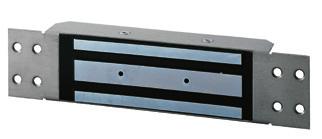

2 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E ] PRODUKTSPECIFIKATION. Utanpåliggande eller infälld*. Indikering*. Hållkraft : 80, 400, 300 eller 500 kg*. Säkerhetsvajer*. Levereras med ankarplatta. Inga rörliga delar. Enkel att installera. Rekommenderas för utomhusbruk. Omvänd funktion (dörren är upplåst när strömmen är bruten). Inbyggd varistor : Elektroniskt skydd mot transienter (spänningstoppar). Elektromagnetens dimensioner (L x B x H) : - I80SR = 75 x 3,5 x mm - I400SR = 30 x 43,5 x 9,5 mm - I500SR= 30 x 6 x 4 mm - I80ER = 0 x 3 x mm - I400ER = 8 x 38 x 7 mm - I500E = 88,5 x 64 x 37,5 mm ns dimensioner (L x B x H) : - 80 kg = 30 x 3 x 9 mm kg = 85 x 38 x mm kg = 85 x 45 x mm kg = 85 x 60 x mm Strömförsörjning : /4 V DC Strömförbrukning : - V DC = 550 ma - 4 V DC = 75 ma Produkt Hållkraft I80SR 80 kg I400SR 400 kg I500SR 500 kg I80ER 80 kg I300ER 300 kg I500E 500 kg CE godkänd IP67 Signal - Rekommenderade nätaggregat WEEE RoHS ARD BS60 ] INFORMATION OCH REKOMMENDATIONER Elektromagnetens funktion är att öka säkerheten genom att se till att passerkontrollen är ordentligt låst. Det här är en installationsguide som ger vägledning hur man anpassar installationen efter rådande förutsättningar med avseende på produkten, platsen den placeras på och den omgivande miljön samtidigt som man uppnår största möjliga säkerhetsnivå. STANDARD FÖR NÖDUTGÅNGAR Om en elektromagnet monteras vid en nödutgång är det nödvändigt att kontrollera att dörren automatiskt låses upp vid ett brandlarm för att möjliggöra evakuering. En elektromagnet som sitter på en nödutgång måste installeras i enlighet med gällande brandsäkerhetslagar och förordningar (Ex : SS-EN55). För mer information, kontakta, svenska brandskyddsföreningen eller säkerhetsansvarig för byggnaden. * Beroende på version.

3 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E Strömförsörjning En elektromagnet drivs alltid med likström (DC), en säker svagströms matning. Det rekommenderas att Diax elektromagneter används tillsammans med nätaggregat tillverkade av. Det går att använda andra nätaggregat om de uppfyller kraven på motsvarande kvalitet och egenskaper, - likriktad, filtrerad, regulerad och med dubbelautomatsäkring (primär och sekundär). MONTERINGSINSTRUKTIONER - Bestäm säkerhetsnivån på passerkontrollen. - Den maximala styrkan på hållkraften anpassas till vald säkerhetsnivå. - Välj Diax elektromagnet utifrån omgivningen, interiört, exteriört, klimat förutsättningar, (Till exempel : rostfritt stål för utomhusbruk). - Installera alltid elektromagneten på insidan på en säker plats. - Kontrollera att dörrposten och dörrkarmen, som stöttar eller håller elektromagneten, ankarplattan med tillbehör, är robusta och står emot slitage över tid. - Välj fästen utifrån funktion och dörrkarm som elektromagneten och ankarplattan skall monteras på. - Bestäm hur kablar ska dras på ett säkert sätt för att skyddas från vandalism och olika väderförhållanden (t ex genom flexibla karmöverföringar, kabelrännor, plaströr, ). n - Det är mycket viktigt att elektromagneten och ankarplattan är ordentligt fästa i underlaget. - Se till att elektromagneten och ankarplattan möts jämnt fördelat över hela kontaktytan för att optimera hållkraften. - n måste kunna vicka runt monteringsen i mitten, för att kompensera om dörren inte är helt rak. Säkerhetsvajrar Elektromagnetens fästen utsätts för upprepade vibrationer och andra påfrestningar under sin livstid. Öppningsfrekvensen, stängningar, försök att öppna låst dörr samt vandaliseringsförsök orsakar slitningar och kan resultera i att monteringsarna blir lösa. För att förhindra elektromagneten från att falla ner montera de två säkerhetsvajrarna som följer med. Detta för att garantera säkerheten för användarna (se bild). Säkerhetsvajrar (Fäst vid elektromagneten och dörrkarmen) Skötsel Elektromagneten och ankarplattan är specialbehandlade för att motstå rostbildning och slitage. De här produkterna kräver inte mycket underhåll. För maximal effekt bör kontaktytorna på elektromagneten och ankarplattan torkas regelbundet med en trasa och milt rengöringsmedel. Om spår av rost uppstår, rekommenderar vi att kontaktytorna rengörs och oljas in. Kontrollera och a åt alla monteringsarna på elektromagneten regelbundet. Kontrollera även att ankarplattan kan vicka runt monteringsen. Vi rekommenderar att låsbrickor används till alla monteringsarna. 3

4 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E 3] MONTERINGSSATS Version I80ER Infälld elektromagnet M5x8 M5 Distans hylsa 8x5 med gummi M5x35 5x6 6x3 6x0 8 Montage- Fast nyckel Fast nyckel Installations platta 3 mm 5 mm manual Version I300ER Infälld elektromagnet M5x8 med gummi M8x5 5x6 0x 9x5 8 Montage- Fast nyckel platta 5 mm Version I500E Infälld elektromagnet M5x8 med gummi M8x5 5x6 0x 9x5 Fast nyckel 5 mm Installationsmanual 8 4 Installationsmanual

5 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E Version I80SR Utanpåliggande elektromagnet Monteringsfäste 3x0 (säkerhetsvajer) 6x Tätningshylsa Svart metall 5x35 5x35 med gummi, 5x35 styrpinne 5x6 4 0x5 6x3 Täckplugg 6x0 4 Fast nyckel Fast nyckel Säkerhets3 mm 4 mm vajer Installationsmanual Versions I400SR - I500SR Utanpåliggande elektromagnet 3x0 (säkerhetsvajer) 6x Tätningshylsa Svart metall 6x35 6x40 6x50 med gummi 8x35 styrpinne 5x6 4 0x 0x5 Täckplugg 9x5 4 Fast nyckel Säkerhets5 mm vajer Installationsmanual 5

6 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E 4] TILLVAL UTANPÅLIGGANDE MONTAGE Produktnamn Beskrivning Z Z3Z4Z5 Z -format vinkelfäste för 80kg Z -format vinkelfäste för 300, 400 och 500kg 5] Kopplingar Plint Anslutningar + eller 4 V DC - -0V NC NC (Omvänd funktion) COM NO I500E - COM - NO (Rättvänd funktion) - Observera! I80ER - I80SR I300ER - I400SR I500SR Indikeringen fungerar bara när dörren är stängd och strömsatt. Fabriksinställning V DC Kontrollera att byglingen sitter rätt placerad innan elektromagneten förses med ström. En felaktigt placerad bygel kan skada elektromagneten. Den här typen av skada täcks inte av garantin. Med inbyggt kretskort V dc Byglas för att välja spänning Koppling V dc 4V dc Röd + Vit Grön - Svart 4 V dc Röd + Vit Grön Svart Kontakt I80ER - I80SR I300ER - I400SR I500SR 6 I500E Gul NC Blå COM Orange NO

7 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E 6] MONTERING Utanpåliggande VERSIONER : I80SR - I300SR - I400SR - I500SR Montera tätningshylsor A B C D E F M6x35 * Beroende på modell. Montering av utanpåliggande elektromagnet Vertikalt Montage Säkerhetsvajer Horisontellt Montage Dörrkarm Tätningshylsa Säkerhetsvajer Monterings Säkerhetsvajer Tätningsplugg Montering på utåtgående dörr Monterings Tätningsplugg Monteringsplatta Tätningshylsa (enbart I80SR) Säkerhetsvajer Utomhus Säkerhetsvajer Elektromagnet M6x40* M6x50 M6x35 Inomhus Dörrkarm Skruv M8 Elektromagnet Skruv M8 Dörr Utåtgående dörr 7

8 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E Montering på inåtgående dörr Utomhus INOMHUS Säkerhetsvajer Elektromagnet Elektromagnet Dörrkarm Vinkelfäste Z -format Skruv M8 Reglerbart Dörr Vinkelfäste, Z -format - Z (80kg) - Z3Z4Z5 (300, 400 & 500 kg) Dörr som öppnas inåt (installerad med Z -format vinkelfäste). INFÄLLDA Versioner : I80ER - I300ER - I500E Skruv Montage (I80ER & I300ER) Stål Skruv 8 Monterings för ankarplattan

9 INSTALLATIONSMANUAL I80SR - I400SR - I500SR - I80ER - I300ER - I500E 7] FELSÖKNING Problem Trolig orsak Lösning Dörren går inte att låsa Elektromagneten får inte matarspänning DC. - Kontrollera att kablarna är anslutna till rätt utgångar. - Kontrollera att nätaggregatet är rätt dimensionerat. - Kontrollera att elektromagneten får rätt spänningsmatning. Hållkraften nedsatt Elektromagneten och ankarplattan är inte helt parallella med varandra. - Kontrollera att elektromagneten får rätt spänningsmatning. - Kontrollera att elektromagneten och ankarplattan är parallella och möts ordentligt. - Kontrollera att kontaktytorna är rena och fria från rost. - Kontrollera att ankarplattan kan vicka runt en. Låg spänningsmatning, eller ankarplattan övertäckt. - Kontrollera att elektromagneten får rätt spänningsmatning. - Kontrollera att ankarplattan är fäst ordentligt och att delarna av gummi är mjuka. Felaktig indikering För låg spänningsmatning. Kontaktytorna möts inte helt. - Kontrollera nätaggregatet. - Kontrollera kabelns dimensioner mellan nätaggregatet och elektromagneten. - ex: x,5mm 0m 9
