1 Kartfunktionen i Disgen 2018 Studiehandledning Del Föreningen DIS Tor-Leif Björklund & Björn Johansson

2

3 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 1 Kartfunktionen i Disgen 2018 Studiehandledning Del 1 Syftet med denna handledning är att du skall kunna få glädje av kartfunktionen i Disgen. I första hand skall du lära dig hur du använder ditt eget registrerade material och visar hur dina släktingar har flyttat. Som stöd för dina studier av kartfunktionen, finns ett övningsmaterial som hör till denna handledning. Kursledaren ger dig anvisningar om hur du får tillgång till den. Handledningen behandlar bl.a. följande moment Kartfönstrets innehåll Disgen-orter med bilder och beskrivningar Grundkartans menyer och verktyg Principer för underlagskartor och några exempel Metoder för att placera orter Kartan som stöd vid släktforskning Personuppgifter på kartan Spara kartvyn som bild och i utskrift Visning av levnadsbanorna på Google Earth Lite kartteori Först några allmänna tips I handledningen markeras de olika moment du skall göra med fet stil. Inmatningsuppgifter anges med Fet kursiv stil. Med klicka på eller klicka menas att du med musen pekar på en knapp, text eller dylikt och sedan klicka på musens vänstra knapp. Med Dra och släpp menas att du markerar angivet objekt (text eller karta), håller ner vänster musknapp, och med musen flyttar pekarmarkören till den angivna platsen. Först där kan du släppa den vänstra musknappen. Ibland behöver man trycka på två tangenter samtidigt, t.ex. hålla nere Ctrl-tangenten medan man trycker på A-tangenten. Detta anges i texten med tryck Ctrl + A.

4 2 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Innehållsförteckning Varför kartor i släktforskningen?... 3 Så kan Disgen visa släkten på kartan... 3 Vilket material kan du lägga in... 3 Förberedelser inför kartövningarna... 4 Hämta övningsmaterial... 4 Starta Disgen och kopiera datamapp... 4 Välj kartkursens datamapp... 5 Hitta tillbaka till din egen datamapp... 5 En snabb rundvandring i Disgens kartfönster Zooma, flytta och hitta platserna i ortpanelen... 6 Verktygen i kartfönstret... 8 Några inställningar för kartfönstret... 9 Användningen av Disgen-orter Registrera Disgen-orter Text och bild till en Disgen-ort Grundkartan Kartans skala och markörens koordinater Rutnät för äldre kartor Orten mitt i kartan Sök ort från ortsträdet Visa ortsinformation Lagra kartans läge som Mitt hem Kartfönstrets olika lager Underlagskartor Kartor anpassade för Disgen Lagring av underlagskartor på två sätt Import av underlagskartor till DgMap Installation av underlagskartor i Kartförrådet Val av underlagskartor Släcka och tända visade kartor Ändra zoomgränser och lager för en karta Ändra zoomgränser och lager för flera kartor Placera orter på kartan Ange koordinater för hand Hitta koordinaterna med Eniro Hitta koordinater med Google Maps Hitta koordinater med underlagskarta Placering av ortnamn på kartan Hitta historiska kartor Kartor för Disgen-orter Kartor för valfri punkt på kartan Hitta kyrkböcker via kartan Hitta alla församlingsböcker Hitta Disgen-orterna i husförhörslängderna Personuppgifter på kartan Registrera först några personuppgifter Visa personuppgifterna i kartan Alternativ för personvisningar Visa lite mer Visa teckenförklaringar Centrera personuppgifterna på kartan Radera personuppgifterna i kartan Personuppgifter i två fönster Dokumentera dina kartvyer Spara karta som bild Kartan som utskrift Två exempel på utskrifter Export av levnadsbanor till Google Earth Ett första försök Spela upp levnadsbana Varianter på levnadsbanor Export med automatik Bilder i Google-exporten Använd KMZ-filer i din HTML-export Förklaringar till HTML-koden Lite kartteori Övningar Svar och kommentarer till övningarna Fördjupningsstudier Egna anteckningar... 77

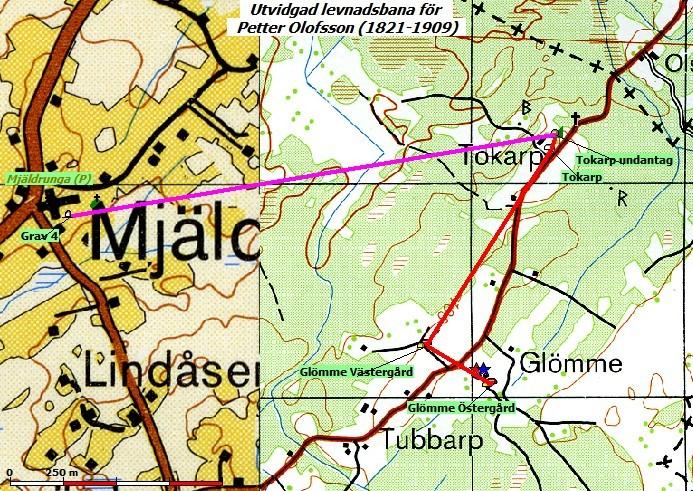

5 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 3 Varför kartor i släktforskningen? När du har släktforskat ett tag så vill du kanske visa för släkten eller andra vad du åstadkommit. Då kan du med hjälp av antavlor och en karta visa var släkten bott och verkat. Vidare kan du visa var gårdarna / torpen där dina släktingar levde var belägna och hur långt de flyttade. Dessutom kan du få en inblick i hur långt det var till arbetet och kyrkan. Så kan Disgen visa släkten på kartan Med hjälp av inmatade personuppgifter och kartfönstret kan du visa var dina släktingar var födda, levt, gift sig, arbetat, flyttat, och var de har avlidit. I Disgen kan du samla allt material om orter som byar, gods, gårdar och torp tillsammans med kartor etc. och på ett enkelt sätt visa var dina anor har levt och arbetat. Du kan också skriva ut kartbilder med dina släktingars förflyttningar. Vilket material kan du lägga in? I Disgen finns redan alla läns-, kommun- och församlingsgränser samt församlingarnas huvudkyrkor inritade på en grundkarta som gällde år Du kan beskriva egna gårdar, torp, herrgårdar etc. med text och bilder som hänvisar till de inlagda kartorna. Vidare kan du därutöver själv lägga in gamla och nya digitala kartor och se hur dina anor har rört sig under åren. Du kan utöka kunskapen om gården, torpet, herrgården, och med hjälp av digitala kartor och annat material från t.ex. Lantmäteriet som speglar hur markerna och omgivningarna såg ut i gångna tider. En stor omvälvning för landsbygden var stor-, en- och laga skiftena. Här kan du med hjälp av digitala kartor och beskrivningar se hur gårdar flyttades och dess arealer ändras. Om du har tillgång till gårdsarkiv eller andra arkiv kan du själv skanna in kartor och annat material som är intressant att kunna visa. Detta material kan också samlas i Disgen.

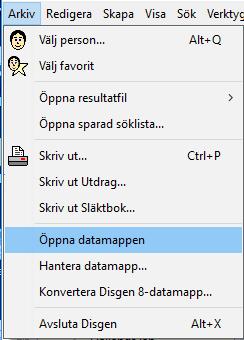

6 4 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Förberedelser inför kartövningarna För att du skall känna dig trygg i övningarna kommer du att skapa en separat datamapp som är helt skild från dina egna data. När du lärt dig alla handgreppen kan du sedan lugnt börja tillämpa dina kunskaper på ditt eget material. Hämta övningsmaterial Till kursen hör zip-filen Disgen_2018_Kursmaterial_Kartkurs_1.zip, som innehåller: en Disgen datamapp med namnet Disgen 2018 Data Kartkurs 1 en kartpaketmapp med namnet Topo Kartkurs 1. en kartpaketmapp med namnet GEK Kartkurs 1 1. Hämta eller ladda zip-filen från plats som din handledare ger dig närmare anvisning om. 2. Placera den på ditt skrivbord och extrahera (packa upp/ unzip) innehållet i denna. Starta Disgen och kopiera datamapp När du startat Disgen ser du i statusraden i nedre högra hörnet var din aktuella datamapp ligger. Det är intill denna datamapp som kursmappen skall placeras. Det enklaste sättet är att öppna utforskaren för att se filsystemet är att göra detta från Disgen. Klicka på Arkiv och välj Öppna Datamappen. Här ser du vad din datamapp innehåller.

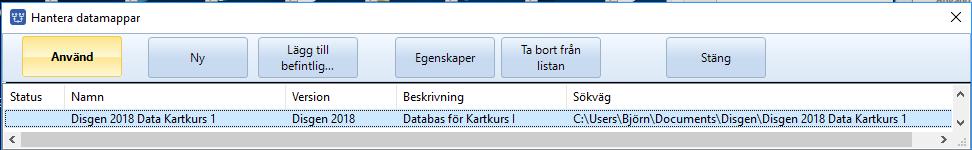

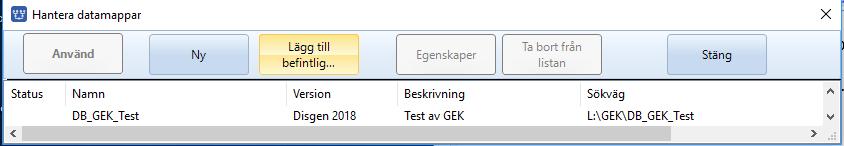

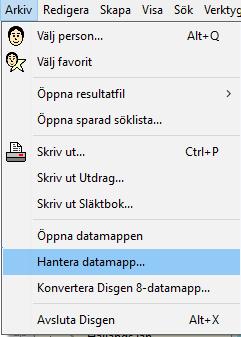

7 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 5 Placera mappen Disgen 2018 Data Kartkurs 1 i samma mapp Disgen genom att kopiera mappen på Skrivbordet och klistra in den här. Stäng utforskaren! Välj kartkursens datamapp Nu är kartkursens datamapp på plats. Dags att välja denna som aktuell datamapp i Disgen. Klicka på Menyn Arkiv och välj Hantera datamapp I dialogrutan ser du var din nuvarande datamapp är placerad. Klicka på Lägg till befintlig och välj den nya kursmappen Markera den nya kursmappen och klicka på Använd Kursmappen blir nu vald och programmet öppnar välkomstsidan för datamappen. Klicka på Hantera datamapp igen så kan du se att kursmappen är aktiv. Hitta tillbaka till din egen datamapp Efter kursträffarnas slut gör du på samma sätt som ovan för att komma tillbaka till din egen datamapp. 1. Klicka på Arkiv 2. Välj Hantera datamapp 3. Markera din egen datamapp 4. Klicka på Använd Nu är du tillbaka i din egen datamapp och kan fortsätta släktforska.

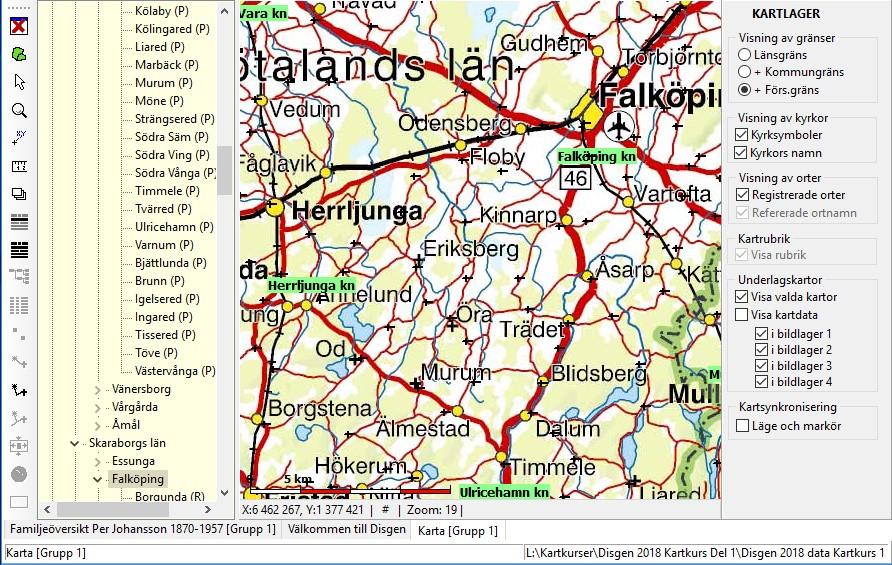

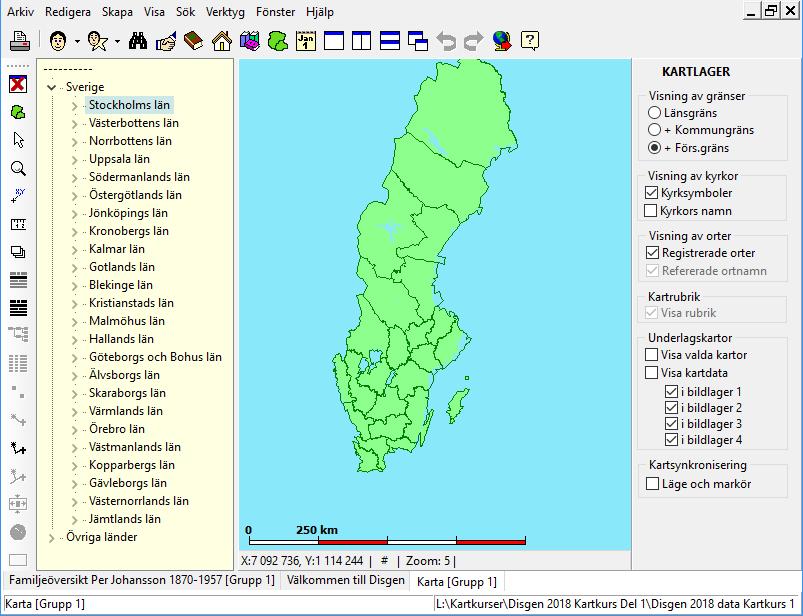

8 6 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 En snabb rundvandring i Disgens kartfönster. I detta avsnitt får du en inblick i hur Disgens kartfönster ser ut. Du lär dig hur du hanterar kartbilden och hittar i ortsträdet. Du får också en introduktion i verktygen i kartfönstrets vänsterkant. Zooma, flytta och hitta platserna i ortpanelen För att komma in i kartfönstret klickar du på Kartikonen i verktygsraden. Du kommer nu in i kartfönstret som består av tre delar. I mitten ser du den gröna grundkartan med länsgränser i Sverige. I vänster kant ser du en ortpanel. Den speglar den ortstruktur som ingår i Disgens ortdatabas tillsammans med de Disgen-orter du själv eventuellt lagt in vid registreringen av din släkt. Till höger ser du en lagerpanel med funktioner för att tända och släcka olika informationslager i kartan. Genom att zooma in i kartan blir kartbilden större och mer information kommer successivt att visas. Zooma in: Rulla hjulet på musen från dig eller tryck Ctrl + (plus) Zooma ut: Rulla hjulet på musen mot dig eller tryck Ctrl + (minus)

9 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 7 Zooma in i kartan så att du kan se kyrkor och församlingsgränser. Zoomnivån indikeras med ett tal mellan 1 och 46. På zoomnivå 1 visas Sverigekartan som en liten symbol och på zoomnivå 46 ser du detaljer ner på meternivå. Zoomnivån visas i statusraden i nederkanten på kartfönstret. Du skall nu placera Romfartuna kyrka i mitten på bilden. Romfartuna ligger i Västerås kommun, Västmanlands län. Ett sätt att få Romfartuna i mitten på kartan är att göra följande. Gå till ortsträdet på vänster sida av fönstret och klicka på >-symbolen till vänster om Västmanlands län. Nu öppnar sig alla kommuner som finns i Västmanland. Gå till Västerås kommun och klicka på >-symbolen här. Nu visas alla församlingarna i Västerås kommun. Dra namnet (eller kyrkosymbolen för) Romfartuna i ortsträdet och släpp det var som helst på grundkartan. Kartan kommer nu att förflyttas så att Romfartuna visas i mitten av fönstret. Flytta kartan med musen: Håll ner vänster musknapp och dra kartan med musen, släpp musknappen när du är klar. Flytta kartan med tangenter: Håll ner Ctrl-tangenten och flytta kartan med tryck på piltangenterna. Pil upp flyttar ner kartan så att du ser mer av övre delen. På samma sätt för pilarna i sidled.

10 8 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Verktygen i kartfönstret Du skall nu bekanta dig med några av de verktygsknappar som finns i kartfönstrets vänsterkant. Stäng kartfönstret Stäng / öppna ortpanelen Peka i kartan (standardverktyget) Zooma in / ut i markerad yta Placera ort / ortnamn Mät avstånd i kartan Öppna / stäng lagerpanel till höger i kartan Med zoomverktyget kan du göra följande: Zooma in en punkt: Klicka i punkten på kartan. Punkten förstoras en zoomnivå och centreras. Zooma ut en punkt: Håll ner Shift-tangenten och klicka på punkten i kartan: Kartan zoomas ut en nivå och den utpekade punkten centreras. Zooma in en ruta: Håll ner vänster musknapp och dra upp rutan med musen. När musknappen släpps zoomas kartan in till denna ruta. Zooma ut en ruta: Håll ner Shift-tangenten, håll ner vänster musknapp och dra upp rutan med musen. När musknappen släpps zoomas kartan ut så att rutan fyller fönstret. När du klickar på Placeringsverktyget (X,Y) öppnas ortpanelen om den inte redan är synlig. Vi återkommer till detta verktyg längre fram. Med Mätstickan mäter du upp avstånd mellan två punkter på kartan. Avståndet visas i statusraden med meter och svenska fot för korta avstånd. För längre avstånd anges km och gamla svenska mil. Vad är avståndet mellan Romfortuna och Skultuna i gamla mil? Kom ihåg att alltid använda pekverktyget när du jobbar i kartan. Det är bara när du zoomar, placerar ort /ortnamn eller mäter i kartan som du väljer ett annat verktyg. Byt tillbaka till pekverktyget när du avslutat något av dessa moment.

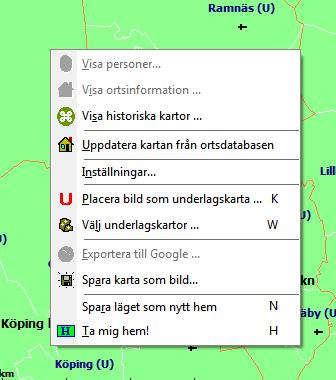

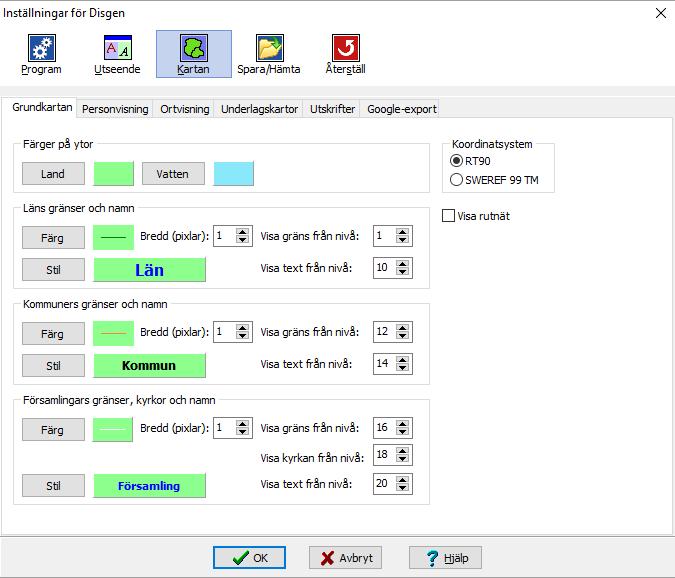

11 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 9 Några inställningar för kartfönstret Markera grundkartan och högerklicka med musen. Nu visas en popup-meny. Välj Inställningar Dialogrutan för kartans olika inställningar visas. Inställningarna för kartan är grupperade på sex olika flikar: inställningar för grundkartan, för personinformation, för ortsvisning, för underlagskartor, för utskrifter och för KML Export. Nedan ser du några av inställningarna. Du behöver inte ändra på några inställningar nu! Klicka på fliken Grunddata

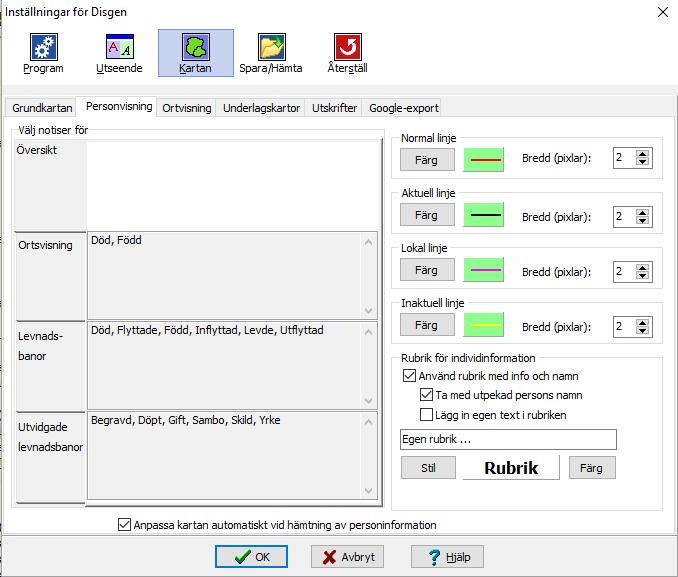

12 10 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Klicka på fliken Personvisning Klicka på fliken Ortvisning.

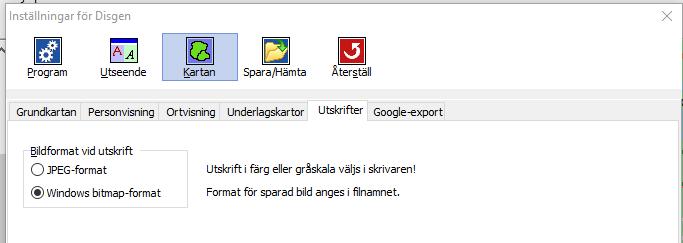

13 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 11 Klicka på fliken Underlagskartor. Klicka på fliken Utskrifter. Klicka på fliken Google-export

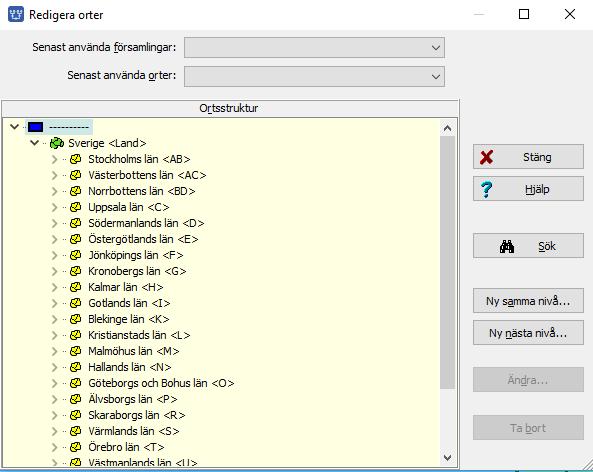

14 12 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Användningen av Disgen-orter Här får du lära dig hur du använder orterna i Disgens ortdatabas och hur du hittar dem i kartfönstrets ortpanel. Du får lägga in nya orter och lagra en beskrivning och en bild för några av dem. Du får lägga in en person och i dennes händelsenotiser hänvisa till orterna i ortdatabasen. Registrera Disgen-orter Du har förmodligen redan kommit i kontakt med Disgen-orter vid registreringen av dina släktingar, men vi gör en kort repetition. I Disgen kallas alla län, kommuner, församlingar, herrgårdar, gårdar, torp, gator, gravstenar, gränsstenar etc. för Disgen-orter. En Disgen-ort har ett namn, en symbol för typ av ort och plats för sina koordinater på kartan. Du kan själv lägga in egna Disgen-orter under dina församlingar. Du börjar med att skapa en person. Klicka på menyn Skapa och välj Obesläktad kvinna Karin Provdotter föddes på gården Tokarp som ligger i Mjäldrunga församling och Älvsborgs län. Du skall nu också lägga in gården i Disgens ortsträd. Du skall inte skriva in gårdens namn på raden ort, utan använda den inbyggda ortdatabasen istället. Klicka på lampan så att nästa bild kommer upp. I denna bild ser du Sveriges alla län och du ser också ett > tecken till vänster om länets namn. Nu skall du leta upp Mjäldrunga i ortsträdet. Klicka på knappen Sök. OBSERVERA: Gamla församlingar som inte fanns runt 1980 saknas i ortsträdet och församlingar som har RSV-kod som slutar på 00 (saknar geografiskt läge) kan inte visas på kartan.

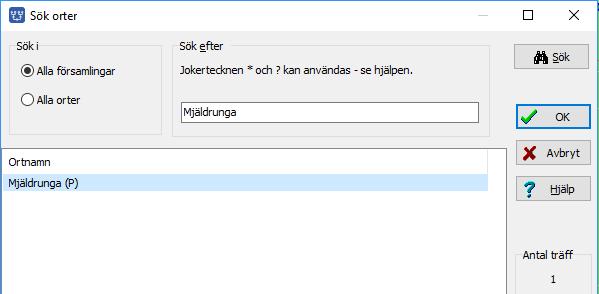

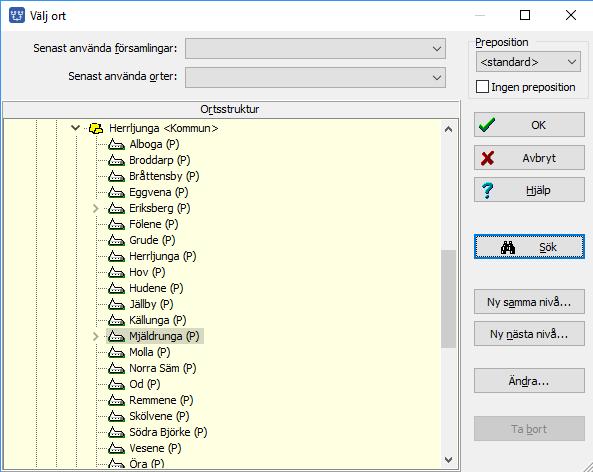

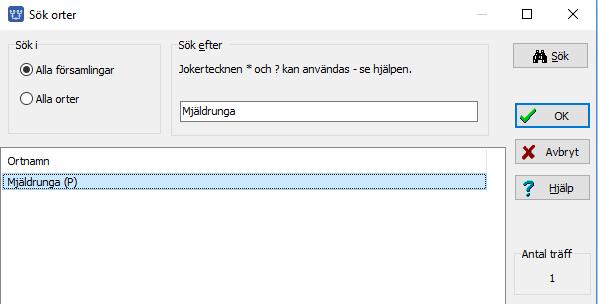

15 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 13 Skriv in Församlingen Mjäldrunga i rutan under Sök efter i dialogen Sök orter. Klicka sedan på Sök Du ser nu namnet Mjäldrunga komma fram i sökresultatet. Om flera orter med namnet Mjäldrunga hade funnits, hade du sett de olika alternativen. Markera raden och klicka på OK. Du ser här församlingen Mjäldrunga i ortsträdet. Klicka nu på knappen Ny nästa nivå Bilden nedan kommer då upp.

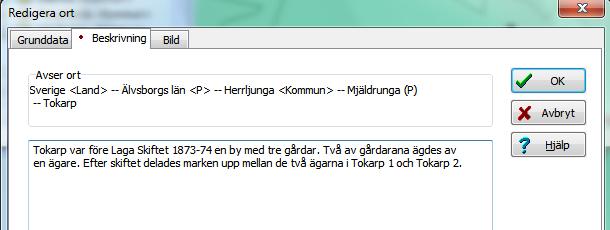

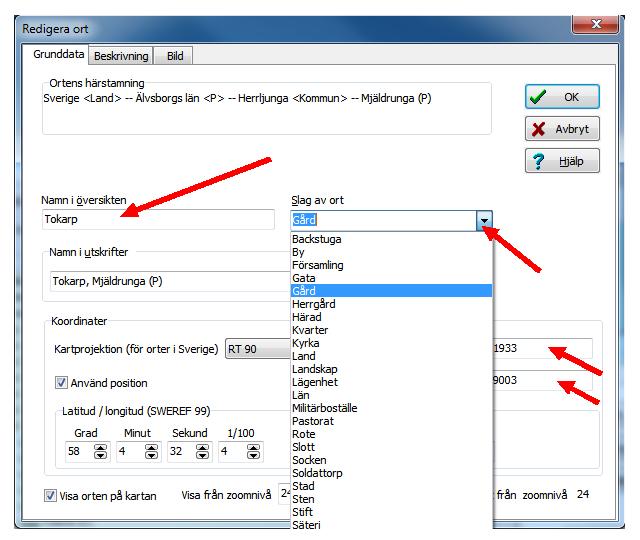

16 14 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Skriv nu in namnet Tokarp. Du ser då att på raden under kommer gården + församlingens namn + länsbokstaven ut. Klicka nu på den lilla pilen bakom rutan för Slag av ort. En rullgardin kommer fram. Välj Gård och klicka på den. Gård kommer nu att visas på raden. I ramen Koordinater kan ortens läge anges. Vi återkommer till dem senare. Avsluta med en klick på OK. Då ser du hur gården Tokarp har lagts in under Mjäldrunga. En lista över slag av orter hittar du i avsnittet Visa teckenförklaringar på sida 49. Disgenorten Land är den största enheten som har en symbol och den kan användas för att också symbolisera andra länder i ortstrukturen. Disgenorten Sten är den minsta orten och kan användas för att märka ut en grav, husgrund, milsten eller dyl. Du kan också skriva in en egen ortstyp, som då visas med ett vitt hus i kartan. Text och bild till en Disgen-ort När du skapat en Disgen-ort och angivit namn och typ av ort, kan du klicka på fliken Beskrivning. Här kan du skriva in en löpande text om gården. Lägg in följande text för Tokarp.

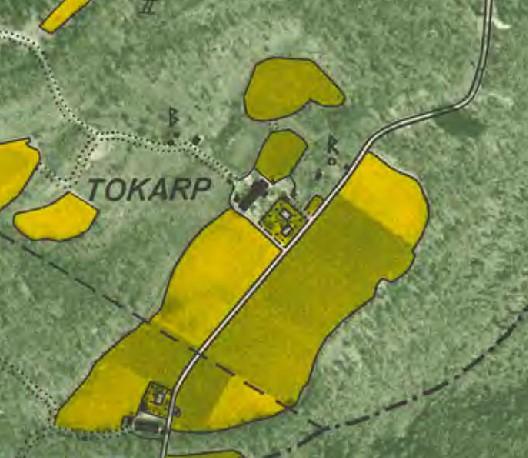

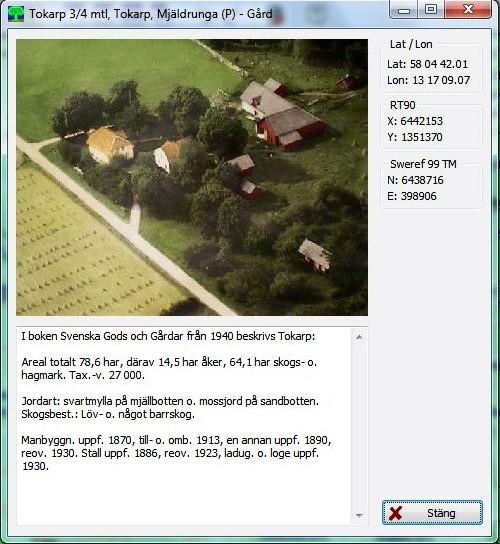

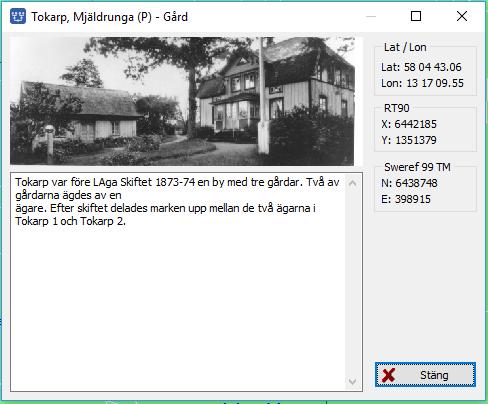

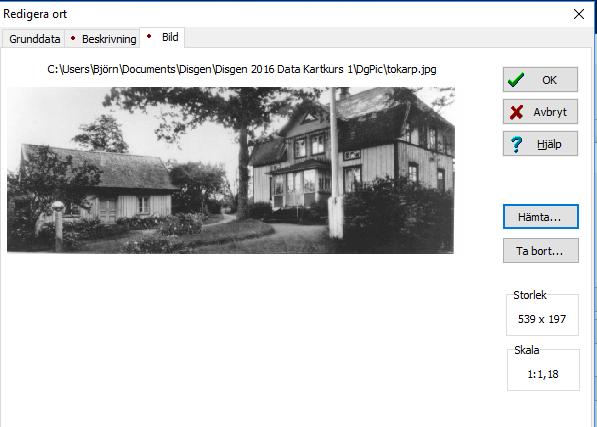

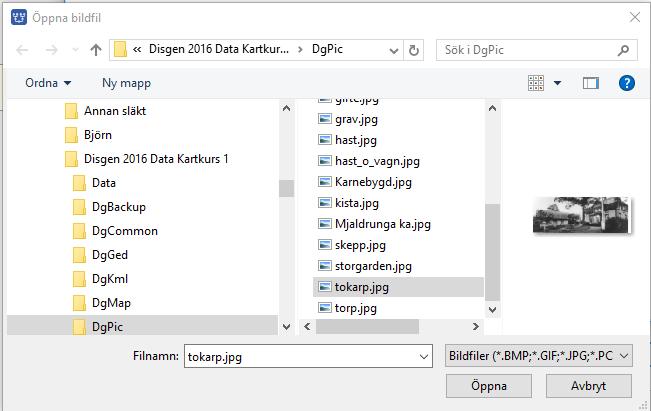

17 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 15 Klicka på fliken Bild för att också lägga in en bild för gården. Datamappens mapp DgPic (och undermappar till denna) skall användas för alla bilder i Disgen, både för personer och för orter. Här finns säkert någon bild som du kan använda. Klicka på knappen Hämta och välj bilden Tokarp. Avsluta med OK. Nu har vi både text och bild för gården Tokarp. Avsluta Redigera ort - dialogen med OK. Eftersom du också har en bild på en kyrka i mappen DgPic, skall du på samma sätt lägga in denna bild på Mjäldrunga Kyrka. OBS: Du skall inte ändra några andra uppgifter för kyrkan, som samtidigt representerar församlingen Mjäldrunga.

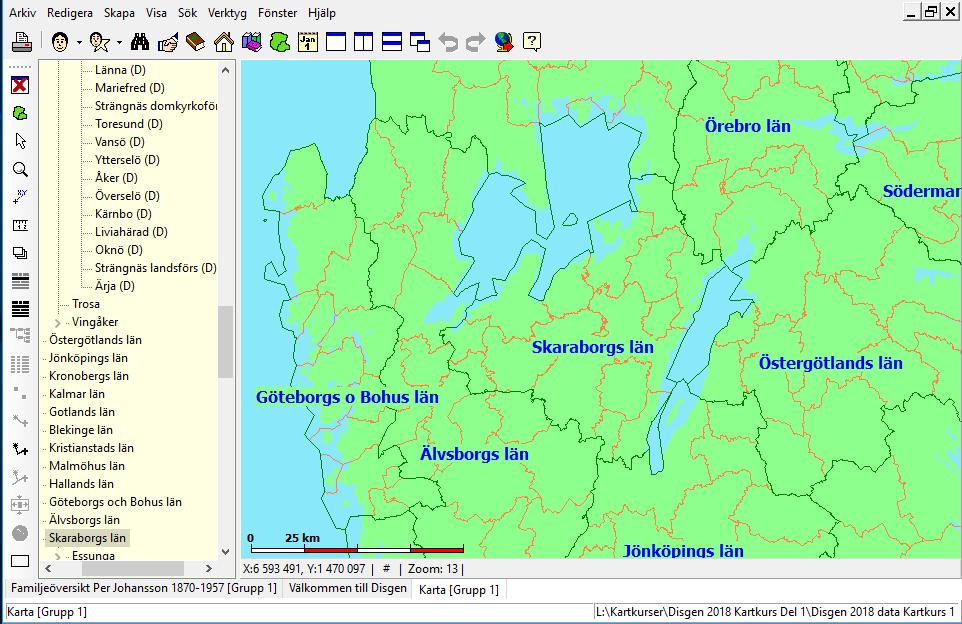

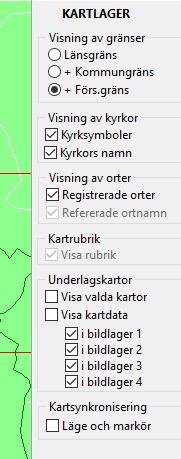

18 16 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Grundkartan Här skall du stifta närmare kontakt med kartfönstret och dess innehåll. Du skall också se hur orterna i ortpanelen samspelar med kartan och hur du påverkar kartbildens utseende och innehåll. Du har redan fått en första kontakt med grundkartan med den gröna landytan. På denna karta finns alltså läns-, kommun- och församlings-(socken-)gränser inritade, vidare finns alla församlingskyrkors platser markerade med namn vid kyrkosymbolen (liggande kors). Dessa gränser återspeglar den 1989 år gällande administrativa indelningen av Sverige. Detta är vad man kallar en vektorkarta, där gränserna ritas ut med streck. Gränserna är alltid lika tjocka och texten har alltid samma storlek oavsett vilken zoomnivå du väljer. Kartans zoomomfång är från 1, med minsta kartbilden, till 46 med den största. Observera att grundkartans utseende, d.v.s. mängden gränser, text och symboler ändras med zoomnivån. Zooma in (förstora) kartan genom att rulla framåt med musrullen eller tryck Ctrl + (+). Zooma ut (förminska) kartan rulla bakåt på musrullen eller trycka Ctrl + (-). Kartans skala och markörens koordinater I kartfönstret finns det i nederkanten en skallinjal, se bilden ovan. Med denna kan du uppskatta olika avstånd i kartan. Under skalan finns en statusrad med koordinaterna för den punkt där musmarkören befinner sig. Koordinaterna visas på två olika format. Det första formatet är Rikets Nät, R90, med X resp. Y framför koordinatangivelsen. Noggrannheten är här 1 meter. Med ett brett kartfönster kan du också se ett andra format som är latitud och longitud. Dessa anges i grader, minuter, sekunder och hundradelar av en sekund. I slutet av denna handledning hittar du ett kapitel med lite fördjupning i kartteori. I kartans inställningar för Grundkartan kan du välja om du istället för RT90 vill se koordinaterna i det nya referenssystemet SWEREF 99 Här kan du också välja att visa det valda koordinatsystemets rutnät.

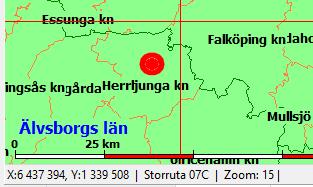

19 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 17 Prova att slå på rutnätet för RT90. Slå sedan av det igen. Rutnät för äldre kartor De olika kartbladen i äldre Ekonomiska kartan är placerade i ett rutnät bestående av storrutor om 50 x 50 km med 10 x 10 kartblad i varje. I statusraden visas ett #-tecken. Med Disgens rutnät påslaget visas i zoomintervallet de olika storrutornas nummer som visas på #-tecknets plats. I zoomintervallet visas de enskilda kartbladens rutnummer. Med Visa Kartdata påslaget kan du också se de olika delbladen som skapats för Disgen om du har en sådan underlagskarta installerad. Vill du läsa lite mer om projektioner och referenssystem, kan du läsa avsnittet Lite Kartteori i slutet av handledningen. Orten mitt i kartan När du zoomar och flyttar runt kartan i kartfönstret så händer det också saker i ortpanelen. Det ortnamn som ligger mest centrerat i kartan markeras nu automatiskt också i ortpanelens träd av orter. Detta är en av effekterna av den inställning vi gjorde i samband med andra förberedelser i början av handledningen. När du zoomar in i kartan flyttas fokus i ortsträdet från län och kommuner till församlingarna. På samma sätt visas den mest centrala orten i ortsträdet när du flyttar kartbilden i olika riktningar med musen.

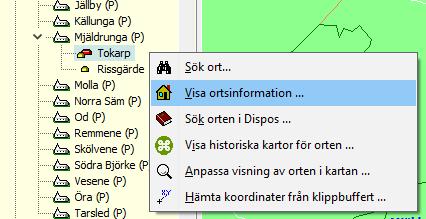

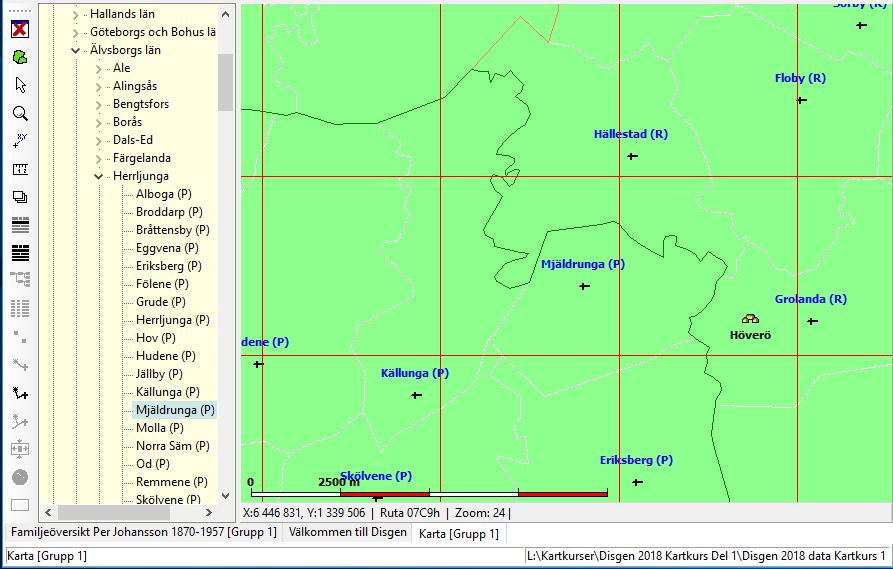

20 18 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Sök ort från ortsträdet Nu skall du välja en plats på kartan som vi skall arbeta med. Sök upp Mjäldrunga i Älvsborgs län. Högerklicka i ortsträdet och välj Sök ort. Det spelar ingen roll vilken ort du nu pekar på. I dialogen Sök orter fyller du i Mjäldrunga och klicka på Sök. Som resultat får du de orter som innehåller namnet Mjäldrunga. Markera församlingen Mjäldrunga (P) och tryck på OK. Nu kommer Mjäldrunga att visas i ortsträdet. Peka på Mjäldrunga i ortsträdet och dra ut namnet på kartan. Kartan placerar nu Mjäldrunga i mitten. Visa ortsinformation I en övning ovan skapade du gården Tokarp. Du skall nu titta närmare på vad som är registrerat för denna gård. Markera Tokarp i ortsträdet och högerklicka med musen. Välj Visa ortsinformation. I fönstret ser du den bild och den text du själv har lagt in tidigare. I fönstrets överkant ser du gårdens fullständiga namn och namnet på församlingen där orten är belägen. Till höger ser du gårdens läge angivet i de tre koordinatsystemen Disgen använder. OBS: Vi återkommer till hur vi ger en ort sina rätta koordinater.

21 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 19 Lagra kartans läge som Mitt hem Med Mjäldrunga mitt i kartan skall du nu högerklicka i kartan och välja Spara läget som nytt hem. Programmet sparar kartans exakta läge med koordinater och zoomnivå. Det innebär att du enkelt alltid kan återvända hit när du vill. För att komma hem klickar du bara med höger musknapp i kartan och väljer Ta mig hem. Ett snabbare sätt att spara läget är att använda snabbkommandona, i detta fall trycka tangenten N (Nytt hem) och trycka tangenten H för att komma Hem. Prova att lägga in några olika orter som nya hem. Avsluta med Mjäldrunga som nytt hem. Kartfönstrets olika lager Kartfönstrets bild är uppbyggd av olika skikt. Man kallar det för lager. Varje lager innehåller någon viss typ av linjer, texter, bilder etc. Med ett av verktygen kan du öppna en panel som styr visningen av dessa lager. Öppna nu lagerpanelen på höger sida med lagerverktyget i vänsterkanten av kartfönstret. Visningen av gränser kan göras på ett av tre sätt: - bara länsgränser. Inga kyrkor eller egna orter visas. - läns- och kommungränser Inga kyrkor eller egna orter visas. - läns-, kommun och församlingsgränser. Nu visas även kyrkor och egna orter. Kyrkorna kan visas med eller utan symbol eller namn. Visningen av orter delas upp i två alternativ: - Alla egna registrerade orter kan visas eller släckas. - Alla egna orter som visade personer refererar till kan visas eller släckas. Kartans rubrik då persondata visas kan tändas eller släckas. Om du importerat eller själv placerat underlagskartor kan visningen av dessa påverkas av dessa inställningar. Vi återkommer till dessa inställningar. Två öppna kartfönster är kan synkroniseras inbördes. Mer om detta i Kartkurs Del 2.

22 20 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Underlagskartor Med underlagskartor lär du dig studera hur hembygden såg ut vid olika tidpunkter. Du får importera både moderna och historiska kartbilder som har förberetts för Disgen. Med kartor på plats kan du välja hur och när de skall visas. Ovanpå grundkartan kan du lägga fyra olika lager med rasterkartor. Vi kallar dem för underlagskartor. Det kan t.ex. vara moderna och historiska kartbilder i olika skalor. Kartbilder kan du klippa ut på t.ex. webbsidorna hos Eniro.se eller Hitta.se. På Lantmäteriets webbplats kan man klippa och/eller köpa både moderna och historiska kartor. Kartbilder är, till skillnad från grundkartan med sina vektorgränser, rasterbilder uppbyggda av ett stort antal punkter. Dessa punkter förminskas och förstoras beroende på vilken zoomnivå du använder. När bildpunkterna blir så stora att du kan börja urskilja dem (4 gångers förstoring) släcks kartbilden automatiskt. Då är det dags att ha en annan bild med större skala eller högre upplösning som tar vid. Kartbilder i olika skalor kan läggas i fyra olika lager. Dessa kan då placeras över och successivt ersätta varandra. Med zoomgränser för varje karta bestämmer du när dessa skall visas. I bilden här intill ser du underst en karta i skala 1:50 000, ovanpå denna en häradsekonomisk karta från 1890-tal. Övers ett fragment av en Laga Skifteskarta från På alla kartbilderna finns gården Tokarp. Det är för denna gård som Laga Skiftesakten med sin karta gäller. Dessa kartblad placeras i var sitt lager. Lager 1 är det översta, lager 4 är det understa. Kartornas skalor anpassas till varandra och placeras i sina lager så att samma punkter i de olika kartbilderna ligger på samma plats i grundkartan. Du kan också lägga kartbilder med olika skalor i samma lager, och låta dem byta plats enligt zoomvillkoren. Då kan man ha t.ex. moderna kartor i ett lager och historiska kartor i ett annat lager. Hur du arbetar med egna kartor kan du lära dig i Kartkurs del 2.

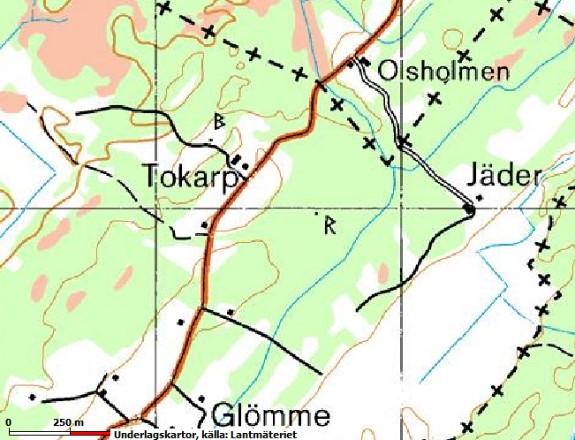

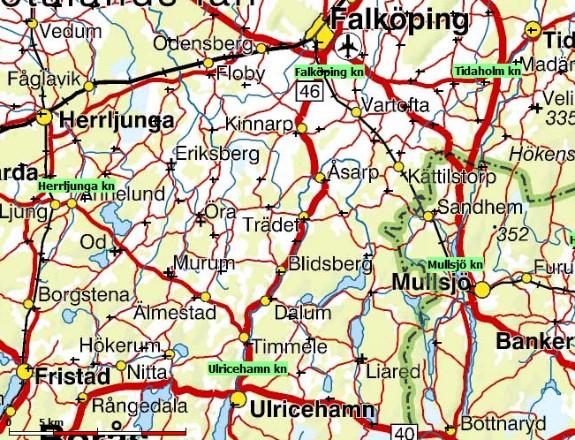

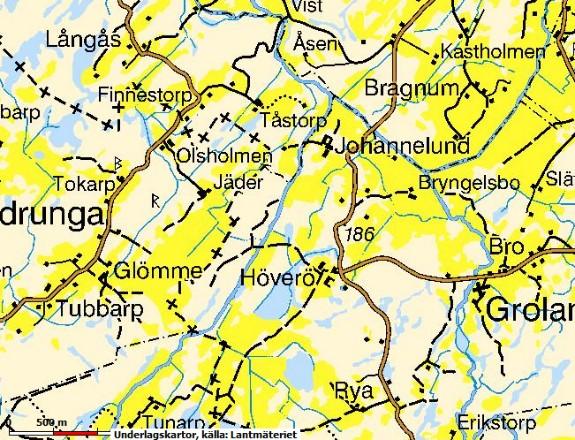

23 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 21 Kartor anpassade för Disgen I DIS pågår löpande bearbetning av olika historiska kartor. Då Lantmäteriet och Riksarkivet numera gör olika historiska kartor i digital form tillgängliga. Genom att anpassa dessa till RT90 kan kartor från olika tidsepoker jämföras och ge en inblick i hur miljöerna där våra släktingar en gång bodde såg ut. På DIS webbsida kan du se vilka kartor som finns tillgängliga. I kurspaketet får du tillgång till ett antal utvalda Topografiska kartor med anknytning till Herrljunga och Falköpings kommuner, från Sverigekartan i skala 1:1 miljon till Gröna kartan i skala 1: I kurspaketet ingår också en mix av Ekonomiska kartor för trakten. SVE - Sverigekartan 1:1 milj. SVR - Röda kartan 1: SVB - Blå kartan 1: SVG - Gröna kartan 1: GEK - Ekonomiska kartan 1: Lagring av underlagskartor på två sätt I Disgens datamapp finns en mapp DgMap. Till denna kan man importera enskilda kartpaket och också placera egna kartbilder som underlagskartor (mer om detta i kartkurs, del 2). Om man vill så kan kartorna i denna mapp inkluderas i Disgens säkerhetskopia. Men blir kartornas antal stort, blir också säkerhetskopian snabbt otymplig. Ett alternativt sätt att lagra underlagskartor är att placera dem i ett Kartförråd, som är fritt från Disgens datamapp och som kan användas i olika datamappar. Här lägger du lämpligen alla kartor som du har på DVD eller USB.

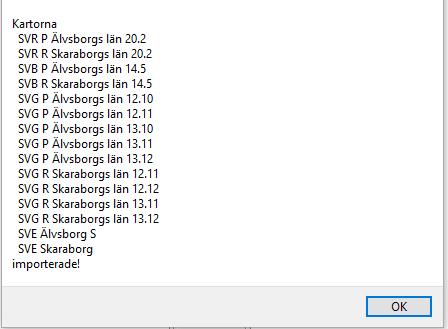

24 22 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Import av underlagskartor till DgMap 1. Starta Disgen och öppna ett kartfönster. 2. Peka i kartan med musen och högerklicka. 3. Klicka på menyalternativet Välj underlagskartor 4. Klicka på knappen Importera under den vänstra listan. 5. Leta upp och dubbelklicka på kartpaketet = mappen Topo Kartkurs 1 på skrivbordet och markera sedan filen Topo Kartkurs 1.dgk 6. Klicka på Öppna. 7. Kvittera importen med OK. Kartpaketets kartbilder har importerats i Disgen och är klara att användas.

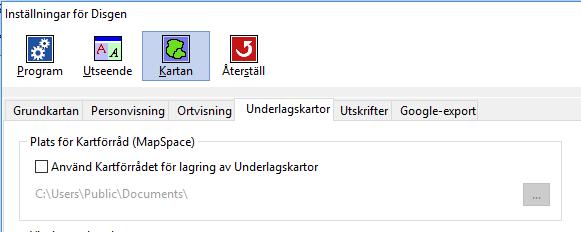

25 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 23 Installation av underlagskartor i Kartförrådet Istället för att importera enstaka kartpaket med en eller flera kartbilder åt gången till Disgens datamapp, kan man välja en plats på sin hårddisk eller på en extern disk där man förvarar sina kartor. Detta har följande fördelar: Man behöver inte fundera på om kartorna riskerar belasta utrymme vid säkerhetskopiering Man kan lätt lagra de många Disgen-kartorna på DVD eller USB med ett eller ett fåtal handgrepp. Kartförrådet kan delas av flera datamappar Välj lagringsplats: 1. Högerklicka i kartan och välj Inställningar 2. Klicka sedan på fliken Underlagskartor. 3. Markera rutan för att aktivera lagringsplatsen. I sökvägen visas Disgens förslag på lagringsplats: C: > Användare > Delat > Delade dokument (c:\delat\dokument eller C:\Users\Public\Documents på engelska). Vill du använda en annan plats klickar du på knappen med de tre prickarna och får då upp en utforskardialog. Leta upp din favoritplats och tryck Välj mapp. När du trycker OK visas strax en Loggfil över Tillgängliga underlagskartor i Disgen Den första delen visar innehållet i DgMap.

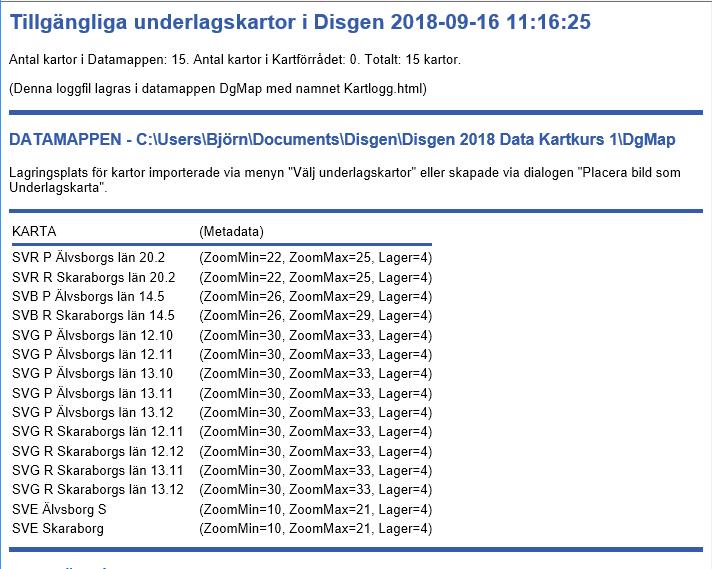

26 24 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 I en andra del av loggen visas vad som finns i det nu valda Kartförrådet. Kartförrådet definieras av mappen MapSpace med ett antal undermappar som anger typ av kartor. I dessa får man skapa volym-mappar för grupper av kartpaket från DIS Kartprodukter. Se programmets Hjälpsidor. I loggen ser du de olika mapparna under MapSpace som rubriker. Installera kartorna 1. Skapa en mapp under MapSpace/GEK/ med namnet Ekonomiska kartor. 2. Kopiera sedan mappen GEK Kartkurs I från skrivbordet och placera denna i mappen Map- Space/GEK/Ekonomiska kartor/ 3. Uppdatera kartdatabasen, se nedan. Uppdatera kartdatabasen Efter varje ändring i Kartförrådet måste en uppdatering av kartdatabasen med tillgängliga underlagskartor göras. Högerklicka i kartfönstret och välj Uppdatera kartdatabasen. En ny loggfil med aktuell kartförteckning visas i webbläsaren.

27 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 25 Nedan ser du avsnittet med Kartförrådet, där GEK-kolumnen följs av de installerade kartorna. När du installerar en komplett USB med GEK-kartor är Volymen ett län och varje kartpaket innehåller en storruta med sina 100 kartor. Antalet Disgenkartor blir då upp till 500 kartbilder. Även fler än så om något kartblad finns i flera versioner. Du kan när som helst titta på loggfilen med resultat från senaste kartdatabasuppdateringen. 1. Klicka på Arkiv 2. Klicka på Öppna resultatfil 3. Klicka på Resultat från senaste kartdatabasuppdatering

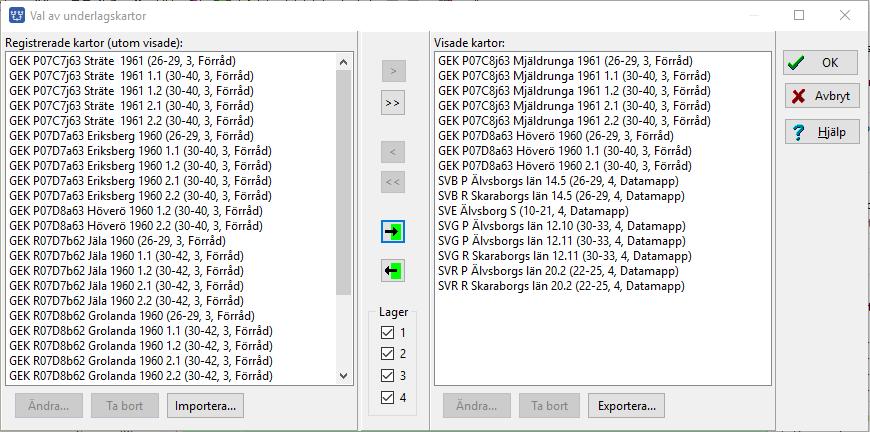

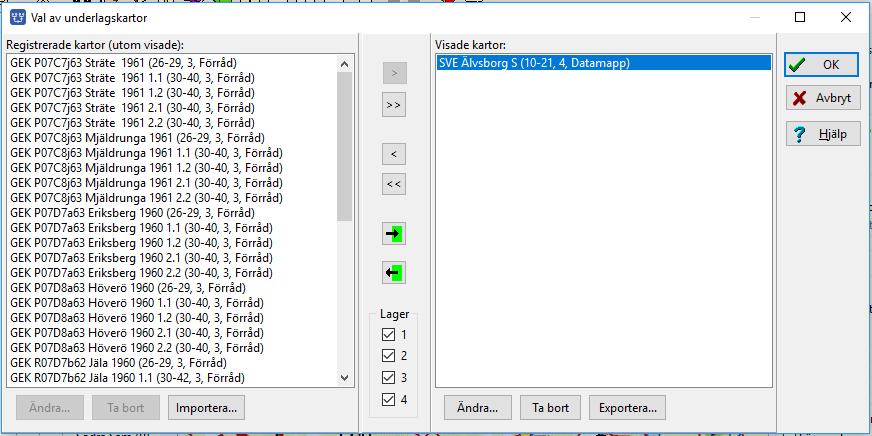

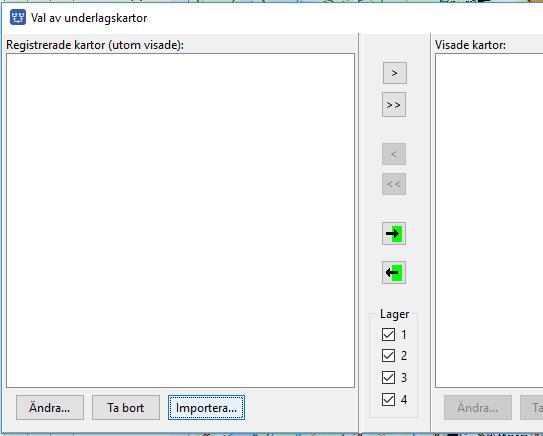

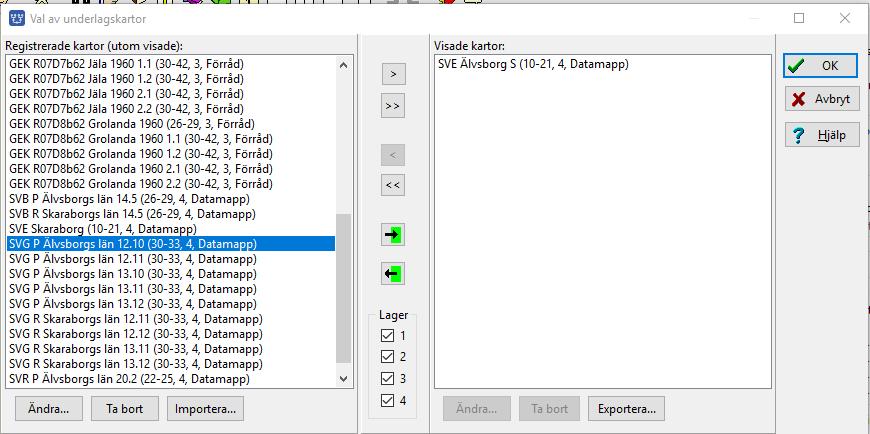

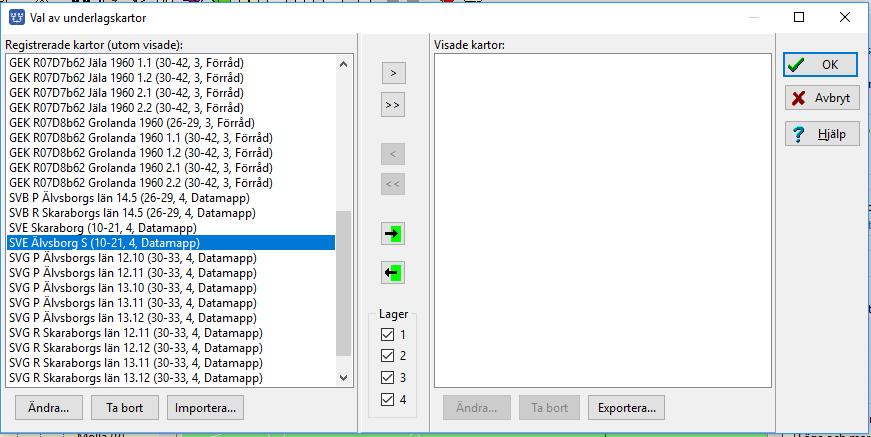

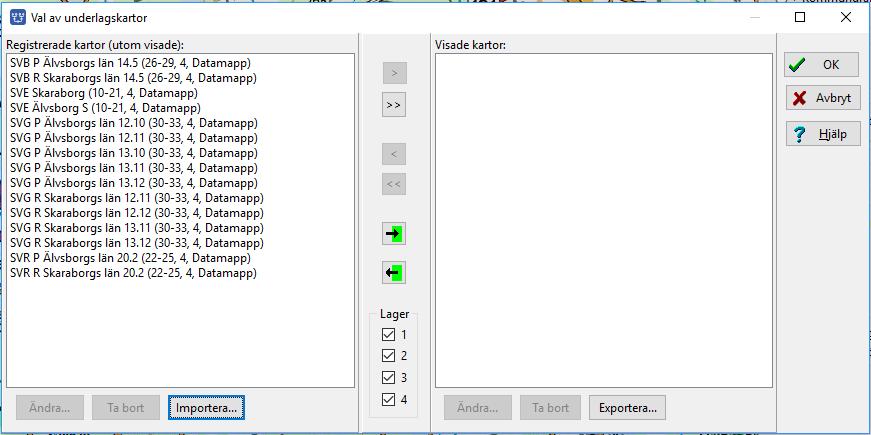

28 26 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Val av underlagskartor I dialog Val av underlagskartor kan du se listor med de kartor som Disgen-programmet känner till som importerade eller installerade kartbilder. Markera kartan och flytta denna till listan över visade kartor till höger genom att klicka på pil-knappen [>]. Verkställ genom att klicka på OK. Om du inte ser kartan nu, kan du dra Älvsborgs län från ortpanelen och släppa den i kartan. Zooma sedan ut/in för att studera kartbilden i detalj. Notera att denna kartbild bara är synlig i zoomintervallet

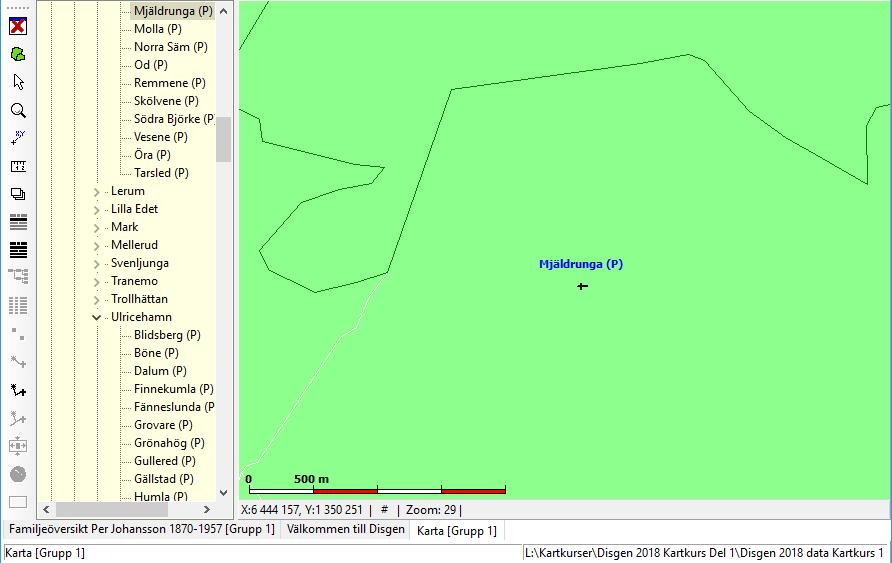

29 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 27 Om du vill dölja de kartor som du valt som visade, så att du bara får Disgens grundkarta: Placera musen i kartfönstret och högerklicka. Klicka sedan på Välj underlagskartor så ser du denna bild igen. Klicka på enkelpilen [<] för att flytta markerad karta eller på dubbelpilen [<<] för alla om du hade fler kartor här. Kartorna läggs över till vänstra listan i dialogen. Klicka på OK Kartbilden (bilderna) försvinner och kvar är bara grundkartan. Leta upp lämplig karta för det aktuella kartfönstret 1. Zooma in till Mjäldrunga kyrka 2. Högerklicka och klicka på Välj Underlagskartor 3. Klicka nu på högerpil in i grön ruta

30 28 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Då kommer de kartblad som kan visas i det aktuella kartfönstret att flyttas till höger lista. Detta är en värdefull knapp när du har många olika kartor att välja bland. Om du vet vilket/vilka lager de aktuella kartorna ligger i kan du dessutom välja lager här. Välj att hämta bara GEK-kartorna i lager 3! Släcka och tända visade kartor I lagerpanelen kan du också påverka visningen av de valda underlagskartorna. Öppna Lagerpanelen med verktyget i vänsterkanten. I lagerpanelens nedre del finns en grupp av val du kan göra för underlagskartor: För att se någon karta i kartfönstret måste du ha markerat Visa valda kartor. Alla exempelkartorna ligger i bildlager 4.. Visa kartorna och prova hur du kan slå av och på dem med dessa reglage. För att se var de olika kartbladen är placerade och se uppgifterna om dessa måste du markera Visa kartdata. Nu visas rutor på grundkartan var dina kartor är belägna. Zooma in någon ruta och läs vad som syns i rutans övre vänstra hörn. I bilden ovan visas Gröna kartan för Skaraborgs län, bild För att lättare se denna information kan du slå av Visa valda kartor. Kvar blir uppgifterna med kartdata. Notera att du här också kan välja att visa karta eller kartdata för kartor i enskilda lager. Slutligen kan man från tangentbordet momentant släcka och tända alla kartor i ett visst lager. Om du trycker på siffran 4 (ovanför bokstäverna) så släcks/tänds kartorna i lager 4, med siffran 3 alla kartor i

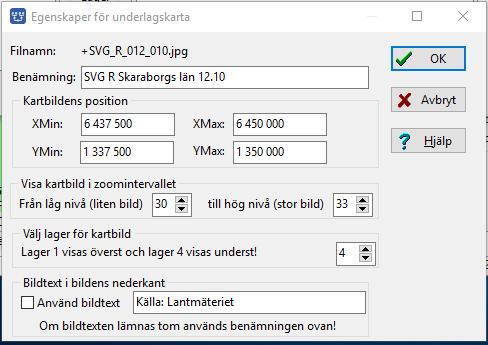

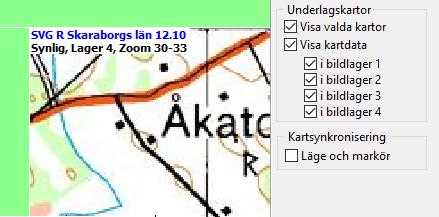

31 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 29 lager 3, osv. Håller du nere siffertangenten kommer kartorna i detta lager att växelvis tändas och släckas. Ett bra sätt att jämföra utseendet mellan två kartor över samma område. Ändra zoomgränser och lager för en karta I dialogen för Val av Underlagskartor kan du efter kartbladets benämning inom parentes se vilka zoomnivåer kartan har, i vilket lager kartan är placerad och var kartan är förvarad. Vill du ändra på zoomintervall och/eller lagerval kan du markera kartan och sedan klicka på Ändra Då får du fram en dialogruta som visar de kartdata som finns registrerade för varje kartbild. Överst ser du filens namn. +-tecknet markerar att filen ligger i DgMap (och kan då ingå i säkerhetskopian, om du valt att ta med kartorna). Benämningen på kartbladet är det du ser i listorna Registrerade resp. Visade orter i bilden ovan. De fyra rutorna för kartans position innehåller kartbildens hörn-koordinater och skall normalt inte ändras. Under dessa hittar du värden för undre och övre zoomnivå, för lager och bildtext. Här kan du ändra efter behag. Välj zoomnivåer: Välj Zoomnivå 25 som den lägre zoomnivån för den valda kartan. Klicka OK. OBS: kartbilden kommer att slockna då varje bildpunkt är förstorad 4 gånger på bildskärmen och bilden börjar bli taggig, oavsett vad du satt som övre gräns (max är 46). Välj Lager: Du kan välja mellan fyra lager för respektive kartbild. Lager ett är överst, närmast dig, och täcker kartor i övriga lager. Lager fyra är underst, dvs längst från dig som betraktare och under kartor i de övriga lagren. Välj lager 3 för detta kartblad

32 30 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Bildtext: Du kan också lägga på en bildtext i kartbildens nedre vänstra hörn. Bocka för Bildtext och lämna textfältet tomt. Kolla att bildbenämningen visas i kartas nedre vänstra hörn. När du sparar inställningarna kommer alltså detta kartblad att visas i lager tre och visas redan vid zoomnivå 25 ovanpå SVB - Blå kartan - för samma område! Ändra zoomgränser och lager för flera kartor Om du markerar flera kartor i dialogen ovan, kan du sätta samma värden på zoomgränser och lager för alla de markerade kartorna på en gång. Dessa ändringar registreras i kartdatabasen och gäller för kartorna i såväl DgMap som i Kartförrådet.

33 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 31 Placera orter på kartan När du lägger in en ort i ortdatabasen har du nog inte angivit några koordinater för denna. Nu skall du på tre olika sätt ge en gård sin rätta plats på kartan. Leta upp och visa församlingarna Mjäldrunga och Eriksberg på kartan. Plocka också fram de Topografiska kartorna som ligger i lager 4 för denna yta. Använd lagerpanelens markering Visa Kartdata om du har svårt att hitta kartbladets läge och zoomintervall. Du skall först lägga in två orter i ortsträdet. Se hur du gjorde i avsnittet Vad är en Disgen-ort Torpet Rissgärde skall läggas under församlingen Mjäldrunga i Herrljunga kommun, Älvsborgs län. Herrgården Höverö skall läggas under församlingen Grolanda i Falköpings kommun, Skaraborgs län. Du skall också lägga in en ort i USA: Det är orten Grace Lutheran Church, Mora, Minnesota. För att den utländska orten skall visas på ett tilltalande sätt i Disgens utskrifter behöver du en hierarki som skiljer sig lite från den svenska. Disgens ortsträd innehåller början på denna utländska hierarki med alla världsdelar. Du fyller själv på med land, län, stad, : efter egna önskemål. Övriga länder / Världsdelar / Nordamerika / USA (land) / Minnesota (använd Län för Stat för att få en egen symbol) / Mora (stad) / Grace Lutheran Church (kyrka) Det viktiga i denna hierarki är att Land hamnar på samma nivå som vår svenska Församling. Detta ger ortens namn med alla nivåer inklusive Land, som i alla fall för en svensk läsare, ger ett relevant perspektiv.

34 32 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Ange koordinater för hand Vi tittar på kartan i Disgen eller på annan karta för att se ungefär var Rissgärde, Tokarp och Höverö ligger. Pilarna på nedanstående bild hjälper dig att hitta gårdarna. Vi tar som exempel att sätta koordinater på Torpet Rissgärde i Mjäldrunga församling. Om du tittar i den röda cirkeln på kartan ovan, så ser du en liten grön etikett med namnet Rissgärde. När du lägger in en Disgen-ort utan att ange koordinater, använder programmet tillfälligt koordinaterna för närmast överordnad ort till den nya orten, i detta fall kyrkan. Du måste själv komplettera dessa koordinater på något sätt. Med en papperskarta kan man med lite noggrannhet bestämma en gårds position genom att mäta avståndet från närmste linje i rutnätet och läsa de olika skalorna i kartans kanter. Har du varit på plats och mätt upp din släktgårds läge med en GPS så har du kanske koordinaterna i denna. För att se var du manuellt kan fylla i ortens koordinater öppnar du ortsdatabasen. Klicka på Husverktyget.

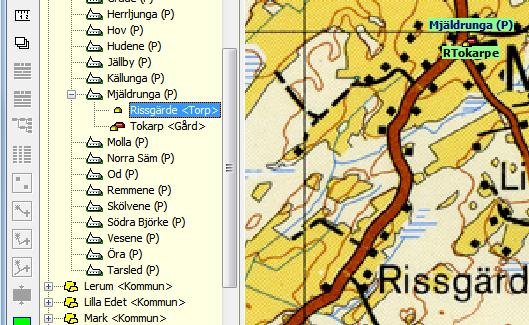

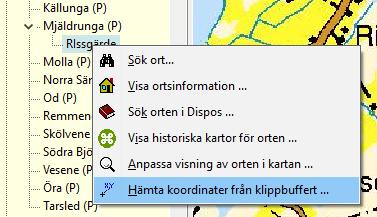

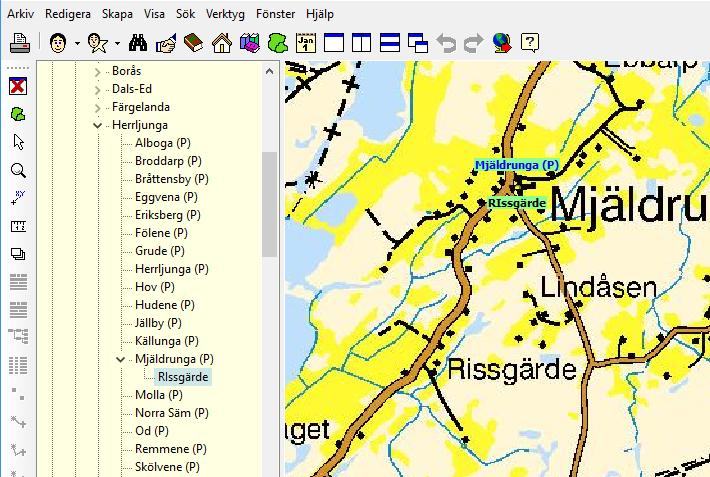

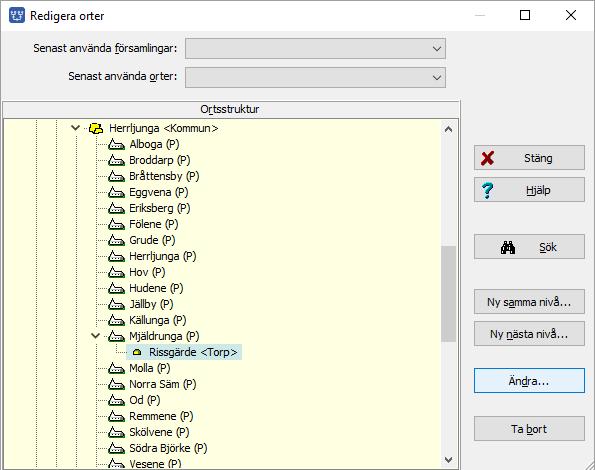

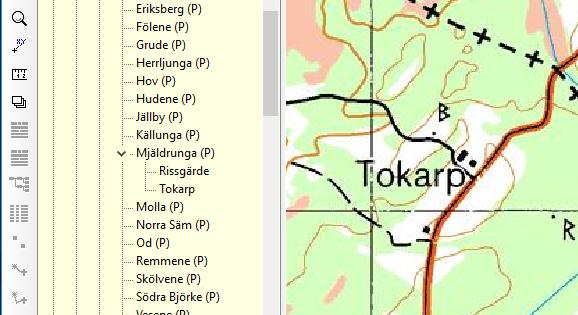

35 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 33 Klicka på >-tecknet till vänster om Herrljunga och till vänster om Mjäldrunga och markera Rissgärde. Klicka sedan på knappen Ändra. Du ser namnet på orten Rissgärde men X- och Y-koordinaterna är nu för Mjäldrunga kyrka. Det är därför gårdsnamnet visas under kyrksymbolen. Du kan ändra dessa till de rätta koordinaterna för hand om du har dessa uppgifter men det finns mycket enklare sätt att ange koordinaterna!

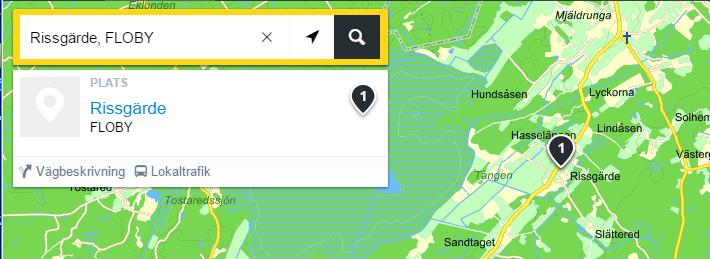

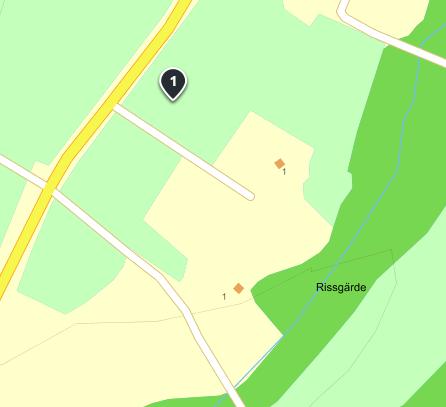

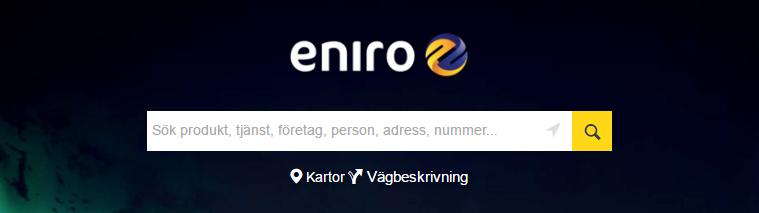

36 34 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Hitta koordinaterna med Eniro Båda adresstjänsterna Eniro och Hitta på nätet har ju bra kartor. Dessa kan med fördel utnyttjas för att hitta olika orter, både med och utan namn. I exemplet får du prova Eniro. Det går lika bra att tillämpa denna metod med Hitta. Öppna i din webbläsare och klicka på Kartor Skriv Rissgärde i det vita fältet och vänsterklicka på Sök Du får upp några olika Rissgärde, men du väljer den som ligger i FLOBY. (Floby är gårdens postnummer-område) Kartan visar nu med en liten markör platsen för Rissgärde. Men du ser inte riktigt hussymbolen. Zooma in tills du tydligt ser de olika hussymbolerna. Du ser nu husen i Rissgärde. Det är det nedre av de två (Mellomgården) som vi söker platsen för. Klicka nu på symbolen för Visa GPS-koordinater.

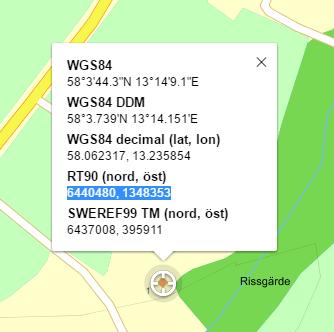

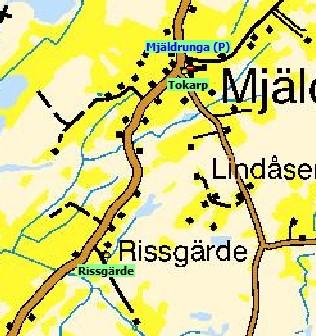

37 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 35 En ringsymbol visar sig i mitten på Eniros karta. Men det är inte denna punkt vi vill ha koordinaterna för. Peka på ringen och håll ner vänster musknapp. Dra den ringen till vår hussymbol i Rissgärde och släpp knappen. Nu ser du torpets läge i flera olika koordinatsystem. Markera och kopiera (genom att trycka Ctrl+C) hela strängen under RT90 (nord, öst): I Internet Explorer kanske kartan följer med musen. Håll då nere Shift-tangenten samtidigt som du markerar koordinaterna. Uppgifterna hamnade nu i datorns klippbuffert. Med koordinaterna liggande i klippbufferten (detta syns ingenstans) öppnar du nu Disgenkartans ortpanel och markerar Rissgärde med ett vänsterklick. Högerklicka och välj Hämta koordinater från klippbuffert En kontrollfråga eller ett meddelande dyker upp: Jämför nu koordinaterna i Eniro och på meddelandet, om de stämmer så klickar du Ja. Du ser nu hur den gröna namnskylten med Rissgärde har flyttat sig från Mjäldrungas kyrksymbol till sin rätta plats. Kvar ligger bl.a. Tokarp, som inte fått sitt rätta läge ännu. Inte heller Höverö under Grolanda kyrka. Men vi återkommer till dessa två gårdar då vi skall placera dem med en annan metod.

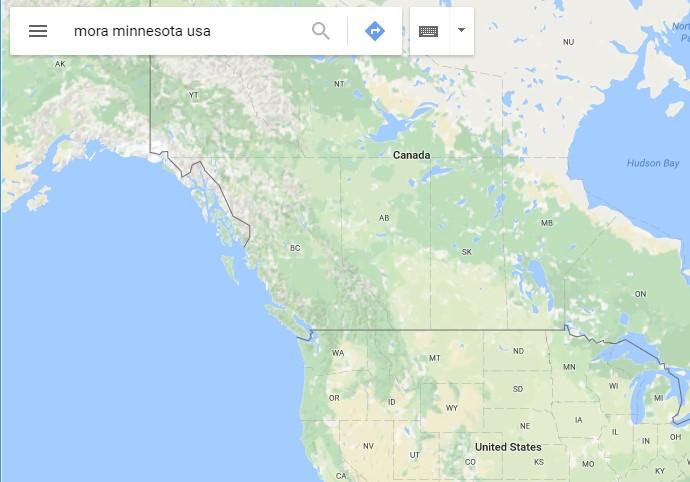

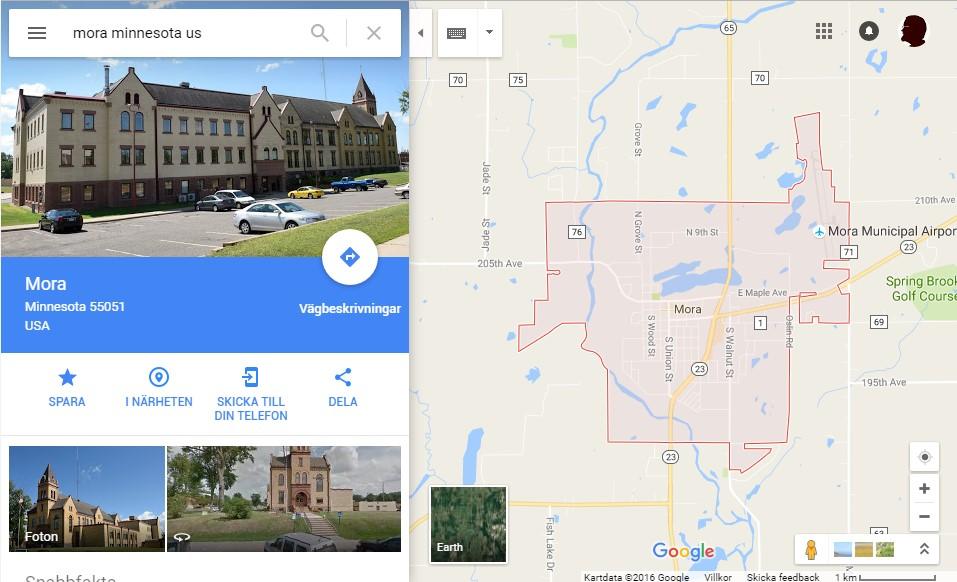

38 36 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Hitta koordinater med Google Maps. När du behöver läget på en utländsk ort då gäller bara koordinater i latitud och longitud. Då tar vi till Google Maps. Denna metod fungerar förstås även för orter i Sverige. Öppna Leta reda på den ort på kartan som du vill ha koordinaterna på, t.ex. Grace Lutheran Church i staden Mora i Minnesota USA. Skriv in (del av) orten i sökfältet och klicka sedan på Förstoringsglaset. Kartan visar staden.

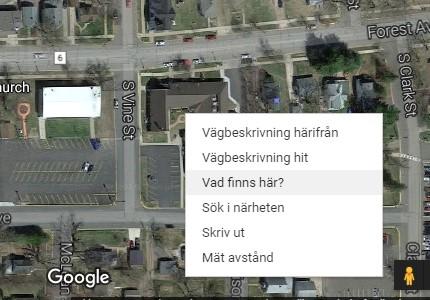

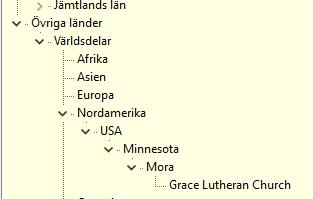

39 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 37 Zooma in och leta reda på Grace Lutheran Church vid Forest Avenue East. Du kan passa på att slå på Earth-vyn för att bätte se fastigheterna. Och du kan naturligtvis också skriva in kyrkans namn framför adressen i sökfältet och få förslag på troliga platser. Peka nu på kyrkan med markören. Högerklicka och välj Vad finns här? Koordinaterna för latitud och longitud i grader och decimaler visas tillsammans med adressen i rutan i nederkant. Markera siffersträngen och tryck Ctrl + C (eller högerklicka och välj Kopiera) för att kopiera denna till Windows klippbuffert. Om det är svårt att markera koordinaterna: klicka på dem så kanske de dyker upp i sökrutan uppe till vänster i Google-fönstret där det kan gå lättare att kopiera dessa. Spara sedan dessa värden för Disgen-orten Grace Lutheran Church på samma sätt som för RT90-koordinaterna för de svenska orterna från Eniro i exemplet ovan.

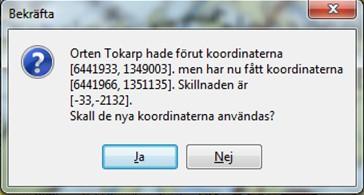

40 38 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Hitta koordinater med underlagskarta. Det finns ett annat sätt att placera en ort rätt på kartan. Vi tar nu exemplet Tokarp. 1. Placera kartan så att du tydligt ser symbolen för Tokarp i underlagskartan. 2. Gå sedan till verktygsraden i vänsterkant på kartfönstret. 3. Klicka på placeringsverktyget (X,Y). Klicka därefter en gång på Shift-tangenten. Du skall alltså INTE hålla nere denna tangent! 4. Peka sedan på Tokarp i Ortsträdet, tryck och håll ner vänster musknapp. 5. För nu musmarkören och placera det lilla krysset på Tokarps gårdstecken och släpp musknappen. När du släpper musknappen kommer ett fönster med en kontrollfråga upp. Klicka på Ja Nu placeras ortsymbolen på platsen för Tokarp och namnetiketten lämnar också Mjäldrunga kyrka. Leta reda på Herrgården Höverö längre ned i Ortsträdet: Falköping kn, Grolanda fs. Klicka på + till vänster om Grolanda så visas Höverö. Placera Höverö på samma sätt som för Tokarp. Placering av ortnamn på kartan Om den gröna etiketten med ortnamnet hamnar på ett olämpligt ställe på kartan så kan du flytta på namnet till ett bättre läge. Vi tar Tokarp som exempel. Gör så här: Använd fortfarande placeringsverktyget (X,Y). Klicka istället på Ctrl-tangenten och upprepa manövern ovan: markera gårdsnamnet i ortsträdet och dra namnet till önskad plats i kartan. Vid markören visas nu namnet för orten, så att du får en uppfattning om var namnet kommer att hamna. Namnet placeras där du släpper upp musknappen. Mellan ortsymbolen och namnet Tokarp visas nu ett litet streck.

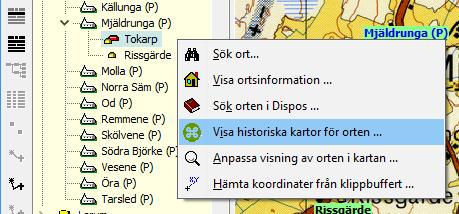

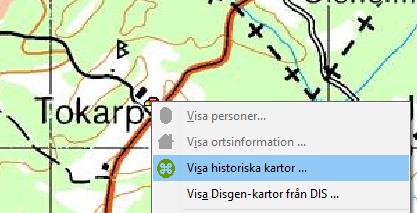

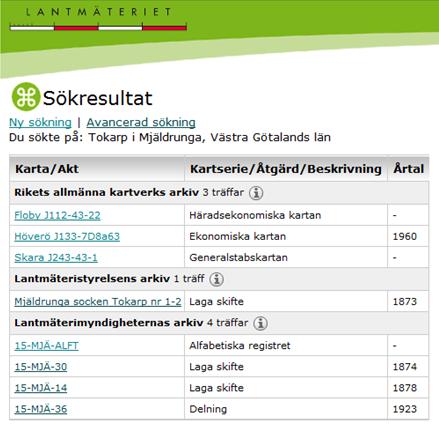

41 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Hitta historiska kartor Kunskapen om en orts läge öppnar möjligheten att se vilka historiska kartor som finns tillgängliga i Lantmäteriets digitala kartdatabaser. Kartor för Disgen-orter När de olika gårdarna fått sina koordinater kan du utnyttja dessa för att leta efter mer information om gårdarna. Du skall nu se vad som finns i Lantmäteriets digitala arkiv med historiska kartor och lantmäteriakter. Om du inte är uppkopplad mot internet, får du göra det nu. Markera gården Tokarp i Mjäldrunga fs i ortpanelen och högerklicka. Välj Visa historiska kartor för orten Kartfunktionen visar nu en dialog för anrop av Lantmäteriets digitala kartarkiv. Punkten för gården och en ruta på 1000 m runt denna är söknyckeln. Klicka på Sök. Som resultat får du en lista över de historiska kartakter som finns tillgängliga för Tokarp. Nu kan du välja vilket dokument du vill studera på skärmen. Klicka på 15-MJÄ-30, Laga skifte 1874 OBS: För att utan problem kunna titta på bilder i DjVu-format i din webbläsare bör du använda Internet Explorer med DjVu Viewer Plugin från s 39

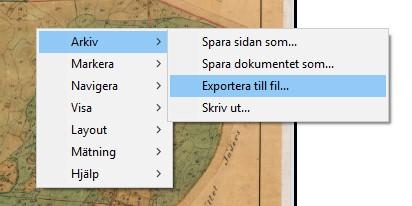

42 40 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Detta dokument innehåller en hel del intressanta fakta om gården. Det innehåller dels en förrättningskarta, dels alla handlingar och protokoll om ytterligare 72 sidor som upprättades vid Laga Skiftet Du kan hämta hem denna utan kostnad genom att högerklicka i kartan, väja Arkiv - Exportera till fil... Resultatet blir en DjVu-fil som du sedan kan studera i din dator. Man kan också köpa hela akten i digital form för 150:- direkt på nätet med en något högre bildkvalitet. Samma pris på alla handlingar, oavsett om det är 1 eller 200 sidor). I del 2 av Kartkursen kan du fördjupa dig i hur du hanterar kartor som denna Laga skiftes-karta för att lägga in den ovanpå Disgens grundkarta. Kartor för valfri punkt på kartan Du kan också peka på godtycklig punkt på kartan och använda denna koordinat för en sökning efter historiska kartor. Peka på platsen för Tokarp i kartan och högerklicka Välj Visa historiska kartor Samma dialog som för Disgen-orten ovan visas. Och resultatet av sökningen blir samma som för den valda orten i trädet.

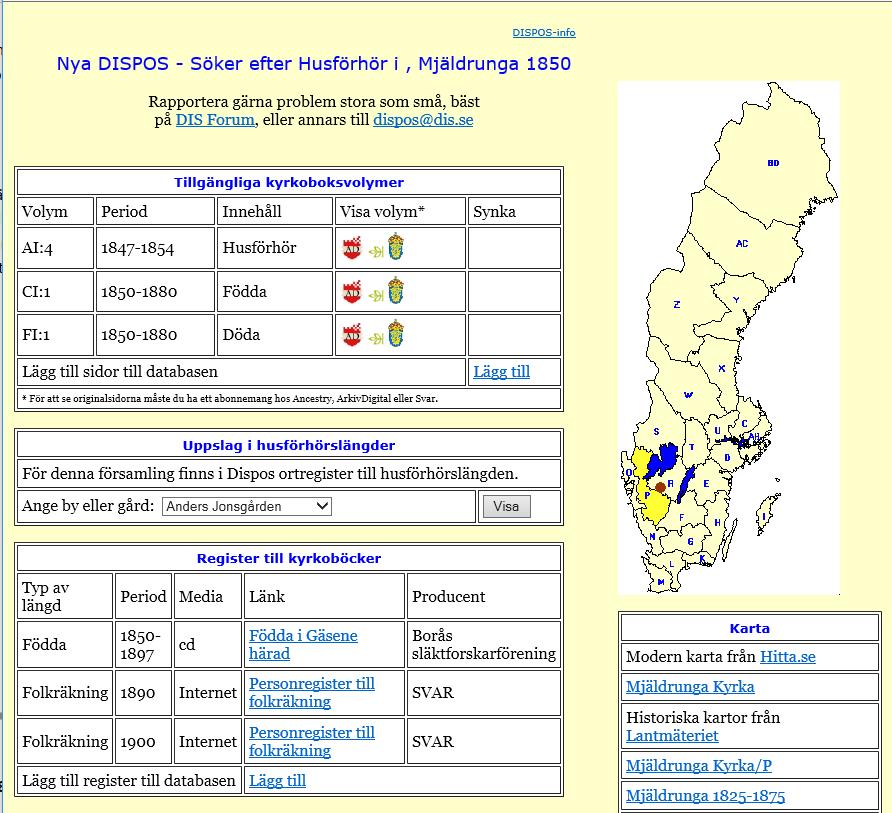

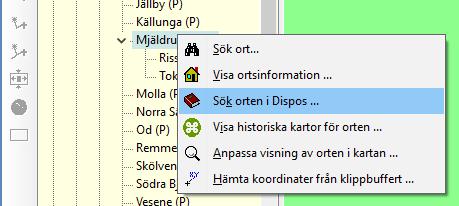

43 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 41 Hitta kyrkböcker via kartan Med hjälp av församlingsnamn och ortnamn för en släktgård kan du via portalen Dispos lätt hitta till de olika kyrkböckerna som finns för församlingen. Om dessutom husförhörs-längden har indexerade ortregister får du hjälp att direkt slå upp rätt sida i denna. Hitta alla församlingsböcker Då du har registrerat dina släktgårdar som Disgen-orter, kan du nu ha glädje av detta när du släktforskar. På DIS webbplats Dispos finns kunskap om hur du kan nå olika kyrkböcker och andra dokument om din ort och församling. Markera en församling i ortpanelen Högerklicka och välj Sök orten i Dispos Om du inte redan har loggat in på Dispos med ditt medlemsnamn och lösenord, får du fylla i dessa uppgifter, då Dispos endast är tillgänglig för DIS medlemmar! Nästa dialogruta ger dig möjlighet att fylla i t.ex. annan typ av källdokument genom val av händelse eller ett annat årtal.

44 42 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Oavsett val av händelse (notistyp) får du upp en sida med de olika källdokument som finns tillgängliga. Här hittar du för året 1850 bl. a. husförhörslängd, födelse- och dödbok. Har du nu ett abonnemang hos någon av de olika leverantörerna av Digitala kyrkböcker kan du klicka på dennes symbol för att komma till dokumentet ifråga. Klicka på den röda symbolen för Arkiv Digital på raden Födda Du hamnar på första sidan, dvs pärmen för aktuell bok. Har Dispos, via Disbyts källhänvisningar, fått information om angränsande tidpunkter och dokumentsidor, kan även rätt eller närliggande sida i boken slås upp.

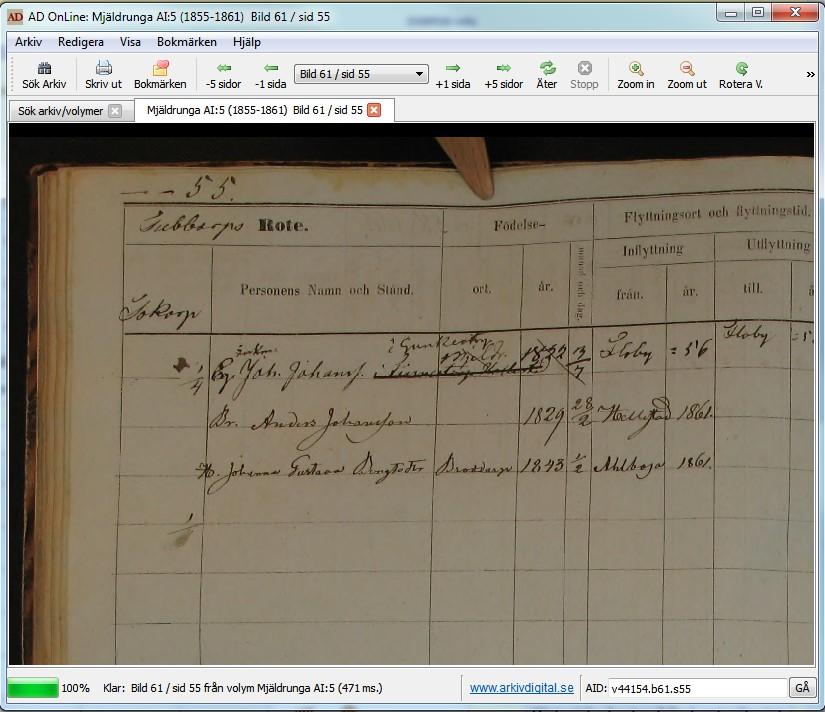

45 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 43 Hitta Disgen-orterna i husförhörslängderna Markera Tokarp i ortpanelen. Högerklicka och välj Sök ort i Dispos Händelse är fortfarande Levde/husförhör och nu är även ortnamnet. Du kan själv välja vilket årtal sökningen skall avse. Klicka på Sök Utöver länkarna till de olika kyrkböckerna får du nu också en lista över de uppslag i husförhörslängderna som har anknytning till ditt ortnamn. Ortnamnen är kända genom att dessa böcker har indexerats. Total är ca % av alla husförhörslängder indexerade. Klicka på Arkiv Digitals symbol för raden 1855, sida 55: Du får se den önskade sidan. Nu är det lätt att följa släktens öden genom åren genom att klicka i listan i Dispos och snabbt få underlag till personernas händelsenotiser. Sådant som vi får glädje av när vi skall följa vår släkt på kartan och i Google Earth.

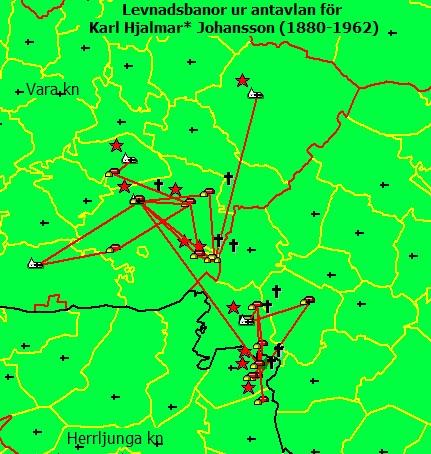

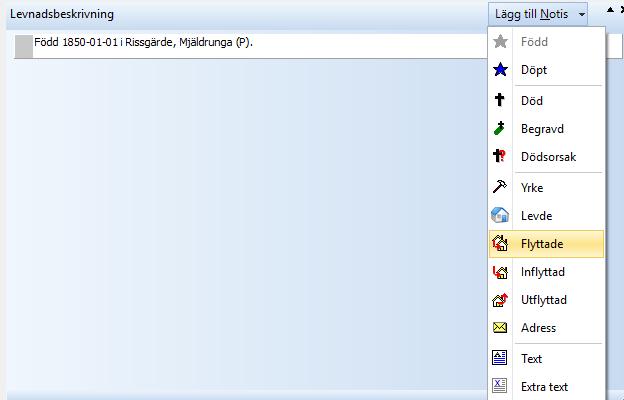

46 44 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Personuppgifter på kartan Genom att registrera en persons händelser som notiser och utnyttja Disgen-orter kan vi på kartan med olika symboler visa var personen har levat och verkat och vad som hänt på olika platser och hur denne har flyttat. Registrera först några personuppgifter Du skall nu skapa den person som du skall använda som testperson i din kursdatabas. Du börjar med att skapa en obesläktad man och registrera Kalle Test som är född i Rissgärde i Mjäldrunga församling Herrljunga kommun. Han dör på Tokarps gård Mjäldrunga församling. När du skall lägga in orten Rissgärde skall du klicka på lampan till höger om raden och leta reda på Rissgärde som ligger under Mjäldrunga församling. Du skall också lägga in flyttningar som Kalle Test har gjort under sitt liv. Han flyttar till Höverö Herrgård, Grolanda församling, Falköpings kommun.

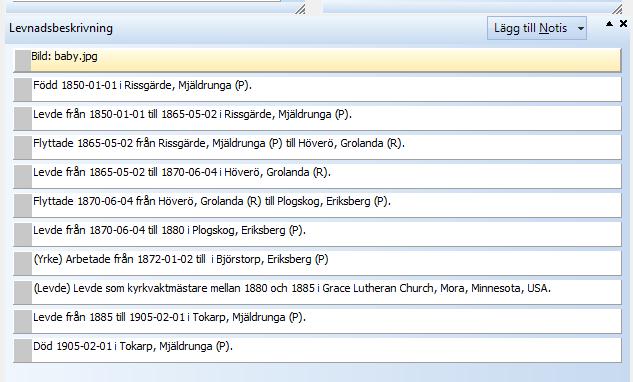

47 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 45 Sedan kommer Kalle Test att flytta till torpet Plogskog i Eriksbergs församling Han gifter sig också med Karin Provdotter från Tokarp i Mjäldrunga kyrka. Gift nu ihop Karin och Kalle i Mjäldrunga kyrka. Som du säkert vet öppnar du två familjefönster med de båda parterna som centrumpersoner. Skapa ett gifte i ett av fönstren och ange Mjäldrunga som ort. Dra sedan med vänster musknapp partnern (=centrumpersonen) från det andra fönstret till platsen för Partner i det första. Släpp musknappen och giftet är klart. Flytta också Karin från Tokarp till Plogskog efter giftermålet. Notera också att Kalle levde som kyrkvaktmästare i Grace Lutheran Church i Mora, USA mellan åren 1880 och Kalle jobbar fr.o.m på Björstorps gård. Du skall nu lägga till en notis om detta. Klicka på Ny notis och välj Yrke I rutan för Notisnamn skriver du in hans yrke eller sysselsättning: Arbetade och anger sedan tid och plats där han arbetade, dvs på den nya gården Björstorp i Eriksberg fs (P). Nu skall du avrunda med att lägga in en bild på Kalle Test. I vår mapp DgPic ligger en bild på ett litet barn, baby.jpg. Detta skall vi lägga in som ett porträtt men också placera det som att det kan knytas till Kalles födelse. Vi placerar det alltså framför födelsenotisen. Innan du stänger bild-dialogen ovan kan du, om du vill, markera att den valda bilden skall vara hans porträtt och att bildstorleken skall vara med Bestämd höjd med t.ex. 40 mm. Du skall slutligen lägga ut Plogskog och Björstorp på kartan med rätt koordinater. Du får själv välja vilken metod du vill använda.

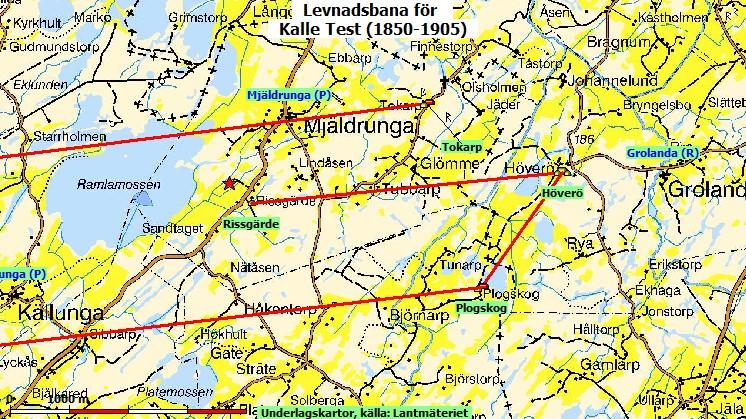

48 46 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Visa personuppgifterna i kartan När personuppgifterna för dina testpersoner är klara skall du se hur de visar sig på kartan. Familjefönstret skall vara öppnat och visa Kalle Test som centrumperson. Plocka fram kartfönstret ovanpå Familjeöversikten. Klicka på den övre av de två svarta knapparna till vänster i kartfönstret. Knappen blir röd visar vilka personuppgifter som visas. Du kommer att få se en levnadsbana (den röda av de nedre fyra knapparna visar standardalternativet). Du ser röda streck i kartan från hans födelseort Rissgärde (med röd stjärnsymbol) via boställena till hans död i Tokarp (svart korssymbol). I rubriken framgår vilken visning och vilken person som avses. Utflykten till Amerika indikeras av linjerna i vänsterkanten (mer om detta i avsnittet om Google Earth). För att också se var han gifte sig och arbetade får du klicka på den nedersta av visningsknapparna, den för Utvidgad levnadsbana Om du vill se bättre hur han har flyttat så klickar du på tangent 4. Underlagskartan Mjäldrunga 1: ligger just i lager 4 och kan momentant tändas och släckas på detta sätt. Resultatet blir då som bilden visar. När du flyttar eller zoomar kartan kommer underlagskartan åter fram. När han bodde i Plogskog hade han arbete i Björstorp (med hammarsymbol). Linjen i annan färg markerar en utvidgning (tillfällig resa) från en bostadsort i levnadsbanan. Vi ser också att han gifter sig i Mjäldrunga då han är bosatt i Plogskog.

49 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 47 Alternativ för personvisningar Beroende på vilken typ av personfönster du har öppet, kan du hämta personuppgifterna med någon av visningsknapparna. Dessa knappar är bara svarta om respektive fönster är öppet. När en knapp är klickad blir denna röd! Centrumpersonen (familjeöversikten öppen) Alla i familjen (öppen) Alla i byggd tavla (tavlefönstret stängt) Alla i söklistan (söklistan skapad) Centrumperosnen inte vald Alla i familjen visas i kartan Den byggda tavlan inte vald Söklistan inte vald. Personuppgifterna kan visas på fyra sätt. Knapparna blir svarta när personuppgifter visas (se ovan), annars är de gråa. Ensam svart knapp visar standardvalet innan personuppgifter har hämtats. När personuppgifter hämtats visas aktuell visningsmode i rött. Enbart orter för personens valda händelser Som en rak livslinje från födelseort till dödsort Som levnadsbana mellan de bosättningsorter där personen levt från födelse till död Som utvidgad levnadsbana med avstickare till olika orter från aktuell bosättning När du har en familjeöversikt öppen och också öppnar kartfönstret ser det ut så här: När du hämtat personuppgifter till kartan har alla knapparna fått liv och den du valt blir röd. Levnadsbanan som standardtval Utvidgad bana vald Klicka på de olika visningsknapparna och se vad som händer i kartan.

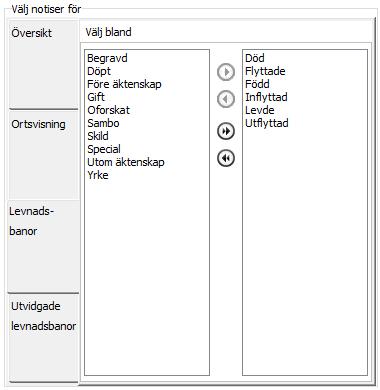

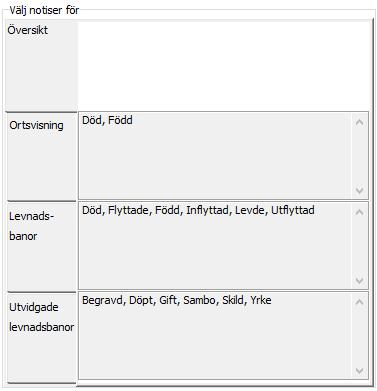

50 48 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 I kartans inställningar för Personvisning kan du välja vilka händelsenotistyper du vill skall ingå i resp. visningssätt. I läget Översikt visas de notistyper som är aktuella för respektive visningstyp. För ortsvisningen hämtas orter från händelsenotiserna Född och Död. För Levnadsbanorna har valts händelsenotiserna Död, Flyttade, Född, Inflyttad Levde och Utflyttad. De utvidgade levnadsbanorna kompletteras med även notiserna Begravd, Döpt, Gift, Sambo, Skild och Yrke. Genom att klicka på någon av visningstyperna till vänster visas i två kolumner med de olika notistyper som kan väljas och som har valts. Ändra notisvalen genom att också lägga till Begravd i Levnadsbanan och ta bort den från Utvidgad levnadsbana och avsluta med OK. Studera effekten av denna ändring för Kalle Tests notiser. Återställ därefter ordningen och placera åter Begravd-notisen blad de för den Utvidgade levnadsbanan. Visa lite mer När du visar en persons notiser i kartan kan du peka på dessa orter och linjer. Peka på en ort och vänsterklicka. Se vad som händer. Du får se det fullständiga namnet på orten.

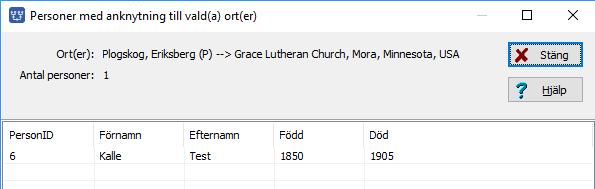

51 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 49 Peka på en linje och vänsterklicka. Se vad som händer. Du får reda på mellan vilka orter som linjen är dragen och i vilken riktning personen förflyttat sig. Här ser du vart han reste för att gifta sig. Peka och högerklicka på en ort eller linje och välj visa personer. Då får du se vilka personer som har anknytning till denna ort eller linje. OM du markerar en person här kan du utföra någon av aktiviteterna nedan: Visa teckenförklaringar Plocka fram och ta bort teckenförklaringar på kartan genom att trycka Ctrl + T. Teckenförklaringarna består av fyra delar: Slag av gränser Slag av förflyttningar Slag av händelser Slag av orter

52 50 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Centrera personuppgifterna på kartan När personlinjerna ritas upp kan mängden uppgifter sträcka sig över en stor yta eller bara hamna på en enskild ort. Programmet kan automatiskt anpassas så att kartan alltid visar alla detaljer. Om du inte vill att kartan skall anpassa sig, kan du slå av denna egenskap i kartans Inställningar för Personvisning. Längst ner i dialogen kan du slå av eller på denna egenskap. Om du avstår från automatiken kan du istället vid behov göra samma anpassning av kartan genom att klicka på kartverktyget Centrera i vänsterkanten av kartfönstret. Prova genom att slå av automatiken och sedan zooma ut och flytta kartans läge så att linjerna försvinner. Centrera och se att du får tillbaka den ursprungliga kartvyn. Radera personuppgifterna i kartan För att städa på skärmen och ta bort alla linjer som du tittat på, kan du trycka på Radera - verktyget som sitter nederst på vänsterkanten Radera det du ser och aktivera sedan en ny visning från centrumpersonen i Familjeöversikten. Personuppgifter i två fönster Du kan gruppera de olika Disgen-fönstren genom att klicka på någon av knapparna. Du kan ändra fönstrens inbördes läge genom att markera fönstret du önskar ha till vänster och en gång till klicka på knappen. Klicka på verktyget Visa alla fönster sida vid sida. Då kommer Familjeöversikten fram intill kartfönstret. Klicka först på kartverktyget Visa personerna i Familjeöversikten. Då ser du alla linjer för både Kalle och Karin.

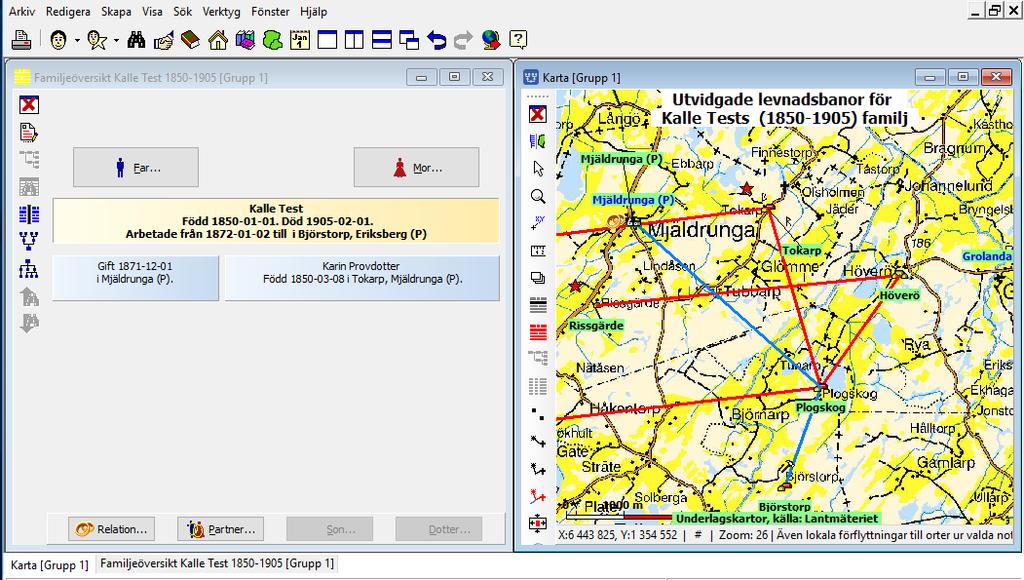

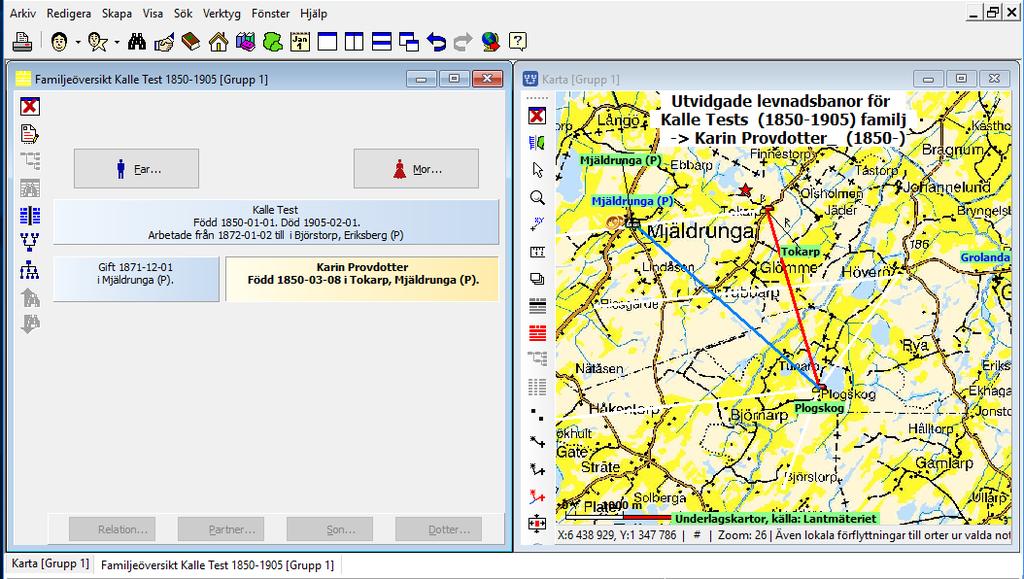

53 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 51 Klicka sedan på Kalles fru i Familjeöversikten och se hur kartbilden ändras. Då visas hennes uppgifter i kartan i rött medan Kalles ändrar färg till gult. Observera kartans rubrik. Klicka åter på Kalle i Familjeöversikten och se hur kartbilden ändras. Om du har flera personer i Familjeöversikten kan du klicka runt och se de olika personernas banor som en del av helheten. På samma sätt kan du klicka runt i en skapad an-eller släkttavla och följa de enskilda personernas spår.

54 52 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Dokumentera dina kartvyer Spara karta som bild Om du vill kan du spara din aktuella kartvy som en vanlig bild att placera i din släktutredning. 1. Stäng ortpanel och lagerpanel. 2. Vill du ha en teckenförklaring trycker du på Ctrl + T. Då placeras en teckenförklaring i bildens högerkant. 3. Disponera innehållet för bästa bild 4. Gå till Inställningar för kartan, flik Utskrift och välj färg eller svart/vit 5. Högerklicka i kartan och välj Spara karta som bild 6. Ange mapp (t.ex. datamappens DgPic) och filnamn med filtyp (.bmp eller.jpg). 7. Tryck Spara. Bildfilen placeras i vald mapp.

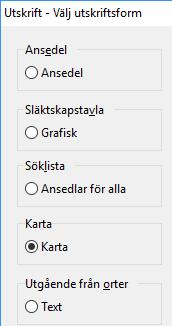

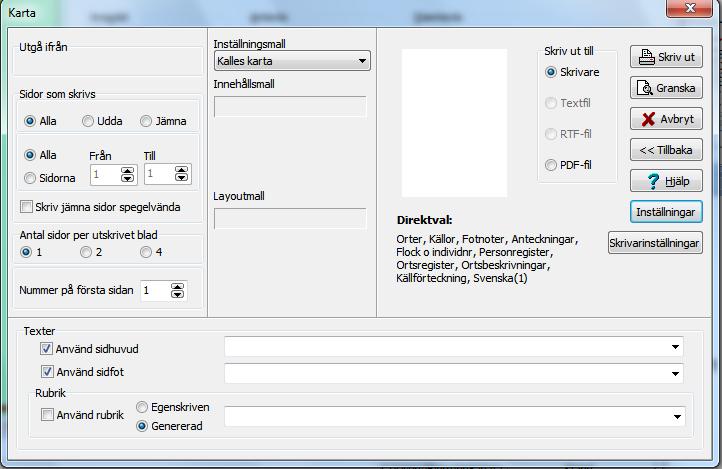

55 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 53 Kartan som utskrift Du skall nu skriva ut kartan på papper eller till en pdf-fil för att kunna visa dina släktingar eller infoga kartan i din släktbok. OBS: Vid utskriften tas hela kartfönstret med. Om Ortpanelen och /eller lagerpanelen är synlig kommer dessa automatsikt stängas innan utskriften äger rum, för att åter öppnas efter utskriften. För att se vad som kommer med, är det ändå bra attt stänga dessa i förväg för att få en uppfattning om hur bilden kommer att bli. Om du vill ändra kartfönstrets form kan du dra i något av fönstrets hörn och anpassa försterformen. Den utskrivna bilden får nämligen samma proportioner som kartfönstret. Kontrollera också vilken plats teckenförklaringen tar, om du vill ha med den i din utskrift. Klicka nu på Skrivare -verktyget överst till vänster i Disgen-fönstret. I dialogfönstret som visas, är utskrift av Karta redan markerad. Klicka på knappen Fortsätt Klicka på knappen Granska för att se hur utskriften kommer att se ut. i dialogrutan. Om du är nöjd med resultatet klicka på knappen Skriv ut uppe till höger Om du vill ha utskriften på annat sätt får du klicka på knappen Avbryt. Du kommer då tillbaka till bilden ovan. Klicka nu på knappen Inställningar och inställningsdialogen visas.

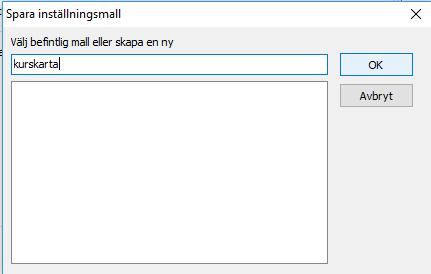

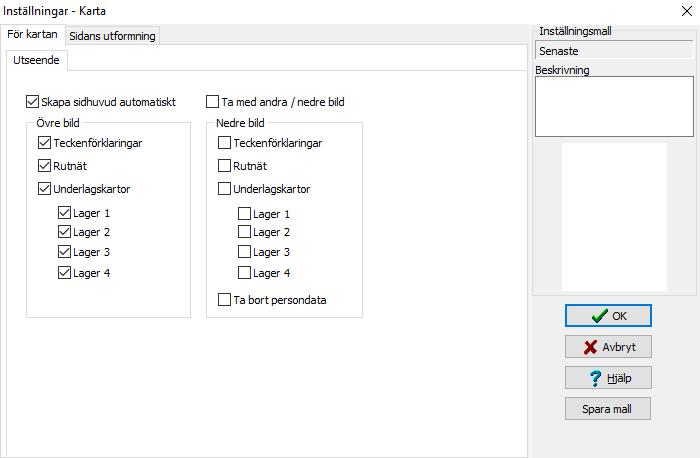

56 54 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Utskriften kan innehålla en eller två bilder ovanför varandra över samma kartyta. För var och en kan du välja att ta med teckenförklaringar, rutnät och underlagskartor. I den andra bilden kan du undertrycka personinformationen som syns i den första bilden t.ex. utan underlagskartor och här bara vill visa underlagskartorna. Om du bara vill ha en karta utskriven med Kalles flyttningar med underlagskarta kan du ställa in som bilden visar. Du kan testa olika utskrifter genom att klicka in olika boxar på Inställningar - Karta. Om du vill, kan du spara inställningarna som en ny mall. Klicka då på Spara mall. Ange ett nytt namn på mallen eller väj en befintlig mall du vill ändra på. Klicka på OK När du är klar klicka på OK. Då kommer du tillbaka till bilden på föregående sida där du kan Klicka Granska igen för att se det nya resultatet.

57 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 55 Vill du nu skriva ut bilden på papper så klickar du på Skriv ut Obs du måste bocka i Skrivare. Du kan också skriva ut kartan till en PDF fil som du senare kan använda i din Släktbok. Vid utskrift till PDF-fil får du en dokumentfil som du kan lägga där du själv tycker är bäst. PDF-filen kan sedan skrivas ut i vilken dator och på vilken skrivare som helst. I Windows10 finns en PDF-skrivare som skapar en PDF-fil. Har du inte någon PDF-skrivare i din dator kan du installera programpaketet Software995. Gå till webbplatsen och ladda ner följande delar: Pdf995 Printer Driver,ett drivrutin som beter sig som en skrivare, men den skriver till en PDF-fil. Free Converter, rutin som skapar DPF-filens innehåll. PdfEdit995 (och Signature995), ett program som ger dig möjlighet att kombinera flera PDF-dokument till ett dokument och dela upp ett PDF-dokument i flera deldokument.

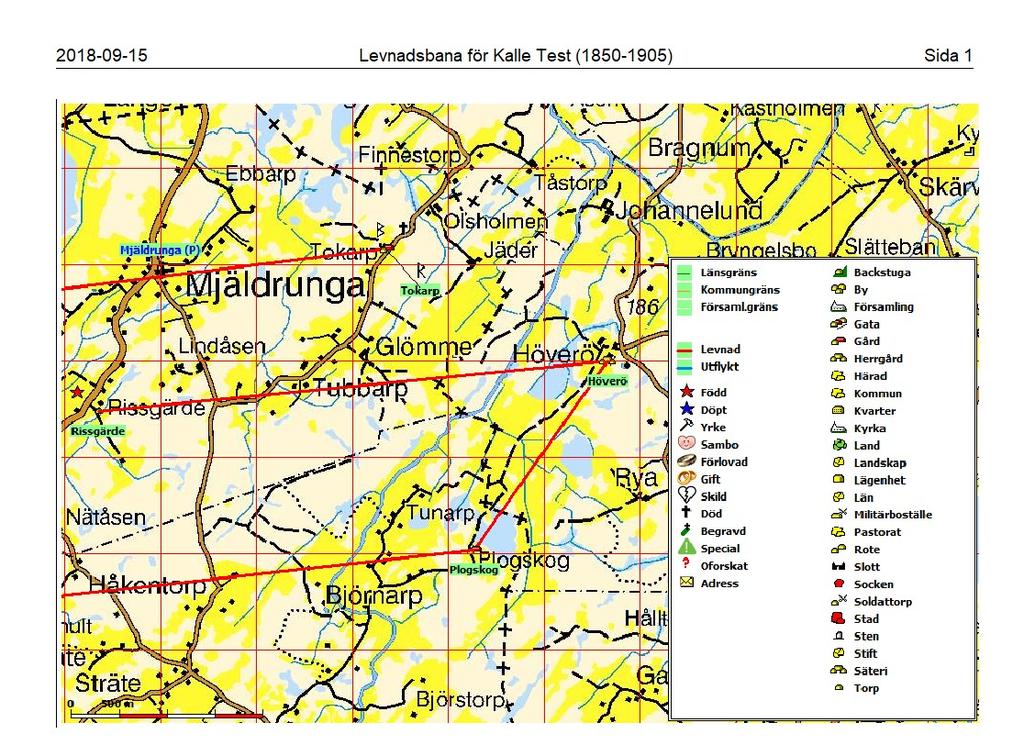

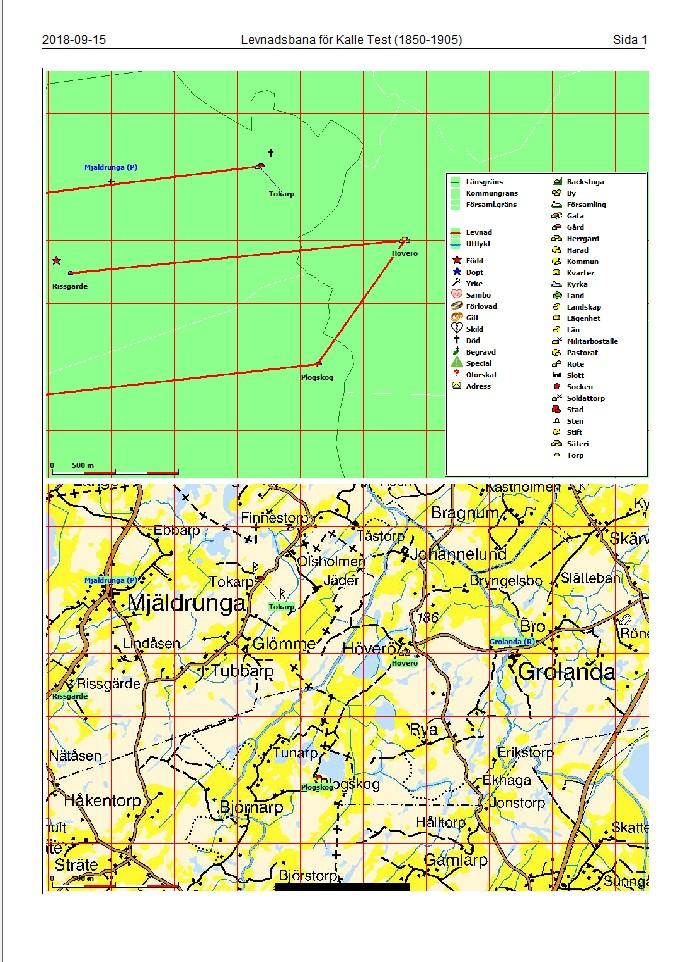

58 56 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Två exempel på utskrifter Sida med en karta innehållande både underlagskarta och personinformation. Nästa bild innehåller två bilder över samma yta, men där innehållet har separerats. Här nedan ser du inställningarna för de två utskriftsvarianterna.

59 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 57

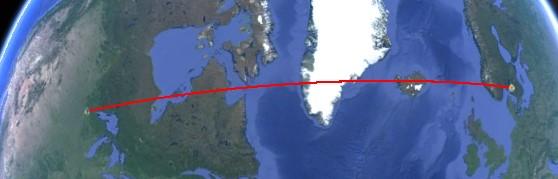

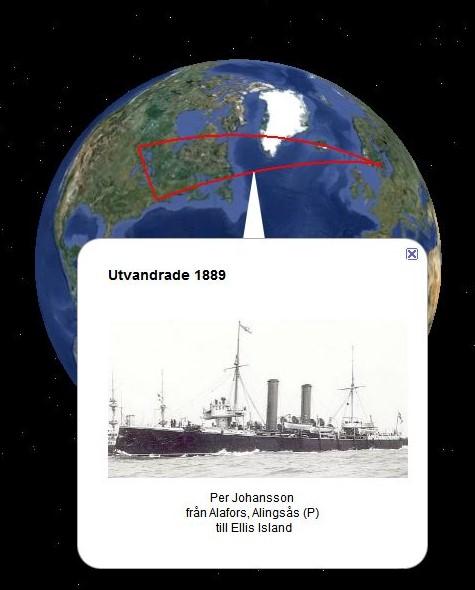

60 58 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Export av levnadsbanor till Google Earth Här får du lära dig hur du kan spara släktinformation som kan visas i Google Earth. Du kan kombinera personuppgifter och ortsuppgifter med både text och bild. Resultatet kan du t.ex. skicka till dina släktingar med e-post eller ta med på ett USB-minne vid nästa släktträff. Programmet Google Earth är ett kartvisningsprogram från Google som innehåller en mångfald visningsalternativ av jordytan från minsta gatukorsning till satellitvy av hela jordklotet. Programmet kan tolka geografisk information med bl.a. punkter och linjer i ett filformat som kallas KML. Om man vill blanda in bilder, så måste dessa vara i formatet jpg. I detta fall måste KML-filen och jpg-filerna vara packade tillsammans i en ZIP-fil med filtypen.kmz. Personinformationen i Disgens karta kan exporteras till Google Earth som en KMZ-fil. Innan vi tittar närmare på olika inställningar skall vi göra ett provskott. Sedan tittar vi på olika möjlighet att variera visningen. Ett första försök Hämta Google Earth från Programmet är gratis. Följ installationsanvisningarna. När programmet är laddat kan det se ut så här: DISGENs personuppgifter kommer så småningom att visas i mappen Tillfälliga platser. Så för att göra sidopanelen lite mer överskådlig för våra behov kan du nu klicka på pilarna framför Search och Lager i sidopanelen och få dessa att döljas. Nu är det dags att återvända till Disgens kartfönster. Se till att du har Kalle Test som centrumperson i Familjeöversikten och Kartfönstret med Kalles egen levnadsbana synlig.

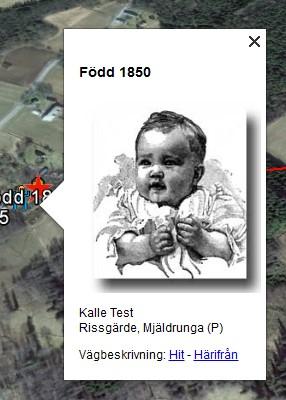

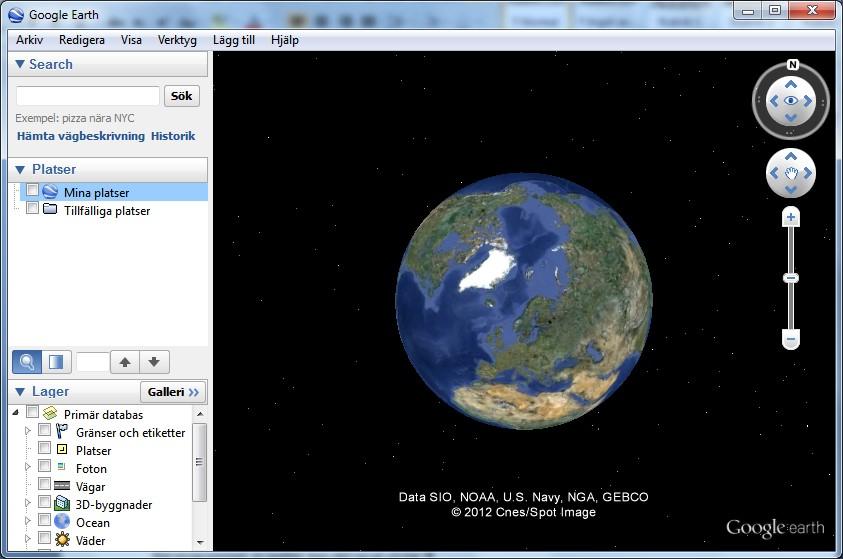

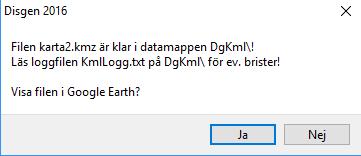

61 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 59 I Kartfönstrets vänsterkant finns en Google-knapp. Genom att klicka på denna skickas en kopia av den aktuella kartvyn som en KMZ-fil till Google Earth och strax får du upp en komplett bild av Kalles levnadsbana på Google-globen inklusive hans resa till Amerika. I Google-fönstrets vänsterkant visas en informationspanel med uppgifterna för Kalle Test i form av orter och händelser på dessa. Här listas i tur och ordning ort och händelse för varje notis. Dessa representeras på Google med såväl ortnamn, händelse och tidpunkt: Startpunkten Rissgärde markeras med en Torp-symbol. Kalles födelse markeras med en röd stjärna och hans levnad som pojke åren Alla symbolerna hamnar på samma punkt och dessa separeras genom att klicka på punkten. Genom att klicka på symbolerna får man upp en pratbubbla med ytterligare information. För att få med bilder i en händelsenotis pratbubbla: Placera en bildnotis före händelsenotisen i Disgen så kommer denna bild med i pratbubblan. Bilder för orter som registrerats i ortdatabasen kommer också med i ortens pratbubbla.

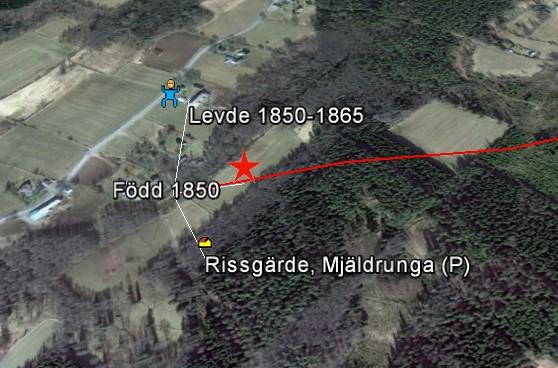

62 60 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Kalles hela utvidgade levnad i Sverige visas i bilden nedan. Den röda färgen symboliserar levnadsbanan och den gula utflykterna för dop och yrke.. KMZ-filen, som heter Auto.kmz, lagras i datamappens DgKml-mapp. Filnamnet kan ändras, bara typen förblir.kmz. Filen kan kopieras till annan dator eller skickas med e-post till släkten utan Disgens inblandning. Man kan också skapa en KMZ-fil från kartans popup-meny i DIsgen: 1. Högerklicka i Disgens karta och 2. väljer Exportera till Google Earth. Du ser att mappen DgKml öppnats. 3. Skriv filnamnet Kalle1.kmz och tryck Spara Strax får du ett besked om att filen Kalle1.kmz är klar i datamappen DgKml och att en loggfil KmlLogg.txt är skapad. Dessutom en fråga om du vill visa filen i Google Earth. Om linjerna ser konstiga ut kan det vara bra att kasta ett öga i loggfilen som ev. kan avslöja att notistyperna lagrats i felaktig ordning. För att se innehållet i KMZ-filen i Google Earth: svara JA

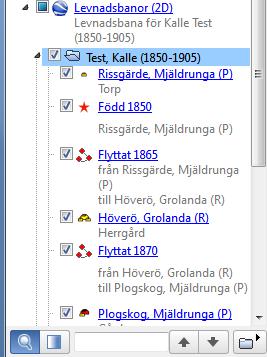

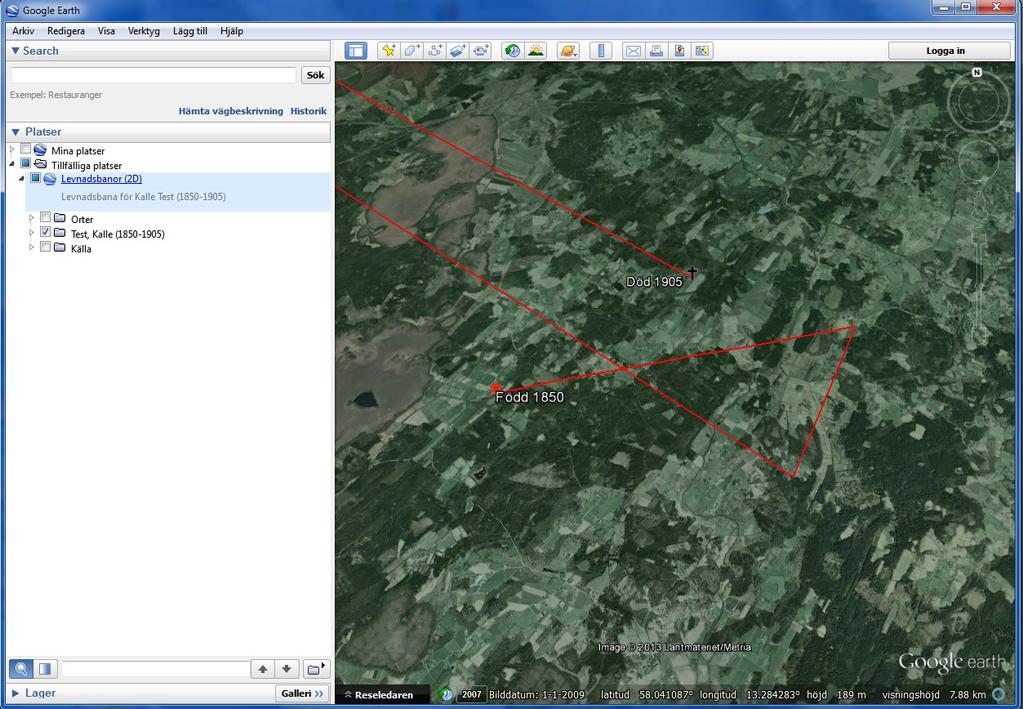

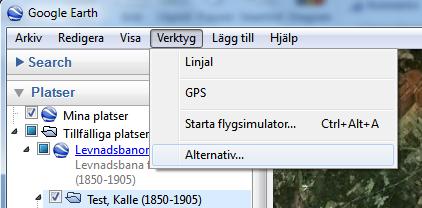

63 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 61 I sidopanelen hittar du informationen om Kalle Test. Presentationen heter Levnadsbanor (2D) vilket betyder att din export är preparerad för Google Earth som en 2-dimensionell visning, d.v.s. alla orter och linjer ligger på marken. Varje händelse som Disgen skapat finns i listan under namnet. Klicka på pilen framför Kalle Test så ser du innehållet. Dessa uppgifter visas också som pratbubblor då du klickar på orterna eller linjerna i kartan. Klicka på de olika symbolerna och se om det stämmer med det du registrerat för Kalle i Disgen. När du klickar i boxarna i början av raderna i sidopanelen tänder/släcker du motsvarande uppgifter i kartan. Sista raden i listan visar en DISGEN-logotyp, som normalt är släckt. d.v.s. rutan är avbockad. Spela upp levnadsbana Först skall vi kolla några inställningar. 1. Klicka på menyalternativet Verktyg och välj Alternativ 2. Klicka på fliken Turer. 3. Sätt Tid mellan platserna : 1-2 sek 4. Sätt Pausa vid platser : 4-5 sek 5. Markera INTE Flyg längs med linjer. 6. Markera Visa pratbubblan när jag pausar vid platser. Övriga inställningar påverkar oss inte för stunden. Klicka på OK.

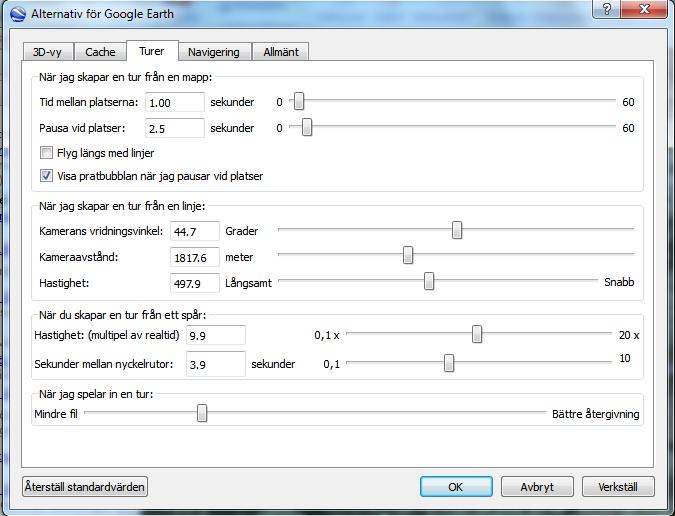

64 62 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Nu är det dags att starta vår korta släktresa. Markera Kalle Test och klicka sedan på mapp-symbolen under personuppgifterna. Resan börjar Varianter på levnadsbanor Med olika val i kartans inställningar för Google-export kan vi variera utseende och innehåll på visningen i Google Earth. 1. Klicka på höger musknapp i kartan för att plocka fram Kartans popup-meny. 2. Välj Inställningar 3. Plocka fram fliken Google-export Du ser nu denna bild. Notisbenämning På alla notiser kan man byta benämning även om notistypen är densamma. En Död -notis skulle kunna heta Avliden. Här väljer du om du vill visa benämningen i grundform eller med ett alternativt namn inklusive kommentaren.

65 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 63 Etiketter vid symboler på Google-kartan: Då etiketter visas för både många händelser, linjer och orter kan det bli svåröverskådligt att också se linjer och symboler. Om etiketter slås av, finns fortfarande motsv. information i de pratbubblor som visas. Ikoner för notiser: Levnadsnotiser kan visas som kvinnliga och manliga personsymboler med olika ålderskaraktär i åldersgrupperna 0-5, 6-15, 16-30, 31-70, > 70 år. Bilder i presentationen: Bilder före händelsenotiser visas i händelsens pratbubbla. Bilder för orter visas i ortens bubbla. Välj vilka bilder som skall visas. Här väljer du också bildbredd för de bilderna som visas för orter och händelser. Pratbubblans storlek styr Google själv. Orternas gruppering: Ortsinformationen kan grupperas i en egen mapp i KMZ-filen. Detta ger en symbol per ort oavsett hur många gånger de förekommer i levnadsbanan och ger möjligheten att släcka och tända dessa för att lättare kunna se och följa händelserna. Med orterna blandade med händelserna, placeras alltid orten först i KMZ-filen, därefter följer relaterad händelse. Detta betyder att en ort som besöks flera gången visas lika många gånger (se visning i Google Earth nedan). Val av Google-karta: Det är bara Google Earth som stöds f.n. Typ av presentation: 2D: Ortsymboler och linjer ansluter till marken. Ingen tidsinformation, mer än i pratbubblorna förstås, hanteras av Google Earth. 2D + T: Personinformationen är kompletterad med tider för de olika orterna och händelserna. Detta utnyttjas i Google Earth så att ett tidstroget förlopp kan spelas upp av händelserna. Då visas bara orter och linjer som är giltiga vid tidpunkten ifråga. 3D: Tidsinformationen har lagts in i koordinatinformationen som en höjdangivelse. Därför kan händelseförloppet ses som ridåer från marken och uppåt. 3D+T: Tidskala: 3D-ridåerna kan spelas upp i ett tidstroget förlopp. Ange om du vill använda ett fast startår för den vertikala tidsskalan. Exportera till Google Earth automatiskt: Så fort du visar eller ändrar personinformationen i kartan skapas filen Auto.kmz som direkt skickas till Google Earth.

66 64 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Prova att i Google-inställningar i Disgens Kartinställningar välja alternativ som ger följande resultat: Exempel 1 Exempel 2

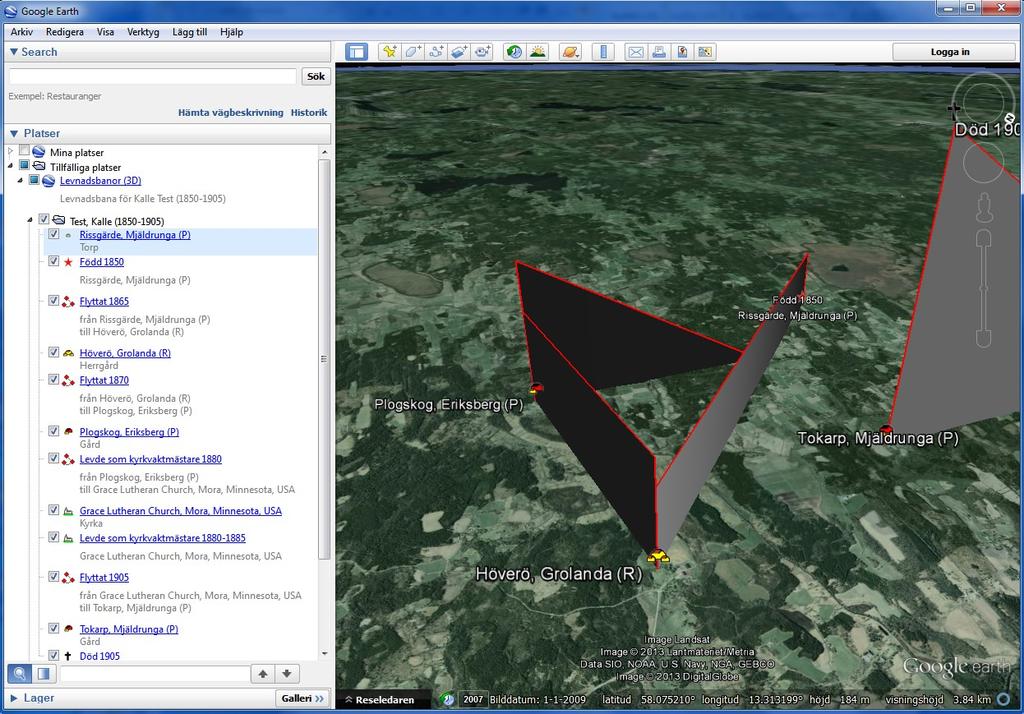

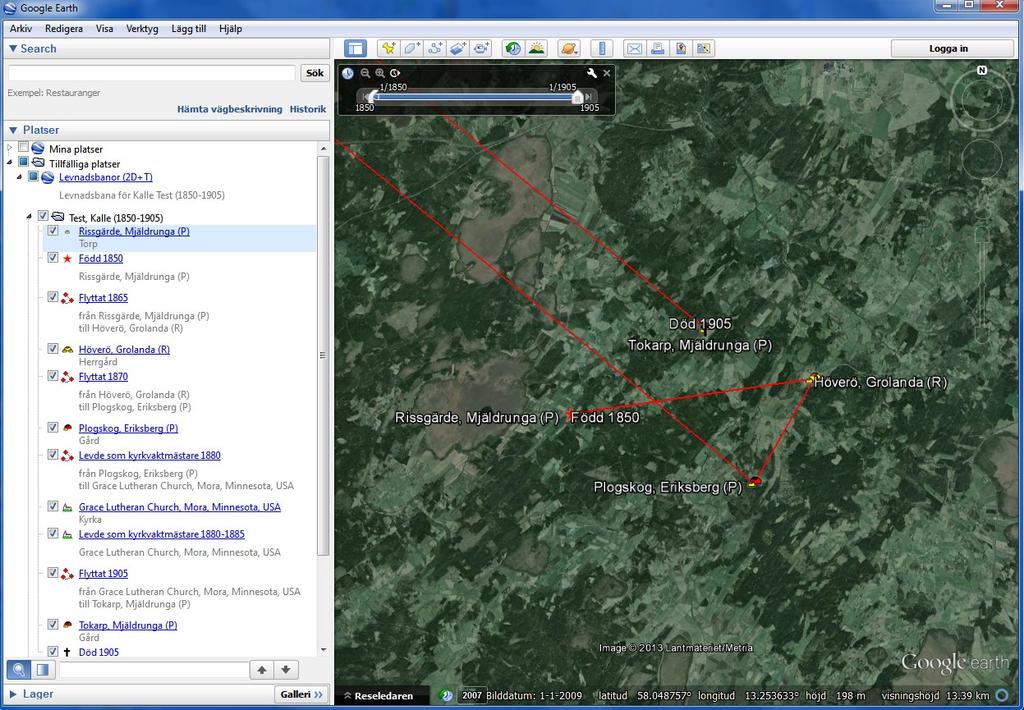

67 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Exempel 3 Exempel 4 65

68 66 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Export med automatik Slå på automatisk export till Google Earth i Kartinställningar, fliken Google-export. Så fort någonting ändras i Kartfönstret skickas filen Auto.kmz till Google Earth. Här visas i början en fråga om den gamla filen får ersättas med den nya: Svara Ja, alltid! på denna. Nu kommer Googlekartan byta utseende i takt med Disgens kartfönster. Bilder i Google-exporten Den bild, som ligger som bildnotis, direkt före en händelsenotis visas i den pratbubbla som skapas för händelsen som följer. Bilden bör då naturligtvis spegla innehållet i den händelse som avses. Bara en bild kan visas i pratbubblan! Här är några exempel på kombinationer av notiser och bilder för Per Johansson, som redan finns inlagd i kursdatabasen. Bild- och händelsenotiser Bilderna på plats i ansedeln OBS: Bilder för Gift och Skild placeras på motsvarande sätt i Relationshistorian.

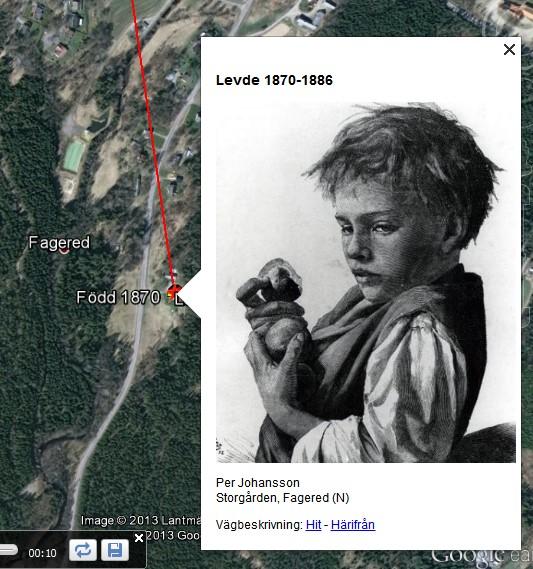

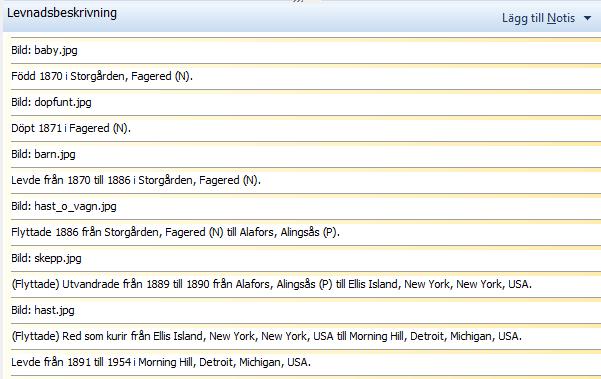

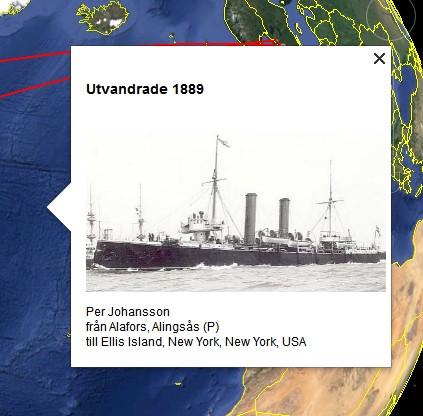

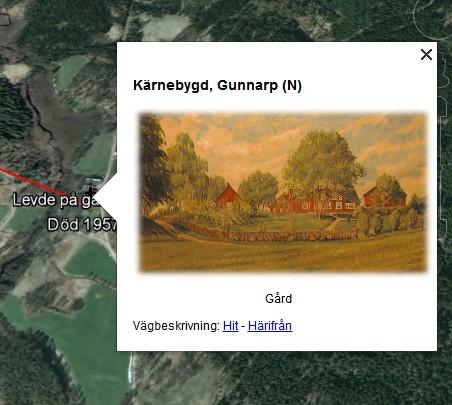

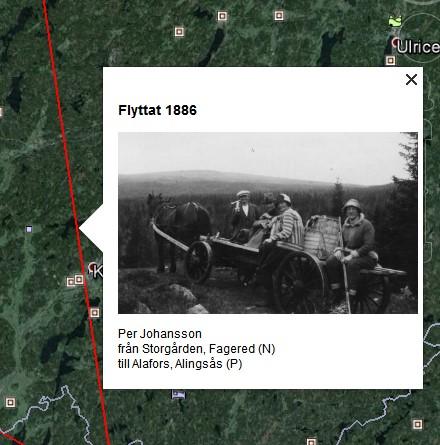

69 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 67 Här ser du hur bilder kan uppträda i händelser för bosättning, flyttning. Bild och beskrivning för en ort kan också visas.

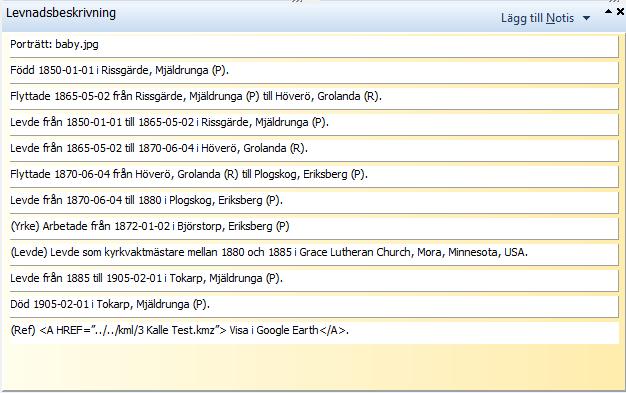

70 68 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Använd KMZ-filer i din HTML-export Genom att reservera t.ex. Referens-notisen eller notisen Extra text att ta med bara i HTML-exporten, kan du i denna skriva speciell HTML-kod som visar en klickbar text. När du klickar på denna kan du t.ex. aktivera visningen av en KMZ-fil för visning i Google Earth. Skapa först en ny mapp KML i HTML-mappen. Placera personens KMZ-fil i denna mapp. Sist bland alla personens notiser placerar du t.ex. en referensnotis med en rad som innehåller följande HTML-kod: <A HREF=../../kml/3 Kalle Test.kmz > Visa i Google Earth</A> Nedan ser du hur webbsidan med ansedeln ser ut i Utforskaren. Om du inte ser den här kan du öppna den i din webbläsare Internet Explorer.

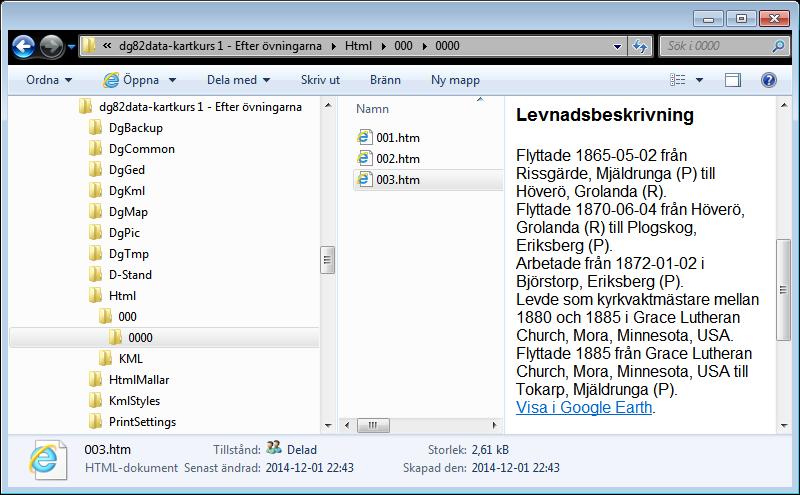

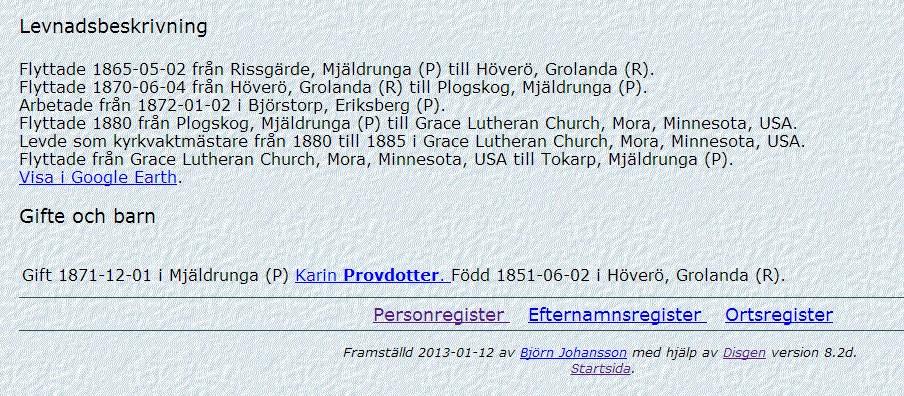

71 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 69 Och så här ser den klickbara texten ut i hans HTML-ansedel i webbläsaren: När du klickar på raden Visa i Google Earth kommer Kalle Tests levnadsbana att visas på Googlekartan. Förklaringar till HTML-koden <A..>Visa i Google Earth</A> talar om att uppgiften är ett s.k. Ankare som definierar hypertexten, dvs den klickbara texten Visa i Google Earth i webbläsaren. HREF= talar om vad hyperlänken pekar på. När du klickar på hypertexten kommer den angivna filen att aktiveras.../../kml/3 Kalle Test.kmz detta är filnamnet + sökvägen inom HTML-mappen från platsen för personens HTML-kod med ovanstående text till platsen för filen. Två prickar före snedstrecket i sökvägen indikerar att webbläsaren letar i den överordnade mappen.

72 70 Kartfunktionen i Disgen 2018, Studiehandledning Del 1 Lite kartteori Varje punkt på jordklotet anges med koordinatvärden. Det är s.k. sfäriska koordinater angivna i latitud och longitud. Man talar om olika referenssystem, d.v.s. modeller av jordklotets form. Man använder en modell i form av en ellipsoid (jämför med en något tillplattad apelsin). Det finns en äldre referensmodell med namn Besssel 1841, som bl.a. används i Rikets Nät RT90. En annan benämns WGS 84 i vilken de flesta GPS-koordinater anges. En senare något mer exakt europeisk referensmodell heter GRS1980. Vårt senaste referenssystem SWEREF99 bygger på denna modell. Skillnaderna mellan dessa modeller är för oss försumbara, avståndsdifferenserna är bara några decimeter. För att skapa en plan projektion av den krökta jordytan, används på våra breddgrader två olika projektionsprinciper, nämligen den koniska och den cylindriska. Den koniska används för småskaliga kartor över norra halvklotet och som täcker större ytor. Man sätter en papperskon på jordklotet och låter jordytan projiceras på denna. Bästa noggrannhet får man förstås längs den breddgrad där konen ligger an mot (eller skär) klotet. Den cylindriska lämpar sig bra för både små- och storskaliga projektioner. Det är denna projektion som används i Sverige för våra rätvinkliga kartor i RT90 och SWEREF 99 TM. En papperscylinder placeras längs jordytan i nord-sydlig riktning och jordytan avbildas på denna. Bästa noggrannhet får man vid cylinderns anliggning längs den s.k. medelmeridianen. När vi blandar moderna rätvinkliga kartor i RT90 eller SWEREF 99 TM med historiska kartor som ofta saknar definierad projektion, i bästa fall är ritade med en konisk projektion, blir det skillnader i platsers lägen. För att anpassa olika kartor till en gemensam projektion, oftast till en rätvinklig projektion talar vi om georeferering; dvs en viss förvrängning görs av kartbild så att den blir anpassad till det gemensamma referenssystemet, i Disgens fall RT90. Detta är nödvändigt för att kunna jämföra kartor i olika skalor och över tiden, se hur ändringar i gränser och fastigheters utbredning, jämföra hur vägar och odlingslandskap har förändrats etc.. Läs mer om principerna att bestämma punkters position på jordytan på Lantmäteriets webbsida För att bestämma olika platsers exakta koordinater kan man gå till olika positionstjänster på nätet. Exempel på dessa är Eniro ( och Hitta ( för svenska platser och Google Maps ( för platser över hela världen.
