1 Framtidens förnyelsebara energi kommer från biomassa Med fokus på argumenten! Bengt- Erik Löfgren PelletsFörbundet Vi är ett förbund som vill stå nära affären PF har idag nästan 90 medlemsföretag Omkring 75 % av pelletsproduktionen i Sverige Fem kategorier medlemsföretag Vi vill stärka varumärket Bioenergi & Pellets Utmaningen ligger i våra händer Samverkan och samarbete är nyckelord 1

2 Varför ska man vara medlem? Som medlem i en branschorganisation tror man på att om man agerar tillsammans ger det ett bättre resultat än då man agerar enskilt var för sig Statistik och Marknadsinformation Vårt medlemsbrev Almedalen 2018 Klimatklivet Myndighetskontakter Innovationskluster Bioenergi SCAC Swedish Clean Air and Climate Research Program Skrotningspremie National Licenser Enplus Certifierad Bioenergiinstallatör enlig RES-direktivet Serviceorganisation för pelletsvärme Vi behöver göra det osynliga synligt... Om Heta Utbildningar Om stora tal vi inte förstår Allmänt om energiläget Hinder och möjligheter Bioenergi i framtida marknader Spaning in i framtiden Vad bör en serviceinstallatör kunna? Rundvandring i skolans energilab 2

3 1 000 kr = 1 mm kr = 1 cm kr = 10 cm 1 miljon kr = 1 m 10 miljoner kr = 10 m 100 miljoner kr = 100 m 1 miljard kr = 1 km 1 km 300 m Nästan alla transporter i världen görs med fossil energi... 3

4 Världens livsstil badar i olja - Omkring 80% av världens energikonsumtion kommer från fossil energi som t ex olja, kol och gas ledande klimatforskare från hela världen menar att vi har max 10 år på oss att vända utvecklingen vi snarare ökar än minskar vår globala användning av fossil energi lit per sekund blir 85 miljoner fat (barrels) per dag vilket i en lång rad skulle räcka 1.6 varv runt jorden km På ett helt år, blir det 31 miljarder fat med olja - som travade på varandra räcker 60 gånger till månen.. 4

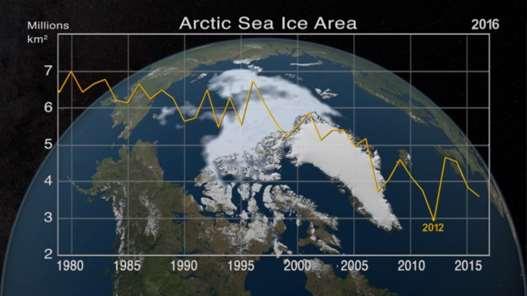

5 Vi vet att att extremväder blir allt vanligare och att isen i arktis och på Arktis och Grönland minskar. 5

6 - När jag tittade mot horisonten och såg solen stiga upp över en mörk jord, var det enkelt att se hur otroligt tunn vår atmosfär är. Men den är hela vår sfär av liv så det är bäst att vara rädd om den. Christer Fuglesang Klimatfrågan är bara en av flera andra miljöproblem Partiklar Den största källan till utsläpp av Black Carbon (sot) är användning av ved för uppvärmning av bostäder, lokaler, etc. Nya rön visar att sot kan bidra till förändringar som sker vid Nordpolen, såsom ökad avsmältning av havsis och snö och värmande atmosfär temperaturer. Marknära ozon Marknära ozon bildas genom kemisk reaktion mellan kväveoxider (NOx), flyktiga organiska ämnen (VOC, NMVOC d.v.s. nonmethane VOC ) och kolmonoxid (CO) under inverkan av solljus. Försurning Utsläpp som är försurande är svaveldioxid (SO2) och kväveoxider (NOx). De kommer huvudsakligen från el- och värmeproduktion, vägtrafik och industri. 6

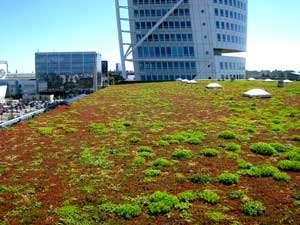

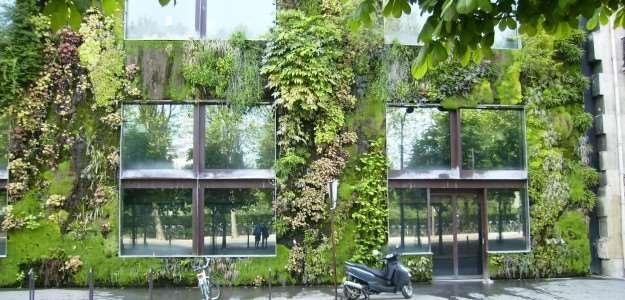

7 Framtidens måste bli grönare Fångar upp och bromsa regnvatten så att inte dagvattensystemen kollapsar, hindrar föroreningar att spolas ut i våra vattendrag Hindrar föroreningar att spolas ut i våra vattendrag Temperaturutjämnade för byggnaden, minskar behovet av både värme och kyla Bra för den biologiska mångfalden och för stadens miljö Det finns ett allt bredare medvetande om att vi inte bara lever på vår planet utan att vi alla också är en del av den att alla naturresurser som vi förbrukar också är en del av samma planet jordens befolkning konsumerar redan idag 50 % mer av jordens tillgångar än vad jordens kan återskapa varje år. För att överleva på lång sikt skulle vi behöva 1 ½ planet 7

8 Låt mig då kort presentera Sverige. Vi är ungefär 10 miljoner invånare i vårt land. Ungefär 85% av oss bor i våra tätorter Vi har inga egna gas- olje. eller koltillgångar.... Men Sverige är ett viktigt föregångsland......vi ligger i den absoluta frontlinjen när det gäller miljötänk. men om alla på jorden skulle ha samma livsstil som vi svenskar. men Sverige har ändå kommit en bit på väg 8

9 .och om alla på jorden skulle leva som Nordamerikanerna gör vi måste alla förändra vårt sätt att leva Visst är vi på spåret Klimatavtalet i korthet : Det allra viktigaste i överenskommelsen är målsättningen att ökningen av den globala medeltemperaturen ska stanna väl under 2 grader och ansträngningar ska göras för att hålla temperaturökningen under 1,5 grader, att länderna ska uppdatera sina klimatåtgärder vart femte år och att klimatbiståndet ska öka. men det finns också orosmoln 9

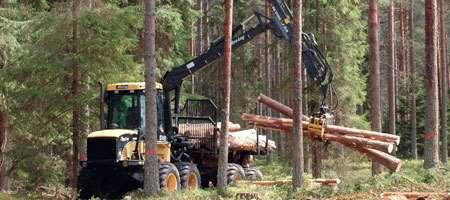

10 Internationell lobby Hållbarhet & Biodiversitet Vi kapar nästan inga träd för att elda upp! - vi utnyttjar skogsbrukets biprodukter Skogens tillväxt är större än vad vi avverkar Ett ansvarsfullt skogsbruk är naturligtvis nödvändigt Bioenergi skapar jobb och välfärd även utanför storstadsområdena Lokal och trygg energkälla Ett ansvarsfullt skogsbruk ökar tillväxten Gallring och avverkning vid rätt tidpunkt ökar tillväxten och avkastningen för skogsägare Hela 50 % av det som avverkas blir biprodukter (grot, bakar, sågspån etc ) En välskött skog växer snabbare och binder mer koldioxid än en gammal skog Så länge skörden av biomassa är lägre än tillväxten i skogen är bioenergi i det närmaste koldioxidneutral 10

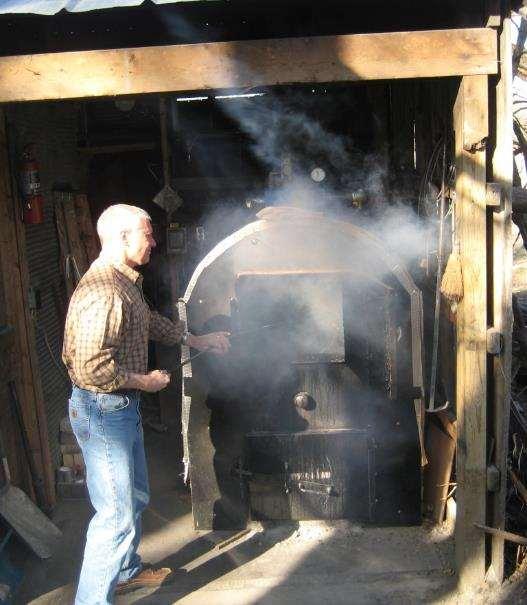

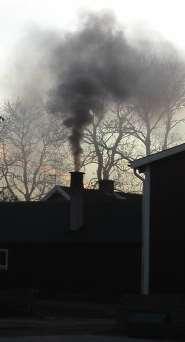

11 Dålig eldningsteknik orsakar många klagomål. Partiklar & oförbrända kolväten Små partiklar genereras vid förbränning av kol, olja och biobränslen samt från förbränningsmotorer, speciellt dieselmotorer. Små partiklar bildas också i atmosfären när gaser som svaveldioxid, kvävegaser och flyktiga organiska ämnen, emitterade från förbränning, omvandlas genom kemiska reaktioner i luften. Under 1990-talet har forskningsresultat visat att luftföroreningshalter som idag är vanliga i Europa är hälsofarliga. Partiklar som penetreras direkt ner i lungorna kan orsaka allergier och andningssjukdomar såväl som cancer. 11

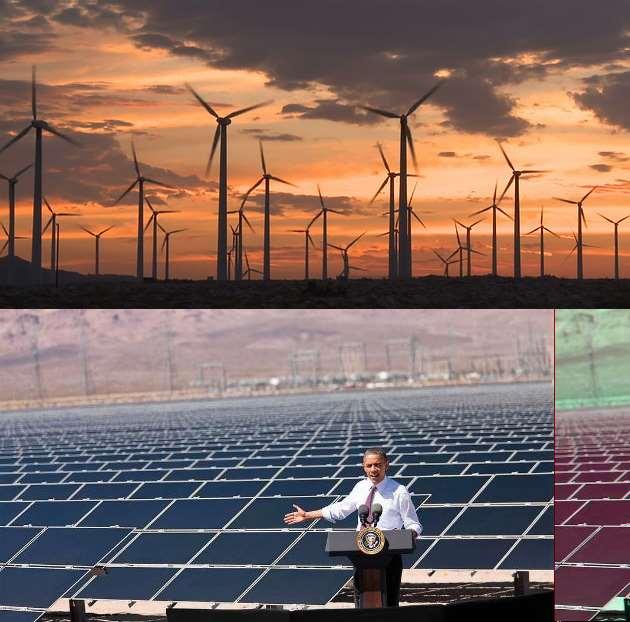

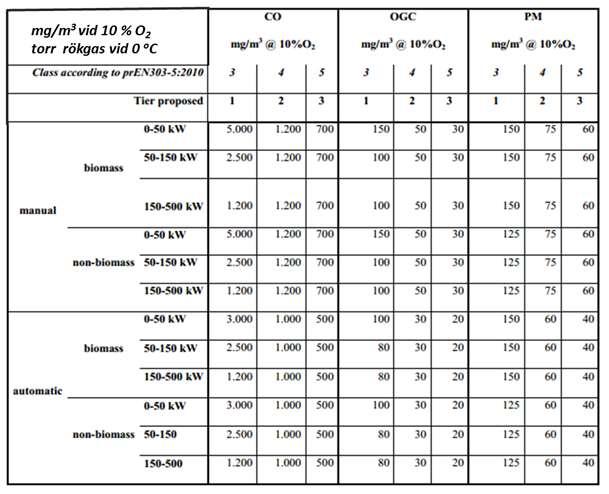

12 Nya och strängare krav i de nya ecodesignkraven Lagkrav vid 10% O 2 från Verkningsgrad :77%, dock 75% för pannor upp till 20 kw Partiklar: 40 mg/m 3 för automatiska stokereldade pannor, 60 mg/m 3 för manuellt eldade pannor OGC: 20 mg/m 3 för automatiska stokereldade pannor, 30 mg/m3 för manuellt eldade pannor CO: 500 mg/m 3 för automatiska stokereldade pannor, 700 mg/m 3 för manuellt eldade pannor NO X : 200 mg/m 3 för automatiska stokereldade pannor, 350 mg/m 3 för manuellt eldade pannor Överensstämmer med krav enl EN klass 5 (upp till 300 kw) 12

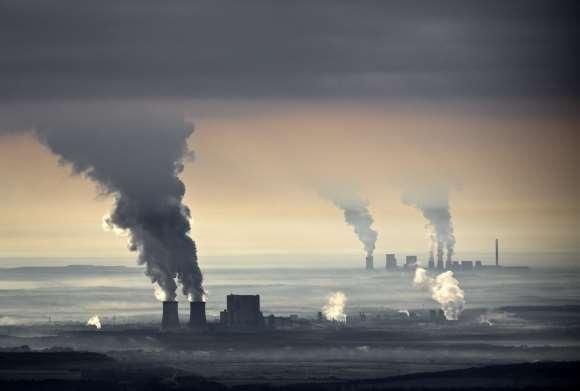

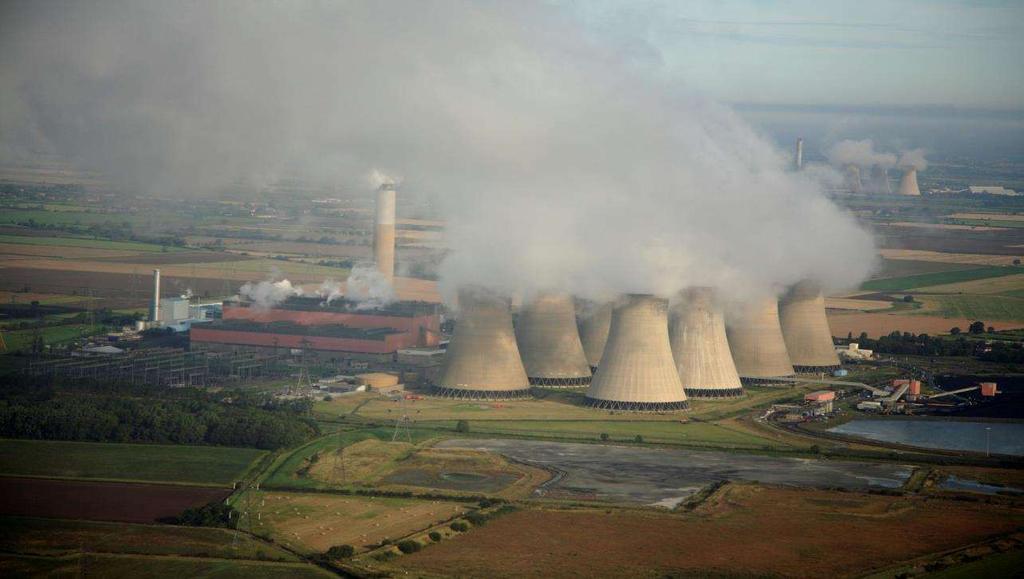

13 Tänk efter! Var kommer elen ifrån Två hål i väggen Förståss!! Mer än hälften av all el som produceras i världen kommer från koleldade kraftverk... För att tillverka 1 kwh elström måste man elda mer än 3 kwh med kol 13

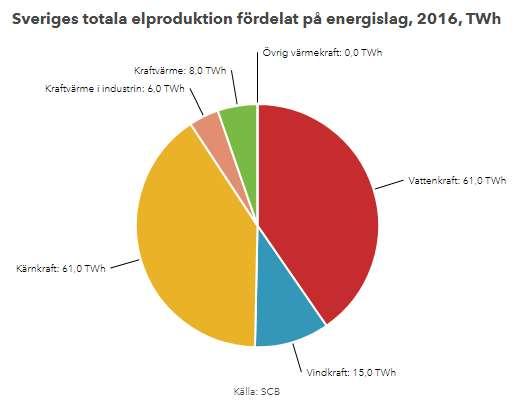

14 Hur är det med kärnkraften?? En lösning eller fälla tillverkade svenska kärnkraftverk 54 TWh elström, men kylde samtidigt bort 100 TWh direkt ut i havet TWh är ungefär lika mycket som den svenska massaoch pappersindustin (78.9 TWh), stålindustrin (21.0 TWh) och verkstadsindustrin (10.5 TWh) använder tillsammans. Hur miljövänlig är t ex en elbil eller elbaserad uppvärmning? + Inga eller mycket små lokala emissioner! + En elmotor har mycket bättre verkningsgrad än en förbränningsmotor! + Många fördelar inom tätbebyggda områden - Begränsad räckvidd och långa laddtider - Ofta begränsad kupevärme vintertid - Dyrt/svårt att lagra el Miljönyttan avgörs helt på hur elen som används har producerats! 14

15 Resultat /Effekter: Jämförande utsläpp av växthusgaser (CO 2 ) 3 kbm olja Lika med kwh elström (värme) -om den produceras av kol 8 ton 21 ton Miljökostnad (Avgift): 8 x SEK = SEK/år Miljökostnad (Som den borde vara) 21 x SEK= SEK/år Så illa det kan gå. På Gotland finns bl a: skogsägare äger hektar skog (75 % tall) avverkning skogskubik, uttag 550 GWh bioenergi Jordbruk är en viktig näring, vart tredje gotländskt företag med förre än 50 anställda verkar inom de areella näringarna Den vanligaste värmekällan i hushåll är biobränslen ( MWh) och el ( MWh) Fjärrvärmen i Visby eldas med biobränslen (dock ej CHP) 29 GWh biogas produceras på Gotland av tre företag som fått bidrag via Klimatklivet Kommunen har investerat i Biogasbussar, sopbilar etc, det finns fyra tankställen på ön Energifabriken tillverkar HVO och har två tankstationer Gotlands Värmepellets tillverkar nästan ton pellets på ön Gotfire AB är tillsammans med ett antal installatörsföretag specialiserade på bioenergialternativ och så vidare. Laddbara fordon, såväl personbilar, bussar och lastbilar som färjor och arbetsmaskiner kan, genom att de drivs på el, öka efterfrågan av el på Gotland samtidigt som både de lokala emissionerna och klimatpåverkan minskar. Det skulle kunna möjliggöra mer lokal förnybar elproduktion via vind- och sol genom att efterfrågan på el ökar 15

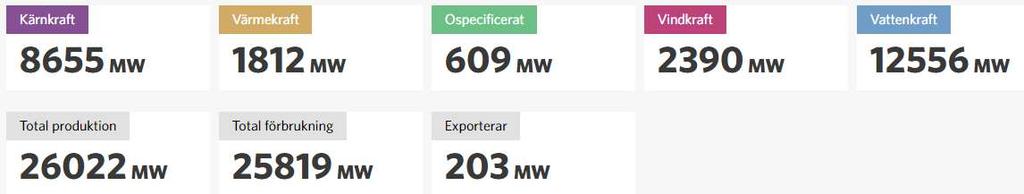

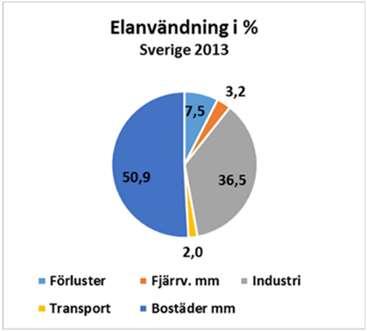

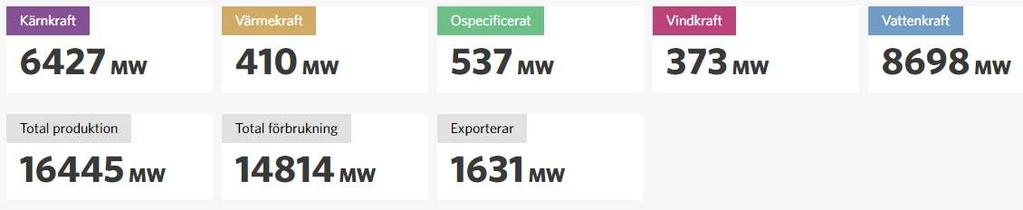

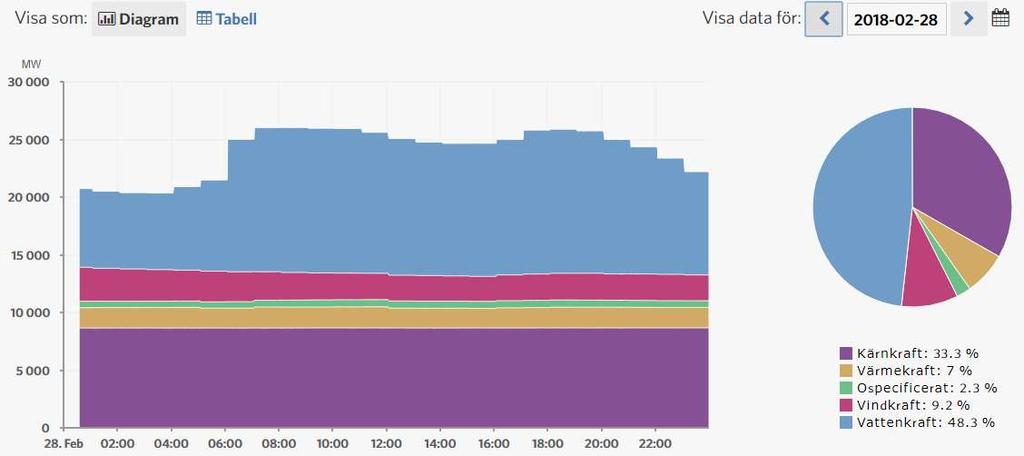

16 Tänka mera effekt och exergi istället för energi! Elanvändningen i Sverige år 2016 var 140 TWh Det är stor skillnad på kw och kwh! - Industrin 50 TWh (36 %) - Bostäder- och service 72 TWh (52 %) varav elvärmen står för drygt 30 TWh (21 %) - Transportsektorns elanvändning 3 TWh (2 %) Den stora andelen av elström till uppvärmning (30 TWh) skapar allt större problem under vinterperioden - När det är riktigt kallt kan över 50 % av all tillgänglig elproduktion gå åt till att få 20 grader varmt. - Detta med dagens elproduktion där kärnkraften fortfarande (2016) ger 61 TWh elenergi. Skillnaden mellan vinter och sommar. Effektbehovet den 28 feb pikade på MW - Kärnkraften (33,3 %) - Vattenkraften (48,3 %) - Vindkraften (9,2 %) (Karlshamnsverket startades i februari) Effektbehovet den 15 juni pikade på MW - Kärnkraften (39,1 %) - Vattenkraften (52,9 %) - Vindkraften (2,3 %) Kommer vi över huvud taget att tillåta el för uppvärmning redan i en nära framtid?? 16

17 Kommer vi över huvud taget att tillåta el för uppvärmning i framtiden?? Är det rätt att använda el för att få 20 o varmt? Effektbrist och elvärme Problemen uppstår när det är som kallast Det pågår en massiv omställning till elbaserade uppvärmningssystem Värmepumpar presenteras som rena och miljövänliga Det borde vara uppenbart att vi inte kommer att tillåta el för uppvärmning redan i en nära framtid I valet mellan att stänga ner en landsända eller några större industrier är jag övertygad om att våra politiker väljer någon form av effektskatt 17

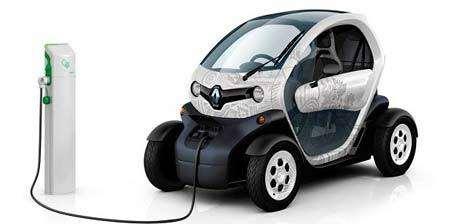

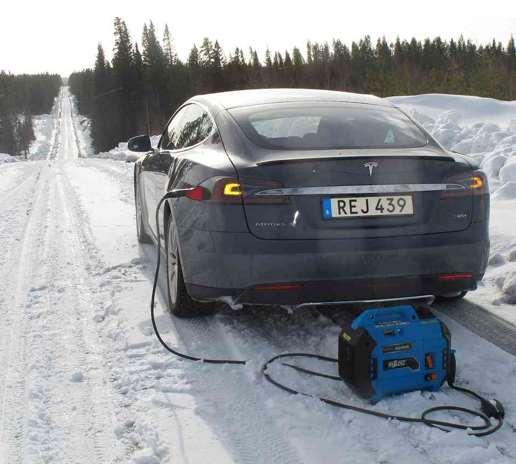

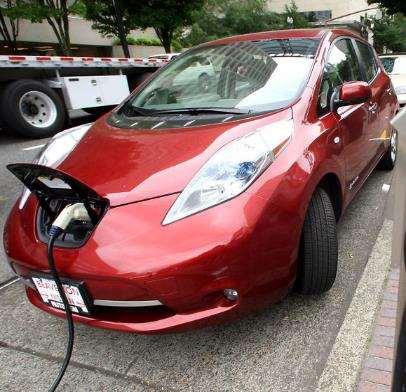

18 Elbrist på resan Planering och Förberedelser blir allt viktigare Elbilar kräver också mer energi på vintern och behöver snabbladdas även när effektbehovet är som störst Vad händer med andrahandsvärdet på en elbil när utvecklingen av batterier går framåt? Kommer vi bara att få ladda våra elbilar på sommaren eller när det blåser järnet? Biogas och biodiesel är betydligt säkrare alternativ för transporter på våra vägar Vilken väg ska/vill vi egentligen välja? 18

19 Samband mellan CO 2 och temperatur Trolig nivå kring år ppm! Point of no return Carbon Dioxide Levels: Ancient and Modern 400 ppm Här är vi idag! The industral age: ppm 200 ppm Years ago Metangas är en tickande bomb. Växthusgasen CO 2 har stått högt på klimatdagordningen de senaste åren. Men även metangas, trots att den är ganska kortlivad, sera som ett påtagligt hot för den mänskliga civilisationen. Under senaste året har forskarna konstaterat att havsbotten utanför Sibirien och Alaska läcker metangas i förvånansvärt stor utsträckning. Metan bidrar omkring 22 gånger mer till växthuseffekten än en motsvarande mängd CO 2. Den sibiriska tundran binder enorma mängder metan. Men de senaste årens globala temperaturstigningar betyder att permafrosten nu börjar tina och därmed friges metanet. 19

20 Tillbaka till Framtiden Mycket kritik och rädsla! -vi kommer att kastas tillbaka till 1800-talet.. Är det möjligen så att vi inte ser skogen för alla träd? 20

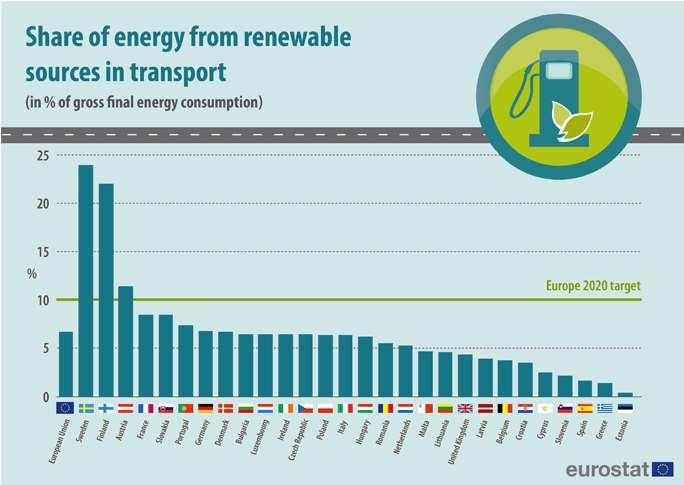

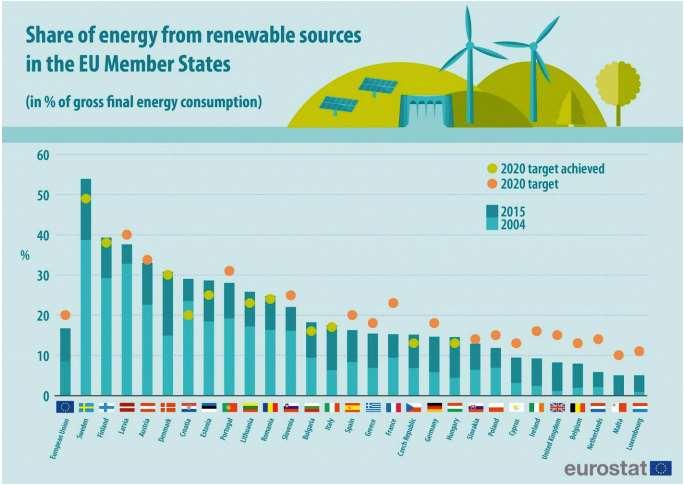

21 Vi kan inte blunda för bioenergin Det finns dessutom en stor potential för export av teknik och kunskap inom förbränningsteknik Hela 37 % av all energianvändning i Sverige kommer i nuläget från bioråvara, varav merparten är restprodukter från skogsindustrin Klimatutmaningen kräver både energieffektivisering och mer förnybar energi och hållbar biomassa Globalt ger bioenergi mer energi än alla andra förnybara energikällor tillsammans Vi har värdefull kompetens när det gäller anläggningar för förbränning av olika slag av biobränslen, antingen för enbart värmeproduktion eller för samproduktion av el och värme Inom fjärr- och närvärmemarknaden är våra företag och kunnande i världstopp. Alltmer avancerade bränslen och förbränningstekniker tas fram av våra företag och forskare Vad är biomassa? Biomassa är allt organiskt material som kommer från växternas fotosyntes. Vid fotosyntesen bildas, med växternas klorofyll, syre ur koldioxid, vatten och solenergi. 21

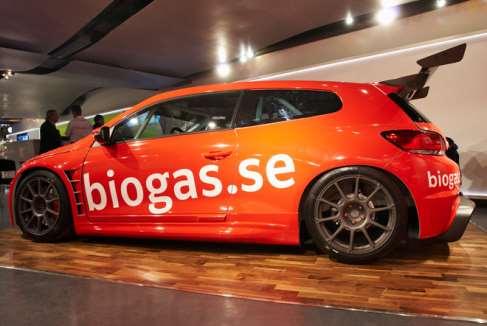

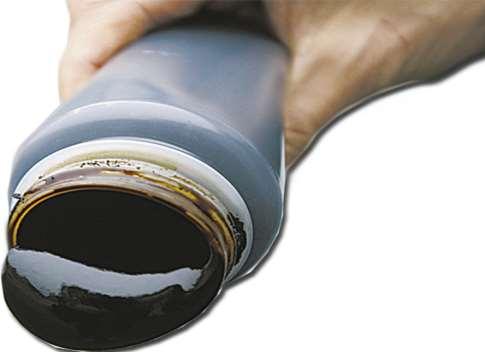

22 Bioenergi är omvandlad och lagrad solenergi Inte bara skogsbränsle! Avlutar Står för nästan 1/3 av bioenergianvändningen. Används inom skogsindustrin, men kan även jäsas till etanol eller förgasas till syntesgas. En gas som sedan konverteras till metanol, DME eller syntetisk diesel. Trädbränslen Hit räknas skogsbränsle, energiskogsbränsle och återvunnet trädbränsle. Trädbränslet kan förädlas till pellets, briketter eller träpulver och även användas för att tillverka biodrivmedel via förgasning. Åkerbränslen T ex halm, spannmål, oljeväxter och restprodukter från jordbruket. Gödsel är ett exempel på åkerbränsle. Energin kan omvandlas till drivmedel (etanol, biodiesel, biogas). Torv Torv anses vara ett mellanting mellan förnybart och fossilt bränsle. Enl EU är torv ett fossilt bränsle, medan Finland och Sverige klassar det långsamt förnybart. Avfall Organiska restprodukter som sorterat hushållsavfall och restprodukter från livsmedelsindustrin räknas ofta som biobränsle. Mer än hälften av avfallet bränns i fjärr- eller kraftvärmeverk. En del rötas för produktion av biogas. Sverige har ledartröjan (?) 22

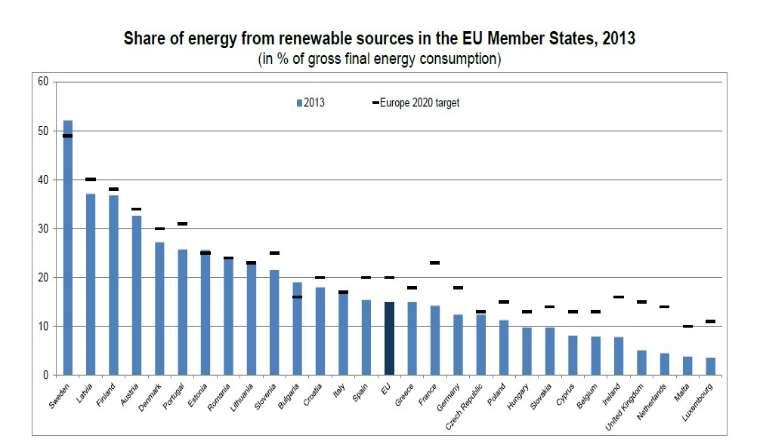

23 . vi är förmodligen bäst i världen. HEJA SVERIGE Svält & elände? 23

24 Vår svenska BNP har ökat medan CO 2 -emissionerna minskat En viktig orsak till att vi lyckats bryta kopplingen mellan ökad välfärd och ökade utsläpp är användningen av bioenergi % + 43 % - 25 %..ungefär hållbara jobb, huvudsakligen på landsbygden Bioenergi BNP CO 2 -emissioner PelletsFörbundets Serviceorganisation PelletsFörbundet har noterat att kunder som är i behov av service ibland har svårt att hitta den hjälp man behöver. Målsättningen är att det i de flesta fall ska räcka om den som behöver hjälp ringer ett samtal till det serviceföretag man upplever passar bäst. Alla vill/kan inte serva alla fabrikat, men tror ändå att man genom att ta hjälp av kollegor kan lösa de flesta problemen som uppstår. Vi är nu 50 st företag som hjälper till med service, men vi vill gärna bli fler. 24

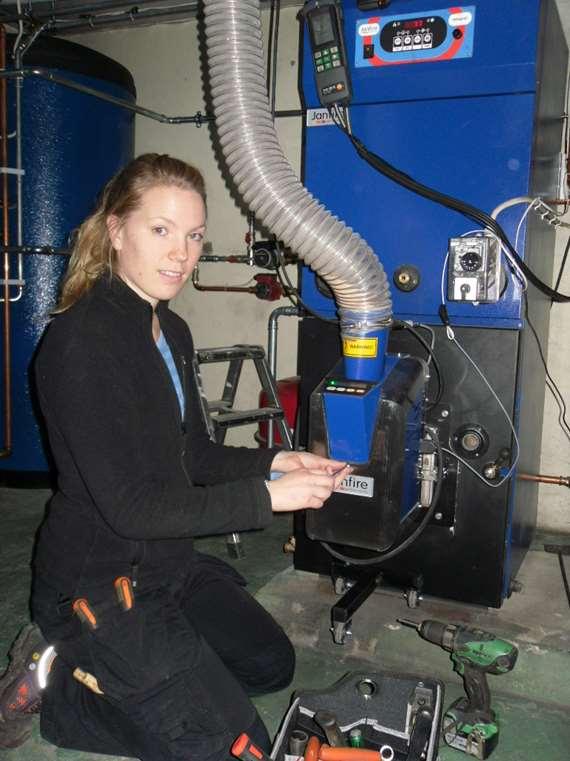

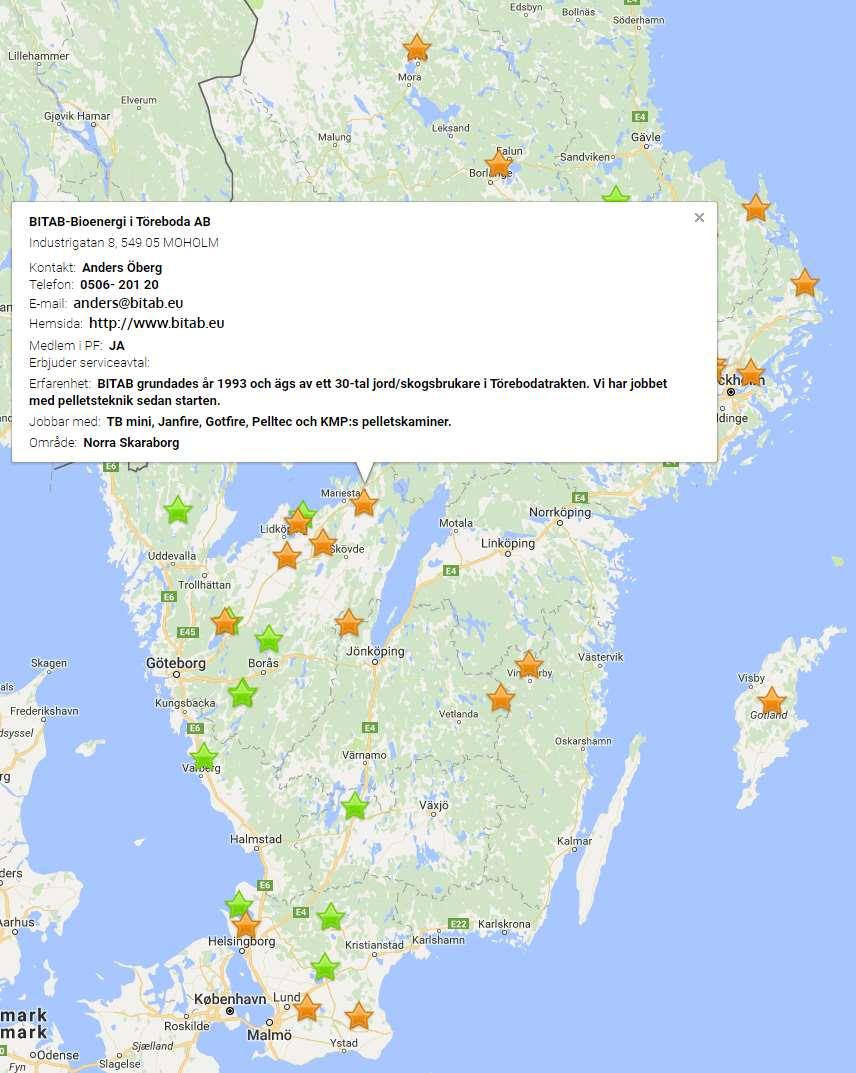

25 Tar vi vårt ansvar? Vårdar vi våra kunder? PFs serviceombud ska ha bred kunskap om våra bransch produkter och vara utbildade. Att anlita ett serviceombud ska vara en trygghet! Hur kan vi bli bättre? Ett innovation handlar om att utveckla affärer Förr handlade innovation om att ta en uppfinning ut på marknad. Modern innovationskultur fokuserar istället på att skapa kundvärde Utmaningen i innovationsarbetet är snarare att möta kundens behov med det bästa kundvärdet, det vill säga att bygga ihop helheten så lösningen blir tillgänglig, intressant och prioriterad Det handlar om mycket mer än att bara utveckla en produkt. Det handlar om att utveckla nya kundvärden, som gör att kunden känner att produkten är något man vill ha Se möjligheter i den förändrande värld vi lever i. Vi ska skapa nya kundvärden, något som är nyttigt för någon. 25

26 Bemöta osaklig information! Vad är det för budskap som sprids? - Hinder och möjligheter - Framtida marknader - Fokus på rätt argument kansliet@pelletsforbundet.se Telefon PelletsFörbundet menar att det är dags för en skrotningspremie 26

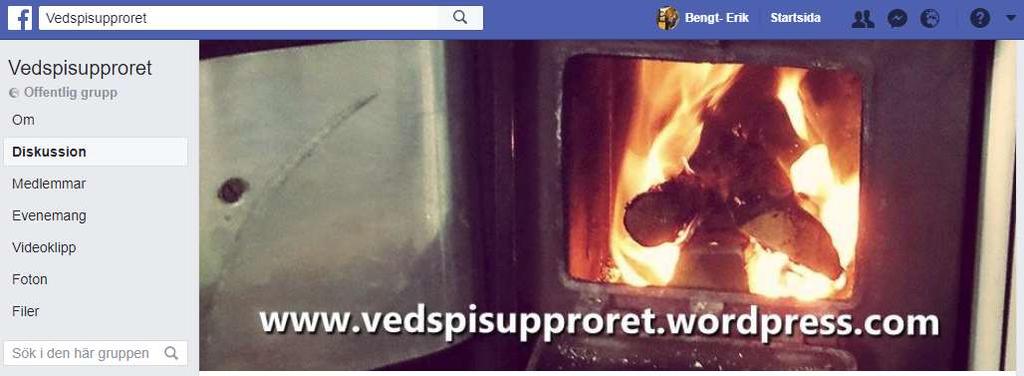

27 Boverket uppdrag att lämna förslag vid byte av fastbränsle-pannor och rumsvärmare. Boverket har valt att uppdatera BBR (2011:6) föreskrifter och allmänna råd, om utsläpp från byggnader med småskaliga fastbränsleanordningar uppfylls. Anmälningsplikten i plan- och byggförordningen (2011:338), PBF utökas så att samtliga byten av fastbränsleanordningar ska anmälas till kommunen. Boverket vill införa en skrotningspremie som ges för pannor eller rumsvärmare tillverkade år 2007 eller tidigare De ändrade reglerna infördes den 1 juli Det blir krav på att tillämpa de nya reglerna från och med den 1 juli Vedspisupproret på facebook har över följare.. 27

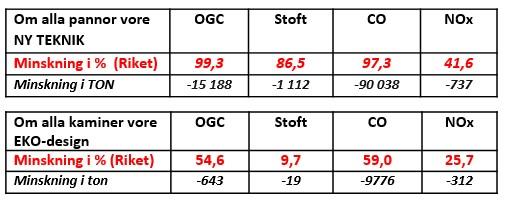

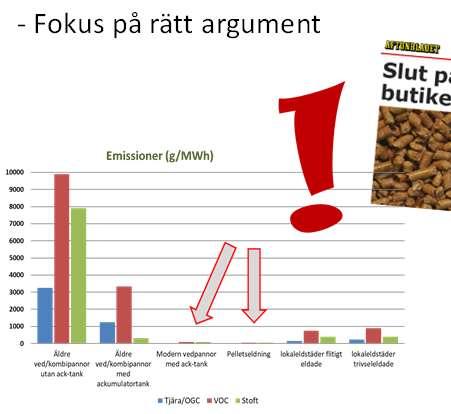

28 Låt oss fokusera på rätt problemområde. Emissioner (g/mwh) Äldre Äldre Modern vedpannor ved/kombipannor ved/kombipannor med ack-tank utan ack-tank med ackumulatortank Tjära/OGC Pelletseldning VOC lokaleldstäder flitigt eldade lokaleldstäder trivseleldade Stoft kansliet@pelletsforbundet.se Telefon PelletsFörbundet granskar underlaget När det gäller emissionsberäkningar har vi utgått ifrån de emissionsmätningar som RISE (fd SP) tagit fram och baseras på tester utförda av SP år 2007 och PF föreslår: kansliet@pelletsforbundet.se Ålderskrav på gammal teknik Bättre uppföljning vid installation Skrotningspremie Ej el-baserad uppvärmning Telefon

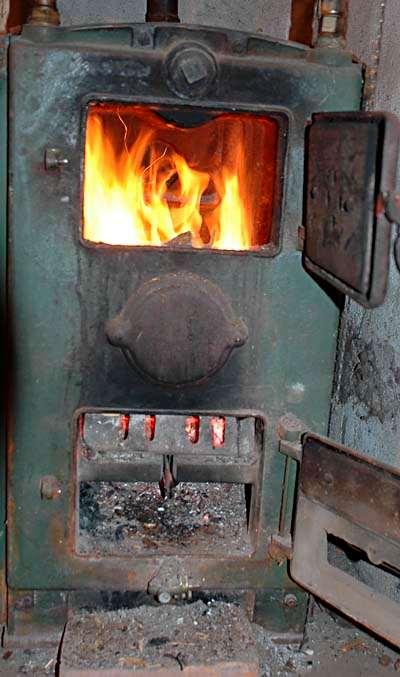

29 Nästan 40 % av alla fastbränslepannor uppfyller INTE kraven - 5% per år Fokus borde ligga på att få bort de gamla pannorna! kansliet@pelletsforbundet.se Telefon kansliet@pelletsforbundet.se Telefon

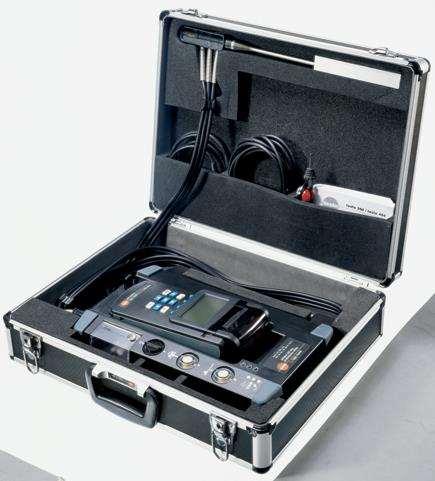

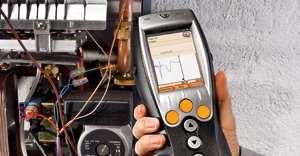

30 Därför är det så viktigt att mäta! Enda sättet att uppnå en optimal förbränning Undvika framtida problem Hjälp vid felsökning Ger ett objektivt kvitto på ett utfört arbete Blir krav vid ev. OPK Miljödokumentation Vad händer när du gör en rökgasanalys och intrimning? 30

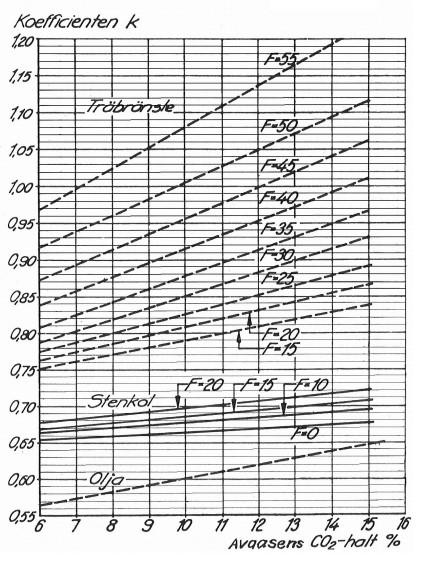

31 Grunden för en rökgasanalys Luftunderskott Luftöverskott Rökgasinnehåll Bränsle-Luft inblandning Anläggningens optimala arbetsområde Att mäta är att veta 1=1 (0% syre) Luftöverskott SIEGERTS FORMEL Vedens fukthalt F s = t g - t l CO 2. K F s = rökgasförlust i % t g = rökgastemperatur t l = lufttemperatur CO 2 = halt koldioxid i rökgas K = Koefficient enl fig t h Exempel: F s = ,0. 0,85 = 11,6 % 31

32 Förbränningsverkningsgraden - Beräkna med Siegerts formel - Börja med att göra en mätserie över c:a 15 min Beräkna medelvärdet för CO 2, rökgastemp och lufttemperatur Sätt in i formel och beräkna förlusten i % Förbränningsverkningsgraden V f V f = 100 (%) förlusten (%) Exempel: V f = ,6 = 88,4 % Verkningsgrader Det finns många olika sätt att ange en produkts "nyttoverkningsgrad" Pannverkningsgraden -beräknas utifrån förhållandet producerad energi och tillförd energi (t ex 75 / 90 x 100 = 83,3 %) Systemverkningsgraden -beräknas utifrån hela anläggningen där även förluster i ackumulatortanken, expansionskärlet och radiatorsystemet etc tas med Förbränningsverkningsgraden -beräknas utifrån tillförd energi minus summan av alla förluster i form av fri värme (rökgastemperatur), luftöverskott och andel oförbränt i aska och rökgaser (t ex 100 ( ) = 84 %) 32

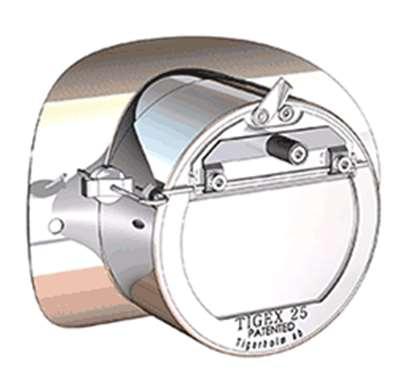

33 Förstå vad som händer! Dessutom krävs: * Rätt mängdförhållande mellan bränsle och syre. * Ett lägsta värde på tändenergin. Saknas någon av dessa faktorer sker ingen förbränning. kansliet@pelletsforbundet.se Telefon Hög och stabil förbränningstemperatur är nödvändig o C 1050 o C 1000 o C 950 o C 900 o C 850 o C 800 o C 750 o C 700 o C 650 o C 600 o C 550 o C 500 o C 450 o C 400 o C NOx Rätt Temperatur CO PAH Ättiksyra VOC Mätningar på moderna vedpannor visar att % av de totala utsläppen kan ske under de första minuterna efter uppstart 33

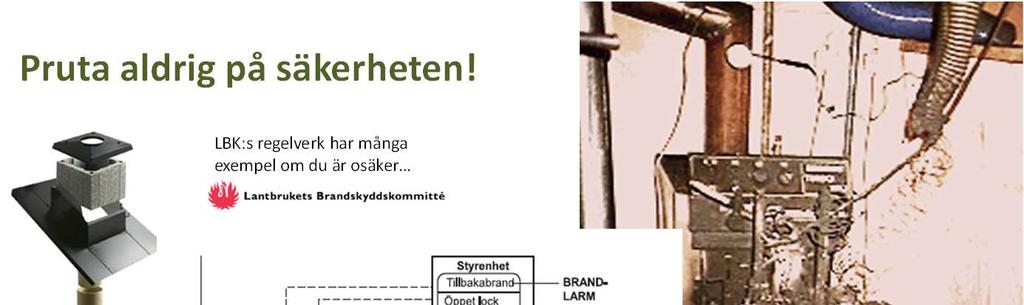

34 Pruta aldrig på säkerheten! LBK:s regelverk har många exempel om du är osäker Dammexplosion Kan inträffa med vilket brännbart ämne som helst om koncentrationen av damm är tillräckligt hög och om det finns en antändningskälla Ex Tändkällor: Svetsning, Rökning, Gnistor från elkontakter, Statiska urladdningar från exempelvis människor eller från pellets som gnider mot icke-antistatiskt plastmaterial. För pelletseldaren gäller det att tänka på följande: Bulkförrådet ska vara tätt mot pannrummet så att inte pelletsdamm når pannrummet och antänds av brännaren Använd inte icke-antistatiskt plastmaterial som inblåsningsrör till bulkförrådet. Se upp med inspektionsfönster av plast i bulkförrådet. Placera inte belysningsarmaturer inuti pelletsförrådet, sätt dom istället på utsidan med en glasskiva emellan. Används vakuum för att transportera pellets - se till att transportslangen är antistatisk. 34

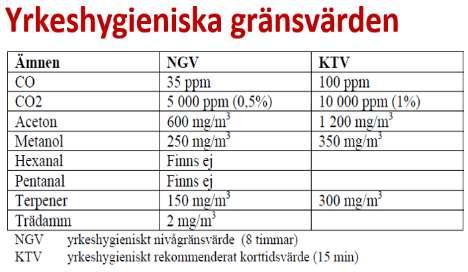

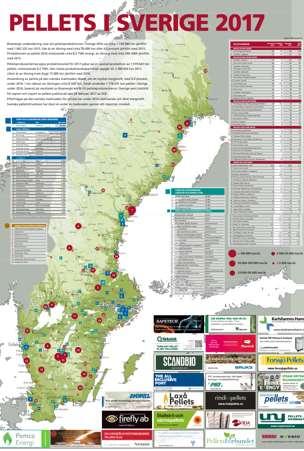

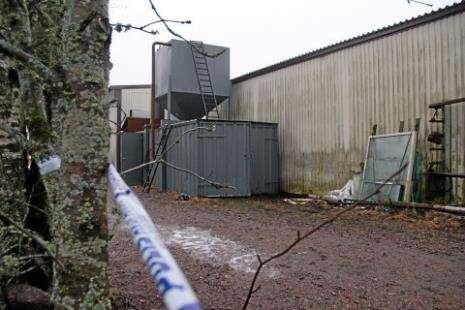

35 Dödsolycka i Falköping Den 18 feb 2014 omkom en 40-årig man i en pelletssilo Dödsorsaken har fastställts till Koloxidförgiftning Detta fallet har skett på ett arbetsställe, varför ett strikt arbetsgivaransvar gäller Varken syrebrist, koldioxid eller kolmonoxid ger några varningssignaler Olyckan sätter på nytt fokus få frågan om såväl myndighet, branschorganisationer och installatörer informerat tillräckligt om riskerna En sammanfattande utredning om riskerna har tagits fram av Urban Svedberg för Arbetsmiljö-verkets räkning Pelletsmarknaden är uppdelad i tre delar! EN ISO :2014 ger kvalitetsklasser och specifikationer för träpellets. För villapellets gäller klass A1 35

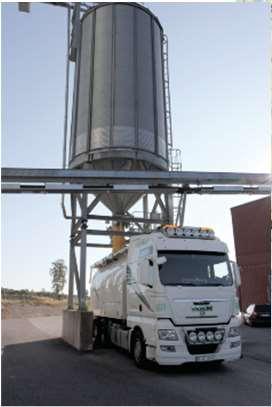

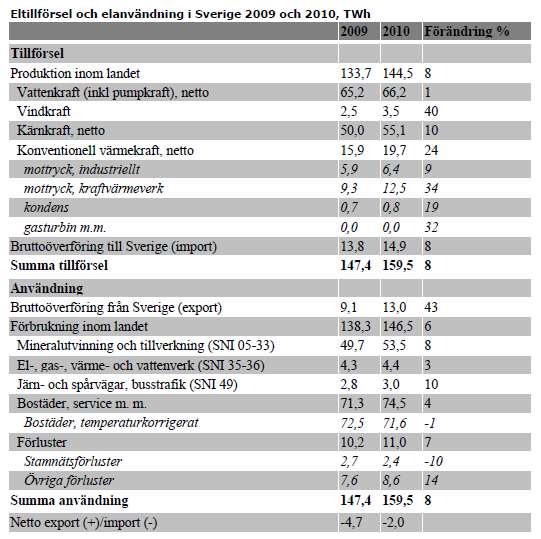

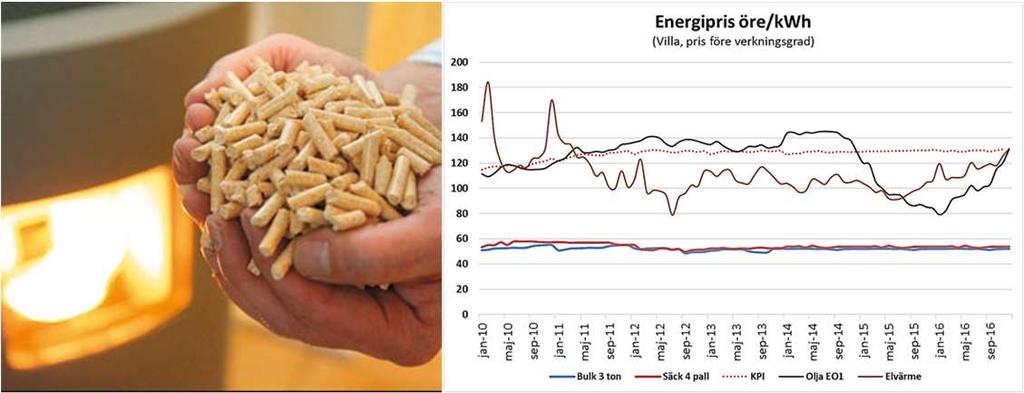

36 Energiinnehåll i olika bränslen Diesel MK1 och MK2: 9,772 kwh/lit Diesel MK3: 9,952 kwh/l Bensin: 8,720 kwh/l (Arvidsjaur- Jönköping 120,7 mil) Överföringsförluster Bulkbil lastar 35 ton = 35 x kwh = kwh Jmf överföringsförluster: x 7 % = kwh / 9,772 kwh = lit diesel lit / 5 lit/mil = 240 mil 159,5 11,0 = 0,069 (7 %) Träpellets ger ett stabilt energipris Ett starkt argument att välja pellets (eller annan form av bioenergi) är att du vet vad din värme kommer att kosta. Pris december 2017 = kr/ton vid bulkleverans (3 ton), kr/ton säckad 36

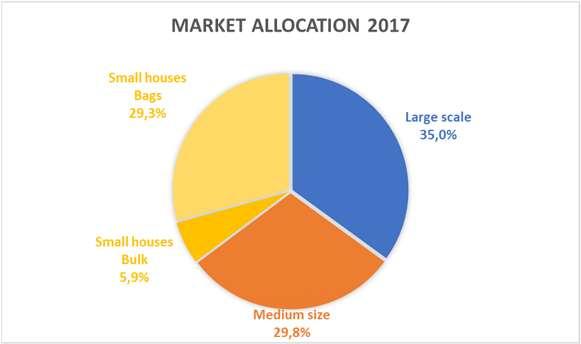

37 Marknaden för pelletsvärme (industri/mellanskala) Totalt användes c:a 12 TWh olja inom mellanskalan år 2016 (motsvarar ungefär 2,5 milj ton pellets) Kommunala/offentliga anläggningar har varit i fokus - svårt med offentliga upphandlingar Idag är det Klimatklivet som ger nya installationer - ganska lätt att få igenom projekt T ex vid senaste mötet 20 febr beviljades totalt beviljades totalt 592 miljoner kronor till energikonvertering där fossil energi ersätts med i första hand bioenergi. (1,2 milj ger 48 % i bidrag) I budgeten för 2018 utökas anslaget till klimatsmarta projekt i Klimatklivet till: 1,5 miljarder kronor 2018, 2 miljarder kronor 2019 och 3 miljarder kronor Marknaden för pelletsvärme (villa MSB) Villapannor 2008 Olja Ved trad Keramik Alla Ved Pellets Villapannor Diff % - 66 % - 24 % - 17 % - 21 % - 9 % Antalet värmepannor totalt minskar med ungefär 5 % per år Braskaminer 2008 Ved Pellets ? Braskaminer Diff % + 17 % > 1 % Varför ser vi inte pelletskaminen som ett alternativ? 37

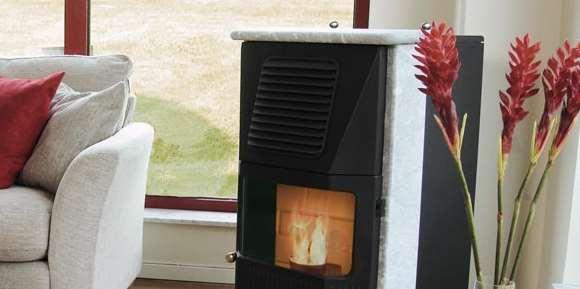

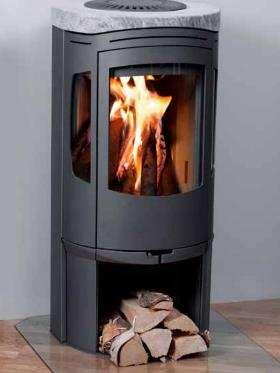

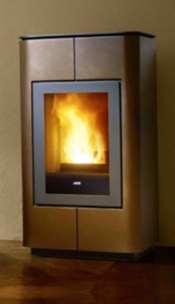

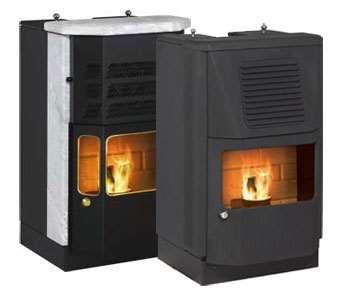

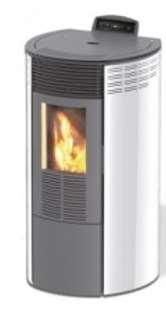

38 Varför ser vi svenskar inte pelletskaminen? - i Danmark installeras 2-3 pelletskaminer på varje vedkamin Antal vedkaminer st enligt MSB Antal Pelletskaminer st sotades enligt MSB (kan vara x2?) Pelletskaminer - bra för både plånbok och miljö Kan utan problem värma upp ett helt hus, det kan inte en braskamin Ger mer värme än braskamin - ventilerar bättre än luftvärmepump. En vattenmantlad pelletskamin producerar varmvatten som leds till en varmvattenberedare eller ackumulatortank. Ger värme billigare än stulen ved 14 h x 1,25 kr = 17,50 kr 24 h x 0,72 kr = 17,28 kr Pelletskaminen ger värme 24 timmar per dygn för 72 öre/kwh. Om veden är gratis och elen kostar 1,25 kr så måste det brinna i vedkaminen mer än timmar varje dag för att det skall vara billigare att elda med vedeldning än pellets 38

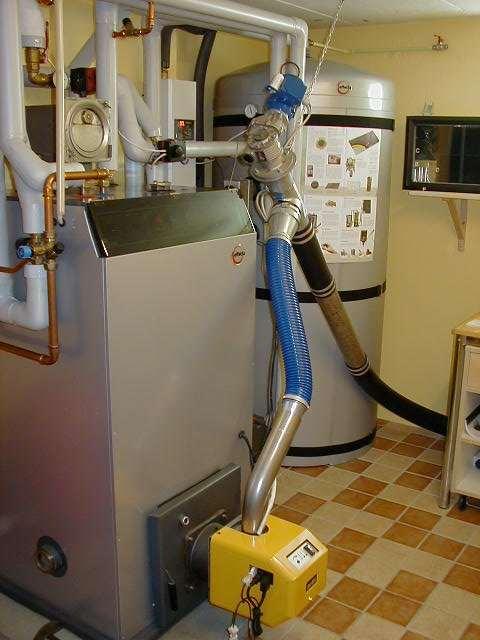

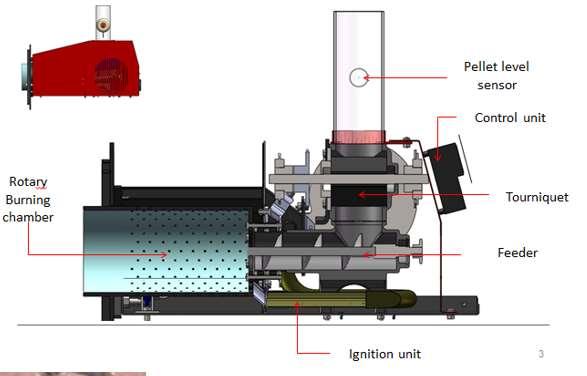

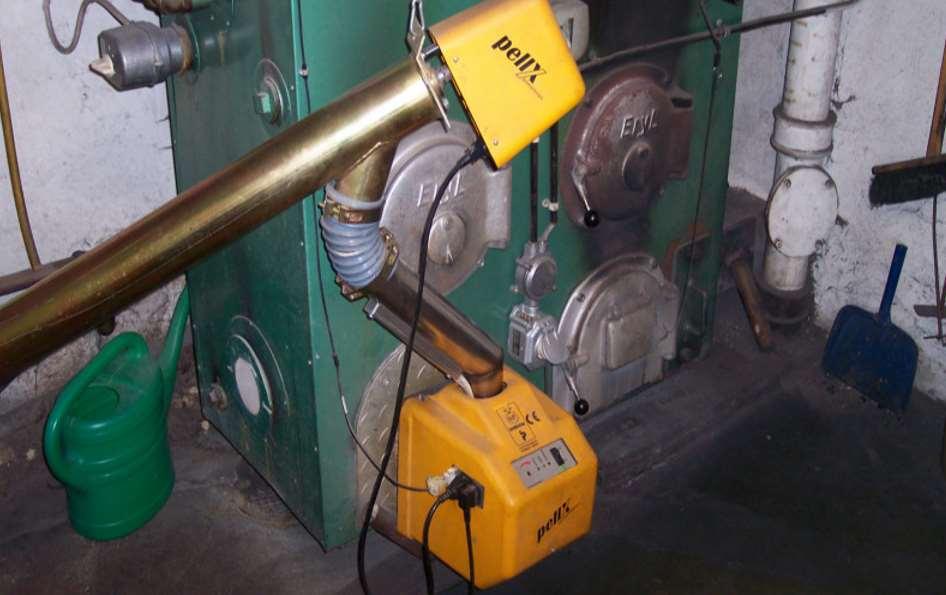

39 Vanligast (tidigare?) att konvertera en befintlig värmepanna Våra vanligaste pelletsbrännare. 39

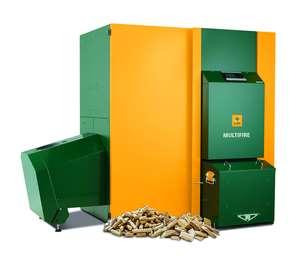

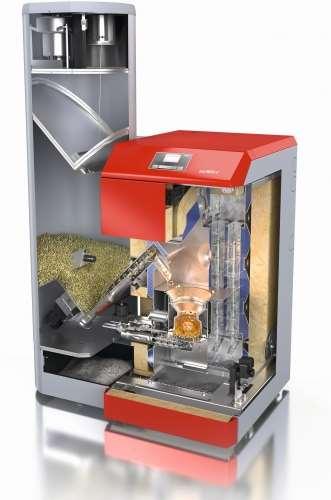

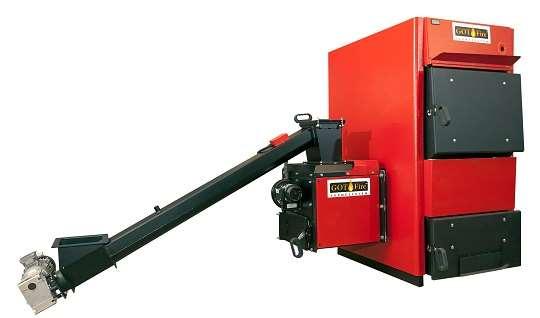

40 Dags att byta pannan? Rekommendera då en Integrerad pelletspanna! Byt om möjligt pannan om den börjar bli år eller äldre... När man bygger panna och brännare som en enhet- så får man bästa möjliga tillgänglighet, verkningsgrad och miljöresultat. Räkna med att du tappar omkring 5-15 % i verkningsgrad jämfört med en ny- och specialbyggd pelletspanna och en ny pelletsbrännare. Fliseldningstekniken har också utvecklats - men kanske lite i skuggan av pelletseldningen. Kan idag byggas med helautomatisk teknik Ger ett halverat bränslepris jämfört med pellets Kräver fler transporter och ett större bränslelager, risk för ojämn bränslekvalitet Kanske lite dyrare investeringskostnad (än pellets) 40

41 Min spaning in i framtiden MÅL: 100 % förnybar energi

42 Nej biomassan räcker inte till allt Jobben Tryggheten Klimatet Använd förnyelsebart Förbättra och byt ut gammal teknik Undvik The onödig Kyoto energianvändning pyramid Vi måste sluta använda elström för uppvärmning och tänka mer på exergi. Agrobränslen är lite annorlunda - liksom andra askrika bränslen! 42

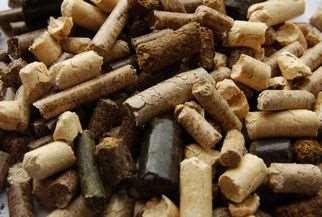

43 Halm, hampa, avrens, spannmål och andra stråbränslen är mycket besvärligare Svavel, klor och kväve Svavelsyra: Det allra mesta av svavlet i bränslet avgår i förbränningen som SO 2 eller SO 3 som sedan tillsammans med vatten bildar svavelsyra (eller svavelsyrlighet). En del bildar dock sulfater med kalium och calcium. Väteklorid (Saltsyra): Härstammar från bränslets innehåll av klor. Allt klor i bränslet avdunstar normalt varav uppemot hälften bildar saltsyra. Emissioner från spannmålseldning kan ge högre utsläpp än vad som tillåts i Avfallsdirektivet Salpetersyra: kan också bildas vid förbränning. Vanligen på grund av hög temperatur som gynnar kväveoxider med olika oxidationstal. Dessa reagerar sedan med vattenånga i luften och bildar HNO 3, vilket bidrar till försurningen av sjöar och vattendrag. Organiska syror: Milda syror som kan finnas kvar i rökgaser om förbränningstemperaturen är låg och förbränningen ofullständig Kväveoxider: Kväveoxider bildas då luftens syre och kväve reagerar vid höga temperaturer. Kväveoxider är giftigt och ger även upphov till ozonbildning tillsammans med organiska föreningar. 43

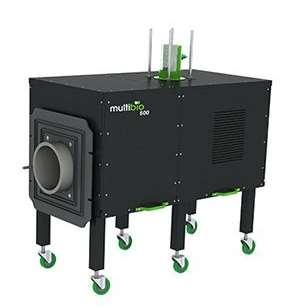

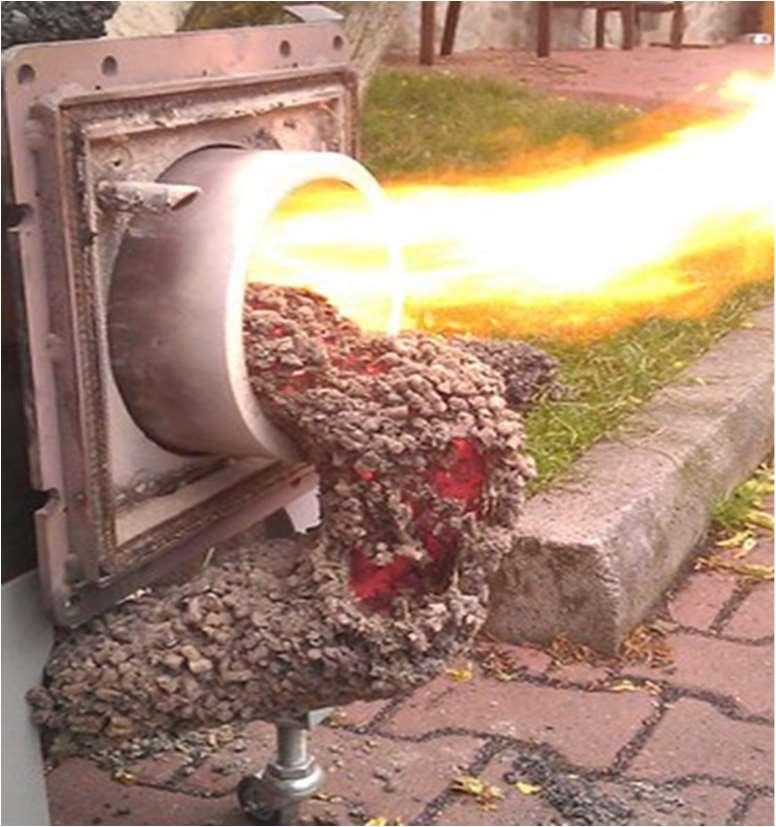

44 Ledande teknik finns t ex i Tjeckien Certifierad Bioenergiinstallatör Enligt EU:s RES-direktiv Kursen avser att öka deltagarens kunskap om bioenergianläggningar och andra förnybara energisystem och därmed också stärka dina och/eller dina medarbetares förmåga att sälja och installera ett system som motsvarar kundens behov och önskemål. Pris: kr exkl. moms. Kurslitteratur och prov ingår Tid: Nästa kurs planeras till hösten 2018 Plats: Heta Utbildningar Gånsviksvägen 2, Härnösand Mer information: 44

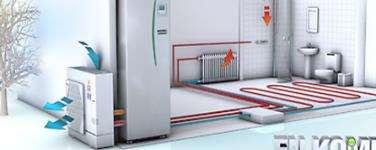

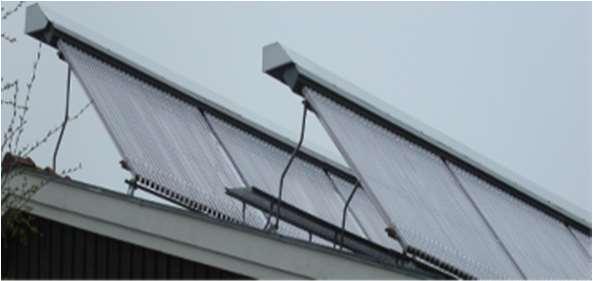

45 Sotarens yrkesroll förändras och blir allt viktigare Framtidens värme är inte ett system utan en kombination av flera 45

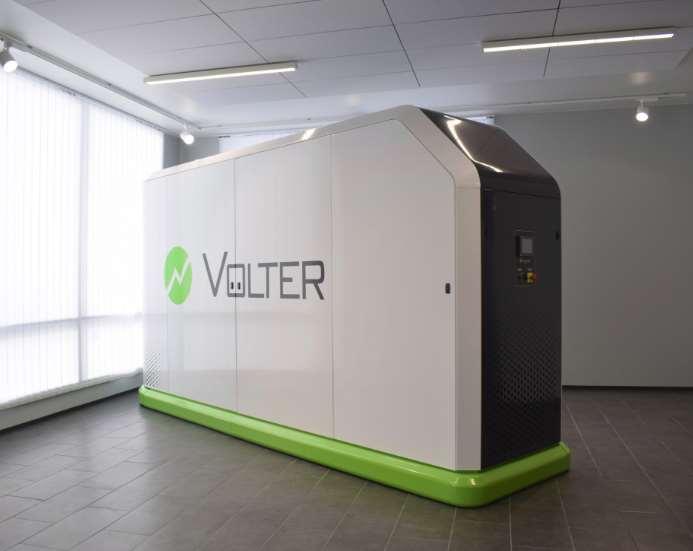

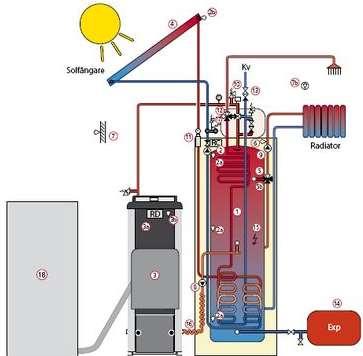

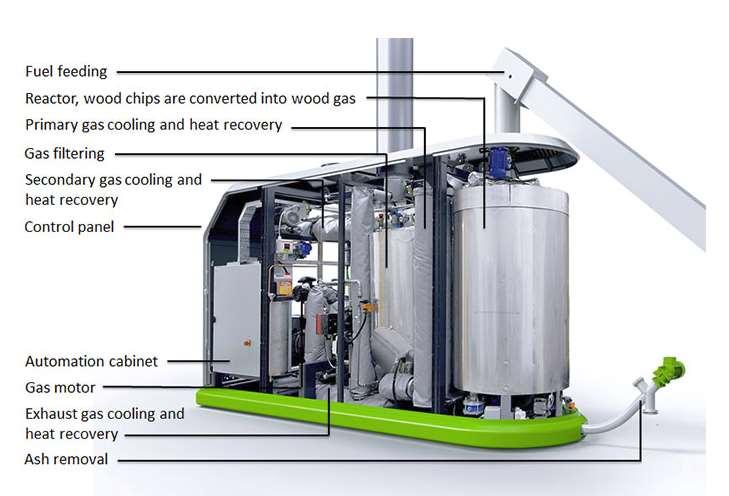

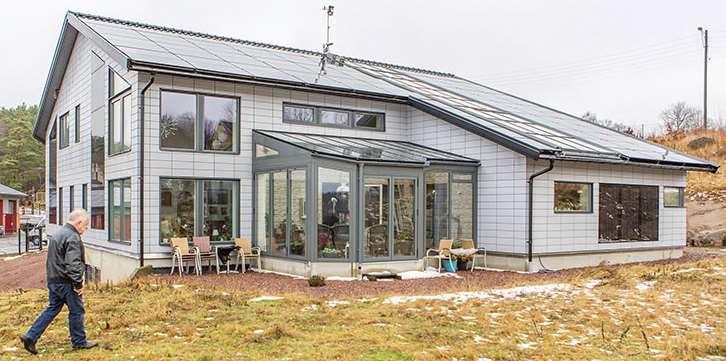

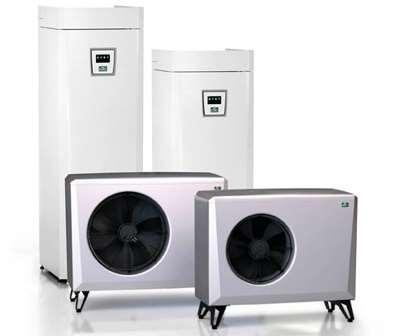

46 Smarta kombisystem klarar effekten Solenergi eller Elbaserat t ex luftvärmepumpar används när effektbehovet är lågt eller elen är billig Biobränslen t ex pellets eller ved när effektbehovet ökar och kylan biter till Förgasningsteknik (gengas) Volter 40 CHP Volter 40 Combined Heat and Power plant (CHP) är designad för installation innomhus och kan kaskadbyggas. Enheten levereras testad och klar för installation. Bränsle: Flis El-effekt: 40 kw Effekt värme: 100 kw varmvatten 20 kw varmluft 46

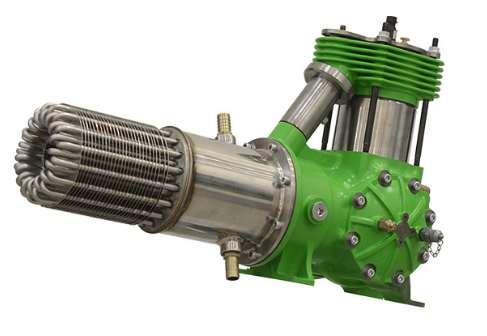

47 Småskalig stirlingteknik STIRLINGMOTOR V2-6TRX Hur fungerar den Inresol V2-6 Stirling motor är en "Varmluftsmotor" och skapar värme och effekt genom att utsätta värmarsektionen i motorn för en värmekälla. Den kräver o C av kontrollerad värme för att starta. Motorn är vattenkyld, vilket resulterar i att värmevatten produceras vid ca o C. Expansion och sammandragning av kvävgasen sker ungefär 20 gånger per sekund, vilket ger ström från permanentmagnetgeneratorn. Var används denna teknik Det är ett bärbart system och kan användas som både en provrigg för experimentella bränslen och en kraftvärmeleverantör för hem och företag. V2-6 TRX-enheten är ett tillräckligt paket för att skapa värme och laddningskraft med olika typer av biobränslen. (bränsletillförseln säljs separat) Effekt: 0-15 kw CHP Eleffekt: 0-5 kw Solel/Bränslecell: Här är det vätgasdrift som gäller Solel tillverkar el och vätgas på sommaren och bränsleceller i källaren klarar värme och el på vintern När solcellerna producerar mer el än vad huset för tillfället behöver går överskottet i första hand till två bjässar till batterilager (144 kwh) Hans solceller tillverkade kubik vätgas i somras som lagras i kolfibertankar En bränslecell från Göteborgsföretaget Powercell omvandlar vätgas till el och värme. Hans-Olof Nilsson är helt självförsörjande på förnybar energi. Foto Charlotta von Schultz 47

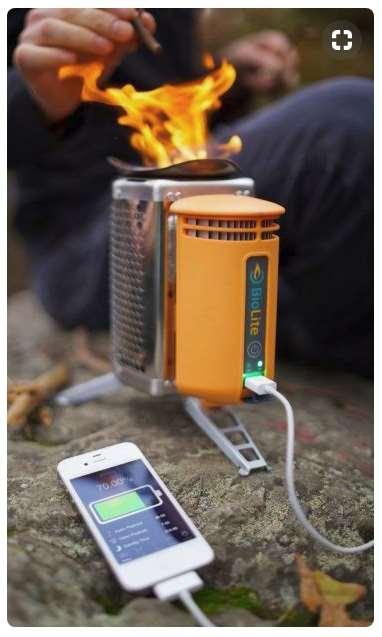

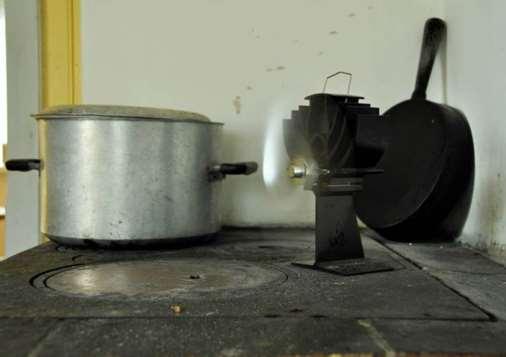

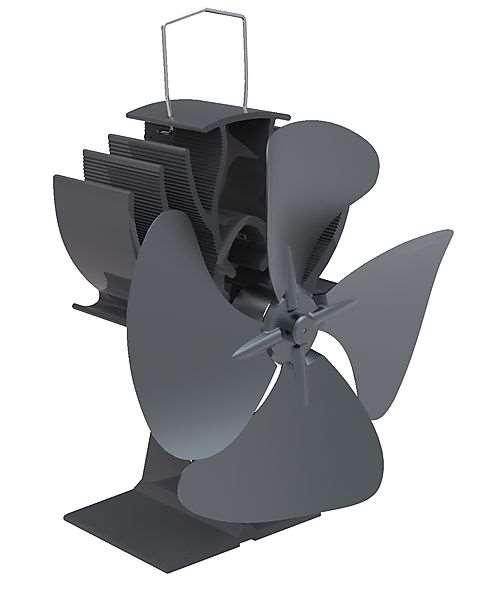

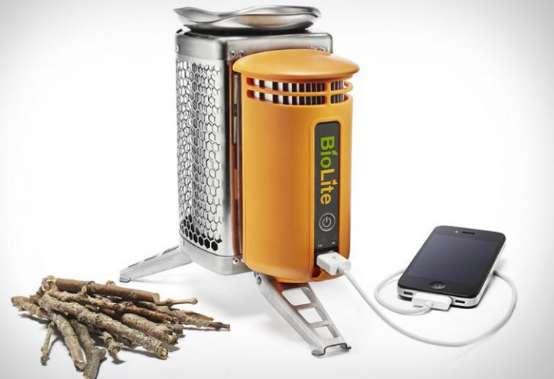

48 Enklare vardagsprodukter Unikt kök som laddar elektronisk utrustning Eldas med naturliga material från naturen Inbyggt batteri på 2600 mah Display med information om batterinivå och strömgenerering Reglerbar fläkt BioLite Flexlite, en liten lampa på 100 Lumen Bio Lite CAMPSTOVE 2 Seebeck-effekten Kan vi verkligen göra det omöjliga möjligt? Polluters Pay Principle Bad guys has to pay the good guys 48

49 För att lyckas behövs säkert både morot, piska och tamburin. Så avslutningsvis vill jag (som vanligt) avsluta med ett citat som känns lika aktuellt idag som det var 1969, när Neil Armstrong anropade Houston och sa... 49

50 That's only one small step for a man, but a giant leap for mankind Tack för att ni lyssnade! Bengt- Erik Löfgren ÄFAB/Pelletsförbundet Sockerbruksgatan LIDKÖPING Telefon kansliet@pelletsforbundet.se Neil Armstrong, July
