1 PM 1 (13) Samrådsunderlag Acksjödammen Underlag inför samråd angående utrivning av Acksjödammen. Fortum Generation AB Environment Katarina Erelöf Miljösamordnare

2 PM 2 (13) Innehållsförteckning 1 BAKGRUND ADMINISTRATIVA UPPGIFTER VERKSAMHETSBESKRIVNING Lokalisering och planförhållanden Tidigare prövning Hydrologi Befintlig anläggning Planerade åtgärder Planerade delmoment Skyddsåtgärder under byggtiden Tidsplan BEDÖMD MILJÖPÅVERKAN Allmänt om berört område Naturmiljö Vattenmiljö och vattenkvalitet Fisk Friluftsliv Kulturmiljö Masshantering/avfall Landskapsbild Förorenade områden BEDÖMD MILJÖPÅVERKAN... 12

3 PM 3 (13) 1 BAKGRUND Fortum har för avsikt att riva ut regleringsdammen vid utloppen av Acksjön med syfte att gynna lokala naturvärden. Genom rivningen skapas fria vandringsvägar för fisk och flödesregimen återgår till ett mer naturligt tillstånd. 2 ADMINISTRATIVA UPPGIFTER Anläggningsnamn Acksjödammen Fastighetsbeteckning Hagfors Sälje 1:2 Hagfors Bergsäng 3:1 Fastighetsägare Bergviks skog Väst AB Sökande Fortum Generation AB Telefon vxl Kontaktperson Katarina Erelöf Telefon E-postadress Län Kommun katarina.erelof@fortum.com Värmlands län Hagfors Miljöledningssystem ISO Tillsynsmyndighet Länsstyrelsen i Värmlands län 3 VERKSAMHETSBESKRIVNING 3.1 Lokalisering och planförhållanden Acksjön och Acksjödammen är belägen ca 10 km norr om Hagfors samhälle i Värmlands län. Se figur 1. Bergvik Skog Väst AB är ägare till Acksjödammen. Dammen är ej fastighetsrättsligt överlåten från Bergviks Skog men ett servitut är upprättat där rätten att reglera, underhålla och förnya anläggningen ges till Gullspångs Kraft AB(Fortum Generation AB)

4 PM 4 (13) Acksjön Figur 1: Översiktsbild över Acksjöns placering Acksjödammen är placerad i västra änden av Acksjön som rinner ut i Acksjöälven som i sin tur mynnar i Klarälven strax norr om samhället Bergsäng i Hagfors kommun. Acksjödammen Figur 2 Acksjödammens placering i Acksjön Dammen ligger på fastigheterna Hagfors Sälje 1:2 och Hagfors Bergsäng 3:1, fastighetsägare är Bergvik Skog Västra AB. Inga bostadshus finns i sjöns direkta närhet. Närmaste fritidshus ligger ca en km väster om sjön.

5 PM 5 (13) Till översiktsplanen för Hagfors kommun, antagen , finns det ett tematiskt tillägg som benämns Hagfors kommuns naturvårdsplan från Under prioriterade åtgärder delområde 11 (Klarälvens huvudfåra) skriver Hagfors kommun: Kommunen ska medverka till att ett åtgärdsprogram för Acksjöälvens avrinningsområde tas fram. En utredning bör göras om det finns stor ekologisk nytta med att riva dammen vid Acksjön. Minimitappning är här prioriterad. Området vid Acksjödammen är ej detaljplanelagt. 3.2 Tidigare prövning I dom meddelad den 6 november 1944 ger Västerbygdens vattendomstol Uddeholms aktiebolag tillstånd att utföra en dammbyggnad vid utloppet av Acksjön. Tillstånd gavs till att: bibehålla och utnyttja befintlig dammbyggnad vid Acksjöns utlopp ombygga dammen och uppföra en 45 meter lång spärrdamm 180 meter norr om befintlig damm. med ovannämnda dammar uppdämma vattnet i Acksjön till en höjd av 3 meter över dammtröskeln till förmån för bolagets tillhöriga kraftverk i Klarälven reglera avrinningen ur sjön mellan denna höjd och dammtröskeln. Följande vattennivåer gäller för reglering av dammen: Dämningsgräns (DG): Sänkningsgräns (SG): Tröskelnivå: 3.3 Hydrologi m,(rh2000) +6.0 m (lokalt höjdsystem) m,(rh2000) +3.0 m (lokalt höjdsystem) m Det finns inget krav på minimitappning i gällande tillstånd. Viss minimitappning sker dock på frivillig basis enligt en muntlig överenskommelse med fiskevårdområdet. Till förmån för Fortum Generation AB:s fastighet Torsby Mörbacka 1:18 finns ett servitut från 1996 som medför rätt att nyttja dammen. Med servitutet följer också en underhållsskyldighet för anläggningen. Servitutet säger även att Stora Kopparberg AB( Bergvik Skog Västra AB) ej ska motsätta sig en utrivning. Acksjön har en areal om 113 hektar. Medelvattenföringen (MQ) uppgår till ca 0.25 m3/s, maximal vattenföring (HHQ) uppgår till ca 4 m3/s. Reglering av sjön bedrivs genom årsreglering med en tillståndsgiven amplitud om 3 m och den reglerade magasinvolymen uppgår till 3.4 Mm3. Regleringsgraden i vattensystemet uppgår till 47.8 %..

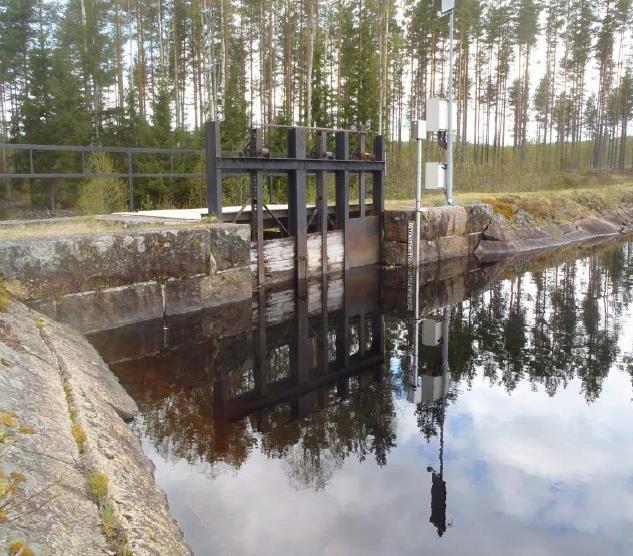

6 PM 6 (13) 3.4 Befintlig anläggning Den första damm som finns beskriven vid Acksjöns utlopp byggdes 1916 för flottningsverksamheten. Flottning skedde i vattendraget fram till byggdes Acksjödammen om till förmån för vattenreglering i nedströms belägna kraftverk i Klarälven. Regleringsdammen består av en centralt placerad stenmurverksdamm med ett utskov försett med tre spettluckor. På båda sidor om stenmurverksdammen löper två fyllningsdammar. En promenadväg löper över dammen. (Se figur 3). Ungefär 180 m norr om regleringsdammen finns en spärrdamm vars längd uppgår till 45 m och krönbredd till 2,5 m. Utrivningen avser dämmande partier vilket är stenmurverksdammen med utskovsparti. Utskovspartiet består av en flottningsöppning med en fri bredd av 1,40 m samt ett flodutskov med två lucköppningar om vardera 0,90 m fri bredd. Utskovets tröskel har höjden +189,66. Dammen är inte utrustad med fjärreglering. Den totala längden av regleringsdammen är 130 m varav jordfyllningsdammarna är 71 m respektive 42 m. Hela dammanläggningen har tilldelats konsekvensklass 3 enligt RIDAS (kraftföretagens Riktlinjer för Dammsäkerhet). Fyllningsdamm Stenmurverksdamm Utskovsparti Figur 3: Regleringsdamm samt fyllningsdammar.

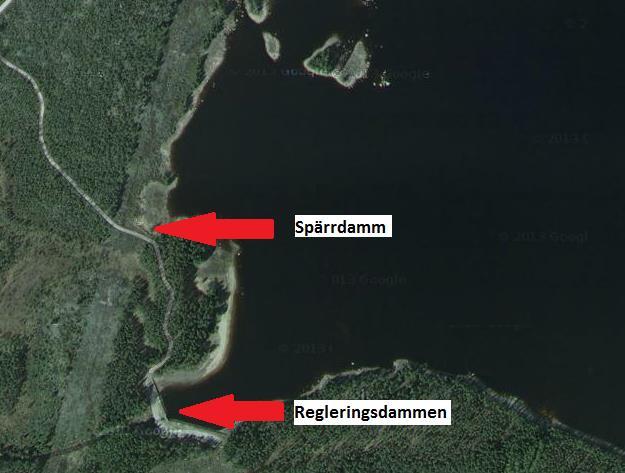

7 PM 7 (13) Figur 4: placering av de två dammanläggningarna. 3.5 Planerade åtgärder I projektet planeras alla dammens dämmande delar rivs ut och sjöutloppet återställs till ett mer naturliknande tillstånd Planerade delmoment Dammens dämmande delar som tröskel, utskovsdelar och stenmurverk rivs ut. Jordfyllningsdammarna på båda sidor om stenmurverket kommer att lämnas kvar då dessa ej har någon dämmande effekt efter utrivning. Spärrdammen kommer att lämnas kvar då denna efter utrivning ej kommer att ha en dämmande effekt. Både jordfyllningsdammar och spärrdamm har genom sin långvariga placering i området blivit en del av naturen och en bortrivning av dessa bedöms medföra en större miljöpåverkan än att lämna kvar dem. Området kring sjöns utlopp kommer att återställas så att en naturlig strömsträcka skapas. Biotopåtgärder som utplacering av natursten och grus i lämpliga storlekar sker för att så långt möjligt återspegla ett naturligt utlopp. Fallprofilen blir ungefär 2 % vilket medger vandring för de organismer som naturligt har kunnat vandra i älven.

8 PM 8 (13) Figur 5 Ny utformning efter utrivning av Acksjödammen med ungefärligt område för biotopvård markerat, planskiss Norconsult 2013 För Acksjön innebär utrivning av dammen en återgång till en naturlig vattenståndsregim som varierar utifrån tillrinning i stället för reglering. Efter utrivning kommer naturligtvis sjöns att avsänkas i någon utsträckning. Exakt vilken nivå som sjön kommer att stabilisera sig på är svårt att förutse. Genom att biotoptåtgärder genomförs i utloppet torde Acksjöns normalvattenytan ligga något över nuvarande tröskelnivå. Acksjön har en bottentopografi med till stor del branta stränder och ett betydande djup. Detta gör att inte sjön påverkas markant i areal av en avsänkning. Enstaka grundare strandnära områden kommer att torrläggas. 3.6 Skyddsåtgärder under byggtiden 3.7 Tidsplan För att undvika störande grumligt ska så stor del av arbetet som möjligt ske i torrhet. För att detta ska kunna ske måste dammen sänkas innan arbetet börjar. Detta kommer ske i långsam takt för att inte erodera stränder i onödan. Val av tidpunkt för anläggningsarbetena är viktigt. För att undvika våren som utgör en känslig period för djurlivet planeras arbetet att pågå under sommar och höstperioden. Arbetena med rivning och återställning av utloppet planeras till juni - oktober 2017.

9 PM 9 (13) 4 BEDÖMD MILJÖPÅVERKAN 4.1 Allmänt om berört område 4.2 Naturmiljö Ingen bebyggelse finns runt Acksjön. På sjöns nordvästra sida finns en rastplats med strand och ett gammalt båthus. Föreslagna åtgärder bedöms inte medföra någon påverkan på berört område kring Acksjön Acksjön ligger ej inom något skyddat område för naturvård. Närmaste skyddade område ligger ca en och en halv kilometer nedströms Acksjön i Acksjöälven. Idag är området i strandzonen påverkat av reglering. Med den nya vattenregimen efter borttagandet av dammen kommer det finnas goda möjligheter att få till stånd en mer naturlig strandvegetation med högre diversitet. Genom att Acksjön återfår sin naturliga vattenståndsvariation och att vandringshindret tas bort bedöms den biologiska produktionen i Acksjön att stärkas och förutsättningarna för ökad biologisk mångfald förbättras. Förutsättningarna för produktion av fisk och annan fauna som till exempel insekter kommer att förbättras. Planerad verksamhet bedöms påverka naturmiljön i området positiv genom att den biologiska mångfalden ökar både i vattenmiljön och i strandzonen. 4.3 Vattenmiljö och vattenkvalitet Acksjön ingår i Acksjöälvens avrinningsområde Sjön avvattnas av Acksjöälven, även kallad Kvarnälven, som rinner ut i Klarälven ca 10 km söder om Ekshärad. Några bäckar rinner ner i sjön, varav Brudgumsbäcken och Sätterbäcken är de större. Området domineras av barrskog i olika åldrar, med inblandning av våtmarker. Den klassning av ekologisk status som formellt gäller från 2009 är att Acksjön (SE ) klassad som måttlig ekologisk status. I det förslag som är lagt för ny klassning i december 2015 är Acksjön klassad som otillfredsställande status med mål att nå god ekologisk status senast Anledning till den otillfredsställande statusen är bristande konnektivitet och flödesförändringar i sjön samt försurning. Kalkningsåtgärder pågår enligt Länsstyrelsens kalkningsplan. Den kemiska statusen för Acksjön är god med undantag för kvicksilver och PBDE. Dessa ämnen har bedömts överskrida gränsvärdet för alla ytvatten i Sverige. Som åtgärd i VISS för att nå god status föreslås utrivning av Acksjödammen. Projektet bedöms motsvara den föreslagna åtgärden, vilket leder till att statusen på vattenförekomsten höjs. Acksjöälven (SE ) har idag klassningen god ekologisk status men förslag på ny klassning i december 2015 är måttlig ekologisk status. De miljöproblem som nämns i VISS är problem med försurning, konnektivitet, flödesregleringar och morfologi. Som åtgärder föreslås kalkning, restaurering av vattendraget samt utrivning av dammen.

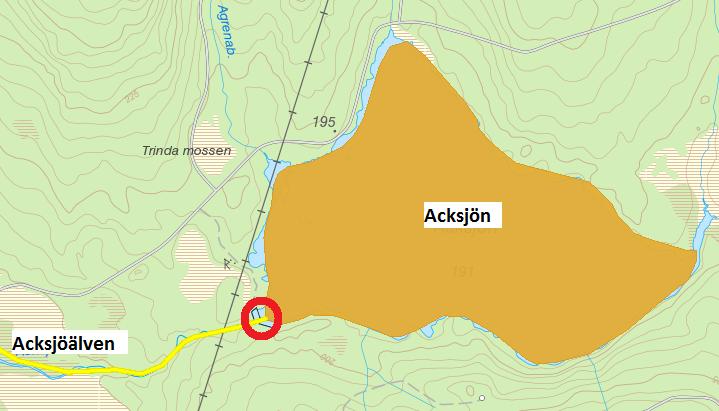

10 PM 10 (13) 4.4 Fisk Figur 6: Karta från VISS över Acksjön och Acksjöälven, dammen inringad med rött. Acksjön ingår i länsstyrelsens kalkningsprogram samt dess miljöövervakningsprogram. Kalkningen sker från båt direkt i sjön samt genom våtmarkskalkning högre upp i avrinningsområdet. Återhämtningen går mycket långsamt och inga planer på att sluta med kalkningen finns. Viss lokal grumling kan uppstå i samband med rivningen av dammen samt avsänkning av sjön. För av minimera grumling görs de flesta arbetsmoment i torrhet och dammen sänks av i successivt i lugn takt. Utrivningsprojektet genomförs i samverkan med länsstyrelsen i Värmlands län som kommer att utföra biotopstärkande åtgärder i Acksjöälven. Detta förstärker ytterligare den positiva effekt som utrivningen medför. Påverkan på vattenmiljön bedöms bli positiv då vandringshindret tas bort och biotopåtgärder utförs. Eventuell tillfällig lokal grumling kommer att minimeras genom att skyddsåtgärder vidtas under byggtiden. Genom att åtgärder föreslagna i VISS kommer att genomföras ökar förutsättningarna för att vattenförekomstens status ökar. Biotopåtgärder som länsstyrelsen genomför i Acksjöälven förstärker den positiva effekten. Fisket i Acksjösystemet administreras av Klarälven inom Hagfors Fiskevårdområde. I sjön förekommer sportfiske av gädda och abborre. Provfiske i Acksjön har visat på förekomster av abborre, gädda, gers, mört och sik. Efter borttagande av vandringhinder kommer det finnas goda möjligheter att skapa bättre tillväxtmiljöer för fisk bland annat för den lokala öringstammen Acksjööringen. Åtgärder som borttagande av vandringshinder och skapande av ny strömvattenbiotop vid utloppet kommer att medföra en mycket positiv effekt på fisk i Acksjön. Då en svag lutning av 2 % planeras vid utloppet möjliggörs passage även för simsvaga fiskarter.

11 PM 11 (13) 4.5 Friluftsliv Utrivningsprojektet genomförs i samverkan med länsstyrelsen i Värmlands län som kommer att utföra biotopstärkande åtgärder i Acksjöälven. Detta förstärker ytterligare den positiva effekt som utrivningen medför. Utrivning av Acksjödammen kommer påverka aspekten fisk positivt då vandringshindret försvinner och ny strömvattenbiotop skapas. Acksjön och Acksjöälven har stor potential som fiske- och rekreationssjö. Vid sjön finns även en rastplats och en strand som nyttjas av allmänheten. Runt sjön finns inga bryggor, men ett antal båtplatser som lokalbefolkningen nyttjar. Därutöver finns en ramp för isättning av bland annat kalkningsbåten. Rampen kommer att behöva förlängas så att den når ut till vattnet när utrivningen är genomförd. Båtplatserna kommer att få flyttas ut till den nya strandkanten. Acksjön används idag även som vintersjö, då den är lätt att komma till med skoter, bil och skridskor. En skoterled går över sjön och skoterklubben har en klubbstuga i närheten av sjön. Sjön har dock varit svår att nyttja eftersom den regleras och nivån varierar. Friluftslivet vid Acksjön bedöms påverkas positivt av en rivning av dammen eftersom stranden kommer få ett naturligare utseende och bli mer tilltalande för fiske, vandring och naturstudier. Det jämnare vattenståndet kommer dessutom tillåta färd på is under vinterhalvåret vilket tillåter isfiske, skoteråkning och andra aktiviteter. Under projektfasen kan friluftslivet påverkas av visst buller men det bedöms vara begränsat. Efter genomförandet bedöms friluftslivet påverkas positivt av föreslagna åtgärder bland annat på grund av bättre fiske och högre biologisk mångfald i området. Tillgängligheten på vintern blir högre då sjöns vattennivå kommer att variera långsammare. Under projektfasen kan friluftslivet påverkas av visst buller. 4.6 Kulturmiljö I Riksantikvarieämbetet finns registrerat tre fornlämningar som benämns fångstgropar ca 3 km norr om Acksjödammen. Dessa ligger redan idag på land och kommer inte att påverkas av åtgärden. Ca 700 meter ned i Acksjöälven finns en övrig kulturhistorisk lämning i form av en flottningsanläggning registrerad. Länsstyrelsen genomförde 2011 en inventering av kulturmiljövärden kring värmländska vattendrag, däribland Acksjöälven. Det finns ingen notering om att Acksjödammens stenmurverk har ett högre kulturmiljövärde. Ingen negativ påverkan på kulturmiljövärden bedöms uppstå med anledning av projektet.

12 PM 12 (13) 4.7 Masshantering/avfall För arbetet kommer att åtgå fraktioner av krossat berg, naturgrus och natursten. Dessa kommer att transporteras till platsen från lämpligt täktområde. I övrigt kommer schaktmassor att återanvändas inom projektet efter sortering. Avfall i form av metall, betong och trä fraktas bort till godkänd mottagningsanläggning. Ingen negativ påverkan på miljön med avseende på masshantering bedöms uppstå 4.8 Landskapsbild Borttagande av dammbyggnaden ger området kring dammen ett mer naturligt utseende och därmed en positiv påverkan på landskapsbilden. Sjön kommer till en början efter projektet att se nedsänkt ut men med återetablerad strandvegetation och mindre fluktuationer kommer den återgå till ett mer ursprungligt utseende. Enstaka grunda strandnära områden kan komma att torrläggas vid en utrivning. Effekterna av projektet bedöms bli begränsade i och med att den nya flödesregimen blir naturligare, mer långsam och med mindre fluktuationer. Strandvegetation bedöms inom 1-2 år att ha anpassat sig till den nya normalvattennivån. Till en början blir sjöns landskapsbild förändrad av avsänkningen med torrläggning av grunda strandnära områden. Med återetablerad strandvegetation och jämnare vattenstånd bedöms landskapsbilden återgå till en mer naturlig som fanns före dammens tillkomst. 4.9 Förorenade områden Inga kända förorenade områden finns i närheten av Acksjön. Ingen påverkan på förorenade områden bedöms uppstå vid genomförande av projektet. 5 BEDÖMD MILJÖPÅVERKAN Aspekt Kommentar/Bedömning Allmänt om berört område Fisk Friluftsliv Föreslagna åtgärder bedöms inte medföra någon påverkan på berört område kring Acksjön Utrivning av Acksjödammen kommer påverka aspekten fisk positivt då vandringshindret försvinner och ny strömvattenbiotop skapas. Efter genomförandet bedöms friluftslivet påverkas positivt av föreslagna åtgärder bland annat på grund av bättre fiske och högre biologisk mångfald i området. Tillgängligheten på vintern blir

13 PM 13 (13) Kulturmiljö Landskapsbild Lokalisering och planförhållanden Markförorening Masshantering Naturvård Vattenmiljö och vattenkvalitet högre då sjöns vattennivå kommer att variera långsammare. Under projektfasen kan friluftslivet påverkas av visst buller. Ingen negativ påverkan på kulturmiljövärden bedöms uppstå med anledning av projektet. Till en början blir sjöns landskapsbild förändrad av avsänkningen med torrläggning av grunda strandnära områden. Med återetablerad strandvegetation och jämnare vattenstånd bedöms landskapsbilden återgå till en mer naturlig som fanns före dammens tillkomst. Planerad verksamhet bedöms inte stå i strid med gällande översiktsplan. Detaljplan finns inte för området. Ingen påverkan på förorenade områden bedöms uppstå vid genomförande av projektet. Ingen negativ påverkan på miljön med avseende på masshantering bedöms uppstå. Planerad verksamhet bedöms påverka naturmiljön i området positiv genom att den biologiska mångfalden ökar både i vattenmiljön och i strandzonen. Påverkan på vattenmiljön bedöms bli positiv då vandringshindret tas bort och biotopåtgärder utförs. Eventuell tillfällig lokal grumling kommer att minimeras genom att skyddsåtgärder vidtas under byggtiden. Genom att åtgärder föreslagna i VISS kommer att genomföras ökar förutsättningarna för att vattenförekomstens status ökar. Biotopåtgärder som länsstyrelsen genomför i Acksjöälven förstärker den positiva effekten.
