1 Volvo Trucks. Driving Progress FAKTABLAD Det har blivit allt viktigare att välja rätt batterier och rätt installation för olika transportändamål. I detta faktablad beskrivs områden som påverkas av batterisystem och batterier. Utföranden Typ av batterisystem BATS-S Enkelt energilagringssystem (2 batterier) BATS-D Dubbelt energilagringssystem (2 förbrukarbatterier och 2 startbatterier) Batterilådans placering BBOX-L Batterilåda på vänster sida BBOX-EF Batterilåda i slutet av ramen Batterikapacitet 2BATT170 Batterier 2 x 170 Ah 2BATT225 Batterier 2 x 225 Ah 2BAT210B Gelbatterier Ah Batteriunderhåll UBAMAFRE Standardbatterier BAMAFREE Underhållsfria batterier Huvudströmbrytare MSWI-B Automatisk huvudströmbrytare MSWI-C Chassiinstallerad huvudströmbrytare MSWI-R Fjärrstyrd huvudströmbrytare MSWI-A ADR-huvudströmbrytare 1 (8)

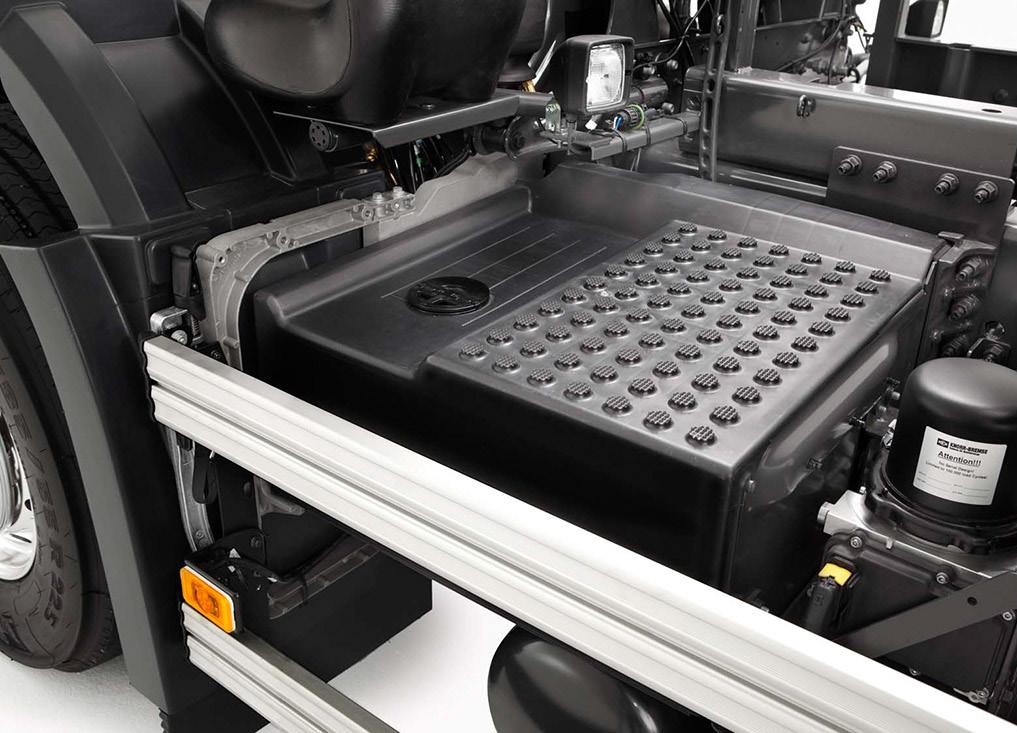

2 Batterisystem och batterilådans placering Volvo FH/FH16 och Volvo FM/FMX har två batterisystem (BATS-S och BATS-D) och två placeringar av batterilådan (BBOX-L och BBOX-EF) att välja mellan. BATS-S BATS-S är ett enkelt batterisystem där startmotorn och förbrukarna i bilen använder samma uppsättning batterier. BATS-D BATS-D är ett dubbelt batterisystem där startmotorn och förbrukarna i bilen använder olika uppsättningar batterier. Med separata start- och förbrukarbatterier ökar kapaciteten med upp till 50 procent (jämfört med ett enkelt system) och startbatteriet säkerställer motorns startförmåga och tillgänglighet. Systemet rekommenderas för lastbilar med hög energiförbrukning. (Två startbatterier ingår i batterisystem BATS-D.) Batterisystemkombinationer och batterilådans placering Batterisystem kan kombineras och batterilådan placeras enligt följande: Enkelt energilagringssystem, batterilåda på vänster sida (BATS-S och BBOX-L) Installation av enkelt batterisystem med batterilåda BBOX-L. På fordon med dubbla framaxlar är batterilådan placerad bakom den andra framaxeln. BBOX-L Batterilådan är placerad på vänster sida bakom framskärmen. Den är 60 cm bred och har ett tåligt lock med halkfri yta. På dragbilar utan chassikjolar monteras steg eller en stege till batterilådan för åtkomst till det bakre gångbordet. BBOX-EF Batterilådan är en gummifjädrad installation i slutet av chassieramen som skapar mer utrymme för bränsle i hjulbasområdet. En extra startmotoranslutning för starthjälp finns i den bakre änden av batterilådan. För batteriinstallationer i slutet av ramen rekommenderar vi att lastbilen har glidbalkar/skyddsbalkar. Se faktabladet till glidbalkarna för mer information. BATS-S och BBOX-L. Enkelt batterilagringssystem, batteriinstallation i slutet av ramen (BATS-S och BBOX-EF) Installation av enkelt energilagringssystem med batterilåda BBOX EF. Separata startbatterier och förbrukarbatterier för maximal startförmåga och tillgänglighet (BATS-D). Förbrukarbatteriets kapacitet ökar med upp till 50 procent och startförmågan säkerställs (BATS-D). Batterilådan fungerar som ett bakre gångbord på chassiets vänstra sida och ger god åtkomst (BBOX-L). Skapar mer utrymme för bränsle i chassiet (BBOX-EF). BBOX-EF. 2 (8)

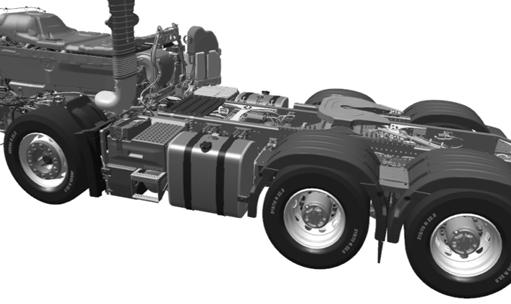

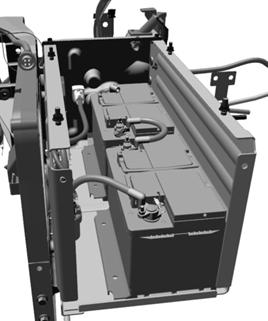

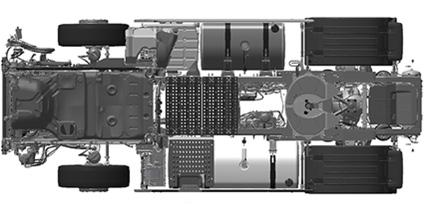

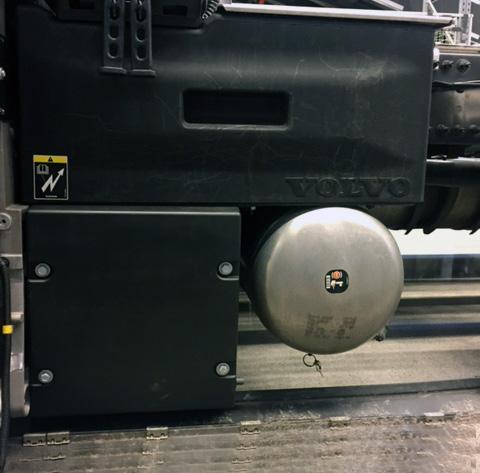

3 Dubbelt batterisystem, batteriinstallation på vänster sida (BATS-D och BBOX-L) 1 Förbrukarbatterierna installeras i (standard) BBOX-L och startbatterierna installeras i en separat batterilåda under BBOX-L. Hela installationen tar inget extra ramutrymme jämfört med standardinstallationen av BBOX-L. Denna installation är endast tillgänglig för FAA10 (enkel framaxel) och för bra vägförhållanden. Dubbelt batterisystem, batteriinstallation i slutet av ramen (BATS-D och BBOX-EF) Förbrukarbatterierna installeras i BBOX-EF och startbatterierna installeras i en separat batterilåda som sitter på vänster sida bakom framskärmen. Den upptar drygt 40 cm ramutrymme. Denna installation är endast tillgänglig för bra vägförhållanden. 1 Finns från SP-start vecka 49, Dragbil med BATS-D och BBOX-L. Förbrukarbatterierna placeras i batterilådan (BBOX-L) på vänster sida (1) och startbatterierna placeras i en batterilåda (2) som sitter under förbrukarbatterilådan. Dragbil med BATS-D och BBOX-EF. Förbrukarbatterierna placeras i batterilådan (BBOX-EF) i slutet av ramen (1) och startbatterierna placeras i en separat batterilåda på vänster sida (2). BATS-D och BBOX-EF. Extra batterilåda på vänster sida för två startbatterier. BATS-D och BBOX-L. 3 (8)

4 Batterier Volvobatterier tillverkas för tunga transporter, krävande klimat och svåra driftsförhållande. De uppfyller Volvos höga krav när det gäller kapacitet, lång livslängd, starteffekt, vibrationstålighet, inget läckage och tålighet i kalla klimat. Volvo tillhandahåller fyra olika typer av bly/kalcium-batterier (Pb/Ca): Standardbatterier Underhållsfria batterier Gelbatterier Startbatterier, endast för BATS-D (laddade batterier) Standardbatterier Standardbatterier har en hög utström för starter. De finns med olika kapaciteter för olika energibehov. Standardbatterier är endast tillgängliga för enkla batterisystem(bats-s). Standardbatterier och underhållsfria batterier finns med olika kapacitet. Normalt gäller att ju fler energiförbrukare lastbilen är utrustad med, desto högre kapacitet bör batterierna ha. Gelbatterier har en lägre initial kapacitet, men deras återhämtningsegenskaper gör dem till ett bättre alternativ för vissa specifikationer. För att uppnå bästa möjliga livslängd för batterier, oavsett typ, bör de laddas till full kapacitet när så är möjligt med hjälp av en extern laddare (minst 20 A). Volvo tillhandahåller batteriladdare som tillbehör. Som stöd vid lastbilsspecificering finns det en säljguide i STPI (Sales Tool Product Information). Volvo standardbatteri. Låg vattenförlust. Medelhög självurladdning (upp till sex månaders förvaringstid, om fulladdat och bortkopplat). Hög stabilitet/låg korrosion. Pluggar som förhindrar syraläckage. Lämpligt för motorstart. Standardbatterier Batterikapacitet Utström vid 18 C Vikt (batterisats) Fordon Utföranden (kallstartskapacitet) 170 Ah A 92 kg FM/FMX/FH 2BATT170, UBAMAFRE 225 Ah A 119 kg FM/FMX/FH/FH16 2BATT225, UBAMAFRE 4 (8)

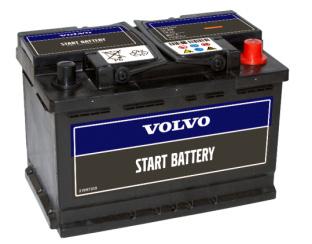

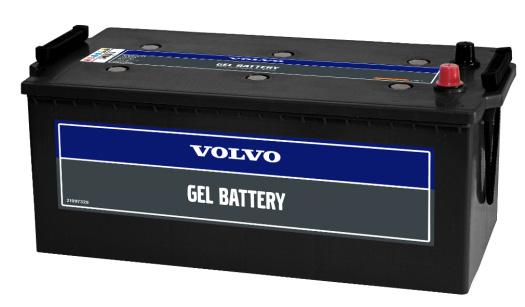

5 Gelbatterier Gelbatterier passar bra för lastbilar med hög energiförbrukning tack vare sin utmärkta cykelkapacitet. De kan användas i enkla batterisystem och är standard som förbrukarbatterier i dubbla batterisystem. Extremt låg vattenförlust. Låg självurladdning (upp till åtta månaders förvaringstid, om fulladdat och bortkopplat). Hög stabilitet/låg korrosion. Enkel hantering som inte inbegriper hantering av syra. Säkerhetsventiler på respektive cell för avluftning. Spillsäkert godkänt enligt bestämmelse UN2800 (luftfrakt). Utmärkt överladdningsresistans även i varma miljöer. Förbättrad laddningsacceptans. Tåligt vid djupurladdningsförhållanden. Lämpligt för cykler. Volvo GELbatteri. Gelbatterier Batterikapacitet Utström vid 18 C Vikt (batterisats) Fordon Utföranden (kallstartskapacitet) 210 Ah 800 A 132 kg FM/FMX/FH/FH16 2BAT210B Startbatterier Ett startbatteri är speciellt utformat för att ge 800 A utström vid kallstart. Med ett speciellt startbatteri säkerställs startkapaciteten i tillämpningar där lastbilarna har hög energiförbrukning. Två startbatterier ingår i batterisystem BATS-D. Enkel hantering och förbättrad batteriladdningsteknik (EFB, Enhanced Flooded Battery) som inte inbegriper hantering av syra. Extremt låg vattenförlust. Extremt låg självurladdning (upp till tolv månaders förvaringstid, om fulladdat och bortkopplat). Hög stabilitet/låg korrosion. Lock med central avluftning. Volvo startbatteri. Startbatterier Batterikapacitet Utström vid 18 C Vikt (batterisats) Fordon Utföranden (kallstartskapacitet) 75 Ah 800 A 42 kg FM/FH/FH16 BATS-D 5 (8)

6 Underhållsfria batterier Underhållsfria batterier finns med olika kapaciteter för olika energibehov. I den slutna konstruktionen har underhållsfria batterier en fördel gentemot standarbatterier på grund av den låga risken för avdunstning. Det är särskilt fördelaktigt i varma klimat. Däremot hanterar det inte djupurladdning lika bra som standardbatterier. Underhållsfria batterier är endast tillgängliga för enkla batterisystem (BATS-S) och endast för vissa marknader. Enkel hantering och förbättrad batteriladdningsteknik (EFB, Enhanced Flooded Battery) som inte inbegriper hantering av syra. Extremt låg vattenförlust. Extremt låg självurladdning (upp till tolv månaders förvaringstid, om fulladdat och bortkopplat). Hög stabilitet/låg korrosion. Syrakanal och bladningselement i varje cell förbättrar syracirkulationen. Lock med central avluftning. Lämpligt för motorstart. Volvo underhållsfria batterier. Underhållsfria batterier Batterikapacitet Utström vid 18 C Vikt (batterisats) Fordon Utföranden (kallstartskapacitet) 170 Ah A 92 kg FM/FMX/FH* 2BATT170, BAMAFREE 225 Ah A 118 kg FM/FMX/FH/FH16* 2BATT225, BAMAFREE * Finns endast för vissa marknader. 6 (8)

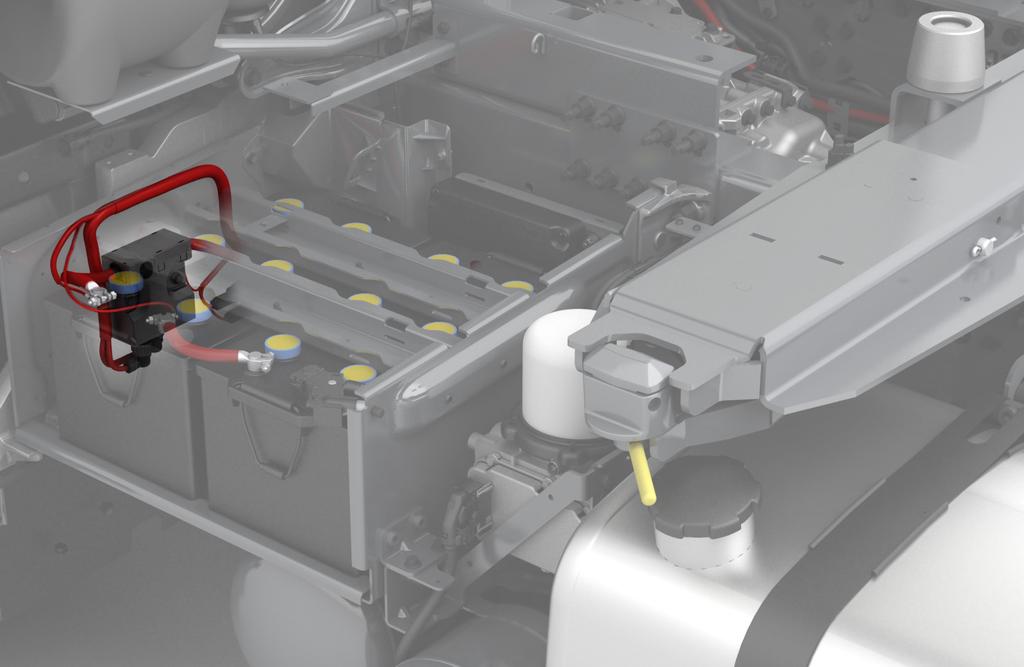

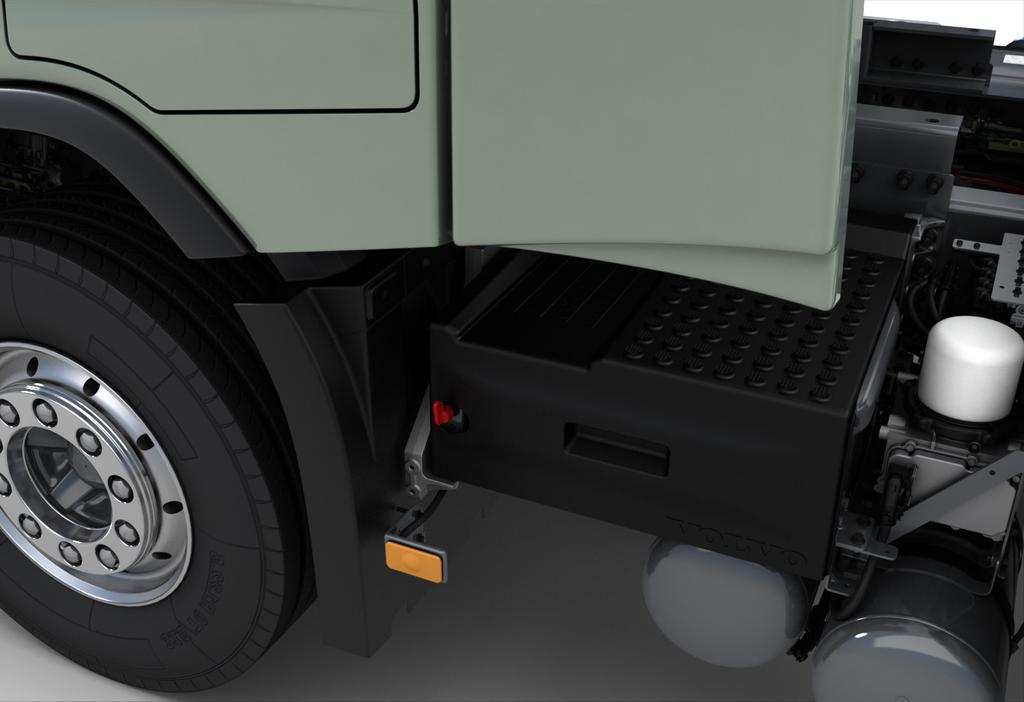

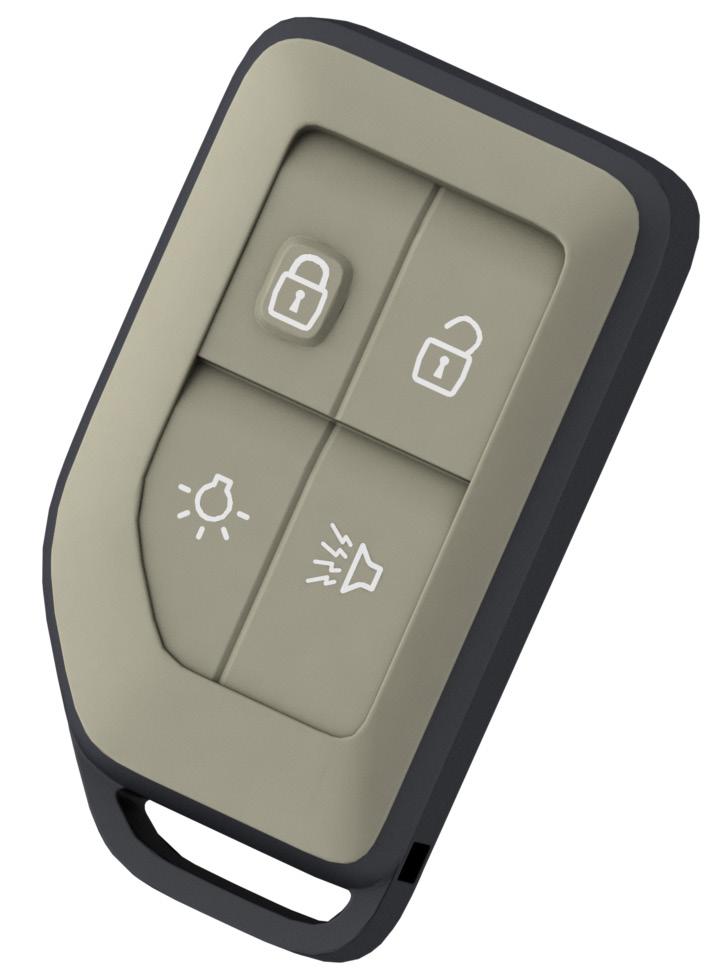

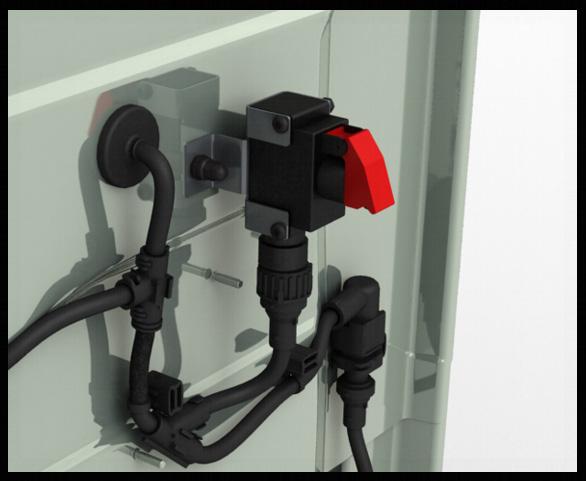

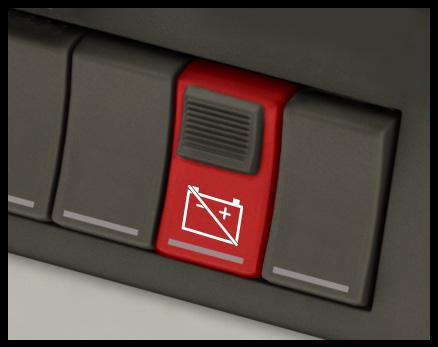

7 Huvudströmbrytare Huvudströmbrytaren ger bättre kontroll över elförbrukningen. Det finns fyra olika typer av huvudströmbrytare: Alla huvudströmbrytare har timers för att stänga ned förbrukarfunktioner, påbyggarfunktioner och kylskåpet. Samtliga timers kan ändras på en Volvoverkstad. Automatisk huvudströmbrytare (MSWI-B) Funktionalitet styrs via timer. Chassiinstallerad huvudströmbrytare (MSWI-C) En fysisk huvudströmbrytare placerad på batterilådan. Fjärrstyrd huvudströmbrytare (MSWI-R) Huvudströmbrytare styrs med fjärrkontrollen. ADR-huvudströmbrytare (MSWI-A) Ett effektrelä som löser ut när någon av ADR-strömbrytarna öppnas eller stängs. (se faktabladet om ADR för mer info). Huvudströmbrytare för batterilåda i ramslutet (MSWI-C). Huvudströmbrytare för batterilåda på chassisidan (MSWI-C). Fjärrstyrning (MSWI-R och LOCK-REM). ADR-huvudströmbrytare (en i instrumentbrädan (ADR1) och en extra (ADR2) utvändigt baktill på hyttens passagerarsida (MSWI-A). 7 (8)

8 Säljvarianter och kombinationer Typ av batterisystem/lastbil BATS-S BATS-D Typ av lastbil BBOX-L BBOX-EF BBOX-L BBOX-EF DRAGBIL 1 JÄMNLASTBIL ** 1 Batterisystem/vägförhållande RC-SMOOT RC-ROUGH RC-VROUG BATS-S BATS-D Batterisystem/batterikapacitet BATS-S BATS-D Batterikapacitet BBOX-L BBOX-EF BBOX-L BBOX-EF 2BATT170 2BATT225 2BAT210B 1 Batterisystem/huvudströmbrytare BATS-S BATS-D Huvudströmbrytare BBOX-L BBOX-EF BBOX-L BBOX-EF MSWI-B MSWI-C MSWI-R 1 MSWI-A 1 Batterikapacitet/batterisystem Batterikapacitet Typ av batteri 75 Ah 170 Ah 210 Ah 225 Ah Standardbatterier BATS-S 2BATT170 Underhållsfria batterier* BATS-S 2BATT170 BATS-S 2BATT225 BATS-S 2BATT225 Gelbatterier BATS-S, BATS-D 2BAT210B Startbatterier BATS-D Tillgängligt Ej tillgängligt * Finns endast för vissa marknader ** Finns endast för FAA10 1 Finns från SP-start vecka 49, 2017 Volvo förbehåller sig rätten att utan föregående meddelande ändra konstruktion och specifikationer. Volvo Truck Corporation 8 (8)
