1 Maxdygns- och maxtimfaktorer från äldre publikationer gäller de idag? Hans Hammarlund Tyréns AB

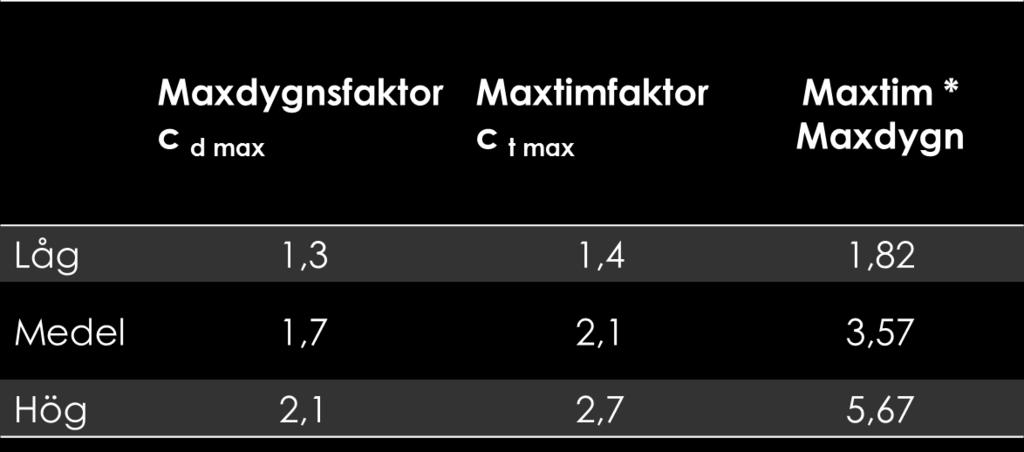

2 Dimensionerande spillvattenflöde enligt P90 5,67 / 1,82 = 3,1 2

3 Spillvatten Dricksvatten 3

4 Vad dessa exjobb kom fram till: 1. Vilka dimensioneringsfaktorer som används kan få mycket stora konsekvenser för åtgärder på befintliga spillvattennät 2. Dimensioneringsfaktorerna i P90 tycks vara onödigt högt satta 4

5 Exempel, Norra Djurgårdsstaden Kostnader för att åtgärda befintligt spillvattennät då ny befolkning ansluts. Kostnaderna är starkt beroende på vilka dimensioneringsparametrar som används. 5

6 Maxdygnsfaktor VA-GIS Dimensioneras VA-näten efter gamla sanningar? MAXDYGNSFAKTOR 3,0 2,5 2,0 1,5 1,0 0,5 0, Antal brukare Maxdygnsfaktor Övre gränslinje Undre gränslinje Övre och undre gränslinje enligt P83 6

7 Maxtimfaktor VA-GIS Dimensioneras VA-näten efter gamla sanningar? MAXTIMFAKTOR 3,5 3 2,5 2 1,5 1 0, Antal brukare Övre gränslinje Undre gränslinje Maxtimfaktor Övre och undre gränslinje enligt P83 7

8 Faktor VA-GIS Dimensioneras VA-näten efter gamla sanningar? 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 FAKTOR MOTSVARANDE MAXTIMFAKTOR X MAXDYGNSFAKTOR 0, Antal brukare Övre gränslinje Undre gränslinje 95-percentil 50% högre maxtimme Övre och undre gränslinje beräknad från värden angivna i P83 8

9 9

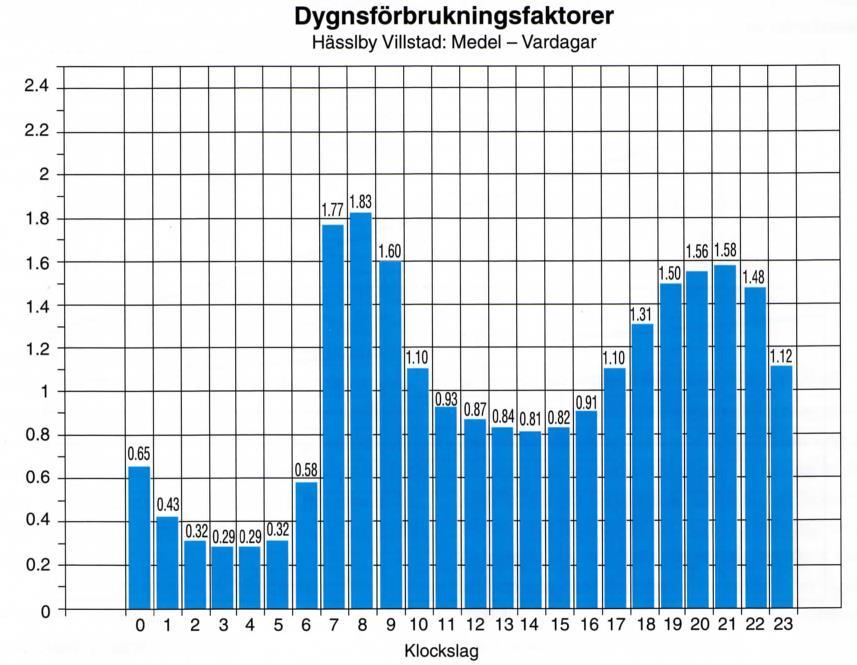

10 Exempel: Dygnsvariation från Hässelby villastad (övre) och skola (nedre) Återges i P83 och används i många sammanhang Varierar förbrukningen likadant idag? Hur ska förbrukningsfaktorer från olika förbrukare användas? Vilken betydelse har trädgårdsbevattning? 10

11 Vad gör vi då? Detta undersöks i ett Svenskt Vatten Utvecklingsprojekt: Studie om dimensioneringstal för vattenförbrukning Studien genomförs i två steg: 1. Förstudie med syfte att undersöka om det finns underlag för att genomföra huvudstudien 2. Huvudstudie med syfte att ta fram dimensioneringstal gällande maxdygn och maxtimme för olika typer av brukare. (huvudstudien genomförs enbart om förstudien visat att det finns ett tillräckligt bra underlag) 11

12 Förstudien Kartläggning av hur vattenförbrukningen mäts och registreras i Svenskt Vattens medlemskommuner Bedömning om dessa mätvärden kan ligga till grund för huvudstudien Identifiera kommunala vattenbolag/va-förvaltningar som är intresserade av ett deltagande i projektet. Förstudien genomförs som en enkätundersökning riktad till samtliga Svenskt Vattens medlemmar. Utvalda enkätsvar följs därefter upp med telefonkontakt. 12

13 Vi behöver er hjälp! VA-GIS Dimensioneras VA-näten efter gamla sanningar? Mätvärden från dricksvattenledningar som uppfyller följande krav: 1. Långa mätserier (något eller några år) 2. Hög tidsupplösning (gärna timme eller bättre) 3. Säker mätning som ge pålitliga mätvärden 4. Väl avgränsade områden (gärna med en dominerande förbrukartyp) 5. Justerade för uppfyllnad och tömning av reservoarer (vi är ute efter momentanförbrukningen) Namn: Kommun / förvaltning / företag: E-post, telefonnumer: Mätdata från huvudvattennätet finns Mätdata från storförbrukare finns Annan mätdata som kan vara av intresse för projektet finns Önskar mer information om flödesmätning på vattennätet Småhusområden Flerbostadshus Verksamheter Sjukhus Kontor Skolor Affärscentra Ja Nej Kanske Kommentar 13

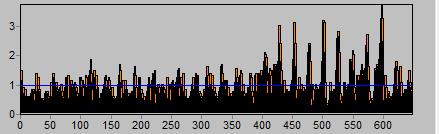

14 Flödesmätning med portabel utrustning går att göra på vattenledningar där de är åtkomliga. Exempel från flödesmätning i ett sjukhus 14

15 Tack! VA-GIS Dimensioneras VA-näten efter gamla sanningar?
