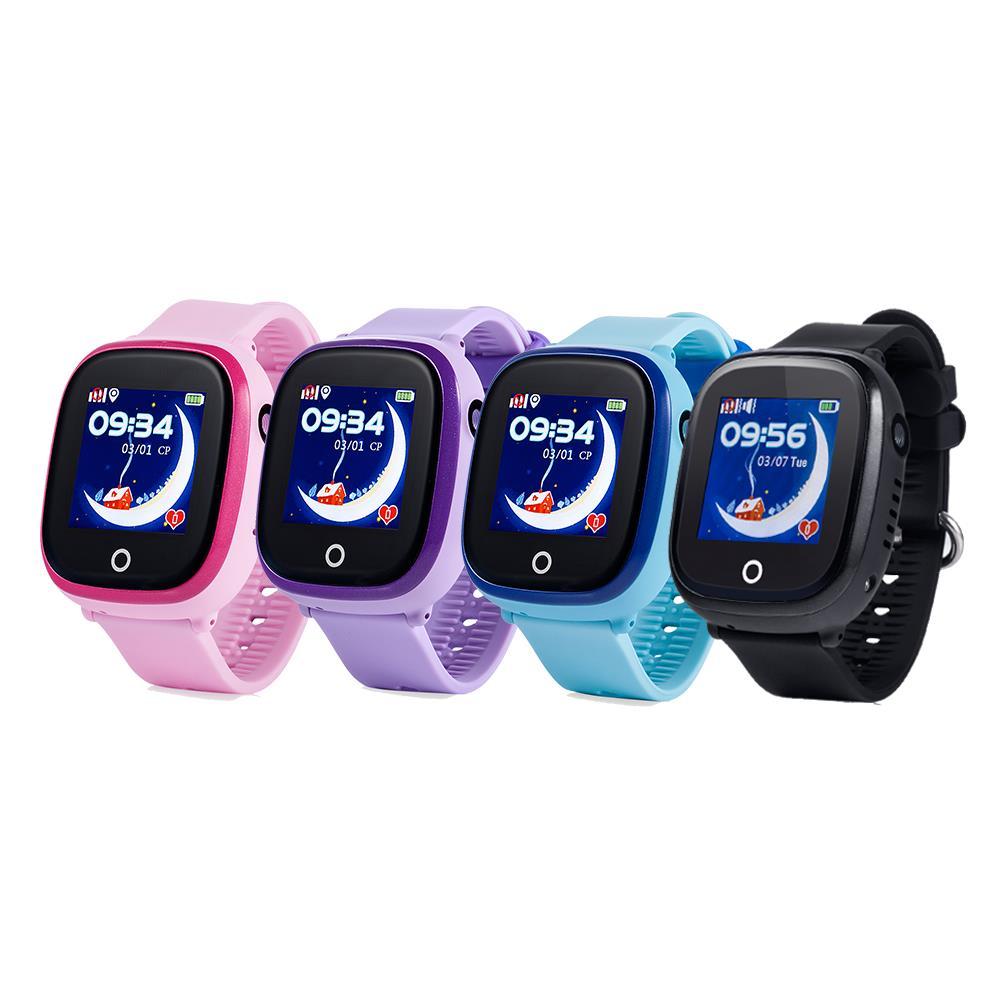

1 Safe2Go VT700 GPS klocka för barn Användarmanual Vänligen, läs igenom denna manual innan produkten tas i bruk

2 1. I Förpackningen 1) Kontrollera att förpackningen innehåller: a) 1 VT700 GPS klocka b) 1 Micro USB magnetkontaktklammer kabel för laddning c) 1 Kuvert med information om Telia Refill SIM-kort (Själva SIMkortet sitter i klockan) 2) Det finns möjlighet att välja att använda ett annat SIM-kort än det som medföljer. Det är då viktigt att det SIM-kortet och abonnemanget stöder samtal, SMS och data (GPRS behövs för kommunikationen) samt att det finns stöd för 2G-nätverket. OBS! Hallon, 3 och Telenor är några av de operatörer som inte fungerar. Vi har valt Telia som leverantör pga. av överlägsen service- och täckningsgrad i 2G nätet. 3) Stäng alltid av klockan innan byte av SIM-kort. 4) Ladda klockans batteri genom att koppla USB kontakten i en datorns USB-uttag och micro USB-änden. 5) Scanna QR-koden på sista sidan I denna manual för att ladda ner APPen SeTracker till mobiltelefonen som skall användas för att administrera klockan. 2. Klockans egenskaper och knappar Kamera "Svara"-knapp Touch Display Power (på/av)/sos - knapp Lucka för SIMkortplats

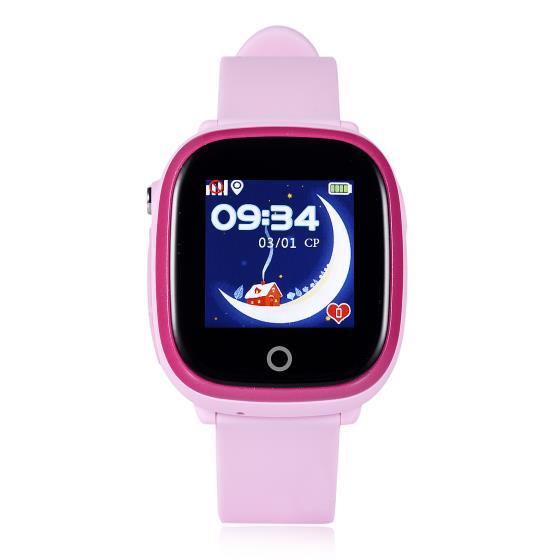

3 Anslutning för laddning med micro-usb kabel Passar handleder 10,2-17,2 cm Laddkabel 2.1 Produktens funktioner GPS+AGPS+LBS real-tid Positionering Analog tidsangivelse på urtavla samt digital tidsangivelse Kamera 0,3 megapixel Vattentålig IP67 (Max 1 meters djup i maximalt 30 minuter) 1.22" IPS touch display i färg Matte-spel (huvudräkning) Mobiltelefonfunktion/Samtalsfunktion och röstmeddelande Digitala fotspår: historisk positionsdata Ljud monitorering/områdeskontroll m.a.p. ljud: Lägg till ditt mobilnr så kommer GPS klockan att ringa upp din mobil så du kan lyssna av klockbärarens omgivning, likt en Babymonitor. Uppgifter om stegräkning, mängd motion, avstånd och sömnmonitor.

4 App tillgänglig för IOS och Android Tyst läge t.ex. under lektionstid GEO fence Safe Zone SOS samtal och varningsnotiser Fjärravstängning via app Alarmklocka (går att ställa in upp till 3 st aktiva alarm) 3. Klockans användargränssnitt (OBS! Klockans språk är engelska) Man aktiverar skärmen med att klicka på on/power-knappen och när skärmens meny är aktiv kan man sedan manövrera med touch screen funktion. 2G Signalstyrka Aktiv dataöverföring Aktiv dataöverföring Positionssignal Batterinivå Hjärtan/belöning Svara/ring knapp touch

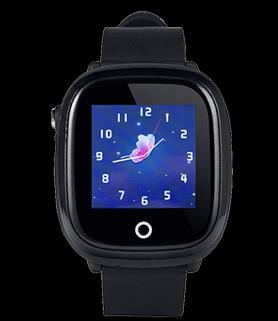

5 3.1 Huvudsida: När klockan aktiveras ifrån standby-läge visas en analog klocka med urtavla. Rör man sedan displayen så visas digital tidsangivelse. 3.2 Samtal: Samtal kan besvaras eller nekas genom att peka på grön respektive röd virtuell knapp på skärmen. Man kan också besvara genom att trycka på powerknappen. Samtalsvolymen kan justeras under pågående samtal. Detta görs med +/- knappar som visas i displayen under samtalet. 3.3 Keypad: I appen som man vänder till VT700 har man möjlighet att aktivera fri uppringning, dvs man behöver då inte förprogrammera numren i appen utan man kan slå numret på en liten display i GPS klockan

6 3.4 Telefonbok/Phone book: Bläddra fram till menyn "Phone book" och klicka på ikonen. Bläddra sedan mellan telefonnummer som lagts in via appen (max 15 st). Klicka på telefonluren för att ringa ut till kontakten som visas i displayen. 3.5 Röstmeddelande/Talk: Bläddra fram till menyn "Talk" och klicka på ikonen. Tryck och håll inne ikonen "Press" för att spela in röstmeddelande och släpp när meddelandet är klart för att skicka till mobiltelefonen. Röstmeddelandet kan vara som längst 15 sek. 3.6 Mattespel/Math game Bläddra fram till Math game för att spela mattespel. 3.7 Kamera/Camera: VT700 har en kamerafunktion som möjliggör fotografering, antingen ifrån klockan av användaren eller av appanvändaren. 3.8 Album/Photos: Bilder som tagits av användaren sparas temporärt i klockan under denna meny. Bilderna kan överföras till appen. 3.9 Lägg till vän/vänner: Para ihop två eller flera klockor med hjälp av Make Friend och anslut genom samma nät. Ta på skärmen så kommer båda klockorna att lägga till varandra.

7 3.10 Steg: Stegräknaren är avstängd som standard, funktionen kan startas upp i appen. När stegräknaren fungerar, synkroniseras antalet steg. Nödvändiga inställningar anpassat för användaren, görs i appen App information: Här återfinns APP QR kod 4. Installera Appen SeTracker och registrera enheten & användare 4.1 App-registrering och login Ladda ned appen SeTracker på den telefon som kommer att användas för att administrera GPS klockan(kan installeras på fler telefoner (OBS! men då med samma konto som registreras nedan)). 4.2 Registrera konto och enhet. När du öppnar appen måste du börja med att registrera dig och Telefonklockan. Tryck på knappen registrera vid det nedre högra hornet, se bild nedan.

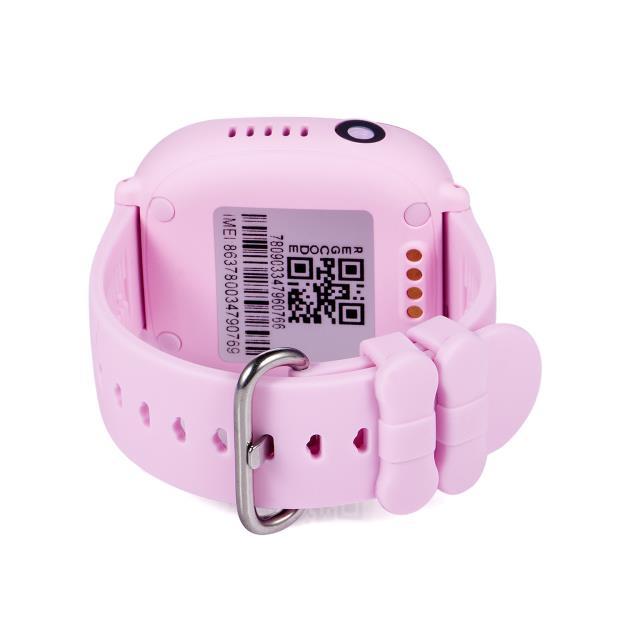

8 Första gången måste man registrera sig först. Klicka på Register Vid nästa Meny - Följ instruktionerna samt fyll i informationsfälten; Klicka på och Skanna QR koden som du hittar på baksidan av telefonklockan. Alt ange IDnummer som står nedanför QR-koden. Ange e-post som blir kontots användarnamn. Ange ett namn på GPS klockan Uppge huvudadministratörens mobilnummer. Ange önskat lösenord för kontot. Upprepa ovan angivet lösenord. OBS VIKTIGT!!! Välj region Europa och Afrika Vi rekommenderar att man väljer engelska som användarspråk då översättningen till svenska kan uppfattas bristfällig.

9 4.3 Introduktion till appen s användargränssnitt Logga in på appen med rätt kontonamn och lösenord. Appen SeTracker s huvudmeny ser ut enligt nedan. Funktionsbeskrivningar från övre vänstra hornet: Röstmeddelande/chat: Tryck och håll inne Long press and speak för att påbörja inspelning. Släpp upp knappen för att avsluta inspelning och skicka röstmeddelandet. Röstmeddelande kan vara högst 15 sekunder långa. Ifrån appen kan man också skriva korta textmeddelanden (max 30 tecken) till klockan Remote Camera/kamera: i denna meny kan man fjärrfotografera, dvs med ett kommando i undermenyn så kan man ta bilder med VT700 som sedan automatiskt laddas upp till denna meny Map/Karta: Hitta ditt barn i realtid. Positioneringen av GPS klockan sker I realtid och finns ingen GPS-signal kommer klockan att positionera med Wifi eller LBS initial men samtidigt fortsätta söka signal med GPS. Färgen på kartnålen avgör vilken signal som positionering sker med. När kommandot är skickat behövs ca. 20 sekunder för varje datauppdatering.

10 4.3.4 Digitala fotspår/footprint: Med denna funktion återges den historiska spåren som barnet har gått/rest vid en given period. Positionsdata för denna funktion är sparad I 90 dagar, dvs man kan söka barnets digitala spar bakåt I tiden, upp till 90 dagar bakåt GEO fence/safe Zone: med en minsta radie av 500 m kan man definiera ett cirkulärt område som, om GPS klockan/barnet skulle komma utanför denna gräns, så ges alarminformation om att barnet lämnat området. Notera att Geo Fence funktionen opererar endast på GPS signal och orienterar inte efter LBS positioneringsteknik Message/Varningar/meddelanden/Notification overview: här återfinns loggen för de varningar som meddelanden som appen aktiverat Motion/Display activities: Här återges antalet steg, mängden motion, distans och sömnmonitor. Parametrar som steglängd, vikt etc. behöver definieras innan användning Alarmklocka: Upp till 3 olika alarm kan ställas in på önskade tider Hjärtan/belöningar: skicka belöningar i form av hjärtan till barnet. Välj antal hjärtan du vill skicka och när du skickat iväg dem dyker de upp som hjärtan i barnets klocka på huvuddisplayen Device/Få maskiner: Denna funktion är likt Hitta-miniphone och kommer vid aktivering att göra så att klockan

11 avger ett ljud/ringa tills man hittar den och trycker in en knapp. Ringsignalen är aktiv i 1 minut Settings/inställningar: I denna meny kan du ställa in GPS klockans parametrar. a. SOS nummer: upp till 3 telefonnummer kan förprogrammeras att automatiskt ringa upp/sms:a när SOS-knappen halls inne I mer än 3 sekunder, vid nödsituation. Det skickas också ut appnotis o matt SOS har aktiverats. Vid uppringning med SOSfunktionen kommer klockan att ringa upp I den ordning man angivit I SOS-menyn I appen och sedan fortsätta ringa SOSkontakterna tills någon svarar. b. Monitorering: Som en möjlighet att lyssna av barnets omgivning, finns denna funktion likt en babymonitor. Man anger det telefonnummer som man vill att GPS klockan skall ringa upp och efter det angivits ringer klockan upp det numret, dock utan att barnet vet om det (det hörs ingenting ifrån klockan) c. Synkroniseringsintervall: Det finns 3 inställningar som man kan välja för hur ofta man vill att GPS klockan skall uppdatera sin position;

12 - 1 ggr/h. (power saving mode) - 1 ggr/10 min (normal mode) - 1 ggr/ minut (Frekvent) d. Tyst läge/no disturbing time/class mode: Det går att ställa in tyst läge för 3 schemalagda perioder. Under denna tid kommer klockan vara helt tyst och inkommande samtal kommer att få upptaget-ton. Tyst läge är en passande funktion för barn som går I skolan. Funktionen funkar på veckodagar och helgdagar är exkluderade. e. SMS varningar/sms alert: Det går att ställa in att få SMS-varningar vid: (i) låg batterinivå,(<20%) (ii)när klockan har tagits av barnets arm och vid (iii)sos aktivering. f. Telefonbok/Phone book: Det går att förprogrammera upp till 10 telefonkontakter I telefonboken som barnet kan ringa. Dessa är åtkomliga via menyn phone book (3.3 ovan). g. Skapa vänner/touch to make friends: Då två stycken Safe2Go TK200 med samma SIM-korts operatör, fysiskt förs tillsammans kommer deras respektive telefonnummer att adderas till den andras telefonbok. h. Språk och region/ Language and Region: Tiden kan ställas in här samt inställning för sommartid. i. LBS: Valmöjlighet om man vill tillåta GSM triangulering för positioneringsteknik under tiden klockan söker efter GPS signal. J. Aktivera avtagningssensor/removal switch: Valmöjlighet om man vill aktivera avtagningssensor, dvs om GPS klockan tas av barnets arm, varpå en SMSvarning skickas alt. app-notis. k. Fjärravstängning/Remote shutdown: GPS klockan kan inte stängas av med själva klockan, det är en säkerhetsfunktion. Den kan endast stängas av via appen SeTracker. 5. Min /"My" användargränssnitt: Längst ned till höger återfinns fältet Min / My och där kommer man till huvudmenyn för kontot och enheterna/klockorna enligt nedan:

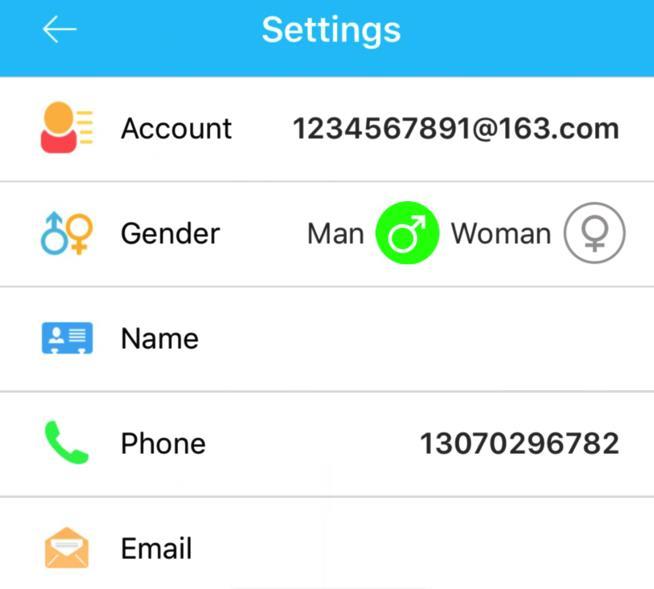

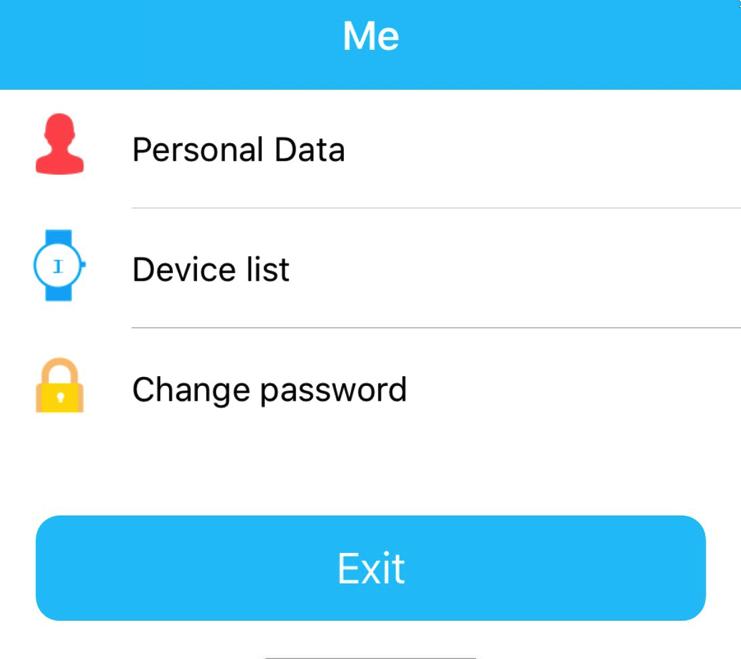

13 5.1 Profil/Personal data: I menyn för din profil finner man de parametrar för vilket kontot är definierat med, här är det viktigt att det finns en mailadress vid händelse om nytt lösenord önskas. **** ** 5.2 Enhetslista/Device list: Om man har flera GPS klockor så kan de enkelt adderas till kontot I denna meny. Klicka add device och följ instruktionerna. Obs! Man behöver endast registrera kontot första gången, för att lägga till enheter görs det i denna meny.

14 ** * 6. Ändra lösenord/change the password 7. Ladda ner app/download the APP Stöd för Android eller ios mobile enheter: SeTracker 8. Tekniska specifikationer Produktnamn: Safe2go VT700 - Vattentålig GPS klocka med touch display i färg MaterialPlast/silicon CPU:MT2503 GPS Chipset : MTK3337 SIM-kort:Micro SIM Card slot Frekvensområde : GSM/GPRS 850/900/1800/1900Mhz (2G) Positioneringsteknik:GPS + AGPS + LBS Bluetooth:Bluetooth 4.0 Kamera : 0,3 MP

15 Batteri:405mAh polymer batteri (100h Standby Tid) Display: 1.22" Touch Screen Färg Funktionsknappar:PÅ/AV knapp + SOS knapp Språk:VT700 : Engelska, App : Engelska/Valfritt Specifikationer : Armbandet kan justeras mellan min. 9 cm till max 20 cm (passar handleder som har omkrets mellan 10,2-17,2 cm) Klockans dimensioner 39 x 46 x 15.3 mm vikt 44 g 9. Integritetsskydd och datasäkerhet All data som hanteras med denna produkt följer gällande GDPR lagar och det är endast data som är ändamålsenliga för produktens funktion som kan komma att efterfrågas. Det är endast de telefonnummer som registreras i telefonboken ( Phonebook ) och som SOS-/nödkontakter som kan ringa till GPS klockan. Telefonnumret till det förinstallerade SIM kortet i GPS klockan är oregistrerat, dvs förekommer inte i några register, och det genererar inte några resultat websidor som används för att söka telefonnummer. Vi rekommenderar att inte återge GPS klockans telefonnummer till andra personer än de som man valt att ha i telefonboken ( Phonebook ) eller som SOS-/nödkontakter, samt att man också påtalar för dessa att iaktta denna restriktion. Det går att göra konfigurationer och verkställa funktioner via SMS kommandon. Detta kräver dock att telefonnummer/imei nummer och lösenord för SMS kommandon är känt. Genom att byta lösenord förhindrar man att utomstående skall kunna nyttja möjligheten till att nå klockans inställningar via SMS. Detta görs genom att skicka ett SMS kommande till GPS klockans telefonnummer: pw,123456,pw,xxxxxx# (där xxxxxx är ditt valda lösenord) Byter man lösenord är det viktigt att skriva upp det nya lösenordet då vi på Safe2Go inte längre tar ansvar för åtkomst till klockan via SMS kommandon. Notera lösenordet och försäkra er om att lösenordet är korrekt inskrivet.

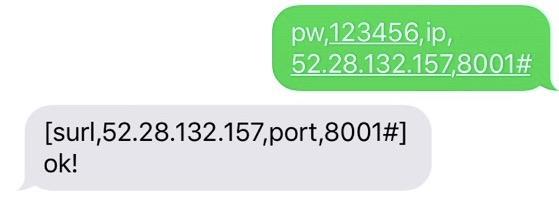

16 10. Trouble shooting i) Får du felmeddelande "Device is offline", "ingen nätverksanslutning" eller "no equipment" och ingen kontakt med appen SeTracker? Möjliga orsaker: Klockans nätverksinställningar är felaktigt inställda. SIM-kortet är inte laddat med data, SMS och telefoni. Man har inte startat om klockan efter laddning av SIM-kort. Man har installerat ett SIM-kort från Telenor, Hallon eller 3 eller annat SIM- kort som endast stödjer 3G. Man har inte avvaktat tills klockan hunnit registrerats på positioneringsservrarna. Lösningar: Försäkra dig om att klockans ip-inställningar är korrekta. Detta gör du genom att skicka ett SMS - kommando till klockans telefonnummer(se till att SIM-kortet är laddat): pw,123456,ip, ,8001# om kommadot är rätt skickat får man ett SMS-svar: [surl, ,port,8001#] ok! Se exempel:

17 Om SIM-kortet inte är laddat :Ladda SIM-kortet med Samtal, SMS och data. Kunder med förinstallerat SIM-kort, laddar enklast här. Se till att starta om klockan om man laddat på saldo på SIM-kortet första gången. SIM-kort ifrån t.ex. Telenor, Hallon eller 3 funkar inte eftersom dessa endast stödjer 3G. Vi rekommenderar alltid Telia eftersom GPS-positioneringen utgår ifrån 2G tekniken och de har överlägset bäst täckningsgrad. Det kan ibland ta upp till 24 timmar tills klockan har registrerats på positionsservrarna innan den bekräftas och fungerar i appen. Om dessa steg kontrollerats/genomförts och klockan fortfarande inte får kontakt med Appen SeTracker, maila oss på support@safe2go.se och ange ert ordernummer i rubriken (OBS, viktigt! annars hanterar vi inte ärendet.) OBS! Batteritiden kan förbrukas snabbare när klockan inte kopplats samman med appen då utrustningen ständigt söker efter signal för sammankoppling och kräver då mer ström. ii) Upplever du att GPS positionen inte återges korrekt? Orsak: Detta beror på att klockan, i frånvaro av GPS signal, positionerar efter s.k. LBS (Location Based Signal = försöker

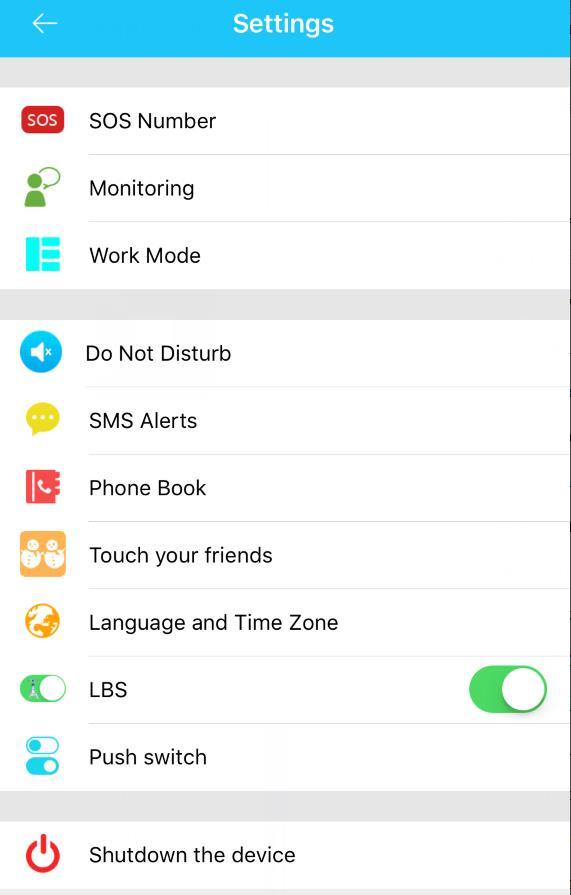

18 beräknar position beroende på GSM masternas position, typ triangulering) som ett sekundärt alternativ. (GPS teknik är ett positioneringsverktyg som är utvecklat för positionering utomhus först och främst, men den funkar i princip alltid inomhus också. LBS är ett komplement och inte alls samma precision på positionering) Lösning: Avaktivera LBS funktionen i appen SeTracker genom att gå till inställningar och klicka ur reglaget som bilden nedan visar (exempel för SeTracker) 11. Övrigt Denna manual uppdateras vid behov av förtydligande och ev. tillkommande förklaringar.
