1 INSTALLATIONSMANUAL REMOTUS JUPITER FSK SV -A6

2 Revideringar Version Datum Orsak A Översatt A Tilt sensor, varning frekvensbyte och mindre korrigeringar A A A Korrigeringar i frekvenstabellerna A A Tabellista Tabell 1. Tabell 2. Tabell 3. Frekvensinställning i knappsändarna J-8B & J-10B 20 Frekvensinställning i joysticksändarna J-100J & J-150J 22 Inställningar för avstängningstiden på SW1 för joysticksändare 26

3 3 (36) Innehållsförteckning 1 Inledning 5 2 Omfattning 5 3 Symboler 6 4 Säkerhetsföreskrifter vid installation och underhåll Montering Antennplacering Anslutningskabel Kopplingsschema Anslutningsexempel Generell inkoppling för separata reläkontakter i installationskretsen Principkoppling för huvudkontaktor med gemensam matning till reläkontakterna Principkoppling utan huvudkontaktor (total strömstyrka < 6 A) Principkoppling av huvudkontaktor med radio-kontrolleromkopplare (R/K) Principkoppling av Huvudkontaktor med gemensamt 24 V DC batteri till reläkontakterna Principkoppling av Huvudkontaktor med gemensamt 24 V DC batteri till reläkontakterna Anslutningar för 115/230 V AC Anslutningar för 24/48 V AC 17 7 Driftsättning Radiofrekvens Inställning av radiofrekvensen i mottagare J-RX Inställning av radiofrekvensen i sändarna Matchning av mottagarens ID-nummer (adress) Justering av tryckknapparnas tillfälliga och kvarstående funktioner Aktivera PIN Inaktivera PIN Mata in PIN vid uppstart Avstängningstid på knappsändare, J-8B & J-10B Avstängningstid på joysticksändare, J-100J & J-150J Val av programnummer Funktionstest CIM-kort Montera CIM-kort, knappsändare Montera CIM-kort, joysticksändare 28 Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

4 4 (36) 8 Felsökning Kontrollera först Det går inte att aktivera huvudkontaktorn Vissa utgångsfunktioner fungerar inte 30 9 Programval Programvarianter 32 Figurlista Figur 1. Figur 2. Figur 3. Installation av kablar 9 Mottagaren måste monteras upprätt (vertikalt) 9 Rekommenderad och fel placering för antennen 10 Figur 4. Anslutningskabel 11 Figur 5. Figur 6. Figur 7. Figur 8. Figur 9. Figur 10. Figur 11. Figur 12. Figur 13. Figur 15. Figur 14. Figur 16. Figur 17. Figur 18. Figur 19. Figur 20. Figur 21. Figur 22. Figur 23. Figur 24. Figur 25. Anslutning med separata reläkontakter 12 Anslutning med gemensam säkring 13 Anslutning med separata säkringar om strömmen är större än 6A 13 Anslutning utan HK (totalström mindre än 6A) 14 Principkoppling av huvudkontaktor med radio-kontrolleromkopplare (R/K) 14 Anslutning av HK med gemensam 24 Voltsmatning för reläkontakterna 15 Anslutning utan HK för 24 V batteri (total strömkrets <6A). 15 Anslutningar i mottagaren. Alla säkringar skall uppfylla kraven i IEC V. 16 Anslutningar på 24/48V versionen av mottagaren Positioner av indikationerna TXON och SQUELCH (SQD) 18 Justera frekvensinställningen SW1:2 18 Knappnumrering på knappsändarna J-8B & J-10B 19 Dipswitch för användarvald fast frekvens på lödsidan av moderkortet 21 Dipswitchar för användarvald fast frekvens på komponentsidan av moderkortet 21 Switchar i mottagare 23 Dipswitch SW1 för inställning av avstängningstiden 26 Position av HK-brytare 27 CIM-kort, knappsändare 28 CIM-kort, joystick sändare 28 Lysdioder som skall kontrolleras vid felsökning 29 Lysdioder som indikerar aktiva signaler 30 Figur 26. Plintar 31 Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

5 Inledning 5 (36) 1 Inledning Den här manualen avser endast installationen av radiostyrda Remotus Jupiter-systemet. Remotus omfattar inte ett komplett system för radiostyrning; det har endast en uppsättning utgångar som styrs av de åtgärder som operatören utför med hjälp av sändarens strömställare och joystickar. Hur utgångarna används för att styra föremålet (exempelvis en maskins rörelser och bromsar eller styrning av andra enheter) beror på den aktuella installationen och ligger inte inom ramen för Remotus. Det bör noteras att den information som erhålles från det styrda föremålet inte bearbetas av Remotus-mottagaren utan används endast för informationsändamål. Av de anledningar som anges ovan omfattas säkerheten av Remotus i huvudsak av statusen på reläutgångarna, oavsett vilket föremål som styrs av reläerna, under förutsättning att Remotus särskilda funktioner hos Remotus oavsett vilket föremål som styrs (exempelvis hantering av signalstörningar). Gränssnittet mellan Remotus och det styrda föremålet bör utgöras av en särskild gränssnittsenhet som inte ingår i Remotus-systemet och av den anledningen inte är inkluderad i installationsmanualen till Remotus. Det kompletta radiostyrningssystemet, där det föremål som styrs ingår, måste provas och godkännas enligt gällande normer. Det ingår inte i Åkerströms Björbos ansvar. Om den här utrustningen är permanent monterad på ett fordon måste fordonet stå stilla och vara avstängt när mottagaren är påslagen (se kommissionsdirektiv 2004/104/EC). 2 Omfattning Följande anvisningar skall tillämpas vid installation av Åkerströms Remotus Jupiter-system för att en driftsäker körning skall garanteras. I systemet ingår en mottagare av typen RX 131 modell J-RX131 och en sändare av typen TX 50, modell J-8B eller J-10B, alternativt en sändare av typen MC 100, modell J-100J eller J-150J. Innan installation eller start av radiostyrningen sker, måste denna manual läsas och förstås av de människor som utför installation eller underhåll på systemet. Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

6 Symboler 6 (36) 3 Symboler Läsa alla säkerhetsinstruktioner i denna manual och på varningsskyltar tillhörande utrustningen. Misslyckande att följa alla säkerhetsinstruktioner kan resultera i dödsfall eller allvarlig skada. Varningssymbolerna används för att varna om potentiell fara för personskador. För att undvika risker, lyd alla säkerhetsmeddelande som följer denna symbol. Informera all personal som arbetar med produkten. Följande varningssymboler används i denna manual för att varna användaren om risker. Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

7 Säkerhetsföreskrifter vid installation och underhåll 7 (36) 4 Säkerhetsföreskrifter vid installation och underhåll Följande manual skall användas vid installation av Åkerströms Remotus Jupiter system för att säkerställa trygg och säker drift. Installationen skall lationslandets regler. Endast en korrekt installation kan säkerställa den nödvändiga nivån av säkerhet vid användning. Utrustningen kan få sin strömförsörjning från olika spänningskällor, t. ex. en till reläkontakterna och en till utrustningens normala strömförsörjning! Före ALLT underhållsarbete ska man se till att det inte ligger spänning på NÅGON av kopplingsplintarna, genom att använda de externa separeringsenheterna/säkringarna i den permanenta installationen. Kontrollera att alla plintar är fria från farlig spänning! Risk för hörselskador, använd hörselskydd m. Koppla ur signalhornet innan någon underhålls åtgärd genomförs genom att koppla ur den svarta kontakten. Sätt sedan tillbaka den när arbetet är utfört. Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

8 8 (36) 5 13 reläutgångar med växlande kontakter och 1 digital för signal (horn). Två huvudkontaktorer (MC) relän Konstruerad för att uppfylla ISO :2006 Kategori 3 PL d för huvudkontaktorn med dubbla kanalinställningar. 14 bitars adress, som tillåter olika adresser (ID). Multikrandrift Frekvensband Kanalseparation: Uteffekt: 10 mw FSK 450 g 1,2 kg 1,4 kg Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

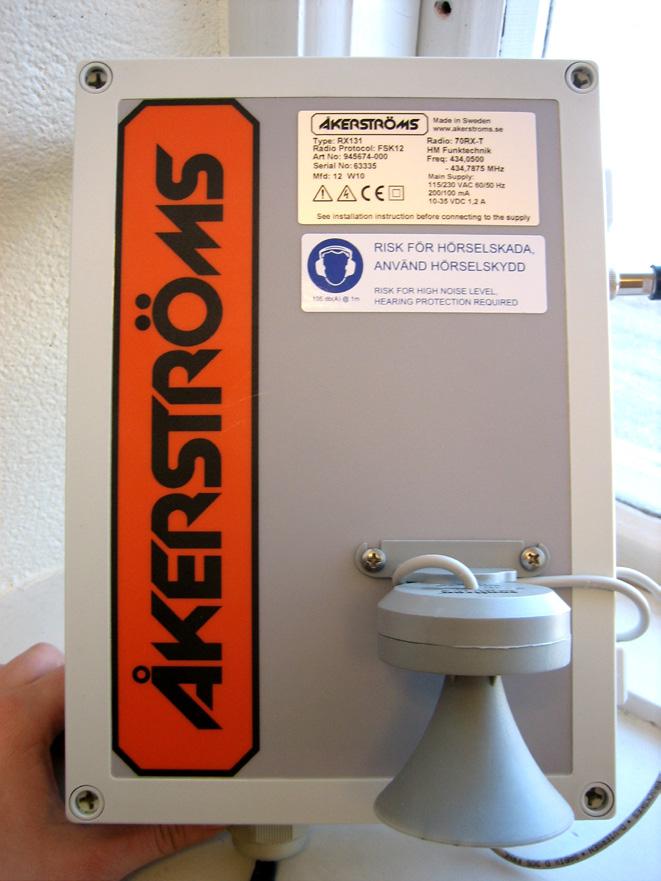

9 Montering 9 (36) 6 Montering En permanent installation av mottagaren måste inkludera säkringar som skyddar utrustning och ledningar från överström och kortslutning. Det innebär att strömförsörjningen till mottagaren och alla reläkontakter måste vara avsäkrade. Dessa säkringar används som frånkopplingsenheter. Säkringarna måste vara lätt tillgängliga och frånkopplingsenheten ska ha ett kontaktgap på minst 3,0 mm och vara placerade i serie med fas (L). Efter installation av utrustningen måste de installerade kablarna bindas ihop parvis (t. ex. med Mottagaren måste monteras lodrätt med kabelförskruvningarna pekandes neråt. Figur 1. Installation av kablar Figur 2. Mottagaren måste monteras upprätt (vertikalt) Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

10 Montering 10 (36) 6.1 Antennplacering Mottagarens antenn monteras normalt direkt på mottagaren. När antennen monteras separat måste den placeras så öppet (i fria luften) som möjligt. En skymd antenn försämrar radiomottagningen avsevärt. Antennen ska inte monteras i ett apparatskåp, ett skarvdon kan användas så att en yttre placering av antennen blir möjlig. Travers/Telfer 50 ohm Antennkabel Antenn Fel placering Rekommenderad placering Figur 3. Rekommenderad och fel placering för antennen Antennen får inte komma i kontakt med metalldelar komma in via antennkabeln. För att minimera denna risk ska en DC block användas. DC samtidigt med minimal störning på RF-signaler. Lämpliga modeller har kondensatorer i serie med både de inre och yttre konduktorerna. Åkerströms kan tillhandahålla en lämplig DC block Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

11 Montering 11 (36) 6.2 Anslutningskabel Anslutningskabeln mellan mottagaren och det styrda föremålet skall vara SKÄRMAD, till exempel ÖLFLEX eller liknande. Kabelarean skall vara minst 0,75 mm² och ha en yttre kabel mellan mottagaren och den närmaste kopplingspunkten. Skärmen jordas i Apparatskåp förskruvningen REMOTUS RX 131 Figur 4. Anslutningskabel Kopplingsschema Till varje system hör ett kopplingsschema. Se kapitel 9 för programalternativ. Schemat visar hur utrustningen ska anslutas. Maximal belastning per relä får inte överstiga 2 A resistiv last. Strömslingor med reläkontakter SKALL intern säkring 4 A (F2) på kortet som kan användas. En skyddssäkring för mottagarens matning ska vara märkt med 6 A. Utrustningen kan få sin strömförsörjning från olika spänningskällor, t. ex. en till reläkontakterna och en till utrustningens normala strömförsörjning! Före ALLT underhållsarbete ska man se till att det inte ligger spänning på NÅGON av kopplingsplintarna, genom att använda de externa frånkopplingssenheterna/säkringarna i den permanenta installationen. Kontrollera att alla plintar är fria från farlig spänning! Blanda inte SELV (Safety Extra Low Voltage), skyddsklenspänningstyp, och NON SELV signaler i samma kabel. Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

12 Montering 12 (36) 6.3 Anslutningsexempel Om mottagaren och/eller mottagarens kontakter är anslutna till mer än en fas får spänningen mellan faserna INTE överstiga 250 V. Om spänningen på en fas är 230 V AC så är spänningen mellan de andra två faserna 380 V AC, vilket INTE är tillåtet! Ingen kontakt ska ha högre belastning än 2 A. Den externa säkringen som skyddar hela installationskretsen ska vara märkt med 6 A Fas Neutral Extern säkring 6A = Extern krets Reläkontakt 1 Reläkontakt 2 Reläkontakt n Extern switch Mottagare Figur 5. Anslutning med separata reläkontakter Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

13 Montering 13 (36) Fas N utr l Extern säkring 6A Huvudkontaktorstyrning från mottagaren Ev. TILL-kommando från mottagaren Huvudkontaktor Om extern säkring (ovan) är 6A kan extern säkring (nedan) uteslutas Intern säkring 4,0 A 6 A Figur 6. Anslutning med gemensam säkring Mottagare I det här schemat måste den totala strömstyrkan till kontakterna vara lägre än 6 A. Observera att den maximala belastningen för en reläkontakt är 2 A. 6 A 6 A Figur 7. Anslutning med separata säkringar om strömmen är större än 6A Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

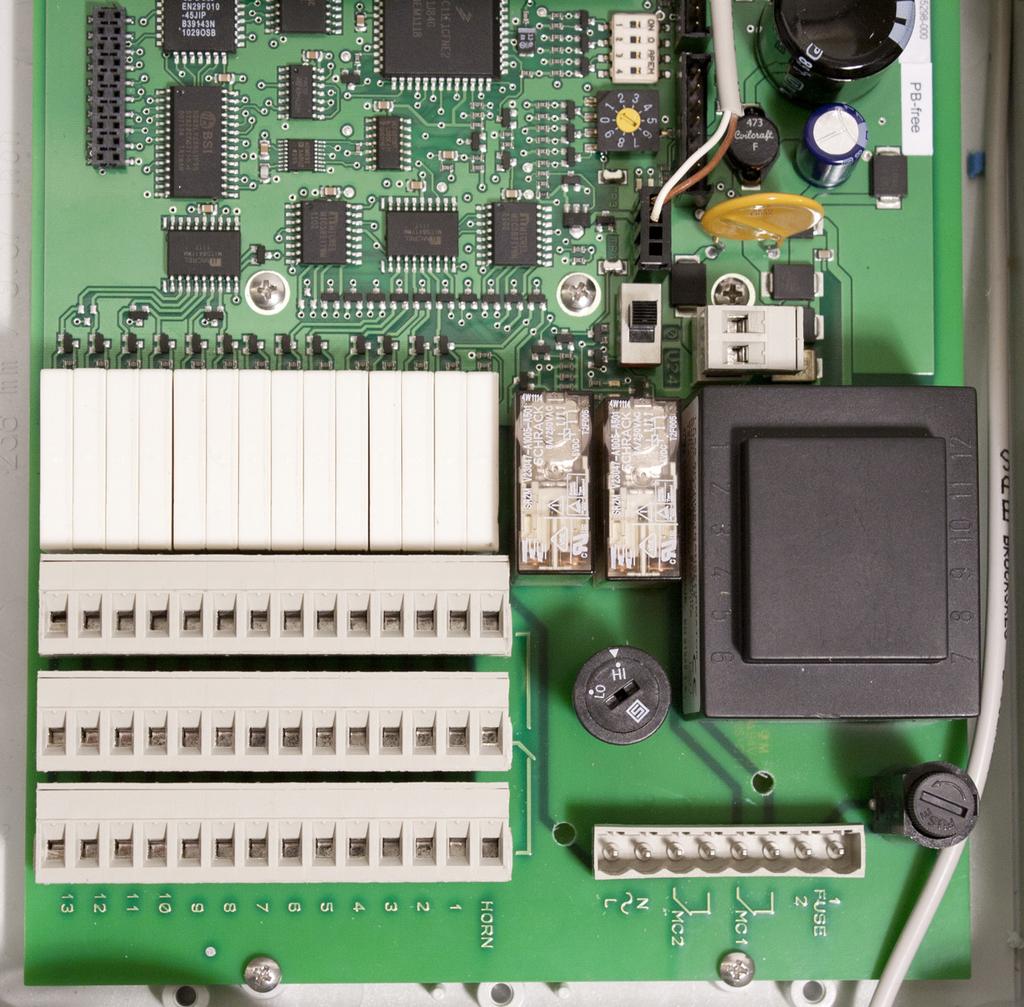

14 Montering 14 (36) Fas Neutral Extern säkring 6A Säkerhetsstopp Huvudkontaktorstyrning från mottagaren Driftkommandon från mottagaren Valfri extern krets Extern switch Mottagare Figur 8. Anslutning utan HK (totalström mindre än 6A) Observera att den maximala belastningen för en reläkontakt är 2 A. Fas Extern säkring 6A Neutral FRÅN TILL-kommando R/K Huvudkontaktorstyrning från mottagaren 0-pos. sam.koppling Överström Huvudkontaktor TILL R/K R/K R/K R/K Mottagare Figur 9. Principkoppling av huvudkontaktor med radio-kontrolleromkopplare (R/K) Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

15 Montering 15 (36) takterna +24 VCD 0V Extern 6A Nödstopp Huvudkontaktorstyrning från mottagaren TILL-kommando från mottagaren Huvudkontaktor Driftskommandon från mottagaren Extern strömbrytare DC/DC spänning (SELV) Mottagare DC- spänning Figur 10. Anslutning av HK med gemensam 24 Voltsmatning för reläkontakterna takterna +24VDC 0V Extern 6A Nödstopp Huvudkontaktorstyrning från mottagaren Driftskommandon från mottagaren F1 2,5A Extern strömbrytare DC/DC spänning (SELV) Mottagar DC- spänning Figur 11. Anslutning utan HK för 24 V batteri (total strömkrets <6A). Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

16 Montering 16 (36) 6.4 Anslutningar för 115/230 V AC Figur 12. Anslutningar i mottagaren. Alla säkringar skall uppfylla kraven i IEC V. 4,0A Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

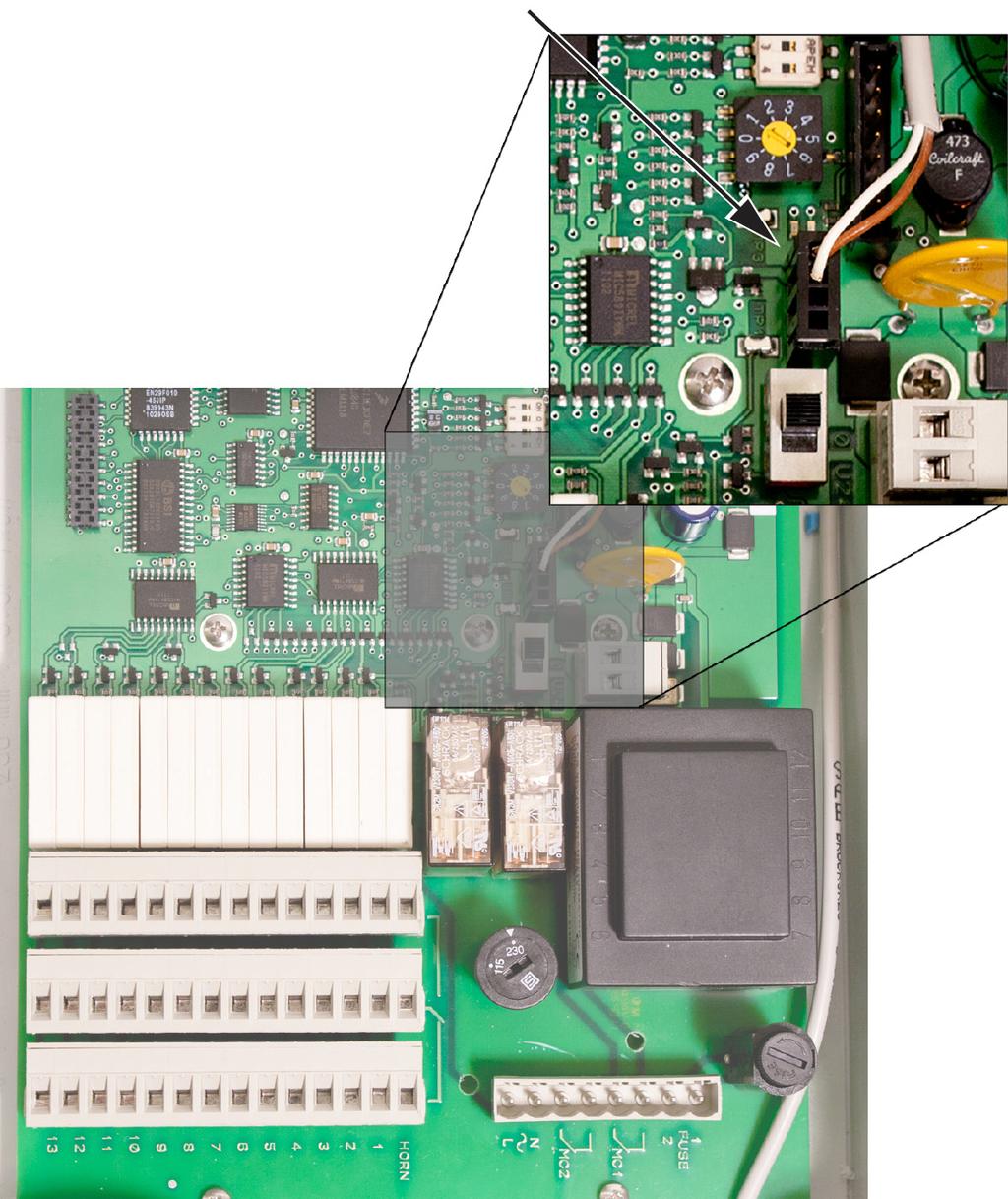

17 Montering 17 (36) 6.5 Anslutningar för 24/48 V AC Figur 13. Anslutningar på 24/48V versionen av mottagaren. Vridomkopplaren är markerad med 48 V och 24 V. Alla säkringar skall uppfylla kraven i IEC V. 4,0A Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

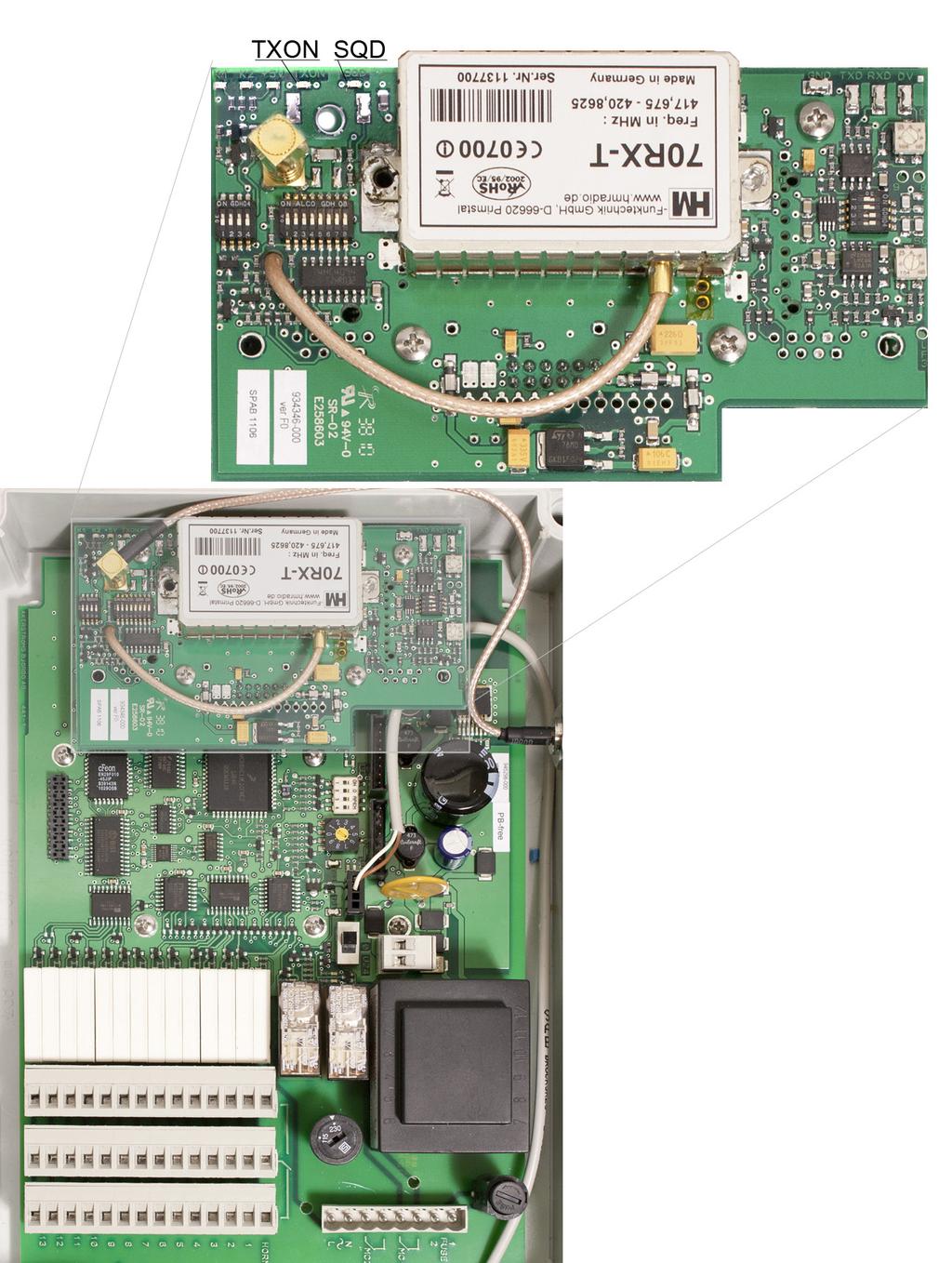

18 Driftsättning 18 (36) 7 Driftsättning 7.1 Radiofrekvens Radioöverföringen som används i Jupiter systemen kan använda antingen frekvenshoppsändning eller en fast frekvens. Standardsinställningen från fabrik är frekvenshoppning, vilket är den Före ändring av frekvensmetod, bryt strömmen! Frekvenshoppning När frekvenshoppning är inställt ändras frekvensen automatiskt runt på 15 av 30 frekvenser inom bandet 434,050 till 434,775 MHz. För inställning se Systemvald eller användarvald fast frekvens Systemvald fast frekvens scannar automatiskt mellan 30 olika frekvenser. En frekvens mellan 434,050 till 434,775 MHz kommer att användas vid systemvald eller användarvald fast frekvens. För inställning se Användarvald frekvens ställs in på sändaren. OBS! Om sändaren är satt till fast frekvens måste mottagaren vara satt till fast frekvens. Dipswitchen för att justera frekvensinställningen är utmarkerad Om switchen är inställd på: OFF: Frekvenshoppning ON: Fast frekvens Figur 14. Frekvenshoppning Fast frekvens Justera frekvensinställningen SW1:2 Mottagaren J-RX131 använder normalt frekvenshoppning för radiokommunikation så genom att titta på indikeringarna TXON och SQUELCH är det möjligt att diagnosera kvaliteten på radiokanalen. Varje gång ett meddelande tas emot kommer indikationen SQUELCH att tändas. Meddelandena sänds med en kostant hastighet (100ms/ meddelande) 10 medd./sekund. Indikationen SQUELCH skall tändas i den takten. Om så inte är fallet är det någon av de använda frekvenserna (1 till 15) som inte fungerar. Om meddelandet accepteras av mottagaren kommer även indikationen TXON tändas. Om indikationen TXON inte tänds i samma takt som indikationen SQUELCH har meddelandet förvrängd. Figur 15. Positioner av indikationerna TXON och SQUELCH (SQD) Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

19 Driftsättning 19 (36) Sändaren levereras med sändningtypen frekvenshoppning som standard. Denna inställning Om du väljer att använda frekvenshoppning måste du se till att alla knappar är OFF i inställningsläget, följ stegen i avsnitt OBS! Mottagaren måste vara satt till frekvenshoppning, se kapitel Tryck på knappen 9 (steg 2) och knapp 8 medans snabbstoppsknappen dras upp. Håll ner knapparna i 3 sek tills statusindikeringen lyser gult (ska ändras från grönt till gult) som visar att sändaren är i inställningsläge. 2. Kontrollera att alla knapp LED är släckta och tryck på de knappar som skall vara inställda på ON, vilket indikeras av att knappens LED lyser grönt. Se tabell 1 för frekvensinställning. 3. Avsluta genom att stänga av sändaren genom att trycka ner snabbstoppsknappen. OBS! Mottagaren måste vara satt till fast frekvens, se kapitel Om du väljer att använda en fast frekvens som valts av systemet självt måste du se till att alla knappar är ON i inställningsläget, följ stegen i avsnitt I detta läge kommer systemet att öka frekvensen ett steg varje gång sändaren slås på. OBS! Mottagaren måste vara satt till fast frekvens, se kapitel Snabbstoppsknapp Statusindikering Knapp LED (L1) Snabbstoppsknapp Statusindikering Knapp LED (L3) Knapp 1 Knapp 2 Knapp 3 Knapp 4 Knapp 3 Knapp 4 Knapp 5 Knapp 6 Knapp 5 Knapp 6 Knapp 7 Knapp 8 Knapp 7 Knapp 8 Knapp 9 Knapp 10 Knapp 9 Knapp 10 Knapp LED (L10) Knapp LED (L10) Figur 16. Knappnumrering på knappsändarna J-8B & J-10B Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

20 Driftsättning 20 (36) Knappar på knappsändare J-8B och J-10B J-8B: J-10B: Frekvens OFF OFF OFF OFF OFF OFF OFF OFF frekvenshoppning OFF ON OFF OFF ON ON ON ON OFF ON OFF ON OFF OFF OFF ON OFF ON OFF ON OFF OFF ON ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON ON ON OFF ON OFF ON ON OFF OFF ON OFF ON OFF ON ON OFF ON ON OFF ON OFF ON ON ON OFF ON OFF ON OFF ON ON ON ON ON OFF ON ON OFF OFF OFF OFF ON OFF ON ON OFF OFF OFF ON ON OFF ON ON OFF OFF ON OFF ON OFF ON ON OFF OFF ON ON ON OFF ON ON OFF ON OFF OFF ON OFF ON ON OFF ON OFF ON ON OFF ON ON OFF ON ON OFF ON OFF ON ON OFF ON ON ON ON OFF ON ON ON OFF OFF OFF ON OFF ON ON ON OFF OFF ON ON OFF ON ON ON OFF ON OFF ON OFF ON ON ON OFF ON ON ON OFF ON ON ON ON OFF OFF ON OFF ON ON ON ON OFF ON ON OFF ON ON ON ON ON OFF ON OFF ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF ON ON OFF OFF OFF OFF OFF ON ON ON OFF OFF OFF OFF ON OFF ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF ON OFF OFF ON ON ON ON ON ON ON ON ON systemvald fast frekvens Tabell 1. Frekvensinställning i knappsändarna J-8B & J-10B Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

21 ANT1 P5 P4 C17 C20 C65 R258 C57 TP9 IC6 SW1 C56 TP7 YM1 P1 C21 IC15 L4 C22 IC4 R76 C32 R166 TP11 C63 R248 R178 C70 R7 LED2 C58 T2 R13 C64 IC17 C71 T3 C77 C9 IC23 T1 T14 R189 R102 C74 C34 T5 C69 C68 TP8 C76 R188 R10 C3 P6 R23 R24 T6 T19 IC24 TP10 C16 R12 R25 C60 R167 C66 R172 R3 R8 R143 R122 R26 R TP100 C67 R4 X2 R244 R82 T7 C11 SW2 TP104 C62 R175 C51 C15 R104 R157 C42 P7 C23 IC5 R174 R245 R145 TP14 R254 C41 IC10 IC12 R15 R106 R148 R256 R14 IC2 C92 P18 T17 IC19 C91 R152 R150 R228 C93 T28 C53 C90 C18 TP12 R255 T4 T13 R257 C78 C4 C30 R91 C25 R64 C13 TP2 R92 IC14 C8 C29 IC9 TP16 C7 R73 C27 R223 C2 C6 D1 TP105 R140 C1 R89 IC7 TP13 R62 R222 TP25 R221 R1 IC8 IC1 IC3 R87 IC22 R219 R2 P2 R88 R259 R113 R200 R201 R114 R180 R217 R5 F1 C59 R90 TP22 C10 C24 R77 TP21 R215 R6 R43 R75 R74 T8 R117 R204 R205 R118 C54 R213 TP24 C31 R61 R79 R81 R78 C19 R119 R121 R208 R211 TP0 T24 SW3 TP20 TP R100 P8 R129 R162 R99 TP26 R98 PCB1 R97 R133 R191 R192 R134 R96 R95 R94 R93 R137 R195 R196 R138 R46 R141 C46 R20 C47 F3 C44 C28 T11 P9 D7 D8 IC13 T12 TP5 R65 C50 C55 T15 TP1 C37 C38 R83 C12 P16 R18 R238 IC11 D5 R147 R239 P10 T23 IC26 C33 IC20 R151 C35 D6 IC21 C75 R37 C72 IC25 TP28 TP27 C48 R42 DZ2 TP6 IC18 L5 C40 D3 P11 R55 R63 L1 C43 L2 YM2 Driftsättning 21 (36) Sändaren använder överförningstypen frekvenshoppning som standard. Detta är den rekommen- - För att ändra inställningen till användarvald fast frekvens gör följande: 1. Skruva loss botten på sändaren, dra försiktigt botten en bit. Dra ut kontakten för batteriet och ta bort botten helt. 2. fast frekvens. ON OFF SW B YWW PB-Free ON ON Figur 17. Dipswitch för användarvald fast frekvens på lödsidan av moderkortet SW SW ON ON R39 R40 R109 R110 P3 R179 R161 R242 R176 R177 R19 R158 R169 R170 R160 R181 C14 R243 R11 R171 R154 R183 R182 R ON C39 R57 R56 R59 R58 R250 R252 R253 R251 R229 R28 R29 C36 R48 R103 R246 R233 R237 R225 R247 R105 R235 R231 R224 R41 R49 R50 R53 C52 R190 R85 C26 R35 R34 R38 R36 R86 R146 R210 R209 R68 R69 R70 R71 R112 R199 R31 R32 R33 R60 R30 R260 R80 R198 R111 R220 R218 R249 R16 R17 R21 C73 R216 R22 TP19 TP17 R116 R203 R202 R115 R120 R207 R206 R214 TP15 R212 R186 R185 R153 R187 R184 C79 R123 R128 R124 R127 R126 R125 R130 R132 R164 R163 R131 R136 R194 R193 R135 R139 R197 R142 R54 R47 R45 R44 C49 C45 R240 R144 R227 R232 R236 R241 R149 R226 R234 R230 + Figur 18. Dipswitchar för användarvald fast frekvens på komponentsidan av moderkortet 3. delen och (2) så att kabeln inte kläms mellan den övre och undre delen. Dra åt skruvarna 1 Nm. Nu är frekvensen inställd på sändaren. OBS! Mottagaren måste vara satt till fast frekvens, se kap Följ instruktionerna i kapitlet men istället sätt alla 8 switchar på lödsidan till OFF, switch OBS! Mottagaren måste vara satt till fast frekvens, se kap Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

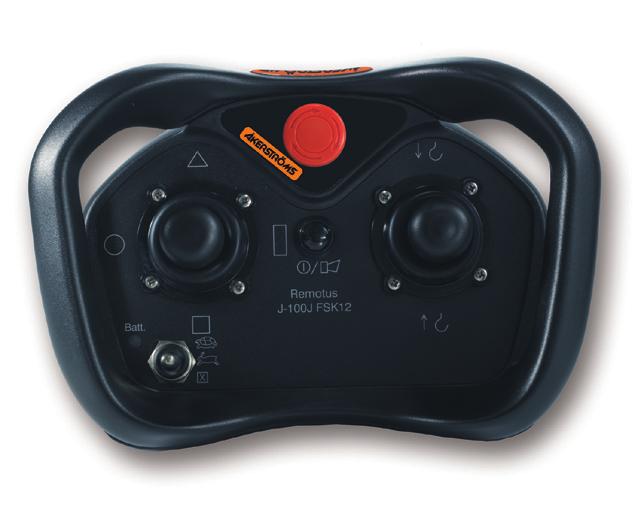

22 Driftsättning 22 (36) DIPSWITCHARNA I JOYSTICKSÄNDARNA J-100J & J-150J Frekvens OFF ON OFF OFF ON ON ON ON OFF ON OFF ON OFF OFF OFF ON OFF ON OFF ON OFF OFF ON ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON ON ON OFF ON OFF ON ON OFF OFF ON OFF ON OFF ON ON OFF ON ON OFF ON OFF ON ON ON OFF ON OFF ON OFF ON ON ON ON ON OFF ON ON OFF OFF OFF OFF ON OFF ON ON OFF OFF OFF ON ON OFF ON ON OFF OFF ON OFF ON OFF ON ON OFF OFF ON ON ON OFF ON ON OFF ON OFF OFF ON OFF ON ON OFF ON OFF ON ON OFF ON ON OFF ON ON OFF ON OFF ON ON OFF ON ON ON ON OFF ON ON ON OFF OFF OFF ON OFF ON ON ON OFF OFF ON ON OFF ON ON ON OFF ON OFF ON OFF ON ON ON OFF ON ON ON OFF ON ON ON ON OFF OFF ON OFF ON ON ON ON OFF ON ON OFF ON ON ON ON ON OFF ON OFF ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF ON ON OFF OFF OFF OFF OFF ON ON ON OFF OFF OFF OFF ON OFF ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF ON OFF OFF ON OFF OFF OFF OFF OFF OFF OFF OFF systemvald fast frekvens frekvenshoppning Tabell 2. Frekvensinställning i joysticksändarna J-100J & J-150J För frekvenshoppning eller systemvalda fasta frekvenser måste inställningen vara OFF på alla knappar. Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

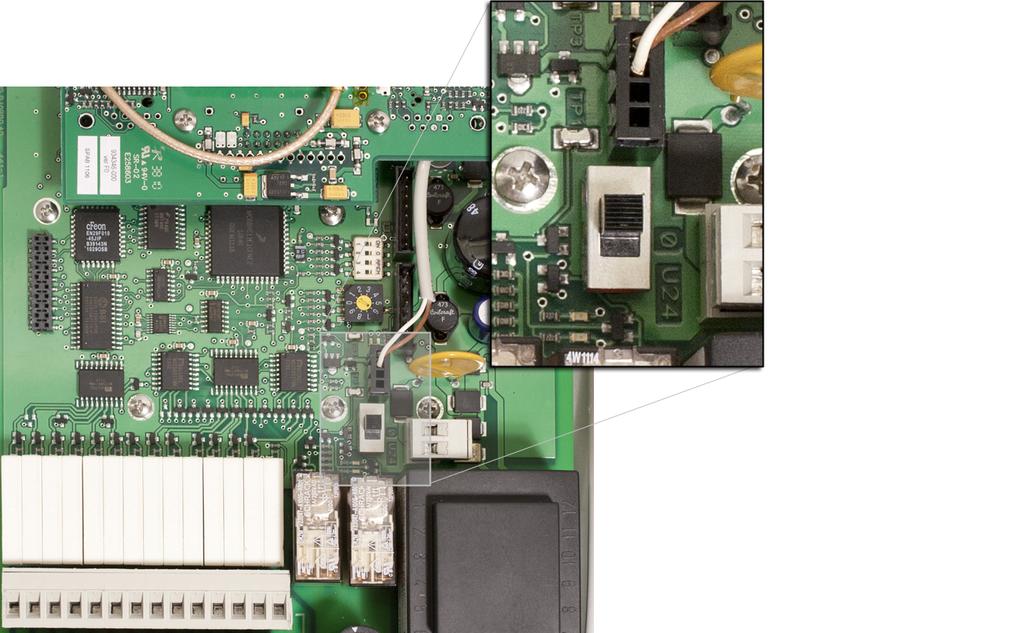

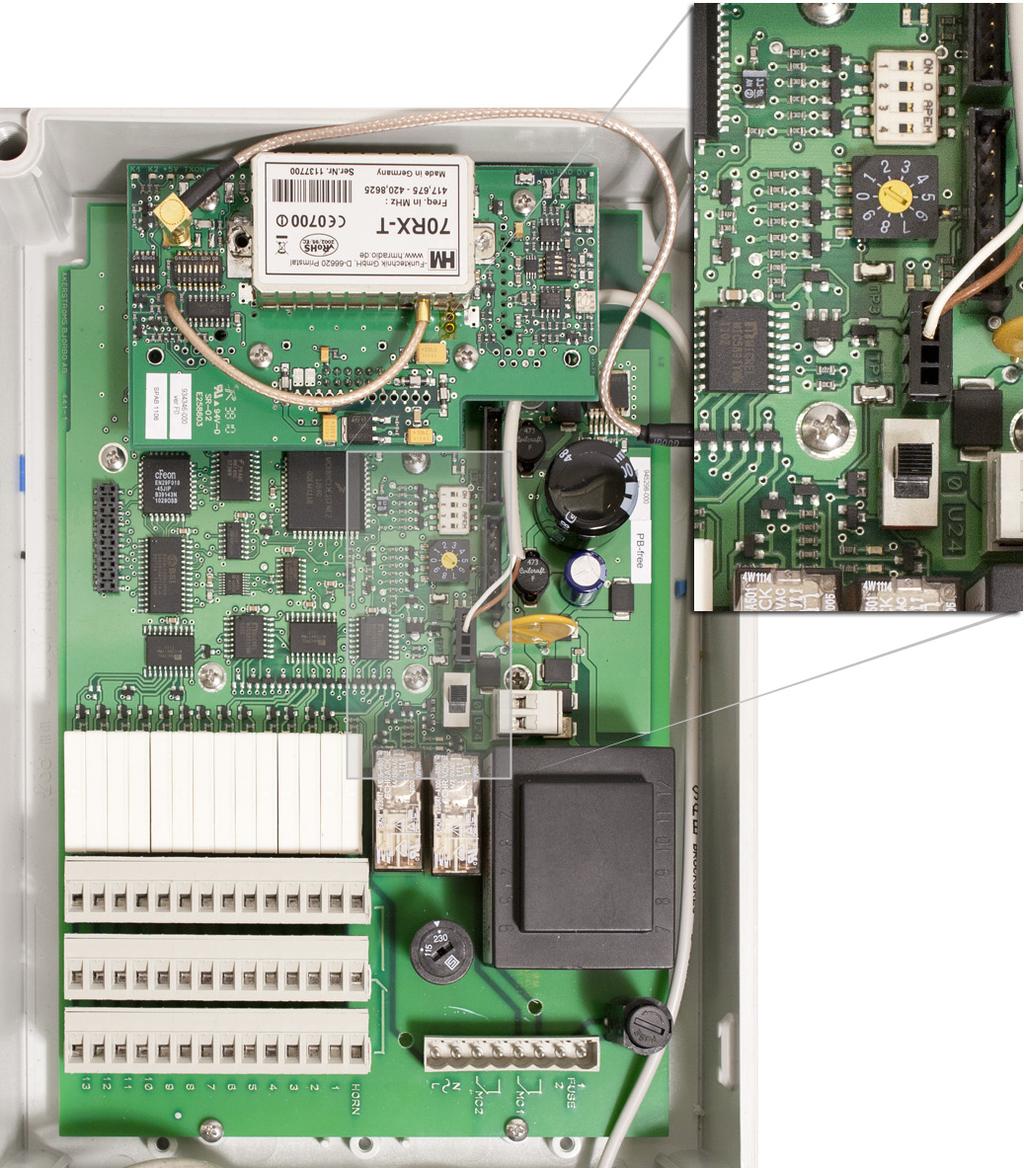

23 Driftsättning 23 (36) 7.2 Matchning av mottagarens ID-nummer (adress) dipswitch som ska användas när du ställer in ID-numret. programval Figur 19. Switchar i mottagare Ställ samtliga dipswitchar på mottagaren till OFF. Ställ dipswitch 1 till ON. Starta mottagaren. Starta sändaren och vänta på att lysdiod 21 börjar lysa. Lysdioden ska börja lysa inom 10 sekunder Ställ dipswitch 1 till OFF. Stäng av mottagaren och starta den igen för att aktivera det nya ID-numret. Nu har mottagaren programmerats med det nya ID-numret för sändaren och tar endast emot kommandon från den sändaren. Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

24 Driftsättning 24 (36) 7.3 Justering av tryckknapparnas tillfälliga och kvarstående funktioner Knapparna har antingen tillfälliga funktioner, som ger en signal endast så länge som knappen hålls nertryckt eller en kvarstående funktion. Knapp-LED indikerar en aktiv kvarstående funk- Observera att denna funktion behöver stöd från mottagarens PLC. Före ändring av dessa parametrar kontrollera programalternativen. Endast utbildad personal får göra dessa ändringar. 1. Tryck på knapp 9 (steg 2) och knapp 7 medans snabbstoppsknappen släpps. Håll ner knapparna i 3 sek tills statusindikeringen lyser gult (ska ändras från grönt till gult) som visar att sändaren är i inställningsläge. 2. Tryck sedan ner knapparna som du vill ha en återstående funktion på och knapp-led tänds. 3. Starta om sändaren. Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

25 Driftsättning 25 (36) 7.4 Aktivera PIN 1. Tryck på knapp 9 (step 2) och knapp 6 samtidigt som snabbstoppsknappen släpps. Håll från grön till gult) och de två översta knapp-led tänds. 2. Skriv in fabriksinställningen 3333 med knapparna: J-8B: K3-K8 där K3=1, K4=2, K5=3, K6=4, K7=5 och K8=6 J-10B: K1-K8 där K1=1, K2=2, K3=3, K4=4, K5=5, K6=6, K7=7 och K8=8 3. Om PIN OK (tänds även J-8B: L5, J-10B:L3): Skriv in den nya 4-siffriga PIN-koden med knapparna: J-8B: K3-K8. Använd inte koden J-10B: K1-K8. Använd inte koden Upprepa den nya 4-siffriga PIN-koden. Under detta steg kommer LED L3, L4, L5 och L6 att lysa för J-8B och för J-10B LED L1, L2, L3 och L4. 5. Om PIN inställningen är lyckad kommer L7 att tändas för J-8B och L5 att tändas för J- 10B. Starta om sändaren för att aktivera den nya inställningen. Inaktivera PIN Upprepa proceduren ovan (kap ). Ange den gamla PIN-koden och 3333 som den nya PIN-koden (fabriksinställning). Starta om sändaren för att aktivera den nya inställningen. När PIN-koden är aktiverad kommer sändaren inte att börja sända förräns den korrekta PINkoden anges. Om sändaren är PIN-låst: J-8B: J-10B: L3, L4 lyser och statusindikeringen lyser med ett fast rött sken. L1, L2 lyser och statusindikeringen lyser med ett fast rött sken. Skriv in den 4-siffriga PIN-koden med knapparna K1-K8 där: K3= 1 K1= 1 K4= 2 K2= 2 K5= 3 K3= 3 K6= 4 K4= 4 K7= 5 K5= 5 K8= 6 K6= 6 K7= 7 K8= 8 Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

26 P5 P4 C17 C20 C65 R258 C57 TP9 IC6 SW1 C56 TP7 YM1 P1 C21 IC15 L4 C22 IC4 R76 R166 TP11 C63 R248 R178 C70 C32 R7 LED2 C58 T2 R13 C64 IC17 C71 T3 C77 C9 IC23 T1 T14 R189 R102 C74 C34 T5 C69 C76 R188 R10 C3 P6 R23 R24 C68 T6 T19 TP8 IC24 TP10 C16 R12 R25 C60 R167 C66 R172 R3 R8 R143 R122 R26 R TP100 C67 R4 X2 R244 R82 T7 C11 SW2 TP104 C62 R175 C51 C15 R104 R157 C42 P7 C23 IC5 R174 R245 R145 TP14 R254 C41 IC10 IC12 R15 R106 R148 R256 R14 IC2 C92 P18 T17 IC19 C91 R152 R150 R228 C93 T28 C53 C90 C18 TP12 R255 T4 T13 R257 C78 C4 C30 R91 C25 R64 C13 TP2 R92 IC14 C8 C29 IC9 TP16 C7 R73 C27 R223 C2 C6 D1 TP105 R140 C1 R89 IC7 TP13 R62 R222 TP25 R221 R1 IC8 IC1 IC3 R87 IC22 R219 R2 P2 R88 R259 R113 R200 R201 R114 R180 R217 R5 F1 C59 R90 TP22 C10 C24 R77 TP21 R215 R6 R43 R75 R74 T8 R117 R204 R205 R118 C54 R213 TP24 C31 R61 R79 R81 R78 C19 R119 R121 R208 R211 TP0 T24 R100 P8 R129 R162 R99 TP26 R97 R133 R191 R192 R134 R95 R93 R137 R195 R196 R138 R141 C46 R20 C47 F3 C44 C28 T11 P9 D7 D8 IC13 T12 TP5 R65 C50 C55 T15 TP1 C37 C38 R83 C12 R18 R238 IC11 D5 R147 R239 P10 T23 IC26 C33 IC20 R151 C35 D6 IC21 C75 R37 C72 IC25 TP28 TP27 C48 R42 DZ2 TP6 IC18 L5 C40 D3 P11 R55 R63 L1 C43 L2 YM2 Driftsättning 26 (36) 7.5 Avstängningstid på knappsändare, J-8B & J-10B Sändaren stängs automatiskt av om den inte används under en viss tid. Den här tiden kan ställas in med hjälp av knapparna på sändaren. 1. Tryck på knapp 9 (steg 2) och knapp 5 medans snabbstoppsknappen släpps. Håll ner knapparna i 3 sek tills statusindikatorn lyser gult (ska ändras från grönt till gult) som visar att sändaren är i inställningsläge. 2. Välj sedan avstängningstiden genom att trycka på knappen för valt läge: Knapp 3 = 2 min Knapp 4 = 5 min Knapp 5 = 15 min Knapp 6 = ingen avstängning 3. Den knapp LED som lyser grönt visar vilken knapp som har valts. 4. Starta om sändaren 7.6 Avstängningstid på joysticksändare, J-100J & J-150J Sändaren stängs automatiskt av om den inte används under en viss tid. Två switchar på dips ON R39 R40 R109 R110 P3 R160 R181 C14 R179 R161 R243 R242 R176 R177 R19 R158 R169 R170 R11 R171 R154 R183 R182 R ON C39 R57 R56 R59 R58 R250 R252 R253 R251 R229 R28 R29 C36 R48 R103 R246 R233 R237 R225 R247 R105 R235 R231 R224 R41 R49 R50 R53 C52 R190 R85 C26 R35 R34 R38 R36 R86 R146 R210 R209 R68 R69 R70 R71 R112 R199 R31 R32 R33 R60 R30 R260 R80 R198 R111 R220 R218 R249 R16 R17 R21 C73 R22 R116 R203 R202 R115 R216 TP19 TP17 R214 TP15 R120 R207 R206 R212 R186 R185 R153 R124 R123 R128 R127 R126 R187 R125 R184 R130 C79 R132 R164 R163 R131 R98 R96 R136 R194 R193 R135 R94 R46 R139 R197 R142 R54 R47 R240 R45 R44 C49 C45 R144 R227 R232 R236 R241 R149 R226 R234 R230 + Figur 20. Dipswitch SW1 för inställning av avstängningstiden Dipswitch SW 1 OFF OFF ON OFF 5 OFF ON 15 ON ON Tabell 3. Inställningar för avstängningstiden på SW1 för joysticksändare Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

27 Driftsättning (36) Val av programnummer De olika programmen som kan användas i den här mottagaren beskrivs i kapitel 9, Programval. 7.8 Funktionstest Innan följande test kan påbörjas skall huvudkontaktorns brytare vara i OFF-läget för att förhindra oönskade rörelser av det styrda föremålet. Kontrollera att sändaren kan styra mottagaren genom att testa alla funktioner och notera att utgångsreläerna och motsvarande ingångar på det styrda föremålet är aktiverade. Om allt ser bra ut stänger du av sändaren och för huvudkontaktorns brytare till ON-läget. ON OFF Figur 21. Position av HK-brytare Följ de lokala säkerhetsreglerna för utrustningen och starta utrustningen enligt användarmanualen Kontrollera följande: Fungerar alla rörelser som de ska? Fungerar övriga funktioner som de ska? Fungerar stoppfunktionen på sändaren? Testa även stoppfunktionen genom att ta ut batteriet ur sändaren. Fungerar de normala nödstoppsknapparna? Går det att styra utrustningen från de normala kontrollerna? Om det går att styra utrust- styras från två kontroller samtidigt. Testa att kranens säkerhetsgränslägen och att stoppswitchar fungerar som de ska Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

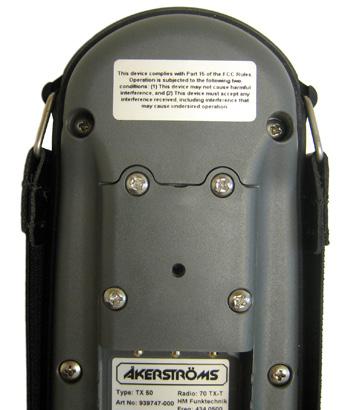

28 Driftsättning 28 (36) 7.9 CIM-kort sändare med samma systemprogram och det kommer att fungera exakt likadant. Detta måste göras i en ren, torr och ESD säker miljö. Ta bort alla batterier. Skruva loss CIM-kortsluckan på sändaren, 4 skruvar. Dra försiktigt loss CIM-kortet rakt upp. Dra ut den 3- poliga CIM-korts spänningsmatningen. Montera original CIM-kortet alternativt reserv CIM-kortet. Var noga med att sätta CIM-kortet i sin kontakt, den övre raden av hål, se märkning Id. Montera spänningsmatningskontakten (Observera att spänningsmatningskablaget måste passas in bredvid CIM-kortet) Återmontera CIM-kortets lucka. Skruvarna skall dras med 1 Nm Nu är sändaren klar för drift. connector Figur 22. CIM-kort, knappsändare För att undvika personella och/eller materiella skador får reserv CIM- kort endast användas när ni har tillförsäkrat er om att original CIM- kortet alternativt sändare är obrukbar genom att original CIM- kortet inte är monterat i sändare eller att originalsändarens batteri har avlägsnats från utrustningen. Reserv CIM- kort skall förvaras tillgängligt endast för de som har tagit del av den från Åkerströms tillhandahållna information som beskriver hantering av reservutrustningar När den ordinarie produkten återkommer skall denna ersätta reservprodukten. Reservprodukten läggs åter i sin leveranskartong. Skruva loss botten av sändaren, dra försiktigt bort botten en bit. Dra ut kontakten till batteriet och ta bort botten kapslingen helt. Skruva loss låsskruven Montera i första hand original CIM-kortet och i andra hand reserv CIM-kortet. Skruva fast låsskruven, nylondistans och bricka med 1 Nm. Sätt tillbaka botten så att (1) hela längden ligger att kabeln inte kläms mellan den övre och undre delen. Dra åt skruvarna 1 Nm. Figur 23. CIM-kort, joystick sändare Nu är sändaren klar för drift. Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

29 Felsökning 29 (36) 8 Felsökning 8.1 Kontrollera först På knappsändaren: betyder att betyder att På joysticksändaren: - - På mottagaren: WDT OK Dessa dioder ska blinka regelbundet LED 22, LED 23 SPÄNNING OK Denna diod ska lysa LED 2 MC OK Indikerar aktiv huvudkontaktor LED 17, LED 20 Figur 24. Lysdioder som skall kontrolleras vid felsökning Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

30 Felsökning 30 (36) 8.2 Det går inte att aktivera huvudkontaktorn Det betyder att vissa eller alla frekvenser används. Kontakta Åkerströms Björbo AB för rådgivning. Kontrollera antennen på mottagaren. Om alla inställningar är korrekta på både sändaren och mottagaren måste systemet kontrolleras av behörig personal. Indikering TXON på radiokortet lyser och indikering LE å moderkortet lyser men huvudkontaktorn förblir avaktiverad. Läs instruktionerna i användarmanualen om aktivering av huvudkontaktorn. Normalt måste signalknappen tryckas in för att aktivera huvudkontaktorn. Vid start får inte knapparna eller joysticken vara i aktiv position. Ett fel i mottagaren förhindrar att huvudkontaktorn aktiveras. 8.3 Vissa utgångsfunktioner fungerar inte Om lysdioderna indikerar utgångsfunktionen ligger felet sannolikt i själva reläet, kablarna/kontakterna eller i det kontrollerade objektets elektronik. Om ingen lysdiod indikerar utgångsfunktionen ligger felet troligen i sändaren. som indikerar en aktiv signal Figur 25. Lysdioder som indikerar aktiva signaler Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

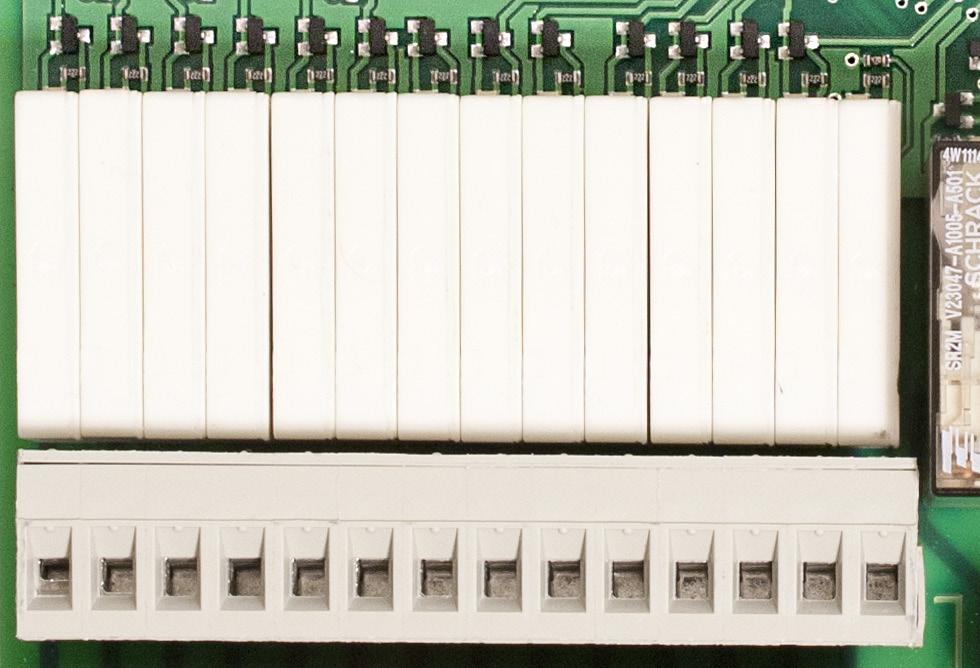

31 Programval 31 (36) 9 Programval programval Ingång Figur 26. Plintar Figur 26 visar nedre delen av mottagarens moderkort med endast reläer och plintar inritade. utgångsnumren i de olika programversionerna som redovisas på nästkommande sidor. Numren motsvarar de tre plintarna som är rakt ovanför varje siffra. Varje funktion har en gemensam (mitten plintrad), en normalt öppen (övre plintrad) och en normalt stängd (nedre plintrad) kontakt, symbolerna för dessa är ritade till höger om plintraden i Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

32 Programval 32 (36) 9.1 Programvarianter Programvariant 0 Plint Funktion Symbol på sändare 1 Tryckknapp 1 2 Tryckknapp 2 3 Tryckknapp 3 4 Tryckknapp 4 5 Tryckknapp 5 6 Tryckknapp 6 7 Tryckknapp Tryckknapp Tryckknapp 9 10 Tryckknapp 10 Programvariant 1 Plint Funktion Symbol på sändare 1 Kranåk fram 2 Kranåk back 3 2:a steg eller :a steg eller :a steg eller ( ) Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

33 Programval 33 (36) Programvariant 2 Plint Funktion Symbol på sändare 1 Kranåk fram 2 Kranåk back 3 2:a steg eller :a steg eller :a steg 10 2:a steg ( ) Programvariant 3 Plint Funktion Symbol på sändare 1 Kranåk fram 2 Kranåk back 3 2:a steg 4 2:a steg :a steg 8 2:a steg :a steg 12 2:a steg 13 ( Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

34 Programval 34 (36) Programvariant 4 Plint Funktion Symbol på sändare 1 Kranåk fram 2 Kranåk back 3 2:a steg eller :a steg eller :a steg 10 2:a steg ( ) Programvariant 5 Plint Funktion Symbol på sändare 1 Kranåk fram 2 Kranåk back 3 2:a steg eller :a steg eller :a steg 10 2:a steg ( ) Installation Manual Remotus Jupiter FSK12 SV Version:A6 Document-ID: SV Author: SH

35 Programval 35 (36) Programvariant 6 Plint Funktion Symbol på sändare 1 Kranåk fram 2 Kranåk back 3 2:a steg eller :a steg eller :a steg eller ( ) Programvariant 7 Plint Funktion Symbol på sändare 1 Kranåk fram 2 Kranåk back 3 Kranåk lågfart 1:a steg eller 4 2:a steg eller Trallåk lågfart 1:a steg eller 8 2:a steg eller :a steg eller 12 2:a steg eller 13 ( ) Installation Manual Remotus Jupiter FSK12 SV Version: A6 Document-ID: SV Author: SH

36 Åkerströms Björbo AB street Åkerströms Björbo AB, 2012
