1 IoT-Gränssnitt Ansluter världen av uppkopplade enheter och tjänster med KNX IoT

2 2

3 Obegränsade anslutningar till Internet of Things Aktivera bortaläget med ett röstkommando och bara stäng ytterdörren det smarta hemmet kommer att ta hand om resten. Det kommer att sänka temperaturen, stänga av belysning och aktivera larmet åt dig Internet of Things kan göra det mesta. Vad som ansågs vara en framtidsdröm för tio år sedan har nu blivit verklighet: uppkopplade enheter, så kallade smarta enheter, används i allt fler områden i våra liv. Samtidigt erbjuder både kända tillverkare och innovativa nykomlingar attraktiva och avancerade IoT-produkter som är avsedda att göra vardagen enklare. Dessa produkter är emellertid ofta begränsade av att de är en del i ett eget och stängt system med enskilda appar. Detta har inneburit att dessa enheter, som antas göra vardagen enklare faktiskt kan göra det mer komplicerat. Hur bra skulle det inte vara om alla dessa olika system skulle kunna samlas under ett tak och anslutas till varandra? Detta skulle kräva ett gränssnitt som kunde sammanföra alla komponenter i det smarta hemmet. 3

4 Smart hela dagen lång Tänk dig att bara låta dagen gå, utan att behöva oroa dig för vardagliga händelser. Detta är möjligt i dagens smarta hem. Skulle det inte vara trevligt om dina kunder kunde slappna av, känna sig omhändertagna och spara pengar hela dagen och om du samtidigt kunde bli en smart hem-pionjär? En smartare start på dagen Ljudsystemet börjar spela kundens favoritlåt, ökar volymen långsamt medan de automatiska persiennerna gradvis öppnas för att släppa in den stigande solen. I ett smart hem kan dina kunder vakna utvilade utan att behöva höra en bullrig väckarklocka. Om det inte är soligt ute, kommer väderstationen att ge systemet kommandot för att långsamt dimra upp belysningen. Perfekt förberedd tack vare smart information Nästa stopp är badrummet, inställt på precis rätt temperatur. Tid för en uppfriskande dusch. På vägen dit, en snabb blick på skärmen i korridoren för att se hur vädret blir och bestämma huruvida värmen i bilen ska startas. I badrummet kan de lyssna på nyheterna eller sin favoritmusik med en knapptryckning. 4

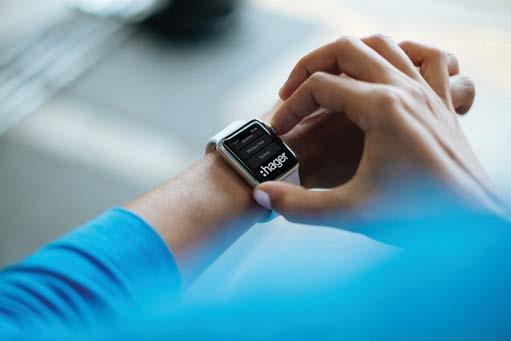

5 Alltid full kontroll var du än är Fräscha och välinformerade är dina kunder nu på väg till jobbet. När de lämnar hemmet är det bara ett tryck på en knapp för att aktivera bortaläget. Värmen sänks, lamporna släcks och larmet aktiveras. Ett push-meddelande skickas till deras Apple Watch som bekräftelse. Känn dig som hemma även innan du anländer Arbetsdagen är slut och det är dags att komma hem. "Välkommen hem"-läget aktiveras strax innan de är hemma. Garageporten öppnas, kaffemaskinen startas och belysningen tänds upp. Allt tack vare geo-lokalisering. Komfort och avkoppling enklare än någonsin Äntligen hemma! Nu är det dags att varva ner. Kanske en film för två? Ett enkelt röstkommando aktiverar bio-scenariot. Belysningen dimrar ner och mörkläggningsgardinerna dras ned. Allt som är kvar för kunden att göra är att bestämma vilken film de vill njuta av. 5

6 Den enkla åtkomsten till Internet of Things för dig och dina kunder Med det nya IoT-Gränssnittet från Hager kan du erbjuda dina kunder en snabb och enkel lösning för att lägga till innovativa funktioner i ett deras smarta hem. Utan att behöva göra några större ingrepp i KNX-systemet eller anläggningen. På så sätt skapar du både ett mervärde för dina kunder och nya affärsmöjligheter för dig. Enkel att integrera Med IoT-Gränssnittet kommer dina kunders hem att styra vanliga processer automatiskt. Sammankopplade enheter kommunicerar med varandra och anpassar sig till vardagliga situationer. IoT-Gränssnittet fungerar som en "översättare" och låter smarta hem-enheter kommunicera med varandra, för en sömlös integration i KNX-systemet. Även smarta hem-enheter eller produkter som dina kunder köper senare kan snabbt och säkert integreras med IoT-Gränssnittet. Enkel att installera Det är troligt att många av dina kunder redan äger minst en IoT-enhet som ännu inte är integrerad i deras KNX-system. Med IoT-Gränssnittet kan dessa enheter snabbt och säkert integreras i det befintliga systemet, vissa applikationer så som Sonos, Philips Hue, Netatmo och Amazon integreras direkt i IoT-Gränssnittet och väntar bara på att konfigureras. Du kommer att ha exakt det som dina kunder letar efter. 6

7 Det är ljuv musik för allas öron Nätverksbaserade ljudsystem Ett multiroom-ljudsystem tillåter musik, radio, ljudböcker och filmer att ljuda i vilket rum som helst. Med ett trådlöst ljudsystem, fyller du hela hemmet med magnifikt ljud. Olika låtar kan streamas sömlöst via högtalare i olika rum, eller en låt kan spelas på alla högtalare i hela hemmet. Tänk dig att kunna höra dina favoritlåtar i två rum på en gång, eller ännu bättre, i varje rum i hela huset. Oavsett om det spelas upp via streaming, hårddisk eller stereon, är alternativen nästan obegränsade. Sist men inte minst, inkludera kundens favoritmusik i scenarion som aktiveras direkt via det nya IoT-Gränssnittet, en tryckknapp eller domovea app-styrning. Service diagram Sonos connect Sonos Högtalare 1 Sonos Högtalare 2 Sonos Högtalare 3 (W)LAN IoT-Gränssnitt Tryckknapp, dubbel berker Q.1 Tryckknapp, 3-vippor berker Q.1 Rumskontroller berker Q.1 domovea app-styrning 7

8 Med detta innovativa belysningssystem blir vardaglig belysning en upplevelse utöver det vanliga. Belysning efter humör Smart belysning - Väl integrerad Hur är det perfekta belysningshumöret? Det är upp till dina kunder att själva bestämma, vilket de nu kan. Oavsett om det är klassiskt vitt eller uppfriskande färgstarkt - med ett smart ljus-system, är möjligheterna oändliga. Integrera bryggan (anslutning mellan ljusen och nätverket) till det smarta hemmet och styr upp till 50 lampor, samt andra användbara funktioner som väckarklockor och varningssignaler. Med IoT-Gränssnittet från Hager kan du sömlöst integrera ditt hems omgivande belysning i KNX-systemet, samt ansluta det till andra smarta funktioner. Ett tryck på en KNX-knapp är allt som krävs för att aktivera ett önskat scenario. Om ett nätverksfel skulle uppstå kan du lita på bas-belysningen från ditt KNX-system precis som vanligt. Systemuppbyggnad (W)LAN Hue Smart Bridge IoT-Gränssnitt Tryckknapp, dubbel berker Q.1 Tryckknapp, 3-vippor berker Q.1 Rumskontroller berker Q.1 domovea app-styrning 8

9 För komfortabelt inomhusklimat: väderstation från Netatmo En mångsidig väderstation hjälper användaren att bedömma klimat och väderinformationen, både inom- och utomhus. Alla älskar att prata om vädret - det gör vi också. Med väderstationen från Netatmo kan dina kunder få den senaste väderinformationen. Låter det tråkigt? Det är inte, Netatmo's Väderstation kan göra mycket mer än bara att berätta väderprognosen. Inomhus-sensorn kan mäta CO2-nivåer i luften. Tack vare IoT-Gränssnittet kan väderstationen skicka ett kommando till de anslutna KNX-funktionerna t.ex. ventilationen. Om CO2-nivån överstiger en förutbestämd nivå, så ökas ventilationen. Även andra KNX-funktioner som luftkonditionering eller värme kan också aktiveras för att förbättra inomhusklimatet. Den kan också mäta decibel och kan t.ex. aktivera ett scenario om ljudet överstiger en inställd önskad ljudnivå. Systemuppbyggnad Netatmo Inomhus-enhet Netatmo Utomhus-enhet (W)LAN IoT-Gränssnitt Belysningsstyrning Persienn-/ markisstyrning Värme-/ ventilationsstyrning 9

10 Allt lyssnar på ditt kommando KNX kan styras med hjälp av rösten. Med assistenten från Amazon Echo kan livet hemma göras ännu enklare. Dina kunder kan styra sina hem utan att lyfta ett finger. Det beror på att den virtuella assistenten, Alexa*, använder röstigenkänning för att utföra uppgifter på begäran. Genom att använda röstkommandon kan den styra musiken, reglera värmen, justera belysningen och även meddela dig de senaste uppdateringarna på aktiemarknaden. Med endast röstkommandon, kan Echo ansluta sig till Alexa röststyrningstjänsten för att spela musik, läsa upp nyheterna, ge sig de senaste sportresultaten, väderprognosen och mycket mycket mer. Med IoT-Gränssnittet fungerar röstkontroll nu på alla anslutna enheter och utökar Alexas område för styrning. Det är inte längre bara möjligt att styra något från en tryckknapp, smartphone eller surfplatta. Utan Alexa läggs helt sömlöst till för att styra KNX eller icke-knx enheter med bara rösten*. Röstkontroll-funktionerna fortsätter hela tiden att utvecklas för att erbjuda fler och fler möjligheter för integration, både för dig och för dina kunder. Detta tilltalar inte bara tekniknördar, utan kan också vara till stor hjälp för äldre och personer med funktionsnedsättning. Systemuppbyggnad Sonos Philips Hue IFTTT (W)LAN Internet Hemma Amazon Echo IoT-Gränssnitt * Amazon Echo Alexa är i dagsläget endast tillgänglig för röststyrning på engelska och tyska. Belysningsstyrning Persienn-/ markisstyrning Värme-/ ventilationsstyrning 10

11 IFTTT en tjänst som låter dig vandra på moln Förutom olika smarta enheter tillåter IoT-Gränssnittet användarna att integrera och koppla samman flera molntjänster med KNX-funktioner, t.ex. en webbaserad väderprognos som anpassar uppvärmningen efter önskemål, liksom andra KNX-komponenter. Det innebär att dina kunder kan uppleva de maximala fördelarna med ett smart hem utan att äga några smarta objekt. Och du får möjligheterna att skapa nya affärsmöjligheter under tiden. Det här är en tjänst som gör det möjligt för dig att utnyttja ett antal smarta lösningar utan att ens äga några smarta hemprodukter. IFTTT If this then that Namnet beskriver perfekt hur programmet fungerar: Tjänsten IFTTT "If This Then That" (Om Det här händer, Då händer Detta) ansluter en trigger "This" till en åtgärd "That" i form av ett s.k. recept "applet". Recipe if this then that Trigger Action Om "Det här händer" så aktiveras en förutbestämd åtgärd. På så sätt kan KNX-systemet enkelt styras av med en persons aktuella position. Om personen till exempel lämnar sitt hem, så släcks automatiskt all belysning. På samma sätt kan smarta hushållsapparater och vitvaror (t.ex. kylskåp, ugnar, kaffemaskiner, etc.), anslutna bilar (t.ex. BMW ConnectedDrive), värmepannor (NIBE UpLlnk) eller smartphones och smart klockor anslutas till andra enheter och tjänster, likaså specifika KNX-funktioner, via IFTTT i ett Smart hem. Med mer än 360 anslutna partners är möjligheterna med IFTTT verkligen oändliga. Systemuppbyggnad Sonos Philips Hue Amazon Echo (W)LAN Internet Home IoT-Gränssnitt Belysningsstyrning Persienn-/ markisstyrning Värme-/ ventilationsstyrning 11

12 Hager IoT- Gränssnitt ansluter med framtida potential Framtidens Smarta hem kommer att vara mer uppkopplat än vi ens kan föreställa oss. Med IoT-Gränssnittet från Hager är dina kunder förbereda redan idag! 12

13 IoT-Gränssnittet TJA560 klarar upp till funktioner. Antalet uppkopplade enheter förväntas att fyrdubblas fram till år från sex miljarder till över 25 miljarder. Som ett resultat av detta kommer smarta enheter snart att utgöra en av de största delarna av uppkopplade enheter i konsumentsektorn. I detta nu utvecklas innovativa sätt att ansluta och integrera smarta objekt i nya enheter, t.ex. för Amazon Echo, och nya möjligheter utvecklas kontinuerligt tack vare IFTTT. Dessutom finns det fler och fler smarta enheter med nya funktioner som väntar på att introduceras i dina kunders smarta hem. Med sin kapacitet att integrera upp till funktioner, är IoT-Gränssnittet, kombinerat med KNX, förberedd för denna uppkopplade framtid. Och redan idag levereras vårt IoT-Gränssnitt med ett brett utbud av förinstallerade produktgränssnitt, vilket ständigt fortsätter att utökas. Därför öppnar IoT-Gränssnittet upp nya perspektiv och banar vägen för branschens ljusa och lovande framtid. 13

14 IoT-Gränssnitt din väg till en lovande marknad IoT-Gränssnittet är kommunikationslänken mellan KNX och Internet of Things. Installerad i elcentralen är det där all information hanteras och sedan skickas ut till KNX-systemet. Kommunikationen med IoT- Gränssnittet är dock inte enkelriktad, utan det har dubbelriktad kommunikation mellan de anslutna enheterna.. Som en bas bygger alla våra smarta hem- lösningar på den väletablerade KNX-standarden. KNX Aktor A KNX Aktor B IP IoT-Gränssnitt LAN Utökningsbart KNX Sensor A KNX Sensor B KNX-produkter KNX-produkterna kan anslutas till Internet of Things via IoT-Gränssnittet och går kontinuerligt att utöka. 14

15 Tilläggstjänster Med myhager och IFTTT kan du öka potentialen i ditt smarta hem. myhager Apple Watch Portal Portal Internet (W)LAN Router (W)LAN Konfiguration Extension Smarta Objekt Ett stort utbud av smarta lösningar kan integreras i en KNX-fastighet med hjälp av Hager IoT-Gränssnitt. 15

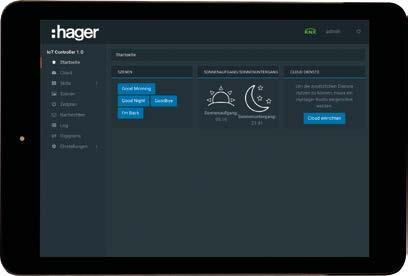

16 Anslut IoT-Gränssnittet till KNX-systemet Det nya IoT-Gränssnittet är lätt att installera och servern kan snabbt integreras och konfigureras. En KNXsystemintegratörer kan ansluta många funktioner till en KNX-installation utan att behöva lära sig ett nytt "språk". Våra utbildningar och guider är allt du behöver för att positionera dig i en expanderande marknad. 01 Konfigurera och anslut IoT-Gränssnittet Anmärkningsvärda saker kommer i små paket: det nya IoT-Gränssnitt TJA560 tar upp 6 moduler på DIN-skenan. Den monteras bredvid de övriga KNX-apparaterna i elcentralen. Enheten ansluts till KNX-bussen med en vanlig bussklämma, till 24V DC från en extern spänningsförsörjning samt det lokala nätverket via en RJ45-anslutning. 02 Sök efter servern och öppna konfigurationsverktyget Sök efter IoT-Gränssnittet på det lokala nätverket med antingen IP-adressen eller Hager IoT-appen, som är tillgänglig för ios och Android. Öppna sedan konfigureringsverktyget i önskad webbläsare. Nu kan konfigurationsprocessen börja! 16

17 03 Importera KNX-projektfilen Kategorin "KNX" finns under "Skills"-menyn. Ladda upp ditt ETS-projekt* till IoT-Gränssnittet med hjälp av importfunktionen. KNX-gruppadresserna laddas upp till servern och kan kopplas samman med IoT-tjänsterna. 04 Aktivera IoT-enheterna Alla förinstallerade applikationer på IoT-Gränssnittet finns under menyn "Skills" (Färdigheter). Till exempel, när Sonos färdigheten har aktiverats visas samtliga högtalare och grupperas enligt namn och rum. I "QuickConfig"-läget (Snabb konfiguration) kan du välja önskad kontrollfunktion, t.ex. volym upp / ner, spela / pausa, och ansluta dem till de tillgängliga KNX-adresserna. * ETS 3 5:.esf-fil; ETS 4 5:.knxproj-fil. 17

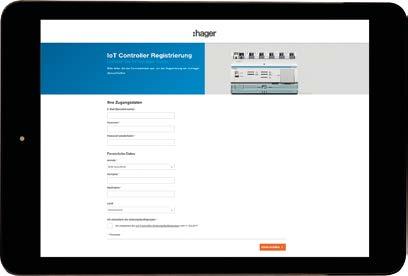

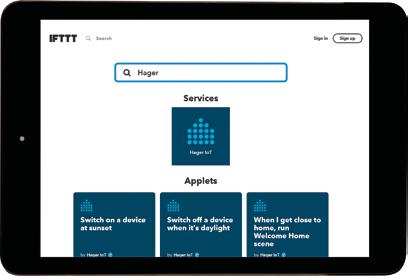

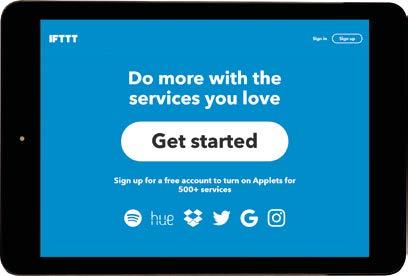

18 Anslut till IFTTT Moln-baserade tjänster tar smarta hem till en helt ny nivå. De kan skapa massor av möjligheter för både dig och dina kunder. Utöka ditt erbjudande och blir ett IoT-proffs! 01 Skapa ett myhager konto Först måste du registrera IoT-Gränssnittet, genom att ange dina kunders myhager konto. 02 Skapa och anslut till ett IFTTT-konto Steg två består av att registrera din kund på IFTTT-portalen. Sök efter Hager-tjänsten och koppla den till myhager-kontot genom att tillhandahålla nödvändiga användardata. myhager 18

19 03 Definiera IFTTT-händelser Anslut sedan de önskade "IF" / "THEN"- funktionerna till ett scenario eller en KNXfunktion från IoT-Gränssnittet. 04 Det är nu klart att köra! Scenariot kan nu aktiveras varsomhelst ifrån i huset via någon av KNX-knapparna. 19

20 Framtidssäkert Vissa leverantörer av smarta hem-lösningar erbjuder proprietära d.v.s egna och stängda system. Hager använder sig av den väletablerade KNX-standarden. Det innebär att våra produkter talar samma språk som KNX-produkter från > 400 andra tillverkare. Eftersom IoT-Gränssnittet från Hager kan kommunicera med andra uppkopplade smarta enheter. Gör vi det enkelt för dig att kunna känna dig trygg i att erbjuda dina kunder ett framtidssäkert och flexibelt system. Med stora möjligheter till förändring och framtida utbyggnad. quicklink Trådlösa produkter för renovering och modernisering, vilket gör det till det trådlösa alternativet för smarta hem. En lösning utan komplicerad installation av extra kablage, något som normalt kan kräva omfattande strukturella åtgärder. Driftsättningen är lätt eftersom inget speciellt programmeringsverktyg eller dator krävs. easy Trådbundna eller trådlösa produkter för mindre projekt såsom bostäder, kontor eller restauranger. För nybyggnation eller vid en omfattande ombyggnation. Med ett easy KNX-system kan du snabbt, enkelt och intuitivt göra driftsättningen. Ett easy-programmeringsverktyg, en surfplatta eller dator är allt du behöver. Varje anläggning kan enkelt kompletteras med trådlösa quicklink-produkter. ETS ETS är den standardiserade mjukvaran för driftsättning av alla KNX-produkter, från alla tillverkare. Denna typ av driftsättning passar perfekt för allt från stora kommersiella fastigheter till mindre bostäder. Med ETS kan användarna utnyttja systemet maximalt och få många funktioner som är idealiska för avancerade lösningar. Hager erbjuder ett komplett och kompatibelt sortiment av KNX-produkter för en mängd olika applikationer 20

21 Internet of Things Standard * coviva * Intelligent trådlös teknik för smarta hem, speciellt anpassad för renovering och modernisering. domovea Smart visualisering, intuitiv kontroll nu enklare än någonsin. Detta är vad som idag definierar ett smart hem app-styrningen. * coviva Smartbox är endast kompatibel med quicklink radio-installationer. 21

22 Säkerhet som lönar sig Kunderna har många frågor när det gäller smarta hem-lösningar. särskilt när det gäller säkerhet. Ett smart hem kombinerat med ett IoT-Gränssnitt ger extra komfort och säkerhet. 22

23 23

24 KNX och IoT en säker anslutning Säkerhet är av ett av de största orosmomenten som kännetecknar vår tidsålder detta är naturligtvis viktigt för oss också. Med detta som bas ser vi på säkerhet från flera perspektiv. För det första så är det driftsäkerhet och tack vare att KNX kommunicerar lokalt i anläggningen och inte behöver vara online för att fungera. Vilket innebär att dina kunder får tillgång till alla funktioner, även utan internetuppkoppling. Dataskydd är också mycket viktigt för oss, därför använder vi lokala och säkra anslutningar. När det kommer till installationen i olika typer av byggnader, så erbjuder vi många olika lösningar och anslutningsmöjligheter. Slutligen så är det en fråga som framtidssäkerhet, och du och dina kunder kan vara säkra på att du är i goda händer med IoT-Gränssnittet från Hager. Driftsäkerhet full funktionalitet, även utan nätverk Med en KNX-installation från Hager, är det möjligt att utnyttja den fulla potentialen av molnet, utan att vara beroende av det. Den smarta KNX-infrastrukturen är fullt intakt även utan IoT-Gränssnittet, och kan fortsätta att användas helt individuellt. Detta ger dina kunder en övervägande fördel jämfört med helt appbaserade smarta hem-lösningar och tillåter dem att utnyttja många av fördelarna i deras smarta hem, även utan internet uppkoppling. Datasäkerhet: globala processer, lokalt lagrade Som ett resultat av utökat antal uppkopplade enheter, är dataskydd och säkerhet data ett stort problem. Detta gäller för alla anslutna enheter och servrar som är installerade i ett smart hem. För att skydda KNX-installationen från obehörig åtkomst lagrar vi data lokalt i IoT-Gränssnittet. Vilket innebär att ingen information skickas från KNX-systemet till någon extern källa utan ditt kunders samtycke. 24

25 Framtidssäkert: Det bästa alternativet idag och imorgon Skapa säkerhet, med ett system Tack vare den väletablerade KNX-standarden, i kombination med IoT-Gränssnittet, kan du ge dina kunder ett välbeprövat system som är öppet för nya möjligheter. Med upp till funktioner är IoT-Gränssnittet redan förberett för en uppkopplad framtid och, i kombination med KNX, anpassad för att samla många fler tjänster under samma tak. Det smarta hemmet fungerar som en intelligent och outtröttlig fastighetsskötare. Vilket ger dig möjlighet att erbjuda dina kunder en smart styrning 24 timmar om dygnet, även när de inte är hemma. Med integrationen av flertalet "externa"-lösningar via IoT-Gränssnittet kan det smarta hemmet bli effektivare och mer precist konfigurerat. Detta gör det möjligt för varje enhet att skydda fastigheten och viktigast av allt, dina kunder, per automatik. 25

26 Fortfarande frågor? Kanske finns några av svaren här. Med upp till funktioner erbjuder IoT-Gränssnittet ett stort utbud av integrationsmöjligheter. Vi har skapat följande hjälp för att säkerställa att du kan börja använda IoT-Gränssnittet direkt. KNX Ingen anslutning till KNX-bussen? Kontrollera att färdigheten (Skill) är aktiverad. Kontrollera att den fysiska adressen är angiven och laddats ut. Om så är fallet ska KNX-lampan på enhetens framsida vara grön. Den fysiska-adressen som anges i fabrik, är! endast ett exempel. Kan inte importera KNX-projekt filen? Kontrollera formatet på den exporterade ETS-filen: ETS 3 5:.esf ETS 4 5:.knxproj Kontrollera att filnamnet inte innehåller några mellanslag eller specialtecken. 26

27 Moln-tjänster Kan inte aktivera en moln-tjänst via IoT-Gränssnittet? Detta kräver ett aktivt myhager-konto. Kontrollera myhager-kontot (hager.se/slutkund). Kontrollera nätverksanslutning och nätverksinställningar. Tillse att omkopplaren på IoT-Gränssnittet är i! "Online"-läge. Kan inte se KNX-gruppadresser? P.g.a dataskydd- och driftsäkerhetsskäl är KNXgruppadresserna endast tillgängliga lokalt. Scenarion och manuellt skapade KNX-funktioner kan nås via moln-tjänsterna. Kan inte aktivera tredjepartstjänster (IFTTT/Amaxon/Netatmo)? Kontrollera användaruppgifter för respektive tjänst. Om du inte kan logga in, kontakta respektive leverantör. Kan inte komma åt scenarion eller KNX-komponenter? Kontrollera anslutningen till myhager. Om användardatan på myhager har ändrat,! måste tjänsten återaktiveras. Starta om IoT-Gränssnittet efter aktivering av myhager-tjänsten. 27

28 Fortfarande frågor? Kanske finns några av svaren här. Färdigheter (Skills) Fungerar inte en IoT-färdighet? Kontrollera att färdigheten (skill) är aktiverad. Har färdigheten aktiverats och använts tidigare (uppstarts-mjukvara eller tillverkaren app)? Om "nej", kontakta respektive tillverkare. Om "ja", var vänlig kontakta oss. Kontrollera nätverksanslutningen och/eller nätverksinställningarna. Vill du ändra inställningar, namn eller sekvensen på en IoT-färdighet? Vänligen konfigurera inställningarna för respektive tillverkares produkt. IoT-Gränssnittet laddar all information direkt! från respektive tillverkares enhet eller brygga (accesspunkt). Söker efter enheter (t.ex. en Sonos högtalare eller en Philips Hue lampa) Kontrollera nätverksanslutningen och/eller nätverksinställningarna. Tänk på att den automatiska sökningen kan ta upp till 60 sekunder. Hur många enheter kan anslutas? Philips Hue: upp till 50 lampor per brygga (accesspunkt) Sonos: upp till 32 enheter. Amazon Echo: upp till 12 enheter. 28

29 Generellt IoT-Gränssnittet hittas ej i appen? Kontrollera nätverksanslutningen och/eller nätverksinställningarna. Se till att omkopplaren är i "PC Auto"- läget och kontrollera LED-lamporna på enhetens framsida. Kontrollera att omkopplaren på IoT-Gränssnittet står på "Online" (strömbrytaren sitter på framsidan av enheten). Alternativt kan man ange IP-adressen manuellt i webbläsaren. Glömt ditt användarnamn eller lösenord? Ställ omkopplaren på IoT-Gränssnittet "Offline" (strömbrytaren sitter på framsidan av enheten) och ladda om webbsidan i webbläsaren. Lösenordsskydd är inaktiverat i "Offline"-läge! och kan återställas under "Inställningar". Finns det ett standard admin.lösenord? Nej, det fältet har lämnats tomt. Får inga push-notiser? Se till att den smarta enheten (smartphone/surfplatta) finns i IoT-Gränssnittets inställningar. Den smarta enheten (smartphone/surfplatta)! måste ha Hager IoT-app installerad för att den automatiskt ska para sig med IoT-Gränssnittet. Användning av Apple Watch? Tillse att Hager IoT-appen är installerad genom att kontrollera Apple Watch-appen på din iphone. Läs mer på hager.se/iot 29

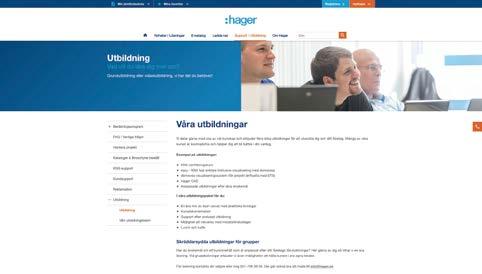

30 Kunskap lönar sig På våra utbildningar får du lära dig det du behöver, för att kunna dyka ännu djupare in i smarta hem, våra lösningar och vårt erbjudande inom KNX. För att lära dig mer om IoT, Smarta hem och KNX hager.se/utbildningar Kurser: IoT-Gränssnittet KNX Certifiering easy utbildning Hager CAD 30

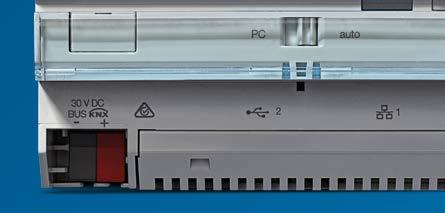

31 KNX ETS Systemkomponenter IoT-Gränssnitt TJA560 Driftspänning över buss V= Drifttemperatur C Mått (B x H x D) 105 x 90 x 65 mm Modulbredd (DIN) 6 DE Överföringshastighet Ethernet max. 2 x 100/1000 Mbit/s Max. ledningsarea (EK) 0, ,5 mm² Max. ledningsarea (FK/RK) 0, ,5 mm² Ström via Ethernet (PoE) 48 V= (Klasse 0) Hjälpspänning 24 V= Nödvändig kunskap om nätverksteknik krävs för installationen. Systemkrav: Windows 8.1, Android 4.4, ios 8. --med grön och röd status-led för LAN-status, drift standby och KNX status och anslutning till gateway --integrerad busskopplare --bussanlsutning via anlutningsklämma --med RJ45-anslutning för Ethernet-/IP-nätverk --med QuickConnect snabbanslutningar --med USB-uttag typ A, kompatibelt med USB RJ45-portar för LAN-anslutning --stort märkfält --interface mellan KNX produkter och webbläsarkompatibla produkter -- med två RJ45 uttag --Omkopplare för online-/offline-läge --drifsättning och programmering utan ETS via webbläsare --kompatibel med webbläsare från Internet Explorer 11, Chrome 32, Firefox 27 och Edge 20 Variant Förp Ref.nummer IoT Controller 1 TJA560 Strömförsörjning 24 V DC, 1A TGA200 driftspänning 230 V~ Frekvens 50/60 Hz Utspänning 24 V= Utgående ström max. 1 A Strömförbrukning < 150 ma Energiförbrukning 36 W Drifttemperatur C Modulbredd (DIN) 4 DE --Grön och röd status-led för indikering av kortslutningoch överlast --Märkfält --med QuickConnect snabbanslutningar Tillbehör till: Ref.nummer: domovea Touch Panel WDIxxx Programmeringsenhet easy TJA665 domovea server TJA450 IoT-Gränssnitt TJA560 Väderstation KNX easy TXE530 Väderstation KNX pro TG053A Rumskontroller ATC easy-knx Rumstermostat ATC easy-knx Variant Förp Ref.nummber Strömförsörjning 24 V DC, 1A 1 TGA200 Med reservation för tekniska ändringar Utgående Nyhet 31

32 Hager Elektro AB Box Göteborg Besöksadress: Bifrostgatan Mölndal Telefon: hager.se 18SE0002IMC
