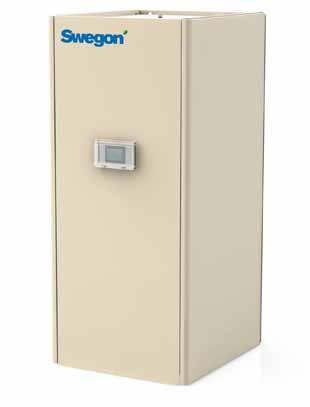

1 TM Vätskekylda vätskekylaggregat, 6-48 kw Allmänt Vätskekylda vätskekylaggregat och värmepumpar med hermetisk scrollkompressor. Konfigurationer HP: Reversibel värmepump A+: Energiklass A+ LE: Utan förångare, för anslutning till extern LC: Utan kondensor, för anslutning till extern LN: Låg ljudnivå Kan väljas med pump-/tankmodul Snabbfakta Miljövänligt köldmedium Hög EER Litet utrymmesbehov Mycket låg ljudnivå Åtkomst till alla delar Anpassad för radiatorpaneler Går att få i delad version 1

2 Innehåll Egenskaper 3 Allmänna tekniska data, basversion 5 Driftgränser 7 Elektriska data, basversion 8 Kyleffekt, basversion 9 Värmeeffekt, basversion 11 Kyleffekt, /LC 13 Värmeeffekt, /LC/HP 15 Kyleffekt, /LE 17 Värmeeffekt, /LE/HP 19 Ljudnivå Riktlinjer för installation 2

3 Egenskaper Vätskekylda vätskekylaggregat och värmepump med scrollkompressorer och plattvärmeväxlare. STOMME Aggregaten är utformade för att kunna installeras från insidan. Stomme i pulverlackad stålplåt (epoxypolyester) med löstagbara paneler som är isolerade med ljudabsorberande material. Storlekarna 6, 8 och 11 är lackade i kulör RAL 1015 som lämpar sig för väggmontering. Storlekarna 16 till 48 är lackade i kulör RAL 1015 för golvmontering. KOMPRESSOR Hermetiska scrollkompressorer med inbyggt överhettningsskydd, vevhusuppvärmning och vibrationsdämpande fötter i gummi som minskar överföringen av vibrationer till aggregatet. Kylkrets Består av: inlopp, torkfilter, termostatisk expansionsventil, hög- och lågtryckspressostat. Aggregat i storlek 16 till 48 är också utrustade med säkerhetsventil och synglas. FÖRÅNGARE Hårdlödd plattvärmeväxlare av rostfritt stål AISI 316, isolerad mot kondens, temperaturgivare på flödesvakt av paddeltyp, frysskydd (installerat på storlek 6, 8 och 11 och levereras med aggregat i övriga storlekar). KONDENSOR Hårdlödd plattvärmeväxlare av rostfritt stål AISI 316 storleksanpassad för drift med brunnsvatten (in/ut 15/30 C). På begäran kan värmeväxlare monteras på kylmaskinerna som är storleksanpassade för drift med vatten från vattentorn (in/ut 30/35 C). ELSKÅP Komponenter i elskåp: huvudbrytare, automatisk brytare för huvud- och manöverkrets, brytare för fjärrmanövrering av kompressor, digital signalingång för till-/frånslag, samt mikroprocessor för parameterstyrning av följande funktioner: Reglering av vattentemperatur Styrning av självjusterande reglering av börvärden Frysskydd Tidstyrning av kompressor Larmsignal Larmåterställning Kumulativ larmkontakt för fjärrsignalering Kontrollpanelens display visar följande information: In- och utgående vattentemperatur Inställd temperatur samt differential Larmbeskrivning Drifttidsräknare STYR- OCH SÄKERHETSANORDNINGAR Aggregaten är utrustade med: Högtryckspressostat med manuell återställning Styrd lågtryckspressostat med manuell återställning Säkerhetsventil på högtryckssidan (utom för storlek 6, 8 och 11, bas- och HP-version) Vattentemperaturgivare på användarsidan, installerad vid värmeväxlarens inlopp Frysskyddsgivare på kondensorns utlopp på användarsidan Flödesvakt av paddeltyp monterad i storlek 6, 8 och 11, levereras med aggregat i övriga storlekar Inbyggt överhettningsskydd för kompressor. PROVNING Alla aggregat är fabriksprovade och levereras fyllda med olja och köldmedium (utom aggregat av typen LE, LE/HP, LC och LC/HP). 3

4 VERSIONER Se tabell över möjliga konfigurationer för information om eventuella konflikter mellan olika alternativ. Basversionen är en kylmaskin för kylvatten. /HP: reversibel värmepump Förutom komponenterna i har kylkretsen en 4-vägsventil och en andra termostatisk expansionsventil. Vattenkretsen består av en pressostatventil, en överströmningsmagnetventil och en andra flödesvakt av paddeltyp. Dessa komponenter är redan installerade på storlek 6, 8 och 11 och följer med i satsen till övriga storlekar. Elskåpet har en digital ingång för sommar-/vinteromkopppling. /LE: aggregat för fjärrkondensor Aggregatet är utformat för att användas med luftkyld förångare. Därför har det inte värmeväxlare på användarsidan eller termostatventil (kan beställas). Aggregatet är fyllt med kväve i stället för köldmedium. /LE /HP reversibelt aggregat för fjärrkondensor Aggregatet är utformat för att användas med luftkyld fjärrförångare/-kondensor. Därför har det inte värmeväxlare på användarsidan eller termostatventil som lämpar sig för kyldrift (kan beställas). Aggregatet har vätskeuppsamlare som är storleksanpassad för Swegons delade aggregat och termostatventil för värmepumpsdrift. Aggregatet är fyllt med kväve i stället för köldmedium. TILLVAL FÖR VATTENSYSTEM Basversionen har ingen monterad cirkulationsanordning eller pump (utom i storlek 6, 8 och 11). Alla satser (utom LE och LE/HP) kan på begäran utrustas med en av följande vattenmoduler: /ST 1P Förutom de installerade standardkomponenterna är aggregatet utrustat med cirkulationspump. Denna version lämpar sig inte för storlek 6, 8 eller 11. /ST 1PS Förutom de installerade standardkomponenterna är aggregatet utrustat med inbyggd ackumulatortank och cirkulationspump. På storlek 6, 8, 11 samt 16 till 48 i HP-versionen är säkerhetsventilen och expansionskärlet monterade som standard. Denna version är standard för storlek 6, 8 och 11. För övriga storlekar måste den begäras vid beställning. TILLBEHÖR Aggregat i basversion med olika utrustningar kan också monteras med extra tillbehör. En fullständig förteckning över tillbehör finns i prislistan. /LC aggregat för fjärrförångare Detta aggregat har ingen förångare på källsidan för att möjliggöra anslutning till luftkyld fjärrkondensor. Aggregatet är fyllt med kväve i stället för köldmedium. /LC /HP reversibelt aggregat för fjärrförångare Aggregatet har ingen termostatventil för värmepumpsdrift och ingen förångare på källsidan för att möjliggöra anslutning till luftkyld fjärrkondensor/-förångare. Aggregatet har en vätskeuppsamlare som är storleksanpassad för Swegons fjärrkondensor. Aggregatet är fyllt med kväve i stället för köldmedium. /LN tystgående aggregat Storlek 6, 8 och 11 med denna utrustning kräver att det ljudabsorberande materialet av standardtyp byts ut mot flerlagrig akustisk isolering med hög impedans. Storlek 16 till 48 kräver att man installerar ett ljuddämpande skydd på kompressorn. Denna utrustning kan kombineras med alla ovannämnda versioner av aggregatet. 4

5 Allmänna tekniska data, basversion STORLEK Värme Värmeeffekt (W 10 C/W 35 C) (1) kw 7,7 10,5 12,9 19,2 23,2 27,0 29,6 34,7 39,4 43,0 51,4 57,8 Tillförd eleffekt (1) kw 1,4 1,9 2,3 3,5 4,2 4,9 5,4 6,3 7,0 7,8 8,8 9,8 COP (1) 5,45 5,58 5,65 5,48 5,52 5,48 5, 5,51 5,64 5,53 5,85 5,88 Värmeeffekt (W 10 C/W 45 C) (2) kw 7,5 10,2 12,6 18,2 22,0 25,5 28,7 33,6 38,0 41,5 48,9 55,0 Tillförd eleffekt (2) kw 1,8 2,5 3,0 4,4 5,3 6,2 6,7 7,8 8,7 9,7 10,7 12,1 COP (2) 4,13 4,12 4,24 4,17 4,16 4,14 4,28 4,29 4,38 4,29 4,56 4,56 Värmeeffekt (W 0 C/W 35 C) (3) kw 5,3 7,5 9,1 13,4 16,3 18,9 21,6 25,3 28,5 31,1 35,5 39,9 Tillförd eleffekt (3) kw 1,4 2,0 2,4 3,5 4,1 4,8 5,6 6,5 7,4 8,1 8,4 9,8 COP (3) 3,86 3,79 3,79 3,89 3,93 3,91 3,86 3,87 3,88 3,83 4,20 4,08 Värmeeffekt (W 0 C/W 45 C) (4) kw 5,4 7,5 9,2 13,0 15,7 18,3 21,2 24,8 27,8 30,4 34,5 38,6 Tillförd eleffekt (4) kw 1,8 2,6 3,2 4,3 5,2 6,1 6,6 7,7 8,6 9,6 10,5 12,1 COP (4) 3,04 2,90 2,93 3,01 3,01 3,00 3,21 3,23 3,23 3,18 3,29 3,20 Kyla Kyleffekt (W 15 C/W 7 C) (5) kw 6,4 8,8 11,0 16,5 19,2 22,5 24,8 28,0 34,5 36,9 43,9 48,8 Tillförd eleffekt (5) kw 1,3 1,6 2,0 3,1 3,7 4,3 4,8 5,6 6,2 7,0 7,8 8,9 EER (5) 4,89 5,51 5,52 5,34 5,19 5,22 5,16 4,99 5,56 5,26 5,63 5,48 Kyleffekt (W 35 C/W 18 C) (6) kw 8,4 11,5 14,6 22,5 26,1 30,4 32,9 37,3 45,7 49,4 58,4 65,4 Tillförd eleffekt (6) kw 1,4 1,7 2,2 3,4 4,1 4,9 5,4 6,3 7,1 7,8 9,0 10,0 EER (6) 6,12 6,59 6,57 6,59 6,30 6,26 6,12 5,93 6,43 6,32 6,49 6,53 Kyleffekt (W 35 C/W 7 C) (7) kw 5,9 8,3 10,4 15,6 18,1 21,0 23,5 26,7 32,5 35,2 41,8 46,6 Tillförd eleffekt (7) kw 1,4 1,8 2,3 3,4 4,1 4,8 5,3 6,2 7,0 7,7 8,7 9,9 EER (7) 4,24 4,61 4,52 4,58 4,40 4,38 4,44 4,31 4,65 4,57 4,80 4,71 Kyleffekt (B 30 C/W 18 C) (8) kw 8,4 11,4 14,6 22,4 25,9 30,2 32,8 37,1 45,6 49,2 58,2 65,2 Tillförd eleffekt (8) kw 1,4 1,8 2,3 3,5 4,2 4,9 5,4 6,4 7,2 7,9 9,1 10,1 EER (8) 6,01 6,54 6,48 6,47 6,19 6,15 6,03 5,83 6,36 6,25 6,42 6,45 Kyleffekt (B 30 C/W 7 C) (9) 5,9 8,3 10,4 15,5 17,9 20,9 23,4 26,6 32,4 35,1 41,7 46,4 Tillförd eleffekt (9) 1,4 1,8 2,3 3,4 4,1 4,9 5,4 6,3 7,1 7,8 8,8 10,0 EER (9) 4,20 4,57 4,47 4,52 4,33 4,30 4,38 4,25 4,60 4,52 4,76 4,66 ESEER 4,83 5,31 5,16 5,10 4,95 4,91 4,91 4,80 5,14 5,07 5,31 5,18 Kompressor Antal/kylkretsar st./st. 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 Effektsteg % Kondensor på användarsidan Vattenflöde (6) l/h Tryckfall (6) kpa Förångare på källsidan Vattenflöde (6) l/h Tryckfall (6) kpa Vattenmodul mptrycksuppsättning (10) kpa Ackumulatortank, volym (10) l Ljudnivå Ljudeffektnivå (11) db(a) Ljudtrycksnivå (12) db(a) LN-version ljudeffektnivå (11) db(a) LN-version ljudtrycksnivå (12) db(a) (1). In- och utgående vattentemperatur 30/35 C på användarsida, in- och utgående vattentemperatur 15/10 C på källsida. (2). In- och utgående vattentemperatur 40/45 C på användarsida, in- och utgående vattentemperatur 15/10 C på källsida. (3). In- och utgående vattentemperatur 30/35 C på användarsida, in- och utgående temperatur glykollösning 0/-3 C på källsida. (4). In- och utgående vattentemperatur 40/45 C på användarsida, in- och utgående temperatur glykollösning 0/-3 C på källsida. (5). In- och utgående vattentemperatur 12/7 C på användarsida, in- och utgående vattentemperatur 15/30 C på källsida. (6). In- och utgående vattentemperatur 23/18 C på användarsida, in- och utgående vattentemperatur 30/35 C på källsida. (7). In- och utgående vattentemperatur 12/7 C på användarsida, in- och utgående vattentemperatur 30/35 C på källsida. (8). In- och utgående vattentemperatur 23/18 C på användarsida, in- och utgående temperatur glykollösning 30/35 C på källsida. (9). In- och utgående vattentemperatur 12/7 C på användarsida, in- och utgående temperatur glykollösning 30/35 C på källsida. (10). För version ST 1PS (11). Ljudeffektnivåer beräknade enligt ISO (12). Ljudtrycksnivåer uppmätta vid 1 m fritt fält från aggregatet med en riktningsfaktor på Q=4. 5

6 Allmänna tekniska data, basversion H D R D D F L L L L R Basversion och version /ST1P L Längd mm D Djup mm H Höjd mm W Vikt i drift (1) kg Version ST1PS L Längd mm D Djup mm H Höjd mm W Vikt i drift (1) kg Erforderligt fritt utrymme L Vänster sida (2) mm D Höger sida (2) mm H Framsida (2) mm W Framsida (2) mm (1). Angiven vikt är endast vägledande. Den verkliga vikten är beroende av vald utrustning. (2). Erforderligt fritt utrymme anges med åtanke på att aggregatet styrs från framsidan. 6

7 Driftgränser VERSION CH och HP Utgående vattentemp., användarsida ( C) Kyla Utgående vattentemp., användarsida ( C) Värme Utgående vattentemp., källsida ( C) Utgående vattentemp., källsida ( C) VERSION LC och LC/HP Utgående vattentemp., användarsida ( C) Kyla Temp. kondensor ( C) Utgående vattentemp., användarsida ( C) Värme Temp. förångare C VERSION LE och LE/HP Utgående vattentemp., användarsida ( C) Kyla Utgående vattentemp., användarsida ( C) Värme Utgående vattentemp., källsida ( C) Utgående vattentemp., källsida ( C) Temperaturökningen i värmeväxlaren måste ligga mellan 4 och 7 C: inom detta intervall kan aggregatet endast drivas med glykollösning på förångarsidan. 7

8 Elektriska data, basversion Basversion och version /ST1P Max. tillförd eleffekt (1) kw ,1 7,5 8,8 9,2 10,7 12,6 13,8 15,6 17,6 Max. strömförbrukning (1),(2) A , ,2 15,9 18,1 20,6 22,3 25,29 30,6 Max. startström (3) A A (34) (41) (45) (61) (61) (61) (61) (95) (117) Version ST1P och ST1PS Max. tillförd eleffekt (1) kw 3,76 4,76 5,76 8,3 9,7 11, ,5 15,4 16, Max. strömförbrukning (1),(2) A 13,1 17,4 22,4 10,1 12,3 14,65 16,35 18,55 21,05 23,2 26,19 31,5 Max. startström (3) A A (35) (49) (58) (34) (42) (45) (61) (61) (61) (62) (95) (118) Huvudkraftmatning Spänning/ 230/1~ Hz 400/3N~/ Standard elkraftmatning antal faser/ frekvens Spänning/ 400/3N~/ Elkraftmatning (tillval) (4) antal faser/ frekvens - Den angivna informationen gäller för aggregat med elkraftmatning av standardtyp. (1). Erforderlig kraftmatning från nät för att driva aggregatet. (2). Utlösningsström för interna brytare. Detta värde överskrids aldrig och används för dimensionering av ledningar och skyddsanordningar. Se det elschema som medföljer aggregatet. (3). Maximal startström beräknad utifrån kompressorstart och maximal strömförbrukning för samtliga ingående enheter. Värdet inom parentes gäller för aggregat med mjukstartapparat (tillval). (4). Anges vid beställning. Värden och bilder i detta dokument är endast vägledande och kan komma att ändras av tillverkaren utan föregående meddelande. Mer information finns i den specifika dokumentationen. Detta dokument får inte reproduceras, varken helt eller delvis. 8

9 Basversion, kyleffekt Modell Utgående vattentemperatur, kondensor ( C) To ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe 4 5,8 1,3 5,5 1,5 5,1 1,7 4,8 1,9 4,4 2,1 7 6,4 1,3 6,0 1,5 5,7 1,7 5,3 1,9 4,9 2,1 8 6,6 1,3 6,2 1,5 5,9 1,7 5,5 1,9 5,1 2,1 9 6,8 1,3 6,5 1,5 6,1 1,7 5,7 1,9 5,3 2,1 10 7,0 1,3 6,7 1,5 6,3 1,7 5,9 1,9 5,5 2,1 4 8,0 1,6 7,7 1,9 7,2 2,1 6,8 2,4 6,4 2,8 7 8,8 1,6 8,4 1,8 8,0 2,1 7,5 2,4 7,0 2,7 8 9,1 1,6 8,7 1,8 8,2 2,1 7,7 2,4 7,2 2,7 9 9,4 1,6 8,9 1,8 8,5 2,1 8,0 2,4 7,4 2,7 10 9,7 1,6 9,2 1,8 8,7 2,1 8,2 2,4 7,7 2,7 4 10,0 2,0 9,6 2,3 9,1 2,6 8,6 3,0 8,1 3,4 7 11,0 2,0 10,5 2,3 10,0 2,6 9,5 3,0 8,9 3,4 8 11,4 2,0 10,9 2,3 10,3 2,6 9,8 3,0 9,2 3,4 9 11,8 2,0 11,2 2,3 10,7 2,6 10,1 3,0 9,5 3, ,1 2,0 11,6 2,3 11,0 2,6 10,4 2,9 9,8 3,4 4 15,0 3,1 14,0 3,4 13,0 3,8 12,1 4,2 11,2 4,7 7 16,5 3,1 15,4 3,4 14,4 3,8 13,5 4,2 12,5 4,7 8 17,1 3,1 16,0 3,4 14,9 3,8 13,9 4,2 13,0 4,7 9 17,6 3,1 16,5 3,4 15,5 3,8 14,4 4,2 13,4 4, ,2 3,1 17,1 3,4 16,0 3,8 14,9 4,2 13,9 4,7 4 17,4 3,7 16,2 4,1 15,0 4,6 13,9 5,1 12,9 5,7 7 19,2 3,7 17,9 4,1 16,7 4,6 15,5 5,1 14,4 5,7 8 19,8 3,7 18,5 4,1 17,3 4,6 16,1 5,1 14,9 5,7 9 20,5 3,7 19,2 4,1 17,9 4,6 16,6 5,1 15,4 5, ,2 3,7 19,8 4,1 18,5 4,6 17,2 5,1 16,0 5,8 4 20,3 4,3 18,9 4,7 17,6 5,3 16,3 5,9 15,1 6,7 7 22,5 4,3 20,9 4,8 19,5 5,3 18,1 5,9 16,8 6,7 8 23,2 4,3 21,6 4,8 20,2 5,3 18,8 5,9 17,4 6,7 9 24,0 4,3 22,4 4,8 20,9 5,3 19,4 6,0 18,0 6, ,8 4,3 23,1 4,8 21,6 5,3 20,1 6,0 18,7 6,7 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 9

10 Basversion, kyleffekt Modell Utgående vattentemperatur, kondensor ( C) To ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe 4 22,6 4,8 21,4 5,3 20,3 5,9 19,3 6,5 18,2 7,3 7 24,8 4,8 23,5 5,3 22,3 5,9 21,2 6,6 20,0 7,3 8 25,6 4,8 24,3 5,3 23,0 5,9 21,8 6,6 20,6 7,4 9 26,4 4,8 25,0 5,3 23,8 5,9 22,5 6,6 21,3 7, ,2 4,8 25,8 5,3 24,5 5,9 23,2 6,6 21,9 7,4 4 25,5 5,6 24,2 6,2 23,0 6,9 21,8 7,6 20,7 8,5 7 28,0 5,6 26,6 6,2 25,3 6,9 23,9 7,7 22,6 8,5 8 28,8 5,6 27,4 6,2 26,0 6,9 24,7 7,7 23,3 8,6 9 29,7 5,6 28,3 6,2 26,8 6,9 25,4 7,7 24,1 8, ,7 5,6 29,1 6,2 27,7 6,9 26,2 7,7 24,8 8,6 4 31,3 6,3 29,7 6,9 28,2 7,6 26,7 8,5 25,2 9,4 7 34,5 6,2 32,7 6,9 31,0 7,6 29,3 8,5 27,7 9,5 8 35,6 6,2 33,7 6,9 32,0 7,6 30,3 8,5 28,6 9,5 9 36,7 6,2 34,8 6,9 33,0 7,6 31,2 8,5 29,5 9, ,8 6,2 35,9 6,9 34,0 7,7 32,2 8,5 30,4 9,5 4 33,6 7,1 31,8 7,8 30,2 8,6 28,6 9,6 27,1 10,6 7 36,9 7,0 35,0 7,8 33,2 8,6 31,4 9,6 29,7 10,7 8 38,0 7,0 36,1 7,8 34,2 8,6 32,4 9,6 30,6 10,7 9 39,2 7,0 37,2 7,8 35,3 8,7 33,4 9,7 31,6 10, ,4 7,0 38,4 7,8 36,4 8,7 34,5 9,7 32,6 10,8 4 39,9 7,7 38,1 8,5 36,1 9,4 34,0 10,4 31,6 11,6 7 43,9 7,8 42,0 8,6 39,8 9,5 37,5 10,5 35,0 11,6 8 45,3 7,8 43,3 8,6 41,1 9,5 38,8 10,5 36,2 11,7 9 46,7 7,9 44,7 8,7 42,5 9,5 40,0 10,5 37,4 11, ,2 7,9 46,1 8,7 43,8 9,6 41,3 10,6 38,6 11,7 4 44,3 8,9 42,1 9,8 39,8 10,9 37,3 12,0 34,8 13,4 7 48,8 8,9 46,5 9,8 44,0 10,9 41,3 12,1 38,6 13,4 8,3 8,9 47,9 9,9 45,4 10,9 42,8 12,1 39,9 13,4 9 52,0 8,9 49,5 9,9 46,9 10,9 44,2 12,1 41,3 13, ,6 8,9 51,1 9,9 48,4 10,9 45,6 12,1 42,7 13,4 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 10

11 Basversion, värmeeffekt Modell Ingående/utgående vattentemperatur, kondensor ( C) To 30/35 35/40 40/45 45/ ( C) Pt Pe Pt Pe Pt Pe Pt Pe 5 5,4 1,4 5,1 1,6 4,9 1,8 4,6 2,0 6 5,5 1,4 5,3 1,6 5,0 1,8 4,7 2,0 7 5,7 1,4 5,5 1,6 5,2 1,8 4,9 2,0 8 5,9 1,4 5,6 1,6 5,3 1,8 5,0 2,0 9 6,1 1,4 5,8 1,6 5,5 1,8 5,2 2,0 10 6,3 1,4 6,0 1,6 5,7 1,8 5,3 2,1 5 7,4 1,9 7,0 2,2 6,7 2,5 6,2 2,9 6 7,6 1,9 7,3 2,2 6,8 2,5 6,4 2,9 7 7,9 1,9 7,5 2,2 7,1 2,5 6,6 2,9 8 8,1 1,9 7,7 2,2 7,3 2,5 6,8 2,8 9 8,4 1,9 7,9 2,2 7,5 2,5 7,0 2,8 10 8,6 1,9 8,2 2,2 7,7 2,5 7,2 2,8 5 9,1 2,3 8,7 2,7 8,3 3,0 7,8 3,5 6 9,4 2,3 9,0 2,6 8,5 3,0 8,1 3,5 7 9,7 2,3 9,2 2,6 8,8 3,0 8,3 3,4 8 10,0 2,3 9,5 2,6 9,1 3,0 8,6 3,4 9 10,3 2,3 9,8 2,6 9,3 3,0 8,8 3, ,6 2,3 10,1 2,6 9,6 3,0 9,1 3,4 5 13,4 3,5 12,5 3,9 11,7 4,3 10,9 4,9 6 13,8 3,5 12,9 3,9 12,1 4,3 11,3 4,9 7 14,2 3,5 13,3 3,9 12,5 4,4 11,7 4,9 8 14,7 3,5 13,8 3,9 12,9 4,4 12,1 4,9 9 15,2 3,5 14,3 3,9 13,4 4,4 12,5 4, ,7 3,5 14,8 3,9 13,8 4,4 12,9 4,9 5 16,2 4,2 15,1 4,7 14,1 5,3 13,2 5,9 6 16,7 4,2 15,6 4,7 14,6 5,3 13,6 5,9 7 17,3 4,2 16,1 4,7 15,1 5,3 14,1 5,9 8 17,8 4,2 16,7 4,7 15,6 5,3 14,6 5,9 9 18,4 4,2 17,2 4,7 16,1 5,3 15,1 5, ,0 4,2 17,8 4,7 16,7 5,3 15,6 5,9 5 18,8 4,9 17,5 5,5 16,4 6,1 15,2 6,9 6 19,4 4,9 18,1 5,5 16,9 6,1 15,8 6,9 7 20,0 4,9 18,7 5,5 17,5 6,1 16,3 6,9 8 20,6 4,9 19,3 5,5 18,1 6,2 16,9 6,9 9 21,4 4,9 20,0 5,5 18,7 6,2 17,4 6,9 22,0 4,9 20,6 5,5 19,3 6,2 18,1 6,9 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 11

12 Värmeeffekt, basversion Modell Ingående/utgående vattentemperatur, kondensor ( C) To 30/35 35/40 40/45 45/ ( C) Pt Pe Pt Pe Pt Pe Pt Pe 5 20,9 5,4 19,9 6,0 19,0 6,6 18,1 7,4 6 21,5 5,4 20,5 6,0 19,5 6,7 18,6 7,4 7 22,2 5,4 21,1 6,0 20,1 6,7 19,1 7,4 8 22,8 5,4 21,8 6,0 20,7 6,7 19,7 7,4 9 23,6 5,4 22,4 6,0 21,3 6,7 20,3 7, ,3 5,4 23,1 6,0 22,0 6,7 20,9 7,5 5 24,5 6,3 23,4 7,0 22,3 7,8 21,2 8,6 6 25,2 6,3 24,0 7,0 22,9 7,8 21,8 8,6 7 26,0 6,3 24,7 7,0 23,6 7,8 22,4 8,7 8 26,7 6,3 25,5 7,0 24,3 7,8 23,1 8,7 9 27,6 6,3 26,3 7,0 25,0 7,8 23,8 8, ,4 6,3 27,0 7,0 25,8 7,8 24,5 8,7 5 27,9 7,0 26,5 7,8 25,2 8,6 23,9 9,6 6 28,7 7,0 27,3 7,8 26,0 8,6 24,7 9,6 7 29,6 7,0 28,1 7,8 26,8 8,7 25,4 9,6 8 30,5 7,0 29,0 7,8 27,6 8,7 26,2 9,7 9 31,4 7,0 29,9 7,8 28,4 8,7 27,0 9, ,4 7,0 30,8 7,8 29,3 8,7 27,8 9,7 5 30,3 7,8 28,8 8,7 27,4 9,6 26,0 10,7 6 31,2 7,8 29,7 8,7 28,2 9,6 26,7 10,7 7 32,2 7,8 30,6 8,7 29,0 9,6 27,6 10,7 8 33,2 7,8 31,5 8,7 30,0 9,7 28,4 10,8 9 34,2 7,8 32,5 8,7 30,9 9,7 29,3 10, ,2 7,8 33,5 8,7 31,8 9,7 30,2 10,8 5 36,5 8,7 34,6 9,6 32,5 10,6 30,3 11,8 6 37,6 8,7 35,7 9,6 33,6 10,6 31,4 11,8 7 38,8 8,7 36,8 9,6 34,7 10,7 32,4 11,9 8 40,0 8,7 38,0 9,6 35,9 10,7 33,5 11,9 9 41,3 8,8 39,2 9,7 37,0 10,7 34,6 11, ,6 8,8 40,5 9,7 38,2 10,7 35,7 11,9 5 40,9 9,8 38,8 10,9 36,5 12,0 34,0 13,4 6 42,2 9,8 40,0 10,9 37,7 12,0 35,2 13,4 7 43,6 9,8 41,3 10,9 38,9 12,1 36,4 13,4 8 45,0 9,8 42,7 10,9 40,3 12,1 37,7 13,4 9 46,5 9,8 44,1 10,9 41,6 12,1 38,9 13, ,0 9,8 45,5 10,9 43,0 12,1 40,2 13,4 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 12

13 /LC kyleffekt Modell Utgående vattentemperatur, kondensor ( C) To ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe 5 5,8 1,3 5,5 1,4 5,2 1,6 4,9 1,8 4,6 2,1 4,4 2,2 6 6,0 1,3 5,7 1,4 5,4 1,6 5,1 1,8 4,7 2,1 4,5 2,2 7 6,2 1,3 5,9 1,4 5,6 1,6 5,2 1,8 4,9 2,1 4,7 2,3 8 6,4 1,3 6,1 1,4 5,8 1,6 5,4 1,8 5,0 2,1 4,8 2,3 9 6,6 1,3 6,3 1,4 6,0 1,6 5,6 1,8 5,2 2,1 5,0 2,3 10 6,9 1,3 6,5 1,4 6,2 1,6 5,8 1,8 5,4 2,1 5,1 2,3 5 7,5 1,8 7,1 2,0 6,7 2,3 6,3 2,6 5,9 3,0 5,6 3,3 6 7,7 1,7 7,4 2,0 6,9 2,3 6,5 2,6 6,1 3,0 5,8 3,3 7 8,0 1,7 7,6 2,0 7,2 2,3 6,7 2,6 6,3 3,0 6,0 3,3 8 8,2 1,7 7,8 2,0 7,4 2,3 6,9 2,6 6,5 3,0 6,2 3,2 9 8,5 1,7 8,1 2,0 7,6 2,3 7,2 2,6 6,7 3,0 6,3 3,2 10 8,8 1,7 8,3 2,0 7,9 2,2 7,4 2,6 6,9 3,0 6,5 3,2 5 10,1 2,2 9,6 2,5 9,1 2,9 8,6 3,3 8,0 3,8 7,7 4,1 6 10,5 2,2 10,0 2,5 9,4 2,9 8,9 3,3 8,3 3,7 7,9 4,1 7 10,8 2,2 10,3 2,5 9,7 2,8 9,2 3,3 8,6 3,7 8,2 4,0 8 11,2 2,2 10,6 2,5 10,1 2,8 9,5 3,2 8,8 3,7 8,4 4,0 9 11,5 2,2 11,0 2,5 10,4 2,8 9,8 3,2 9,1 3,7 8,7 4, ,9 2,2 11,4 2,5 10,7 2,8 10,1 3,2 9,4 3,7 9,0 4,0 5 15,3 3,1 14,2 3,5 13,2 3,9 12,3 4,3 11,4 4,9 10,8 5,2 6 15,8 3,1 14,7 3,5 13,7 3,9 12,7 4,3 11,8 4,8 11,3 5,2 7 16,4 3,1 15,3 3,5 14,2 3,9 13,2 4,3 12,3 4,8 11,7 5,2 8 17,0 3,1 15,8 3,4 14,7 3,9 13,7 4,3 12,7 4,8 12,1 5,2 9 17,6 3,1 16,4 3,4 15,3 3,8 14,2 4,3 13,2 4,8 12,6 5, ,2 3,1 17,0 3,4 15,8 3,8 14,7 4,3 13,7 4,8 13,1 5,2 5 18,2 3,7 16,9 4,1 15,6 4,6 14,4 5,2 13,3 5,9 12,7 6,3 6 18,8 3,7 17,5 4,1 16,2 4,6 15,0 5,2 13,8 5,9 13,2 6,3 7 19,5 3,7 18,1 4,1 16,8 4,6 15,5 5,2 14,4 5,9 13,7 6,3 8 20,2 3,7 18,8 4,1 17,4 4,6 16,1 5,2 14,9 5,9 14,2 6,3 9 20,9 3,7 19,4 4,1 18,1 4,6 16,7 5,2 15,5 5,8 14,7 6, ,6 3,7 20,1 4,1 18,7 4,6 17,4 5,2 16,1 5,8 15,3 6,3 5 21,0 4,4 19,5 4,8 18,0 5,4 16,7 6,1 15,4 6,9 14,6 7,4 6 21,7 4,3 20,2 4,8 18,7 5,4 17,3 6,1 16,0 6,9 15,2 7,4 7 22,5 4,3 20,9 4,8 19,4 5,4 18,0 6,1 16,6 6,9 15,8 7,4 8 23,3 4,3 21,7 4,8 20,1 5,4 18,6 6,1 17,2 6,9 16,4 7,4 9 24,1 4,3 22,4 4,8 20,9 5,4 19,3 6,1 17,9 6,9 17,0 7, ,0 4,3 23,2 4,8 21,6 5,4 20,0 6,1 18,5 6,9 17,7 7,4 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 13

14 /LC kyleffekt Modell Utgående vattentemperatur, kondensor ( C) To ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe 5 23,4 4,9 22,2 5,4 21,0 6,0 19,9 6,7 18,8 7,5 18,1 8,0 6 24,2 4,8 22,9 5,4 21,7 6,0 20,5 6,7 19,4 7,5 18,7 8,0 7 25,0 4,8 23,7 5,4 22,4 6,0 21,2 6,7 20,0 7,5 19,3 8,0 8 25,8 4,8 24,5 5,4 23,2 6,0 21,9 6,7 20,6 7,5 19,9 8,0 9 26,7 4,8 25,3 5,4 23,9 6,0 22,6 6,7 21,3 7,5 20,5 8, ,5 4,8 26,1 5,3 24,7 6,0 23,3 6,7 22,0 7,5 21,2 8,0 5 26,5 5,7 25,2 6,3 23,8 7,0 22,5 7,8 21,3 8,7 20,6 9,3 6 27,4 5,6 26,0 6,3 24,6 7,0 23,3 7,8 22,0 8,7 21,2 9,3 7 28,3 5,6 26,8 6,2 25,4 7,0 24,0 7,8 22,7 8,7 21,9 9,3 8 29,2 5,6 27,7 6,2 26,2 7,0 24,8 7,8 23,4 8,7 22,6 9,3 9 30,2 5,6 28,6 6,2 27,1 7,0 25,6 7,8 24,2 8,7 23,3 9, ,1 5,6 29,5 6,2 27,9 7,0 26,4 7,8 24,9 8,7 24,0 9,3 5 32,0 6,5 30,3 7,2 28,7 8,0 27,1 9,0 25,6 10,0 24,7 10,7 6 33,1 6,5 31,3 7,2 29,6 8,0 28,0 9,0 26,4 10,0 25,5 10,7 7 34,2 6,4 32,4 7,2 30,6 8,0 28,9 9,0 27,3 10,0 26,3 10,7 8 35,3 6,4 33,4 7,2 31,6 8,0 29,9 9,0 28,1 10,0 27,1 10,7 9 36,5 6,4 34,5 7,2 32,7 8,0 30,8 9,0 29,0 10,0 28,0 10, ,6 6,4 35,6 7,2 33,7 8,0 31,8 9,0 30,0 10,0 28,9 10,7 5 34,9 7,1 33,0 7,9 31,3 8,8 29,5 9,9 27,9 11,0 26,9 11,8 6 36,1 7,1 34,1 7,9 32,3 8,8 30,5 9,9 28,8 11,0 27,7 11,8 7 37,3 7,1 35,3 7,9 33,4 8,8 31,5 9,9 29,7 11,0 28,6 11,8 8 38,5 7,1 36,4 7,9 34,5 8,8 32,5 9,9 30,7 11,1 29,6 11,8 9 39,7 7,1 37,6 7,9 35,6 8,8 33,6 9,9 31,6 11,1 30,5 11, ,0 7,1 38,8 7,9 36,7 8,8 34,7 9,9 32,7 11,1 31,5 11,8 5 41,4 8,1 39,4 8,9 37,1 9,9 34,7 11,0 32,1 12,3 30,4 13,1 6 42,8 8,1 40,8 8,9 38,4 9,9 35,9 11,0 33,2 12,3 31,5 13,1 7 44,2 8,1 42,1 9,0 39,7 9,9 37,2 11,0 34,4 12,3 32,6 13,1 8 45,7 8,1 43,5 9,0 41,1 9,9 38,5 11,0 35,6 12,3 33,8 13,1 9 47,2 8,1 44,9 9,0 42,4 9,9 39,7 11,0 36,8 12,3 34,9 13, ,7 8,2 46,4 9,0 43,8 10,0 41,1 11,0 38,1 12,3 36,1 13,2 5 47,0 9,1 44,5 10,1 41,9 11,3 39,2 12,5 36,2 14,0 34,4 14,9 6 48,7 9,1 46,1 10,1 43,4 11,3 40,6 12,5 37,6 14,0 35,7 14,9 7,2 9,1 47,7 10,1 44,9 11,2 42,0 12,5 38,9 13,9 37,0 14,9 8 51,9 9,1 49,3 10,1 46,5 11,2 43,5 12,5 40,4 13,9 38,4 14,9 9 53,6 9,1,9 10,1 48,1 11,2 45,0 12,5 41,8 13,9 39,7 14, ,4 9,1 52,6 10,1 49,7 11,2 46,6 12,5 43,3 13,9 41,2 14,9 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 14

15 /LC/HP värmeeffekt Modell Ingående/utgående vattentemperatur, kondensor ( C) To 25/30 30/35 35/40 40/45 45/ ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe -15 4,6 1,2 4,6 1,4 4,6 1,5 * * * * -10 5,4 1,2 5,4 1,4 5,3 1,6 5,3 1,8 * * -5 6,3 1,2 6,2 1,4 6,1 1,6 6,1 1,8 6,0 2,0 0 7,3 1,2 7,2 1,4 7,1 1,6 6,9 1,8 6,8 2,0 5 8,5 1,3 8,3 1,4 8,1 1,6 7,9 1,8 7,7 2,1-15 6,3 1,8 6,3 2,0 6,3 2,3 * * * * -10 7,4 1,7 7,3 2,0 7,3 2,3 7,3 2,6 * * -5 8,5 1,7 8,4 1,9 8,3 2,2 8,2 2,6 8,2 2,9 0 9,8 1,7 9,6 1,9 9,4 2,2 9,3 2,5 9,2 2,9 5 11,2 1,6 10,9 1,9 10,7 2,2 10,4 2,5 10,2 2,8-15 8,0 2,1 8,0 2,4 8,1 2,8 * * * * -10 9,3 2,1 9,2 2,4 9,2 2,7 9,3 3,2 * * -5 10,8 2,1 10,6 2,3 10,5 2,7 10,5 3,1 10,5 3,5 0 12,5 2,0 12,3 2,3 12,1 2,6 11,9 3,0 11,8 3,4 5 14,5 2,0 14,1 2,3 13,8 2,6 13,5 2,9 13,2 3, ,7 3,1 11,4 3,4 11,1 3,8 11,0 4,3 11,0 4, ,4 3,1 13,0 3,5 12,6 3,8 12,4 4,3 12,3 4,8-5 15,5 3,1 14,9 3,5 14,4 3,9 14,0 4,3 13,8 4,8 0 17,9 3,2 17,2 3,5 16,6 3,9 16,1 4,3 15,7 4,9 5 20,8 3,2 19,9 3,5 19,2 3,9 18,5 4,4 18,0 4, ,2 3,7 13,8 4,1 13,5 4,6 13,4 5,2 13,4 5, ,3 3,7 15,7 4,1 15,3 4,6 15,0 5,2 14,9 5,9-5 18,7 3,7 18,0 4,2 17,4 4,7 17,0 5,2 16,8 5,9 0 21,7 3,8 20,8 4,2 20,0 4,7 19,4 5,3 19,0 5,9 5 25,2 3,8 24,1 4,2 23,1 4,7 22,3 5,3 21,7 5, ,4 4,3 15,8 4,8 15,5 5,4 15,4 6,1 15,4 6, ,8 4,3 18,1 4,8 17,6 5,4 17,3 6,1 17,2 6,9-5 21,6 4,4 20,7 4,9 20,1 5,4 19,6 6,1 19,3 6,9 0 25,0 4,4 23,9 4,9 23,1 5,5 22,4 6,1 21,9 6,9 5 29,0 4,4 27,7 4,9 26,6 5,5 25,7 6,2 25,0 6,9-5 18,0 4,2 17,4 4,7 17,0 5,2 16,8 5,9 0 20,8 4,2 20,0 4,7 19,4 5,3 19,0 5,9 2,5 22,3 4,2 21,5 4,7 20,8 5,3 20,3 5,9 5 24,1 4,2 23,1 4,7 22,3 5,3 21,7 5,9 7,5 25,9 4,2 24,9 4,7 24,0 5,3 23,3 6, ,8 4,8 15,5 5,4 15,4 6,1 15,4 6, ,1 4,8 17,6 5,4 17,3 6,1 17,2 6,9-5 20,7 4,9 20,1 5,4 19,6 6,1 19,3 6,9 0 23,9 4,9 23,1 5,5 22,4 6,1 21,9 6,9 2,5 25,7 4,9 24,8 5,5 24,0 6,2 23,3 6,9 5 27,7 4,9 26,6 5,5 25,7 6,2 25,0 6,9 7,5 29,9 4,9 28,7 5,5 27,7 6,2 26,8 6,9 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 15

16 /LC/HP värmeeffekt Modell Ingående/utgående vattentemperatur, kondensor ( C) To 25/30 30/35 35/40 40/45 45/ ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe ,5 5,7 19,0 5,9 18,6 6,2 18,4 6,6 18,3 7, ,6 5,3 21,1 5,7 20,7 6,1 20,5 6,6 20,4 7,2-5 24,3 5,1 23,7 5,5 23,2 6,0 22,9 6,6 22,7 7,3 0 27,6 4,9 26,8 5,4 26,3 6,0 25,8 6,7 25,5 7,4 5 31,6 4,9 30,7 5,4 29,9 6,0 29,3 6,7 28,8 7, ,9 6,6 22,3 6,9 21,8 7,2 21,6 7,7 21,5 8, ,3 6,2 24,7 6,6 24,2 7,1 24,0 7,7 23,9 8,4-5 28,4 5,9 27,7 6,4 27,2 7,0 26,8 7,7 26,7 8,5 0 32,3 5,7 31,4 6,3 30,8 7,0 30,3 7,8 29,9 8,6 5 37,0 5,7 35,9 6,3 35,0 7,0 34,3 7,8 33,7 8, ,7 7,5 25,0 7,8 24,5 8,2 24,1 8,7 24,0 9, ,4 7,0 27,7 7,4 27,1 8,0 26,8 8,6 26,6 9,4-5 31,9 6,6 31,1 7,2 30,5 7,8 30,0 8,6 29,8 9,5 0 36,3 6,4 35,3 7,0 34,5 7,8 33,9 8,6 33,5 9,6 5 41,7 6,3 40,5 7,0 39,4 7,8 38,5 8,7 37,8 9, ,0 8,3 27,2 8,6 26,6 9,1 26,3 9,6 26,1 10, ,9 7,7 30,1 8,2 29,5 8,8 29,2 9,6 29,0 10,4-5 34,7 7,3 33,8 8,0 33,2 8,7 32,7 9,6 32,4 10,6 0 39,5 7,1 38,4 7,8 37,6 8,7 36,9 9,6 36,4 10,7 5 45,3 7,0 44,0 7,8 42,8 8,7 41,9 9,7 41,1 10, ,6 7,5 29,2 8,3 28,8 9,3 28,5 10,4 * * ,6 7,6 33,9 8,4 33,3 9,4 32,7 10,4 32,1 11,7-5 40,3 7,7 39,4 8,5 38,5 9,4 37,5 10,5 36,6 11,7 0 46,8 7,9 45,6 8,7 44,4 9,6 43,1 10,6 41,9 11,8 5 54,2 8,0 52,7 8,8 51,2 9,7 49,5 10,7 47,9 11, ,6 8,8 33,0 9,8 32,4 10,9 32,0 12,2 * * ,2 8,8 38,3 9,8 37,5 10,9 36,7 12,1 36,1 13,5-5 45,6 8,8 44,5 9,8 43,4 10,8 42,3 12,0 41,3 13,4 0 53,1 8,8 51,6 9,8,2 10,9 48,7 12,0 47,3 13,4 5 61,5 8,9 59,7 9,8 57,9 10,9 56,1 12,1 54,2 13,4-5 39,4 8,5 38,5 9,4 37,5 10,5 36,6 11,7 0 45,6 8,7 44,4 9,6 43,1 10,6 41,9 11,8 2,5 49,1 8,7 47,7 9,6 46,2 10,7 44,8 11,9 5 52,7 8,8 51,2 9,7 49,5 10,7 47,9 11,9 7,5 56,6 8,9 54,9 9,8 53,1 10,8 51,2 12, ,0 9,8 32,4 10,9 32,0 12,2 * * ,3 9,8 37,5 10,9 36,7 12,1 36,1 13,5-5 44,5 9,8 43,4 10,8 42,3 12,0 41,3 13,4 0 51,6 9,8,2 10,9 48,7 12,0 47,3 13,4 2,5 55,5 9,8 53,9 10,9 52,3 12,1,6 13,4 5 59,7 9,8 57,9 10,9 56,1 12,1 54,2 13,4 7,5 64,2 9,9 62,2 10,9 60,2 12,1 58,1 13,4 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 16

17 /LE kyleffekt Modell Utgående vattentemperatur, kondensor ( C) Tev ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe 0 5,8 1,3 5,4 1,5 5,1 1,7 4,7 1,9 4,3 2,1 2,5 6,3 1,3 6,0 1,5 5,6 1,7 5,2 1,9 4,8 2,1 5 6,9 1,3 6,5 1,5 6,1 1,7 5,7 1,9 5,3 2,1 7 7,4 1,3 7,0 1,5 6,6 1,7 6,1 1,9 5,7 2,1 10 8,2 1,3 7,8 1,5 7,3 1,7 6,8 1,9 6,3 2,1 0 8,1 1,6 7,7 1,9 7,2 2,1 6,8 2,4 6,3 2,8 2,5 8,8 1,6 8,4 1,8 7,9 2,1 7,4 2,4 6,8 2,7 5 9,6 1,6 9,1 1,8 8,5 2,1 8,0 2,4 7,4 2,7 7 10,2 1,6 9,7 1,8 9,1 2,1 8,5 2,4 7,9 2, ,2 1,6 10,6 1,8 10,0 2,1 9,4 2,3 8,7 2,7 0 10,3 2,0 9,8 2,3 9,2 2,6 8,7 3,0 8,1 3,4 2,5 11,2 2,0 10,7 2,3 10,1 2,6 9,5 3,0 8,8 3,4 5 12,3 2,0 11,6 2,3 11,0 2,6 10,3 2,9 9,6 3,4 7 13,1 2,0 12,5 2,3 11,8 2,6 11,0 2,9 10,3 3, ,6 2,0 13,8 2,2 13,0 2,5 12,2 2,9 11,4 3,3 0 14,8 3,1 13,7 3,4 12,7 3,8 11,7 4,2 10,8 4,7 2,5 16,2 3,1 15,0 3,4 13,9 3,8 12,9 4,2 11,9 4,7 5 17,7 3,1 16,5 3,4 15,3 3,8 14,2 4,2 13,1 4,7 7 19,0 3,1 17,7 3,4 16,5 3,8 15,3 4,3 14,1 4, ,2 3,1 19,7 3,5 18,4 3,8 17,1 4,3 15,9 4,8 0 17,3 3,7 15,9 4,1 14,7 4,5 13,5 5,1 12,4 5,7 2,5 18,9 3,7 17,5 4,1 16,1 4,6 14,9 5,1 13,7 5,7 5 20,6 3,7 19,1 4,1 17,7 4,6 16,3 5,1 15,0 5,7 7 22,1 3,7 20,6 4,1 19,1 4,6 17,6 5,1 16,2 5, ,6 3,8 22,9 4,2 21,3 4,6 19,7 5,2 18,2 5,8 0 20,2 4,3 18,6 4,7 17,1 5,3 15,8 5,9 14,5 6,6 2,5 22,1 4,3 20,4 4,8 18,8 5,3 17,4 5,9 15,9 6,7 5 24,1 4,3 22,3 4,8 20,7 5,3 19,1 6,0 17,6 6,7 7 25,9 4,3 24,0 4,8 22,3 5,3 20,6 6,0 19,0 6, ,8 4,4 26,8 4,8 24,9 5,4 23,0 6,0 21,3 6,7 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 17

18 /LE kyleffekt Modell Utgående vattentemperatur, kondensor ( C) Tev ( C) Pf Pe Pf Pe Pf Pe Pf Pe Pf Pe 0 22,3 4,8 21,1 5,3 19,9 5,9 18,8 6,5 17,7 7,3 2,5 24,3 4,8 22,9 5,3 21,6 5,9 20,4 6,6 19,2 7,3 5 26,4 4,8 24,9 5,3 23,5 5,9 22,2 6,6 20,8 7,4 7 28,2 4,8 26,6 5,3 25,1 6,0 23,7 6,6 22,2 7, ,1 4,8 29,4 5,4 27,7 6,0 26,1 6,7 24,5 7,5 0 25,6 5,6 24,2 6,2 22,9 6,9 21,6 7,6 20,3 8,4 2,5 27,9 5,6 26,3 6,2 24,9 6,9 23,4 7,6 22,1 8,5 5 30,3 5,6 28,6 6,2 27,0 6,9 25,4 7,7 23,9 8,6 7 32,4 5,6 30,6 6,2 28,8 6,9 27,2 7,7 25,5 8, ,7 5,6 33,7 6,3 31,8 7,0 30,0 7,8 28,1 8,7 0 30,6 6,3 28,9 6,9 27,2 7,6 25,7 8,5 24,2 9,4 2,5 33,3 6,2 31,4 6,9 29,6 7,6 27,9 8,5 26,3 9,5 5 36,2 6,2 34,1 6,9 32,2 7,6 30,4 8,5 28,6 9,5 7 38,7 6,2 36,5 6,9 34,4 7,7 32,4 8,6 30,5 9, ,7 6,2 40,3 6,9 38,0 7,7 35,8 8,6 33,7 9,6 0 32,9 7,1 31,0 7,8 29,3 8,6 27,6 9,6 26,0 10,6 2,5 35,7 7,0 33,7 7,8 31,8 8,6 30,0 9,6 28,3 10,7 5 38,8 7,0 36,7 7,8 34,6 8,6 32,6 9,6 30,7 10,7 7 41,5 7,0 39,2 7,8 37,0 8,7 34,8 9,7 32,7 10, ,8 7,0 43,3 7,8 40,8 8,7 38,4 9,7 36,1 10,9 0 39,4 7,7 37,5 8,5 35,3 9,4 33,0 10,4 30,5 11,5 2,5 43,0 7,8 40,9 8,6 38,6 9,5 36,1 10,5 33,4 11,6 5 46,8 7,9 44,5 8,7 42,1 9,5 39,4 10,5 36,5 11,7 7,0 7,9 47,6 8,7 45,0 9,6 42,2 10,6 39,2 11, ,1 8,0 52,5 8,8 49,7 9,7 46,6 10,7 43,3 11,8 0 44,3 8,9 41,9 9,8 39,4 10,9 36,7 12,0 33,9 13,4 2,5 48,4 8,9 45,8 9,8 43,1 10,9 40,3 12,1 37,3 13,4 5 52,7 8,9,0 9,9 47,1 10,9 44,1 12,1 40,8 13,4 7 56,4 9,0 53,5 9,9,5 11,0 47,3 12,1 43,9 13, ,2 9,0 59,1 10,0 55,8 11,0 52,3 12,2 48,7 13,5 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 18

19 /LE/HP värmeeffekt Modell Medelvärde kondenseringstemperatur ( C) To ( C) Pt Pe Pt Pe Pt Pe Pt Pe Pt Pe Pt Pe 6 7,0 1,3 6,9 1,4 6,9 1,6 6,8 1,8 6,8 2,1 * * 7 7,2 1,3 7,1 1,4 7,0 1,6 7,0 1,8 6,9 2,1 6,9 2,4 8 7,4 1,3 7,3 1,4 7,2 1,6 7,1 1,8 7,1 2,1 7,0 2,4 9 7,6 1,3 7,5 1,4 7,4 1,6 7,3 1,8 7,2 2,1 7,1 2,4 10 7,8 1,3 7,7 1,4 7,6 1,6 7,5 1,8 7,4 2,1 7,3 2,4 6 9,7 1,7 9,5 2,0 9,4 2,3 9,3 2,6 9,3 3,0 9,2 3,4 7 9,9 1,7 9,7 2,0 9,6 2,3 9,5 2,6 9,4 3,0 9,4 3,4 8 10,1 1,7 10,0 2,0 9,8 2,3 9,7 2,6 9,6 3,0 9,6 3,4 9 10,4 1,7 10,2 2,0 10,1 2,3 9,9 2,6 9,8 3,0 9,7 3, ,6 1,7 10,5 2,0 10,3 2,2 10,1 2,6 10,0 3,0 9,9 3,4 6 11,7 2,2 11,6 2,5 11,6 2,9 11,5 3,3 11,5 3,8 * * 7 12,0 2,2 11,9 2,5 11,8 2,9 11,8 3,3 11,7 3,8 11,7 4,3 8 12,3 2,2 12,2 2,5 12,1 2,9 12,0 3,3 11,9 3,8 11,9 4,3 9 12,6 2,2 12,5 2,5 12,4 2,9 12,3 3,3 12,2 3,7 12,1 4, ,0 2,2 12,8 2,5 12,6 2,8 12,5 3,3 12,4 3,7 12,4 4,2 6 18,0 3,1 17,3 3,5 16,8 3,9 16,4 4,3 16,1 4,9 15,9 5,4 7 18,5 3,1 17,8 3,5 17,3 3,9 16,8 4,3 16,5 4,9 16,3 5,4 8 19,0 3,1 18,3 3,5 17,7 3,9 17,3 4,3 17,0 4,8 16,7 5,4 9 19,5 3,1 18,8 3,5 18,2 3,9 17,7 4,3 17,4 4,8 17,1 5, ,0 3,1 19,3 3,5 18,7 3,9 18,2 4,3 17,8 4,8 17,5 5,4 6 21,8 3,7 21,0 4,1 20,4 4,6 19,9 5,2 19,5 5,9 19,4 6,6 7 22,4 3,7 21,6 4,1 20,9 4,6 20,4 5,2 20,0 5,9 19,8 6,6 8 23,0 3,7 22,2 4,1 21,5 4,6 20,9 5,2 20,5 5,9 20,3 6,6 9 23,6 3,7 22,8 4,1 22,1 4,6 21,5 5,2 21,0 5,9 20,7 6, ,3 3,7 23,4 4,1 22,7 4,6 22,0 5,2 21,6 5,9 21,2 6,6 6 25,2 4,4 24,3 4,9 23,6 5,4 23,0 6,1 22,7 6,9 22,4 7,8 7 25,9 4,4 25,0 4,8 24,2 5,4 23,6 6,1 23,2 6,9 22,9 7,8 8 26,6 4,4 25,7 4,8 24,9 5,4 24,2 6,1 23,8 6,9 23,5 7,8 9 27,4 4,3 26,4 4,8 25,5 5,4 24,9 6,1 24,4 6,9 24,0 7, ,1 4,3 27,1 4,8 26,2 5,4 25,5 6,1 25,0 6,9 24,6 7,7 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 19

20 /LE/HP värmeeffekt Modell Medelvärde kondenseringstemperatur ( C) To ( C) Pt Pe Pt Pe Pt Pe Pt Pe Pt Pe Pt Pe 6 27,5 4,9 26,9 5,4 26,5 6,0 26,2 6,7 26,0 7,5 25,9 8,3 7 28,2 4,9 27,6 5,4 27,1 6,0 26,8 6,7 26,5 7,5 26,4 8,3 8 28,9 4,9 28,3 5,4 27,8 6,0 27,4 6,7 27,1 7,5 27,0 8,4 9 29,6 4,8 29,0 5,4 28,4 6,0 28,0 6,7 27,7 7,5 27,6 8, ,4 4,8 29,7 5,4 29,1 6,0 28,7 6,7 28,4 7,5 28,1 8,4 6 32,2 5,7 31,5 6,3 31,0 7,0 30,6 7,8 30,4 8,7 30,3 9,7 7 33,0 5,7 32,3 6,3 31,7 7,0 31,3 7,8 31,1 8,7 30,9 9,7 8 33,8 5,7 33,1 6,3 32,5 7,0 32,1 7,8 31,8 8,7 31,6 9,7 9 34,7 5,6 33,9 6,3 33,3 7,0 32,8 7,8 32,5 8,7 32,3 9, ,5 5,6 34,7 6,2 34,1 7,0 33,6 7,8 33,2 8,7 33,0 9,7 6 36,3 6,6 35,5 7,2 34,9 8,0 34,5 9,0 34,2 10,0 34,1 11,1 7 37,2 6,5 36,4 7,2 35,7 8,0 35,3 9,0 35,0 10,0 34,8 11,2 8 38,1 6,5 37,3 7,2 36,6 8,0 36,1 9,0 35,8 10,0 35,5 11,2 9 39,1 6,5 38,2 7,2 37,5 8,0 37,0 9,0 36,6 10,0 36,3 11, ,1 6,5 39,2 7,2 38,4 8,0 37,8 9,0 37,4 10,0 37,1 11,2 6 39,7 7,2 38,9 8,0 38,2 8,9 37,7 9,9 37,4 11,0 37,3 12,3 7 40,7 7,2 39,8 7,9 39,1 8,8 38,6 9,9 38,2 11,0 38,1 12,3 8 41,7 7,1 40,8 7,9 40,1 8,8 39,5 9,9 39,1 11,0 38,9 12,3 9 42,8 7,1 41,8 7,9 41,0 8,8 40,4 9,9 40,0 11,0 39,7 12, ,9 7,1 42,9 7,9 42,1 8,8 41,4 9,9 40,9 11,0 40,5 12,3 6 47,0 8,1 46,0 8,9 45,0 9,9 43,9 11,0 42,9 12,3 41,8 13,8 7 48,2 8,1 47,2 8,9 46,2 9,9 45,0 11,0 43,9 12,3 42,8 13,7 8 49,5 8,1 48,5 8,9 47,4 9,9 46,2 11,0 45,0 12,3 43,8 13,7 9,9 8,1 49,8 8,9 48,6 9,9 47,4 11,0 46,1 12,3 44,8 13, ,3 8,1 51,1 9,0 49,9 9,9 48,6 11,0 47,3 12,3 45,9 13,8 6 52,8 9,2 51,6 10,2,5 11,3 49,3 12,5 48,1 14,0 47,0 15,7 7 54,2 9,2 53,0 10,1 51,8 11,3,5 12,5 49,3 14,0 48,1 15,6 8 55,7 9,1 54,4 10,1 53,1 11,3 51,9 12,5,6 14,0 49,3 15,6 9 57,2 9,1 55,9 10,1 54,5 11,3 53,2 12,5 51,9 14,0,5 15, ,7 9,1 57,4 10,1 56,0 11,2 54,6 12,5 53,2 13,9 51,7 15,6 Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 20

21 Ljudnivå Standardenhet Modell Oktavband (Hz) Summa 63 [db] 125 [db] 2 [db] 0 [db] 1000 [db] 2000 [db] 4000 [db] 8000 [db] db(a) Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw: Ljudeffektnivå uppmätt i fritt fält enligt ISO 3744 under nominella driftförhållanden. Lp: Ljudtrycksnivå uppmätt 1 m i fritt fält från aggregatet under nominella driftförhållanden, enligt ISO Tystgående enhet Modell Oktavband (Hz) Summa 63 [db] 125 [db] 2 [db] 0 [db] 1000 [db] 2000 [db] 4000 [db] 8000 [db] db(a) Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw Lp Lw: Ljudeffektnivå uppmätt i fritt fält enligt ISO 3744 under nominella driftförhållanden. Lp: Ljudtrycksnivå uppmätt 1 m i fritt fält från aggregatet under nominella driftförhållanden, enligt ISO Pf: kyleffekt (kw) Pe: tillförd eleffekt, kompressorer (kw) T0: utgående vattentemperatur, förångare ( C) 21

22 /LE 6-11 /LE/HP 6-11 B A A B A-A 46,5 439,5 QUADRO ELETTRICO ELECTRICAL PANEL 1:25 INGRESSO ACQUA CONDENSAZIONE CONDENSING WATER INLET INGRESSO ALIMENTAZIONE ELETTRICA Elskåp ELECTRICAL SUPPLY INLET Elkraftmatning SPAZI DI INSTALLAZIONE Fritt utrymme CLEARANCES G 1" F G 1" F Rc Rc USCITA ACQUA CONDENSAZIONE Ingående CONDENSING kondensorvatten WATER OUTLET Utgående CONNESSIONI kondensorvatten REFRIGERANTE Köldmedieanslutningar REFRIGERANT CONNECTIONS C411226A 22

23 /LE 6-11 /LE/HP , , MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) G1 01 G2 02 G3 03 G4 04 Modell Vikt (kg) Vikt i drift (kg) MODEL WEIGHT(Kg) OPERATING WEIGHT(Kg) (Kg) (Kg) (Kg) (Kg) (Kg) (Kg) (Kg) (Kg) MU ECHOS LE 6LE MU ECHOS LE 8LE MU ECHOS LE 11 LE MU ECHOS LE/HP LE/HP MU ECHOS LE/HP LE/HP MU ECHOS LE/HP 11 LE/HP IMPRONTA A PARETE Mått / WALLPRINT G G1 G4 400 G2 G FORI DI FISSAGGIO FIXING HOLES ø 9 Fästhål PUNTI DI APPOGGIO ANTIVIBRANTI Ø9 G.. M 8 F G... Vibrationsdämpande VIBRATION DAMPER fötter FOOT HOLDS M 8 F IMPRONTA A TERRA / FOOTPRINT Mått C411226A 23

24 /ST 1PS 6-11 /LC-ST 1PS 6-11 /HP-ST 1PS 6-11 /LC/HP-ST 1PS 6-11 St B 1000 A A ,5 439, B A-A POMPA PUMP INGRESSO ACQUA UTILIZZO USER WATER INLET QUADRO ELETTRICO ELECTRICAL PANEL USCITA ACQUA UTILIZZO USER WATER OUTLET St St INGRESSO ALIMENTAZIONE ELETTRICA mp ELECTRICAL SUPPLY INLET Elskåp SERBATOIO DI ACCUMULO Elkraftmatning STORAGE TANK Ackumulatortank SPAZI DI INSTALLAZIONE Fritt utrymmeclearances G 1" F G 1" F 1:25 G 1" F G 1" F Rc Rc INGRESSO ACQUA CONDENSAZIONE CONDENSING WATER INLET Inlopp anslutning värmeväxlare Utlopp USCITA anslutning ACQUA värmeväxlare CONDENSAZIONE Ingående CONDENSING kondensorvatten WATER OUTLET Utgående CONNESSIONI kondensorvatten REFRIGERANTE Köldmedieanslutningar REFRIGERANT CONNECTIONS C411171A 24

25 /ST 1PS 6-11 /LC-ST 1PS 6-11 /HP-ST 1PS 6-11 /LC/HP-ST 1PS , , MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) 01 G102 G2 03 G3 G404 Modell Vikt (kg) Vikt i drift (kg) MODEL WEIGHT(Kg) OPERATING WEIGHT(Kg) (Kg) (Kg) (Kg) (Kg) (Kg) (Kg) MU ECHOS ST 1PS ST 1PS MU ECHOS ST 1PS ST 1PS MU ECHOS ST 1PS ST 1PS MU ECHOS LC-ST LC-ST 1PS 61PS MU ECHOS LC-ST LC-ST 1PS 81PS MU ECHOS LC-ST LC-ST 1PS 11 1PS MU ECHOS HP-ST HP-ST 1PS 1PS MU ECHOS HP-ST 1PS 8 HP-ST 1PS MU ECHOS HP-ST 1PS 11 HP-ST 1PS MU ECHOS LC/HP-ST 1PS 6 LC/HP-ST MU ECHOS LC/HP-ST 1PS 8 LC/HP-ST MU ECHOS LC/HP-ST 1PS 11 LC/HP-ST IMPRONTA A PARETE Mått / WALLPRINT G1 G2 G4 G3 400 IMPRONTA A TERRA / FOOTPRINT Mått G.. FORI DI FISSAGGIO FIXING HOLES ø 9 Fästhål PUNTI DI APPOGGIO ANTIVIBRANTI Ø9 G.. M 8 F G... Vibrationsdämpande VIBRATION DAMPER fötter FOOT HOLDS M 8 F C411226A 25

26 16-22 /LC /LE /ST 1P /LC-ST 1P /HP /LC/HP /LE/HP /HP-ST 1P LC/HP-ST 1P CHILLER - HEAT PUMP A 671 * ,5 485,5 B , ,5 53,5 300 A LC - LC/HP - LE - LE/HP A Versione senza /ST1P Mod. utan /ST1P without /ST1P ,5 Versione con /ST1P B Mod. med /ST1P with /ST1P 335 B ,5 153, ,5 53,5 * OPTIONAL INGRESSO ACQUA UTILIZZO USER WATER INLET POMPA PUMP INGRESSO ACQUA CONDENSAZIONE QUADRO ELETTRICO * Tillval ELECTRICAL PANEL Inlopp anslutning CONDENSING värmeväxlare WATER INLET 1:20 mp INGRESSO ALIMENTAZIONE ELETTRICA Utlopp anslutning USCITA ACQUA värmeväxlare CONDENSAZIONE Elskåp ELECTRICAL SUPPLY INLET Ingående kondensorvatten CONDENSING WATER OUTLET A B Elkraftmatning SPAZI DI INSTALLAZIONE Utgående kondensorvatten CONNESSIONI REFRIGERANTE G 1" M G 1 1/4" F G 1" M G 1"M G 1"M Rc Fritt utrymme CLEARANCES Rc Köldmedieanslutningar REFRIGERANT CONNECTIONS USCITA ACQUA UTILIZZO USER WATER OUTLET C411169A 26

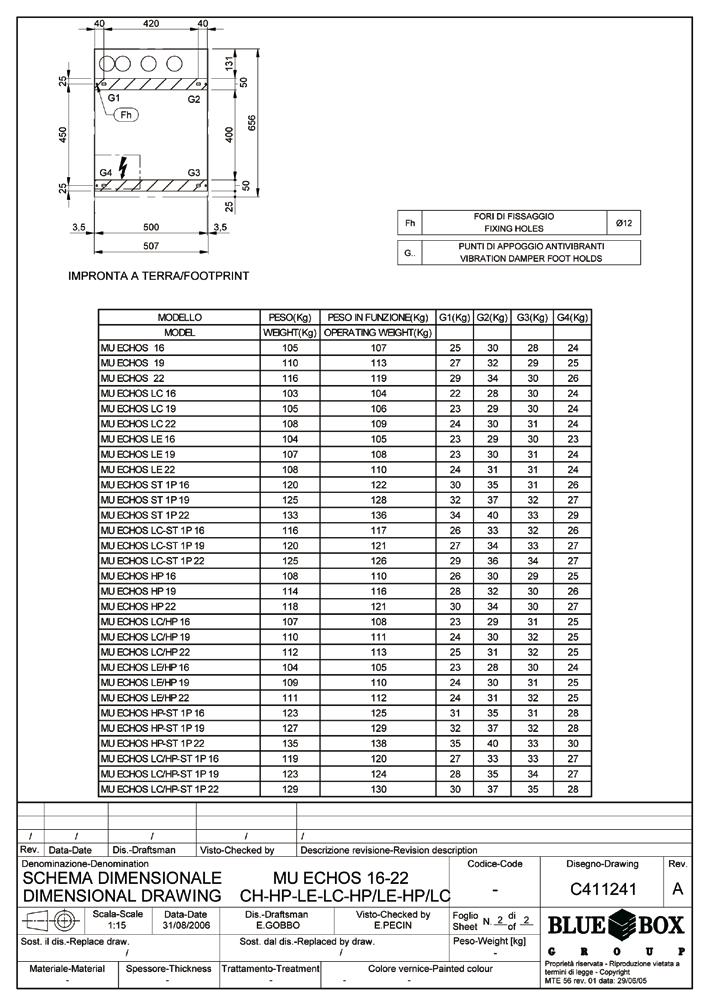

27 /LC /LE /ST 1P /LC-ST 1P /HP /LC/HP /LE/HP /HP-ST 1P LC/HP-ST 1P G1 G4 G2 G ,5 0 3,5 7 IMPRONTA A TERRA/FOOTPRINT Mått FORI DI FISSAGGIO FIXING HOLES Fästhål PUNTI DI APPOGGIO ANTIVIBRANTI Ø12 G.. G... Vibrationsdämpande VIBRATION DAMPER fötter FOOT HOLDS Ø12 MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) G1(Kg) 01 G2(Kg) 02 G3(Kg) 03 G4(Kg) 04 Modell Vikt (kg) Vikt i drift (kg) MODEL WEIGHT(Kg) OPERATING WEIGHT(Kg) (Kg) (Kg) (Kg) (Kg) MU ECHOS MU ECHOS MU ECHOS MU ECHOS LC 16 LC MU ECHOS LC 19 LC MU ECHOS LC 22 LC MU ECHOS LE 16 LE MU ECHOS LE 19 LE MU ECHOS LE 22 LE MU ECHOS ST 1P ST 16 1P MU ECHOS ST 1P ST 19 1P MU ECHOS ST 1P ST 22 1P MU ECHOS LC-ST LC-ST 1P 16 1P MU ECHOS LC-ST LC-ST 1P 19 1P MU ECHOS LC-ST LC-ST 1P 22 1P MU ECHOS HP 16 HP MU ECHOS HP 19 HP MU ECHOS HP 22 HP MU ECHOS LC/HP LC/HP MU ECHOS LC/HP LC/HP MU ECHOS LC/HP LC/HP MU ECHOS LE/HP LE/HP MU ECHOS LE/HP LE/HP MU ECHOS LE/HP LE/HP MU ECHOS HP/ST HP-ST 16 1P MU ECHOS HP/ST HP-ST 19 1P MU ECHOS HP/ST HP-ST 22 1P MU ECHOS LC/HP-ST LC/HP-ST 16 1P MU ECHOS LC/HP-ST LC/HP-ST 19 1P MU ECHOS LC/HP-ST LC/HP-ST 22 1P C411169A 27

28 16-22 /LC /LE /ST 1P /LC-ST 1P * A /HP /LC/HP /LE/HP /HP-ST 1P LC/HP-ST 1P VERSIONE CON CONNESSIONI DALL'ALTO MED ANSLUTNINGAR - MOD. UPPTILL WITH CONNECTIONS ON THE TOP CONNESSIONI Anslutningar - CONNECTIONS LC-LC/HP-LE/LE/HP CHILLER - HEAT PUMP , ,5 72, ,5 B B A A B G 1" F G 1 1/4" F G 1" F G 1"F G 1"F Versione senza /ST1P A Mod. utan /ST1P Mod. without /ST1P Versione con /ST1P B Mod. med /ST1P Mod. with /ST1P * OPTIONAL INGRESSO ACQUA UTILIZZO USER WATER INLET POMPA PUMP QUADRO ELETTRICO INGRESSO ACQUA CONDENSAZIONE * Tillval ELECTRICAL PANEL Inlopp CONDENSING anslutning värmeväxlare WATER INLET mp Utlopp anslutning värmeväxlare INGRESSO ALIMENTAZIONE ELETTRICA USCITA ACQUA CONDENSAZIONE Elskåp ELECTRICAL SUPPLY INLET Ingående CONDENSING kondensorvatten WATER OUTLET Elkraftmatning Utgående kondensorvatten SPAZI DI INSTALLAZIONE CONNESSIONI REFRIGERANTE Fritt utrymme Rc CLEARANCES Rc Köldmedieanslutningar REFRIGERANT CONNECTIONS USCITA ACQUA UTILIZZO USER WATER OUTLET 1:25 C411241A 28

29 16-22 /LC /LE /ST 1P /LC-ST 1P /HP /LC/HP /LE/HP /HP-ST 1P LC/HP-ST 1P Mått Fästhål Ø12 G... Vibrationsdämpande fötter Model Weight (kg) Operating weight (kg) (Kg) (Kg) (Kg) (Kg) LC LC LC LE LE LE ST 1P ST 1P ST 1P LC-ST 1P LC-ST 1P LC-ST 1P HP HP HP LC/HP LC/HP LC/HP LE/HP LE/HP LE/HP HP/ST HP/ST HP/ST LC/HP-ST LC/HP-ST C411241A 29

30 /ST 1PS /LC-ST 1PS /HP-ST 1PS /LC/HP-ST 1PS St 10,5 6 20, B A A Mod. Versione Reversibel Chiller kylmaskin - Heat mp Mod. Chiller - Heat mp Versione /LC-LC/HP B Mod./LC-LC/HP POMPA PUMP INGRESSO ACQUA UTILIZZO USER WATER INLET St QUADRO ELETTRICO ELECTRICAL PANEL INGRESSO ALIMENTAZIONE ELETTRICA ELECTRICAL SUPPLY INLET mp SERBATOIO DI ACCUMULO Elskåp STORAGE TANK Elkraftmatning SPAZI DI INSTALLAZIONE Fritt utrymmeclearances G 1 1/4" F G 1"M G 1"M G 1"M 1:20 Rc Rc USCITA ACQUA UTILIZZO USER WATER OUTLET INGRESSO ACQUA CONDENSAZIONE Inlopp anslutning CONDENSING värmeväxlare WATER INLET Utlopp anslutning värmeväxlare USCITA ACQUA CONDENSAZIONE Ingående CONDENSING kondensorvatten WATER OUTLET Utgående kondensorvatten CONNESSIONI REFRIGERANTE Köldmedieanslutningar REFRIGERANT CONNECTIONS C411172A 30

31 0 /ST 1PS /LC-ST 1PS /HP-ST 1PS /LC/HP-ST 1PS FORI DI FISSAGGIO FIXING HOLES G.. G... Fästhål PUNTI DI APPOGGIO ANTIVIBRANTI Ø12 Vibrationsdämpande VIBRATION DAMPER fötterfoot HOLDS Ø12 G1 G G4 G IMPRONTA A TERRA/FOOTPRINT Mått MODELLO PESO(Kg) PESO IN FUNZIONE(Kg) G1(Kg) 01 G2(Kg) 02 G3(Kg) 03 G4(Kg) 04 Modell Vikt (kg) Vikt i drift (kg) MODEL WEIGHT(Kg) OPERATING WEIGHT(Kg) (Kg) (Kg) (Kg) (Kg) MU ECHOS ST 1PS ST 1PS MU ECHOS ST 1PS ST 19 1PS MU ECHOS ST 1PS ST 22 1PS MU ECHOS LC-ST LC-ST 1PS 16 1PS MU ECHOS LC-ST LC-ST 1PS 19 1PS MU ECHOS LC-ST LC-ST 1PS 22 1PS MU ECHOS HP-ST HP-ST 1PS 1PS MU ECHOS HP-ST HP-ST 1PS 1PS MU ECHOS HP-ST HP-ST 1PS 1PS MU ECHOS LC/HP-ST LC/HP-ST 16 1PS MU ECHOS LC/HP-ST LC/HP-ST 19 1PS MU ECHOS LC/HP-ST LC/HP-ST 22 1PS C411172A 31
