T1000 ProMark märkmaskin

Transkript

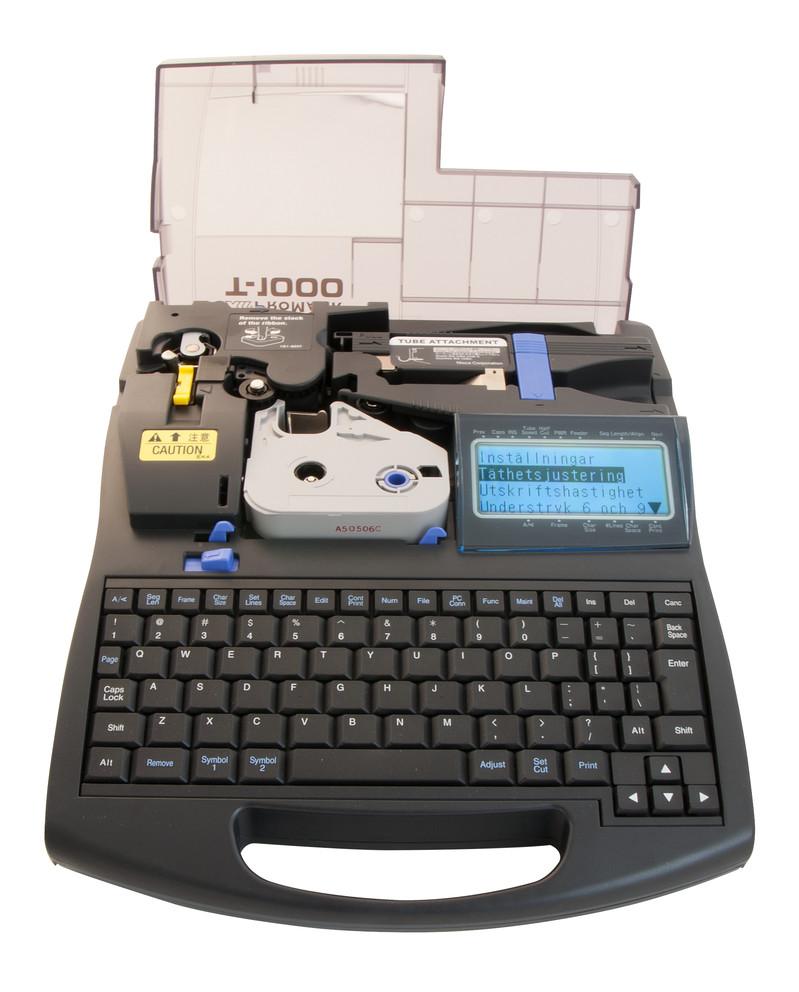

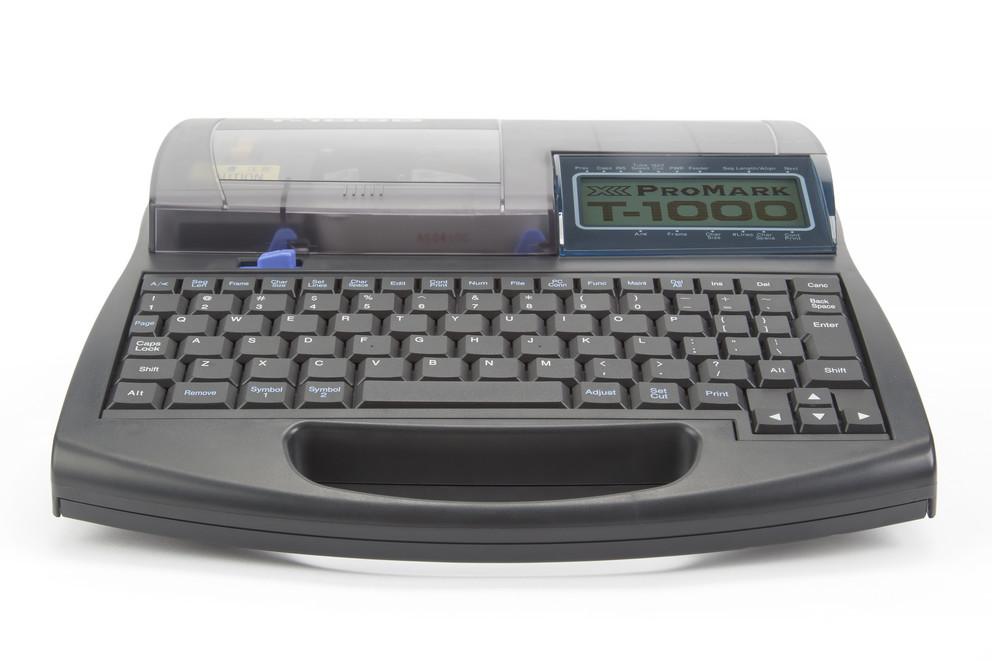

1 El-skåp Partex märkning T800 & T1000 ProMark T1000 ProMark märkmaskin Förenklad meny vid profilinställningar på svenska USB-port för direktanslutning till dator Avsedd för kabel-, lednings- och komponentmärkning Användningsområde T1000-ProMark är den senaste uppdaterade ProMark märkmaskinen. T1000 är utrustad med många nyheter bl.a. utökade teckentyper, symbolbibliotek samt en användarvänlig meny med förprogrammerade inställningar för Partex-profilerna som underlättar avsevärt för användaren. Och nu med en meny helt på svenska så är det den kompletta märkmaskinen för den svenska marknaden. Maskinens kompakta storlek, dess låga vikt samt dess inbyggda minne gör det möjligt att använda maskinen "ute på fältet". Partex-menyn gör att du enkelt kommer igång med maskinen. Allt du behöver veta är vilken profil du kör i maskinen och T1000 ställer själv in bästa textläge, teckenstorlek och klippdjup. Givetvis kan dess standardinställningar komplettaras med ytterligare valmöjligheter för den mer avancerade användaren. Den nya uppdaterade WinSign mjukvaran gör det enkelt att hantera större "märkjobb" via PC. Den nya inmatningen tillsammans med de förinställda menyerna för varje profilstorlek underlättar uppstart och produktion. Fler nyheter är profilstyrningarna man använder och de rengöringskassetterna som sitter på dessa som hindrar smuts och damm från att komma in i maskinen.

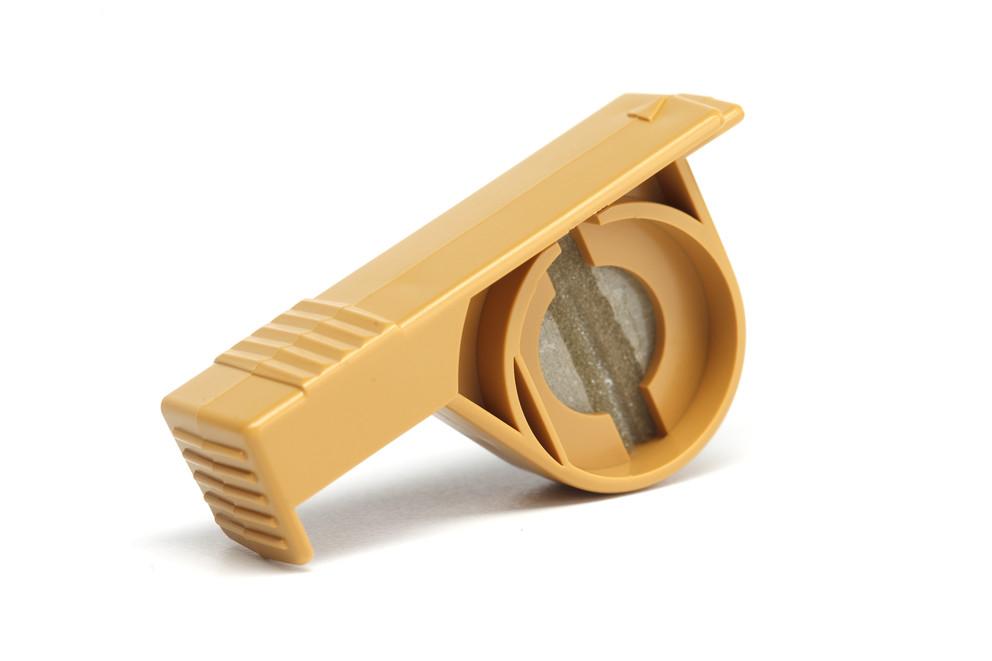

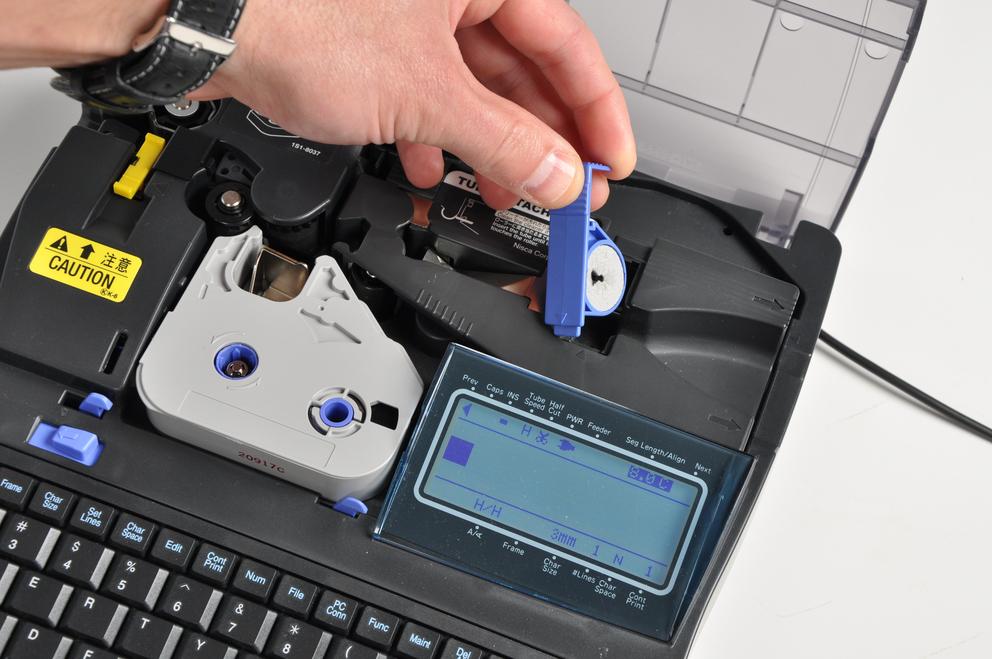

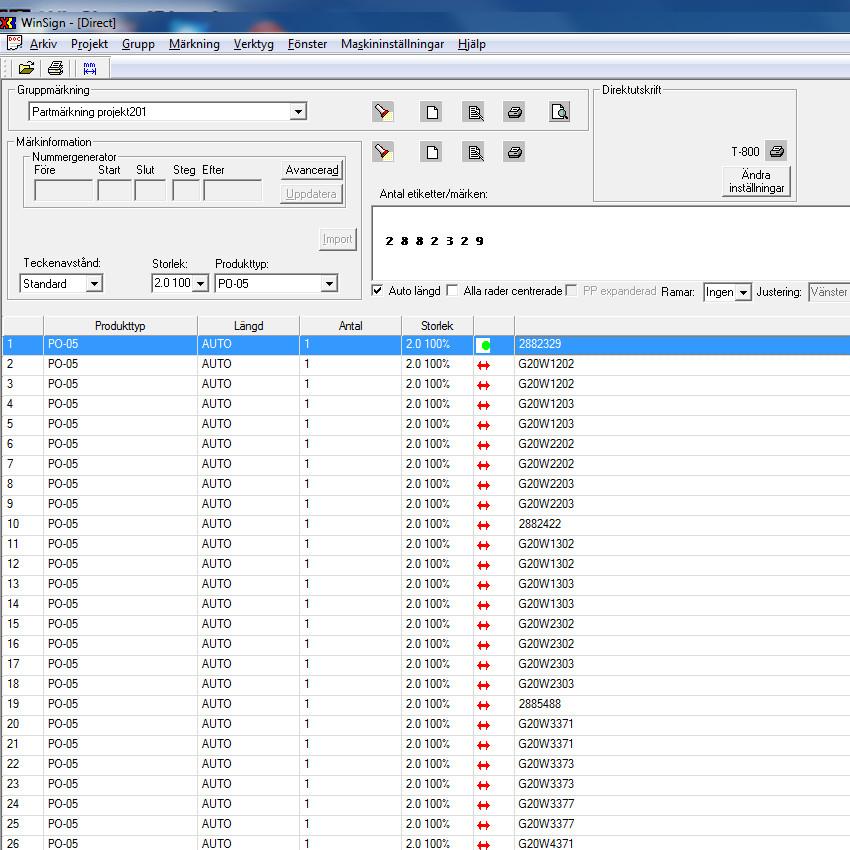

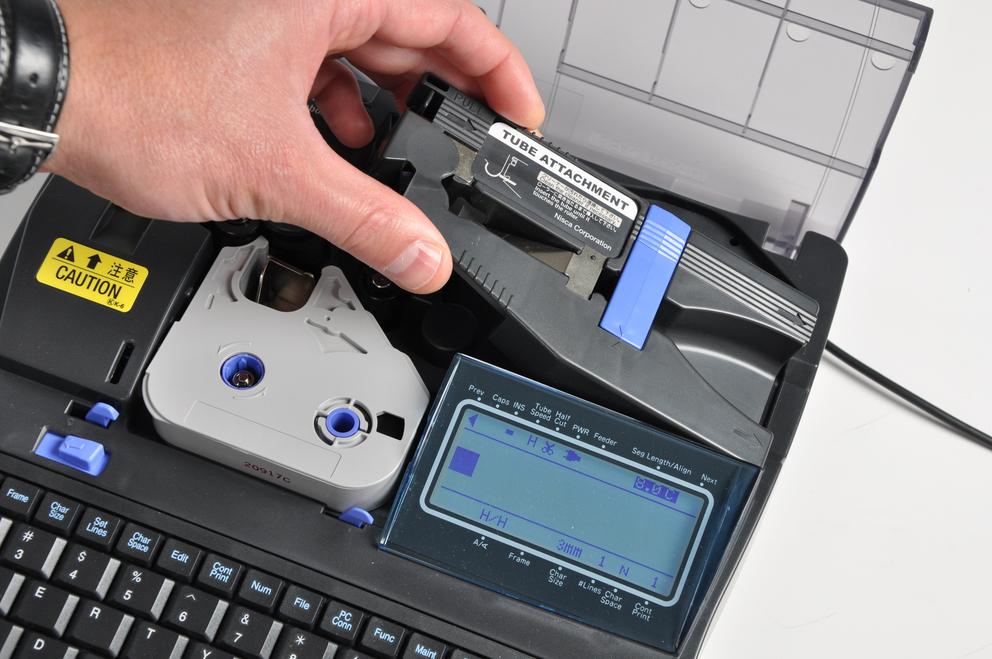

2 Nya funktioner Nya funktioner: - Svensk meny - "Partex-meny" med förinställda inställningar för varje profil - Stor lättöverskådlig display - Ny typ av tangentbord - Profilstyrningar med rengöringskassetter - Automatisk profilinmatning - Uppdaterad mjukvara WinSign Partex-meny Styrkassetter Rengöringskassetter Uppdaterad mjukvara WinSign

3 Tekniska data Märkningsmaterial T1000-ProMark skriver på: # PO/POZ oval profil med diameter 1,3-5,5 mm (POZ halogenfri). # PHZ-rund,halogenfri krympslang med diameter (okrympt) 2,4-6,4 mm. # PP-bandprofil med höjd 4,6 och 9,0 mm (Idstrip och bandprofil). # PP-bandprofil med höjd 6,3, 10,0, och 11,0 mm till plintar Wago, Phoenix och Entrelec. # PPA-självhäftande bandprofil. # PO-068-profil för kabelmärkning. # T800-PLL-"wrap around" märktejp för kabel och ledningsmärkning. # T800-PL-självhäftande tejp med bredd 6,9 och 12 mm. Utskriftsfunktioner Termotransferskrift Printhastigheter Teckenhöjd Antal rader Dataöverföring El-anslutning Effektförbrukning Godkännanden 300 dpi upplösning 18,5 mm/s-låghastighetsläge 25 mm/s-normalhastighetsläge 40 mm/s-höghastighetsläge 1,3, 2,3 och 6 mm (smal, normal eller bred) 3-rader för profil och tejp USB 2.0 anslutning AC-adapter 100~240 V (50-60 Hz) 13 W Mått (LxBxH) 250x300x85 mm Vikt 2 kg Temperaturområde Arbetstemperatur +15 till +32,5 C Lagringstemperatur +5 till +35 C Service/reparationer: Vid service eller reparation av T800-maskiner som är köpta via oss, kontaktar du OEM Automatic. Har du köpt via grossist så kontaktar du din grossist först som sedan kontaktar oss. Download T1000-ProMark Pdf Bruksanvisning T1000

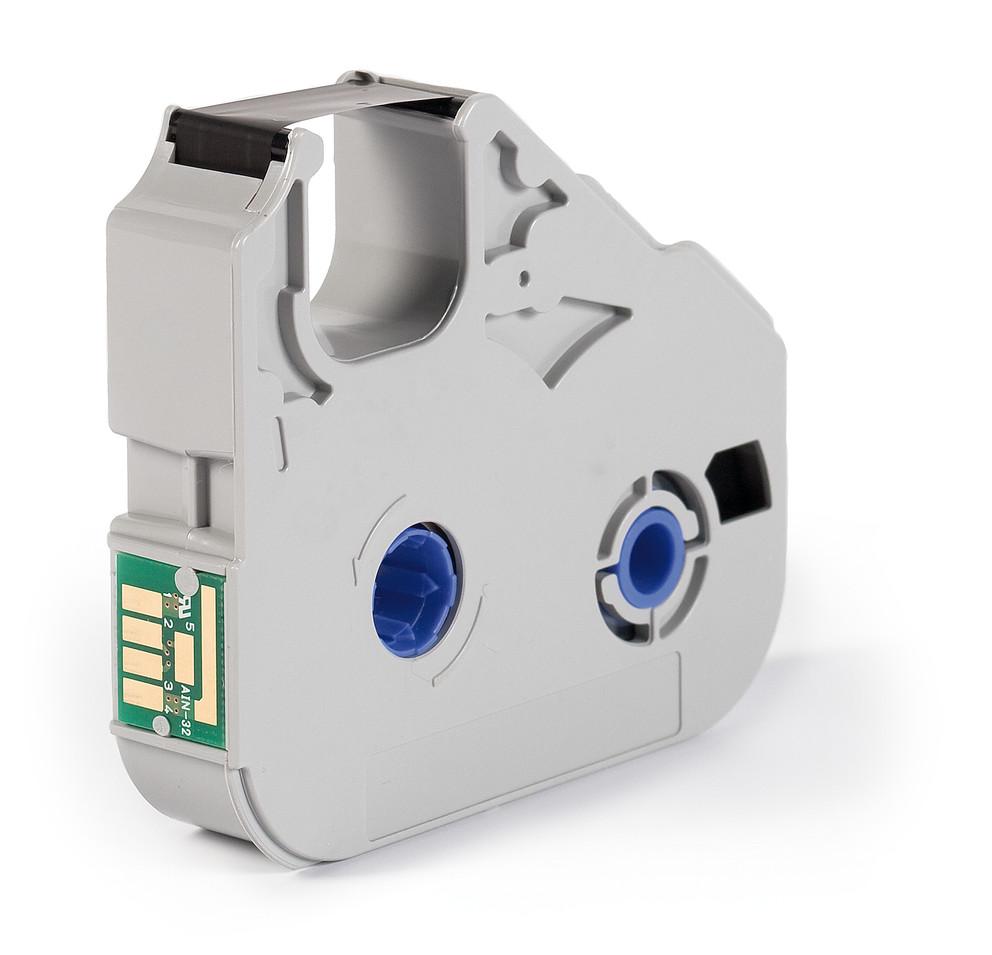

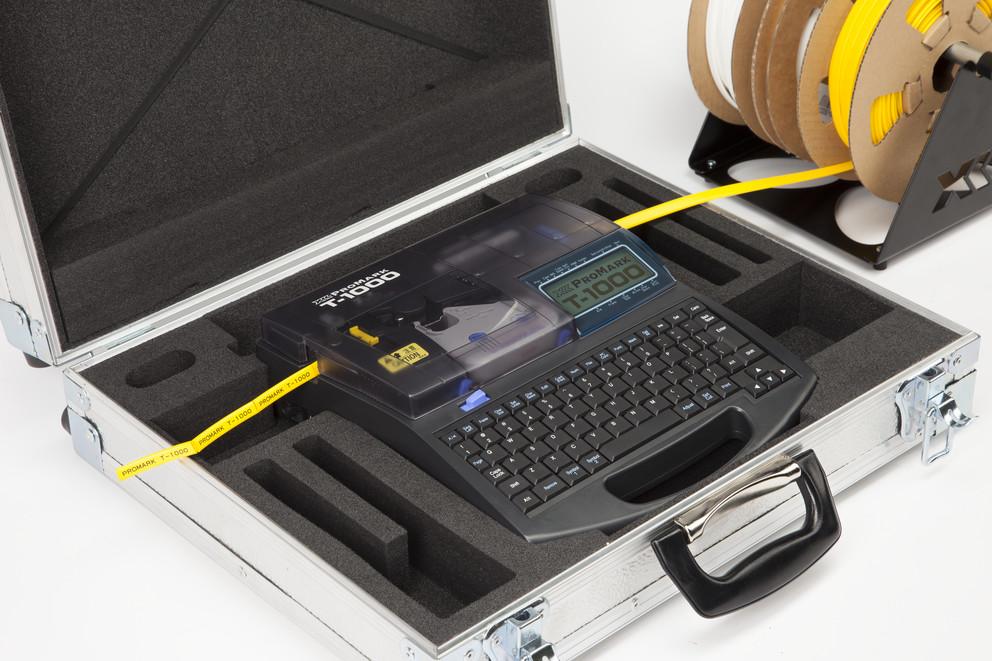

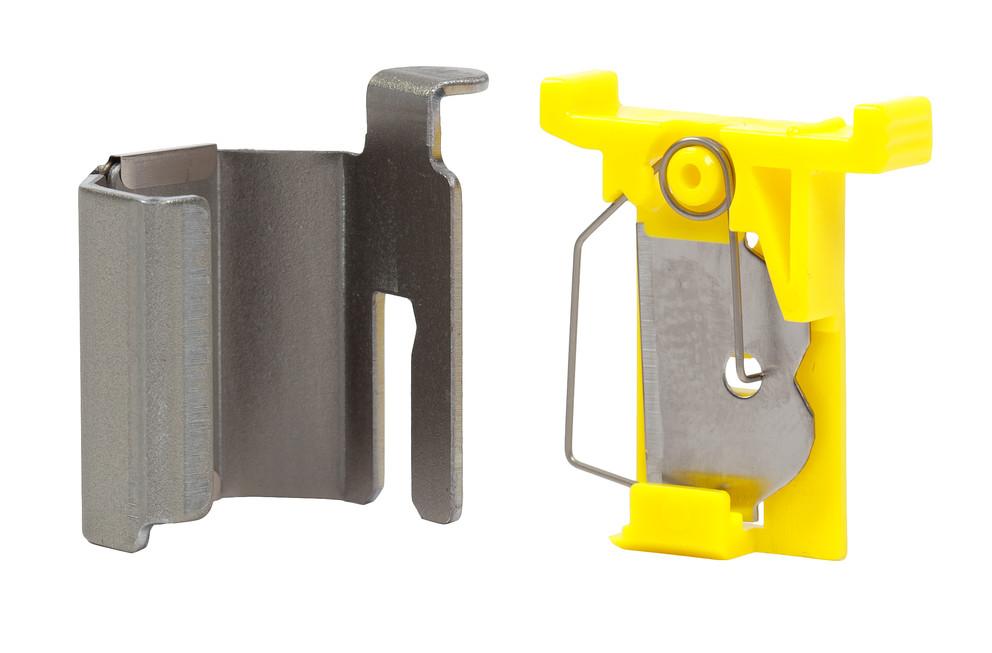

4 Beställningsnummer T1000+tillbehör Beställningsnr Beskrivning Fp E-nummer T1000-PROMARK Märkmaskin T1000-KIT1, svart färgband 40 m, 1 st E profilstyrningskassett, AC-adapter, strömkabel, USB-kabel, mjukvara, mjuk orginalväska, rullställ, PO-1.5MM GUL och PO-068TWSN4 Tillbehör T800/T1000 ProMark Samma produkt används till båda maskinerna. T800-RB-BLACK Färgband svart 1 st/100 m E T800-RB-WHITE Färgband vit 1 st/85 m E T800-CU Knivset 1 st E T800-PA Plattprofilstyrning 1 st E T800-TA Profilstyrning (oval) 1 st E T800-PA-CLEAN Rengöringskasset för plattprofilstyrning 3 st E T800-TA-CLEAN Rengöringskasset för profilstyrning (oval) 3 st E MK9-RS3 Rullställ DN-rullar T800-HC Transportväska i aluminium T800-RB-BLACK T800-CU

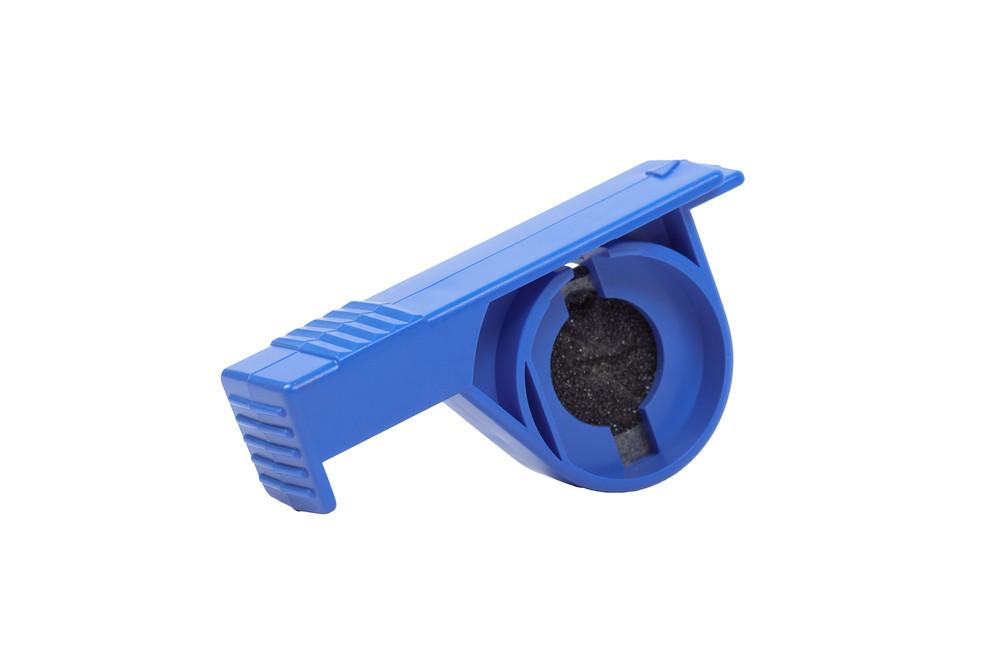

5 T800-TA-CLEAN T800-PA-CLEAN MK9-RS3 T800-HC Beställningsnummer tillbehör

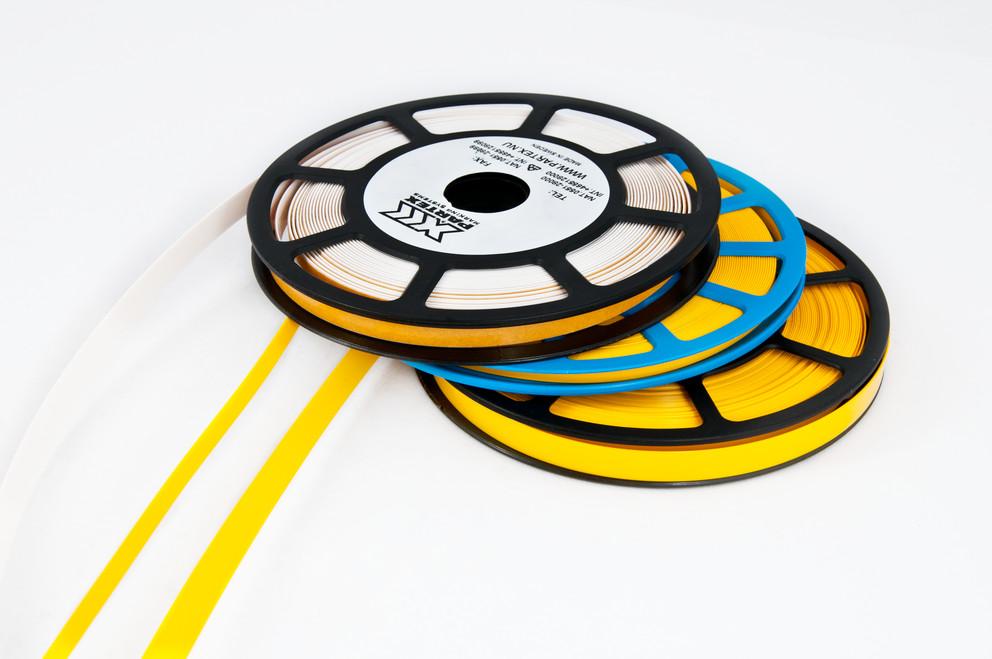

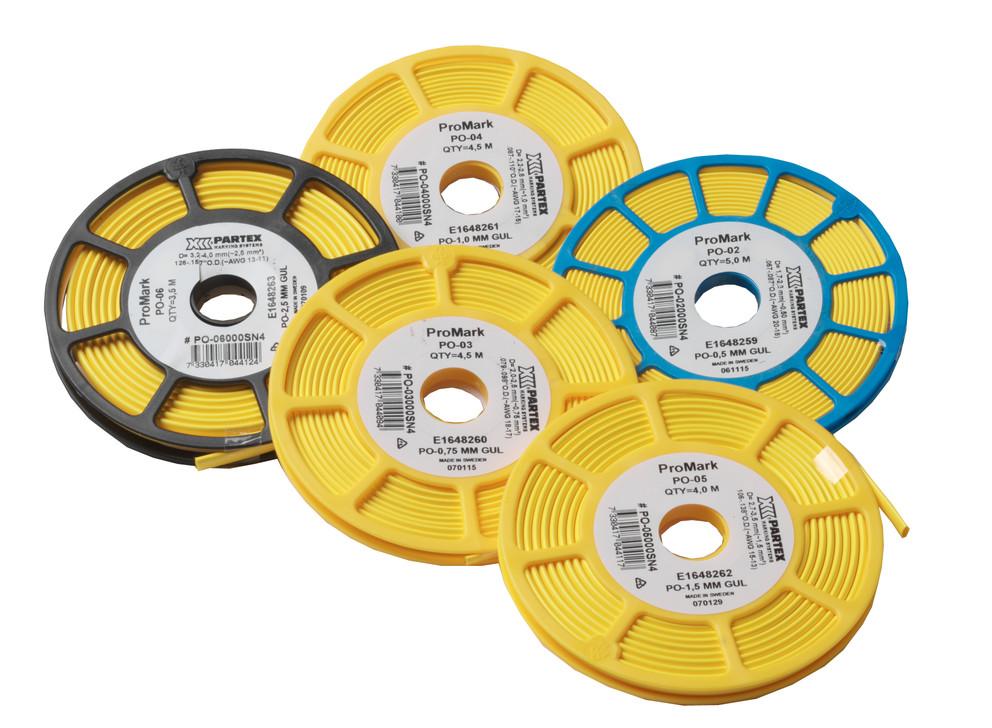

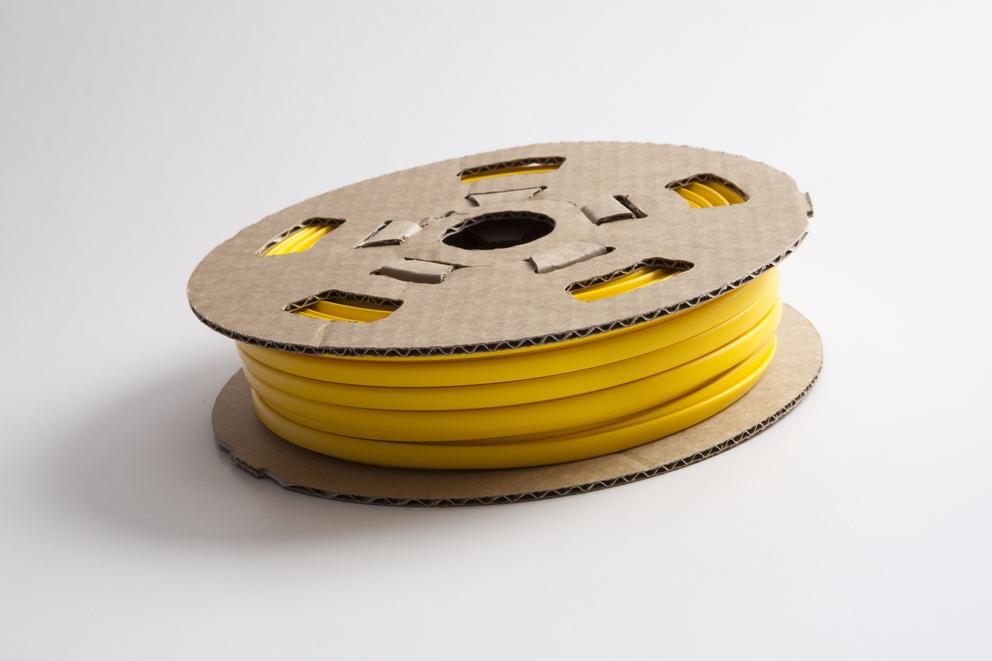

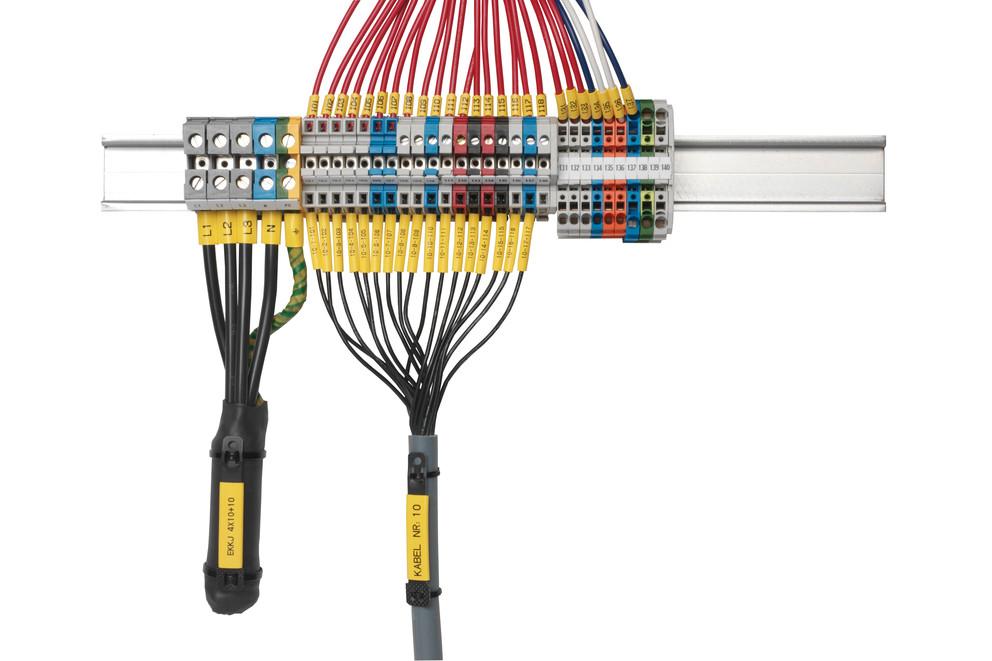

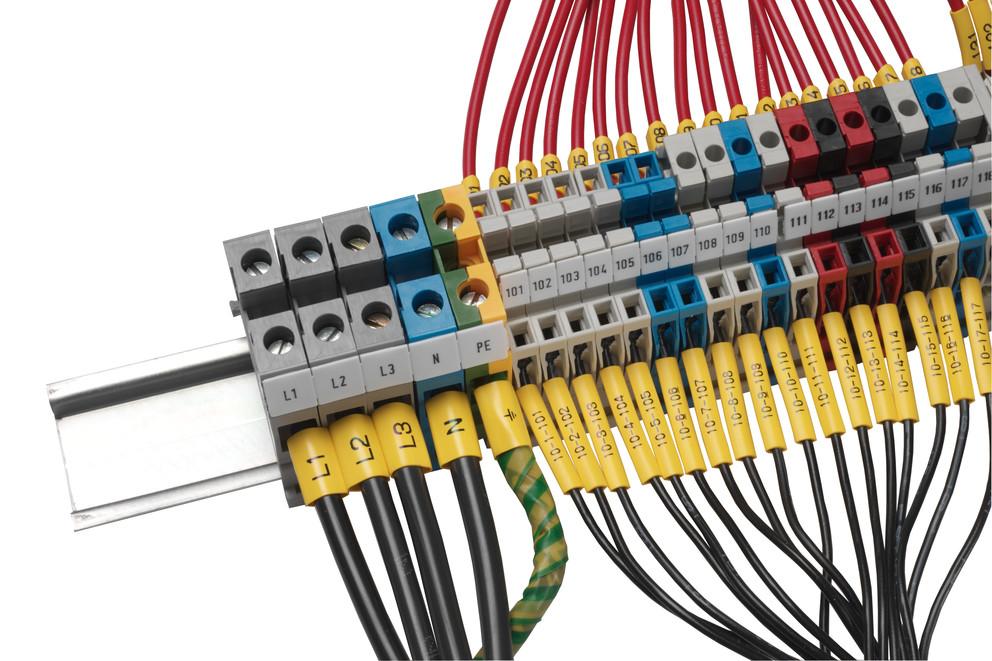

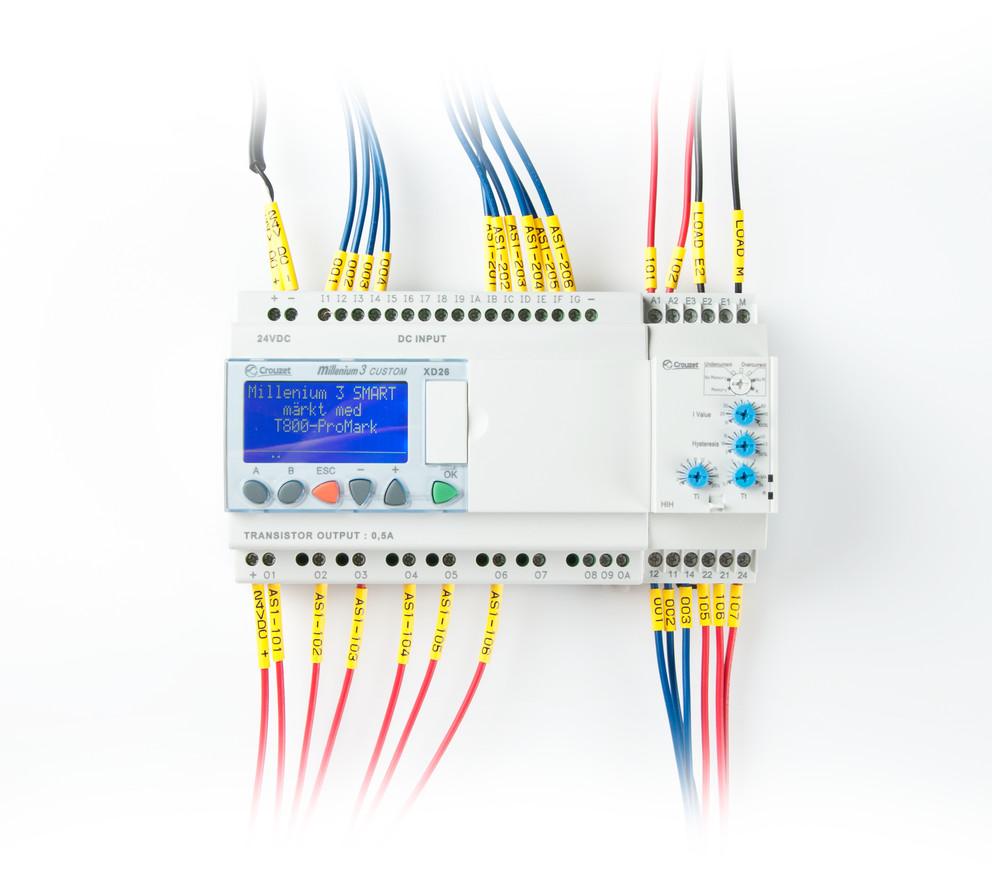

6 Partmärkning med ovalprofil Kabel+partmärkning med ovalprofil PO-profil på smalrullar PO-profil på DN rullar PPA+ profiler

7 Beställningsnr Beskrivning Förpackning E-nummer Ovalprofil smalrulle PO-0.5MM GUL Ovalprofil 0,5 kvmm 5,0 m/smal rulle E ,7-2,2 mm min max diameter (PO-02000SN4) PO-0.75MM GUL Ovalprofil 0,75 kvmm 5,0 m/smal rulle E ,0-2,5 mm min max diameter (PO-03000SN4) PO-1.0MM GUL Ovalprofil 1,0 kvmm 4,0 m/smal rulle E ,2-2,8 mm min max diameter (PO-04000SN4) PO-1.5MM GUL Ovalprofil 1,5 kvmm 4,0 m/smal rulle E ,7-3,5 mm min max diameter ( PO-05000SN4) PO-2.5MM GUL Ovalprofil 2,5 kvmm 3,5 m/smal rulle E ,2-4,0 mm min max diameter (PO-06000SN4) PO-4.0MM GUL Ovalprofil 4,0 kvmm min. max. diameter 3,8-4,7 mm (PO-07000SN4) 3,5 m/smal rulle E Halogenfri ovalprofil smalrulle POZ-0.5MM GUL POZ-0.75MM GUL POZ-1.0MM GUL POZ-1.5MM GUL POZ-2.5MM GUL POZ-4.0MM GUL Halogenfri ovalprofil 0,5 kvmm 1,7-2,2 mm min. max. diameter (POZ-02000SN4) Halogenfri ovalprofil 0,75 kvmm 2,0-2,5 mm min. max. diameter (POZ-03000SN4) Halogenfri ovalprofil 1,0 kvmm 2,2-2,8 mm min. max. diameter (POZ-04000SN4) Halogenfri ovalprofil 1,5 kvmm 2,7-3,5 mm min. max. diameter ( POZ-05000SN4) Halogenfri ovalprofil 2,5 kvmm 3,2-4,0 mm min. max. diameter (POZ-06000SN4) Halogenfri ovalprofil 4,0kvmm min max diameter 3,8-4,7 mm (POZ-07000SN4) 5,0 m/smal rulle 5,0 m/smal rulle 4,0 m/smal rulle 4,0 m/smal rulle 3,5 m/smal rulle 3,5 m/smal rulle Ovalprofil på DN-rulle PO-02000DN4 Ovalprofil 0,5 kvmm gul 60 m/rulle E PO-03000DN4 Ovalprofil 0,75 kvmm gul 50 m/rulle E PO-04000DN4 Ovalprofil 1,0 kvmm gul 50 m/rulle E PO-05000DN4 Ovalprofil 1,5 kvmm gul 40 m/rulle E PO-06000DN4 Ovalprofil 2,5 kvmm gul 40 m/rulle E PO-07000DN4 Ovalprofil 4,0 kvmm gul 30 m/rulle Krympslang till maskinerna Beskrivning Förpackning MK9-PHZ20032MN4 Diam. 3,2 mm krympförhållande 2:1 halogenfri gul (PHZ20032MN4) 15 m/box MK9-PHZ20032MN9 Diam. 3,2 mm krympförhållande 2:1 halogenfri vit (PHZ20032MN9) 15 m/box MK9-PHZ20048MN4 Diam. 4,8 mm krympförhållande 2:1 halogenfri gul (PHZ20048MN4) 12 m/box MK9-PHZ20048MN9 Diam. 4,8 mm krympförhållande 2:1 halogenfri vit (PHZ20048MN9) 12 m/box MK9-PHZ20064MN4 Diam. 6,4 mm krympförhållande 2:1 halogenfri gul (PHZ20064MN4) 12 m/box MK9-PHZ20064MN9 Diam. 6,4 mm krympförhållande 2:1 halogenfri vit (PHZ20064MN9) 12 m/box

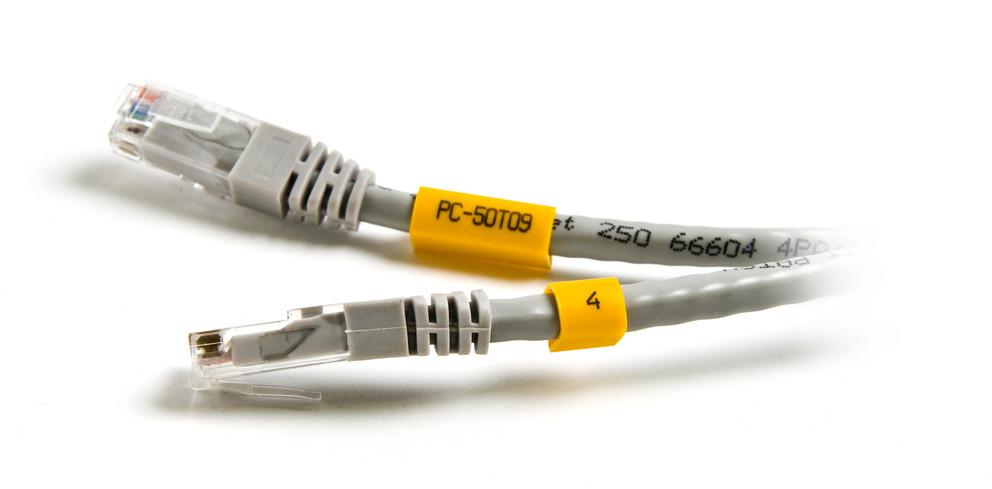

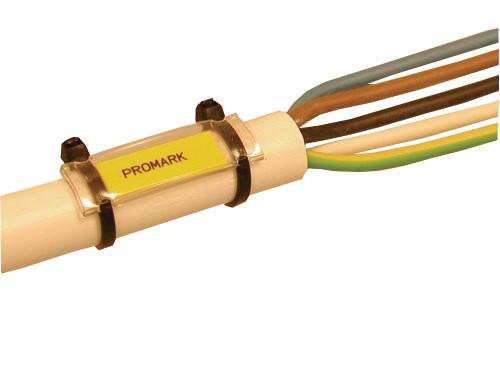

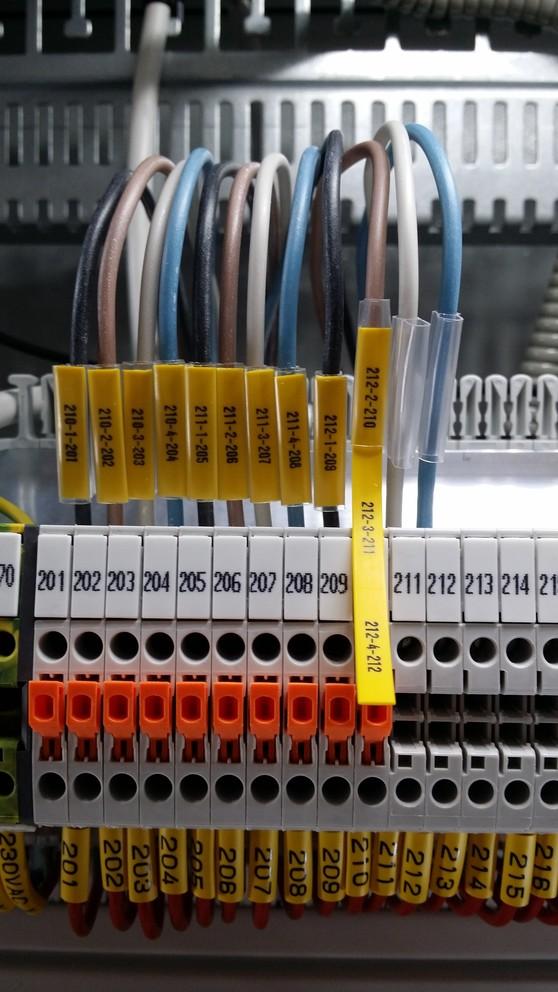

8 MK9-IDSTRIP monterad i PTC hylsa MK9-IDSTRIP monterat i PT+ hylsa MK9-BANDPROFIL och en PM-20 monterad på en kabel PTM10/30 givarkabelmärkningshylsa med MK9- idstrip. PC50/PTC50 passar perfekt till datakabel Beställningsnr Beskrivning Förpackning E-nummer Ledningsmärkning MK9-IDSTRIP-GUL Märkskyltprofil PT+4,6 mm (PP SN4) 17 m/smal rulle E Passande hylsor till IDSTRIP PT+02/15 PT+02/15 transparent 200 st/påse E PT+02/21 PT+02/21 transparent 200 st/påse E PT+10/15 PT+10/15 transparent 200 st/påse E PT+10/21 PT+10/21 transparent 200 st/påse E PTC10/15 GUL PTC 10 gul avkapad 200 st/påse PTC10/21 GUL PTC 10 gul avkapad 200 st/påse PTC50/15 GUL PTC 50 gul avkapad 15mm 100 st/påse PTC50/21 GUL PTC 50 gul avkapad 21mm 100 st/påse PTC50/30 GUL PTC 50 gul avkapad 30mm 100 st/påse PTM10/30 Hylsa med vingar 500 st/kartong 500 st/kartong PM1033 Hylsa till 4,6 mm profil (Idstrip) 100 st/påse Kabelmärkning MK9-BANDPROFIL Märkskyltprofil PM20 9,0 mm/18 meter (PP+09000SN4) 20 m/smal-rulle E Passande hylsor till BANDPROFIL PM20-20METER Transparent hållare 11,3 mm 20 m/kartong E PM24-20METER Transparent hållare 13,9 mm 20 m/kartong E PM20033 Transparent hållare 33x11,3 mm 100 st/påse E PM20066 Transparent hållare 66x11,3 mm 50 st/påse E PT, PT+ och PTC finns för motsvarande PA2 & PA3, kontakta OEM Automatic, affärsområde El-skåp.

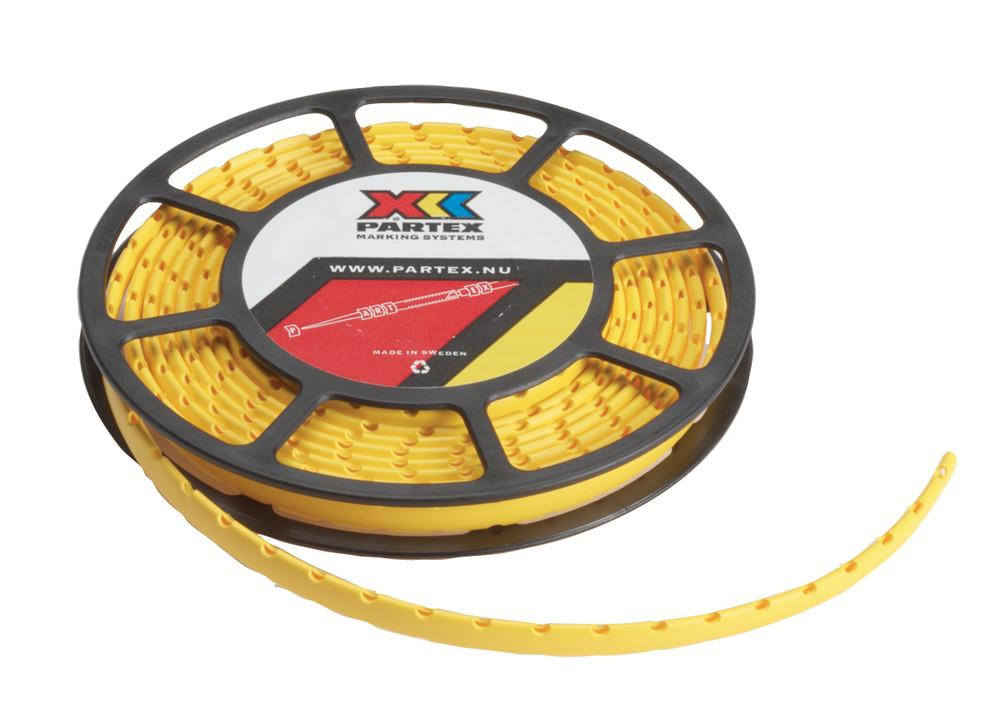

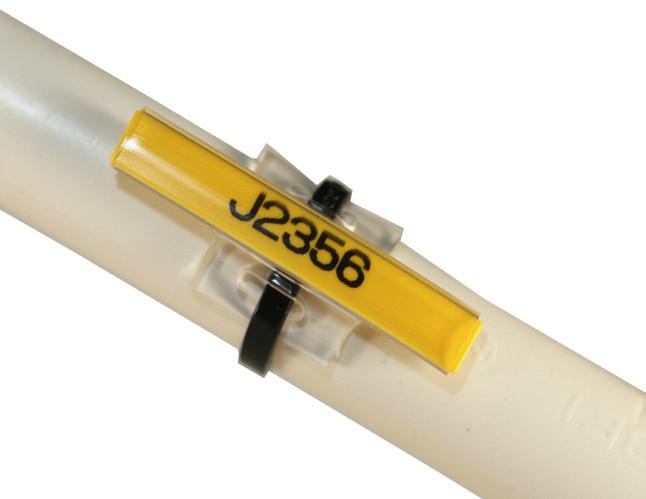

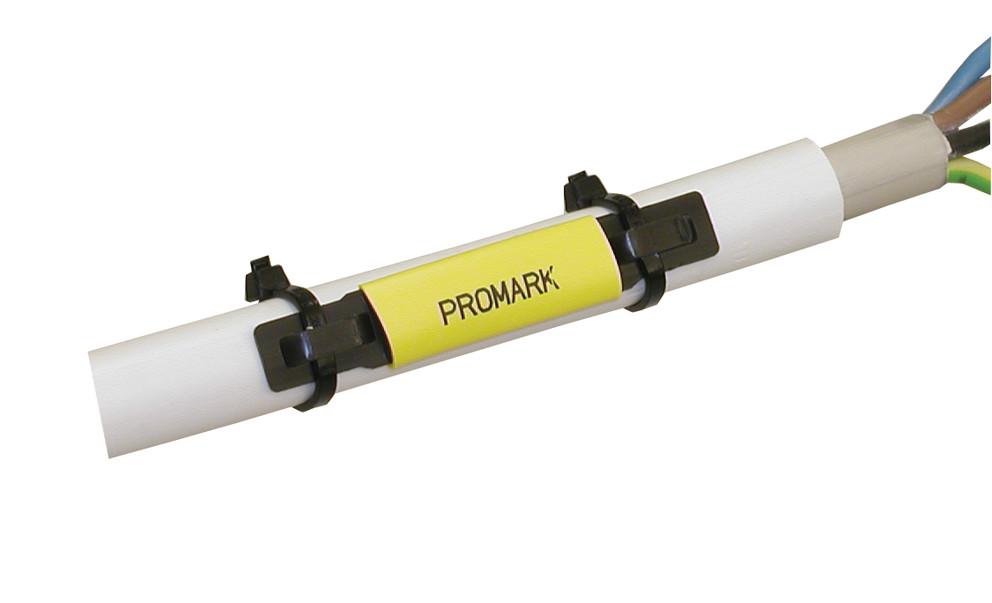

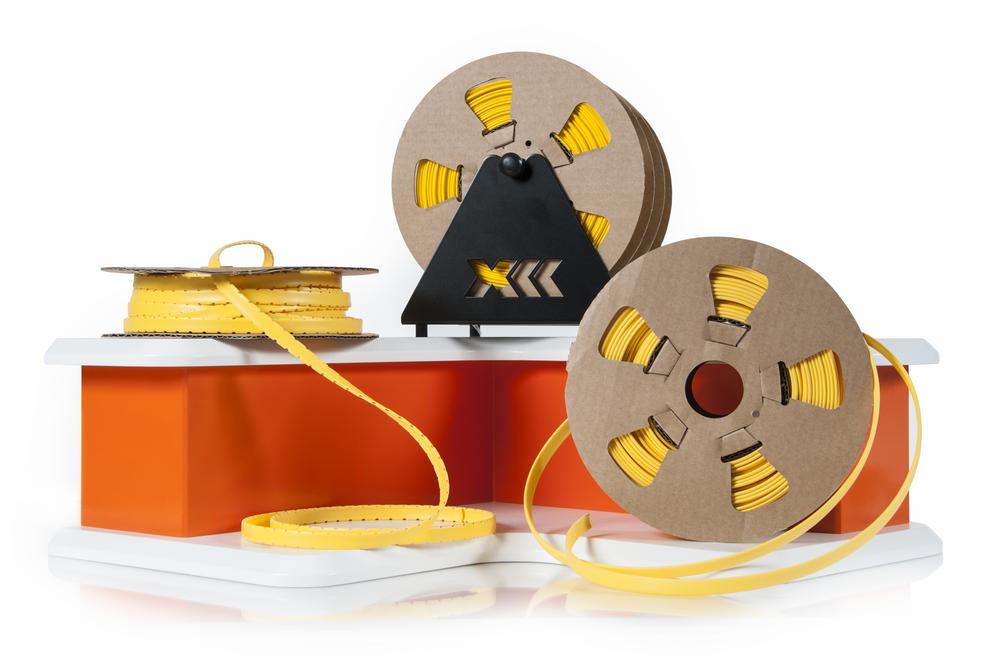

9 PO-06 stansad på smal rulle PO-068TWSN4 profil monterat på ett PO-068TWSN4 profil monterad på en POHhållare som rör och en luftslang kabelmärkning PKZ20Q10DN4 till vänster och PKZ20DN4 till höger Beställningsnr Beskrivning Max. antal tecken Förpackning E- nummer Kabelmärkningsprofiler (ostansade) PO-068TWSN4 Märkning för kabel 6,8-7 mm, kvmm till 4,5 m/smal rulle E PKH&PO PO-068TWDN4 Märkning för kabel 6,8-7 mm, kvmm till PKH&POH 25 m/rulle PO-09 50M BOBIN Märkning för kabel 6,8-7 mm, kvmm till PKH&POH 50 m/bobin 50 m/rulle (bobin) E PRZ07100KN4 Halogenfri till hållare 25 m/rulle PKZ20DN4 Halogenfri profil gul för montage på 20 m/rulle hållare Kabelmärkningsprofiler (stansade) PO-068Q10DN4 Stansad PO-068 profil för direkt montage med buntband 25 m/rulle 10 mm mellan stansningarna PO-068Q10BN4 Stansad PO-068 profil för direkt montage med buntband 10 mm mellan stansningarna 50 m/rulle (bobin) PO-06 STANSAD Märkning för kabel stansad för buntband 3,5 m/rulle 3,5 m/smal rulle E PO-06 STA.BOBIN Märkning för kabel stansad för buntband 100 m/rulle E (bobin) POZ-06 STANSAD Halogenfri märkning för kabel stansad för buntband PKZ20Q10DN4 Halogenfrimärkning typ "PK2 stans" förstansad var 10 mm på 20 m/rulle DN-rulle Hållare kabelmärkning PKH70 Märkning PK. Hållare 70 mm st/påse E PKH110 Märkning PK. Hållare 110 mm st/påse E POH07060 Märkning PK. Hållare 60 mm st/påse E POH12082 Märkning PK. Hållare 82 mm st/påse E POH18110 Märkning PK. Hållare110 mm st/påse E PKH070 POL Halogenfri PK. Hållare 70 mm st/påse PKH110 POL Halogenfri PK. Hållare 110 mm st/påse

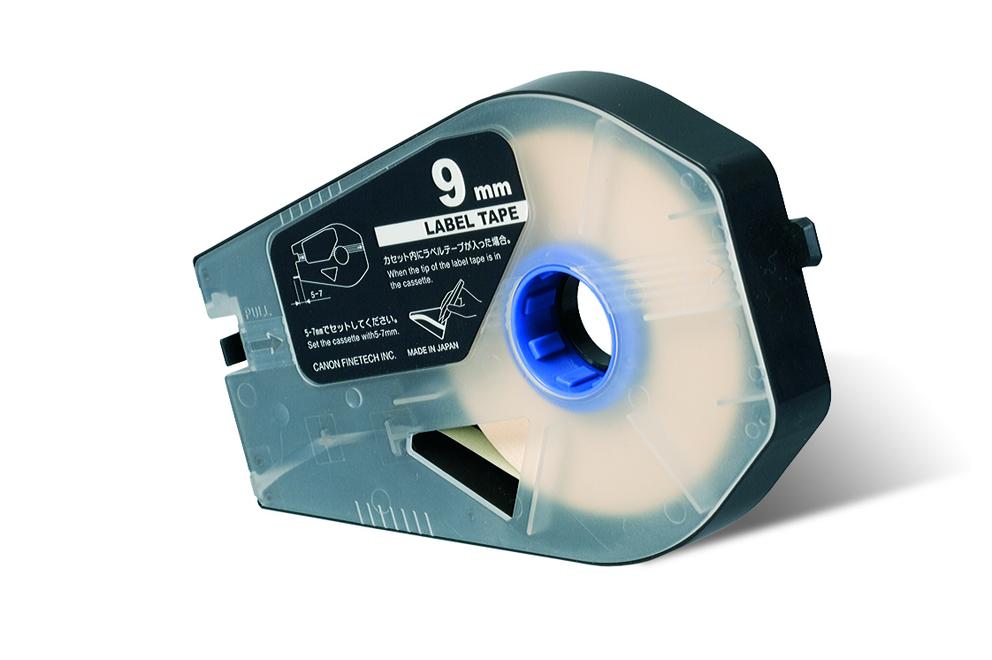

10 T800-PL Wrap around märktape 9 tmm vit tejp med 2-radig text. Beställningnr Beskrivning Förpackning E-nummer T800-PL060CN4 Tapekassett 6 mm gul 30 m/kassett E T800-PL060CN8 Tapekassett 6 mm silver 27 m/kassett E T800-PL060CN9 Tapekassett 6 mm vit 30 m/kassett E T800-PL090CN4 Tapekassett 9 mm gul 30 m/kassett E T800-PL090CN8 Tapekassett 9 mm silver 27 m/kassett E T800-PL090CN9 Tapekassett 9 mm vit 30 m/kassett E T800-PL120CN4 Tapekassett 12 mm gul 30 m/kassett E T800-PL120CN8 Tapekassett 12 mm silver 27 m/kassett E T800-PL120CN9 Tapekassett 12 mm vit 30 m/kassett E T800-PLL33CN9 Wrap around märktape 33 mm vit 8 m/kassett E

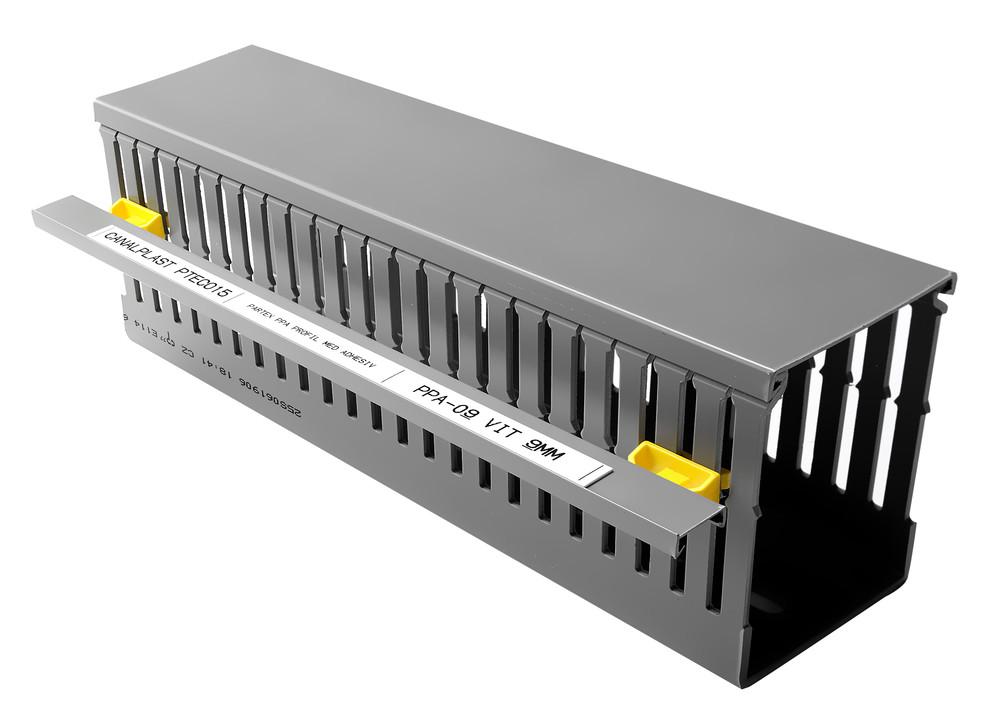

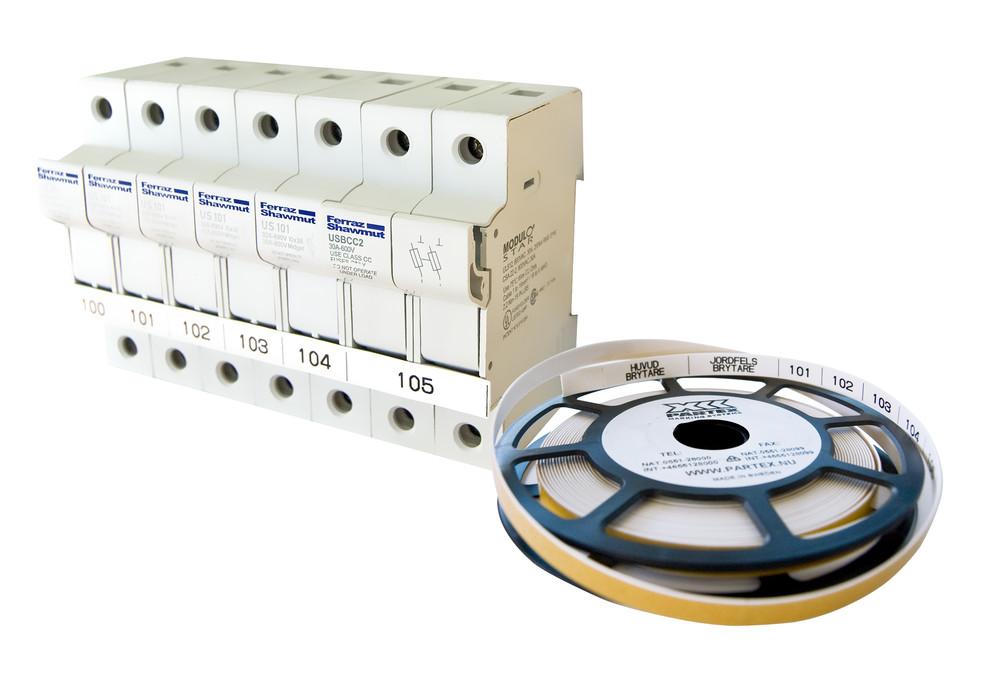

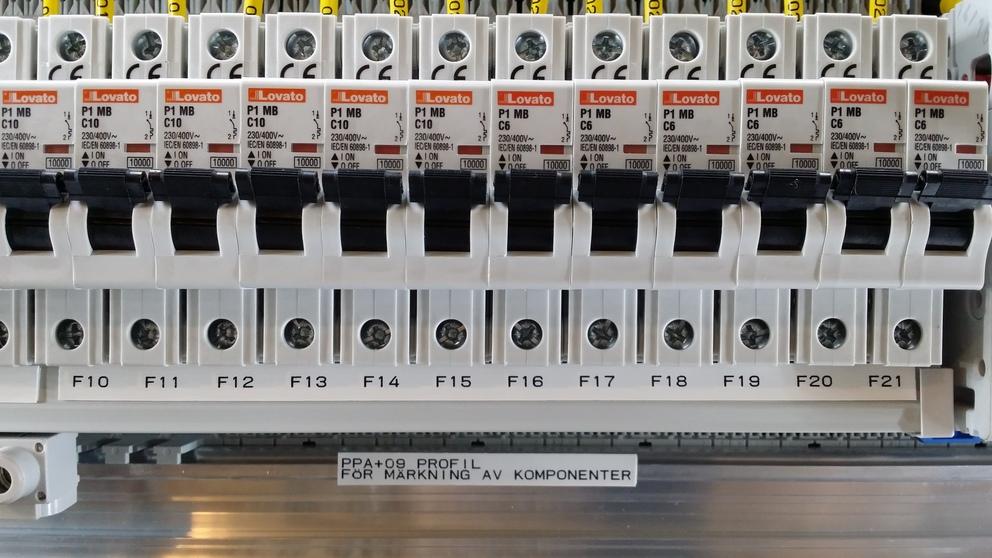

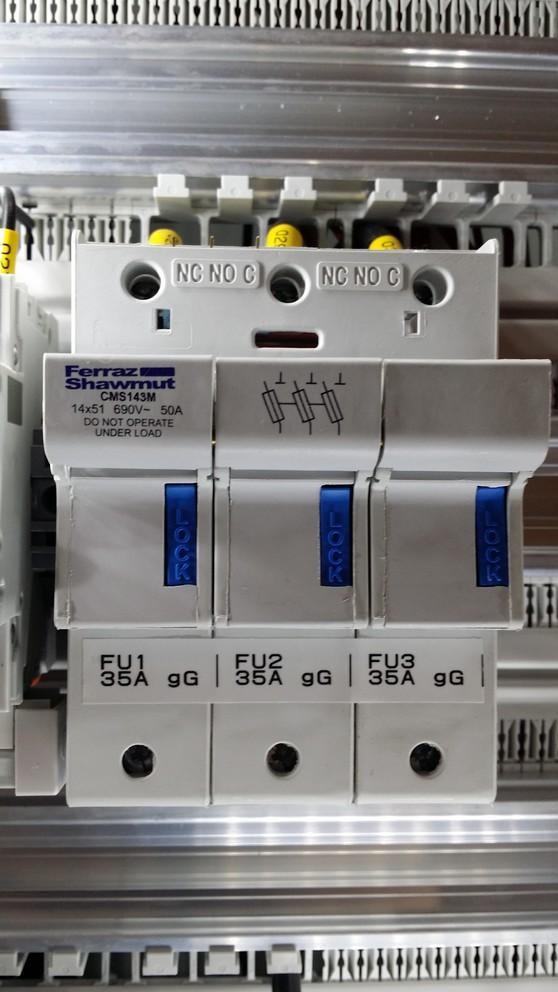

11 OBS samma tape även till T1000 maskinen PPA hård bandprofil med självhäftande tejp för skåp- och komponentmärkning. Sekvensmärkning med PPA. Ett smidigt och snyggt sätt att märka komponenter. Här monterad på Canalplasts PTECO15 Beställningsnr Beskrivning Förpackning E-nummer PPA-09000SN4 Profil PPA+ med adhesiv 9 mm gul 10 m/rulle PPA-09000SN9 Profil PPA+ med adhesiv 9 mm vit 10 m/rulle E PPA+09000DN9 Profil PPA+ med adhesiv 25 m/rulle Nyhet T-1000 ProMark ProMark T-1000 är vår senaste ProMark-maskin och en uppdatering av vår mest populära profilskrivare ProMark T-800. Maskinen är utrustad med utökade teckentyper, symbolbibliotek samt en användarvänlig meny med förprogrammerade inställningar för alla Partexprofiler. Maskinen har fått ett utökat symbolbibliotek och dess meny är nu tillgänglig på engelska, svenska, tyska, polska, franska, spanska, portugisiska och ryska.
