1 Centromat Specialverktyg för rördragnings-, anläggnings- och tankkonstruktion

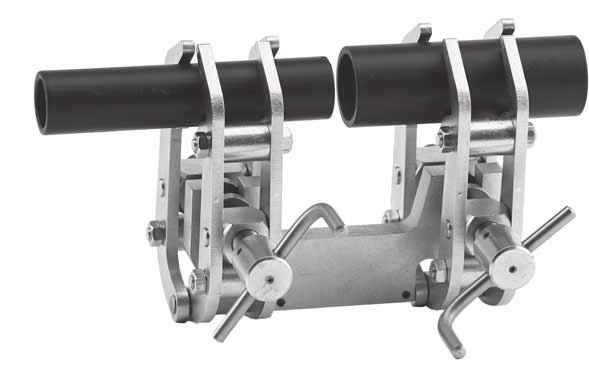

2 Modell 1a Yttercentrerings-anordning Direkt sna, säker och exakt centrering och sträckning av rör, axlar och rundstavar i alla även extremt varierande diametrar, genom automatisk diameterutjämning. Utan extra justering, utan extrahjälp, utan mellankontroller, svetspunkt alltid tillgänglig från alla håll. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med spännarmar av specialstål (VA ). Storlek A Storlek B Storlek C Spännområde Vikt mm 2,00 kg mm 5,30 kg mm 26,00 kg 2 Originalet

3 Måttritning modell 1a f d e f a c g Storlek A a) mm ) 160 mm c) 125 mm d) 140 mm e) 57 mm f) 41 mm g) 65 mm Storlek B a) mm ) 210 mm c) 200 mm d) 190 mm e) 82 mm f) 55 mm g) 95 mm Storlek C a) mm ) 360 mm c) 400 mm d) 350 mm e) 115 mm f) 115 mm g) 235 mm Made in Germany 3

4 Modell 1a-Orital Yttercentrerings-anordning Orital Specialversion för oritalsvetsning Vi rekommenderar modell 1a-orital för avlastning av svetsaggregatet vid oritalsvetsning. Direkt sna, säker och exakt centrering och sträckning av rör, axlar och rundstavar i alla även extremt varierande diametrar, genom automatisk diameterutjämning. Utan extra justering, utan extrahjälp, utan mellankontroller, svetspunkt alltid tillgänglig från alla håll. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med spännarmar av specialstål (VA ). Storlek 1 Storlek 2 Storlek 3 Storlek 4 Spännområde Vikt 6-50 mm 3,60 kg mm 5,70 kg mm 12,60 kg mm 41,00 kg 4 Originalet

5 Måttritning modell 1a-orital f d e f a c g Storlek 1 Storlek 2 Storlek 3 Storlek 4 a) 6-50 mm mm mm mm ) 225 mm 400 mm 590 mm 720 mm c) 175 mm 235 mm 290 mm 550 mm d) 240 mm 387 mm 570 mm 720 mm e) 98 mm 243 mm 360 mm 340 mm f) 71,5 mm 71,5 mm 106 mm 168 mm g) 110 mm 160 mm 170 mm 340 mm Made in Germany 5

6 Modell 1 Snaspännare för rör För exakt centrering och spänning av rör utan längdegränsning samt röröjar, flänsar, T-stycken, reducerings- och andra formstycken för rör. Aretena kan utföras utan extra hjälp. Svetspunkten är tillgänglig från alla håll. Rördiameterns fininställnings sköts med vingskruvar. För att undvika elektrolytisk korrosion rekommenderar vi versionerna av specialstål. Storlek Spännområde Vikt A mm 1,40 kg B mm 3,00 kg C mm 3,30 kg D mm 6,80 kg E mm 8,65 kg 6 Originalet

7 Rörcentreringskedjor Modell 1c enkel kedja duel kedja enkel kedja För centrering och spänning av långa rör utan längdegränsning samt röröjar, T-stycken, flänsar, reduceringsstycken och andra formdelar för rör och ehållare. De flexila CENTROMAT -kedjorna för yttercentrering passar runt alla rör och alla ehållare. De kan förlängas eller kortas efter ehov med kompletteringslänkarna som är lätta att yta. Kan levereras i 5 utföranden i stål, galvaniskt förzinkat eller specialstålsutförande. enkel kedja Lätt utförande, enkel kedja, storlek 150 används huvudsakligen till fläns, reduceringsstycke, formdel, kupade gavlar o.s.v. på rör, från rörytterdiameter 168,3 mm Standardlängd: 650 mm = 5 kedjelänkar (DN 150) Kompletteringslänk: 125 mm Medeltungt utförande, enkel kedja, storlek 200 används huvudsakligen till fläns, reduceringsstycke, formdel, kupade gavlar o.s.v. på rör, från rörytterdiameter 219,1 mm Standardlängd: 1275 mm = 7 kedjelänkar (DN 200) Kompletteringslänk: 177 mm Tungt utförande, enkel kedja, storlek 300 används huvudsakligen till fläns, reduceringsstycke, formdel, kupade gavlar o.s.v. på rör, från rörytterdiameter 323,9 mm Standardlängd: 1920 mm = 7 kedjelänkar (DN 300) Kompletteringslänk: 265 mm Medeltungt utförande, duel kedja, storlek D 200 kan användas till rör på rör, på långrör, på rördel, från rörytterdiameter 323,9 mm Standardlängd: mm = 7 kedjelänkar (DN 300) Kompletteringslänk: 177 mm Tungt utförande, duel kedja, storlek D 300 kan användas till rör på rör, på långrör, på rördel, från rörytterdiameter 323,9 mm Standardlängd: 1920 mm = 7 kedjelänkar (DN 300) Kompletteringslänk: 265 mm Made in Germany 7

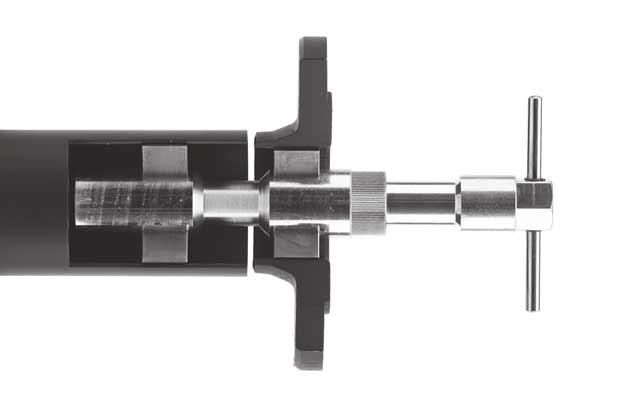

8 Modell 2 Innercentrerings-anordning Med spännkilar. Sna, säker och exakt centrering och spänning av flänsar, stosar, ringar etc. på rör och cylinderformade ehållare i ett aretssteg. Automatisk diameterutjämning även extremt olika diametrar. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med spännkilar av specialstål VA 12CrNi ). Spännområde Vikt Storlek mm 0,20 kg Storlek mm 0,20 kg Storlek mm 0,25 kg Storlek mm 0,50 kg Storlek mm 0,50 kg Storlek mm 1,25 kg Storlek mm 1,25 kg 8 Originalet

9 Måttritning modell 2 g d c f a e h a) ) c) d) e) f) g) h) Storlek mm 15 mm 50 mm mm 15 mm 20 mm 100 mm NV 12 Storlek mm 15 mm 50 mm mm 16 mm 20 mm 100 mm NV 12 Storlek mm 15 mm 54 mm mm 19 mm 24 mm 100 mm NV 12 Storlek mm 20 mm 84 mm mm 24 mm 44 mm 149 mm NV 15 Storlek 01 Storlek 0 Storlek 00 a) ) c) d) e) f) g) h) mm 20 mm 84 mm mm 24 mm 44 mm 149 mm NV mm 25 mm 97 mm mm 38 mm 47 mm 170 mm NV mm 25 mm 97 mm mm 38 mm 47 mm 170 mm NV 27 Made in Germany 9

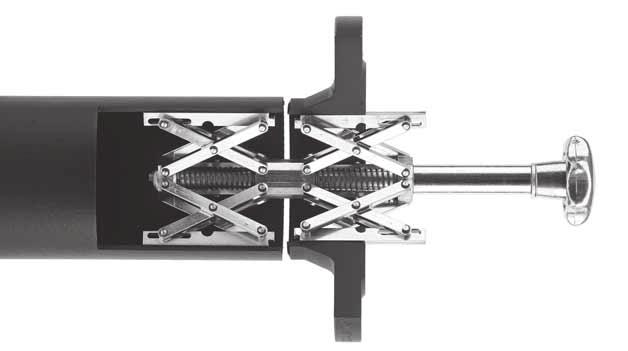

10 Modell 3a Innercentrerings-anordning Direkt sna, säker och exakt centrering och spänning av flänsar, stosar, ringar etc. på rör och cylinderformade ehållare. Med anläggningsyta för slätflänsar. Automatisk diameterutjämning även extremt olika diametrar. Utan extra justering, i ett aretssteg, med ett handgrepp, utan extra hjälp, utan mellankontroller. Centrering görs inifrån. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med stödskenor av specialstål (VA ). Spännområde Vikt Storlek mm 1,25 kg Storlek mm 3,35 kg Storlek 3 se modell 4, storlek 3e 10 Originalet

11 Måttritning modell 3a d c g f g a e Storlek 1 a) mm ) 88 mm c) 190 mm d) mm e) 20 mm f) 14 mm g) 4 mm Storlek 2 a) mm ) 144 mm c) 309 mm d) mm e) 26 mm f) 21 mm g) 5 mm Storlek 3 se modell 4, storlek 3e Made in Germany 11

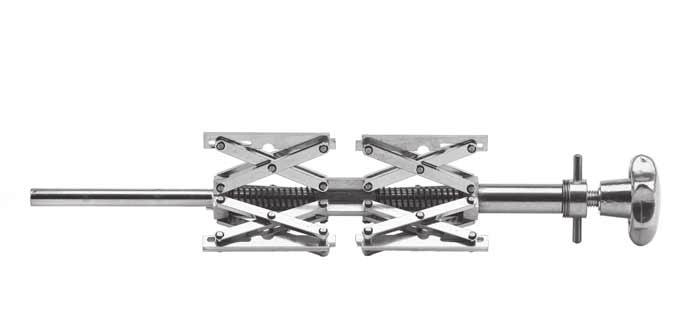

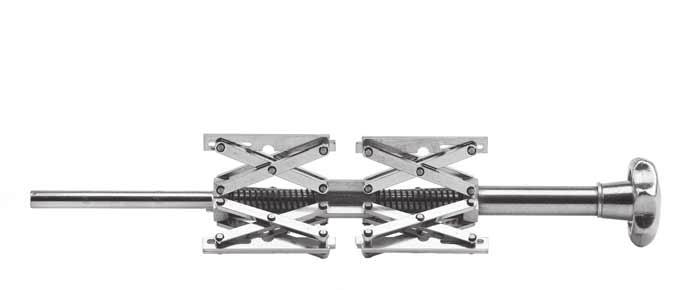

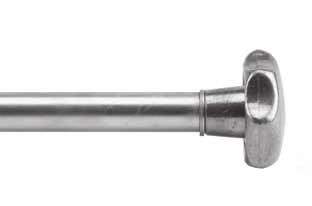

12 Modell 3 Innercentrerings-anordning Kan användas till svetssvängord och vridchuck genom förlängt fastspänningsskaft, automatisk diameterutjämning, även extremt olika diametrar, passar slätflänsar. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med stödskenor av specialstål (VA ). Spännområde Skaftlängd Vikt Storlek mm 120 mm 1,40 kg Storlek mm 150 mm 4,20 kg Storlek 3/es mm 190 mm 12,50 kg 12 Originalet

13 Måttritning modell 3 Storlek 1 och 2 g c f g d a i h e Storlek 3/es g c f g d a i h e Storlek 1 a) mm ) 88 mm c) 190 mm d) mm e) 20 mm f) 14 mm g) 4 mm h) 120 mm i) 12 mm Storlek 2 a) mm ) 144 mm c) 309 mm d) mm e) 26 mm f) 21 mm g) 5 mm h) 150 mm i) 20 mm Storlek 3/es a) mm ) 233 mm c) 491 mm d) mm e) 34 mm f) 25 mm g) 6 mm h) 190 mm i) 26 mm Made in Germany 13

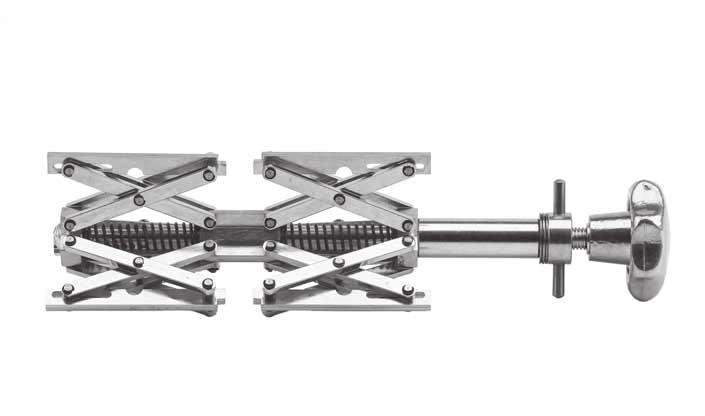

14 Modell 3c Innercentrerings-anordning För spänning och centrering av jämna diametrar eller som spännanordning med ara en expanderenhet. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med stödskenor av specialstål (VA ). Spännområde Vikt Storlek mm 1,00 kg Storlek mm 2,40 kg Storlek mm 6,00 kg Storlek mm 14,00 kg Storlek 4/s mm 20,00 kg 14 Originalet

15 Måttritning modell 3c c d a e Storlek 1 Storlek 2 Storlek 3 Storlek 4 Storlek 4/s a) ) c) d) e) mm 88 mm 305 mm 220 mm 20 mm mm 144 mm 480 mm 335 mm 26 mm mm 233 mm 540 mm 300 mm 34 mm mm 300 mm 630 mm 325 mm 36 mm mm 300 mm 630 mm 325 mm 36 mm Made in Germany 15

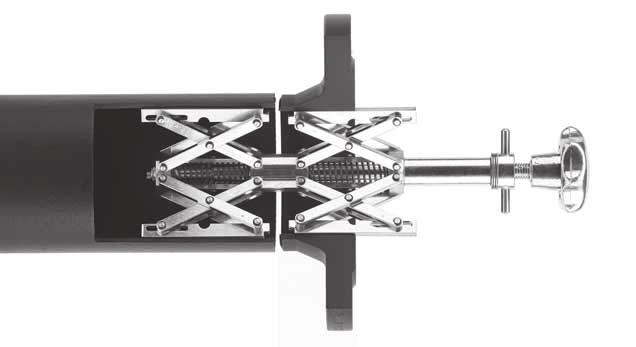

16 Modell 4 Innercentrerings-anordning Ska användas så som eskrivs redvid ilden 3a, dock mycket fördelaktig till tunga formdelar tack vare expanderelement som kan spännas oeroende av varandra. CENTROMAT centreringsanordningen fixeras med det nedre expanderelementet i röret, sätts på flänsen el. liknande för att sedan centreras och spännas fast slutgiltigt genom det övre expanderelementet. Automatisk diameterutjämning. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med stödskenor av specialstål (VA ). Spännområde Vikt Storlek 1/e mm 1,30 kg Storlek 2/e mm 3,90 kg Storlek 3/e mm 11,50 kg Storlek 4/e mm 27,00 kg 16 Originalet

17 Måttritning modell 4 d c g f g a e Storlek 1/e Storlek 2/e Storlek 3/e Storlek 4/e a) ) c) d) e) f) g) mm 88 mm 190 mm mm 20 mm 14 mm 4 mm mm 144 mm 309 mm mm 26 mm 21 mm 5 mm mm 233 mm 491 mm mm 34 mm 25 mm 6 mm mm 300 mm 636 mm mm 36 mm 36 mm 8 mm Made in Germany 17

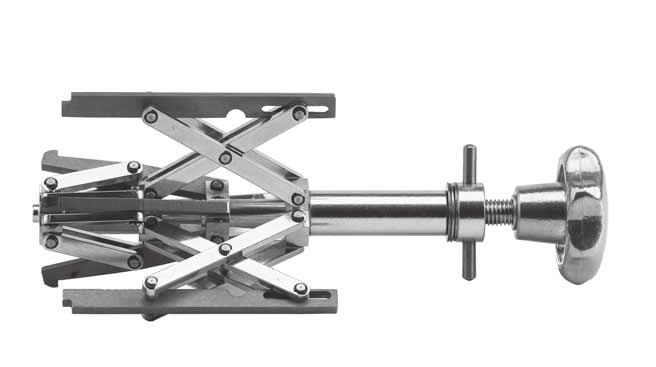

18 Modell 4s Innercentrerings-anordning Direkt sna, säker och exakt centrering och spänning av flänsar, stosar, ringar etc. på rör och cylinderformade ehållare. Med anläggningsyta för slätflänsar. Automatisk diameterutjämning även extremt olika diametrar tack vare expanderelement som kan spännas oeroende av varandra. CENTROMAT -centreringsanordningen fixeras med det nedre expanderelementet i röret, flänsen el. liknande sätts på och centreras samt spänns fast slutgiltigt genom det övre expanderelementet. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med stödskenor av specialstål (VA ). Spännområde Vikt Storlek 1/es mm 1,80 kg Storlek 2/es mm 5,20 kg Storlek 3/es mm 16,40 kg Storlek 4/es mm 39,00 kg 18 Originalet

19 Måttritning modell 4s d g c f g e a Storlek 1/es Storlek 2/es Storlek 3/es Storlek 4/es a) ) c) d) e) f) g) mm 88 mm 190 mm mm 20 mm 14 mm 4 mm mm 144 mm 309 mm mm 26 mm 21 mm 5 mm mm 233 mm 491 mm mm 34 mm 25 mm 6 mm mm 300 mm 636 mm mm 36 mm 36 mm 8 mm Made in Germany 19

20 Modell 5 Innercentrerings-anordning Expanderenheter som kan spännas oeroende av varandra. För röröjar och krökar i alla radier. Sna, säker hantering utan annan hjälp: den "tredje handen" ehövs inte centreringsanordningens nedre expanderenhet spänns så pass i röröjen att framkanten på den övre expanderenheten ligger mot röröjens framsida. Flänsen eller liknande sätts på den övre expanderenheten och spänns fast. Även för slätflänsar. Automatisk diameterutjämning. För att undvika elektrolytisk korrosion rekommenderar vi versionerna med stödskenor av specialstål (VA ). Spännområde Vikt Storlek 1/-e mm 1,00 kg Storlek 2/-e mm 3,10 kg Storlek 3/-e mm 9,30 kg Storlek 4/-e mm 23,10 kg 20 Originalet

21 Måttritning modell 5 a Storlek 1/-e Storlek 2/-e Storlek 3/-e Storlek 4/-e a) ) mm 250 mm mm 395 mm mm 660 mm mm 940 mm Made in Germany 21

22 Modell 6 Gradnings- och avfasningsanordning Baksida Horisontellt och vertikalt justerar svängningsanordning som stöd för ett slipaggregat för earetning av rörändar i valfria vinklar (t.ex. V-söm), för kapning av ringar, för efterarete på ojämna rörändar. Den här anordningen kan användas till earetningen in- och utvändigt i röret. Sätt in spännanordningen (1) i röret och spänn. Ta ort sexkantsmuttern (2) på spännanordningens skaft, sätt på svängarmen (3) på spännanordningen (1) och säkra med den efintliga muttern (2). Skruva fast vinkelslipen i den önskade positionen med insexskruven som finns i fyrkanten (4). Ställ in rörets aktuella diameter på det räfflade handtaget (5). Vinkelslipen ställs in på den räfflade skruven (6). Extraanordningen kan användas horisontellt och vertikalt samt för en inre och yttre earetning. Vanliga vinkelslipar som erjuds i handeln kan användas, men medföljer ej. Säkerhetsanvisning: Vänligen eakta de allmänna säkerhetsföreskrifterna vid arete med en vinkelslip och är lämplig skyddsklädsel. 22 Originalet

23 Måttritning modell 6 f a Storlek 3 Storlek 4 Storlek 4s a) ) f) mm 233 mm mm 19,90 kgn mm 300 mm mm 26,50 kgn mm 300 mm mm 35,00 kgn Made in Germany 23

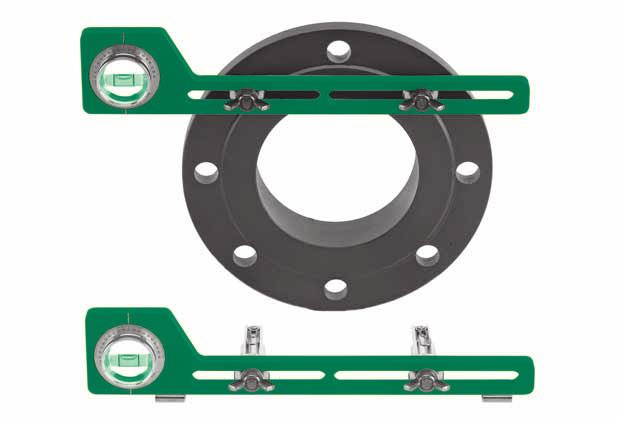

24 Modell 9 Flänsvattenpass Med justerar vinkelknivliell och förskjutar passult. Passultarna passar i flänshål för alla vanliga diametrar vilket gör att flänsarna, som ska svetsas på, riktas in exakt. Vinkel och lutning är lätta att ställa in och avläsa utan omräkning. Material: Aluminium, eloxerat. Storlek mm lång, för flänshålavstånd mm, utrustat med standardlåsult mm Ø Vikt: 0,30 kg Storlek 1a som storlek 1, men med häftmagnet för ytterligare användning som lutningsvattenpass Vikt: 0,32 kg Storlek mm lång, för flänshålavstånd mm, utrustat med standardlåsult mm Ø Vikt: 0,35 kg Följande kan levereras till alla modeller: Låsult för flänshål på mm Ø Rör för påsättning på standard-låsultar för flänshål på mm Ø 24 Originalet

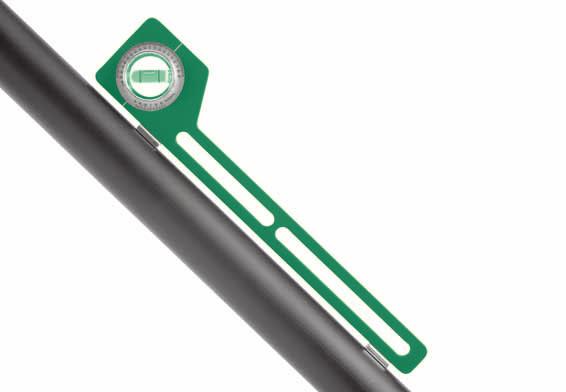

25 Lutningsvattenpass Modell 10 För dragning och kontroll av lutningen på rörledningar etc. Med magnetiska anläggningsytor så att det fastnar på alla valfria nivåer hos rör eller släta ytor. Vattenpasset är utrustat med justerar vinkelknivliell. Vinkel och lutning är lätta att ställa in och avläsa utan omräkning. Material: Aluminium, eloxerat. Längd Vikt Storlek mm 0,20 kg Made in Germany 25

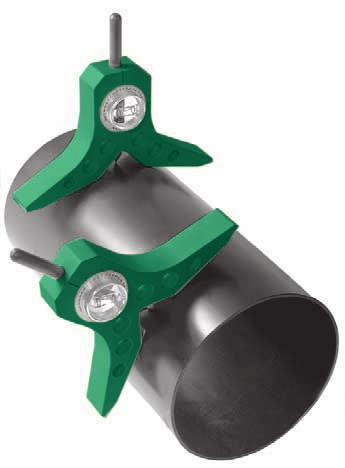

26 Modell 11 Centreringsdu Med gradindelning och vinkelknivliell för markering av läget för mittlinjer och ändar på rör och ehållare under valfria vinklar. Bestämma lutningsvinkeln, ställa in vinklar, söka mittpunkt på rör, nivellera vid uppställning av tankar o.dyl. Vinkelknivliellen med gradindelning är justerar så vinkel och lutning kan enkelt ställas in och avläsas utan omräkning. Material: Aluminium, eloxerat. Du: Verktygsstål, härdat. Storlek 1 Rör-Ø från 12 mm till ca 1000 mm Vikt 0,60 kg 26 Originalet

27 Intyg för Centromat GmH Lohheckenweg 35 D Alfter De specialverktyg för rörlednings- och tankkonstruktion som marknadsförs under märkesnamnet "Centromat är unika instrument som kan hjälpa svetsaren på olika sätt vid svetsningsareten. Verktygen är mekaniskt rent konstruerade och tillverkade i god kvalitet. De uppfyller helt de lagstadgade kraven och efter kort instruktion kan de även användas av instruerade medaretare. För dessa verktyg krävs ingen CE-märkning och detta är heller inte möjligt eftersom de inte är maskiner enligt vad som anges i EU-maskindirektivet och det finns för närvarande inga andra, gällande EU-direktiv som kommer i fråga. De möjliga risker som utgår från verktygen är framför allt de lagrade renergierna som inte ska ignoreras, men används verktygen på rätt sätt är skaderisken liten. Made in Germany 27

28 1a yttercentrerings-anordning för långrör med jämn och ojämn diameter, automatisk ø-utjämning. Stålutförande Specialstålsutförande Storlek Spännområde Vikt A mm 2,00 kg B mm 5,30 kg C mm 26,00 kg 1a yttercentrerings-anordning Orital för långrör med jämn och ojämn diameter, automatisk ø-utjämning. Storlek Spännområde Vikt mm 3,60 kg mm 5,70 kg mm 12,60 kg mm 41,00 kg 1 Snaspännare för rör För röröjar, formdelar etc. på rör med jämn och ojämn diameter. Storlek Spännområde Vikt A mm 1,40 kg B mm 3,00 kg C mm 3,30 kg D mm 6,80 kg E mm 8,65 kg 1c Rörcentreringskedjor för långrör, röröjar, kupade gavlar och formdelar på rör och ehållare. Prisuppgift inklusive spännlås för standardlängd. Storlek 150, lätt, enkelt utförande, kan användas från rörytter-ø 168,3 mm Standardlängd 650 mm Kompletteringslänk 125 mm Reservspännlås Storlek 200, medeltungt, enkelt utförande, kan användas från rörytter-ø 219,1 mm Standardlängd 1275 mm Kompletteringslänk 177 mm Reservspännlås 28 Originalet

29 Storlek 300, tungt, enkelt utförande, kan användas från rörytter-ø 323,9 mm Standardlängd 1920 mm Kompletteringslänk 265 mm Reservspännlås Storlek D 200, medeltungt, duelt utförande, kan användas från rörytter-ø 323,9 mm Standardlängd 1275 mm Kompletteringslänk 177 mm Reservspännlås Stålutförande Specialstålsutförande 2 3a 3 Storlek D 300, tungt, duelt utförande, kan användas från rörytter-ø 323,9 mm Standardlängd 1920 mm Kompletteringslänk 265 mm Reservspännlås innercentrerings-anordning cylinderform, för flänsar, stosar, ringar etc. på rör och ehållare, automatisk ø-utjämning. Storlek Spännområde Vikt mm 0,20 kg mm 0,20 kg mm 0,25 kg mm 0,50 kg mm 0,50 kg mm 1,25 kg mm 1,25 kg innercentrerings-anordning saxform, för flänsar, stosar, ringar etc. på rör och ehållare, automatisk ø-utjämning. Storlek Spännområde Vikt mm 1,25 kg mm 3,35 kg 3 se modell 4, storlek 3e innercentrerings-anordning Saxform, kan användas med svetssvängord och vridchuck, automatisk ø-utjämning. Storlek Spännområde Skaftlängd Vikt mm 120 mm 1,40 kg mm 150 mm 4,20 kg 3/es mm 190 mm 12,50 kg Made in Germany 29

30 3c innercentrerings-anordning Saxform, för spänning och centrering jämna diameter Stålutförande Specialstålsutförande Storlek Spännområde Vikt mm 1,00 kg mm 2,40 kg mm 6,00 kg mm 14,00 kg 4/s mm 20,00 kg 4 innercentrerings-anordning saxform, för flänsar, stosar, ringar etc. på rör och ehållare. Rekommenderas speciellt till tunga formdelar. Storlek Spännområde Vikt 1/e mm 1,30 kg 2/e mm 3,90 kg 3/e mm 11,50 kg 4/e mm 27,00 kg 4s innercentrerings-anordning saxform, för flänsar, stosar, ringar etc. på rör och ehållare. Storlek Spännområde Vikt 1/es mm 1,80 kg 2/es mm 5,20 kg 3/es mm 16,40 kg 4/es mm 39,00 kg 5 innercentrerings-anordning Saxform, för flänsar och formdelar på röröjar och krökar, automatisk ø-utjämning. Storlek Spännområde Vikt 1/-e mm 1,00 kg 2/-e mm 3,10 kg 3/-e mm 9,30 kg 4/-e mm 23,10 kg 6 Gradnings- och avfasningsanordning för earetning av rörändar i valfria vinklar. Storlek Spännområde Vikt mm 19,90 kg mm 26,50 kg 4/s mm 35,00 kg 30 Originalet

31 Flänsvattenpass för att rikta r, med passult o. vinkelknivliell för inställning av vinklar och lutningar, med standard-låsult mm. Storlek 1 för Storlek 2 för mm mm Utförande 1 a är dessutom utrustat med häftmagneter och kan då även användas som lutningsvattenpass. Storlek Längd Vikt mm 0,30 kg nej 1 a med häftmagneter 300 mm 0,32 kg nej mm 0,35 kg nej Extra låsult för ø mm par nej Extrarör för utökning på mm par nej lutningsvattenpass med magnetiska anläggningsytor och vinkelknivliell för inställning av vinklar och lutningar. Storlek Längd Vikt mm 0,20 kg nej centreringsdu Stålutförande Specialstålsutförande Storlek Rör-ø-område Vikt 1 12 mm till 1000 mm 0,60 kg nej e Made in Germany 31

32 Centromat 1a 1a-Orital 1 1c 2 3a 3 3c 4 4s Specialverktyg för rördragnings-, anläggnings- och tankkonstruktion 9 info@svetscenter.com
