SVENSKA DIGIWAY SR. Elektromekanisk slagdörrsautomatik med returfjäder, inåt- och utåtgående dörrar. The installer s choice cdvi.
|
|
- Charlotta Sundström
- för 6 år sedan
- Visningar:
Transkript

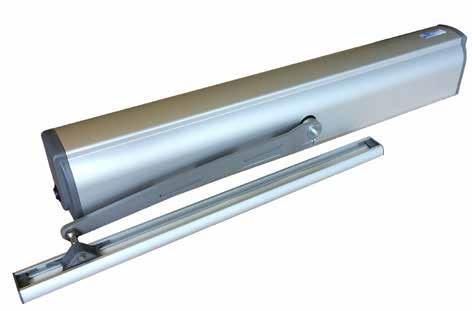

1 SVENSKA Elektromekanisk slagdörrsautomatik med returfjäder, inåt- och utåtgående dörrar The installer s choice
2 Innehåll Sida Allmänna säkerhetsanvisningar... 2 Maskindirektivet 2006/42/EC... 3 Användningsområde... 3 Deklaration från tillverkaren... 3 Identifiering av komponeneter och delar... 4 Tillbehör... 5 Dimensioner och mått... 6 Teknisk data... 7 Installation - Rotera motortappen... 8 Rotera LCD displayen... 9 Måttspecifikation Kopplingsschema Kopplingsschema för säkerhetssensorer Förklaring LED meddelande Kom igång Steg I : Inledning Steg II : Spänna upp fjädern Steg III : Konfiguration Steg IV : Dörrkalibrering Steg V : Huvudfunktion Steg VI : Avancerade inställningar Funktionshindersinställningar Lägga till / Ta bort sändare Service meny Fabriks- och systemåterställning Underhåll Användarinstruktioner Allmänna säkerhetsanvisningar Den här handboken är avsedd för yrkesmässigt kompetent personal med lämplig utbildning. Installation och anslutningar måste genomföras i enlighet med gällande standard och i överensstämmelse med gällande förordningar. Arbete med elektrisk utrustning får endast utföras av auktoriserade elektriker. Dålig installation kan vara källa till fara. Läs noga igenom denna manual innan du börjar installationen. Kontrollera att dörrautomatiken är lämpad för miljön. Speciella konstruktionsförhållanden, tillgång till verktyg och reservdelar eller andra speciella förhållanden kan göra att andra åtgärder behövs för att säkerställa installationen och användningen än som nämns i manualen. Kontrollera dörrvikt och dörrbredden och andra faktorer som nämns i denna handbok eller i andra dokument från CDVI. Anslut automatiken till byggnadens elnät med en termo-magnetisk strömbrytare med en kontaktöppning på minst 3 mm. Den installation som beskrivs här är ett exempel. Se till att ingen kan bli instängd mellan dörren och omgivningen. Kontrollera alla kopplingar, Kablar och installationen innan automatiken förses med ström. Säkerställ att enheten är ordentligt frånkopplad från kraftkällan när rengöring och underhållsarbeten görs. Service av automatiken är av grundläggande betydelse för att systemet ska fungera ordentligt och säkert. Kontrollera installationen regelbundet för eventuell obalans och utnötning eller skador på kablar, fjädrar och fästanordningar. Håll rent från grus och skräp under dörren i rörelsefältet för att undvika störningar. Använd inte dörrautomatiken om den behöver lagas eller justeras. Följ tillverkarens instruktioner som beskrivs i denna manual. Använd endast original reservdelar vid byten eller reparationer som krävs. Dörr automatik tillverkaren frånsäger sig allt ansvar i händelse av att komponenter monterade som inte är förenliga med säker och korrekt användning. Automatiken får endast installeras inomhus. Tillverkaren avskriver sig allt ansvar för skador orsakade av montering på utsidan, utan ett lämpligt skydd. Den här produkten ska inte installeras på platser med en explosiv atmosfär eller i närvaro av brandfarliga ångor eller gaser. 2
3 Maskindirektivet 2006/42/EC Slagdörrautomatik är inkluderad i tillämpningsområde för Maskindirektivet 2006/42/EC och implementeras i svensk lagstiftning genom Arbetsmiljöverkets föreskrift, AFS 2008:3. DETTA INNEBÄR ATT DEN SOM MONTERAR DÖRRAUTOMATIKEN ANS VARA TILLVERKARE OCH DÄRMED SKALL FÖLJANDE UPPFYLLAS AV INSTALLATÖREN: 1. Skapa dokumentation på den kompletta maskinen (dörrautomatik och dörrblad) som måste innehålla de handlingar som anges i bilaga V i maskindirektivet. Dokumentationen skall förvaras och ställas till förfogande av behöriga nationella myndigheter i minst tio år från dagen för tillverkningen av maskinen (dörrautomatik och dörrblad). 2. Genomför en EG-försäkran som överensstämmelse i enlighet med Maskindirektivet, bilaga II-A. 3. Märkning av maskinen i enlighet med Maskindirektivet, bilaga I, punkt (Tillverkarens företagsnamn, adress, maskinens beteckning, CE-märkning, serienummer mm). EFTER INSTALLATIONEN SKALL FÖLJANDE HANDLINGAR ÖVERLÄMNAS TILL KUNDEN: 1. Instruktioner om hur man handhar och säkert använder systemet. 2. Rutin och underhålls instruktioner. 3. Försäkran om överensstämmelse. 4. Underhållregister. Användningsområde Dörrautomatiken DIGIWAY-SR av typ DWSR102XCD utvecklades för att passa både höger- och vänsterhängda dörrar och uppfyller kraven för arbets/serviceklass 5 Heavy Duty (600 öppningar per dag i minst fem år) Deklaration från tillverkaren ( Enligt Maskindirektivet 2006/42/CE, Annex II part B ) The Manufacturer CDVI WIRELESS SPA Via Piave, S.Pietro di Feletto (TV) ITALY Herewith declares that the automatic operator for swing doors Brand : CDVI Type : Digiway-SR P/N : DWSR102xCD - constitutes a partly completed machinery and it is intended to be incorpored into machinery or to be assembled with other machinery to constitute a machinery covered by Directive 2006/42/CE; - complies with the following Directives : 2006/95/CE ( Low Voltage Directive ) 2004/108/CE ( Electromagnetic Compatibility Directive ) 99/05/CE ( R&TTE ) European Standard EN16005 : Power Operated doorsets - Safety in Use - it is not allowed to put the machinery into service until the machinery into which it has to be incorporated or of which it has to be a component has been found and declarated to be in compliance with the provisions of the Directive 2006/42/CE. S.Pietro di Feletto, 1/03/2015 G. Massimo Dalle Carbonare ( Product manager ) 3

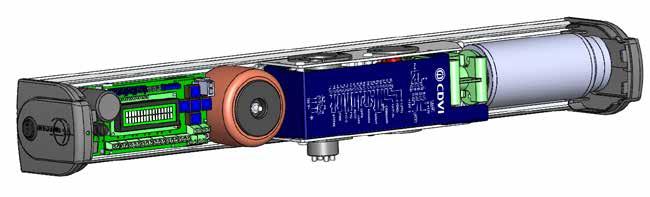

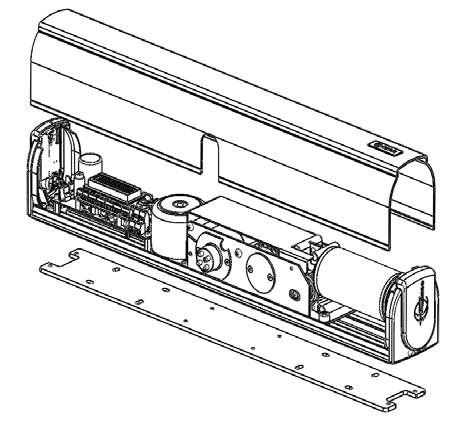

4 Identifiera komponenter och delar DigiWay SR typ DWSR102xCD är en inomhus dörröppnare för slagdörrar med integrerad elektronisk styrenhet och radiomottagare. Öppningen är manuell eller elektromekanisk och stängningen är fjäderdriven med servo-assistans. Följande versioner finns tillgängliga: F-nummer Referens Beskrivning F DWSR102SCD Singeldörrsautomatik för inåtgående dörrar med glidarm F DWSR102ACD Singeldörrsautomatik för utåtgående dörrar med vridarm F DWSR102UCD Singeldörrsautomatik för inåt- och utåtgående dörrar med universalarm Den här automatiken är lämplig för dörrar med en max bredd på 1,5m eller en max vikt på 200 kg (se diagram på sidan 7). Vid max hastighet kan dörren öppnas eller stängas inom 4 sekunder (90 ), beroende på dörrvikten och mått. Se teknisk data på sidan 7 i den här manualen Förklaring 1 - Driftsättare 7 - Returfjäder 2 - Indikeringslampa 8 - Öppningsspringa för täckkåpa 3 - LCD display 9 - Sensor motoraxel 4-5-knappars tangentbord 10 - Aluminium täckkåpa 5 - Transformator 11 - Radiomottagare 6 - Motortapp 12 - Montageplatta

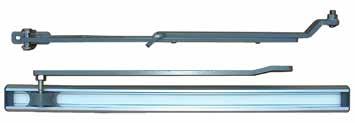

5 Tillbehör Beskrivning Produktnamn F-nummer Vridarm DWKBA F Glidarm DWKBS F Universalarm DWKBU F Synkroniseringskabel för dubbeldörr DWPCS F Verktygskit DWTK F Förlängningsbult 55mm DW F Förlängningsbult 30mm DW30 F Förlängningsbult 80mm DW80 F Motortappsförlängare 20mm M20 saknas Motortappsförlängare 50mm M50 saknas Dörrkoordinator L-NICK F

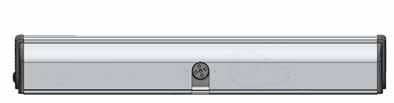

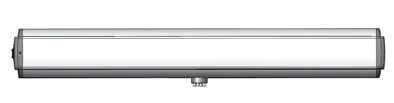

6 Dimensioner och mått Montageplatta 630 Universalarm : hur man ändrar från glidarm till vridarm A B C 6
7 Teknisk data Produktspecifikationer Nätspänning: Vac - 50 Hz Motor vridmoment: Nm Effektförbrukning: W Arbets/serviceklass:... 5 ( heavy duty ) Mått/dimensioner: x 90 x 110 mm Vikt: Kg Arbetstemperatur: C / +55 C Kappslingsklass:... IP40 Öppnings- / Stängningstid:... 4 / 15 sek. Öppethållandetid:... 1 / 90 sek. Ström för hjälpanordningar: Vdc / 500 ma [ max ] Ström för elslutbleck: Vdc / 1A [ max ] eller 24Vdc / 0.5A Elslutblecks utgångsrelä:... ( C-NO-NC) 10A / 12V Dörrstatus relä:... ( C-NO ) - 24 VA Relä hålltid:... Ställbar [ 0.1 / 5 min ] Sändarens säkerhetsprotokoll:... Keeloq Hopping Code Max antal sändare: sändare Integrerad radiomottagare: MHz ASK / -107 dbm Max dörröppningsvinkel Användningsområde Dörrvikt Anslutningar Funktionslägen: Automatisk / Semiautomatisk ( I ) - Manuell ( 0 ) - Uppställd (II) Ingång: Öppnande fotocell ( NC) Stoppande fotocell ( NC ) Manuell ( NO ) Extern Radar ( NO ) Intern Radar ( NO ) Dag / Natt läge ( NO ) Brandlarmsingång (C-NO) Utgång: Dörrbredd Dörröppnare kontakt ( C-NO ) Uppställd ( NO ) Relä utgång ( C-NO-NC ) Relä spänning / ström 12Vdc / 1A eller 24Vdc / 500mA Test för säkerhetsanordningar ( FTC- FTC-S) Spänning / ström för enheter 12Vdc / 500mA Standard funktioner Funktionslägen: Hel automatisk, Semi automatisk, Manuell eller Uppställd Drift för enkel dörr, dubbeldörr, inåt- eller utåtgående Hjälp guide för driftsättning och sätta dörrens lägen Fjärrkontrolls memorering och förvaltning Autobroms vid öppning och stängning Push & Go / Pull & Go funktion Justerbar hålltid, hastighet och vridmoment ELS - Elslutblecksavlastning LED diod status Justerbar hålltid och öppningstid för elslutbleck Justerbar tillryckning för öppning Justerbar stopp fotocell Brandläge Dag / Natt läge Dörrstatus relä Inbyggd räknare 7
8 Installation Först och främst kontrollera stabiliteten/konstruktionen i dörren, kontrollera att dörren öppnar och stänger i en jämn rörelse och att ingen onormal friktion inträffar. Om det inte är så, gör alla nödvändiga förbättringar vid/på dörrmiljön för att säkerställa installationen/funktionen. Ta bort alla låsanordningar som kan påverka tryck mot dörrkarmen. Rotera motortappen Returfjädern spänner man alltid åt samma håll, (se pilen bredvid motortappen) därför måste man montera motortappen enligt anvisningarna nedan, så att fjädern spänner upp sig när man öppnar dörren och spänner ut sig när man stänger dörren. Beroende på vilken sida gångjärnen sitter på (höger eller vänster) i kombination med om det är en inåt- eller utåtgående dörr så kan man alltså behöva sätta automatiken upp och ner. För att kunna justera motortappen så släpper du bult A som sitter på motsatt sida av motortappen med hjälp av medföljande insexnyckel. Ta bort motortappen och montera tillbaka delarna i motsatt riktning. A DET FINNS OLIKA SÄTT ATT MONTERA AUTOMATIKEN. TITTA PÅ BILDERNA INNAN DU PÅBÖRJAR INSTALLATIONEN Gångjärn åt VÄNSTER - Inåtgående dörr med glidarm Gångjärn åt HÖGER - Inåtgående dörr med glidarm FIG. A FIG. B Gångjärn åt VÄNSTER - Utåtgående dörr med vridarm Gångjärn åt HÖGER - Utåtgående dörr med vridarm FIG. C FIG. D 8

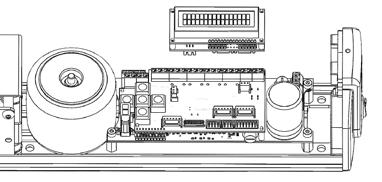

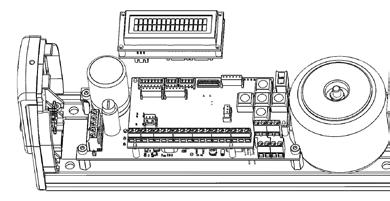

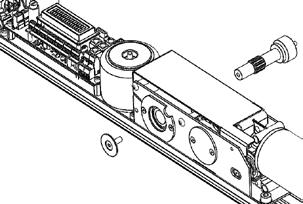

9 Montera automatiken Automatiken måste monteras med hjälp av montageplattan som medföljer. Var noga med att montera montageplattan så att urhålningen är mot baksidan på automatiken, annars kan inte returfjädern löpa fritt. Rotera LCD displayen Från fabrik så kommer automatiken med displayen monterad på vänster sidan enligt (Fig B. och Fig. C). Om automatiken ska monteras upp och ner så måste du vända på displayen enligt (Fig A. och Fig. D). Följ instruktionerna för att vända på displayen: 1 - Slå av strömmen till automatiken. 2 - Dra loss displayen försiktigt i uppåtriktning ifrån kretskortet (Fig. 1) Fig Vänd på automatiken i rätt riktning och sätt sedan tillbaka displayen i kontakterna på kretskortet. Se till att alla kopplingarna får kontakt mellan kretskortet och displayen (Fig. 2). 4 - Slå på strömmen till automatiken. Fig. 2 9

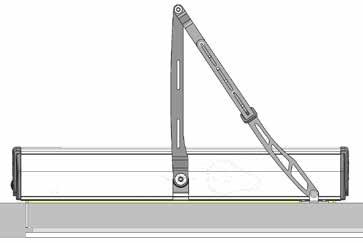

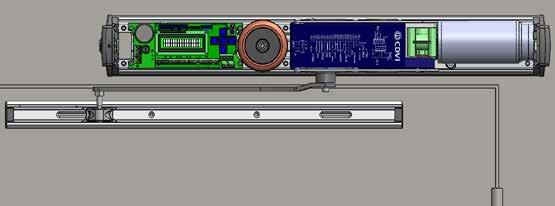

10 Måttspecifikation: Glidarm A B Parameter Mått (mm) Beskrivning A 280 Dörrgångjärn - motoraxel avstånd B 35 Montageplatta - ovankant dörr Måttspecifikation: Vridarm L3 = 43 mm L1 Inställningar för öppningsvinkel >=100 H Param. A Förklaring Avstånd dörrgångjärn - dörrfäste B = 330 mm L1 A H B Avstånd dörrgångjärn - motoraxel L1 Smygdjup B A L3 H Avstånd motoraxel - dörrfäste Längd på justerbar arm Viktig information: Måttet som automatiken skall sitta på bestäms av L1 måttet (smygdjupet) B = 300 mm

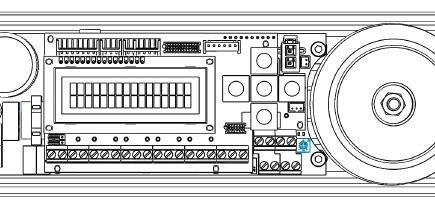

11 Externa anslutningar 2 x 0.8 mm 2 FTC-S [ Stopp ] FTC [ Återöppna ] 6 x 0.8 mm 2 6 x 0.8 mm 2 3 x 1,5 mm 2 3 x 0.8 mm 2 2 x 0.8 mm 2 2 x 0.8 mm 2 2 x 0.8 mm 2 2 x 0.8 mm 2 Elslutbleck 4 x 0.25 mm 2 Intern Radar 4 x 0.25 mm 2 Extern Radar Huvudbrytare Krav enligt EN Driftsättare 3 lägen: Öppen / Automatisk / Fri Natt / Dag Start / Stopp Dörrstatus relä Brandlarms spänning Kopplingsschema Anslut utrustningen till 230Vac med hjälp av en lämplig kabel ( 3 x 1,5mm 2 ), kabeln skall gå genom den bakre öppningen på profilen och montageplattan, undvik att skada kabeln eller att lägga den mot några vassa kanter. När du är klar med installationen, anslut jordkabeln ( gul-grön ) anslut också den medföljande jordkabeln mellan kretskortet eller bakstycket och kåpan på automatiken. L N PE Dörr status relä Dörr Status Stängd Öppnar/Öppen/Stänger Brandlarm 3 C kontakt brandlarm Relä Av På 4 NC kontakt brandlarm FTC-S FTC Säkerhetssensorer (*) 5 NC Stopp fotocell [FTC-S] 6 C fotoceller 7 NC Återöppna fotocell [FTC] (*) Måste byglas om de inte används Extern driftsättare (*) 8 Ingång NO position I 9 Ingång C position 0 10 Ingång NO position II (*) Kontakterna är parallellkopplade med driftsättaren, se sida 19 för att använda extern driftsättare. 11
12 Radar 11 Ingång NO Radar Extern (Inaktiv i nattläge) 12 Ingång C Radar Dag / Natt 14 Ingång NO Dag/Natt läge 15 Ingång C 13 Ingång NO Radar Intern Ingång C Öppningskommando 16 Ingång NO tryckknapp öppna/stäng/stopp T1 C T2 Test FTC Test FTC-S Test fotocell T1 Utgång (+12) Test FTC-S C C test fotocell (GND) T2 Utgång (+12) Test FTC C (GND) Kopplingsschema för externa enheter C NO NC +24 V Spänning Elslutbleck Elslutbleck V Spänning radar och fotoceller +12 V 0 Spänning Elslutbleck + Magnet - 12
13 Kopplingsschema säkerhetssensorer Standarden EN visar att de delar av systemet som har en direkt effekt på säkerheten måste uppfylla EN och utformas i enlighet med EN ISO Prestanda Nivå c. Säkerhetsrelaterade delar av styrsystemet som används för utrymningsvägs funktionalitet ska överensstämma med EN ISO Prestanda Nivå d Om enheter typ ESPE (fotoceller) används skall de övervakas av styrsystemet. Digiway-SR är utrustad med utsignaler test (Test1, C, Test2) som kontrollerar fotocellernas status innan någon rörelse har skett. Systemet stängs av för några ms och kör en testsignal på fotocellerna och kontrollerar förändringen på signalerna på plintarna 5-6 eller 6-7. Om signalerna ändras regelbundet aktiveras dörrens rörelse, annars stoppas dörrens rörelse eller inträder i Låg energi läge (se menyn Avancerade alternativ) T1 C T Power (+) Power (-) Relay C Relay NC Test Input (-) Test Input (+) STOPP Fotocell (FTC-S) T1 C T Power (+) Power (-) Relay C Relay NC Test Input (-) Test Input (+) ÅTERÖPPNA Fotocell (FTC) VARNING: Vid slutet av autokalibreringen ( se sidan 18 ) så inaktiveras test FTC och FTC-S automatiskt! Gå in i avancerade inställningar för att aktivera dom igen. 13
14 Driftstatus för ljusdioderna LED PÅ LED AV L1 Brandspänning PÅ Brandspänning AV L2 L3 NC-kontakt stopp fotoceller stängd NC-kontakt återöppna fotoceller stängd NC-kontakt stopp fotoceller öppen NC-kontakt återöppna fotoceller öppen L4 Automatiskt läge - L5 Dörr alltid öppen - L6 Extern radar aktiv - L7 Intern radar aktiv - L8 Natt läge Dag läge L9 Öppna / stäng kommandot aktiv - Allt OK Brandlarm Nattläge Funktion Diod meddelande LED GRÖN LED ORANGE LED RÖD PÅ Blinkande PÅ Blinkande PÅ Blinkande Snabbt blinkande O O O (Snabbt) Manuell (dörr fri) Nuvarande beräkning pågår Självkalibrering Säkerhetfotoceller felfunktion Uppställd (dörr öppen) Service krävs O O (Sakta) röd/grön O (Sakta) O Larm På kretskortet till Digiway-SR så sitter det tre stycken larm dioder som indikerar tre olika avvikelser för dörren som kommer att försätta den i manuellt läge. DL3 DL1 DL2 LED DL1 DL2 DL3 Beskrivning Onormal strömförbrukning > 9A i 2 sekunder Kortslutning Kretskortet har överhettats (>65 C). När temperaturen understiger 47 C så kommer systemet att återställa sig automatiskt. Kom igång Digiway-SR är utrustad med en 2x16 tecken LCD skärm och ett 5-knappars tangentbord. Drifts konfiguration kan ställas genom flera menyer. Menyn är uppbyggt i en trädstruktur med en huvudmeny och olika undermenyer. Tillgång till huvudmenyn OK i 4 sek. ELLER OK ESC ESC + Huvudmeny Språk Huvudmeny Konfiguration Huvudmeny Huvudfunktion Huvudmeny Avancerade inst. Huvudmeny Fabriksåterställning Huvudmeny Information Huvudmeny Sändare meny Huvudmeny Dörrkalibrering Huvudmeny Systemåterställning Huvudmeny Avsluta 14
15 Konfigurationsguide I paketet medföljer det en 4-knapps sändare. Efter att ni har gjort klart den fysiska installationen och anslutit kablarna enligt kopplingsschemat, gå vidare med att memorera handsändaren till det interna minnet i Digiway. Den först memorerade sändaren kan navigera i menyn för att sätta alla nödvändiga parametrar, utan att du behöver trycka på kretskortets 5-knappars tangentbord. Handsändarens knappar motsvarar knapparna på kretskortet, se bilden nedan. UPP UPP ESC ESC NED NED Följ guiden på 6 steg för att driftsätta automatiken: STEG I : INLEDNING ( preliminära inställningar ) STEG II : SPÄNNA UPP FJÄDERN ( ladda returfjädern ) STEG III : KONFIGURATION ( ange grundinställningarna för automatiken ) STEG IV : DÖRRKALIBRERING ( automatisk kalibrering av dörren ) STEG V : JUSTERINGAR ( vidare justeringar ) STEG VI : SPECIAL INSTÄLLNINGAR ( avancerade inställningar och parametrar ) STEG I: INLEDNING Tryck på OK (mittenknappen) på tangentbordet i minst 4 sekunder tills skärmen visar Huvudmenyn; Välj Språk och tryck på OK. Välj lämpligt språk med UPP och NED knapparna; Tryck på OK för att bekräfta: på skärmen visas OK och sedan visas meddelanden på det nya språket; Lämna menyn med knappen ESC Bläddra i huvudmenyn, välj Sändare meny undermeny och tryck på OK; Välj alternativet Lägg till och tryck på OK; Tryck på knappen A (upp-vänstra knappen): skärmen visar motsvarande S/N, bekräftar memorering; Lämna menyn Lägg till med knappen ESC på tangentbordet; Lämna huvudmenyn genom att välja Avsluta. Nu är fjärrkontrollen aktiverad för att komma in i huvudmenyn. Tryck samtidigt på knapparna (C + D) för att komma in i huvudmenyn. OBRVERA: ENDAST DEN FÖRSTA SÄNDAREN SOM HAR AKTIVERATS KAN ÖPPNA HUVUDMENYN! Alla andra sändare kan bara öppna/stänga dörren! Knappen OK på sändaren kan göra flera funktioner: OK om du är i menyn, START / STOPP vid normal drift. 15

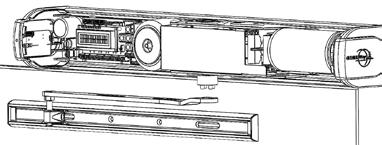

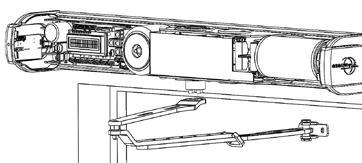

16 STEG II : SPÄNNA UPP FJÄDERN VIKTIGT: Du laddar fjädern med hjälp av fjärrkontrollen / tangentbordet, alltså INTE manuellt Ladda fjädern innan du fortsätter med autokalibrering eller andra inställningar. 1 Automatiken behöver ha spänningen inkopplad när man ladder upp fjädern. Montera armen på dörrbladet, oavsett om du har glidarm eller vridarm, men koppla inte fast armen på motortappen ännu. 2 Stäng dörren 3 Tryck OK i 4 sek. Huvudmeny Sätt driftsättaren i 0 : MANUELL. Tryck på knappen Dörrkalibrering OK i 4 sekunder och gå till menyn Dörrkalibrering > Spring Preload. Dörrkalibrering Spring Preload Reset Preload Value? 4 OK POS=+000,0 Du kommer att få frågan om du vill behålla tidigare värde eller om du vill återställa det. Svara OK för att återställa eller ESC för att behålla det tidigare värdet. Min. värde POS=+180,0 ESC POS=+183,2 (*) Max. värde POS=+360,0 5 VARNING: Om automatiken plockas ner från dörren eller om du släpper armen från motortappen så kommer fjädern att ladda ur sig; Du kommer då att behöva göra om inställningen för att ladda fjädern. OBRVERA: Det är viktigt att fjädern laddas enligt pilen som sitter brevid motortappen annars kommer den att spänna ut åt fel håll. M6x16 Ladda upp fjädern så att den passar på motortappen. Fjädern går att justeras med 90 graders mellanrum. När du spänt upp fjädern så skruva fast medföljande M6x16 bult för att fästa armen till motortappen. 6 Gå ur menyn och känn på dörren manuellt så att den stänger som den ska. Om fjäderna inte är tillräckligt uppspänd så gör om tidigare procedur. OBRVERA: För att undvika att fjädern släpper om du behöver justera armen så gå in i undermenyn Spring Preload, du kan nu ta bort M6x16 bulten, så länge du stannar i den menyn så kommer fjädern hålla sig fast i önskat läge. 16
17 STEG III : KONFIGURATION I steg III är det möjligt att ställa in alla de grundläggande parametrarna för dörrautomatiken, beroende på typ av dörr. Undermenyn konfiguration består av 18 olika parametrar. Den fungerar som en dip omkopplare: varje parameter kan ha två eller fler värden. För varje parameter finns ett förinställt fabriksvärde. Om funktionen Fabriksåterställning i Huvudmenyn används så återställs alla parametrar till fabrikens grundinställningar. Se beskrivningen av varje parameter i nedanstående tabell: Parameter Beskrivning Värde Standard Antal dörrar Ange antalet dörrar. EN DÖRR / TVÅ DÖRRAR EN DÖRR Elektrisk låsning Aktivera elektrisk låsning och ange vilket typ av lås som används. INGET LÅS / ELSLUTBLECK / MAGNET INGET LÅS ELS avlastning Aktiverar elslutsblecks avlastning: Drar dörren mot sig i 240 ms innan den öppnar för att släppa spänningen på elslutblecket. PÅ / AV AV Push & Open Öppnar dörren automatiskt med ett kort manuellt tryck. PÅ / AV PÅ Vindstop Håller dörren stängd i förekomst av vind eller annan tryckförändring. Se avancerade inställningar för vilken stängningsnivå som används. PÅ / AV AV Auto återstäng. Aktivera automatisk stängning av dörren. PÅ / AV PÅ IR läge I INTERN radar driftläge. Om alternativet STÄNGNING är valt kommer radarn att avaktiveras under stängningen. Det förhindrar dörren att återöppna vid objekt upptäckt. ALDRIG / STÄNGER / ALLTID ALDRIG IR läge E Extern radar driftläge. Om alternativet STÄNGNING är valt kommer radarn att avaktiveras under stängningen. Det förhindrar dörren att återöppna vid objekt upptäckt. ALDRIG / STÄNGER / ALLTID ALDRIG Dag / Natt Ställ in Natt/Dagläge. I Natt läget är den externa IR:en inaktiverad. Styrs externt av tidur, passerssytem etc. DAG & NATT / NATT NATT Funk.hinder läge När funktionshinder läge är aktiverat, om dörren öppnas genom ett C-NO kommando på ingångarna 15-16, Kommer den att stängas efter den utökade hålltidens slut. Om kommandot kommer från ingångarna ( radar, push&go, fjärrkontroll ), förblir hålltiden normal, men används D knappen på fjärrkontrollen som öppningskommando kommer den utökade hålltiden användas. PÅ / AV AV Öppningskommando Funktioner av de viktigaste kommando som kan öppna, stänga och stoppa (detta kommer att vara funktion för knappen öppna (terminaler 15-16) och radiosändaren. ÖPPEN - ÖPPET / STÄNGT - ÖPPEN / STÄNGT / STOPP ÖPPET / STÄNGT 2 Dörr överlapp Överlappning av dörrbladen (för dubbeldörrar) PÅ / AV AV Dörrtyp Om det är en MASTER eller en SLAV dörr (gäller bara dubbeldörrar) MASTER / SLAV MASTER Brandsignal Brandsignal inställning. När detta alternativ är aktiverat fungerar dörren fortlöpande endast om brandspänningen är aktiv. Om brandspänningen försvinner (för ett brandlarm pågår) reagerar dörren enligt det val som anges som i de avancerade inställningarna. PÅ / AV AV OBRVERA: För att ändringar som genomförts ska bli aktiva måste systemet göra en komplett cykel (öppna, paus, stäng). Detta gäller även om en systemåterställning skall verkställas. 17
18 STEG IV : DÖRRKALIBRERING [ SINGEL ] Välj vilken arm typ (glid- eller vrid arm) beroende på om automatiken sitter på en inåt- eller utåtgående dörr. Dörrkalibrering Dörrkalibrering Armtyp Armtyp Glidarm (*) (*) Standard DIGIWAY-SR är utrustad med en innovativ programvara som gör att den anpassar sig efter aktuella dörregenskaper. Kalibreringen ställer in dörrens max och min lägen med en särskild rutin. OBRVERA att inga externa låsenheter får vara inkopplade vid kalibreringen. För kalibrering följ nedstående steg: Armtyp Vridarm Händelse Displaytext 1 Ställ DRIFTSÄTTAREN i position 0 0 = MANUELL 2 Välj dörrkalibrering från huvudmenyn och tryck på OK Dörrkalibrering Dörr gränser 3 Välj dörr gränser i undermenyn dörrkalibrering och tryck på OK Dörrkalibrering Dörr gränser Öppna Dörren Tryck sedan OK NOTERA: Om du behöver ändra gränserna som du tidigare har angivit så måste automatiken omkalibreras. 4 ÖPPNA DÖRREN HELT och tryck OK Stäng Dörren Tryck sedan OK 5 STÄNG DÖRREN HELT och tryck OK Tack så mycket Dörrkalibrering Dörr gränser Välj autokalibrering i undermenyn dörrkalibrering och tryck på OK Tryck OK: Dörren stänger en liten bit för att hitta den absolut stängda punkten sedan påbörjar den sina 5 inlärningscykler tills den ber dig att SPARA Tryck OK. Kalibrerings cykeln är nu över. Dörren stänger. Tryck OK. Sätt DRIFTSÄTTAREN i position I = AUTOMATISK. Kalibreringen är nu klar. 18 Dörrkalibrering Autokalibrering Fortsätt med autokalibrering? Stänger..(**) Öppnar... Åtgärd 1/5... Tm= XX,X V= XX,X Spara? Test FTC + FTC-S inaktiverad!! : (***)...C... P=000,0 V=00,0 Autokalibrering VARNING: När Digiway genomgår sina fem cykler, öppnar automatiken snabbt, det innebär en viss fara att passera genom dörren under den här tiden. (**) Autokalibreringen inleds utav en kort stängingspuls för att hitta det absolut stängda läget på dörren. (***) Vid slutet av autokalibreringen inaktiveras fotocellernas test funktion automatiskt. Gå till avancerade inställningar i menyn för att aktivera funktionen igen. Under den första cykeln känner Digiway av parametrarna för hinderupptäckt. När LED lampan blinkar GRÖNT visar det att automatiken genomgår en beräkningscykel. Vid slutet av cykeln så kommer LED lampan att lysa fast GRÖNT ljus och bokstäverna i och I visas i displayen: kalibreringen är nu klar.
19 STEG V : HUVUDFUNKTION Välj driftsläge på driftsättaren DÖRR UPPSTÄLLD I 0 II MANUELL AUTOMATISKT ELLER MIAUTOMATISKT LÄGE Fig.1 Fig.2 Bygel för extern driftsättare BYGEL PÅ : DRIFTSÄTTARE PÅ BYGEL AV : DRIFTSÄTTARE AV Det finns en möjlighet att koppla bort den externa driftsättaren genom att ta bort bygeln på kretskortet i den ena plastsidan på automatiken. För att få normal funktion på automatiken så måste man därefter använda sig av en extern 3-positions brytare som ska vara inkopplade på plint , eller kortsluta mellan plint 8 & 9 för att få automatiken i permanent drift, det är en användbar lösning i miljöer där det riskeras sabotage mot automatiken. JUSTERINGAR Max hastighet, vridmoment och paus tid är automatiskt uträknade under autokalibreringen. Om du skulle vilja ändra de här parametrarna manuellt för att få en bättre öppning och stängning så måste du gå in i menyn och sedan i undermenyn HUVUDFUNKTION. Se följande tabell som förklarar parametrarna. Varje parameter kan justeras antingen med hjälp av automatikens tangentbord eller sändarens tryckknappar. Öppning.hast....45% ESC För att öka värdet, tryck på knappen UPP. För att sänka värdet, tryck på knappen NER. NED Tryck OK för att bekräfta. Tryck ESC för att avsluta utan att spara. På skärmen visas staplar i proportion till värdet och det numeriska värdet av parametern. UPP ESC (C) OK (A) UPP (B) NED (D) Huvuduppgift Beskrivning Värde Förklaring AUTOMATISK I AUTOMATISKT läge öppnas dörren med externa enheter (öppningskommandon som radar, radio eller push & go): den öppnar då med motor och stänger med motorn. Normalt så borde automatiskt läge användas där det finns någon typ av låsenhet. I MIAUTOMATISKT läge är dörren fri och hålls stängd av returfjädern: den kan öppnas manuellt och stängs med hjälp av fjädern som om det vore en dörrstängare, helt utan paus tid. Om du aktiverar några externa öppnarknappar så som radar eller radio kommer automatiken stängas med hjälp av fjädern när paustiden har gått ut. Det är möjligt att hjälpa till med motorn under sista stängningen genom att justera parametrarna IM och IP (se nästa sida). NOTERA: Semiautomatiskt läge är att rekommendera där det är mycket passage genom dörren med oinformerade användare och inga säkerhetssensorer. Dörrkontroll AUTOMATISK eller MIAUTOMATISK MIAUTOMATISK VARNING: I semiautomatiskt läge kan dörren öppnas med både externa enheter och manuell öppning av oinformerade användare. Om dörren öppnas manuellt så avaktiveras dörrgränserna under den cykeln och automatiken fungerar som en dörrstängare. I det här fallet så rekommenderar vi starkt att ni använder er utav ett dörr stopp som hindrar dörren från att öppna för långt. 19
20 STEG V : HUVUDFUNKTION ( FORTSÄTTNING ) Huvuduppgift Beskrivning Värde Öppnings hastighet Stängnings hastighet Ställer in högsta hastighet som kan erhållas vid öppning av dörren. Ställer in högsta hastighet som kan erhållas vid stängning av dörren % 0-100% Standard värde Beräknas själv av systemet under autokalibreringen. Beräknas själv av systemet under autokalibreringen. Förklaring I slutet av kalibreringscykeln ställer systemet automatiskt in max öppnings hastighet vid ett särskilt värde. Genom att öka detta värde, kan öppningstiden reduceras. Med hänsyn till dörrens slutpunkt kan den vara tvungen att bromsa innan den når max hastighet. Vid justeringar av den här parameter tvingas systemet att göra en om-kalibrering för att känna av hinderupptäckten: i och I på displayen försvinner. I slutet av kalibreringscykeln ställer systemet automatiskt in max stängnings hastighet vid ett särskilt värde. Genom att öka detta värde, kan stängningstiden reduceras. Med hänsyn till dörrens slutpunkt kan den vara tvungen att bromsa innan den når max hastighet. Vid justeringar av den här parameter tvingas systemet att göra en om-kalibrering för att känna av hinderupptäckten: i och I på displayen försvinner. Hålltid Håll- / paustiden 1-90 sek. 10 sek. Den tiden som dörren är helt öppen på innan den stänger igen. Extra hålltid Utökad håll- / paustid 1-90 sek. 20 sek. När funktionsläge är aktiverat och dörren öppnas genom ett kommando på ingångarna kommer den att stängas efter extra hålltidens slut. Vanlig hålltid för resterande kommandon (radar, push & go, fjärrkontroller). Funktion Arbetsläge Värde IP Definition Returfjäder i MIAUTOMATISK Standard värde 0-100% 10% Förklaring Anger punkten i procent av rörelsemomentet där motorn ska börja hjälpa till under stängningen. Om parametern är inställd på 3% av stängningen så kommer motorn att hjälpa till att stänga dörren sista biten. Det här är användbart i situationer där friktion mot dörrkarmen uppstår, där man har olika typer av elektrisk låsning eller där vinden kan påverka att dörren inte stänger. Värdet 0% betyder att den stänger endast med fjäder. Värdet 100% betyder att den stänger med motorn. IM Definition Returfjäder i MIAUTOMATISK 0-100% 80% Anger hur mycket motorn ska hjälpa till under sista stängningen, gäller endast Semiautomatiskt läge. Reaktiv barriär Öppning och stängning i AUTOMATISK Öppning i MIAUTOMATISK 0,1-2 sek. 0,5 sek. HINDERUPPTÄCKT SNABBT HINDERUPPTÄCKT LÅNGSAMT 0,1 sek sek. Reaktionshastighet vid hinderupptäckt under öppningen. Högre värde av parametern gör att automatiken upptäcker hinder långsammare. Hindertyp B1 Öppning och stängning i AUTOMATISK & MIAUTOMATISK 0-100% 50% Skillnaden på hastigheten vid hinderupptäckt. Den här inställningen anger hur mycket hastighet i procent som automatiken måste tappa innan den känner igen ett hinder. Den här hinderupptäckten visas i displayen som hindertyp B1. Hindertyp B2 Öppning och stängning i AUTOMATISK & MIAUTOMATISK 0-100% 15% Skillnaden på strömförbrukningen vid hinderupptäckt. Den här inställningen anger hur mycket strömförbrukningen i procent måste ändras innan den känner igen ett hinder. Den här hinderupptäckten visas i displayen som hindertyp B2. Direkt Öppning Öppning och stängning i AUTOMATISK Öppning i MIAUTOMATISK 0,00-0,5 Beräknas själv av systemet under autokalibreringen. ÖPPNING ÖPPNING SNABBT LÅNGSAMT min 0, ,5 max Direkt Stängning Öppning och stängning i AUTOMATISK Öppning i MIAUTOMATISK 0,00-0,5 Beräknas själv av systemet under autokalibreringen. STÄNGNING STÄNGNING SNABBT LÅNGSAMT min 0, ,5 max 20
21 STEG VI : AVANCERADE INSTÄLLNINGAR DIGIWAY-SR är utrustad med många justerbara inställningar för att passa till olika typer av installationer. I Huvudmenyn välj undermenyn Avancerade inställningar för fler justeringsmöjligheter. 1) Elslutbleck tid Elslutbleck tid...0,5 C. Det är möjligt att justera släpp tiden på elslutblecket från 0,1 till 40 sek. för att passa olika funktioner. Använd UPP och NED knapparna för att öka eller minska värdet och bekräfta med OK. Standardvärde = 0,5 Sek 2) ELS avlast. tid ELS avlast. tid...0,5 C. Elslutsblecks avlastningen, när det är aktiverat gör den så att automatiken drar dörren emot sig och på så sätt släpper spänningen på elslutblecket. Det är möjligt att justera tiden för denna åtgärd från 0,1 till 40 sek. för att passa olika funktioner. Använd UPP och NED knapparna för att öka eller minska värdet och bekräfta med OK. Standardvärde = 0,5 Sek 3) ELS avlast. vridmom. ELS avlast. vridmom....20% Det är möjligt att anpassa vridmoment på motorn när Elslutblecks avlastningen används. Detta justeras beroende på det mekaniska motståndet på dörren. Använd UPP och NED knapparna för att öka eller minska värdet och bekräfta med OK. Standardvärde = 20%. 4) Öpp. fördröjning Öpp. fördröjning...0 C. Det är möjligt att lägga till en kort startfördröjning på dörren till automatiken så att kolven kan dras helt tillbaka för att låsa upp dörren. Detta kan vara användbart när du använder motoriserade lås. Använd UPP och NED knapparna för att öka eller minska tiden och bekräfta med OK. Tiden kan vara mellan 0,1 till 40 sek. Standardvärde = 0 Sek LÅS MOTOR Fördröjn. START Notering : Den har inställningen är aktiv även om Elektrisk Låsning är AV. Om du har en dubbeldörr så kan denna användas för att öka fördröjningen innan SLAV dörren öppnas. 5) Vinds. vridmom. Vinds. vridmom....12% Det är möjligt att anpassa vridmoment på motorn när vindstopp är aktiverat. Detta gör det möjligt att ändra värdet på kraften som håller igen dörren vid vind. Detta kommer att öka kraften vid stängningen med den kraften som returfjädern förser. Använd UPP och NED knapparna för att öka eller minska värdet och bekräfta med OK. Standardvärde = 50%. 6) Dynamisk paus Dynamisk paus PÅ / AV Dynamisk paus är en funktion som ökar den inställda hålltiden. När funktionen är aktiverad ger den en ökning på 1 sek varje gång som någon öppnar dörren i stängningsfasen eller om ett hinder upptäcks och återställs när dörren har gått en hel cykel. Bra funktion vid hög trafik, men kräver sensorer för en säker drift. Använd UPP och NED knapparna för att ändra värdet och bekräfta med OK. Standardvärde = AV 21
22 STEG VI : AVANCERADE INSTÄLLNINGAR ( FORTSÄTTNING ) 7) Uteslut. FTC-S vägg utesluten zon FTC-S aktiv zon dörr Uteslut. FTC-S Om dörren är intill en vägg och använder en fotocell kan det vara bra att ta bort åtgärden för fotocellen när dörren är nära väggen så att ett fullständigt öppnande av dörren kan ske. Ställ in zon bredden i procent med UPP och NER knapparna för att öka eller minska värdet. 000 = Dörr öppen 100 = Dörr stängd Exempel: Om du vill inaktivera fotocellen åtgärden när dörren är öppen på 80% av hela öppnandet, ange värdet till 20. VARNING: Den bortagna zonen kan bli mycket farlig eftersom den inte skyddas! 8) Nödutrymning Nödutrymning Dörr fri / Dörr öppen När brandlarms funktionen är aktiverad är det möjligt att ställa in typ av reaktion på dörren vid brandlarm (brandlarmskontakterna 3-4 ÖPPEN) Dörr fri = Vid brandlarm och strömbortfall blir dörren FRI: automatiken fungerar då som en dörrstängare och den hålls stängd av returfjädern. Dörr öppen = Vid brandlarm och strömbortfall öppnas dörren och stannar ÖPPEN så länge som C-NC kontakterna 3-4 är öppna eller funktionen är avaktiverad i menyn. Dörren stängd/låst = Dörren är stängd och låst Dörren stängd/olåst = Dörren är stängd men upplåst 9) Max hinderförsök Max hinderförsök När dörren möter ett hinder öppnas den igen omedelbart och stängs sedan långsamt. Om hindret finns kvar vid nästa öppning/stängning är rörelsen långsam för att undvika kollision. Det är möjligt att ställa in max antal försök som ska göras innan den ska stanna och vänta på ett kommando. Ändra värdet (från 1 till 256 ) med UPP och NED knapparna och bekräfta med OK. Värde 0 innebär ingen begränsning. Standardvärde = 100 försök. 10) Hinder funktion Hinder funktion Återöppna Efter upptäckten av ett hinder under stängningen reagerar automatiken på olika sätt enligt följande inställningar: ÅTERÖPPNA: Dörren skall återöppnas och efter hålltidens stängas STOPP & VÄNTA: Dörren stannar och efter hålltidens slut stängs dörren STOPP: Dörren stannar: Väntar på ett kommando för att öppna och ytterligare kommando för att återstänga. 11) Närmande hastighet Närmande hastighet...5 Det är möjligt att ändra ansats hastigheten under den sista biten av stängningen. Detta kan vara användbart om dörren stöter på något hinder/motstånd under den sista biten av stängningen. Standardvärde = 5. 12) Hinder upptäckt % Hinder upptäckt %...2% Det är möjligt att ändra upptäckten av ett hinder/motstånd i slut-stängningen av dörren, om den upptäcker ett hinder försöker den stänga ändå. Standardvärde = 2% 13) Min öppn. hastighet Min öppn. hastighet...5,0 Det är möjligt att ändra närmande hastighet under ÖPPNINGEN. Detta kan vara användbart om dörren finner viss friktion i den sista öppnande rörelsen. Standardvärde = 5,0. 14) % Min öppn. hastighet % Min öppn. hastighet...3% Det är möjligt att ändra procentsatsen på en fullständig öppning varefter hastigheten hålls vid det inställda värdet med parametern Min Öppn. Hastighet. Standardvärde = 3%. 22
23 STEG VI : AVANCERADE INSTÄLLNINGAR ( FORTSÄTTNING ) 15) Hinder hastighet Hinder hastighet: Snabbt Det är möjligt att ställa in typen av cykel efter upptäckten av ett hinder: SNABBT : Dörren håller en normal hastighet efter upptäckten av ett hinder LÅNGSAMT : Dörren håller en långsam hastighet efter upptäckten av ett hinder. 16) Extra stängn. kraft Extra stängn. kraft På / Av Det är möjligt att lägga till en högre STÄNGNINGSKRAFT för att kompensera eventuella motstånd eller obalans i dörrbladet. Aktivera (PÅ) eller Inaktivera (AV) med UPP eller NED knapparna och bekräfta med OK. Standardvärde = AV 17) Extra stäng. tid Extra stäng. tid...0 Sek. Denna funktion gör det möjligt att ställa in tidslängden för extra pulsen vid stängning. Ändra bara i specialfall då dörren blir trög i reaktionen. Standardvärde = 0 K. 18) Extra stäng. vrid.m. Extra stäng. vrid.m % Denna funktion gör det möjligt att ändra kraften vid stängning för att kompensera obalans eller motstånd i dörrbladet. Öka hellre vridmomentet än stängningstiden för en smidigare drift. Standardvärde = 20% 19) Test FTC Test FTC På / Av Det är möjligt att inaktivera testet för återöppna fotocell FTC (stängningssidan): OBRVERA!!: Om testet är INAKTIVERAT måste automatiken arbeta i låg energi läge. Annars fungerar den ej i enlighet med Standard EN ) Test FTC-S Test FTC-S På / Av Det är möjligt att inaktivera testet för stop fotocell FTC-S (öppningssidan): OBRVERA!!: Om testet är INAKTIVERAT måste automatiken arbeta i Låg Energi Läge. Annars fungerar den ej i enlighet med Standard EN ) Test FTC Fail Test FTC Fail Stopp / Låg Energi I händelse av fel på säkerhetssensorerna FTC är det möjligt att ställa in driftläge: STOP / rörelse i LÅG ENERGI 22) Test FTC-S Fail Test FTC-S Fail Stopp / Låg Energi I händelse av fel på säkerhetssensorerna FTC-S är det möjligt att ställa in driftläge: STOP / rörelse i LÅG ENERGI 23) Diameter Diameter ( M )...1,2 Mjukvaran kalkylerar själv minsta öppnings/stängningstid i händelse av fel när LÅG ENERGI är valt. Ställ in diameter för dörrblad ( i meter ) och vikt (i kg). 24) Vikt Vikt ( Kg ) Ställer in dörrens vikt i kg för att följa LÅG ENERGI kraven. 25) Autobroms 26) Latch ctrl pos 27) Latch ctrl vrid.m. Autobroms..90% Latch ctrl pos...0% Latch ctrl vrid.m....0% Justera autobromsen för att ändra stängningshastigheten i semiautomatiskt läge, bromsverkan kan du justera istället för att spänna om fjädern: 100% = max bromsverkan --> stänger väldigt långsamt. 0% = Ingen bromsverkan --> stänger väldigt snabbt. VARNING : om du har otillräcklig bromsverkan kommer dörren att slå hårt emot karmen! Lägg till en extra kraft under ÖPPNINGEN : När den extra kraften ska tillämpas anges i % av dörrens öppningsvinkel, det finns en separat inställning för vridmoment. Användbart där det finns friktion i dörren. Standardvärde = 0% Lägg till extra vridmoment under ÖPPNINGEN : ange hur mycket vridmoment som ska användas. Standardvärde = 0% 23

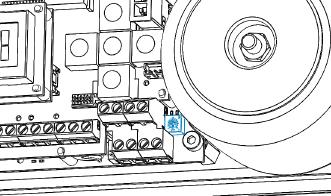

24 Stängningshastighet i STRÖMLÖST LÄGE När automatiken är i strömlöst läge så ställs stängningshastigheten in av hur mycket man har spännt fjädern, det är möjligt att justera hastigheten med hjälp av en potentiometer, trots att strömmen är bortkopplad. Stängningshastighet LÅNGSAM SNABB Lägg till / Ta bort sändare Enheten är utrustad med ett säkerhetsprotokoll: superhetherodyne AM mottagare med Keeloq Hopping code. Genom sändare menyn är det möjligt att administrera minnet för mottagaren som kan lagra upp till 50 fjärrkontroller (TX). Huvudmeny Sändare meny Sändare meny Lägg till Tryck sändare knapp för att lägga till Sändare meny Ta bort Tryck sändare knapp för att ta bort Att memorera en sändare: välj Lägg till i menyn Sändare Meny och tryck OK. I meddelandet Tryck Sändare knappen för lägga till, tryck på knappen för den sändare som ska memoreras. Om allt är korrekt visas serienumret för sändaren på LCD skärmen. Om sändaren redan finns i minnet kommer följande meddelande visas: Sändare redan inlagd. Vill du ta bort en sändare välj alternativet Ta bort från menyn Sändare Meny och tryck OK. När meddelandet Tryck Sändare knappen för att ta bort kommer upp, tryck på knappen på den sändare som ska tas bort. Om allt är korrekt kommer följande medelande att visas på LCD skärmen: Sändare Borttagen. För att radera den första sändaren räcker det att trycka på en knapp. För att radera andra sändare måste du trycka varje knapp för sig. Sändare meny Ta bort alla För att ta bort hela databasen välj alternativet Ta bort alla från menyn Sändare meny och tryck OK. När meddelandet Ta bort allt från databas kommer upp, tryck på OK och minnet kommer att raderas helt. Ta bort allt från databasen? OBRVERA : Att även 4-kanals sändare, som används för att navigera genom menyn, kommer att tas bort. Navigeringen är möjligt endast med knapparna på tangentbordet eller efter memorering av en ny 4-kanals sändare har installerats på första minnesplatsen. 24
25 Enheten har två olika räknare : Total räknare och Service räknare Service meny Total räknaren registrerar antalet cykler som automatiken har gjort : Den kan bara återställas med fabriksåterställning. Den räknar bara de cykler som gjorts med öppning+paus+stängning, utan någon hingerupptäckt. Värdet på denna räknare kan ses i menyn INFORMATION : se sidan 26. Service räknaren kan användas till att sätta service intervallen och den kan återställas efter att servicen är utförd. Huvudmeny Service (1) Service Räknare Räknare 0 (2) Service Intervall Lösenord 1111 Intervall 0500 (3) Service Återst. räknare Lösenord 1111 Bekräfta service Återst. räknare? (4) Service Byt lösenord Lösenord 1111 Nytt lösenord 0000 Bekräfta lösenord 0000 NOTERING (1) : Service räknarens antal; (2) : Intervall : är antalet N cykler som automatiken skall göra innan den visar att det är dags för service : dioden blinakar RÖTT SAKTA Skriv in det fyrsiffriga lösenordet. Om Intervall = 0 ( fabriksinställning ) påkallar aldrig automatiken service. (3) : Återställ service räknaren : denna måste återställas efter service är utför och då lyser dioden GRÖNT Skriv in det fyrsiffriga lösenordet. (4) : Byt lösenord. FABRIKSINSTÄLLT = Skriv in det nuvarande fyrsiffriga lösenordet. Skriv sedan in det nya lösenordet och bekräfta det genom att skriva in det igen. 25
26 Information Uppställning i displayen M / S o O c C B 1,2,3,4,5,f b s M i I U J/E Master / Slav Öppning Öppen Stänger Stängd Hinder Hinder typ Starta om för hinder Stopp Motor Öppning cykel Stängning cykel Elslutbleck ELS Avlastning F R K I Händelse Öppna Stäng Broms Klar FMoOcCBXbsMiIUJ P= V=-00.0 Position (+/-) P: anger dörrens position i grader jämfört med (000) som bör vara dörrens stängda läge. Has: rpm/10 V: anger hastigheten av dörren Information SW Tillverkning WadoPlus v2.0a gg/mmm/aaaa Programversion och datum Information Räknare N cykler Räknaren loggar varje enskild öppning/stängning av dörren. Användbar vid serviceunderhåll och garantifrågor. Fabriksåterställning Om inställningarna av parametrarna misslyckats, är det möjligt att återfå fabriksinställningarna med hjälp av undermenyn Fabriks inst. i Huvudmenyn. Efter genomförandet av denna funktion, kommer alla parametrar återställas till fabrikens värde. Se varje funktion för standard värderna. Huvudmeny Fabriks inst. Återställning fabriksinst. Är du säker? Tryck OK för att fortsätta eller ESC för att avsluta utan någon åtgärd. När återställning av systemet till fabriksinställningarna är gjord, kan automatiken köra dörren men utan att använda värderna som beräknades under Steg III dörrkalibrering. För att komma tillbaka till föregående driftläge är det nödvändigt att göra Steg III igen. Dörr gränserna/inställningarna (Dörr stängd och Dörr öppen) förblir desamma. Fjärrkontrolls minnet är totalt rensat. Systemåterställning Det är möjligt att ge en återställning av systemet, vilket motsvarar en power off + power-on, som finns i Huvudmenyn under System åters. När systemet återställs visar LCD skärmen mjukvara informationen, parametrar tillstånden och fria minnes platser för sändare. Denna funktion ändrar inte värdet av parameter utom (I och i) som kommer att beräknas om under de kommande två cykler. Huvudmeny System åters. Bekräfta system åters. Är du säker? Utför endast systemåterstälning när dörren är STÄNGD 26
27 Underhåll och skötsel En dörrmiljö som använder en behöver regelbunden kontroll (minst var 12 månad) enligt följande punkter: 1) Kontrollera dörrens balansering och gångjärnens funktionalitet 2) Glidarm: 2A) Kontrollera att glidskenan sitter fast ordentligt i dörrbladet och är horisontellt monterad 2B) Kontrollera flytet i glidskenan 2C) Kontrollera drivaxelbulten på huvudarmen 2D) Kontrollera hållbarheten i länkarmen 2E) Eventuell rengöring av skenan 3) Vridarm: 3A) Kontrollera dörrfästet på dörren 3B) Kontrollera funktionen i vinkelfästet 3C) Kontrollera drivaxelbulten på huvudarmen 3D) Kontrollera hållbarheten i ledarmen och länkarmen (två M5 x 12 skruvar) 4) Kontrollera M6x20 skruven som håller ihop motortappen med mekaniken 5) Kontrollera infästningen av automatiken mot monteringsplattan och även mot väggen 6) Kontrollera om det finns slitage runt dörrbladet och dess foder 7) Kontrollera funktionerna hos kringutrustning (radar, elslutbleck eller magnet) 8) Vid par-/dubbeldörr med överlappande funktion, kontrollera synkroniseringen av de två dörrbladen Användarinstruktioner Om dörren fungerar ordentligt lyser ledlampan med ett FAST GRÖNT SKEN Hur man öppnar dörren Enligt den kringutrustning som är installerad kan dörren öppnas av följande enheter: ÖPPNAKNAPP FJÄRRKONTROLL RADAR ( INTERN / EXTERN ) MANUELLT TRYCK PÅ DÖRREN FÖR ATT ÖPPNA ELLER STÄNGA TRYCK PÅ NER KNAPPEN PÅ 5-KNAPPARS TANGENTBORDET Hur man sätter dörren i automatiskt eller semiautomatiskt läge Flytta den externa driftsättaren till läge I---> Ledlampan lyser GRÖNT I 0 II DÖRR UPPSTÄLLD MANUELL Hur man sätter dörren i uppställt läge Flytta den externa driftsättaren till läge II ---> Ledlampan lyser ORANGE AUTOMATISK eller MIAUTOMATISK Hur man sätter dörren i manuellt läge Flytta den externa driftsättaren till läge 0 --> Ledlampan släckt Hur man förser dörren i nattläge ( när det är inkopplat ) Flytta den externa driftsättaren till läge I ---> Ledlampan BLINKAR ORANGE 27
28 Extranet : CDVI_IM 09 ÅTERFÖRSÄLJARE CDVI Group FRANKRIKE (Huvudkontor) Tel: +33 (0) CDVI FRANKRIKE + EXPORT Tel: +33 (0) CDVI ITALIA Tel: CDVI AMERICAS [KANADA - USA] Tel: +1 (450) CDVI BENELUX [BELGIEN - HOLLAND - LUXEMBURG] Tel: +32 (0) CDVI SUIS Tel: +41 (0) CDVI CHINA Tel: +86 (0) /82 CDVI IBÉRICA [SPAINEN - PORTUGAL] Tel: +34 (0) CDVI MAROC Tel: +212 (0) CDVI SWEDEN [SVERIGE - DANMARK - NORGE - FINLAND] Tel: +46 (0) CDVI UK [UNITED KINGDOM - IRELAND] Tel: +44 (0) All information i detta dokument (foton, ritningar, funktioner, mått mm) kan komma att ändras utan förvarning The installer s choice
