Inställningar hos klienter som behövs för BankIR 2.0.

Transkript

1 X-emulering Inställningar hos klienter som behövs för 2.0. Denna del beskriver vad som skall ställas in och vad som inträffar om man inte utför inställningarna. Därefter följer en kort teknisk beskriv-ning på varför dessa inställningar måste göras. Sist kommer beskrivningar som visar hur du gör inställningarna i olika X-servrar, Reflection och XVision 5.6/7.0 samt vanliga X-terminaler. Det finns också en kort beskrivning av hur du arbetar med CDE (Common Desktop Environment). Teknisk Beskrivning. X-windows använder sig av så kallade X-resurser. CDE som V2.0 är baserat på, laddar vissa X-resurser med default-värden. Om man inte loggar in med CDE:s dtlogin, kommer inte dessa värden att sättas och applikation ser underlig ut. CDE har en egen uppsättning fonter, och -applikationen är gjord för dessa. De ikoner som finns i CDE:s application manager och som används för att starta olika delar i, är ihopkopplade med CDE:s filemanager som är intimt ihopkopplade med den miljö som fås när du loggar in med dtlogin. Långsamma nätverk, (WAN). Eftersom grafiken till CDE-miljön laddas via nätverket kan starten av programmet ta mycket lång tid om användaren är ansluten till ett långsamt nätverk. Det gäller i dagsläget användare utanför lantmäteriverket i Gävle. För att snabba upp detta finns ett alternativ till CDE som ger en godtagbar uppkopplingstid men en något primitivare användarmiljö. Vi kan kalla den inställningen _Meny. Båda alternativen beskrivs nedan. X-emulering 1

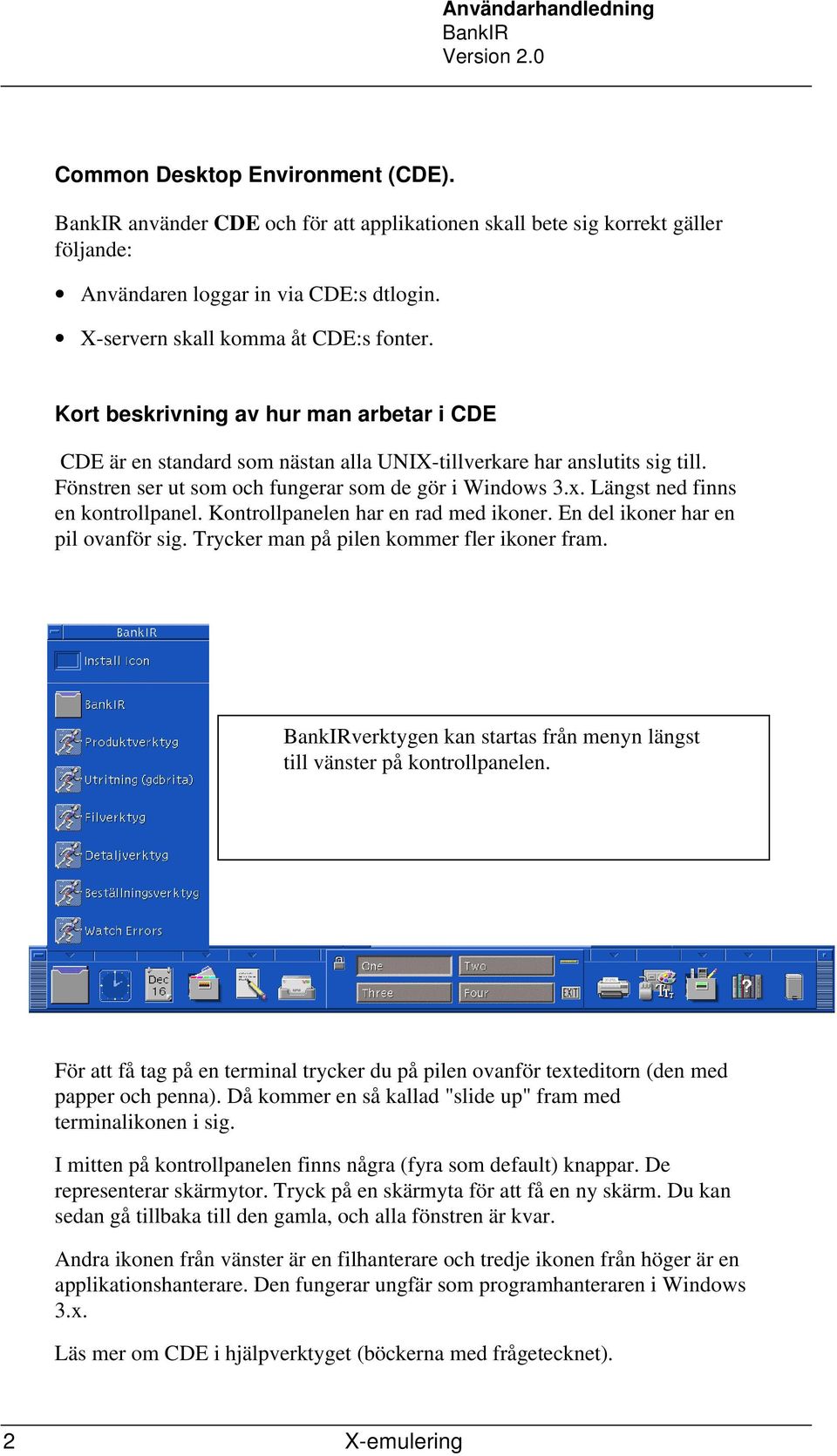

2 Common Desktop Environment (CDE). använder CDE och för att applikationen skall bete sig korrekt gäller följande: Användaren loggar in via CDE:s dtlogin. X-servern skall komma åt CDE:s fonter. Kort beskrivning av hur man arbetar i CDE CDE är en standard som nästan alla UNIX-tillverkare har anslutits sig till. Fönstren ser ut som och fungerar som de gör i Windows 3.x. Längst ned finns en kontrollpanel. Kontrollpanelen har en rad med ikoner. En del ikoner har en pil ovanför sig. Trycker man på pilen kommer fler ikoner fram. verktygen kan startas från menyn längst till vänster på kontrollpanelen. För att få tag på en terminal trycker du på pilen ovanför texteditorn (den med papper och penna). Då kommer en så kallad "slide up" fram med terminalikonen i sig. I mitten på kontrollpanelen finns några (fyra som default) knappar. De representerar skärmytor. Tryck på en skärmyta för att få en ny skärm. Du kan sedan gå tillbaka till den gamla, och alla fönstren är kvar. Andra ikonen från vänster är en filhanterare och tredje ikonen från höger är en applikationshanterare. Den fungerar ungfär som programhanteraren i Windows 3.x. Läs mer om CDE i hjälpverktyget (böckerna med frågetecknet). 2 X-emulering

3 Beskrivning av inställningar för Reflection och CDE Första gången: Välj Reflection X i startmenyn (Start Program Reflection - Reflection X). Connection: 1. Välj i Connection-menyn: New XDMCP 2. Method: Direct 3. Hostname: Inom lanmäteriet används oftast mima.lmv.lm.se om du kör produktion. X-emulering 3

4 Settings. 1. Gå till menyn Settings och välj Fonts. Font path 1. Base directory: Sökväg till fontkatalogen. 2. Subdirectories and font servers: tcp/mima.lmv.lm.se: Storage directory for font server fonts: Sökväg till cashen, fylls i av programmet. 4. Options enl. ovan. 5. Tryck OK 4 X-emulering

5 Window 1. Gå till menyn Settings och välj Window manager. 2. Markera enligt ovan, Microsoft Windows Desktop, microsoft Window samt Allow remote window manager. 3. Tryck OK. X-emulering 5

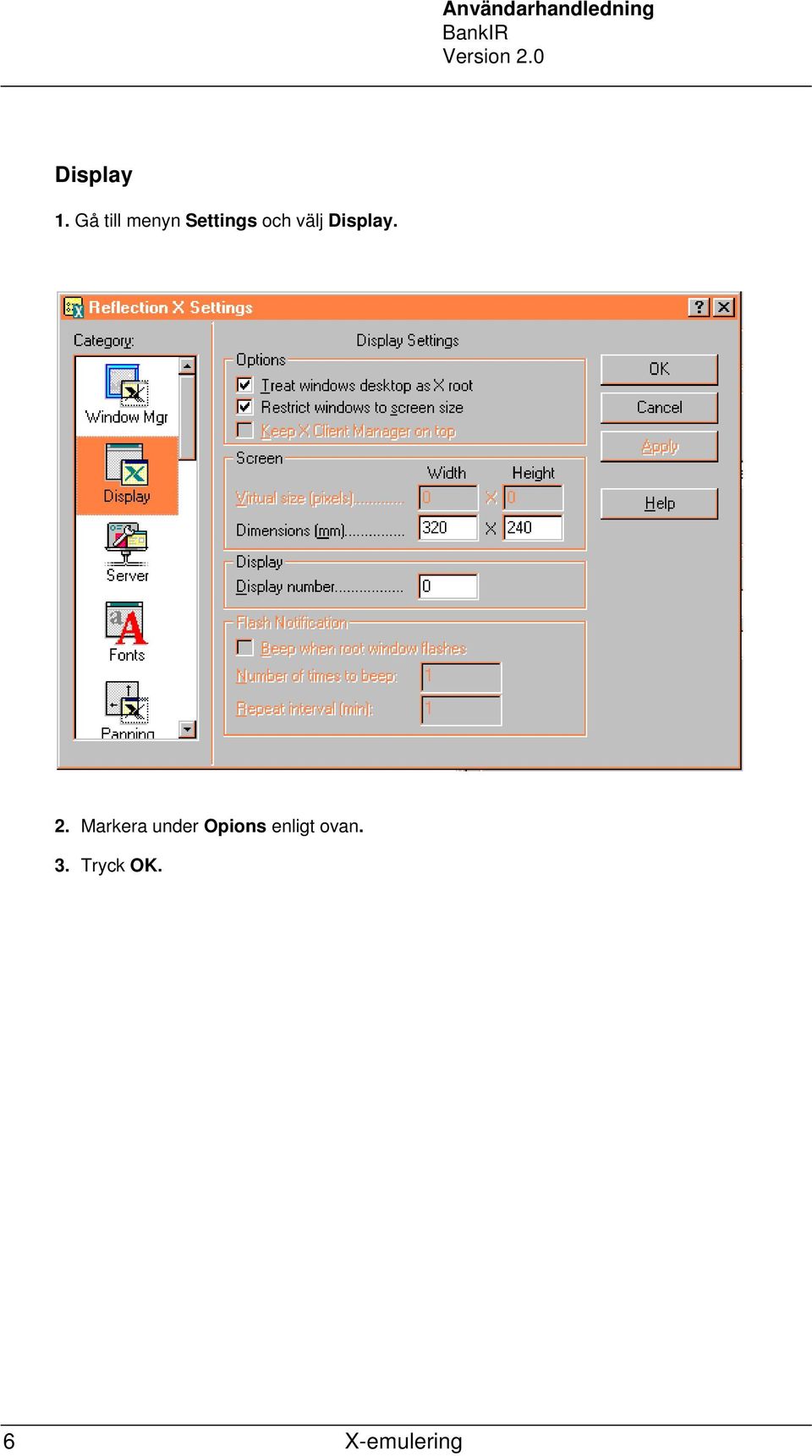

6 Display 1. Gå till menyn Settings och välj Display. 2. Markera under Opions enligt ovan. 3. Tryck OK. 6 X-emulering

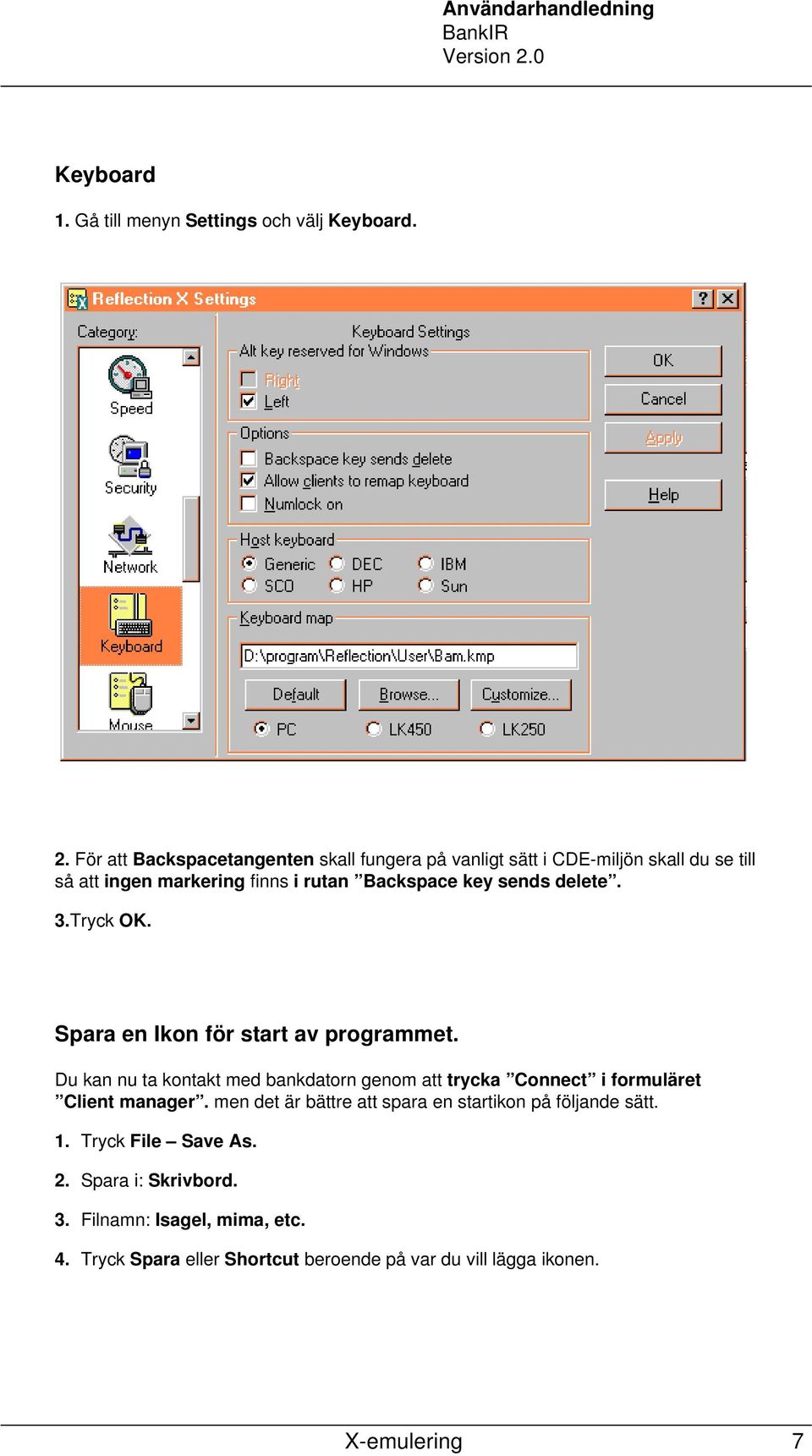

7 Keyboard 1. Gå till menyn Settings och välj Keyboard. 2. För att Backspacetangenten skall fungera på vanligt sätt i CDE-miljön skall du se till så att ingen markering finns i rutan Backspace key sends delete. 3.Tryck OK. Spara en Ikon för start av programmet. Du kan nu ta kontakt med bankdatorn genom att trycka Connect i formuläret Client manager. men det är bättre att spara en startikon på följande sätt. 1. Tryck File Save As. 2. Spara i: Skrivbord. 3. Filnamn: Isagel, mima, etc. 4. Tryck Spara eller Shortcut beroende på var du vill lägga ikonen. X-emulering 7

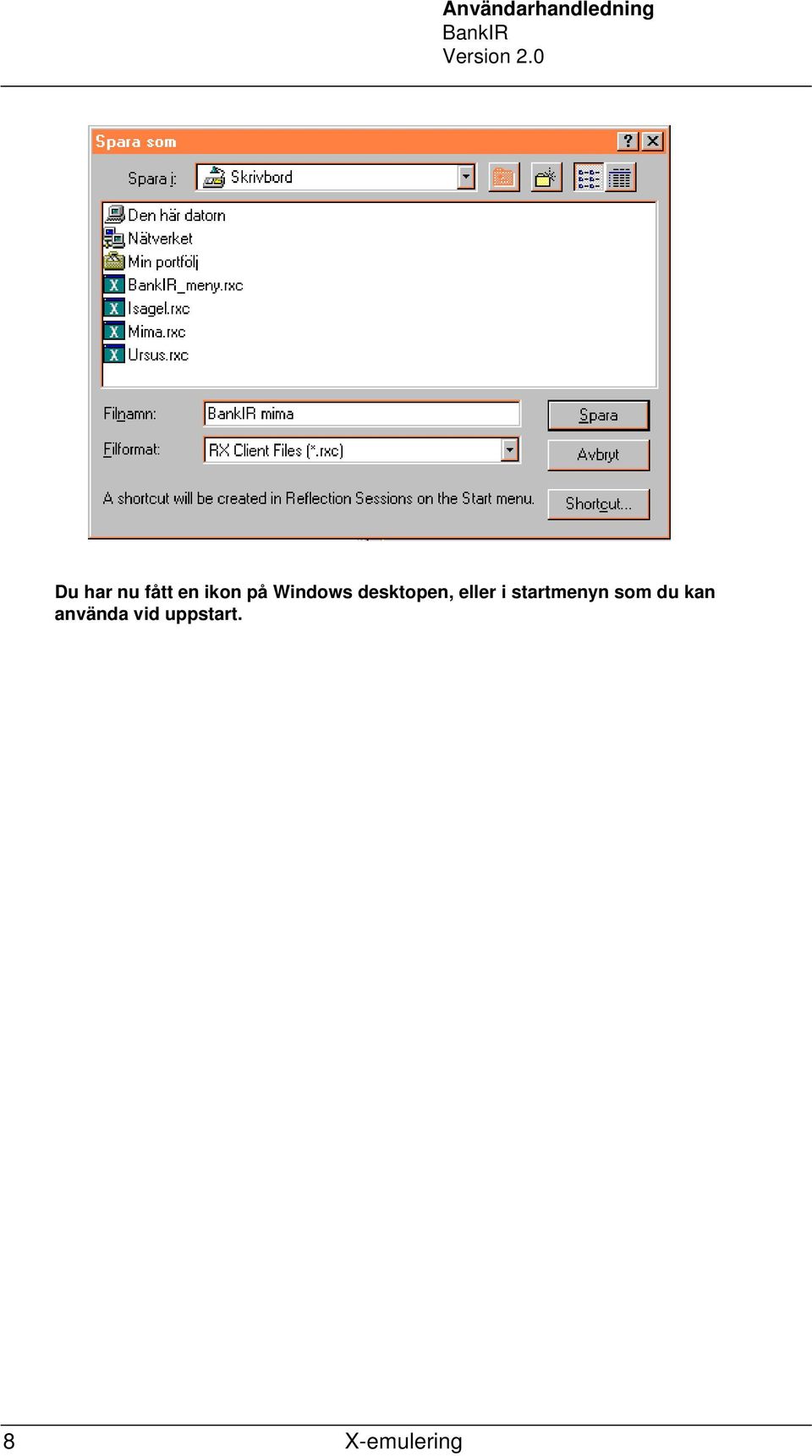

8 Du har nu fått en ikon på Windows desktopen, eller i startmenyn som du kan använda vid uppstart. 8 X-emulering

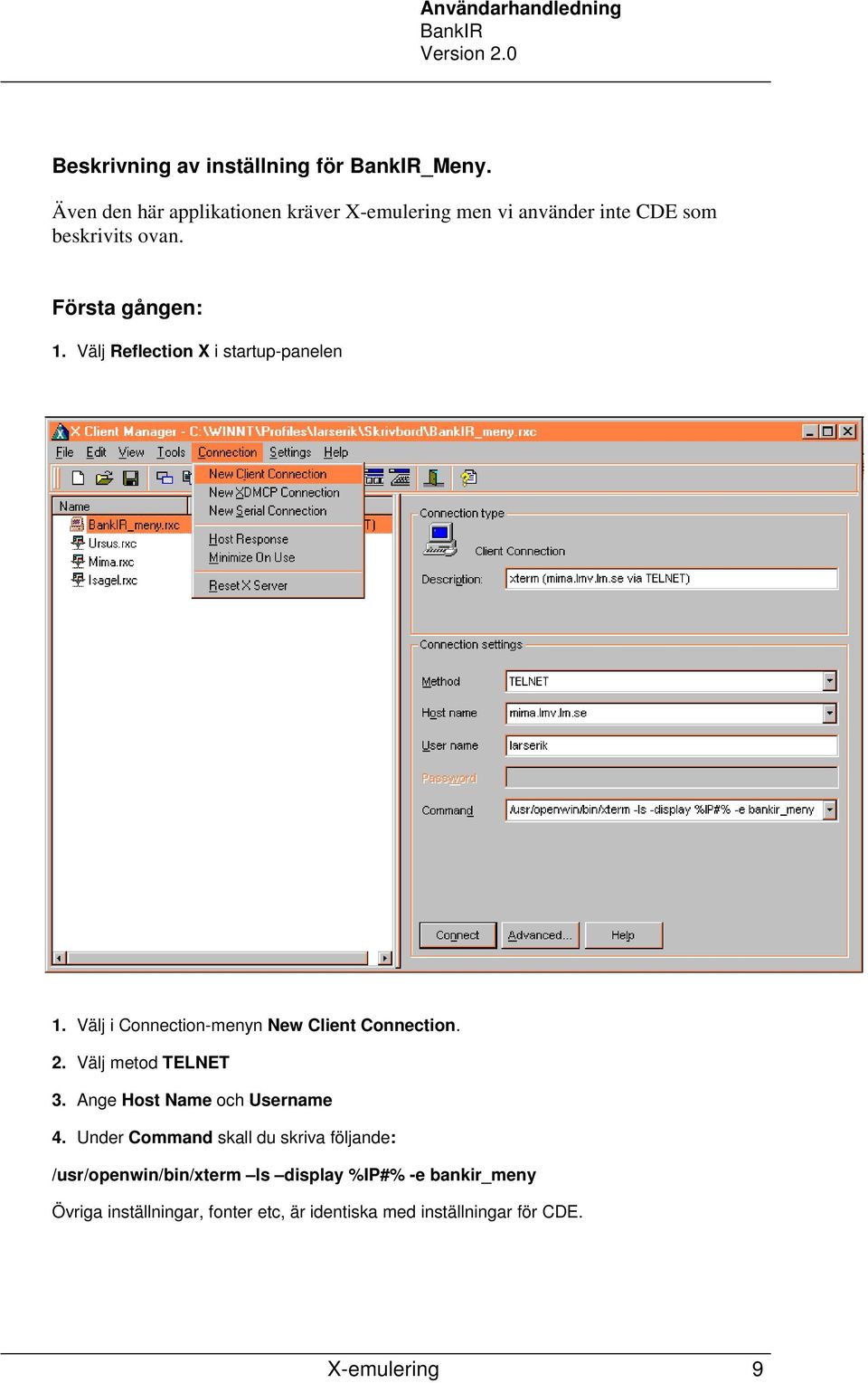

9 Beskrivning av inställning för _Meny. Även den här applikationen kräver X-emulering men vi använder inte CDE som beskrivits ovan. Första gången: 1. Välj Reflection X i startup-panelen 1. Välj i Connection-menyn New Client Connection. 2. Välj metod TELNET 3. Ange Host Name och Username 4. Under Command skall du skriva följande: /usr/openwin/bin/xterm ls display %IP#% -e bankir_meny Övriga inställningar, fonter etc, är identiska med inställningar för CDE. X-emulering 9

10 Spara inställningar - Ikon 1. File Save As. 2. Spara i: Skrivbord 3. Filnamn: Bankir_meny Du har nu fått en ikon på Windows-desktopen som du kan använda vid uppstart. -Menyn: 10 X-emulering

11 X-emulering 11

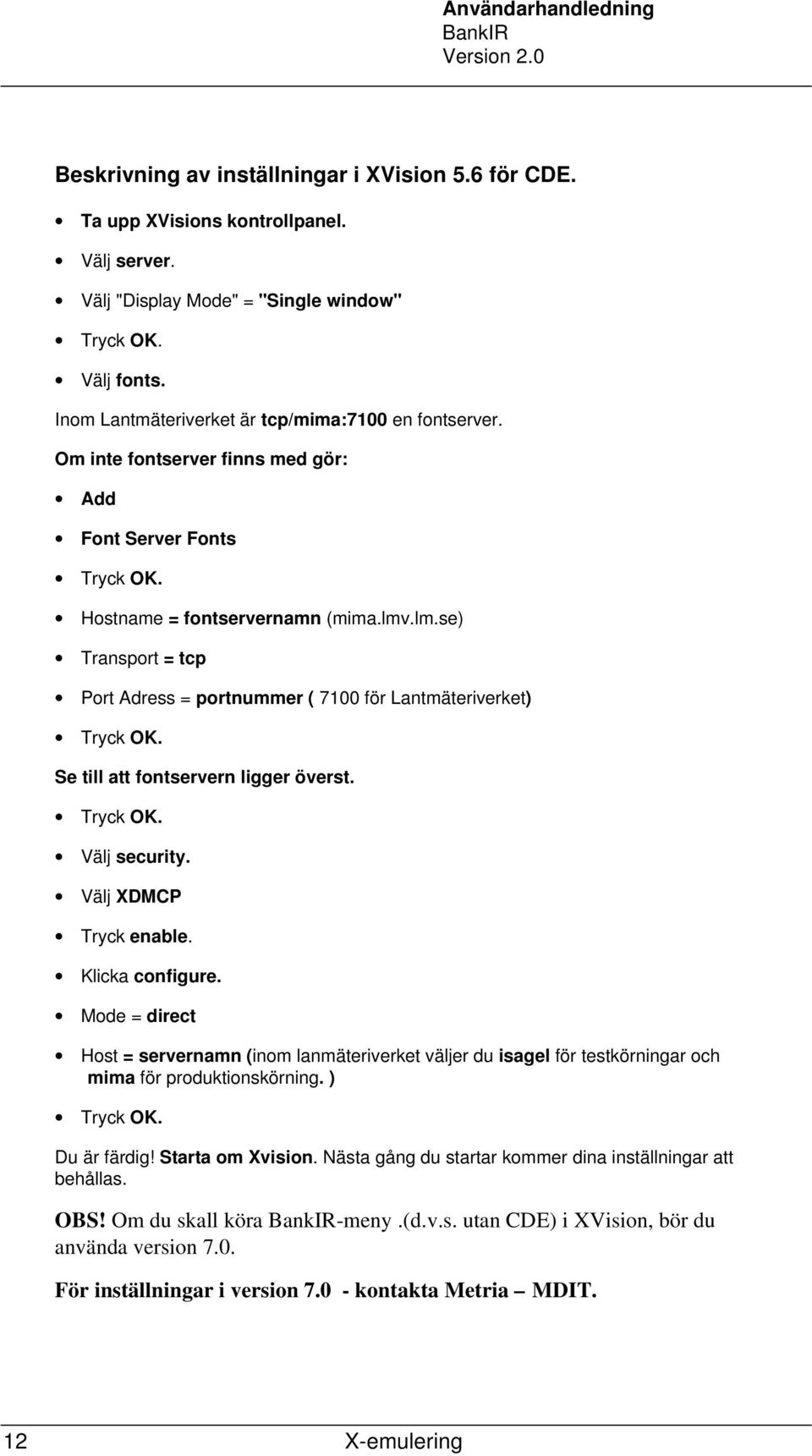

12 Beskrivning av inställningar i XVision 5.6 för CDE. Ta upp XVisions kontrollpanel. Välj server. Välj "Display Mode" = "Single window" Tryck OK. Välj fonts. Inom Lantmäteriverket är tcp/mima:7100 en fontserver. Om inte fontserver finns med gör: Add Font Server Fonts Tryck OK. Hostname = fontservernamn (mima.lmv.lm.se) Transport = tcp Port Adress = portnummer ( 7100 för Lantmäteriverket) Tryck OK. Se till att fontservern ligger överst. Tryck OK. Välj security. Välj XDMCP Tryck enable. Klicka configure. Mode = direct Host = servernamn (inom lanmäteriverket väljer du isagel för testkörningar och mima för produktionskörning. ) Tryck OK. Du är färdig! Starta om Xvision. Nästa gång du startar kommer dina inställningar att behållas. OBS! Om du skall köra -meny.(d.v.s. utan CDE) i XVision, bör du använda version 7.0. För inställningar i version kontakta Metria MDIT. 12 X-emulering
