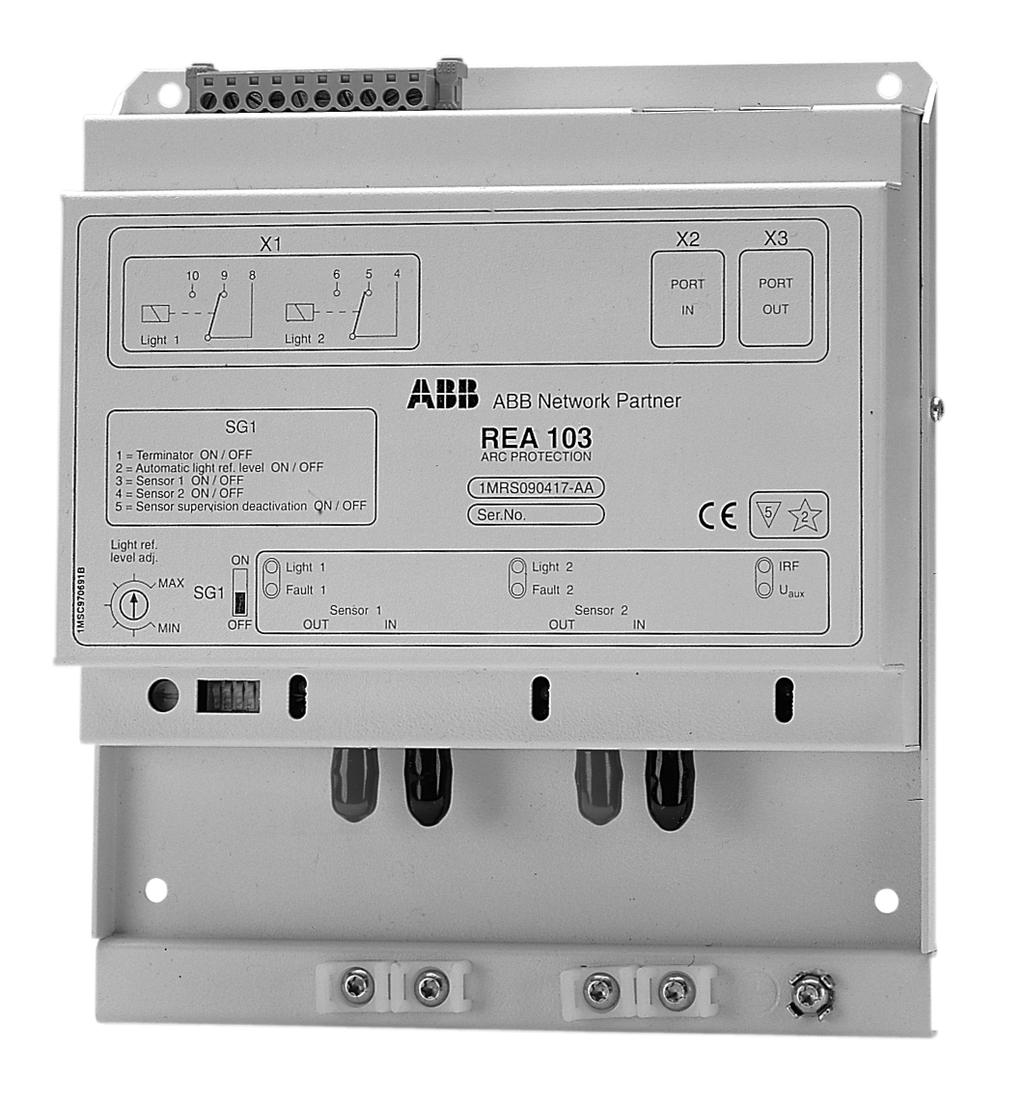

1 Utbyggnadsenhet REA 103 Place picture on the master page and delete this text.

2

3 1MRS MUM Utgiven: Version: B/ Övers. av version: C/ Utbyggnadsenhet REA 103 Innehållsförteckning 1. Allmänt om denna manual Copyright Varumärken Referensuppgifter Dokumentrevisioner Allmänt Egenskaper Säkerhetsinformation Anslutningsschema Funktionsbeskrivning Lysdiodsindikering IN- och OUT-portarnas funktion Självövervakningsenheten Frontpanelen Lysdiodernas och omkopplarnas funktioner Anslutningar Anslutningar för sensorfiber 1: Idrifttagning Underenhetens inställningar Testning av ljusbågsskyddets nivå Inställning av ljussignalens referensnivå Mått- och monteringsritningar Tekniska data Beställningsinformation...17

4 REA 103 Utbyggnadsenhet 1MRS MUM 1. Allmänt om denna manual 1.1. Copyright 1.2. Varumärken ABB Oy förbehåller sig rätten att ändra information i detta dokument utan föregående meddelande. ABB Oy åtar sig inget ansvar för fel som kan förekomma i detta dokument. Under inga omständigheter ska ABB Oy hållas ansvarigt för några som helst direkta, indirekta, särskilda, tillfälliga eller medelbara skador som uppkommit till följd av användning av detta dokument. ABB Oy ska inte heller hållas ansvarigt för tillfälliga eller medelbara skador som uppkommit till följd av användning av mjukvara eller hårdvara beskriven i detta dokument. Reproduktion eller kopiering av detta dokument eller delar därav utan skriftlig tilllåtelse från ABB Oy är förbjuden och dokumentets innehåll får inte vidarebefordras till tredje part eller användas på annat orättmätigt sätt. Mjukvaran eller hårdvaran beskriven i detta dokument tillhandahålls under licens och får endast användas, kopieras eller visas i enlighet med de villkor en sådan licens medför. Copyright 2004 ABB Oy Samtliga rättigheter förbehålles. ABB är ett registrerat varumärke för ABB-gruppen. Alla andra varumärken eller produktnamn som nämns i detta dokument kan vara varumärken eller registrerade varumärken, som ägs av respektive innehavare. 4

5 1MRS MUM Utbyggnadsenhet REA Referensuppgifter Manualens namn REA 10_ Technical Overview Brochure REA 101 REA 105 REA 107 MRS-nummer 1MRS MBG 1MRS MUM 1MRS MUM 1MRS Dokumentrevisioner Version Datum Översättning av version A Översättning av den engelska A-versionen från B Översättning av REA 103, Arc Protection Relay, Operator s manual (1MRS MUM), version B/ Allmänt REA 103 är en underenhet planerad att användas tillsammans med ljusbågsreläet REA 101. Enheten har till uppgift att upptäcka ljus och förse reläet REA 101 med uppgifter om detta. Med hjälp av underenheter kan det skyddade området förstoras och delas in i mindre områden Egenskaper Två sensorfibrer för ljusbågsdetektering, sling- eller radiellt formade Två signalreläer för varje sensorfiber. Reläerna aktiveras av ljus som uppfångats av sensorfibern. Två RJ-45-portar för sammanlänkning av reläet REA 101 och underenheter. Självövervakningsenhet (IRF) för övervakning av driftsspänningar och sensorfiberslingor. 5

6 REA 103 Utbyggnadsenhet 1MRS MUM 2. Säkerhetsinformation! Nationella och lokala elsäkerhetsföreskrifter skall alltid iakttas Farliga spänningar kan uppträda i kontakterna, trots att matningsspänningen är frånkopplad. Terminalens hölje skall alltid jordas på vederbörligt sätt. Endast kompetenta elektriker har rätt att utföra installationer. Sensorfibrer skall behandlas varsamt och enligt tillverkarens anvisningar. Inställningar och ändringar i konfigurationen måste göras med matningsspänningen (U aux ) frånkopplad. Störningar kan uppträda om ändringar görs med matningsspänningen tillkopplad. 6

7 1MRS MUM Utbyggnadsenhet REA Anslutningsschema X IN sensor 1 OUT SG1/ 3 Ljusdetektor och testning SG1/ 5 Light1 Light2 SG1/ 4 SG1/ 2 IN sensor 2 Ljusdetektor och testning OUT SG1/ 1 PORT X2 IN PORT X3 OUT Kabelanslutningsblock light Spänningskälla lohko3 Fig Anslutningsschema för REA 103 7

8 REA 103 Utbyggnadsenhet 1MRS MUM 4. Funktionsbeskrivning 4.1. Lysdiodsindikering Sensorfibererna 1 och 2 tas i bruk med hjälp av omkopplarna SG1/3-4. Ljuset som sensorfibrerna fångar upp förstärks och jämförs med antingen en automatisk eller en manuellt inställd referensnivå. Om referensnivån överskrids, genereras ljussignal och sensorfiberns signalrelä Light 1/2 aktiveras under ca 0,5 sekunder. Ljussignalen överförs via porten IN och bussen till centralenheten REA 101. Vid utlösning indikerar centralenheten att utlösning skett och signalreläet låses i aktiverat tillstånd. Ifall ingen utlösning sker, återställs signalreläet. För val av automatisk eller manuellt inställdreferensnivå används omkopplaren SG1/2. Enheten bildar själv den automatiska referensnivån utgående från intensiteten i bakgrundsbelysningen mätt med sensorfibern. Potentiometern Light Ref. Level Adj. på frontpanelen används för manuell inställning av referensnivån. Sensorfiberns tillstånd övervakas via en testpuls som regelbundet sänds genom fibern. Om testpulsen inte når fram till slingans andra ända med jämna mellanrum, aktiveras felindikeringslysdioden Fault1/2 samt IRF-indikatorn. Övervakningen av sensorfibrerna kan kopplas bort (omkopplaren SG1/5), vilket medger användning av en radiell, terminerad fiber IN- och OUT-portarnas funktion IN- och OUT-portarna är parallellkopplade. Anslutningskabeln från centralenheten REA 101 ansluts till porten IN och anslutningskabeln till följande underenhet går från porten OUT. Högst fem underenheter kan ked je kopplas till på centralenhetens port. Ändmotstånden bör vara inkopplade (omkopplare SG1/1) på den sista underenheten i kedjan. Detta gör att enheten REA 101 kan övervaka anslutningskabelns tillstånd. Om ändmotstånden lämnas oinkopplade, aktiveras felindikatorerna Port A/B Fault hos huvudenheten, IRF-indikeringslysdioden tänds och IRF-reläet återställs. Underenheten REA 103 behöver ingen egen spänningsmatning, utan får sin matningsspänning via centralenheten REA 101 via anslutningskabeln Självövervakningsenheten Förutom ovannämnda funktioner övervakar självövervakningssystemet enhetens driftspänningar och förhindrar att enheten fungerar, om det upptäcker ett fel i driftspänningarna. När IRF-indikeringen på underenheten REA 103 tänds, börjar lysdioden Port A/B Fault på reläet REA 101 blinka, IRD-indikeringslysdioden tänds och IRF-reläet återställs. 8

9 1MRS MUM Utbyggnadsenhet REA Frontpanelen X1 X2 X Port Port IN OUT Light 1 Light 2 ABB Network Partner SG1 1 = Terminator ON/OFF 2 = Automatic light ref level ON/OFF 3 = Sensor 1 ON/OFF 4 = Sensor 2 ON/OFF 5 = Sensor supervision deactivation ON/OFF REA 103 ARC PROTECTION 1MRS AA Ser. No 5 2 Light ref. level adj. ON MAX SG1 MIN OFF Light 1 Fault 1 Sensor 1 OUT IN Light 2 Fault 2 Sensor 2 OUT IN IRF Uaux paneli3 Fig Frontpanelen 4.5. Lysdiodernas och omkopplarnas funktioner Tabell U aux Light 1 Light 2 lysdiod för internt reläfel (IRF) Light Ref. Level Adj. Lysdioderna aktiverade Matningsspänningen är påkopplad. Sensorfiber 1 har upptäckt ljus. Sensorfiber 2 har upptäckt ljus. Självövervakningssystemet har upptäckt ett fel. (Felindikeringslysdioden Port A/B Fault på reläet REA 101 blinkar, IRFindikatorn är tänd och IRF-reläet har återställts.) Fault 1 + IRF Brott på sensorfiber 1. (sensorfibern kan eventuellt fortfarande upptäcka ljus mellan sensoringången och avbrottsstället.) Sändaren/mottagaren sönder. Fault 2 + IRF Brott på sensorfiber 2. (sensorfibern kan eventuellt fortfarande upptäcka ljus mellan sensoringången och avbrottsstället.) Sändaren/mottagaren sönder. Potentiometern används för manuell kompensation av bakgrundsbelysningen: - potentiometern är i användning, om omkopplaren SG1/2 är i OFF-läge. - potentiometern är inte i användning, om omkopplaren SG1/2 är i ON-läge. 9

10 REA 103 Utbyggnadsenhet 1MRS MUM Switchgrupp SG1: 1. Omkopplare 1 Terminator ON/OFF Omkopplaren i ON-läge: Ändmotstånden anslutna 2. Omkopplare 2 (Automatic light ref. level ON/OFF) Omkopplaren i ON-läge: Automatisk kompensering av bakgrundsbelysningen vald. (Potentiometern Light Ref. Level Adj. ej i bruk.) Omkopplaren i OFF-läge Manuell kompensering av bakgrundsbelysningen vald. (Potentiometern Light Ref. Level Adj. är i bruk) 3. Omkopplare 3 (Sensor 1 ON/OFF) (Sensor 2 ON/OFF) Omkopplaren i ON-läge: Sensorfiber 1 används för ljusbågsdetektering. 4. Omkopplare 4 (Sensor 2 ON/OFF) Omkopplaren i ON-läge: Sensorfiber 2 används för ljusbågsdetektering. 5. Omkopplare 5 (Sensor supervision deactivation ON/OFF) Omkopplaren i ON-läge: Ingen övervakning av sensorfibern, dvs. radiell fiber kan användas. Omkopplaren i OFF-läge Tillståndsövervakning via sensorfiberslinga är i användning. 10

11 1MRS MUM Utbyggnadsenhet REA 103 Anslutningar Anslutning X1: 1 Inte i användning 2 Inte i användning 3 Inte i användning 4 Light 2 gemensam Signalrelä, sensor 2 5 Light 2/NC Signalrelä, sensor 2 6 Light 2/NO Signalrelä, sensor 2 7 Inte i användning 8 Light 1 gemensam Signalrelä, sensor 1 9 Light 1/NC Signalrelä, sensor 1 10 Light 1/NO Signalrelä, sensor 1 Anslutningsportarna X2 och X3: X2 X3 Port IN Port OUT Anslutningar för sensorfiber 1: Sensor 1 Sensor 1 OUT IN Anslutningar för sensorfiber 2: Sensor 2 Sensor 2 OUT IN 11

12 REA 103 Utbyggnadsenhet 1MRS MUM 5. Idrifttagning 5.1. Underenhetens inställningar Följande omkopplarinställningar bör göras när enheten tas i drift: Alla omkopplarinställningar bör göras innan enhetens matningsspänning kopplas på. 1. Switchgrupp SG1: Fabriksinställning: SG1 = Ställ in omkopplarna som applikationen kräver. Se avsnittet Lysdiodernas och omkopplarnas funktioner i denna manual och Applikationsexempel i REA Ändmotstånd (Terminator): Kontrollera att ändmotståndet är inkopplat i den sista underenheten i varje kedja av underenheter(omkopplare SG1/1 i läge ON). 3. Potentiometern Light Ref. Level Adj : Fabriksinställning: mittläge. Om omkopplaren SG1/2 är inställd på automatisk kompensering av bakgrundsbelysningen, behöver inte inställningen för potentiometern ändras Testning av ljusbågsskyddets nivå 1. Kontrollera att strömmätningen fungerar i varje REA 101-relä genom att mäta primär- eller sekundärkretsen. När strömgränsen överskrids, tänds lysdioden I> Start på ifrågavarande relä REA Kontrollera att överströmssignalen överförs via hela systemområdet genom att vrida nyckelomkopplaren Trip Condition i läge Light. 3. Kontrollera att lysdioden I>Start tänds hos alla REA 101-enheter i applikationen. 4. Avsluta provningen genom att vrida nyckelomkopplaren Trip Condition i läge I& Light 5. Alla REA 101-enheter som ingår i applikationen bör kontrolleras på samma sätt Inställning av ljussignalens referensnivå 1. Belysningsnivån i utrymmet bör väljas så att den motsvarar normal arbetsbelysning. 2. Vrid Light Ref. Level Adj. -potentiometern tills lysdioden Light tänds eller släcks, om den redan var på. 3. Vrid potentiometern ytterligare ett steg mot höger på skalan. 4. Om lysdioden Light inte tänds, trots att potentiometern är i minimiläge, kan potentiometern, beroende på vilken känslighet som önskas, antingen lämnas kvar i detta läge eller också vridas ett steg till höger på skalan. 12

13 1MRS MUM Utbyggnadsenhet REA Vrid nyckelomkopplaren Trip Condition på en av REA 101-enheterna till läge Light. 6. Testa alla sensorfibrer genom att utsätta en sensor åt gånger för ljus, t.ex. med hjälp av en kamerablixt, och kontrollera att de rätta brytarna fungerar. 7. När alla sensorfibrerna har testats, vrid nyckelomkopplaren Trip Condition till det läge som tillämpningen förutsätter.! Trip Condition -nyckeln bör alltid vara i sitt yttersta läge. 13

14 REA 103 Utbyggnadsenhet 1MRS MUM 6. Mått- och monteringsritningar ø dim Fig Mått ass103 Fig Fastsättningsmetoder Monteringsmetod 1: Gängat hål M4, fastsättning med M4-maskinskruvar. Monteringsmetod 2: φ 4,2 mm hål, fastsättning med M4-maskinskruv och mutter. 14

15 1MRS MUM Utbyggnadsenhet REA Tekniska data Signalkontakter (Light 1, Light 2) 250 V DC/AC 5 A 10 A 8 A 250 V DC/AC- 1 A/0,25 A/0,15 A Max. systemspänning Kontinuerlig belastbarhet Slutförmåga och belastbarhet under 0,5 s Slutförmåga och belastbarhet under 3 s Brytförmåga vid likström, när styrkretsens tidskonstant L/R <40 ms, vid manöverspänningarna 48/110/220 V dc Effektbehov (driftspänning via REA 101:s port) I viloläge/maximalt Obs: Totalt kan 5 underenheter anslutas till en REA 101-port.101 Sensorfiber Max.längd utan skarv eller med ett skarv Max. längd med två skarv Max. längd med tre skarv Drifttemperaturområde Minsta tillåtna böjningsradie Anslutningskabel Maximilängd Omgivningsförhållanden ~1.6 W/~3.3 W 60 m 50 m 40 m C 50 mm 40 m a Specificerat drifttemperaturområde C Transport- och lagringstemperaturområde C Värmetest, torra förhållanden enligt IEC (BS 2011:- Part 2.1 B) Köldtest, torra förhållanden enligt IEC (BS 2011:- Part 2.1 A) Värme- och fukttest, cyklisk temperatur Enl. IEC (BS 2011: Part 2.1 Db) r.h. >95%, t = C Lagringstemperatur enligt IEC Kapsling Kapslingsklass, IEC IP 20 Vikt ~1,1 kg Isolationsprov Isolationsprovspänning enligt IEC kv, 50 Hz, 1 min Stötprovspänning enligt IEC kv, 1,2/50 µs, 0,5 J Provning av isolationsresistansspänning enligt IEC MΩ, 500 V DC Elektromagnetisk kompatibilitet 1 MHz högfrekvent provspänning enligt IEC , klass III: - längsspänning 2,5 kv - tvärspänning 1,0 kv Statisk urladdning enligt IEC och IEC , klass III: - kontakturladdning 6 kv - lufturladdning 8 kv Immunitet mot radiofrekventa elektromagnetiska fält enligt IEC : - frekvens f MHz - fältstyrka E 10 V/m (rms) Immunitet mot ledningsbundna radiofrekventa störningar enligt IEC : - ledningsbundna, längsspänning 10 V, 150 khz - 80 MHz 15

16 REA 103 Utbyggnadsenhet 1MRS MUM Snabba transienter enligt IEC och IEC : 4 kv Immunitet mot stötpulser enligt IEC : larmingångskontakter - längsspänning 2 kv - tvärspänning 1,0 kv Elektromagnetisk emission enligt EN och EN utstrålad magnetisk störning EN 55011, klass A CE-godkännande Uppfyller kraven enligt EMC-direktivet 89/336/EEC och LV-direktivet 73/ 23/EEC Mekaniska prov Vibrationsprov (sinusform.) enligt IEC klass 1 Slagprov enligt IEC klass 1 Seismisk provning enligt IEC klass 2 a. Kopplingskedjans totala längd mellan centralenheten och underenheterna 16

17 1MRS MUM Utbyggnadsenhet REA Beställningsinformation Beställningsnummer Ljusbågsrelä REA 101 U n = V AC U n = V DC Ljusbågsrelä REA 101 U n = V DC Ljusbågsreläet REA 101 med optolinkanslutningar för glasfiber U n = V AC U n = V DC Ljusbågsreläet REA 101 med optolinkanslutningar för glasfiber U n = V DC 1MRS AAA *) 1MRS CAA *) 1MRS AAAG *) 1MRS CAAG *) Skyddslock för bakpanelen 1MRS Monteringssats för halvinfällt montage 1MRS Monteringssats för ytmontage 1MRS Monteringssats för sammanmontering av 1MRS relähöljen Monteringssats för montering i 19" ram 1MRS Ljusbågsenhet REA 103 1MRS AA Ljusbågsenhet REA 105 1MRS AA Ljusbågsenhet REA 107 REA 107-AA *) Innehåller monteringssats för infällt montage1mrs Färdiga sensorfibrer Längd: Beställningsnummer: 5 m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS Tillbehör för tillverkning av fibersensorer Sensorfiber 100 m 1MSC Sensorfiber 300 m 1MSC Sensorfiber 500 m 1MSC ST-kontakt SYJ-ZBC 1A1 ST-skarvadapter SYJ-ZBC 1A2 Tillbehör för terminering av ST-fiber 1MSC

18 REA 103 Utbyggnadsenhet 1MRS MUM Linssensorer tillverkade för REA 107 1,5 m ± *3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± *3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS Linssensorer tillverkade för REA 101, REA 103 och REA m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS Reservdelar för linssensorer Ljussamlande linser 1MRS Anslutningskablar för anslutning av REA 101 till en underenhet eller underenheter till varandra 1 m ± 3% 1MRS m ± 3% m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS m ± 3% 1MRS Optolinkfiber i plast för signalöverföring mellan huvudenheter 1 m ± 3% SPA-ZF AA 1 2 m ± 3% SPA-ZF AA 2 3 m ± 3% SPA-ZF AA 3 5 m ± 3% SPA-ZF AA 5 10 m ± 3% SPA-ZF AA m ± 3% SPA-ZF AA m ± 3% SPA-ZF AA m ± 3% 1MRS Optolinkfiber i glas för signalöverföring mellan huvudenheter 50 m ± 3% SPA-ZF1MM50 60 m ± 3% SPA-ZF1MM60 70 m ± *3% SPA-ZF1MM70 80 m ± *3% SPA-ZF1MM80 90 m ± *3% SPA-ZF1MM m ±3% *) SPA-ZF1MM100 *) Obs! Längder över 100 m på begäran, max.längd 2000 m. 18

19

20

21

22

23

24 ABB Oy Distribution Automation Box 699 FI Vasa FINLAND Tel Fax MRS MUM SV
