1 LJUNGBY KOMMUN Ljungby 7:106 Översiktlig geoteknisk utredning

2 LJUNGBY 7:106 Översiktlig geoteknisk utredning KUND Ljungby Kommun Ljungby Besök: Olofsgatan 9, Ljungby Org nr: KONSULT WSP Samhällsbyggnad Box Kalmar Besök: Södra Malmgatan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT Ljungby 7:106 UPPDRAGSNAMN Ljungby kommun UPPDRAGSNUMMER FÖRFATTARE Per Samskog DATUM ÄNDRINGSDATUM Ljungby kommun PerOlov Almqvist Tel: WSP Sverige AB Petter Liljegren Tel: Per Samskog Tel: GRANSKAD AV Petter Liljegren GODKÄND AV Petter Liljegren Ljungby kommun

3 INNEHÅLL 1 OBJEKT 5 2 ÄNDAMÅL 5 3 UNDERLAG FÖR UNDERSÖKNINGEN 5 4 UNDERLAG FÖR REDOVISNING 6 5 STYRANDE DOKUMENT 6 6 ARKIVMATERIAL 6 7 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER GEOLOGISKA FÖRHÅLLANDEN POSITIONERING 7 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR KALIBRERING OCH CERTIFIERING PROVHANTERING 8 9 HYDROGEOLOGISKA UNDERSÖKNINGAR OBSERVATIONER AV FRI GRUNDVATTENYTA MÄTNINGAR I INSTALLERADE GRUNDVATTENRÖR 8 10 VÄRDERING AV UNDERSÖKNING GENERELLT JORDLAGERBESKRIVNING 9 11 ÖVERSIKTLIGA GEOTEKNISKA SYNPUNKTER ALLMÄNT GRUNDLÄGGNING AV BYGGNADER GATOR OCH HÅRDGJORDA YTOR MARKFÖRLAGDA LEDNINGAR Ljungby kommun 3

4 BILAGOR Bilaga 1 Fältdagböcker och fältrapporter, 4 sidor sammanställning Bilaga 2 Skruvprovtagningsprotokoll 5 sidor Bilaga 3 Grundvattenrörsprotokoll 1 sida Bilaga 4 Koordinatlista 1 sida RITNINGAR G10101 Plan Skala 1:1000 (A1) G10201 Sektion AA, BB Skala H 1:100 L 1:200 (A1) Ljungby kommun

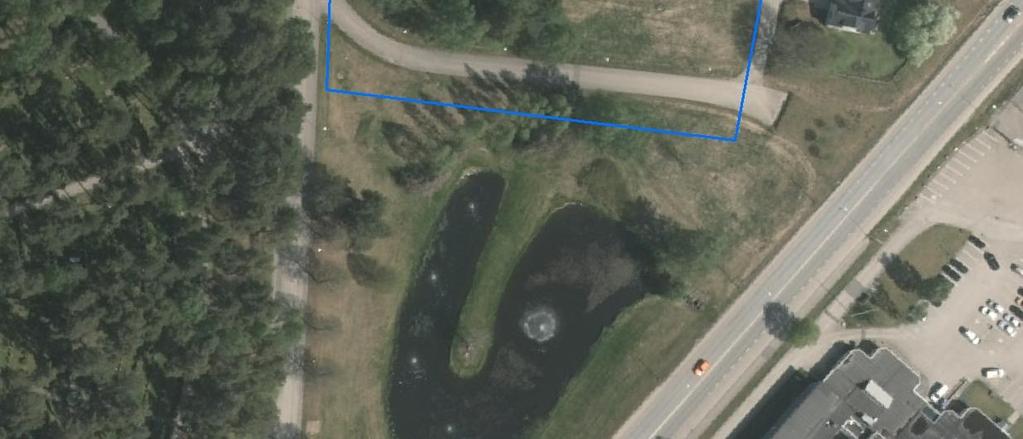

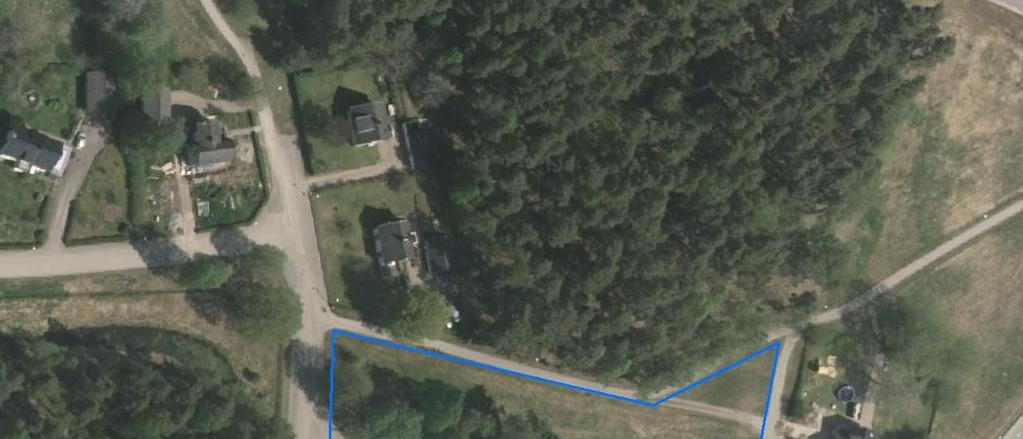

5 1 OBJEKT WSP Sverige AB har på uppdrag av Ljungby kommun utfört en geoteknisk undersökning för rubricerat objekt, på fastighet Ljungby 7:106. Undersökningsområdet ses i Figur 1. Figur 1: Aktuellt område för geoteknisk undersökning (Lantmäteriets Ortofototjänst). 2 ÄNDAMÅL Denna utredning och detta dokument har till syfte att dokumentera de geotekniska och geohydrologiska förutsättningarna som ska ligga till underlag för fastställande av detaljplan. Då framtida konstruktioner ej är kända har ingen bedömning av geoteknisk kategori utförts. 3 UNDERLAG FÖR UNDERSÖKNINGEN För planering av fältarbeten har SGUs jordartskarta samt Lantmäteriets topografiska karta studerats. Ledningskoll har utförts för att undvika konflikt mellan undersökningspunkter och befintliga ledningar och kablar. Detta redovisas ej i denna rapport Ljungby kommun 5

6 4 UNDERLAG FÖR REDOVISNING Till underlag för redovisning av geotekniska undersökningar har grundkartor tillhandahållits av Ljungby kommun. 5 STYRANDE DOKUMENT Denna rapport ansluter till SSEN med tillhörande nationell bilaga. För standarder se Tabell 1 3. Tabell 1: Planering och redovisning Skede Fältplanering Fältutförande Beteckningssystem Standard eller annat styrande dokument SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok och SSENISO SGF/BGS beteckningssystem version 2001:2 och SGF beteckningsblad kompletterat Tabell 2: Fältundersökningar Metod Tung slagsondering Skruvprovtagning GWobservationer i bh Standard eller annat styrande dokument SGF Metodblad SlbT (061001) och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok Tabell 3: Grundvatten Metod Installation för grundvattenmätning Funktionskontroll av grundvattenrör/portrycksmätare Avläsning av grundvattennivå/portryck Standard eller annat styrande dokument SSENISO , SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok SSENISO , SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok SSENISO , SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok 6 ARKIVMATERIAL WSP har ej tagit del av eventuella tidigare utförda undersökningar Ljungby kommun

7 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 TOPOGRAFI OCH YTBESKAFFENHET Undersökningsområdet är beläget ca 2 km norr om Ljungby centrum, nedanför Annelundskyrkan och dess tillhörande skogskyrkogård längs Annelundsvägen. Vid undersökningstillfället bestod området av en till stor del av öppen gräsyta med enstaka träd. Asfalterad väg för cykel och gångtrafik finns i de perifera delarna av området tillsammans med en väg för biltrafik för kyrkbesökare och boende i området. Undersökningsområdet avgränsas i nordlig riktning av privata bostäder samt ett skogsparti. Österut och västerut avgränsas området av delar av Annelundsvägen. En konstgjord damm avgränsar området söderut. Marknivån inom det undersökta området varierar mellan ca +139 och +140 m i RH2000. Den lägsta punkten återfinns i ett dike i områdets sydöstra del. Resterande del av området är flackt. Utanför det berörda undersökningsområdets nordliga del återfinns berg i dagen som stupar brant ner mot den öppna gräsytan 7.2 BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER Majoriteten av ledningarna återfinns inom områdets sydvästra del. En av dessa skär undersökningsområdet i östvästlig riktning. 7.3 GEOLOGISKA FÖRHÅLLANDEN Enligt SGU s kartmaterial består norra delen av området av isälvsmaterial. Södra delen av området består enligt SGU av glacial grovsilt och finsand. 7.4 POSITIONERING Inmätning av geotekniska sonderingspunkter har utförts av WSP Sverige AB i december Inmätningen utfördes av Jessica Aronsson. Inmätning av undersökningspunkterna har utförts med en Leica Viva GS 12. Använt koordinatsystem i plan är SWEREF Använt höjdsystem är RH Inmätningen har mätklass B. 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR WSP Sverige AB har den 14 december 2017 utfört geotekniska fältundersökningar för rubricerat projekt. Resultatet av undersökningarna redovisas i plan på ritning G10101 och i sektion på ritning G Fältundersökningen har utförts av Tommy Rosén, Jessica Aronsson och Tobias Ottosson. 8.1 UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR I tabell 4 redovisas utförda undersökningar i fält Ljungby kommun 7

8 Tabell 4: Utförda undersökningar Sondering/provtagning antal typ/anmärkning Slagsonderingar 5 Sonderingarna utfördes till djup mellan ca 14,518 meter under markytan. Sonderingarna är utförda tills sonden inte har kunnat neddrivas ytterligare enligt normalt förfarande. En sondering har avslutats innan stopp pga homogent material. Skruvprovtagning 5 Skruvprovtagning har utförts till mellan 37,5 meter under markytan. De djupare provtagningarna har avbrutits vid 7,5 meter då materialet har varit homogent. Grundvattenrör 1 PVC 25 mm. Grundvattenrör är installerade i punkt nr 17W83 Benämningarna av jordproverna är utförda i fält. Inga tecken på miljöföroreningar har påträffats (såsom avvikande färg eller lukt), inga prover har dock skickats för miljöanalys. Utförda fältundersökningar redovisas i fältrapport Bilaga KALIBRERING OCH CERTIFIERING I tabell 5 redovisas använd utrustning. Kalibreringsprotokoll för borrbandvagn skickas på begäran. Tabell 5: Kalibrering Utrustning Kalibreringsdatum Borrvagn GEOTECH 604 D Borrvagn GM75 GT PROVHANTERING Provtagning och hantering av jordprover har utförts enligt SGF Rapport 1:2013 geoteknisk fälthandbok. 9 HYDROGEOLOGISKA UNDERSÖKNINGAR Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än vad som registrerats under fältundersökningsperioden. 9.1 OBSERVATIONER AV FRI GRUNDVATTENYTA I två av skruvprovtagningspunkterna registrerades fria vattenytor. Vattenytan återfanns mellan 46,2 meter under markytan vilket korresponderar till en nivå mellan ca +134,4 till +134,9 m i RH MÄTNINGAR I INSTALLERADE GRUNDVATTENRÖR Ett grundvattenrör har installerats i området. Den 14:e december visade rör 17W83 en grundvattennivå på +135,1 m i RH2000. Uppmätta grundvattennivåer kan ses i tabell Ljungby kommun

9 Tabell 6: Uppmätta grundvattennivåer i installerade grundvattenrör. Alla nivåer är i RH2000. Punkt ID Marknivå Rörspetsnivå Vattenyta under markyta (m) Grundvattennivå Avläst datum 17W , ,96 5, , VÄRDERING AV UNDERSÖKNING 10.1 GENERELLT Slagsondering och skruvprovtagning är utförda i 5 stycken punkter. En av slagsonderingarna har uppnått stopp mot berg eller block (stoppkod 93). Två sonderingar har stopp mot förmodat berg (stoppkod 94), en sondering avbröts då sonden inte kunde drivas normalt (stoppkod 91) samt en sondering avbröts innan stopp på grund av homogent material. Stoppdjupen för dessa sonderingar varierar mellan 14,817,8 meter under markytan. Grundvattenobservationerna har endast skett under ett tillfälle. Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än vad som registrerats under fältundersökningsperioden JORDLAGERBESKRIVNING Resultaten från den geotekniska undersökningen stämmer delvis överens med SGU s jordartskarta. I området domineras jordlagerföljden av avsättningar av olika typer av sand med viss inblandning av silt. Endast i en punkt (17W82) har fyllnadsmaterial påträffats med en mäktighet av 0,5 m. Fyllnadsmaterialet består av grusig, mullhaltig sand. I övriga punkter finns ett övre lager av mullhaltig sand som varierar mellan 0,5 1,7 m under markytan. Under fyllnadsmaterial och mullhaltig sand återfinns ett djupgående sandlager. Kornstorleken för detta lager varierar mellan fin och mellansand och i vissa punkter återfinns även en viss siltinblandning samt tunnare siltskikt. Detta lager fortsätter ner till stoppdjupet för skruvprovtagningarna som varierar mellan 3,0 7,5 meter under markytan. 11 ÖVERSIKTLIGA GEOTEKNISKA SYNPUNKTER 11.1 ALLMÄNT Med utgångspunkt i utförda undersökningar ges översiktliga synpunkter till grundläggning och övriga markarbeten. I samband med detaljprojektering av blivande byggnader och anläggningar, då utformning och läge på dessa är fastställda, krävs kompletterande undersökningar och utredningar. Kompletterande undersökningar erfordras bland annat för att i mer detalj bedöma sammansättning, utbredning och hållfasthetsegenskaper hos förekommande jordlager. Grundvattenytan återfanns vid undersökningen ca 6 meter under markytan. Schaktning ner till detta djup anses inte realistiskt. Dock bör grundvattennivån kontrolleras inför eventuell byggnation och vid utformning och val av grundläggning. Allt grundläggningsarbete ska ske på frostskyddad nivå Ljungby kommun 9

10 11.2 GRUNDLÄGGNING AV BYGGNADER För eventuella byggnader krävs en noggrann utredning för val av typ av grundläggning. För att bedöma urgrävningsdjup och eventuella förstärkningsåtgärder krävs kompletterande undersökningar. I detta område där ett mäktigt sandlager med siltinslag dominerar behövs kompletterande undersökningar för att utröna dess hållfasthet. Mullhaltiga jordlager samt fyllnadsmaterial bör schaktas bort. Blivande byggnader ska konstrueras med avseende på nutida och framtida vattenförhållanden. Naturliga jordlager, framförallt silt, är tjällyftande vilket måste beaktas vid utformningen av grundkonstruktion. Naturliga jordlager är även känsliga för vatten och hänsyn måste tas till detta vid planering och utförande av schaktarbeten GATOR OCH HÅRDGJORDA YTOR Efter urgrävning av ytjord med organiskt innehåll, samt lösare jordlager (om mäktighet tillåter schaktning), kan grundläggning av gator och hårdgjorda ytor troligen företas utan grundförstärkningsåtgärder på frostskyddad nivå. Under överbyggnad erfordras troligen materialskiljande lager av exempelvis geotextil MARKFÖRLAGDA LEDNINGAR Ledningar kan troligen förläggas utan grundförstärkning Ljungby kommun

11 VI ÄR WSP WSP är ett av världens ledande analys och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. WSP Sverige AB StockholmGloben Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Ljungby kommun 11

12 DAGBOK FÖR GEOTEKNISKT FÄLTARBETE Uppdragsnummer Datum Uppdrag Uppdragsledare Väder Ljungby kommun Per Samskog Snö Vecka Ort Temperatur 50 Ljungby 0 Borrvagn Säkerhetskontroll Utrustningens skick ok Stängernas rakhet ok Sonderingar Maskinstatus Rotationsgivare Kraftgivare Djupgivare Använt CPTfilter Trycksondering Vinginstrument CPTsond nr Geotech 604 "Judas" Biträdande fältgeotekniker Jessica Aronsson Tobias Ottosson 32mm 25mm Krontyp Spolmedium Arbetstid överstigande 8 timmar Jbsondering Utförda utrustnings och funktionskontroller enligt standarder CPTu DPSHa Vim Slb Skr Kv Tr Vb JB Mellanlägg DPSHa ok Samtliga kalibreringsprotokoll för använd utrustning har hänvisad sökväg alternativt är bilagda fältrapport och MUR Områdesbeksrivning Kontroll nollpunkt Borrningsledare Signatur Gräsmatta Övrig information: punkter som ej kan utföras, förändringar av undersökningsprogram, oförutsedda händelser tex markägare kommer ut, punktering, riggen startar ej mm. Punkt 17W81 Metod Typ GW Startdjup Stoppdjup Stoppkod Skr 0,00 7,50 90 Slb 0,00 14,83 93 Utförda undersökningspunkter Anmärkning / Nivåer för Kv och Vb, Dvb, 17W85 Skr 0,00 7,50 90 Slb 0,00 15,48 90 Ljungby 7:106, MUR. Bilaga 1, sida 1

13 FÄLTRAPPORT Projektnamn Ljungby kommun Uppdragsnummer Ansvarig fältingenjör Jessica Aronsson Beställare Ljungby kommun Övrig fältpersonal Tobias Ottosson Uppdragsledare Per Samskog Fältarbetsdag Väder ( C) 0 Borrigg Geotech 604 "Judas" Senast kalibrerad Digital sökväg kalibreringsprotokoll R:\5180\4_Utrustning\Kalibreringsprotokoll Metod Jb1, Jb2, Jb 3, JbTot Antal 0 Vim 0 Slb 2 HfA 0 CPT/CPTu 0 Tr 0 Störd provtagning (Skr, Sp, Pp) Ostörd provtagning (Kv) Insitu försk. (Vb) Insitu försk. (Dvb) GVrör 0 Provgrop 0 Stackfil/protokoll Styrande dokument SGF Metodblad SlbT (061001), SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok Digital sökväg till undersökningsresultat: Områdesbeskrivning och övriga noteringar Gräsmatta Signatur Jessica Aronsson Datum Ort Ljungby Ljungby 7:106, MUR. Bilaga 1, sida 2

14 DAGBOK FÖR GEOTEKNISKT FÄLTARBETE Uppdragsnummer Datum Uppdrag Ljungby Kommun Vecka 50 Uppdragsledare Per Samskog Ort Ljungby Väder Snö Temperatur 1 Borrvagn GM 75 "Buddha" Säkerhetskontroll Utrustningens skick ok Stängernas rakhet ok Sonderingar Maskinstatus Rotationsgivare Kraftgivare Djupgivare Använt CPTfilter Trycksondering Vinginstrument CPTsond nr Borrningsledare Tommy Rosén Tobias Ottosson 32mm 25mm Krontyp Spolmedium Arbetstid överstigande 8 timmar Utförda utrustnings och funktionskontroller enligt standarder CPTu DPSHa Vim Slb Skr Kv Tr Vb JB Mellanlägg DPSHa ok Jbsondering Områdesbeksrivning Kontroll nollpunkt Biträdande fältgeotekniker Samtliga kalibreringsprotokoll för använd utrustning har hänvisad sökväg alternativt är bilagda fältrapport och MUR Signatur Ok område, plant med mycket snö Övrig information: punkter som ej kan utföras, förändringar av undersökningsprogram, oförutsedda händelser tex markägare kommer ut, punktering, riggen startar ej mm. Punkt 17W82 Metod Typ GW Startdjup Stoppdjup Stoppkod Skr 0,00 4,50 90 Slb 0,00 17,50 91 Utförda undersökningspunkter Anmärkning / Nivåer för Kv och Vb, Dvb, 17W84 17W83 Skr 0,00 3,00 90 Slb 0,00 17,78 94 Slb 0,00 16,56 94 Skr 0,00 3,00 90 GVrör 25 mm PVC 0,00 11,00 90 Ljungby 7:106, MUR. Bilaga 1, sida 3

15 FÄLTRAPPORT Projektnamn Ljungby Kommun Uppdragsnummer Ansvarig fältingenjör Tommy Rosén Beställare Ljungby kommun Övrig fältpersonal Tobias Ottosson Uppdragsledare Per Samskog Fältarbetsdag Väder ( C) 1 Borrigg GM 75 "Buddha" Senast kalibrerad Digital sökväg kalibreringsprotokoll R:\5180\4_Utrustning\Kalibreringsprotokoll Metod Jb1, Jb2, Jb 3, JbTot Antal 0 Vim 0 Slb 3 HfA 0 CPT/CPTu 0 Tr 0 Störd provtagning (Skr, Sp, Pp) Ostörd provtagning (Kv) Insitu försk. (Vb) Insitu försk. (Dvb) GVrör 1 Stackfil/protokoll Styrande dokument SGF Metodblad SlbT (061001), SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok SSENISO , SSEN 19972, SGF rapport 1:2013; Geoteknisk fälthandbok Provgrop 0 Digital sökväg till undersökningsresultat: Områdesbeskrivning och övriga noteringar Ok område, plant med mycket snö Signatur Tommy Rosén Datum Ort Ljungby Ljungby 7:106, MUR. Bilaga 1, sida 4

16 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby kommun Jessica Aronsson Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W81 Förborrning (m) Skr diam 80 mm Borrvagn GeoTech 604 "Judas" Foderrör (m) Skr längd 1,5 m Djup GW 6,2 m Foderrör (ɸ) Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 1,70 (mu)sa 1 1,70 3,20 Sa 2 3,20 3,60 Si 3 3,60 4,25 Sa 4 4,25 4,50 Si 5 4,50 6,30 (si)sa 6 6,30 7,50 Sa 7 Ej mätbart pga Anteckningar Ben Klass Vk Kf Glöd Sikt ÖVRIGA ANMÄRKNINGAR Provtagning avbruten pga risk att sätta skruven Ben Klass Vk Kf Glöd Sikt Ljungby 7:106, MUR. Bilaga 2, sida 1

17 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby Kommun Tommy Rosén Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: 17W82 Skr Förborrning (m) Skr diam 100 mm Borrvagn GM75 "Buddha" Foderrör (m) Skr längd 1,5 m Djup GW Torrt Foderrör (ɸ) Ej mätbart pga Provt.kategori B Stoppkod 90 Djup (m) Fältbedömning Provav provet: nummer under markyta Anteckningar 0,00 0,50 F/mugrSa 1 0,50 1,80 Sa 2 1,80 4,50 (si)sa 3 4,50 Ben Klass Vk Kf Glöd Sikt ÖVRIGA ANMÄRKNINGAR Ben Klass Vk Kf Glöd Sikt Ljungby 7:106, MUR. Bilaga 2, sida 2

18 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby Kommun Tommy Rosén Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: 17W83 Skr Förborrning (m) Skr diam 100 mm Borrvagn GM 75 "Buddha" Foderrör (m) Skr längd 1,5 m Djup GW Torrt Foderrör (ɸ) Ej mätbart pga Provt.kategori B Stoppkod 90 Djup (m) Fältbedömning Provav provet: nummer under markyta Anteckningar 0,00 1,20 musa 1 1,20 3,00 Sa 2 Ben Klass Vk Kf Glöd Sikt ÖVRIGA ANMÄRKNINGAR Ben Klass Vk Kf Glöd Sikt Ljungby 7:106, MUR. Bilaga 2, sida 3

19 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby Kommun Tommy Rosén Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W84 Förborrning (m) Skr diam 100 mm Borrvagn GM 75 "Buddha" Foderrör (m) Skr längd 1,5 m Djup GW Torrt Foderrör (ɸ) Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,50 musa 1 0,50 2,30 Sa 2 2,30 3,00 Sam 3 Ej mätbart pga Anteckningar Ben Klass Vk Kf Glöd Sikt ÖVRIGA ANMÄRKNINGAR Ben Klass Vk Kf Glöd Sikt Ljungby 7:106, MUR. Bilaga 2, sida 4

20 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby kommun Jessica Aronsson Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W85 Förborrning (m) Skr diam 80 mm Borrvagn GeoTech 604 "Judas" Foderrör (m) Skr längd 1,5 m Djup GW 4,0 m Foderrör (ɸ) Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,50 (gr)musa 1 0,50 4,50 Sa 2 4,50 4,90 Si 3 4,90 6,00 Sa 4 6,00 7,50 sisa 5 Ej mätbart pga Anteckningar Ben Klass Vk Kf Glöd Sikt ÖVRIGA ANMÄRKNINGAR Provtagning avbruten på grund av risk att sätta skruven Ben Klass Vk Kf Glöd Sikt Ljungby 7:106, MUR. Bilaga 2, sida 5

21 f m d h INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Ljungby Kommun Borrningsledare: Bitr. Borrningsledare: Tommy Rosén Tobias Ottosson Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 17W ÖK RÖR Markyta nivå Toppnivå (ök rör nivå) = = 140,01 140,96 MARKYTA Total rörlängd m= 11,00 Rörlängd ovan mark h= 0,95 Spetsnivå 129,96 GWYTA Rörtyp (Rö, Rf) Rörmaterial Rf PVC Diameter 25 mm Filtertyp Slitsat Spetsnivå Filterlängd Tätning f= 1,0 m Naturlig jord Lock, dexel? Anmärkning Avläsningar Funktionskontroll Datum Djup under Grundvatte Påfyllning till rörets överkant och registrera Sign ÖKrör. d= n nivå vattennivåns avsänkning enligt nedan: ,86 135,10 TR Djup under ÖKrör Tid Sign 0,3m sjunk 1 min TR 3 min Klockslag 5 min 10 min Datum 30 min Nivå innan kontroll: Klockslag: Datum: Anmärkning Ljungby 7:106, MUR. Bilaga 3, sida 1

22 SWEREF , RH2000 borr_id Y X Z RTKfix 17W Ja 17W Ja 17W Ja 17W Ja 17W Ja Ljungby 7:106, MUR. Bilaga 4, sida 1

23 17W81 A A 17W83 17W84 17W82 B B 17W85 MÄRTA LJUNGBERGSVÄGEN
