1 Installation för keramisk pool COMPACT: AMETYST TOPAZ RUBIN DIAMANT

2 Teknisk information 1. Inledning Denna dokumentation behandlar installation av keramisk familjepool COMPACT med en plan botten 2. Underlag för att behandla dokumentation - samråd med tillverkare - samråd med leverantör av poolteknik - tekniska underlag - samråd med inspektionstekniker från elbranschen 3. Beskrivning Poolen är utformad som ett massivt stycke med inbyggda innertrappan. Poolens väggstomme består av totalt 12 st. skikt. De första tre skikten ger både färgstarkt utseende med Polystone-effekt och skyddar också bärskikt mot UV-strålningen och kemiskt behandlat vatten i poolen. Under dessa skikten förekommer ytterligare tre st. skikt i epoxiharts med glasfibermattan och keramisk kärnan som förhindrar osmosisk genomträngningen. Ytterligare 4 st. grundskikt som är förstärkta med galsfibermattan vilket ger poolens styvhet, hållfasthet och flexibilitet. De sista två skikten i poolen består av skyddad topcoat-behandlingen som är försedda också med glasfibermattan. Dessa skikten skyddas av poolkroppen underifrån från påverkan av markfukt. Med beaktande till produktionsteknik och använda material är tillåten tillverkningsavvikelse i horisontell rakhet vid poolens kant till 15 mm i hela total poolens längd. På grund av det rekommenderar pooltillverkare att använda speciell poollist eller indivuellt anpassat pooldäck (sandsten, granit- eller keramisk kakelläggning) för att täcka övre poolkanten. Poolens standardtillbehör: (ingår ej i leverans av pool måste beställas separat) - sandfilterenehet med kapacitet av minst 6 m3/h - ytvattenrenare (skimmer) + två 2 st. inlopps munstycken Efter köparens önskemål kan levereras: - undervattens belysning - anläggning för simining motströms (motström) - värmeväxlare - elvärme med styrenhet - solfångare, värmepump (luft vatten) Maskinrum Maskinrummet skall placeras minst 3,5 meter från poolens kant. Här skall placeras filtreringsenhet, klormaskin, kontroll av filtrering, transformator för poolens belysning eller ev. elvärme, värmeväxlare, poolvärmepump, solfångarkontroll. Allt utrustning skall strömförsörjas från elcentral som är placerad i maskinrummet. Köpare skall säkerställa

3 strömsförsörjning med ett strömsskydd till maskinrummet enligt anvisningar av tekniker från Mountfield. Sedan är det lämpligt att säkerställa vattentillförsel för att fylla på poolen, anslutningen till avloppsledning och placera ett akut utlopp längst ner i maskinrummet. 4. Byggarbeten Förberedande arbeten Inom förberedande arbeten måste köpare övertyga sig att underliggande lager är tillräckligt hållfast för att bära upp poolens vikt och att poolen kommer att stå på växtmark och inte på en grävd damm eller en fyllmassa. I tveksamma fall behövs expertutlåtande statikem. kontakta. Sedan är det absolut nödvändigt från köparens sida att bedöma de hydrogeologiska förhållanden där poolen skall installeras. Det är särskilt nödvändigt att besiktiga nivå i grundvatten och om grundvattennivån inte fluktuerar beroende på årstider. Det är också väldigt viktigt att klassificera underlaget, vattenabsorption, se till att det finns ingen kraftledningen, stolpar eller uppvuxna träd o dyl i närheten av plats där poolen kommer att installeras. Lämplig kran beställas av kund eller byggföretaget som ska ta hand om byggarbete (ej tillverkare). Det är också viktigt att dra vatten tillbaka från omgivande marker beroende på underlaget under vårens snösmältning eller under kraftiga skyfall. Sedan är det absolut nödvändigt från köparens sida att bedöma de hydrogeologiska förhållanden där poolen skall installeras. Det är särskilt nödvändigt att besiktiga nivå i grundvatten och om grundvattennivån inte fluktuerar beroende på årstider. Det är också väldigt viktigt att klassificera underlaget, vattenabsorption (ta särskild hänsyn till lera ). Det är också viktigt att dra vatten tillbaka från omgivande marker beroende på underlaget under vårens snösmältning eller under kraftiga skyfall. Alla dessa informationer måste köpare överlämna till yrkesmässigt byggföretag som skall föreslå och genomföra lämpliga åtgärder för att avvattna marken efter köparens krav. En lämplig åtgärd i denna meningen är en dränering som säkerställer avledande av avloppsvatten från bassängen eller en grop med en dränkbar pump och med en nivåvakt (figur a och b). En viktig omständighet är en uppriktning av poolen i förhållande till ett hus, terass. Det är absolut nödvändigt att fastställa en linje (t.ex-husets kant, terass, kakel) med vilken skall poolen vara parallelt. En annan viktig sak är att fastställa ( noll- ) marknivå för uppbyggnad dvs. en höjd som skall relateras till höjdmått av allt markarbeten i samband med installation av en pool. För bestämning av exakt positions- och höjdmått ansvarar byggherre som lämnar in dessa informationer till byggföretaget samt leverantör av poolen. Markarbeten Schaktning för en pool utföres enligt ritningsdokumentation och det gäller att ju precisare skall angivna måtten följas desto lägre blir dina kostnader för betongarbeten. Vid maskingrävning är det nödvändigt att slutföra grävning själv och städa upp gropen manuellt.

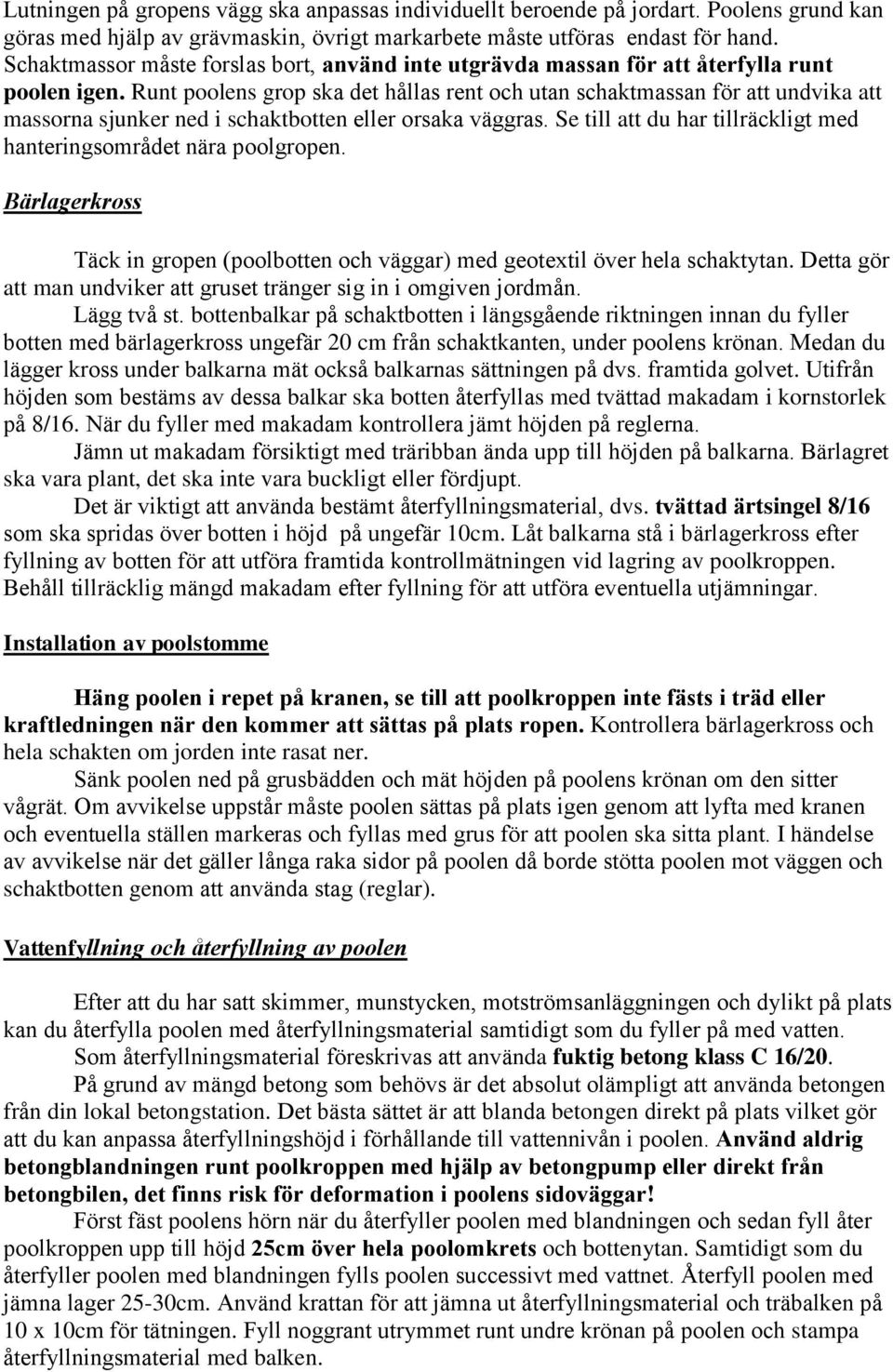

4 Lutningen på gropens vägg ska anpassas individuellt beroende på jordart. Poolens grund kan göras med hjälp av grävmaskin, övrigt markarbete måste utföras endast för hand. Schaktmassor måste forslas bort, använd inte utgrävda massan för att återfylla runt poolen igen. Runt poolens grop ska det hållas rent och utan schaktmassan för att undvika att massorna sjunker ned i schaktbotten eller orsaka väggras. Se till att du har tillräckligt med hanteringsområdet nära poolgropen. Bärlagerkross Täck in gropen (poolbotten och väggar) med geotextil över hela schaktytan. Detta gör att man undviker att gruset tränger sig in i omgiven jordmån. Lägg två st. bottenbalkar på schaktbotten i längsgående riktningen innan du fyller botten med bärlagerkross ungefär 20 cm från schaktkanten, under poolens krönan. Medan du lägger kross under balkarna mät också balkarnas sättningen på dvs. framtida golvet. Utifrån höjden som bestäms av dessa balkar ska botten återfyllas med tvättad makadam i kornstorlek på 8/16. När du fyller med makadam kontrollera jämt höjden på reglerna. Jämn ut makadam försiktigt med träribban ända upp till höjden på balkarna. Bärlagret ska vara plant, det ska inte vara buckligt eller fördjupt. Det är viktigt att använda bestämt återfyllningsmaterial, dvs. tvättad ärtsingel 8/16 som ska spridas över botten i höjd på ungefär 10cm. Låt balkarna stå i bärlagerkross efter fyllning av botten för att utföra framtida kontrollmätningen vid lagring av poolkroppen. Behåll tillräcklig mängd makadam efter fyllning för att utföra eventuella utjämningar. Installation av poolstomme Häng poolen i repet på kranen, se till att poolkroppen inte fästs i träd eller kraftledningen när den kommer att sättas på plats ropen. Kontrollera bärlagerkross och hela schakten om jorden inte rasat ner. Sänk poolen ned på grusbädden och mät höjden på poolens krönan om den sitter vågrät. Om avvikelse uppstår måste poolen sättas på plats igen genom att lyfta med kranen och eventuella ställen markeras och fyllas med grus för att poolen ska sitta plant. I händelse av avvikelse när det gäller långa raka sidor på poolen då borde stötta poolen mot väggen och schaktbotten genom att använda stag (reglar). Vattenfyllning och återfyllning av poolen Efter att du har satt skimmer, munstycken, motströmsanläggningen och dylikt på plats kan du återfylla poolen med återfyllningsmaterial samtidigt som du fyller på med vatten. Som återfyllningsmaterial föreskrivas att använda fuktig betong klass C 16/20. På grund av mängd betong som behövs är det absolut olämpligt att använda betongen från din lokal betongstation. Det bästa sättet är att blanda betongen direkt på plats vilket gör att du kan anpassa återfyllningshöjd i förhållande till vattennivån i poolen. Använd aldrig betongblandningen runt poolkroppen med hjälp av betongpump eller direkt från betongbilen, det finns risk för deformation i poolens sidoväggar! Först fäst poolens hörn när du återfyller poolen med blandningen och sedan fyll åter poolkroppen upp till höjd 25cm över hela poolomkrets och bottenytan. Samtidigt som du återfyller poolen med blandningen fylls poolen successivt med vattnet. Återfyll poolen med jämna lager 25-30cm. Använd krattan för att jämna ut återfyllningsmaterial och träbalken på 10 x 10cm för tätningen. Fyll noggrant utrymmet runt undre krönan på poolen och stampa återfyllningsmaterial med balken.

5 Så fort första trappsteget är fyllt med krosset (tj. trappsteg längst ned på trappan) kontrollera planhet i trappdelen med vattenpasset. I händelse av avvikelse måste trappan göras om på nytt. Lyft av trappan något med balken och jämn ut återfyllningsmaterialet som finns under trappan så att trappan är i nivå med vattenpasset. På samma sätt görs också hos Topaz och Rubin-modell vid gjutningen av bänken. Vi slutar med återfyllningsmaterial ungefär 20cm under krönan. Resten ska göras med betongplattan och armeringsnät. Tjockleken på detta skikt ska anpassas på framtida golvet runt poolen. Kakel eller keramiska plattor måste vara frostsäkra, halksäkra även om de är i våt tillstånd. Detta framförallt av kvalitetsskäl när det gäller förankring av styrskenor på framtida pooltak. Det är nödvändigt att golvet runt poolen och framtida förlängning av poolens skensystem måste vara fasta (limmade) på betongfundament. Se till att poolens planhet och höjd är rätt när du fyller poolen med återfyllningsmaterial. Při práci je nutné dbát na přesnost a pečlivost. Återfyllningsmaterialet får inte komma i kontakt med sidan mot poolen och inte heller med krönan. Du får inte heller kliva på krönan när du har arbetsskor på dig eller lägga något som helst t.ex. träbrädan o dyl. 5. Pooldrift och dess miljöpåverkan: Använd vatten från allmän vattenledning eller vatten levererat i vattentank när du fyller på poolen, i båda fall handlar det om ett behandlat dricksvatten. Filtreringssystemet är utestängt i fall renspolning av sand i filterenhet (det sker ungefär 1 ggr per 10 dagar ) där smuts och föroreningar avlägsnas från filtret till ett avlopp. Använd speciella poolkemikalier för ett rent vatten i din pool. Pooldrift har ingen någon negativ miljöpåverkan.

6 Fig. A 1 sluttning 2 grusbädd, dräneringsslangar 3 pool Fig. B 1 betong 2 grusbädd 3 pumpgrop 4 avrinningsledning 5 pump med en nivåvakt
