1 Ett urval av referensprojekt Solceller - Hulebäcksgymnasiet Solceller - Kungälvs stadshus Solceller - Åsa äldreboende Solceller - ELON Kungsbacka Solceller - Vallda Heberg Solceller - Apelsinen Kungsbacka Solceller - Signeshus äldreboende Solceller - Trönninge förskola Solceller - Kalmar Energi Solceller - Nya Kollaskolan Plana solfångare - Vallda Heberg Solceller - Tölö ängar förskola Vakuum solfångare - Vallda Heberg Solceller Elektro Emanuel Kungsbacka Solceller - Eksta Bostads AB Solceller - Kaprifolvägen Kungsbacka Solceller - Vagnshall Kungälv Plana solfångare - Västra Hamnen Malmö Plana solfångare - Ellös fjärrvärmecentral Solceller - Måhaga äldreboende Solceller - Motellvägen bostäder Solceller- Solfångare - Trygghetsboende i Kungsbacka Solceller - Förskola i Veddig Solceller - Äldreboende i Frillesås Solceller - Skogsbackens försskola Solceller - Solfångare - Humlevägen i Fjärås Solceller - Dotetorps Ägg - Åsa Solceller - Tölö Ängar - Kungsbacka Solceller - Lindholmskajen - Göteborg Plana solfångare - Tölö Ängar - Kungsbacka

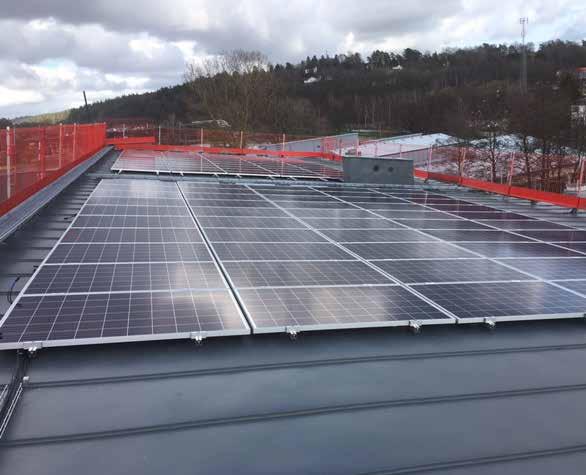

2 SOLCELLER HULEBÄCKS GYMNASIET Effecta har under våren 2017 monterat och driftsatt ett solcellssystem på Hulebäcksgymnasiet i Mölnlycke. Montaget skedde på befintligt falsat plåttak med rostfria falsfästen. Systemet är kopplat mot en webbportal och överordnat system. Även en visningsdisplay i entren monterades. Beställare Härryda Kommun. Fakta Hulebäcksgymnasiet: Solcell JA-Solar 265 Wp 174 st Fronius Symo 20 kw - 25 kw 2 st Säkerhetsbrytare DC, Mertz 1000V 8 st kwh

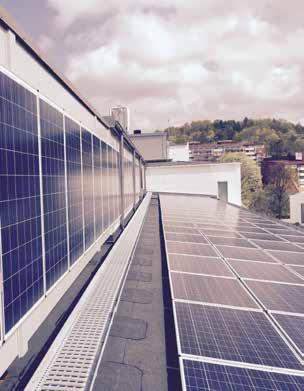

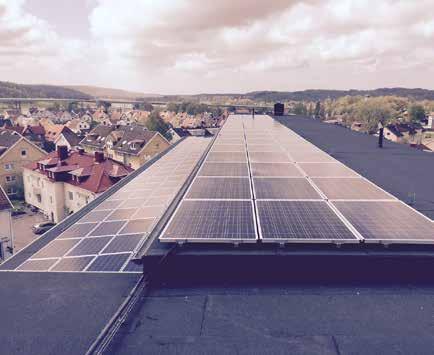

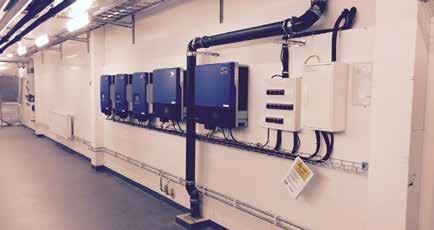

3 SOLCELLER KUNGÄLVS STADSHUS Effecta har under vintern 2014 monterat och driftsatt ett solcellssystem på Kungälvs nyrenoverade stadshus. Montaget skedde ovan papp med en rostfri montageplatta vilken skruvades i råsponten med ett tätskickt ovan. Systemet är kopplat mot en webbportal för övervakning och larm. Beställare Tuve Bygg AB. Fakta Kungälvs stadshus: Solcell Solarwatt 265 Wp 436 st Inverter SMA STP TL st Säkerhetsbrytare DC, ABB 1000V 28 st 115, kwh

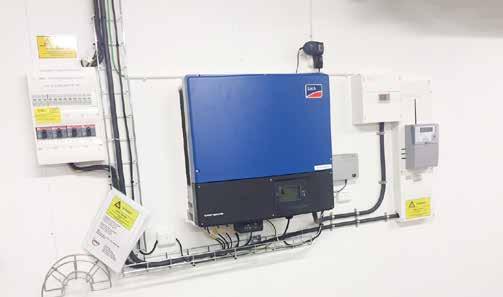

4 SOLCELLER ÅSA ÄLDREBEOENDE Effecta har under våren 2014 monterat och driftsatt ett solcellssystem på Åsa äldreboende. Montaget skedde på falsat plåttak och en växelriktare med tillbehör monterades i ett närliggande fläktrum. Inverters är kopplade mot en LED display vilken är monterad i entren. Beställare Erlandsson Bygg AB. Fakta Åsa äldreboende: Solar Watt 265 Wp Inverter SMA STP TL Säkerhetsbrytare DC, ABB 1000V Överspänningsskydd OEB 66 st 4 st 4st 4st kwh 17.4 kw

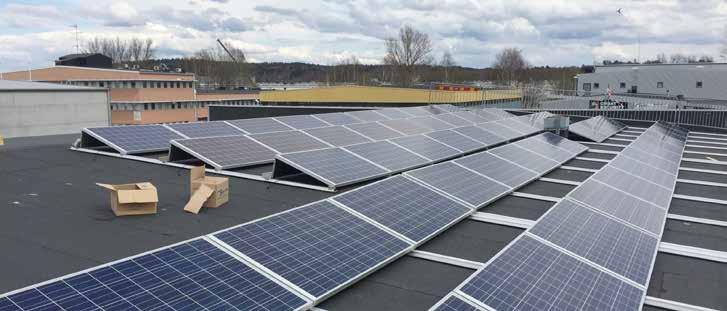

5 SOLCELLER ELON KUNGSBACKA Effecta har under våren 2016 monterat och driftsatt ett solcellssystem på ELON butiken i Kungsbacka. Montaget skedde på ett papptak med ett ballastsystem. Växelriktare med tillbehör monterades i ett närliggande fläktrum. Inverters är kopplade mot en LED display vilken är monterad i entren. Systemet är kopplad mot Mod-Bus. Fakta El ON: Astronergy 265 Wp Inverter Fronius Symo 20 kw Säkerhetsbrytare DC, ABB 1000V 162 st 2 st 7st kwh 42.9 kw

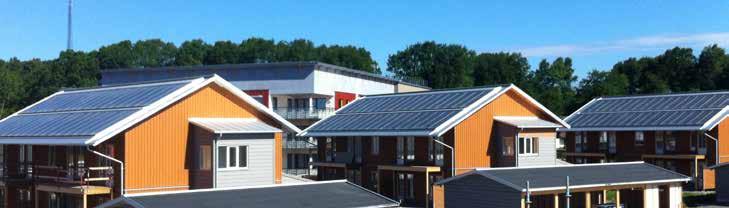

6 SOLCELLER VALLDA HEBERG - Ingår i årets solanläggning Effecta har under våren 2013 monterat och driftsatt ett solcellssystem på de nya verksamhetslokalerna på Vallda Heberg. Montaget skedde på falsat plåttak och växelriktare med tillbehör monterades i byggdnadens undercentral. Beställare NCC Construction AB. Fakta verksamheten: Solcell Vision 255 Wp (glas/glas) Inverter SMA STP 17000TL Säkerhetsbrytare DC, ABB 1000V 162 st 2 st 8 st 41,3 kw kwh

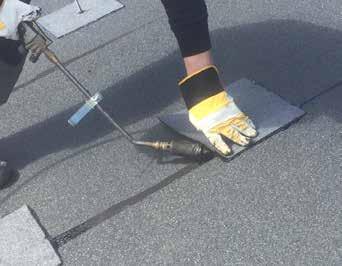

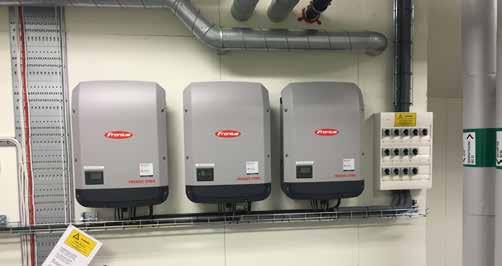

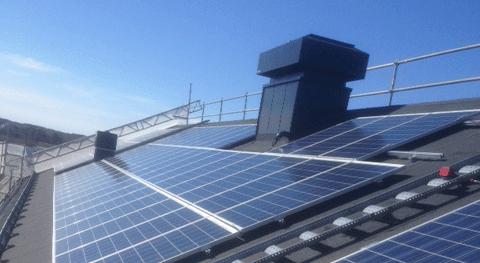

7 SOLCELLER APELSINEN Effecta har under våren 2016 monterat och driftsatt ett solcellssystem på Kungsbackas högsta fastighet. Montaget skedde på papptak där närmare 500 specialanpassade fästen skruvades i taket. Ovanför fästet värmdes en lapp för att säkerställa täthet. växelriktare med tillbehör monterades i ett närliggande fläktrum.beställare Eksta Bostads AB. Fakta Apelsinen: Solar Watt 265 Wp Inverter Fronius 20 kw Säkerhetsbrytare DC, ABB 1000V 265 st 3 st 13st kwh 72 kw

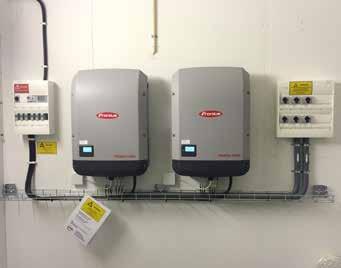

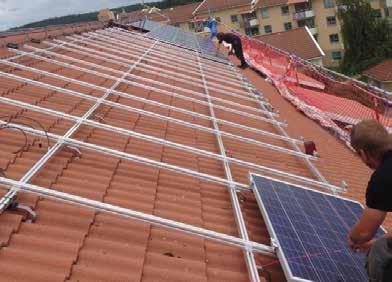

8 SOLCELLER SIGNESHUS ÄLDREBOENDE Effecta har under 2016 monterat ett solcellssystem på Signeshus äldreboende i Kungsbacka. På tegeltaket monterades ett montagesystem från Schletter där modulerna placerades. Systemet är delat på fyra tak och inverters är monterade i två fläktrum. Fakta signeshus äldreboende: Solcell Astronergy 265 Wp Inverter Fronius 15 kw Säkerhetsbrytare DC, ABB 1000V 256 st 4 st 12 st 71000kWh 70.4 kw

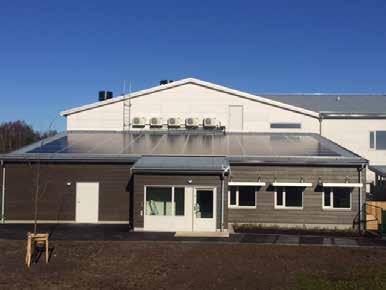

9 TRÖNNINGE FÖRSKOLA Effecta har under hösten 2015 monterat och driftsatt ett solcellssystem på en nybyggd förskola i Trönninge utanför Varberg. Montaget skedde på papptak och växelriktare med tillbehör monterades i byggdnadens elcentral. Till systemet kopplades ett överordnat system och en visningsdisplay. Beställare NCC Construction AB Fakta Trönninge: Solcell Solarwatt 255 Wp (glas/glas) Inverter SMA STP 20000TL Säkerhetsbrytare DC, ABB 1000V 90 st 1 st 6 st kwh 23 kw

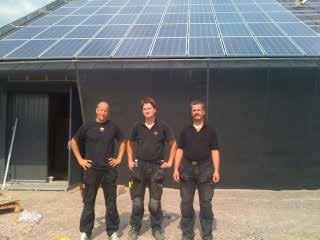

10 SOLCELLER KALMAR ENERGI Effecta har projekterade och monterade sitt första solcellsystem Systemet installerades på en panncentral vilken ägs av Kalmar Energi. Montaget gjordes på falsat plåttak och växelriktare med tillbehör monterades i byggnadens elcentral. Beställare Kalmar Energi. Fakta Kalmar energi: Solcell Solarwatt 215 Wp Inverter Sunny boy st 4 st kwh 11 kw

11 SOLCELLER NYA KOLLASKOLAN Effecta har under våren 2014 dimensionerat, monterat och driftsatt ett solcellssystem på nya Kollaskolan i Kungsbacka. Montaget gjordes genom att fästen limmades på takets gummiduk där fästskenor och solceller sedan monterades. I systemet finns även övervakning och en display som visar produktion för dagen, totalt och effekt. Beställare Tuve Bygg AB. Fakta Nya Kollaskolan: Solcell Vision 245 Wp Inverter SMA STP 15000TL Inverter SMA STP 20000TLEE Säkerhetsbrytare DC, ABB 1000V 298 st 3 st 1 st 17 st kwh 73 kw

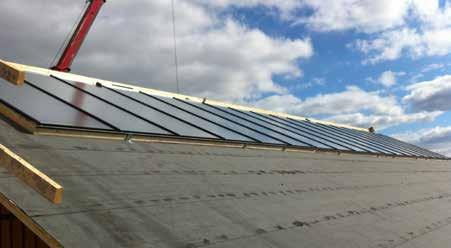

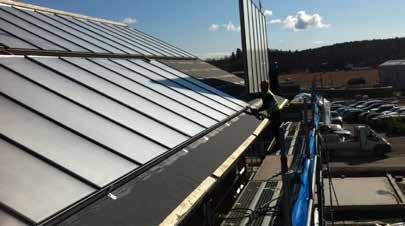

12 SOLFÅNGARE VALLDA HEBERG - Ingår i årets solanläggning Effecta har under monterat och driftsatt 7 st. solanläggningar i projektet Vallda Heberg. Totalt installerades närmare 700 m² sofångare på de olika taken i området. Beställare av projektet var NCC Construction AB. Systemet belönades under 2014 med årets solanläggning där Eksta Bostads AB tilldelades priset. Fakta 4-bo husen: Solfångare Effecta SST 4-bo husen 436 m² Ackumulatortankar 5200 liter kwh Momentan maxeffekt solfångare vid 50ºC 280 kw

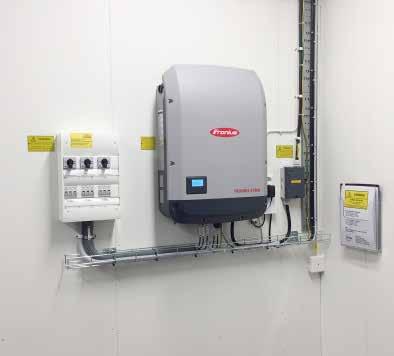

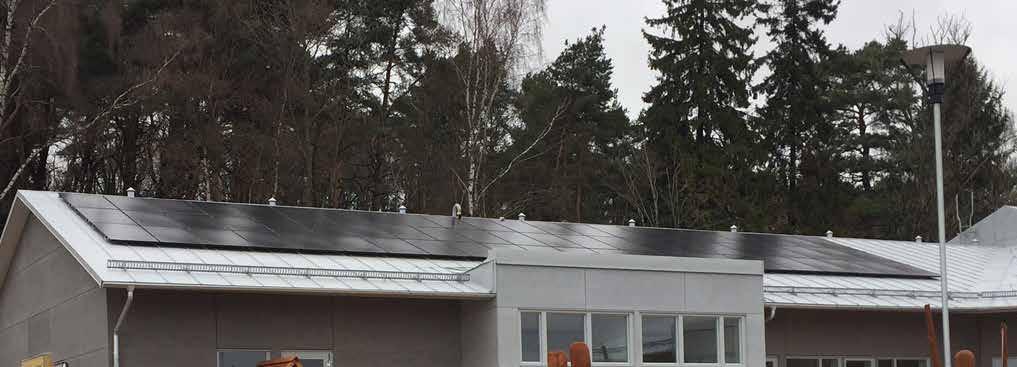

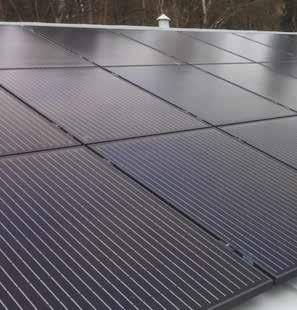

13 SOLCELLER TÖLÖ ÄNGAR Effecta har monterat och driftsatt ett solcellssystem på en nybyggd förskola i Tölö. På det falsade plåttaket monterades 66 st solceller av den snygga modellen full black. På taket monterades även sensorer för mätning av temperaturer och solinstrålning. I ett närliggande fläktrum monterades inverter, säkerhetsbrytare och överspänningsskydd. Fakta Tölö ängar: Astronergy full black 285 Wp Fronius Symo 15 kw 66st 1st kwh 18.8 kw

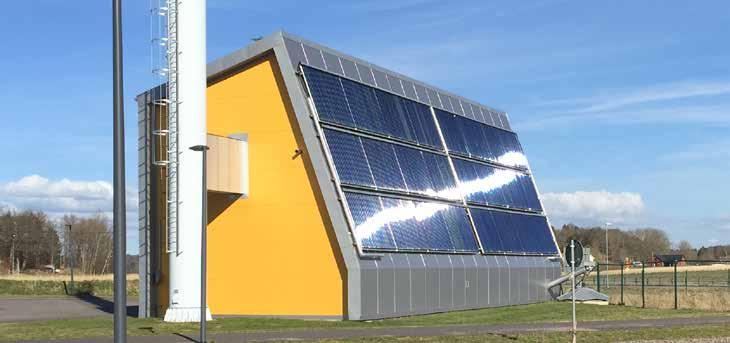

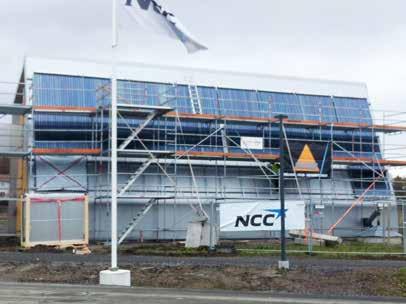

14 SOLFÅNGARE VALLDA HEBERG - Ingår i årets solanläggning Effecta har under monterat Sveriges första solsystem med endast vatten som värmebärare. Systemet monterades på fasaden till områdets panncentral. Solfångarna jobbar ihop med en pelletspanna och energin lagras i en ackumulatorvolym om liter. Beställare NCC Construction AB. Fakta Panncentralen: Solfångare Effecta VAC Aqua 108 m² Ackumulatortankar liter kwh Momentan maxeffekt solfångare vid 50ºC 67 kw

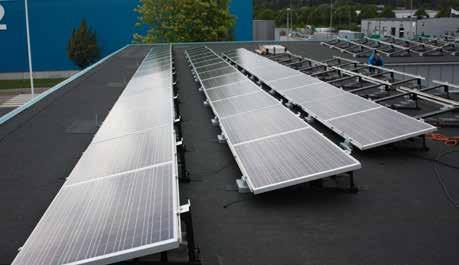

15 SOLCELLER ELEKTRO-EMANUEL Effecta har under sensommaren 2014 dimensionerat och monterat ett solcellssystem på Elektro- Emanuels fastighet i Kungsbacka. Montaget gjordes genom att lutande fästen limmades på befintligt papptak. Även en viss ballast är placerad för att säkra mot vindlaster. I systemet finns även en display som visar produktionen från systemet. Ett webbsystem är kopplat för visning i t.ex. telefon eller dator. Fakta Elektro-Emanuel: Solcell Proffesional 250 Wp Inverter SMA STP 15000TL Inverter SMA STP 12000TL Säkerhetsbrytare DC, ABB 1000V 172 st 1 st 2 st 9 st kwh 43 kw

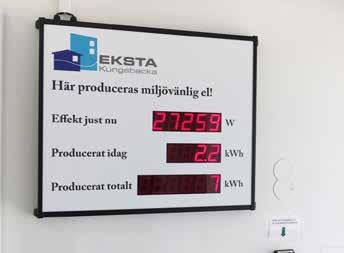

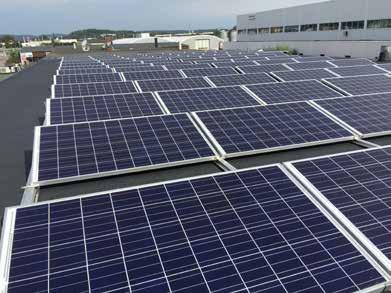

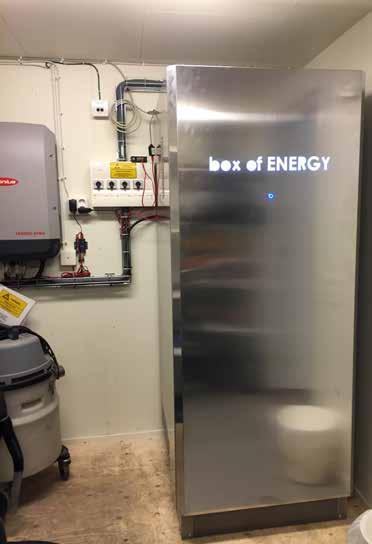

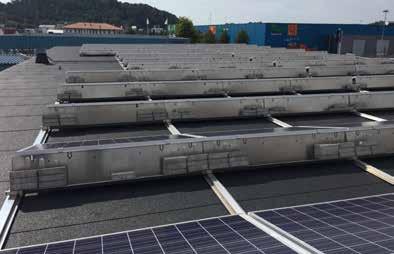

16 SOLCELLER EKSTA BOSTADS AB Effecta har under 2016 monterat ett solcellssystem med batterilager för Eksta Bostads AB. Montaget skedde på ett plant tak med Schletter montagesystem vilket säkrades med ballast. I systemet installerades ett 24 kw batterilager vilket förser fastigheten med el nattetid. En display som visar information från systemet installerades i entren. Fakta Eksta bostads AB: Solcell Astronergy 265 Wp Inverter Fronius Symo 20 kw Säkerhetsbrytare DC, ABB 1000V Batterisystem Box Of Energy 88 st 1 st 4 st kwh 22.3 kw 24 kw

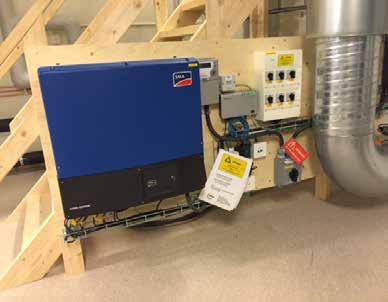

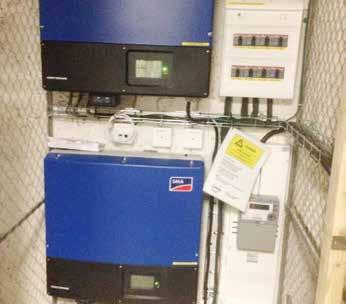

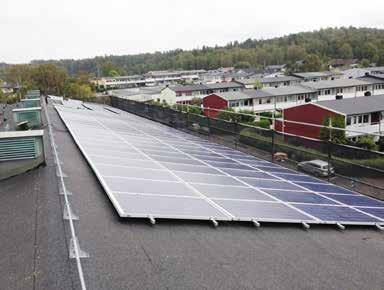

17 SOLCELLER KAPRIFOLVÄGEN Effecta har under hösten 2014 monterat och driftsatt ett solcellssystem på Kaprifolvägen i Kungsbacka. Montaget gjordes på papptak och växelriktare med tillbehör monterades i byggdnadens elcentral och kulvert. Beställare Eksta Bostads AB. Fakta Kaprifol: Solcell Professional 255 Wp Inverter SMA STP 15000TL Säkerhetsbrytare DC, ABB 1000V 196 st 3 st 12 st kwh 47 kw

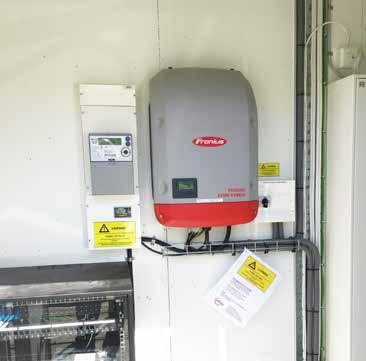

18 SOLCELLER PÅ VAGNHALL Effecta har monterat och driftsatt ett solcellssystem på en vagnhall med korrugerat plåttak. Montaget gjordes med vårt enkla och säkra montagesystem Novotegra. I ett närliggande elrum monterades en inverter från F ronius med erfoderliga säkerhetsbrytare. Fakta vagnshallen: Astronergy 265 Wp Fronius Symo 12.5 kw 46st 31st kwh 11.9 kw

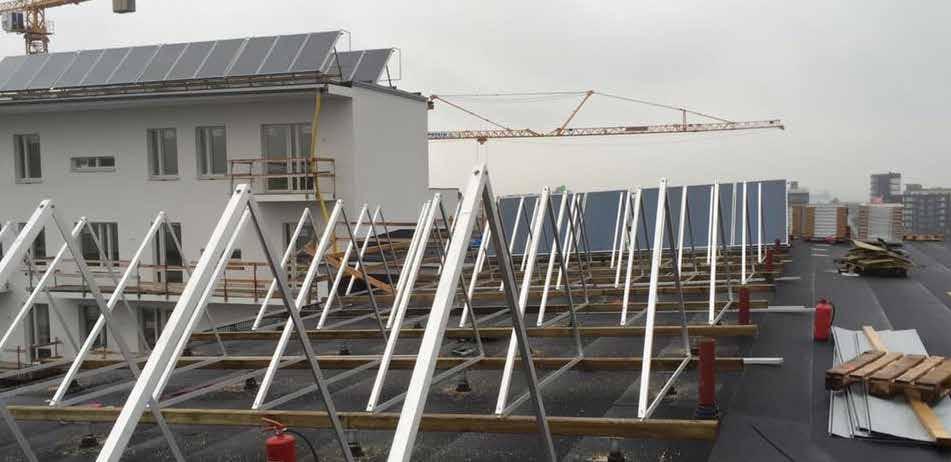

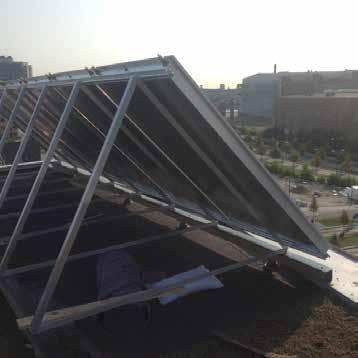

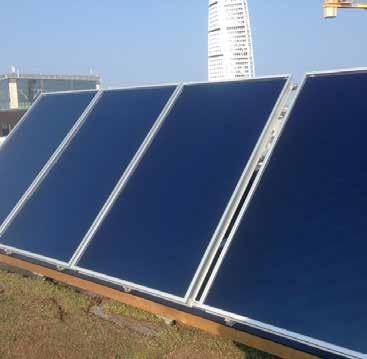

19 SOLFÅNGARE VÄSTRA HAMNEN Med den vackra utsikten av Turning Torso har Effecta monterat drygt 200 m² fristående solfångare på en fastighet i Västra Hamnen Malmö. Solfångarna grupperades på taken och kopplades mot en ackumulatorvolym om 14 kbm. Tankarna är specialtillverkade av Effecta för projektet. Beställare Hökerum Bygg. Fakta Västra Hamnen: Solfångare Effecta ST2 211 m² Ackumulatortankar liter kwh Momentan maxeffekt solfångare vid 50ºC 97 kw

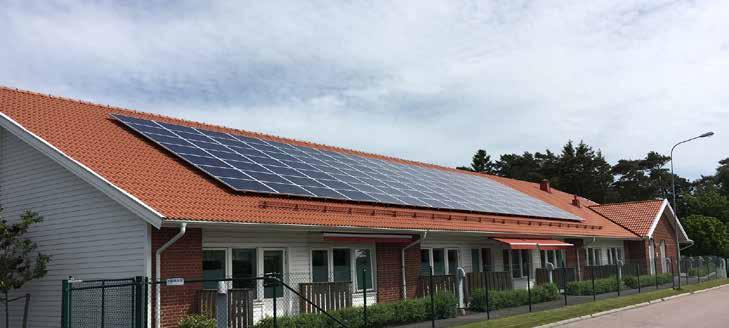

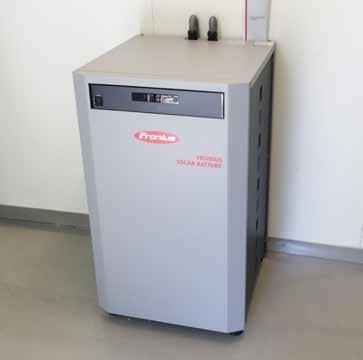

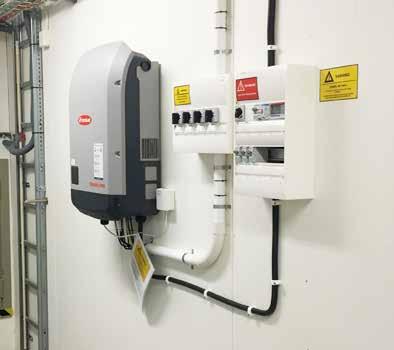

20 SOLCELLER PÅ GRUPPBOENDE Effecta har monterat och driftsatt ett solcellssystem på tre nybyggda gruppboenden. Solcellerna monterades med Schletter montagesystem för tegeltak. I ett närliggande elrum monterades inverter men ett batterisystem från Fronius. Överskottsenergin från solen lagras i batteriet för att avge energi på kvällen. Beställare Erlandsson Bygg AB Fakta gruppboende: Astronergy 265 Wp Fronius Hybrid 4 kw Fronius Solar Battery 21st 1st 4800 kwh 5,5 kw 4,5 kw

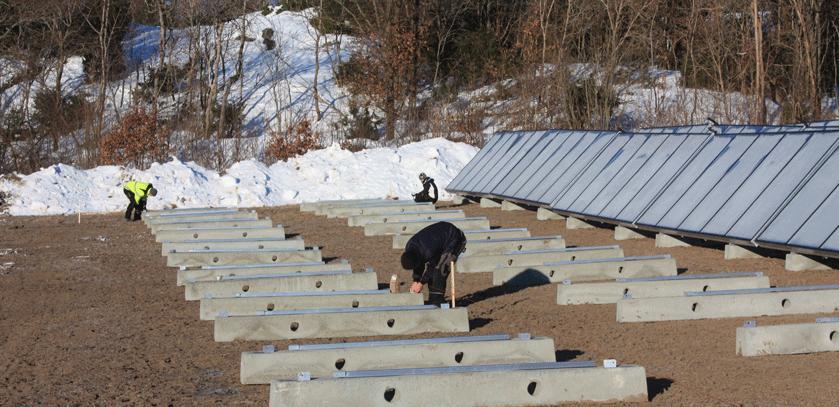

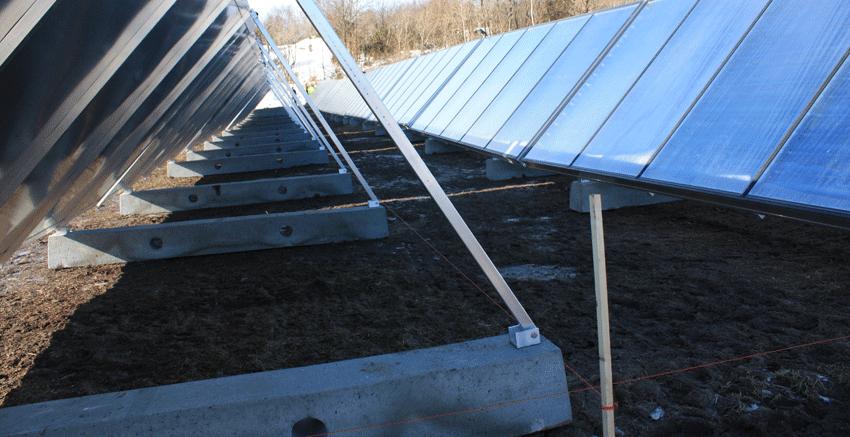

21 SOLFÅNGARE ELLÖS FJÄRRVÄRME Effecta monterade år 2010 ett 1000 m² stort solsystem i Ellös. Systemet placerades på en åker i närheten av den panncentral där ackumulatortank och biobränslepanna är installerad. En glykolfylld kulvert transporterar energin från solfångarna till ackumulatorn som levererar varmvatten och värme till anslutna hushåll en stor del av året. Fakta Ellös fjärrvärme: Solfångare Effecta HT 12,5 Ackumulatortankar Momentan maxeffekt solfångare vid 50ºC 80 st liter kwh 400 kw

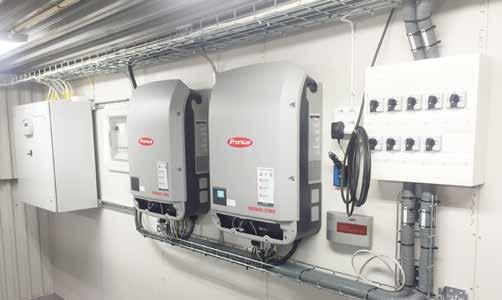

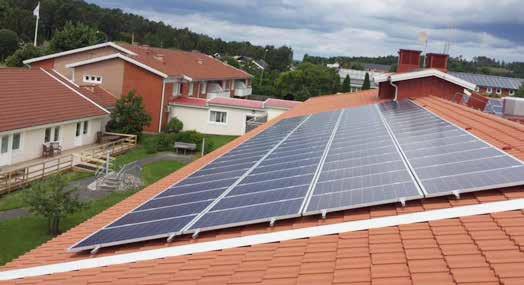

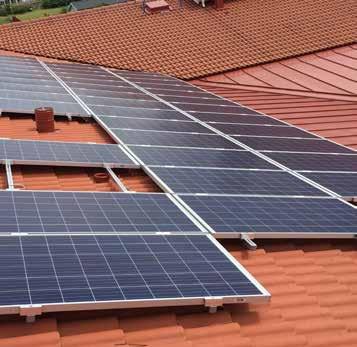

22 SOLCELLER MÅHAGA ÄLDREBOENDE Effecta har under 2016 monterat ett solcellssystem på Måhaga Äldreboende i Fjärås. På tegeltaket monterades ett montagesystem från Schletter där modulerna placerades. Systemet är delat på två tak och inverters är monterade i två fläktrum. Fakta Måhaga: Astronergy 265 Wp Fronius Symo 17.5 kw 142 st 2 st kwh 37.6 kw

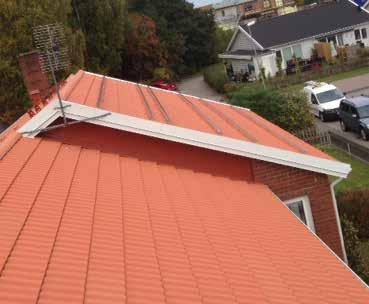

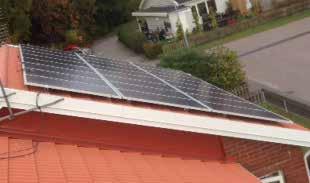

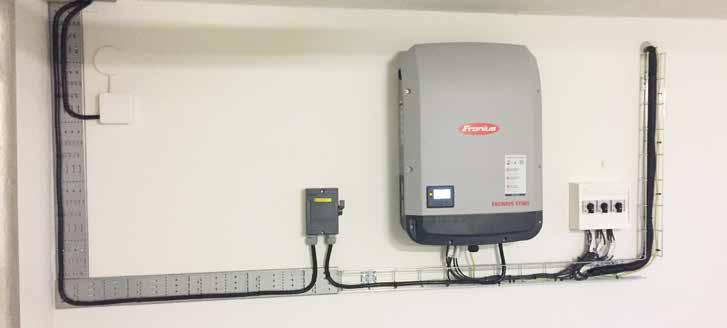

23 SOLCELLER MOTELLVÄGEN - ÅSA Effecta har under 2016 monterat ett solcellssystem på en hyresfastighet i Åsa. På tegeltaket monterades ett fästsystem från Novotegra där modulerna placerades. Systemet är delat på två tak och invertern är monterade i husets källare. Fakta Motellvägen: Astronergy 265 Wp Fronius Symo 12.5 kw 48 st 1 st kwh kw

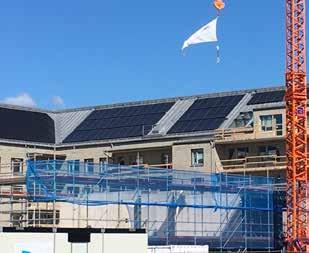

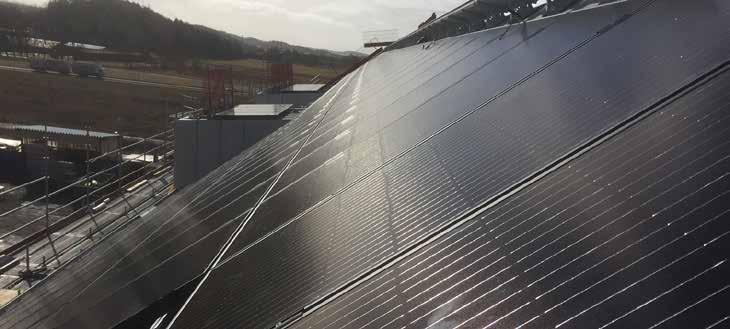

24 SOLENERGI PÅ TRYGGHETSBOENDE Som underleverantör åt Erlandsson Bygg har Effecta under 2017 solceller och solfångare på ett trygghetsboende i Kollaområdet. På ett nylagt plåttak monterades 144 st. Astronergy Full Black solceller. Solcellerna kommer att kopplas mot Fronius Inverters med övervakningssystem och säkerhetsbrytare för räddningstjänsten. Även 165 m² solfångare för värme och varmvatten monterades på taket mot söder. Totalt kommer över kwh solenergi produceras till fastigheten årligen. Beställare: Erlandsson Bygg AB Fakta Kvarteret 18 Kungsbacka: Solceller Astronergy 280 Wp Fronius Symo 17.5 kw Beräknat energiutbyte solceller årligen Solfångare Gasokol OR 165 m² Beräknat energiutbyte solfångare årligen 144 st 2 st kwh kw 69.3 kw kwh

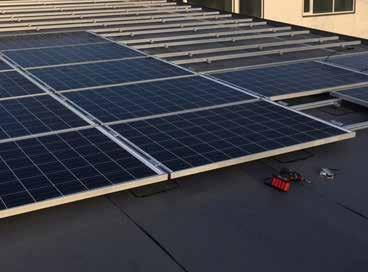

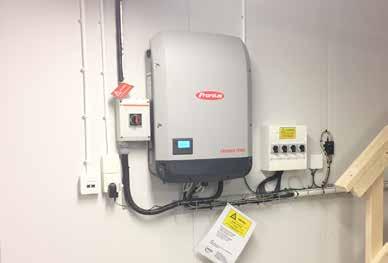

25 SOLCELLER PÅ FÖRSKOLA Effecta har under hösten 2016 monterat och driftsatt ett solcellssystem på en nybyggd förskola i Veddige. Montaget skedde på papptak och växelriktare med tillbehör monterades i byggdnadens fläktrum. Till systemet kopplades ett överordnat system och en visningsdisplay. Beställare NCC Construction AB Fakta Vidhöge förskola: Solcell Solarwatt 260 Wp (glas/glas) Fronius Symo 20 kw Säkerhetsbrytare DC, Mertz 1000V 89 st 1 st 6 st kwh 23.1 kw

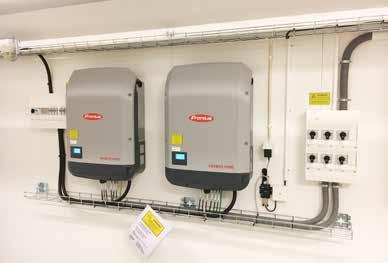

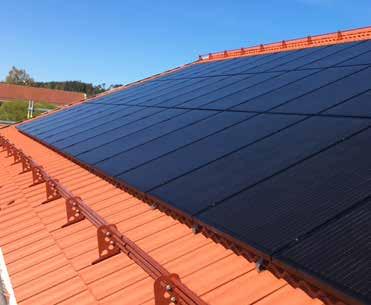

26 LÖFTAGÅRDENS ÄLDREBOENDE Effecta har under våren 2017 monterat och driftsatt ett solcellssystem på Löftagårdens äldreboende i Frillesås. Montaget skedde på tegeltak och växelriktare med tillbehör monterades i byggdnadens fläktrum. Till systemet kopplades ett överordnat system och en visningsdisplay. Även ett snörasskydd monterades. Fakta Löftagården: Solcell Astronergy 270 Wp Fronius Symo Säkerhetsbrytare DC, Mertz 1000V 112 st 2 st 6 st kwh 30.2 kw

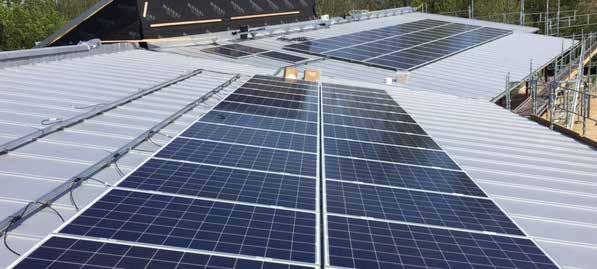

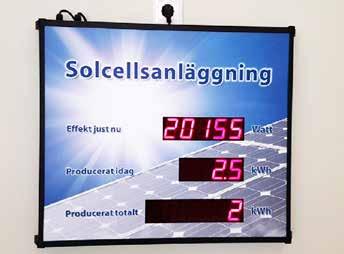

27 SKOGSBACKENS FÖRSKOLA Effecta har under våren 2017 monterat och driftsatt ett solcellssystem på Skogsbackens förskola i Varberg. Montaget gjordespå falsat plåttak och växelriktare med tillbehör monterades i byggdnadens fläktrum. Till systemet kopplades ett överordnat system och en visningsdisplay. Beställare: Varbergs Kommun Fakta Löftagården: Solcell Astronergy 265Wp Fronius Symo Säkerhetsbrytare DC, Mertz 1000V 88 st 1 st 5 st kwh 23.2 kw

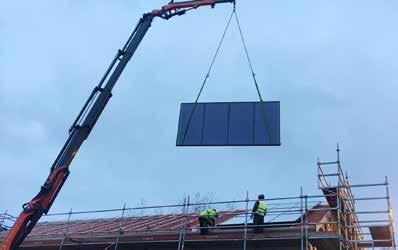

28 UNIK SOLENERGILÖSNING Effecta bygger unikt energisystem med Eksta Bostads AB. I Centrala Fjärås strax utanför Kungsbacka växer ett nytt bostadsområde fram med 16 nya lägenheter fördelat på 5 fastigheter. Effecta har fått uppdraget att montera solfångare, solceller med systemtillbehör på fastigheterna. Helt unikt är att området har ett eget internt likströmsnät och kan med detta fördela den producerade solenergin till de fastigheter som har störst behov och minimalt med energi skickas ut på det offentliga nätet. Dessutom finns batterilager och ackumulatortank som lagrar energin vilken kan användas när solen går ner. Beställare: AB Sätila Bygg Fakta Humlevägen: Solceller Astronergy Black 280 Wp Ferro Amp 12 kw Beräknat energiutbyte solceller årligen Solfångare Gasokol OR m² Beräknat energiutbyte solfångare årligen 110 st 5 st kwh kw 44.3 kw kwh

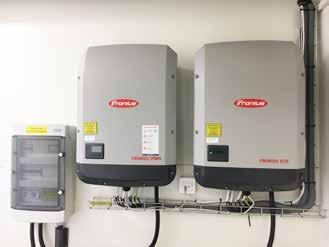

29 SOLCELLER DOTETORPS ÄGG Effecta har under 2017 monterade ett solcellssystem på Dotetorps Ägg I Åsa. Systemet monterades på ett befintligt plåttak med BayWa montagesystem. Till systemet monterades Fronius växelriktare med tillhörande säkerhetsbrytare. Växelriktarna kopplades mot fastighetens fibernät där övervakning och energianalys enkelt kan avläsas. Beställare: Dote Ägg Fakta Dotetorp: Solcell Astronergy 265Wp Fronius Symo / Eco 204 st 2 st kwh 54.1 kw

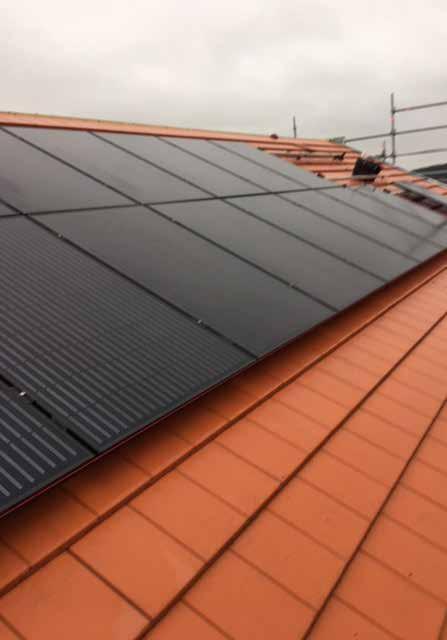

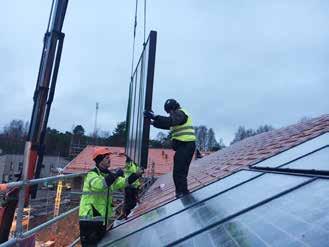

30 SOLCELLER TÖLÖ ÄNGAR Effecta har under 2017 monterat solceller i ett nybyggt kvarter i Tölö, Kungsbacka. Montaget sker på två tak med våra snygga full Black moduler. Till systemet kommer växelriktare från Fronius att monteras. Systemen kommer även att få Batterier monterade för lagring av solenergi från dag till nattetid Beställare: Erlandsson Bygg AB Fakta Tölö: Solcell Astronergy 280 Wp Fronius Symo Batteri Box of Energy 192 st 2 st 20,5 kw kwh 53.7 kw

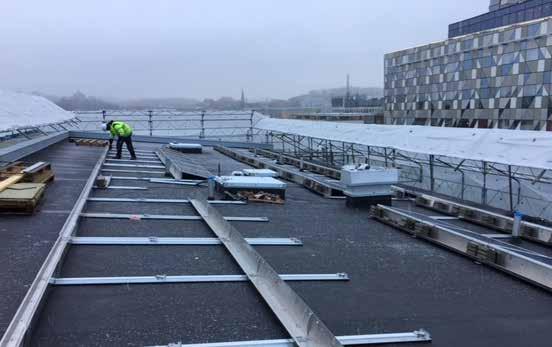

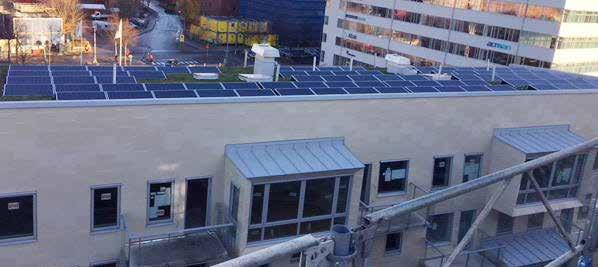

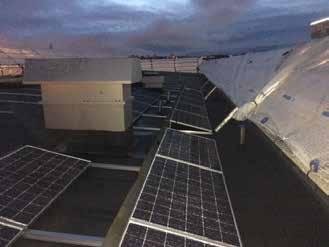

31 SOLCELLER LINDHOLMSKAJEN Effecta har under 2017 monterade ett solcellssystem på en nybyggd Svanenmärkt fastighet på Lindholmskajen i Göteborg. Systemet monterades på ett plant tak med Schletter fristående montagesystem. Till systemet monterades Fronius växelriktare med solinstrålningsgivare och temperaturavläsning. Växelriktarna kopplas mot fastighetens fibernät där övervakning och energianalys enkelt kan avläsas. Etapp två och tre monteras under Beställare: PEAB Fakta Lindholmskajen: Solcell Astronergy 265Wp Fronius Symo 89 st 1 st kwh 23.5 kw

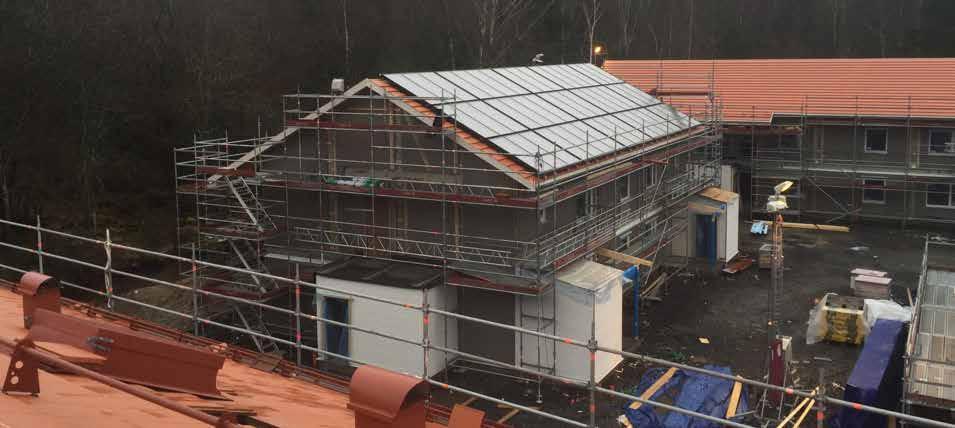

32 TÖLÖ ÄNGAR SOLFÅNGARE Effecta har under 2017 monterade solfångare på fyra fastigheter i det nybyggda bostadsområdet Tölö Ängar. Totalt kommer närmare 300 kvm att monteras på taken. Solfångarna kommer att avge sin energi till två av Effecta levererade ackumulatortankar med totalt 18 kbm vattenvolym. Energin kommer att fördelas mellan fastigheterna i ett för området byggt kulvertsystem. Beställare: Erlandson Bygg AB Fakta Tölö Ängar: Solfångare Gigasol 8 & 6 Ackumulatortankar Momentan maxeffekt solfångare vid 50ºC 32 st liter kwh 280 kw
