2 ENERGI FRÅN SOLEN vår viktigaste energikälla En ren miljövinst. Det finns fortfarande en myt om att solenergi är dyrt och att det finns för lite sol i Sverge. Därför skulle det inte vara lönsamt att investera i solenergi. Detta är just inget annat än en myt! Solenergi är alltid lönsamt, både för miljön och inte minst för plånboken. På mindre än 10 minuter har solens strålar avgett lika mycket energi till jorden som mänskligheten förbrukar under ett helt år. Trots solenergins överflöd fortsätter vi att öka användandet av ändliga resurser så som fossila bränslen och kärnkraft. Att använda solens energi för att värma vatten eller producera el är smart, miljövänligt och ekonomiskt. Vi på Effecta har sedan vår första leverans av solfångare i slutet av 70-talet arbetat med att utveckla och leverera solsystem till fastighetsägare som vill minska sina energikostnader och bli fri från beroendet av fossila bränslen i hushållet eller i sin kommersiella fastighet. Det finns idag två områden inom solenergin som är kommersiellt gångbara. Den ena är termisk solvärme för värme och varmvatten, den andra är solceller för elproduktion. Historiskt så har termisk solvärme varit den produkt som dominerat den svenska marknaden, men ett kraftigt prisras på solceller har gjort att solceller för elproduktion ökat kraftigt. Man måste dock ha i åtanke att om solenergi ska bli den lönsamma investeringen man önskar, krävs produkter av hög kvalitet. Det går inte att välja lägsta pris i vårt tidvis hårda klimat, de produkterna håller helt enkelt inte måttet. Genom åren har vi på Effecta sett lågprisprodukter förstöra investeringar och missgynna solenergi som energislag. En kvalitetsprodukt kostar väldigt lite i den totala investeringen, kanske bara några fåtal % extra. Men under de många år som anläggningen skall producera energi till sin ägare sparar den mångfalt i låga servicekostnader och uteblivna driftsstörningar. 4

3 ENERGI FRÅN SOLEN 2 Vår viktigaste energikälla En ren miljövinst 4 Att tänka på innan montage 5 Ytor och väderstreck 6 Vad behövs i systemet? 8 Projektering och hjälp 10 Våra solceller Solarwatt LG JA Solar / Jinko Astronergy 16 Våra växelriktare Fronius SMA Solar Edge Delta 25 Våra montagesystem Schletter Novotegra 26 Olika montagesätt 29 Takfästen för tegltak 30 Takfästen för plåttak 31 Modul och skenfästen 32 Modulskenor 33 Kablage, kontakter & tillbehör 34 Överspänning & säkringar 36 Lastfrånskiljare & automatsäkringar 37 Mätning & övervakning 39 Brandkårsbrytare Eaton 40 Kopplingsboxar HIS SOLAR 41 Batterilager från Fronius 42 Batterilager från Solar Watt MyReserve 43 Batterilager från Solar Watt Matrix 44 Ohm pilot Fronius 46 Beställ i vår Webbshop 47 Projekt och lösningar 50 Projekteringshjälp 5

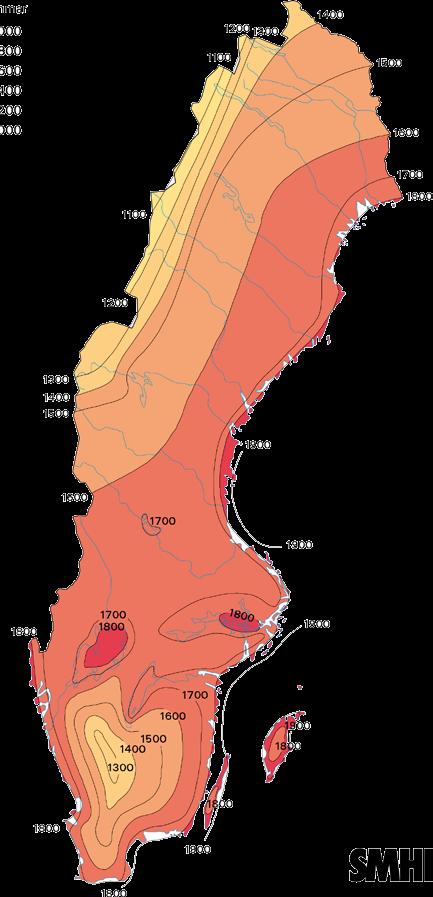

4 ENERGI FRÅN SOLEN Kartan visar soltimmar i Sverige. Oavsett var man bor i vårt avlånga land finns solenergi så att det räcker och blir över. 6 6

5 ENERGI FRÅN SOLEN ATT TÄNKA PÅ INNAN MONTAGE Om du står i begrepp att installera en solcellsanläggning finns det några saker som är viktigt att tänka på innan du beställer produkterna. Hur ser omgivningen ut där installationen ska göras, finns skuggande träd, skorstenshuvar som kommer försämra utbytet från solcellerna? Om det finns föremål som skuggar är det viktigt att planera montaget noga, kanske är det lämpligt med optimerare i systemet. Vilken typ av monteringsdetaljer passar bäst för taket. Behöver solcellerna vinklas mot horisontalplanet för ökad effekt? Hur ser energianvändningen ut över året och hur stor del av energin ska solcellerna producera. Kanske ska montaget ske i Öst/Väst läge för jämnare produktion över året. Var ska växelriktaren placeras, finns det plats så den blir lättåtkomlig? Finns det möjlighet att komma fram med kablaget till växelriktaren från solcellerna. Är huvudsäkringen tillräckligt stor för att kunna ta emot den eleffekt som solcellerna producerar? Finns 16A huvudsäkring kan du montera 10,5 kwp solceller. Var noga med att ansöka om bidrag innan montaget börjar. Vi på Effecta hjälper dig med tekniska uppgifter och fördelning av kostnader. Glöm inte att göra en föranmälan till elbolaget att du tänker montera solceller på fastigheten. När montaget är klart görs en färdiganmälan och elmätaren byts. årets anläggning

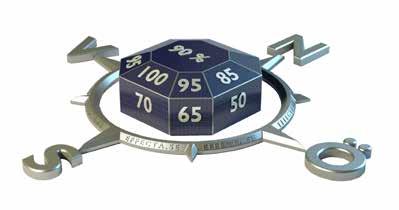

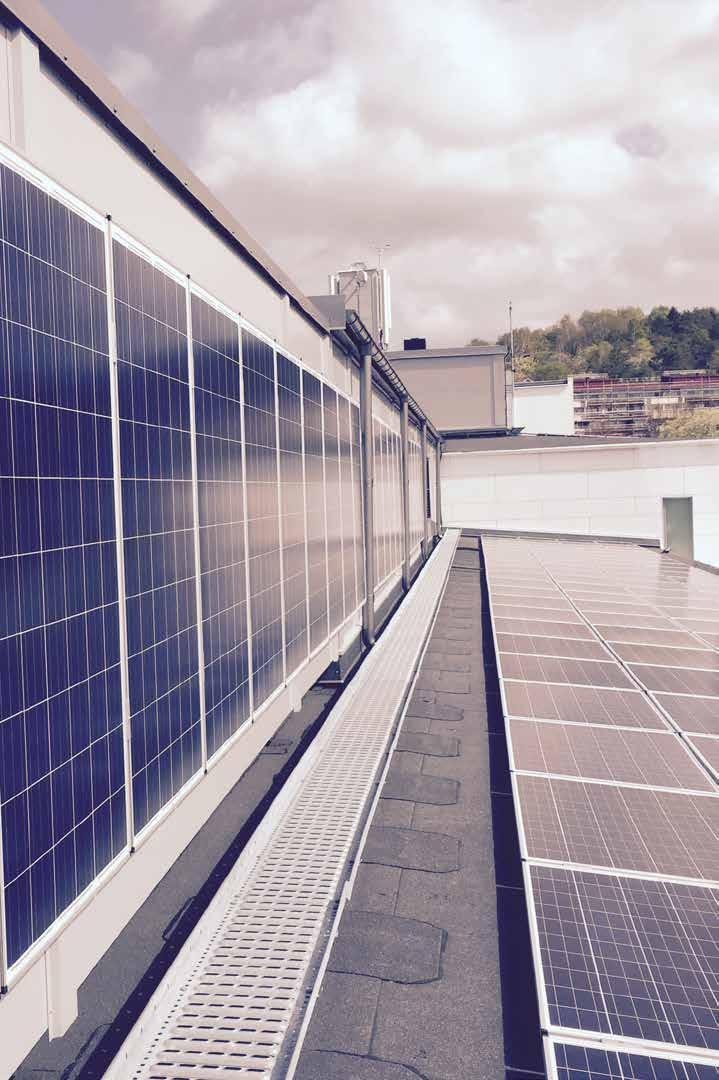

6 ENERGI FRÅN SOLEN ytor, EFFEKT & väderstreck Yta, effekt och kostnad Oavsett vilken solcellsmodul du väljer att installera behövs det yta. Det finns olika typer av solceller med olika effekt. En Monokristallin solcell är vanligtvis effektivare jämfört Polykristallina och kräver därför något mindre takyta. Den Monokristallina är dock normalt dyrare/ Wp så finns takyta ger en Pollykristallin normalt bättre avkastning. Om solcellerna placeras på ett plant tak eller på mark med ett, sk. fristående montage behöver ytan ökas ungefär två gånger då raderna måste ha tillräckligt avstånd för att inte skugga varandra vilket försämrar systemets funktion och årsutbyte. Den mest förekommande solcellsmodulen har en storlek på ca 1,65 m2 och en effekt på Wp beroende på teknik och fabrikat. Beroende på var systemet installeras i Sverige kommer solcellerna att avge olika mycket energi. Installeras de kustnära i t.ex. Göteborg kommer dem att avge ca 1000 kwh årligen / monterad kwp medans längre in i landet kanske dem avger 900 kwh/år. Önskas installationen generera ca 5000 kwh/ år i Göteborgsområdet måste du således installera 20 st 250 Wp moduler vilket ger en yta 33 m2. Om du ska jämföra priser är det kostnad per kwp du ska jämföra. Exempel: Modultyp Antal Effekt Wp Takyta m2 Materialpris Pris/Wp LG Mono X 320 Wp , : :- Solarwatt Poly 270 Wp , :- 9,32:- JA solar 270 Wp , :- 8,74:- Vädersträck och lutning Att ha rätt vinkel mot solen är givetvis en förutsättning för att systemet ska fungera optimalt. På bilden nedan kan du utläsa vilka vinklar som är att rekommendera. Givetvis kan montaget ske i en sämre vinkel eller väderstreck med mindre solinstrålning men kompensera då med extra yta för att nå önskad effekt. Vinkeln kan också vara av betydelse för vilket montage du väljer. Oftast räcker energin solceller genererar till på sommaren, förmodligen blir det även ett överskott. Det kan därför om möjligt vara lämpligt att montera solcellerna i två väderstreck för att få en jämnare produktion under en längre tid. Systemet kanske tappar lite energi på sommaren men vinner tillbaka den på vår och höst. Även överskottet miskar och mindre energi levereras ut på det offentliga nätet. Som bilden visar är solceller effektiva i många olika väderstreck, bäst effekt når du på ett sluttande mot söder. Träd och annat som skuggar installationen påverkar effekt och energiutbyte. 8 8

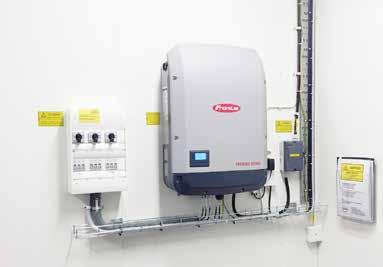

7 ENERGI FRÅN SOLEN vad behövs i systemet? För att få ett väl fungerande system behövs givetvis fler komponenter än bara solceller. Innan beställning och montage är det nödvändigt att tänka igenom systemets utformning och vad det ska innehålla. Effecta har kompletta lösningar och de systemdetaljer som behövs till den mindre villan eller en större fastighet alt. industrilokalen. Det finns som sagt en mängd olika solceller på marknaden. Effecta har alltid produkter som är noga utvalda från trygga leverantörer. Det du måste bestämma dig för är vilken modul som passar i det tänkta systemet, behövs en högeffektiv monokristallin solcellsmodul eller räcker det med en polykristallin med en lägre kostnad per installerad kw. Kanske är utseendet viktigt då väljer ni vår helt svarta modul från Solar Watt. Montagesystemet är kanske den viktigaste detaljen i hela solsystemet. Med Effecta som leverantör får du alltid väl dimensionerade produkter i korrisionsbeständiga material. Bestäm montagesätt för solcellerna på och följ våra guider i katalogen eller på vår hemsida. Från solcellerna till växelrikatare behövs kablage som är anpassat för DC ström. Våra produkter är uv-beständiga och dubbelisolerade med erfoderlig säkerhetsklass och uv-beständighet. Det är sällan du behöver en kabel som är grövre än 6mm. Är kabeldragningen lång ökar förlusterna och en grövre kabel kan behövas. Välj även kontakt som passar till modulens kontakt och kabelns tjocklek. Mellan solceller och växelriktare är det ofta lämpligt att montera produkter som skyddar växelriktaren och underlättar för service. Det sitter oftast en DC brytare i växelriktaren men det kan även vara lämpligt att montera en mot vardera sträng. I strängen är ett överspänningsskydd en god försäkring mot åsknedslag. Det är billigare att byta en liten patron i överspänningsskyddet än hela växelriktaren. En sk. strängsäkring som skyddar mot överströmmar vid modulfel är också en billigt sätt att skydda dyrbar utrustning. Växelriktaren omvandlar solcellernas DC ström till växelström och är helt avgörande för ett fungerande system. Välj växelriktare efter systemlösning och omgivning. Normalt dimensioneras växelriktaren något mindre än solcellernas toppeffekt (kwp) för hög verkningsgrad, och lägre systemkostnad. Ska systemet övervakas på distans och visa mätvärden från solceller och dess omgivning behöver du komplettera med produkter till detta.. För enklare övervakning såsom effekt från solceller och historik behövs en Wifimodul till växelriktaren. Önskas mer information såsom verkningsgrad behöves givare på taket som registrerar solinstrålning och temperatur. Efter växelriktaren på AC sidan måste en lastbrytare monteras. Brytaren möjligör frånkoppling av solcellerna från elnätet. Vi rekommenderar även montage av ett överspänningsskydd på AC sidan som skyddar växelriktaren från överspänning. I offentliga byggnadre blir det allt vanligare med krav på sk. brandkårsbrytare. Systemet är till för enkel frånkoppling av DC last från solcellerna. Det finns främst två sätt att säkerställa funktionen och du kan antingen installera ett skåp med brytare vid klimatskalet som sänker spänningen i kablaget från solcellerna i huset. Alternativt monteras microinverters bakom solcellsmodulen vilka sänker spänningen vid frånkoppling till säkra nivåer. Fördelen med microinverters är att kablaget på taket blir spänningslöst. I offentliga system är det ofta viktigt att visa att det finns solceller installerat i byggnaden. Dom vanligaste lösningarna är att visa solcellernas produktion i en befintlig informatonstavla eller att montera en separat display. Det går att få egen utformning på displayen vad det gäller logotype och texter 9

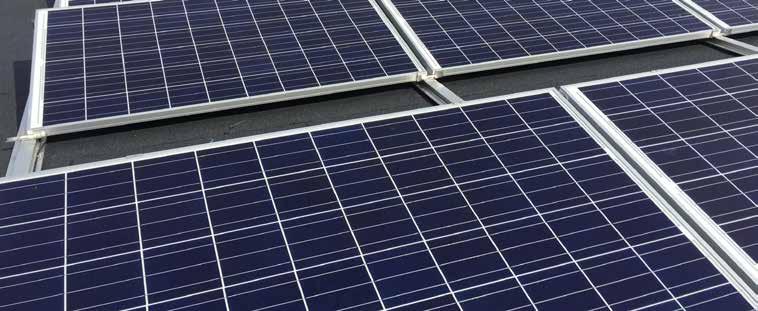

8 Vi hjälper dig med ritningar, systemförslag, energiberäkningar. 10

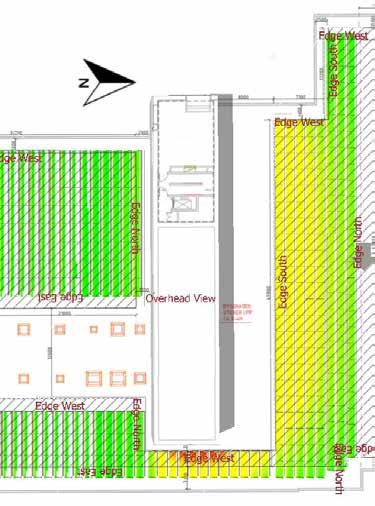

9 ENERGI FRÅN SOLEN projektering & DIMENSIONERING Vi guidar dig till bästa lösningen. Vi på Effecta har dimensionerat och driftsatt i stort sett alla typer av solsystem. Vi hjälper dig gärna med dimensionering och projektering i planeringsstadiet. Vi har lång erfarenhet och har garanterat en beprövad lösning som kommer passa just dina förhållanden. Vi hjälper dig Oavsett vilket system du har funderingar på att installera hjälper vi dig gärna med en lösning för bästa resultat. Efter 30 år i branschen har vi kunskap och erfarenhet om de flesta system och lösningar. Vi vet givetvis även vilka de vanligaste fallgroparna är till ett mindre lyckat system. Sitter du med ett projekt som konsult eller byggherre och har funderingar kring taklösningar, materialval eller andra tekniska lösningar föreslår vi att ni kontaktar oss så hjälper vi er med ritningar, systemförslag och energiberäkningar. I denna broschyr får du en del information men det finns mycket mer att få hos Effecta

10 12

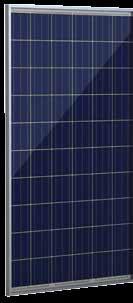

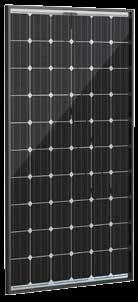

11 VÅRA SOLCELLER 12 års garanti Alltid Högsta kvalitet Vi har ett stort utbud av solceller. VI har både glas-folie och glas-glas moduler. Vi eftersträvar alltid efter att ha produkter med högsta kvalitet. Oavsett om ursprunget är Tyskland eller Asien och vi är noga med att våra leverantörer ska ha god ekonomi och ha funnits länge på marknaden. Våra moduler levereras alltid med en effektgaranti och det går alltid att spåra modulen med intyg från produktionen. Det är även viktigt att modulen efterlever den standard som gäller i Sverige. Nästan alla leverantörer lämnar långa garantier vilket givetvis är viktigt men dessa är ingenting värt om leverantören inte finns kvar vid ett eventuellt garantianspråk. SolarWatt är vår huvudleverantör av solceller. SolarWatts produkter tillverkas i en hypermodern anläggning utanför Frankfurt. Deras sortiment innehåller både glas/folie och glas/glas moduler. Noga utvalda material och en helautomatisk tillverkning gör deras produkter prisvärda med en mycket hög kvalitet. LG Electronics, Inc är global marknadsledare och trendsättare vad det gäller ny teknik. Den flertalet belönade NeOn modulen sätter nivån vad det gäller verkningsgrad och årsutbyte. Tillverkning och utveckling sker i Korea. Astronergy GMBH är ett dotterbolag i Chint group och en leverantör med hög kvalitetsstämpel. All utveckling och tillverkning sker i Freiberg och Arnstadt, Tyskland. Jinko Solar är en kvalitetsprodukt till ett lite lägre pris. Jinko som företag finns representerat över hela världen med ett brett sortiment av produkter. Vi har normalt en eller flera modeller på lager. JA Solar är en av världens största tillverkare av solcellsmoduler. JA Solar har ett stort utbud av allt från klassisk Polly modul till smartmoduler

12 Solar Watt Tillverkad i Tyskland Tål höga tryck hela 5400pa Glas/glas för ökad livslängd Säker mot saltspray och amoniak års produktgaranti 30 års linjär effektgaranti 4 bus solcell, minskat motstånd och ökad moduleffekt Blue 60P Black 60M Vision 60P Vision 60P M Märkeffekt Wp Art nr: Pris / modul 1.596: : : :- Märkeffekt (Pmax) STC 265 Wp 280 Wp 270 Wp 300 Wp Märkeffekt (Pmpp) at NOCT 195 Wp 207 Wp 198Wp 221 Wp Maximal volt (Vmpp) at STC 31,1 V 31,4 V 31,1 V 31,9 V Maximal volt (Vmpp) at NOCT 28,7 V 29 V 28,7 V 29,4 V Märkström (lmpp) at STC 8,61 A 8.99 A 8,76 A 9.50 A Märkström (Impp) at NOCT 7,36 A 7.20 A 7.21 A 7.30 A Spänning öppen krets (Voc) at STC 38,1 V V 38,5 V 39,8 V Sänning öppen krets (Voc) at NOCT 35,7 V 36,6 V 36,1 V 37,3 V Kortslutningsström (Isc) at STC 9.11 A 9.45 A 9.44 A 9,97 A Kortslutningsström (Isc) at NOCT 7.36 A 7.56 A 7,63 A 8,06 A Modulverkningsgrad (%) 16.3% 17% 16,7% 18.42% Maximal systemspänning VDC Max avsäkring (A) Modulmått L W H (mm) Skyddsyta framsida Glas Glas Glas Glas Skyddsyta baksida Folie vit Folie svart Glas Glas Kabellängd (mm) 1000mm 1000mm 1000mm 1000mm Anslutningstyp kontakt PV4-S PV4-S PV4-S PV4-S Max belastning vind/snö (Pa) 2400 / / / / 6000 Vikt (kg) 19 kg 18.2 kg 22,8 22,8 Antal celler / typ poly / 6 x 10 mono / 6 x 10 poly / 60 mono / 60 Ramens utförande Eloxerad aluminium Svart anodizerad Eloxerad aluminium Svart anodizerad Effektsortering -0/+5% -0/+5% -0/+5% -0/+5% Temperatur coefficient (Pmpp) %/K %/K % / K % / K Temperatur coefficient (Isc) +0.05%/K +0.05%/K % / K % / K Temperatur coefficient (Voc) %/K %/K % / K % / K Normal celltemperatur drift (NOCT) 45 C 45 C 45 C 45 C Antal förbikopplingsdioder Effektgaranti enl. (IEC 61215) 25 år / 80% 25 år / 80% 30 år / 87% 30 år / 87% 14 Certifikat: IEC 61215, IEC 61730, 61701, 62716

13 LG NeOn 2 MonoX Tillverkad i Korea PID Certifierad Tål höga tryck hela 6000pa Moduleffekt på upp till 19.6% Säker mot saltspray och amoniak 12 års produktgaranti 25 års linjär effektgaranti 4-12 bus solcell, minskat motstånd och ökad moduleffekt LG NeON2 (BL) LG NeON2 LG NeON2 LG MonoX Plus Märkeffekt Wp Art nr: Pris / modul 2.625: : : :- Märkeffekt (Pmax) STC 320 Wp 330 Wp 335Wp 300 Wp Märkeffekt (Pmpp) at NOCT 236 Wp 243 Wp 247 Wp 220 Wp Maximal volt (Vmpp) at STC 33,4 V V V Maximal volt (Vmpp) at NOCT 30.9 V V 28.82V 29.1 V Märkström (lmpp) at STC 9,59 A 9.80 A 9.83 A 9.47 A Märkström (Impp) at NOCT 7,64 A 7.81 A 7.83 A 7.56 A Spänning öppen krets (Voc) at STC 40,4 V 40.9 V 41.0 V 38.8 V Sänning öppen krets (Voc) at NOCT 37.8 V 38.1 V 38.2 V 36V Kortslutningsström (Isc) at STC 10,15 A A A A Kortslutningsström (Isc) at NOCT 8,17 A 8.41 A 8.44 A 8,10 A Modulverkningsgrad (%) 18,7 % 19,6% 19,3% 17.5% Maximal systemspänning VDC Max avsäkring (A) Modulmått L W H (mm) 1686x1016x x1016x x1016x x1016x40 Skyddsyta framsida Glas Glas Glas Glas Skyddsyta baksida Folie svart Folie vit Folie vit Folie svart Kabellängd (mm) 1000 mm 1000mm 1000mm 1000mm Anslutningstyp kontakt MC4 MC4 MC4 MC4 Max belastning vind/snö (Pa) 5400 / / / / 6000 Vikt (kg) 18 kg 18 kg 18 kg 18 kg Antal celler / typ mono / 6 x 10 mono / 6 x 10 mono / 6 x 10 mono / 6 x 10 Ramens utförande Svart anodizerad Svart anodizerad Svart anodizerad Svart anodizerad Effektsortering -0/+3 % 0/+3% -0/+3% -0/+3% Temperatur coefficient (Pmax) % / C % / C % / C % / C Temperatur coefficient (Isc) 0.03 % / C 0.03 % / C 0.03 % / C 0.03 % / C Temperatur coefficient (Voc) % / C % / C % / C -0.3 % / C Normal celltemperatur drift (NOCT) 45±3 C 45±3 C 45±3 C 45±3 C Antal förbikopplingsdioder Effektgaranti enl. (IEC 61215) 25 år / 83,6% 25 år / 84,8% 25 år / 84,8% 25 år / 84,8% Certifikat: IEC 61215, IEC 61730, 61701,

14 Jinko Solar JA Solar Tillverkad Sydafrika / Asien Finns som smartmodul Antireflexglas Säker mot saltspray och amoniak 10 års produktgaranti 25 års linjär effektgaranti 4 bus solcell, minskat motstånd och ökad moduleffekt JKM265PP-60 JKM270PP-60 JA Solar JAP6(K)-60 JA Solar JAP6(K)-60 Märkeffekt Wp Art nr: Pris / modul 1.420: : : :- Märkeffekt (Pmax) STC 265Wp 270Wp 265Wp 270Wp Märkeffekt (Pmpp) at NOCT 198Wp 202Wp 198Wp 270Wp Maximal volt (Vmpp) at STC 31.4V 31.7V 31.4V 31.7V Maximal volt (Vmpp) at NOCT 28.7V 29.0V 28.7V 29.0V Märkström (lmpp) at STC 8.44A 8.52A 8.44A 8.52A Märkström (Impp) at NOCT 6.91A 6.97A 6.91A 6.97A Spänning öppen krets (Voc) at STC 38.6V 38.8V 38.6V 38.8V Sänning öppen krets (Voc) at NOCT 35.3V 35.6V 35.3V 35.6V Kortslutningsström (Isc) at STC 9.03A 9.09A 9.03A 9.09A Kortslutningsström (Isc) at NOCT 7.31A 7.35A 7.31A 7.35A Modulverkningsgrad (%) 16.19% 16.50% 16.19% 16.50% Maximal systemspänning VDC Maximum series fuse rating (A) Modulmått L W H (mm) Skyddsyta framsida Glas Glas Glas Glas Skyddsyta baksida Folie vit Folie vit Folie vit Folie vit Kabellängd (mm) 900 mm 900mm 1000mm 1000mm Anslutningstyp kontakt MC4 MC4 MC4 MC4 Max belastning vind/snö (Pa) 2400 / / / / 5400 Vikt (kg) 19 kg 19kg 19.7 kg 19.7 kg Antal celler / typ poly / 6 x 10 poly / 6 x 10 poly / 6 x 10 poly / 6 x 10 Ramens utförande Eloxerad aluminium Eloxerad aluminium Eloxerad aluminium Eloxerad aluminium Effektsortering -0/+3% -0/+3% Temperatur coefficient (Pmax) % / C % / C Temperatur coefficient (Isc) % / C % / C Temperatur coefficient (Voc) % / C % / C Normal celltemperatur drift (NOCT) 45 C ±2 C 45 C ±2 C Antal förbikopplingsdioder 3 3 Effektgaranti enl. (IEC 61215) 25 år / 80% 25 år / 80% 16 Certifikat: IEC 61215, IEC 61730, 61701, 62716

15 Astronergy Violin Tillverkad i Tyskland Tål höga tryck hela 6000pa PID Certifierad Säker mot saltspray och amoniak 12 års produktgaranti 25 års linjär effektgaranti 4 bus solcell, minskat motstånd och ökad moduleffekt Violin ASM6610P Violin ASM6610P Violin ASM6610M Violin ASM6610M Märkeffekt Wp Art nr: Pris / modul 1.600: : : :- Märkeffekt (Pmax) STC 265 Wp 270 Wp 280 Wp 285 Wp Märkeffekt (Pmpp) at NOCT Wp Wp Wp Wp Maximal volt (Vmpp) at STC V V V V Maximal volt (Vmpp) at NOCT V V 28.82V V Märkström (lmpp) at STC 8.58 A 8.70 A 8.98 A 9.09 A Märkström (Impp) at NOCT 7.10 A 7.20 A 7.21 A 7.30 A Spänning öppen krets (Voc) at STC V V V V Sänning öppen krets (Voc) at NOCT V V V V Kortslutningsström (Isc) at STC 9.18 A 9.45 A 9.38 A 9.48 A Kortslutningsström (Isc) at NOCT 7.73 A 7.96 A 7.59 A 7.67 A Modulverkningsgrad (%) 16.19% 16.50% 17.12% 17.42% Maximal systemspänning VDC Max avsäkring (A) Modulmått L W H (mm) Skyddsyta framsida Glas Glas Glas Glas Skyddsyta baksida Folie vit Folie vit Folie svart Folie svart Kabellängd (mm) 1000 mm 1000mm 1000mm 1000mm Anslutningstyp kontakt MC4 MC4 MC4 MC4 Max belastning framsida (Pa) Vikt (kg) 18.2 kg 18.2 kg 18,2 kg 18,2 kg Antal celler / typ poly / 6 x 10 poly / 6 x 10 mono / 6 x 10 mono / 6 x 10 Ramens utförande Eloxerad aluminium Eloxerad aluminium Svart anodizerad Svart anodizerad Effektsortering -0/+5% -0/+5% Temperatur coefficient (Pmpp) %/K % / K Temperatur coefficient (Isc) %/K % / K Temperatur coefficient (Voc) %/K % / K Normal celltemperatur drift (NOCT) 43±2 C 48±2 C Antal förbikopplingsdioder 3 3 Effektgaranti enl. (IEC 61215) 25 år / 80,7 % 25 år / 80,7 % Certifikat: IEC 61215, IEC 61730, 61701,

16 1818

17 VÅRA VÄXELRIKTARE Växelriktaren är hjärnan i en solcellsanläggning och behövs för att omvandla likströmmen som solcellen genererar till växelström vilken används i fastigheten eller levereras ut på nätet. Vi arbetar uteslutande med växelriktare av högsta kvalitet och våra huvudleverantörer är Fronius från Österrike viika är marknadsledare inom området. Våra inverters uppfyller alla ställda myndighetskrav och du behöver aldrig vara orolig för överspänning i fastigheten eller problem vid strömavbrott. Vid ett spänningsbortfall stänger växelriktaren av omedelbart för att sedan sakta fasa in spänning igen när strömmen har kommit tillbaka. Du kan enkelt koppla upp din anläggning mot internet för att övervaka och samla data från systemet. Fronius är vårt förstaval då det kommer till växelriktare. Fronius har ett brett sortiment med användarvänliga och prisvärda produkter vilket tilltalar oss på Effecta. Vi har alltid Fronius produkter på lager till rätt priser. All tillverkning och utveckling sker i Österrike. SMA är väl det märke som många förknippar med växelriktare. SMA har levererat högkvalitetsprodukter i snart 30 år och ligger alltid i framkant vad det gäller innovation och teknik. Tillverkning och utveckling sker i Tyskland. SolarEdge är något av en uppstickare i branschen. De har ett eget system som bygger på moduloptimering där en sk. optimerare monteras bakom solcellsmodulen. SolarEgde kan vara ett utmärkt alternativ vid svåra installationsförhållanden med mycket skugga och olika vinklar. Vid krav på brandkårsbryning kan även systemet användas med deras brandkårs gateway. Delta har framgångsrikt utvecklat och tillverkat inverters i snart 25 år. Deltas robusta sortiment har varit speciellt framgångsrikt när det gäller större system i projektform, men Delta har även inverters för mindre system. 19

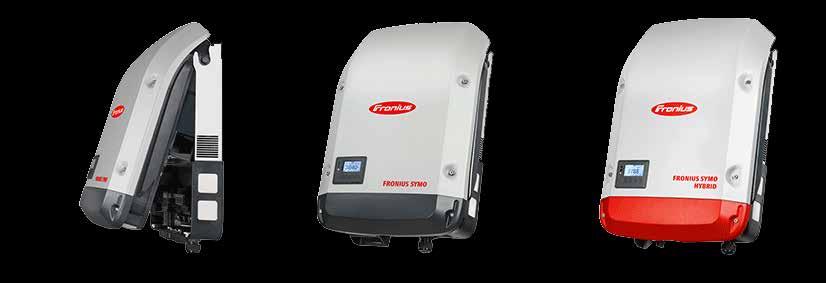

18 Fronius Symo Tillverkad i Österrike Hög verkningsgrad Datalogger med WLAN Ethernet och webserver Låg vikt Snap in / enkel att installera Tål hög DC volt Snabb MPP tracking Dynamisk Peak Fronius Symo S S S M M M M M Art nr Pris : : : : : : : :- Fronius Symo Light S S S M M M M M Art nr Pris : :-: : : : : : :- Nominell AC-effekt (Pac,r) DC MPP max ingångsström Max kortslutningsström modulfält DC MPP-spänningsområde DC Startspänning (Udc start) DC Ingångsspänning (Udc min-max) 16,0 A / 16,0 A 24,0 A / 24,0 A V 200 V V Antal MPP-Tracker 1 2 Antal DC-anslutningar Verkninggrad neu (%) 96,2 96,7 97,0 96,5 96,9 97,2 97,3 97,5 AC-utgångsström (Iac nom) 4,3 A 5,3 A 6,5 A 4,3 A 5,3 A 6,5 A 7,2 A 8,7 A AC anslutning (spänningsområde) 3~ NPE 400 V/230 V eller 3~ NPE 380 V/220 V (+ 20 % / - 30 %) AC Frekvensområde 50 / 60 Hz (45-65 Hz) Effektfaktor (cos φ ind/cap) 0,70-1 induktiv / kapacitiv 0,85-1 induktiv / kapacitiv W H D mm 431 x645x204 Vikt (kg) 16 19,9 Omgivningstemperaturområde - 25 C till + 60 C Intal inmatningsfaser 3 Skyddsklass 1 DC-isolationsmätning Överlastbeteende DC-frånskiljare Polvändningsskydd Kylning DC anslutning - 2,5-16mm AC anslutning - 2,5-16mm Ja Arbetspunktsförskjutning, effektbegränsning JA Ja Reglerad luftkylning Skruvklämma Skruvklämma Kapslingsklass IP 65 Överspänning (DC/AC) 2 / 3 WLAN/Ethernet LAN USB Datalogger och webbserver RS485 Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) Dataloggning, uppdatering av växelriktare via USB-minne Integrerade (ej light) Anslutning av Modbus RTU SunSpec eller mätare ÖVE/ÖNORM E , DIN V VDE /A1, VDE AR N 4105, IEC /-2, IEC 62116, IEC 61727, AS 3100, AS , AS , CER , G83/2, UNE , SI ), CEI ), NRS

19 Fronius Symo ECO Tillverkad i Österrike Hög verkningsgrad Datalogger med WLAN Ethernet och webserver Låg vikt Snap in / enkel att installera Tål hög DC volt Snabb MPP tracking Dynamisk Peak M M M M M M M S S : : : : : : : : : M M M M M M M S S : : : : : : : : : ,0 A / 16,0 A 27,0 A / 16,5 A 33,0 A / 27,0 A 44.2 A 47.7 A 24,0 A / 24,0 A 40,5 A / 24,8 A 49,5 A / 40,5 A 71.6 A V V V 200 V 650 V V V V ,6 97,7 97,4 97,6 97,8 97,8 97, % 10,1 A 11,8 A 14,4 A 18,0 A 21,7 A 25,3 A 28,9 A 37.9 A 40.9 A 3~ NPE 400 V/230 V eller 3~ NPE 380 V/220 V (+ 20 % / - 30 %) 50 / 60 Hz (45-65 Hz) 0,85-1 induktiv / kapacitiv4 0-1 indikativ / kapacitiv 431 x645x x510 x225 21,9 34,8 43, C till + 60 C 3 1 Ja Arbetspunktsförskjutning, effektbegränsning JA Ja Reglerad luftkylning Skruvklämma Skruvklämma IP 65 IP 66 2 / 3 Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) Dataloggning, uppdatering av växelriktare via USB-minne Integrerade (ej light) Anslutning av Modbus RTU SunSpec eller mätare ÖVE/ÖNORM E , DIN V VDE /A1, VDE AR N 4105, IEC /-2, IEC 62116, IEC 61727, AS 3100, AS , AS , CER , G83/2, UNE , SI ), CEI ), NRS

20 SMA SunnyTripower Tillverkad i Tyskland Hög verkningsgrad över 97% 5 års garanti med option om förlängd till 25 år Enkelt montage Speedwire Bluetooth Sunny Tripower STP 5000-TL 20 STP 6000-TL 20 STP 7000-TL 20 STP 8000-TL 20 STP 9000-TL 20 Art nr Pris : : : : :- Nominell AC-effekt (Pac,r) DC MPP max ingångsström 11 A / 10 A 15 A / 10 A Maxikortslutningsström modulfält 17 A / 15 A 25 A / 15 A DC MPP-spänningsområde 245 V -800 V / 580 V 290 V-800 V / 580 V 330 V -800 V / 580 V 370 V-800 V / 580 V DC Startspänning (Udc start) 150 V / 188 V DC Ingångsspänning (max) V Antal MPP-Tracker 2 Antal DC-anslutningar 2+2 Verkninggrad neu (%) AC-utgångsström (Iac nom) 7.3 A 8.7 A 10.2 A 11.6 A 13.1 A AC anslutning (spänningsområde) 3~ NPE 400 V/230 V eller 3~ NPE 380 V/220 V (+ 20 % / - 30 %) AC Frekvensområde 50 Hz, 60 Hz / -5 Hz to +5 Hz Effektfaktor (cos φ ind/cap) 0,8-0,8 induktiv / kapacitiv 0,85-1 induktiv / kapacitiv W H D mm 470 x730x240 Vikt (kg) 37 Omgivningstemperaturområde -25 C to +60 C Intal inmatningsfaser 3 Skyddsklass 1 DC-isolationsmätning Ja Överlastbeteende Arbetspunktsförskjutning, effektbegränsning DC-frånskiljare Ja Polvändningsskydd Ja Kylning Opticool, självreglerande DC anslutning SUNCLIX AC anslutning - 2,5-16mm Skruvklämma Kapslingsklass IP 65 Överspänningsskydd 1 / 3 Kommunikation Webconnect Reläutgångar Multifunktionsrelä RS485 Tillval Modbus Tillval 22 Urval av standarder för mer info hänvisar vi till tillverkarens hemsida: AS :2015, CE, CEI 0-21:2016, C10/11:2012, DIN EN , EN , G59/3, G83/2, IEC 61727/MEA², IEC , NEN EN 50438, NRS , PPC, PPDS, RD 661/2007, RD 1699:2011, SI 4777, UTE C , VDE , VDE AR-N 4105, VFR 2013, VFR 2014

21 SMA SunnyTripower Tillverkad i Tyskland Hög verkningsgrad över 97% 5 års garranti med option om förlängd till 25 år Enkelt montage Speedwire Bluetooth STP TL 20 STP TL 20 STP TL 30 STP TL 30 STP 2500-TL : : : : : A / 10 A 33 A / 33 A 33 A / 33 A 33 A / 33 A 25 A / 15 A IU 370 V to 800 V / 580 V 440 V to 800 V / 580 V 240 V to 800 V / 600 V 320 V to 800 V / 600 V 390 V to 800 V / 600 V 150 V / 188 V V A 17.4 A 29 / 21,7 A 29 A 36,2 A 3~ NPE 400 V/230 V eller 3~ NPE 380 V/220 V (+ 20 % / - 30 %) 50 Hz, 60 Hz / -5 Hz to +5 Hz 0,8-0,8 induktiv / kapacitiv 1-0 induktiv / kapacitiv 470 x730x x682x C to +60 C 3 1 Ja Arbetspunktsförskjutning, effektbegränsning Ja Ja Opticool, självreglerande SUNCLIX Skruvklämma IP 65 1 / 3 Webconnect Multifunktionsrelä Tillval Ja Tillval Ja Urval av standarder för mer info hänvisar vi till tillverkarens hemsida: AS :2015, CE, CEI 0-21:2016, C10/11:2012, DIN EN , EN , G59/3, G83/2, IEC 61727/MEA², IEC , NEN EN 50438, NRS , PPC, PPDS, RD 661/2007, RD 1699:2011, SI 4777, UTE C , VDE , VDE AR-N 4105, VFR 2013, VFR

22 Delta RPI Commercial Symetrisk och osymetrisk DC Snabb och enkel installation Prisvärd vid stora system Hög verkningsgrad Kompakt design Modell RPI M8A RPI M10 A RPI M15 A RPI M20 A RPI M30 A RPI M50 A Art nr Pris : : : : : :- Nominell AC-effekt (Pac,r) DC MPP max ingångsström 10 A / 10 A 15 A / 10 A 22 A / 22 A 22 A / 22 A 30 A / 30 A 50 A / 50 A DC MPP-spänningsområde V DC Startspänning (Udc start) 250 V DC Ingångsspänning (Udc min-max) V V Antal MPP-Tracker 2 2 Antal DC-anslutningar Verkninggrad neu (%) 98, ,5 98,6 AC-utgångsström (Iac nom) 11,6 A 14,5 A 22 A 29 A 43,5 A 73 A AC anslutning (spänningsområde) 230 ± 20 % / 400 V AC ± 20% 3); 3 phase + PE or 3 phase + N + PE AC Frekvensområde 50 / 60 Hz (45-65 Hz) Effektfaktor (cos φ ind/cap) 0.8 cap ind W H D mm x612 x Vikt (kg) ,5 74 Omgivningstemperaturområde - 25 C till + 60 C Intal inmatningsfaser 3 Skyddsklass 1 DC-isolationsmätning Ja Överlastbeteende Effektbegränsning DC-frånskiljare JA Polvändningsskydd Ja Kylning Konvektion Fläktstyrd DC anslutning MC4 AC anslutning Amphenol multikontakt Kapslingsklass IP 65 Överspänning (DC/AC) -- Typ 2 WLAN/Ethernet LAN Solvia övervaknig USB JA Datalogger JA RS485 JA 24 Urval av standarder för mer info hänvisar vi till tillverkarens hemsida: VDE /A1; UTE C VDE A1 VFR 2013/VFR 2014;UTE C MV; French Islands (50 Hz/60 Hz); G59/3 LV; VDE-AR-N 4105; BDEW; ÖNORM E A1: 04/2014; TOR D4; EN ; EN ; EN ; EN

23 SolarEdge SE 4K.-12.5K Optimering på modulnivå Individuell övervakning Långa garantier Hög verkningsgrad Hög säkerhet Lämplig vid krav på brandkårsbrytare Modell SE4K-ER SE5K-ER SE7K-ER SE8K-ER SE9K-ER SE10K-ER Art nr Pris : : : : : :- Nominell AC-effekt (Pac,r) DC MPP max ingångsström 7 A 8,5 A 12 A 13,5 A 15 A 16,5 DC Ingångsspänning max 900 V Antal DC-anslutningar 2+2 Verkninggrad neu (%) 97,3 97,3 97,4 97,6 97,5 97,6 AC-utgångsström / fas 6,5 A 8 A 11,5 A 13 A 14,5 A 16 A AC anslutning (spänningsområde) 380 / 220 ; 400 / 230 AC Frekvensområde 50/60 ± 5 Hz W H D mm 540x315x191 Vikt (kg) 18,7 18,9 Omgivningstemperaturområde - 25 C till + 60 C Intal inmatningsfaser 3 Skyddsklass 1 DC-isolationsmätning Ja Överlastbeteende Effektbegränsning DC-frånskiljare JA Polvändningsskydd Ja Kylning Fläktstyrd DC anslutning MC4 AC anslutning Skruvkontakt Kapslingsklass IP 65 Överspänning (DC/AC) -- WLAN, WIFI Tillval Ethernet, ZigBee Tillval GSM Tillval RS485 JA Urval av standarder för mer info hänvisar vi till tillverkarens hemsida: IEC (EN50178), IEC-62109, VDE , VDE-AR-N-4105, AS-4777, G83 / G59, IEC , IEC IEC , IEC , FCC part15 class B 25

24 SolarEdge SE 4K.-12.5K Optimering på modulnivå Individuell övervakning Långa garantier Hög verkningsgrad Hög säkerhet Lämplig vid krav på brandkårsbrytare Modell SE12.5K-ER SE15K-ER SE16K-ER SE17K-ER SE25K-ER SE27K-ER SE33K-ER Art nr Pris : : : : : : :- Nominell AC-effekt (Pac,r) DC MPP max ingångsström 20 A 23 A 25,5 A 26 A 38 A 40 A 40 A DC Ingångsspänning max 900 V 1000 V Antal DC-anslutningar Verkninggrad neu (%) 97,7 97,6 97,7 97, AC-utgångsström / fas 20 A 23 A 25,5 A 26 A 38 A 40 A 40 A AC anslutning (spänningsområde) 380 / 220 ; 400 / / 277 AC Frekvensområde 50/60 ± 5 Hz W H D mm 540x315x260 Vikt (kg) 33,2 45 Omgivningstemperaturområde - 25 C till + 60 C Ljudnivå < 50 db < 55 db Intal inmatningsfaser 3 Skyddsklass 1 DC-isolationsmätning Ja Överlastbeteende Effektbegränsning DC-frånskiljare JA Polvändningsskydd Ja Kylning Fläktstyrd DC anslutning MC4 AC anslutning Skruvkontakt Kapslingsklass IP 65 Överspänning DC -- Typ 2 tillval WLAN, WIFI Tillval Ethernet, ZigBee Tillval GSM Tillval RS485 JA 26 Urval av standarder för mer info hänvisar vi till tillverkarens hemsida: IEC (EN50178), IEC-62109, VDE , VDE-AR-N-4105, AS-4777, G83 / G59, IEC , IEC IEC , IEC , FCC part15 class B

25 SolarEdge Optimerare Symetrisk och osymetrisk DC Snabb och enkel installation Prisvärd vid stora system Hög verkningsgrad Modell P300 P350 P370 P500 P600 P700 Art nr Pris 515:- 545:- 555:- 565:- 648:- 740:- Model / compabilitet 60 celler celler HP* celler HP* 96-celler 2 x 60 celler 2 x 72 celler Nominell DC-effekt (W) Max ingångsspänning (Vdc) Driftsintervall för MPPT Max kontinuerlig ingångsström (Isc) ,1 10,25 10,1 Maximal verkningsgrad 99,5 Överspänningskategori Typ 2 Max utgångsström i drift (Adc) 15 Max utgångsspänning i drift (Vdc) Säker utgångsspänning / optimerare 1 V Max systemspänning (V) 1000 B L H mm 128x152x27,5 128x152x x152x x152x50 128x152x43 128x158x59 Vikt (kg) 1,4 1,5 1,7 1,7 1,8 2,1 Omgivningstemperaturområde - 40 C till + 85 C Kabellängd (m) 0,95 1,2 0,95 1,2 1,2 1,2 DC anslutning MC4 Kapslingsklass IP 68 Min antal optimerare Max antal optimerare Min antal solceller IU Max antal solceller IU Max effekt / sträng 3-fas (W) Parallella strängar / olik orientering Ja - Modulens nominella STC-effekt. Moduler med upp till +5 procents effekttolerans tillåtna. - För andra anslutningstyper, v.g. kontakta SolarEdge. - Dubbel för parallellkoppling av 2 tunnfilmspaneler; P/N: P405-5RMDMRM. - Det är inte tillåtet att blanda P404/P405 med P300/P350/P370/P500/P600/P700 i samma sträng. - P300/P350/P370/P500 kan ej användas tillsammans med SE3K 3-fas växelriktaren (tillgänglig endast i ett fåtal länder; hänvisa till databladet för E-Series växelriktare). Urval av standarder för mer info hänvisar vi till tillverkarens hemsida: FCC del 15 klass B, IEC , IEC , IEC (säkerhetsklass II), VDE-AR-E :

26 VÅRA MONTAGESYSTEM Montagesystemet är kanske den viktigaste detaljen i ett solcellssystem. Det är lätt att man bara tittar på solcellsmodulen och glömmer att hög kvalitet på montagesystemet är helt avgörande för systemets livslängd. Är systemet inte lämpat för vårt klimat vad det gäller korrision, snö och vindlast kommer solcellsmodulen och montagesystemet att degraderas i förtid för att till slut gå sönder och ekonomin har avsevärt försämrats. Våra montagesystem är därför alltid anpassade till vårt tidvis bistra Nordiska klimat. Schletter är Europas ledande tillverkare av montagesystem och har varit inom metallindustrin i över 40 år. Hos Schletter hittar du alltid proudukter som håller högsta kvalitet och är testade för de hårda påfrestningar ett montagesystem måste klara under dess livslängd. Schletter har produkter från det enklaste villasystemet till den stora solcellsparken. Schletters produktutbud, kvalitet och service är svårslagen. Novotegra har ett stort utbud av montagesystem med yppersta kvalitet och design. Novotegras system för plåttak är smart, prisvärt och enkelt att montera. 28

27 OLIKA MONTAGESÄTT Montage med enkellager Det kanske vanligaste och enklaste montaget av solceller är med ett lager av skenor under solcellerna. Dessa kan monteras horizontellt eller vertikalt beroende på vad som passar bäst på taket. Montage med dubbellager Vid montage på tegeltalk med flera rader eller horisontellt placerade solceller är ett montage med dubbla skenlager att föredra. Detta för att underlätta inpassning och centrering av fästen och skenor. Det undre lagret monteras vertikalt alt. horisontalt beroende på hur solcellen skall monteras. Ytterligare ett lager med skenor placeras på de undre skenorna där solcellsmodulen monteras. Korrugerad plåt Korrugerat plåttak är ett vanligt tak på ladugårdar och lagerlokaler. Vi har ett enkelt snabbmonterat system från Novotegra där fästet skruvas ovanpå plåten. Systemet fungerar endast på plåttak, är taket av aluminium behövs sk. plåttaksbultar med skenor monteras. Låglutande tak Det finns takytor som är plana med låg taklutning. Det snabbaste och enklaste är då att använda sig av ett system som vindsäkras med ballast. Är taket täckt av duk eller papp använs en plan bottenprofil med ett mellanlägg av gummi så underlaget inte skadas. Systemet har ingen åverkan i ytskiktet och vi har flera typer av system som är lättarbetade och snabba att montera. 29

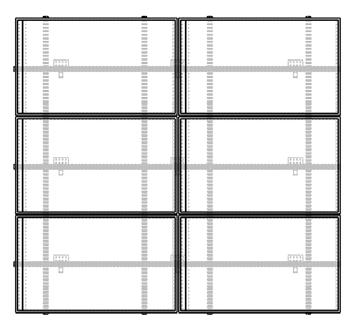

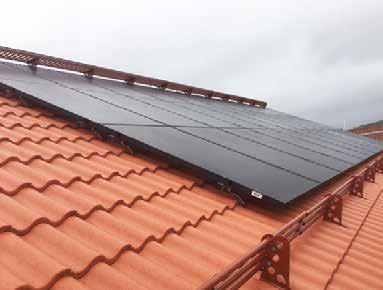

28 MONTAGESÄTT Montage med enkelt skenlager Nedan beskrivs vilka komponenter som behövs för ett enkelt lager av bärskenor. Montaget kan användas på de flesta typer av tak med olika fästanordningar. Montageskena t.ex. Solo05. Beräkning av skenornas längd är modulens bredd alt. höjd x 2. Det först fästet placeras ca 300mm in från modulens kant. Därefter ca 1200mm för att avslutas 300mm i slutet av fältet. I slutet av varje skena fästs modulen med ett ändfäste och skenan får en ändplugg. Två mellanfästen, ett med och ett utan jordpigg. Benämning Art. nr Antal Solo ,4 m Ändplugg st Ändfäste st Mellenfäste st Mellanfäste jordad st Takfäste (tegel) st Montage med dubbelt skenlager Nedan beskrivs vilka komponenter som behövs för ett dubbelt lager av bärskenor. Montaget kan användas på de flesta typer av tak med olika fästanordningar. I slutet av skenan fästs modulen med ett ändfäste och skenan får en änplugg. Det först fästet placeras ca 300mm in från modulens kant. Därefter ca 1200mm för att avslutas 300mm i slutet av fältet. Montageskena t.ex. Solo05. Beräkning av skenornas längd är modulens bredd alt. höjd x 2. Två mellanfästen, ett med och ett utan jordpigg. Ett sk. korsfäste sammanbinder lagren. Benämning Art. nr Antal Solo m Ändplugg st Ändfäste st Mellenfäste st Mellanfäste jordad st Korsfäste st Takfäste (tegel) st 30

29 MONTAGESÄTT Montage på korrugerat plåttak Med Novotegras montagesystem för plåttak får du en snabb och enkel installation. Oavsett om du monterar modulerna horisontellt eller vertikalt använder du samma produkter. Montageskena t.ex. Novotegra shortrail monteras antingen längs med åsen eller över två st åsar på plåten. Modulraden avslutas med ett ändfäste som monteras i shortrailen. Två mellanfästen monteras inne i modulraden. Benämning Art. nr Antal Kortprofil st Ändfäste st Mellanfäste st Plåtskruv st OBS! Detta montagesystem kan inte användas på aluminium tak. 31

30 TAKFÄSTEN FÖR TEGELTAK c b a Schletter Rapid Art nr: Pris: 89:- Mått a b c mm c b a Schletter Rapid 2+ 45V Art nr: Pris: 130:- Mått a b c mm c b a Schletter Rapid Art nr: Pris: 79: - Mått a b c mm c b a Schletter Rapid Max Art nr: 7374 Pris: 119:- Mått a b c mm a b c Novotegra Flex Art nr: Pris: 76:- Mått a b c mm a b c Novotegra Flex strong Art nr: Pris: 145:- Mått a b c mm

31 TAKFÄSTEN FÖR PLÅTTAK c b a RoofTech Falsfäste Art nr: Pris: 59:- Mått a b c mm 11, x18 a c b RoofTech Falsfäste Art nr: Pris: 65:- Mått a b c mm b a Schletter Falsfäste Art nr: 7376 Pris: 70:- Mått a b c mm Schletter Art. nr: 7373 Takbult med klicktop M10 x 200mm Pris: 36:- Schletter Art. nr Takbult med klicktop M12 x 250mm Pris: 56:- Schletter Art. nr Takbult med klicktop M12 x 300mm Pris: 58:- a b Novotegra Shortrail Art nr: Pris 31:- Mått a b -- mm c a b Novotegra Kortprofil plåttak Art nr: 7344 Pris: 56:- Mått a b c mm Novotegra Fästskruv till profil Art nr: Pris: 0.5:- 33

32 MODUL & SKENFÄSTEN Schletter Art. nr Pris: Material Jordad Ramhöjd Typ Montage Rapid :- Alu Nej 35mm Ändfäste M8 TX Rapid :- Alu Nej 40mm Ändfäste M8 TX Rapid :- Alu Nej 35mm Mellanfäste M8 TX Rapid :- Alu Nej 40mm Mellanfäste M8 TX Rapid :- Alu Ja 35mm Mellanfäste M8 TX Rapid :- Alu Ja 40mm Mellanfäste M8 TX Rapid :- Svart, Anodizerad Nej 35mm Ändfäste M8 TX Rapid :- Svart, Anodizerad Nej 40mm Ändfäste M8 TX Rapid :- Svart, Anodizerad Nej 35mm Mellanfäste M8 TX Rapid :- Svart, Anodizerad Nej 40mm Mellanfäste M8 TX Rapid :- Svart, Anodizerad Ja 35mm Mellanfäste M8 TX Rapid :- Svart, Anodizerad Ja 40mm Mellanfäste M8 TX KlickTop kors :- Alu Korsfäste M8 Ändfäste :- Alu -- Solo05 Ändplugg Plugg Ändfäste :- Svart -- Solo05 Ändplugg Plugg Fabrikat Art. nr Pris: Material Jordad Ramhöjd Typ Montage Novotegra :- Svart, Anodizerad Nej 34-42mm Mellanfäste M8 Novotegra :- Alu Nej 34-42mm Mellanfäste M8 Novotegra :- Svart, Anodizerad Nej 34-42mm Ändfäste M8 Novotegra :- Alu Nej 34-42mm Ändfäste M8 Novotegra :- Alu Ja Korsfäste M10 34

33 MODULSKENOR Schletter Art. nr Pris: Material Bredd Höjd Längd Solo :- Alu 40mm 40mm /m Solo :- Alu 40mm 40mm 4.2m Solo :- Alu 40mm 40mm 6.0m Solo :- Alu 40mm 40mm 6.2m Solo :- Svart, Anodizerad 40mm 40mm 4.2m Solo :- Svart, Anodizerad 40mm 40mm 6.0m SoloPlus :- Alu 40mm 60mm 4.2m SoloPlus :- Alu 40mm 60mm 6.0m SoloPlus :- Svart, Anodizerad 40mm 60mm 4.2m SoloPlus :- Svart, Anodizerad 40mm 60mm 6.0m Fabrikat Art. nr Pris: Material Bredd Höjd Längd Novotegra :- Alu 52mm 47mm 4.2m Novotegra :- Alu 52mm 47mm 6,12m Novotegra :- Alu 52mm 71mm 6,12m SKENSKARVAR Fabrikat Art. nr Pris Material Typ av skarv Schletter :- Alu Invändig, Solo05 Schletter :- Alu Invändig, SoloPlus Fabrikat Art. nr Pris Material Typ av skarv Novotegra :- Alu Utvändig, Novotegra 47 Novotegra :- Alu Utvändig, Novotegra 71 35

34 KABLAGE, KONTAKTER & TILLBEHÖR UV beständig kabel Halogenfri Dubbelisolerad Hög flexibilitet Finns i flera färger Färg Ledare mm2 Kabel ø mm Art. nr Antal Pris Svart 1 x 4 5, /m 14:- Svart 1 x 6 5, /m 12:- Svart 1 x 6 5, m 1.090:- Svart 1 x 6 5, m 4.750:- Svart 1 x 10 7, /m 22:- Röd 1 x 4 5, /m 14:- Röd 1 x 6 5, /m 13:- Röd 1 x 6 5, :- Röd 1 x 6 5, :- Röd 1 x 10 7, /m 22:- Gul/Grön 1 x 6 5, /m 15:- Gul/Grön 1 x 6 5, m 295:- Gul/Grön 1 x 10 7, /m 23:- Gul/Grön 1 x 10 7, m 475:- RS x 0,25 5, /m 21:- Fabrikat Ledare mm2 Art. nr Pris/st Art. nr Pris/10 st Sunclix : :- Sunclix : :- PV : :- PV : :- MC : :- MC : :- MC 4-5, : MC 4 + 5, : VARNING VARNING VARNING VÄXELRIKTARE APPARATEN SPÄNNINGSSATT FRÅN TVÅ HÅLL DUBBEL MATNING AC BRYTARE SOLCELLER VID FRÅNKOPPLING DC BRYTARE SOLCELLER ETT SOLCELLSSYSTEM ÄR KOPPLAT TILL DENNA BYGGNAD BRYTAREN ÄR SPÄNNINGSSATT SPÄNNINGSFÖRANDE DELAR BRYT FÖRST VÄXELSTRÖMSSIDAN ISOLERA BÅDE HUVUDMATNING OCH SOLCELLSSYSTEM FRÅN TVÅ HÅLL SOM INTE KAN FRÅNKOPPLAS INNAN ARBETE PÅBÖRJAS I HUVUDCENTRAL SEDAN LIKSTRÖMSSIDAN VID BRAND FRÅNSKILJ BRYTAREN PRODUKTION FRÅN INVERTER ABRYTS OBS! SOLCELLER ÄR FORTFARANDE AKTIVA Fabrikat Art. nr Beskrivning Pris/st Effecta 7301 Dubbel matning 120x70 70:- Effecta Ej frånkoppling 105x65 65:- Effecta Växelriktare 70 x 60 45:- Effecta AC brytare 105 x 65 65:- Effecta Vid brand 65:- Effecta Komplett sats med skyltar 295:- Skyltarna är i självhäftande graverad plast 3mm. 36

35 överspänning & Säkringar ÖVERSPÄNNINGSSKYDD Fabrikat Art. nr Volt DC Montage Typ Larmkontakt Pris/st Mersen DIN :- Mersen DIN 2 x 630:- Mersen DIN :- Mersen DIN 2 x 630:- Mersen DIN :- Mersen DIN 1 x 775:- Mersen DIN :- Mersen DIN 1+2 x 750:- OBO Batterman DIN :- OBO Batterman DIN 2 x 1.150:- OBO Batterman DIN :- OBO Batterman DIN 2 x 1.250:- OBO Batterman DIN :- OBO Batterman DIN 1+2 x 2.050:- UTBYTESPATRON ÖVERSPÄNNINGSSKYDD Fabrikat Art. nr Volt DC Typ Pris/st OBO Batterman :- Mersen :- Mersen :- Mersen :- SÄKRINGSHÅLLARE Fabrikat Art. nr Märkström Märkspänning Montage Poler Indikering Pris/st Mersen A 1000 V DC DIN 1 x 85:- Mersen A 1000 V DC DIN :- Mersen A 1000 V DC DIN/Kniv 1 x 395:- Mersen A 1000 V DC DIN/Kniv 1 x 595:- SÄKRINGAR Fabrikat Montage Märkström Märkspänning Art. nr Pris/st Art.nr Pris/10 st Mersen Hållare 10 A 1000 V DC : :- Mersen Hållare 15 A 1000 V DC : :- Mersen Hållare 20 A 1000 V DC : :- Mersen Hållare 25 A 1000 V DC : :- Mersen Hållare 30 A 1000 V DC : :- Mersen Hållare 32 A 1000 V DC : :- Mersen Kniv 50 A 1000 V DC : Mersen Kniv 63 A 1000 V DC : Mersen Kniv 80 A 1000 V DC :

36 lastfrånskiljare & automat- DC LASTFRÅNSKILJARE Fabrikat Art. nr Märkström Volt DC Montage Strängar Pris/st Merz DIN 1 285:- Merz DIN 1 490:- Merz Kapslad 1 625:- ABB DIN 1 795:- ABB DIN :- AC AUTOMATSÄKRINGAR Fabrikat Art. nr Märkström Märkspänning AC Montage Poler Typ Pris/st M-Line A 230/400 V DIN 4 C 155:- M-Line A 230/400 V DIN 4 B 90:- M-Line A 230/400 V DIN 4 B 90:- M-Line A 230/400 V DIN 4 B 90:- M-Line A 230/400 V DIN 4 B 90:- M-Line A 230/400 V DIN 4 B 90:- M-Line A 230/400 V DIN 4 B 90:- M-Line A 230/400 V DIN 4 C 95:- M-Line A 230/400 V DIN 4 C 95:- AC LASTFRÅNSKILJARE Fabrikat Art. nr Märkström Märkspänning AC Montage Poler Pris/st M-Line A 230/400 V Kapslad 4 155:- M-Line A 230/400 V Kapslad 4 90:- M-Line A 230/400 V Kapslad 4 90:- M-Line A 230/400 V Kapslad 4 90:- 38

37 MÄTNING & ÖVERVAKNING Fronius datamanager kan köpas till i efterhand eller beställas som tillbehör. Datamanagern möjliggör uppkoppling mot internet via Fronius portal. I portalen kan du följa och övervaka ditt solsystem i realtid. Det finns även möjlighet att koppla datamanagern till överordnat system via MODBUS. Fabrikat Art. nr Beskrivning Pris/st Fronius 7394 Data manager 3.500:- Med fronius sensorbox får du möjlighet att mäta och övervaka ditt system. Till boxen kan du koppla en modultempsensor, solinstrålningsgivare, omgivningstemp. mätare och en vindsensor. Boxen kopplas sedan till växelriktaren vilken överför datan trådlöst eller via fast kabel. Fabrikat Art. nr Beskrivning Pris/st Fronius Sensorbox 3.500:- Fronius 7395 Vindmätare 650:- Fronius 7396 Modultempsensor 1.350:- Fronius Utetempsensor 350:- SMA sensorbox installeras direkt vid solcellsmodulen. Till boxen kan du koppla en modultempsensor, omgivningstemp. mätare och en vindsensor. Boxen kopplas sedan till sunny webbox vilken överför datan trådlöst eller via fast RS 485. Fabrikat Art. nr Beskrivning Pris/st SMA 7340 Sensorbox 4.500:- SMA Vindmätare 1.585:- SMA Modultempsensor 475:- SMA Utetempsensor 795:- SMA Webbox är multifunktionell datalagringsenhet. Den samplar en mängd olika data från en eller flera växelriktare vilken du sedan kan följa på en webportal. Fabrikat Art. nr Beskrivning Pris/st SMA 7336 Sunny Webbox 4.550:- Spectron solinstrålningsgivare. Monteras vid solcellsmodul och är lämplig för visning i överordnat system. Kan kompletteras med temperaturgivare. Fabrikat Art. nr Beskrivning Pris/st Tritec Solinstrålningsgivare RS485, med MODBUS protokoll 4.750:- Tritec Solinstrålningsgivare 0-10V 2.950:- SolarEdge sensor och övervakningssystem. Med kommunikationsmodulen kan du övervaka systemet i din telefon eller dator. Du kan även koppla olika sensorer för t.ex. mätning av temperatur och solinstrålning. Fabrikat Art. nr Beskrivning Pris/st SolarEdge Kommunikationsmodul SolarEdge Vindmätare 7.250:- SolarEdge Wifi modul 750:- SolarEdge Modultempsensor 2.808:- SolarEdge Utetempsensor 2.500:- 39

38 MÄTNING OCH ÖVERVAKNING Från SMA multifunktionsrelä får du ut felsignaler, startar och stoppar t.ex. batteriladdning. Passar till: SB 3000TL-21 SB 3600TL-21 SB 4000TL-21 SB 5000TL-21 WB 3000TL-21 WB 3600TL-21 WB 4000TL-21 WB 5000TL-21 SB 2500TLST-21 SB 3000TLST-21 STP 8000TL-10 STP 10000TL-10 STP12000TL-10 STP 15000TL-10 STP 17000TL-10STP 15000TLHE-10 STP 20000TLHE-10 STP 15000TLEE-10 STP 20000TLEE-10 Fabrikat Art. nr Beskrivning Pris/st SMA 7338 Multifunktionsrelä retrofit 575:- SMA Webninterface, möjliggör uppkoppling till portal via SunnyWebbox. Fungerar även som kommunikations modul mot extern visningsdisplay. Passar till: STP, 15000TL-10, 17000TL TLHE TL-10 STP 15000TLEE-10, 20000TLEE-10 TL-20, Tripower TL Fabrikat Art. nr Beskrivning Pris/st SMA RS 485, Interface TL :- SMA RS 485, Interface TL :- SMA WebConnect kan växelriktarna Sunny Boy 3/3.6/4/5000TL, 2500/3000TLST samt Tripower TL-10 serien kopplas upp på internet och ger direkt tillgång till Sunny Portal via en Ethernet kabel. I SMAs TL serie är denna produkt redan inbyggd. Fabrikat Art. nr Beskrivning Pris/st SMA SMA WebConnect 1.350:- Extern display som kan kopplas mot de flesta växelriktare. Kommunikation sker via MOD-Bus. Displayen kan fås i eget utförande vad det gäller logotype och text. Även specialmått kan beställas. Fabrikat Art. nr Beskrivning Bredd Höjd Djup Pris/st Schneider 7341 Display inomhus LED, solsymbol 720mm 620mm 55mm :- Schneider Display inomhus LED 720mm 620mm 55mm :- Schneider Display inomhus LED 640mm 520mm 55mm :- Schneider Display inomhus LED 640mm 520mm 55mm :- Schneider 7343 Eget utförande av overlay t.ex. logo och text :- Schneider 7342 Kom. N-Port Rs :- SolarEdge brandkårsbrytare. Sänker spänningen i DC kablage till säkra nivåer. SolarEdge Art. nr Beskrivning Pris/st SolarEdge Brandkårs gateway 4.295:- SolarEdge Kapslad tryckknapp 525:- 40

39 BRANDKÅRSBRYTARE EATON Det är inte ovanligt att kablage mellan solcellspaneler och växelriktare kan bli långt och förläggs i kabelstråk tillsammans med AC kablage. Eftersom solcellspanelerna inte går att stänga av på annat sätt än att utestänga ljuset är DC kablaget spänningsförande genom byggnaden. Spänningsförande kablage innebär en ökad risk för brandmän vid brandbekämpning. Brandmansbrytare gör det möjligt att koppla bort kablaget mellan solcellspaneler och växelriktare. På så sätt blir det möjligt för brandpersonal att arbeta utan risk för skador av spänningssatta ledare. Brandmansbrytaren är en DC lastbrytare försedd med en tidsförfröjd underspänningsutlösare. Tidsfördröjningen gör att mer än 93% av korta spänningsbortfall inte löser ut brytaren. Driftspänning Ue 1000 VDC Märkström 30 A Driftskategori DC-21A Underspänningsutlösare 230 VAC, tidsfördröjd 600 ms, effektbehov 5 VA Hjälpkontakt sl-br, 240 VAC/1 A Anslutningsdata MC4 kontaktdon Omgivningstemperatur C Kapsling Glasfiberförstärkt polykarbonat Skyddsform, IEC IP 65 Standard IEC Certifikat CE, RoHS Fabrikat Art. nr Benämning Lastbrytare Ingångar Anslutning Utgångar Vikt kg Pris/st EATON SOL30-SAFETY-2MC4-U 1 2 MC4 kontakt 1 0, :- EATON SOL30X2-SAFETY-MC4-U 2 2 MC4 kontakt 2 5, :- EATON SOL30X3-SAFETY-MC4-U 3 3 MC4 kontakt 3 5, :- EATON SOL30X4-SAFETY-MC4-U 4 4 MC4 kontakt 4 6, :- EATON SOL30X6-SAFETY-MC4-U 6 4 MC4 kontakt 6 9, :- Isolationsspänning, Ui 500 V Märkström vid 240 VAC, AC-15, 6A Anslutningsdata Skruvplint, < 2,5 mm² Omgivningstemperatur C Kapsling Glasfi berförstärkt polykarbonat, röd Skyddsform, IEC IP 67 Standard IEC ISO 13850/EN 418 Certifikat CE, RoHS Fabrikat Art. nr Benämning Kontakter Vikt kg Pris/st EATON Kapslad tryckknapp med skyddskrage, vridåterställning sl-br 0,4 550:- EATON Kapslad tryckknapp med skyddskrage, vridåterställning 2 br 0,4 525:- EATON Kapslad tryckknapp, dragåterställning, plomberbar sl-br 0,4 550:- 41

40 KOPPLINGSBOXAR & BRANDBRYTARE HIS SOLAR För att förenkla installationen har vi färdiga kopplingsboxar. Boxarna är anpassade till antalet strängar och MPP trackers i systemet. I boxarna finns överspänningsskydd och strängsäkringar. Kopplingsboxarna kan även levereras med sk. brandkårsbrytare. Spänningsförande kablage i fastigheten kan då göras spänningslöst vilket minskar risken för brandmän vid brandbekämpning. På så sätt blir det möjligt för brandpersonal att arbeta utan risk för skador av spänningssatta ledare. Brandmansbrytaren är en DC lastbrytare försedd med en tidsförfröjd underspänningsutlösare. Driftspänning Ue VDC Märkström 6 /32 A Driftskategori DC-21B Överspänningsskydd Volt Strängsäkringar Volt Anslutningsdata MC4 kontaktdon Omgivningstemperatur C Kapsling Glasfiberförstärkt polykarbonat Skyddsform, IEC IP 65 Standard IEC 60947, , /-2 Certifikat CE, RoHS Fabrikat Art. nr Benämning Strängar MPP Säkringar ÖSP typ1+2 Brandbryt. DC brytare Pris/st HIS Solar DC kopplingsbox x x x x 4.850:- HIS Solar DC kopplingsbox x x x 2.100:- HIS Solar DC kopplingsbox x x x x 7.850:- HIS Solar DC kopplingsbox x x x 4.500:- HIS Solar DC kopplingsbox x x x x 5.000:- HIS Solar DC kopplingsbox x x x 3.500:- HIS Solar DC kopplingsbox x x x x :- HIS Solar DC kopplingsbox x x x 5.600:- Isolationsspänning, Ui 500 V Märkström vid 240 VAC, AC-15, 6A Anslutningsdata Skruvplint, < 2,5 mm² Omgivningstemperatur C Kapsling Glasfi berförstärkt polykarbonat, röd Skyddsform, IEC IP 67 Standard IEC ISO 13850/EN 418 Certifikat CE, RoHS Fabrikat Art. nr Benämning Kontakter Vikt kg Pris/st EATON Kapslad tryckknapp med skyddskrage, vridåterställning sl-br 0,4 550:- EATON Kapslad tryckknapp med skyddskrage, vridåterställning 2 br 0,4 525:- EATON Kapslad tryckknapp, dragåterställning, plomberbar sl-br 0,4 550:- 42

41 BATTERILAGER FRONIUS Med Fronius lagringslösning för solel kan du under perioder bli helt självförsörjande med egenproducerad energi. Den överskottsenergi som dina solceller producerar lagras i batteriet för att sedan användas nattetid eller när solelen inte räcker till. Batteriet har lång livslängd och maximal effektivitet. Har du redan ett befintligt system kan du enkelt integrera ett batteri i efteråt, eller byta den äldre växelriktaren till en Fronius Symo Hybrid. Om du vill börja med solceller och komplettera med batteriet senare börjar du med solceller och en Hybrid. Systemet är uppkopplat mot internet där du via en app eller i din dator kan se hur systemet fungerar och hur mycket energi dina solceller genererar och hur mycket ditt hus förbrukar. Växelriktaren Symo Hybrid är hjärtat i solcellssystem med batteri från Fronius. Växelriktaren sköter laddning till batteriet och omvandlinga av solenergi till växelström. Den finns i storlekar 3-5 kw men klarar en så hög effekt från solcellerna som 8 kw för att både tillgodose fastigheten med energi samtidigt som batteriet laddas. Tack vare multiflödes tekninken från såväl AC-DC och DC från batteriet blir energisystemet effektivt och flexibelt. Symo Hybrid 3.0-S 4.0-S 5,0-S Art nr Pris : : :- Max DC-PV 5000 W 6500 W 8000 W H B D mm 645x431x x431x x431x204 Antal inmatningsfaser Antal MPP tracker Fronius lagringsbatteri är baserat på Litium-Jon teknik och garanterar lång livslängd med hög urladdningsnivå. Batteriet är uppbyggt i moduler och finns i storlekar från 4,5 till 12 kw och är därför flexibelt och kan anpassas till de flesta fastigheter. Fronius batteri 4,5 kw 6,0 kw 7,5 kw 9,0 kw 10,5 kw 12 kw Art nr Pris : : : : : :- Urladdningsbar energi 3,6 kwh 4,8 kwh 6,0 kwh 7,2 kwh 8,4 kwh 9,6 kwh Urladdningseffekt 2400 W 3200 W 4000 W 4800 W 5600 W 6400 W Vikt 91 kg 108 kg 125 kg 142 kg 159 kg 176 kg H B D mm 955x570x x570x x570x x570x x570x x570x611 Fronius smarta elmätare är hjärnan i Fronius batterisystem. Mätaren lär sig hur fastighetens energibehov ser ut och känner av solenergins produktion, lagrad energi i batteriet och husets last. Utifrån informationen fördelas energin i fastigheten på det mest fördelaktiga sättet. Fronius Smartmeter 63A - 3-fas Smartmeter 50 ka - 3-fas Art nr Pris 2.250: :- 43

42 BATTERILAGER SOLAR WATT MY RESERVE My Reserve från Solar Watt är enkel och flexibel lagringslösning. Batterisystemet är skalbart från 2,2-8,8 kwh och dom små installationsmåtten gör batteriet enkelt att placera och montera. Den överskottsenergi som solcellerna producerar lagras i batteriet för att sedan användas nattetid eller när solelen inte räcker till. En energimätare installeras i systemet som fördelar den lagrade och producerade energin där den behövs som bäst. Batteriet har lång livslängd, hög verkningsgrad och kan urladdas till 100%. Har du redan ett befintligt system kan du enkelt integrera ett batteri efteråt oavsett vilken typ av växelrikare du har monterad. Systemet är alltid uppkopplat mot internet där du via en app eller i din dator kan se hur systemet fungerar och hur mycket energi dina solceller genererar och hur mycket ditt hus förbrukar. My Reserve 500 och 800 är baserat på Litium-Jon teknik och garanterar lång livslängd med hög urladdningsnivå. Batteriet är uppbyggt i moduler och finns i storlekar från 2,2 till 4,4 kw. My Reserve 500 W 2,2 kwh 4,4 kwh 6,6 kwh Art nr Pris : : :- B H D mm 734 x 984 x x 984 x 310 Två moduler Vikt 53 kg 78 kg 78/65 kg Antal strängar DC Max / Min Volt DC 550 V / 120 V 550 V / 150 V 550V / 220 V Max momentan laddning 750 W 1,5 kw 1,5 kw Max momentan urladdning 1 kw 2 kw 2 kw Montagesätt Vägg Vägg Vägg Effektförbrukning 5-15 W 5-15 W 5-15 W My Reserve 800 W 4,4 kwh 6,6 kwh 8,8 kwh Art nr Pris : : :- B H D mm 734 x 984 x 310 Två moduler Antal moduler Vikt 78 kg 78/40 kg 78/65 kg Antal strängar DC Max / Min Volt DC 800 V / 220 V 800 V / 220 V 800 V / 270 V Max momentan laddning 1,5 kw 1,5 kw 1,5 kw Max momentan urladdning 2 kw 2 kw 2,5 kw Montagesätt Vägg Vägg Vägg Effektförbrukning 5-15 W 5-15 W 5-15 W Solar Watts smarta Energy Manager är hjärnan i ditt system. Managern lär sig hur fastighetens energibehov ser ut och känner av solenergins produktion, lagrad energi i batteriet och husets last. Utifrån informationen fördelas energin i fastigheten på det mest fördelaktiga sättet. Fronius Energy Manager PRO AC-Sensor 50A 3x40A max Art nr Pris 5.150: :- 44

43 BATTERILAGER SOLAR WATT MATRIX My Reserve Matrix är en flexibel lagringslösning. Batterisystemet är skalbart från hela 2,4-24 kwh och har små installationsmått vilket gör batteriet enkelt att placera och montera. Den överskottsenergi som solcellerna producerar lagras i batteriet för att sedan användas nattetid eller när solelen inte räcker till. En energimätare installeras i systemet som fördelar den lagrade och producerade energin där den behövs som bäst. Batteriet har lång livslängd, hög verkningsgrad och kan urladdas till 100%. Har du redan ett befintligt system kan du enkelt integrera ett batteri till systemet efteråt oavsett vilken typ av växelrikare du har monterad. Systemet är alltid uppkopplat mot internet där du via en app eller i din dator kan se hur systemet fungerar och hur mycket energi dina solceller genererar och hur mycket ditt hus förbrukar. My Reserve Matrix är baserat på Litium-Jon teknik och garanterar lång livslängd med bästa urladdningsnivå. Batteriet är uppbyggt i moduler och finns i storlekar från 2,4 till hela 24 kw. My Reserve Matrix 2,4 kwh 4,8 kwh 7,2 kwh 9,6 kwh 12 kwh Art nr Pris : : : : :- My Reserve Matrix kluster 14,4 kwh 16,8 kwh 19,2 kwh 21,6 kwh 24 kwh Art nr Pris : : : :- Ingående komponeneter Matrix Matrix Cluster 2,4 kwh 4,8 kwh 7,2 kwh 9,6 kwh 12 kwh 14,4 kwh 16,8 kwh 19,2 kwh 21.6 kwh 24 kwh My reserv Command My reserv Pack (2,4 kwh) Tillbehörspaket Command Tillbehörspaket Pack AC-Censor 63 A Command master RJ 45 adapter Commandmodul (B x H x D) cm 38,4 x 23,6 x 26 Commandmodul (B x H x D) cm 38,4 x 20,6 x 26 Vikt Command modul Vikt per batterimodul 12,9 kg 25 kg Antal strängar DC 1 Max Volt DC Max momentan i & urladdning 0,8 kw 1,6 kw 2,4 kw 3,2 kw 4,0 kw 4,8 kw 5,6 kw 6,4 kw 7,2 kw 8,0 kw 8,8 kw 9,6 kw Montagesätt Effektförbrukning Vägg 5-15 W Solar Watts smarta Energy Manager är hjärnan i ditt system. Managern lär sig hur fastighetens energibehov ser ut och känner av solenergins produktion, lagrad energi i batteriet och husets last. Utifrån informationen fördelas energin i fastigheten på det mest fördelaktiga sättet. Fronius Energy Manager PRO AC-Sensor 50A 3x40A max Art nr Pris 5.150: :- 45

44 FRONIUS Ohm pilot Fronius Ohmpilot är en konsumtionsregulator med uppgift att lagra din producerade solenergi i vatten istället för att skicka ut det på nätet eller till ett batterilager. Tack vare att den steglköst kan styra en elpatron obelastad till 9 kw får du ut maximalt av överskottsenergin från solcellerna. Om du t.ex. har en befintlig ackumulatortank kan du komplettera med en elpatron anpassad till Ohmpilot och du får varmvatten och elektrisk ström till hushållet under stora delar av året. Ohmpilot kan även starta externa värmekällor så som en värmepump eller pelletskamin för att ytterligare minimera behovet av att köpa energi. En fronius Smartmeter måste installeras i systemet. Med den får du en helhet på hur ditt behov av energi ser ut och du kan därefter enkelt optimera när och hur du vill att energin ska fördelas till hushållet. Elpatron Ohm-Pilot Förbrukare Generator Växelriktare Smartmeter Elnät Fronius Ohmpilot Art nr Pris 7.750:- Frekvens 50 Hz H B D (mm) 350 x 280 x 110 AC utgångsström (A) 1x13 / 3x13 Vikt (kg) 3,9 AC anslutning (spänningsområde) 230 V / 400 V Reglering elpatron Puls med modulering Skyddsklass IP54 Montagesätt Vägg Omgivningstemperaturområde 0-40 C CE, EN , EN , EN , EN , EN Fronius elmätare är hjärnan i systemet med Ohmpilot. Mätaren lär sig hur fastighetens energibehov ser ut och känner av solenergins produktion och husets last. Utifrån informationen fördelas energin i fastigheten på det mest fördelaktiga sättet. Fronius Smartmeter 63A - 3-fas Emartmeter 50 ka - 3-fas Art nr Pris 3.650: :- 46

45 47 47

46 WEBSHOP På vår hemsida hittar du mer information om våra produkter. Det händer mycket på solmarknaden och priser och produkter förändras. Vi rekomenderar därför att du dubbelkollar de sista priserna och lagerstatus där innan du beställer. För att få rätt prisavtal skapar du ett konto och egen inloggning. 48

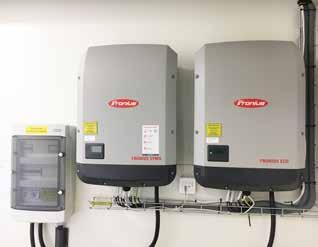

47 SOLCELLER DOTETORPS ÄGG Effecta har under 2017 monterade ett solcellssystem på Dotetorps Ägg i Åsa. Systemet monterades på ett befintligt plåttak med BayWa montagesystem. Till systemet monterades Fronius växelriktare med tillhörande säkerhetsbrytare. Växelriktarna kopplades mot fastighetens fibernät där övervakning och energianalys enkelt kan avläsas. Fakta Dotetorp: Solcell Astronergy 265Wp Fronius Symo / Eco Beräknat energiutbyte årligen Systemets kwp 204 st 2 st kwh 54.1 kw 49 49

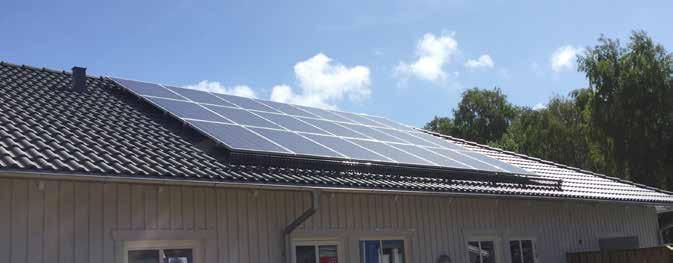

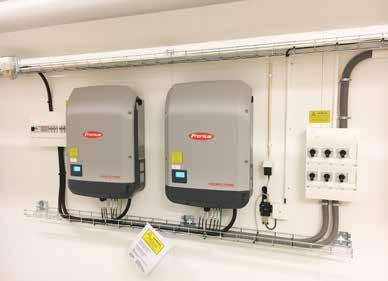

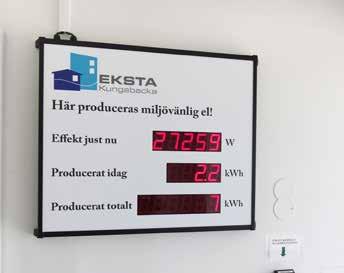

48 LÖFTAGÅRDENS ÄLDREBOENDE Effecta har under våren 2017 monterat och driftsatt ett solcellssystem på Löftagårdens äldreboende i Frillesås. Montaget utfördes på tegeltak och växelriktare med tillbehör monterades i byggdnadens fläktrum. Till systemet kopplades ett överordnat system och en visningsdisplay. Även ett snörasskydd monterades. Fakta Löftagården: Solcell Astronergy 270 Wp Fronius Symo Säkerhetsbrytare DC, Mertz 1000V Beräknat energiutbyte årligen Systemets kwp 112 st 2 st 6 st kwh 30.2 kw 50 50

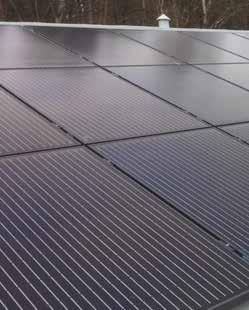

49 SOLCELLER TÖLÖ ÄNGAR Effecta har monterat och driftsatt ett solcellssystem på en nybyggd förskola i Tölö. På det falsade plåttaket monterades 66 st solceller av den snygga modellen full black. På taket monterades även sensorer för mätning av temperaturer och solinstrålning. I ett närliggande fläktrum monterades inverter, säkerhetsbrytare och överspänningsskydd. Fakta Tölö ängar: Astronergy full black 285 Wp Fronius Symo 15 kw Beräknat energiutbyte årligen Systemets kwp 66st 1st kwh 18.8 kw 51 51

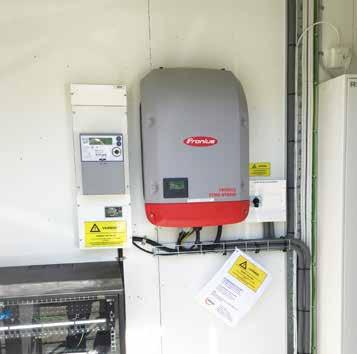

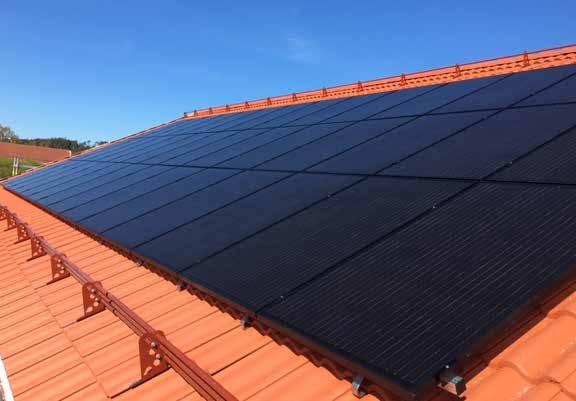

50 SOLCELLER PÅ GRUPPBOENDE Effecta har monterat och driftsatt ett solcellssystem på tre nybyggda gruppboenden. Solcellerna monterades med Schletter montagesystem för tegeltak. I ett närliggande elrum monterades inverter men ett batterisystem från Fronius. Överskottsenergin från solen lagras i batteriet för att avge energi på kvällen. Fakta gruppboende: Astronergy 265 Wp Fronius Hybrid 4 kw Beräknat energiutbyte årligen Systemets kwp Fronius Solar Battery 21st 1st 4800 kwh 5,5 kw 4,5 kw 52

51 TÄNK EFTER FÖRE Information är viktigt för att kunna lämna en korrekt offert. Vi ber dig därför fylla i detta dokument i största möjliga mån. Därefter återkommer vi med en offert och en beräkning. (finns för nedladdning på vår hemsida) Dina kontaktuppgifter: Takbeläggning: Namn Tegeltak Gata Plåttak falsat Postnummer Plåttak TRP Stad Papptak Telefon Vågigt plåttak e-post Annat Fastigheten: B A -Takets höjd m A F G B -Takets bredd m D H C -Höjd till takfot m E D -Mått till hinder E -Mått till hinder F -Mått till hinder m m m C G -Höjd på hinder H -Takets lutning m gr Fastighetens energiförbrukning kwh/år Fastighetens huvudsäkring A Elmätarens ID nummer Väderstreck: Klicka i det väderstreck som ligger närmast din fastighet. Skugga: Finns det träd eller byggdnader som skuggar solcellerna under dagen. Beskriv kortfattat. N Ja Nej W O S

52 Modultyp: Nedan väljer du den typ av solcellsmodul du vill ha på ditt tak. Modulens orientering: Du kanske redan vet hur du skall montera solcellerna på ditt tak. Horisontalt eller vertikalt. Polykristallin Monokristallin Kablage och tillbehör: AC brytare mellan nät och inverter DC brytare mellan inverter och solceller Möjlighet till internetuppkoppling Ja Nej Takgenomföring Ja Nej Plåttak Tegeltak Avstånd solceller till inverter Avstånd från inverter till säkringsskåp m m Papptak Färg Svart Grå Tegelröd Skenornas monteringssätt: Det finns ett antal montage som är standard. Om du redan vet hur du tänkt placera skenorna ber vi dig välja ett av alternativen. Stående moduler med horizontella skenor. Liggande moduler med vertikala skenor. Liggande moduler med dubbelt lager skenor. (tegeltak) 54

53 55

54 56 Prislistan baseras på en Eurokurs om 9,70. Vid förändrad kurs kan Effecta justera priser utan föregående varsel.. Samtliga priser är exkl. moms och frakt. Expeditionsavgift * om 90:- tillkommer på order under 950:-. Pall och emballageavgift kan tillkomma. Vi förbehåller oss rätten till eventuella ändringar av produktspecifikationer och priser utan föregående varsel. Vi reserverar oss för eventuella tryckfel. Vid weborder tillkommer ingen expeditionsavgift. Vi förbehåller oss rätten till felskrivningar och förändringar i produktsortimentet. V:a Rågdalsvägen Kungsbacka +46 (0) info@effecta.se
