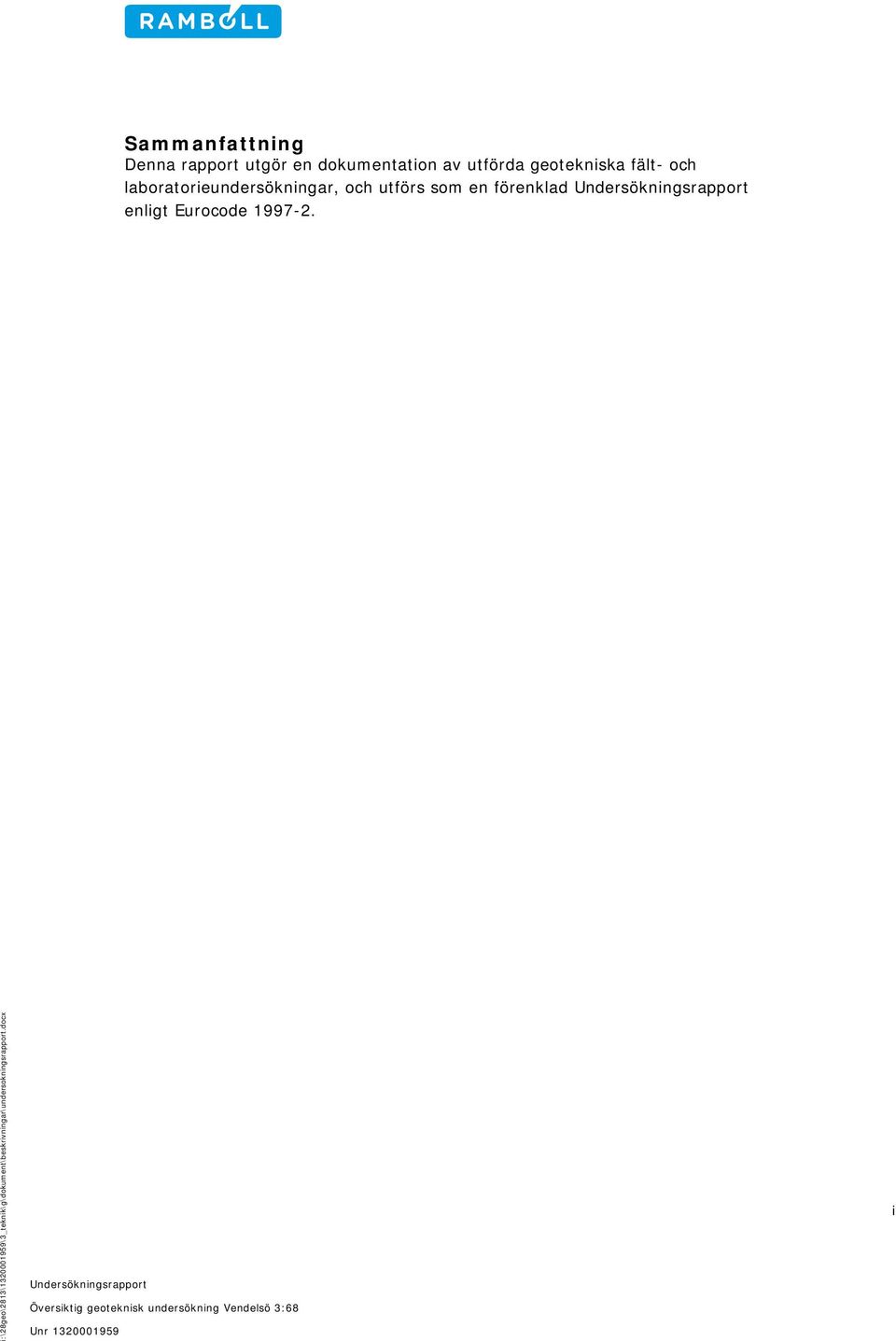

3 Sammanfattning Denna rapport utgör en dokumentation av utförda geotekniska fält- och laboratorieundersökningar, och utförs som en förenklad Undersökningsrapport enligt Eurocode i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\undersokningsrapport.docx Undersökningsrapport i

4 Innehållsförteckning 1. Objekt och uppdrag Detta dokument Underlag för undersökningen Utförd undersökning Geoteknisk sondering och provtagning Mätningsteknik Geoteknisk databas Resultat... 4 Tabeller Tabell 1 Undersökningsstandarder för geotekniska sonderingar... 3 Figurer Figur 1 Markteknisk undersökningsrapport (MUR)... 2 Bilagor Bilaga 1 Laboratorierapporter Ritningar 100G Plan 100G Sektioner 100G Sektioner 100G Sektioner 100G Sektion i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\undersokningsrapport.docx Undersökningsrapport ii

5 Översiktlig geoteknisk undersökning Vendelsö 3:68 Undersökningsrapport 1. Objekt och uppdrag Ramböll Sverige AB har fått i uppdrag av Haninge kommun att utföra en geoteknisk fält- och laboratorieundersökning. Syftet med undersökningen har varit att utreda de befintliga geotekniska förhållandena samt översiktligt utreda stabilitetsförhållandena i området. Tolkningar av resultaten finns i separat handling, se Projekterings-PM Geoteknik. 2. Detta dokument Denna handling är upprättad i enlighet med SS-EN :2007 (Eurocode ), med innehåll enligt SS EN-ISO :2006 kapitel 12.2, Report of the results samt respektive metodstandard (SS EN-ISO 22476). Denna rapport är synonym med det som i övrigt i Eurocode 7 benämns Test report, och som i svensk version av de standarder som översatts omväxlande benämnts provrapport (exempelvis i ) och undersökningsrapport (i SS EN-ISO ). Handlingen utgör del av Markteknisk undersökningsrapport ( Ground Investigation Report ) i enlighet med Eurocode kapitel 6. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\undersokningsrapport.docx Undersökningsrapport 1 av 4

6 Figur 1 Markteknisk undersökningsrapport (MUR) 1 3. Underlag för undersökningen Planering för fältundersökningen har utgått från: - Ledningskollen samt ledningsunderlag från Haninge kommun - Grundkarta - Geologiska kartan 4. Utförd undersökning 4.1 Geoteknisk sondering och provtagning Geoteknisk undersökning utfördes av Ramböll Sverige AB mellan i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\undersokningsrapport.docx Undersökningsrapport Ansvarig för sonderingsborrning och provtagning var Gustav Svedérus. Sonderingen och provtagningen utfördes med borrbandvagn av typen HAFO Undersökningen har genomförts enligt EN samt för respektive metod enligt följande standarder: 1 Denna handling, som är en del av Markteknisk undersökningsrapport (MUR), är en förenklad undersökningsrapport och innehåller saklig, och ej tolkad, information från utförda undersökningar. Figuren visar hur rapporten förhåller sig till övriga handlingar i MUR. 2 av 4

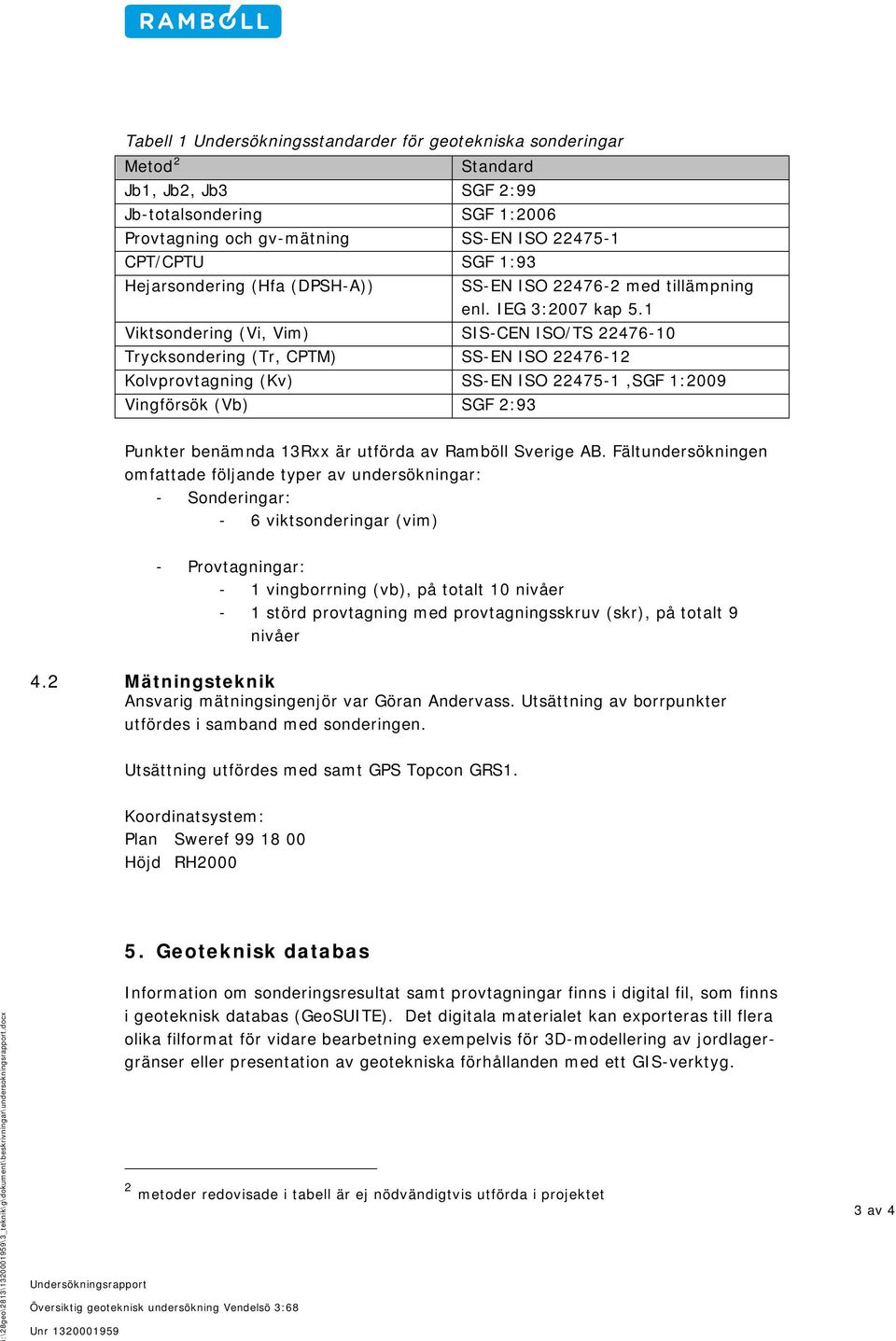

7 Tabell 1 Undersökningsstandarder för geotekniska sonderingar Metod 2 Standard Jb1, Jb2, Jb3 SGF 2:99 Jb-totalsondering SGF 1:2006 Provtagning och gv-mätning SS-EN ISO CPT/CPTU SGF 1:93 Hejarsondering (Hfa (DPSH-A)) SS-EN ISO med tillämpning enl. IEG 3:2007 kap 5.1 Viktsondering (Vi, Vim) SIS-CEN ISO/TS Trycksondering (Tr, CPTM) SS-EN ISO Kolvprovtagning (Kv) SS-EN ISO ,SGF 1:2009 Vingförsök (Vb) SGF 2:93 Punkter benämnda 13Rxx är utförda av Ramböll Sverige AB. Fältundersökningen omfattade följande typer av undersökningar: - Sonderingar: - 6 viktsonderingar (vim) - Provtagningar: - 1 vingborrning (vb), på totalt 10 nivåer - 1 störd provtagning med provtagningsskruv (skr), på totalt 9 nivåer 4.2 Mätningsteknik Ansvarig mätningsingenjör var Göran Andervass. Utsättning av borrpunkter utfördes i samband med sonderingen. Utsättning utfördes med samt GPS Topcon GRS1. Koordinatsystem: Plan Sweref Höjd RH Geoteknisk databas i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\undersokningsrapport.docx Undersökningsrapport Information om sonderingsresultat samt provtagningar finns i digital fil, som finns i geoteknisk databas (GeoSUITE). Det digitala materialet kan exporteras till flera olika filformat för vidare bearbetning exempelvis för 3D-modellering av jordlagergränser eller presentation av geotekniska förhållanden med ett GIS-verktyg. 2 metoder redovisade i tabell är ej nödvändigtvis utförda i projektet 3 av 4

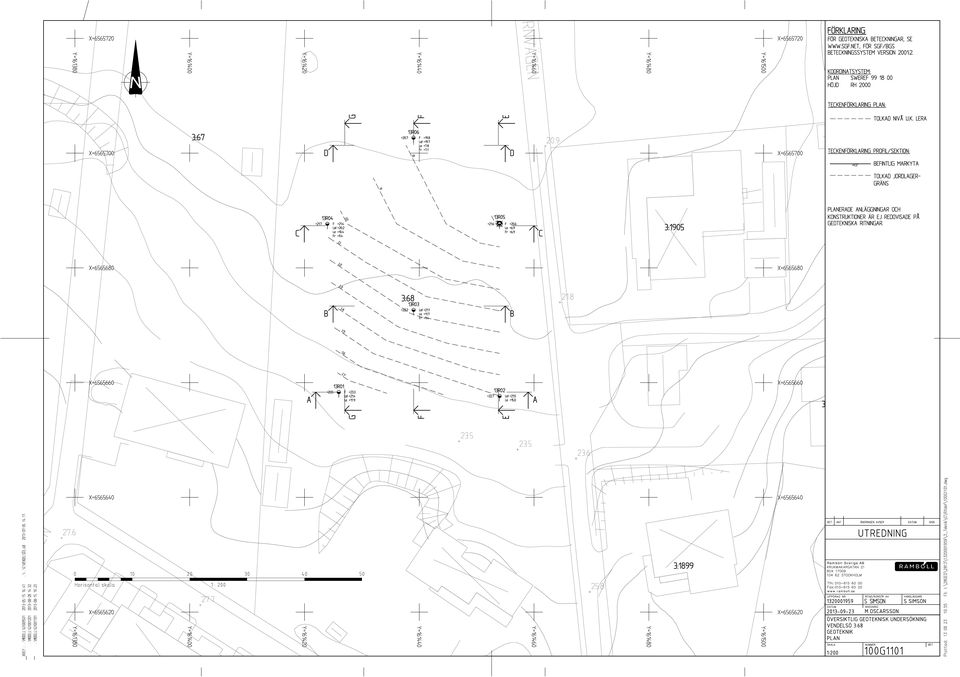

8 6. Resultat Redovisningsprogrammet GeoSUITE har använts för att redovisa resultat från utförda fältundersökningar i plan och sektion. Resultat från utförda laboratorieundersökningar redovisas i separata bilagor, se Bilaga 1. Resultat redovisas på ritningar. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\undersokningsrapport.docx Undersökningsrapport 4 av 4

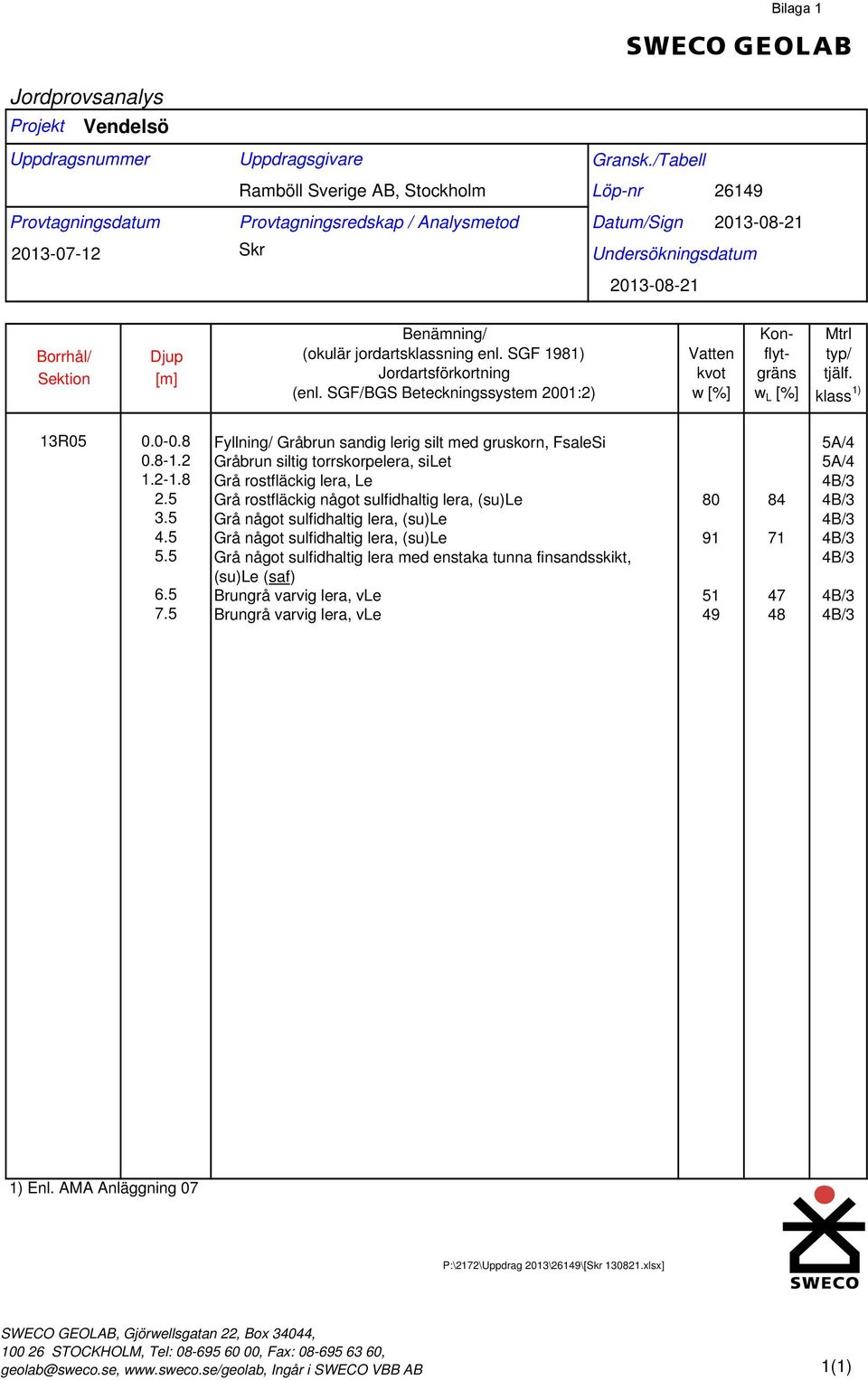

9 Jordprovsanalys Projekt Vendelsö Uppdragsnummer Provtagningsdatum Uppdragsgivare Ramböll Sverige AB, Stockholm Provtagningsredskap / Analysmetod Skr Bilaga 1 ds Gransk./Tabell Löp-nr Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning enl. SGF 1981) Jordartsförkortning (enl. SGF/BGS Beteckningssystem 2001:2) Vatten kvot w [%] Konflytgräns w L [%] Mtrl typ/ tjälf. klass 1) 13R Fyllning/ Gråbrun sandig lerig silt med gruskorn, FsaleSi Gråbrun siltig torrskorpelera, silet Grå rostfläckig lera, Le Grå rostfläckig något sulfidhaltig lera, (su)le Grå något sulfidhaltig lera, (su)le Grå något sulfidhaltig lera, (su)le Grå något sulfidhaltig lera med enstaka tunna finsandsskikt, (su)le (saf) Brungrå varvig lera, vle Brungrå varvig lera, vle A/4 5A/4 4B/3 4B/3 4B/3 4B/3 4B/3 4B/3 4B/3 1) Enl. AMA Anläggning 07 P:\2172\Uppdrag 2013\26149\[Skr xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 34044, STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO VBB AB 1(1)

10 Ramböll Sverige AB

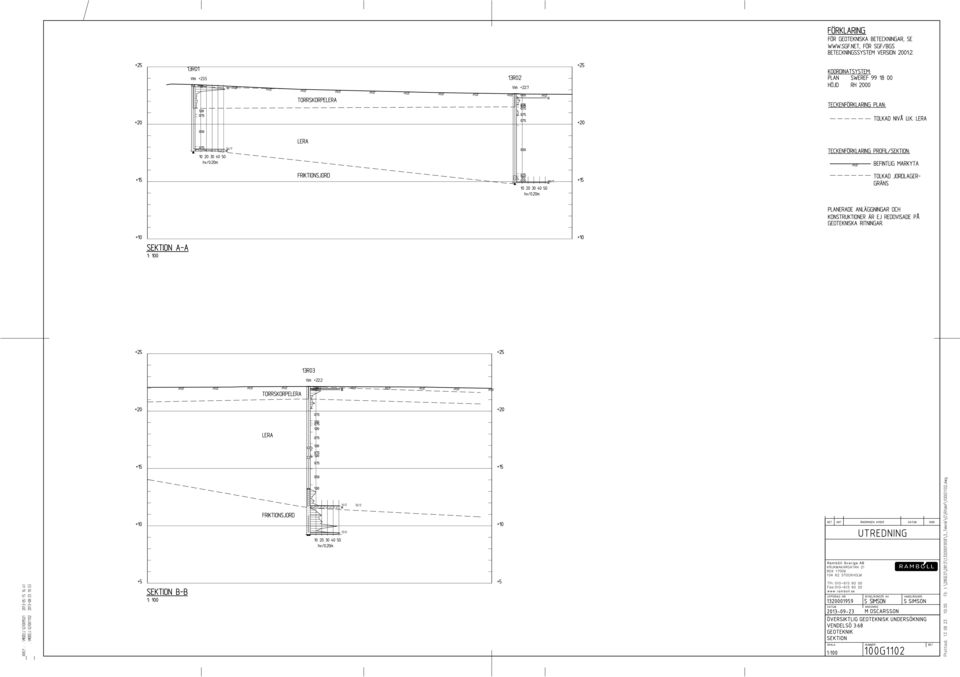

11 Ramböll Sverige AB

12 Ramböll Sverige AB

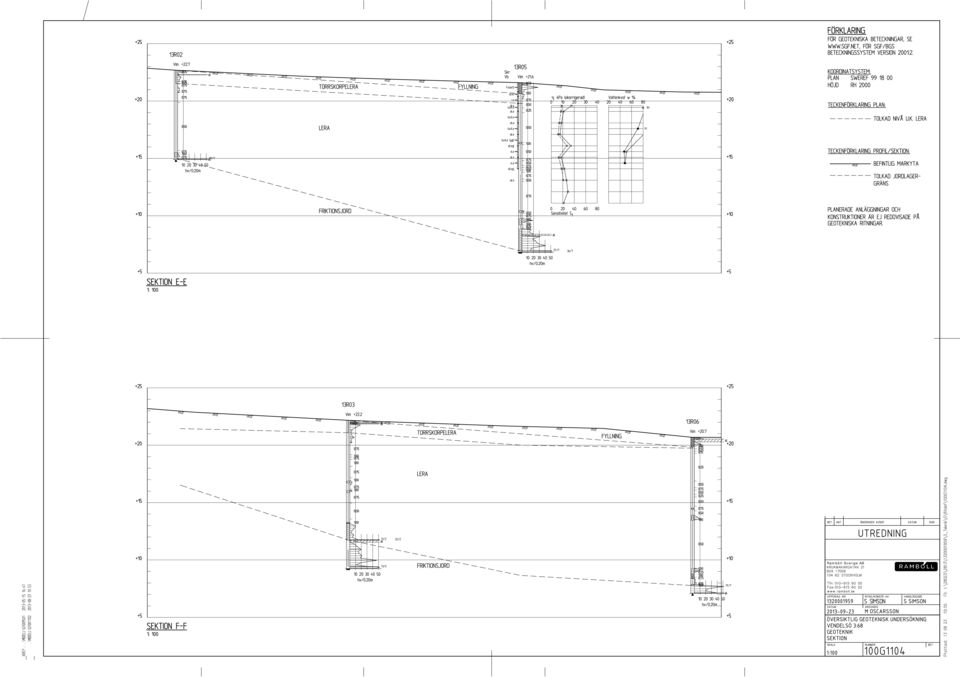

13 Ramböll Sverige AB

14 Ramböll Sverige AB

15 Projekterings-PM Geoteknik Haninge kommun Översiktig geoteknisk undersökning Vendelsö 3:68 UTREDNING Stockholm

16 Översiktig geoteknisk undersökning Vendelsö 3:68 Projekterings-PM Geoteknik Datum Uppdragsnummer Utgåva/Status UTREDNING Mats Oscarsson Sarah Simson Henric Karlsson Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 17009, Krukmakargatan Stockholm Telefon Fax Organisationsnummer

17 Sammanfattning Denna PM beskriver befintliga förhållanden samt utreder stabilitetförhållanden för rubricerad fastighet. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx Projekterings-PM Geoteknik i

18 Innehållsförteckning 1. Objekt och uppdrag Detta dokument Utförd undersökning Befintliga förhållanden Omgivning och befintliga konstruktioner Topografi Geotekniska förhållanden Grundvatten och fritt stående markvatten Stabilitet Rekommendationer för vidare projektering och kommentarer Grundläggning Schakt... 5 Tabeller Tabell 1 Säkerhetsfaktor beroende på belastning på mark Figurer Figur 1 Markteknisk undersökningsrapport (MUR)... 1 Figur 2 Ungefärligt undersökningsområde Figur 3 Stabilitetsberäkning för belastning med 10 kpa Bilagor Ritningar i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx Projekterings-PM Geoteknik ii

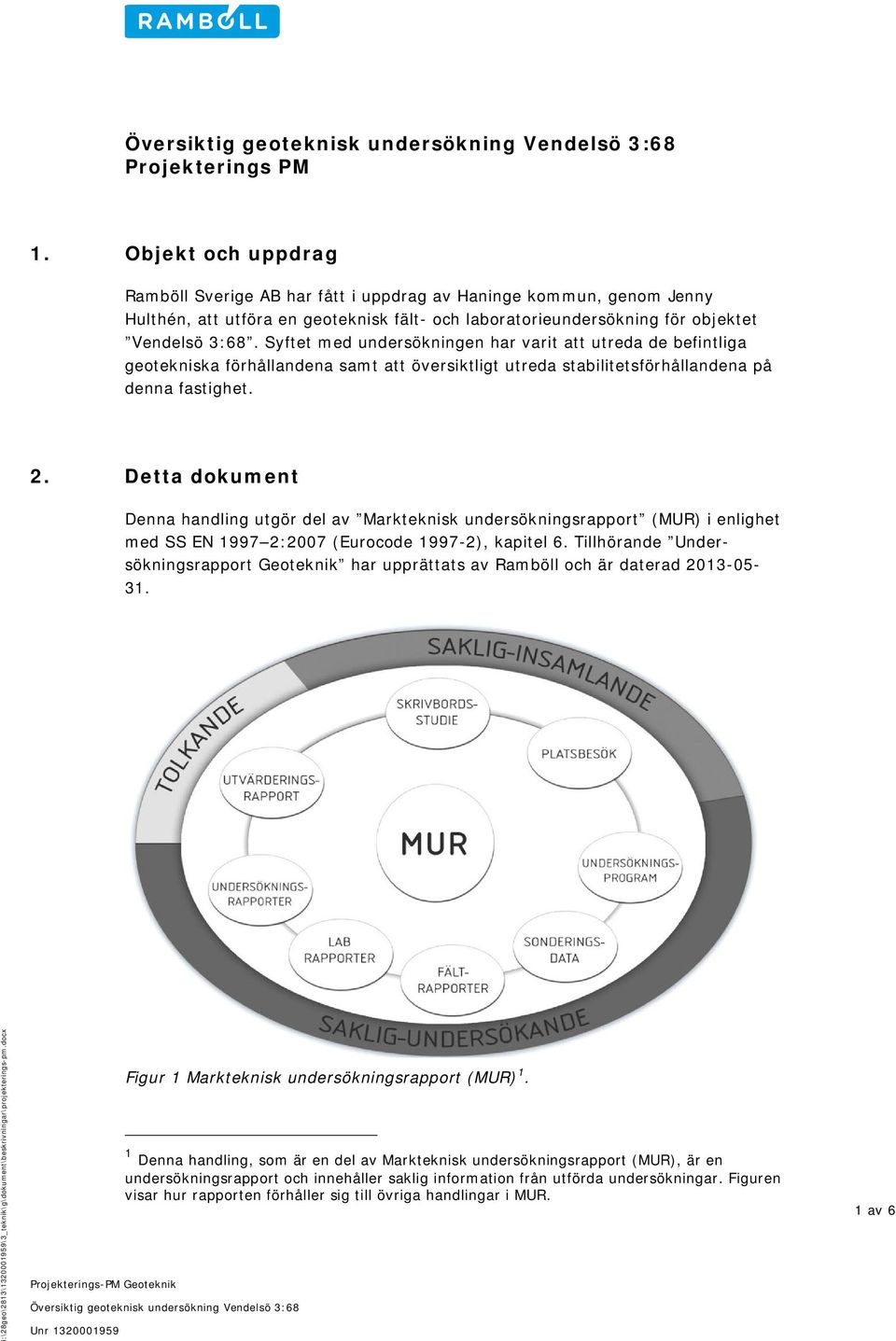

19 Projekterings PM 1. Objekt och uppdrag Ramböll Sverige AB har fått i uppdrag av Haninge kommun, genom Jenny Hulthén, att utföra en geoteknisk fält- och laboratorieundersökning för objektet Vendelsö 3:68. Syftet med undersökningen har varit att utreda de befintliga geotekniska förhållandena samt att översiktligt utreda stabilitetsförhållandena på denna fastighet. 2. Detta dokument Denna handling utgör del av Markteknisk undersökningsrapport (MUR) i enlighet med SS EN :2007 (Eurocode ), kapitel 6. Tillhörande Undersökningsrapport Geoteknik har upprättats av Ramböll och är daterad i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx Projekterings-PM Geoteknik Figur 1 Markteknisk undersökningsrapport (MUR) 1. 1 Denna handling, som är en del av Markteknisk undersökningsrapport (MUR), är en undersökningsrapport och innehåller saklig information från utförda undersökningar. Figuren visar hur rapporten förhåller sig till övriga handlingar i MUR. 1 av 6

20 3. Utförd undersökning Utförd undersökning redovisas i Undersökningsrapport Geoteknik upprättad av Ramböll och daterad Befintliga förhållanden 4.1 Omgivning och befintliga konstruktioner Söder, väster och öster om undersökt område finns befintliga småhus samt naturmark. Norr om undersökningsområdet finns naturmark samt Drevviken. Ca 300 m öst om fastigheten löper Gudöbroleden. Figur 2 Ungefärligt undersökningsområde Topografi Markytan inom undersökt område varierar mellan ca +20,7 och +23,5. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx 2 Ungefärligt undersökningsområde är markerat med rött Projekterings-PM Geoteknik 2 av 6

21 4.3 Geotekniska förhållanden Den generella jordlagerföljden är: - Fyllning - Lera - Friktionsjord Under den befintliga markytan finns en fyllning med en sammansättning som varierar av silt, sand och friktionsjord. Fyllningens mäktighet varierar mellan ca 0,1 m och 1,0 m, och är som mäktigast i den östra och södra delen. Underliggande fyllningen finns en lera med inslag av friktionsjord, silt och siltskikt. Dess mäktighet varierar mellan ca 5,4 m och 11,8 m. Leran består överst av en torrskorpelera med inslag av mull, vars mäktighet varierar mellan ca 0,1 m och 1,9 m. Lerans oreducerade, odränerade skjuvhållfasthet varierar mellan ca c uk = 7,6 17,6 kpa, vilket innebär att leran skjuvhållfasthet klassificeras som extremt låg- till låg. Materialet bedöms tillhöra materialklass 4B och tjälfarlighetsklass 3, vilket innebär att detta är en måttligt tjällyftande jordart. Lerans sensitivitet varierar mellan S f =13-27, vilket innebär att leran är mellansensitiv. Leran övergår mot djupet till silt. Silten underlagras av en friktionsjord ovan förmodat block/berg. Sondering avslutades mellan ca 5,8 14,8 m under befintlig markyta. Som grundast är det i områdets södra del. 4.4 Grundvatten och fritt stående markvatten Vid sondering är inget fritt stående markvatten noterat. Grundvattennivån i området har ej undersökts, men bedöms variera mellan en ungefärlig nivå på +19,5 i norr och +21,5 i söder, i underkant av torrskorpeleran. Grundvattennivån kan även variera under året pga. snösmältning, nederbörd mm. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx Projekterings-PM Geoteknik 3 av 6

22 4.5 Stabilitet Enligt Skredkommissionens rapport 3:95 ska en säkerhetsfaktor vid schakt intill befintlig anläggning vara F c 2,0. Efter att schaktdjup för samtliga planerade konstruktioner samt installationer bestämts bör stabilitetsförutsättningarna, gällande slänter mm, kontrolleras. Vid beräkning av stabilitet för nybyggnation av fastighet bedöms tillkommande last per våningsplan vara 12,5 kpa. Beräkning är även utförd i bedömt gynnsammast läge för nybyggnation utifrån rådande mark- och vattenförhållanden. Tabell 1 Säkerhetsfaktor beroende på belastning på mark. Belastning (kpa) F c 0,0 2,5 10,0 2,0 12,5 1,9 25,0 1,5 I dagsläget uppfylls stabilitetskrav, F c 2,0, samt vid belastning motsvarande 10 kpa. Vid ytterligare belastning av oförstärkt mark, motsvarande enplansvilla, i form av ex. uppfyllning, grundvattensänkning mm., uppfylls ej ställda krav gällande säkerhet mot skred, F c =1,9. Vid ytterligare belastning minskar säkerhetsfaktorn. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx Figur 3 Stabilitetsberäkning för belastning med 10 kpa. Projekterings-PM Geoteknik 4 av 6

23 5. Rekommendationer för vidare projektering och kommentarer Inför vibrationsalstrande arbeten bör riskanalys med avseende på vibrationer och accelerationer upprättas i god tid innan markarbetet påbörjas. Grundvattennivån ska ej sänkas av innan utredning utförts om detta skulle påverka omgivande mark och anläggningar negativt. Sättningsutredning bör utföras vid utredning för lämpligt val av grundläggning för planerad fastighet. Provtagning med kolvprovtagare samt utredning av jordprover på jordlaboratorium kan ge mer gynnsamma, teoretiska förhållanden gällande stabilitet. Ytterligare provtagning och sondering rekommenderas i så fall utföras i fler punkter mot befintlig vik, då förhållandena inom området kan variera, och glidytan i ovanstående beräkning är stor, och hamnar utanför undersökt område. 5.1 Grundläggning Inför eventuell nybyggnation av hus bör kompletterande geoteknisk undersökning utföras där förslag på grundläggning utreds. Grundläggingen av fastighet ska ta hänsyn till stabilitetsförhållandena som råder i området. Grundläggningen ska utföras skonsamt för att inte påverka befintliga anläggningar och omgivning negativt. Hänsyn ska tas till befintliga hydrogeologiska förhållanden så att påverkan på grundvattenmagasinet undviks. Dränering ska utföras till minst 300 mm under grundläggningsnivån. Stora grundvattenavsänkningar kan påverka omkringliggande, känsliga konstruktioner negativt, med bland annat sättningar. Grundläggning av planerad fastighet bör förslagsvis utföras på spetsbärande pålar. Uppfyllningar över 0,5 m rekommenderas ej ur stabilitetssynpunkt på oförstärkt mark. Vid högre uppfyllningar ska stabilitetshöjande åtgärder utföras innan uppfyllning, i form av förslagsvis markförstärkning. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx 5.2 Schakt I dagsläget är omfattningen av schakt okänd. Projekterings-PM Geoteknik Samtliga schaktarbeten ska utföras enligt Arbetsmiljöverkets handbok Schakta säkert, och ska utföras i torrhet. Allt organiskt material ska skiftas ur innan återfyllning och packning utförs. Schaktslänter ska skyddas mot erosion av bl.a. vatten. 5 av 6

24 Schakt får ej utföras på sådant vis att hydrauliskt grundbrott inträffar eller att omgivning påverkas negativt av ev. länshållning i schakt. Vid ev. schakt i torrskorpelera, till grundläggningsnivå, ska slät skopa användas för att ej störa schaktbotten. Eventuella schakt- och fyllningsmassor får ej lagras i hög närmare än 10 m från schakt. Schakt ska utföras så att skador på befintliga konstruktioner och anläggningar ej uppkommer. Där det finns friktionsjord under grundvattennivån i schaktbotten föreligger risk för hydrauliskt grundbrott. Detta ska beaktas vid schakt. Siltskikt och siltiga jordlager förekommer. Flytjordproblem kan uppstå vid schakt under grundvattennivån eller i vattenmättad jord. Vid schakt kan eventuellt stödkonstruktion krävas. Schaktbotten ska innan återfyllning och packning utförs besiktas av sakkunnig person. Efter att schaktdjup för ledningsgravar mm bestämts bör schaktförutsättningarna kontrolleras av geotekniker. i:\28geo\2813\ \3_teknik\g\dokument\beskrivningar\projekterings-pm.docx Projekterings-PM Geoteknik 6 av 6
