1 INSTRUKTION SNABBLADDNING

2 2 (12) Display för användning av snabbladdaren Laddpistol

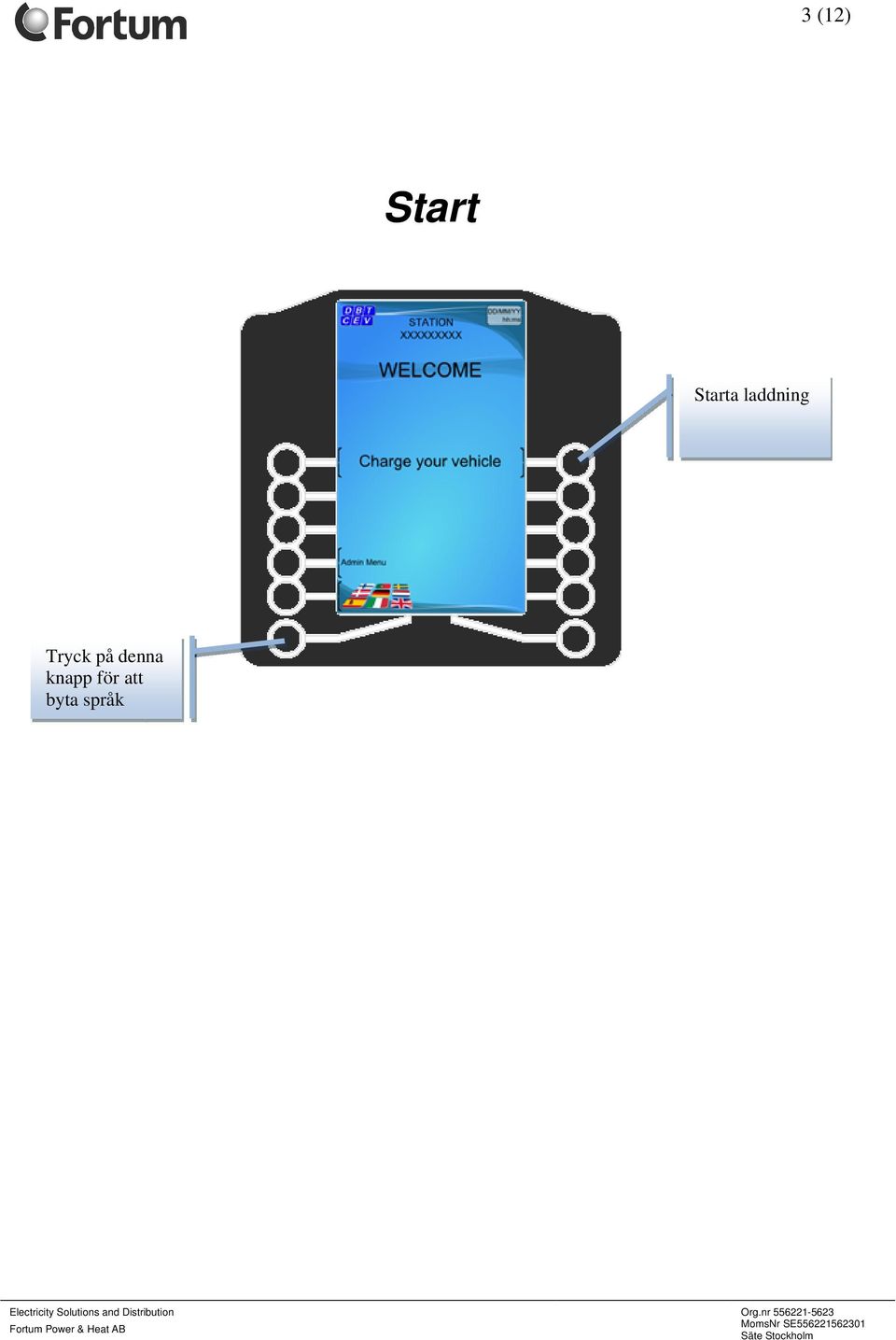

3 3 (12) Start Starta laddning Tryck på denna knapp för att byta Ä språk

4 4 (12) Välj språk Tryck på knapp vid valfri flagga för att byta språk Avbryt och kom tillbaka till huvudmenyn genom att trycka på denna knapp Bekräfta ditt val med följande knapp

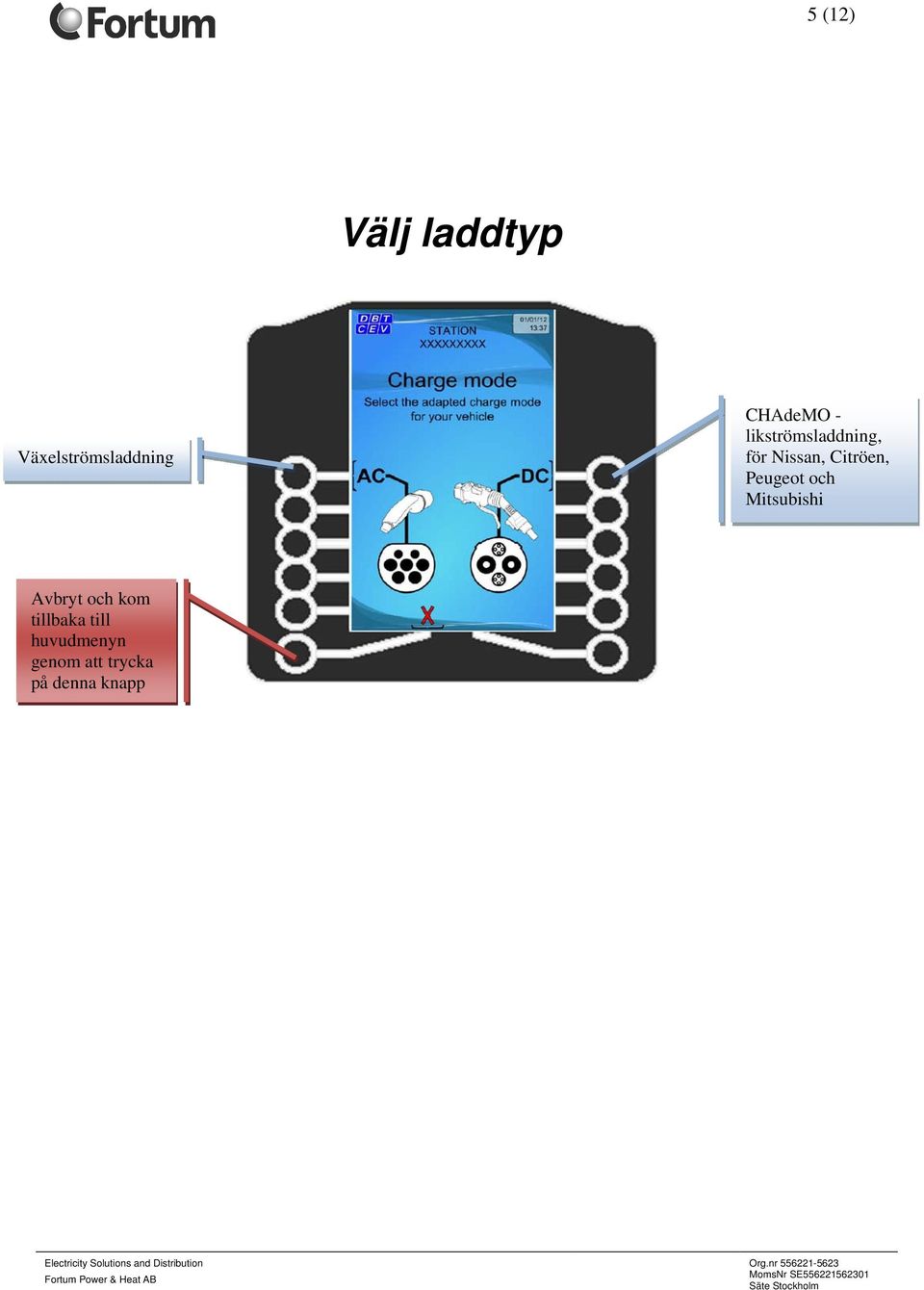

5 5 (12) Välj laddtyp Växelströmsladdning CHAdeMO - likströmsladdning, för Nissan, Citröen, Peugeot och Mitsubishi Avbryt och kom tillbaka till huvudmenyn genom att trycka på denna knapp

6 6 (12) Konfigurera DC-laddningen Standardladdning, enligt förinställningar i stationen Ställ in tid att ladda Snabbstart av laddning Ställ in laddnivå (% uppladdning i batteriet) Avbryt och kom tillbaka till huvudmenyn genom att trycka på denna knapp

av laddning Ställ in laddnivå (% uppladdning i batteriet)

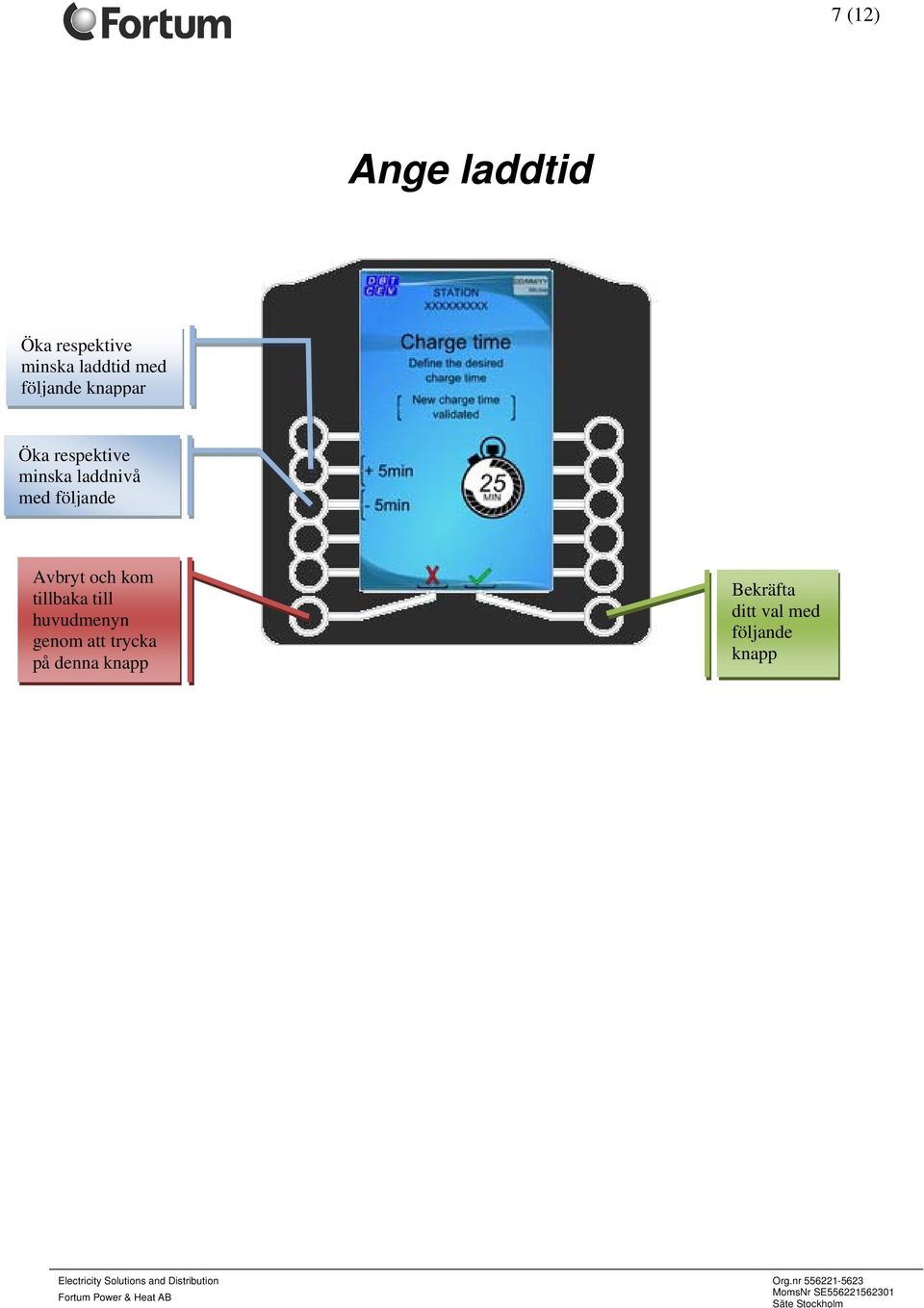

7 7 (12) Ange laddtid Öka respektive minska laddtid med följande knappar Öka respektive minska laddnivå med följande Avbryt och kom tillbaka till huvudmenyn genom att trycka på denna knapp Bekräfta ditt val med följande knapp

följande Avbryt och kom tillbaka till huvudmenyn genom

8 8 (12) Ange laddnivå på batteriet Öka respektive minska laddtid med följande knappar Öka respektive minska laddnivå med följande Avbryt och kom tillbaka till huvudmenyn genom att trycka på denna knapp Bekräfta ditt val med följande knapp

med följande Avbryt och kom tillbaka till huvudmenyn genom

9 9 (12) Anslut laddpistolen Anslut laddpistolen till bilen enligt följande instruktion - det är viktigt att laddpistolen ansluts ordentligt, annars kommer inte laddningen att starta. Observera att kragen i steg 4 måste föras framåt. För att kontrollera att laddpistolen är korrekt ansluten så kan kunden testa att bara dra lite i laddpistolen - om den är korrektansluten så går det inte att ta loss laddpistolen utan att utföra ett antal steg enligt nedan. Bekräfta ditt val med följande knapp

För att kontrollera att laddpistolen är korrekt ansluten så kan kunden testa att bara dra lite i laddpistolen - om den är

10 10 (12) Laddningen initieras Laddning initieras - detta kan ta en liten stund (kanske runt sekunder). I detta steg kommunicerar laddaren med bilens batteristyrsystem för att få reda på batteriets uppladdningsnivå och andra parametrar. Här definieras hur mycket effekt som behövs för att batteriet ska laddas.

I detta steg kommunicerar laddaren med bilens batteristyrsystem för att få

11 11 (12) Laddningen startar Laddningen startar. På displayen kan användaren följa med hur laddat batteriet är och hur länge bilen laddat. Det står även vilken ström och spänning som batteriet plockar ut just nu. Avbryt och kom tillbaka till huvudmenyn genom att trycka på denna knapp

12 12 (12) Stoppa laddning Stoppa laddning - ta bort laddpistolen enligt instruktionen på skärmen och häng tillbaka den i laddstationens hållare. Bekräfta ditt avslutad laddning med följande knapp när laddpistolen är i på sin plats i laddaren igen
