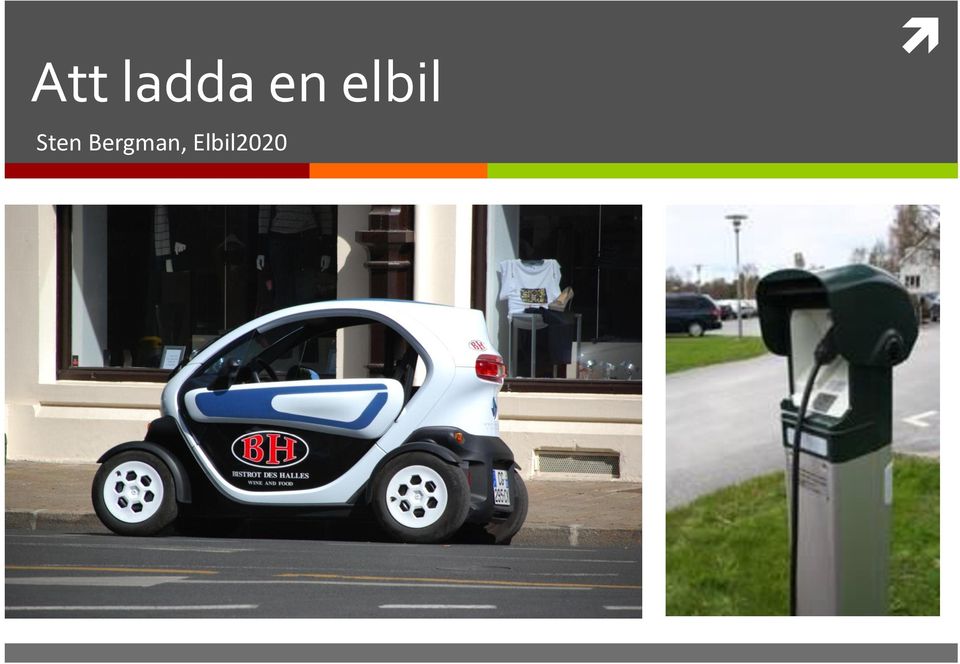

1 Att ladda en elbil

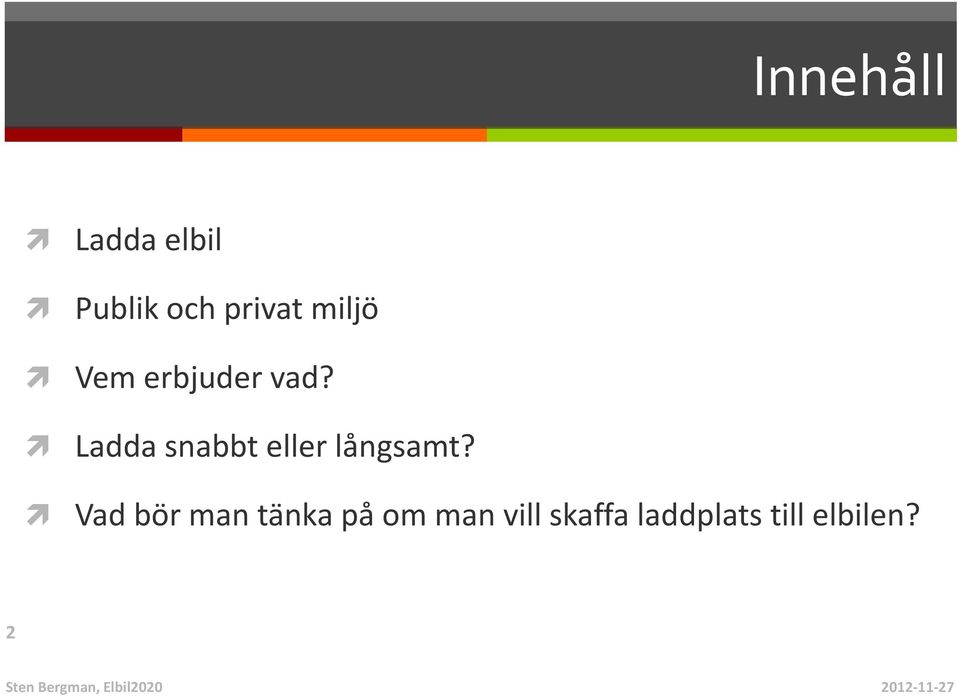

2 Innehåll Ladda elbil Publik och privat miljö Vem erbjuder vad? Ladda snabbt eller långsamt? Vad bör man tänka på om man vill skaffa laddplats till elbilen? 2

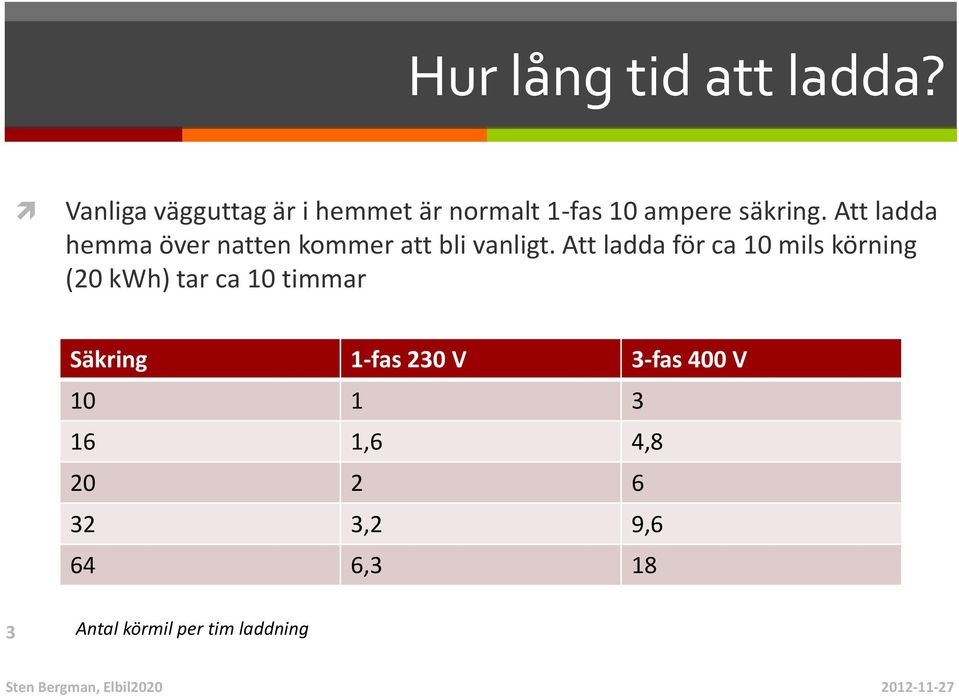

3 Hur lång tid att ladda? Vanliga vägguttag är i hemmet är normalt 1-fas 10 ampere säkring. Att ladda hemma över natten kommer att bli vanligt. Att ladda för ca 10 mils körning (20 kwh) tar ca 10 timmar Säkring 1-fas 230 V 3-fas 400 V ,6 4, ,2 9,6 64 6, Antal körmil per tim laddning

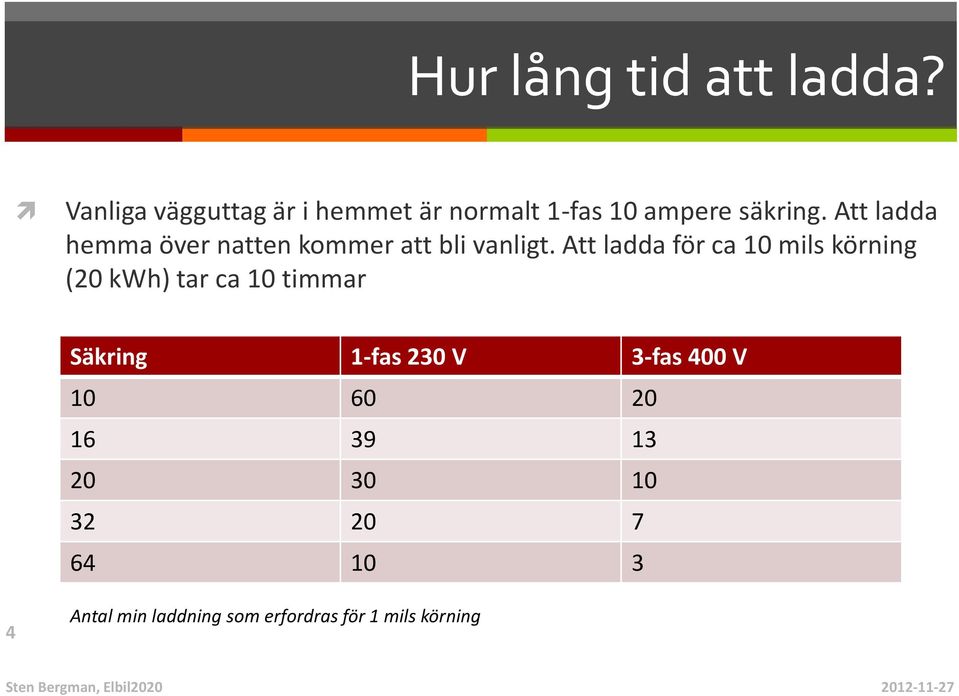

4 Hur lång tid att ladda? Vanliga vägguttag är i hemmet är normalt 1-fas 10 ampere säkring. Att ladda hemma över natten kommer att bli vanligt. Att ladda för ca 10 mils körning (20 kwh) tar ca 10 timmar Säkring 1-fas 230 V 3-fas 400 V Antal min laddning som erfordras för 1 mils körning

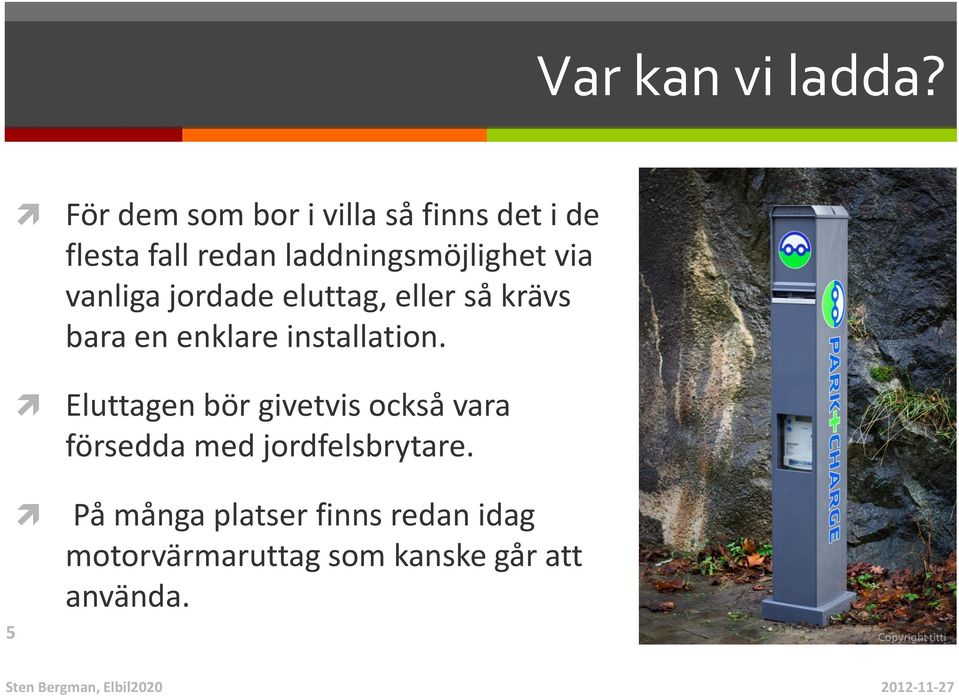

5 Var kan vi ladda? För dem som bor i villa så finns det i de flesta fall redan laddningsmöjlighet via vanliga jordade eluttag, eller så krävs bara en enklare installation. Eluttagen bör givetvis också vara försedda med jordfelsbrytare. 5 På många platser finns redan idag motorvärmaruttag som kanske går att använda.

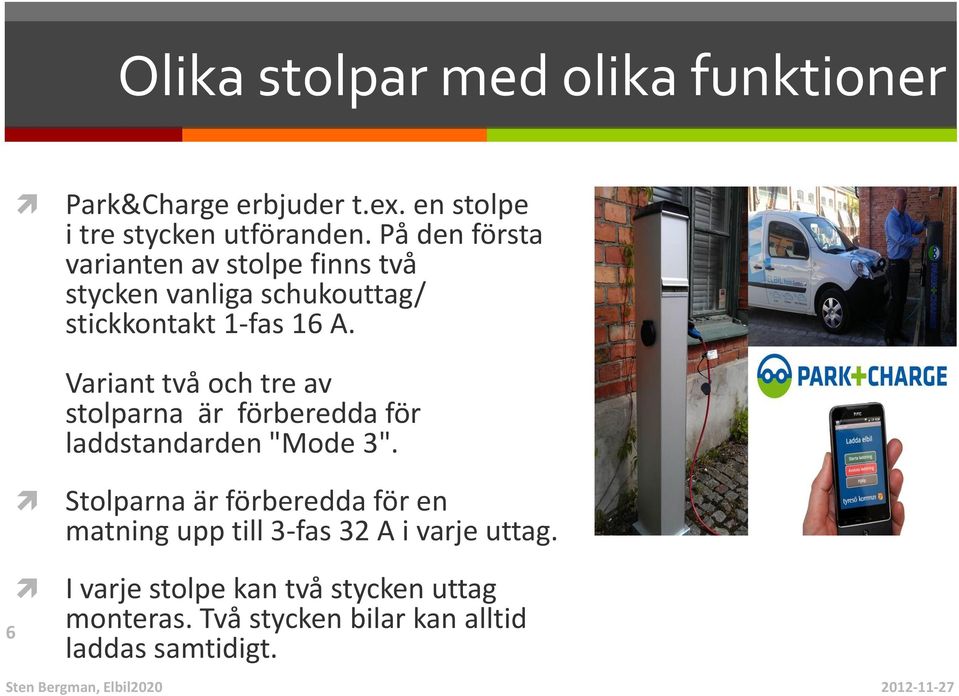

6 Olika stolpar med olika funktioner Park&Charge erbjuder t.ex. en stolpe i tre stycken utföranden. På den första varianten av stolpe finns två stycken vanliga schukouttag/ stickkontakt 1-fas 16 A. Variant två och tre av stolparna är förberedda för laddstandarden "Mode 3". Stolparna är förberedda för en matning upp till 3-fas 32 A i varje uttag. 6 I varje stolpe kan två stycken uttag monteras. Två stycken bilar kan alltid laddas samtidigt.

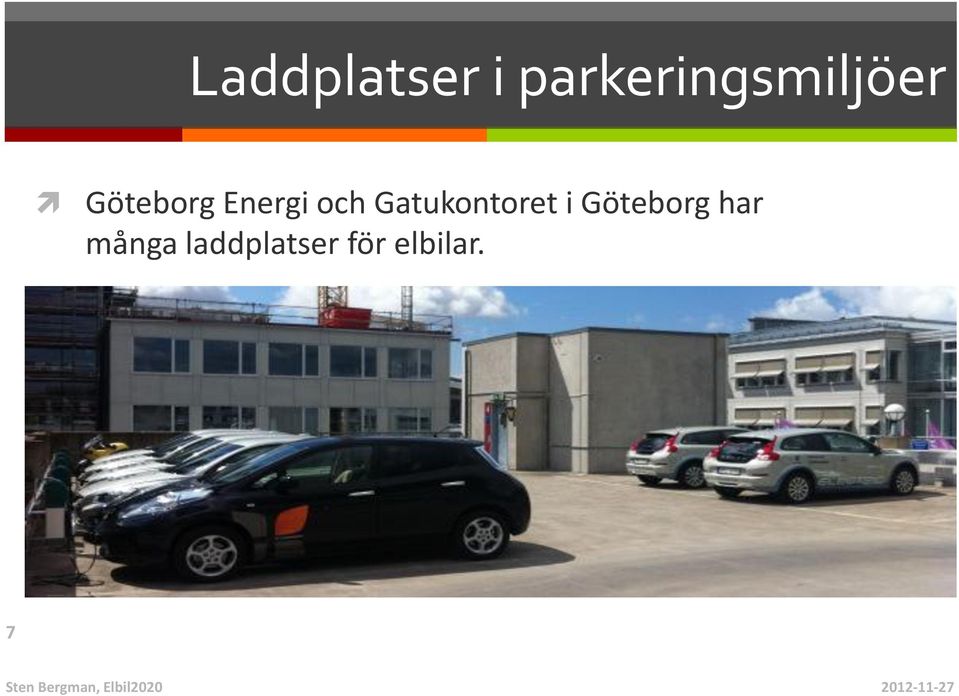

7 Laddplatser i parkeringsmiljöer Göteborg Energi och Gatukontoret i Göteborg har många laddplatser för elbilar. 7

8 Laddstolpar i publik miljö McDonalds var en av de första i Sverige med att installera laddstolpar på restaurangerna. 8

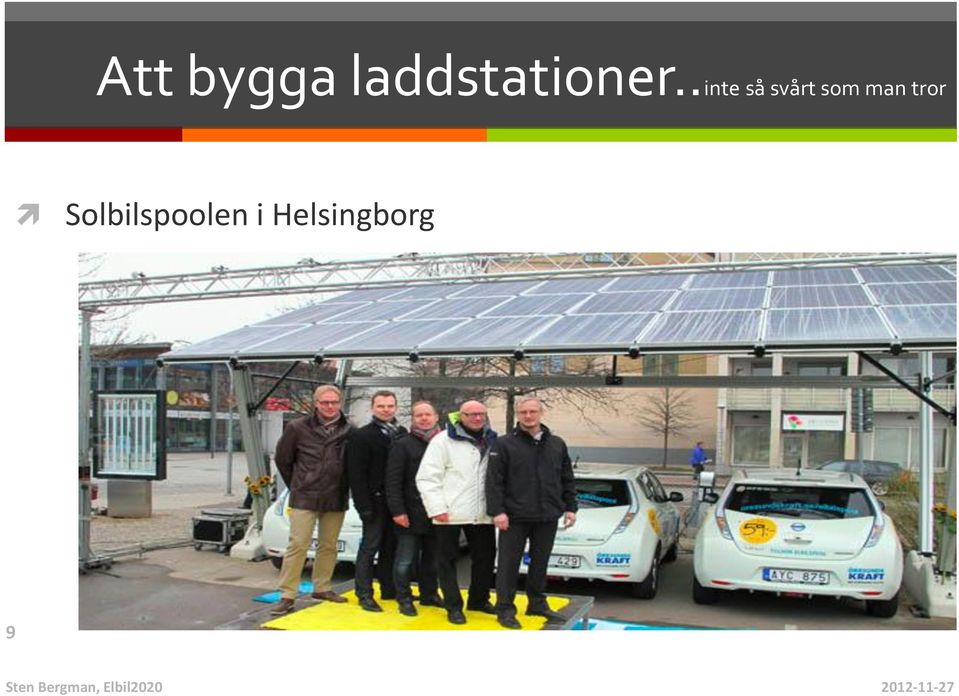

9 Att bygga laddstationer..inte så svårt som man tror Solbilspoolen i Helsingborg 9

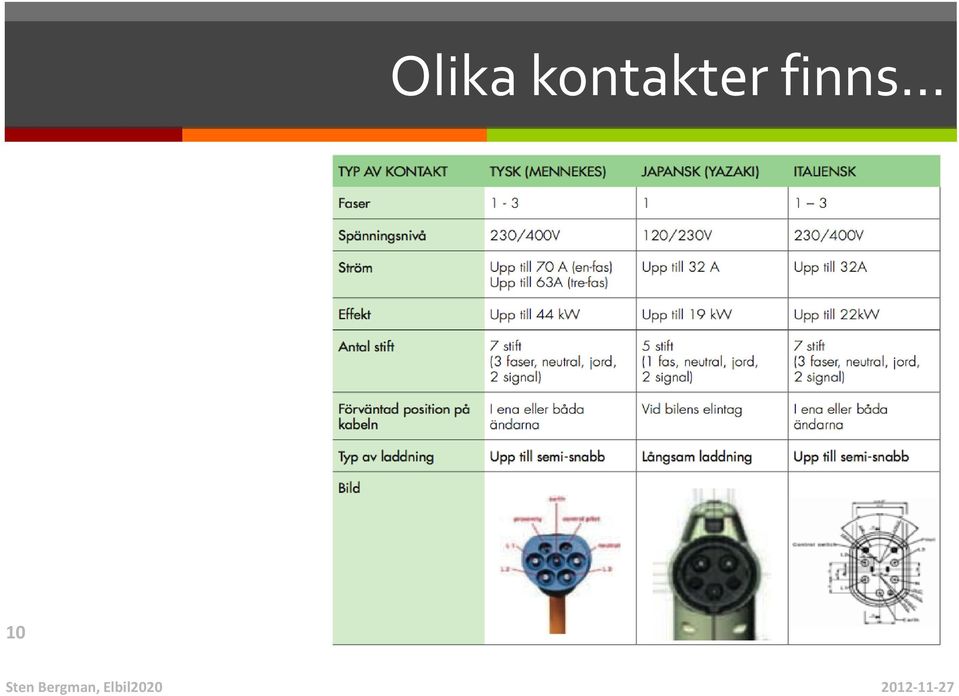

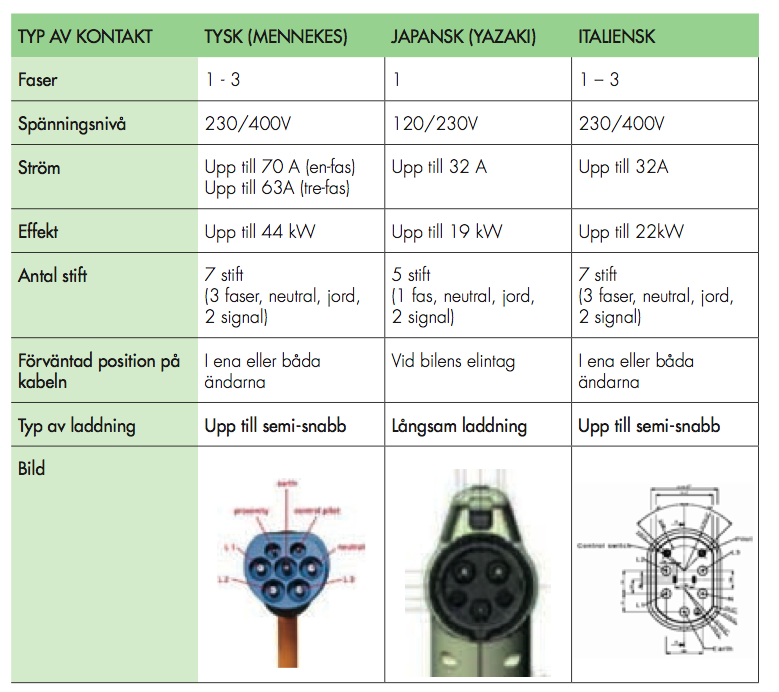

10 Olika kontakter finns 10

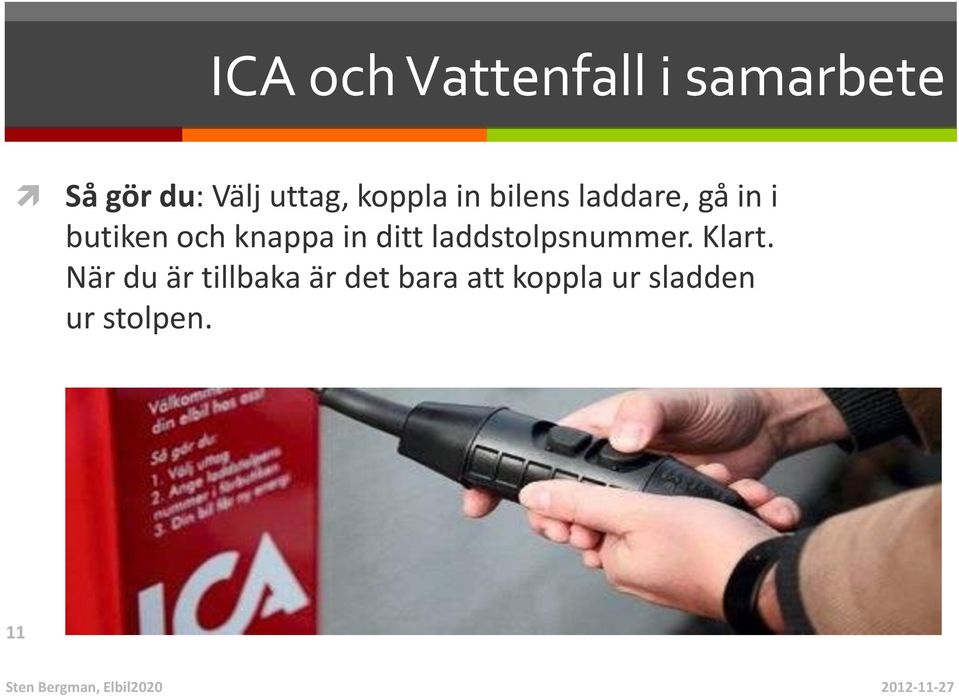

11 ICA och Vattenfall i samarbete Så gör du: Välj uttag, koppla in bilens laddare, gå in i butiken och knappa in ditt laddstolpsnummer. Klart. När du är tillbaka är det bara att koppla ur sladden ur stolpen. 11

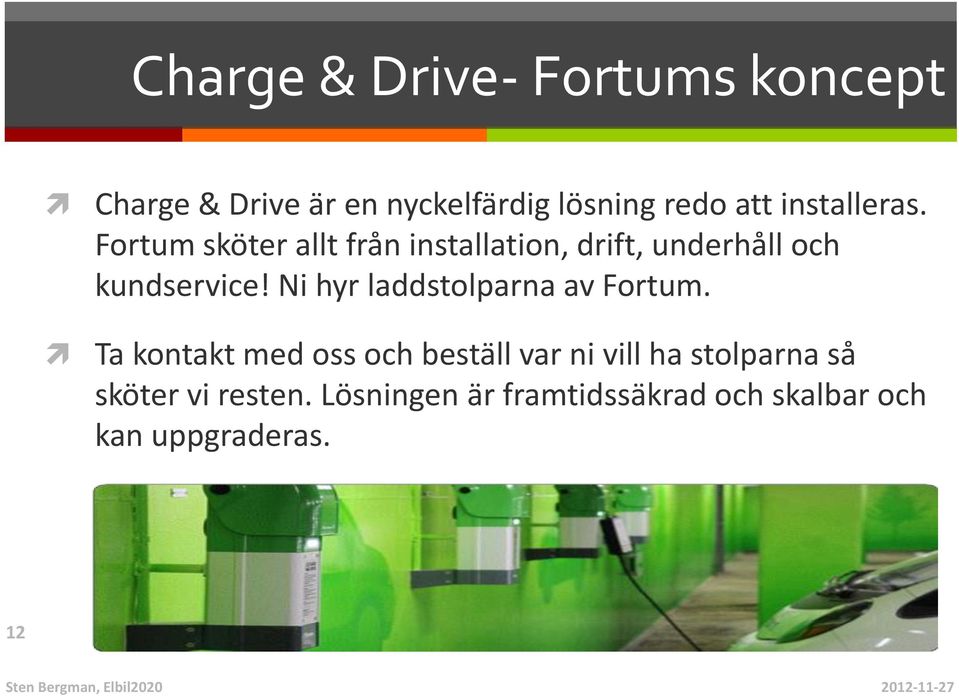

12 Charge & Drive- Fortums koncept Charge & Drive är en nyckelfärdig lösning redo att installeras. Fortum sköter allt från installation, drift, underhåll och kundservice! Ni hyr laddstolparna av Fortum. Ta kontakt med oss och beställ var ni vill ha stolparna så sköter vi resten. Lösningen är framtidssäkrad och skalbar och kan uppgraderas. 12

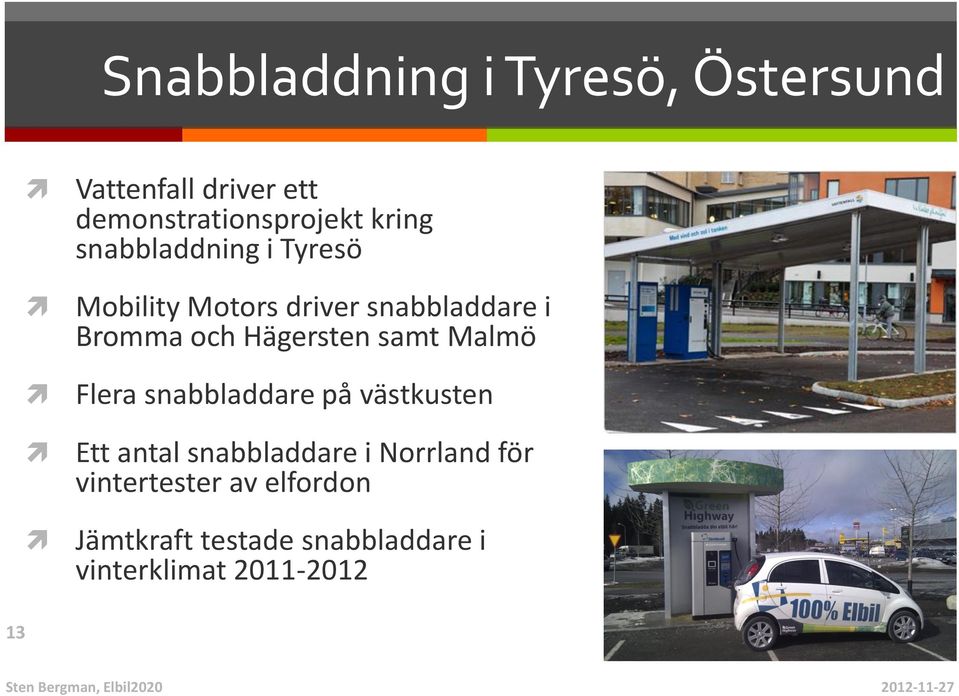

13 Snabbladdning i Tyresö, Östersund Vattenfall driver ett demonstrationsprojekt kring snabbladdning i Tyresö Mobility Motors driver snabbladdare i Bromma och Hägersten samt Malmö Flera snabbladdare på västkusten Ett antal snabbladdare i Norrland för vintertester av elfordon Jämtkraft testade snabbladdare i vinterklimat

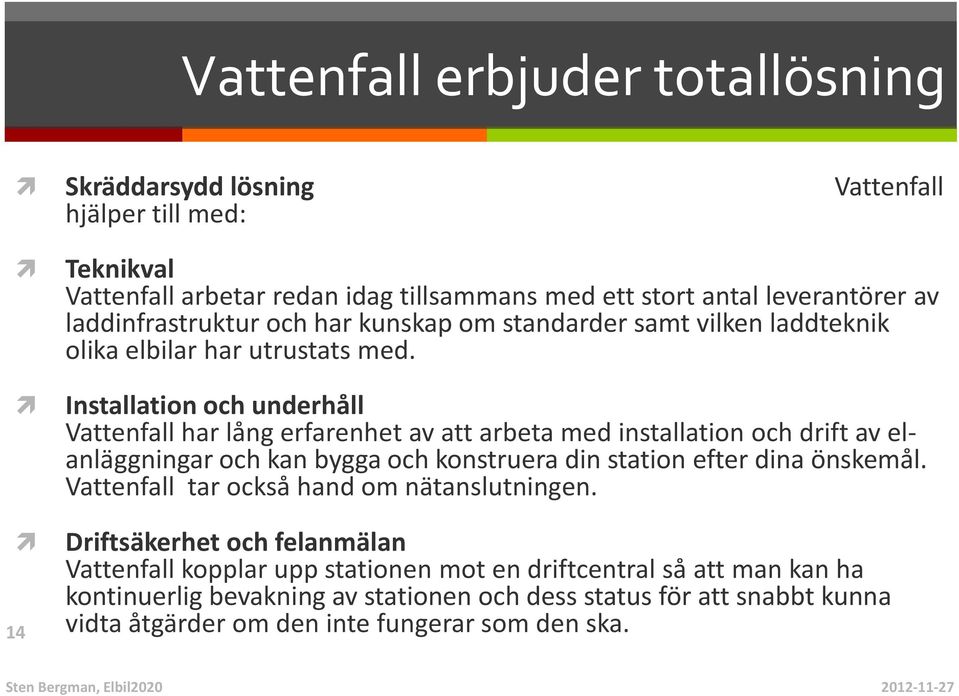

14 Vattenfall erbjuder totallösning Skräddarsydd lösning Vattenfall hjälper till med: 14 Teknikval Vattenfall arbetar redan idag tillsammans med ett stort antal leverantörer av laddinfrastruktur och har kunskap om standarder samt vilken laddteknik olika elbilar har utrustats med. Installation och underhåll Vattenfall har lång erfarenhet av att arbeta med installation och drift av elanläggningar och kan bygga och konstruera din station efter dina önskemål. Vattenfall tar också hand om nätanslutningen. Driftsäkerhet och felanmälan Vattenfall kopplar upp stationen mot en driftcentral så att man kan ha kontinuerlig bevakning av stationen och dess status för att snabbt kunna vidta åtgärder om den inte fungerar som den ska.

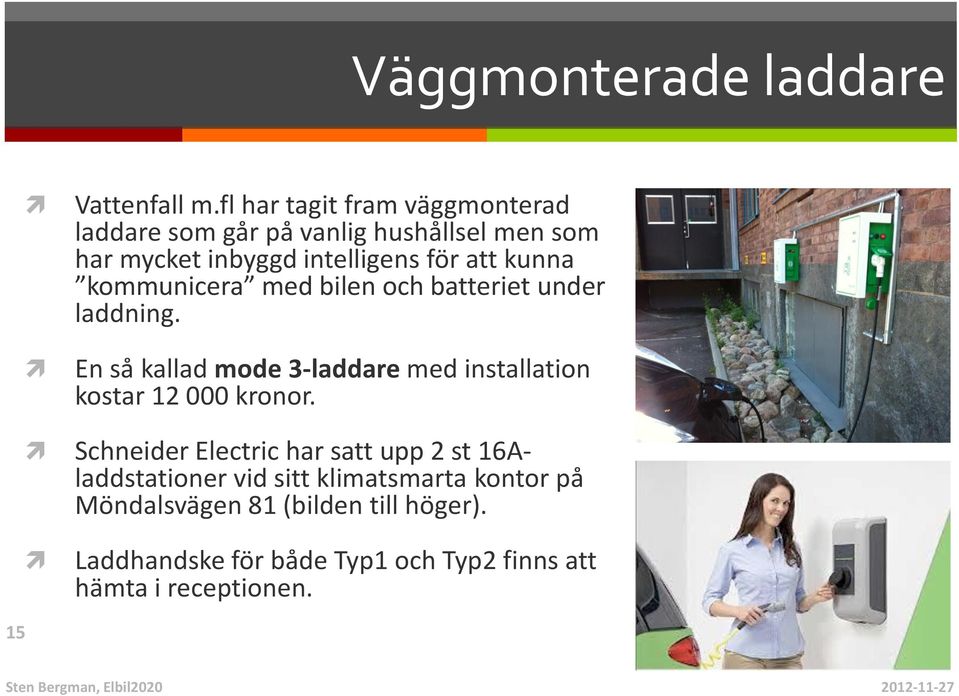

15 Väggmonterade laddare Vattenfall m.fl har tagit fram väggmonterad laddare som går på vanlig hushållsel men som har mycket inbyggd intelligens för att kunna kommunicera med bilen och batteriet under laddning. En så kallad mode 3-laddare med installation kostar kronor. Schneider Electric har satt upp 2 st 16Aladdstationer vid sitt klimatsmarta kontor på Möndalsvägen 81 (bilden till höger). Laddhandske för både Typ1 och Typ2 finns att hämta i receptionen. 15

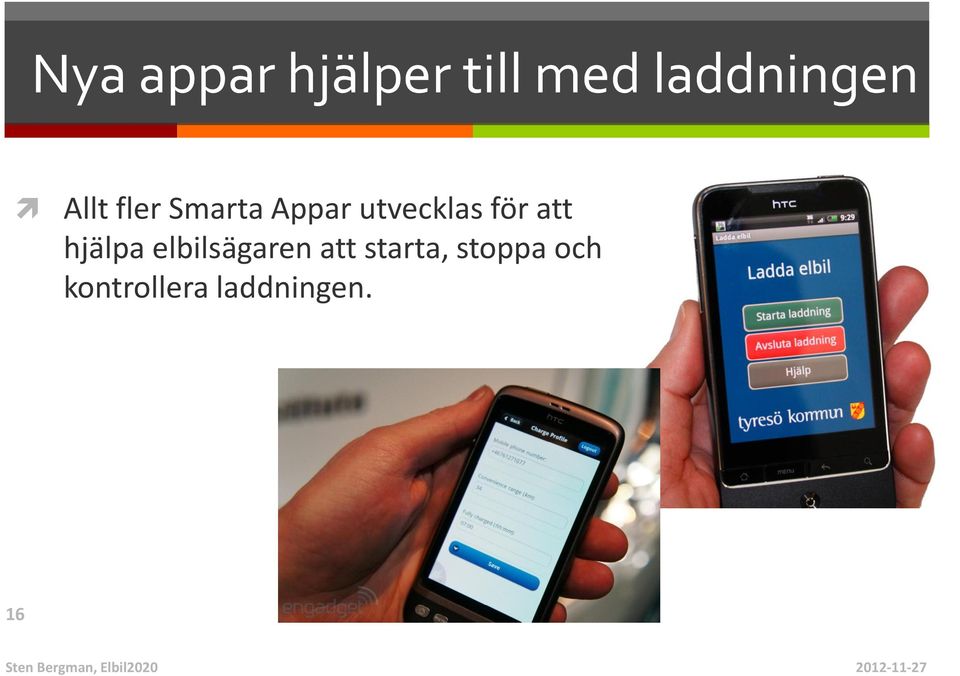

16 Nya appar hjälper till med laddningen Allt fler Smarta Appar utvecklas för att hjälpa elbilsägaren att starta, stoppa och kontrollera laddningen. 16

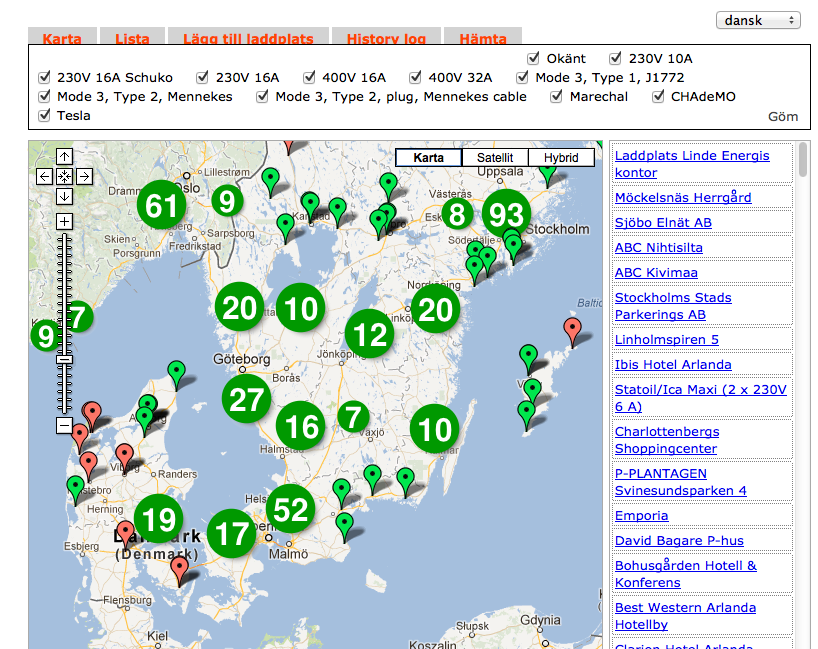

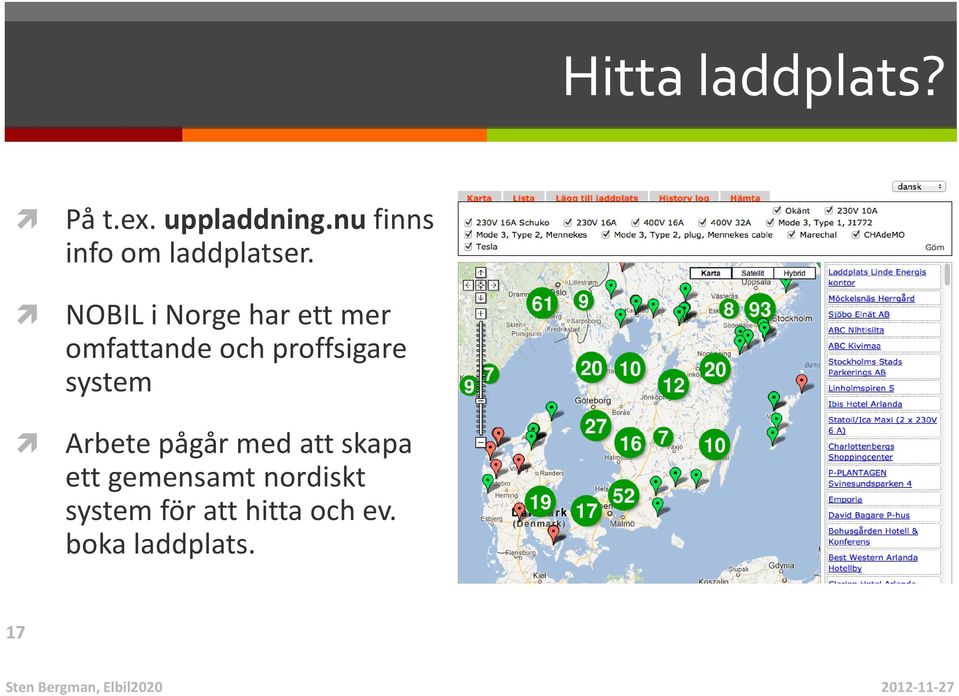

17 Hitta laddplats? På t.ex. uppladdning.nu finns info om laddplatser. NOBIL i Norge har ett mer omfattande och proffsigare system Arbete pågår med att skapa ett gemensamt nordiskt system för att hitta och ev. boka laddplats. 17

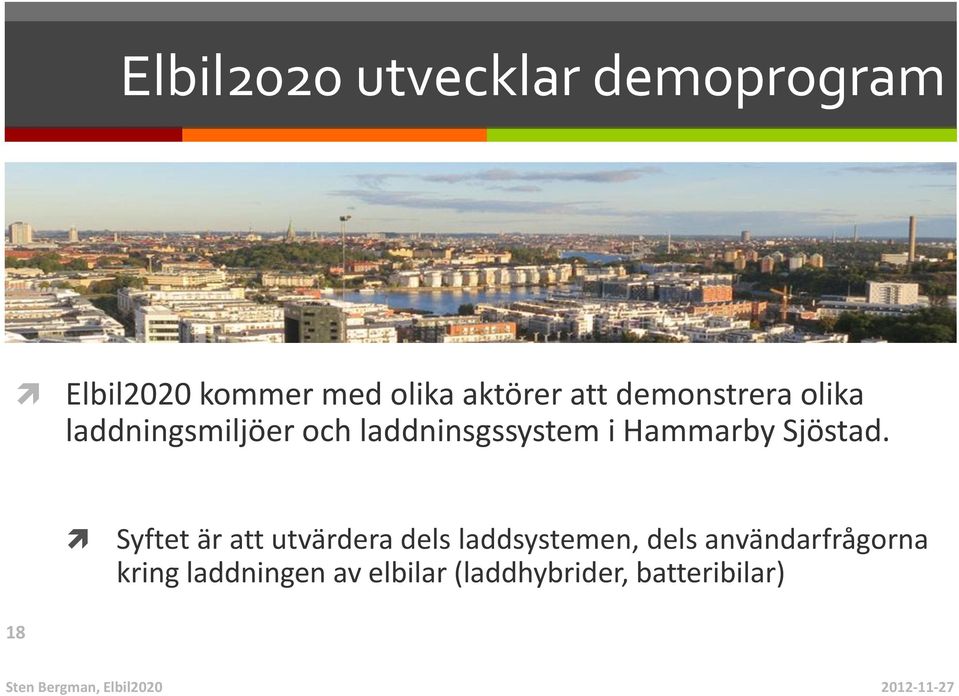

18 Elbil2020 utvecklar demoprogram Elbil2020 kommer med olika aktörer att demonstrera olika laddningsmiljöer och laddninsgssystem i Hammarby Sjöstad. Syftet är att utvärdera dels laddsystemen, dels användarfrågorna kring laddningen av elbilar (laddhybrider, batteribilar) 18

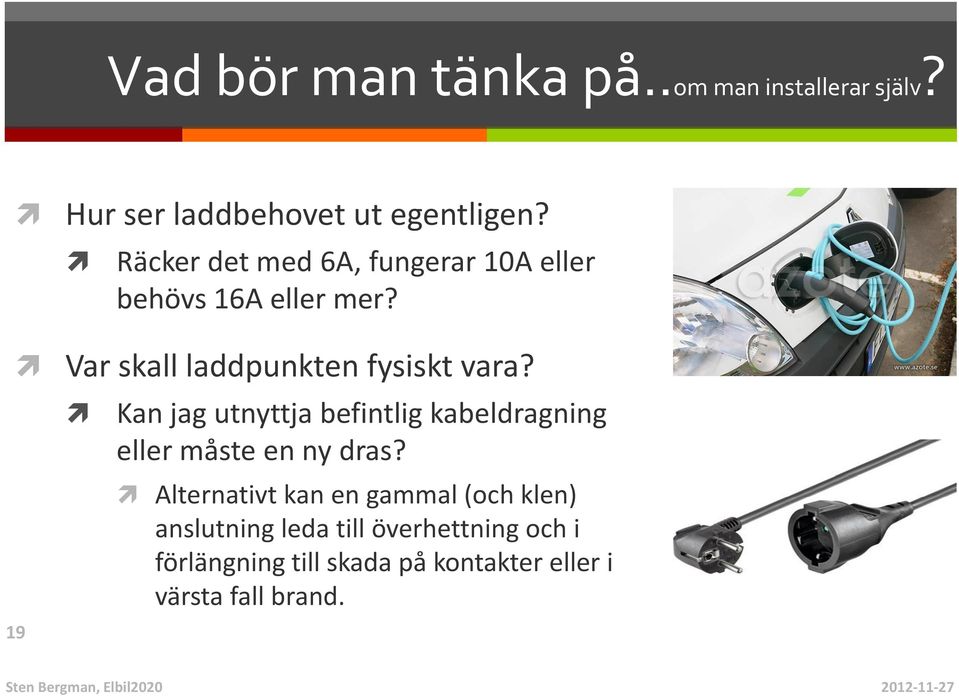

19 Vad bör man tänka på..om man installerar själv? 19 Hur ser laddbehovet ut egentligen? Räcker det med 6A, fungerar 10A eller behövs 16A eller mer? Var skall laddpunkten fysiskt vara? Kan jag utnyttja befintlig kabeldragning eller måste en ny dras? Alternativt kan en gammal (och klen) anslutning leda till överhettning och i förlängning till skada på kontakter eller i värsta fall brand.

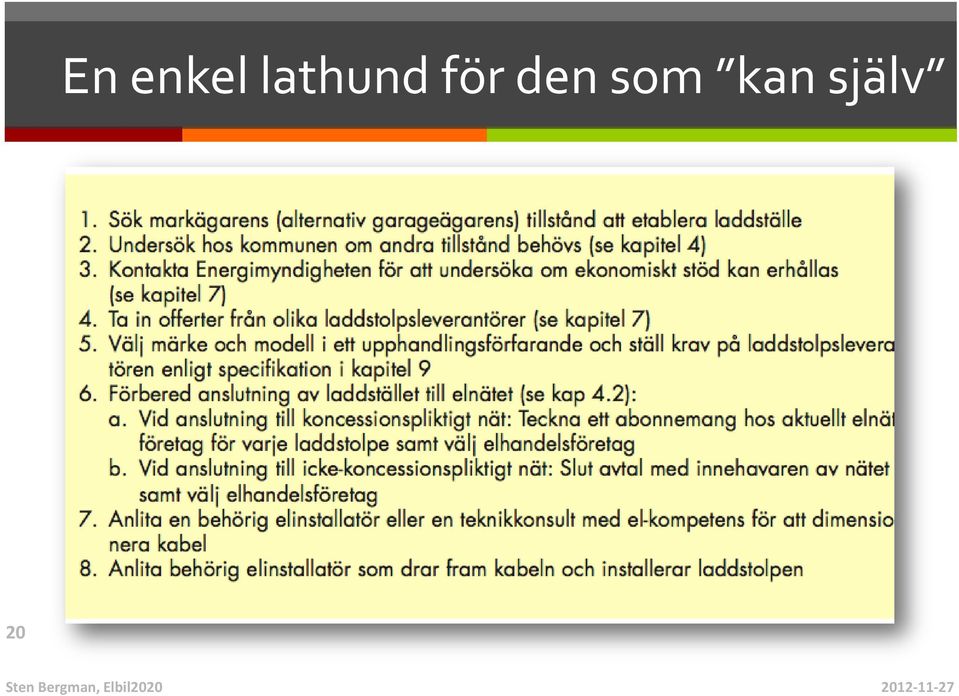

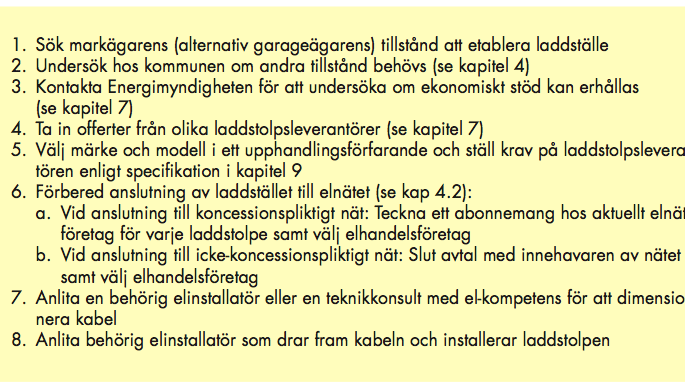

20 En enkel lathund för den som kan själv 20
