Tull Parken Haparanda Planering och ljussättning. Bruno Jansson - Ljusdesign

Transkript

1 Tull Parken Haparanda Planering och ljussättning Bruno Jansson - Ljusdesign

2 Situation i Haparanda: Parkens läge i staden är ganska interessant med vägen A4 som är just brevid. I avsaknad av belysning parken verkar död. Med belysning i parken kommer förbifarande bilister att lägga märke till den och kanske stanna till för ett besök. Kanske ett första steg för att få Ikea s kunder stana längre i Haparanda.

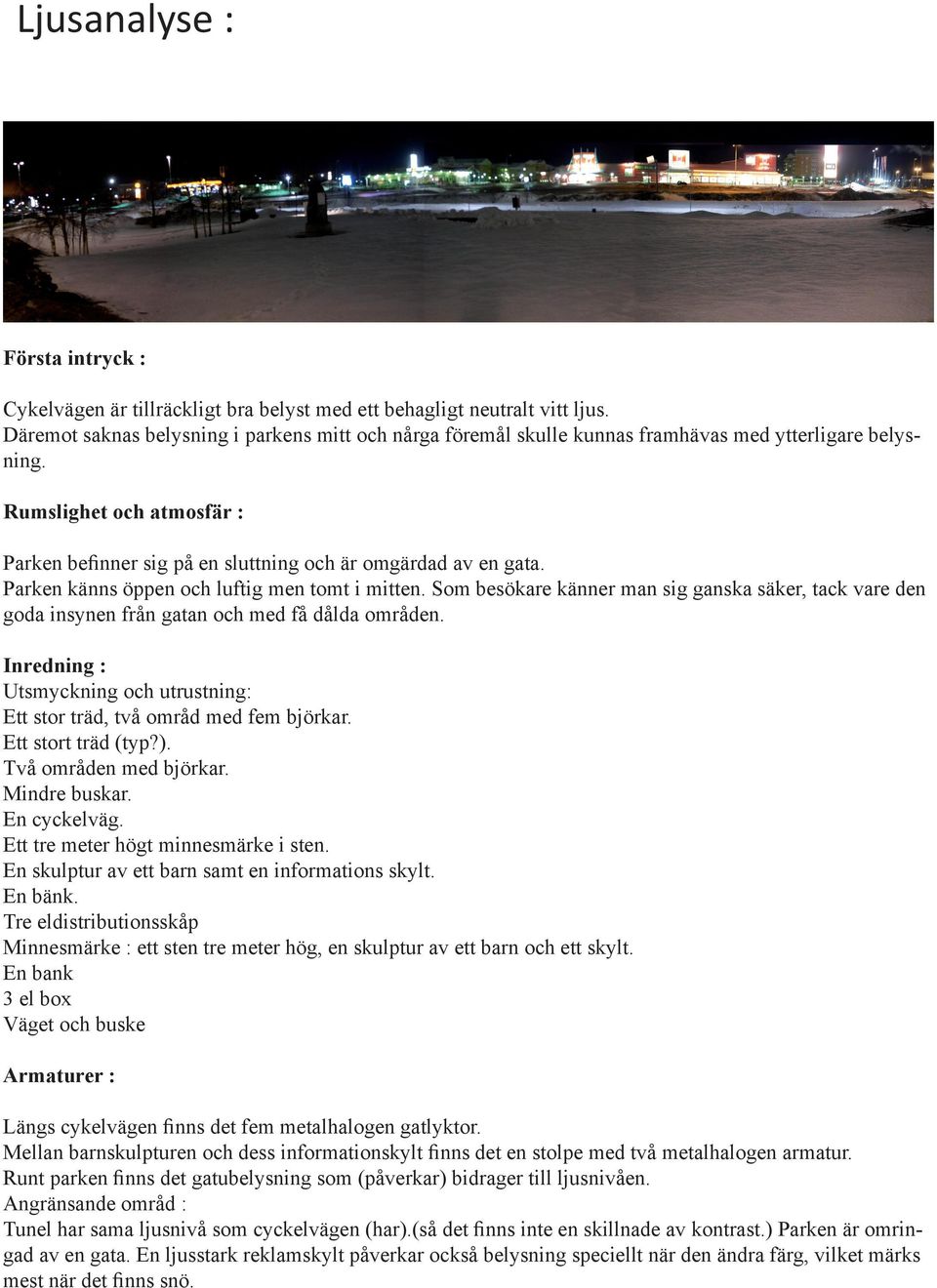

3 Ljusanalyse : Första intryck : Cykelvägen är tillräckligt bra belyst med ett behagligt neutralt vitt ljus. Däremot saknas belysning i parkens mitt och nårga föremål skulle kunnas framhävas med ytterligare belysning. Rumslighet och atmosfär : Parken befinner sig på en sluttning och är omgärdad av en gata. Parken känns öppen och luftig men tomt i mitten. Som besökare känner man sig ganska säker, tack vare den goda insynen från gatan och med få dålda områden. Inredning : Utsmyckning och utrustning: Ett stor träd, två områd med fem björkar. Ett stort träd (typ?). Två områden med björkar. Mindre buskar. En cyckelväg. Ett tre meter högt minnesmärke i sten. En skulptur av ett barn samt en informations skylt. En bänk. Tre eldistributionsskåp Minnesmärke : ett sten tre meter hög, en skulptur av ett barn och ett skylt. En bank 3 el box Väget och buske Armaturer : Längs cykelvägen finns det fem metalhalogen gatlyktor. Mellan barnskulpturen och dess informationskylt finns det en stolpe med två metalhalogen armatur. Runt parken finns det gatubelysning som (påverkar) bidrager till ljusnivåen. Angränsande områd : Tunel har sama ljusnivå som cyckelvägen (har).(så det finns inte en skillnade av kontrast.) Parken är omringad av en gata. En ljusstark reklamskylt påverkar också belysning speciellt när den ändra färg, vilket märks mest när det finns snö.

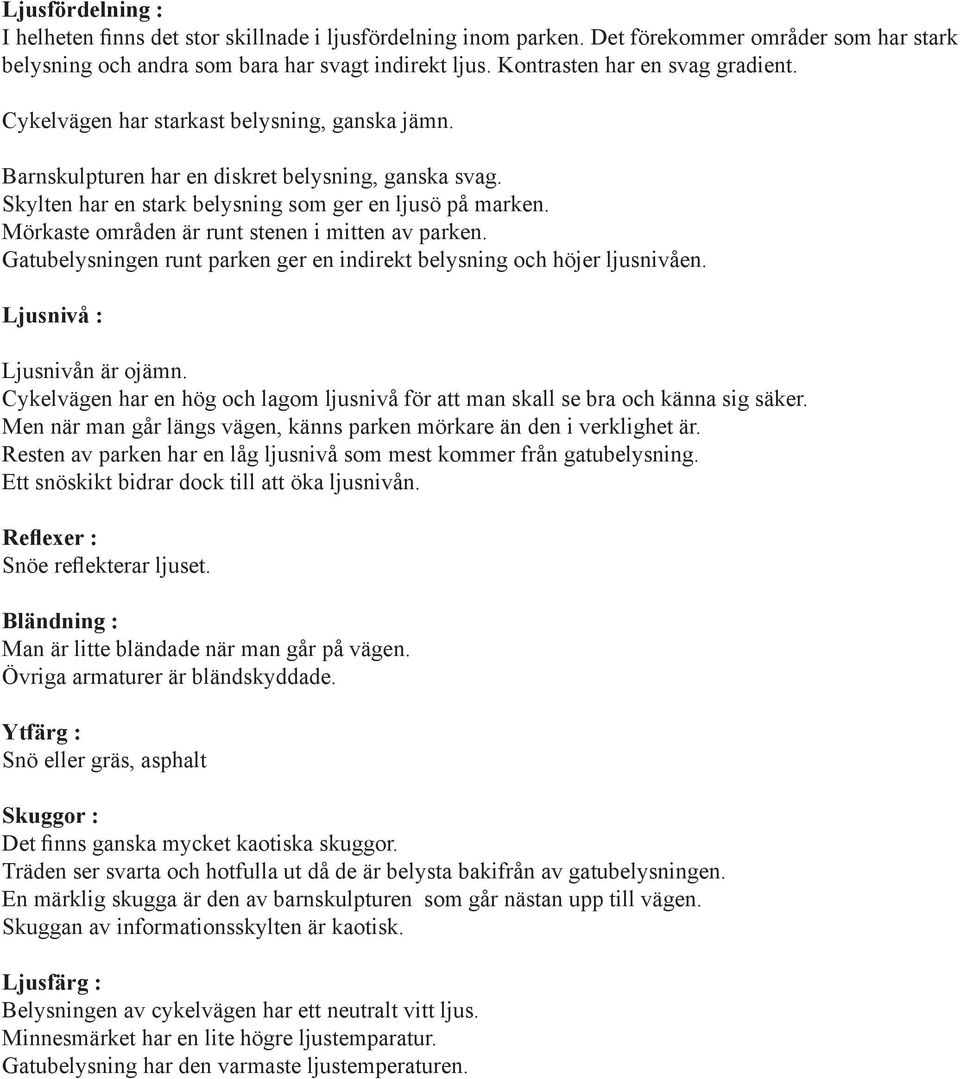

4 Ljusfördelning : I helheten finns det stor skillnade i ljusfördelning inom parken. Det förekommer områder som har stark belysning och andra som bara har svagt indirekt ljus. Kontrasten har en svag gradient. Cykelvägen har starkast belysning, ganska jämn. Barnskulpturen har en diskret belysning, ganska svag. Skylten har en stark belysning som ger en ljusö på marken. Mörkaste områden är runt stenen i mitten av parken. Gatubelysningen runt parken ger en indirekt belysning och höjer ljusnivåen. Ljusnivå : Ljusnivån är ojämn. Cykelvägen har en hög och lagom ljusnivå för att man skall se bra och känna sig säker. Men när man går längs vägen, känns parken mörkare än den i verklighet är. Resten av parken har en låg ljusnivå som mest kommer från gatubelysning. Ett snöskikt bidrar dock till att öka ljusnivån. Reflexer : Snöe reflekterar ljuset. Bländning : Man är litte bländade när man går på vägen. Övriga armaturer är bländskyddade. Ytfärg : Snö eller gräs, asphalt Skuggor : Det finns ganska mycket kaotiska skuggor. Träden ser svarta och hotfulla ut då de är belysta bakifrån av gatubelysningen. En märklig skugga är den av barnskulpturen som går nästan upp till vägen. Skuggan av informationsskylten är kaotisk. Ljusfärg : Belysningen av cykelvägen har ett neutralt vitt ljus. Minnesmärket har en lite högre ljustemparatur. Gatubelysning har den varmaste ljustemperaturen.

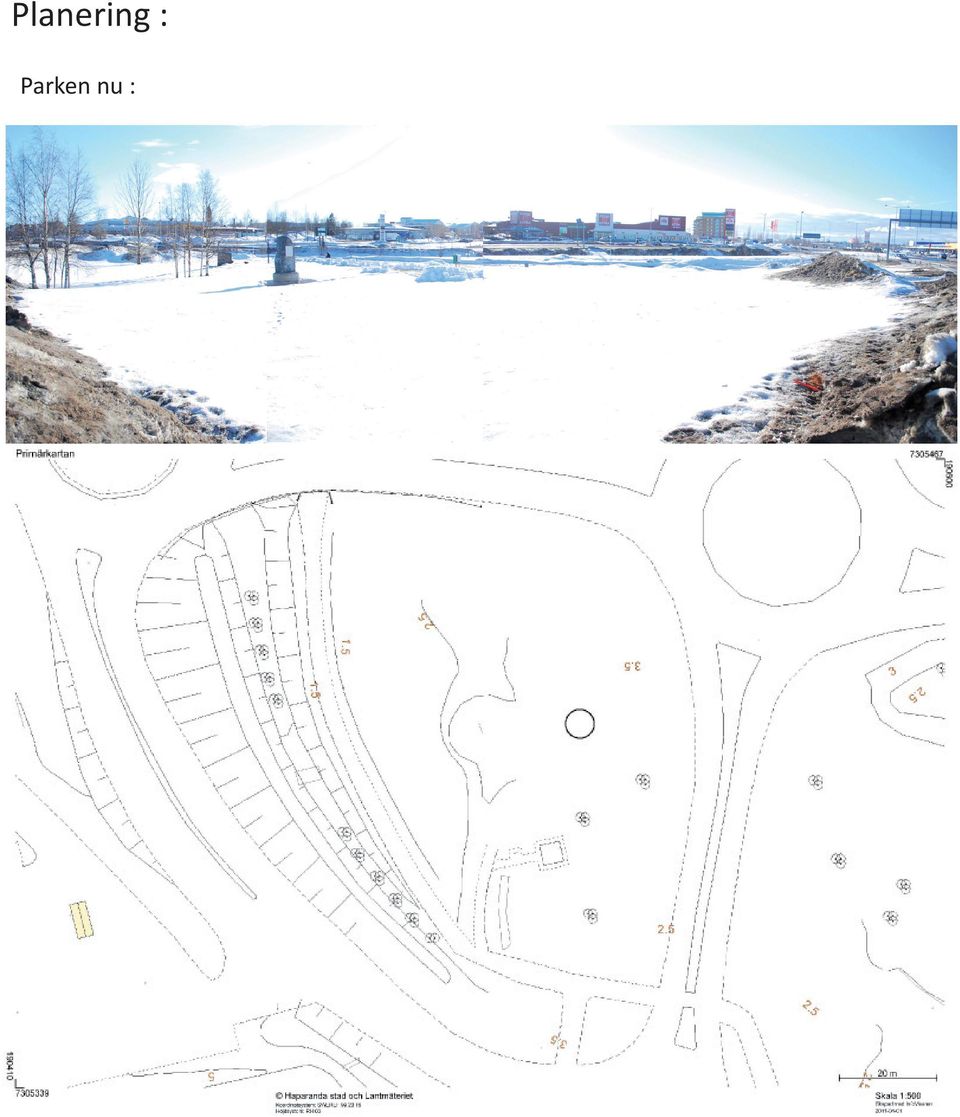

5 Planering : Parken nu :

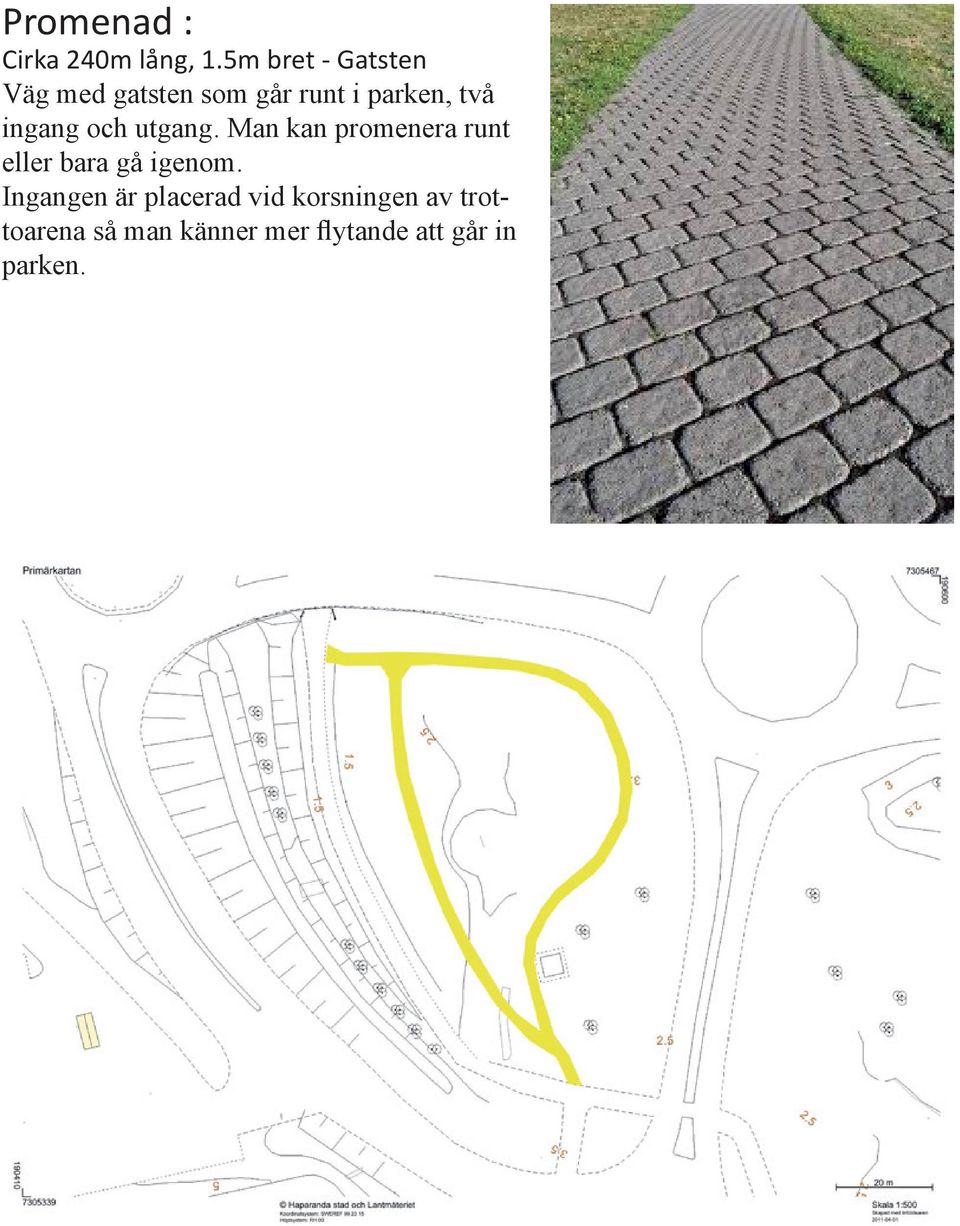

6 Promenad : Cirka 240m lång, 1.5m bret - Gatsten Väg med gatsten som går runt i parken, två ingang och utgang. Man kan promenera runt eller bara gå igenom. Ingangen är placerad vid korsningen av trottoarena så man känner mer flytande att går in parken.

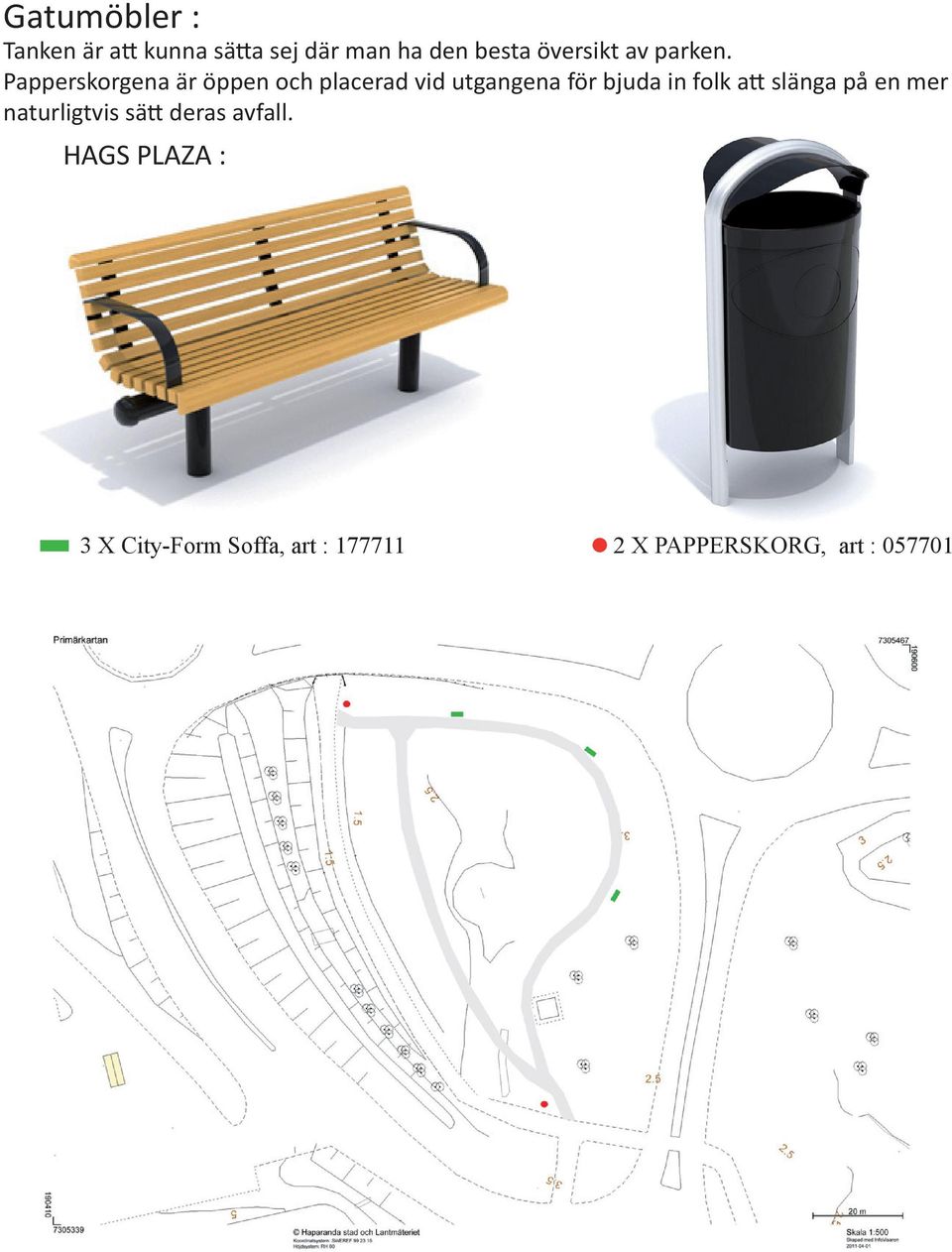

7 Gatumöbler : Tanken är att kunna sätta sej där man ha den besta översikt av parken. Papperskorgena är öppen och placerad vid utgangena för bjuda in folk att slänga på en mer naturligtvis sätt deras avfall. HAGS PLAZA : 3 X City-Form Soffa, art : X PAPPERSKORG, art :

8 Skulptur: För varje sculptur ska man ha en sockle av 50cm hög. Så när det finns mycke snö sculpturen ska inte försvinna under snön.

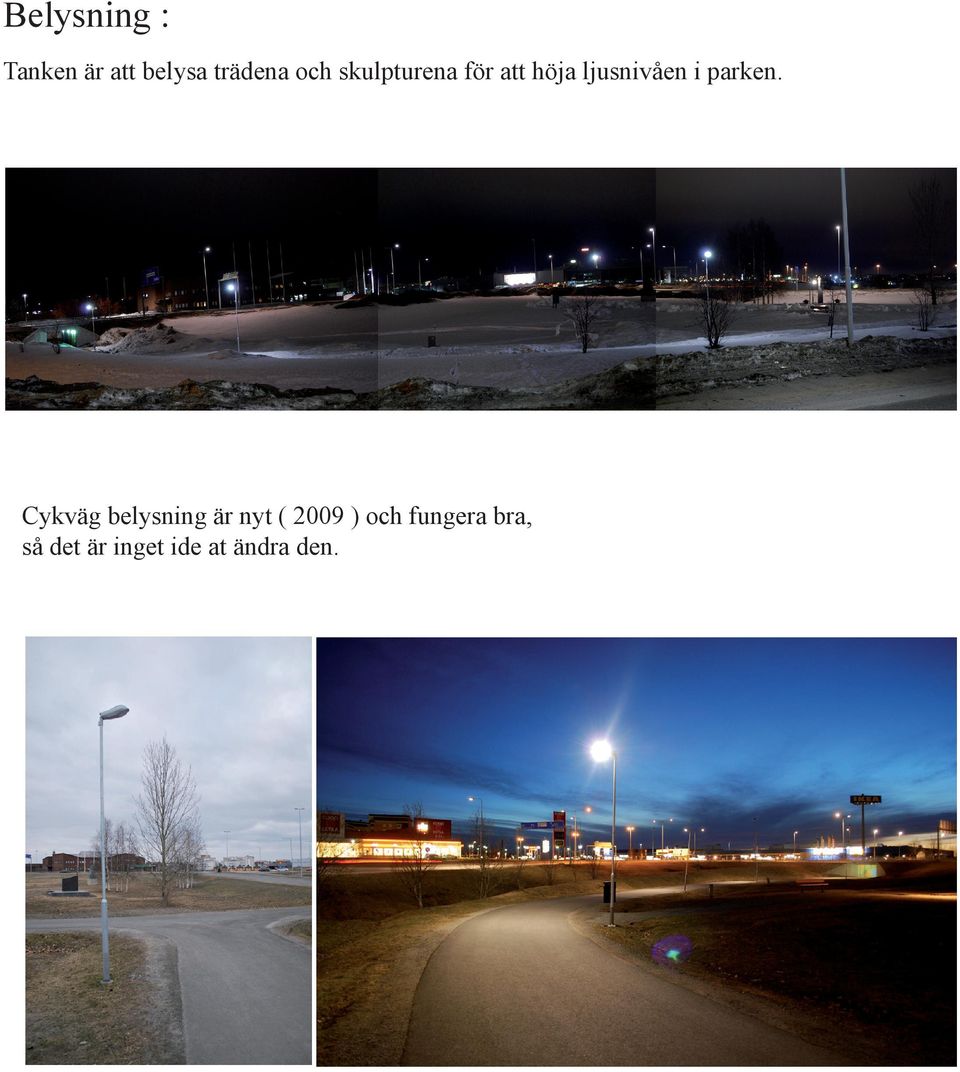

9 Belysning : Tanken är att belysa trädena och skulpturena för att höja ljusnivåen i parken. Cykväg belysning är nyt ( 2009 ) och fungera bra, så det är inget ide at ändra den.

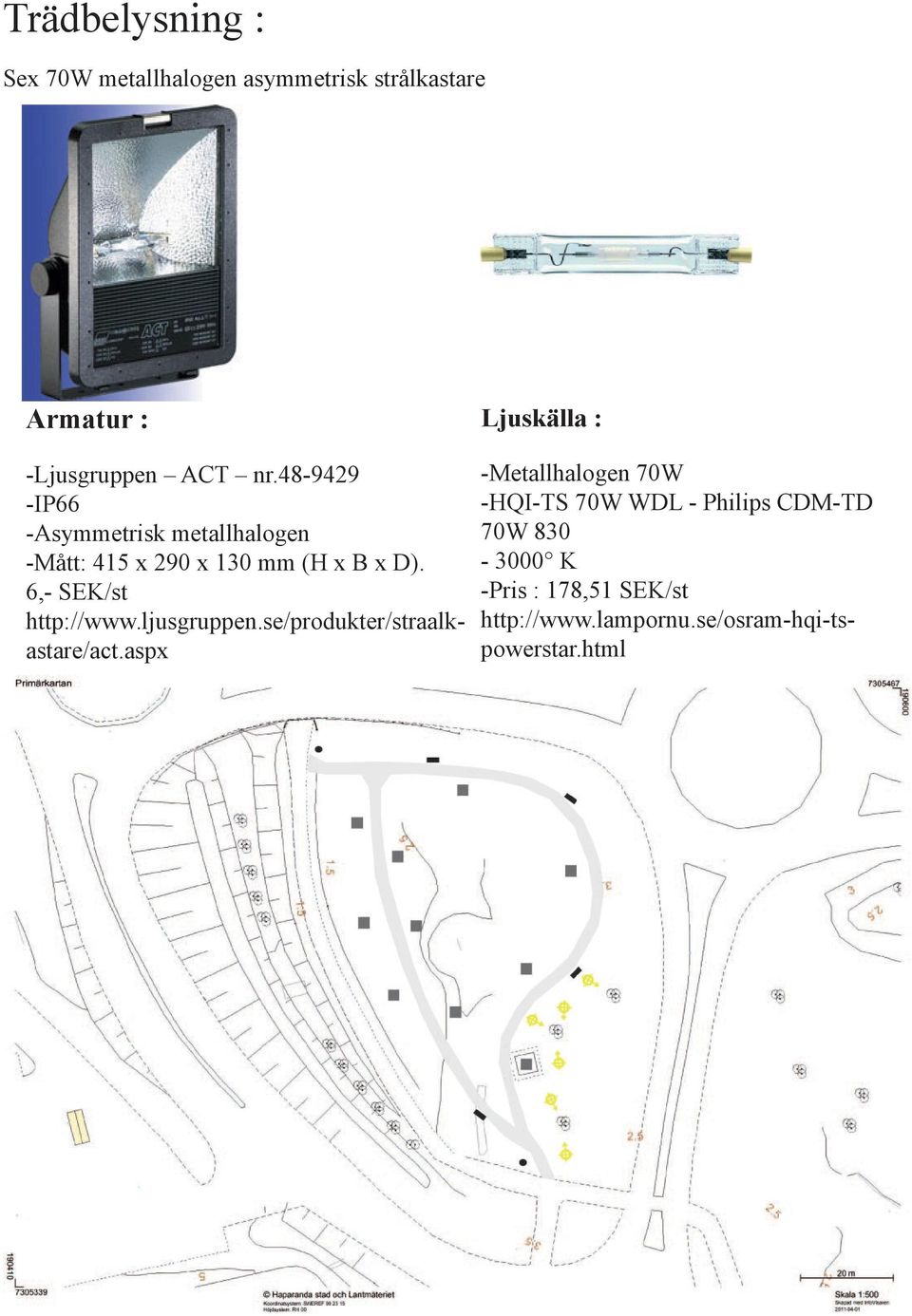

10 Trädbelysning : Sex 70W metallhalogen asymmetrisk strålkastare Armatur : -Ljusgruppen ACT nr IP66 -Asymmetrisk metallhalogen -Mått: 415 x 290 x 130 mm (H x B x D). 6,- SEK/st Ljuskälla : -Metallhalogen 70W -HQI-TS 70W WDL - Philips CDM-TD 70W K -Pris : 178,51 SEK/st

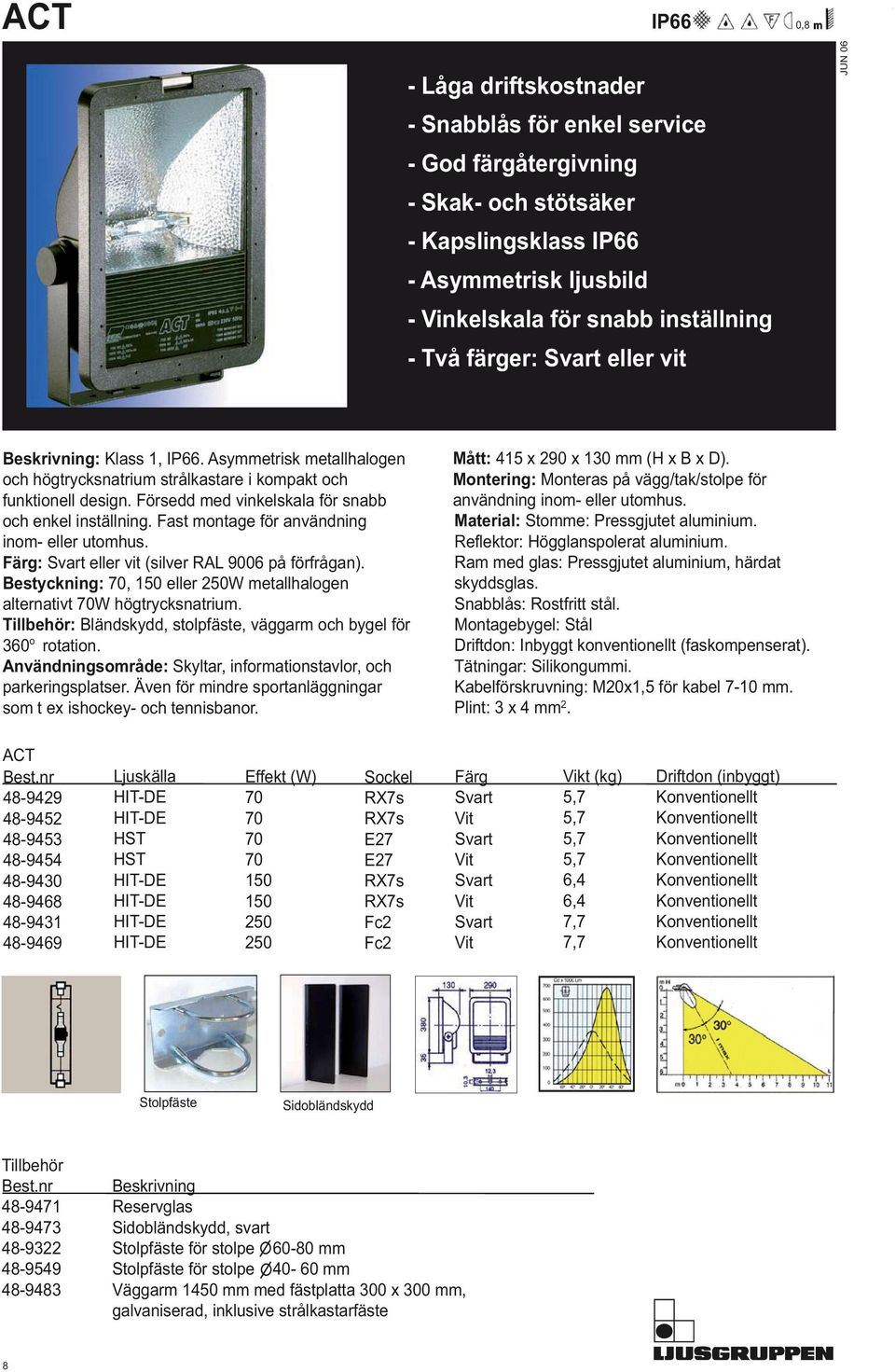

11 ACT IP66 0,8 - Låga driftskostnader - Snabblås för enkel service - God färgåtergivning - Skak- och stötsäker - Kapslingsklass IP66 - Asymmetrisk ljusbild - Vinkelskala för snabb inställning - Två färger: Svart eller vit JUN 06 Beskrivning: Klass 1, IP66. Asymmetrisk metallhalogen och högtrycksnatrium strålkastare i kompakt och funktionell design. Försedd med vinkelskala för snabb och enkel inställning. Fast montage för användning inom- eller utomhus. Färg: Svart eller vit (silver RAL 9006 på förfrågan). Bestyckning: 70, 150 eller 250W metallhalogen alternativt 70W högtrycksnatrium. Tillbehör: Bländskydd, stolpfäste, väggarm och bygel för 360 o rotation. Användningsområde: Skyltar, informationstavlor, och parkeringsplatser. Även för mindre sportanläggningar som t ex ishockey- och tennisbanor. Mått: 415 x 290 x 130 mm (H x B x D). Montering: Monteras på vägg/tak/stolpe för användning inom- eller utomhus. Material: Stomme: Pressgjutet aluminium. Reflektor: Högglanspolerat aluminium. Ram med glas: Pressgjutet aluminium, härdat skyddsglas. Snabblås: Rostfritt stål. Montagebygel: Stål Driftdon: Inbyggt konventionellt (faskompenserat). Tätningar: Silikongummi. Kabelförskruvning: M20x1,5 för kabel 7-10 mm. Plint: 3 x 4 mm 2. ACT Best.nr Ljuskälla HIT-DE HIT-DE HST HST HIT-DE HIT-DE HIT-DE HIT-DE Effekt (W) Sockel RX7s RX7s E27 E27 RX7s RX7s Fc2 Fc2 Färg Svart Vit Svart Vit Svart Vit Svart Vit Vikt (kg) 5,7 5,7 5,7 5,7 6,4 6,4 7,7 7,7 Driftdon (inbyggt) Konventionellt Konventionellt Konventionellt Konventionellt Konventionellt Konventionellt Konventionellt Konventionellt Stolpfäste Sidobländskydd Tillbehör Best.nr Beskrivning Reservglas Sidobländskydd, svart Stolpfäste för stolpe mm Stolpfäste för stolpe mm Väggarm 1450 mm med fästplatta 300 x 300 mm, galvaniserad, inklusive strålkastarfäste 8

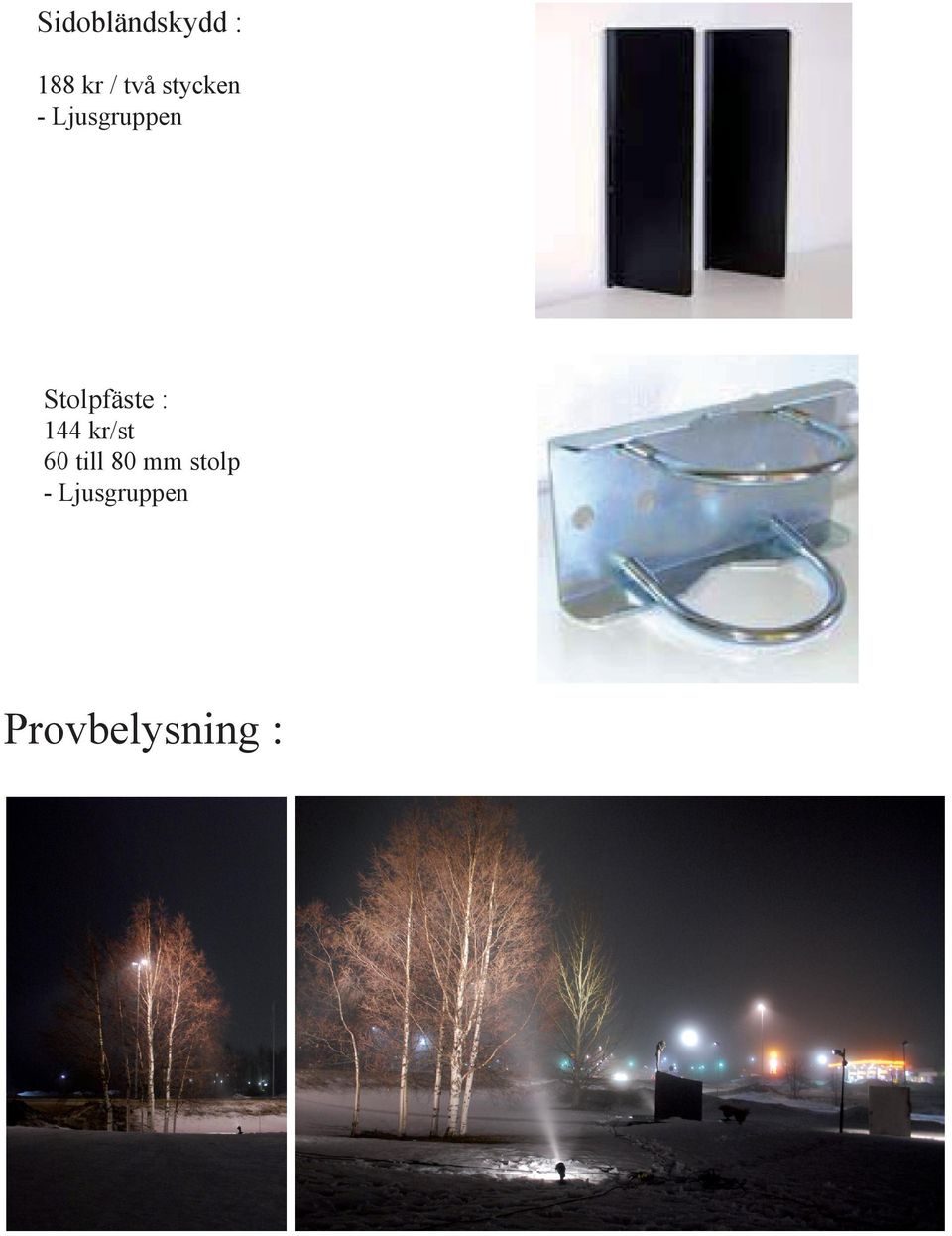

12 Sidobländskydd : 188 kr / två stycken - Ljusgruppen Stolpfäste : 144 kr/st 60 till 80 mm stolp - Ljusgruppen Provbelysning :

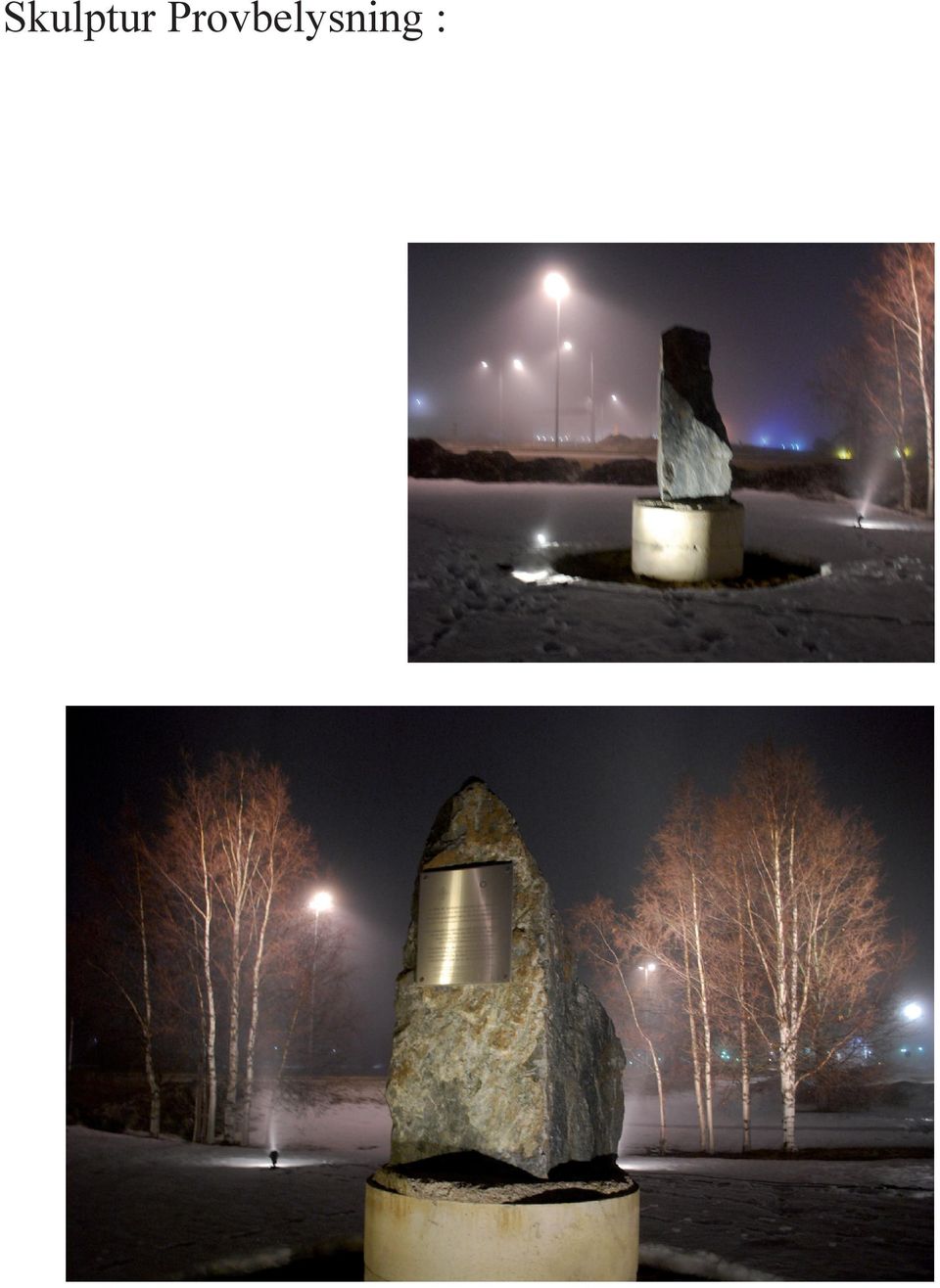

13 Skulptur Provbelysning :

14 Skulptur belysning : Nummer av armatur bero på skulpturen. Armatur : -Hunza : Single Pole Lite Metal Halide -IP rotation och 0 90 höjdgrad. -Färg : svart -Pris: 478 euro Ljuskälla : -Philips MASTERColour CDM-R Mini 20W/830 GX K -Olika spridning 10, 25 och 40 grader. -livslängden timmar -Pris : 348,18 SKE/st

15 Single Pole Lite Cat. No. SPL Cat. No. SPL/R The Single Pole Lite has an individual spotlight which can be aimed in any direction. The fixture is ideal for path lighting as well as tree lighting, or the head may be aimed downward to eliminate vertical light.the fitting has a fully adjustable arm allowing 360 degree rotation and 0-90 degree elevation. The Retro, which is a mains option, avoids the need to bury a transformer. The 110/ volt electronic transformer is built into the pole and is a double insulated safety isolating transformer, this changes the luminaire to an IP56 rating. 63.5mm 2½ 400mm mm 33½ Ordering Information Luminaire Type Material/Finish Accessories 38mm 1½ 63.5mm 2½ 450mm 17½ SPL - Single Pole Lite BK - Black BZ - Bronze GN - Green STAR - Silver Star WH - White COP - Copper SS Stainless Steel CJK150 LENSSTEPF GG HCL /R - Cable Joint Kit - Frost Lens - Glare Guard - Hex Cell Louvre Adaptor - Retro Transformer 110/ volt For an alternative LED option start at page 10.4 Retro Ordering Example: SPL SS - Single Pole Lite in 316 Stainless Steel SPL/R COP - Single Pole Lite Retro in Copper HCL - Hex Cell Louvre Adaptor (Accessories ordered separately) 2.5

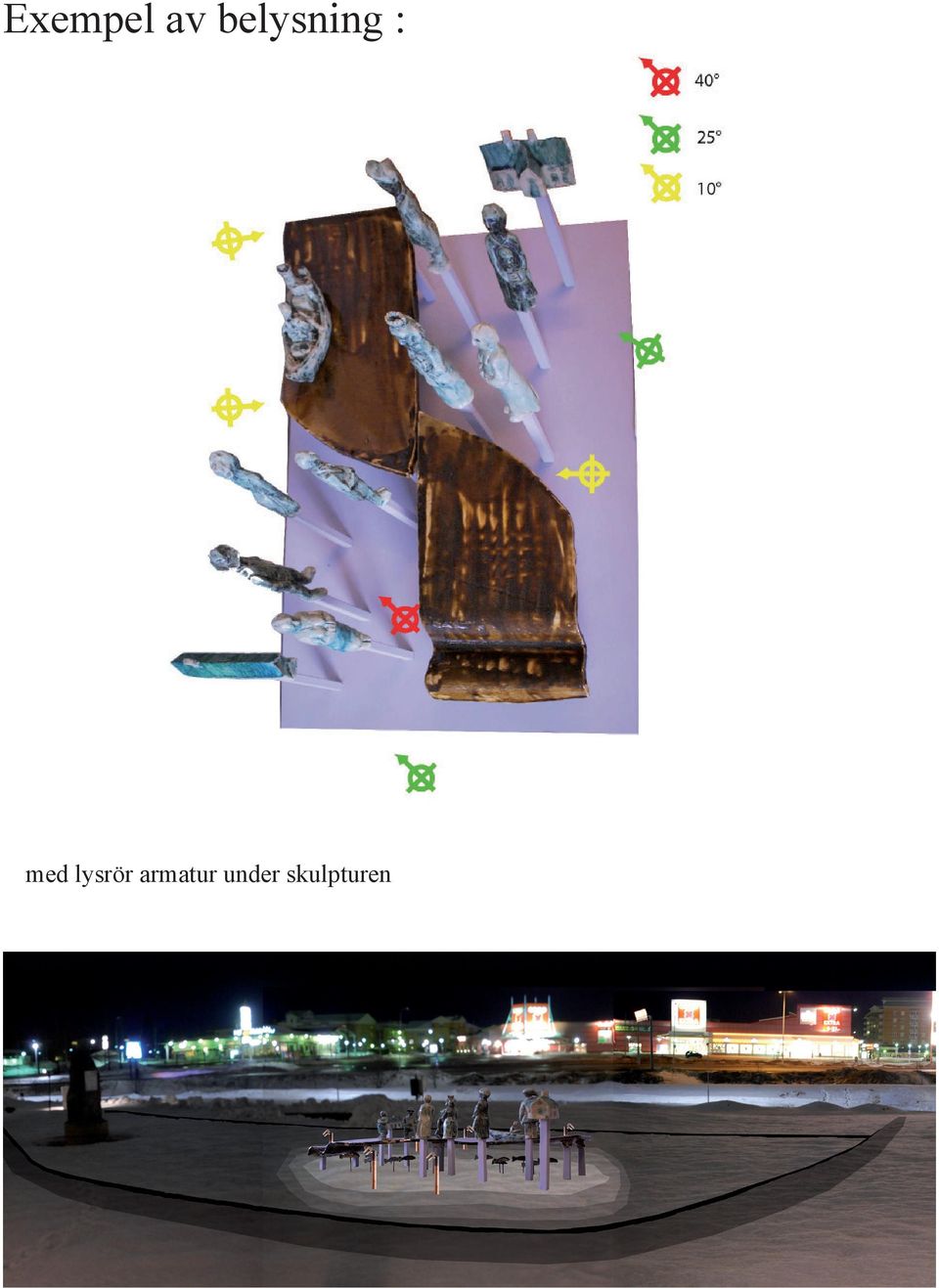

16 Exempel av belysning : -Ett ljuskälla med 10 spridning : -Ett ljuskälla med 25 spridning : -Två ljuskällor med 25 spridning : -Fyra ljuskällor med 40 spridning :

17 Exempel av belysning : med lysrör armatur under skulpturen

18 Olika val av platser att studera för pratik på Haparandas kommunen. Fösta intrycken Järnvägsstationen: Stor projekt, svårt att provbelsya eftersom bygnaden är ganska hög. Man behöver inte bara belysa bygnaden men också inbegripa allt som omger stationen. Jag bedömmer att det är ett för stor projekt med tanke på den tidbegränsning jag har för min praktik. Men ett intresant projekt, väl värd att satsa på i framtiden. Rondellerna: Belysning är inte attraktiv och tämligen tråkig. Stople och pollare med olika ljusfärg. Det finns inget yta att belysa, rondellerna är platta så det finns inget omfång (volym) att använda. Omfång som finns är snön på vinter och annars det är bara armaturer. Man skulle kunna ha en skulpur i mitten för att berätta en historia. Skulpturen skulle man kunna ge en intressant belysning. Konstnärliga armaturer kan vara ett alternativ. Parken vid stranden: Jag har ofta gått längs den här parken men sällan genomkorsat den. Man har en känsla av osäkerhet, den är stressande och hotfull. Det finns en stor belysningskontrast mellan inne i och utanför parken. Stark gatubelysning runt parken men ingen belysning över huvud taget i parken. Det gör att man upplever parken som väldig mörkt. Känslan skulle bli behagligare med en annan belysning runt och i parken. På vinter finns det normalt mycket snö som reflekterar. Den kusliga känslan av mörker upplevs då inte på samma sätt. Dessutom är det väldig svårt att komma åt för att göra provbelysningar.

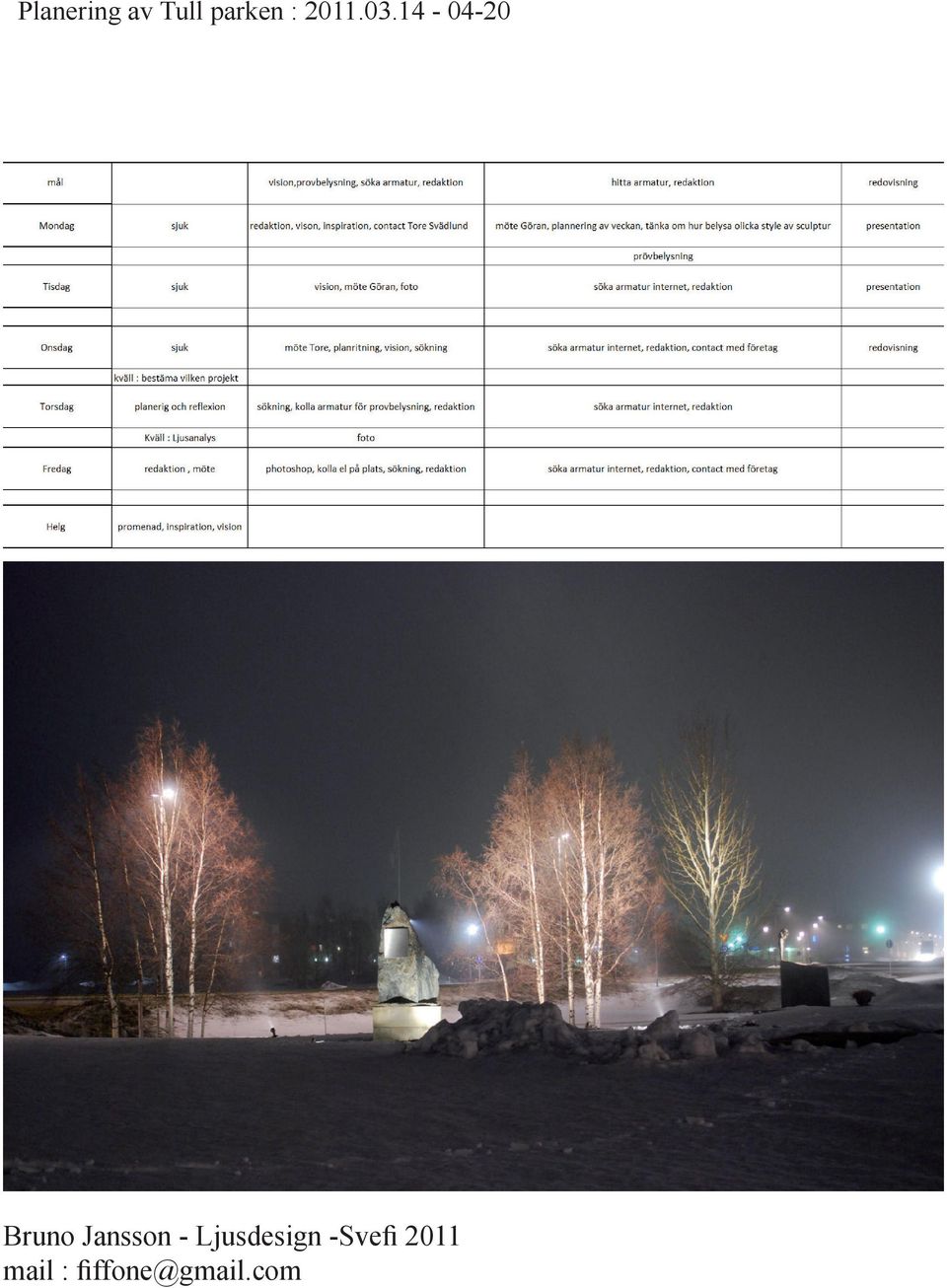

19 Planering av Tull parken : Bruno Jansson - Ljusdesign -Svefi 2011 mail : fiffone@gmail.com
