SmartForm den nya standarden för kontorsbelysning med infällda modularmaturer

Transkript

1 Lighting SmartForm den nya standarden för kontorsbelysning med infällda modularmaturer SmartForm TBS460 Armaturfamiljen SmartForm speglar Philips strävan efter enkelhet. SmartForm för infällt montage är en mycket mångsidig modularmaturfamilj. Armaturerna är avsedda för TL5 lysrör och finns i kvadratiskt och rektangulärt utförande. SmartForm passar i många olika typer av modultak (600 mm) och gipstak. För att minska totalkostnaden för slutanvändaren kan den infällda armaturfamiljen SmartForm, för de energieffektiva TL5 lysrören med HFdon, förses med styrsystem för närvarodetektering (ActiLume) och dagsljuskontroll (ActiLume/Luxsense). På så sätt minskar de här miljöanpassade armaturerna även energiförbrukningen och CO2 utsläppen det ger mycket lågt W/m2. Den infällda armaturen SmartForm TBS460 light beam är byggd runt en helt överlägsen mikrooptik. Armaturen har en inbyggnadshöjd på bara 45 mm och är därför idealisk för anläggningar som kräver mycket låga armaturer, t ex renoveringsobjekt med begränsat takutrymme. Fördelar Kvadratiska eller rektangulära infällda armaturer med mikrooptik ger en kombination av ultratunna ljusbilder Med en inbyggd höjd på endast 45 mm är dessa armaturer idealiska för anläggningar med begränsat takutrymme, t.ex. renoveringsobjekt En låg list på endast 5 mm gör att armaturen passar i alla tak

2 Funktioner Finns i kvadratiskt och rektangulärt utförande Möjlighet att välja mellan LED- eller MASTER TL5-ljuskällor Mikrooptik som ger mycket smala ljusbilder Elektronisk reaktor Kan fås med driftdon för närvarodetektering och dagsljusreglering (ActiLume) eller med endast dagsljusreglering (Luxsense) Användning Kontor Utbildning hälso- och sjukvård Rekreationsanläggningar Butik Industri specifikationer Armatur TBS460 (standardutförande) Bländskydd/optikskydd Opaliserat bländskydd (O) Tak Modulstorlek: 600 mm Anslutning (från 'Push-in' anslutning (PI)eller med draggänga (PIP) T-tak, nersänkta modultak och tak med gipsplattor armaturhusets utsida) Wieland anslutning GST 18, 3- eller 4-polig (W respektive W4) Ljuskälla Lysrör: Wago anslutning, 3- eller 4-polig (WA respektive WA4) - 2 x, 3 x eller 4 x MASTER TL5 / G5 / 14, 24 W (kvadratiskt Kabel, längd 200 cm, med anslutning CEE7 (CCE) utförande) - 1 x eller 2 x MASTER TL5 / G5 / 28, 35, 49, 54, 80 W (rektangulärt utförande) Levereras med ljuskälla Ja (ljusfärg 827, 830 eller 840) Nej Driftdon Elektroniskt, V / Hz: - HF Performer (HFP) - HF Regulator, DALI (HFD) - HF Regulator (HFR) - HF Regulator, 'touch-switch' (HFR-T) Optik Högglanspolerad optik, 3D mikrolameller, mycket högreflekterande (C8-VH) Högglanspolerad optik, 3D mikrolameller (C8) Högglanspolerad optik, 3D mikrolameller, komfortabel belysning (C8-C) Halvglanspolerad optik, 3D mikrolameller, mycket högreflekterande (D8-VH) Halvglanspolerad optik, 3D mikrolameller (D8) Halvglanspolerad optik, 3D mikrolameller, komfortabel belysning (D8-C) Matt spegeloptik, profilerade tvärlameller (M2) specifikationer 2

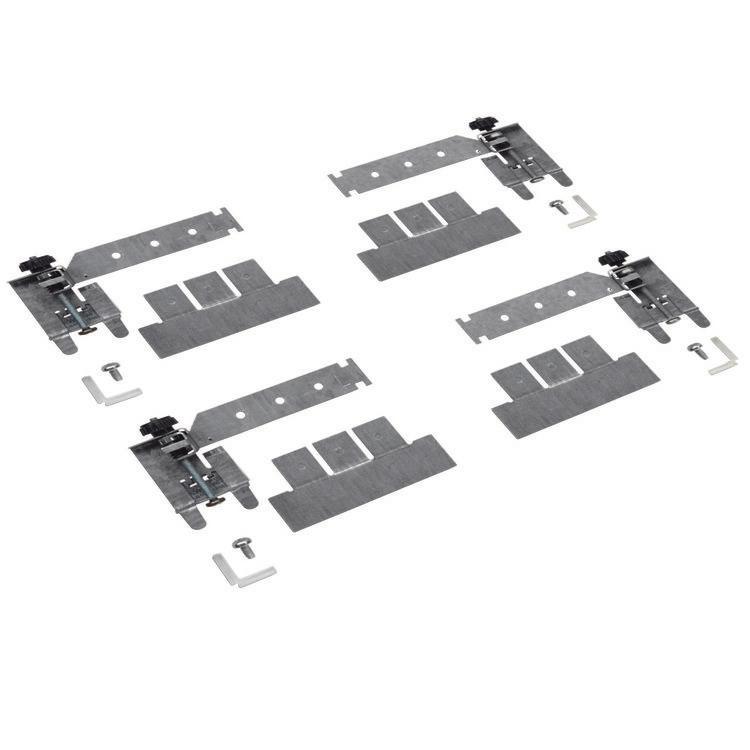

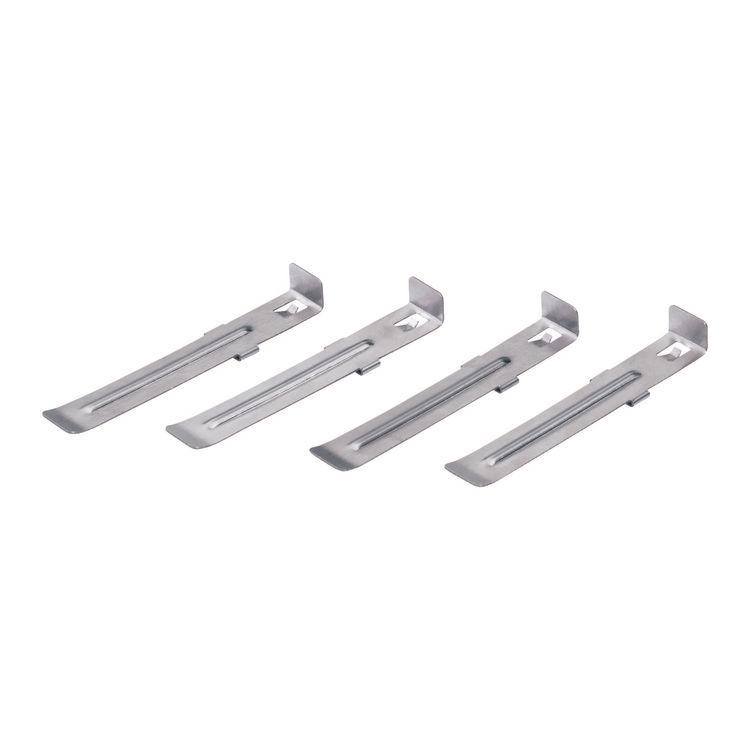

3 Tillval Nödbelysning: 1 timme (EL1), 3 timmar (EL3) Installation Öppna tak: fälls in, inga fästen behövs Styrsystem: Nersänkta tak: fäste ZBS460 SMB (4 st) räckvidd mm - Luxsense dagsljuskontroll (LX) Nersänkta tak med T-list 38 mm: fäste ZBS460 SMB-TPM (4 st) - ActiLume med flera funktioner (ACL) Gipstak: fäste ZBS460 SMB-PLC (24 st), räckvidd mm Europasäkring (FU) ingår Tillbehör 'Set', med pendelfästen Säkerhetskabel (SC) Notera Skyddsfolie som skyddar optiken under installationen Separat brytare (SW) Det finns speciella armaturer med ventilationsfunktion (AIR), 50 m Istickspaneler Istickspaneler, heltäckande (IP) Användningsområden Kontor, skolor, hälso- och sjukvårdsanläggningar, Istickspaneler, perforerade (IPP) rekreationsanläggningar, butiker, industrier Material Armaturhus: förzinkat stål, listen är lackerad i efterhand, vitt RAL9016 Som tillval vitt RAL9010 eller silvergrått RAL9006 Optik: aluminium Måttskiss Product TBS460 2x28W/830 HFP D8-C W IPP TBS460 2x28W/830 HFP D8 W IP TBS460 2x28W/830 HFP D8 W IPP A Product TBS460 2x28W/830 HFP D8-C PI IPP TBS460 2x28W/830 HFP D8 PIP IP TBS460 2x54W/830 HFP C8 PI IP TBS460 2x28W/830 HFP C8 PI IP TBS460 2x54W/830 HFP D8 PIP IP A Produktinformation 3

4 Produktinformation 4

5 Produktinformation Tillbehör Ordercode Ordercode

6 Tillbehör Ordercode Ordercode Philips Lighting Holding B.V. Med ensamrätt. Specifikationerna kan ändras utan föregående meddelande. Varumärkena tillhör Philips Lighting Holding B.V. eller respektive ägare , Oktober 23 -
