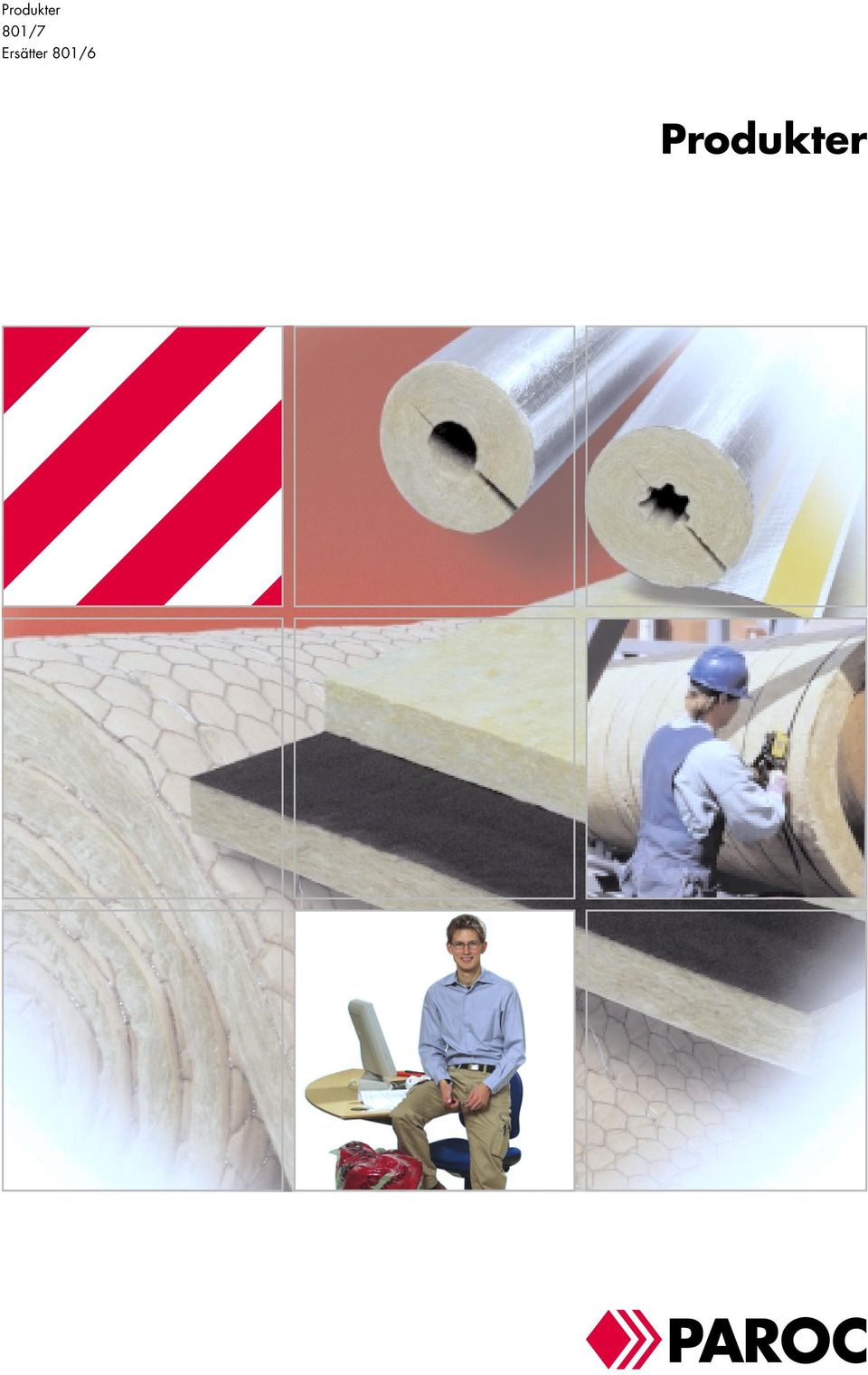

1 Produkter 801/7 Ersätter 801/6 Produkter

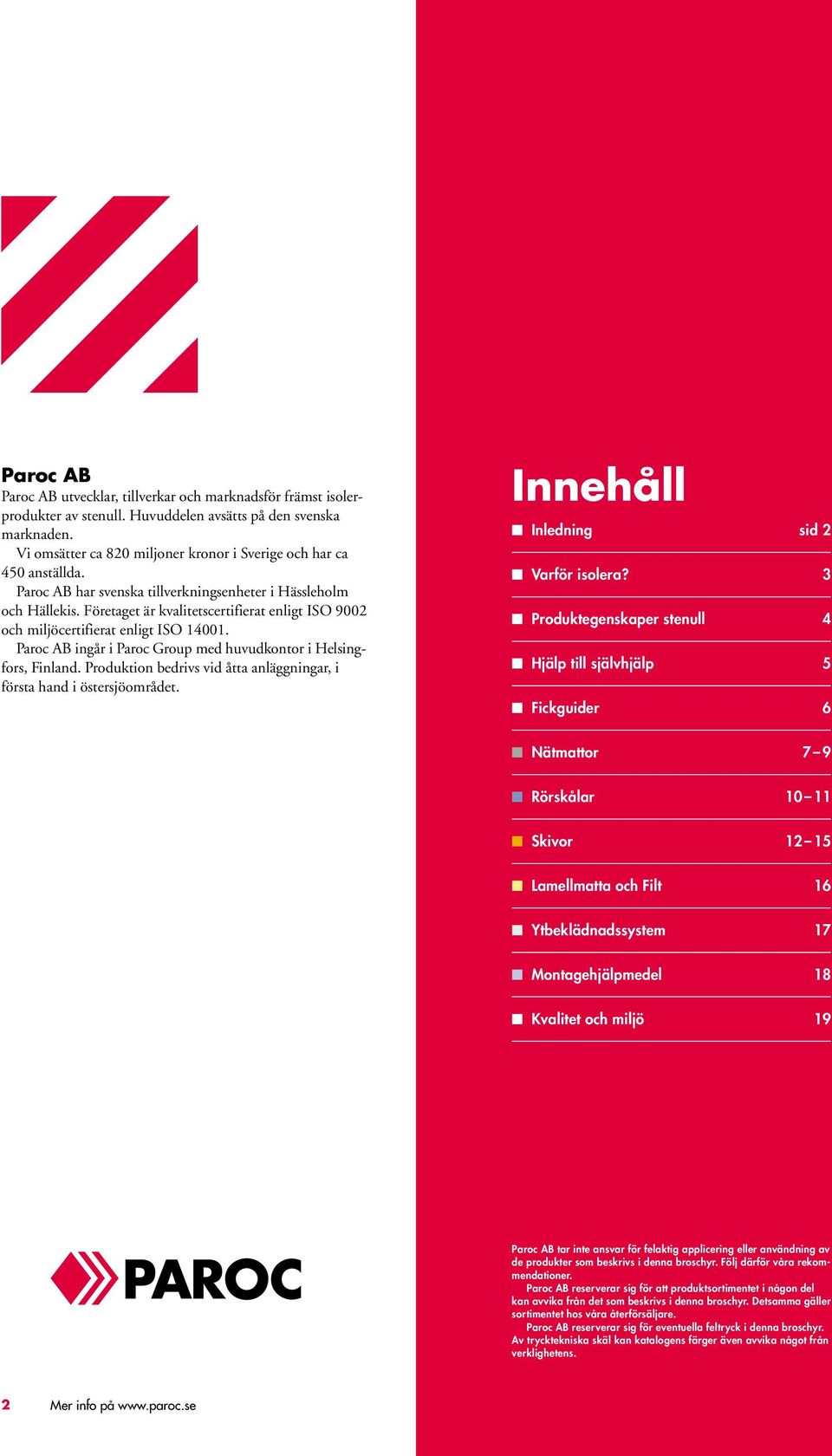

2 Paroc AB Paroc AB utvecklar, tillverkar och marknadsför främst isolerprodukter av stenull. Huvuddelen avsätts på den svenska marknaden. Vi omsätter ca 820 miljoner kronor i Sverige och har ca 450 anställda. Paroc AB har svenska tillverkningsenheter i Hässleholm och Hällekis. Företaget är kvalitetscertifierat enligt ISO 9002 och miljöcertifierat enligt ISO Paroc AB ingår i Paroc Group med huvudkontor i Helsingfors, Finland. Produktion bedrivs vid åtta anläggningar, i första hand i östersjöområdet. Innehåll Inledning sid 2 Varför isolera? 3 Produktegenskaper stenull 4 Hjälp till självhjälp 5 Fickguider 6 Nätmattor 7 9 Rörskålar Skivor Lamellmatta och Filt 16 Ytbeklädnadssystem 17 Montagehjälpmedel 18 Kvalitet och miljö 19 Paroc AB tar inte ansvar för felaktig applicering eller användning av de produkter som beskrivs i denna broschyr. Följ därför våra rekoendationer. Paroc AB reserverar sig för att produktsortimentet i någon del kan avvika från det som beskrivs i denna broschyr. Detsaa gäller sortimentet hos våra återförsäljare. Paroc AB reserverar sig för eventuella feltryck i denna broschyr. Av trycktekniska skäl kan katalogens färger även avvika något från verklighetens. 2 Mer info på

3 Varför isolera? Det finns i de flesta verksamheter ett mycket stort behov av att förhindra oönskad värmetransport. Detta behov kan lösas på olika sätt. Det vanligaste är att med hjälp av ett värmeisolerande material begränsa och bromsa värmetransport från en högre temperatur till en lägre. Behovet ökar vanligen med ökande temperaturdifferens. Vid val av rätt isolertjocklek är det ett flertal skäl som måste beaktas. Ekonomin brukar i allmänhet vara det som avgör valet. En isolering är alltid lönsam när en sparad energienhet blir billigare än en producerad. Detta beror naturligtvis på vilka kriterier som läggs in i kalkylen, livslängd, räntabilitet, inflation m m. Ett annat skäl är den miljöpåverkande effekten. Att spara en energienhet är från den synpunkten alltid bättre än att använda en producerad. Att producera och använda energi tär ju alltid på något sätt på viktiga naturresurser. Det finns därför stor anledning att söka lösningar med minsta möjliga energianvändning. Intresset för att spara energi är stort inte bara för den enskilda personen eller företaget. Även samhället har intresse av hög säkerhet och minskad energianvändning. Därför finns det normkrav som måste uppfyllas, såsom komfort-, hygien-, skydds- eller brandkrav. Dessa skall ses som minimikrav, vilka inte gör anspråk på att vara de mest ekonomiska. En viktig orsak till att isolera en konstruktion kan vara brandskyddet. Brandisolering dimensioneras enlig regler som anges av Boverket. Brandkrav uppfylles enklast genom att typgodkända lösningar väljs. När isoleringsbehovet har identifierats uppstår nästa fråga. Vad är det som skall isoleras, och vilket är det rätta produktvalet? Isoleringsvalet, dvs att välja rätt produkt till en anläggning, är viktigt för att bästa resultat skall uppnås. En felaktigt vald eller felmonterad produkt kan ge både hög energiåtgång och hög underhållskostnad. I denna broschyr vill vi ge de råd och anvisningar som behövs för att produktvalet skall bli det bästa möjliga. Typgodkännanden samt byggvarudeklarationer finns på vår hemsida Värmeisoleringsbehov uppstår bl a när: det finns ett givet krav på begränsning av värmeförlust, t ex om temperaturen i ett medium inte får sänkas under en viss nivå, yttemperaturen på en avskiljande konstruktions utsida inte får överstiga en viss nivå, värmeförlusterna från en anläggning inte får överskrida ett visst värde. Mer info på 3

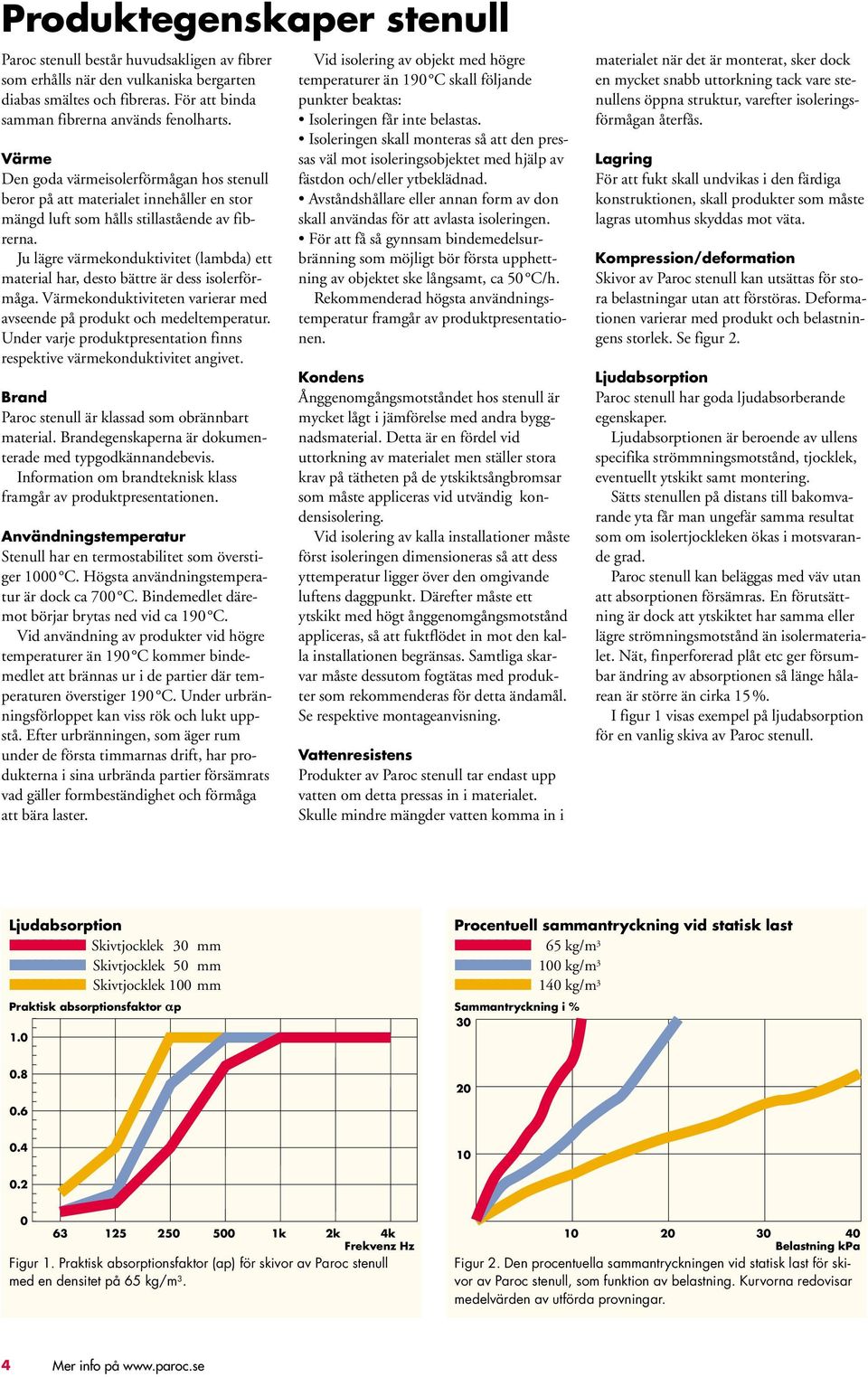

4 Produktegenskaper stenull Paroc stenull består huvudsakligen av fibrer som erhålls när den vulkaniska bergarten diabas smältes och fibreras. För att binda saan fibrerna används fenolharts. Värme Den goda värmeisolerförmågan hos stenull beror på att materialet innehåller en stor mängd luft som hålls stillastående av fibrerna. Ju lägre värmekonduktivitet (lambda) ett material har, desto bättre är dess isolerförmåga. Värmekonduktiviteten varierar med avseende på produkt och medeltemperatur. Under varje produktpresentation finns respektive värmekonduktivitet angivet. Brand Paroc stenull är klassad som obrännbart material. Brandegenskaperna är dokumenterade med typgodkännandebevis. Information om brandteknisk klass framgår av produktpresentationen. stemperatur Stenull har en termostabilitet som överstiger 0 C. Högsta användningstemperatur är dock ca 700 C. Bindemedlet däremot börjar brytas ned vid ca 190 C. Vid användning av produkter vid högre temperaturer än 190 C koer bindemedlet att brännas ur i de partier där temperaturen överstiger 190 C. Under urbränningsförloppet kan viss rök och lukt uppstå. Efter urbränningen, som äger rum under de första tiarnas drift, har produkterna i sina urbrända partier försämrats vad gäller formbeständighet och förmåga att bära laster. Vid isolering av objekt med högre temperaturer än 190 C skall följande punkter beaktas: Isoleringen får inte belastas. Isoleringen skall monteras så att den pressas väl mot isoleringsobjektet med hjälp av fästdon och/eller ytbeklädnad. Avståndshållare eller annan form av don skall användas för att avlasta isoleringen. För att få så gynnsam bindemedelsurbränning som möjligt bör första upphettning av objektet ske långsamt, ca 50 C/h. Rekoenderad högsta användningstemperatur framgår av produktpresentationen. Kondens Ånggenomgångsmotståndet hos stenull är mycket lågt i jämförelse med andra byggnadsmaterial. Detta är en fördel vid uttorkning av materialet men ställer stora krav på tätheten på de ytskiktsångbromsar som måste appliceras vid utvändig kondensisolering. Vid isolering av kalla installationer måste först isoleringen dimensioneras så att dess yttemperatur ligger över den omgivande luftens daggpunkt. Därefter måste ett ytskikt med högt ånggenomgångsmotstånd appliceras, så att fuktflödet in mot den kalla installationen begränsas. Samtliga skarvar måste dessutom fogtätas med produkter som rekoenderas för detta ändamål. Se respektive montageanvisning. Vattenresistens Produkter av Paroc stenull tar endast upp vatten om detta pressas in i materialet. Skulle mindre mängder vatten koa in i materialet när det är monterat, sker dock en mycket snabb uttorkning tack vare stenullens öppna struktur, varefter isoleringsförmågan återfås. Lagring För att fukt skall undvikas i den färdiga konstruktionen, skall produkter som måste lagras utomhus skyddas mot väta. Kompression/deformation Skivor av Paroc stenull kan utsättas för stora belastningar utan att förstöras. Deformationen varierar med produkt och belastningens storlek. Se figur 2. Ljudabsorption Paroc stenull har goda ljudabsorberande egenskaper. Ljudabsorptionen är beroende av ullens specifika ströningsmotstånd, tjocklek, eventuellt ytskikt samt montering. Sätts stenullen på distans till bakomvarande yta får man ungefär saa resultat som om isolertjockleken ökas i motsvarande grad. Paroc stenull kan beläggas med väv utan att absorptionen försämras. En förutsättning är dock att ytskiktet har saa eller lägre strömningsmotstånd än isolermaterialet. Nät, finperforerad plåt etc ger försumbar ändring av absorptionen så länge hålarean är större än cirka 15%. I figur 1 visas exempel på ljudabsorption för en vanlig skiva av Paroc stenull. Ljudabsorption Skivtjocklek 30 Skivtjocklek 50 Skivtjocklek Praktisk absorptionsfaktor αp Saantryckning i % Procentuell saantryckning vid statisk last 665 kg/m 3 kg/m kg/m k 2k 4k Frekvenz Hz Figur 1. Praktisk absorptionsfaktor (ap) för skivor av Paroc stenull med en densitet på 65 kg/m Belastning kpa Figur 2. Den procentuella saantryckningen vid statisk last för skivor av Paroc stenull, som funktion av belastning. Kurvorna redovisar medelvärden av utförda provningar. 4 Mer info på

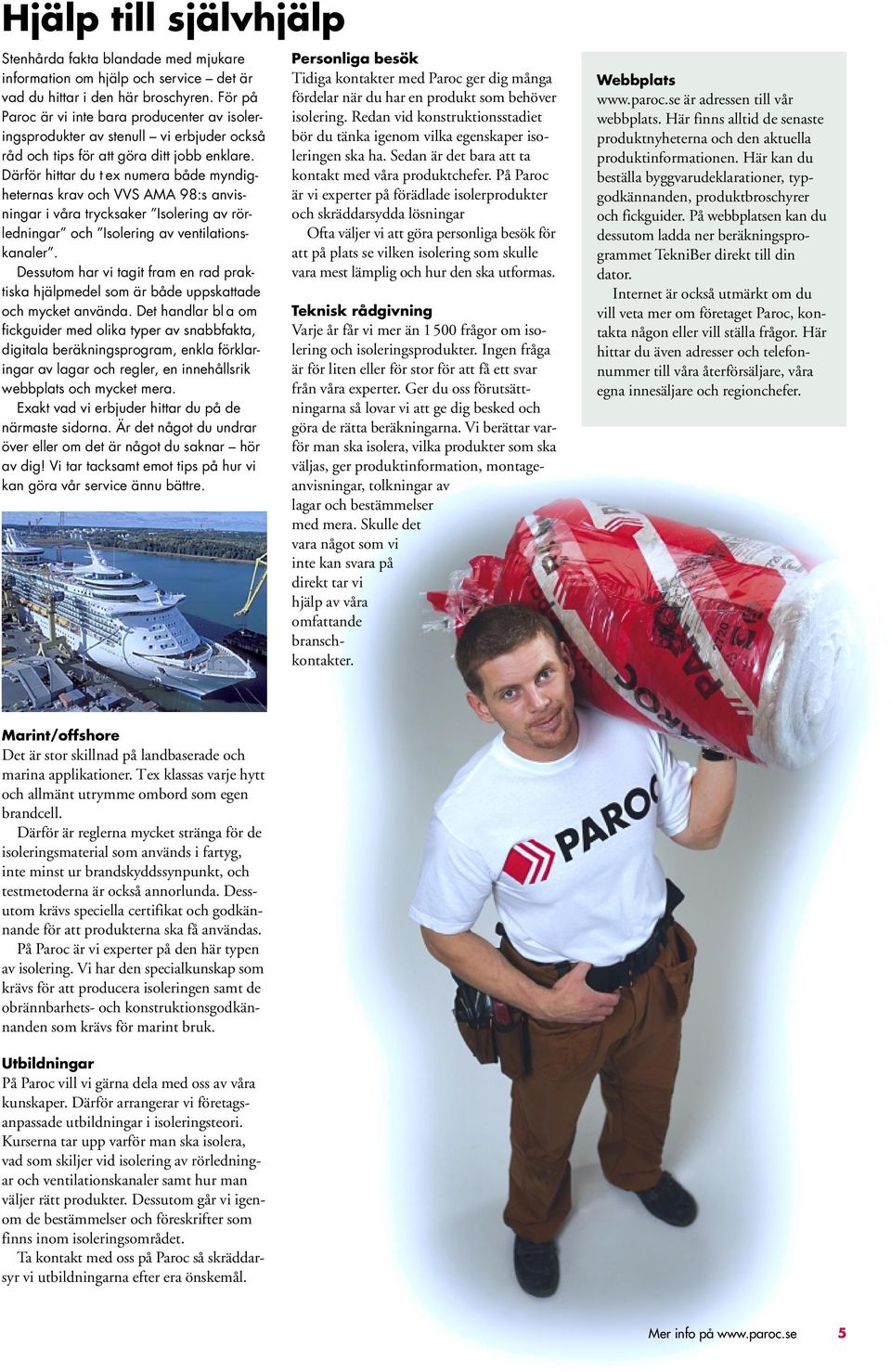

5 Hjälp till självhjälp Stenhårda fakta blandade med mjukare information om hjälp och service det är vad du hittar i den här broschyren. För på Paroc är vi inte bara producenter av isoleringsprodukter av stenull vi erbjuder också råd och tips för att göra ditt jobb enklare. Därför hittar du t ex numera både myndigheternas krav och VVS AMA 98:s anvisningar i våra trycksaker Isolering av rörledningar och Isolering av ventilationskanaler. Dessutom har vi tagit fram en rad praktiska hjälpmedel som är både uppskattade och mycket använda. Det handlar bl a om fickguider med olika typer av snabbfakta, digitala beräkningsprogram, enkla förklaringar av lagar och regler, en innehållsrik webbplats och mycket mera. Exakt vad vi erbjuder hittar du på de närmaste sidorna. Är det något du undrar över eller om det är något du saknar hör av dig! Vi tar tacksamt emot tips på hur vi kan göra vår service ännu bättre. Personliga besök Tidiga kontakter med Paroc ger dig många fördelar när du har en produkt som behöver isolering. Redan vid konstruktionsstadiet bör du tänka igenom vilka egenskaper isoleringen ska ha. Sedan är det bara att ta kontakt med våra produktchefer. På Paroc är vi experter på förädlade isolerprodukter och skräddarsydda lösningar Ofta väljer vi att göra personliga besök för att på plats se vilken isolering som skulle vara mest lämplig och hur den ska utformas. Teknisk rådgivning Varje år får vi mer än 1500 frågor om isolering och isoleringsprodukter. Ingen fråga är för liten eller för stor för att få ett svar från våra experter. Ger du oss förutsättningarna så lovar vi att ge dig besked och göra de rätta beräkningarna. Vi berättar varför man ska isolera, vilka produkter som ska väljas, ger produktinformation, montageanvisningar, tolkningar av lagar och bestäelser med mera. Skulle det vara något som vi inte kan svara på direkt tar vi hjälp av våra omfattande branschkontakter. Webbplats är adressen till vår webbplats. Här finns alltid de senaste produktnyheterna och den aktuella produktinformationen. Här kan du beställa byggvarudeklarationer, typgodkännanden, produktbroschyrer och fickguider. På webbplatsen kan du dessutom ladda ner beräkningsprograet TekniBer direkt till din dator. Internet är också utmärkt om du vill veta mer om företaget Paroc, kontakta någon eller vill ställa frågor. Här hittar du även adresser och telefonnuer till våra återförsäljare, våra egna innesäljare och regionchefer. Marint/offshore Det är stor skillnad på landbaserade och marina applikationer. Tex klassas varje hytt och allmänt utrye ombord som egen brandcell. Därför är reglerna mycket stränga för de isoleringsmaterial som används i fartyg, inte minst ur brandskyddssynpunkt, och testmetoderna är också annorlunda. Dessutom krävs speciella certifikat och godkännande för att produkterna ska få användas. På Paroc är vi experter på den här typen av isolering. Vi har den specialkunskap som krävs för att producera isoleringen samt de obrännbarhets- och konstruktionsgodkännanden som krävs för marint bruk. Utbildningar På Paroc vill vi gärna dela med oss av våra kunskaper. Därför arrangerar vi företagsanpassade utbildningar i isoleringsteori. Kurserna tar upp varför man ska isolera, vad som skiljer vid isolering av rörledningar och ventilationskanaler samt hur man väljer rätt produkter. Dessutom går vi igenom de bestäelser och föreskrifter som finns inom isoleringsområdet. Ta kontakt med oss på Paroc så skräddarsyr vi utbildningarna efter era önskemål. Mer info på 5

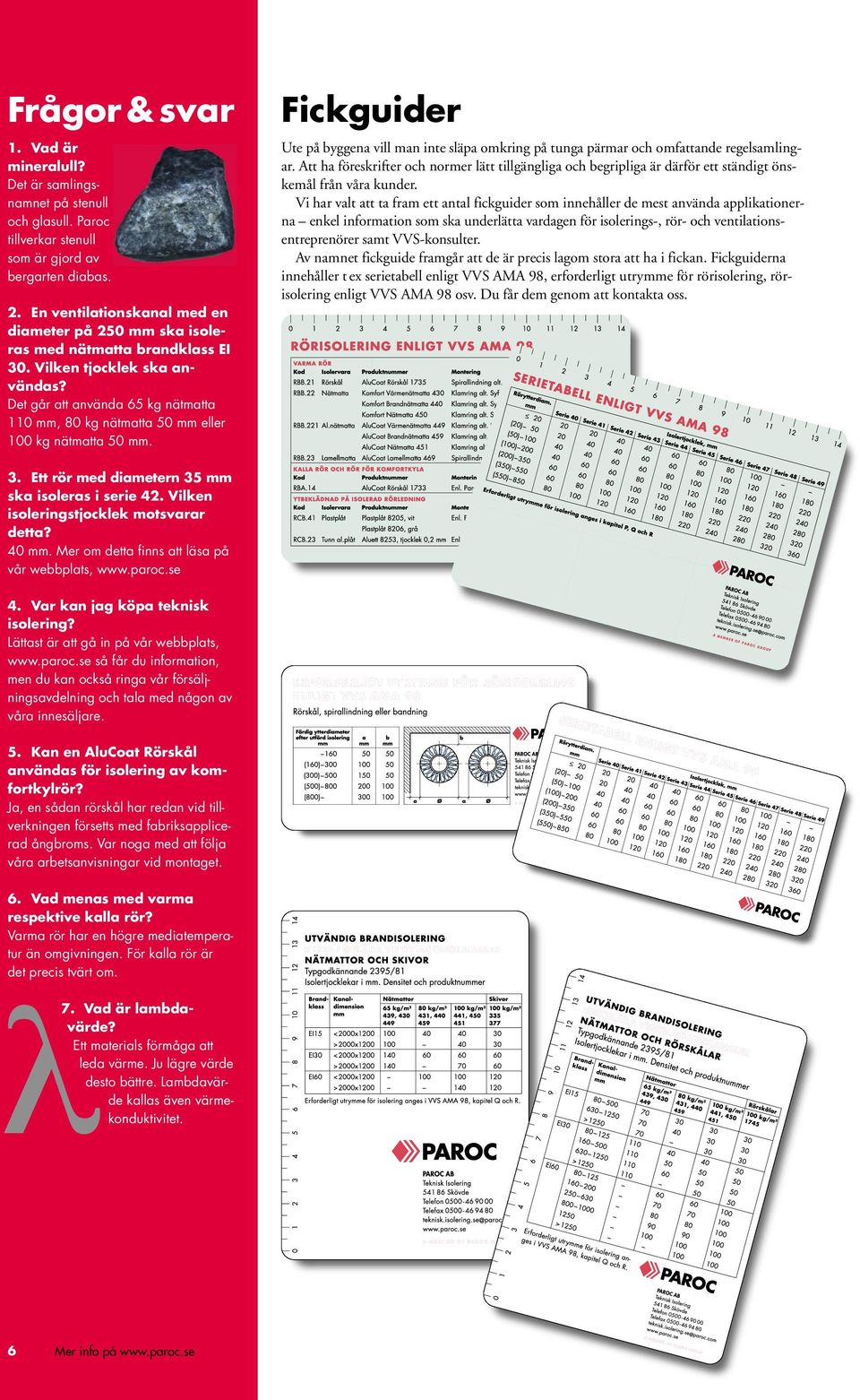

6 Frågor & svar 1. Vad är mineralull? Det är samlingsnamnet på stenull och glasull. Paroc tillverkar stenull som är gjord av bergarten diabas. 2. En ventilationskanal med en diameter på 250 ska isoleras med nätmatta brandklass EI 30. Vilken tjocklek ska användas? Det går att använda 65 kg nätmatta 110, 80 kg nätmatta 50 eller kg nätmatta 50. Fickguider Ute på byggena vill man inte släpa omkring på tunga pärmar och omfattande regelsamlingar. Att ha föreskrifter och normer lätt tillgängliga och begripliga är därför ett ständigt önskemål från våra kunder. Vi har valt att ta fram ett antal fickguider som innehåller de mest använda applikationerna enkel information som ska underlätta vardagen för isolerings-, rör- och ventilationsentreprenörer samt VVS-konsulter. Av namnet fickguide framgår att de är precis lagom stora att ha i fickan. Fickguiderna innehåller t ex serietabell enligt VVS AMA 98, erforderligt utrye för rörisolering, rörisolering enligt VVS AMA 98 osv. Du får dem genom att kontakta oss. 3. Ett rör med diametern 35 ska isoleras i serie 42. Vilken isoleringstjocklek motsvarar detta? 40. Mer om detta finns att läsa på vår webbplats, 4. Var kan jag köpa teknisk isolering? Lättast är att gå in på vår webbplats, så får du information, men du kan också ringa vår försäljningsavdelning och tala med någon av våra innesäljare. 5. Kan en AluCoat Rörskål användas för isolering av komfortkylrör? Ja, en sådan rörskål har redan vid tillverkningen försetts med fabriksapplicerad ångbroms. Var noga med att följa våra arbetsanvisningar vid montaget. 6. Vad menas med varma respektive kalla rör? Varma rör har en högre mediatemperatur än omgivningen. För kalla rör är det precis tvärt om. λ7. Vad är lambdavärde? Ett materials förmåga att leda värme. Ju lägre värde desto bättre. Lambdavärde kallas även värmekonduktivitet. 6 Mer info på

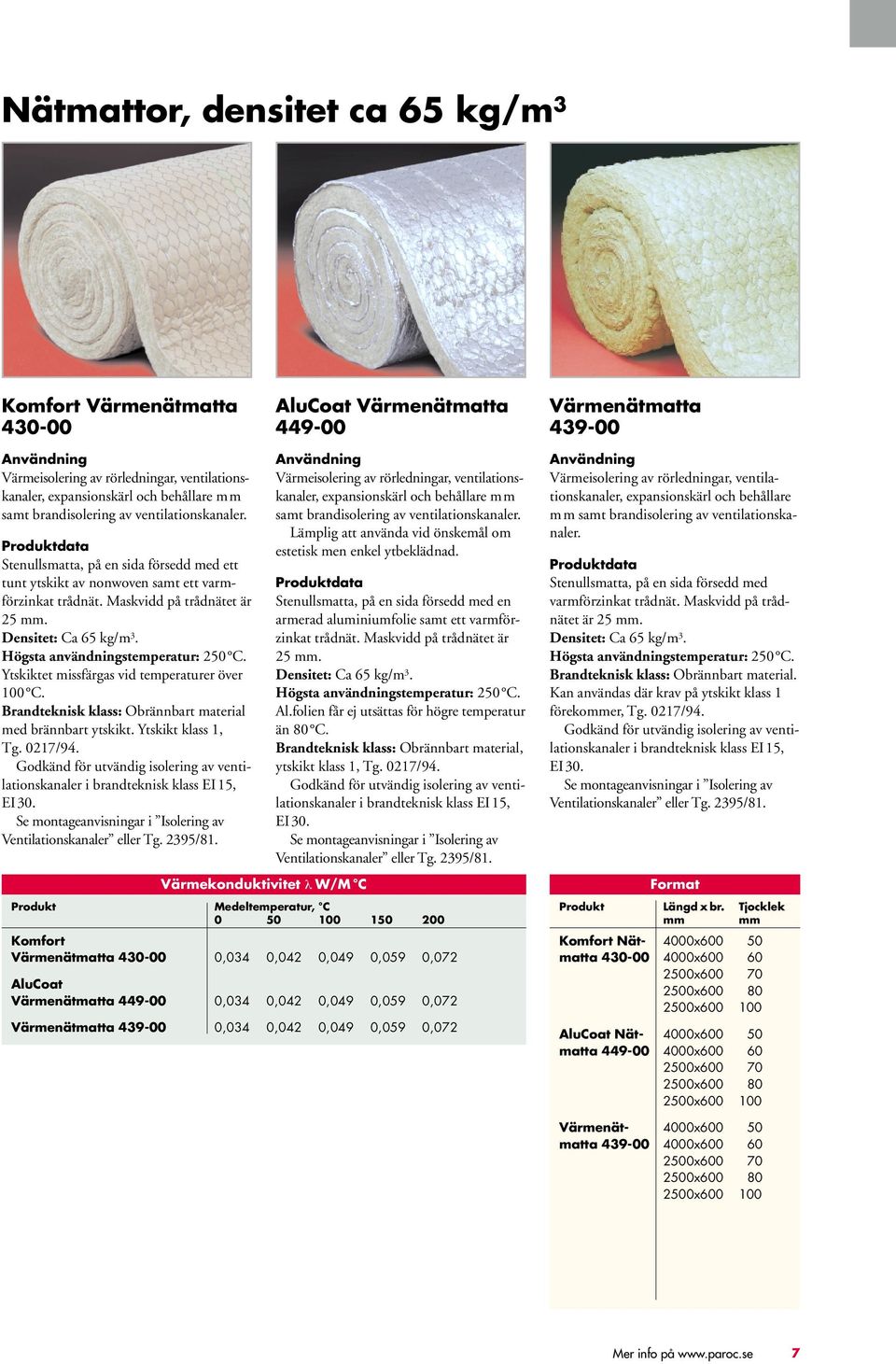

7 Nätmattor, densitet ca 65 kg/m 3 Komfort Värmenätmatta AluCoat Värmenätmatta Värmenätmatta Värmeisolering av rörledningar, ventilationskanaler, expansionskärl och behållare samt brandisolering av ventilationskanaler. Stenullsmatta, på en sida försedd med ett tunt ytskikt av nonwoven samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 250 C. Ytskiktet missfärgas vid temperaturer över C. Brandteknisk klass: Obrännbart material med brännbart ytskikt. Ytskikt klass 1, Tg. 0217/94. EI30. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Värmekonduktivitet λ W/M C Värmeisolering av rörledningar, ventilationskanaler, expansionskärl och behållare samt brandisolering av ventilationskanaler. Lämplig att använda vid önskemål om estetisk men enkel ytbeklädnad. Stenullsmatta, på en sida försedd med en armerad aluminiumfolie samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 250 C. Al.folien får ej utsättas för högre temperatur än 80 C. EI30. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Produkt Medeltemperatur, C Komfort Värmenätmatta ,034 0,042 0,049 0,059 0,072 AluCoat Värmenätmatta ,034 0,042 0,049 0,059 0,072 Värmenätmatta ,034 0,042 0,049 0,059 0,072 Värmeisolering av rörledningar, ventilationskanaler, expansionskärl och behållare samt brandisolering av ventilationskanaler. Stenullsmatta, på en sida försedd med varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 250 C. Brandteknisk klass: Obrännbart material. Kan användas där krav på ytskikt klass 1 förekoer, Tg. 0217/94. EI30. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Format Produkt Längd x br. Tjocklek Komfort Nät- 4000x matta x x x x600 AluCoat Nät- 4000x matta x x x x600 Värmenät- 4000x matta x x x x600 Mer info på 7

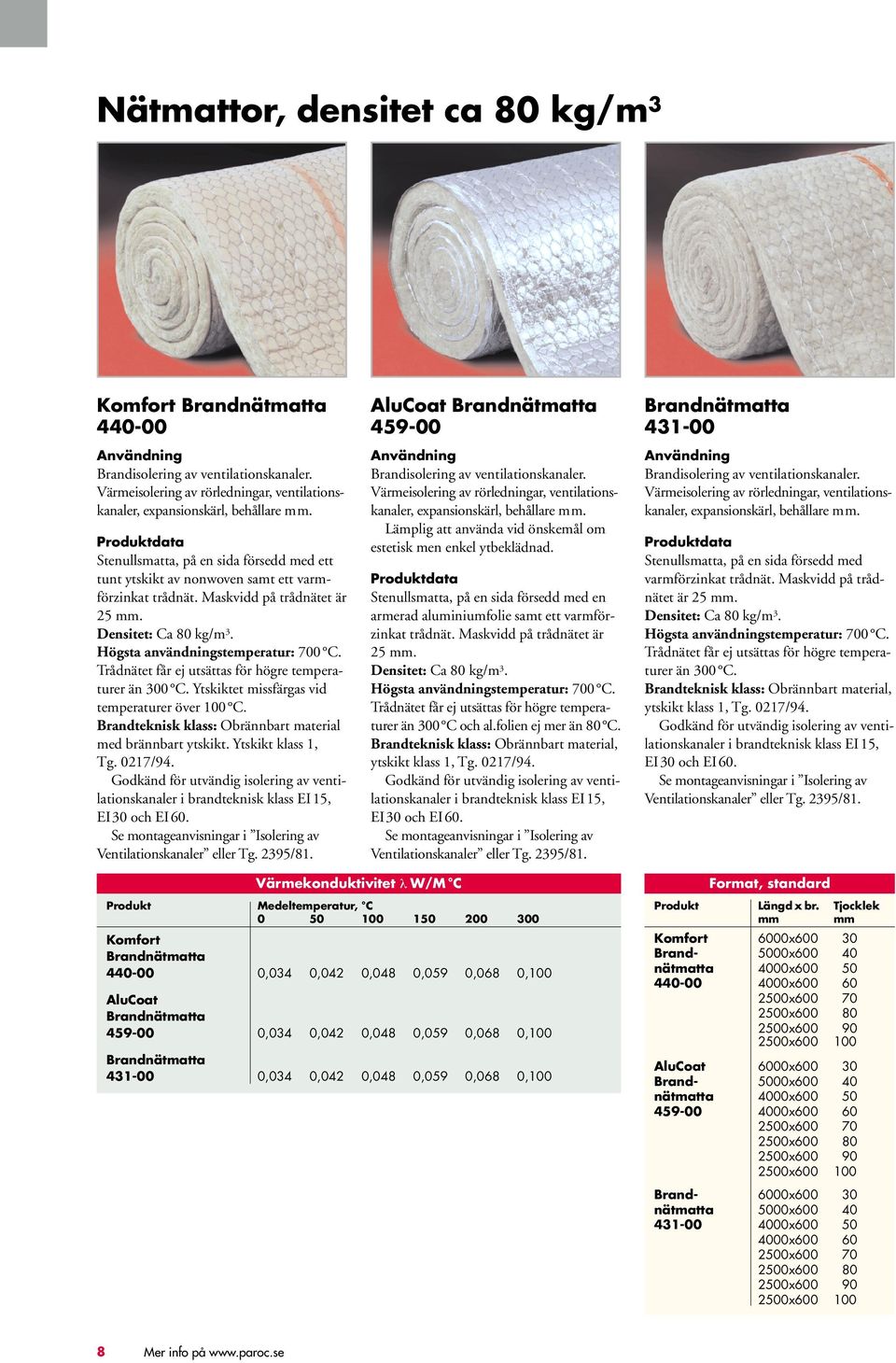

8 Nätmattor, densitet ca 80 kg/m 3 Komfort Brandnätmatta Brandisolering av ventilationskanaler. Värmeisolering av rörledningar, ventilationskanaler, expansionskärl, behållare. Stenullsmatta, på en sida försedd med ett tunt ytskikt av nonwoven samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 80 kg/m 3. Trådnätet får ej utsättas för högre temperaturer än 300 C. Ytskiktet missfärgas vid temperaturer över C. Brandteknisk klass: Obrännbart material med brännbart ytskikt. Ytskikt klass 1, Tg. 0217/94. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. AluCoat Brandnätmatta Brandisolering av ventilationskanaler. Värmeisolering av rörledningar, ventilationskanaler, expansionskärl, behållare. Lämplig att använda vid önskemål om estetisk men enkel ytbeklädnad. Stenullsmatta, på en sida försedd med en armerad aluminiumfolie samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 80 kg/m 3. Trådnätet får ej utsättas för högre temperaturer än 300 C och al.folien ej mer än 80 C. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Brandnätmatta Brandisolering av ventilationskanaler. Värmeisolering av rörledningar, ventilationskanaler, expansionskärl, behållare. Stenullsmatta, på en sida försedd med varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 80 kg/m 3. Trådnätet får ej utsättas för högre temperaturer än 300 C. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Komfort Brandnätmatta ,034 0,042 0,048 0,059 0,068 0, AluCoat Brandnätmatta ,034 0,042 0,048 0,059 0,068 0, Brandnätmatta ,034 0,042 0,048 0,059 0,068 0, Format, standard Produkt Längd x br. Tjocklek Komfort 6000x Brand- 5000x nätmatta 4000x x x x x x600 AluCoat 6000x Brand- 5000x nätmatta 4000x x x x x x600 Brand- 6000x nätmatta 5000x x x x x x x600 8 Mer info på

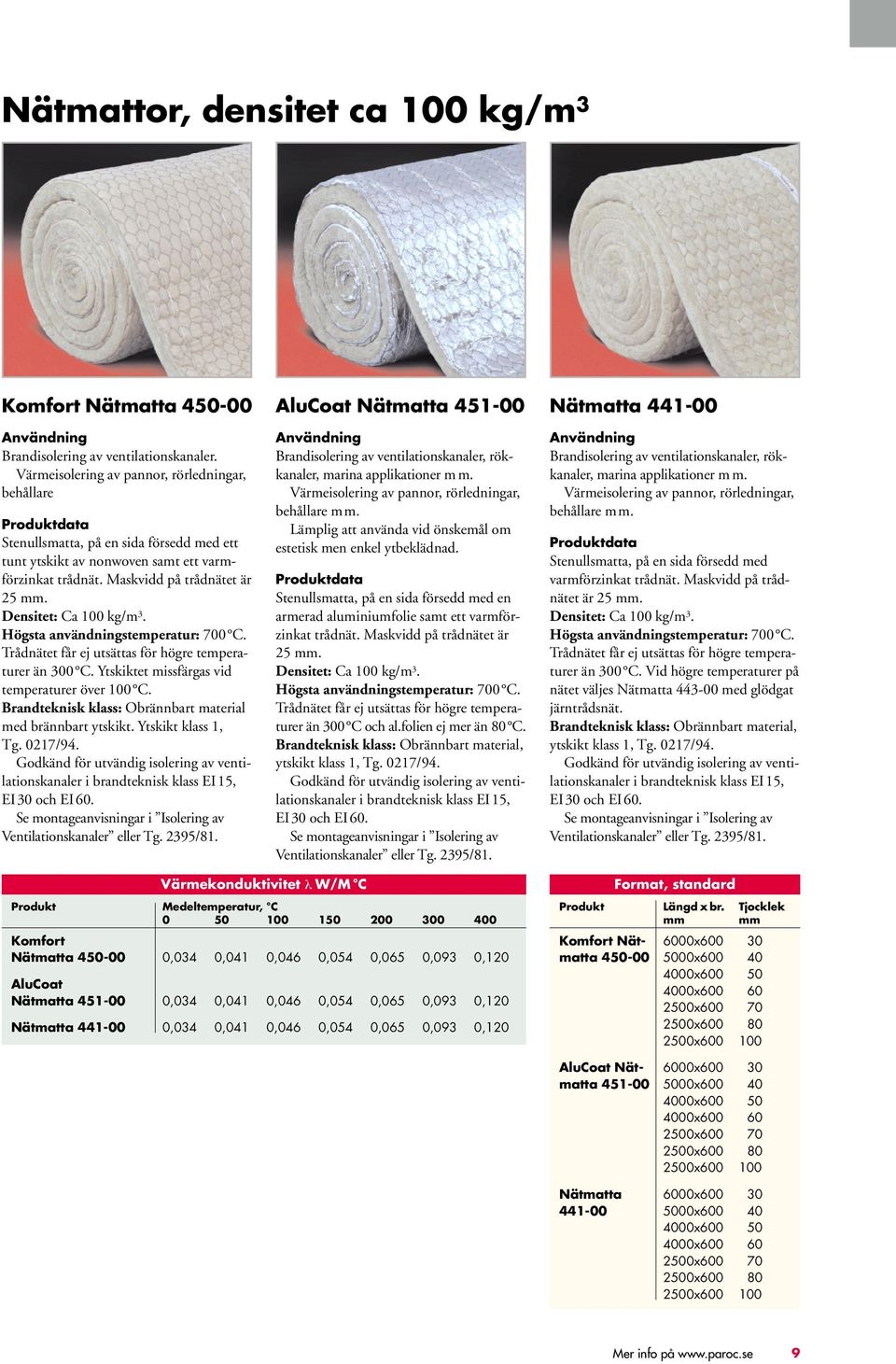

9 Nätmattor, densitet ca kg/m 3 Komfort Nätmatta Brandisolering av ventilationskanaler. Värmeisolering av pannor, rörledningar, behållare Stenullsmatta, på en sida försedd med ett tunt ytskikt av nonwoven samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca kg/m 3. Trådnätet får ej utsättas för högre temperaturer än 300 C. Ytskiktet missfärgas vid temperaturer över C. Brandteknisk klass: Obrännbart material med brännbart ytskikt. Ytskikt klass 1, Tg. 0217/94. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. AluCoat Nätmatta Brandisolering av ventilationskanaler, rökkanaler, marina applikationer m m. Värmeisolering av pannor, rörledningar, behållare. Lämplig att använda vid önskemål om estetisk men enkel ytbeklädnad. Stenullsmatta, på en sida försedd med en armerad aluminiumfolie samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca kg/m 3. Trådnätet får ej utsättas för högre temperaturer än 300 C och al.folien ej mer än 80 C. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Nätmatta Brandisolering av ventilationskanaler, rökkanaler, marina applikationer m m. Värmeisolering av pannor, rörledningar, behållare. Stenullsmatta, på en sida försedd med varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca kg/m 3. Trådnätet får ej utsättas för högre temperaturer än 300 C. Vid högre temperaturer på nätet väljes Nätmatta med glödgat järntrådsnät. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Komfort Nätmatta ,034 0,041 0,046 0,054 0,065 0,093 0,120 AluCoat Nätmatta ,034 0,041 0,046 0,054 0,065 0,093 0,120 Nätmatta ,034 0,041 0,046 0,054 0,065 0,093 0,120 Format, standard Produkt Längd x br. Tjocklek Komfort Nät- 6000x matta x x x x x x600 AluCoat Nät- 6000x matta x x x x x x600 Nätmatta 6000x x x x x x x600 Mer info på 9

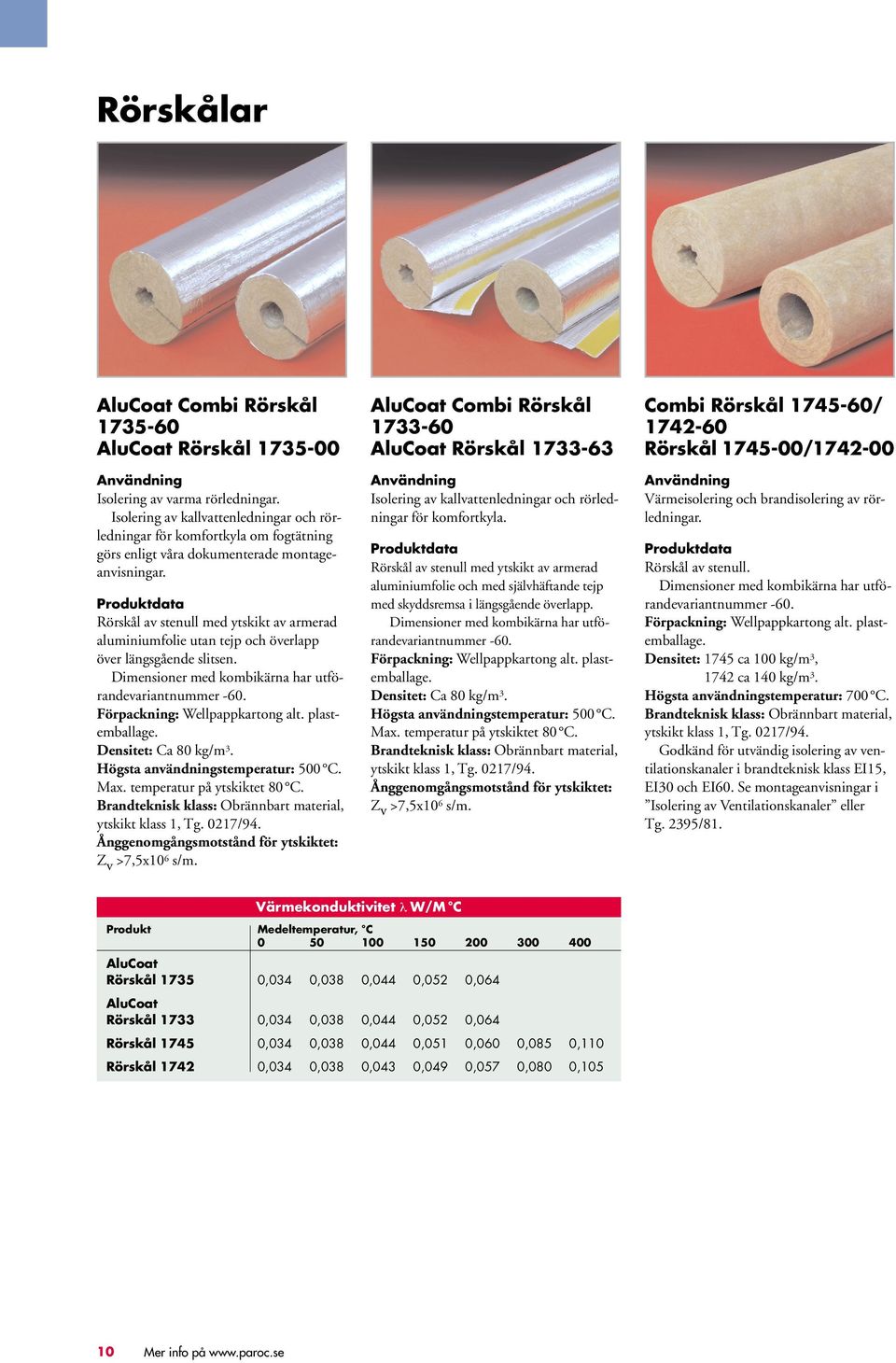

10 Rörskålar AluCoat Combi Rörskål AluCoat Rörskål Isolering av varma rörledningar. Isolering av kallvattenledningar och rörledningar för komfortkyla om fogtätning görs enligt våra dokumenterade montageanvisningar. Rörskål av stenull med ytskikt av armerad aluminiumfolie utan tejp och överlapp över längsgående slitsen. Dimensioner med kombikärna har utförandevariantnuer -60. Förpackning: Wellpappkartong alt. plastemballage. Densitet: Ca 80 kg/m 3. Högsta användningstemperatur: 500 C. Max. temperatur på ytskiktet 80 C. Ånggenomgångsmotstånd för ytskiktet: Z v >7,5x10 6 s/m. AluCoat Combi Rörskål AluCoat Rörskål Isolering av kallvattenledningar och rörledningar för komfortkyla. Rörskål av stenull med ytskikt av armerad aluminiumfolie och med självhäftande tejp med skyddsremsa i längsgående överlapp. Dimensioner med kombikärna har utförandevariantnuer -60. Förpackning: Wellpappkartong alt. plastemballage. Densitet: Ca 80 kg/m 3. Högsta användningstemperatur: 500 C. Max. temperatur på ytskiktet 80 C. Ånggenomgångsmotstånd för ytskiktet: Z v >7,5x10 6 s/m. Combi Rörskål / Rörskål / Värmeisolering och brandisolering av rörledningar. Rörskål av stenull. Dimensioner med kombikärna har utförandevariantnuer -60. Förpackning: Wellpappkartong alt. plastemballage. Densitet: 1745 ca kg/m 3, Densitet: 1742 ca 140 kg/m 3. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C AluCoat Rörskål ,034 0,038 0,044 0,052 0,064 AluCoat Rörskål ,034 0,038 0,044 0,052 0,064 Rörskål ,034 0,038 0,044 0,051 0,060 0,085 0,110 Rörskål ,034 0,038 0,043 0,049 0,057 0,080 0, Mer info på

11 Dimensioner rörskålar Nominell isolertjocklek Inner- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Ytter- Innerdiam. diam. diam. diam. diam. diam. diam. diam. diam. diam. diam. diam. diam. diam. diam = längd = längd 0. Serietabell enligt VVS AMA 98 Isolertjocklek, Rörytterdiam. Serie Serie Serie Serie Serie Serie Serie Serie Serie Serie (20) (50) () (200) (350) (550) Erforderligt utrye för isolering anges i kapitel P, Q och R Mer info på 11

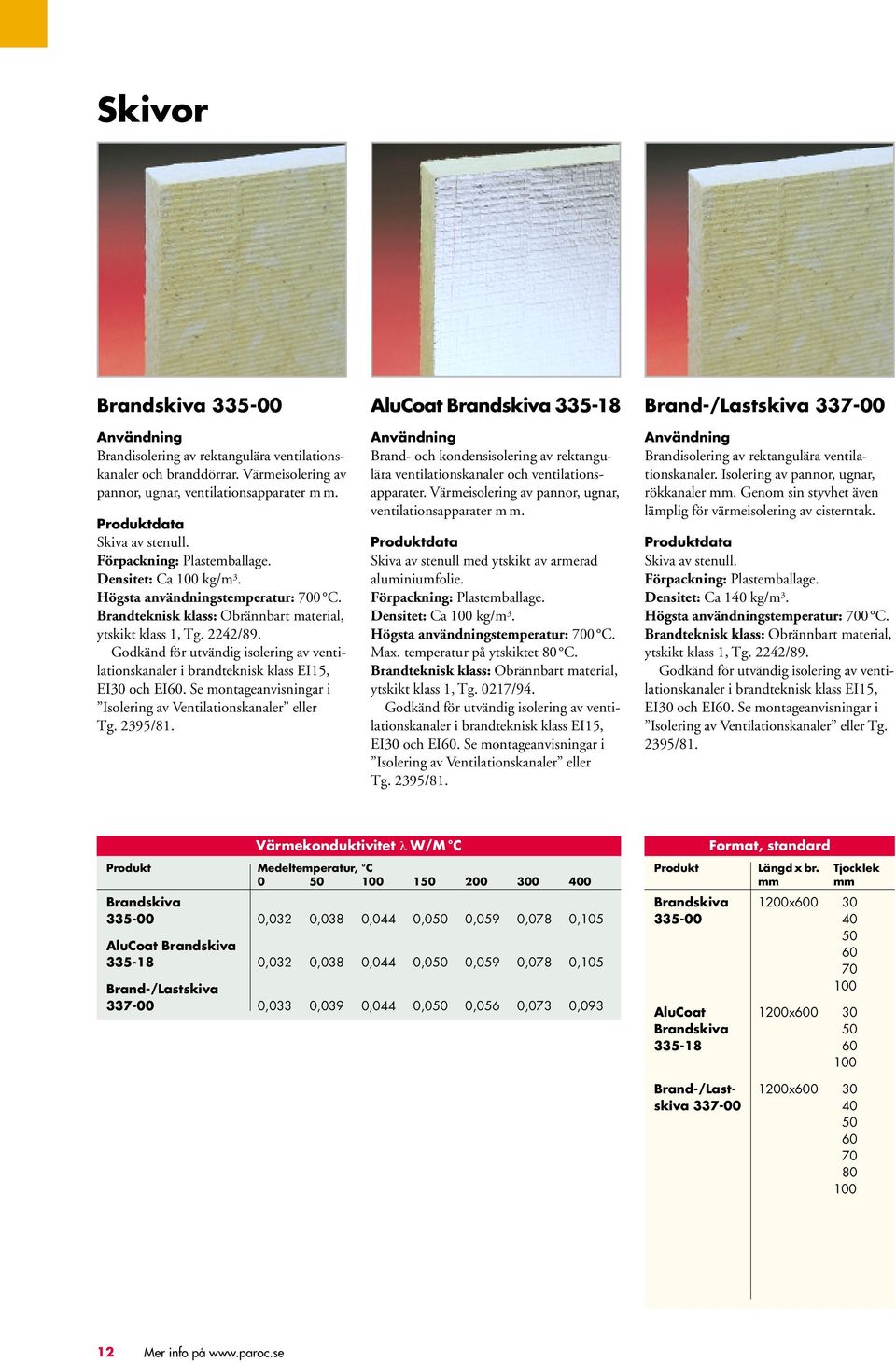

12 Skivor Brandskiva Brandisolering av rektangulära ventilationskanaler och branddörrar. Värmeisolering av pannor, ugnar, ventilationsapparater m m. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca kg/m 3. ytskikt klass 1, Tg. 2242/89. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. AluCoat Brandskiva Brand- och kondensisolering av rektangulära ventilationskanaler och ventilationsapparater. Värmeisolering av pannor, ugnar, ventilationsapparater m m. Skiva av stenull med ytskikt av armerad aluminiumfolie. Förpackning: Plastemballage. Densitet: Ca kg/m 3. Max. temperatur på ytskiktet 80 C. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Brand-/Lastskiva Brandisolering av rektangulära ventilationskanaler. Isolering av pannor, ugnar, rökkanaler. Genom sin styvhet även lämplig för värmeisolering av cisterntak. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 140 kg/m 3. ytskikt klass 1, Tg. 2242/89. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Brandskiva ,032 0,038 0,044 0,050 0,059 0,078 0,105 AluCoat Brandskiva ,032 0,038 0,044 0,050 0,059 0,078 0,105 Brand-/Lastskiva ,033 0,039 0,044 0,050 0,056 0,073 0,093 Format, standard Produkt Längd x br. Tjocklek Brandskiva 1200x AluCoat 1200x Brandskiva Brand-/Last- 1200x skiva Mer info på

13 Skivor Kanalskiva Invändig isolering av rektangulära ventilationskanaler, luftbehandlingsaggregat och kanalkomponenter. Produkten är godkänd med avseende på mikrobiell tillväxt, rensbarhet och emissioner, Tg. 0489/95. Skiva av stenull med ett ytskikt av kraftig glasfiberväv. På baksidan är den belagd med ett ytskikt av stapelfiberväv. Förpackning: Wellpappkartong eller pall. Densitet: Ca 45 kg/m 3. Högsta användningstemperatur: 200 C. Max. temperatur på ytskiktet 60 C. ytskikt klass 1, Tg. 0489/95. Cisternskiva Värmeisolering av rektangulära ventilationskanaler, varmvattenberedare, expansionskärl, industriprodukter, cisternväggar. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 35 kg/m 3. Högsta användningstemperatur: 200 C. Skiva Värmeisolering av rektangulära ventilationskanaler, varmvattenberedare, expansionskärl, industriprodukter, cisternväggar. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 30 kg/m 3. Högsta användningstemperatur: 200 C. ytskikt klass 1, Tg. 2242/89. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Kanalskiva ,033 0,042 0,050 0,063 Cisternskiva ,033 0,044 0,055 Skiva ,033 0,044 0,055 Format, standard Produkt Längd x br. Tjocklek Kanalskiva 1500x x x1200 Cisternskiva 1500x Skiva x Mer info på 13

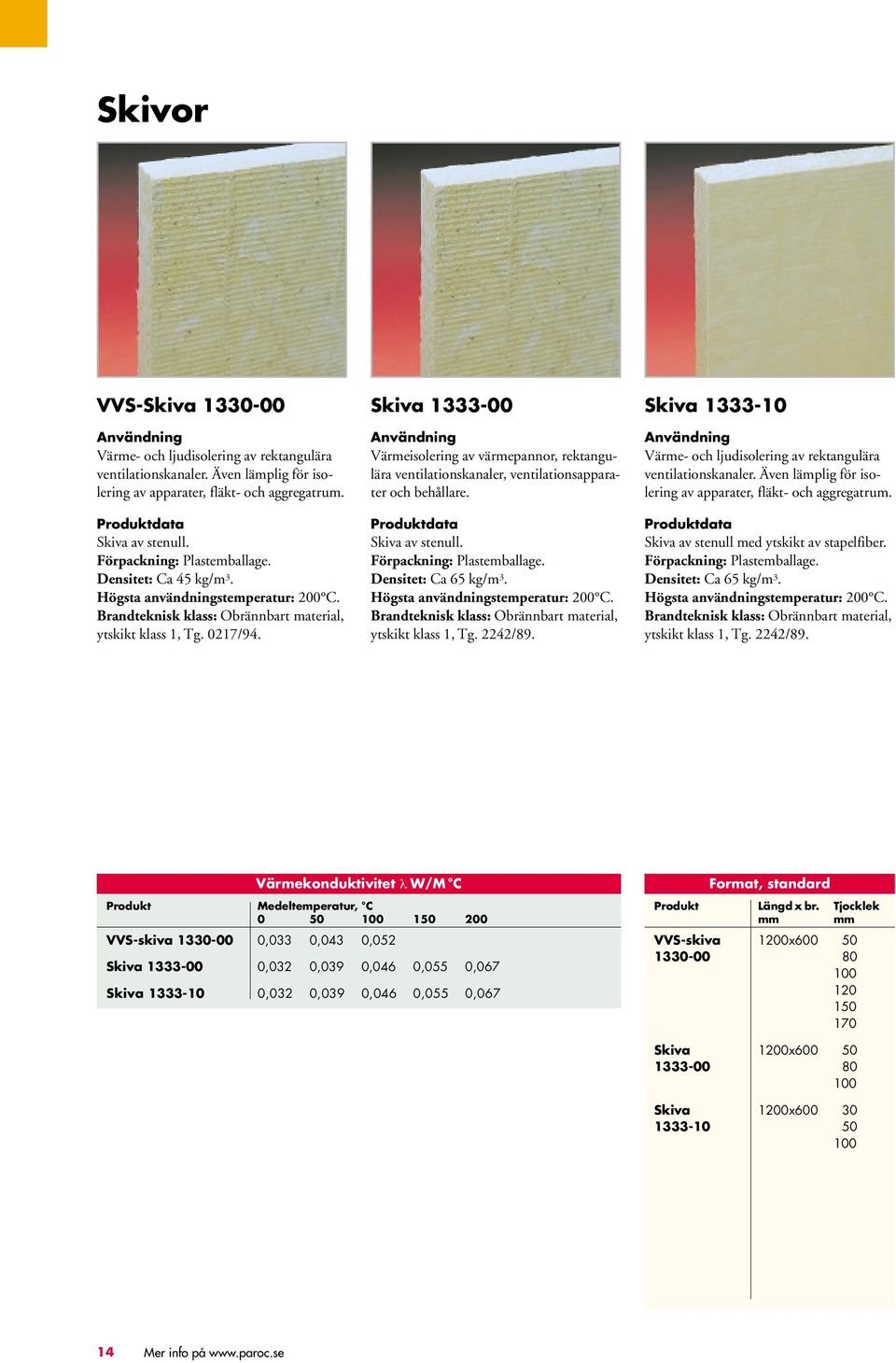

14 Skivor VVS-Skiva Värme- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 45 kg/m 3. Högsta användningstemperatur: 200 C. Skiva Värmeisolering av värmepannor, rektangulära ventilationskanaler, ventilationsapparater och behållare. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 200 C. ytskikt klass 1, Tg. 2242/89. Skiva Värme- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull med ytskikt av stapelfiber. Förpackning: Plastemballage. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 200 C. ytskikt klass 1, Tg. 2242/89. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C VVS-skiva ,033 0,043 0,052 Skiva ,032 0,039 0,046 0,055 0,067 Skiva ,032 0,039 0,046 0,055 0,067 Format, standard Produkt Längd x br. Tjocklek VVS-skiva 1200x Skiva 1200x Skiva 1200x Mer info på

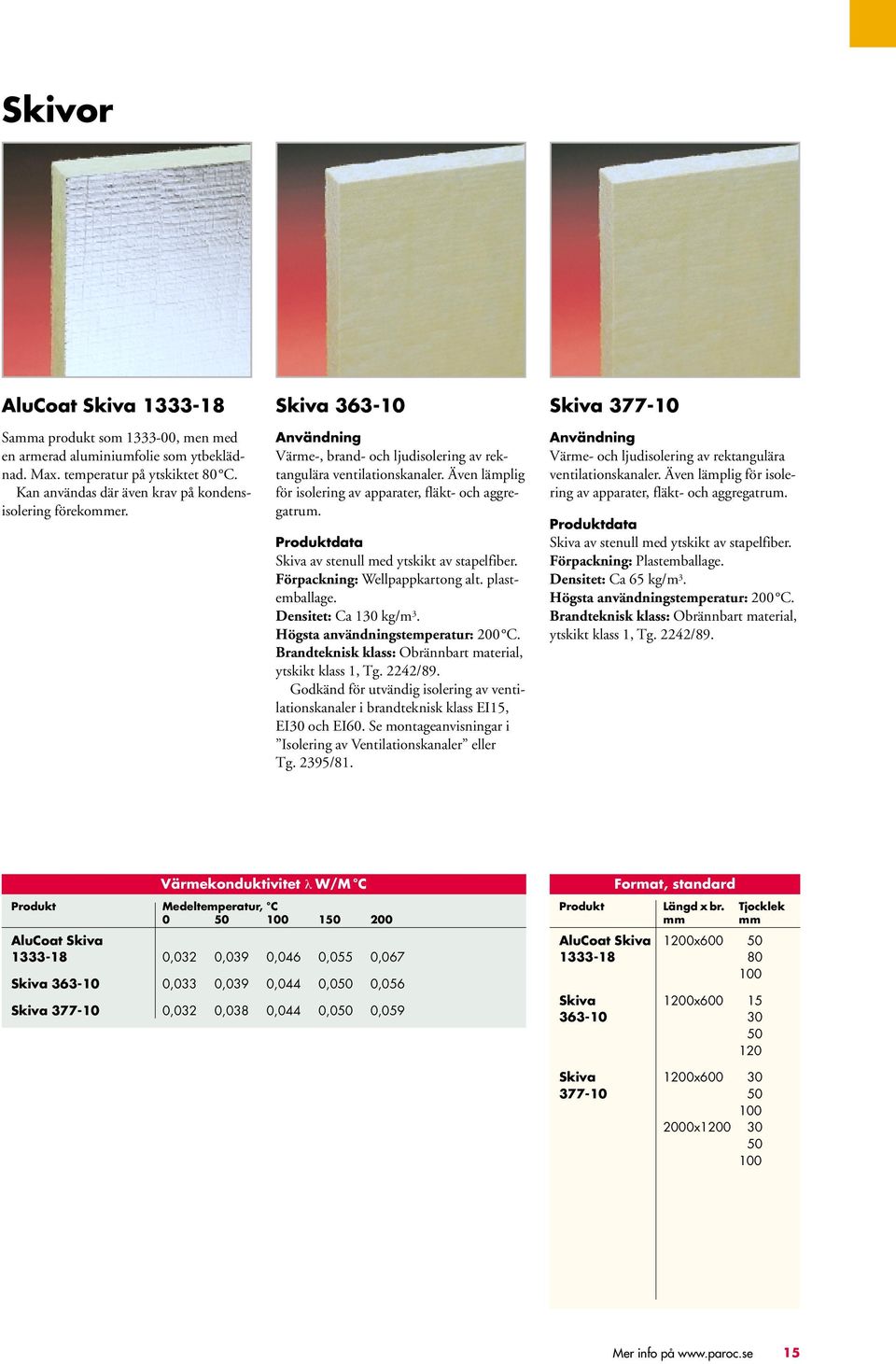

15 Skivor AluCoat Skiva Saa produkt som , men med en armerad aluminiumfolie som ytbeklädnad. Max. temperatur på ytskiktet 80 C. Kan användas där även krav på kondensisolering förekoer. Skiva Värme-, brand- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull med ytskikt av stapelfiber. Förpackning: Wellpappkartong alt. plastemballage. Densitet: Ca 130 kg/m 3. Högsta användningstemperatur: 200 C. ytskikt klass 1, Tg. 2242/89. EI30 och EI60. Se montageanvisningar i Isolering av Ventilationskanaler eller Tg. 2395/81. Skiva Värme- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull med ytskikt av stapelfiber. Förpackning: Plastemballage. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 200 C. ytskikt klass 1, Tg. 2242/89. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C AluCoat Skiva ,032 0,039 0,046 0,055 0,067 Skiva ,033 0,039 0,044 0,050 0,056 Skiva ,032 0,038 0,044 0,050 0,059 Format, standard Produkt Längd x br. Tjocklek AluCoat Skiva 1200x Skiva 1200x Skiva 1200x x Mer info på 15

16 Lamellmatta och Filt AluCoat Lamellmatta En lätt och formstabil matta avsedd för kondensisolering av rörledningar och ventilationskanaler, samt för värmeisolering vid krav på ytskiktsklass. Kantställda stenullslameller med ytskikt av armerad aluminiumfolie. Förpackning: Plastsäck. Densitet: Ca 35 kg/m 3. Högsta användningstemperatur: 200 C. Max. temperatur på al.folien 80 C. Filt Stoppningsisolering av ugnar, kassaskåp, branddörrar, rökkanaler. Stenull utan bindemedel. Förpackning: Plastförpackning. Densitet: I förpackningen ca 110 kg/m 3. Kan stoppas till densiteter kg/m 3. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C AluCoat Lamellmatta ,034 0,045 0,056 Filt i densitet: 80 kg/m 3 0,032 0,039 0,046 0,055 kg/m 3 0,032 0,038 0,044 0,050 0,059 0,078 0, kg/m 3 0,033 0,039 0,044 0,050 0,056 0,073 0,093 Format, standard Produkt Längd x br. Tjocklek AluCoat 00x0 20 Lamellmatta 8000x x x x x x0 Filt Innehåller 14 kg per förpackning 16 Mer info på

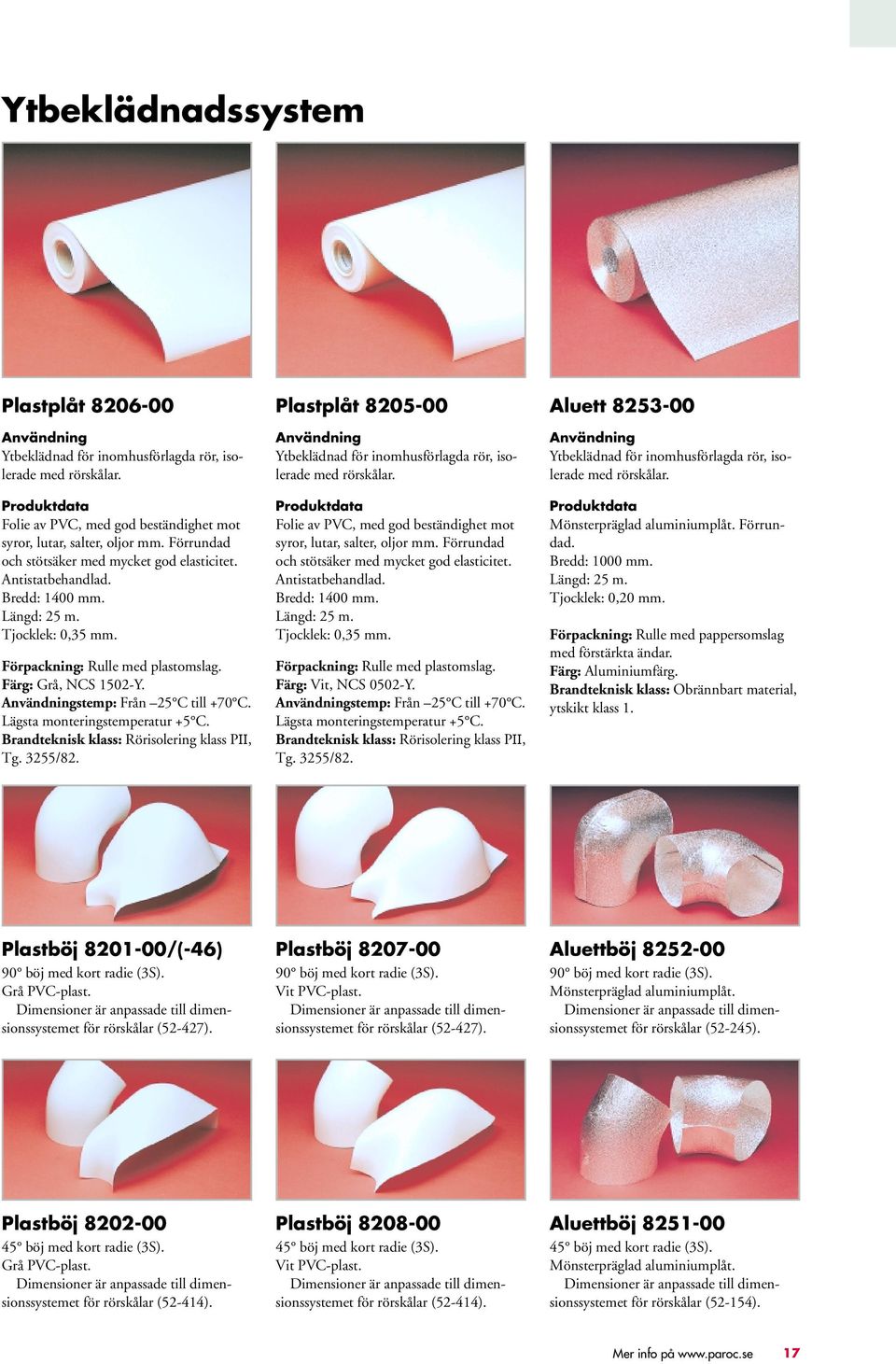

17 Ytbeklädnadssystem Plastplåt Ytbeklädnad för inomhusförlagda rör, isolerade med rörskålar. Folie av PVC, med god beständighet mot syror, lutar, salter, oljor. Förrundad och stötsäker med mycket god elasticitet. Antistatbehandlad. Bredd: Längd: 25 m. Tjocklek: 0,35. Förpackning: Rulle med plastomslag. Färg: Grå, NCS 1502-Y. stemp: Från 25 C till +70 C. Lägsta monteringstemperatur +5 C. Brandteknisk klass: Rörisolering klass PII, Tg. 3255/82. Plastplåt Ytbeklädnad för inomhusförlagda rör, isolerade med rörskålar. Folie av PVC, med god beständighet mot syror, lutar, salter, oljor. Förrundad och stötsäker med mycket god elasticitet. Antistatbehandlad. Bredd: Längd: 25 m. Tjocklek: 0,35. Förpackning: Rulle med plastomslag. Färg: Vit, NCS 0502-Y. stemp: Från 25 C till +70 C. Lägsta monteringstemperatur +5 C. Brandteknisk klass: Rörisolering klass PII, Tg. 3255/82. Aluett Ytbeklädnad för inomhusförlagda rör, isolerade med rörskålar. Mönsterpräglad aluminiumplåt. Förrundad. Bredd: 0. Längd: 25 m. Tjocklek: 0,20. Förpackning: Rulle med pappersomslag med förstärkta ändar. Färg: Aluminiumfärg. ytskikt klass 1. Plastböj /(-46) 90 böj med kort radie (3S). Grå PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-427). Plastböj böj med kort radie (3S). Vit PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-427). Aluettböj böj med kort radie (3S). Mönsterpräglad aluminiumplåt. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-245). Plastböj böj med kort radie (3S). Grå PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-414). Plastböj böj med kort radie (3S). Vit PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-414). Aluettböj böj med kort radie (3S). Mönsterpräglad aluminiumplåt. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-154). Mer info på 17

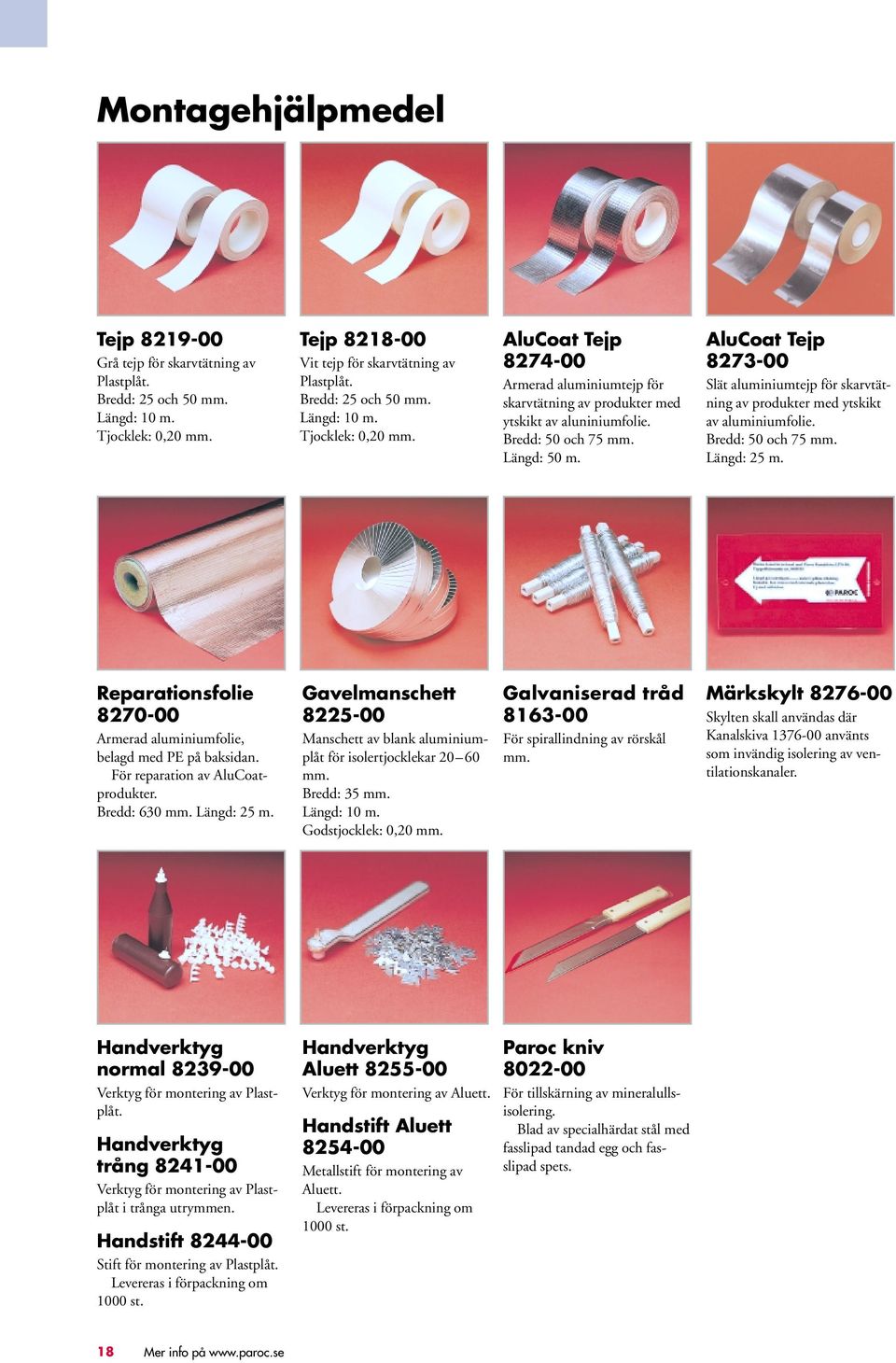

18 Montagehjälpmedel Tejp Grå tejp för skarvtätning av Plastplåt. Bredd: 25 och 50. Längd: 10 m. Tjocklek: 0,20. Tejp Vit tejp för skarvtätning av Plastplåt. Bredd: 25 och 50. Längd: 10 m. Tjocklek: 0,20. AluCoat Tejp Armerad aluminiumtejp för skarvtätning av produkter med ytskikt av aluniniumfolie. Bredd: 50 och 75. Längd: 50 m. AluCoat Tejp Slät aluminiumtejp för skarvtätning av produkter med ytskikt av aluminiumfolie. Bredd: 50 och 75. Längd: 25 m. Reparationsfolie Armerad aluminiumfolie, belagd med PE på baksidan. För reparation av AluCoatprodukter. Bredd: 630. Längd: 25 m. Gavelmanschett Manschett av blank aluminiumplåt för isolertjocklekar Bredd: 35. Längd: 10 m. Godstjocklek: 0,20. Galvaniserad tråd För spirallindning av rörskål. Märkskylt Skylten skall användas där Kanalskiva använts som invändig isolering av ventilationskanaler. Handverktyg normal Verktyg för montering av Plastplåt. Handverktyg trång Verktyg för montering av Plastplåt i trånga utryen. Handstift Stift för montering av Plastplåt. Levereras i förpackning om 0 st. Handverktyg Aluett Verktyg för montering av Aluett. Handstift Aluett Metallstift för montering av Aluett. Levereras i förpackning om 0 st. Paroc kniv För tillskärning av mineralullsisolering. Blad av specialhärdat stål med fasslipad tandad egg och fasslipad spets. 18 Mer info på

19 Kvalitet och miljö Certifikat Paroc AB är certifierat enligt SS-EN ISO 9001 avseende kvalitet och enligt SS-EN ISO avseende miljö. Certifiering är utförd av Sveriges Provnings- och Forskningsinstitut (SP). Genom att kontinuerligt utveckla och optimera vår process, minskar vår miljöpåverkan. Kompletterande information om Parocs kvalitets- och miljöarbete finns i trycksaken Med tanke på kvalitet och miljö samt på vår webbplats Kvalitet Kvalitet har högsta prioritet för Paroc AB. Kvalitetsarbetet bygger på att vi i alla moment skall leva upp till och helst överträffa våra kunders förväntningar och krav. Genom att ha fokus på kunder, engagerat ledarskap, personal som är delaktiga samt väl beskrivna processer skall vi ständigt utveckla kvaliteten. Miljö Våra produkter ger ett stort positivt miljönetto i form av energibesparing, bullerdämpning och förbättrad boendekomfort. Detta sett i ett livscykelperspektiv. Den negativa miljöbelastning som erhålls vid vår tillverkning återfås för Teknisk Isolering hundrafalt vid produkternas användning. Minst miljöpåverkan har den energi som aldrig behöver produceras. Mer info på 19

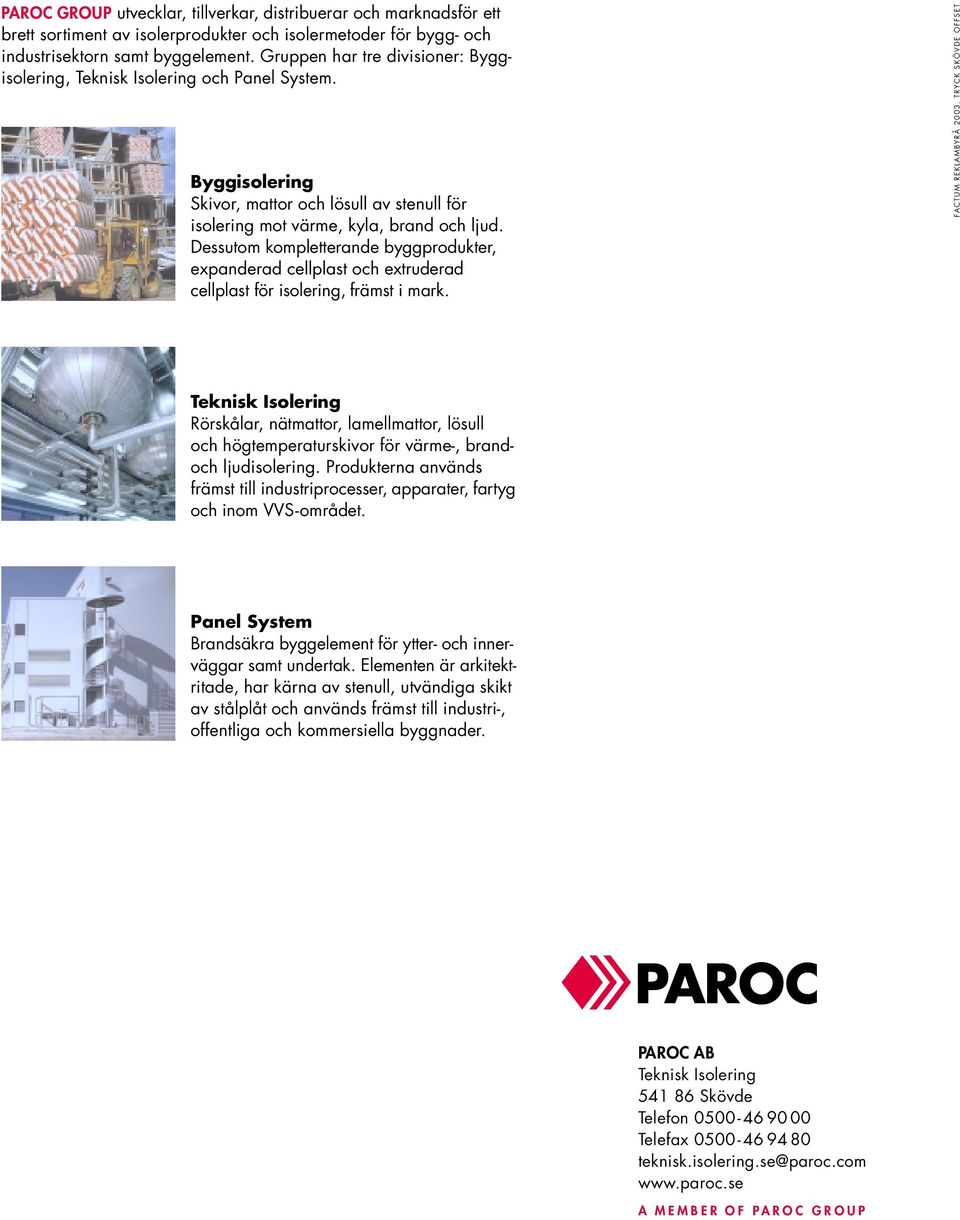

20 PAROC GROUP utvecklar, tillverkar, distribuerar och marknadsför ett brett sortiment av isolerprodukter och isolermetoder för bygg- och industrisektorn samt byggelement. Gruppen har tre divisioner: Byggisolering, Teknisk Isolering och Panel System. Byggisolering Skivor, mattor och lösull av stenull för isolering mot värme, kyla, brand och ljud. Dessutom kompletterande byggprodukter, expanderad cellplast och extruderad cellplast för isolering, främst i mark. FACTUM REKLAMBYRÅ TRYCK SKÖVDE OFFSET Teknisk Isolering Rörskålar, nätmattor, lamellmattor, lösull och högtemperaturskivor för värme-, brandoch ljudisolering. Produkterna används främst till industriprocesser, apparater, fartyg och inom VVS-området. Panel System Brandsäkra byggelement för ytter- och innerväggar samt undertak. Elementen är arkitektritade, har kärna av stenull, utvändiga skikt av stålplåt och används främst till industri-, offentliga och koersiella byggnader. PAROC AB Teknisk Isolering Skövde Telefon Telefax teknisk.isolering.se@paroc.com A MEMBER OF PAROC GROUP
