3 PRODUKTER Varför isolera? Det finns i de flesta verksamheter ett mycket stort behov av att förhindra oönskad värmetransport. Detta behov kan lösas på olika sätt. Det vanligaste är att med hjälp av ett värmeisolerande material begränsa och bromsa värmetransport från en högre temperatur till en lägre. Behovet ökar vanligen med ökande temperaturdifferens. Vid val av rätt isolertjocklek är det ett flertal skäl som måste beaktas. Ekonomin brukar i allmänhet vara det som avgör valet. Energi och miljö En isolering är alltid lönsam när en sparad energienhet blir billigare än en producerad. Myndighetskrav Intresset för att spara energi är stort inte bara för den enskilda personen eller företaget. Även samhället har intresse av hög säkerhet och minskad energianvändning. Därför finns det normkrav som måste uppfyllas, såsom komfort-, hygien-, skydds- eller brandkrav. Dessa skall ses som minimikrav, vilka inte gör anspråk på att vara de mest ekonomiska. En viktig orsak till att isolera en konstruktion kan vara brandskyddet. Brandisolering dimensioneras enlig regler som anges av Boverket. Brandkrav uppfylles enklast genom att typgodkända lösningar väljs. Produkter När isoleringsbehovet har identifierats uppstår nästa fråga. Vad är det som skall isoleras, och vilket är det rätta produktvalet? Isoleringsvalet, dvs att välja rätt produkt till en anläggning, är viktigt för att bästa resultat skall uppnås. En felaktigt vald eller felmonterad produkt kan ge både hög energiåtgång och hög underhållskostnad. I denna broschyr vill vi ge de råd och anvisningar som behövs för att produktvalet skall bli det bästa möjliga. All produktinformation och tillhörande dokumentation såsom Typgodkännanden och byggvarudeklarationer finns på vår hemsida Detta beror naturligtvis på vilka kriterier som läggs in i kalkylen, livslängd, räntabilitet, inflation. Ett annat skäl är den miljöpåverkande effekten. Att spara en energienhet är från den synpunkten alltid bättre än att använda en producerad. Att producera och använda energi tär ju alltid på något sätt på viktiga naturresurser. Det finns därför stor anledning att söka lösningar med minsta möjliga energianvändning. Värmeisoleringsbehov uppstår bla när: det finns ett givet krav på begränsning av värmeförlust, tex att temperaturen i ett medium inte får sänkas under en viss nivå, yttemperaturen på en avskiljande konstruktions utsida inte får överstiga en viss nivå, värmeförlusterna från en anläggning inte får överskrida ett visst värde. 3

4 PRODUKTER Produktegenskaper stenull stenull består huvudsakligen av fibrer som erhålls när den vulkaniska bergarten diabas smältes och fibreras. För att binda saan fibrerna används bakelit. Värme Den goda värmeisolerförmågan hos stenull beror på att materialet innehåller en stor mängd luft som hålls stillastående av fibrerna. Ju lägre värmekonduktivitet (lambda) ett material har, desto bättre är dess isolerförmåga. Värmekonduktiviteten varierar med avseende på produkt och medeltemperatur. Under varje produktpresentation finns respektive värmekonduktivitet angivet. Brand stenull är klassad som obrännbart material. Brandegenskaperna är dokumenterade med typgodkännandebevis. Information om brandteknisk klass framgår av produktpresentationen. stemperatur stenull har en termostabilitet som överstiger 0 C. Högsta användningstemperatur är dock ca 700 C. Bindemedlet däremot börjar brytas ned vid ca 190 C. Vid användning av produkter vid högre temperaturer än 190 C koer bindemedlet att brännas ur i de partier där temperaturen överstiger 190 C. Under urbränningsförloppet kan viss rök och lukt uppstå. Efter urbränningen, som äger rum under de första tiarnas drift, har produkterna i sina urbrända partier försämrats vad gäller formbeständighet och förmåga att bära laster. Vid isolering av objekt med högre temperaturer än 190 C skall följande punkter beaktas: Isoleringen får inte belastas. Isoleringen skall monteras så att den pressas väl mot isoleringsobjektet med hjälp av fästdon och/eller ytbeklädnad. Avståndshållare eller annan form av don skall användas för att avlasta isoleringen. För att få så gynnsam bindemedelsurbränning som möjligt bör första upphettning av objektet ske långsamt, ca 50 C/h. Rekoenderad högsta användningstemperatur framgår av produktpresentationen. Kondens Ånggenomgångsmotståndet hos stenull är mycket lågt i jämförelse med andra byggnadsmaterial. Detta är en fördel vid uttorkning av materialet men ställer stora krav på tätheten på de ytskiktsångbromsar som måste appliceras vid utvändig kondensisolering. Vid isolering av kalla installationer måste först isoleringen dimensioneras så att dess yttemperatur ligger över den omgivande luftens daggpunkt. Därefter måste ett ytskikt med högt ånggenomgångsmotstånd appliceras, så att fuktflödet in mot den kalla installationen begränsas. Samtliga skarvar måste dessutom fogtätas med produkter som rekoenderas för detta ändamål. Se respektive montageanvisning. Vattenresistens Produkter av stenull tar endast upp vatten om detta pressas in i materialet. Skulle mindre mängder vatten koa in i materialet när det är monterat, sker dock en mycket snabb uttorkning tack vare stenullens öppna struktur, varefter isoleringsförmågan återfås. Lagring För att fukt skall undvikas i den färdiga konstruktionen, skall produkter som måste lagras utomhus skyddas mot väta. Kompression/deformation Skivor av stenull kan utsättas för stora belastningar utan att förstöras. Deformationen varierar med produkt och belastningens storlek. Se figur 2. Ljudabsorption stenull har goda ljudabsorberande egenskaper. Ljudabsorptionen är beroende av ullens specifika ströningsmotstånd, tjocklek, eventuellt ytskikt samt montering. Sätts stenullen på distans till bakomvarande yta får man ungefär saa resultat som om isolertjockleken ökas i motsvarande grad. stenull kan beläggas med väv utan att absorptionen försämras. En förutsättning är dock att ytskiktet har saa eller lägre strömningsmotstånd än isolermaterialet. I figur 1 visas exempel på ljudabsorption för en vanlig skiva av stenull. Ljudabsorption Skivtjocklek 30 Skivtjocklek 50 Skivtjocklek Praktisk absorptionsfaktor αp Saantryckning i % Procentuell saantryckning vid statisk last 65 kg/m 3 kg/m kg/m Frekvenz Hz Figur 1. Praktisk absorptionsfaktor (ap) för skivor av stenull med en densitet på 65 kg/m Belastning kpa Figur 2. Den procentuella saantryckningen vid statisk last för skivor av stenull, som funktion av belastning. Kurvorna redovisar medelvärden av utförda provningar. 4

5 PRODUKTER Hjälp till självhjälp Stenhårda fakta blandade med mjukare information om hjälp och service det är vad du hittar i den här broschyren. För på Paroc är vi inte bara producenter av isoleringsprodukter av stenull vi erbjuder också råd och tips för att göra ditt jobb enklare. Därför har vi tagit fram en rad praktiska hjälpmedel som är både uppskattade och mycket använda. Det handlar bl a om fickguider med olika typer av snabbfakta, digitala beräkningsprogram, enkla förklaringar av lagar och regler, en innehållsrik webbplats och mycket mera. Exakt vad vi erbjuder hittar du på de närmaste sidorna. Är det något du undrar över eller om det är något du saknar hör av dig! Vi tar tacksamt emot tips på hur vi kan göra vår service ännu bättre. isolering. Redan vid konstruktionsstadiet bör du tänka igenom vilka egenskaper isoleringen ska ha. Sedan är det bara att ta kontakt med våra produktchefer. På Paroc är vi experter på förädlade isolerprodukter och skräddarsydda lösningar Ofta väljer vi att göra personliga besök för att på plats se vilken isolering som skulle vara mest lämplig och hur den ska utformas. Teknisk rådgivning Varje år får vi mer än 1500 frågor om isolering och isoleringsprodukter. Ingen fråga är för liten eller för stor för att få ett svar från våra experter. Ger du oss förutsättningarna så lovar vi att ge dig besked och göra de rätta beräkningarna. Vi berättar varför man ska isolera, vilka produkter som ska väljas, ger produktinformation, montageanvisningar, tolkningar av lagar och bestäelser med mera. Skulle det vara något som vi inte kan svara på direkt tar vi hjälp av våra omfattande branschkontakter. Webbplats är adressen till vår webbplats. Här finns alltid de senaste produktnyheterna och den aktuella produktinformationen. Här kan du beställa byggvarudeklarationer, typgodkännanden, produktbroschyrer och fickguider. På webbplatsen kan du dessutom ladda ner beräkningsprograet TekniBer direkt till din dator. Här kan du även hitta information om vad som krävs för marina applicationer Internet är också utmärkt om du vill veta mer om företaget Paroc, kontakta någon eller vill ställa frågor. Här hittar du även adresser och telefonnuer till våra återförsäljare, våra egna innesäljare och regionchefer. Marin/offshore Det är stor skillnad på landbaserade och marina applikationer. Tex klassas varje hytt och allmänt utrye ombord som egen brandcell. Därför är reglerna mycket stränga för de isoleringsmaterial som används i fartyg, inte minst ur brandskyddssynpunkt, och testmetoderna är också annorlunda. Dessutom krävs speciella certifikat och godkännande för att produkterna ska få användas. På Paroc är vi experter på den här typen av isolering. Vi har den specialkunskap som krävs för att producera isoleringen samt de obrännbarhets- och konstruktionsgodkännanden som krävs för marint bruk. Se vidare på vår marina sida Utbildningar På Paroc vill vi gärna dela med oss av våra kunskaper. Därför arrangerar vi företagsanpassade utbildningar i isoleringsteori. Kurserna tar upp varför man ska isolera, vad som skiljer vid isolering av rörledningar och ventilationskanaler samt hur man väljer rätt produkter. Dessutom går vi igenom de bestäelser och föreskrifter som finns inom isoleringsområdet. Ta kontakt med oss på Paroc så skräddarsyr vi utbildningarna efter era önskemål. Personliga besök Tidiga kontakter med Paroc ger dig många fördelar när du har en produkt som behöver 5

6 PRODUKTER Frågor & svar 1. VAD ÄR MINERALULL? Det är samlingsnamnet på stenull och glasull. Paroc tillverkar stenull som är gjord av bergarten diabas. λ2. Vad är lambdavärde? Ett materials förmåga att leda värme. Ju lägre värde desto bättre. Lambdavärde kallas även värmekonduktivitet. 3. Kan en föreskriven konventionell rörskål bytas ut mot böjbar rörisolering och ses som ett likvärdigt material? Svaret är nej! Enbart de konventionella rörskålarna är likvärdiga material. Byts tex Section AluCoat ut mot en böjbar rörisolering blir energiförlusten större och måste därför kompenseras med ökad isolertjocklek. 4. Ett rör med diametern 35 ska isoleras i serie 42. Vilken isoleringstjocklek motsvarar detta? 40. Mer om detta finns att läsa på vår webbplats, 5. Var kan jag köpa teknisk isolering? Lättast är att gå in på vår webbplats, så får du kontaktinformation till våra återförsäljare. Du kan också ringa vår försäljningsavdelning och tala med någon av våra innesäljare. 6. Kan en Section Alu- Coat T användas för isolering av rör till komfortkyla? Ja, en sådan rörskål har redan vid tillverkningen försetts med fabriksapplicerad ångbroms. Var noga med att följa våra arbetsanvisningar vid montaget. 7. Vad menas med varma respektive kalla rör? Varma rör har en högre mediatemperatur än omgivningen. För kalla rör är det precis tvärt om. Fickguider Ute på byggarbetsplatserna vill man inte släpa omkring på tunga pärmar och omfattande regelsamlingar. Att ha föreskrifter och normer lätt tillgängliga och begripliga är därför ett ständigt önskemål från våra kunder. Vi har valt att ta fram ett antal fickguider som innehåller de mest använda applikationerna enkel information som ska underlätta vardagen för bla entreprenörer och VVS-konsulter. Av namnet fickguide framgår att de är precis lagom stora att ha i fickan. Fickguiderna innehåller tex serietabell enligt VVS AMA 98, erforderligt utrye för rörisolering, utvändiga rördimensioner, utvändig brandisolering av ventilationskanaler osv. Du får dem genom att kontakta oss. Utvändiga rördimensioner Tabellen är en översikt över nominell dimension och utvändig diameter på Stålrör samt utvändiga diametrar på Kopparrör, Rostfria rör och Plaströr. UTVÄNDIG BRANDISOLERING Stål Koppar Rostfria Plast REKTANGULÄRA VENTILATIONSKANALER Dim. Dim. Ytterdia- Ytterdia- Ytterdia- Ytterdiatum NÄTMATTOR OCH SKIVOR ansl nr meter meter meter meter Typgodkännande 2395/81. Isolertjocklekar i. 6 6 Brand- Kanal- Nätmattor Skivor klass dimension 1) 2) 3) kg/m 3 80 kg/m 3 kg/m 3 1/8 6 10, EI x EI x /4 8 13, EI x EI x / , ) Wired Mat 65, Wired Mat 65 Comfort och Wired Mat 65 AluCoat / ,3 22 2) Wired Mat 80, Wired Mat 80 Comfort och 23 Wired Mat 80 AluCoat ) Fire Slab, Fire Slab AluCoat. 3/ , Erforderligt utrye för isolering anges i VVS AMA 98, kapitel Q och R , / , ,5 1 1/ ,3 50 AB Teknisk Isolering, Skövde 51 Telefon , Telefax teknisk.isolering@paroc.com, A MEMBER OF GROUP , / ,1 76,1 76, ,9 88,9 88, /2 101, , , Dimensioner rörskålar UTVÄNDIG BRANDISOLERING CIRKULÄRA VENTILATIONSKANALER NÄTMATTOR OCH RÖRSKÅLAR Typgodkännande 2395/81. Isolertjocklekar i. Kanal- Nätmattor Rörskålar klass dimension 1) 2) 3) 65 kg/m 3 80 kg/m 3 kg/m 3 EI EI EI ) Wired Mat 65, Wired Mat 65 Comfort och Wired Mat 65 AluCoat. 2) Wired Mat 80, Wired Mat 80 Comfort och Wired Mat 80 AluCoat. 3) Section. Innerdiameter Nominell isolertjocklek Ytterdiameter Erforderligt utrye för isolering anges i VVS AMA 98, kapitel Q och R. APRIL 2006 Utvändiga rördimensioner Dimensioner rörskålar 1011TISE0206 AB Teknisk Isolering Skövde Telefon A MEMBER OF GROUP Teknisk Isolering Mars

7 PRODUKTER Värmenätmattor, densitet ca 65 kg/m 3 Wired Mat 65 Comfort (Komfort Värmenätmatta ) Värmeisolering av rörledningar, ventilationskanaler, expansionskärl och behållare samt brandisolering av ventilationskanaler. Stenullsmatta, på en sida försedd med ett tunt ytskikt av nonwoven samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 250 C. Ytskiktet får ej utsättas för högre temperatur än 80 C. Brandteknisk klass: Obrännbart material med brännbart ytskikt. Ytskikt klass 1, Tg. 0217/94. EI30. Se montageanvisningar i Tg. 2395/81. Wired Mat 65 AluCoat (AluCoat Värmenätmatta ) Värmeisolering av rörledningar, ventilationskanaler, expansionskärl och behållare samt brandisolering av ventilationskanaler. Lämplig att använda vid önskemål om estetisk men enkel ytbeklädnad. Stenullsmatta, på en sida försedd med en armerad aluminiumfolie samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 250 C. Al.folien får ej utsättas för högre temperatur än 80 C. EI30. Se montageanvisningar i Tg. 2395/81. Wired Mat 65 (Värmenätmatta ) Värmeisolering av rörledningar, ventilationskanaler, expansionskärl och behållare samt brandisolering av ventilationskanaler. Stenullsmatta, på en sida försedd med varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 65 kg/m 3. Högsta användningstemperatur: 250 C. Brandteknisk klass: Obrännbart material. Kan användas där krav på ytskikt klass 1 förekoer, Tg. 0217/94. EI30. Se montageanvisningar i Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Wired Mat 65 Comfort 0,036 0,041 0,048 0,058 0,069 Wired Mat 65 AluCoat 0,036 0,041 0,048 0,058 0,069 Wired Mat 65 0,036 0,041 0,048 0,058 0,069 Format Produkt Längd x br. Tjocklek 4000x Wired Mat x Comfort 2500x x x x Wired Mat x AluCoat 2500x x x x Wired Mat x x x x600 7

8 PRODUKTER Brandnätmattor, densitet ca 80 kg/m 3 Wired Mat 80 Comfort (Komfort Brandnätmatta ) Brandisolering av ventilationskanaler. Värmeisolering av rörledningar, ventilationskanaler, expansionskärl, behållare. Stenullsmatta, på en sida försedd med ett tunt ytskikt av nonwoven samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 80 kg/m 3. Trådnätet får ej utsättas för högre temperatur än 300 C. Ytskiktet får ej utsättas för högre temperatur än 80 C. Brandteknisk klass: Obrännbart material med brännbart ytskikt. Ytskikt klass 1, Tg. 0217/94. EI30, EI60 och EI120. Se montageanvisningar i Tg. 2395/81. Wired Mat 80 AluCoat (AluCoat Brandnätmatta ) Brandisolering av ventilationskanaler. Värmeisolering av rörledningar, ventilationskanaler, expansionskärl, behållare. Lämplig att använda vid önskemål om estetisk men enkel ytbeklädnad. Stenullsmatta, på en sida försedd med en armerad aluminiumfolie samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 80 kg/m 3. Trådnätet får ej utsättas för högre temperatur än 300 C. Al.folien får ej utsättas för högre temperatur än 80 C. EI30, EI60 och EI120. Se montageanvisningar i Tg. 2395/81. Wired Mat 80 (Brandnätmatta ) Brandisolering av ventilationskanaler. Värmeisolering av rörledningar, ventilationskanaler, expansionskärl, behållare. Stenullsmatta, på en sida försedd med varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca 80 kg/m 3. Trådnätet får ej utsättas för högre temperatur än 300 C. EI30, EI60 och EI120. Se montageanvisningar i Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Wired Mat 80 Comfort 0,034 0,040 0,047 0,056 0,067 0,093 0,127 Wired Mat 80 AluCoat 0,034 0,040 0,047 0,056 0,067 0,093 0,127 Wired Mat 80 0,034 0,040 0,047 0,056 0,067 0,093 0,127 Format, standard Produkt Längd x br. Tjocklek 6000x Wired Mat x Comfort 4000x x x x x x Wired Mat x AluCoat 4000x x x x x x Wired Mat x x x x x x600 8

9 PRODUKTER Industrinätmattor, densitet ca kg/m 3 Wired Mat Comfort (Komfort Nätmatta ) Brandisolering av ventilationskanaler. Värmeisolering av pannor, rörledningar, behållare m m. Stenullsmatta, på en sida försedd med ett tunt ytskikt av nonwoven samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca kg/m 3. Trådnätet får ej utsättas för högre temperatur än 300 C. Ytskiktet får ej utsättas för högre temperatur än 80 C. Brandteknisk klass: Obrännbart material med brännbart ytskikt. Ytskikt klass 1, Tg. 0217/94. EI30, EI60 och EI120. Se montageanvisningar i Tg. 2395/81. Wired Mat AluCoat (AluCoat Nätmatta ) Brandisolering av ventilationskanaler, rökkanaler m m. Värmeisolering av pannor, rörledningar, behållare. Lämplig att använda vid önskemål om estetisk men enkel ytbeklädnad. Stenullsmatta, på en sida försedd med en armerad aluminiumfolie samt ett varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca kg/m 3. Trådnätet får ej utsättas för högre temperatur än 300 C. Al.folien får ej utsättas för högre temperatur än 80 C. EI30, EI60 och EI120. Se montageanvisningar i Tg. 2395/81. Wired Mat (Nätmatta ) Brandisolering av ventilationskanaler, rökkanaler m m. Värmeisolering av pannor, rörledningar, behållare. Stenullsmatta, på en sida försedd med varmförzinkat trådnät. Maskvidd på trådnätet är 25. Densitet: Ca kg/m 3. Trådnätet får ej utsättas för högre temperatur än 300 C. Vid högre temperaturer på nätet väljes Wired Mat W1. EI30, EI60 och EI120. Se montageanvisningar i Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Wired Mat Comfort 0,034 0,039 0,046 0,055 0,065 0,090 0,122 Wired Mat AluCoat 0,034 0,039 0,046 0,055 0,065 0,090 0,122 Wired Mat 0,034 0,039 0,046 0,055 0,065 0,090 0,122 Format, standard Produkt Längd x br. Tjocklek 6000x Wired Mat 5000x Comfort 4000x x x x x x Wired Mat 5000x AluCoat 4000x x x x x x Wired Mat 5000x x x x x x600 9

10 PRODUKTER Rörskålar Section AluCoat (AluCoat Rörskål ) Isolering av varma rörledningar. Isolering av kallvattenledningar och rörledningar för komfortkyla om fogtätning görs enligt våra dokumenterade montageanvisningar. Rörskål av stenull med ytskikt av armerad aluminiumfolie. Section AluCoat finns i Combiutförande för dimensioner samt Förpackning: Wellpappkartong alt. plastemballage. Högsta användningstemperatur: 500 C. Max. temperatur på ytskiktet 80 C. Ånggenomgångsmotstånd för ytskiktet: Z v >7,5x10 6 s/m. Section AluCoat T (AluCoat Rörskål ) Isolering av kallvattenledningar och rörledningar för komfortkyla. Rörskål av stenull med ytskikt av armerad aluminiumfolie och med överlappande självhäftande tejp med skyddsremsa i längsgående slits. Section AluCoat T finns i Combi-utförande för dimensioner samt Förpackning: Wellpappkartong alt. plastemballage. Högsta användningstemperatur: 500 C. Max. temperatur på ytskiktet 80 C. Ånggenomgångsmotstånd för ytskiktet: Z v >7,5x10 6 s/m. Section (Rörskål ) Section 140 (Rörskål ) Värmeisolering och brandisolering av rörledningar. Rörskål av stenull. Section och Section 140 finns även i Combi-utförande. Förpackning: Wellpappkartong alt. plastemballage. EI30 och EI60. Se montageanvisningar i Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Section AluCoat 0,033 0,037 0,042 0,049 Section AluCoat T 0,033 0,037 0,042 0,049 Section 0,033 0,037 0,042 0,049 0,059 0,083 0,116 Lock 0,033 0,037 0,042 0,049 0,059 0,083 0,116 Section 140 0,036 0,039 0,043 0,049 0,057 0,077 0,104 Lock 140 0,036 0,039 0,043 0,049 0,057 0,077 0,104 10

11 PRODUKTER Rörskålar Lock Lock 140 Värmeisolering av rörledningar i industriella processer, fjärrvärmeledningar, stålskorstenar. Rörskål av stenull med falsade ändar och Z-formad längsgående skarv. Format: Innerdiameter: Tjocklek: Förpackning: Plastemballage på pall. Dimensioner Nominell isolertjocklek Innerdiam. Ytterdiameter

12 PRODUKTER Skivor Fire Slab (Brandskiva ) Brandisolering av rektangulära ventilationskanaler och branddörrar. Värmeisolering av pannor, ugnar, ventilationsapparater m m. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca kg/m 3. EI30 och EI60. Se montageanvisningar i Tg. 2395/81. Fire Slab AluCoat (AluCoat Brandskiva ) Brand- och kondensisolering av rektangulära ventilationskanaler och ventilationsapparater. Värmeisolering av pannor, ugnar, ventilationsapparater m m. Skiva av stenull med ytskikt av armerad aluminiumfolie. Förpackning: Plastemballage. Densitet: Ca kg/m 3. Max. temperatur på ytskiktet 80 C. EI30 och EI60. Se montageanvisningar i Tg. 2395/81. Ånggenomgångsmotstånd för ytskiktet: Z v >7,5x10 6 s/m. Fire Slab 140 (Brand-/Lastskiva ) Brandisolering av rektangulära ventilationskanaler. Isolering av pannor, ugnar, rökkanaler. Genom sin styvhet även lämplig för värmeisolering av cisterntak. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 140 kg/m 3. EI30 och EI60. Se montageanvisningar i Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Fire Slab 0,032 0,038 0,045 0,053 0,063 0,088 0,119 Fire Slab AluCoat 0,032 0,038 0,045 0,053 0,063 0,088 0,119 Fire Slab 140 0,033 0,036 0,040 0,046 0,053 0,072 0,097 Format, standard Produkt Längd x br. Tjocklek 1200x Fire Slab x Fire Slab 50 AluCoat x Fire Slab

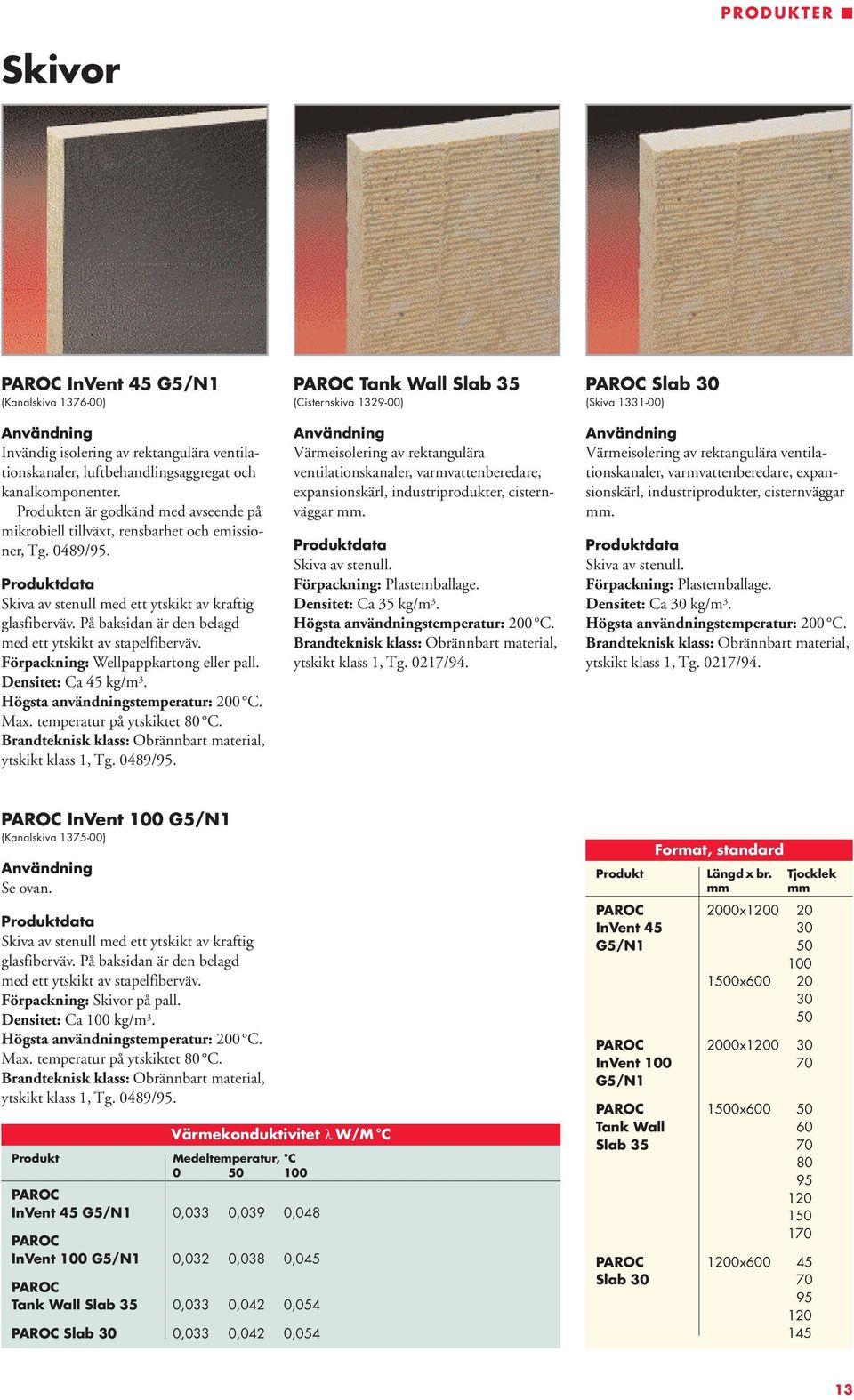

13 PRODUKTER Skivor InVent 45 G5/N1 (Kanalskiva ) Invändig isolering av rektangulära ventilationskanaler, luftbehandlingsaggregat och kanalkomponenter. Produkten är godkänd med avseende på mikrobiell tillväxt, rensbarhet och emissioner, Tg. 0489/95. Skiva av stenull med ett ytskikt av kraftig glasfiberväv. På baksidan är den belagd med ett ytskikt av stapelfiberväv. Förpackning: Wellpappkartong eller pall. Densitet: Ca 45 kg/m 3. Max. temperatur på ytskiktet 80 C. ytskikt klass 1, Tg. 0489/95. Tank Wall Slab 35 (Cisternskiva ) Värmeisolering av rektangulära ventilationskanaler, varmvattenberedare, expansionskärl, industriprodukter, cisternväggar. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 35 kg/m 3. Slab 30 (Skiva ) Värmeisolering av rektangulära ventilationskanaler, varmvattenberedare, expansionskärl, industriprodukter, cisternväggar. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 30 kg/m 3. InVent G5/N1 (Kanalskiva ) Se ovan. Skiva av stenull med ett ytskikt av kraftig glasfiberväv. På baksidan är den belagd med ett ytskikt av stapelfiberväv. Förpackning: Skivor på pall. Densitet: Ca kg/m 3. Max. temperatur på ytskiktet 80 C. ytskikt klass 1, Tg. 0489/95. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C 0 50 InVent 45 G5/N1 0,033 0,039 0,048 InVent G5/N1 0,032 0,038 0,045 Tank Wall Slab 35 0,033 0,042 0,054 Slab 30 0,033 0,042 0,054 Format, standard Produkt Längd x br. Tjocklek 2000x InVent G5/N x x InVent 70 G5/N1 1500x Tank Wall 60 Slab x Slab

14 PRODUKTER Skivor Slab 45 (VVS-Skiva ) Värme- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 45 kg/m 3. Slab 65 (Skiva ) Värme- och ljudisolering av värmepannor, rektangulära ventilationskanaler, ventilationsapparater och behållare. Skiva av stenull. Förpackning: Plastemballage. Densitet: Ca 65 kg/m 3. Slab 65 N1 (Skiva ) Värme- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull med ytskikt av stapelfiber. Förpackning: Plastemballage. Densitet: Ca 65 kg/m 3. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C 0 50 Slab 45 0,033 0,039 0,048 Slab 65 0,032 0,037 0,043 Slab 65 N1 0,032 0,037 0,043 Format, standard Produkt Längd x br. Tjocklek 1200x Slab x Slab x Slab 65 N

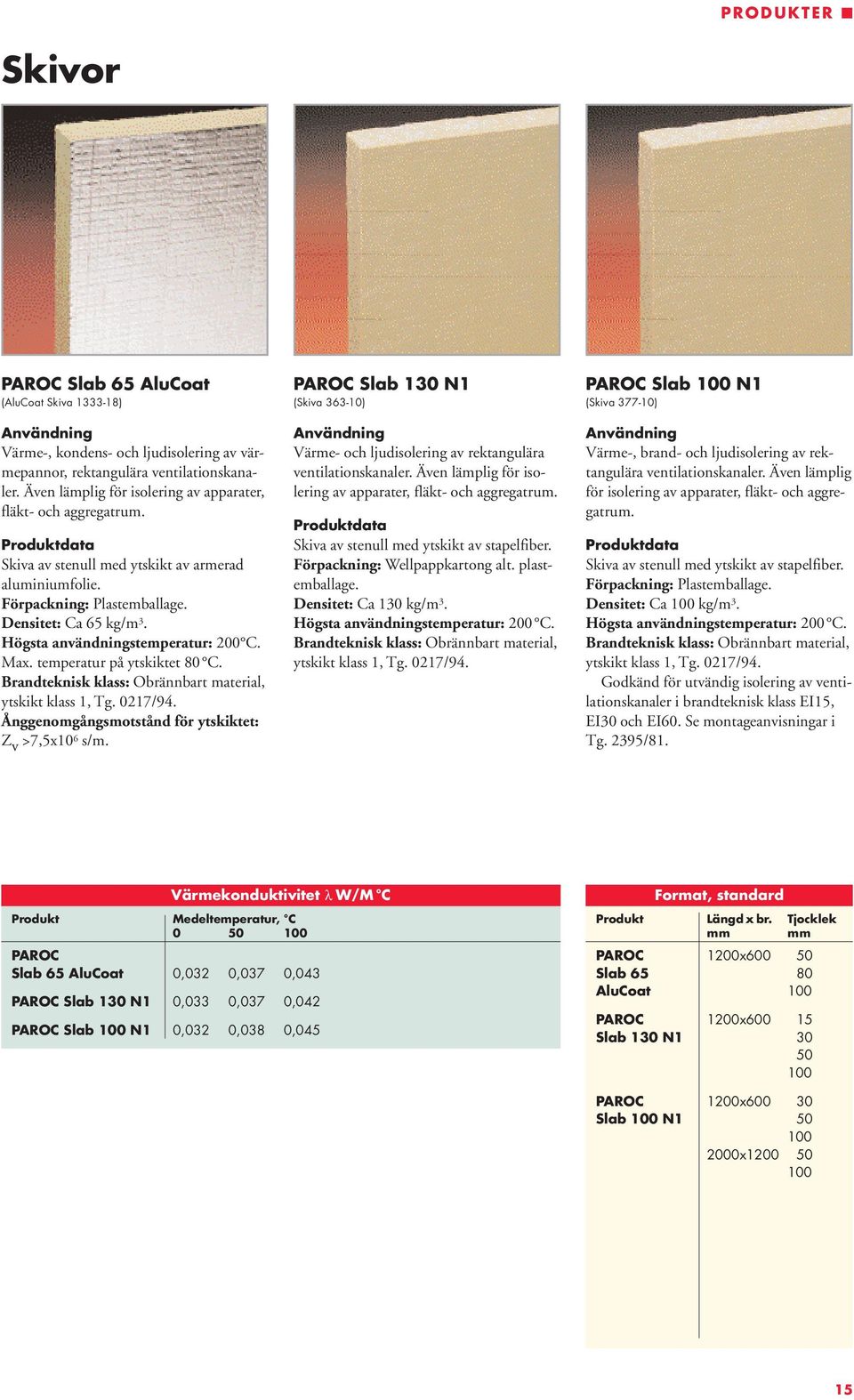

15 PRODUKTER Skivor Slab 65 AluCoat (AluCoat Skiva ) Värme-, kondens- och ljudisolering av värmepannor, rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull med ytskikt av armerad aluminiumfolie. Förpackning: Plastemballage. Densitet: Ca 65 kg/m 3. Max. temperatur på ytskiktet 80 C. Ånggenomgångsmotstånd för ytskiktet: Z v >7,5x10 6 s/m. Slab 130 N1 (Skiva ) Värme- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull med ytskikt av stapelfiber. Förpackning: Wellpappkartong alt. plastemballage. Densitet: Ca 130 kg/m 3. Slab N1 (Skiva ) Värme-, brand- och ljudisolering av rektangulära ventilationskanaler. Även lämplig för isolering av apparater, fläkt- och aggregatrum. Skiva av stenull med ytskikt av stapelfiber. Förpackning: Plastemballage. Densitet: Ca kg/m 3. EI30 och EI60. Se montageanvisningar i Tg. 2395/81. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C 0 50 Slab 65 AluCoat 0,032 0,037 0,043 Slab 130 N1 0,033 0,037 0,042 Slab N1 0,032 0,038 0,045 Format, standard Produkt Längd x br. Tjocklek 1200x Slab AluCoat 1200x Slab 130 N x Slab N x

16 PRODUKTER Lamellmatta och Filt Lamella Mat 35 AluCoat (AluCoat Lamellmatta ) En lätt och formstabil matta avsedd för värme- och kondensisolering av rörledningar och ventilationskanaler. Kantställda stenullslameller med ytskikt av armerad aluminiumfolie. Förpackning: Plastsäck. Densitet: Ca 35 kg/m 3. Max. temperatur på al.folien 80 C. Loose Wool NO (Filt ) Stoppningsisolering av ugnar, kassaskåp, branddörrar, rökkanaler. Stenull utan bindemedel. Förpackning: Plastförpackning. Densitet: I förpackningen ca 110 kg/m 3. Kan stoppas till densiteter kg/m 3. Värmekonduktivitet λ W/M C Produkt Medeltemperatur, C Lamella Mat 35 AluCoat 0,034 0,045 0,056 Loose Wool NO i densitet: 80 kg/m 3 0,032 0,039 0,046 0,055 kg/m 3 0,032 0,038 0,045 0,053 0,063 0,088 0, kg/m 3 0,033 0,038 0,044 0,050 0,056 0,073 0,097 Format, standard Produkt Längd x br. Tjocklek 00x0 20 Lamella Mat 8000x AluCoat 6000x x x x x0 Loose Innehåller ca 14 kg per Wool NO förpackning 16

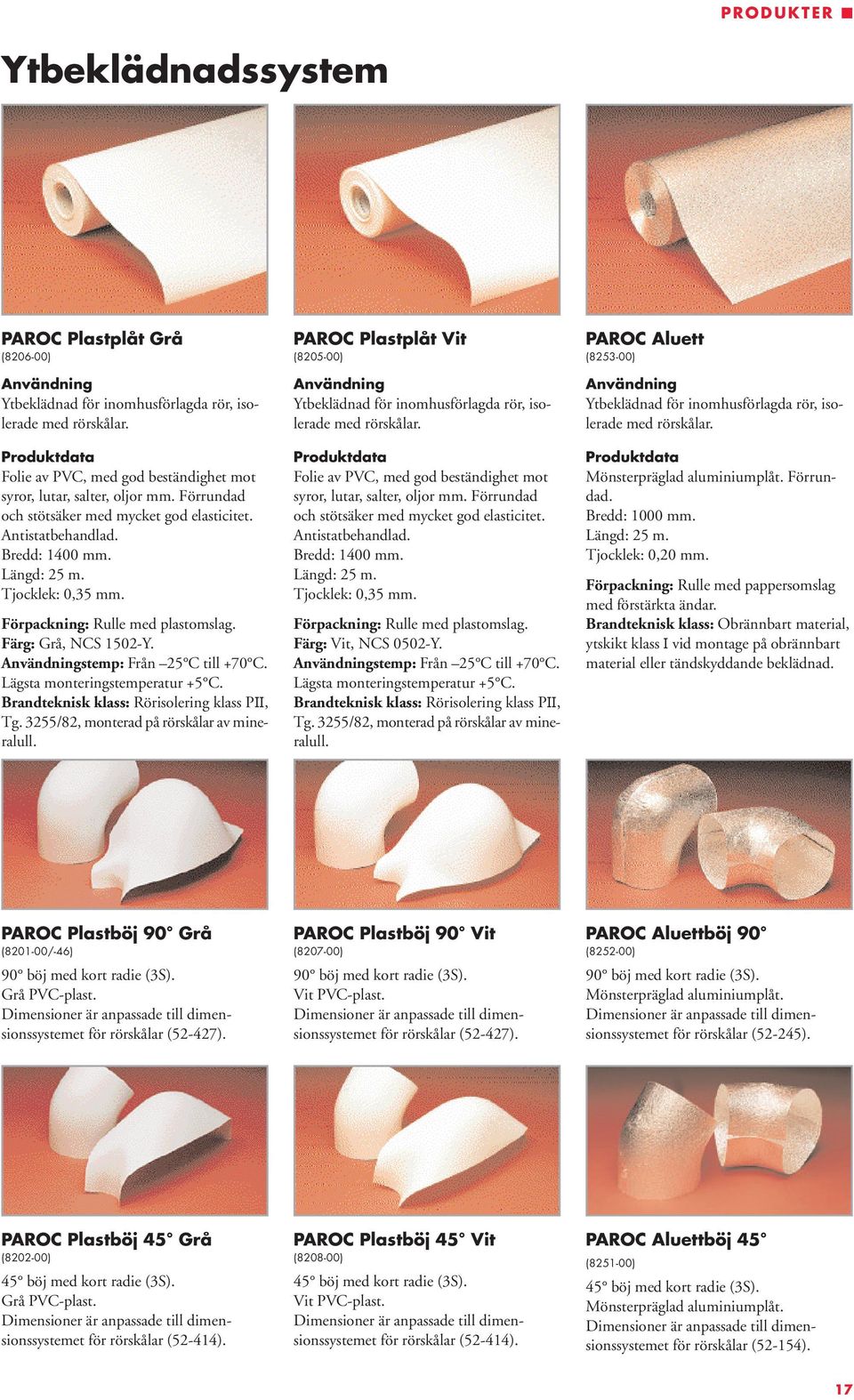

17 PRODUKTER Ytbeklädnadssystem Plastplåt Grå ( ) Ytbeklädnad för inomhusförlagda rör, isolerade med rörskålar. Folie av PVC, med god beständighet mot syror, lutar, salter, oljor. Förrundad och stötsäker med mycket god elasticitet. Antistatbehandlad. Bredd: Längd: 25 m. Tjocklek: 0,35. Förpackning: Rulle med plastomslag. Färg: Grå, NCS 1502-Y. stemp: Från 25 C till +70 C. Lägsta monteringstemperatur +5 C. Brandteknisk klass: Rörisolering klass PII, Tg. 3255/82, monterad på rörskålar av mineralull. Plastplåt Vit ( ) Ytbeklädnad för inomhusförlagda rör, isolerade med rörskålar. Folie av PVC, med god beständighet mot syror, lutar, salter, oljor. Förrundad och stötsäker med mycket god elasticitet. Antistatbehandlad. Bredd: Längd: 25 m. Tjocklek: 0,35. Förpackning: Rulle med plastomslag. Färg: Vit, NCS 0502-Y. stemp: Från 25 C till +70 C. Lägsta monteringstemperatur +5 C. Brandteknisk klass: Rörisolering klass PII, Tg. 3255/82, monterad på rörskålar av mineralull. Aluett ( ) Ytbeklädnad för inomhusförlagda rör, isolerade med rörskålar. Mönsterpräglad aluminiumplåt. Förrundad. Bredd: 0. Längd: 25 m. Tjocklek: 0,20. Förpackning: Rulle med pappersomslag med förstärkta ändar. ytskikt klass I vid montage på obrännbart material eller tändskyddande beklädnad. Plastböj 90 Grå ( /-46) 90 böj med kort radie (3S). Grå PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-427). Plastböj 90 Vit ( ) 90 böj med kort radie (3S). Vit PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-427). Aluettböj 90 ( ) 90 böj med kort radie (3S). Mönsterpräglad aluminiumplåt. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-245). Plastböj 45 Grå ( ) 45 böj med kort radie (3S). Grå PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-414). Plastböj 45 Vit ( ) 45 böj med kort radie (3S). Vit PVC-plast. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-414). Aluettböj 45 ( ) 45 böj med kort radie (3S). Mönsterpräglad aluminiumplåt. Dimensioner är anpassade till dimensionssystemet för rörskålar (52-154). 17

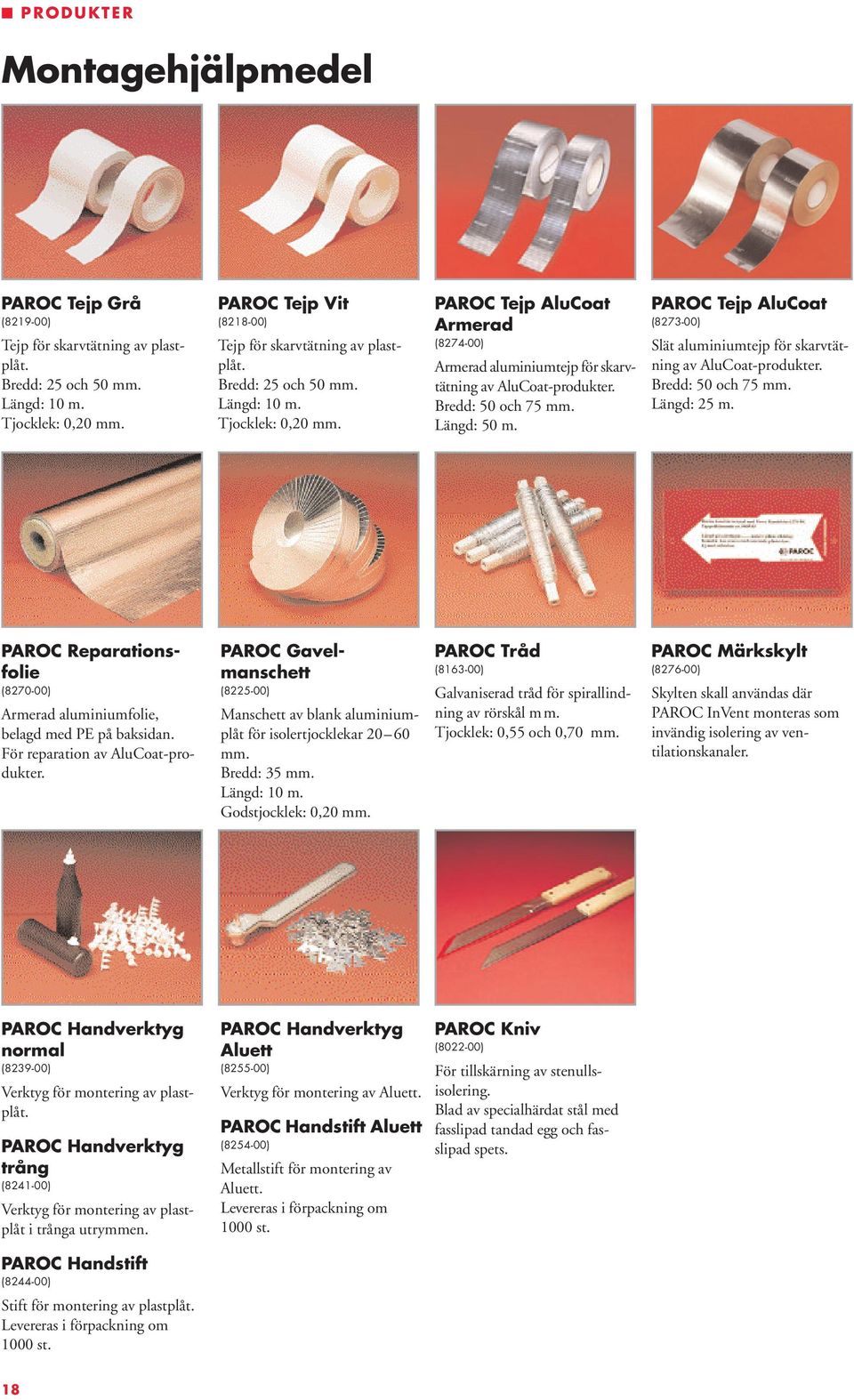

18 PRODUKTER Montagehjälpmedel Tejp Grå ( ) Tejp för skarvtätning av plastplåt. Bredd: 25 och 50. Längd: 10 m. Tjocklek: 0,20. Tejp Vit ( ) Tejp för skarvtätning av plastplåt. Bredd: 25 och 50. Längd: 10 m. Tjocklek: 0,20. Tejp AluCoat Armerad ( ) Armerad aluminiumtejp för skarvtätning av AluCoat-produkter. Bredd: 50 och 75. Längd: 50 m. Tejp AluCoat ( ) Slät aluminiumtejp för skarvtätning av AluCoat-produkter. Bredd: 50 och 75. Längd: 25 m. Reparationsfolie ( ) Armerad aluminiumfolie, belagd med PE på baksidan. För reparation av AluCoat-produkter. Gavelmanschett ( ) Manschett av blank aluminiumplåt för isolertjocklekar Bredd: 35. Längd: 10 m. Godstjocklek: 0,20. Tråd ( ) Galvaniserad tråd för spirallindning av rörskål. Tjocklek: 0,55 och 0,70. Märkskylt ( ) Skylten skall användas där InVent monteras som invändig isolering av ventilationskanaler. Handverktyg normal ( ) Verktyg för montering av plastplåt. Handverktyg trång ( ) Verktyg för montering av plastplåt i trånga utryen. Handverktyg Aluett ( ) Verktyg för montering av Aluett. Handstift Aluett ( ) Metallstift för montering av Aluett. Levereras i förpackning om 0 st. Kniv ( ) För tillskärning av stenullsisolering. Blad av specialhärdat stål med fasslipad tandad egg och fasslipad spets. Handstift ( ) Stift för montering av plastplåt. Levereras i förpackning om 0 st. 18
