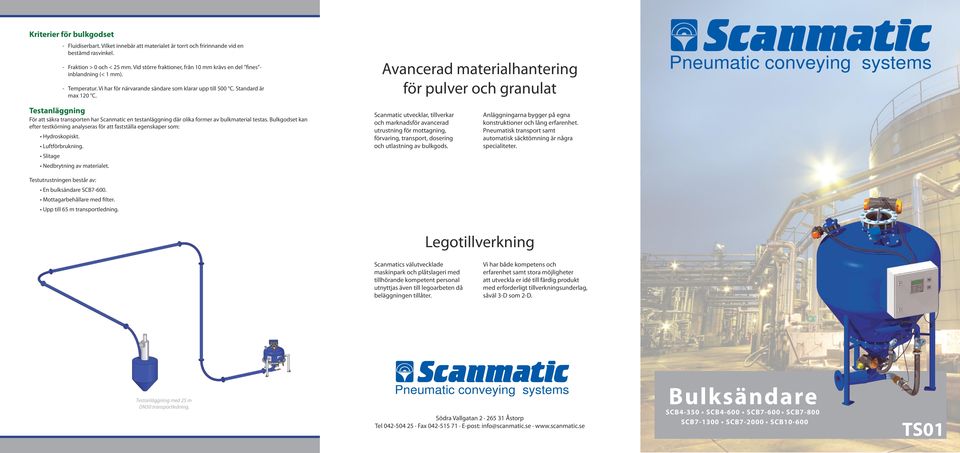

2 Kriterier för bulkgodset Fluidiserbart. Vilket innebär att materialet är torrt och fririnnande vid en bestämd rasvinkel. Fraktion > 0 och < 25 mm. Vid större fraktioner, från 10 mm krävs en del fines inblandning (< 1 mm). Temperatur. Vi har för närvarande sändare som klarar upp till 500 C. Standard är max 120 C. Avancerad materialhantering för pulver och granulat Pneumatic conveying systems Testanläggning För att säkra transporten har Scanmatic en testanläggning där olika former av bulkmaterial testas. Bulkgodset kan efter testkörning analyseras för att fastställa egenskaper som: Hydroskopiskt. Luftförbrukning. Slitage Nedbrytning av materialet. Testutrustningen består av: En bulksändare SCB7600. Mottagarbehållare med filter. Upp till 65 m transportledning. Scanmatic utvecklar, tillverkar och marknadsför avancerad utrustning för mottagning, förvaring, transport, dosering och utlastning av bulkgods. Anläggningarna bygger på egna konstruktioner och lång erfarenhet. Pneumatisk transport samt automatisk säcktömning är några specialiteter. Legotillverkning Scanmatics välutvecklade maskinpark och plåtslageri med tillhörande kompetent personal utnyttjas även till legoarbeten då beläggningen tillåter. Vi har både kompetens och erfarenhet samt stora möjligheter att utveckla er idé till färdig produkt med erforderligt tillverkningsunderlag, såväl 3D som 2D. Testanläggning med 25 m DN50 transportledning. Pneumatic conveying systems Södra Vallgatan Åstorp Tel Fax Epost: info@scanmatic.se Bulksändare SCB4350 SCB4600 SCB7600 SCB7800 SCB71300 SCB72000 SCB10600 TS01

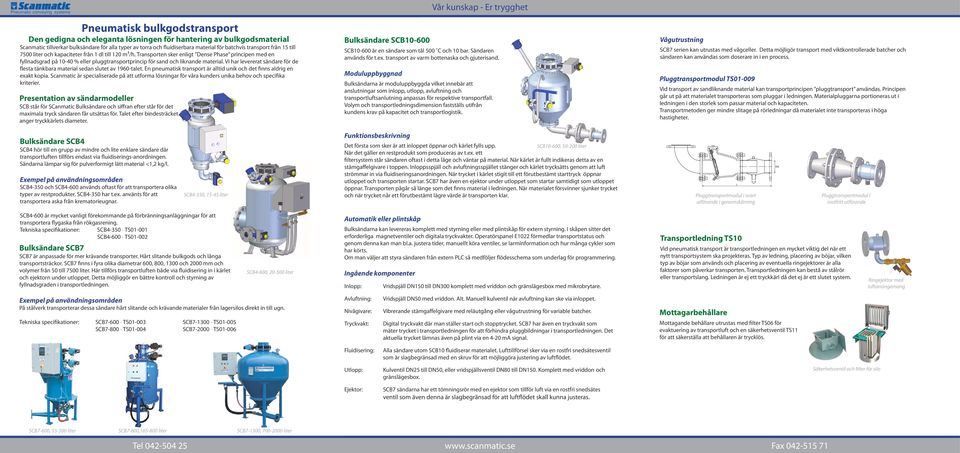

3 Pneumatic conveying systems Pneumatisk bulkgodstransport Den gedigna och eleganta lösningen för hantering av bulkgodsmaterial Scanmatic tillverkar bulksändare för alla typer av torra och fluidiserbara material för batchvis transport från 15 till 7500 liter och kapaciteter från 1 dl till 120 m3/h. Transporten sker enligt Dense Phase principen med en fyllnadsgrad på 1040 % eller pluggtransportprincip för sand och liknande material. Vi har levererat sändare för de flesta tänkbara material sedan slutet av 1960talet. En pneumatisk transport är alltid unik och det finns aldrig en exakt kopia. Scanmatic är specialiserade på att utforma lösningar för våra kunders unika behov och specifika kriterier. Presentation av sändarmodeller SCB står för SCanmatic Bulksändare och siffran efter står för det maximala tryck sändaren får utsättas för. Talet efter bindesträcket anger tryckkärlets diameter. Bulksändare SCB10600 Vår kunskap Er trygghet SCB10600 är en sändare som tål 500 C och 10 bar. Sändaren används för t.ex. transport av varm bottenaska och gjuterisand. Moduluppbyggnad Bulksändarna är moduluppbyggda vilket innebär att anslutningar som inlopp, utlopp, avluftning och transportluftsanlutning anpassas för respektive transportfall. Volym och transportledningsdimension fastställs utifrån kundens krav på kapacitet och transportlogistik. Vågutrustning SCB7 serien kan utrustas med vågceller. Detta möjligör transport med viktkontrollerade batcher och sändaren kan användas som doserare in i en process. Pluggtransportmodul TS01009 Vid transport av sandliknande material kan transportprincipen pluggtransport användas. Principen går ut på att materialet transporteras som pluggar i ledningen. Materialpluggarna portioneras ut i ledningen i den storlek som passar material och kapaciteten. Transportmetoden ger mindre slitage på rörledningar då materialet inte transporteras i höga hastigheter. Bulksändare SCB4 SCB4 hör till en grupp av mindre och lite enklare sändare där transportluften tillförs endast via fluidiseringsanordningen. Sändarna lämpar sig för pulverformigt lätt material <1,2 kg/l. Exempel på användningsområden SCB4350 och SCB4600 används oftast för att transportera olika typer av restprodukter. SCB4350 har t.ex. använts för att transportera aska från krematorieugnar. SCB4350, 1545 liter Funktionsbeskrivning Det första som sker är att inloppet öppnar och kärlet fylls upp. SCB10600, liter När det gäller en restprodukt som produceras av t.ex. ett filtersystem står sändaren oftast i detta läge och väntar på material. När kärlet är fullt indikeras detta av en stämgaffelgivare i toppen. Inloppsspjäll och avluftningsspjället stänger och kärlet trycksätts genom att luft strömmar in via fluidiseringsanordningen. När trycket i kärlet stigit till ett förutbestämt starttryck öppnar utloppet och transporten startar. SCB7 har även en ejektor under utloppet som startar samtidigt som utloppet öppnar. Transporten pågår så länge som det finns material i ledningen. När materialet försvinner sjunker trycket och när trycket når ett förutbestämt lägre värde är transporten klar. Pluggtransportmodul i svart utförande i genomskärning L R1" DN Pluggtransportmodul i rostfritt utförande SCB4600 är mycket vanligt förekommande på förbränningsanläggningar för att transportera flygaska från rökgasrening. Tekniska specifikationer: SCB4350 TS01001 SCB4600 TS01002 Bulksändare SCB7 SCB7 är anpassade för mer krävande transporter. Hårt slitande bulkgods och långa transportsträckor. SCB7 finns i fyra olika diametrar 600, 800, 1300 och 2000 mm och volymer från 50 till 7500 liter. Här tillförs transportluften både via fluidisering in i kärlet och ejektorn under utloppet. Detta möjliggör en bättre kontroll och styrning av fyllnadsgraden i transportledningen. SCB4600, liter Automatik eller plintskåp Bulksändarna kan levereras komplett med styrning eller med plintskåp för extern styrning. I skåpen sitter det erforderliga magnetventiler och digitala tryckvakter. Operatörspanel E1022 förmedlar transportstatus och genom denna kan man bl.a. justera tider, manuellt köra ventiler, se larminformation och hur många cykler som har körts. Om man väljer att styra sändaren från extern PLC så medföljer flödesschema som underlag för programmering. Ingående komponenter Inlopp: Vridspjäll DN150 till DN300 komplett med vriddon och gränslägesbox med mikrobrytare. Transportledning TS10 Vid pneumatisk transport är transportledningen en mycket viktig del när ett nytt transportsystem ska projekteras. Typ av ledning, placering av böjar, vilken typ av böjar som används och placering av eventuella ringejektorer är alla faktorer som påverkar transporten. Transportledningen kan bestå av stålrör eller transportslang. Ledningen är ej ett tryckkärl då det ej är ett slutet system. Ringejektor med luftarrangemang Exempel på användningsområden På stålverk transporterar dessa sändare hårt slitande och krävande materialer från lagersilos direkt in till ugn. Tekniska specifikationer: SCB7600 TS01003 SCB71300 TS01005 SCB7800 TS01004 SCB72000 TS01006 Avluftning: Nivågivare: Tryckvakt: Vridspjäll DN50 med vriddon. Alt. Manuell kulventil när avluftning kan ske via inloppet. Vibrerande stämgaffelgivare med reläutgång eller vågutrustning för variable batcher. Digital tryckvakt där man ställer start och stopptrycket. SCB7 har även en tryckvakt som mäter trycket i transportledningen för att förhindra pluggbildningar i transportledningen. Det aktuella trycket lämnas även på plint via en 420 ma signal. Mottagarbehållare Mottagande behållare utrustas med filter TS06 för evaktuering av transportluft och en säkerhetsventil TS11 för att säkerställa att behållaren är trycklös. Fluidisering: Alla sändare utom SCB10 fluidiserar materialet. Lufttillförsel sker via en rostfri snedsätesventil som är slagbegränsad med en skruv för att möjliggöra justering av luftflödet. Utlopp: Ejektor: Kulventil DN25 till DN50, eller vridspjällsventil DN80 till DN150. Komplett med vriddon och gränslägesbox. SCB7 sändarna har ett tömningsrör med en ejektor som tillför luft via en rostfri snedsätes ventil som även denna är slagbegränsad för att luftflödet skall kunna justeras. Säkerhetsventil och filter för silo SCB7600, liter SCB7800, liter SCB71300, liter Tel Fax

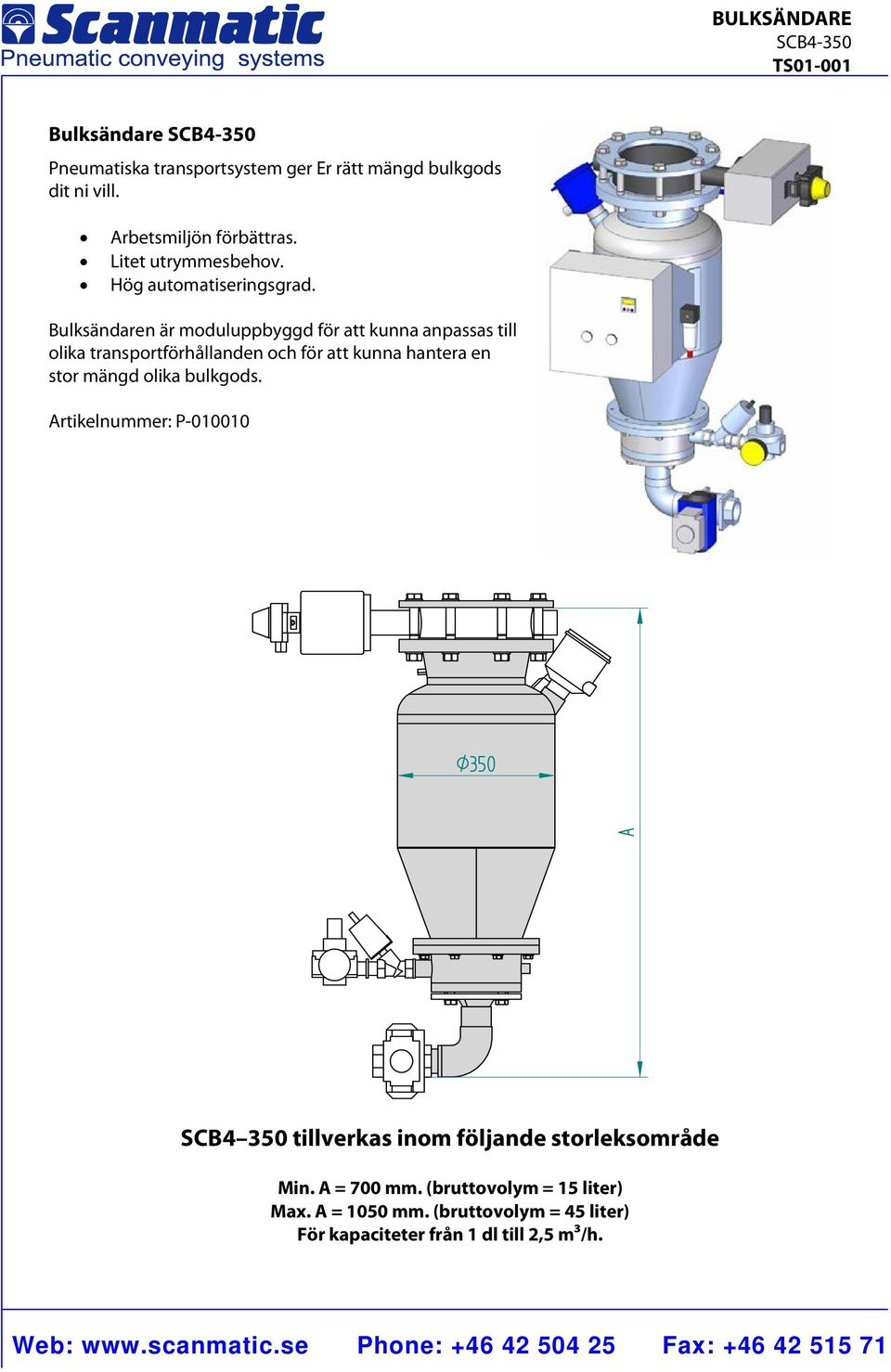

4 A BULKSÄNDARE SCB4350 TS01001 Bulksändare SCB4350 Pneumatiska transportsystem ger Er rätt mängd bulkgods dit ni vill. Arbetsmiljön förbättras. Litet utrymmesbehov. Hög automatiseringsgrad. Bulksändaren är moduluppbyggd för att kunna anpassas till olika transportförhållanden och för att kunna hantera en stor mängd olika bulkgods. Artikelnummer: P Ø350 SCB4 350 tillverkas inom följande storleksområde Min. A = 700 mm. (bruttovolym = 15 liter) Max. A = 1050 mm. (bruttovolym = 45 liter) För kapaciteter från 1 dl till 2,5 m3/h.

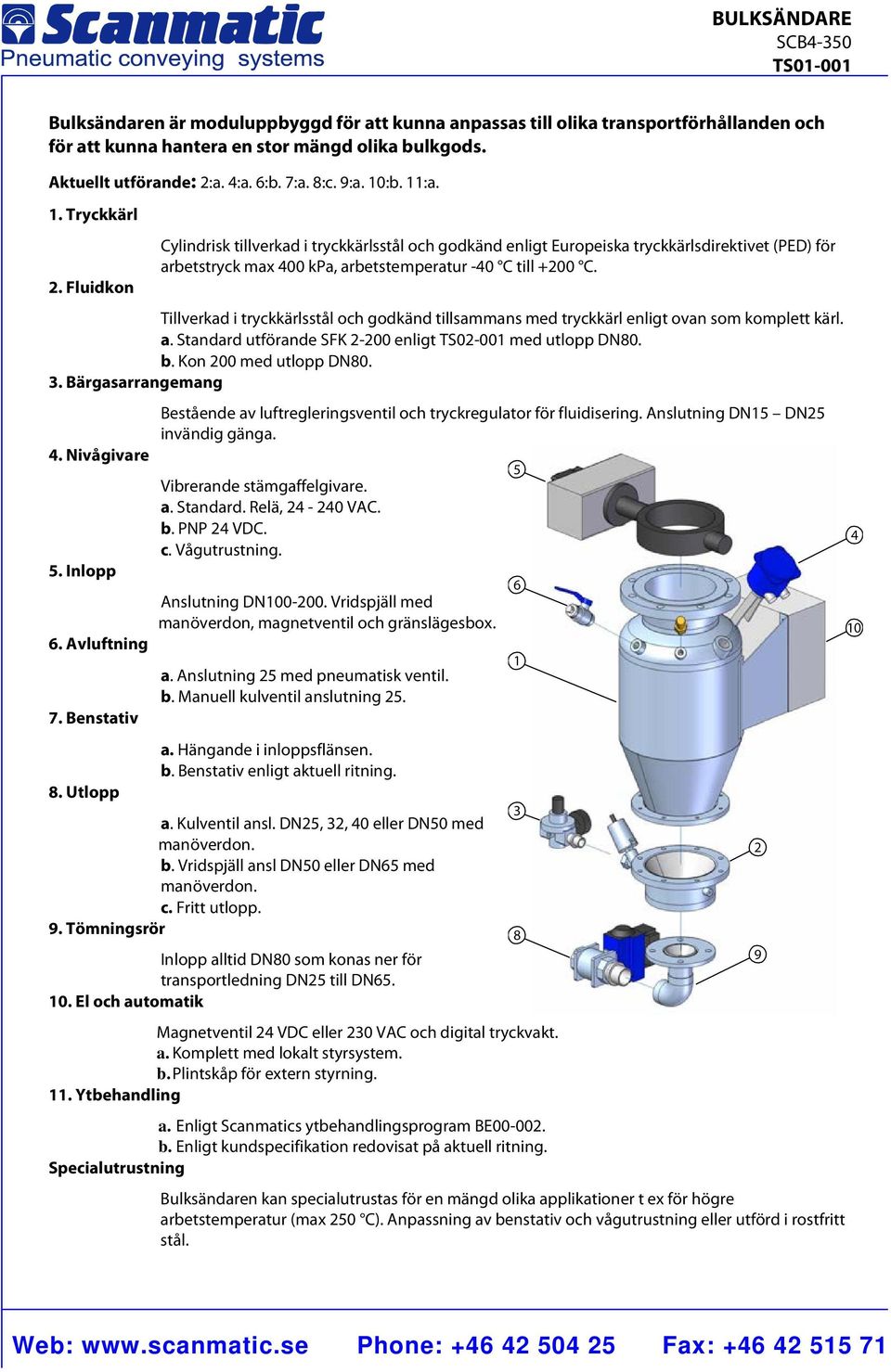

5 BULKSÄNDARE SCB4350 TS01001 Bulksändaren är moduluppbyggd för att kunna anpassas till olika transportförhållanden och för att kunna hantera en stor mängd olika bulkgods. Aktuellt utförande: 2:a. 4:a. 6:b. 7:a. 8:c. 9:a. 10:b. 11:a. 1. Tryckkärl 2. Fluidkon Cylindrisk tillverkad i tryckkärlsstål och godkänd enligt Europeiska tryckkärlsdirektivet (PED) för arbetstryck max 400 kpa, arbetstemperatur 40 C till +200 C. Tillverkad i tryckkärlsstål och godkänd tillsammans med tryckkärl enligt ovan som komplett kärl. a. Standard utförande SFK 2200 enligt TS02001 med utlopp DN80. b. Kon 200 med utlopp DN Bärgasarrangemang 4. Nivågivare 5. Inlopp 6. Avluftning 7. Benstativ 8. Utlopp Bestående av luftregleringsventil och tryckregulator för fluidisering. Anslutning DN15 DN25 invändig gänga. Vibrerande stämgaffelgivare. a. Standard. Relä, VAC. b. PNP 24 VDC. c. Vågutrustning. Anslutning DN Vridspjäll med manöverdon, magnetventil och gränslägesbox. a. Anslutning 25 med pneumatisk ventil. b. Manuell kulventil anslutning 25. a. Hängande i inloppsflänsen. b. Benstativ enligt aktuell ritning. a. Kulventil ansl. DN25, 32, 40 eller DN50 med manöverdon. b. Vridspjäll ansl DN50 eller DN65 med manöverdon. c. Fritt utlopp. 9. Tömningsrör Inlopp alltid DN80 som konas ner för transportledning DN25 till DN El och automatik Magnetventil 24 VDC eller 230 VAC och digital tryckvakt. a. Komplett med lokalt styrsystem. b. Plintskåp för extern styrning. 11. Ytbehandling a. Enligt Scanmatics ytbehandlingsprogram BE b. Enligt kundspecifikation redovisat på aktuell ritning. Specialutrustning Bulksändaren kan specialutrustas för en mängd olika applikationer t ex för högre arbetstemperatur (max 250 C). Anpassning av benstativ och vågutrustning eller utförd i rostfritt stål

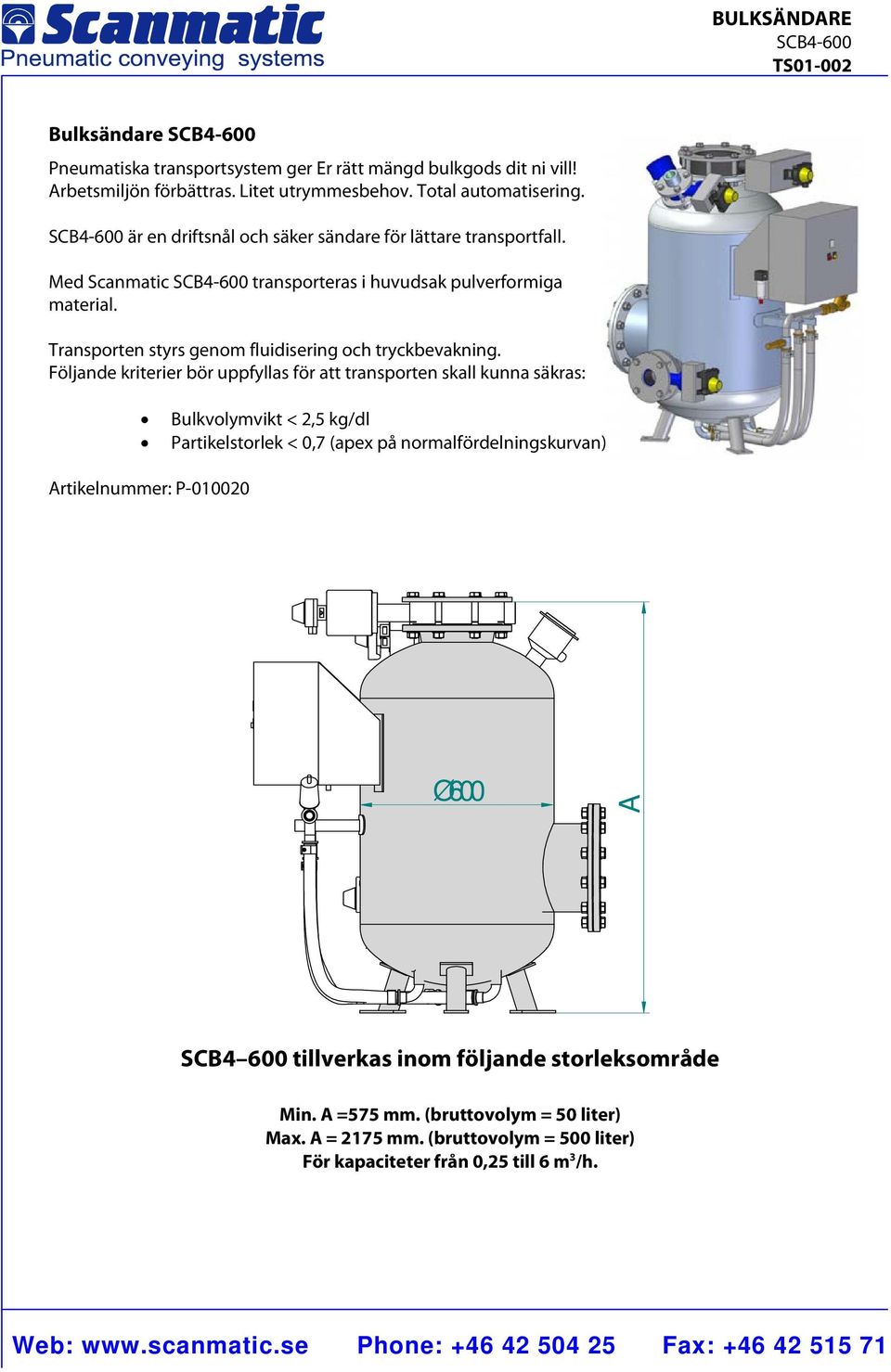

6 BULKSÄNDARE SCB4600 TS01002 Bulksändare SCB4600 Pneumatiska transportsystem ger Er rätt mängd bulkgods dit ni vill! Arbetsmiljön förbättras. Litet utrymmesbehov. Total automatisering. SCB4600 är en driftsnål och säker sändare för lättare transportfall. Med Scanmatic SCB4600 transporteras i huvudsak pulverformiga material. Transporten styrs genom fluidisering och tryckbevakning. Följande kriterier bör uppfyllas för att transporten skall kunna säkras: Bulkvolymvikt < 2,5 kg/dl Partikelstorlek < 0,7 (apex på normalfördelningskurvan) Artikelnummer: P Ø600 A SCB4 600 tillverkas inom följande storleksområde Min. A =575 mm. (bruttovolym = 50 liter) Max. A = 2175 mm. (bruttovolym = 500 liter) För kapaciteter från 0,25 till 6 m 3 /h.

7 BULKSÄNDARE SCB4600 TS01002 Aktuellt utförande: 2:a. 3:a. 4:a. 5:b. 6:a. 7:a. 8:a. 9:b. 10:a 1. Tryckkärl: Cylindrisk tillverkad i tryckkärlsstål och godkänd enligt Europeiska tryckkärlsdirektivet (PED) för arbetstryck max 400 kpa, arbetstemperatur 20 C till +200 C 2. Bärgasarrangemang Bestående av erforderliga rörledningar, luftregleringsventiler för fluidisering, samt backventiler, tryckregulator, manometrar och säkerhetsventil. a. Ansl. 25 med magnetventil. b. Special enligt aktuell ritning. 3. Nivågivare: a. Std VAC. b. PNP 24 VDC. c. Relä 230 VAC. d. Special enligt aktuell ritning. e. Vågutrustning 4. Inlopp: Ansl a. Std. med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 5. Avluftning: a. Kulventil ansl. 50 med pneumatiskt vriddon och magnetventil. b. Vridspjällventil med pneumatiskt vriddon och magnetventil. c. Handmanövrerad ansl. 25. d. Special enligt aktuell ritning. 6. Benstativ: 8 7 a. Tre ben från golv enligt aktuell ritning. b. Hängande från inloppsfläns. 7. Tömningsrör: a. Bottentömd. b. Topptömd. 8. Utloppsventil a. Std. spjällventil DN32DN80 med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 9. El och automatik: Med magnetventilpaket och tryckvakt a. Komplett med PLC styrning. b. Plintskåp. 10. Ytbehandling a. Standard enligt Scanmatic ytbehandlingsprogram BE b. Enligt kundspecifikation redovisat på aktuell ritning. Specialutrustning: Bulksändaren kan specialutrustas för en mängd olika appliceringar t.ex. för högre arbetstemperatur. (max 200 C). Anpassning av benstativ och vågutrustning, med produktberörda delar i rostfritt stål

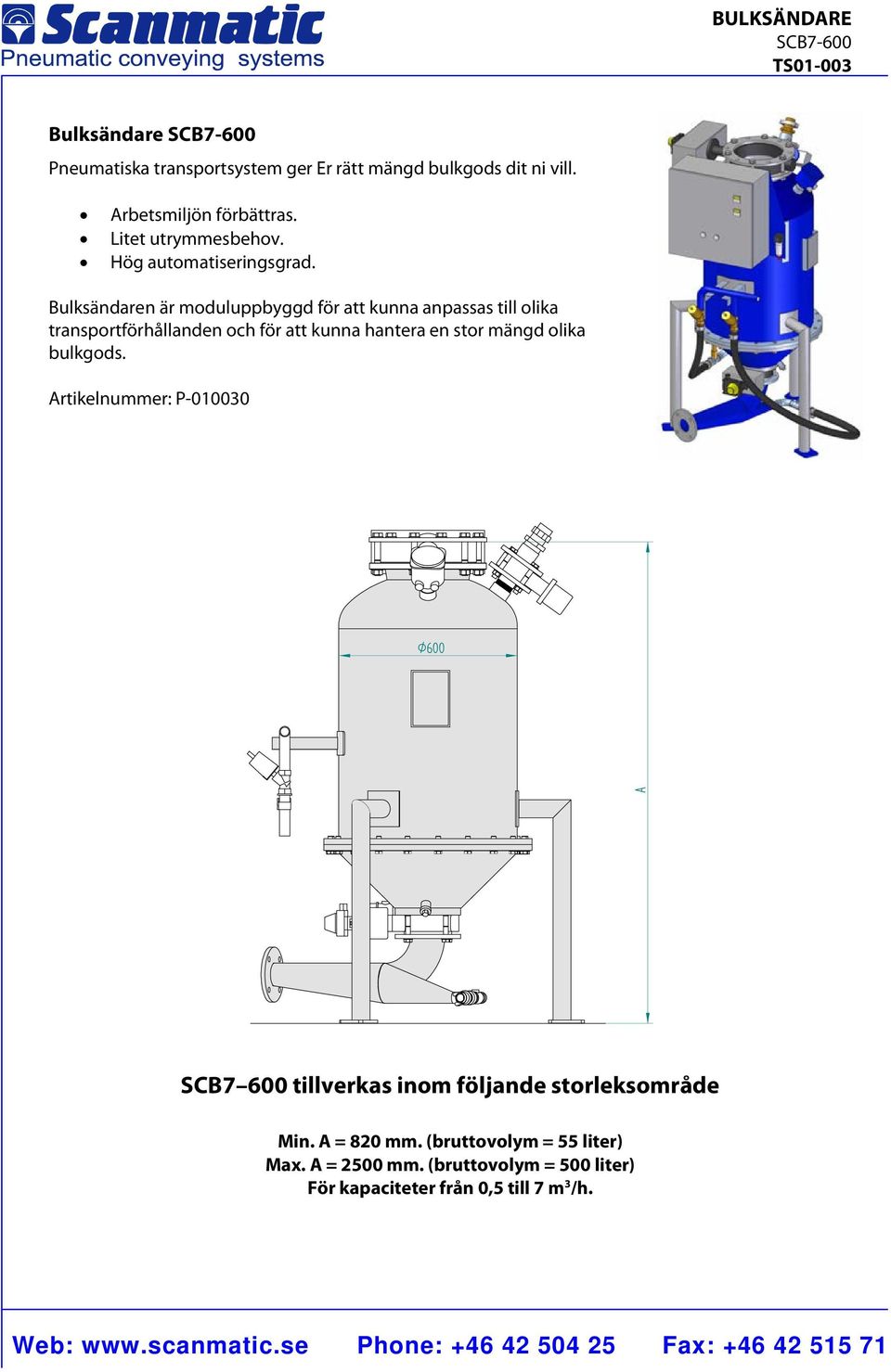

8 BULKSÄNDARE SCB7600 TS01003 Bulksändare SCB7600 Pneumatiska transportsystem ger Er rätt mängd bulkgods dit ni vill. Arbetsmiljön förbättras. Litet utrymmesbehov. Hög automatiseringsgrad. Bulksändaren är moduluppbyggd för att kunna anpassas till olika transportförhållanden och för att kunna hantera en stor mängd olika bulkgods. Artikelnummer: P Ø600 A SCB7 600 tillverkas inom följande storleksområde Min. A = 820 mm. (bruttovolym = 55 liter) Max. A = 2500 mm. (bruttovolym = 500 liter) För kapaciteter från 0,5 till 7 m 3 /h.

9 BULKSÄNDARE SCB7600 TS01003 Aktuellt utförande: 2:a. 3:a. 4:a. 5:a. 6:c. 7:a. 8:a. 9:a. 10:a. 11:a. 1. Tryckkärl: Cylindrisk tillverkad i tryckkärlsstål och godkänd enligt Europeiska tryckkärlsdirektivet (PED) för arbetstryck max 700 kpa, arbetstemperatur 20 C till +200 C 2. Fluidkon: Tillverkad i tryckkärlsstål och godkänd tillsammans med tryckkärl enligt ovan. a. Std. utförande SFK2600 enligt TS02002 med utlopp 80/100/150. b. Kon 600 med utlopp 80/100/150. c. Special enligt aktuell ritning. 3. Bärgasarrangemang Bestående av erforderliga rörledningar, luftregleringsventiler för fluidisering, ejektor och renblåsning samt backventiler, tryckgivare, manometrar och säkerhetsventil. a. Ansl med magnetventil. b. Special enligt aktuell ritning. 4. Nivågivare: a. Std. relä VAC. b. PNP 24 VDC. c. Special enligt aktuell ritning. d. Vågutrustning. 5. Inlopp: Ansl a. Std. med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 6. Avluftning: a. Kulventil ansl. 50 med pneumatiskt vriddon och magnetventil. b. Vridspjällventil med pneumatiskt vriddon och magnetventil. c. Handmanövrerad ansl. 25. d. Special enligt aktuell ritning. 7. Benstativ: a. Tre ben från golv enligt aktuell ritning. b. Hängande från inloppsfläns. 8. Utlopp: a. Std. spjällventil 80/100/150 med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 9. Tömningsrör: a. Ansl enligt TS01008 b. Topptömd. c. Special enligt aktuell ritning. 10. El och automatik: Med magnetventilpaket och tryck och proppvakt a. Komplett med PLC och operatörspanel enligt TS b. Plintskåp. 11. Ytbehandling a. Standard enligt Scanmatics ytbehandlingsprogram BE b. Enligt kundspecifikation redovisat på aktuell ritning. Specialutrustning: Bulksändaren kan specialutrustas för en mängd olika appliceringar t.ex. för högre arbetstemperatur (max 200 C). Anpassning av benstativ och vågutrustning, med produktberörda delar i rostfritt stål

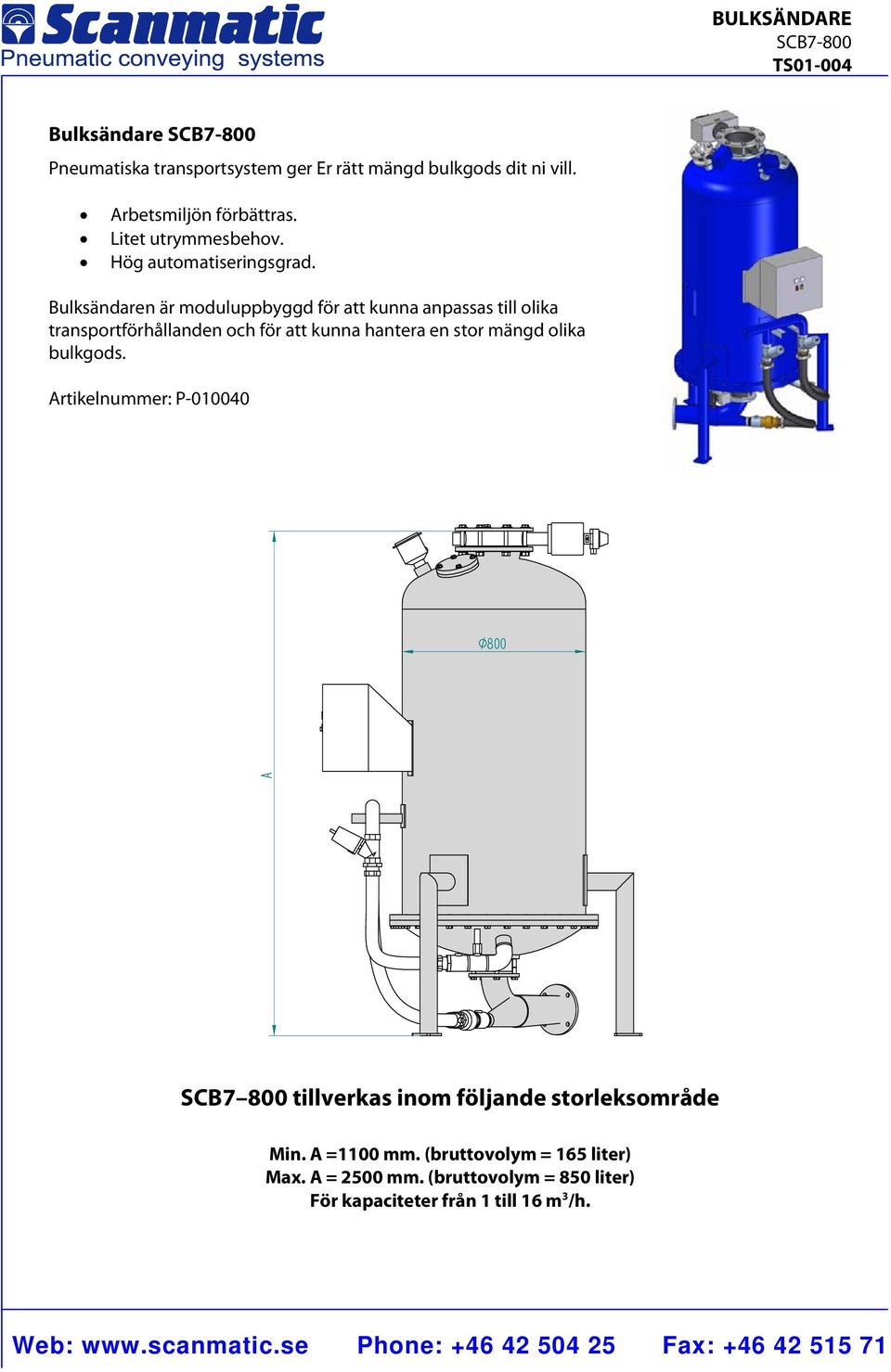

10 BULKSÄNDARE SCB7800 TS01004 Bulksändare SCB7800 Pneumatiska transportsystem ger Er rätt mängd bulkgods dit ni vill. Arbetsmiljön förbättras. Litet utrymmesbehov. Hög automatiseringsgrad. Bulksändaren är moduluppbyggd för att kunna anpassas till olika transportförhållanden och för att kunna hantera en stor mängd olika bulkgods. Artikelnummer: P Ø800 A SCB7 800 tillverkas inom följande storleksområde Min. A =1100 mm. (bruttovolym = 165 liter) Max. A = 2500 mm. (bruttovolym = 850 liter) För kapaciteter från 1 till 16 m 3 /h.

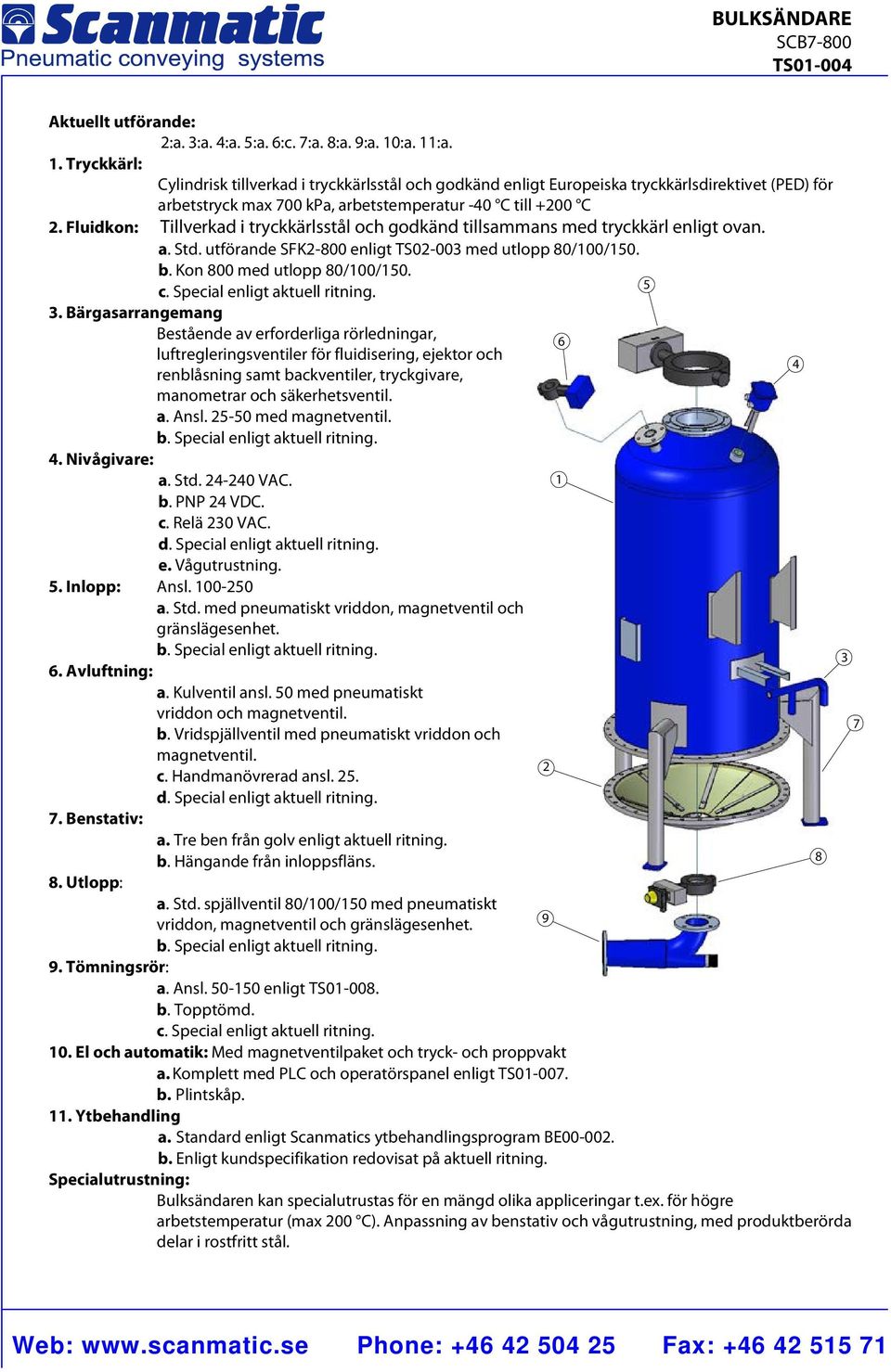

11 BULKSÄNDARE SCB7800 TS01004 Aktuellt utförande: 2:a. 3:a. 4:a. 5:a. 6:c. 7:a. 8:a. 9:a. 10:a. 11:a. 1. Tryckkärl: Cylindrisk tillverkad i tryckkärlsstål och godkänd enligt Europeiska tryckkärlsdirektivet (PED) för arbetstryck max 700 kpa, arbetstemperatur 40 C till +200 C 2. Fluidkon: Tillverkad i tryckkärlsstål och godkänd tillsammans med tryckkärl enligt ovan. a. Std. utförande SFK2800 enligt TS02003 med utlopp 80/100/150. b. Kon 800 med utlopp 80/100/150. c. Special enligt aktuell ritning. 3. Bärgasarrangemang Bestående av erforderliga rörledningar, luftregleringsventiler för fluidisering, ejektor och renblåsning samt backventiler, tryckgivare, manometrar och säkerhetsventil. a. Ansl med magnetventil. b. Special enligt aktuell ritning. 4. Nivågivare: a. Std VAC. b. PNP 24 VDC. c. Relä 230 VAC. d. Special enligt aktuell ritning. e. Vågutrustning. 5. Inlopp: Ansl a. Std. med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 6. Avluftning: a. Kulventil ansl. 50 med pneumatiskt vriddon och magnetventil. b. Vridspjällventil med pneumatiskt vriddon och magnetventil. c. Handmanövrerad ansl. 25. d. Special enligt aktuell ritning. 7. Benstativ: a. Tre ben från golv enligt aktuell ritning. b. Hängande från inloppsfläns. 8. Utlopp: a. Std. spjällventil 80/100/150 med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 9. Tömningsrör: a. Ansl enligt TS b. Topptömd. c. Special enligt aktuell ritning. 10. El och automatik: Med magnetventilpaket och tryck och proppvakt a. Komplett med PLC och operatörspanel enligt TS b. Plintskåp. 11. Ytbehandling a. Standard enligt Scanmatics ytbehandlingsprogram BE b. Enligt kundspecifikation redovisat på aktuell ritning. Specialutrustning: Bulksändaren kan specialutrustas för en mängd olika appliceringar t.ex. för högre arbetstemperatur (max 200 C). Anpassning av benstativ och vågutrustning, med produktberörda delar i rostfritt stål

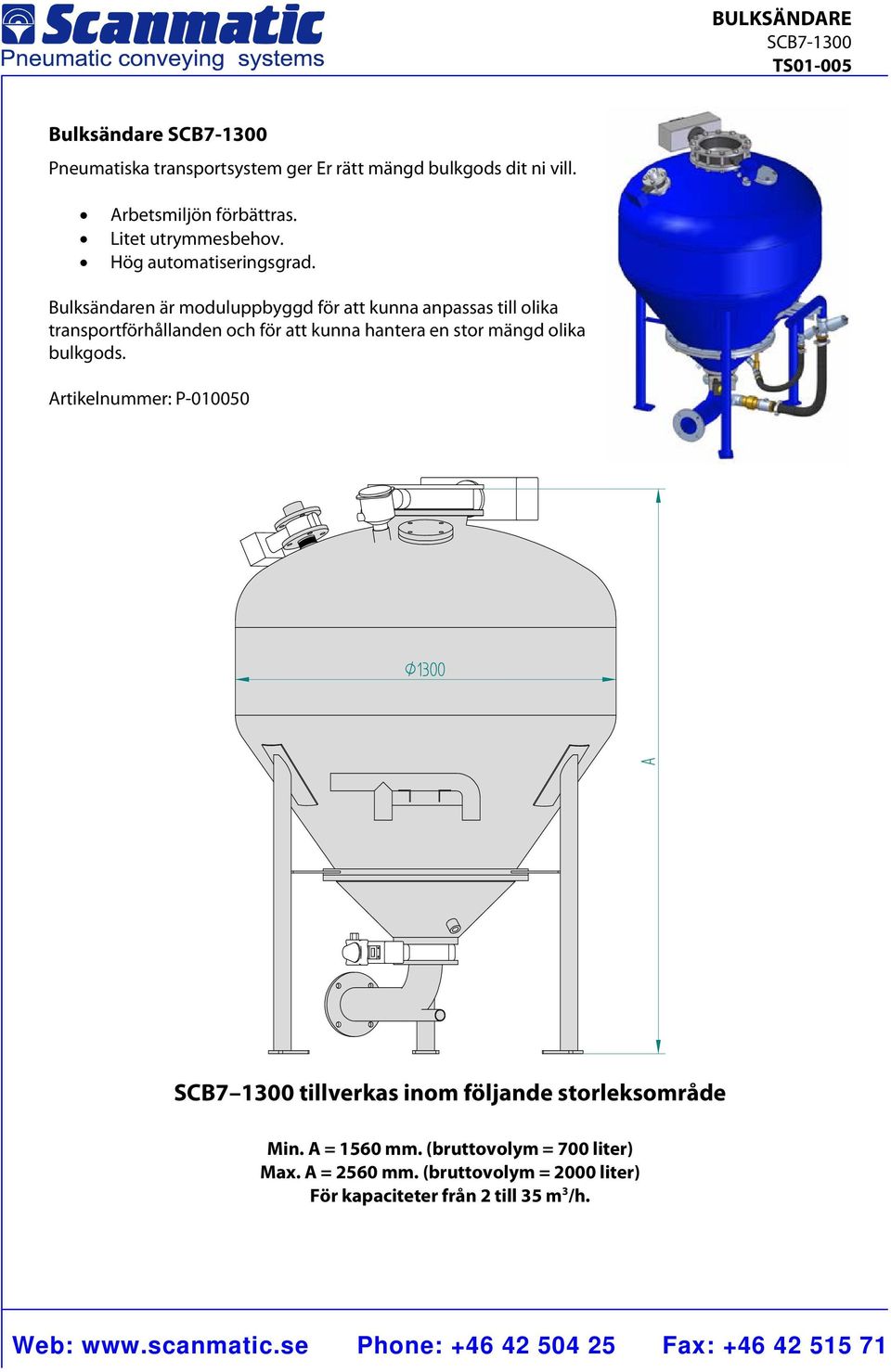

12 BULKSÄNDARE SCB71300 TS01005 Bulksändare SCB71300 Pneumatiska transportsystem ger Er rätt mängd bulkgods dit ni vill. Arbetsmiljön förbättras. Litet utrymmesbehov. Hög automatiseringsgrad. Bulksändaren är moduluppbyggd för att kunna anpassas till olika transportförhållanden och för att kunna hantera en stor mängd olika bulkgods. Artikelnummer: P Ø1300 A SCB tillverkas inom följande storleksområde Min. A = 1560 mm. (bruttovolym = 700 liter) Max. A = 2560 mm. (bruttovolym = 2000 liter) För kapaciteter från 2 till 35 m 3 /h.

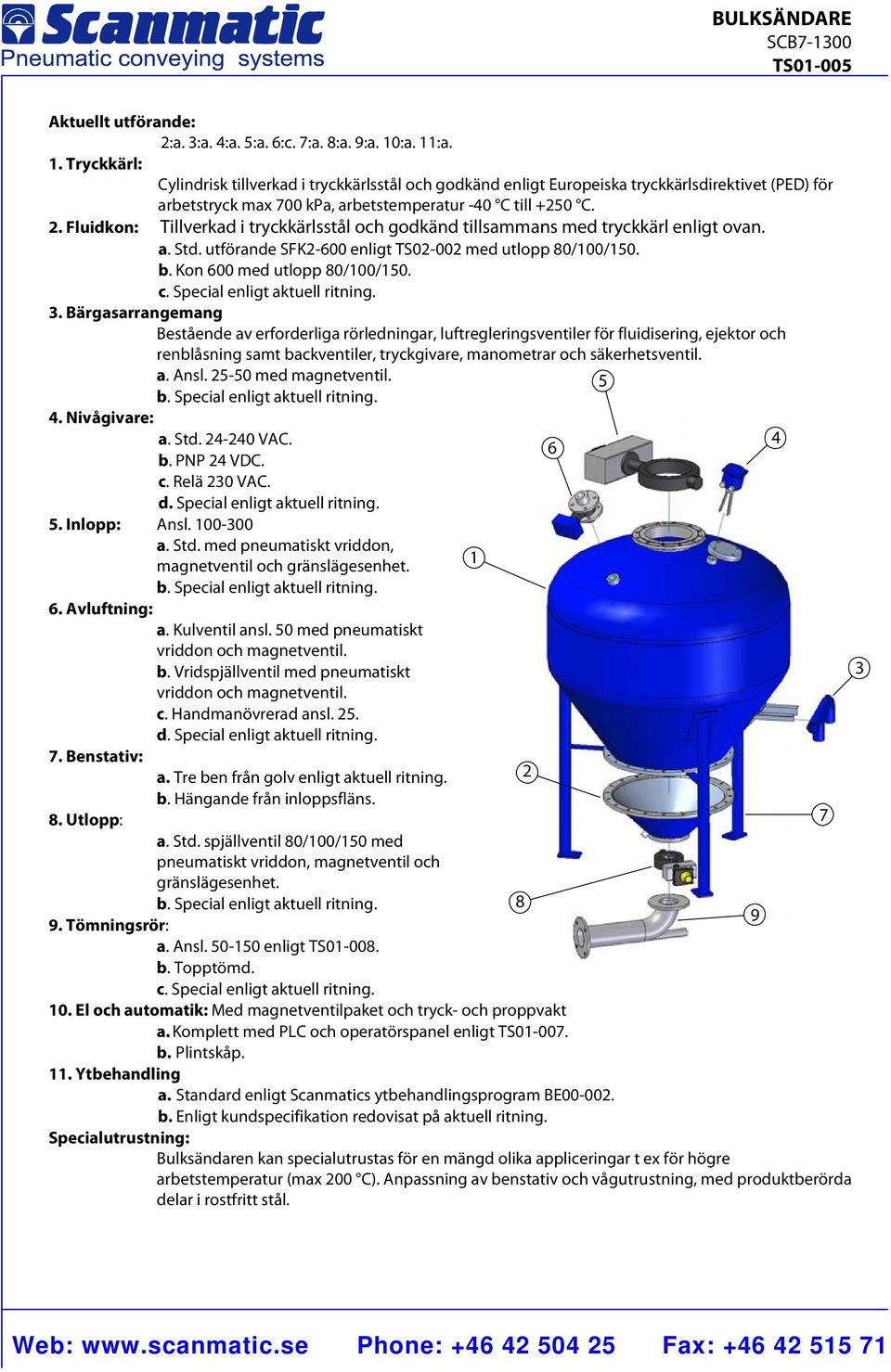

13 BULKSÄNDARE SCB71300 TS01005 Aktuellt utförande: 2:a. 3:a. 4:a. 5:a. 6:c. 7:a. 8:a. 9:a. 10:a. 11:a. 1. Tryckkärl: Cylindrisk tillverkad i tryckkärlsstål och godkänd enligt Europeiska tryckkärlsdirektivet (PED) för arbetstryck max 700 kpa, arbetstemperatur 40 C till +250 C. 2. Fluidkon: Tillverkad i tryckkärlsstål och godkänd tillsammans med tryckkärl enligt ovan. a. Std. utförande SFK2600 enligt TS02002 med utlopp 80/100/150. b. Kon 600 med utlopp 80/100/150. c. Special enligt aktuell ritning. 3. Bärgasarrangemang Bestående av erforderliga rörledningar, luftregleringsventiler för fluidisering, ejektor och renblåsning samt backventiler, tryckgivare, manometrar och säkerhetsventil. a. Ansl med magnetventil. b. Special enligt aktuell ritning. 4. Nivågivare: a. Std VAC. b. PNP 24 VDC. c. Relä 230 VAC. d. Special enligt aktuell ritning. 5. Inlopp: Ansl a. Std. med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 6. Avluftning: a. Kulventil ansl. 50 med pneumatiskt vriddon och magnetventil. b. Vridspjällventil med pneumatiskt vriddon och magnetventil. c. Handmanövrerad ansl. 25. d. Special enligt aktuell ritning. 7. Benstativ: a. Tre ben från golv enligt aktuell ritning. b. Hängande från inloppsfläns. 8. Utlopp: a. Std. spjällventil 80/100/150 med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 9. Tömningsrör: a. Ansl enligt TS b. Topptömd. c. Special enligt aktuell ritning. 10. El och automatik: Med magnetventilpaket och tryck och proppvakt a. Komplett med PLC och operatörspanel enligt TS b. Plintskåp. 11. Ytbehandling a. Standard enligt Scanmatics ytbehandlingsprogram BE b. Enligt kundspecifikation redovisat på aktuell ritning. Specialutrustning: Bulksändaren kan specialutrustas för en mängd olika appliceringar t ex för högre arbetstemperatur (max 200 C). Anpassning av benstativ och vågutrustning, med produktberörda delar i rostfritt stål

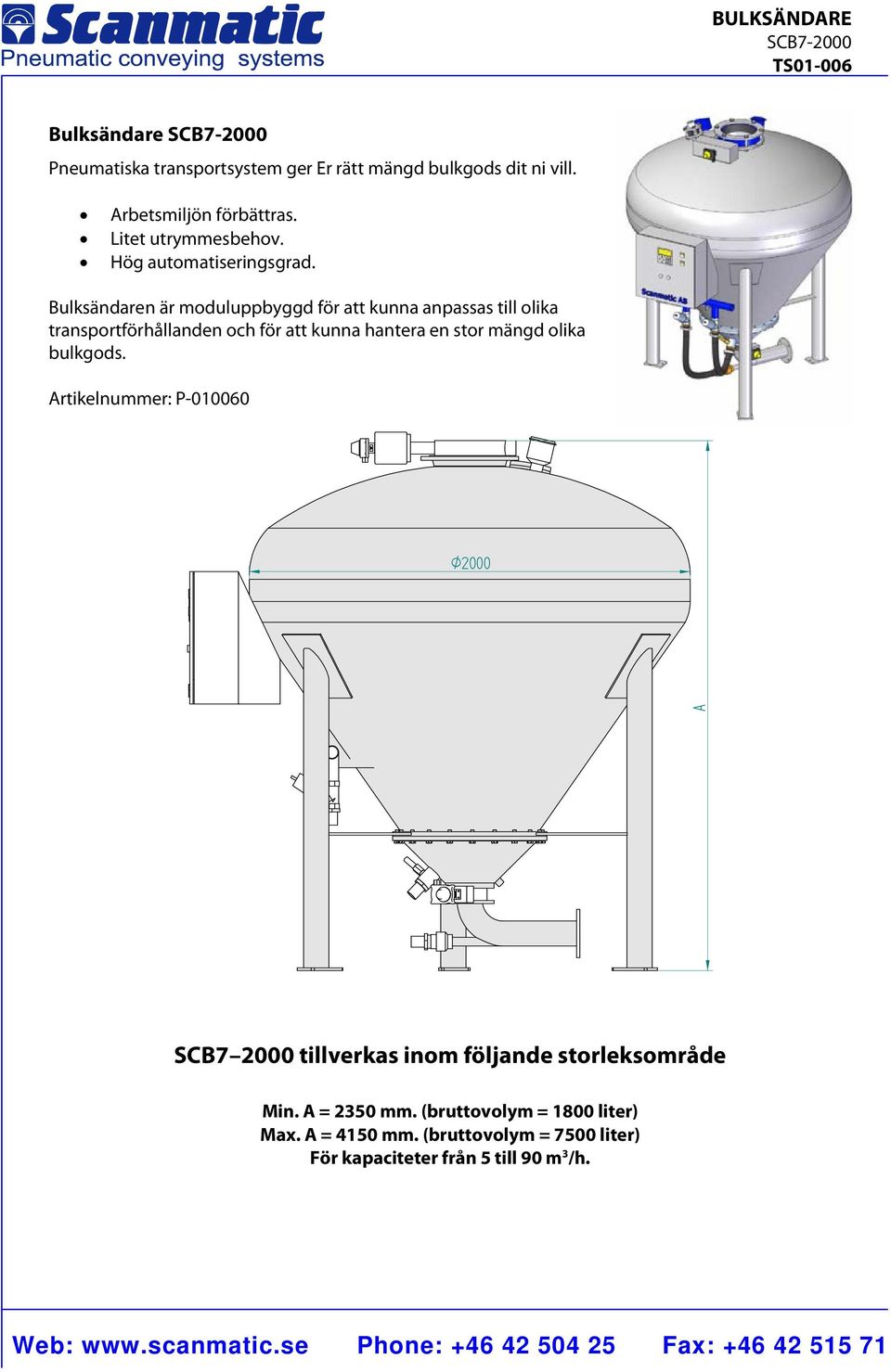

14 BULKSÄNDARE SCB72000 TS01006 Bulksändare SCB72000 Pneumatiska transportsystem ger Er rätt mängd bulkgods dit ni vill. Arbetsmiljön förbättras. Litet utrymmesbehov. Hög automatiseringsgrad. Bulksändaren är moduluppbyggd för att kunna anpassas till olika transportförhållanden och för att kunna hantera en stor mängd olika bulkgods. Artikelnummer: P Ø2000 A SCB tillverkas inom följande storleksområde Min. A = 2350 mm. (bruttovolym = 1800 liter) Max. A = 4150 mm. (bruttovolym = 7500 liter) För kapaciteter från 5 till 90 m 3 /h.

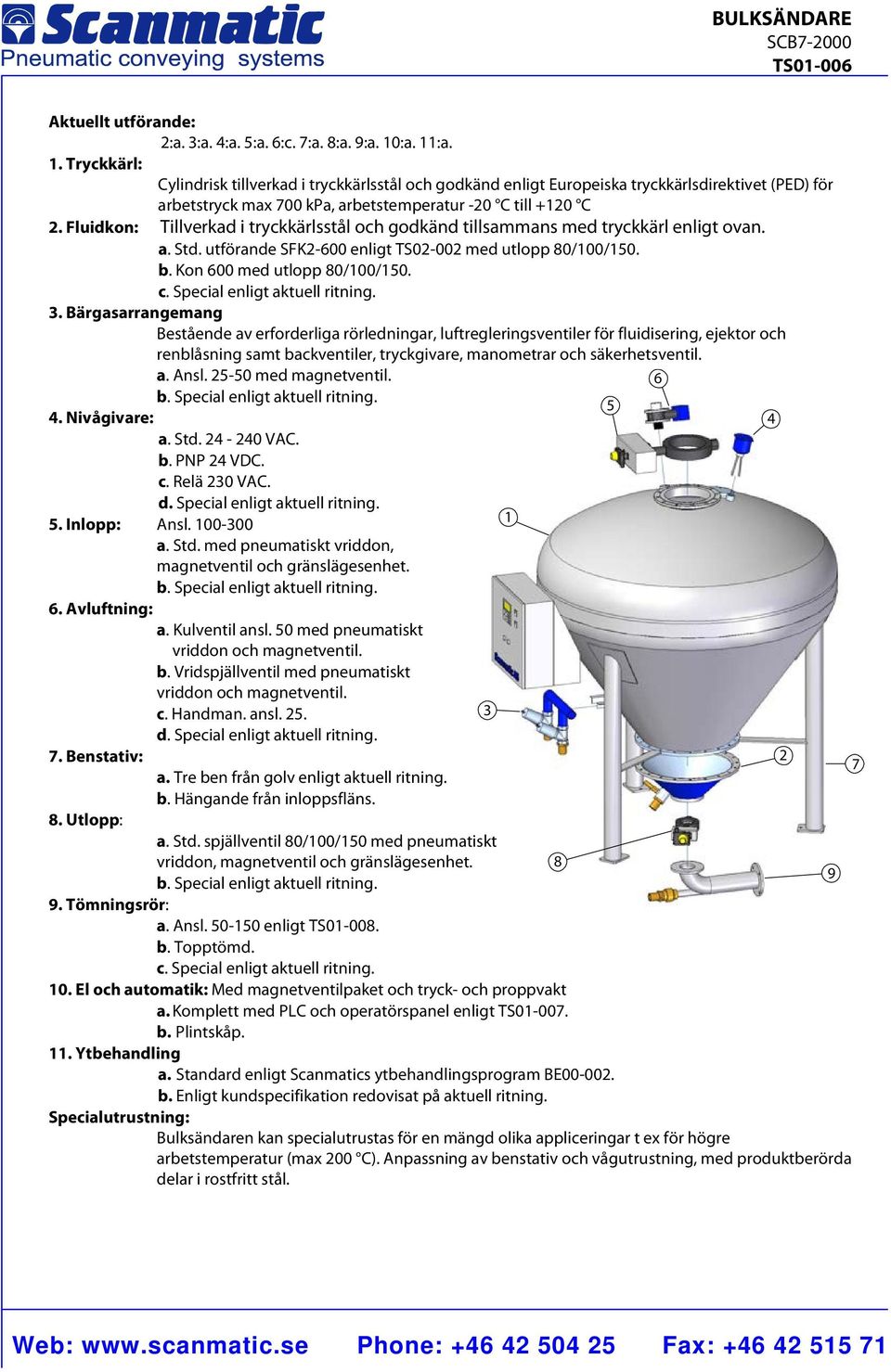

15 BULKSÄNDARE SCB72000 TS01006 Aktuellt utförande: 2:a. 3:a. 4:a. 5:a. 6:c. 7:a. 8:a. 9:a. 10:a. 11:a. 1. Tryckkärl: Cylindrisk tillverkad i tryckkärlsstål och godkänd enligt Europeiska tryckkärlsdirektivet (PED) för arbetstryck max 700 kpa, arbetstemperatur 20 C till +120 C 2. Fluidkon: Tillverkad i tryckkärlsstål och godkänd tillsammans med tryckkärl enligt ovan. a. Std. utförande SFK2600 enligt TS02002 med utlopp 80/100/150. b. Kon 600 med utlopp 80/100/150. c. Special enligt aktuell ritning. 3. Bärgasarrangemang Bestående av erforderliga rörledningar, luftregleringsventiler för fluidisering, ejektor och renblåsning samt backventiler, tryckgivare, manometrar och säkerhetsventil. a. Ansl med magnetventil. b. Special enligt aktuell ritning. 4. Nivågivare: a. Std VAC. b. PNP 24 VDC. c. Relä 230 VAC. d. Special enligt aktuell ritning. 5. Inlopp: Ansl a. Std. med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 6. Avluftning: a. Kulventil ansl. 50 med pneumatiskt vriddon och magnetventil. b. Vridspjällventil med pneumatiskt vriddon och magnetventil. c. Handman. ansl. 25. d. Special enligt aktuell ritning. 7. Benstativ: a. Tre ben från golv enligt aktuell ritning. b. Hängande från inloppsfläns. 8. Utlopp: a. Std. spjällventil 80/100/150 med pneumatiskt vriddon, magnetventil och gränslägesenhet. b. Special enligt aktuell ritning. 9. Tömningsrör: a. Ansl enligt TS b. Topptömd. c. Special enligt aktuell ritning. 10. El och automatik: Med magnetventilpaket och tryck och proppvakt a. Komplett med PLC och operatörspanel enligt TS b. Plintskåp. 11. Ytbehandling a. Standard enligt Scanmatics ytbehandlingsprogram BE b. Enligt kundspecifikation redovisat på aktuell ritning. Specialutrustning: Bulksändaren kan specialutrustas för en mängd olika appliceringar t ex för högre arbetstemperatur (max 200 C). Anpassning av benstativ och vågutrustning, med produktberörda delar i rostfritt stål

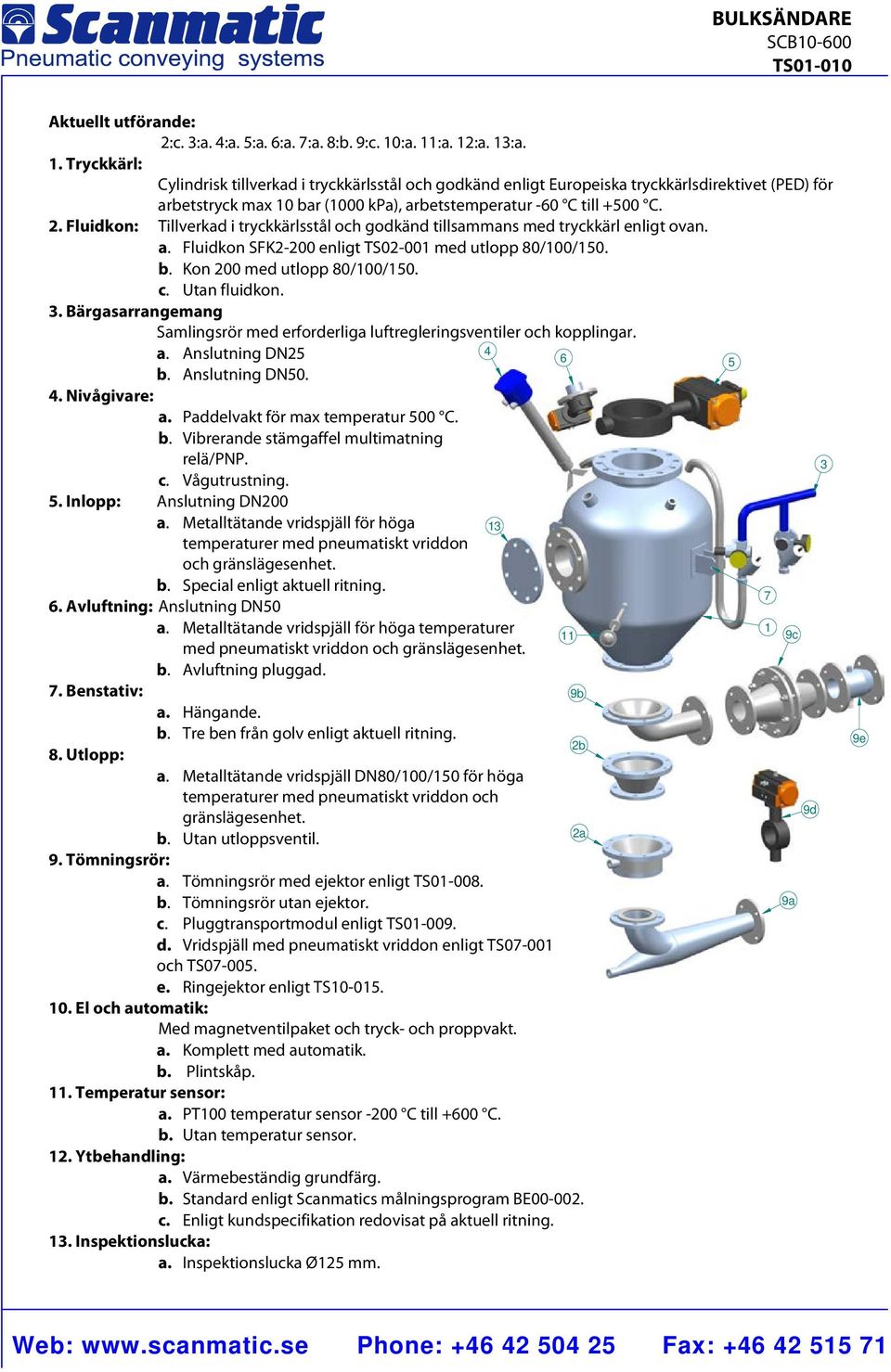

16 BULKSÄNDARE SCB10600 TS01010 Bulksändare SCB10600 Bulksändare för plugg transport som tål höga temperaturer max 500 C och högt tryck max 10 bar. Sändaren lämpar sig för transport av mycket varma material t.ex. bottenaska, flygaska och gjuterisand. Artikelnummer: P A Ø600 SCB tillverkas inom följande storleksområde Min. A = 615 mm. (bruttovolym = 50 liter) Max. A = 1500 mm. (bruttovolym = 300 liter) För kapaciteter upp till 10 m 3 /h.

17 BULKSÄNDARE SCB10600 TS01010 Aktuellt utförande: 2:c. 3:a. 4:a. 5:a. 6:a. 7:a. 8:b. 9:c. 10:a. 11:a. 12:a. 13:a. 1. Tryckkärl: Cylindrisk tillverkad i tryckkärlsstål och godkänd enligt Europeiska tryckkärlsdirektivet (PED) för arbetstryck max 10 bar (1000 kpa), arbetstemperatur 60 C till +500 C. 2. Fluidkon: Tillverkad i tryckkärlsstål och godkänd tillsammans med tryckkärl enligt ovan. a. Fluidkon SFK2200 enligt TS02001 med utlopp 80/100/150. b. Kon 200 med utlopp 80/100/150. c. Utan fluidkon. 3. Bärgasarrangemang Samlingsrör med erforderliga luftregleringsventiler och kopplingar. a. Anslutning DN25 b. Anslutning DN Nivågivare: a. Paddelvakt för max temperatur 500 C. b. Vibrerande stämgaffel multimatning relä/pnp. c. Vågutrustning. 5. Inlopp: Anslutning DN200 a. Metalltätande vridspjäll för höga temperaturer med pneumatiskt vriddon och gränslägesenhet. b. Special enligt aktuell ritning. 6. Avluftning: Anslutning DN50 7. Benstativ: a. Metalltätande vridspjäll för höga temperaturer med pneumatiskt vriddon och gränslägesenhet. b. Avluftning pluggad. a. Hängande. b. Tre ben från golv enligt aktuell ritning. 8. Utlopp: a. Metalltätande vridspjäll DN80/100/150 för höga temperaturer med pneumatiskt vriddon och gränslägesenhet. b. Utan utloppsventil. 9. Tömningsrör: a. Tömningsrör med ejektor enligt TS b. Tömningsrör utan ejektor. c. Pluggtransportmodul enligt TS d. Vridspjäll med pneumatiskt vriddon enligt TS07001 och TS e. Ringejektor enligt TS El och automatik: Med magnetventilpaket och tryck och proppvakt. a. Komplett med automatik. b. Plintskåp. 11. Temperatur sensor: a. PT100 temperatur sensor 200 C till +600 C. b. Utan temperatur sensor. 12. Ytbehandling: a. Värmebeständig grundfärg. b. Standard enligt Scanmatics målningsprogram BE c. Enligt kundspecifikation redovisat på aktuell ritning. 13. Inspektionslucka: a. Inspektionslucka Ø125 mm b 2b 2a c 9a 9d 3 9e

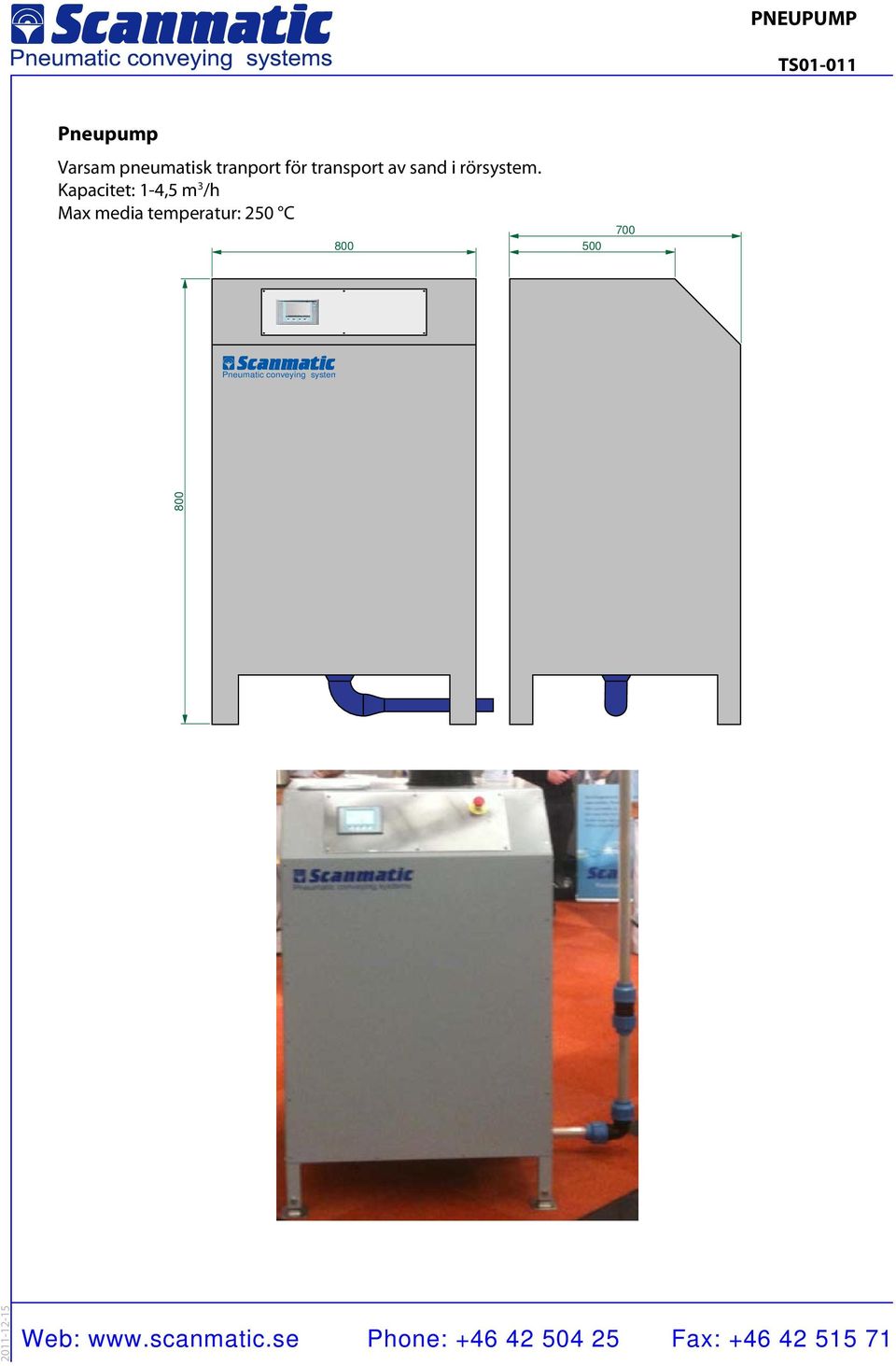

18 PNEUPUMP TS01011 Pneupump Varsam pneumatisk tranport för transport av sand i rörsystem. Kapacitet: 14,5 m 3 /h Max media temperatur: 250 C Pneumatic conveying system

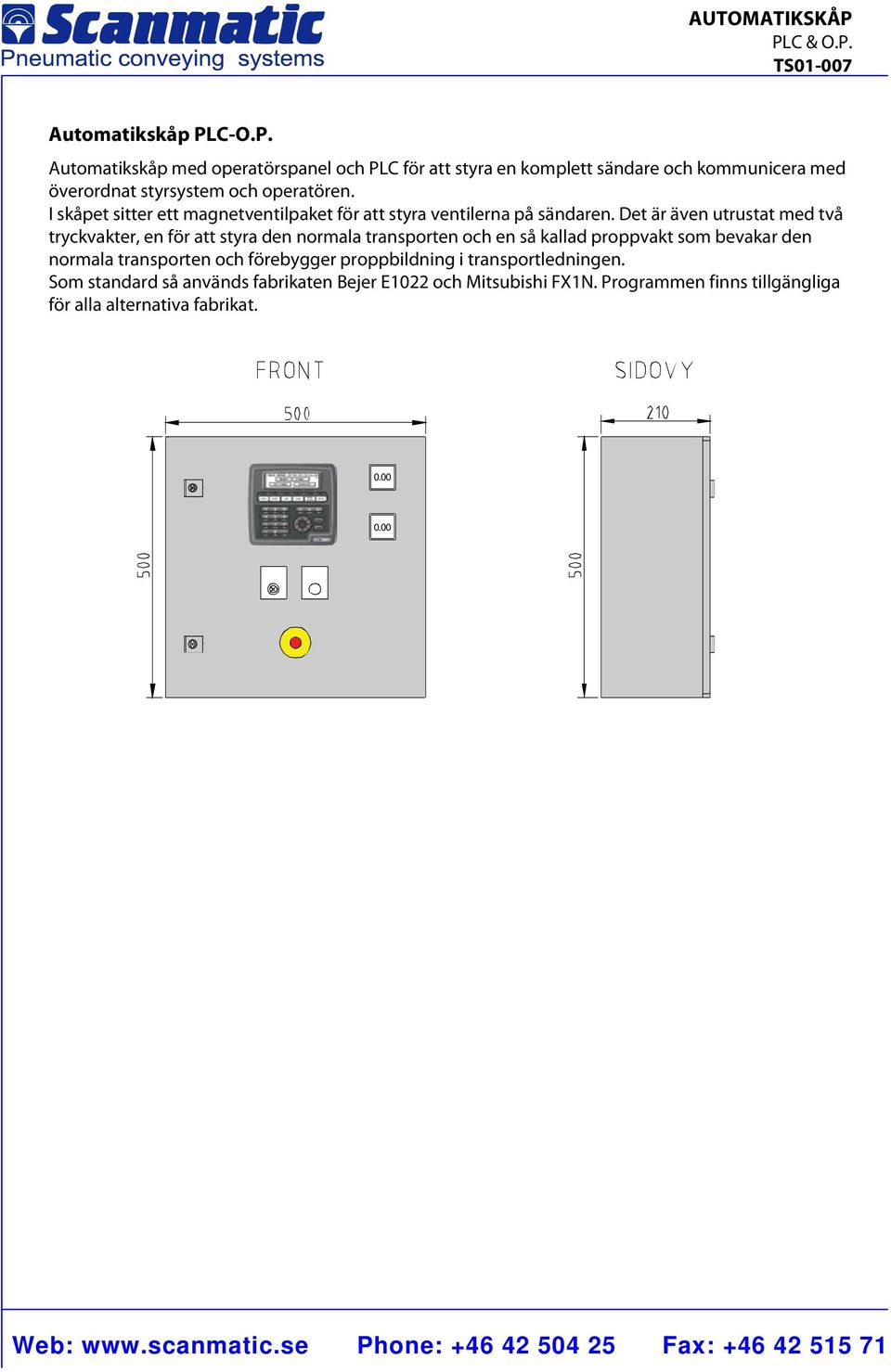

19 AUTOMATIKSKÅP PLC & O.P. TS01007 Automatikskåp PLCO.P. Automatikskåp med operatörspanel och PLC för att styra en komplett sändare och kommunicera med överordnat styrsystem och operatören. I skåpet sitter ett magnetventilpaket för att styra ventilerna på sändaren. Det är även utrustat med två tryckvakter, en för att styra den normala transporten och en så kallad proppvakt som bevakar den normala transporten och förebygger proppbildning i transportledningen. Som standard så används fabrikaten Bejer E1022 och Mitsubishi FX1N. Programmen finns tillgängliga för alla alternativa fabrikat

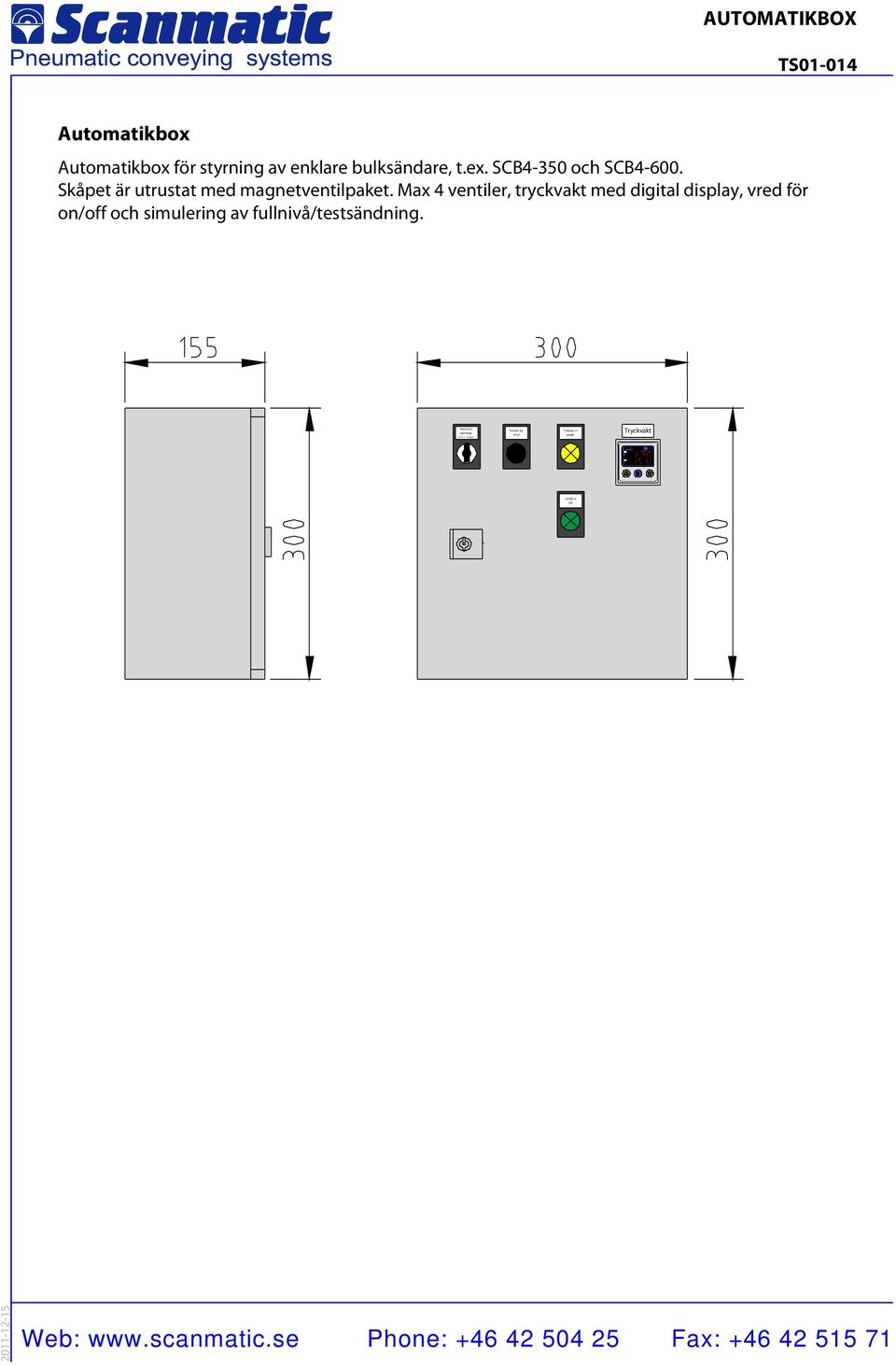

20 AUTOMATIKBOX TS01014 Automatikbox Automatikbox för styrning av enklare bulksändare, t.ex. SCB4350 och SCB4600. Skåpet är utrustat med magnetventilpaket. Max 4 ventiler, tryckvakt med digital display, vred för on/off och simulering av fullnivå/testsändning. Manöver spänning 01< Start Simule rig nivå Transpo rt pågår Tryckvakt Sända re OK

21 PLINTSKÅP Bulksändare TS01012 Plintskåp Plintskåp för styrning av bulksändare från överordnat system. I skåpet sitter ett magnetventilpaket för att styra ventilerna på sändaren. Det är även utrustat med två tryckvakter, en för att styra den normala transporten och en så kallad proppvakt som bevakar den normala transporten och förebygger proppbildning i transportledningen. I skåpet sitter ett till och från vred och en tryckknapp för simulering av hög nivå i sändaren.

22 TÖMNINGSRÖR TS01008 Tömningsrör Tömningsrör för montage mot utlopp på sändare med fluidkon. Tömningsröret har en inbyggd ejektor som möjliggör reglering av fyllnadsgrad och transporthastighet i dense phase transporter. Godsinlopp A B Godsutlopp Luftanslutning Inlopp Utlopp Luftanslutning A B Artikelnummer DN80 DN50 R1" P DN80 DN65 R1" P DN80 DN80 R1" P DN100 DN50 R1" P DN100 DN65 R1" P DN100 DN80 R1" P DN100 DN100 R2" P DN150 DN100 R2" P DN150 DN125 R2" P DN150 DN150 R2" P Basutförande Tömningsröret är en speciellt utformad komponent för att kunna styra fyllnadsgraden i transporten. Tömningsröret tillverkas i ovan nämnda storlekar, anpassade till standardanslutningen SMS 2049/DIN 2576 tryckklass PN10. Special Tömningsröret kan även tillverkas i t.ex. rostfritt eller syrafast material, med olika sorters kopplingar och även kundanpassas vad gäller mått och anslutningar.

23 PLUGGTRANSPORTMODUL TS01009 Pluggtransportmodul Tillbehör för pluggtransport av sandliknande material. Monteras efter utloppet på bulksändare. DN L R1" Storlek L Artikelnummer DN P DN P DN P DN P DN P DN P

24 PLUGGTRANSPORTMODUL TS01009 Rostfritt utförande DN R1" Storlek L Artikelnummer DN P DN P DN P DN P DN P DN P L

25 VÅGUTRUSTNING Bulksändare TS01013 Vågutrustning bulksändare 1. Vikttransmitter AST3P placerad i sändarens apparatskåp st. Lastceller TEDED 3. Kopplingsbox Specifikation vikttransmitter Omgivningstemperatur: 10 till +50 C. Matning: 24VDC ±20%, 7 W. Givaringång med 23 bitars A/D omvandlare. Analog utgång 16 bitars upplösning: Spänning 010 eller ±10VDC över >500 ohm Ström 020 ma, ±20 ma, 420 ma, 1220 ma i <500 ohm. 2 st. reläutgångar max 1 A, 30 V AC eller DC. RS485 2 eller 4tråds interface för kommunikation med styrenhet. MODBUS RTU protokoll för kommunikation med PC/PLC Artikelnummer Vikttransmitter AST3P: P Lastcell TEDED: P Kopplingsbox: P151050

26 Pneumatic conveying systems Fluidkoner SFK2200 SFK2600 SFK2800 SFK21200 SFK22000 SFK SFK23000 TS02

27 Pneumatic conveying systems Vår kunskap Er trygghet Scanmatic Fluidkoner SFK Ø mm. Funktion Fluidkonen säkerställer att bulkgodset förblir fririnnande och lätthanterligt i behållare eller silo genom att luft effektivt sprids genom bulkgodset. Fluidisering av bulkgodset sker via en slitstark konstfiberduk. Fluidduken sitter nedspänd mot den perforerade invändiga konen som man ser på bilderna. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela dukytan. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom bulkgodset. Härvid uppnås fluidisering av bulkgodset som innebär minskad vidhäftning mellan bulkgodspartiklarna och förbättrade flödesegenskaper. Fluidkonen tillverkas och lagerförs i svart kolstål med Scanmatics standard ytbehandling. Rostfria fluidkoner tillverkas efter order. Rasvinkel α Materialens rasvinkel måste fastställas för aktuell applikation och vara styrande för val av storlek i förhållande till behållarens diameter. SFK2200 Fluidkon lämpad för behållare med diameter Ø 0,21,0 m. Fluidkonen förses med luft via en 1" anslutning och trycket i behållaren kan mätas via en 1/4" muff. Utloppsfläns: DN80. Max tryck: 4,0 bar Teknisk specifikation: TS02001 SFK2800 Fluidkon lämpad för behållare med diameter Ø 0,83,0 m. Fluidkonen förses med luft via en 1" anslutning. Utloppsfläns DN100DN250. Max tryck: 7,0 bar Teknisk specifikation: TS02003 SFK2600 Fluidkon lämpad för behållare med diameter Ø 0,62,0 m. Fluidkonen förses med luft via en 1" anslutning. Utloppsfläns DN80DN250. Max tryck: 7,0 bar Teknisk specifikation: TS02002 kt Regleringsventil α Utlastningsbälg Lagersilo Silo med fluidkon och utlastningsbälg Be l med pulsrensning Fluidiserande botten Servicespjäll SFK22000 Svetsfläns Fluidkon lämpad för behållare med diameter Ø 2,06,0 m. Fluidkonen förses med luft via en 2" anslutning. Utloppsfläns DN200DN300. Max tryck: 3,0 bar Teknisk specifikation: TS02005 SFK22000 Bultad fläns Fluidkon lämpad för behållare med diameter Ø 2,06,0 m. Fluidkonen förses med luft via en 2" anslutning. Utloppsfläns DN200DN300. Max tryck: 3,0 bar Teknisk specifikation: TS02005 SFK23000 Fluidkon lämpad för behållare med diameter Ø 3,0 m. Fluidkonen förses med luft via en DN100 anslutning. Anslutningsflänsen svetsas in mot silon. Utloppsfläns DN200DN300. Max tryck: 3,0 bar Teknisk specifikation: TS02007 Fluidduk Fluidduk kvalité D2127 polyester är standardduken som klarar en maximal temperatur av 100 C. För högre temperaturer heter dukmaterialet P84, detta material klarar temperaturer upp till 240 C. Teknisk specifikation: TS02006 SFK Fluidkon med dubbla utlopp. Fluidkonen frigör inbyggnadshöjd då två efterföljande utrustningar skall ta vid. Anslutningsflänsen svetsas in mot silon. Teknisk specifikation: TS02008 Fluiddukar till SFK2600 och SFK2800 Styrning Fluidiseringen skall starta med en justerbar paus och pulstid som styrs via extern PLC eller på plats via timer. Fluidiseringen skall framförallt vara aktiv under perioden då man inte tömmer men även under tömning fast då eventuellt med en annan frekvens. SFK21200 Fluidkon lämpad för behållare med diameter Ø 1,24,0 m. Fluidkonen förses med luft via en 2" anslutning. Utloppsfläns DN200DN300. Max tryck: 3,0 bar Teknisk specifikation: TS02004 Tillbehör Motflänsar till modellerna SFK2200 till SFK Ventil och tryckregulator till fluidiseringsluften. Skjutspjäll eller vridspjäll för att styra utmatningen, presenteras i vår ventilbroschyr TS07 Skjutspjäll med pneumatisk cylinder Ventil och tryckregulator Tel Fax

28 1 0 4 FLUIDISERINGSKON SFK2200 TS02001 Fluidiseringskon SFK2200 Artikelnummer: P Ø 14 M16 Ø 160 Ø 250 Fluidduk 60 1" Fluidiseringsgas 1/4" Tryckmätning Ø Ø Ø Fluidduk Kvalitet Temperatur Artikel nummer D2127 Std 100 C P PP 100 C P P C P

29 FLUIDISERINGSKON SFK2200 TS02001 Funktion Fluidkonen är ett pneumatiskt silotömningshjälpmedel för att öka utmatningssäkerheten ur behållare av olika slag. Fluidisering av massgodset sker via en slitstark konstfiberduk. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela ytan. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom massgodset. Härvid uppnås fluidisering av massgodset som innebär minskad vidhäftning mellan massgodspartiklarna och förbättrade flödesegenskaper. Utförande Fluidkonen är en konformad dubbel botten av stålplåt i svetsat utförande. Den är försedd med en övre fläns för anslutning till motfläns i behållarens utlopp och en undre fläns med standard anslutningsmått. Inre botten består av en perforerad plåt på vars översida konstfiberduken är monterad. Lufttillförsel sker genom anslutning till ett gängat stålrör. Arbetstryck Max. 400 kpa Temperatur Max. 130 C med standard fluidiseringsduk. Max. 200 C med special fluidiseringsduk. Användningsområde Som riktmärke för förhållande mellan silodiameter och fluidkonens storlek är lämplig behållarediameter för denna typ Ø 0,21.0 m. Tillbehör Luftregleringsventilsats bestående av en slagbegränsad snedsätesventil. Tryckregulator för inställning av tryck samt utloppsventil för att styra materialflödet.

30 FLUIDISERINGSKON SFK2600 TS02002 Fluidiseringskon SFK2600 Ø 700 A Nedhållarjärn Luft fördeln. rör, ansl. R1" Nedhållarring Utloppsfläns Kon = Yttre mantelplåt Fluidiseringsduk Perforerad kon Fläns HC Ø660, 20 st. Ø18 lika deln. = Stora flänsen Utloppsfläns A Artikel nummer DN P DN P DN P DN P DN P Fluidduk Kvalitet Temperatur Artikel nummer D2127 Std 100 C P P C P

31 FLUIDISERINGSKON SFK2600 TS02002 Funktion Fluidkonen är ett pneumatiskt silotömningshjälpmedel för att öka utmatningssäkerheten ur behållare av olika slag. Fluidisering av massgodset sker via en slitstark konstfiberduk. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela ytan. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom massgodset. Härvid uppnås fluidisering av massgodset som innebär minskad vidhäftning mellan massgodspartiklarna och förbättrade flödesegenskaper. Utförande Fluidkonen är en konformad dubbel botten av stålplåt i svetsat utförande. Den är försedd med en övre fläns för anslutning till motfläns i behållarens utlopp och en undre fläns med standard anslutningsmått. Inre botten består av en perforerad plåt på vars översida konstfiberduken är monterad. Lufttillförsel sker genom anslutning till ett gängat stålrör. Arbetstryck Max. 700 kpa Temperatur Max. 130 C med standard fluidiseringsduk. Max. 200 C med special fluidiseringsduk. Användningsområde Som riktmärke för förhållande mellan silodiameter och fluidkonens storlek är lämplig behållarediameter för denna typ Ø 0,62.0 m. Tillbehör Luftregleringsventilsats bestående av en slagbegränsad snedsätesventil. Tryckregulator för inställning av tryck samt utloppsventil för att styra materialflödet.

32 FLUIDISERINGSKON SFK2800 TS02003 Fluidiseringskon SFK2800 Utloppsfläns A Artikel nummer DN P DN P DN P DN P DN300 P Fluidduk Kvalitet Temperatur Artikel nummer D2127 Std 100 C P P C P Ø 910 A 65 60º Luft fördeln. rör, ansl. Bottenfläns Kon Perforerad kon Fluidiseringsduk Fläns HC Ø 877, 32 st. Ø 18 lika deln.

33 FLUIDISERINGSKON SFK2800 TS02003 Funktion Fluidkonen är ett pneumatiskt silotömningshjälpmedel för att öka utmatningssäkerheten ur behållare av olika slag. Fluidisering av massgodset sker via en slitstark konstfiberduk. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela dukytan. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom massgodset. Härvid uppnås fluidisering av massgodset som innebär minskad vidhäftning mellan massgodspartiklarna och förbättrade flödesegenskaper. Utförande Fluidkonen är en konformad dubbel botten av stålplåt i svetsat utförande. Den är försedd med en övre fläns för anslutning till motfläns i behållarens utlopp och en undre fläns med standard anslutningsmått. Inre botten består av en perforerad plåt på vars översida konstfiberduken är monterad. Lufttillförsel sker genom anslutning till ett gängat stålrör. Arbetstryck Max. 300 kpa Temperatur Max. 130 C med standard fluidiseringsduk. Max. 200 C med special fluidiseringsduk. Användningsområde Som riktmärke för förhållande mellan silodiameter och fluidkonens storlek är lämplig behållarediameter för denna typ är Ø 0,8 3,0 m. Tillbehör Luftregleringsventilsats bestående av en slagbegränsad snedsätesventil. Tryckregulator för inställning av tryck samt utloppsventil för att styra materialflödet.

34 FLUIDISERINGSKON SFK21200 TS02004 Fluidiseringskon SFK21200 Utlopp Artikel nummer DN 200 P DN 250 P DN 300 P Fluidduk Kvalitet Temperatur Artikel nummer D2127 Std 100 C P P C P Ø Luft fördeln. rör, ansl. Bottenfläns ansl 250/ PN10 Kon Perforerad kon Fluidiseringsduk Fläns HC Ø 1260, 40 st. Ø 18 lika deln

35 FLUIDISERINGSKON SFK21200 TS02004 Funktion Fluidkonen är ett pneumatiskt silotömningshjälpmedel för att öka utmatningssäkerheten ur behållare av olika slag. Fluidisering av massgodset sker via en slitstark konstfiberduk. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela duken. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom massgodset. Härvid uppnås fluidisering av massgodset som innebär minskad vidhäftning mellan massgodspartiklarna och förbättrade flödesegenskaper. Utförande Fluidkonen är en konformad dubbel botten av stålplåt i svetsat utförande. Den är försedd med en övre fläns för anslutning till motfläns i behållarens utlopp och en undre fläns med standard anslutningsmått. Inre botten består av en perforerad plåt på vars översida konstfiberduken är monterad. Lufttillförsel sker genom anslutning till ett gängat stålrör. Arbetstryck Max. 300 kpa Temperatur Max. 130 C med standard fluidiseringsduk. Max. 200 C med special fluidiseringsduk. Användningsområde Som riktmärke för förhållande mellan silodiameter och fluidkonens storlek är lämplig behållarediameter för denna typ av kon är Ø m. Tillbehör Luftregleringsventilsats bestående av en slagbegränsad snedsätesventil. Tryckregulator för inställning av tryck samt utloppsventil för att styra materialflödet.

36 FLUIDISERINGSKON SFK22000 TS02005 Fluidiseringskon SFK22000 Artikelnummer svetsfläns: P bultad fläns: P Ø2040 Ø Ø1500 Utloppsfläns PN10 DN250 Kon Luftfördeln. rör Luftfördelare Fluidiseringsduk Fläns Fluidduk 8 st/sats Kvalitet Temperatur Artikel nummer D2127 Std 100 C P P C P

37 FLUIDISERINGSKON SFK22000 TS02005 Funktion Fluidkonen är ett pneumatiskt silotömningshjälpmedel för att öka utmatningssäkerheten ur behållare av olika slag. Fluidisering av massgodset sker via en slitstark konstfiberduk. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela dukytan. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom massgodset. Härvid uppnås fluidisering av massgodset som innebär minskad vidhäftning mellan massgodspartiklarna och förbättrade flödesegenskaper. Utförande Fluidkonen är en konformad dubbel botten av stålplåt i svetsat utförande. Den är försedd med en övre fläns för anslutning till behållarens utlopp och en undre fläns med standard anslutningsmått. Fluidkonen finns i två utförande, en som bultas fast i en motfläns och en som svetsas direkt på behållaren. Inre botten består av en perforerad plåt på vars översida konstfiberduken är monterad. Lufttillförsel sker genom anslutning till ett gängat stålrör. Arbetstryck Max. 300 kpa Temperatur Max.130 C med standard fluidiseringsduk. Max. 200 C med special fluidiseringsduk. Användningsområde Som riktmärke för förhållande mellan silodiameter och fluidkonens storlek är lämplig behållarediameter för denna typ Ø m. Tillbehör Luftregleringsventilsats bestående av en slagbegränsad snedsätesventil. Tryckregulator för inställning av tryck samt utloppsventil för att styra materialflödet.

38 FLUIDISERINGSKON SFK23000 TS02007 Fluidiseringskon SFK23000 Ø Utloppsfläns PN10, DN Kon Perforerad kon Handlucka Luftfördelningsrör Fluidiseringsduk Luftfördelningsrör Luftfördelare Luftanslutning PN10 DN100 Fläns Utlopp Artikel nummer DN 200 P DN 250 P DN 300 P Fluidduk 12 st/sats Kvalitet Temperatur Artikel nummer D2127 Std 100 C P P C P Fluidkon med stos

39 FLUIDISERINGSKON SFK23000 TS02007 Funktion Fluidkonen är ett pneumatiskt silotömningshjälpmedel för att öka utmatningssäkerheten ur behållare av olika slag. Fluidisering av massgodset sker via en slitstark konstfiberduk. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela ytan. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom massgodset. Härvid uppnås fluidisering av massgodset som innebär minskad vidhäftning mellan massgodspartiklarna och förbättrade flödesegenskaper. Utförande Fluidkonen är en konformad dubbel botten av stålplåt i svetsat utförande. Den är försedd med en övre fläns för anslutning till motfläns i behållarens utlopp och en undre fläns med standard anslutningsmått. Inre botten består av en perforerad plåt på vars översida konstfiberduken är monterad. Lufttillförsel sker genom anslutning till en fläns DN100, PN10. Arbetstryck Max. 300 kpa Temperatur Max. 130 C med standard fluidiseringsduk. Max. 200 C med special fluidiseringsduk. Användningsområde Som riktmärke för förhållande mellan silodiameter och fluidkonens storlek är lämplig behållarediameter för denna typ Ø 3,0 m. Tillbehör Luftregleringsventilsats bestående av elpneumatiskt styrd spjällventil ansl. 100

40 FLUIDISERINGSKON SFK TS02008 Fluidiseringskon SFK20002 Fluidiseringskon med dubbla DN250 utlopp. Frigör inbyggnadshöjd för anslutande komponenter under konen. Artikelnummer: Svetsanslutning: P Bultförband för motfläns: P st. Bottenflänsar ansl. 250/PN10 Kon Luftfördelningsrör Luft ansl. 2 Ø2040 Ø

41 FLUIDISERINGSKON SFK TS02008 Funktion Fluidkonen är ett pneumatiskt silotömningshjälpmedel för att öka utmatningssäkerheten ur behållare av olika slag. Fluidisering av massgodset sker via en slitstark konstfiberduk. Komprimerad luft tillförs undersidan av duken via ett matningsrör och fördelas över hela ytan. Efter passagen genom duken tränger luften i höggradigt finfördelad form upp genom massgodset. Härvid uppnås fluidisering av massgodset som innebär minskad vidhäftning mellan massgodspartiklarna och förbättrade flödesegenskaper. Utförande Fluidkonen är en konformad dubbel botten av stålplåt i svetsat utförande. Den är försedd med en övre fläns för anslutning till motfläns i behållarens utlopp och en undre fläns med standard anslutningsmått. Inre botten består av en perforerad plåt på vars översida konstfiberduken är monterad. Lufttillförsel sker genom anslutning till ett gängat stålrör DN50. Arbetstryck Max. 300 kpa Temperatur Max. 130 C med standard fluidiseringsduk. Max. 200 C med special fluidiseringsduk. Användningsområde Som riktmärke för förhållande mellan silodiameter och fluidkonens storlek är lämplig behållarediameter för denna typ Ø m. Tillbehör Luftregleringsventilsats bestående av skjutventil för reglering av erforderlig luftmängd samt magnetventilstyrd onoff ventil.

42 20 MOTFLÄNS Fluidiseringskon SFK2200 TS02014 Motfläns till fluidiseringskon SFK2200 Artikel nummer: P M12 Ø 250 Ø Ø

43 MOTFLÄNS Fluidiseringskon SFK2600 TS02009 Motfläns till fluidiseringskon SFK2600 Artikelnummer: P st. M 16 Plåt t = 20 Ø 600 HC Ø 660 Ø 700

44 MOTFLÄNS Fluidiseringskon SFK2800 TS02010 Motfläns till fluidiseringskon SFK2800 Artikelnummer: P st. M 16 Plåt t = 25 Ø 808 HC Ø 877 Ø 910

45 MOTFLÄNS Fluidiseringskon SFK21200 TS02011 Motfläns till fluidiseringskon SFK21200 Artikelnummer: svart P Rostfri P st. M 16 Plåt t = 25 Ø 1190 HC Ø 1260 Ø 1295

46 MOTFLÄNS Fluidiseringskon SFK22000 TS02015 Motfläns till fluidiseringskon SFK22000 Artikelnummer: P PJ 80x25 40 st. M16 O 1960 O 2080 O 2120

47 FLUIDDUK TS02006 Fluidduk D % Polyester Max kontinuerlig temperatur 100 C (257 C peak). Permeabilitet för luft: 30 dm 3 /dm 2,min Tjocklek: 0,9 mm Vikt: 640 g/mm 2 P84 100% Polyamid Max kontinuerlig temperatur 240 C (260 C peak). Permeabilitet för luft: 190 dm 3 /dm 2,min Tjocklek: 2,6 mm Vikt: 500 g/mm 2 Artikelnummer Modell D2127 P84 PP SFK1200 P SFK2200 P P P SFK2600 P P SFK2800 P P SFK21200 P P SFK22000 P P SFK P P SFK23000 P P

48 FLUIDPAD TS02013 Fluidpad Silotömningshjälpmedel som både vibrerar och fluidiserar. Temperatur: 40 C till 170 C Arbetstryck: 26 bar Artikelnummer aluminium utförande: P Artikelnummer rostfritt utförande: P Silikon Luftflöde ut Aluminium eller rostfritt stål Materialflöde Vibration Luftflöde in Ø22mm hål i plåt Fluidpad monterad i behållare Mått och anslutningar 1/2 3/8 Ø105 70

49 Pneumatic conveying systems Utlastningsbälg SUB2 TS03
