1 Scanmatic Säcktömmare SSM3-100, 1000, 1200 & 1400 Scanmatic säcktömmare tömmer era säckar enkelt och effektivt. Effektiv tömning. Enkel och säker konstruktion. Hög automatiserings grad. Tillverkas i tre modeller SSM , 1200 och 1400

2 Scanmatic Säcktömmare SSM3-100, 1000, 1200 & 1400 FUNKTION Från ett externt transportband eller liknande skjuts säcken som ska tömmas till maskinens fasta transportband. På detta transportband som är helt kapslat och upphängt i maskinen transporteras säcken in i maskinen över ett dubbelt skäraggregat som snittar säcken effektivt på både över- och undersida. Den uppslitsade säcken med gods ramlar ned i en roterande trumma med gallernät där själva tömningen sker. Gallernätet kan i maskstorlek varieras och anpassas efter det hanterade godsets partikelstorlek och egenskaper, standard är 30 x 30mm nät. Godset passerar genom trumman ned via ett koniskt tråg till en utloppsöppning där vidare transportutrustning ansluts. Trågets konvinkel och utloppsöppning anpassas efter hanterat gods och även till den efterkommande anslutande utrustningen. Den tömda säcken blir kvar inuti den roterande trumman och kommer då den är helt tom ut i bakändan där den ramlar ned till en eventuellt direktansluten komprimator. Komprimatorn SSK5, är en tilläggsutrustning. Utrustning och prestanda Kapacitet: Min 100 säckar/h och upp till 400 säck/h, beroende av säck, materialgodsegenskaper och längd på trumman inne i maskinen. Det är möjligt att justera tömnings- tid och grad genom att variera antalet piggar som griper tag i säcken och håller den kvar i trumman. SSM mm trumlängd SSM mm trumlängd SSM mm trumlängd Kapacitetsexempel 250 st. 20kg cementsäck per timma 300 st. 20kg cementsäck per timma 350 st. 20kg cementsäck per timma Tilläggsutrustning: 1. Filter typ kassettfilter med mekanisk rensning alternativt tryckluftsrensning 2. Komprimator SSK4 eller SSK5 3. Matande enhet typ transportband 4. Saxlyft 5. Vakuumlyft 6. Transportskruv

3 SÄCKTÖMMARE

4 ENSÄCKSTÖMMARE SSM2-1 TS Ensäckstömmare SSM2-1

5 ENSÄCKSTÖMMARE SSM2-1 TS Ensäckstömmare SSM2-1 är ett enkelt manuellt säcktömningshjälpmedel där en del av de tunga hanteringsmomenten kan reduceras och miljöaspekten vid dammande produkter kan tillgodoses. I basutförande består maskinen av ett koniskt hus med utloppsöppning fläns NW150/ NT10. En öppning uppåt i standard avpassad för direktmontage av filterenhet och en intagsöppning försedd med skjutbart gallerbord, en fast kniv och presenning som enkelt rullas upp vid användning. FUNKTION Operatören drar ut gallerbordet, lägger upp säcken som skall tömmas på bordet. Därefter skjuter han in bordet varvid säcken skärs upp på undersidan med ett snitt av den fasta kniven. Med båda händerna tar man tag i säckändarna och skakar säckhalvorna tomma, varefter man drar ut gallerbordet igen och lägger bort den tömda säcken. MÖJLIGHETER Vid hantering av dammande eller på annat sätt farliga pulver är det viktigt att ha ett så slutet system som möjligt. Som standard tilläggsutrustning finns följande: - filterenhet typ skakrensat kassettfilter med 4 alt. 7 m2 filteryta och försett med fläkt 0,55/0,75 kw motor och rensningsmotor 0,18 kw inkluderad - ljuddämpare - anslutningshuv applicerad på säcktömmaren för anslutning direkt till tomsäckskomprimator SSK 4 - plattform för att ernå optimal arbetshöjd beroende på variabelt avstånd A - lyftbord för pall att ställas vid sidan av säcktömmaren vilket minimerar lyft av varje säck

6 SÄCKTÖMMARE SSM3-100 TS Säcktömmare SSM3-100

7 SÄCKTÖMMARE SSM3-100 TS FUNKTION Från en bandtransportör, glidplåt eller ett lyftbord skjutes säcken in på maskinens inre bandtransportör. Denna bandtransportör som är helt kapslad och upphängd i maskinen transporterar säcken in i maskinen över ett dubbelt skäraggregat som snittar säcken effektivt på både över- och undersida. Den uppslitsade säcken med gods ramlar ned i en roterande trumma med gallernät där själva tömningen sker. Gallernätet kan i maskstorlek varieras och anpassas efter det hanterade godsets partikelstorlek och egenskaper, standard är 30 x 30mm nät. Godset passerar genom trumman ned via ett koniskt tråg till en utloppsöppning där vidare transportutrustning anslutes. Trågets konvinkel och utloppsöppning anpassas efter hanterat gods och även till den efterkommande anslutande utrustningen. Den tömda säcken blir kvar inuti den roterande trumman och kommer så småningom ut i bakändan där den ramlar ned till en eventuellt direktansluten komprimator. Komprimatorn SSK5, är en tilläggsutrustning. Utrustning och prestanda Kapacitet: Min 100 säckar/h och upp till 400 säckar/h, beroende av säck, materialgodsegenskaper och längd på trumman inne i maskinen. Kapacitets exempel SSM mm trumlängd 250 säckar 20 kg cement säckar per timme SSM mm trumlängd 300 säckar 20 kg cement säckar per timme SSM mm trumlängd 350 säckar 20 kg cement säckar per timme

8 SÄCKTÖMMARE SSM3-100 TS Spill Materialspillet är beroende av säck- och godsegenskaper. Det ev. spillet följer med den tomma säcken ut i komprimatorn som är en tilläggskomponent. Exempel: 20kg cement, 0,1-1mm kornstorlek i papperssäck är <0,2% spill. Ytbehandling Målning ut- och invändigt enligt Scanmatic standard TS-7000 Elanslutning 400 V, 50 Hz, IP 56, 16 A Tömningstid Tömningstiden är den tid säcken befinner sig inne i trumman. Denna tid är varierande utifrån vilket material som skall tömmas och säcktyp. Vid leverans är maskinen justerad till maximal tömningstid. För att minska tömningstiden skruvar man bort de spetsiga pinnarna inne i trumman. Inmatningen av säckarna skall anpassas efter säckens tömningstid. Tilläggsutrustning (se produktpärm) Filter typ kassettfilter med mekanisk rensning alternativt tryckluftsrensning Komprimator. SSK4 eller SSK5 Matande enhet typ transportband Saxlyftbord Vakuumlyft Transportskruv

STORSÄCKSTÖMMARE SSS2 TS04-003 Storsäckstömmare SSS2 Robust

9 STORSÄCKSTÖMMARE SSS2 TS Storsäckstömmare SSS2 Robust och flexibel konstruktion Sidovy Toppvy

STORSÄCKSTÖMMARE SSS2 TS04-003 Funktion Storsäckstömmaren är en ensäckstömmare där storsäcken, med lämpligt lyfthjälpmedel sänks ned över tömmartratten.

10 STORSÄCKSTÖMMARE SSS2 TS Funktion Storsäckstömmaren är en ensäckstömmare där storsäcken, med lämpligt lyfthjälpmedel sänks ned över tömmartratten. Härvid skärs säcken upp i botten med hjälp av ett knivkors som sitter i höj och sänkbara konsoler för justering av hur stor uppskärning man vill ha i säcken. På ovansidan finns också en gummimanschett som formar sig efter säcken och på så sätt förebygger damning. Utrustning standard: Tömmartratt med 55 rasvinkel. Benstativ med gummidämpare 500mm fritt under utloppsfläns. Vibratormotor 230/400 V, 50 Hz, 180W. Utloppsanslutning DN250, PN 10. Gummimanschett Ø900. Tillverkad i normalstål S235JRG2 och ytbehandlad enligt Scanmatic standard målningsprogram TS Tillval: Special Dubbla manschetter för att ytterligare förebygga damning Centreringsarmar som fixerar säcken Breddat knivkors för bredare uppskärning H-kniv för en alternativ uppskärning av säck Lucka i tömmartratt Lyftok för lyft med telfer Förhöjd lyftkrok för lyft med truck Telferstativ med telfer Fluidisering för förebyggning av valvning i tömmartratt Grettingplan med trappa Säckupphängningsstativ där trucken lämnar oket med hängande säck i toppen Galler i utlopp Storsäckstömmaren kan också tillverkas för andra dimensioner på storsäck, annan utloppsanslutning och i andra material, såsom rostfritt stål. Ytbehandling enl. kundspecifikation. Knivkorset är demonterbart och kan enkelt justeras för att öka eller minska uppskärningen.

11 LYFTOK TS Lyftok Lyftok för lyft med telfer eller travers Ø

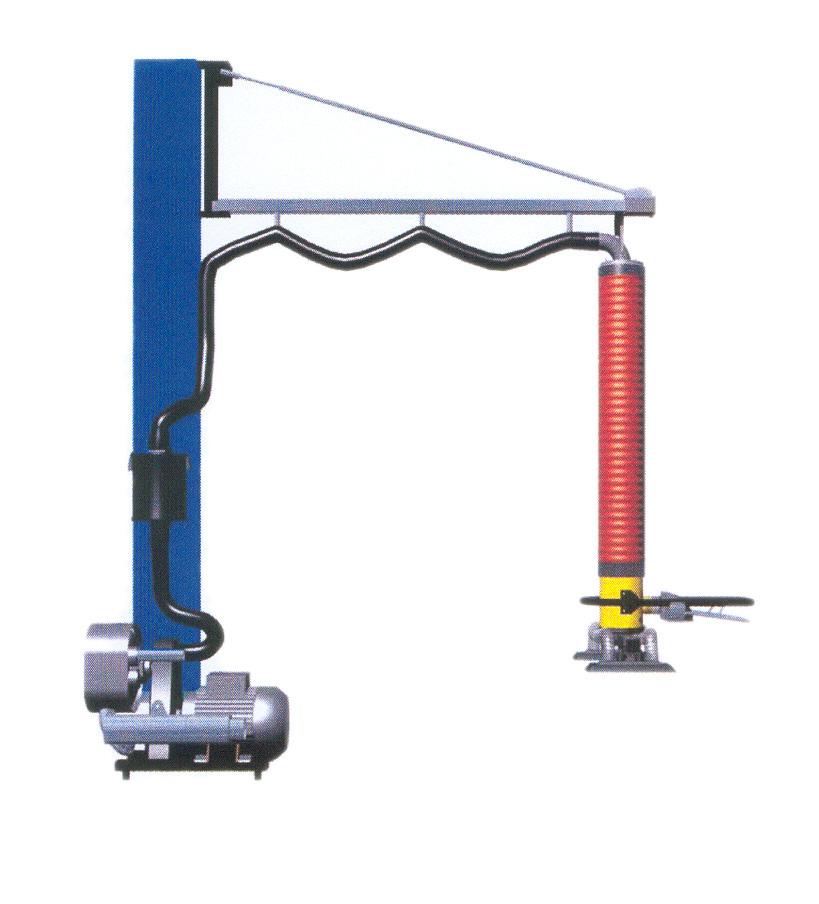

VAKUUMLYFT VM180 TS13-006 Vakuumlyft VM180

12 VAKUUMLYFT VM180 TS Vakuumlyft VM180 Vakuumlyft för säckar Lyft kapacitet: 80 kg Räckvidd: 2,6m
