Manual of Solar Pumpstation SR /02/15

Transkript

1 Manual of Solar Pumpstation SR /02/15

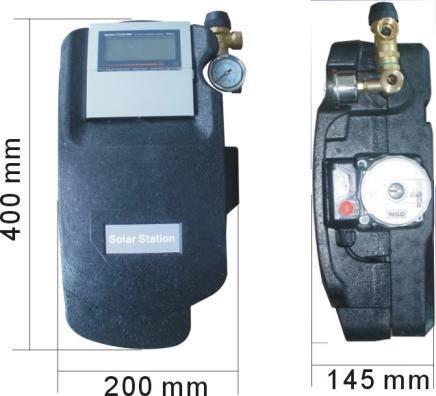

2 Innehåll installation sol pumpstation och bruksanvisning Solar pumpstation med inbyggd kontroll ,1 Leverans Om denna manual Säkerhetsanvisningar Station dimensioner: ,5 Specifikation av komponenter ,6 Tekniska data: Monterings station Driftsättning av station ,1 Flushing och fylla solsystemet ,2 Flödeskontroll ,3 Elanslutning Tillbehör till stationen (A06) Manual of integrerad controller solenergi station Säkerhetsinformation Viktig anmärkning Beskrivning av symboler Beskrivning av funktionsknapp ,4 Terminal layout Driftsättning av inbyggd kontroll ,1 Ställ in tid / vecka ,2 Menystruktur ,3 Menybeskrivning ,4 Systembeskrivning Timing uppvärmning Controller funktioner ,1 Tillgång huvudmenyn ,2 Tillgång meny ,3 Huvudmeny DT O & DT F Temperaturdifferens funktion ,4 Huvudmenyn - TEMP Temperatur

3 4.4.1 EMOF maximal avstängning temperatur av samlare (Collector nödstopp Down Function) Emon maximal tillslagstemperatur av samlare (Collector nödstopp Down Function) CMX Maximal begränsad solfångare (kollektor kylfunktion) CMN skydd låg temperatur av samlare CFR frostskydd av samlare SMX Högsta temperatur på tanken REC Tank nytt kylfunktion C- F Celsius och Fahrenheit temperaturbrytare ,5 Huvudmenyn - FUN Hjälp funktion DVWG Anti-Legionella funktion nmin Solkretspumpen hastighet juste ( Varvtal kontrollerande ) DTS Standard skillnadstemperatur ( för krets pumpens hastighet juste ) RIS Temperatur höjning (för kretspumphastigheten justerande) OHQM Termisk energimätnings FMAX Flöde MEDT Typ av värmeöverföringsvätska MED% Koncentration av värmeöverföringsvätska INTV Pump intervallfunktionen TSTP Pump interval- tid Trun Pump gångtid ,6 HND Manuellt läge ,7 PASS lösenord inställning ,8 LOAD Recovery fabriksinställning ,9 On / OFF knappen ,10 Holiday-funktion ,11 Manuell värme check 4,12 Temperatur Skyddsfunktion ,1. minnesskydd ,2 Skärmskydd Felsökning ,1 Trouble skydd

4 6,2 Trouble kontroll Kvalitetsgaranti Tekniska data Tillbehör till denna regulator

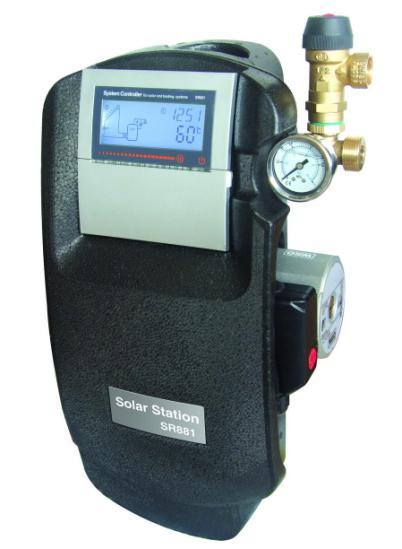

5 installation sol pumpstation och bruksanvisning 1. Solar pumpstation med inbyggd kontroll Integrerad sol controller enastående design Säkerhetsgrupp med säkerhetsventil och manometer Hög kvalitet hölje för att minska värme förlorar Flödeskontrollnivån 1,1 Leverans 1 * sol pumpstationen 1 * integrerad sol controller 1 * spolning och fyllning enheten (tillval) 1 * solfångargivaren PT * lagra sensor NTC10k 1 * väggfäste 1 * tillbehörsväska ( inkluderar 2 * skruv och plugg; 2 * dragavlastning ) 1 * manual 1.2 Om denna manual Denna sol pumpstationen är ett förinstallerat och läck testad grupp passande för överföring av värme från kollektorn till butiken. Den innehåller viktiga tillbehör och säkerhetsanordningar för drift av solvärmesystem: Kulventiler i fram- och retur i kombination med backventiler för att förhindra allvar omlopp. Flödeskontrollnivån för visning av flödeshastigheten Manometer för visning av systemtrycket Säkerhetsventil för att förhindra avvisas övertryck Spolning och fyllning (tillval) för spolning, fyllning och tömning av solvärme systemet. 1.3 Säkerhetsanvisningar Installation och driftsättning av solens stationen samt anslutning av elektriska komponenter kräver teknisk kunskap i proportion med en erkänd yrkesexamen som en montör för VVS, värme och luftkonditionering teknik, eller ett yrke som kräver en jämförbar nivå av kunskap. Följande måste iakttas - 4 -

6 station manuell solunder installation och driftsättning: De berörda regionala och nationella bestämmelser. De tekniska och säkerhetsanvisningar för dessa instruktioner. Varning: risk för brännskador Det finns risk för utsläpp av ånga med säkerhetsventiler. Därför måste ett utloppsrör vara ansluten till säkerhetsanordningen. Observera: skador på sol pumpstationen Gruppen av kopplingar måste installeras med tillräckligt avstånd till samlare eftersom temperaturer i närheten av de samlare kan vara mycket hög. Ett mellankärl kan vara nödvändig för installation på vinden. Det är viktigt att du se till att PTFE tätningselement av sol pumpstationen inte kommer i kontakt med ämnen som innehåller mineralolja. Mineraloljeprodukter orsaka bestående skador på materialet, varigenom dess tätningsegenskaper går förlorade. Om det behövs, fråga tillverkaren om sol vätska, fett eller installationshjälpmedel innehålla mineraloljor. Vi tar inte ansvar eller ge garanti för skador på sol station resulte från tätningsmedel skadats på detta sätt. 1.4 Station dimensioner: Höjd (med isolering) : 400mm Bredd (med isolering) : 200mm Djup (med isolering) : 145mm avstånd centrum : 1600mm Avståndsaxeln / vägg : 55mm Röranslutningar: 3/4 'IT Anslutning för expansionskärl set: 3 / 4'ET, platt tätning Utloppssäkerhetsventil: 1/2 IT 1,5 Specifikation av komponenter Säkerhetsventil: 6 bar Manometer: 0-6bar Backventil: öppningstryck 200mmH2O Kretspump: Wilo Digital flödesräknare (alternativt mekanisk flödesräknare) - 5 -

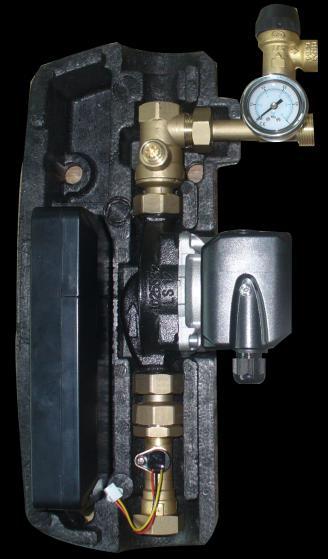

7 1.5.6 Retur utlopp anslutning (från kollektor): 3/4 IT 1.5.7wiring terminalen hos styrenheten EPP-isolering fallet Flödes utlopp anslutning (till samlare): 3/4 ' DET Material: Montering: mässing Tätningar: PTFE Isolering: EPP, λ = 0.041W / (mk) 1,6 Tekniska data: Max. tillåtna tryck: 6 bar Max. tillåten driftstemperatur: 120 o C Digital flödeshastighet: 1-20L / min Mekanisk flödeshastighet: 2-8L / Min 2. Monterings station Bestämma monteringsstället stationen. Ta stationen ur förpackning; Ta bort främre halvan av isoleringen. Håll den medföljande väggfäste mot väggen och markera fästhålen, borra hål och sätt pluggar. Fäst väggfästet på väggen med skruvarna. Skjut stationen mot väggmontage fäste, fångar stationen och är sedan fäst på väggen. Ansluta stationen till solvärmeanläggning. Kontrollera inloppstrycket i expansionskärlet och vid behov anpassa den till den lokala förhållanden, P inlopp( bar) = 1 bar + Δ Th (m) * 1/10 ( ΔTh = höjdskillnad mellan kollektor och station ). Anslut de elektriska komponenterna i sol station, fast butiken och samlare sensor och anslut det till styrenheten ansluter styrenheten i uttaget. Dra åt alla överfallsmuttrar och skruvförband

8 Fästa den främre halvan av isoleringen till stationen. 3. Driftsättning av station Observera: Risk för skållning! För att förhindra kokning av sol vätska i samlare, bör systemet inte vara spolas eller fylls under perioder av stark sol. Observera: Risk för frost! Solvärmeanläggning kan inte tömmas helt efter spolning. Det finns en risk för frost skador om vatten används för spolning. Använd endast sol vätska för att spola och fylla solvärme systemet. Använd vatten -propylene glykolblandning som sol vätska (högst 50% propen glykol). 3,1 Flushing och fylla solsystemet Spolning och påfyllningsenheten är valfri komponent, kan den installeras horisontellt på lägsta punkt solvärmekretsen (se figur). Ett filter måste installeras mellan butiken och sol pumpa in för att förhindra att spolas ut skala från butik återinträda solvärmekretsen. Spolning och fyllning steg: Koppla från expansionen fartyg från solvärme systemet. Anslut tryckslangen en spolning och fyllning station till fyllnings kulventil (1) av spolning och fylla enheten. Anslut spolslangen av en spolning och fyllning station till dränerings kulventilen (3) av spolning och påfyllningsenheten. Stäng kulventilen (2) i centrum av spolningen och påfyllningsenheten. Öppna fyllnings kulventil (1) och tappa kulventilen (3). Spola solvärmeanläggning med hjälp av spolning och tankstation för åtminstone 15minutes att avlägsna all luft ur systemet. Under spolningen, lufta solvärmeanläggning flera gånger på airstopp tills det urladdade sol vätskan är fri från luftbubblor

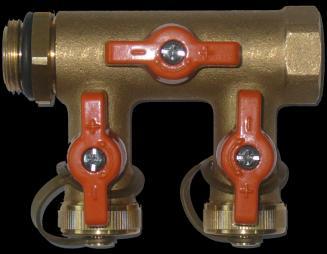

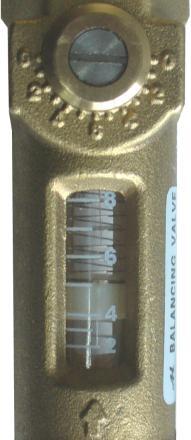

9 Stäng dränerings kulventilen (3) av spolning och påfyllningsenheten, och fortsätter att köra pumpen och öka systemtrycket för att approx.5 bar, kan systemtrycket läsas från manometer. Stäng påfyllnings kulventil (1) av spolning och fyllning enhet, och stäng sedan fyllningen pump. Kontrollera manometern för att se om systemtrycket minskar och eliminera läckor där så är nödvändigt. Anslut expansionskärlet till solvärmeanläggning. 3,2 Flödeskontroll Flödesräknare används för mätning och visning av flödeshastighet, för att garantera den felfri funktion av mätanordningen systemet måste spolas och fri från främmande ämnen. Flöde skala 流 Digital flödesmätare ( 1-20L / min ) Mekanisk flödesmätare ( 2-8L / min ) 3,3 Elanslutning Varning: Koppla regulatorn från strömförsörjningen innan du öppnar huset! Regulatorn är redan integrerade i stationen och redo att koppla in, visa och digital räknare 2 Flödesstyrventil är redan förinstallerade på underhåll eller servicearbete, måste hänsyn ut styr från stationen följer görande fabrik. För 1 nedanstående steg: Stäng av systemet, koppla kontakten ur elnätet

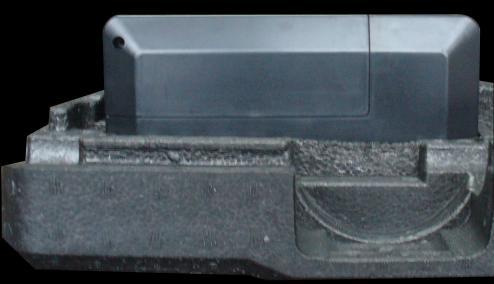

10 Ta bort den främre delen av isoleringen. Skruva tvär försänkta skruv en av framsidan av regulatorn och vänster flytta ut luckan 2. Koppla kablarna från styrenheten, ta ut styrenheten. Gör omvända åtgärder för att montera styrenheten. För ytterligare information om elektrisk anslutning av regulatorn, se manual för controller (terminal layout). 3.4 Tillbehör till stationen (A06) Spolning och påfyllningsenheten inte innesluten i leveransen. Vänligen köpa separat. (A06) - 9 -

11 Manual of integrerad controller solenergi station 1. Säkerhetsinformation 1.1 Viktig anmärkning Vi har noga kontrollerat text och siffror i denna handbok och ger den bästa av vår kunskap och idéer, men oundvikliga fel kanske existerar. Observera att vi inte kan garantera att denna handbok ges i integritet bilden och text, de är bara några exempel, och de gäller endast för vårt eget system. Felaktig, ofullständig och felaktig information och den resulterande skadan vi inte ta ansvar. 1.2 Beskrivning av symboler Säkerhetsanvisning: Säkerhetsanvisningarna i bruksanvisningen är markerade med en varningstriangel. De ange åtgärder, som kan leda till personskador och säkerhetsrisker. Operationssteg: liten triangel " " används för att indikera arbetssteg. Anmärkningar: Innehåller viktig information om drift eller funktion. 1.3 Beskrivning av funktionsknapp

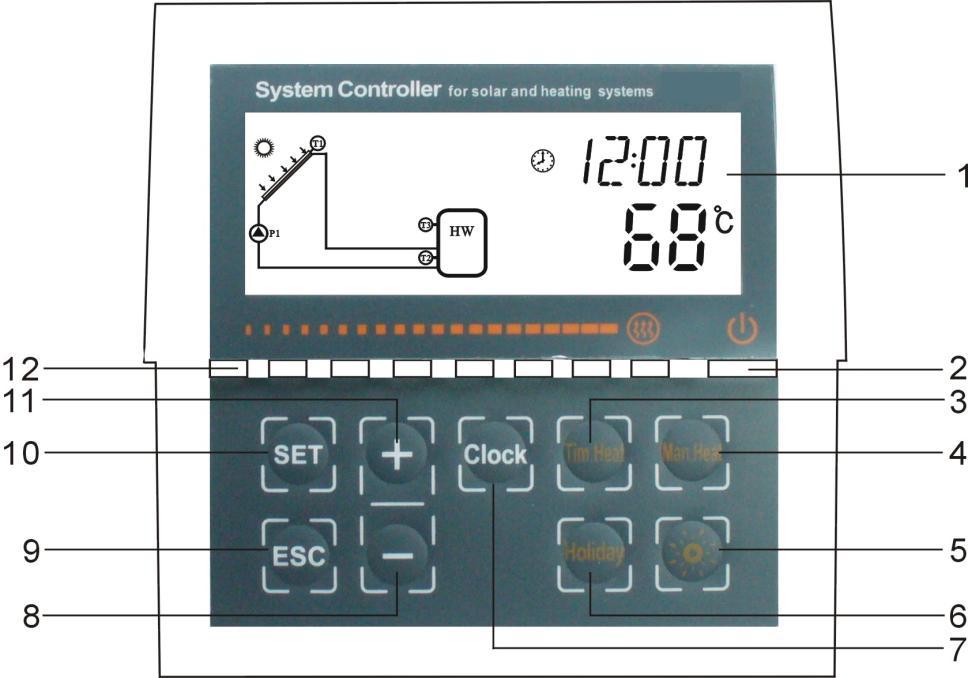

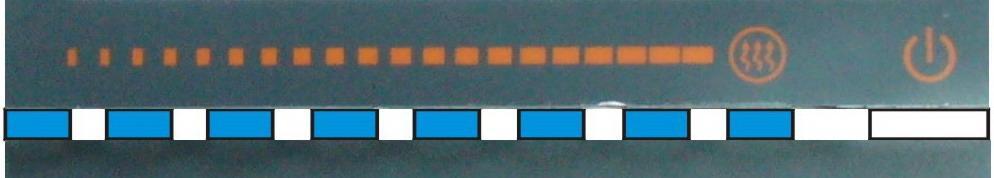

12 Nej. knapp beskrivning Fungera 1 LCD skärm 2 "Av / på" -knappen Slå på / av strömmen av regulator 3 "Tim. Knappen Värme " Slå på / av tidsuppvärmningsfunktionen 4 "Man. Knappen Värme " Manuell On / off uppvärmningsfunktionen 5 "LED on / off" -knappen Slå på / av LED makt 6 "Holiday" -knappen Aktivera / avaktivera semesterfunktion 7 "Clock" -knappen klock~~pos=trunc funktion~~pos=headcomp 8 "-" Parameter justeringsknappen Parameter justera värdeminskning 9 "ESC" -knappen Avsluta installationsprogrammet 10 "SET" -knappen bekräfta inställning 11 "+" Parameter justera knapp Parameter justera värdeökning 12 LED indikatorlampa LED indikatorlampa LED indikatorlampa visar temperaturen i butiken. Den första LED indikatorlampa är på, det betyder temperaturen butiken är 10 o C, är den andra ljus på, betyder det lagra temperatur är 20 o C, är andra amma. Se figur: Värme på On / off 1,4 Terminal layout

13 Strömanslutning: L, N, GND Ingångsportar L, N nätanslutning terminal, anslut korrekt. är Ground linje terminal. Sensor ingångsportar Inmatningssensorportar T0: för NTC10k, B = 3950 sensorer, som används för mätning av temperaturen hos samlare och mäta värmeeffekten. Ingångssensorportar T1: för Pt1000, som används för att mäta temperaturen hos samlare och mätning av värmeeffekten. Inmatningssensorportar T2, T3: för NTC10k, B = 3950 sensorer, används för mätning av temperatur av tanken. Råd om installation av temperaturgivare: Endast ursprungliga fabriks bifogade Pt1000 temperaturgivare är godkända för användning med samlare, är den utrustad med 1.5meter silikonkabel och lämpar sig för alla väderförhållanden, temperatursensorn och kabeln är temperaturbeständig upp till 280 o C, inte nödvändigt att skilja de positiva och negativ polaritet av sensoranslutningen. Endast ursprungliga fabriken bifogade NTC10k, B = 3950 temperaturgivare är godkända för användning med tank och rör, är den utrustad med 1.5meter PVC-kabel, och de är temperatur resistent upp till 105 o C, inte nödvändigt att skilja den positiva och negativa polariteten hos den sensoranslutning. Alla givarkablar bära låg spänning, och för att undvika induktiva effekter, får inte läggas nära 230 volt eller 400 volt kablar (avstånd på minst 100 mm) Om externa induktiva effekter funnits, t.ex. från starkströmskablar, overhead tåg kablar, transformatorstationer, radio- och TV-apparater, amatörradiostationer, mikrovågsugn enheter etc, då kablarna till sensorerna måste ett fullgott skydd. Sensorkablar kan utökas till en maximal längd av ca. 100 meter, när kabelns längd är upp till 50m, och därefter 0,75 mm 2 kabel bör användas. När kabelns längd är upp till 100 m, och sedan 1,5 mm 2 kabel bör användas

14 utportar utgångs P1 : För solkretspumpen och även lämplig för RMP kontroll, Halvledarrelä (SCR relä), Max. Brytström 1A, utgångs H1 : För back-up elektrisk värmare, elektromagnetiska relä, och max. brytström 10A, H1 anslutningsportar är alltid öppna. 2. Driftsättning av inbyggd kontroll Anslut sensorer, pumpar eller omkopplingsventiler till styrenheten innan du ansluta strömförsörjningen! Efter inkoppling på strömmen till styrenheten, för det första kommer att be för att ställa in tiden, lösenord och parametrar för systemet. 2,1 Ställ in tid / vecka Tryck på "Clock" knappen, tid visas på skärmen, vår urvalsområdet "00" blinkar på skärmen. Tryck på "+" "-" för att ställa in timme klocka Tryck på "Clock" igen, minut area "00" blinkar Tryck på "+" "-" för att ställa in minut klockan. Tryck på "Clock" igen, vecka area "MO" blinkar Tryck på "+" "-" för att ställa vecka. Tryck på "ESC" för att avsluta uppsättning program, eller vänta 20 sekunder för att avsluta programmet automatiskt. Koda Veckodag MO måndag TU tisdag WE onsdag TH FR SA torsdag fredag lördag SU söndag

15 2,2 Menystruktur Undermeny meny~~pos=headcomp: Genom undermeny, kan användaren ställa in parametern som önskat värde, kontrollera den noggrant

16 2,3 Menybeskrivning Kod (Huvudmeny ) Code (Meny) Code (Meny) meny Beskrivning Anmärkning DT O Slå-på temperaturskillnaden DT F Frånkopplingstemperaturdifferens TEMP Temperatur Begränsad temperatur av samlare EM (Emergency avfarten temperatur av samlare) EMOF Den maximala avstängnings temperatur av samlare CMX CMN CFR SMX REC CF Emon maximala tillslagstemperatur av samlare Högsta temperatur på samlare (Collector kylfunktion) skydd låg temperatur av samlare Frostskydd av samlare Högsta temperatur på tanken Tankåter kylfunktion Celsius och Fahrenheit temperaturbrytare ROLIGT hjälpfunktion DVWG Anti legionärs funktion nmin Hastighet styrning av cirkulationspumpen (RPM pump kontrollerande ) DTS Standard temperaturskillnaden (för cirkulationspump hastighetsjusterings) RIS Öka skala (cirkulationspump hastighet justerande parameteruppsättning) OHQM Termisk energimätnings När användning digital FMAX Flödeshastighet flödesräknare, inget värde visas på skärmen HDN PASSERA LADDA MEDT Typ av värmeöverföringsvätska MED% Koncentration av värmeöverföringsvätska INTV Pump intervallfunktionen TSTP Pump tidsintervall Trun Pump gångtid manuell styrning lösenord inställt Återhämtning till fabriksinställd

17 2,4 Systembeskrivning Notera: T3 är alternativ sensor, när ingen sensor (T3) är installerad på den övre delen av tanken, controller kommer att använda signalen från T2 automatiskt styra parkeringsvärm eller cirkulationspump. 1 solfångarfält - 1 värmemagasin - 1 pump och tillsatsvärme Beskrivning: Solkretspumpen (P1) är påslagen så snart inkopplingstemperaturskillnaden ( Ton) mellan solfångarfältet (T1) och värmemagasinet (T2) uppnåtts. Om temperaturskillnaden mellan solfångarfältet (T1) och värmemagasinet (T2) underskrider skillnaden avstängningstemperaturen ( Toff), eller temperaturen hos lagringstanken (T3) når det förinställda maximala lagringstemperatur, är sedan solkretspumpen (P1) avstängd. Back-up uppvärmning med reservpanna ( detaljerad se punkt 4.3): Inom den förinställda schemat för back-up värme, om temperaturen T3 är lägre än inkopplings temperatur, då back-up värme ( H1 ) utlöses, när T3 upphettas till frånkopplingstemperatur- är back-up värme H1 upphörde. T0: Temperaturgivare för termisk energimätnings (tillval sensor) T1: Temperaturgivare för samlare array T2: Temperaturgivare i botten del av tanken 1. T3: Temperaturgivare på den övre delen tankens (extra sensorn) P1: Solkretspump H1: utgång för back-up elektrisk värmare

18 3. Timing uppvärmning Beskrivning: Elvärmare kan gaspanna eller oljepanna integreras i solsystemet som används som back-up av systemet, och de kan utlösas automatiskt vid förinställt schema genom förinställd temperatur. Inom ett förinställt schema, när temperaturen (T3) av övre delen av tanken sjunker under förinställda påkoppling Temperaturen för denna funktion startar back-up värme till arbete, när T3 stiger upp till den förinställda stänga temperatur, är back-up avbröts upphettningen. Inom 24 timmar, tre tidsavsnitt kan ställas in med denna regulator. Fabriksinställd: Den första schema: back-up värme funktion startar vid 04:00 och slutar vid 05:00. inom denna tid avsnitt är inkopplingstemperatur 40 o C; frånkopplingstemperatur- är 45 o C. Den andra schema: 10:00 till 10:00, innebär det att det inte finns någon back-up värme i detta tid. Den tredje schema: back-up värmefunktion börjar kl 17:00 och slutar vid 22:00 pm. Inom denna gång avsnittet är inkopplingstemperatur 50 o C; frånkopplingstemperatur- är 55 o C. Den inkopplingstemperatur justerbara området: 10 o C ~ (AV-2 o C) Frånkopplingstemperatur justerbara området: (ON + 2 o C) ~ 80 o C Om du vill stänga av en timing uppvärmning, då kan du ställa in svarvning i tid och vrida off tid samma värde (till exempel, andra gången avsnittet ingen denna funktion, då kan du ställa in sätta på / stänga tid är 10:00 ~ 10:00) När tiden är utanför förinställt schema, back-up värme fungerar inte automatiskt även när tanken temperaturen når växeln -på temperaturen av värme. Notera: När det inte finns någon sensor installerad i den övre delen av tanken (ingen T3 sensor), regulatorn ta signalen av T2 (sensor i botten av tanken) automatiskt för att styra denna funktion. Tiden i denna kontrollerade är 24 timmar, när du ställer schema, avstängningstiden för uppvärmning bör vara större än inkopplingstiden. Till exempel: om du ställer inkopplings tiden för uppvärmning är på 17:00, men avstängningstid för uppvärmning är 06:00, då denna inställning inte träda i kraft, som innebär inom denna tid avsnitt, inte värmefunktionen fungerar inte. Rätt uppsättning är som flödar: det bör delas in i två tidsavsnitt, en gång sektionen är från 17:00 till 23:59, den andra gången avsnittet är från 0:00 till 6:

19 Inställningssteg: Tryck på knappen "Tim. Värme "till tillgång thet program för att ställa parametern "TH 1o 04:00" visas på skärm, kan inkopplingstiden och temperaturen för det första schemat av värmefunktion vara uppsättning. Tryck på "SET" -knappen, "04" av timmars blinkar på skärmen Tryck på "+" "-" för att justera timmes tid Undertrycka "SET" knappen igen, "00" av min tid blinkar på skärmen Tryck på "+" "-" för att justera minut av tid Undertrycka "SET" -knappen, temperatur "40 "blinkar på skärmen Tryck på "+" "-" knappen för att ställa in inkopplingstemperaturuppvärmnings Tryck sedan på "ESC" för att avsluta denna uppsättning Trycka knappen "Tim. Heat "," TH 1F 05:00 "visas på skärmen, avstängningstid och temperaturen för det första schemat av uppvärmningsfunktionen kan ställas in. Tryck på "SET" -knappen, "05" av timmars blinkar skärm. Tryck på "+" "-" för att justera timmes tid Undertrycka "SET" -knappen, "00" för minut tid blinkar på skärm Tryck på "+" "-" för att ställa in minut av tid Undertrycka "SET" -knappen, temperatur "45 "blinkar på skärmen Tryck på "+" "-" knappen för att ställa in avstängningstemperatur för uppvärmning Tryck på "ESC" för att avsluta denna uppsättning program, är parametrar sparas automatiskt Trycka knappen "Tim. Heat "," TH 2o 10:00 "visas på skärmen, avstängningstid och temperaturen för den andra schema för värmning funktion kan ställas in. Tryck på "SET" -knappen, "10" av timmars blinkar skärm. Tryck på "+" "-" för att justera timmes tid Undertrycka "SET" -knappen, "00" av min tid blinkar på skärmen Tryck på "+" "-" för att ställa in minut av tid Undertrycka "SET" -knappen, temperatur "50 "blinkar på skärmen

20 Tryck på "+" "-" knappen för att ställa in avstängningstemperatur för uppvärmning Tryck på "ESC" för att avsluta denna uppsättning program, är parametrar sparas automatiskt Trycka knappen "Tim. Heat "," TH 2F 10:00 "visas på skärmen, avstängningstid och temperaturen för den andra schema för uppvärmningsfunktionen kan ställas in. Tryck på "SET" -knappen, "10" av timmars blinkar skärm. Tryck på "+" "-" för att justera timmes tid Undertrycka "SET" -knappen, "00" för minut tid blinkar på skärm Tryck på "+" "-" för att ställa in minut av tid Undertrycka "SET" -knappen, temperatur "55 "blinkar på skärmen Tryck på "+" "-" knappen för att ställa in avstängningstemperatur för uppvärmning Tryck på "ESC" för att avsluta denna uppsättning program, är parametrar sparas automatiskt Trycka knappen "Tim. Heat "," TH 3o 17:00 "visas på skärmen, avstängningstid och temperatur för det tredje schemat för värmefunktion kan ställas in. Tryck på "SET" -knappen, "17" av timmars blinkar på skärmen. Tryck på "+" "-" för att justera timmes tid Undertrycka "SET" -knappen, "00" för minut tid blinkar på skärm Tryck på "+" "-" för att ställa in minut av tid Undertrycka "SET" -knappen, temperatur "50 "blinkar på skärm Tryck på "+" "-" knappen för att ställa in avstängningstemperatur för uppvärmning Tryck på "ESC" för att avsluta denna uppsättning program, är parametrar sparas automatiskt Trycka knappen "Tim. Heat "," TH 3F 22:00 "visas på skärmen, avstängningstid och temperatur för det tredje schemat för värmefunktion kan ställas in. Tryck på "SET" -knappen, "22" av timmars blinkar på skärmen. Tryck på "+" "-" för att justera timmes tid Undertrycka "SET" -knappen, "00" av min tid blinkar på skärmen Tryck på "+" "-" för att ställa in minut av tid Undertrycka "SET" -knappen, temperatur "55 "blinkar på skärm Tryck på "+" "-" knappen för att ställa in avstängning temperatur

21 av värme Tryck på "ESC" för att avsluta denna uppsättning program, eller vänta 20 sekunder för att avsluta automatiskt den inställningsparametrarna sparas automatiskt. Notera: när ingen gas eller oljepanna är ansluten till solsystemet, kan elektrisk värmare vara installeras som back-up-enhet, när elektriska värmare är i drift status, signal blinkar på skärmen, och LED-lampan lyser. Om kunden använder elektrisk värmare som back-up, vänligen enligt kraften i elektriska värmare att utrusta motsvarande säkerhetsanordningar som kontaktor och brytare med denna regulator, Vi rekommenderar att utrusta med SR802 enhet med denna regulator, (SR802 detaljerad tekniska data se punkt 9 reservdelar) 4. Controller funktioner 4,1 Tillgång huvudmenyn Under standby status, att göra så efter tillgång huvudmeny Tryck på "SET" -knappen, "HSB 0000" visas på skärmen, vänster första digitala blinkar, begära ange lösenord är fabriksinställda lösenordet "0000" Tryck på "+" "-" knappen för att komma första digitala av lösenord. Tryck på "SET" -knappen igen, den andra digitala blinkar Tryck på "+" "-" för att ange andra digitala av lösenord Tryck på "SET" -knappen igen, den tredje digitala blinkar Tryck på "+" "-" knappen för att öppna den tredje digitala av lösenord Tryck på "SET" knappen igen, den fjärde digitala blinkar Tryck på "+" "-" knappen för att öppna den fjärde digitala av Lösenord Tryck på "SET" knappen igen för att få tillgång till huvudmenyn Tryck på "+" "-" -knappen kan välja huvudmenyn Tryck på "ESC" för att avsluta huvudmenyn 4,2 Tillgång meny Efter att ha valt huvudmenyn gillar följande tillgång meny Tryck på "SET" knappen för att komma åt undermenyn Tryck på "+" "-" för att välja undermeny

22 Tryck på "SET" knappen igen för att få åtkomst till program, kan justera parametervärdet nu Tryck på "+" "-" för att justera värdet av parameter Tryck på "ESC" -knappen, avsluta program för undermeny Till exempel: undermeny Tryck på "ESC" knappen igen, för att stänga huvudmenyn. 4,3 Huvudmeny DT O & DT F Temperaturdifferens funktion Beskrivning: Solkretspump P1 utlöses av temperaturskillnaden funktion, så länge temperaturskillnaden mellan samlare och tanken når inkopplings DT, solkretsen pumpen utlöses. Till exempel: inkopplings DT är 8 o C, avstängning DT är 4 o C, om temperaturen i botten del av tanken är 20 o C, sedan bara när solfångartemperaturen stiger upp till 28 o C, är pump utlöses, och när samlare temperaturen sjunker till 24 o C, är pumpen upphört. Notera: inkopplings / off DT av 8 o C och 4 o C är standard systeminställning enligt många års erfarenhet, endast i särskilda applikations fall behöver ändras (t.ex. långt avstånd värmeöverförande), det är normalt rekommenderar att du använder standarduppsättning. Slå på och avstängning DT är omväxlande uppsättning. För att undvika misstag den minsta skillnaden mellan två temperaturskillnader (ΔTon -ΔToff) är satt som 2 C. Inställning inkopplingstemperaturskillnaden: Under standby status, tillgång till huvudmenyn DT O, Tryck på "SET" knappen för att komma åt inställningarna program DT O "DT O 08 "visas på skärmen, "08 "Blinkar, kan temperaturskillnaden inkopplings ställas in. Tryck på "+" "-" för att justera värdet för inkopplings DT, justerbara området (AV + 2 ) ~ 20, fabriksinställning är 8 Tryck på "ESC" för att avsluta den här inställningen är parameter sparas automatiskt. Inställning kopplingstemperaturskillnaden: Under standby status, tillgång till huvudmenyn DT F Tryck på "SET" knappen för att komma åt inställningarna program DT F, "DT F 04 "visas på skärmen, "04 "Blinkar, kan temperaturskillnaden avstängning ställas in. Tryck på "+" "-" för att justera värdet för avstängning DT, justerbara området 0 ~ ( ON-2 ), fabriksinställd är

23 Tryck på "ESC" för att avsluta menyn, eller vänta 20 sekunder för att avsluta automatiskt inställningarna parametrar sparas automatiskt. 4,4 Huvudmenyn - TEMP Temperatur För varje system parametrarna fabriksinställd är i bästa skick som är helt integrerad i hela solsystemet. Men dessa parametrar kan även ställas in individuellt för att tillgodose särskilda krav, du noga följa driftdata av systemkomponenter efter inställning. Notera: parametrar som kan ställas in beror på det valda systemet, inte alla parametrar kan justeras i ett solsystem. Följande undermenyer och parametrar kan ställas in under TEMP huvudmenyn. Sub Menyn Funktionsbeskrivning EMOF Den maximala avstängnings temperatur av kollektorn emon Den maximala inkopplings temperatur av kollektorn CMX Maximal begränsad kollektor temperatur kylfunktion) CMN (samlare skydd låg temperatur av samlare justerbart område fabriksinställd function exit temperatur Paragraf ( ON + 3 ) ~ 200 se ~ ( OFF-3 ) ~ ~ 90 AV se se se CFR Frostskydd av samlare - 10 ~ 10 AV se SMX Maximal temperatur på tank 2 ~ se REC Tankåter kylfunktion AV se CF Celsius och Fahrenheit temperaturbrytare ~ se EMOF maximal avstängning temperatur av samlare (Collector nödstopp Down Function) Funktionsbeskrivning: När samlare temperaturen stiger upp till den maximala avstängnings temperatur av samlare (EMOF), denna funktion är aktiverad, är sol cirkulationspump stoppas för att undvika skada av system andra komponenter som orsakas av hög temperatur. Det justerbara området för denna EMOF Temperaturen är ( ON + 3 ) ~ 200, fabriksinställd är 130. När temperaturen av samlare stiger upp till EMOF temperatur är solkretspumpen låst, men när samlare

24 temperaturen sjunker till den maximala inkopplingstemperatur av samlare (Emon) (fabriksinställd är 120 o C), är solkretspumpen olåst, och denna funktion är avaktiverad. Välj EMOF menyn "EMOF 130 o C "visas Tryck på "SET" -knappen, 130 o C blinkar. Tryck "+" "-" knapp, justera den EMOF temperatur, justerbara området: ( ON + 3 ) ~ 200, fabriksinställd är 130 o C Tryck på "SET" -knappen, aktivera och avaktivera denna funktion, om funktionen är avaktiverad sedan "EMOF ----" visas på skärmen. Tryck på "ESC" -knappen för att lämna menyn eller vänta i 20 sekunder för att avsluta automatiskt set parametrar sparas automatiskt Emon maximal tillslagstemperatur av samlare (Collector nödstopp Down Function) Välj emon undermenyn "emon 120 o C "visas Tryck på "SET" -knappen, 120 o C blinkar. Tryck på "+" "-" -knappen, justera Emon temperatur, justerbara området: ( OF-3 ) ~ 200, fabriksinställd är 120 o C. Tryck på "SET" -knappen, aktivera och avaktivera denna funktion, om funktionen är inaktiverad, sedan "Emon ----" visas på skärmen. Tryck på "ESC" -knappen för att lämna menyn eller vänta i 20 sekunder för att avsluta automatiskt set parametrar sparas automatiskt. När dessa två signaler från EM blinka på skärmen, betyder det denna funktion är aktiverad, och i detta ögonblick temperatur av tanken når sitt maximum begränsad temperatur När endast denna signal av EM blinkar på skärmen, betyder det denna funktion är också aktiverad, men temperaturen i tanken når inte till sin maximala begränsat temperatur CMX Maximal begränsad solfångare (kollektor kylfunktion) Funktionsbeskrivning: Kollektorn kylfunktion fördröjer förångning av värmeöverföringsvätska. Inom kort

25 station manuell solinnan den maximala temperaturen hos samlare, börjar solarpumpen arbetar för att kyla ned värmeöverföringsfluidet från värmeförlusterna som förekommer i rörledningar och lagring cylinder. När tanktemperaturen stiger till sitt förinställda maximala temperaturen är solkretspumpen upphörde tvångs även temperaturskillnaden är nöjd. Om solen är mycket bra, som ett resultat solfångartemperaturen stiger kontinuerligt när solfångartemperaturen stiger upp till sin maximala temperatur, kommer sol pump utlösas igen även på fallet som tanktemperaturen är redan till sin maximala temperatur. Och sol pumpen fungerar tills temperatur samlare minskas genom detta omvänd cirkulation eller när tanktemperaturen stiger dess nödtemperatur (95 o C). När displayer, och blinkar på skärmen, betyder det att tank nödsituation temperaturen når, tanktemperaturen är 95 Inställningssteg: För att komma åt huvudmenyn TEMP, välj sedan undermenyn CMX "CMX 110 o C "visas på skärm. Tryck på "SET" -knappen, parametern "110 "blinkar. Tryck på "+" "-" -knappen, att justera samlaren temperaturskydd, justerbara området (60 ~ 190 ), fabriksinställd är 110 Undertrycka "SET" -knappen, aktivera och avaktivera denna funktion, om avaktivera funktionen, "CMX - - -" visas på skärmen. Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt. CMX signal visas på skärmen, betyder det att funktionen är i aktiverad CMN skydd låg temperatur av samlare Beskrivning: När temperaturen i uppsamlaren ligger under förinställda CMN temperaturer, är solkretspumpen låst, även då temperaturskillnaden mellan kollektor och tank överstiger inkopplingstemperaturskillnad, inte sol pumpen inte fungerar ännu. När temperaturen hos kollektor är 3 o C högre än den förinställda CMN temperatur, solkretspumpen låses upp för drift, controller avslutar programmet

26 Inställningssteg: För att komma åt huvudmenyn TEMP, välj sedan undermeny CMN "CMN -----" visas på skärmen, är standarduppsättning av. Tryck på "SET" -knappen, standard off signal "- - -" blinkar på skärmen. Undertrycka "SET" -knappen, för att aktivera och avaktivera denna funktion Tryck på "+" "-" för att justera den låga temperatur skydd av samlare CMN, justerbar intervall (00 ~ 90 ), efter aktivera funktionen är fabriksinställt 10 Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt. CMN signal visas på skärmen, betyder det att funktionen är i aktiverad CFR frostskydd av samlare Beskrivning: På vintern när temperaturen i uppsamlaren ligger under den förinställda frostskyddstemperatur (Fabriksinställd är 4 o C), är Solkretspumpen triggas att kretsen sol vätska återförs. Förutom när tanktemperaturen (T2) sjunker till 6 o C, är den elektriska värmaren utlöses automatiskt och det är i drift tills T2 värms upp till 21 o C eller den stoppas när programmet CFR avslutas. När samlare temperaturen stiger upp till 7 o C, solkretspumpen upphör, program CFR avslutar automatiskt. Denna funktion används i system, som använder vatten som värmeöverföringsvätska, för att undvika frysning av sol köldbärarvätska. Inställningssteg: För att komma åt huvudmenyn TEMP, välj sedan undermeny CFR "CFR ----" visas på skärmen, är standarduppsättning av. Tryck på "SET" -knappen, standard off "- - -" blinkar. Undertrycka "SET" -knappen, för att aktivera eller inaktivera denna funktion Tryck på "+" "-" knappen för att ställa in frostskyddsfunktionen, är justerbara området (- 10 ~ 10 ), efter funktion aktiverad är standarduppsättning 4 Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt

27 CFR signal visas på skärmen, betyder det att funktionen är aktiverad. Notera: Denna funktion är endast tillgänglig i särskilda solsystem som använder ingen anti-frys flytande; denna typ av system är endast lämplig i område där den omgivande temperaturen är nära till 0 o C endast några dagar. Om säkerhetskravet är mycket hög, då antifrys är nödvändigt, vi föreslår att du använder lämplig frysskyddsvätska för att undvika frostproblem SMX Högsta temperatur på tanken Beskrivning: När DT mellan kollektor T1 och Tank T2 tillgodoser inkopplings DT cirkulation, sol pump utlöses, men för att undvika den höga temperaturen inuti tanken, controller kommer kontrollera om temperaturen (T3) av övre delen av tanken är högre än maximal temperatur av tanken när T3 är högre än förinställd SMX temperatur, sol pump upphörde även vid fallet att DT tillgodoser villkoret. När tanktemperaturen sjunker och är 2 o C under SMX, sol pumpen startar när DT tillgodoser tillstånd. Inställningssteg: För att komma åt huvudmenyn TEMP, välj sedan undermeny SMX, "SMX 70 o C "visas på skärmen. Tryck på "SET" -knappen, parametern "70 "blinkar Tryck på "+" "-" för att justera värdet av maxtemperatur av tanken, är justerbara området ( 2 ~ 95 ), standarduppsättning är 70 Undertrycka "SET" knappen för att aktivera och avaktivera denna funktion, om funktionen avaktiverad, "SMX - - -" visas på skärmen. Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt. SMX signal visas på skärmen, betyder det att funktionen är i aktiverad REC Tank nytt kylfunktion Beskrivning: Om tanktemperaturen är över tankens maxtemperatur och samtidigt, samlare temperaturen är 5 o C lägre än tanktemperaturen, då solarpumpen utlöses genom denna omvänd cirkulation, är tanken temperaturen sjönk med värmeförluster uppstår i samlare, sol

28 pump håller arbeta tills tank temperaturen sjunker under sin maximala temperatur. Inställningssteg: För att komma åt huvudmenyn TEMP, välj sedan undermeny REC "REC OFF" visas på skärmen, är standarduppsättning av. Tryck på "SET" -knappen, parameter "OFF" blinkar på skärmen Undertrycka "SET" knappen för att aktivera eller inaktivera den här funktionen efter funktion aktiverad; fabriksinställda är "REC ON" Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt. REC signal visas på skärmen, betyder det att funktionen är i aktiverad C- F Celsius och Fahrenheit temperaturbrytare Inställningssteg: För att komma åt huvudmenyn TEMP, välj sedan menyn CF, "C _ F "visas på skärmen. Tryck på "SET" -knappen, parametern " "Blinkar på skärmen. Tryck på "+" knappen för att välja mellan Celsius och Fahrenheit temperatur, är fabriksinställd Tryck på "ESC" -knappen för att lämna menyn eller vänta i 20 sekunder för att avsluta automatiskt parametrar sparas automatiskt. 4,5 Huvudmenyn - FUN Hjälp funktion Hjälp funktionen hos denna regulator kan ställas in under menyn "FUN"; är det möjligt att aktivera flera hjälpfunktioner samtidigt. Notera: I menyn "FUN", vissa funktioner är inaktiverade, då aktiveras eller inaktiveras status för Följande hjälpfunktioner i undermeny är också annorlunda. Exempel för att förklara: Om du ställer in parameter värmeenergi mätning (OHQM) är avstängd, vilket innebär denna funktion är avaktiveras, då är Fmax MEDT och MED% funktioner försvann i undermenyn, endast när denna funktion (OHQM) aktiveras, och de verkar bara i undermenyn. (Se beskrivs i 2.2 menystruktur)

29 Följande undermeny kan nås via menyn "FUN" Undermeny meny~~pos=headcomp menyn beskrivning Paragraf DVWG Anti-Legionella-funktion nmin Solkretspump hastighet juste ( Varvtal kontrollerande ) DTS Standard temperaturskillnaden ( för kretspumphastigheten justerande ) RIS Höjning (för kretspumphastigheten justerande) OHQM Termisk energimätnings FMAX Flödeshastighet MEDT Typ av värmeöverföringsvätska MED% Koncentrationen av anti-frysvätska INTV Pump intervallfunktionen TSTP Pump intervalltid Trun Pump gångtid DVWG Anti-Legionella funktion Beskrivning: För att undvika uppträdande bakterier i vattenbehållaren när temperaturen i tanken är lägre för ett lång tid, kommer regulatorn automatiskt kontrollera temperaturen i tanken var 7 dagar (en period), Om temperaturen i tanken är aldrig över 70 o C under denna period, sedan i standardtiden 01:00 varje söndag av perioden kupévärm utlöses automatiskt för att värma vatten tills det stiger upp till 70 o C, bakterier dödas av hög temperatur, varefter funktionen är inaktiverad. Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny DVWG "DVWG OFF" visas på skärmen. Standard uppsättning är "OFF". Tryck på "SET" -knappen, parameter "OFF" blinkar på skärmen. Undertrycka "+" "-" knappen "DVWG ON" blinkar på skärm, är funktionen aktiveras. Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt

30 4.5.2 nmin Solkretspumpen hastighet juste ( Varvtal kontrollerande ) Beskrivning: P1 utgång kan konfigureras att fungera antingen som RPM kontrollerad produktion eller enkel omkopplare produktion. När denna funktion är aktiverad, är utgången RPM kontrollerade utgång; när parameter är inställd på "Nmin" 100% "utgången blir en normal kopplingsutgång. Normal kopplingsutgång: kretspumpen hastighetskontroll avaktiveras, är pump som drivs med en fast hastighet och flödeshastighet ändras inte. RPM styrutgång: ( hastighetskontroll är aktiverad), försöker styrsystemet upprätthålla en skillnad konstant temperatur mellan kollektor och tank. Pumpen prestationen sker kontinuerligt justeras och volymflödet av pumpen ökas eller minskas, beroende på temperaturskillnaden. Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny nmin, "Nmin 30" visas på skärmen. Tryck på "SET" -knappen, parametern "30" blinkar på skärm Tryck på "+" "-" för att justera hastigheten på kretspump, justerbara området (30 ~ 100%), är fabriksinställt 30% Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt DTS Standard skillnadstemperatur ( för krets pumpens hastighet juste ) Beskrivning: När inkopplingstemperaturskillnaden ( T ON) når, sol pump utlöses, och sedan inom 20 sekunder, når pumphastighet till sin lägsta hastighet (30%). fter, controller kontrollerar kontinuerligt när skillnaden standardtemperatur (DTS) når, hastigheten på pumpen ökar en grad (10%), tidsskillnad temperatur RIS ökar vart 1 o C, ökar hastigheten på pumpen 10% tills den når sin högsta hastighet 100%. Genom inställning av temperaturskillnaden ökningshastighet (RIS) kan uppnå styrningen av pumpen fart. Om temperaturskillnaden sjunker till avstängnings TD ( T OFF), är cirkulationspump upphört

31 Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermenyer DTS, "DTS 08 o C "visas på skärmen Tryck på "SET" -knappen, parametern "08 o C "blinkar på skärm Tryck på "+" "-" för att ställa in standard DTS, justerbara området ( 2 ~ 30 ), fabriksinställd är 08 o C Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt RIS Temperatur höjning (för kretspumphastigheten justerande) Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny RIS, "RIS 01 o C "visas på skärmen. Tryck på "SET" -knappen, parametern "01 o C "blinkar på skärm Tryck på "+" "-" för att justera ökningstakten av ( RIS ) av temperaturskillnaden, justerbar räckvidd ( 1 ~ 20 ), fabriksinställd är en o C Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt OHQM Termisk energimätnings Beskrivning: Regulatorn har funktion för mätning av värmeenergi; den kan mäta den energi som från samlar överföringar till tank. För tydlighetens mäta temperaturen (T0, T1) på flödet och returledningen bör kontrolleras, och en extra flödesmätare ska installeras på cirkulationen röret och det används för mätning av flödeshastigheten. Den termiska energi genom solsystemet beräknas med uppmätta temperaturen T1, T0 och flödeshastighet. Värmeenergi komma i den aktuella dagen visas i DKWh, ackumulerande värmeenergi visas i kwh eller MWh. Dag energi plus ackumulerade energin blir totalt energiutbyte. Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny OHQM "OHQM OFF" visas på skärmen, Fabriksinställd är OFF

32 Tryck på "SET" -knappen, parametern "OHQM OFF" blinkar på skärmen Undertrycka "+" "-" knappen för att aktivera denna funktion, "OHQM ON" blinkar på skärmen Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt. Notera: 1) Värmeenergi uppnåtts i aktuella dagen, ackumulerande värmeenergi och drifttid pump kan återställas under standby status, att göra så följande: Tryck på "+" "-" knappen för att välja att kontrollera värmeenergi av aktuell dag, "DKWH XX" "SET" visas på skärmen. Tryck på "SET" knappen i 3 sekunder, gör summer 3 gånger "du -----", den dagliga värme energi rensas och daglig värmeenergi återställs till "00". Tryck på "+" "-" knappen för att välja att kontrollera ackumulerad värmeenergi "KWH XX" eller "MWH XX" "set" visas på skärmen. Tryck på "SET" knappen i 3 sekunder, gör summer 3 gånger "du -----", summan termiska energi rensas; ackumulativa termisk energi återställs till "00". Tryck på "+" "-" knappen för att välja att kontrollera driftstiden för pump, "HP XX" "SET" visas på skärm. Tryck på "SET" knappen i 3 sekunder, gör summer 3 gånger "du -----", drifttiden av pump rensas, och det återställs till "00". 2) Endast när funktionen termisk energimätnings aktiveras, drifttid av cirkulationspump funktion bara kan utlösas FMAX Flöde FAMX: Flöde l / min. justerbara området: (0,1 ~ 20) L / min, öka hastighet 0.1L per tid, fabriksinställda är 2.0L / min Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny FMAX "FMAX 2.0" visas på skärmen. Tryck på "SET" -knappen, parametern "2.0" blinkar på skärm Tryck på "+" "-" för att justera parametern flödet. Justerintervallet ( 0,1 ~ 20 ) Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt,

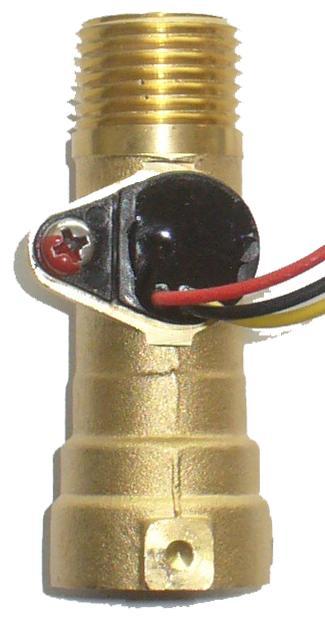

33 parametrar sparas automatiskt. Notera : När användning digital flödesräknare, då denna funktion inte existerade MEDT Typ av värmeöverföringsvätska MEDT: typ av värmeöverföringsvätska, justerbara området (00 ~ 03), fabriksinställd : 01 Typ av värmeöverföringsvätska: 00 : Vatten 01 : Propylenglykol 02 : Glykol 03 : Tyfocor LS / G-LS Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny MEDT, "MEDT 01" visas på skärmen. Tryck på "SET" -knappen, parametern "01" blinkar på skärm Tryck på "+" "-" för att justera typ av värmeöverföringsvätska, justerbara området (00 ~ 03 ) Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt MED% Koncentration av värmeöverföringsvätska MED% Koncentration av värmeöverföringsvätska (volymprocent%), beroende på vilken typ av värmeöverföringsvätska, justerbara området (20 ~ 70), ställer fabrik 40% Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny MED%, "med% 40" visas på skärmen. Tryck på "SET" -knappen, parametern "40" blinkar på skärmen Tryck på "+" "-" för att justera koncentrationen, justerbara området (20 ~ 70 ) Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt. Notera: när MEDT typ av överföringsvätska är "00, 03 ", kan MED% inte visas

34 4.5.4 INTV Pump intervallfunktionen Beskrivning: Den här funktionen är användbar när solfångargivaren inte är installerad på samlare (sensor installerad på utloppsröret hos kollektor). För att mäta den verkliga temperaturen för samlare, inom det förinställda intervallet är sol pump utlöses för kort tid, så att det varma vattnet inuti samlare kan strömma till röret, där sensorn är monterad, som ett resultat, den faktiska temperatur av uppsamlaren mäts. Det är onödigt att aktivera denna funktion för all framtid, du kan använda den inom ett förinställt schema (standard inställda tiden är 06:00 ~ 20: 00, inte ändras). Under den period som solar pump är i drift, (perioden gångtid kan ställas in genom parametern "Trun"), kontrollerat kontrollera ökningen av temperatursensorn, om temperaturen ökningar är mindre än en o C, då solarpumpen upphör automatiskt. Efter rasten (Intervall kan ställas in med parametern "TSTP"), upprepar samma process. Under den period som solar pump är i drift, är om uppmätta temperaturen ökar över 1 o C, sedan nästa intervall utelämnas, upprepar denna utelämna när det tillgodoser tillstånd och fram temperaturskillnaden inkopplings tillgodoses eller ingen mer temperaturändring kan vara mätt. Efter det åter pump intervallfunktion till pulshastighetsreglerad drift. Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny INTV, "INTV OFF "visas på skärmen. Tryck på "SET" -knappen parameter "OFF" visas och blinkar, är fabriksinställt "OFF" Tryck på "+" "-" knappen för att aktivera denna funktion, "INTV ON "visas på skärmen. Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt TSTP Pump interval- tid Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny TSTP, "TSTP 30" visas på skärmen. Tryck på "SET" -knappen, parametern "30" blinkar på skärmen, fabriksinställda är "30" minuter. Tryck på "+" "-" för att ställa in laddningstiden, justerbara området: 2 ~ 60 minuter, Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt,

35 parametrar sparas automatiskt Trun Pump gångtid Inställningssteg: För att komma åt huvudmenyn FUN, välj sedan undermeny Trun, "Trun 15" visas på skärmen. Tryck på "SET" -knappen, parametern "15" blinkar på skärm, är fabriksinställt 15 sekunder.. Tryck på "+" "-" för att justera gångtid, justerbara området: 5 ~ 120 sekunder Tryck på "ESC" -knappen för att avsluta menyn eller vänta i 20 sekunder för att avsluta automatiskt, parametrar sparas automatiskt. 4,6 HND Manuellt läge Vid användning av denna regulator första gången eller när felsökning denna regulator, produktionen av denna kontroller ( P1, H1 ) kan utlösas manuellt "On OFF" kontroll. Inställningssteg: För att komma åt huvudmenyn HND, Tryck på "SET" knappen, "HND1 off" visas på skärmen, P1 utgång manuellt Undertrycka "SET" -knappen, "HND1 på" visas på skärm, är P1 utgång påslagen Undertrycka "SET" igen, "HND1 off" visas, P1output slås-off Tryck på "ESC" för att avsluta P1set program Tryck på "+" knappen "HND2 off" visas på skärmen, H1 utgång manuellt Tryck på "SET" -knappen, "HND2on" visas på skärm, är H1 utgång påslagen Undertrycka "SET" igen "HND2off" visas, H1 utgång är urkopplade Tryck på "ESC" för att avsluta H1 uppsättning program Tryck på "ESC" för att avsluta H1 uppsättning program

36 4,7 PASS lösenord inställning Inställningssteg: För att komma åt huvudmenyn PASS, Tryck på "SET" -knappen, "pwdc 0000", den vänstra digitala blinkar, be om att ange lösenordet, fabriksinställda är "0000" Tryck på "+" "-" knappen för att öppna den första digitala Undertrycka "SET" -knappen, den andra digitala blinkar Tryck på "+" "-" knappen för att öppna den andra digitala Undertrycka "SET" -knappen, den tredje digitala blinkar Tryck på "+" "-" knappen för att öppna den tredje digitala Undertrycka "SET" -knappen, den fjärde digitala blinkar Tryck på "+" "-" knappen för att öppna den fjärde digitala Tryck "SET" -knappen, "PWDN 0000" visas på skärm, begära in ett nytt lösenord, gör som ovan för att ange det nya lösenordet Tryck på "SET" -knappen, "PWDG 0000" visas på skärmen, be om återinträda den nya lösenord, gör som ovan för att inträda det nya lösenordet "PWOK" visas på skärmen anger återinträda lösenord framgångsrikt. Tryck på "ESC" för att avsluta in program eller vänta i 20 sekunder för att avsluta automatiskt. Varning! Om lösenordet är glömt, är det inte möjligt att återhämta sig, men du kan återställa lösenordet till fabriksinställd, då kan du reedit ett nytt lösenord som ovan Uppg steg, att göra så efter att återhämta sig till fabriksinställd. Öppna locket på displayen, Tryck och håll nere, sedan avstängning av strömmen av styrenheten, vänta några sekunder, sedan slå-på strömmen igen. Summer gör "du -----" 3 gånger, släpp sedan knapp. Controller återgår till fabriksinställda, ett nytt lösenord kan återställas nu. 4,8 LOAD Recovery fabriksinställning Inställningssteg: För att komma åt huvudmenyn LOAD,

37 Tryck på "SET" -knappen, "ja" visas på skärmen. Håll ned "SET" -knappen, gör summer "du -----" 3 gånger, släpp sedan "SET" -knappen. Kontroller återgår till fabriksinställd, kan nya paramters vara återställa nu. Tryck på "ESC" för att avsluta in program eller vänta i 20 sekunder för att avsluta automatiskt. 4,9 On / OFF knappen Under standby-läge, Tryck knappen i 3 sekunder; controller är avstängd "OFF" visas på skärmen. Förtränga knappen, controller påslagen igen. 4,10 Holiday-funktion Beskrivning: Denna funktion aktiveras på natten, sol vätska kommer att flöda från lagringstanken samlare för att kyla tank, och därmed förhindra hög termisk belastning problemet med solsystemet på grund av helt uppvärmd lagringstank. Funktionen aktiveras på natten från 22:00 till 06:00, när solfångartemperaturen sjunker 8 o C under tanktemperaturen (T2), sol cirkulationspumpen börjar arbeta; när temperaturen i uppsamlaren är 2 o C under tanken temperatur, och Solkretspumpen upphör. Aktivera denna funktion om: Du har för avsikt att vara frånvarande under en längre period (semester) Inget varmvatten krävs under en längre period. Notera: Funktionen avaktiveras när temperaturen i nedre delen av ackumulatortanken faller ned till 35 o C. Aktivera / avaktivera denna funktion: Tryck på "semester" knappen under en lång tid tills signalen av semester funktion visas på skärm, och sedan semester är aktiverad. Undertrycka "Holiday" -knappen, signalen försvinner, är semesterfunktion avaktiverad

38 Notera: Denna funktion är endast aktiverad när du inte är hemma under lång tid, när du kommer tillbaka; vänligen se till att avaktivera det. 4,11 Manuell värme Beskrivning: Elektriska värmare, gas- eller oljepanna kan vara så back-up enheter i ett solsystem, detta controller kan uppnå konstant temperatur kontrollerande, när controller blir temperaturen signal av övre delen tank (T3) är 2 o C under den förinställda temperaturen, kommer tillbaka upp värme vara utlöses. När temperaturen hos toppdelen tank (T3) når till den förinställda temperaturen, uppvärmning upphört. Villkor för att utlösa manuell uppvärmningsfunktion: temperaturinställningen ska vara 2 o C högre än tanktemperaturen. Aktivera / avaktivera funktionen: Tryck på "Man.Heat" -knappen, temperatur "60 "Blinkar på skärmen. Tryck på "+" "-" för att justera inkopplingstemperatur, justerbara området 10 ~ 80, fabrik uppsättning är 60. Efter 20 sekunder är denna funktion aktiverad, signal visas på skärmen, och uppvärmnings signal blinkar också. LED värmeindikering lyser. Tryck på "Man.Heat" knappen igen, för att avstängning manuell värmefunktion. Notera: manuell uppvärmning kan endast värmemagasin en gång, efter manuell uppvärmning utlöses när temperatur av tanken stiger upp till den förinställda temperaturen, manuella värme upphör, och manuell uppvärmningsfunktionen inaktiveras automatiskt, om kunden vill värma igen, behöver du göra om enligt stegen ovan. check 4,12 Temperatur Under standby-läge, Tryck på "+" "-" knappen kan kontrollera värdet av temperaturgivare T0 ~ T3, pumphastigheten ( n%), ackumulerad drifttid av cirkulationspumpen (HP), daglig värmeenergi (DKWH) ackumulerad värmeenergi (kwh) eller (MWh), Flöde ( L / M )

39 Vid en genomgång av temperatur, T0 - T3 visar en efter en, motsvarande sensor signal blinkar. Tryck på "ESC" -knappen, vecka och tanktemperaturen kan visas. Notera: 1. Värdet av ackumulerad drifttid av cirkulationspumpen (HP), daglig värmeenergi (DKWH) och ackumulerad värmeenergi (kwh) eller (MWh) kan kontrolleras först efter utlösning av QHQM värmeenergi balansfunktion. 2. Flödeshastighet ( L / M ) kan visas när digital flödesräknare används i solsystemet. Om mekanisk flödesräknare används, då flödeshastigheten kan inte visas. 5. Skyddsfunktion 5,1. minnesskydd Vid strömavbrott, håller styrenheten parameterinställningar oförändrade. 5,2 Skärmskydd När ingen någon press på knappen i 3 minuter, är skärmskydd aktiveras automatiskt, och sedan LCD belysning lampa är avstängd. Genom att trycka på någon knapp för ljus LCD lampa igen

40 6. Felsökning 6,1 Trouble skydd en. När det är ett avbrott eller en kortslutning mellan anslutningen av temperaturgivare, styrenhet stänger motsvarande funktioner och inga fler utsignaler ges vid signalerna samtidigt fel är visade på displayen. Om regulatorn inte fungerar korrekt, kontrollera följande punkter. Tryck på "+" "-" för att kontrollera felkoden " "signal visas på LCD-skärmen Felmeddelande på LCD-skärmen T Menande Felorsak fel rättelse T0 sensor problem Sensor ledningar avbryts, inte anslutna eller kortslutning Kolla upp byt motståndsvärde, T funktion termisk mätning påslagen är T1 sensor problem Sensor ledningar avbryts, inte T0 sensor är inte ansluten Ansluta T0 eller Stäng av detta anslutna eller kortslutning fungera ( OHQM ) Kolla upp byt motståndsvärde, T T2 sensor problem Sensor ledningar avbryts, inte anslutna eller kortslutning Kolla upp byt motståndsvärde, 6,2 Trouble kontroll Regulatorn är kvalitetsprodukt, tänkt för år av kontinuerlig problemfri drift. Om ett problem uppstår, orsaken till problemet ligger mycket ofta inte i regulatorn utan i perifera komponenter. Följande beskrivning av några välkända problem bör hjälpa installatören och operatören att isolera problemet, så att systemet kan placeras tillbaka i drift så snart som möjligt och för att undvika onödiga kostnader. Naturligtvis är inte alla möjliga problem kan listas här. Men de flesta av de normala problem som uppstått med controller kan hittas i listan nedan, bara tillbaka styrenheten till säljaren när du är helt säker på att ingen av de problem som anges nedan är ansvarig för felet

41 symptom Controller inte visas några funktioner alls sekundära symptom Möjlig orsak Displayen visar ingenting, ingen displaybelysning Kontroller kraft bryts eller program är utan arbete Procedur Kontrollera styrströmkabeln Tryck återställningsknappen Solens pumpen inte fungera, trots det faktum att inkopplingsförhållanden är nöjd Pump fungera inte Solens pumpar drivs, trots faktumet den där de slå på villkor inte är uppfyllda. Pumpsymbolen på displayen blinkar Pumpsymbolen på displayen inte blinkar. eller Upplyst blinkar T felmeddelande visas på skärmen Pumpsymbolen på displayen blinkar. Pump strömavbrott Kolla upp pumpströmkabel De maximal lagring tank temperatur (SMX) infaller maximal solfångare (EM) har uppnåtts. Fel (kortslutning eller öppen krets) i en temperatursensor Semesterfunktion eller Frost skydd fungera eller tank åter kylfunktionen aktiveras. Inget fel På kontrollenheten, kontrollera de aktuella värdena av Allt anslutna temperaturgivare, byta ut alla defekta sensorer och /eller kablage. Inga problem, Det är vanligt. Om det är nödvändigt att deaktivera de motsvarande funktioner. Varning! Ta bort enheten från elnätet innan du öppnar höljet kan kontrolleras En potentiellt defekt sensor med en ohmmeter. För att göra detta, det sensor måste kopplas bort, dess motstånd mäts, och värdet jämförs med Siffrorna i tabellen nedan, är liten avvikelse (± 1%) acceptabelt, PT1000 resistansvärde Ω NTC 10K B = 3950 resistansvärde Ω

42 7. Kvalitetsgaranti Tillverkaren tillhandahåller följande kvalitetsansvar för slutanvändare: inom den tid kvalitet ansvar, kommer tillverkaren utesluta fel som orsakas av produktion och materialval. En korrekt installation kommer inte att leda till misslyckande. När en användare tar felaktig hantering sätt, felaktig installation, felaktig eller crud hantering, felaktig anslutning av sensorn i systemet och felaktig användning, är kvaliteten ansvar ogiltig för dem. Warrantee upphör inom 24 månader efter det att köpa regulatorn. 8. Tekniska data Specifikation Data strömförsörjning AC230V ± 10% Energiförbrukning Noggrannhet av temperaturmätning Användningsområde samlare temperatur mätning Utbud av tankens temperaturmätning Lämplig effekt till pumpen Lämplig effekt av elektrisk värmare ingångar < 3W ± 2 o C - 10 ~ 220 o C 0 ~ 110 o C en pump, 500W en värmare, 1500W 1 x Pt1000 sensor ( 500 o C) i kollektorn (kisel cable 280 o C), 2 x NTC10k, B3950 sensor ( 135 o C) för tank, (PVC kabel 105 o C), utgångar Omgivningstemperatur Vattentät klass 1 relä för cirkulationspumpar ett relä för elvärmare - 10 ~ 50 o C IP

43 9. Tillbehör till denna regulator A01: sensor för samlare PT1000, Ф6 * 50mm A02: sensor för tank och rör NTC10k, B = 3950, Ф6 * 50 A05 : termokälla rostfritt stål Parameter : 1/2 "OT, Ф8 * 200 SR802: enhet för hög effekt elektrisk värmare Dimension: 100mmx100mmx65mm Strömförsörjning : AC180V ~ 264V, 50 / 60Hz Lämplig effekt: 4000W Tillgänglig omgivnings temperatur: - 10 ~ 50 o C Vattentät klass: IP43 SR802 kopplingsschema: skydds~~pos=trunc brytare~~pos=headcomp Tank elvärmare PA Skydd flexibla röret Kontroller GND L N PA Skydd flexibla röret Anslut med värmeelement produktion av styrenheten Relä Notera : frånslagsström, och utföra yrket installatör
