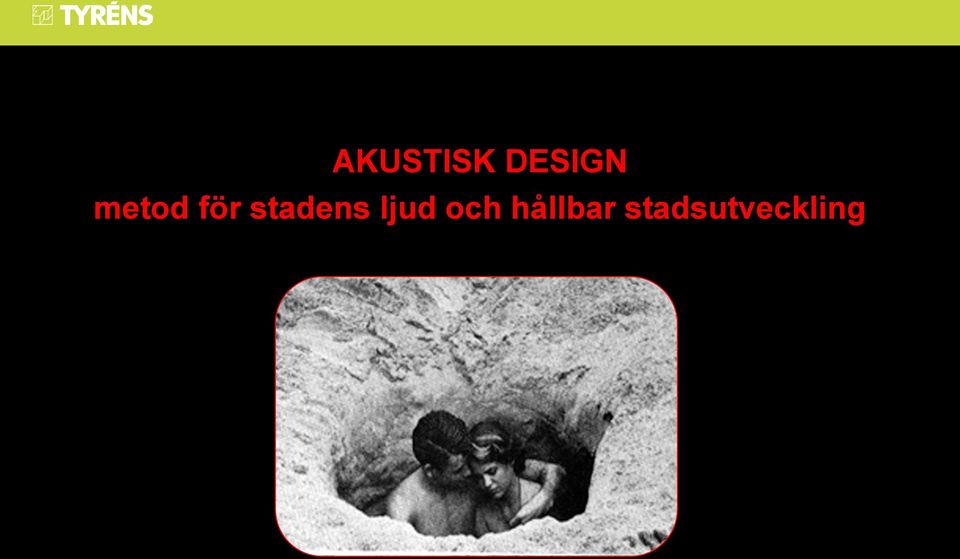

1 AKUSTISK DESIGN metod för stadens ljud och hållbar stadsutveckling

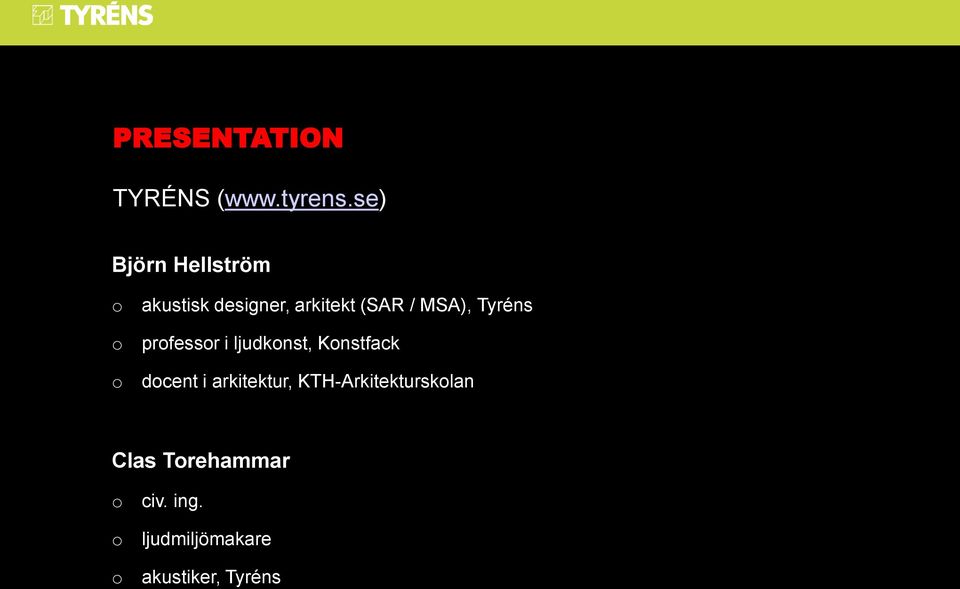

2 PRESENTATION TYRÉNS ( ) Björn Hellström o o o akustisk designer, arkitekt (SAR / MSA), Tyréns professor i ljudkonst, Konstfack docent i arkitektur, KTH-Arkitekturskolan Clas Torehammar o o o civ. ing. ljudmiljömakare akustiker, Tyréns

3 Tyréns : Akustik Stockholm 22 Umeå 4 Växjö 2 Malmö 5

4 Akustik : verksamhetsområden Byggnadsakustik Industribuller Samhällsbuller Produktutveckling Vibrationer Akustisk Design

5 Tyréns : Forskningsstiftelse

6 INNEHÅLL Akustisk Design Stadsbyggnad vers. Bullerriktvärden Projekt : Stadens Ljud Norra Djurgårdsstaden / Södra Värtahamnen Mariatorget

7 AKUSTISK DESIGN

8 AKUSTISK DESIGN Buller = oönskat ljud /? = önskat ljud Defensiv hållning : Skydda oss från ljud AD = Offensiv hållning : Exponera oss för ljud vilka kvaliteter har ljud? vilka behov har vi av ljud? hur använder vi ljud? Ljud = Design

9 VAD ÄR AKUSTISK DESIGN? Akustisk design tillämpa ljud som designelement skapa en kvalitativ ljudmiljö där akustiken är en del av arkitekturen ( vad ska rummet / platsen vara bra på? ) funktionsrelaterade designåtgärder Interdisciplinär metodik akustik, arkitektur, musik, konst, design, psykologi, sociologi, m.m.

där akustiken är en del av arkitekturen ( vad ska rummet / platsen vara bra på?

10 AKUSTISK DESIGN / KOMMUNIKATION / SLUSSEN SPRÅK?

11 AKUSTISK DESIGN : SPRÅK & LJUDKVALITET Interdisciplinära begrepp Dynamik (tid) Orientering (rum) Interaktion (kommunikation) Komfort (psykosocial struktur) Identitet (representation) Estetik

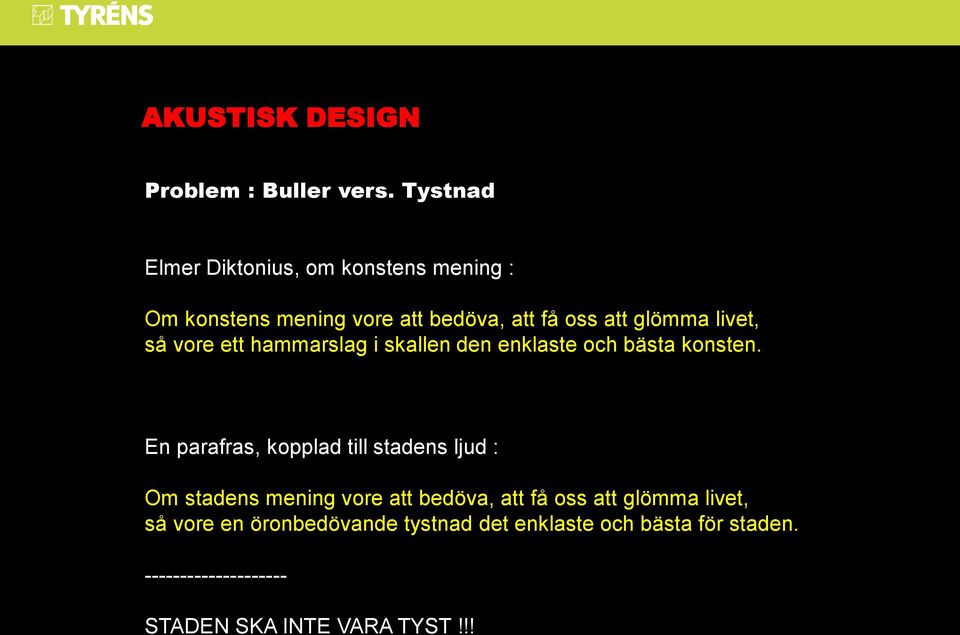

12 AKUSTISK DESIGN Problem : Buller vers. Tystnad Elmer Diktonius, om konstens mening : Om konstens mening vore att bedöva, att få oss att glömma livet, så vore ett hammarslag i skallen den enklaste och bästa konsten. En parafras, kopplad till stadens ljud : Om stadens mening vore att bedöva, att få oss att glömma livet, så vore en öronbedövande tystnad det enklaste och bästa för staden STADEN SKA INTE VARA TYST!!!

livet, så vore ett hammarslag i skallen den enklaste och bästa konsten.

13 STADSBYGGNAD / BULLERRIKTVÄRDEN

14 STADSBYGGNAD / BULLERRIKTVÄRDEN Riktvärden för trafik- & industribuller - Hälso- miljöskäl - Avslag på nybyggnationer

15 STADSBYGGNAD / BULLERRIKTVÄRDEN Riktvärden för industribuller Tabell 1. Utomhusriktvärden för externt industribuller, avseende frifältsvärden vid nyetablering av industri. Tabell 2. Utomhusriktvärden för externt industribuller, avseende frifältsvärden för befintlig industri.

frifältsvärden vid nyetablering av industri. Tabell 2.

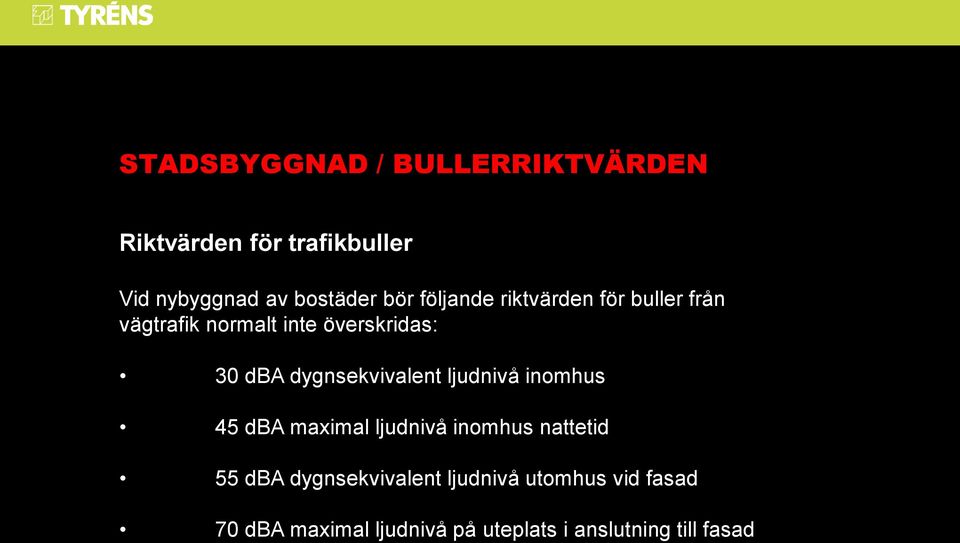

16 STADSBYGGNAD / BULLERRIKTVÄRDEN Riktvärden för trafikbuller Vid nybyggnad av bostäder bör följande riktvärden för buller från vägtrafik normalt inte överskridas: 30 dba dygnsekvivalent ljudnivå inomhus 45 dba maximal ljudnivå inomhus nattetid 55 dba dygnsekvivalent ljudnivå utomhus vid fasad 70 dba maximal ljudnivå på uteplats i anslutning till fasad

dygnsekvivalent ljudnivå inomhus 45 dba maximal ljudnivå inomhus nattetid 55 dba

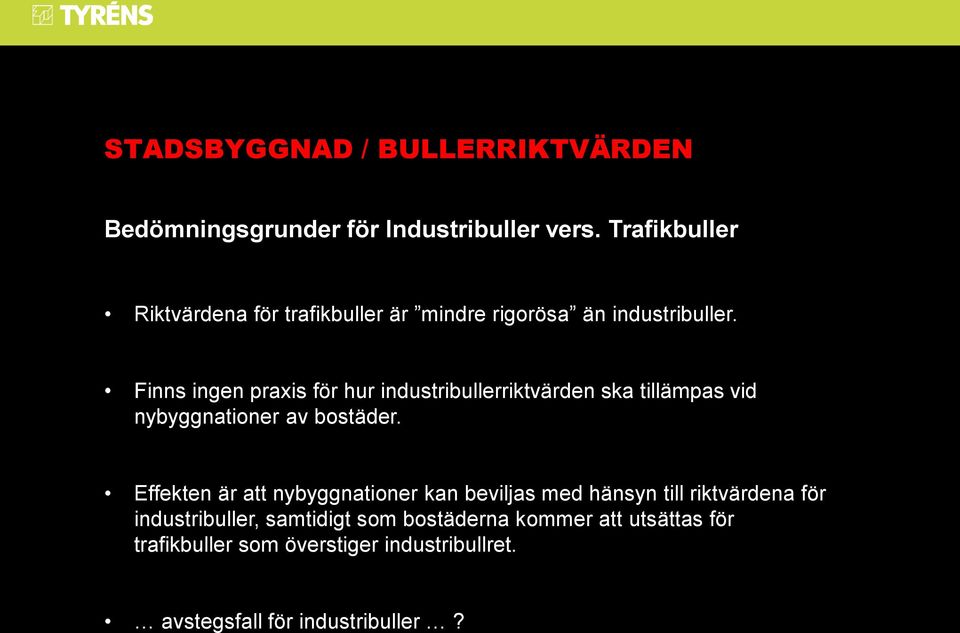

17 STADSBYGGNAD / BULLERRIKTVÄRDEN Bedömningsgrunder för Industribuller vers. Trafikbuller Riktvärdena för trafikbuller är mindre rigorösa än industribuller. Finns ingen praxis för hur industribullerriktvärden ska tillämpas vid nybyggnationer av bostäder. Effekten är att nybyggnationer kan beviljas med hänsyn till riktvärdena för industribuller, samtidigt som bostäderna kommer att utsättas för trafikbuller som överstiger industribullret. avstegsfall för industribuller?

Finns ingen praxis för hur industribullerriktvärden ska tillämpas vid nybyggnationer av bostäder.

18 STADSBYGGNAD / BULLERRIKTVÄRDEN Clas Torehammar parafras på >Läkare utan gränser< Gerillagruppen : >Akustiker utan gränsvärden< 55 db

19 STADSBYGGNAD / BULLERRIKTVÄRDEN Riktvärdens inverkan på nybyggnationer : Avstegsfall för trafikbuller = tvångströja? - avstegsfall - tyst sida - kvarterslösning - arkitektoniska konsekvenser

20 STADSBYGGNAD / BULLERRIKTVÄRDEN Vad säger arkitekter / stadsplanerare och akustiker? Arkitektur Sammanvägning av miljökvaliteter till en helhetsbedömning av den lokala situationen Situationsanknuten arbetsmetodik utgående från platsens förutsättningar Kvalitativa kriterier sällan fasta normer och riktvärden Akustik Ingen helhetsbedömning enbart akustiska kriterier för den lokala situationen Objektiva bedömningsgrunder mätbara kriterier Kvantitativa kriterier normer och riktvärden Effekt kulturkrock Svårt att bygga och förtäta

utgående från platsens förutsättningar Kvalitativa kriterier sällan fasta normer och riktvärden Akustik Ingen helhetsbedömning

21 STADSBYGGNAD / BULLERRIKTVÄRDEN Vad kan vi lära oss? Hur kan vi gå vidare? Hur kan arkitekter och akustiker mötas? problem : ljudfrågor marginaliserad kompetens i planarbetet problem : mono-disciplinär planprocess Mångfacetterade förhållningssätt Tidigt i processen Kunskapsutveckling Helhetslösningar av problemkomplex (bebyggelse-, ljud-, miljö-, design-, hälso-, trafikaspekter) Interdisciplinär projektering bl.a. om hur vi mer situationsanpassat kan integrera ljudfrågor i stadsbyggandet Begrepp / teorier / metoder / praktik

22 PROJEKT : STADENS LJUD

23 Projekt : Stadens Ljud samexistens & metodutveckling för ökad stadskvalitet

24 Projekt : Stadens Ljud

25 Projekt : Stadens Ljud Fallstudie Norra Djurgårdsstaden Södra Värtahamnen ( miljöstadsdel klimatsmart & hållbar ) Finansiering Delegationen för Hållbar Stadsutveckling / Stockholms Exploateringskontor Partners Tyréns Stockholms Stadsbyggnadskontor Stockholms Miljöförvaltning Stockholms Exploateringskontor Helsingborg (H+) Kommun Malmö Kommun Göteborg Kommun Chalmers avd. teknisk akustik

26 Projekt : Stadens Ljud Projektets centrala fråga Hur kan vi hantera stadens ljud med sikte på hållbar stadsutveckling? Problem Stadsutveckling Hållbar stadsutveckling förtätning i bullerutsatta urbana miljöer (t.ex. industri- & hamnområden) Saknas kunskap om hur man kan integrera bullerriktvärden i planprocessen Fallstudie konceptuell / generativ modell Södra Värtahamnen i Norra Djurgårdsstaden Framtida planprocesser Interdisciplinär metodik Metoder och begrepp Akustik / Stadsutveckling / Landskapsarkitektur / Trafik / Miljö / Ljus

27 Projekt : Stadens Ljud Mål Skapa ett konkret exempel på en kvalitativ stadsmiljö med bostäder, kontor och offentliga rum och samtidigt hantera buller och miljökvalitetsmål. Presentera alternativ till traditionella bostadsområden privata enklaver & kvarterslösning med tyst sida Stadsdelen integrerad med närliggande områden (jämför Södra Station) Värtahamnen

28 Projekt : Stadens Ljud Fallstudie : Stadsdel Värtahamnen Ljudproblematik buller från kryssningsfartyg buller från spårbunden trafik och fordonstrafik Utmaning ingen mur av kontorsfastigheter exponera bostäder mot bullerkällor klara bullerkraven kryssningstrafik och trafik som kvaliteter

29 Projekt : Stadens Ljud Fallstudie : Buller från kryssningsfartyg

30 Projekt : Stadens Ljud Fallstudie : Buller från kryssningsfartyg Akustisk Designlösning (ingen skyddande mur ) Gröna fasader växtkassetter ( ljudskärm och absorbent ) Sedumtak ( även dagvatten & i viss mån luftkvalitet ) Dimensioneras och simuleras via datormodeller

31 Projekt : Stadens Ljud System för växtkassetter Komplementära estetiska lösningar under vinterhalvåret : Ljus & Färg (testas i Lyon, Frankrike)

32 Projekt : Stadens Ljud Viktigt att engagera arkitekter! Wingårdhs Arkitektkontor konceptskisser för Norra Djurgårdsstaden

33 Projekt : Stadens Ljud

34 Projekt : Stadens Ljud Akustisk Designlösning perforerade fasader med bakomliggande ljudabsorbenter

35 Projekt : Stadens Ljud Höga hus Låga hus? Projektet ska utreda höga huslösningar & andra alternativ till kvarterslösningar

36 Projekt : Stadens Ljud Hamn, utan åtgärd

37 Projekt : Stadens Ljud Hamn, åtgärd steg 2

38 Projekt : Stadens Ljud Hamn, jämförelse

skärmar gröna gatumöbler 0,9 m hög ljudskärm och absorbent Shared Space

39 Projekt : Stadens Ljud Fallstudie : Buller från spårbunden trafik och fordonstrafik Medge fordonstrafik jämnt utspridd i hela stadsdelen Låga skärmar gröna gatumöbler 0,9 m hög ljudskärm och absorbent Shared Space lägre hastighet, ömsesidig hänsyn : lägre db Slät asfalt dubbdäcksförbud : lägre db

40 Projekt : Stadens Ljud fasadmaterial för likriktarstationer : arkitektkontoret DinellJohansson Låg skärm & absorbent : spårbunden trafik perforerad plåt (2 st.) moiréeffekt bakomliggande belysning dynamik / estetik / varningssystem

41 Projekt : Stadens Ljud Fallstudie : Buller från spårbunden trafik och fordonstrafik Shared Space

42 Projekt : Stadens Ljud Trafik, utan åtgärd

43 Projekt : Stadens Ljud Trafik, åtgärd steg 2

44 Projekt : Stadens Ljud Trafik, jämförelse

45 Projekt : Stadens Ljud Akustisk Designåtgärd Förstärka vattenljudet

46 Projekt : Stadens Ljud Akustisk Designåtgärd Fontäner som : kvalitet ( auditivt / visuellt / taktilt ) maskering High Line, New York

47 Projekt : Stadens Ljud Akustisk Designåtgärd Fontäner som : kvalitet maskering Paley Park, New York

49 Konstfack : Ljuddesignlab Auralisering ljudsimulering & lyssning Pedagogisk & social funktion Kreativ designprocess : akustik / arkitektur / design / mm Experiment & interdisciplinär kunskapsutveckling FoU

50 Projekt : Stadens Ljud Projektet beräknas vara klart vintern 2012

51 T A C K!
