1 FREKVENS- OMRIKTARE Frekvensomriktare, avstörningsfilter och tillbehör Domkrafter Servomotorer och styrningar -växlar Mjukstartutrustningar Version 1.17

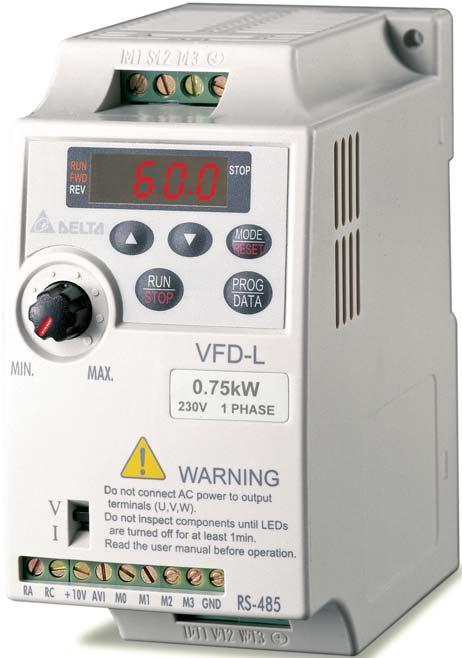

2 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP INL Liten kompakt frekvensomriktare För motorer upp till 0,75 kw Anslutnings 1x230 VAC Inbyggd timer-funktion för fasta hastigheter Förberedd för montering på DIN-skena Kommunikationsport RS-485 som standard Komplett med inbyggt EMC-fi lter Beröringsskyddat utförande IP20 In 230 VAC INL Max effekt (kw) 4-pol motor 0,25 0,37 0,75 Märkeffekt (KVA) 0,6 1,0 1,6 Märkström (A) 1,6 2,5 4,2 Märk (V) 3-fas VAC proportionell mot in Frekvensområde (Hz) Hz Krav på anslutnings- 1-fas VAC 50/60 Hz Frekvensnoggrannhet 50/60 Hz ± 5% Anslutningsström (A) 4,9 6,5 9,7 Frekvensmodulering PWM (Sinuskodad pulsbreddsmod.) kopplingsfrekvens max. 12 khz Frekvensnoggrannhet 0,1 Hz 150% av märkströmmen under 1 minut Accel/retardationstid 0 ~ 600 sek. (separat inställbara) Momentfunktion Automatisk boostfunktion, eftersläpningskompensering, startmomentet kan bli upp till 150% vid 5 Hz V-F-inställning V/F-justerbar Strömgräns %, av märkströmmen Styrsignal OP-panel Inställning med pilar, eller vridpotentiometer Extern Potentiometer-5 kω/0,5 W, VDC (impedans 47 kω), signal 4-20 ma (impedans 250 Ω), 3 fasta hastigheter, JOG, UPP/NED-kommando. RS485-seriekommunikation Startsignal OP-panel Sätts med RUN/STOP-knapparna Startsignal Extern FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), signal 3-ledarstyrning, RS485-seriekommunikation Multi-funktion M0 M3 är programmerbara multifunktionskontakter, digital ingång 3 fasta hastigheter, Jog, Öka/Minska-kommando, Val alt. Acc/Ret.tid, Timer, Extern "Base-Block" (NC, NO) Multi-funktion Driftsignal, inställd frekvens uppnådd, 0-varvsindikering, "Base-Block", digital utgång Felindikering, Local/Remote-indikering, Timerfunktionsindikering Andra funktioner AVR = automatisk sreglering, S-ramp, Översnivå ställbar, DC-bromsning, Felhistorik, Ställbar kopplingsfrekvens, Startfrekvens för DC-bromsning, Överström, Strömgräns, Driften fortsätter vid momentant nätsp.bortfall, Reversering spärrad, ställbar frekvensgräns, Kodlås Skyddsfunktioner Över, Kortslutning, Under,, Motorskydd, Överhettning, Självtest Kylning Inbyggd forcerad kylning stemp. -10 o C +40 o C (icke kondenserande) Lagringstemp. -20 o C +60 o C Max. 90% RH (icke kondenserande) 9,80665 m/s 2 (1G) under 20 Hz, 5,88 m/s 2 (0,6 G) vid Hz INL Nettovikt Kg 002L21B ,1 0,8 004L21B ,1 0,8 007L21B ,1 0,8 Version 1.14

3 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP ODE-3 För motorer upp till 7,5 kw Anslutnings 1x230/3x VAC Frekvensomriktare för tyst drift Inbyggd PID-regulator Helkapslad (IP66) med eller utan huvudbrytare i fronten Med integrerat EMC-fi lter V/f-kontroll med energisparfunktion Uppfyller RoHS-direktivet Fältbus-kommunikationsport RJ11: RS485 Modbus RTU std. samt option: Profi bus, DeviceNet, Ethernet In VAC VAC ODE-3 IP Max effekt (kw) 4-pol motor 0,37 0,75 1,5 2,2 0,75 1,5 2,2 4,0 5,5 7,5 Märkström (A) 2,3 4,3 7 10,5 2,2 4,1 5,8 9, Ut (V) 3-fas VAC 3-fas VAC (proportionell mot in) Frekvensområde (Hz) Hz Krav på anslutnings- 1-fas VAC 3-fas VAC Frekvensnoggrannhet Hz Anslutningsström (A) 6,7 12,5 19,3 28,8 2,9 5,4 7,6 12,4 16,1 20 Frekvensmodulering PWM (Sinuskodad pulsbreddsmod.) kopplingsfrekvens 4 khz-32 khz Frekvensnoggrannhet Digital referens ± 0,01%, analog referens ± 0,1% 150% av märkströmmen under 1 minut (175% i 2 sek) Accel/retardationstid 0,0 ~ 600 sek. (separat inställbara acc/ret-tider) Kontrollmetod Justerbar V/F-kontroll med energisparfunktion Reglerområde V/F-kontroll 1:10 Startboost V/F-kontroll med startboost, ställbar 0,0 25% av max. ut Styrsignal OP-panel Inställning med pilar Extern VDC, 0-20mA och 4-20mA, signal Potentiometer 1-10 kω/0,5w, RS485-seriekommunikation Startsignal OP-panel Sätts med RUN/STOP-knapparna Startsignal Extern FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), signal 3-ledarstyrning, RS485-seriekommunikation Multi-funktion 4 st programmerbara multifunktionskontakter, 4 fasta hastigheter, digitala analoga 3-ledarstyrning, Jog, Öka/Minska-kommando, Val alt. Acc/Ret.tid, ingångar PID, etc. Multi-funktion Summalarm, Driftsignal, Utfrekvens över/under limit, digital utgång Utfrekvens uppnådd, Motorström över/under limit Analog utsignal Andra funktioner 0 10 VDC. Indikering av: Utfrekvens alt. Motorström Hastighetssökning, DC-bromsning, Felhistorik (4 sista felen), Ställbar kopplingsfrekvens, Driften fortsätter vid momentant nätsp. bortfall, Kodlås, Ställbar frekvensgräns, PID-kontroll/Sleep-funktion, Frekvenshopp, Energisparfunktion, NPN/PNP-omkopplare etc. Skyddsfunktioner Kortslutning, Jordfel, Över, Under,, Motorskydd, Nätsp. bortfall, Överhettning, Externt fel Höjd max möh, (> 1000 möh derating 1%/100 m) stemp. -10 o C +50 o C (icke kondenserande) Lagringstemp. -20 o C +60 o C Max. 95% RH (icke kondenserande) ej korrosiva gaser, undvik damm och fukt 9,8 m/s 2 (1G) Hz, 5,9 m/s 2 (0,6 G) vid Hz E3 IP66 E3 Chassi Chassi Chassi 3 210, Nettovikt Kg 3,1 4,1 7,6 Version 1.17

4 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP INEL För motorer upp till 3,7 kw Anslutnings 1x230/3x VAC Frekvensomriktare för tyst drift (12 khz) Inbyggd PID-regulator Förberedd för NPN/PNP-manöver Option: Profibus, DeviceNet, LonWorks, CANopen Kommunikationsport RS-485 som standard Uppfyller RoHS- direktivet Komplett med inbyggt EMC-filter Beröringsskyddat utförande IP20 In 230 VAC VAC INEL Max effekt (kw) 4-pol motor 0,25 0,37 0,75 1,5 2,2 0,37 0,75 1,5 2,2 3,7 Märkeffekt (KVA) 0,6 1 1,6 2,9 4,2 1,2 2,0 3,3 4,4 6,5 Märkström (A) 1,6 2,5 4,2 7,5 11 1,5 2,5 4,2 5,5 8,2 Märk (V) 3-fas V 3-fas VAC (proportionell mot in) Frekvensområde (Hz) Hz Krav på anslutnings- 1-fas VAC 3-fas VAC Frekvensnoggrannhet Hz Anslutningsström (A) 4,9 6,5 9,7 15,7 24 1,9 3,2 4,3 7,1 11,2 Inbyggd bromsmodul Nej Nej Frekvensmodulering PWM (Sinuskodad pulsbreddsmod.) kopplingsfrekvens max 15 khz Frekvensnoggrannhet 0,01 Hz 150% av märkströmmen under 1 minut Accel/retardationstid 0,1 ~ 600 sek. (separat inställbara acc/ret-tider) Momentfunktion Startmomentet upp till 150% vid 5 khz, alt. V/F-kontroll med boostfunktion och eftersläpningskompensering V/F-inställning V/F-justerbar Strömgräns % av märkströmmen Styrsignal OP-panel Inställning med pilar, eller vridpotentiometer Extern Potentiometer -5 kω/0,5w, 0-+10VDC (impedans 47 kω), signal 4-20mA (impedans 250 Ω), 15 fasta hastigheter, Jog, UPP/NED-kommando, RS485-seriekommunikation Startsignal OP-panel Sätts med RUN/STOP-knapparna Startsignal Extern FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), signal 3-ledarstyrning, RS485-seriekommunikation Multi-funktion M1-M6 är programmerbara multifunktionskontakter, Jog, Öka/minskadigital ingång kommando, Val alt. Acc/Ret.tid, Analog ingång, 15 fasta hastigheter, Start/stopp PLC-program, Räknare, Extern "Base-Block" (NC,NO), etc. Multi-funktion Analog utsignal Driftsignal, Inställd frekvens uppnådd, 0-varvsind., "Base-Block", Felindikering, Local/Remote-indikering, räknare uppnådd Indikering av Frekvens/Ström 1-10VDC Andra funktioner AVR = automatisk sreglering, PID-kontroll, Sleep-funktion, Felhistorik 5 senaste fel, S-ramp, Översnivå ställbar, DC-bromsning, Ställbar kopplingsfrekvens, Överström, Strömgräns, Driften fortsätter vid momentant nätsbortfall, Reversering spärrad, Ställbar frekvensgräns, NPN/PNP-omkopplare, Kodlås, etc. Skyddsfunktioner Över, Under,, Motorskydd, Överhettning, Kortslutning, Jordfel, Externt fel, PTC-ingång Kylning Egen-kylning Fläkt Egen-kylning Fläkt stemp. Lagringstemp. -10 o C +50 o C (icke kondenserande) -20 o C +60 o C Max. 90% RH (icke kondenserande) 9,80665 m/s 2 (1G) under 20 Hz, 5,88 m/s 2 (0,6 G) vid Hz INEL Nettovikt Kg 002EL ,1 004EL ,1 007EL ,1 015EL ,9 022EL ,9 004EL ,2 007EL ,2 015EL ,9 022EL ,9 037EL ,9 Version 1.17

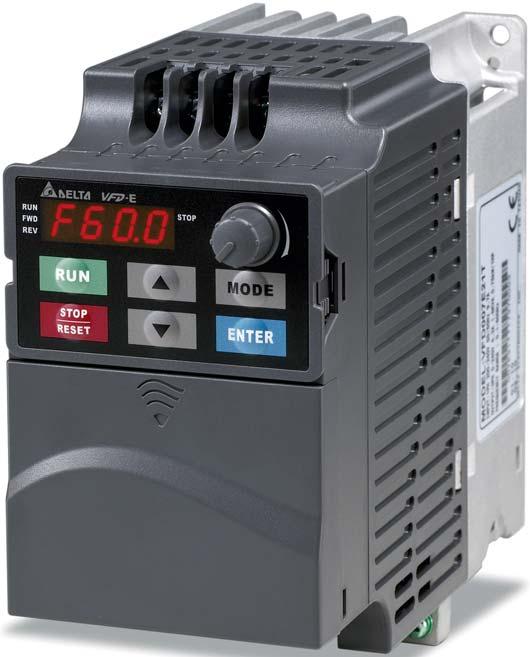

5 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP INE För motorer upp till 22 kw Anslutnings 1x230/3x400 VAC Frekvensomriktare för tyst drift (15 khz) Option: Profibus, DeviceNet, LonWorks, CANopen Inbyggd PID-regulator Open-Loop vektor-kontroll med Autotuning Integrerat PLC med ladderprogrammering Förberedd för NPN/PNP-manöver Kommunikationsport RS-485 som standard Uppfyller RoHS- direktivet Komplett med inbyggt EMC-filter Beröringsskyddat utförande IP20 In 230 VAC VAC INE Max effekt (kw) 4-pol motor 0,25 0,37 0,75 1,5 2,2 0,37 0,75 1,5 2,2 3,7 5,5 7, ,5 22 Märkeffekt (KVA) 0,6 1,0 1,6 2,9 4,2 1,2 2,0 3,3 4,4 6,5 9,9 13,7 18, Märkström (A) 1,6 2,5 4,2 7,5 11 1,5 2,5 4,2 5,5 8, Märk (V) 3-fas VAC 3-fas VAC (proportionell mot in) Frekvensområde (Hz) Hz Krav på anslutnings- 1-fas VAC 3-fas VAC Frekvensnoggrannhet Hz Anslutningsström (A) 4,9 6,5 9,7 15,7 24 1,9 3,2 4,3 7,1 11, Inbyggd bromsmodul Ja Ja Ja Ja Frekvensmodulering PWM (Sinuskodad pulsbreddsmod.) kopplingsfrekvens max. 15 khz Frekvensnoggrannhet 0,01 Hz 150% av märkströmmen under 1 minut Accel/retardationstid 0 ~ 600 sek. (separat inställbara) Momentfunktion Vektorkontroll med autotuning, startmoment upp till 150% vid 5 Hz, alt. V/F-kontroll med boostfunktion och eftersläpningskompensering V-F-inställning V/F-justerbar Strömgräns %, av märkströmmen Styrsignal OP-panel Inställning med pilar, eller vridpotentiometer Extern Potentiometer-5 kω/0,5 W, VDC (impedans 47 kω), signal 4-20 ma (impedans 250 Ω), 15 fasta hastigheter, Jog, UPP/NED-kommando. RS485-seriekommunikation Startsignal OP-panel Sätts med RUN/STOP-knapparna Extern FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), signal 3-ledarstyrning, RS485-seriekommunikation Multi-funktion M1 M6 är programmerbara multifunktionskontakter, Jog, Öka/minskadigital ingång kommando, val alt. Acc/Ret.tid, analog ingång, 15 fasta hastigheter, Start/stopp PLC-program, Räknare, Extern "Base-Block" (NC, NO), etc. Multi-funktion Driftsignal, inställd frekvens uppnådd, 0-varvsindikering, "Base-Block", digital utgång Felindikering, Local/Remote-indikering, räknare uppnådd Analog utsignal Indikering av frekvens/ström 0 10 VDC Andra funktioner Inbyggt PLC, AVR = automatisk sreglering, PID-kontroll, Sleep-funktion, Felhistorik 5 senaste fel, S-ramp, Översnivå DC-bromsning, Ställbar kopplingsfrekvens, Överström, Strömgräns, Driften fortsätter vid momentant nätsbortfall, Reversering spärrad, Ställbar frekvensgräns, NPN/PNP-omkopplare, kodlås, etc. Skyddsfunktioner Över, Under,, Motorskydd, Överhettning, Kortslutning, Jordfel, Externt fel, PTC Kylning Egen- Fläkt Egen- Fläkt kylning kylning stemp. -10 o C +50 o C (icke kondenserande) Lagringstemp. -20 o C +60 o C Max. 90% RH (icke kondenserande) 9,80665 m/s 2 (1G) under 20 Hz, 5,88 m/s 2 (0,6 G) vid Hz INE (Endast modeller med inbyggd bromsmodul. Se utdata) Nettovikt Kg 002E ,1 004E ,1 007E ,1 015E ,2 022E ,2 004E ,2 007E ,2 015E ,5 022E ,9 037E ,9 055E ,2 3,5 075E ,2 3,5 110E ,2 4,2 150E ,5 185E ,5 220E ,5 Version 1.17

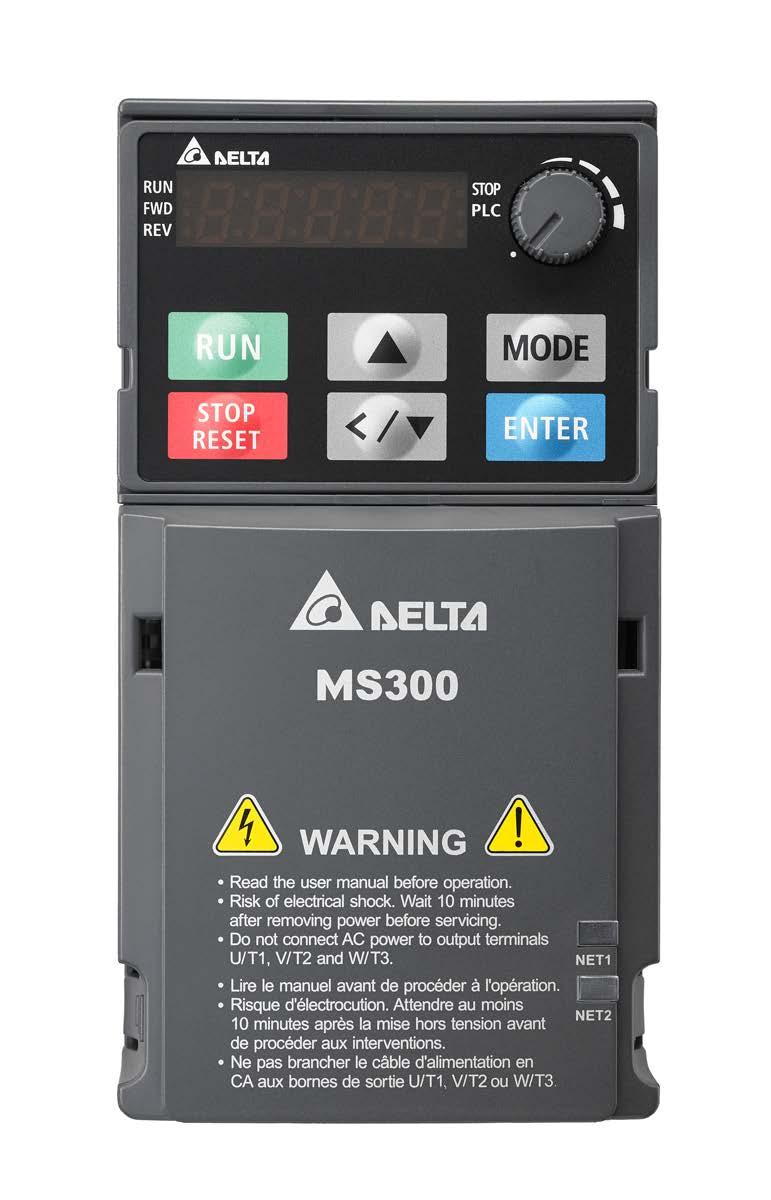

6 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP MS300 För motorer upp till 22 kw Anslutnings 1x230/3x400 VAC Frekvensomriktare för tyst drift (15 khz) V/F-modulering eller Spänningsvektor modulering (SVC) Kan styra både induktionsmotorer (IM) och permanentmagnetmotorer (PM) Inbyggt PLC-system (2K Step), förberedd för 24VDC extern matning "Safe Torque Off" STO-funktion enligt: EN ISO Cat 3/PLd, EN61508 SIL2, EN Cat 0, EN62061 SIL CL 2 Klarar även pulstågsstyrning Inbyggd PID-regulator Beröringsskyddat utförande IP20 med inbyggt EMC-filter som uppfyller :2012, LVD EN :2007 samt RoHS-direktivet Option: Profibus, DeviceNet, EtherNet/IP, MODBUS TCP, CANopen In 230 VAC VAC MS300 1A6 2A8 4A8 7A5 11A 1A5 2A7 4A2 5A5 9A0 13A 17A 25A 32A 38A 45A Max effekt (kw) 4-pol motor 0,25 0,37 0,75 1,5 2,2 0,37 0,75 1,5 2,2 3,7 5,5 7, ,5 22 Märkeffekt (KVA) 0,6 1,0 1,6 2,9 4,2 1,2 2,0 3,3 4,4 6,5 9,9 13,7 18, Märkström (A) 1,6 2,5 4,2 7,5 11 1,5 2,5 4,2 5,5 8, Märk (V) 3-fas VAC 3-fas VAC (proportionell mot in) Frekvensområde (Hz) Hz Krav på anslutnings- 1-fas VAC 3-fas VAC Frekvensnoggrannhet Hz Anslutningsström (A) 3,4 5,9 10,115,8 23 2,1 3,7 5,8 6,1 9, Inbyggd bromsmodul Ja Frekvensmodulering PWM (Sinuskodad pulsbreddsmod.) kopplingsfrekvens max. 15 khz Frekvensnoggrannhet 0,01 Hz 150% av märkströmmen under 1 minut Accel/retardationstid 0 ~ 600 sek. (separat inställbara) Momentfunktion Vektorkontroll med autotuning, startmoment upp till 200% vid 0,5 Hz, alt. V/F-kontroll med boostfunktion och eftersläpningskompensering V-F-inställning V/F-justerbar Strömgräns %, av märkströmmen Styrsignal OP-panel Inställning med pilar, eller vridpotentiometer Extern Potentiometer-5 kω/0,5 W, VDC (impedans 47 kω), signal 4-20 ma (impedans 250 Ω), 15 fasta hastigheter, Jog, UPP/NED-kommando. RS485-seriekommunikation Startsignal OP-panel Sätts med RUN/STOP-knapparna Extern FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), signal 3-ledarstyrning, RS485-seriekommunikation Multi-funktion M1 M6 är programmerbara multifunktionskontakter, Jog, Öka/minskadigital ingång kommando, val alt. Acc/Ret.tid, analog ingång, 15 fasta hastigheter, Start/stopp PLC-program, Räknare, Extern "Base-Block" (NC, NO), etc. Multi-funktion Driftsignal, inställd frekvens uppnådd, 0-varvsindikering, "Base-Block", digital utgång Felindikering, Local/Remote-indikering, räknare uppnådd Analog utsignal Indikering av frekvens/ström 0 10 VDC Andra funktioner Skyddsfunktioner Kylning stemp. Lagringstemp. Inbyggt PLC, AVR = automatisk sreglering, PID-kontroll, Sleep-funktion, Felhistorik 10 senaste fel, S-ramp, Översnivå DC-bromsning, Ställbar kopplingsfrekvens, Överström, Strömgräns, Driften fortsätter vid momentant nätsbortfall, Reversering spärrad, Ställbar frekvensgräns, NPN/PNP-omkopplare, kodlås, etc. Över, Under,, Motorskydd, Överhettning, Kortslutning, Jordfel, Externt fel, PTC, etc.. Fläkt Fläkt -20 o C +50 o C (icke kondenserande) -40 o C +85 o C Egenkylning Egenkylning Max. 90% RH (icke kondenserande) IEC : 2-13Hz: 1mm, peak-peak, 13-55Hz 0,7-2G Säker frånkoppling Nödstopp "STO" MS300 1A6MS A8MS21 4A8MS21 7A5MS AMS A5MS A7MS A2MS A5MS A0MS AMS AMS AMS AMS AMS AMS Nettovikt Kg 1,32 1,32 1,32 1,8 1,8 1,32 1,32 1,32 1,8 1,8 2,07 2,07 3,97 3,97 6,25 6,25 Version 1.17

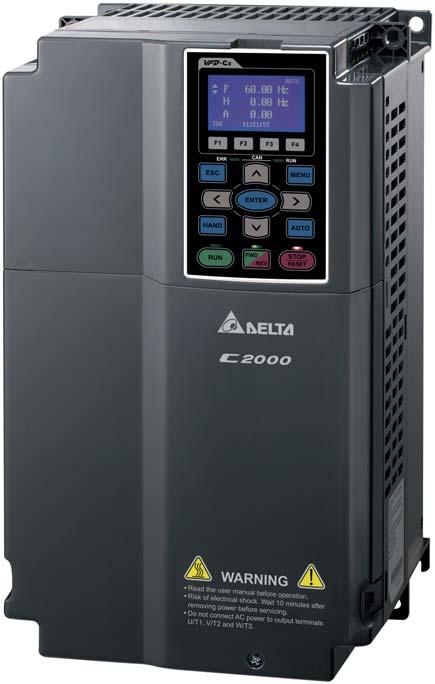

7 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP C2000 För motorer upp till 355 kw Anslutnings 3x400 VAC SVC/FOC-modulering (Field Oriented Control) Inbyggd PLC-system och höghastighetskommunikation CANopen(DS502) "Safe Torque Off" STO-funktion enligt: EN ISO Cat 3/PLd, EN61508 SIL2, EN Cat 0, EN62061 SIL CL 2 Open/Closed-Loop ström-vektor-kontroll, Momentkontroll, PM-motorkontroll Integrerat positioneringssystem samt synkronisering (elektrisk axel) Inbyggd PID-regulator med PDFF-kontroll, uppfyller RoHS-direktivet Storlekar t.o.m. 300C 43E i beröringsskyddat utförande IP20 med inbyggt EMC-filter som uppfyller EN , och Övriga storlekar IP00 med inbyggd DC-drossel Option: Profibus, DeviceNet, Ethernet/IP In VAC C Max effekt (kw) 4-pol motor* 0,75 1,5 2,2 3,7 4,0 5,5 7, , Märkeffekt (KVA) 2,4 3,2 4,8 7,2 8, Märkström (A)* 3,0 4,0 6,0 9,0 10, Märk (V) Frekvensområde (Hz) 3-fas VAC (-15% ~ +10%) proportionell mot inen Hz Krav på anslutnings- 3-fas VAC Frekvensnoggrannhet Hz Anslutningsström (A) 4,3 5,9 8, , Frekvensmodulering PWM-modulering, kopplingsfrekvens 1-15kHz (storleksberoende) Frekvensnoggrannhet Digital referens %, analog referens + 0,1% Normaldrift 120% av märkström under 1 minut (vid tung drift 150%) Accel/Retardationstid 0.0~6000Sek. (separat inställbara) Kontrollmetod Open loop vektorkontroll (SVC), closed loop vektorkontroll (FOC) vid momentkontroll, V/F kontroll, boostfunktion och eftersläpningskompensering Reglerområde Vektorkontroll: open loop 1:100, closed loop 1:1000 Momentkontroll Moment/ström max 200%, noggrannhet + 5% (FOC closed loop) V/F -inställning V/F-kontroll med valfri V/Hz-inställning Strömgräns %, av märkströmmen, absolutskydd 240% Styrsignal OP-panel Inställning med pilar Extern -10~ +10VDC, 0~ +10VDC (impedans 20kΩ), 4-20mA (impedans 250Ω), signal Pulståg 100kHz, JOG, Potentiometer - 5kΩ/0.5W, RS485-seriekommunikation (MODBUS, CANopen), 16 fasta hastigheter, Positionering (15-positioner), UPP/NED- kommando, Pulståg (PG-optionkort) Startsignal OP-panel Sätts med RUN/STOP-knapparna Extern FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), 3-ledar- styrning, signal RS485-seriekommunikation (MODBUS, CANopen) Multi-funktion M1 M8 är programmerbara multifunktionskontakter, 16 fasta hast., Jog, digital ingång Öka/Minska-kommando, Val alt. Acc/Ret.tid, Timer, PID, Positionering, Homing, Klockfunktion, Momentkontroll, Extern Base-Block (NC,NO), etc. Multi-funktion Driftsignal, Inställd frekvens uppnådd, 0-varvsind., Base-Block, digital utgång Felindikering, Local/Remote-indikering, Timerfunktionsindikering, I position, Klockfunktion, Momentgräns, Analog utsignal 0-10VDC. Indikering av Referens/Utfrekvens/Ström/Spänning/ Moment/ Effekt etc. Andra funktioner AVR=automatisk sp.reglering, PID-kontroll, S-ramp, Ställbar översnivå, DC-bromsning, Felhistorik, Ställbar kopplingsfrekvens, Startfrekvens för DC-bromsning, Överström, Strömgräns, Driften fortsätter vid momentant nätsp.bortfall, Reversering spärrad, Ställbar frekvensgräns, Kodlås, Sleepfunktion, Frekvenshopp, Timerfunktioner, Pulsräknare, Energisparfunktion, etc. Skyddsfunktioner Kortslutning, Jordfel, Över (MOV), Under,, Motorskydd, Momentant nätsp.bortfall, Överhettning, Momentgräns, Externt fel, Självtest Bromsmodul Integrerad bromsmodul Option DC-drossel Option Integrerad DC-drossel EMC-filter Integrerat EMC-filter Option Kylning Sv Inbyggd forcerad kylning stemp. -10 C C (icke kondenserande) Lagringstemp. -20 C C Max.90%RH (icke kondenserande) m/s2(1G) < 20Hz, 5.88m/s2 (0.6G) > 20Hz * (Normaldrift) Sv = Självventilering Säker frånkoppling Nödstopp "STO" C2000 Bredd Höjd Djup C C43E C43S C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A C43E C43A Version 1.17

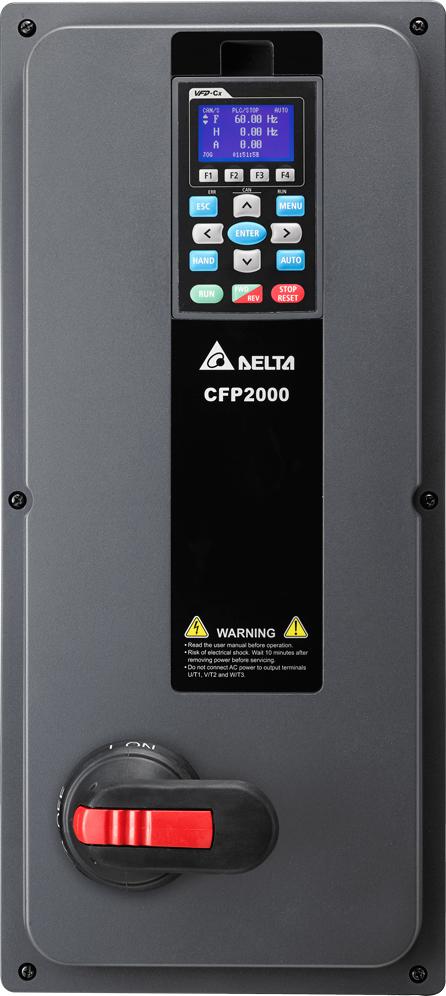

8 135 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP CFP2000 Helkapslad frekvensomriktare IP55 Med, eller utan låsbar huvudbrytare V/F-kontroll, samt SVC (Sensorless Vector Control) för både IM och PM-motorer Inbyggd PLC-system (10K) och "Real Time Clock" "Safe Torque Off" STO-funktion enligt ISO Cat 3 och IEC/EN61508 SIL2 Makron för olika applikationer: Fläkt, Pump, Kompressor, etc. Även funktioner som "Fire mode" och "Flying start" Samtliga storlekar med inbyggt EMC-filter som uppfyller EN C2 och C1 Samtliga storlekar med inbyggd DC-drossel som uppfyller Samtliga kretskort med extra impregnering enligt IEC Class 3C3 Med eller utan frontmonterad Huvudbrytare(S). Uppfyller RoHS och Reach Seriekommunikation Modbus och CANopen som standard Option: Profibus, DeviceNet, Ethernet/IP, Modbus TCP In CFP VAC Max effekt (kw) 4-pol motor 0,75 / 1,5 / 2,2 / 3,7 / 4,0 / 5,5 / 7,5 / 11 / 15 / 18,5 / 22 / 30 / 37 / 45 / 55 / 75 / 90 / VT / CT * (kw) 0,37 0,75 1,5 2,2 3,0 4,0 5,5 7, , Märkeffekt (KVA) Märkström (A) VT / CT * (A) Märk (V) 2,4 3,3 4,4 6,8 8,4 10,4 14, ,0 / 4,2 / 5,5 / 8,5 / 10,5 / 13 / 18 / 24 / 32 / 38 / 45 / 60 / 73 / 91 / 110 / 150 / 180 / 1,7 3,0 4,0 6,0 9, fas VAC (-15% ~ +10%) proportionell mot inen Frekvensområde (Hz) Hz Krav på anslutnings Säker frånkoppling Nödstopp "STO" 3-fas VAC Frekvensnoggrannhet Hz Anslutningsström (A) 3,0 4,2 5,5 8,5 10, PWM-modulering, kopplingsfrekvens 1-15kHz (storleksberoende) Frekvensmodulering Frekvensnoggrannhet Digital referens %, analog referens + 0,1% Normaldrift 120% av märkström under 1 minut (vid tung drift 160% i 3 sek) Accel/Retardationstid 0.0~6000Sek. (separat inställbara) Kontrollmetod Open loop vektorkontroll (SVC), V/F kontroll, boostfunktion och eftersläpningskompensering Reglerområde Vektorkontroll: open loop 1:100 Moment/ström Moment/ström max 130/160%, ) V/F -inställning V/F-kontroll med valfri V/Hz-inställning Strömgräns 130/160%, av märkströmmen, absolutskydd 200/240% Styrsignal OP-panel Inställning med Extern signal -10~ +10VDC, 0~ +10VDC (impedans 20kΩ), 4-20mA (impedans 250Ω), Pulståg 100kHz, JOG, Potentiometer -5kΩ/0.5W, RS485-seriekommunikation (MODBUS, CANopen), 16 fasta hastigheter, UPP/NED-kommando, Pulståg Startsignal pilar OP-panel Sätts med RUN/STOP-knapparna Extern signal FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), 3-ledar-styrning, RS485-seriekommunikation (MODBUS, CANopen) Multi-funktion digital ingång M1 M8 är programmerbara multifunktionskontakter, 16 fasta hast., Jog, Öka/Minska-kommando, Val alt. Acc/Ret.tid, Timer, PID, Klockfunktion, Extern Base-Block (NC,NO), etc. Multi-funktion digital utgång Driftsignal, Inställd frekvens uppnådd, 0-varvsind., Base-Block, Felindikering, Local/Remote-indikering, Timerfunktionsindikering, Klockfunktion, Momentgräns, Analog utsignal 0-10VDC. Indikering av Referens/Utfrekvens/Ström/Spänning/Moment/ Effekt etc. Andra funktioner Skyddsfunktioner AVR=automatisk sp.reglering, PID-kontroll, S-ramp, Ställbar översnivå, DC-bromsning, Felhistorik, Ställbar kopplingsfrekvens, Startfrekvens för DC-bromsning, Överström, Strömgräns, Driften fortsätter vid momentant nätsp.bortfall, Reversering spärrad, Ställbar frekvensgräns, Kodlås, Sleepfunktion, Frekvenshopp, Timerfunktioner, Pulsräknare, Energisparfunktion, etc. Kortslutning, Jordfel, Över (MOV), Under,, Motorskydd, Momentant nätsp.bortfall, Överhettning, Momentgräns, Externt fel, Självtest Bromsmodul Integrerad bromsmodul DC-drossel Integrerad DC-drossel EMC-f lter Kylning Option Integrerat EMC-filter Sv * Forcerad kylning stemp. -15 C C (icke kondenserande) Lagringstemp. -25 C C Max.90%RH (icke kondenserande) m/s2(1G) < 20Hz, 5.88m/s2 (0.6G) > 20Hz CFP C43EA C43EA C43EA C43EA C43EA C43EA C43EA C43EA C43EA-52 Bredd Höjd Djup 491,4 491, CFP C43EA C43EA C43EA C43EA C43EA C43EA C43EA C43EA-52 Bredd Höjd ,4 491, Djup * VT= Pump/fläktdrift, överlastbarhet 120% i 60 sek. CT= Konstant momentdrift, överlastbarhet 160% i 3 sek. * Sv =Självventilering Version 1.18

9 TEKNISKA DATA FÖR FREKVENSOMRIKTARE TYP ODP-2 För motorer upp till 250 kw Anslutnings 3x400 VAC V/F eller Vektor kontroll "Safe Torque Off Input"-funktion enligt IEC62061 SIL 2, IEC61508 SIL 2 Open/Closed-Loop ström-vektor-kontroll Momentkontroll och PM-motorkontroll Inbyggd DC-drossel och EMC-fi lter som uppfyller IEC e 2, ISO PL "e" samt RoHS-direktivet Inbyggt PLC-system och höghastighetskommunikation CANopen samt standard Inbyggd PID-regulator Helkapslat utförande IP55 Option: Profibus, DeviceNet, Ethernet/IP In VAC ODP-2 Byggstorlek Max (kw) 4-pol motor 0,75 1,5 2,2 4,0 5,5 7, , Märkström (A) 2,2 4,1 5,8 9, Märk (V) 3-fas VAC (-15% ~ +10%) proportionell mot inen Frekvensområde (Hz) Hz Krav på anslutnings- 3-fas VAC Frekvensnoggrannhet Hz Anslutningsström (A) 3,1 4,8 7,2 10,8 13,3 18,5 26,5 32,9 46,6 54,1 69,6 76,9 92, Frekvensmodulering PWM-modulering, kopplingsfrekvens 4 32 khz (storleksberoende) Frekvensnoggrannhet Digital referens + 0,01%, analog referens + 0,1 % 150% av märkströmmen under 1 minut Accel/Retardationstid 0,0 ~ 6000 sek. (separat inställbara) Kontrollmetod V/F-kontroll med energioptimering. Open loop vektorkontroll hastighet/ momentkontroll/pm, Closed loop hastighet/momentkontroll/pm Reglerområde Vektorkontroll: Open loop 1:100, closed loop 1:1000 Momentkontroll 200% moment från 0-hastighet vid Open loop kontroll V/F-inställning V/F-kontroll med energioptimering Momentgräns 0 500% vid momentkontroll Styr OP-panel Inställning med pilar signal Extern -10 ~ +10 VDC, 0 ~ +10 VDC, 10-0 VDC, 4 20 ma, 0 20 ma, 20 0 ma signal Öka/Minska styrning, Jog, Potentiometer-5 kω/0,5 W, RS485 seriekommunikation (MODBUS RTU, CANopen), 8 fasta hastigheter, Option: Profibus, DeviceNet, Ethernet/IP Start- OP-panel Sätts med RUN/STOP-knapparna signal Extern FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), 3-ledarstyrning, RS485- signal seriekommunikation (MODBUS, CANopen), Option: se styrsignaler Multi-funktion Programmerbara multifunktionskontakter, 8 fasta hast., Jog, digital ingång Öka/Minska-kommando, Val alt. Acc/Ret.tid, PID, Momentkontroll Multi-funktion Driftsignal, Inställd frekvens uppnådd, 0-varvsind., digital utgång Felindikering, Momentgräns Analog utsignal 0 ~ +10VDC, 10-0VDC, 4 20 ma, 0 20 ma, 20 4 ma, 20 0 ma, Indikering av Utfrekvens/Ström/Moment/Motoreffekt Andra funktioner AVR = automatisk sp.reglering, PID-kontroll, Felhistorik, Ställbar kopplingsfrekvens, Ställbar momentgräns, Driften fortsätter vid momentant nätsp.bortfall, Reversering spärrad, Ställbar frekvensgräns, Kodlås, Sleepfunktion, Frekvenshopp, Energisparfunktion, etc. Skyddsfunktioner Kortslutning, Jordfel, Över, Under,, Motorskydd, Momentant nätsp.bortfall, Överhettning, Momentgräns, Externt fel, Självtest Bromsmodul Integrerad bromsmodul Option stemp. -10 o C +40 o C (icke kondenserande) Lagringstemp -40 o C +60 o C Max 95% RH (icke kondenserande) 9,80665 m/s 2 (1G) < 20 Hz, 5,88 m/s 2 (0,6G) > 20 Hz Säker frånkoppling Nödstopp "STO" ODP-2 ODP , , , , , , Offereras på begäran Version 1.14

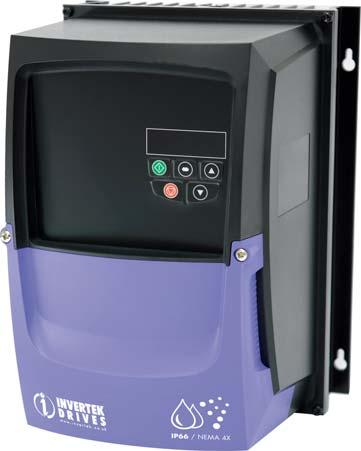

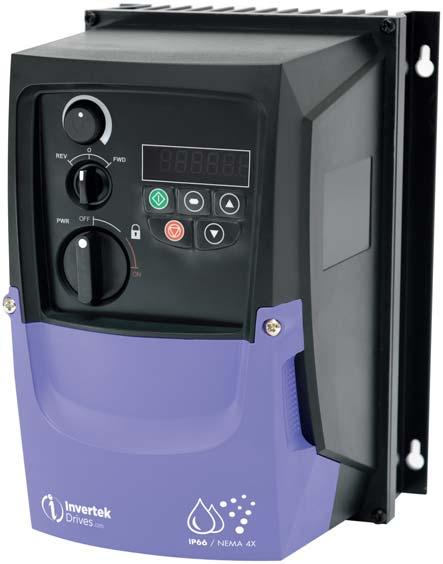

10 frekvensomriktare ECO-HVAC typ ODV 3 ODV-3 Utförande IP55/66. Med inbyggt EMC-filter, alternativt med HB Max rek. Max kont. Art.nr motoreffekt (kw) motorström (A) Utförande IP66 Utförande IP Utförande IP fas V Ut 3x0 200/230 V F1X 0,75 4, F1D 0,75 4,3 HB F1X 1, F1D 1,5 7 HB F1X 2,2 10, F1D 2,2 10,5 HB 3-fas V Ut 3x0 400/460 V F1X 0,75 2, F1D 0,75 2,2 HB F1X 1,5 4, F1D 1,5 4,1 HB F1X 2,2 5, F1D 2,2 5,8 HB F1X 4 9, F1D 4 9,5 HB F1X 5, F1D 5,5 14 HB F1X 7, F1D 7,5 18 HB F1X F1D HB 3-fas V Ut 3x0 400/460 V F1N F1N 18, F1N F1N F1N F1N F1N F1N F1N F1N F1N F1N HB = Huvudbrytare Energieffektiv fläkt och pumpkontroll med >98% verkningsgrad Uppfyller EN Low Harmonic Distortion Övriga fördelar med Optidrive ECO HVAC Effektstorlekar upp t.o.m. 45 kw i helkapslat utförande IP55 Integrerat EMC-filter i alla storlekar uppfyller EN :2004 Hög kopplingsfrekvens (32 khz) för tyst drift Automatisk optimering vid lätt last PID-regulator med "Sleep-mode" vid lågt uttag Kan styra upp till 4 pumpar vid "Cascade" kontroll Styrning av extern by-pass funktion vid felindikering Hand/Auto- omkopplare via snabbtangenter i fronten Löstagbar manöverplint med snabbfäste Seriekommunikation med Modbus-RTU och BACnet som standard Interface för Profibus DP, EtherCat, DeviceNet, Ethernet IP och BACnet/IP Ordertelefon order@bevi.se Version 1.18

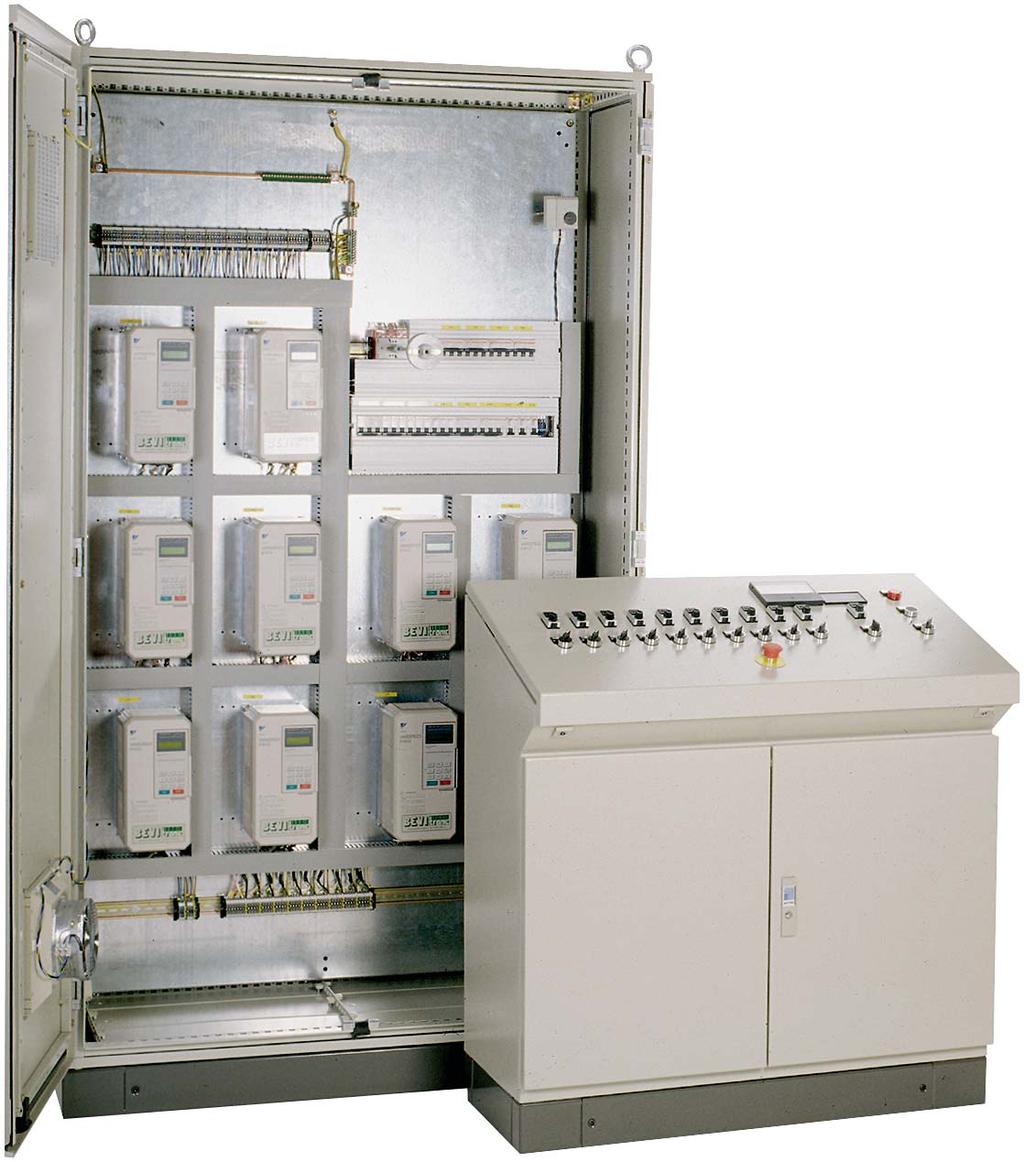

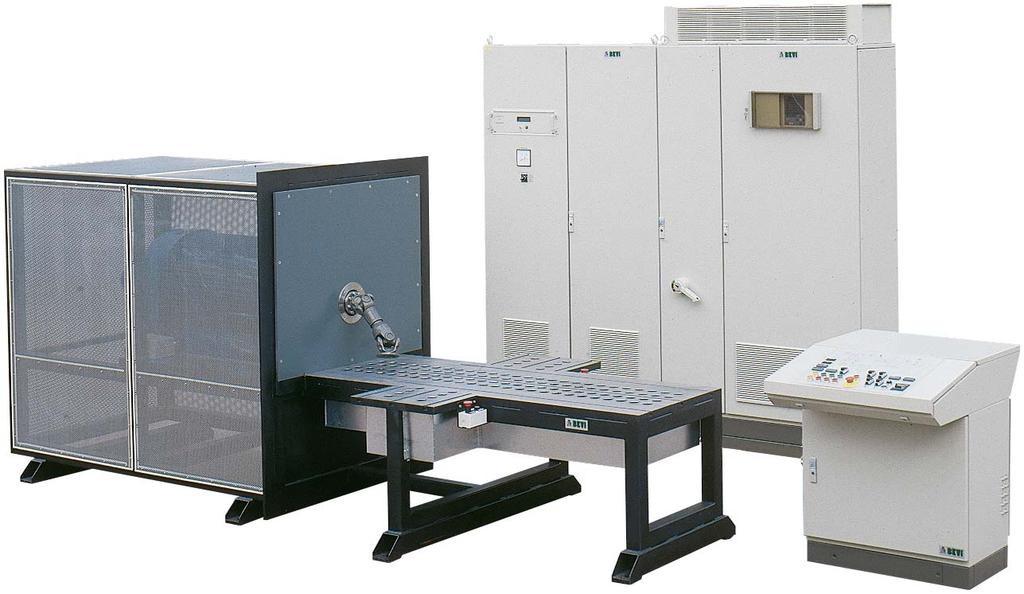

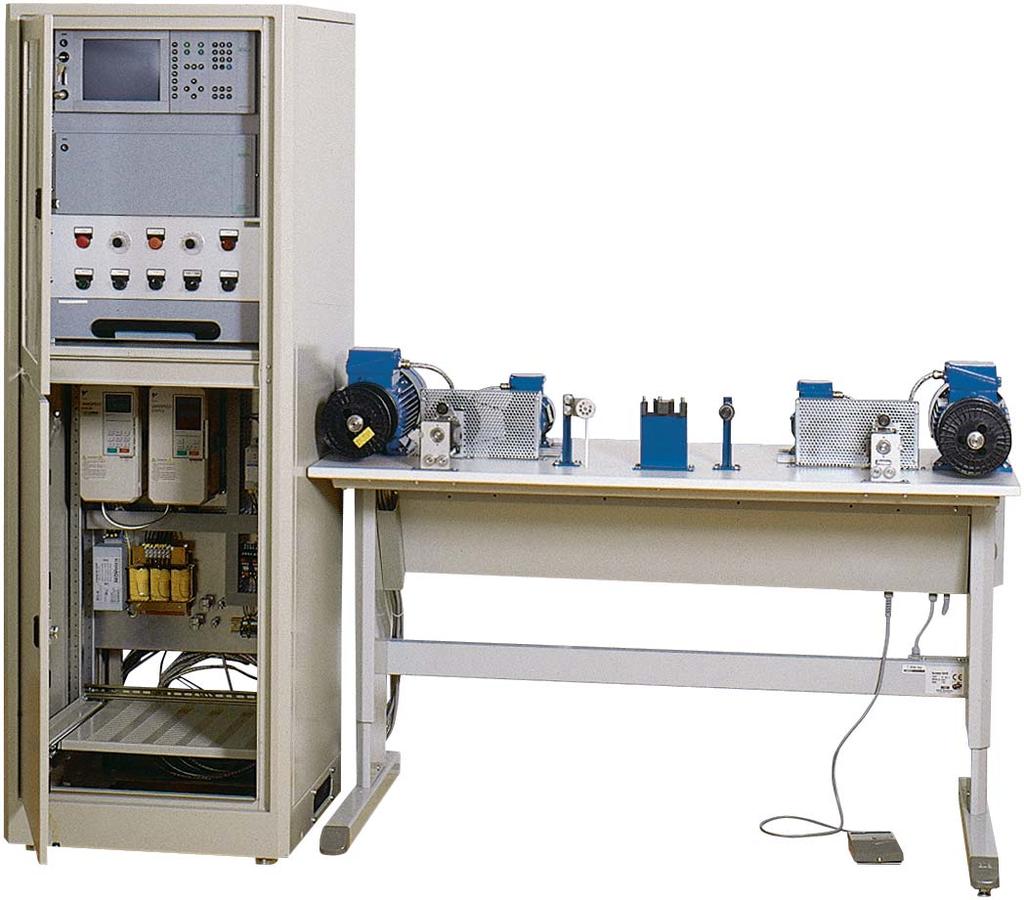

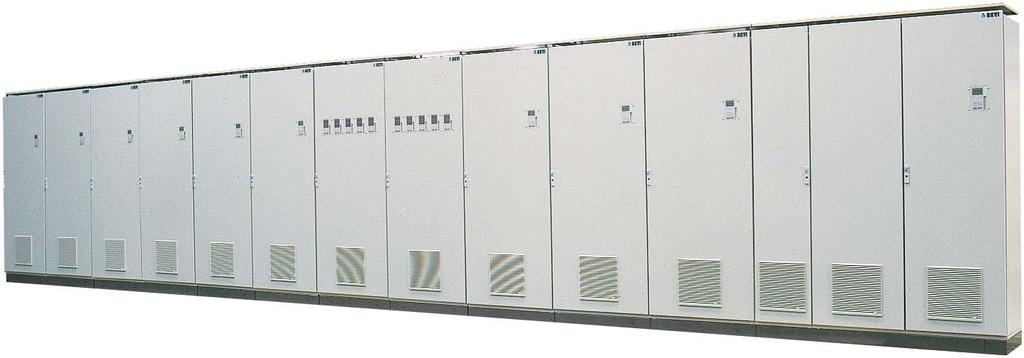

11 Frekvensomriktare för industrin Manöverpulpet och frekvensomriktare Pilotlinje för utveckling av nya laminat baserat på Tissue hos FINESS AB i Kisa. Leveransen omfattar 12 frekvensomriktare typ ING5, 11 synkronmotorer typ RSKg monterade på kuggväxlar, 1 asynkronmotor typ SKg med pulsgivare för fluxvector-kontroll, lastcell och bansregulator för centrumupprullare samt manöverorgan och instrument. Testutrustning med sprickvakt Komplett utrustning för kvalitetskontroll av volframtråd innan bearbetning i tråddragningsmaskiner för tillverkning av glödlampstråd hos LUMA METALL AB i Kalmar. Upp-/avspolning med 1 asynkronmotor typ Sg med pulsgivare för fluxvector-kontroll och momentstyrning via frekvensomriktare typ ING5, och 1 asynkronmotor typ Sg med lamellbroms styrd via frekvensomriktare typ INPC5. Frekvensomriktarna har gemensamt DC-led för effektivt utnyttjande av alstrad bromsenergi. Frekvensomriktare för sågverk Frekvensomriktare i kapslat utförande för varvtalsreglering av matningslinjer, reducerare och bandsågar till ny sågverkslinje, levererat i samarbete med Sydsvenska Elanläggningar i Blomstermåla. Frekvensomriktarna skall driva totalt 55 asynkronmotorer i storlekarna från 1,1 90 kw. Testutrustning för bromsar Komplett utrustning för provning av bromsbelägg på fordonsbromsar hos Trelleborgs koncernen. BEVI s leverans omfattar testbänk i svetsad stålkonstruktion med 160 kw drivmotor med pulsgivare och separatdriven kylfl äkt, momentmätutrustning, frekvensomriktare typ MX400/160C200P med återmatningsenheter för återmatning av bromsenergi till nätet, PLC-system för övervakning och styrning samt manöverpulpet med manöverorgan och instrument. Version 1.14
