1 Industrivisioner och -mål l med modulsystem Presentation vid seminarium 27 maj

2 Svensk modul-historik Begreppet lossar innebar ett tidigt logistiktänkande F använder redan bl a verkstadscontainers, förrådscontainers och ledningshyddor inom alla vapenslag arinens logistikfartyg kan transportera (några) 20 ft ISO-containers 2

3 Internationella modulsystem för fartyg Tyska EO ("ehrzweck ombination ) (L3,0 x B3,0 x H3,0 m) sedan 70-talet på många fartyg från Blohm+Voss Danska Standard Flex modulsystem (L3,0xB2.4xH2,4 m) sedan 80-talet på SF 300 och SF k II (med ockums medverkan) och övriga fartyg som nu byggs US Navy containersystem (L6,0xB2.4xH2,6 m) nyutvecklat för Littoral Combat Ships Alla har olika gränsyta till fartyget 3

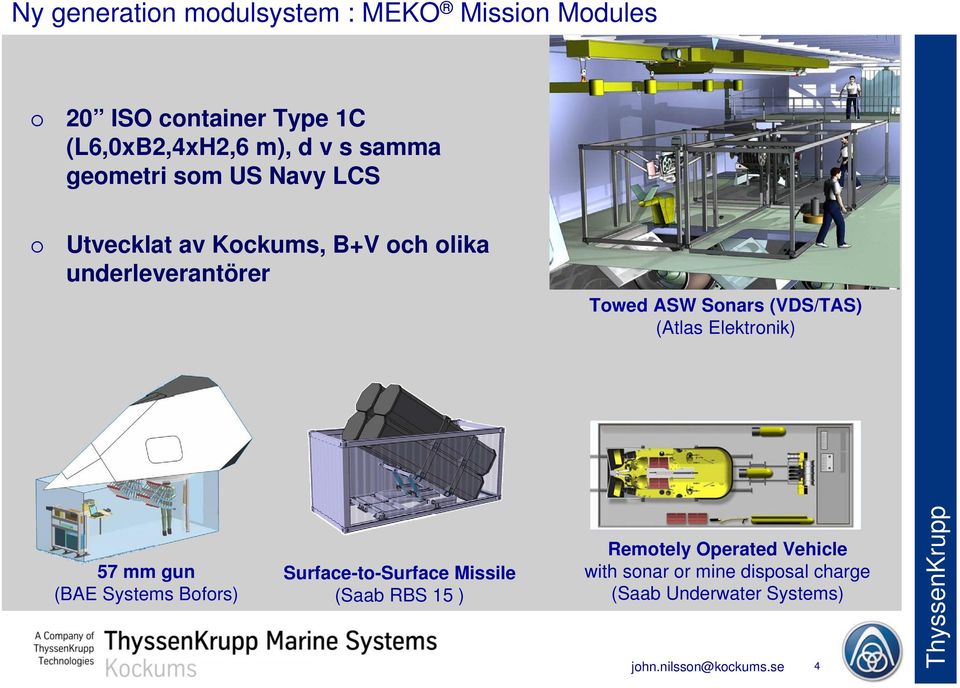

4 Ny generation modulsystem : EO ission odules 20 ISO container Type 1C (L6,0xB2,4xH2,6 m), d v s samma geometri som US Navy LCS Utvecklat av ockums, B+V och olika underleverantörer Towed ASW Sonars (VDS/TAS) (Atlas Elektronik) 57 mm gun (BAE Systems Bofors) Surface-to-Surface issile (Saab RBS 15 ) Remotely Operated Vehicle with sonar or mine disposal charge (Saab Underwater Systems) 4

5 odulsystem ger valfrihet 5

6 odulsystem förkortar genomförandet Parallell konstruktion, produktion, integration och förprovning av plattform och moduler 6

7 odulsystem underlättar samverkan Nya/överlappande, nationella/internationella civila/militära hot/krav Beredskap för FN och EU/Petersberg uppdrag och humanitär hjälp räver nationella och internationella samverkan mellan industrier och myndigheter odulsystem underlättar Blandning av plattformar, utrustningsmoduler och personal Förhandsplacering runt om i världen 7

8 an arinen och ustbevakningen materielsamverka? ASW (Hugin) ASuW (Spica) ASuW + ASW (Göteborg) C (Landsort) ASuW + C (StanFlex) ASuW + ASW + C (Visby)??? Patrol (BV 301) Oil Recover + Patrol (BV 201) Oil Recover (BV 010) Tug (BV 181) Oil Recover + Tug (BV 001) Dedicated >>>>>> Dual-role >>>>>> ulti-role >>>>>>?? 8

9 öjlighet för gränsöverskridande säkerhet Smuggling Pirater Säkerhetspersonal inhot iljöhot + Säkerhetsutrustning + Säkerhetsfarkoster + Säkerhetsnät => Säkerhetsförmågor 9

10 Exempel på Säkerhetsfartyg Personal och utrustning (i moduler) från ustbevakning (1/3), Polis (1/3) och ilitär (1/3) Baserat på: Holistisk hantering av kustnära hot Samverkan mellan olika myndigheter Utrustning i moduler, t ex sensorer, oljebekämpningsmateriel, båtar, vapen Flexibelt ledningssystem Hög överlevnadsförmåga med smygteknik och kompositskrov 10

11 Exempel på utrustningsmoduler (containers) Ledningscentral P Arrestcell P Verkstad astsensorer (olika) P Förråd P Släphydrofon Elaggregat abelhydrofon Vattenrening Obemannad ytfarkost Båt P Obemannad u-farkost (olika) Vatten/skum-kanon P Obemannad helikopter P Oljelänsor Artilleripjäs Oljeupptagare Ammunition P Oljetank Sjömålsrobotar irurgi Luftvärnsrobotar Sjukbårar ustbevakning Polis ilitär 11

12 Säkerhetsfartyg klarar många traditionella och nya uppgifter/förmågor Bygger på helhetssyn, modularitet, flexibilitet och nätverk Använder komposit- och smygteknik öter kustnära hot ( Litorals ) öjliggör liknande kontroll till sjöss(på och under vattnet) som på land Samordnar lagföreträdande myndigheter och nationella säkerhetssystem Lastar st moduler (20 ft ISO containers), på m fartygslängd. onflikthanterande förmågor (hela skalan från fred till väpnad konflikt) 3-6 gånger bättre överlevnadsförmåga för kustnära hot Ökad kostnadseffektivitet 12

13 Politiska aspekter Historiska skäl försvårar svensk myndighetssamverkan liknande t ex USA, Singapore och alaysia. Vidareutveckling kräver utredning av organisation och användning av säkerhetsfartygen under t ex FOI och/eller FHS ledning Den planerade gasledningen mellan Ryssland och Tyskland passerar 50 mil genom den svenska ekonomiska zonen. Om projektet genomförs accentueras behovet av allsidiga, uthålliga och flexibla enheter som spänner över hela spektrat av civila och militära övervakningsbehov på och under vattnet. Säkerhetsfartyg kan då bli en del av lösningen 13

14 Exempel: EO Combat Ship for the Littorals (CSL) 108 x 14 m 2,750 t displacement Accommodation for 75 oderate Delta hullform Steel hull, composite superstructure 2x 7 W diesels + 1x 30 W waterjets 40+ kts Up to 21x EO ission odules 14

15 Exempel: EO CSL modulplacering Central ission odule Area Aft ission odule Area Forward ission odule Area 3x ission odule Areas with 21x ission odule Positions 15

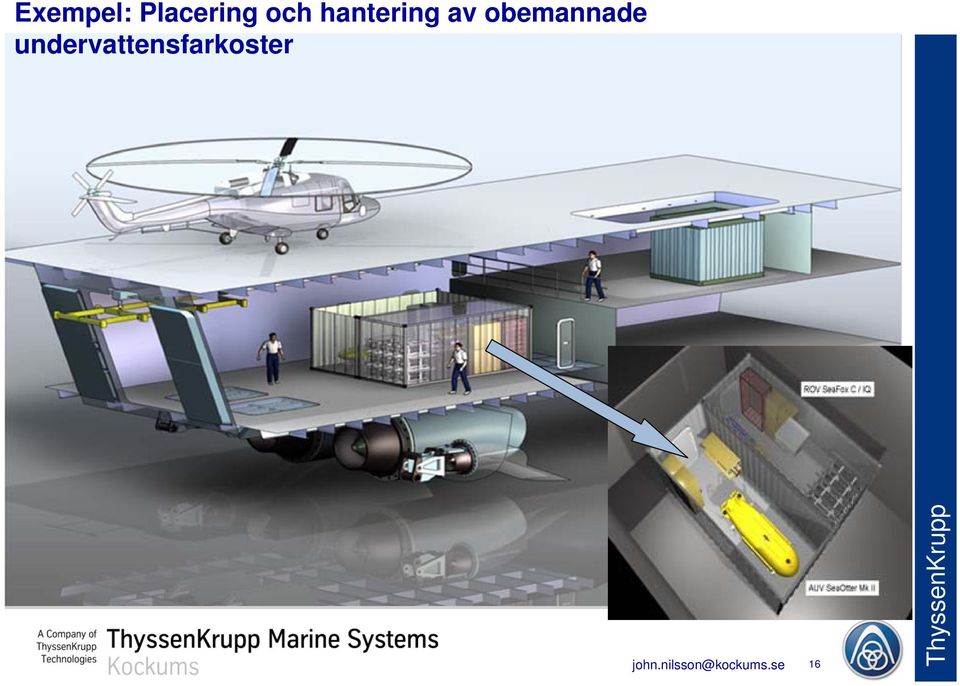

16 Exempel: Placering och hantering av obemannade undervattensfarkoster 16

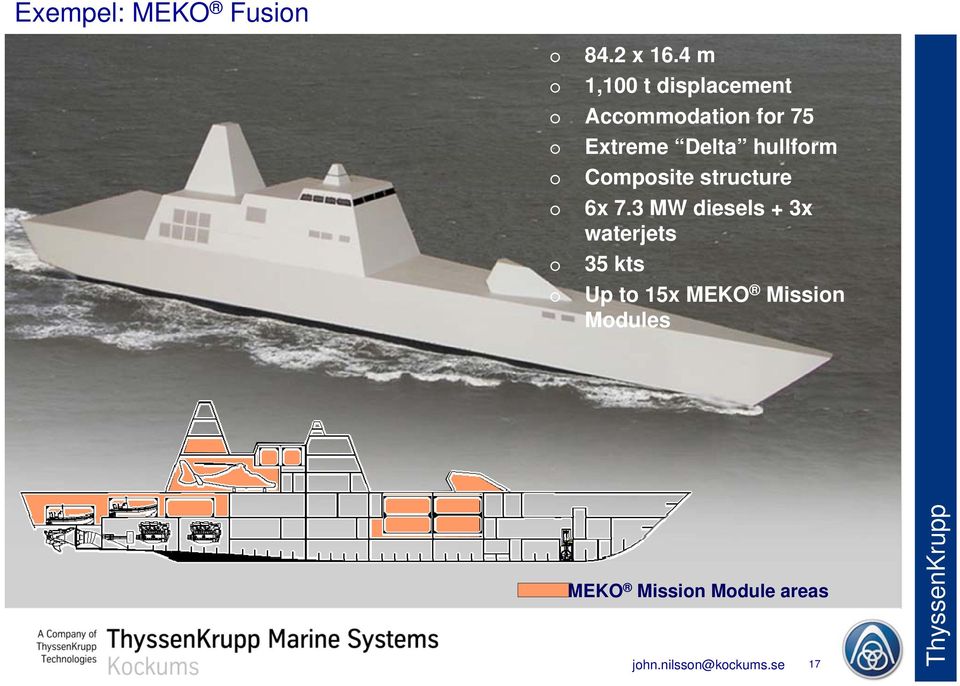

17 Exempel: EO Fusion 84.2 x 16.4 m 1,100 t displacement Accommodation for 75 Extreme Delta hullform Composite structure 6x 7.3 W diesels + 3x waterjets 35 kts Up to 15x EO ission odules EO ission odule areas 17

18 Exempel: A26 modulsystem underlättar produktion och uppgradering Utrustningsmodul Plattformsmodul Skrovmoduler Uppgraderingsmodul 18

19 Exempel: A 26 egatub för lastmoduler Exempel: Undervattensfarkost Exempel: Specialförband 19

20 Exempel: odulsystem förbättrar SA 3 logistiken Fjärrstyrt obemannat minsvep SA 2 kräver bogsering medan nyutvecklat SA 3 transporteras i 40 ft ISO-container 20

21 Trender utanför Sverige ilitär och kustbevakning fokuserar på kärnrollen Försvarsindustrier Omstruktureras och till färre och större internationella koncerner Får framskjuten logistikroll i internationella uppdrag Får hand om Through Life Support (TLS) Produktdata/teknikdokumentation Tillståndskontroll Underhåll Reservdelar, lagerhållning etc odulsystem förbättrar Rollfördelning mellan yndighet och Industri Tillgänglighet (förhandsdeponering, utbytbarhet) Logistik (lastbil/båt/flyg) Interoperabilitet (om gränsytan är standardiserad) 21

22 Industrin vill och kan ta en större roll Uppmuntran från högre myndighetsnivåer men motstånd på lägre Huvudleverantörskap möjliggör TLSuppdrag TLS-uppdrag möjliggör Huvudleverantörskap Domänkunskapen Huvudleverantörsrollen Infrastrukturen SYSTEH US Affärskonceptet 22

23 Tack för uppmärksamheten! Thank you! 23
