Monteringsanvisningar och maximal belastning 1/2012

Transkript

1 ar och maximal belastning 1/2012

2 Innehåll 1 Teknisk info Pikval Bas, inredning med hög fot H19 5 Pikval Bas, inredning med låg fot H Understöd till bottenhylla Gavelram Panelclips Pelarinbyggnad Pikval Stabil Pikval Smart Pikval Gondoler Hyllor Skyltram och infoprofil Konsolpar till datalist Hyllbelysning Ställstativ VT2 Ställstativ VT4 Ställstativ VTR Pikval Lill Störtkorgar Om Pikval Oy inte ansvarar för montering av inredningen, ska köparen utföra vederbörlig kontroll av produkterna innan montering. Tillsammans med produkterna finns monteringsanvisningar och dessa ska följas noga. Garantin gäller endast ifall montering har skett enligt bifogade monteringsanvisningarna. Pikval Oy är inte ansvarig för skador som uppstått ifall montering gjorts på annat sätt än enligt bifogad monteringsanvisning. Pikval Oy:s garantiansvar gäller ej om man har behandlat, lagrat eller monterat produkten på ett felaktigt sätt. Detta gäller även belastning av inredningen om man har använt andra tillbehör än de som är producerade av Pikval Oy.

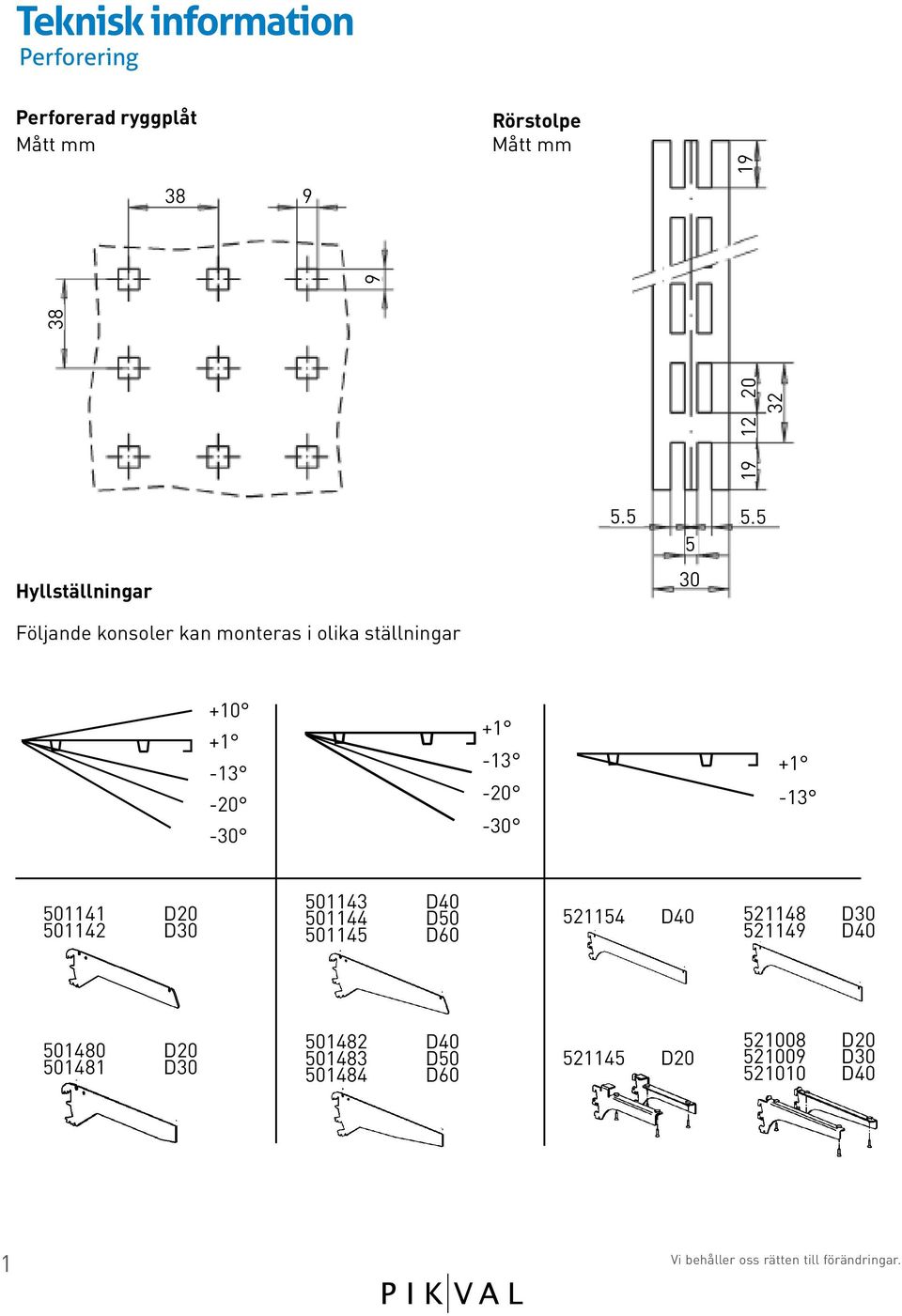

3 Teknisk information Perforering Perforerad ryggplåt Mått mm 38 9 Rörstolpe Mått mm Hyllställningar Följande konsoler kan monteras i olika ställningar D D D D D D 5211 D D 5010 D D D 5013 D D D D D D 1

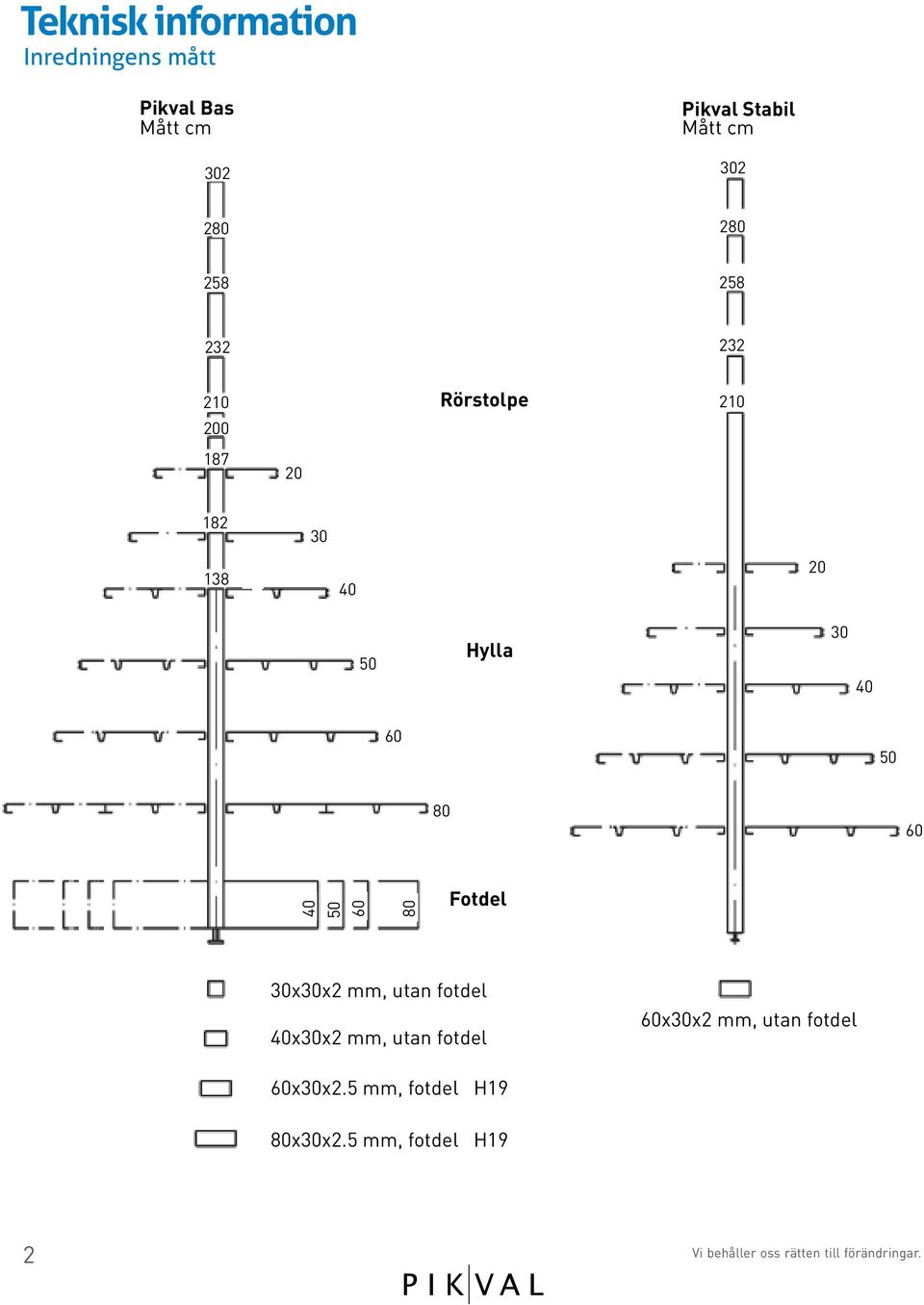

4 Teknisk information Inredningens mått Pikval Bas Mått cm Pikval Stabil Mått cm Rörstolpe Hylla Fotdel 30x30x2 mm, utan fotdel x30x2 mm, utan fotdel 60x30x2 mm, utan fotdel 60x30x2.5 mm, fotdel H19 80x30x2.5 mm, fotdel H19 2

5 Teknisk information Modulbredd och bottenhyllans höjd hos olika fotdel 120 Låg fot H13 Fot H19 ~23 ~36 Svetsad fot H9 ~12 ~26 ~16 ~ Svetsad fot med hjul H16 Mått cm ~20 ~34 3

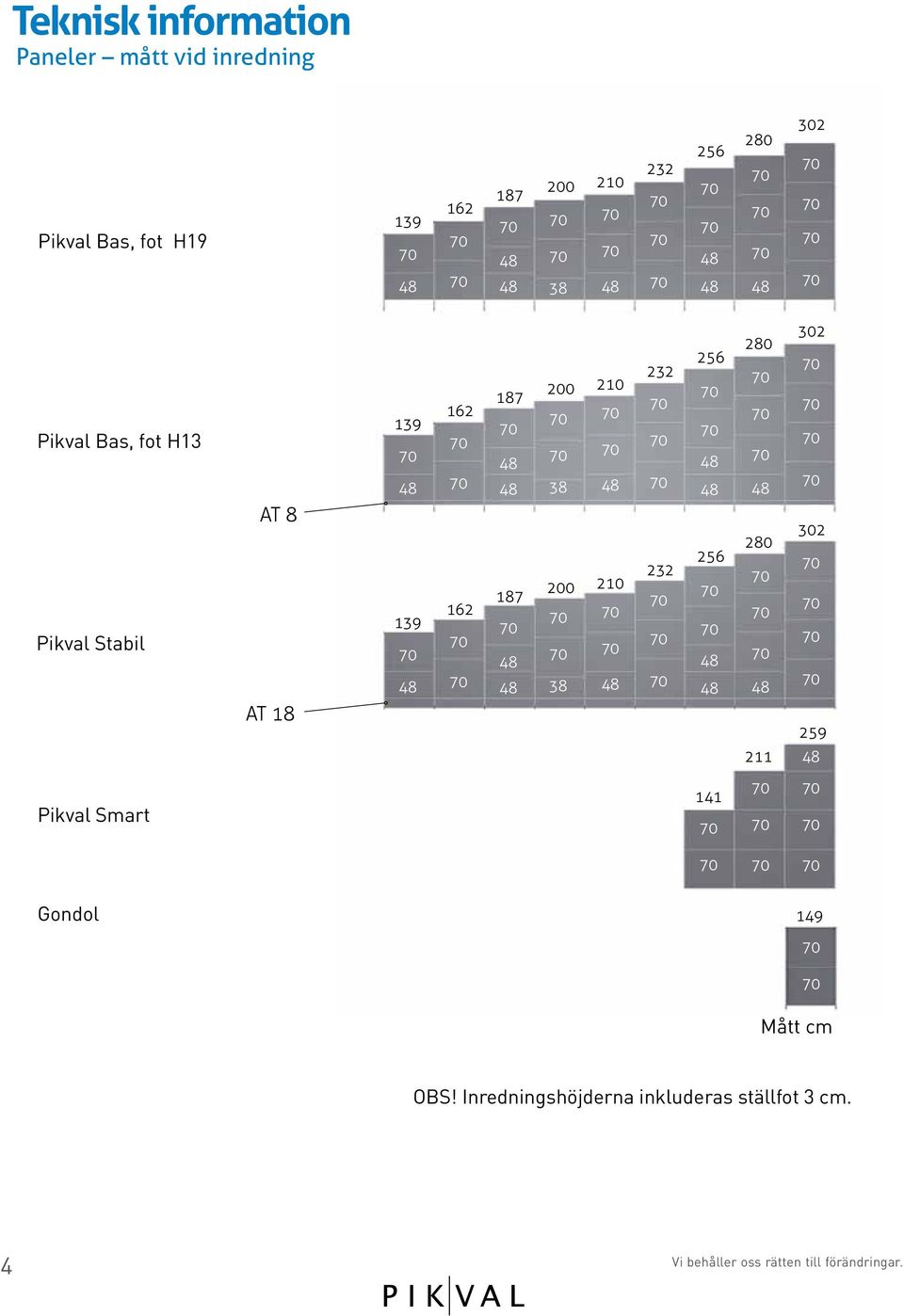

6 Teknisk information Paneler mått vid inredning Pikval Bas, fot H Pikval Bas, fot H13 Pikval Stabil AT 8 AT Pikval Smart 141 Gondol 149 Mått cm OBS! Inredningshöjderna inkluderas ställfot 3 cm. 4

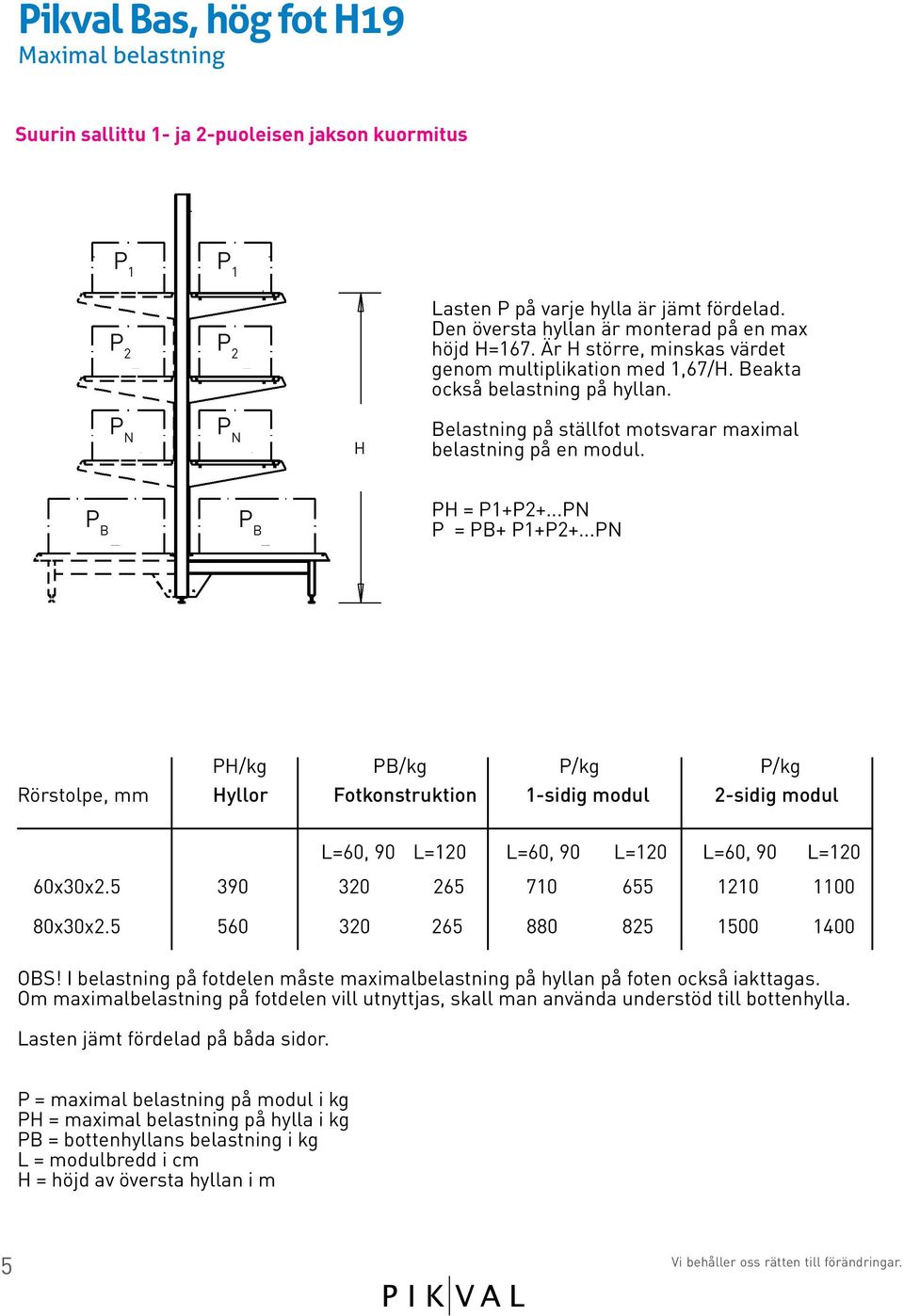

7 Pikval Bas, hög fot H19 Maximal belastning Suurin sallittu 1- ja 2-puoleisen jakson kuormitus P 1 P 1 P 2 P 2 P N P N H Lasten P på varje hylla är jämt fördelad. Den översta hyllan är monterad på en max höjd H=167. Är H större, minskas värdet genom multiplikation med 1,67/H. Beakta också belastning på hyllan. Belastning på ställfot motsvarar maximal belastning på en modul. P B P B PH = P1+P2+...PN P = PB+ P1+P2+...PN PH/kg PB/kg P/kg P/kg Rörstolpe, mm Hyllor Fotkonstruktion 1-sidig modul 2-sidig modul L=60, 90 L=120 L=60, 90 L=120 L=60, 90 L=120 60x30x x30x OBS! I belastning på fotdelen måste maximalbelastning på hyllan på foten också iakttagas. Om maximalbelastning på fotdelen vill utnyttjas, skall man använda understöd till bottenhylla. Lasten jämt fördelad på båda sidor. P = maximal belastning på modul i kg PH = maximal belastning på hylla i kg PB = bottenhyllans belastning i kg L = modulbredd i cm H = höjd av översta hyllan i m 5

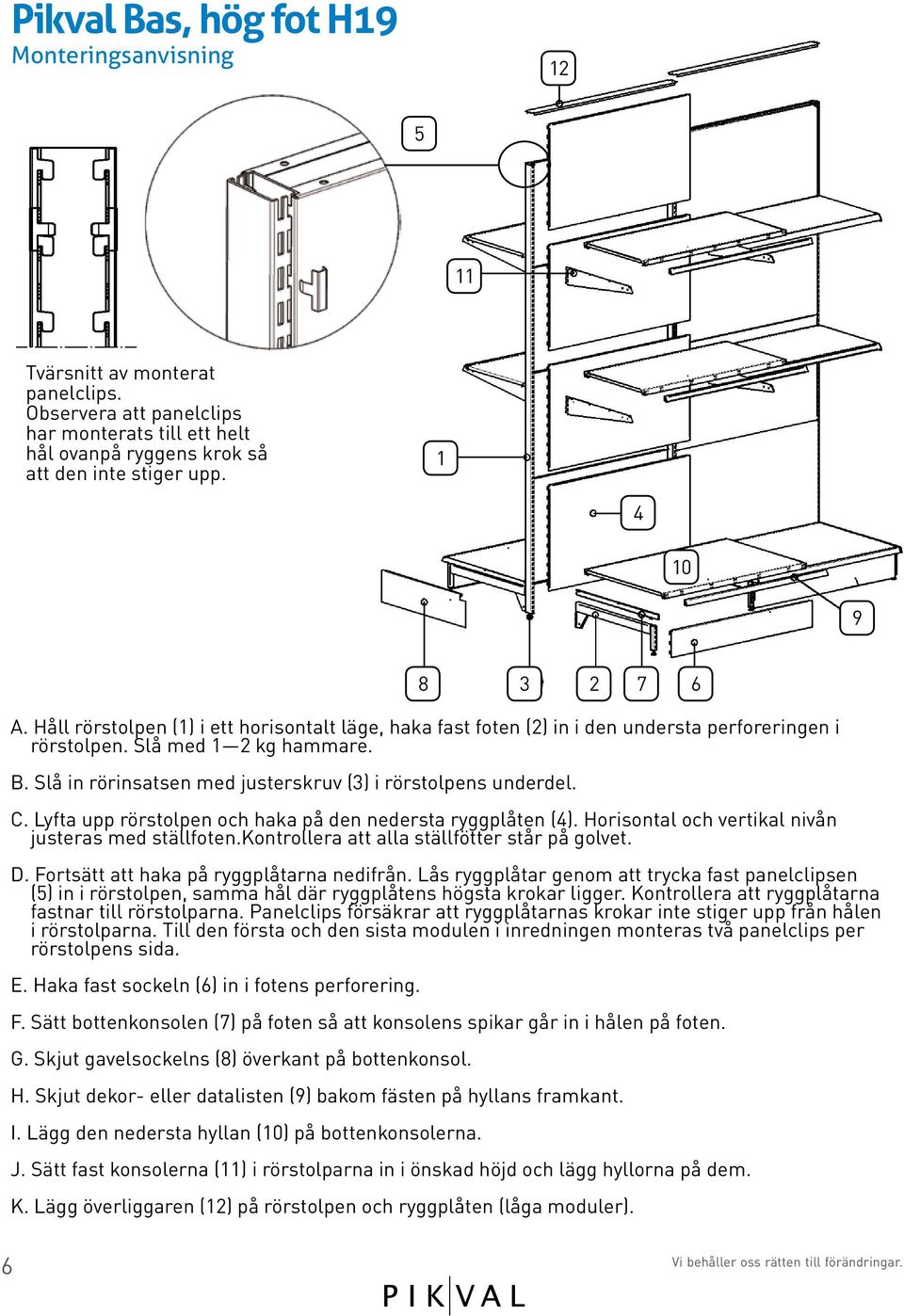

8 Pikval Bas, hög fot H Tvärsnitt av monterat panelclips. Observera att panelclips har monterats till ett helt hål ovanpå ryggens krok så att den inte stiger upp A. Håll rörstolpen (1) i ett horisontalt läge, haka fast foten (2) in i den understa perforeringen i rörstolpen. Slå med 1 2 kg hammare. B. Slå in rörinsatsen med justerskruv (3) i rörstolpens underdel. C. Lyfta upp rörstolpen och haka på den nedersta ryggplåten (4). Horisontal och vertikal nivån justeras med ställfoten.kontrollera att alla ställfötter står på golvet. D. Fortsätt att haka på ryggplåtarna nedifrån. Lås ryggplåtar genom att trycka fast panelclipsen (5) in i rörstolpen, samma hål där ryggplåtens högsta krokar ligger. Kontrollera att ryggplåtarna fastnar till rörstolparna. Panelclips försäkrar att ryggplåtarnas krokar inte stiger upp från hålen i rörstolparna. Till den första och den sista modulen i inredningen monteras två panelclips per rörstolpens sida. E. Haka fast sockeln (6) in i fotens perforering. F. Sätt bottenkonsolen (7) på foten så att konsolens spikar går in i hålen på foten. G. Skjut gavelsockelns (8) överkant på bottenkonsol. H. Skjut dekor- eller datalisten (9) bakom fästen på hyllans framkant. I. Lägg den nedersta hyllan (10) på bottenkonsolerna. J. Sätt fast konsolerna (11) i rörstolparna in i önskad höjd och lägg hyllorna på dem. K. Lägg överliggaren (12) på rörstolpen och ryggplåten (låga moduler). 6

9 Pikval Bas, låg fot H13 Maximal belastning Suurin sallittu 1- ja 2-puoleisen jakson kuormitus P 1 P 1 P 2 P 2 P N P N P B P B H Lasten P på varje hylla är jämt fördelad. I konstruktionen ingår stålryggar med panelclips eller stativstag med skruvfästning 2 st/modul utan ryggplåtar. Hyllorna är lika fördelade längs rörstolpen. Den översta hyllan är monterad på en max höjd H=167. Är H större, minskas värdet genom multiplikation med 1,67/H. Beakta också belastning på hyllan. Belastning på ställfot motsvarar maximal belastning på en modul. PH = P1+P2+...PN P = PB+ P1+P2+...PN Rörstolpe, mm PH/kg PB/kg P/kg P/kg Hyllor Fotkonstruktion 1-sidig modul 2-sidig modul L=60, 90 L=120 L=60, 90 L=120 L=60, 90 L=120 60x30x x30x OBS! I belastning på fotdelen måste belastning på hyllan på foten också iakttagas. Om maximalbelastning på fotdelen vill utnyttjas, skall man använda understöd till bottenhylla. Lasten jämt fördelad på båda sidor. P = maximal belastning på modul i kg PH = maximal belastning på hylla i kg PB = bottenhyllans belastning i kg L = modulbredd i cm H = höjd översta hylla i m 7

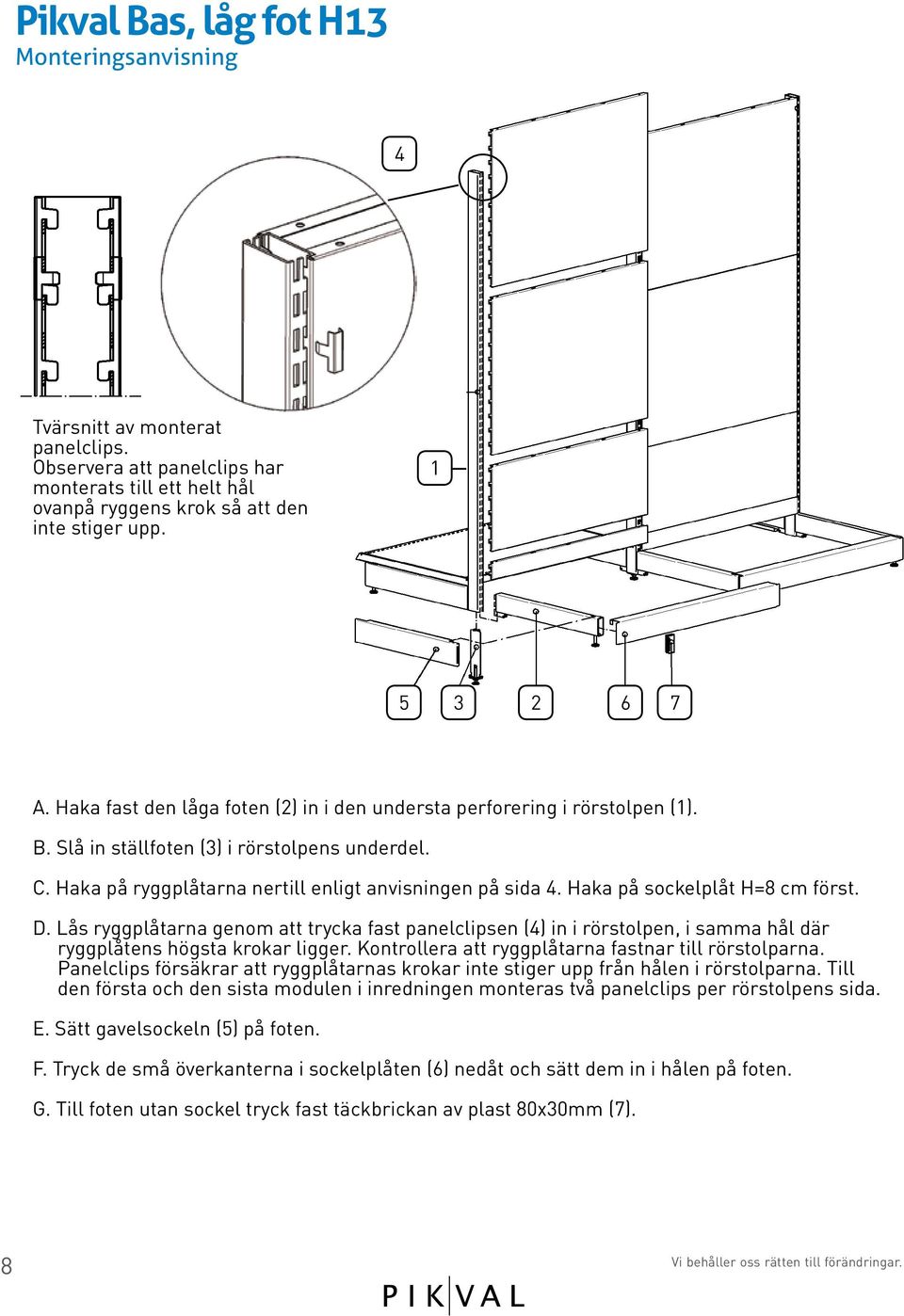

10 Pikval Bas, låg fot H13 4 Tvärsnitt av monterat panelclips. Observera att panelclips har monterats till ett helt hål ovanpå ryggens krok så att den inte stiger upp A. Haka fast den låga foten (2) in i den understa perforering i rörstolpen (1). B. Slå in ställfoten (3) i rörstolpens underdel. C. Haka på ryggplåtarna nertill enligt anvisningen på sida 4. Haka på sockelplåt H=8 cm först. D. Lås ryggplåtarna genom att trycka fast panelclipsen (4) in i rörstolpen, i samma hål där ryggplåtens högsta krokar ligger. Kontrollera att ryggplåtarna fastnar till rörstolparna. Panelclips försäkrar att ryggplåtarnas krokar inte stiger upp från hålen i rörstolparna. Till den första och den sista modulen i inredningen monteras två panelclips per rörstolpens sida. E. Sätt gavelsockeln (5) på foten. F. Tryck de små överkanterna i sockelplåten (6) nedåt och sätt dem in i hålen på foten. G. Till foten utan sockel tryck fast täckbrickan av plast 80x30mm (7). 8

11 Pikval Bas, understöd till bottenhylla Fotdel 60 cm Fotdel 50 cm 3 3 Det. A Det. B Det. A Det. B A. Montera understöd till bottenhylla (1) enligt det.ritning A på foten 54 mm från framdelen, eller 80 mm om man använder trådhylla 90x60 cm. B. Montera understöd till bottenhylla (2) så att konsolens spetsar går in i hålet på foten. Därefter montera hylla (3) på sin plats C. Med Plåthylla 90x50 cm monteras understöd till bottenhylla enligt det.ritning A på foten 54 mm från framdelen och 80 mm bakdelen. Till följande modul monteras det enligt ritning det B 138 mm från framdelen. 9

12 Pikval Bas, gavelram Maximal belastning Rörstolpe 60x30x2.5 mm P 1 P 2 P 3 Maximal belastning på gavelram är 200kg. Observera att inte belasta gavelram som är monterad på en obelastad gondol. Maximal belastning på gavelram med fotdel, se sida 5 7. Pmax = P1 + P2 + P3 = 200kg A. Skruv fast 2st stativstag (1) in i hålen på sidan av rörstolpen till gavelram (2). B. Vid behov montera fötterna, se anvisning på s C. Lägg in monteringsblecken (3) i rörstolpens yttersta perforering på samma höjd med stativstagen i gavelram. D. Fästa 4st skruvar genom hålen i stativstaget till monteringsblecken. 3 4 E. Haka på ryggplåten nedifrån och lägg överliggaren (låga moduler). Utvändiga ryggplåt hakas innan skruvfästning till monteringsblecken. 2 Vid fall av ensidiga bakryggar på gavelmodulen, specialtillverkas överliggaren. 1 10

13 Pikval Bas, panelclips Panelclips Panelclips försäkrar att ryggplåtarnas krokar inte stiger upp från hålen i rörstolparna. De ska användas tillsammans med Pikval Bas stålryggplåt, perforerade ryggplåt och panelryggar med kroklist. Lås ryggplåtarna genom att trycka fast panelclipsen (4) in i rörstolpen, i samma hål där ryggplåtens högsta krokar ligger. Kontrollera att ryggplåtarna fastnar till rörstolparna. Till den första och den sista modulen i inredningen monteras två panelclips per rörstolpens sida. Till gavlar med belastning över 200 kg skall man tillsätta fotdel. Se Pikval Bas, maximal belastning med hög fot och låg fot på sida 5 7. Tvärsnitt av monterat panelclips. Observera att panelclips har monterats till ett helt hål ovanpå ryggens krok så att den inte stiger upp. Taustan pidikkeet Till ryggar med max 6 mm tjocklek. Till ryggar med max 6 mm tjocklek. Datalister och dekorlister Datalist av plast Dekorlist 11

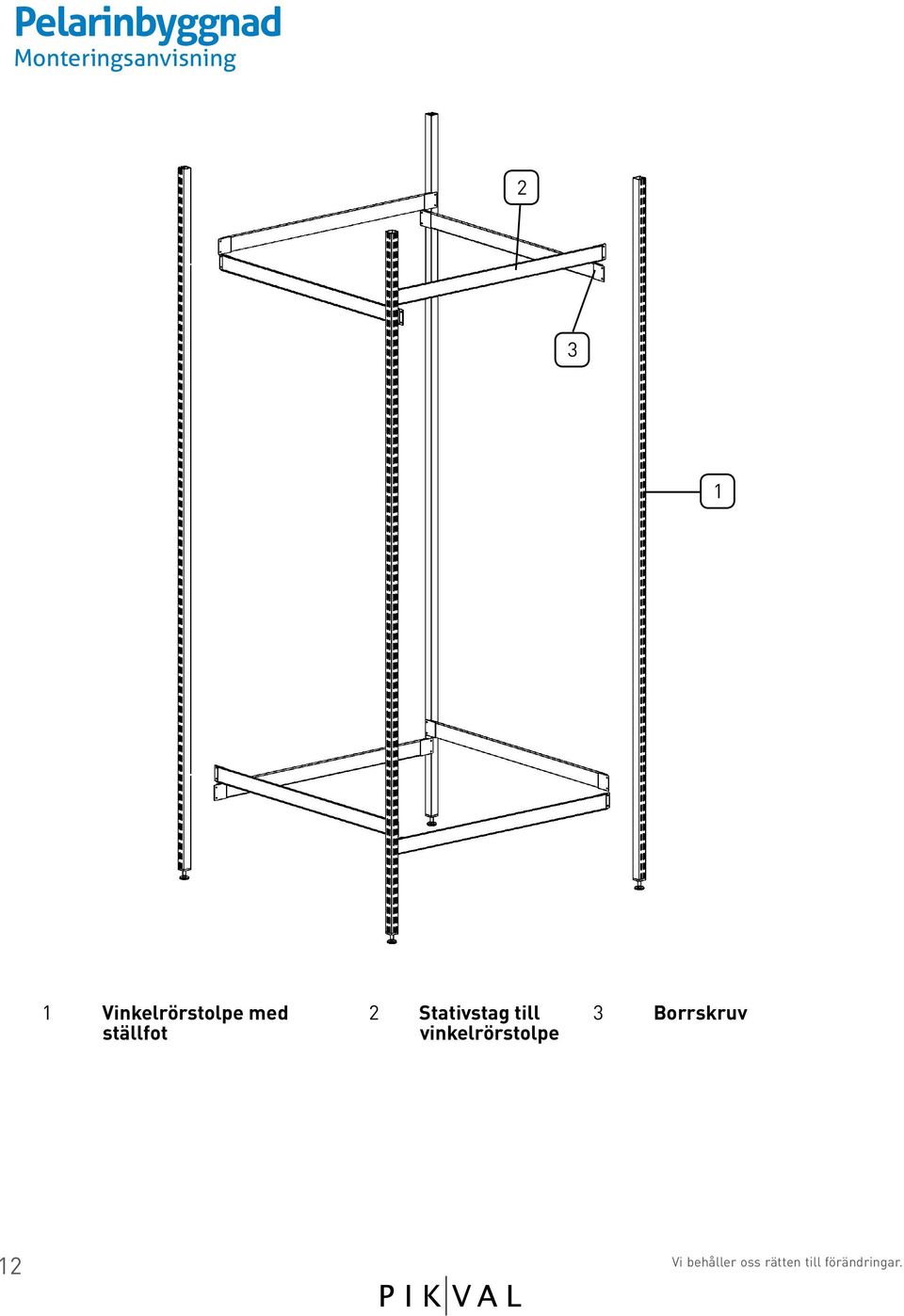

14 Pelarinbyggnad Vinkelrörstolpe med ställfot 2 Stativstag till vinkelrörstolpe 3 Borrskruv 12

15 Pikval Stabil A. Skarva horisontalrören (1) med skarvstycke (2). B. Vid behov kapa till rätt mått. C. Lägg horisontalrören på golvet och rörstolpar (3) mellan dem till önskad modulbredd. D. Sätt in fästbitar (4) i hålen i båda ändarna på rörstolpen. E. Fäst rörstolpar till horisontalrören med hjälp av sexkantskruv. F. Skruva fast ställfoten (5) i nedersta horisontalröret, minst 1st i varje modul och i båda ändarna av stommkonstruktionen. G. Skruva väggstöd (6) i översta horisontalröret, minst i varannan modul och i båda ändarna av stommkonstruktionen. H. Ställ stommen upprätt mot väggen och justera horisontal/vertikalnivån med ställfötterna. I. Skruva fast väggstöden i väggen. J. Haka på ryggplåten (7) nedifrån. K. Tryck fast panelclipsen (8) in i rörstolpen. 13

16 Pikval Stabil, väggmodul och hyllor Maximal belastning P T P 1 P 2 P N PT = totalbelastning/sektionen i kg PN = hyllbelastning i kg PT = P1 + P2.. + PN L (cm) 60, PT (kg) L OBS! Kontrollera också maximal belastning på hylla och konsol. För väggkonstruktioner som avviker från det ovanvisade behövs tillverkarens utlåtandeför maximal belastning. Maximal belastning som visas på tabellen hänvisar till en inredning som är vederbörligt monterad på betongvägg. För väggmontering som avviker från detta behövs tillverkarens utlåtande för maximal belastning. Pival Stabil, GV-rörstolpe med svetsad fot Maximal belastning Lasten P på varje hylla är jämt fördelad. Hyllorna är lika fördelade längs rörstolpen. Den översta hyllan är monterad på en max höjd H=167. Är H större, minskas värdet genom multiplikation med 1,67/H. Beakta också belastning på hyllan. Övre hyllor bör inte vara djupare än bottenhyllan. Maximal belastning 300 kg på fristående modul. P 1 P 2 P 3 P 4 P 5 P B 14

17 Pikval Stabil, väggstöd cm vägg/takstöd Ett vinkeljärn med borrskruvar 4,8x13 till väggen 0 20 cm väggstöd (kan monteras även till rörstolpen) cm väggstöd 37 cm justerbart väggstöd 15

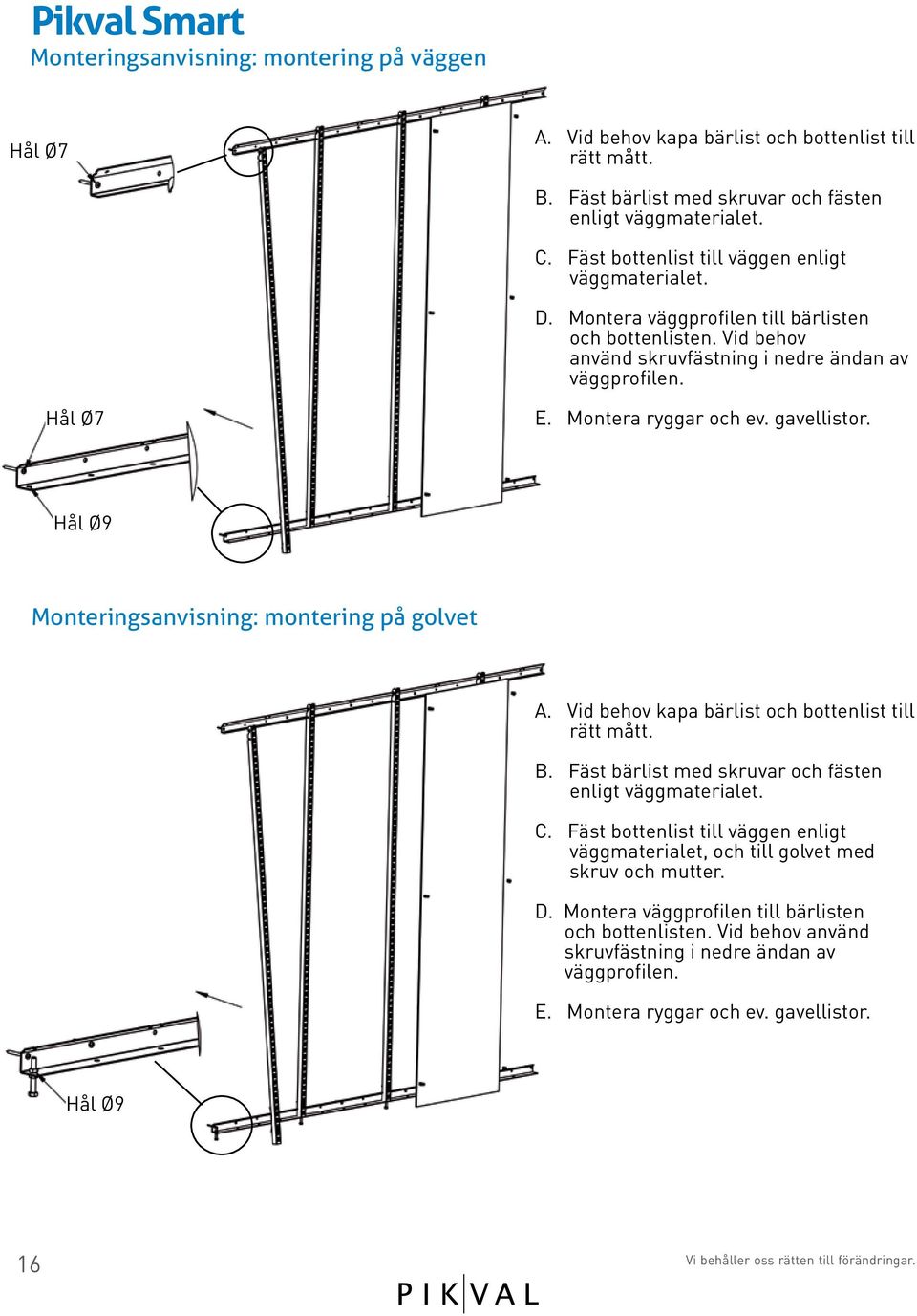

18 Pikval Smart : montering på väggen Hål Ø7 A. Vid behov kapa bärlist och bottenlist till rätt mått. B. Fäst bärlist med skruvar och fästen enligt väggmaterialet. C. Fäst bottenlist till väggen enligt väggmaterialet. D. Montera väggprofilen till bärlisten och bottenlisten. Vid behov använd skruvfästning i nedre ändan av väggprofilen. Hål Ø7 E. Montera ryggar och ev. gavellistor. Hål Ø9 : montering på golvet A. Vid behov kapa bärlist och bottenlist till rätt mått. B. Fäst bärlist med skruvar och fästen enligt väggmaterialet. C. Fäst bottenlist till väggen enligt väggmaterialet, och till golvet med skruv och mutter. D. Montera väggprofilen till bärlisten och bottenlisten. Vid behov använd skruvfästning i nedre ändan av väggprofilen. E. Montera ryggar och ev. gavellistor. Hål Ø9 16

19 Pikval Smart Maximal belastning P T P T P 1 P 1 P 2 P 2 P N P N L (cm) 60, P T (kg ) L (cm) 60, P T (kg ) L = modulbredd i cm P T = väggmodulens totalbelastning i kg P N = hyllbelastning i kg OBS! Maximal belastning som visas på tabellen hänvisar till en inredning som är vederbörligt monterad på betongvägg. För väggkonstruktioner som avviker från det ovanvisade behövs tillverkarens/konstruktörens utlåtandeför maximal belastning. Kontrollera också maximal belastning på hylla och konsol. 17

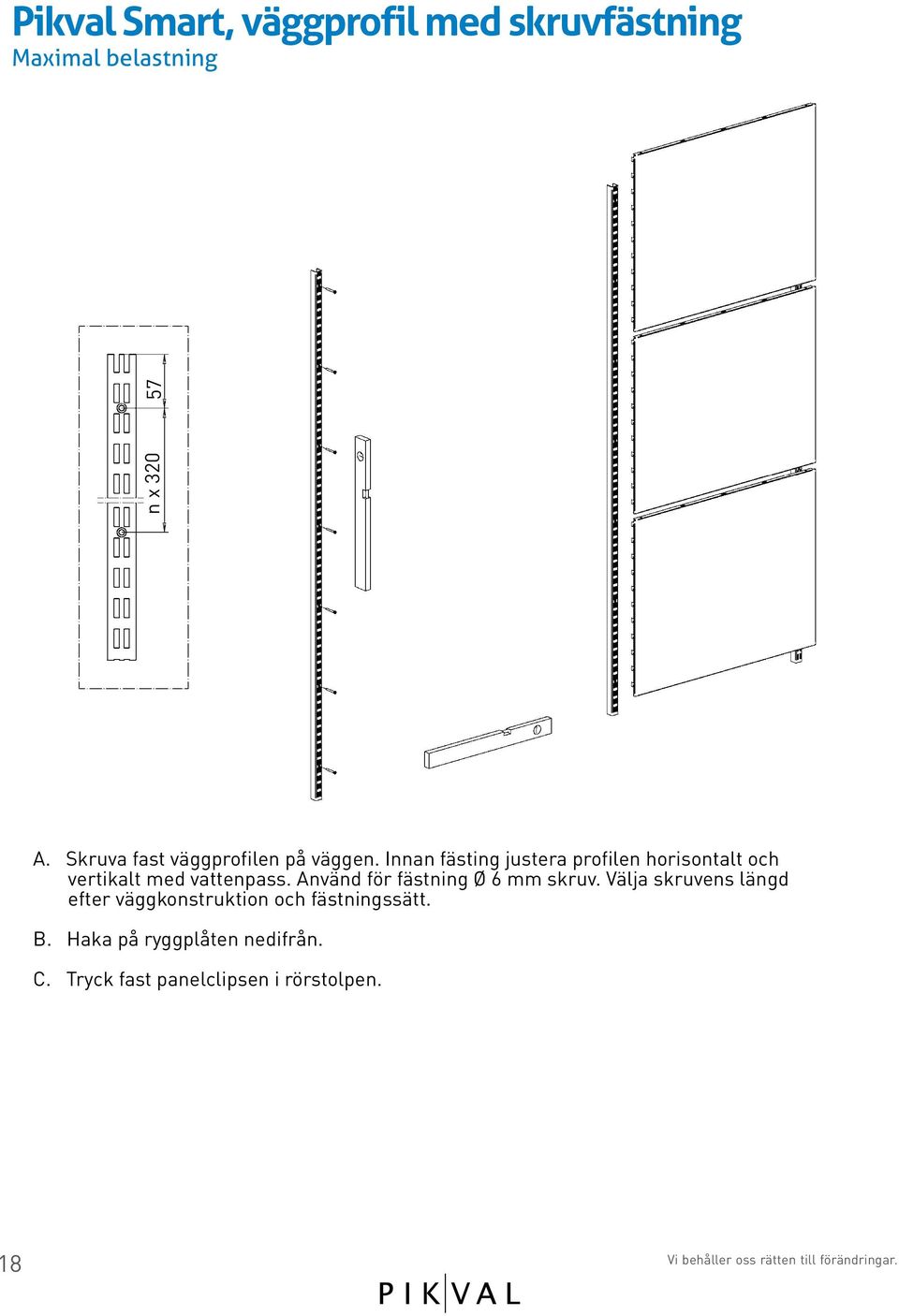

20 Pikval Smart, väggprofil med skruvfästning Maximal belastning n x A. Skruva fast väggprofilen på väggen. Innan fästing justera profilen horisontalt och vertikalt med vattenpass. Använd för fästning Ø 6 mm skruv. Välja skruvens längd efter väggkonstruktion och fästningssätt. B. Haka på ryggplåten nedifrån. C. Tryck fast panelclipsen i rörstolpen. 18

21 Gondol B A Detail B Detail A A. Purista huojuntatukea kokoon ja asenna se säätöputken huojuntatuen reikiin lyömällä esim. kumivasaralla. B. Varmista huojuntatuen koukkujen lukittuminen reikiin. Avaa tarvittaessa huojuntatuen u-profiilia, jotta se lukittuu reikiin. C. Asenna sisätallat säätöputkiin. D. Säädä säätötallojen avulla säätöputket pystysuoraan ja jalkaputket vaakasuoraan. Tarkista, että kaikki säätötallat ovat lattiassa kiinni. 19

22 Gondol Maximal belastning Gondol med ställfot: maximal belastning för 1- och 2-sidig modul Lasten P på varje hylla är jämt fördelad. Hyllorna är lika fördelade längs rörstolpen. P 1 P 1 P/kg P 2 P 2 Rörstolpe x30x2 mm Maximal belastning på 1-sidig modul L=60/90/120 Maximal belastning på 2-sidig modul L=60/90/120 P N P N P B P B P=P1+P2+...+PN+PB PT = totalbelastning på modul i kg PN = hyllbelastning i kg PB = maximal belastning på bottenhylla i kg 20

23 Hyllor Maximal belastning Maximal belastning på kombination plåthylla/trådhylla-konsol D P L Belastning är jämnt fördelad och utryckt i kg. Hyllan är monterad i horisontalt läge. Leverantören är inte ansvarig för skador som är förorsakade av onormalt ojämn belastning. Rörstolpe P 60x30x2 mm, 60x30x2.5 mm, 80x30x2.5 mm Artikelnummer D L = 60, 90 L = D= hylldjup i cm L= bredd i cm P= hyllbelastning i kg 21

24 Hyllor Maximal belastning Maximal belastning på kombination plåthylla/trådhylla-konsol Rörstolpe 60x30x2 mm, 60x30x2.5 mm, 80x30x2.5 mm Artikelnummer D L = 60, 90 L = 120 P D= hylldjup i cm L= bredd i cm P= hyllbelastning i kg Maximal belastning på konsolpar Rörstolpe 60x30x2 mm, 60x30x2.5 mm, 80x30x2.5 mm Artikelnummer D L = 60, 90 L = 120 P D= hylldjup i cm L= bredd i cm P= hyllbelastning i kg 22

25 Hyllor Upplåsning av glidhylla A. Tryck uppåt: tryck samtidigt på bågen med båda händerna såsom i bilden. B. Dra ut hyllan. Hyllans maximal belastning är 35 kg. När man trycker hyllan tillbaka låser den sig igen. 23

26 Skyltram och infoprofil Infoprofil Montering av konsolpar till infoprofil. Skyltram med sidor av stål Montering av infoprofil med skruvar 24

27 Fästprofil till datalist A. Vik konsolerna enligt bilden så att det blir ett par. 30/ B. Fastna konsolerna till datalisten. datalist C. Vid behov montera fästprofil till datalist till konsolerna. D. Datalist är färdig. 25

28 Hyllbelysning, Piccoloarmatur A/B B-2 B-3 A-1 B-4 B-1 A-B Max. 200W interconnected Produkten är avsedd endast för inomhusbruk, AC V 50Hz. Montering på en jämn vägg- eller träyta. Innan montering och reparation ska man se till att strömmen är bruten. Armatur ska inte användas i utrymmen med fukt eller hög temperatur. Armatur kan inte användas tillsammans med bländare. Ifall en del av armaturen gör sönder i bruk, ska även reparationsarbete utföras av professionell elektriker. Armaturens lysrör ska bytas om det förekommer en mörk ring till lysrörets ända/ändor eller lysrör belyser ojämnt. OBS! Vid kedjebelysning ska man se till att matningskabel och mellankablar är ordentligt fastnade. Kom ihåg att underhålla armaturen, dvs. kontrollera att kopplingsstycken är fastnade efter t.ex. städning eller modifiering av hyllplacering. 26

29 Hyllbelysning, Piccoloarmatur, fästning och kedjebelysning till plåthyllor Ställ mellankabeln mellan hyllan och ryggen runt konsoler till den följande modulen. Tillsammans med armaturen leveras matningskabel på180 cm, som ska fästas på insidan av konsolerna med hjälp av karborrebitar (2 st/konsol). 60 cm modul Piccoloarmatur 14W 5505, max 14 st/kedja 90 cm modul Piccoloarmatur 21W , max 9 st/kedja 120 cm modul Piccoloarmatur 28W , max 7 st/kedja Kedjebelysning Hylldjup 30 cm mellankabel 50 cm cm Hylldjup cm mellankabel 100 cm Hylldjup 50 cm mellankabel 100 cm cm (medföljer) 120 Armaturen fixeras med ett par dual lock karborrebitar SJ-3560/25x20/klar Kontrollera att ytan för klistring är fri från damm och smuts. Torka av ytan med t.ex. Sinol. Vid montering tryck två karborrebitar ihop och fixera dem till armaturen. Använd så många karborrebitar som det behövs och fästa armaturen till plåthyllan. Med moduler på 60 cm och 90 cm fixeras karborreparet till ändorna av armaturen (2 st/armatur). Med moduler på 120 cm fixeras även ett par till mitten (3 st/ armatur). Kontrollera att ytan för klistring är fri från damm och smuts. Torka av ytan med t.ex. Sinol. 27

30 LED-hyllbelysningssystem 1 3 Katkaisukohta 2 4 Nystyrä 28 A. Fixa strömskena till ryggen med hjälp av tvåsidig tejp. Ifall transformatorn ställs under bottenhyllan, ska strömmatning placeras i nedre delen. Strömmatning kan komma även från övre delen men då kan placering av transformatorn vara svårare. B. Kapa LED-sticken vid behov till rätt mått på ställen som har markerats i bilden, antingen med 10 cm (7W) eller 5 cm (14W) mellanrum. C. Kontrollera att ytan för klistring är fri från damm och smuts. Torka av ytan med t.ex. Sinol. Ta bort tejpens skyddspapper på baksidan av LED-sticken och klistra LED-sticken på ytan. D. Fästa strömkopplingen så att knölen visar till den sida där strömmatning ligger. Ifall strömmatning ligger i nedre delen, ska knölen visa till nedre kanten, och ifall den ligger i övre delen, ska knölen visa till övre kanten. Produkten är avsedd endast för inomhusbruk. Belastningsinfo LED-stripens längd Antalet LED-striper W 14W 7W 14W 7W 14W 7W 14W 7W 14W 7W 14W 4,7 9,4 9,4 18,7 14,1 28,1 18,7 37,4 23,4 46,8 28,1 56,2 5,6 11,2 11,3 22,5 16,9 33,7 22,5 44,9 28,1 56,2 33,7 67,4 6,6 13,1 13,1 26,2 19,7 39,3 26,2 52,4 32,8 65,5 39,3 78,6 7,5 15,0 15,0 30,0 22,5 44,9 30,0 59,9 37,5 74,9 50,0 89, ,9-31,9-47,7-63,7-79,6-95, ,4 16,8 16,9 33,7 25,3 50,5 33,7 67,4 42,1 84,2 50,6 101, ,4 18,7 18,7 37,4 28,1 56,2 37,5 74,9 46,8 93,6 56,2 112,3 Effektbehov hos transformatorn och strömskenan/w

31 Belysning, LED-striper LED-strip 5000x10x2,5 mm sladd 300 mm hon-koppling A. Kontrollera att ytan för klistring är fri från damm och smuts. Torka av ytan med t.ex. Sinol. B. Kapa LED-stripen vid behov till rätt mått på ställen som har markerats i stripen. C. Fixa LED-stripen till önskat ställe med tvåsidig tejp som finns i bakdelen. Ta bort tejpens skyddspapper utan att röra på limytan och tryck på LED-stripen hela vägen för att få kontakt mellan ytorna. D. Klistring har nått full hållbarhet om ca 3 dagar. Transformator A. Välj rätt transformator enligt måtten. Vi rekommenderar en egen transformator till var och en LED-strip på 5 m. B. Välj ett lämpligt ställe till transformatorn. Se till att transformatorn ska ha möjlighet till ventilation/kylning och att den ska vara utbytbar utan att det behövs riva ner hela strukturen eller produkterna. Transformatorn ska inte hänga i sladden. Se till att kopplingen sitter ordentligt fast. 14,4W LED-strip fungerar inte i sig som en tillräcklig ventilation. LED-stripen ska klistras tätt på ett hård yta hela vägen. Producenten rekommenderar att LED-stripen fastnas på aluminium 2x15 mm el. dyl. Övervärmd LED-strip förlorar sin belysningseffekt Produkten är avsedd endast för inomhusbruk. Belastningsinfo Effektbehov hos LED-strip 30 LED/m, 4.8W/m, 5 m = 24 W/LED-strip + 30 % = 31.2 W 30 LED/m, 7.2 W/m, 5 m = 36 W/LED-strip + 30 % = 46.8 W 60 LED/m, 14.4 W/m, 5 m = 72 W/LED-strip + 30 % = 93.6 W Transformatorer 30 W / 2 A 66W / 5 A 100 W / 8.5 A 120 W / 10 A 29

32 Belysning, LED-skyltar 4,5 LED-valo Porauslinja LED-skylt Alla 1-sidiga Snapline LED-skylter levereras försedda med monteringshål som ligger i en fåra under snap-listen. Ifall man vill öka antalet hål, kan de borras med en borrspets på mm på stället som visas i bilden. Hålställen i skylten markeras genom att lyfta upp skylten till monteringsstället och att rita hålställen på ytan. Skruvhuvud ska inte överskrida fårans bredd (5 mm). Ifall man vill använda popniter till fixering, ska man borra beslag med 3.2 mm borrspets till 10 mm från hörnan så att borrspetsen stiger ut < 3 mm. Popnitens längd ska vara < 6 mm. Transformator Välj transformator enligt tabellen (s. 28). Placering på ett välventilerande ställe. Transformatorn ska inte hänga i sladden och den ska vara utbytbar utan att det behövs riva ner inredningen eller strukturen. Se till att kopplingen sitter ordentligt fast. Produkten är avsedd endast för inomhusbruk. 30

33 Klädställ VT2 5 mm sexkantsnyckel 3.2 *DIN 914 M10x Montering av tillbehör *DIN 912 M10x55 8 mm sexkantsnyckel 8 mm och 5 mm sexkantsnycklar för montering ingår i leveransen. Täckplatta till Ställstativ VT2. Monteras i fabriken till fotdel med borrskruvar. *DIN 7504-K Ø4.8x13 *DIN 912 M10x55 *sexkantsskruv Maximal belastning Maximal belastning på hängare är 20 kg. Ställstativets maximal belastning är kg. 31

34 Ställstativ VT4 1 *DIN 912 M6x mm sexkantsnyckel *DIN 914 M10x12 2 *DIN 912 M10x55 8 mm sexkantsnyckel Montering av tillbehör 8 mm och 5 mm sexkantsnycklar för montering ingår i leveransen. Täckplatta till Ställstativ VT4. Monteras i fabriken till fotdel med borrskruvar. *DIN 912 M10x55 *sexkantsskruv Maximal belastning Maximal belastning på hängare är 20 kg. Ställstativets maximal belastning är 80 kg. 32

35 Klädställ VTR *DIN 7504-K Ø4.8x13 Montering av tillbehör *DIN 7504-K Ø4.8x13 *poraruuvi Maximal belastning Maximal belastning för VTR hängskena är kg/hängskena. Man ska ta hänsyn till att med ensidig belastning är maximal belastning 20 kg/sida. Maximal belastning för dubbelhängare är 10 kg/sida. Ensidiga hängare rekommenderas inte. 33

36 Pikval Lill *DIN 9504-K Ø4.8x13 2 *DIN 912 M10x55 8 mm sexkantsnyckel Lisävarusteluosien asennus 8 mm sexkantsnyckel för montering ingår i leveransen. *DIN 912 M10x55 *sexkantsskruv Maximal belastning Maximal belastning för spjut är 5 kg. Pikval Lills maximala belastning är kg. Man ska ta hänsyn till att med ensidig belastning är maximal belastning 15 kg/sida 34

37 Störtkorg med beställning Detail B D B C Störtkorg med hjul: hjulserie (520431) hjul ø 65mm Detail A A A. Montera plastproppar till störtkorgens ben, om hjul inte ska användas. Till störtkorg med hjul monteras aluminiumproppar med M10 gäng. B. Montera täckbrickor av plast M10 till överdelen av ben. C. Fäst plåtsidor till fötterna med 5 mm sexkantsnyckel och sexkantsskruv M6x14 (4 st/sida). D. Montera ställbotten på konsolerna. Obs! Kanterna hos den justerbara botten vänds endast nedåt på den sidan där konsolerna ligger. Maximal belastning Störtkorgens maximala belastning är 50 kg. 35

38 Störtkorg med reklamskylt Detail F D Störtkorg med hjul: hjulserie (520431) hjul ø 65mm B C Det är möjligt att fixa en flexibel reklamskylt till plåtsidan: L=532 mm, H=515 mm, D= max. 7 mm. Detail E A A. Montera plastproppar till störtkorgens ben, om hjul inte ska användas. Till störtkorg med hjul monteras aluminiumproppar med M10 gäng. B. Montera täckbrickor av plast M10 till överdelen av ben. C. Fäst plåtsidor till fötterna med 5 mm sexkantsnyckel och sexkantsskruv M6x14 (4 st/sida). D. Montera ställbotten på konsolerna. Obs! Kanterna hos den justerbara botten vänds endast nedåt på den sidan där konsolerna ligger. Maximal belastning Störtkorgens maximala belastning är 50 kg. 36

39 Störtkorg (utan benställning) A B C Maximal belastning Störtkorgens maximala belastning är 50 kg. 37
