1 Geoteknisk undersökning Översiktligt projekteringsunderlag, geoteknik Malmö Kv. Åkarp 7:58, Burlövs Kommun, Uppförande av nytt seniorboende Uppdragsnummer: Upprättad av: Granskad av: Magnus Palm Anna-Karin Jönsson

2 Geoteknisk undersökning Projekteringsunderlag 2 (7) Magnus Palm Rev: - Uppdragsnummer: Innehållsförteckning 1 INLEDNING UNDERSÖKNINGSRESULTAT Nu utförda undersökningar Befintliga förhållanden Jordlagerförhållanden Grundvattenförhållanden Radon GEOTEKNISKA ÅTGÄRDER Grundläggning av byggnad Dimensionering grundläggning Partialkoefficienter Dimensionering hårdgjorda ytor Övrigt SCHAKTARBETEN GEOTEKNISK KONTROLL ÖVRIGT... 7 m:\_uppdrag\223132\teknik\g\_text\223132_proj_pm_geo.doc

3 Geoteknisk undersökning Projekteringsunderlag 3 (7) Magnus Palm Rev: - Uppdragsnummer: Detta översiktliga projekteringsunderlag innehåller geotekniska tolkningar, rekommendationer och åtgärder avseende dimensionering mm. Utförda fält- och laboratorieundersökningar redovisas i en separat handling Rapport Geoteknisk undersökning, RGeo daterad Inledning På uppdrag av Bonum seniorboende har Tyréns AB utfört en geoteknisk undersökning inom fastigheten Åkarp 7:58 i Åkarp, Burlövs Kommun. Fastigheten är belägen inom centrala Åkarp och inom fastigheten är ett seniorboende planerat att byggas. Beställarens kontaktperson har varit Jon Ossler och Tyréns uppdragsansvarig har varit Johan Bergström. Intern granskning har utförts av Anna-Karin Jönsson. 2 Undersökningsresultat 2.1 Nu utförda undersökningar De nu utförda geotekniska undersökningarna har utförts i juni-juli 2010 av fältingenjör Christer Olovsson, Tyréns AB. Skruvprovtagning har utförts i 5 punkter, CPT-sondering i 5 punkter samt installation av grundvattenrör i 2 punkter. Markradonundersökning i 3 punkter har utförts i september och oktober månad Resultatet från undersökningen redovisas i sin helhet i Kv. Åkarp 7:58, Burlövs kommun, Tyréns, , Rapport Geoteknisk undersökning, RGeo. 2.2 Befintliga förhållanden Området avgränsas av befintlig fastighet i väster, Lundavägen i söder, Alnarpsvägen i öster samt Södervångsskolan i norr. Området sluttar från ost mot väst och höjdskillnaden mellan undersökningspunkterna är som mest ca 2,4 m. Inom tomten eller i anslutning till tomten finns kablar både för el och tele, gas samt vatten och avloppsledningar. 2.3 Jordlagerförhållanden Jordlagren inom undersökt område utgörs under mulljord eller fyllning av lermorän. Mulljord har endast påträffats i undersökningspunkt 1 där den förekommer som en sandig mulljord med en mäktighet på ca 0,7 meter. I övriga undersökningspunkter utgörs det översta jordlagret av m:\_uppdrag\223132\teknik\g\_text\223132_proj_pm_geo.doc

4 Geoteknisk undersökning Projekteringsunderlag 4 (7) Magnus Palm Rev: - Uppdragsnummer: fyllning som består av mulljord, sand, tegel, sten, grus och lermorän. Fyllningen har en mäktighet på 0,4-2,0 meter. Lermoränen är i huvudsak en siltig lermorän men förekommer även med inslag av sandskikt. I en del av de utförda undersökningspunkterna har sonderingen drivits till stopp varvid det kan förväntas en del intermoräna sediment i lermoränen. Den odränerade skjuvhållfastheten har utvärderats ur utförda CPT-sonderingar till cirka 175 kpa. I undersökningspunkt 1 har den dock, ner till ca 2 meter under markytan en odränerad skjuvhållfasthet på ca 90 kpa. Lerig sand och sandig lera har påträffats i 2 av de utförda undersökningspunkterna. Lagret finns ned till 2-2,2 meter under markytan. 2.4 Grundvattenförhållanden I samband med den nu utförda undersökningen har 2 grundvattenrör installerats i jordlagren. Avläsning har utförts vid ett tillfälle i samband med den geotekniska undersökningen och grundvattennivån har påträffats ca 1,9 meter under markytan. Sålunda kan det i samband med schaktarbeten förekomma en viss risk för bottenupptryckning. Det ska vidare observeras att grundvattenavläsningar endast har utförts vid ett tillfälle och att nivån varierar med årstid och nederbörd. En stabiliserad nivå kan således återfinnas på andra nivåer än de ovan angivna. I lermoränen kan det förekomma vattenförande intermoräna sediment som kan ge högre grundvattennivåer än de i denna undersökning påträffade. 2.5 Radon Radon mätning har utförts i 3 punkter och resultatet visar på markradonhalter mellan 24 och 49 kbq/m 3. Gränsen för normalriskmark ligger på 50 kbq/m 3. Då radonhalten varierar över året rekommenderas att byggnaden utförs radonskyddad. 3 Geotekniska åtgärder 3.1 Grundläggning av byggnad Grundläggningsförhållandena för uppförande av byggnad inom fastigheten är relativt goda då undergrunden under mulljord och fyllning i huvudsak utgörs av lermorän med en hög till mycket hög odränerad skjuvhållfasthet. m:\_uppdrag\223132\teknik\g\_text\223132_proj_pm_geo.doc

5 Geoteknisk undersökning Projekteringsunderlag 5 (7) Magnus Palm Rev: - Uppdragsnummer: Beroende på lasternas storlek kan grundläggning efter utskiftning av fyllning och naturligt lagrad sand och lera ske med platta på mark. Om en minimering av utskiftning av material vill uppnås kan lasterna föras ned till pelarfundament eller längsgående fundament. En kontroll av lämplig grundläggningsmetod bör studeras då nivåsättning av byggnaden och omgivande mark har utförts. I samband med grundläggning kan en temporär grundvattensänkning erfordras. Grundvattensänkningen bedöms kunna utföras genom pumpning i försänkta pumpgropar i schakten. Dessa kan behöva kompletteras med wellpointspetsar om vattenförande intermoräna sediment påträffas alternativt om risk för bottenupptryckning föreligger. Grundvattenytan ska vara avsänkt till 0,5 meter under blivande schaktbotten innan schakten uttages. Grundläggning ska utföras i torrhet och i icke tjälad jord. 3.2 Dimensionering grundläggning Grundläggningen kan dimensioneras enligt BKR. Beräkningar i brottgräns- och bruksgränstillstånd utförs med nedanstående parametrar och partialkoefficienter. Parametrarna är utvärderade ur undersökningsresultaten med stöd av BKR kap. 4. Nedanstående tabeller kan utnyttjas för dimensionering av grundläggning. Planerad grundläggning ska utföras i geoteknisk klass 2, GK2. Material Tunghet, γ Hållfasthetsegenskaper Deformationsegenskaper (kn/m3) 18 (11) φ k= 37 o E k = 30 MPa Kontrollerad fyllning av friktionsmaterial Lermorän med hög 21 (11) τ fuk = 90 kpa odränerad φ k= 32 o * skjuvhållfasthet c k =2 kpa* Lermorän med 22 (12) τ fuk = 175 kpa mycket hög φ k= 32 o * odränerad c k =20 kpa* skjuvhållfasthet Tabell 1 Karakteristiska parametrar och partialkoefficienter. *) Empiriskt utvärderade ur tidigare erfarenheter av lermorän i Skåne. Till parametrarna ovan gäller följande dimensioneringsprinciper: M ok1 = 18 MPa* M ok2 = 16 MPa* σ c = 300 kpa* M ok1 = 50 MPa* M ok2 = 30 MPa* σ c = 600 kpa* För dimensionering med avseende på bärighet i lermoräner skall beräkningar utföras för både dränerade och odränerade parametrar. Ogynnsammast fall blir dimensionerande. Modulen M ok1 gäller för spänningar under σ ck i bruksgränstillståndet. För högre effektivspänningsökningar utnyttjas modulen M ok2. m:\_uppdrag\223132\teknik\g\_text\223132_proj_pm_geo.doc

6 Geoteknisk undersökning Projekteringsunderlag 6 (7) Magnus Palm Rev: - Uppdragsnummer: Vid bruksgränsdimensionering måste hänsyn tas till pålastning p.g.a. av uppfyllnad av marknivå och avlastning p.g.a. urschaktning. Den dimensionerande sättningsskillnaden s d beräknas enligt 3.55 i Plattgrundläggningshandboken. 3.3 Partialkoefficienter Materialegenskap γ m Brottgränstillstånd γ m Bruksgränstillstånd Hållfasthetsparameter, tan φ 1,2 1,1 Hållfasthetsparametrer, τ fu, c 1,7 1,5 Modul E k, M ok1, M ok2 1,6 1,5 Förkonsolideringstryck σ c 1,2 1,1 Tabell 2 Partialkoefficienter för materialegenskaper. Beräkningsmodell γ Rd Bärighetsberäkning enl. allmänna bärighetsekvationen (PLATTDIM) 1,0 Sättningsberäkning enl. 2:1-metoden (SATTDIM) där medelvärdet av 1,0 3 metoder utnyttjas Dimensionering mht glidning 1,1 Stabilitetsberäkning enl. Bishop (Slope/W) 1,0 Tabell 3 Partialkoefficienter för osäkerhet i beräkningsmodell 3.4 Dimensionering hårdgjorda ytor För dimensionering av hårdgjorda ytor tillhör undergrunden av sandig siltig lermorän materialtyp 5A och tjälfarlighetsklass 4 enligt AMA Anläggning Övrigt Radonskyddat byggande rekommenderas i samband med nybyggnation. 4 Schaktarbeten Allt schaktarbete ska utföras i enlighet med AMA Anläggning 07. Förekommande lermorän är känslig för ältning i samband med vattenöverskott, t ex i samband med nederbörd. Terrasser ska skyddas snarast efter frischaktning. Om terrassen förstörts ska utskiftning utföras. m:\_uppdrag\223132\teknik\g\_text\223132_proj_pm_geo.doc

7 Geoteknisk undersökning Projekteringsunderlag 7 (7) Magnus Palm Rev: - Uppdragsnummer: Vid friläggande av schaktbottnar för grundläggning ska följande tillvägagångssätt följas: 1. Grundvattensänkning till nivån 0,5 m under lägsta schaktbotten (vid behov). 2. Avvakta med nedschaktning den sista halvmetern ovan slutlig schaktbotten tills grundläggningsarbetena ska påbörjas. 3. Torr väderlek ska råda då slutschakten utförs. Slutschakten utförs med skopa utan tänder. 4. Schaktbottenkontroll av geoteknik sakkunnig. 5. Schaktbotten skyddas direkt efter friläggning Släntlutningar för temporära schakter kan ställas i lutning 1:1,5 i den fyllning och naturligt lagrad jord som påträffats ovan lermoränen under förutsättning att grundvattennivån är avsänkt och släntkrönet är obelastat. Ingen schakt får förekomma innanför en linje med lutning 1:2 räknat från närmast belastad yta. Lermoränen tillhör schaktbarhetsklass 2-4 (Byggforskningsrådets rapport R130:85) Vid schaktarbetet skall föreskrifter och rekommendationer i Arbetsmiljöverket:s/SGI:s handbok Schakta säkert-en handbok om säkerhet vid schaktning beaktas. Tillrinnande yt-, sjunk- och grundvatten ska omhändertas i lämpligt utformade pumpbrunnar inom schakten. 5 Geoteknisk kontroll Föreliggande PM ska utnyttjas för den inledande projekteringen. Vid upprättande av bygghandlingar då byggnadernas eller anläggningarnas utformning är bestämd bör geotekniska uppgifter och rekommendationer, som överensstämmer med planerat grundläggningsarbete, inarbetas i den byggnadstekniska beskrivningen. I samband med upprättande av bygghandlingar kan en kompletterande geoteknisk undersökning behöva utföras som bl.a. beror på lasternas storlek. Grundkontroll ska utföras enligt BKR kap 4:6. Schaktbotten ska besiktigas av geotekniskt sakkunnig person. Om avvikande förhållanden upptäcks ska ansvarig geotekniker kontaktas. Packningskontroll ska ske på uppfyllnad >0,5 m under byggnad. 6 Övrigt Kontinuerliga avläsningar av grundvattennivån bör utföras under projekteringen för att få reda på hur grundvattennivån varierar inom området under året. m:\_uppdrag\223132\teknik\g\_text\223132_proj_pm_geo.doc

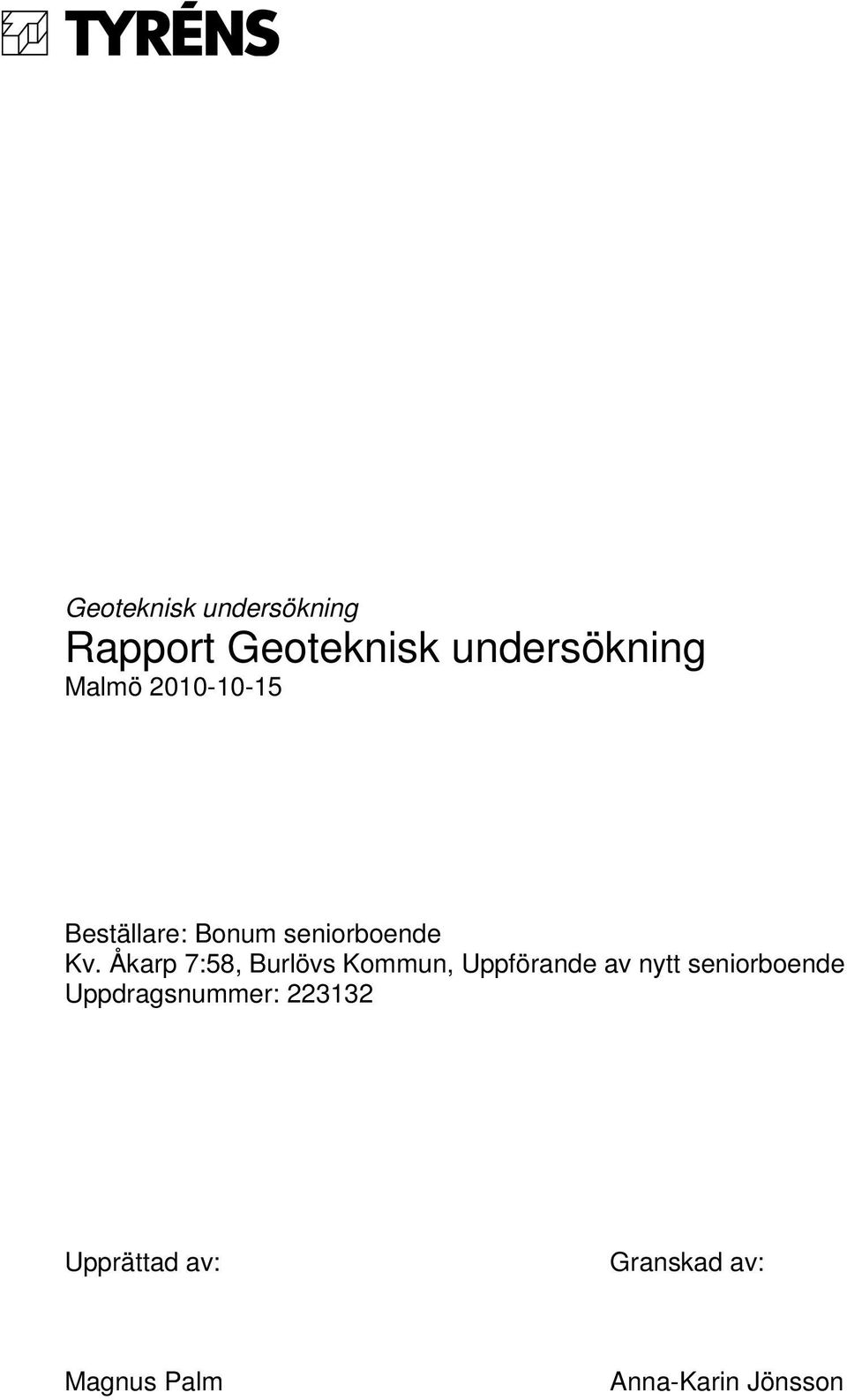

8 Geoteknisk undersökning Rapport Geoteknisk undersökning Malmö Kv. Åkarp 7:58, Burlövs Kommun, Uppförande av nytt seniorboende Uppdragsnummer: Upprättad av: Granskad av: Magnus Palm Anna-Karin Jönsson

9 Rapport Geoteknisk undersökning, RGeo 2 (4) Magnus Palm INNEHÅLLSFÖRTECKNING 1 ORIENTERING UTFÖRDA UNDERSÖKNINGAR Fältundersökningar Laboratorieundersökningar Metodbeskrivningar Fältundersökningar, geoteknik Laboratorieundersökningar, geoteknik INMÄTNING UNDERSÖKNINGSRESULTAT... 4 BILAGOR Bilaga 1 Geoteknisk undersökning, plan 1 sida Bilaga 2 Geoteknisk undersökning, sektion A-A och sektion B-B 1 sida Bilaga 3 Laboratorieundersökningar 2 sidor Bilaga 4 Resultat från markradonundersökning 1 sida m:\_uppdrag\223132\teknik\g\_text\223132_rgeo.doc

10 Rapport Geoteknisk undersökning, RGeo 3 (4) Magnus Palm Denna rapport innehåller endast resultaten av utförda fält- och laboratorieundersökningar. 1 Orientering På uppdrag av Bonum seniorboende har Tyréns AB utfört en geoteknisk undersökning inom fastigheten Åkarp 7:58 i Åkarp, Burlövs Kommun. Fastigheten är belägen inom centrala Åkarp och inom fastigheten är ett seniorboende planerat att byggas. I denna rapport redovisas resultat från fält- och laboratorieanalyser. Beställarens kontaktperson har varit Jon Ossler och Tyréns uppdragsansvarig har varit Johan Bergström. Intern granskning har utförts av Anna-Karin Jönsson. 2 Utförda undersökningar 2.1 Fältundersökningar De nu utförda fältundersökningarna har utförts under juni-juli 2010, med undantag för markradonundersökning som utfördes i september och oktober månad De geotekniska fältarbetena har utförts av Tyréns AB:s fältingenjör Christer Olovsson och har omfattat: Förberedelser med kabelvisning Skruvprovtagning i 5 punkter CPT sondering i 5 punkter Installation av grundvattenrör i 2 punkter Kontroll av markradon i 3 punkter Borrningsarbetena har utförts med borrbandvagn Laboratorieundersökningar Samtliga prover har klassificerats i fält. Utvalda representativa prover har kontrollerats av Leif Persson på Tyréns geotekniska laboratorium i Helsingborg. Se bilaga 3. Analys avseende markradon har utförts av Radonanalys GJAB. Se bilaga 4. m:\_uppdrag\223132\teknik\g\_text\223132_rgeo.doc

11 Rapport Geoteknisk undersökning, RGeo 4 (4) Magnus Palm Metodbeskrivningar Fältundersökningar, geoteknik Metod Skruvprovtagning (Skr) Enligt standard SGF Rapport 1:96. Skruv φ 72 mm, L= 1000 mm, borrstål φ 32 mm. CPT-sondering (CPT) SGF Rapport 1:93 och 1:96. CPT-system från Geotech med borrstål φ 32 mm. Dataregistrering med Geotech PC-logger. Klass CPT 2, 50 kn sond. Grundvattenrör (GW) Grundvattenrören är installerade i utförda skruvprovtagningshål. Rören består av plast med φ=25 mm och med en slitslängd av 0,7 meter Laboratorieundersökningar, geoteknik Metod Okulär jordartsklassificering Enligt standard SGF Jordarters indelning och benämning. Bestämning av vattenkvot SS Geotekniska provningsmetoder, vattenkvot Byggforskningsrådet B5, vattenhalt. Bestämning av skjuvhållfasthet, fallkonförsök på något störda prover Bestämning av densitet på något störda prover SGI, publikation 14 Byggforskningsrådet T2 Försök dock utförda på något störda prover. Bestämning på prov i hylsa uttaget från prov vid skruvprovtagning. 3 Inmätning Borrpunkternas läge har mätts in från befintliga anläggningar. Avvägning har utförts med relativa höjder med utgångspunkt från en stolpe invid befintlig busskur och en antagen höjd på +217,5. 4 Undersökningsresultat För förklaring till de geotekniska beteckningarna hänvisas till SGF:s hemsida: (Svenska Geotekniska Föreningen). m:\_uppdrag\223132\teknik\g\_text\223132_rgeo.doc

12

13

14 Bilaga 3 Kv. Åkarp 7:58 Littera: Burlövs Kommun Datum: Geoteknisk undersökning Provtagningsredskap: Skr Provtabell Borrhål Djup Jordart Densitet Vattenkvot Skjuvhållfast. VV AMA-07 ID (m) ρ(t/m³) w (%) τ (kpa) Mtrl.typ Tjälfarl. Anmärkning Brunsvart sandig Mull ev Fyllning Brun siltig Lermorän 2, Gråbrun Lermorän 2, Grå siltig Lermorän 2, Grå siltig Lermorän 2, Fyllning/ brunsvart Mull, Sand, Tegel/ Brun sandig Lera 1, Gråbrun siltig Lermorän 2, Fyllning/ brun grusig mullhaltig Sand med någon sten/ Gråbrun siltig Lermorän 2, Gråbrun lerig Sand Brungrå siltig Lermorän 2, Brungrå siltig Lermorän 2, Fyllning/ brunsvart sandig Mull/ Gråbrun siltig Lermorän med sandskikt 2, Brungrå siltig Lermorän 2, Brungrå siltig Lermorän 2, Grå siltig Lermorän 2,2 14

15 Bilaga 3 Kv. Åkarp 7:58 Littera: Burlövs Kommun Datum: Geoteknisk undersökning Provtagningsredskap: Skr Provtabell Borrhål Djup Jordart Densitet Vattenkvot Skjuvhållfast. VV AMA-07 ID (m) ρ(t/m³) w (%) τ (kpa) Mtrl.typ Tjälfarl. Anmärkning Fyllning/ brun Mull, Lermorän, Sand, Tegel/ Fyllning/ gråbrun Mull, Lermorän, Sand, Tegel/ Gråbrun siltig Lermorän med sandskikt 2, Brungrå siltig Lermorän 2, Brungrå siltig Lermorän 2,2 13

16 RADONANALYS - GJAB Till Tyréns Att.: Magnus Palm Isbergs gata Malmö RESULTAT AV MARKRADONMÄTNING MED SPÅRFILM I KANISTER Mätplats: Lundavägen-Alnarpsvägen, Åkarp. Datum för ankomst och analys av filmer: 11/10-10 resp. 12/ Jordart på mätplats:. Detektor Mättid Mätdjup Radonhalt Anm. nr på djupet 1m 2010 (cm) (kbq/m 3 ) LE /9-4/ ,6 ± 5,0 5 LE ,1 ± 5,9 4 LE ,4 ± 3,4 1 Ovanstående resultat gäller under förutsättning att mätinstruktionen följts. Anm.: Enligt Boverkets rekommendationer för klassning av mark ur radonsynpunkt utgör mark, där radonhalten understiger 10 kbq/m 3, lågriskmark. Mark med halter mellan 10 och 50 kbq/m 3 är normalriskmark och mark med halter över 50 kbq/m 3 är högriskmark. Vid bedömning av mätresultat måste hänsyn tas till bl.a. årstid, jordart och grundvattennivå. Mätresultatet tyder på markradonhalter klart inom normalriskintervallet. Halten kan vara högre vid annan årstid vid lägre grundvattennivå eller efter dränering. Det är nödvändigt med radonskyddat byggande vid nybyggnation. Med hälsning Gilbert Jönsson Docent RADONANALYS - GJAB Besöksadress: Telefon: Plusgiro: Forskningsbyn Ideon, Beta 2 Scheelevägen LUND LUND Fax: Bankgiro: E-post: radonanalys@telia.com Org. nr:
