Förstärkningsåtgärder av Sillviksvägarna

Transkript

1 Handling 11.1 Teknisk beskrivning Handling 11.1 Teknisk beskrivning, TB Granskningshandling BET Ändringen avser Datum Sign MYN

2 INNEHÅLLSFÖRTECKNING B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 4 BBB UTFÖRDA UNDERSÖKNINGAR O D... 4 BBC UNDERSÖKNINGAR O D... 7 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M... 8 BCB HJÄLPARBETEN I ANLÄGGNING... 8 BE FLYTTNING, DEMONTERING OCH RIVNING BEB FLYTTNING BED RIVNING BF TRÄDFÄLLNING, RÖJNING M M BFB TRÄDFÄLLNING BFC RÖJNING BFD BORTTAGNING AV STUBBAR BFE BORTTAGNING AV MARKVEGETATION OCH JORDMÅN BFF UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN BJ GEODETISKA MÄTNINGSARBETEN BJB C GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M CBB JORDSCHAKT... 23

3 CBC BERGSCHAKT CE FYLLNING, LAGER I MARK M M CEC FYLLNING FÖR LEDNING, MAGASIN M M D DB MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M LAGER AV GEOSYNTET, CELLPLAST, MINERALULL, STÅL M M DC MARKÖVERBYGGNADER M M DCB OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D DCK SLÄNTBEKLÄDNADER OCH EROSIONSSKYDD DE ANLÄGGNINGSKOMPLETTERINGAR DG ÅTERSTÄLLNINGSARBETEN DGB ÅTERSTÄLLNINGSARBETEN I MARK P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PBB RÖRLEDNINGAR I LEDNINGSGRAV PD BRUNNAR O D I MARK Y MÄRKNING, KONTROLL, DOKUMENTATION M M YCD RELATIONSHANDLINGAR FÖR ANLÄGGNING YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER... 54

4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4(55) Denna tekniska beskrivning ansluter till AMA Anläggning 13 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Entreprenören skall före detta arbetets påbörjande ha erhållit erforderliga tillstånd för materialtäkter, sidotippar, uppställningsplatser för fordon och bodar, upplag mm som är aktuella för entreprenadens genomförande. Om ny mark tas i anspråk ska entreprenören kontakta beställaren och förvissa sig om att vägrätt föreligger. Entreprenören skall vid förberedande besiktning till beställaren överlämna ett skriftligt intyg från fastighetsägare som upplåtit markområde för sidotipp, uppställning- eller upplagsplats, transportvägar mm. Även kopia på intyg/beslut från myndigheter om godkännande av upplagsplatser överlämnas till beställaren. Om entreprenören bedömer att risk för skada föreligger kontaktas beställaren innan arbetet påbörjas. BBB BBB.1 UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden m m Omfattning och resultat av utförda undersökningar framgår av handling 13.5 Markteknisk undersökningsrapport (MUR), handling 13.6 PM Geoteknik samt Geoteknik samt handling 13.7 Rapport georadar Sillviksvägarna - Roadscanners.

5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 5(55) BBB.11 Topografiska förhållanden Det aktuella området är relativt plant med små nivåskillnader. Vägarna slingrar sig i huvudsak genom skogmark. På den första delen av Huvudvägen från Innertavle by, från 0/000 fram till ca 2/300 passerar vägen omväxlande genom skogsmark, åkermark och direkt till vägen angränsande bebyggelse. BBB.13 Geotekniska förhållanden Den geotekniska undersökningen visar att jordlagren består av silt, sand och morän. Jordmaterial är mer tjälfarligt i Huvudvägen och Sven Elanders väg än i de övriga två vägarna. Överbyggnadens mäktighet varierar mellan 0,3 och 1 meter enligt georadarscanningen. Tjockleken på beläggningen varierar mellan mm. Omfattning och resultat av utförda undersökningar framgår av handling 13.5 Markteknisk undersökningsrapport (MUR),handling 13.6 PM Geoteknik samt handling 13.7 Rapport georadar Sillviksvägarna - Roadscanners. BBB.14 Hydrogeologiska förhållanden Grundvattennivån har observerats i två av de grävda provgropar, 1,4 meter resp 0,8 meter under markytan.

6 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Nivån på grundvattnet varierar under året varför högre och lägre grundvattennivåer än de uppmätta kan förekomma. Års max förväntas vara i slutet av snösmältningsperioden och efter perioder med riklig nederbörd. De nu utförda mätningarna är i den period som normalt visar lägre värden under en årscykel. Man kan dock anta att grundvattennivåerna generellt ligger ytligt på längs stora delar av de aktuella vägarna. 6(55) BBB.32 BBB.35 Befintliga ledningar Före anbudsgivning ska entreprenören, genom besök på arbetsområdet, kalkylera med vilket hinder som befintliga luftledningar och stolpar medför. En del av befintliga ledningar finns inritade på resp. ledningsägares planritningar. Ledningsägare: Teleledningar: TeliaSonera Skanova Access AB Belysning: Umeå kommun, Finns det några privata? Elledningar: Umeå Energi, Elnät - Finns det några privata? Bredbandsledning/ Optokabel: Innertavle IT Privata ledningar: Det finns många privata vatten- och avloppsledningar på sträckan då de ej har kommunalt vatten eller avlopp. Redovisade ledningslägen på planritningar är ungefärliga. Fornminnen Inga kända fornlämningar finns registrerade i anslutning till vägen.

7 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 7(55) BBC BBC.29 UNDERSÖKNINGAR O D Provtagning inför infräsning av makadam Avser provtagning av befintligt material i överbyggnaden inför infräsning med makadam. Omfattning och tjocklek på föreslagna infräsningsåtgärder framgår av handling Ett materialprov skall tas på resp åtgärdssträcka. Under kod ingår proportioneringsberäkning på hur många kilo makadam per kvadratmeter väg som måste tillföras på de olika åtgärdssträckorna för att erhålla ett godkänt bärlager. Etapp1: st X BBC.32 Undersökningar av ledningar Före anbudsgivning ska entreprenören, genom besök på arbetsområdet, kalkylera med vilket hinder som befintliga luftledningar och stolpar medför. Entreprenören skall före arbetets påbörjande begära utsättning av alla ledningsägare inom arbetsområdet. Behov om flyttning utreds. Påträffas ledningar som inte angivits i handlingarna och/eller satts ut av respektive ledningsägare ska detta omedelbart anmälas till Beställaren för beslut om åtgärd. Före schaktning vid bebyggelse skall entreprenören, hos berörda fastighetsägare, skaffa kännedom om förekomst av enskilda ledningar och brunnar. Entreprenören har samordningsansvar för ledningar inom arbetsområdet. Samtliga ledningar skall vara i drift under byggtiden.

8 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 8(55) BC BCB BCB.3 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M HJÄLPARBETEN I ANLÄGGNING Tillfälliga åtgärder för skydd m m av ledning El-, tele, bredband och vattenledningar finns inom arbetsområdet, lägen är ungefärliga. Innan några schaktningsarbeten får igångsättas skall entreprenören införskaffa aktuella ledningskartor från ledningsägarna samt begära och bekosta utsättning av befint liga ledningars och kablars lägen.tillfällig flyttning, uppallning eller upphängning av befintliga ledningar ska utföras i samråd med ledningsägaren på entreprenörens bekostnad. Åtgärder skall vidtas så att befintliga ledningar och kablar skyddas. Försörjning av el, tele, bredband och va skall upprätthållas under hela entreprenadtiden och får ej brytas annat än för kortvariga och föranmälda arbeten. Påträffas ledning som inte markerats på ledningsplan skall anmälan härom omedelbart göras till ledningsägaren. Nödvändiga förstärkningsarbeten vid korsning under befintliga kablar och ledningar skall utföras. Tillfälliga anordningar för skydd skall tas bort senast vid tid punkt för slutren göring Schaktning med maskin får ej utföras på närmare avstånd än 1 m från kablar, vattenoch avloppsledningar.

9 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 9(55) BCB.31 Åtgärd för rörledning i mark äget för kända ledningar redovisas i handling samt planritningar. Planritningar som redovisar bredband bifogas ej. Redovisade lägen är ungefärliga. Etapp 1: Korsning v 30º - 90º R st X Etapp 1: Korsning v <30º R m X BCB.32 Åtgärd för el- och telekablar o d i mark Avser ledningar som ev. berörs av utskiftningar och inte ska flyttas av ledningsägare. Det åligger entreprenören att innan schaktningsarbetena påbörjas kontakta ledningsägare för att få ledningars och kablars lägen markerade och eventuellt flyttade. I kontot ingår kostnader för framtagning av befintliga kablar, återläggning och skyddsfyllning efter arbetet. För skador som vid arbetets genomförande uppstår på ledningar är entreprenören ensamt ansvarig. Entreprenören har samordningsansvaret för ledningar inom arbetsområdet. Etapp 1: Korsning v 30º - 90º R st X Etapp 1: Korsning v <30º R m X BCB.33 Åtgärd för luftledning Lägen för ledningar redovisas på planritningar. Redovisade lägen är ungefärliga.

10 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Före arbete påbörjas invid el- eller telekabel kontaktas ledningsägare för bedömning av eventuellt behov av mekaniskt skydd. 10(55) Etapp 1: Korsning v R st X Etapp 1: Korsning v <30 R m X BCB.7 Åtgärd för allmän trafik Någon trafikmätning är ej utförd, men trafikmängden på Huvudvägen är av vägsamfälligheten uppskattad till ca 350 ÅDT varav 5% utgör tung trafik. Ett mindre antal oskyddade trafikanter trafikerar sträckan. Genom Innertavle by (0/000-0/500) är hastigheten begränsad till 30 km/h, därefter är hastigheten är begränsad till 60 km/h på Huvudvägen fram till 5/540. Övriga vägar är begräsad till 40 km/h. Det åligger entreprenören att bereda biltrafik samt utryckningsfordon, god framkomlighet förbi ombyggnadsprojektet under hela byggnadstiden samt att vidta erforderliga skyddsåtgärder. Se AFC.135 Erforderlig dammbindning ska utföras så att problem med damm från byggarbetsplatsen minimeras. Entreprenören skall upprätta informationsblad till berörda samt till ledningsägare och skicka ut dessa i god tid innan byggstart. Entreprenören skall upprätta trafikanordningsplaner. Dessa skall senast tre veckor innan arbetets påbörjande insändas till beställaren för godkännande.

11 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 11(55) BCB.71 Åtgärd för vägtrafik Samtliga anslutningar till fastigheter som gränsar till arbetsområdet ska vara tillgängliga under hela entreprenadtiden. Entreprenören svarar för erforderlig information till allmänheten. BCB.7123 Tillfällig körbrygga Avser körplåt BCB.713 BCB.714 Tillfällig vägtrafikanordning I AMA utgår följande text: " Tillfälliga trafikanordningar...och funktionsdugliga." Den ersätts med: Trafikanordningar ska utföras enligt krav i TRVK Apv kapitel 3 med nedan angivna ändringar och tillägg. Under entreprenadtiden åligger det entreprenören att skötsel och kontroll av säkerhetsanordningar följs upp. Erforderliga vägmärken, vägmarkeringar och avstängningar enligt Trafikverkets föreskrifter ska utföras. Vägmärken ska minst vara normalreflekterande. Tillfälliga vägtrafikanordningar ska vara borttagna senast vid slutbesiktning. Tillfällig trafikdirigering

12 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BCB.7182 Tillfälliga kantstöd Skyddsanordningar ska utformas enligt krav i TRVK Apv avsnitt (55) Etapp 2: m 300 Etapp 3: m 300 BCB.81 BE Tillfälliga va-anordningar VA-försörjning skall upprättas kontinuerligt under hela entreprenadtiden. Entreprenören skall utföra tillfälliga anordningar för provisorisk va-försörjning. Före utförande av tillfälliga anordningar skall alltid kontakt med ledningsägaren ske för samråd och godkännande av åtgärd. FLYTTNING, DEMONTERING OCH RIVNING Rivet material som ej ska återanvändas i entreprenaden eller är förtecknat på annat vis är entreprenörens egendom. Oanvändbart material borttransporteras till av entreprenören anskaffad och bekostad tipp. BEB FLYTTNING Om delar på enheter som ska flyttas är skadade meddelas detta omgående till beställaren, som avgör vilken åtgärd som ska vidtas. Umeå Energi flyttar själv sina elledningar. aktuellt? Entreprenören ska i god tid, dock minst 2 veckor, före arbetenas påbörjande meddela alla ledningsägare om planerade åtgärder i området.

13 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 13(55) BEB.11 Flyttning av stolpe, staket, skylt m m Vägmärken Avser tillfällig flytt av befintliga vägmärken. Återuppsättning ska ske enligt VGU i samma sektion den ursprungliga. Skyltar ska vara vridna 5 ut från vägen. BEB.1101 Flyttning av enheter bestående av stolpfundament, skyltstolpe och skylt Avser vägmärken Etapp 1: Utförande i jord st X BEB.1102 Flyttning av enheter bestående av stolpfundament, belysningsstolpe och belysningsarmatur e d Avser belysningsstolpar Hur blev det sagt? Skulle vi översänder våra dikningsåtgärder till Kenneth på kommunen? Etapp 1: Avser el- och belysningsstolpar st BEB.1103 Flyttning av enheter bestående av stängsel, staket, räcke med fundament, stolpe e d Avser staket vid sektion 0/060-0/070? Etapp 1: st

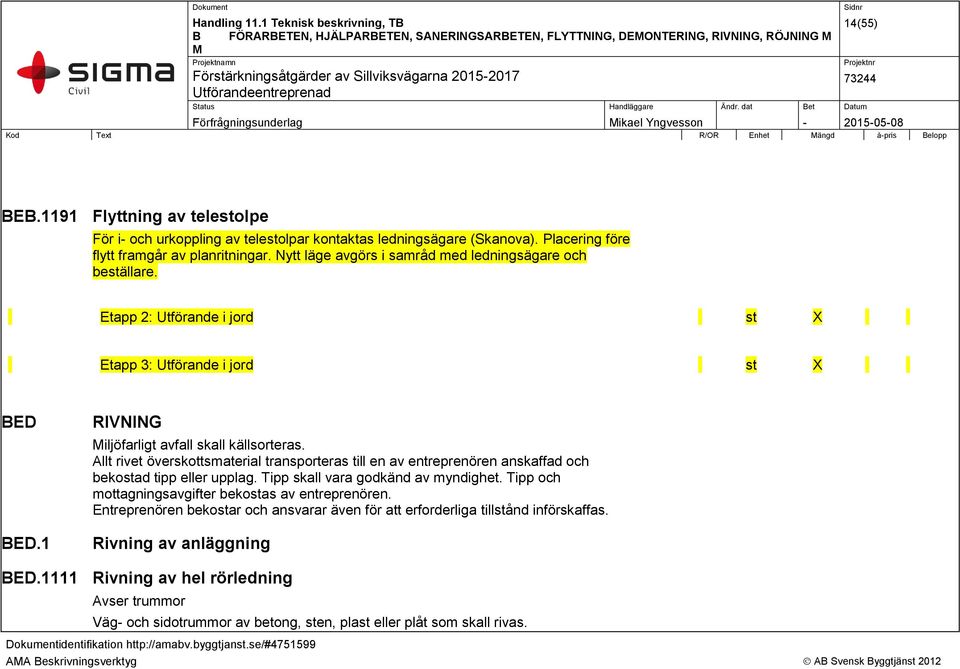

14 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 14(55) BEB.1191 Flyttning av telestolpe För i- och urkoppling av telestolpar kontaktas ledningsägare (Skanova). Placering före flytt framgår av planritningar. Nytt läge avgörs i samråd med ledningsägare och beställare. Etapp 2: Utförande i jord st X Etapp 3: Utförande i jord st X BED BED.1 RIVNING Miljöfarligt avfall skall källsorteras. Allt rivet överskottsmaterial transporteras till en av entreprenören anskaffad och bekostad tipp eller upplag. Tipp skall vara godkänd av myndighet. Tipp och mottagningsavgifter bekostas av entreprenören. Entreprenören bekostar och ansvarar även för att erforderliga tillstånd införskaffas. Rivning av anläggning BED.1111 Rivning av hel rörledning Avser trummor Väg- och sidotrummor av betong, sten, plast eller plåt som skall rivas.

15 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Omfattning enligt handling 13.1 och Längder på rivna sidotrummors skall dokumenteras av entreprenör. Vissa rör skall återanvändas. I ersättning ingår försiktig rivning så rör ej skadas. 15(55) Etapp 1: Betong Ø300 R m X Etapp 1: Plåt Ø300 R m X BED Rivning av bitumenbundna lager, hela lagertjockleken Beläggning får rivas med grävmaskin alternativt fräsning i samband med byte av slitlager och utskiftning och blandas samman med befintlig överbyggnad för att återanvändas som materialtyp 2. Beläggningskakor ska krossas sönder med grävmaskinsskopa så att de inte blir bredare än 200 mm. Sågning avser start på vägobjekt. samt större anslutnade vägar. Lager som ska rivas/fräsas består av asfalt och har lagertjocklek ca mm. Etapp 2: Rivning asfalt R ton X Etapp 2: Sågning R m X Etapp 3: Rivning asfalt R ton X Etapp 3: Sågning R m X

16 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 16(55) BF BFB BFB.2 TRÄDFÄLLNING, RÖJNING M M TRÄDFÄLLNING Hur gör vi med den trädfällning som kommer att behöva utföras? Fällning av enstaka träd Avser inom arbetsområdet (=vägområdet total bredd 10 m). Träd apteras yrkesmässigt och upplägges intill farbar väg vid respektive markägares fastighet. Avverkade träd är markägarens egendom. Uppföljning på hur många träd som avverkats ska utföras av entreprenören. Uppföljning av antal träd skall redovisas så det framgår antal träd uppdelat på 100 m sträckor. Etapp 1: Etapp 2: Etapp 3: st st st BFC RÖJNING Röjning utförs inom vägområde. Sly och ris från röjning och kvistar från övrig avverkning tillfaller entreprenören. I ersättning ingår borttransport till av entreprenören bekostad tipp/upplag.. Etapp 1: m 2 X

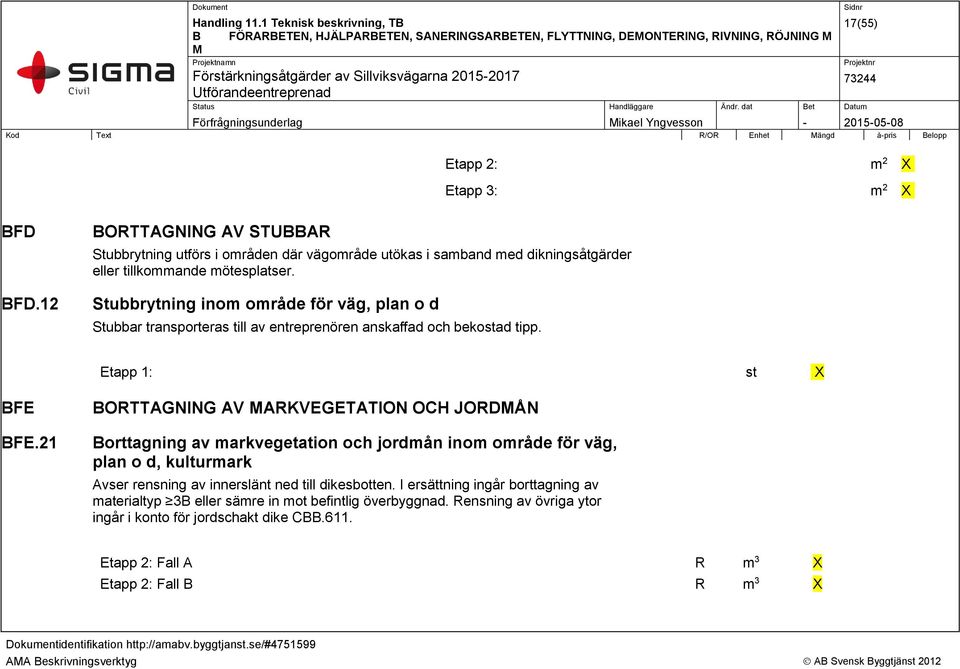

17 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 17(55) Etapp 2: Etapp 3: m 2 X m 2 X BFD BFD.12 BORTTAGNING AV STUBBAR Stubbrytning utförs i områden där vägområde utökas i samband med dikningsåtgärder eller tillkommande mötesplatser. Stubbrytning inom område för väg, plan o d Stubbar transporteras till av entreprenören anskaffad och bekostad tipp. Etapp 1: st X BFE BFE.21 BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Borttagning av markvegetation och jordmån inom område för väg, plan o d, kulturmark Avser rensning av innerslänt ned till dikesbotten. I ersättning ingår borttagning av materialtyp 3B eller sämre in mot befintlig överbyggnad. Rensning av övriga ytor ingår i konto för jordschakt dike CBB.611. Etapp 2: Fall A R m 3 X Etapp 2: Fall B R m 3 X

18 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Etapp 3: Fall A R m 3 X Etapp 3: Fall B R m 3 X 18(55) BFE.22 Borttagning av markvegetation och jordmån, inom område för väg, plan o d, skogsmark Avser rensning av innerslänt ned till dikesbotten. I ersättning ingår borttagning av materialtyp 3B eller sämre in mot befintlig överbyggnad. Rensning av övriga ytor ingår i konto för jordschakt dike CBB.611. Vegetationsavtagning utförs inom område för väg, Avtagning ska göras till ett djup av 0,15 m. Grövre rester från vegetationstäcket (exempelvis grova rötter) utsorteras och transporteras till av entreprenören bekostad tipp. Kommer det att finnas möjlighet för E att bli av med överblivet material i anslutning till arbetsområdet, tipp eller upplag? Etapp 2: Fall A R m 3 X Etapp 3: Fall A R m 3 X BFF UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN Entreprenören ska anmäla till kommunen angående uppläggning av massor. Vegetationsavtagning från kulturmark ska hållas skilt från vegetationsavtagning från skogsmark.

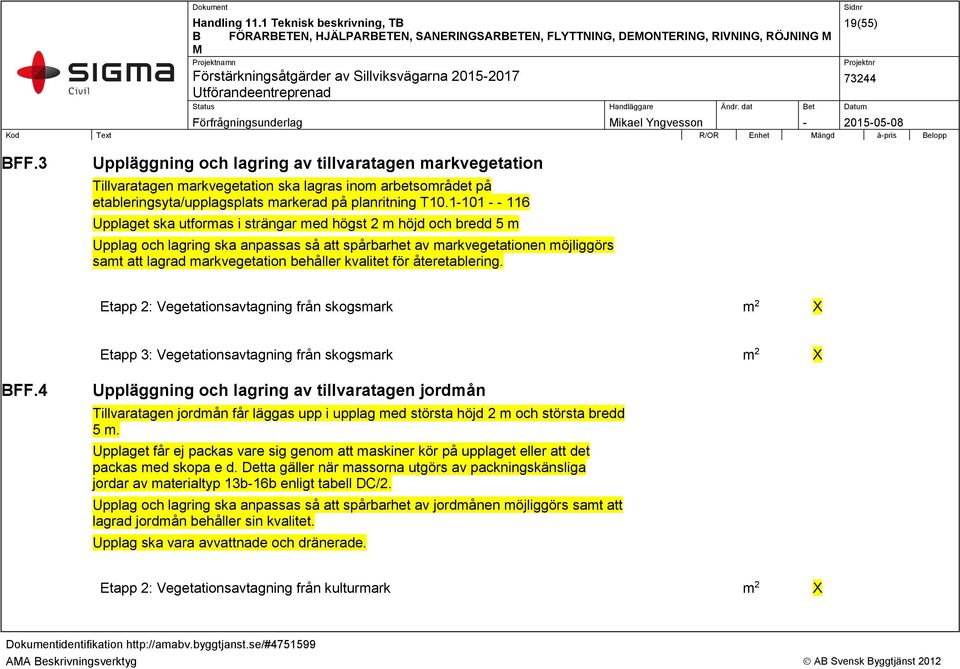

19 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 19(55) BFF.3 Uppläggning och lagring av tillvaratagen markvegetation Tillvaratagen markvegetation ska lagras inom arbetsområdet på etableringsyta/upplagsplats markerad på planritning T Upplaget ska utformas i strängar med högst 2 m höjd och bredd 5 m Upplag och lagring ska anpassas så att spårbarhet av markvegetationen möjliggörs samt att lagrad markvegetation behåller kvalitet för återetablering. Etapp 2: Vegetationsavtagning från skogsmark m 2 X Etapp 3: Vegetationsavtagning från skogsmark m 2 X BFF.4 Uppläggning och lagring av tillvaratagen jordmån Tillvaratagen jordmån får läggas upp i upplag med största höjd 2 m och största bredd 5 m. Upplaget får ej packas vare sig genom att maskiner kör på upplaget eller att det packas med skopa e d. Detta gäller när massorna utgörs av packningskänsliga jordar av materialtyp 13b-16b enligt tabell DC/2. Upplag och lagring ska anpassas så att spårbarhet av jordmånen möjliggörs samt att lagrad jordmån behåller sin kvalitet. Upplag ska vara avvattnade och dränerade. Etapp 2: Vegetationsavtagning från kulturmark m 2 X

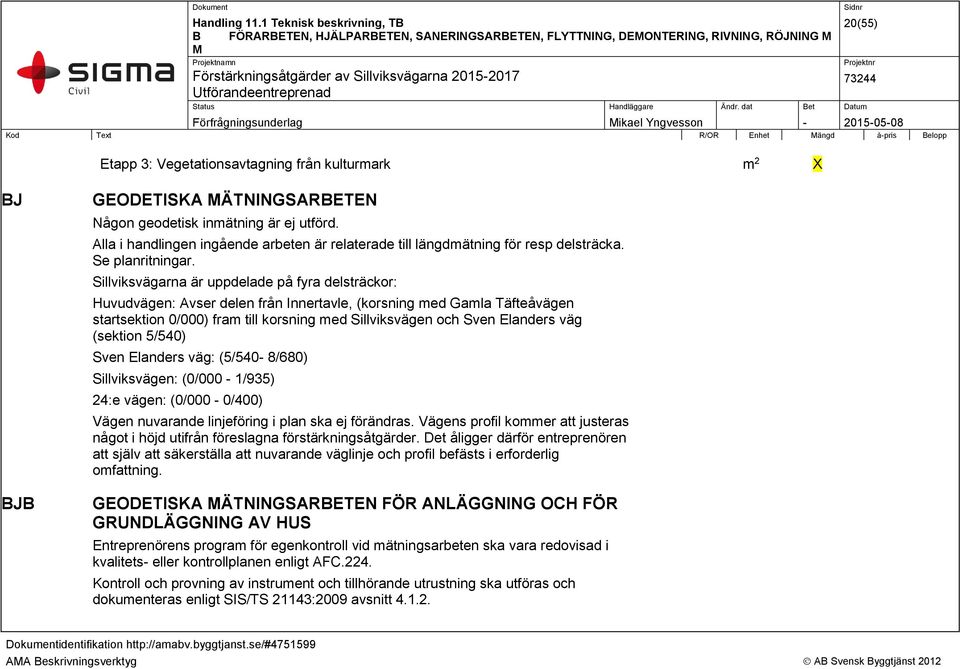

20 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Etapp 3: Vegetationsavtagning från kulturmark m 2 X 20(55) BJ BJB GEODETISKA MÄTNINGSARBETEN Någon geodetisk inmätning är ej utförd. Alla i handlingen ingående arbeten är relaterade till längdmätning för resp delsträcka. Se planritningar. Sillviksvägarna är uppdelade på fyra delsträckor: Huvudvägen: Avser delen från Innertavle, (korsning med Gamla Täfteåvägen startsektion 0/000) fram till korsning med Sillviksvägen och Sven Elanders väg (sektion 5/540) Sven Elanders väg: (5/540-8/680) Sillviksvägen: (0/000-1/935) 24:e vägen: (0/000-0/400) Vägen nuvarande linjeföring i plan ska ej förändras. Vägens profil kommer att justeras något i höjd utifrån föreslagna förstärkningsåtgärder. Det åligger därför entreprenören att själv att säkerställa att nuvarande väglinje och profil befästs i erforderlig omfattning. GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS Entreprenörens program för egenkontroll vid mätningsarbeten ska vara redovisad i kvalitets- eller kontrollplanen enligt AFC.224. Kontroll och provning av instrument och tillhörande utrustning ska utföras och dokumenteras enligt SIS/TS 21143:2009 avsnitt

21 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 21(55) BJB.2 BJB.23 Inmätning Vägen nuvarande linjeföring i plan ska ej förändras. Vägens profil kommer att justeras i höjd utifrån föreslagna förstärkningsåtgärder. Det åligger därför entreprenören att själv att säkerställa att nuvarande väglinje och profil befästs i erforderlig omfattning. Inmätning av väg, plan o d Kontroll och dokumentation av lagertjocklekar ska utföras genom inmätning av 3 punkter, vägmitt samt 3,5 m ut från vägmitt på höger och vänster sida var 20:e meter. Inmätningar utförs på en packad och färdigjusterad yta. Nivåer ska sedan redovisas i listformat och finnas tillgänglig för beställaren senast 3 dagar efter inmätning Samtliga mätprotokoll skall finnas tillgängliga i entreprenörens kvalitetspärm som skall finnas på arbetsplatsen. Beställaren skall beredas tillfälle att delta i kontrollmätningar samt utföra egna stickprovskontroller under arbetets utförande BJB.3 BJB.33 Utsättning Entreprenören svarar själv för alla utsättningsarbeten utöver de som ledningsägare tillhandahåller. Utsättning för väg, plan o d Någon digital data tillhandahålls ej. Som underlag till utsättning används i handling ingående dokument med föreslagna förstärkningsåtgärder. Alla åtgärder relateras till aktuell längdmätning för respektive

22 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M delsträcka. Det är därför viktigt att entreprenören innan arbetet påbörjas befäster vägens nuvarande/ursprungliga linje och profil. Övergångar mellan olika föreslagna förstärkningsåtgärder skall anpassas till vägens profil men med en minsta utspetsningslängd på 30 meter. I handling redovisas föreslagna dikningsåtgärder för vägdiken och utloppsdiken. Föreslagna lutningsriktningar på diken redovisas på planritningar. Det åligger entreprenören att säkerställa att dikesbotten utförs med jämn lutning, så att svackor och material längs dikesbotten förhindrar och fördröjer dränering av vägkropp. 22(55)

23 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 23(55) C CBB CBB.1 CBB.112 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M JORDSCHAKT Schaktningsarbeten skall bedrivas med sådan försiktighet att befintliga ledningar och anläggningar som skall behållas inte skadas. Alla lämpliga schaktmassor skall i första hand utnyttjas för uppbyggnad av i entreprenaden ingående anläggningar under förutsättning att schaktmaterialet uppfyller denna beskrivnings ställda fyllningskrav för respektive yta. Vid uppläggning av schaktmassor som ska återanvändas får material ur olika tjälfarlighetsgrupper inte sammanblandas. Otjänliga massor, överskottsmassor och dikesmassor transporteras till sidotipp som anskaffas och bekostas av entreprenören. Entreprenören ansvarar och bekostar alla ev. tillstånd/anmälningar som krävs för tillfälliga upplag, sidotippar mm. Sten, block och stubbar i innerslänt och bakslänt skall avlägsnas i samband med schaktarbetena efter godkännande från beställaren, om de sticker upp mer än 0,1 m över omgivande släntyta. Arbetet ska utföras i samråd med beställaren. Befintliga ledningar skall framgrävas med handverktyg sedan ledningsägare efter kallelse av entreprenören markerat dess läge i terrängen och entreprenören fått direktiv om vilka skyddsåtgärder eller andra anordningar som erfordras vid arbetenas utförande. Ledningar skyddas mot frysning. Jordschakt för väg, plan o d samt vegetationsyta Jordschakt kategori B för väg, plan o d Avser jordschakt för tillkommande mötesplatser

24 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Etapp 1: m 3 X 24(55) CBB.12 Jordschakt för utskiftning, utspetsning och utjämning för väg, plan o d CBB.122 Jordschakt kategori B för utskiftning, utspetsning och utjämning Avser utskiftningar och utspetsning. Text i AMA Anläggning 13 om att schaktbotten ska packas, kontroll av materialtyp och bärighet i terrass utgår. Befintlig överbyggnad av materialtyp 2 eller bättre ska i utskiftningar separeras från övriga material. Återvunnen överbyggnad ska i första hand användas till komplettering på innerslänter. Vid ev. överskott får återvunnen överbyggnad nyttjas som det som som återfyll i utskiftningar. Materialtyp får okulärbedömas men vid gränsfall ska materialtyp verifieras med labbanalys och kornkurva ska redovisas för beställaren. Omfattning enligt handling 13.1 beskrivning av förstärkningsåtgärder vägäverbyggnad. Utskiftning väg skall utföras enligt ritningar T Nivå krav. All inmätning skall dokumenteras och redovisas för beställaren så att djup under färdig väg framgår.

25 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Ett enskilt mätvärde som avviker med mer än +20 mm från angiven lagertjocklek ska åtgärdas. Terrassen skall mätas in och kontrolleras var 20:e meter i vägmitt samt 3,5 m från vägmitt på höger och vänster sida Schaktmassor ska sorteras. Utspetsningslängd 8 m. Etapp 2: Fall B m 3 X Etapp 3: Fall B m 3 X 25(55) CBB.13 CBB.139 Blockrensning i terrass för väg, plan o d Utskiftningsdjup enl handling 13.1 Sten- och blockrensning av enstaka stenar i körbanan Avser stenar som fryser upp i körbanan. Arbetet skall utföras snarast möjligt efter byggstart för att minska sättningar. Schaktslänter anpassas så att packning kan genomföras. Återfyllningen görs med uppgrävt och/eller likartat material befintlig överbyggnad återställs. Kompletteringsmaterial ingår i ersättning. Sten och block får ej uppläggas inom vägområdet. Reglering av block skall vara utförd tillsammans med beställaren innan blocken får borttransporteras till deponi eller upplag. Etapp 2: Fall B, Jordblock 1-3 m3 st X Etapp 2: Fall B, Jordblock >3-5 m3 st 1

26 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 26(55) Etapp 3: Fall B, Jordblock 1-3 m3 st X Etapp 3: Fall B, Jordblock >3-5 m3 st 1 CBB.3112 Jordschakt för dränledning Utförs enligt ritningar T10.1- Etapp 2: Schaktarea <1,0 m 2 m X CBB.312 Jordschakt för trumma CBB.3121 Jordschakt för vägtrumma Avser även sidotrummor. Fritt mått mellan trumma och schaktvägg D/2 = 0.5 m. Ledningsbädds bredd = D+0.4 m. Tjocklek 0,2 m Angivning av släntlutning N= 1:1 om trumma. Under kod ingår utspetsning vid tillkommande vägtummor samt befintliga trummor som justeras i höjd. Utspetsningsdjup lika med befintlig överbyggnad, dock ej djupare än 0.8 meter, längd 8 meter. Etapp 1: Fall A, materialtyp 2 och 3B enligt tabell CB/1 R m 3 X Etapp 1: Fall B R m 3 X

27 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Etapp 1: Jordblock 1-3 m 3 R st 2 27(55) Schakt för vägtrumma ska utföras enligt figur TRV CBB/12. 1) Måttet kan behöva ökas till mer än D/2 vid rörbädd på tjälfarlig jord. 2) Lutning i 1:1 eller flackare. Figur TRV CBB/12 Schakt för vägtrumma.

28 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 28(55) CBB.6 CBB.611 Jordschakt för dike, avfallsanläggning, magasin m m Jordschakt för bankdike Avser vägdiken. Utförs med föreslagna lutningsriktningar enl planritningar samt ritning T Där trummor inte läggs om anpassas dikesdjupet till befintliga trummor, dikningen skall utföras så att inget stillastående vatten finns kvar i diket. OBSERVERA: Vid jordschakt för diken skall hänsyn tas till föreslagna förstärkningsåtgärder avseende nya vägbredder och profilhöjder samt tillkommande mötesplatser. Minsta dikesdjup är 0,6 meter under färdig ny vägöveryta. Minsta lutning i längsled är 0,2%. Lutning på innerslänt skall vara 1:2. För att klara önskat dikesdjup inom befintligt vägområde får yttersläntens lutning variera mellan 1:2-1:1,5. På flacka partier där diket ej ryms inom befintligt vägområde med ovanstående krav, skall samråd med beställaren göras. Det åligger entreprenören att säkerställa att dikesbotten utförs med jämn lutning, så att svackor och material längs dikesbotten förhindrar och fördröjer dränering av vägkropp. Då dikeschaktens area är mindre än 1 m 2 /sida ersätts det per meter, övrig dikesschakt ersätts i m 3 Etapp 1: Fall B 1,0 m 2 Etapp 1: Fall B > 1,0 m 2 m 2 Etapp 1: Fall B, Jordblock 1-3 m 3 m st

29 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 29(55) Etapp 1: Fall B, Jordblock >3-5 m 3 st CBB.612 Jordschakt för överdike, terrängdike o d Avser utloppsdiken enligt planritningar och handling Utloppsdiken får inte rensas om risk finns för att naturliga vattendrag kan skadas av grumling. Utloppsdiken får ej utmynna direkt i vattedrag. En sträcka på minst 10 meter skall lämnas för att fungera som ett översilningsområde. Schaktmassor ska, om entreprenör ej fått tillstånd av markägaren att lägga upp massor intill utloppsdiket, transporteras bort till sidotipp. Etapp 1: Fall B 1,0 m 2 m Etapp 1: Fall B > 1,0 m 2 m 2 Etapp 1: Fall B, Jordblock 1-3 m 3 st Etapp 1: Fall B, Jordblock >3-5 m 3 st CBC BERGSCHAKT CBC.71 Bergschakt för dike Minsta dikesdjup är 0,6 meter under färdig ny vägöveryta. Minsta lutning i längsled är 0,2%. Det åligger entreprenören att säkerställa att dikesbotten utförs med jämn lutning, så att svackor och material längs dikesbotten förhindrar och fördröjer dränering av vägkropp.

30 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Etapp 1: Bergschakt för dike med h m 0,7 m m X 30(55) CE CEC FYLLNING, LAGER I MARK M M FYLLNING FÖR LEDNING, MAGASIN M M Fyllning ska utföras med jord med homogen struktur och utan lokala anhopningar av sten eller block. MATERIAL- OCH VARUKRAV Krav på inköpt material Inköpta material ska vara deklarerade enligt SS-EN "Ballast för obundna och hydrauliskt bundna material till väg- och anläggningsbyggande" med tillverkarförsäkran enligt avsnitt YE nivå 4. UTFÖRANDEKRAV Innan transporter får framföras över ledningar eller trummor ska fyllning till minsta tillåtna fyllningshöjd enligt tabell TRV CEC/4 vara utlagd och packad. Tabell TRV CEC/4 Tillåten fyllningshöjd (m) för rör till dagvattenledningar och trummor

31 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 31(55) CEC.1 CEC.11 Fyllning för förstärkning av ledningsbädd, utspetsning m m Fyllning för förstärkning av ledningsbädd Avser vägtrumma Ø1200 vid sektion 1/560 eller om schaktbotten saknar bärighet på mindre trummor. Tjocklek 0,6 m. Utförs under vägtrummor med materialtyp 2 eller bättre. Etapp 1: Fall B m 3 15 CEC.21 Ledningsbädd för rörledning I AMA utgår stycke 1 och 2: "Bädd ska utföras med material... av betong får vara 63 mm" Den ersätts av följande text: Material till ledningsbädd eller trumbädd ska uppfylla kraven för materialtyp 1 eller 2 enligt tabell CE/1.

32 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Krav på material inom arbetsområde Största stenstorlek ska vara 63 mm för rör av betong och stål och 22,4 mm för rör av plast. CEC.2112 Ledningsbädd för dränledning Ledningsbädd ska ha tjockleken 0,1 m, bredd 0,7 m. Omfattning och utförande enl ritning T10.1- MATERIAL- OCH VARUKRAV Krav på inköpt material Kornstorleksfördelning ska uppfylla kraven för sortering 0/8 kategori G E eller sortering 0/16 kategori G U enligt SS-EN Bädd över materialtyp 5 ska uppfylla kraven för sortering 0/8 kategori G E enligt SS-EN Andel överkorn ska uppfylla kategori OC 80 och finmaterialhalt kategori UF 3 enligt SS-EN CEC.2121 Ledningsbädd för vägtrumma Ledningsbädd utförs inte under sidotrummor. Ledningsbädd ha en tjocklek på minst 0,2 m. Bredd, >0,2 m utanför trumrör. 32(55) MATERIAL- OCH VARUKRAV Krav på inköpt material Kornstorleksfördelningen ska uppfylla kraven för sortering 0/2, 0/4, 0/8, 0/11,2 eller 0/16 0/22.4 kategori G A80 enligt SS-EN För rör av betong eller stålplåt får även sortering 0/22,4, 0/31,5 eller 0/45 användas.

33 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 33(55) Etapp 1: Tjocklek, T=300 mm R m 2 55 CEC.3 CEC.31 Kringfyllning Kringfyllning för rörledning MATERIAL- OCH VARUKRAV i AMA Anläggning 13 utgår följande text i första och andra stycket: "Kringfyllning ska utföras med......eller 3B enligt tabell AMA CE/1." Material till kringfyllning för dagvattenledning och trumma ska uppfylla kraven för materialtyp 1, 2 eller 3B enligt tabell CE/1. Krav på inköpt material Inköpta material ska vara deklarerade enligt SS-EN med tillverkarförsäkran enligt avsnitt YE nivå 4. CEC.3112 Kringfyllning för dränledning Utförs enligt T10.1- MATERIAL- OCH VARUKRAV Material till kringfyllning för dränledning ska uppfylla kraven för materialtyp 1 eller 2 enligt tabell AMA CE/1.

34 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Krav på inköpt material Kornstorleksfördelning ska uppfylla kraven för sortering 0/8 kategori G E eller sortering 0/16 kategori G U enligt SS-EN Andel överkorn ska uppfylla kategori OC 80 och finmaterialhalt kategori UF 3 enligt SS-EN Etapp 1: Fall B m 3 X 34(55) CEC.3121 Kringfyllning för vägtrumma Avser även sidotrummor. MATERIAL- OCH VARUKRAV Krav på inköpt material För trummor av plaströr ska kornstorleksfördelningen uppfylla kraven för sortering 0/2, 0/4, 0/8, 0/11,2, 0/16 eller 0/22,4 kategori G A80 enligt SS-EN SIDOTRUMMOR Kringfyll runt sidotrummor får utföras med materialtyp 3B eller bättre. Större stenar än 63 mm får ej finnas inom 0,1 m från trumma. I ersättning för Fall A mängder ingår bortsortering av ev. större stenar än 63 mm. Etapp 1: Fall B R m 3 X

35 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 35(55) CEC.41 Resterande fyllning för rörledning MATERIAL- OCH VARUKRAV Material till kringfyllning för trumma ska uppfylla kraven för materialtyp 1, 2 eller 3B enligt tabell AMA CE/1. CEC.4121 Resterande fyllning för vägtrumma Resterande fyllning inkl utspetsningar för vägtrummor skall utföras med likvärdigt material som i vägbank. Resterande fyllning av sidotrummor utförs i första hand med befintligt material i anslutning. Kompletteras vid behov med materialtyp 3B eller bättre från utskiftningar. Etapp 1: Fall A R m 3 X

36 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 36(55) D DB DBB.31 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Material får användas om de accepteras av beställaren och - är acceptabla ur miljö- och hälsosynpunkt - inte ger problem vid återanvändning, deponering eller destruktion. LAGER AV GEOSYNTET, CELLPLAST, MINERALULL, STÅL M M Materialskiljande lager av geotextil DBB Materialskiljande lager av geotextil under förstärkning av ledningsbädd m m Schaktbotten okulärbesiktas av entreprenör och är botten väldigt mjuk skall geotextil läggas ut under förstärkt ledningsbädd. Geotextil ska vara av typ : N2 DBB Materialskiljande lager av geotextil kring ledningsbädd och kringfyllning i ledningsgrav i jord Geotextil i ledningskrav för dränering. DBB.3131 Materialskiljande lager av geotextil under överbyggnad för väg, plan o d Vid utskiftning Schaktbotten okulärbesiktas av entreprenör, om schktbotten är väldigt mjuk skall geotextil läggas ut. Geotextil ska vara av typ : N2

37 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Etapp 2: m 2 X Etapp 3: m 2 X 37(55) DBB.4 DBB.411 Armerande lager av geosyntet Armerande lager av geonät i obundna lager Förstärkning med geonät utförs enligt T16 samt omfattning enligt handling 13.1 beskrivning förstärkningsåtgärder vägöverbyggnad. Geonätet ska vara Tensar TriAx TX160 geogrid eller annat nät av polypropen med minst likvärdig standard. Placering och bredder enligt T Överlappning skall utföras enl leverantörens anvisningar. Hela vägbredden ska armeras utan skarv på mitten. Etapp 2: m 2 X Etapp 3: m 2 X DC MARKÖVERBYGGNADER M M För inköpt ballastmaterial gäller tillverkarförsäkran enligt avsnitt YE nivå 2 enligt AMA anläggning 13.

38 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 38(55) DCB DCB.2 OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Om förslag lämnas på alternativa material till de i förfrågningsunderlaget beskrivna, ska E-modul, frostisoleringsegenskaper, beständighet samt dränerande förmåga deklareras. All inmätning för kontroll av lagertjoklekar ska utföras då ytan är packad och färdigjusterad. Förstärkningslager för väg, plan o d MATERIAL- OCH VARUKRAV I AMA Anläggning 13 utgår följande text: "Övre kornstorleksgräns (D) får inte överstiga halva lagertjockleken efter packning." Den ersätts med: Kornstorlek får uppgå till högst halva lagertjockleken efter packning. DCB.212 Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Mängder på mötesfickor ingår i ersättning. MATERIAL- OCH VARUKRAV Levererat material som inte tillhandahålls av beställaren ska uppfylla krav enligt TRVKB Obundna lager 13 avsnitt Material ska vara verifierat till nivå 2 enligt avsnitt YE.

39 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Känslighet för frosthalka Levererat material ska uppfylla krav enligt TRVKB Obundna lager 13 avsnitt För inert grus och bergmaterial anses kravet uppfyllt. UTFÖRANDEKRAV 39(55) Krav på nivå Ett enskilt mätvärde som avviker med mer än +20 mm från angiven nivå ska åtgärdas. Tjocklek ska mätas in och kontrolleras var 20:e meter i vägmitt samt 3,5 m från vägmitt på höger och vänster sida. KONTROLL Provning Material i färdigt lager ska provas och uppfylla krav enligt TRVKB Obundna lager 13 avsnitt Etapp 2: Fall B, T=400 mm m 3 X Etapp 3: Fall B, T=400 mm m 3 X

40 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 40(55) DCB.3 DCB.312 Obundet bärlager för väg, plan o d Obundet bärlager kategori B till belagda ytor Mängder på mötesplatser ingår i ersättning I ersättning ingår kostnader för försvårad utläggning då geonät skall läggas i bärlagret. UTFÖRANDEKRAV Där geonät föreslås, påförs efter utskiftning först 80 mm bärlager. Efter packning uläggs sedan geonät varefter resterande bärlager till angiven total bärlagertjocklek påförs. Sista överfart vid packning ska utföras statiskt utan vibrering MATERIAL- OCH VARUKRAV Levererat material som inte tillhandahålls av beställaren ska uppfylla krav enligt TRVKB Obundna lager 13 avsnitt Känslighet för frosthalka Levererat material ska uppfylla krav enligt TRVKB Obundna lager 13 avsnitt För inert grus och bergmaterial anses kravet uppfyllt. UTFÖRANDEKRAV Krav på nivå Nivå på bärlagret ska vara mellan -20 mm till + 50 mm från angiven nivå.

41 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Krav på bärighet Krav på packning enligt DCB.3 KONTROLL Provning Material i färdigt lager ska provas och uppfylla krav enligt TRVKB Obundna lager 13 avsnitt (55) Etapp 2: Fall B, Tjocklek T=100 mm m 2 X Etapp 2: Fall B, Tjocklek T=150 mm m 2 X Etapp 2: Fall B, Tjocklek T=200 mm m 2 X Etapp 2: Fall B, Tjocklek T=200 mm med geonät m 2 X Etapp 2: Fall B, Tjocklek T=250 mm med geonät m 2 X Etapp 3: Fall B, Tjocklek T=100 mm m 2 X Etapp 3: Fall B, Tjocklek T=150 mm m 2 X Etapp 3: Fall B, Tjocklek T=200 mm m 2 X Etapp 3: Fall B, Tjocklek T=200 mm med geonät m 2 X Etapp 3: Fall B, Tjocklek T=250 mm med geonät m 2 X DCB.322 Obundet bärlager kategori B till ytor med obundet slitlager Avser justering av infarter/anslutningar

42 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M MATERIAL- OCH VARUKRAV Material ska vara verifierat till nivå 4 enligt avsnitt YE. UTFÖRANDEKRAV 42(55) Sista överfart vid packning ska utföras statiskt utan vibrering. Etapp 2: Fall B, Tjocklek T=80 mm m 2 X Etapp 3: Fall B, Tjocklek T=80 mm m 2 X DCB.4 DCB.412 Slitlager av grus, stenmjöl m m för väg, plan o d Slitlager av grus kategori B och C Avser grusslitlager på sidoytor, infarter och anslutningar. MATERIAL- OCH VARUKRAV Material ska vara verifierat till nivå 4 enligt avsnitt YE.

43 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M UTFÖRANDEKRAV Lagrets tjocklek ska vara 50 mm. KONTROLL Provning Ytans storlek ska redovisas på respektive infart, kontroll av tjocklek utförs ca 4 m ut från vägkant och dokumenteras på samtliga infarter. 43(55) Etapp 2: Fall B, Tjocklek T=50 mm m 2 X Etapp 3: Fall B, Tjocklek T=50 mm m 2 X DCB.5 DCB.55 DCB.552 Justeringslager av obundet material för väg, plan o d Justeringslager av obundet bärlagermaterial till belagda ytor Justeringslager av obundet bärlagermaterial kategori B till belagda ytor Avser utförande av övergångar/utspetsningar mellan olika föreslagna förstärkningsåtgärder. Utläggning och justering skall anpassas till vägens profil, dock med med en minsta utspetsningslängd på 30 meter. Etapp 2: Fall B, medeltjocklek 50 mm ton X

44 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Etapp 3: Fall B, medeltjocklek 50 mm ton X 44(55) DCB.6 Stödremsa för väg, plan o d MATERIAL- OCH VARUKRAV Meningen "Material som inte tillhandahålls av beställaren ska uppfylla krav enligt TRVKB Obundna lager 13" utgår. DCB.622 Stödremsa av obundet slitlagermaterial kategori B och C till belagda ytor UTFÖRANDEKRAV Stödremsa ska utföras i ett lager. KONTROLL Provning Material i färdigt lager ska provas och uppfylla krav enligt TRVKB Obundna lager 13 avsnitt 11.1 för övre lagret. Etapp 2: Fall B, Tjocklek T= 45 mm m 3 X Etapp 3: Fall B, Tjocklek T= 45 mm m 3 X

45 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 45(55) DCB.7 DCB.712 Inblandade obundna överbyggnadslager för väg, plan o d Obundna överbyggnadslager för väg, plan o d av infräst beläggning Avser infräsning av makadam i befintlig beläggning/överbyggnad Befintlig slitlager utgörs av Y1G, med tjocklekar mellan mm. Infräsning med makadam skall utföras av befintlig beläggning ned till angivna djup enl handling 13.1 under befintlig väg. Kontroll av lagertjocklek skall dokumenteras och kontrolleras var 100:e meter. Hinder som ingår i fräsningsarbetet. Kostnader som uppstår p.g.a. stenar och block i vägbanan som inte plockats upp innan fräsning. Utförande, justering och packning Makadam sprids ut i ett ytmässigt jämntjocktlager på respektive åtgärdssträcka med mängd enligt utförd proportioneringsberäkning under BBC.29. Vägkroppens slutliga utformning justeras och packas med ett tvärfall på 3%. För att underlätta för trafikanterna får max halva vägbredden täckas med makadam. Nivå Ett enskilt mätvärde som avviker med mer än +20 mm från angiven nivå är ett grovt fel och ska åtgärdas. Tjocklek skall mätas in och kontrolleras var 20:e meter i vägmitt samt 3,5 m från vägmitt på höger och vänster sida.

46 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Det åligger entreprenören att kontinuerligt dimensionera mängden makadam och fraktion så att godkänd siktkurva för bärlagret uppnmås efter infräsning. För kalkyl skall fraktion med en kalkylmängd på 100kg/m 2 antas. Etapp 2: Infräsning tjocklek 100 mm m 2 X Etapp 2: Infräsning tjocklek 150 mm m 2 X 46(55) Etapp 3: Infräsning tjocklek 100 mm m 2 X Etapp 3: Infräsning tjocklek 150 mm m 2 X DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Trafikverkets regler för reglering av beläggningsarbeten ska tillämpas. MATERIAL- OCH VARUKRAV UTFÖRANDEKRAV Utförande av lager av asfaltmassa (ABT, ABS, ABD, MJOG, ABb, AG, MJAG) Utläggning Vid utförande av heltäckande massabeläggning ska beläggning även utföras för anslutande allmänna och enskilda vägar och andra sidoytor. Detta ska utföras till varje veckoslut. För respektive anslutande yta gäller följande om inte annat anges: Hus- och gårdsinfarter beläggs 1,5-2 m in från huvudobjektet, dock inte längre än till fastighetsgräns. Före läggning ska entreprenören kontakta infartsägaren.

47 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Skogs- och åkerinfarter beläggs 0,50 m in från huvudobjektet. 47(55) DCC.2 Bitumenbundna överbyggnadslager kategori B för väg, plan o d DCC Slitlager kategori B av mjukbitumenbundet grus vid underhåll MATERIAL- OCH VARUKRAV Följande krav gälla vid proportionering av beläggningstyp MJOG: MJOG skall läggas på hela sträckan. Bredder enl handling Bindemedelssort skall vara V 6000 Beläggningen skall vara av beläggningstyp MJOG med nominellt största stenstorlek = 16 mm Kalkylvärde för bindemedelshalt 3,9 vikts% Stenmaterialet Los- Angeles värde skall högst vara 25 Stenmaterialet kulkvarnsvärde skall högst vara 10 Stenmaterialet krossytegrad, kategori C50/30 Stenmaterialet flisighetsindex skall högst vara 20 Utlagd mängd beläggning skall vara 100 kg/m 2 Utlagd mängd skall verifieras med vågsedlar. Utlagd mängd på mötesplatser och sidoytor skall vara 100 kg/m 2 Etapp 1: Avser lagning efter utförda trumarbeten, V kg/m 2 m 2 X Etapp 2: V kg/m 2 m 2 X Etapp 3: V kg/m 2 m 2 X

48 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 48(55) DCK DCK.21 DCK.212 SLÄNTBEKLÄDNADER OCH EROSIONSSKYDD Erosionsskydd av jord- och krossmaterial Erosionsskydd av krossmaterial Avser erosionsskydd i dike, trumöga, slänter mm. MATERIAL- OCH VARUKRAV UTFÖRANDEKRAV Erosionsskyddets tjocklek ska vara 0,3 m. Naturgrus i vägtrumma 1/560 Material i vägtrumma måste handskottas in i samband med läggning av trumma. Material skall vara av naturgrus i fraktionen mm där d50 >150 mm. Etapp 2: Fall B m 3 X Etapp 3: Fall B m 3 X

49 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 49(55) DE DG DGB DGB.33 ANLÄGGNINGSKOMPLETTERINGAR ÅTERSTÄLLNINGSARBETEN ÅTERSTÄLLNINGSARBETEN I MARK All av arbeten berörd mark ska, där ej annat utförande anges, återställas till minst ursprungligt skick. Överblivna massor ska avlägsnas. Efterjusteringar som erfordras pga sättningar mm utförs. Samtliga anläggningsdelar som skadats återställs. Återställande av naturmarksyta Jorden inom skadade ytor ska kompletteras och luckras till 100 mm. Vegetationsetablering ska utföras genom påförande av avbaningsmassor. Yta ska planeras till och täckas med massor från avtagen markvegetation. Etapp 2: m 2 X Etapp 3: m 2 X DGB.7 Avslutande av täkt, sidotag och upplag Anslutning till omgivande terräng ska utföras Eventuell kvarvarande avbaningsmassor utplaneras. Övriga massor bortforslas. Etapp 2: Fall A: Etableringsområde/Upplagsyta m 2 X

50 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 50(55) Etapp 3: Fall A: Etableringsområde/Upplagsyta m 2 X

51 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 51(55) P PBB APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I LEDNINGSGRAV Omfattning och utförande enligt planritingar samt handlingar Trumma Vägtrumma/Sidotrumma Övrig text gäller med följande tillägg: Läggning får inte ske på underlag av jord som frusit. Ledningsarbetet skall utföras så att jord o d inte tillförs ledning. PBB.217 Trumma av rör av vågprofilerad, förzinkad stålplåt, i ledningsgrav Avser trumma vid sektion 1/560 Etapp 1: Ø1200 m X PBB.5213 Ledning av PE-rör, standardiserade markavloppsrör, i ledningsgrav Avser ledningar för dränering Etapp 1: Ø160 m X

52 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 52(55) PBB.531 Ledning av plaströr, standardiserade dränrör, i ledningsgrav Dim 160 mm enligt normalsektion T Etapp 1: Ø 160 m X PBB.55 Ledning av plaströr, vägrör, i ledningsgrav Etapp 1: Vägtrumma, Ø400 m X Etapp 1: Vägtrumma, Ø600 m X Etapp 1: Vägtrumma, Ø800 m X Etapp 1: Sidotrummor,??? m X PBB.9 Övriga trumarbeten Avser väg och sidotrummor Spolning och rengöring av befintliga trummor som bibehålls. Material skall schaktas/transporteras bort. Etapp 1: m X Omläggning och justering i höjd av befintliga trummor som skall bibehållas Etapp 1: Vägtrummor m X Etapp 1: Sidotrummor st X

53 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 53(55) PD PDB.32 PDB.6 PDB.62 BRUNNAR O D I MARK Rensbrunn av plast Läge enligt planritning, placeras utanför körbana. Slutlig placering av dränbrunnar görs i samråd med beställaren. Etapp 1: st 4 Dränbrunn på dränledning Dränbrunn av plast Läge enligt planritning, placeras utanför körbana. Slutlig placering av dränbrunnar görs i samråd med beställaren. Etapp 1: Ø400 med låg kupolsil st 2

54 Y MÄRKNING, KONTROLL, DOKUMENTATION M M 54(55) Y YCD MÄRKNING, KONTROLL, DOKUMENTATION M M RELATIONSHANDLINGAR FÖR ANLÄGGNING YCD.1 YCD.111 Relationshandlingar för väg, plan, vegetationsyta, rörledning m m Relationshandlingar för väg, plan o d Entreprenörens kvalitetsdokumentation överlämnas till beställaren vid syn inför besiktning. Alla ändringar och avvikelse skall dokumenteras. Relationshandlingarna skall undertecknas och lämnas till beställaren senast två veckor före slutbesiktning. Dokumentation och all provtagning skall redovisas och ingå i relationshandling YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER Med tillverkare likställs entreprenör, importör respektive leverantör. För produkter som verifieras enligt europastandarder (SS-EN) eller enligt European Technical Approval Guideline (ETAg) ska produkten om inget annat sägs kontrolleras och deklareras enligt kraven i respektive standard eller ETAg.

55 Y MÄRKNING, KONTROLL, DOKUMENTATION M M Godtagna produkter, provning och besiktning Av beställaren godtagna produkter, certifieringsorgan och provnings- /besiktningsorgan framgår av en förteckning på Trafikverkets hemsida. Om inget annat har sagts förutsätts tillverkarförsäkran med stöd av egenkontroll gälla. Med tillverkare likställs entreprenör, importör respektive leverantör. 55(55)
