1 Introduktion till rapportskrivning Fysik För C&D 2015 Christian Brackmann Avdelningen för Förbränningsfysik

2 Planera skrivandet Identifiera målgrupp och läsare Disposition Upplägg av rapportskrivning Avgränsningar? Vilka kapitel/underkapitel är lämpliga? Rapportens delar Inledning/Introduktion Metoder Resultat & Diskussion Slutsatser Typografi Figurer Figurer i rapporter Diagram Figurer ur andra källor.texter Referenser Refererad information egna resultat och resonemang Format i text och rerferenslista Referenser från Internet. Källor/källkritik Korrekturläsning

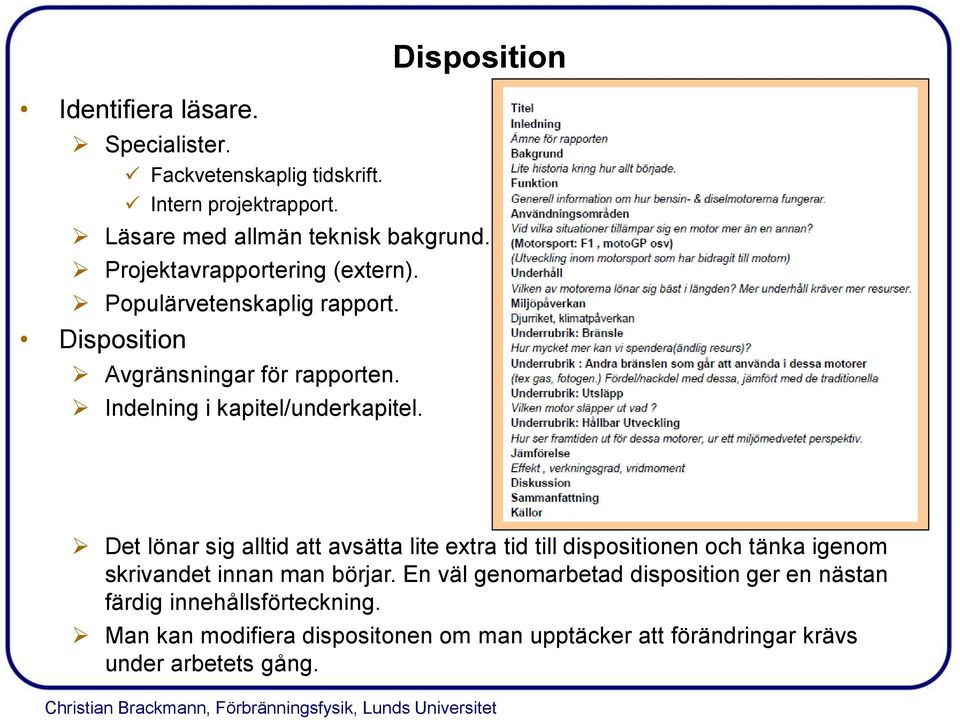

3 Identifiera läsare. Specialister. Fackvetenskaplig tidskrift. Intern projektrapport. Disposition Läsare med allmän teknisk bakgrund. Projektavrapportering (extern). Populärvetenskaplig rapport. Disposition Avgränsningar för rapporten. Indelning i kapitel/underkapitel. Det lönar sig alltid att avsätta lite extra tid till dispositionen och tänka igenom skrivandet innan man börjar. En väl genomarbetad disposition ger en nästan färdig innehållsförteckning. Man kan modifiera dispositonen om man upptäcker att förändringar krävs under arbetets gång.

4 Inledning/introduktion Bakgrundinformation till ämnet för rapporten. Introducera nödvändig kunskap och begrepp. Ange rapportens syfte. Stigande oljepriser och miljöförstöring som en följd av användadet av fossila bränslen är ett uppmärksammat problem i dagens samhälle. För att hantera den här problematiken tvingas mänskligheten att anpassa sig och utveckla alternativa medel att ta vara på, spara och omvandla energi. Ett av de möjliga alternativen som redan är realiserat är användandet av bränsleceller. Frågan som undersöks i den här rapporten lyder: Hur används bränsleceller idag och hur kommer de användas i framtiden? Denna rapport tar upp Intergovernmental Panel on Climate Change (IPCC), klimatmodeller och kritik som har riktas mot de två. Målet är att ge läsaren en uppfattning om klimatet samt att diskutera kring huruvida IPCC:s resultat ska kunna betraktas som vetenskapligt fullständiga och till vilken grad människan påverkar klimatet. Vi kommer att gå igenom hur IPCC fungerar som organisation och vad som karakteriserar en klimatmodell.

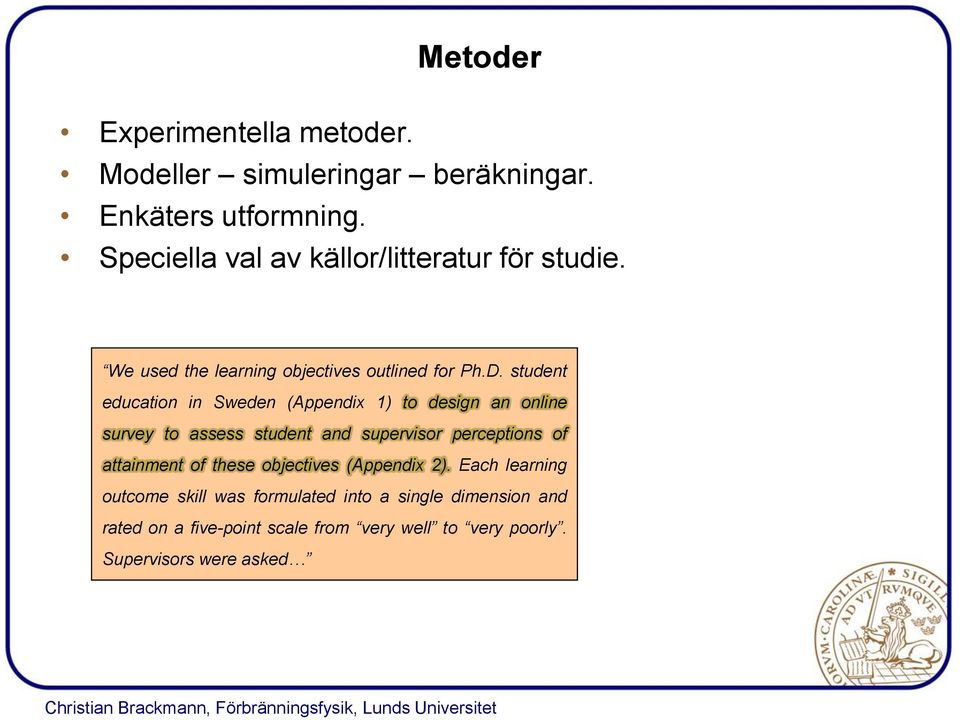

5 Metoder Experimentella metoder. Modeller simuleringar beräkningar. Enkäters utformning. Speciella val av källor/litteratur för studie. We used the learning objectives outlined for Ph.D. student education in Sweden (Appendix 1) to design an online survey to assess student and supervisor perceptions of attainment of these objectives (Appendix 2). Each learning outcome skill was formulated into a single dimension and rated on a five-point scale from very well to very poorly. Supervisors were asked

6 Resultat & Diskussion Presentation av egna resultat eller insamlad information. Värdera resultaten. Rimlighet och felkällor. Jämförelse med liknande studier. Jämföra insamlade fakta. The learning outcomes in the Ohlin survey are therefore similar to those investigated in the current study, although the phrasing differs in some areas and free-text answers were used. The results of the Ohlin study showed that the key skills, knowledge of the subject and knowledge of method were the most highly rated, followed by identification of scientific questions and the execution/implementation and evaluation thereof, which agrees well with our results. När man pratar om fordon drivna på alternativa bränslen tänker man ofta på naturgas eller kanske framför allt elbilar drivna av batterier. Men varför ser man inte fordon drivna av vätgas på samma sätt? En anledning kan vara att den effektiva energi man kan utvinna ur vätgas är endast ungefär 52%, jämfört med en elbil där effektiviteten är ungefär 80%.Vid en första anblick kan detta ses som en mycket starkt argument mot fordon drivna av vätgas. I en undersökning Fuel Cell and Battery Electric Vehicles compared av C. E. (Sandy) Thomas bevisar de dock motsatsen...

7 Slutsatser Slutsatser som kan dras från resultaten. Sammanfatta kort. Längre tolkningar i Resultat och Diskussion. Vidare studier och framtidsperspektiv. Bränsleceller är ännu en ganska ung teknologi med väldigt stor potential att konkurrera med traditionella förbränningsmotorer och kemikalietunga batterier. Det är även en miljövänlig teknologi med i princip noll utsläpp av växthusgaser och få farliga kemikalier i komponenterna som kan läcka ut. Bränsleceller har även väldigt hög energieffektivitet och det är förhållandevis lätt att producera nytt bränsle. På grund av hur pass ung den är, lider teknologin fortfarande av, väldigt höga kostnader och brist på välutvecklad infrastruktur, vilket gör att den tappar konkurrenskraft gentemot de redan etablerade energibärarna.

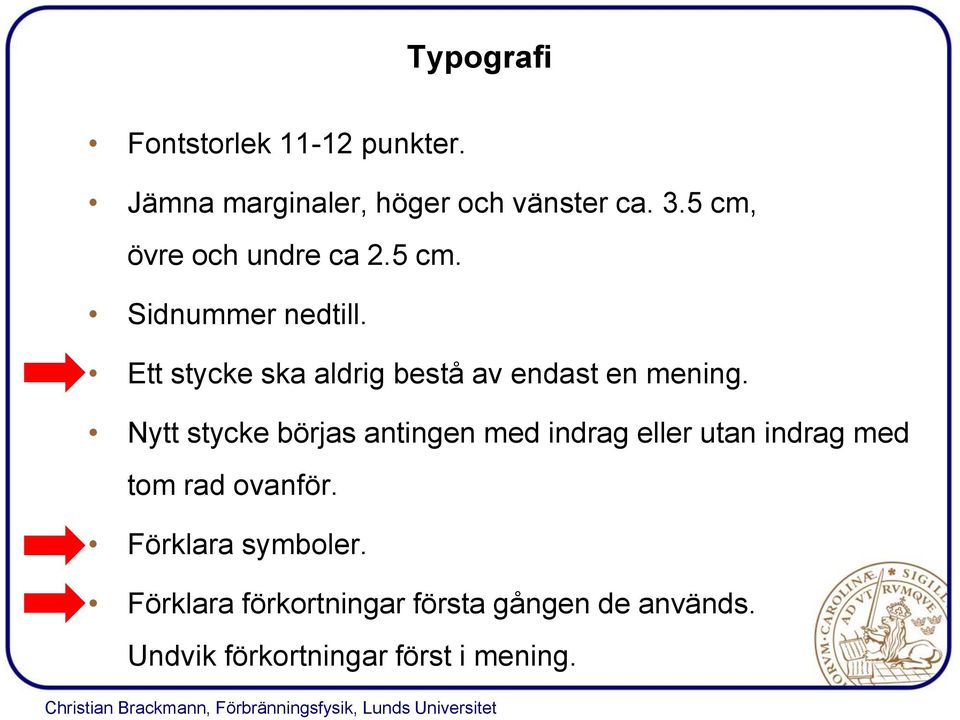

8 Typografi Fontstorlek punkter. Jämna marginaler, höger och vänster ca. 3.5 cm, övre och undre ca 2.5 cm. Sidnummer nedtill. Ett stycke ska aldrig bestå av endast en mening. Nytt stycke börjas antingen med indrag eller utan indrag med tom rad ovanför. Förklara symboler. Förklara förkortningar första gången de används. Undvik förkortningar först i mening.

9 Figurer Placeras efter avsnittet i texten där den nämns. Figurer ska alltid nämnas i texten. Figurtexter ska tydligt beskriva figurens innehåll. Gäller såväl schematiska skisser, ritningar, diagram och fotografier. Enkla schematiska bilder blir bäst att göra själv även om liknande finns i stort antal på nätet eller i litteratur. Inget problem med upphovsrätt. Skarpa linjer. Symboler och termer stämmer med egen text.

10 Emissioner (ppm) Diagram Ska klart framgå vad diagrammet visar. Storhet och enhet på axlarna. Använd om möjligt SI-enheter. Välj lämplig skala. Oftast från 0 till max på y-axel. Utnyttja möjligheten att presentera och sammanfatta data hämtade från litteratur i ett eget diagram. Tydlig framställning. Bra för jämförelser. Bra att använda vid presentationen. Körfall HCCI/PPC motor

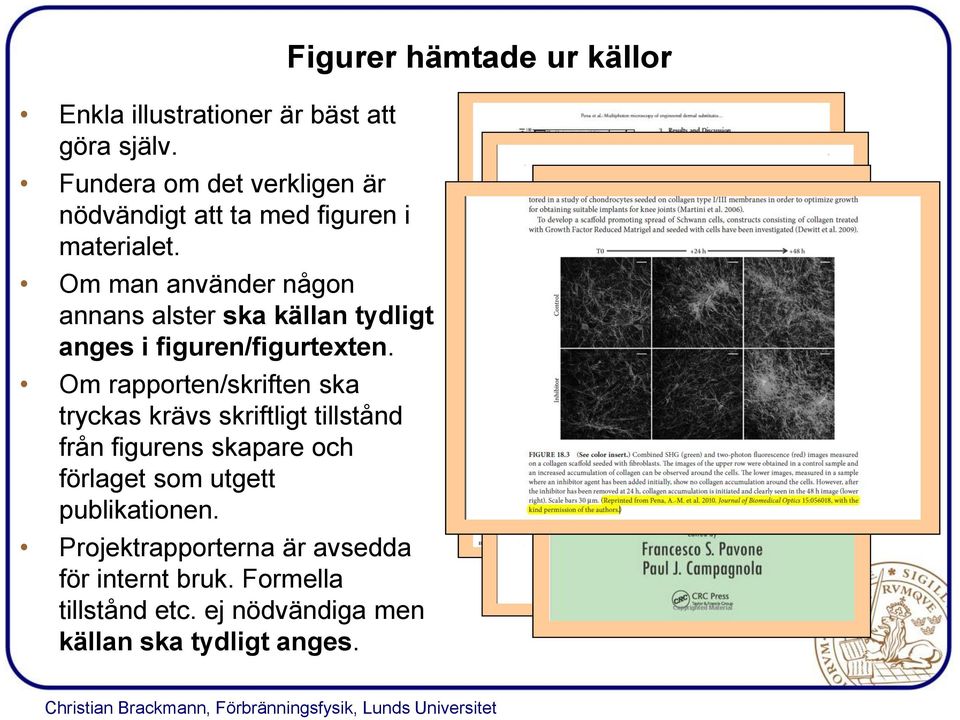

11 Enkla illustrationer är bäst att göra själv. Fundera om det verkligen är nödvändigt att ta med figuren i materialet. Om man använder någon annans alster ska källan tydligt anges i figuren/figurtexten. Om rapporten/skriften ska tryckas krävs skriftligt tillstånd från figurens skapare och förlaget som utgett publikationen. Projektrapporterna är avsedda för internt bruk. Formella tillstånd etc. ej nödvändiga men källan ska tydligt anges. Figurer hämtade ur källor

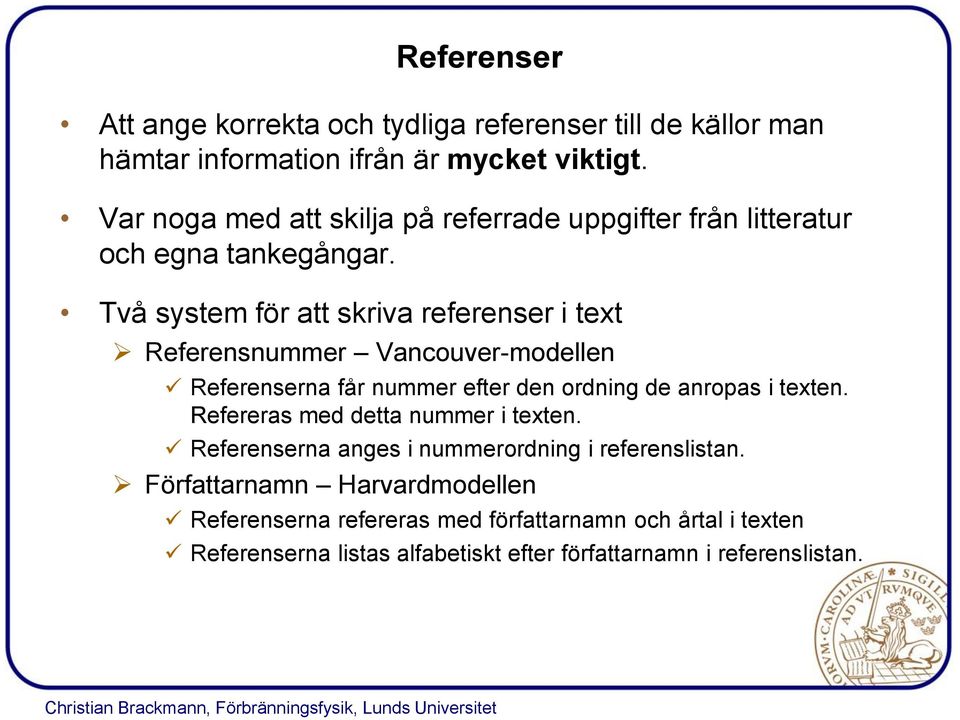

12 Referenser Att ange korrekta och tydliga referenser till de källor man hämtar information ifrån är mycket viktigt. Var noga med att skilja på referrade uppgifter från litteratur och egna tankegångar. Två system för att skriva referenser i text Referensnummer Vancouver-modellen Referenserna får nummer efter den ordning de anropas i texten. Refereras med detta nummer i texten. Referenserna anges i nummerordning i referenslistan. Författarnamn Harvardmodellen Referenserna refereras med författarnamn och årtal i texten Referenserna listas alfabetiskt efter författarnamn i referenslistan.

13 Referenser i text - exempel Exempel Vancouver-modellen I text: Ammonia detection is highly relevant for combustion in boilers and furnaces since NH 3 is able to suppress nitric oxide (NO x ) levels by catalytic as well as noncatalytic reduction [10]. I referenslista: 10. Muzio, L. J., and G. C. Quartucy Implementing NO x Control: Research to Application. Progress in Energy Combustion Science 23: Exempel Harvardmodellen I text: Ammonia detection is highly relevant for combustion in boilers and furnaces since NH 3 is able to suppress nitric oxide (NO x ) levels by catalytic as well as noncatalytic reduction (Muzio and Quartucy, 1997). I referenslista: Muzio, L. J. and G. C. Quartucy (1997). "Implementing NOx Control: Research to Application." Progress in Energy Combustion Science 23: Exakt format för referenslistan kan vara satt av förlaget som ger ut vetenskaplig tidskrift eller bok där arbete ska publiceras. I egna rapporter har man större frihet att välja själv.

14 Referenser ett skrivtips Ur en rapport om förbränningsmotorer Kompressionen som sker i cylindern ger inte den temperatur som behövs för att bränsleblandningen skall antändas. Det krävs någon yttre verkan och det kan man lösa på lite olika sätt. Ett sätt är att låta en del av avgaserna från den föregående arbetscykeln vara kvar i cylindern och därmed behålla temperaturen på en högre nivå inför den nya arbetscykeln. Det finns två sätt att åstadkomma detta. Antingen stänger man avgasventilen lite tidigare och fångar lite avgaser kvar i cylindern. Ett annat alternativ är att lägga till en extra öppning för avgasventilen. Ett annat sätt för att höja temperaturen i cylindern är att man med hjälp av ett elektriskt värmeaggregat värmer luften som skall blandas med bensinen. [Widd, 2012]. Vilken information är är hämtad från referensen [Widd, 2012]? Markeringen eller endast den sista understrukna informationen? I dessa lägen kan man få det tydligare genom att t.ex. skriva Enligt Widd är ett sätt att låta en del av avgaserna... (Widd, 2012). Man ramar in den refererade informationen genom att ange namnet i början och referensen på slutet.

15 Fördelar Mycket information tillgänglig. Referenser - Internet Möjligheter till tydliga illustrationer, filmer etc. Kan ge en snabb introduktion och överblick till ett ämne och leda vidare till mer detaljerad och granskad information. Nackdelar Oklart hur pass granskad och korrekt informationen är. Fackvetenskapliga artiklar, rapporter och böcker har genomgått granskning vilket minskar risken för felaktiga uppgifter eller tolkningar. Från Wikipedia: Trots dessa verktyg finns det fortfarande vissa ämnen där felaktiga uppgifter dyker upp titt som tätt. De mest kontroversiella artiklarna bevakas, men det kan fortfarande smyga sig in felaktigheter och vanliga missuppfattningar, och läsarna uppmanas, framför allt när uppgifterna ska användas i artiklar, uppsatser, eller liknande, att kontrollera uppgifterna. Refererade uppgifter kan ändras eller tas bort. Referenser till hemsida ska alltid innehålla det datum då informationen hämtades.

16 Korrekturläsning Efter mycket arbete med en text blir man lätt blind för språkliga fel, typos och layoutmissar. Reducera detta genom att var och en i gruppen gör en nogrann något långsammare genomläsning av rapporten innan den skickas in. Använd stavningskontroll. Leta upp skräptext som finns kvar från arbetet med dokumentet. Halva meningar, dubbletter av figurtexter när figurer flyttats etc. Se till att upphöjda och nedsänkta siffror i kemiska formler blir rätt. Leta upp dem med find/replace funktionen.
