1 Dammövervakning Läges- och erfarenhetsrapport Skellefteå Kraft Hantering av mätningar Hur vi arbetar på Skellefteå Kraft

2 Dammsäkerhet Lämplig design och underhåll Rondning, mätningar, funktionsprov, inspektion, besiktning, etc. Förberedelse för att klara farliga situationer, MTO Tekniska åtgärder Riskanalys Driftåtgärder

3 Övervakning Elforsk seminarium dammövervakning

4 Innehåll Styrande dokument Systemuppbyggnad Larmhantering Mätutvärdering Elforsk seminarium dammövervakning

5 Styrande dokument - Instrumenteringspolicy Instrumentering av dammar ska motsvara vårt åtagande i dammsäkerhetspolicyn. Konsekvensklass skall vara utgångspunkt. RIDAS vägleder Utöver basinstrumentering skall dammens eget behov tillgodoses för att hålla full kontroll på säkerheten. Svagheter som observeras vid tillståndskontrollen skall utvärderas med hänsyn till behov om utökad instrumentering. Mätprogram skall finnas för varje damm, larmgränser anpassas efter behov Avlästa mätningar ska överföras/lagras i CDMD-systemet. För klass 1-dammar ska automatiserad mätning och kameraövervakning användas med redundant överföring/kraftförsörjning. Drivgodsrika dammar bör kameraövervakas. Årlig utvärdering av mätningarna ska ske med fokus på förändringar.

Svagheter som observeras vid tillståndskontrollen skall utvärderas med hänsyn till behov om utökad instrumentering.

6 Systemuppbyggnad

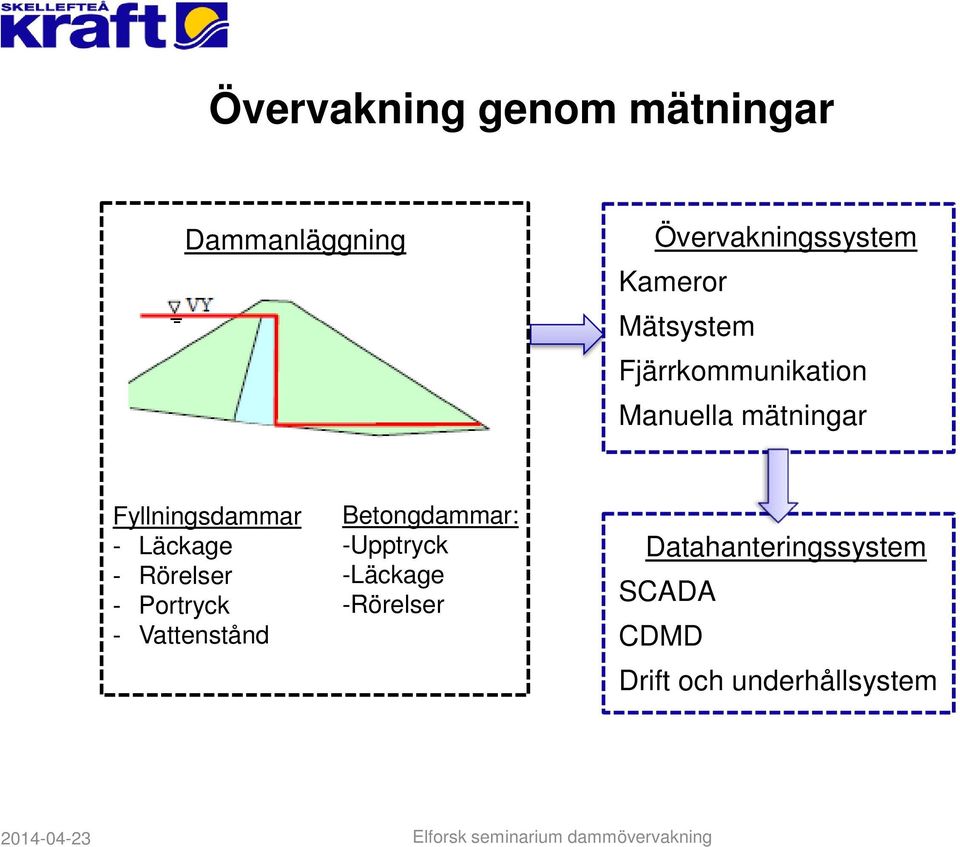

7 Övervakning genom mätningar Dammanläggning Övervakningssystem Kameror Mätsystem Fjärrkommunikation Manuella mätningar Fyllningsdammar - Läckage - Rörelser - Portryck - Vattenstånd Betongdammar: -Upptryck -Läckage -Rörelser Datahanteringssystem SCADA CDMD Drift och underhållsystem

Läckage - Rörelser - Portryck - Vattenstånd Betongdammar: -Upptryck

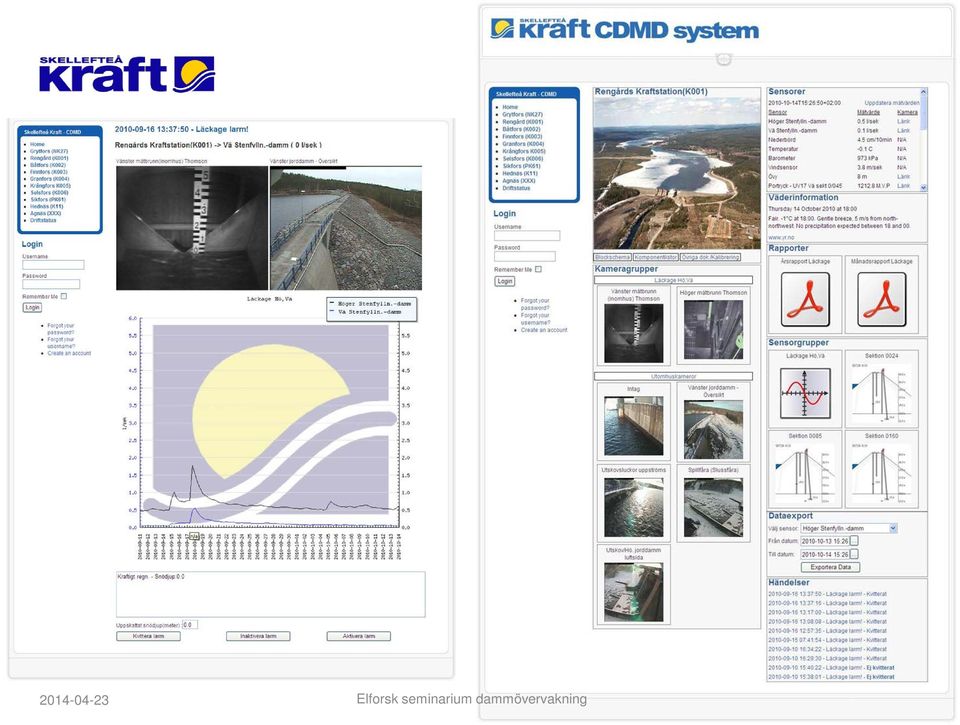

8 Uppbyggnad av CentralaDammMätDator-systemet (CDMD) CDMD systemet Skräddarsytt SKAB-system utvecklat i samarbete med Embsec AB. Klientdator Conwide Damm Manuella mätningar Programvaran finns installerad i två redundanta servrar. All rådata lagras. Webbportal CDMD Automatiska mätningar och kameror Driftdator - DC

Klientdator Conwide Damm Manuella mätningar Programvaran finns installerad i

10 Damm K-klass Kont. läckage Kont. vst-rör Manuella vst-rör Kameror Sättning s/rörelse -dubb Portryck Väderstation Sprickmätning Grytfors ** 1+ X X X X X X X Rengård 1 X X* X X X X X* X Båtfors 1 X X X X Finnfors 1 X X X X Granfors 1 X X X X X Krångfors 1 X X X X X X Selsfors 3 X X X Petiknäs 3 X* X Hednäs 3 X X Sikfors 2 X* X X X X X Rickleån 3 X Öreälven 3 X X Bureälven 3 X X Not. *Installation/projektering pågår SKAB:s dammbestånd - Övervakning Not** Optiska kablar installerade i krön och dammtå damm1 och 2, avläses vart 3.e år Rondning X

X* X X X X X* X Båtfors 1 X X X X Finnfors 1 X X X X Granfors 1 X X X X X Krångfors 1 X X X X X X Selsfors 3 X X X Petiknäs 3 X* X

11 Mätutvärdering och validering

12 Aktiviteter i utvärderingsrutinen Aktivitet Kvalitétskontroll Kontroll av kortsiktig trend Kontroll av långsiktig trend Mätutvärdering Fördjupad mätutvärdering Typiska frågor som ska besvaras Är de mätvärden som samlas in korrekta? Plötslig förändring? OBS förutom larm. Följer mätningen den förväntade trenden? Beter sig konstruktionen som förväntat? Mäts rätt variabler på rätt plats? Frekvens Daglig eller direkt efter utförd mätning Några gånger per vecka Månadsvis till kvartalsvis Årlig Vid FDU eller vid särskilda behov.

OBS förutom larm. Följer mätningen den förväntade trenden? Beter sig konstruktionen som förväntat?

13 Kvalitétskontroll av mätvärden Är de mätvärden som samlas in korrekta? Mätfel Mätbortfall Frysningar i dränage Larmprov av givare Kontroll av kontinuerlig mätningar dagligen och manuella efter mätning. Periodiska kontroller av kontinuerliga mätningar på anläggningen Larmprov av givare för läckagemätning.

kontinuerlig mätningar dagligen och manuella efter mätning.

14 Kontroll av kortsiktig trend Har någon plötslig förändring skett? Troliga orsaker: Regn? Snösmältning? Koppling mellan visuell bild av läckage och mätvärde. Kraftigt ökat läckage genom dammen => handlingsplan för läckage.

Koppling mellan visuell bild av läckage och mätvärde.

15 Kontroll av långsiktig trend Sker någon förändring av eventuella säsongsvariationer? Databehandling för att enklare se trender. Även långsamma förändringar ska upptäckas. Figuren ovan visar vattenstånd Figuren ovan visar rörelser Figuren ovan visar läckage

16 Mätutvärdering Sammanställning av alla mätningar Är nivåerna normala med avseende på konstruktionens utformning? Förväntade trender? Korrelation mellan olika variabler? Tidigare aktiviteter värdefulla för sammanställning. Nya ögon vid Fördjupad inspektion

Förväntade trender? Korrelation mellan olika variabler?

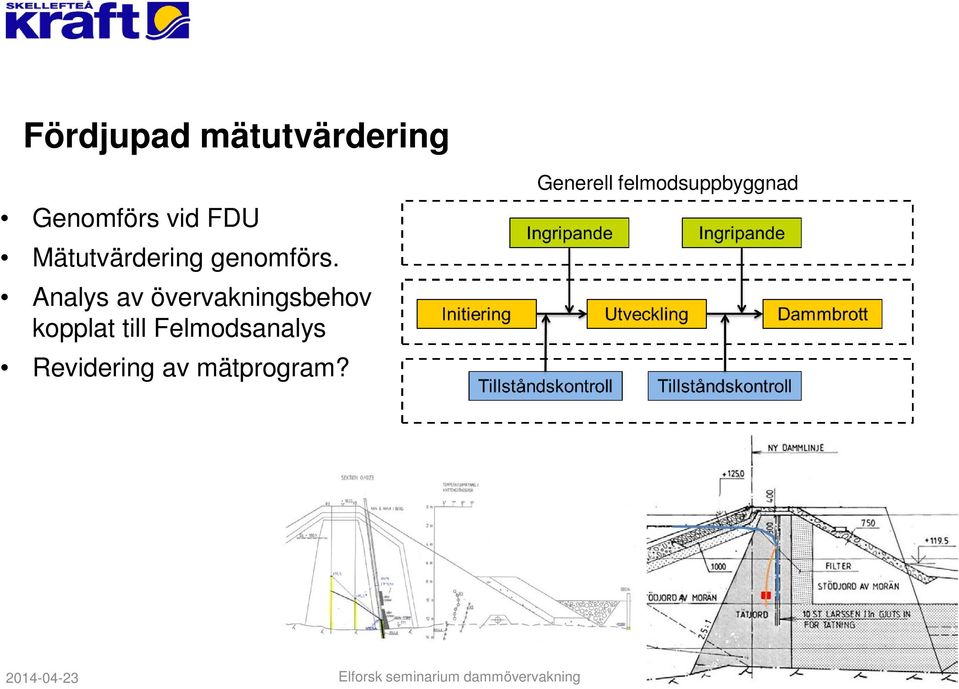

17 Fördjupad mätutvärdering Genomförs vid FDU Mätutvärdering genomförs. Analys av övervakningsbehov kopplat till Felmodsanalys Revidering av mätprogram? Generell felmodsuppbyggnad

18 LARM!

19 Vad kan hända/gå fel. Hur agera? Kontroll/ingripande åtgärd Utveckling av fel Initiering Utveckling Dammbrott/ allvarlig skada Övervakning/tillståndskontroll LARM - från mätn./övervakning

20 Larm vid manuell avläsning i VST-rör Driftteknikern mäter i rör nedströmsfilter Conwide-larmgräns överskrids Kontroll = ny mätning Intilliggande mätrör? Läckage? Informera DSS DSS utreder tänkbar orsak med DS Ny mätfrekvens? samråd med DS

ny mätning Intilliggande mätrör? Läckage?

21 Larm från rör med tryckgivare Rutin. Larm till DSS och DS som SMS/E-post Där visas: Datum o Tidpunkt Vilket rör som larmat Bild aktuell dammdel, Bild på närmaste mätöverfall Diagram på läckagevärde och VST-nivå DS kan därefter samråda med DSS om ev. åtgärder

22 DC Åtgärdsplan vid läckagelarm Thomsonbrunn med nivåmätning. Larm på DC (SCADA) Larm till DS och DSS (SMS/E-post) DC/KI kontroll: bildvisning för aktuellt mätöverfall (databas) DC/KI kontroll: stigande värde? grumling? utläckage dammtå? Om: misstanke kalla ut vakthavande drifttekniker med högsta prioritet DC: Tar fram och dokumenterar historik för mätöverfallet. Dokumentera händelseförloppet Kontakt med Drifttekniker på plats DS nu på DC med driftledning: avsänkning av magasinet? Fyll i formuläret enl. åtgärdsplan, delge DS uppgifterna. Handlingsplan D i den Interna Beredskapsplanen

23 VH Drifttekniker Åtgärdsplan vid läckagelarm Larmvärde överskridet- = grumling = misstänkt skada. Utkallad av DC Kontrollera DC-uppgifterna, grumling i mätöverfall? Återrapportera till DC Kontrollera vid grumling om DSS/DS kunnat nås. Kontroll damm och dammslänt.utströmning? Om ja: DSS kallas ut på plats, kontakt DS Rådgör med DC, DSS och DS om ev. åtgärder Avsänkning av magasin? Annan åtgärd?

24 Läckagelarm via E-post från CDMD Th1C sekt. 0/275-0/380 Grytfors Kraftstation(NK27) -> Th1C ( 0.41 l/sek ) Kamera Th1C Damm 1 Larm historik: Tidpunkt Text Notering :16:17 Th1C sekt. 0/275-0/380 ev. notering :01:30 Th1C sekt. 0/275-0/380 ev. notering :34:24 Th1C sekt. 0/275-0/380 ev. notering :22:57 Th1C sekt. 0/275-0/380 ev. notering :10:33 Th1C sekt. 0/275-0/380 ev. notering :58:13 Th1C sekt. 0/275-0/380 ev. notering :21:19 Th1C sekt. 0/275-0/380 ev. notering :35:17 Th1C sekt. 0/275-0/380 ev. notering :15:12 Th1C sekt. 0/275-0/380 ev. notering :02:39 Th1C sekt. 0/275-0/380 ev. notering. Kvittera Larm CDMD Aktuell driftstatus

25 Test av givare o larmfunktion i Thomsonbord 6 ggr/år Grumligt efter test. MJn

26 Våra erfarenheter Ett bra datahanteringssystem ger bra förutsättningar. Utvärdering underlättas av förarbete. Larm ska ge tidig varning Kameraövervakning ett bra stöd Intrimning larmgränser tar tid Drifttekniker bör övas i rutiner Arbetet är präglat av ständiga förbättringar. SwedCOLD

27 Elforsk seminarium dammövervakning
