StoVentec Arbetsanvisning Underkonstruktion av vägghållare och T-profiler. Fasad Ventilerade fasadsystem

Transkript

1 StoVentec Arbetsanvisning Underkonstruktion av vägghållare och T-profiler Fasad Ventilerade fasadsystem

2 Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i denna broschyr enbart är allmänna förslag och detaljer beskrivs endast schematiskt och avser deras grundläggande funktion. Inga exakta mått inkluderas. Ansvaret att kontrollera tillämplighet och fullständighet ligger uteslutande hos utförande led/kunden vid respektive byggprojekt. Angränsande byggnadsdelar framställs enbart schematiskt. Alla riktlinjer och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna och utgör ingen bygg-, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Denna broschyr presenterar några av våra aktuella detaljer. Flera generella Sto-detaljer finns tillgängliga. Detaljlösningar för specifika projekt kan tas fram på begäran. Allmänna hänvisningar

3 Innehåll Systeminformation Översikt systemuppbyggnad 4 Systembeskrivning 4 Allmänna anvisningar 5 Hantering 5 Systemuppbyggnad 6 Systemsektioner 7 Installationsföreskrifter 7 Systemuppbyggnad Underkonstruktion/isolering 8 Sockelanslutning 8 Uppmätning vägghållare 0 Montering av vägghållare Montering isolering Montering vertikal T-profil Krav vertikal T-profil 3 Ventecskivor 4 Montering Ventecskivor 4 Detaljutformningar Sockel 7 Sockelutformning 7 Montering Sockellist 7 Montering luftnings- och kantskyddsprofil 8 Hörnutformning 9 Ytterhörn StoVentec fasad 9 Innerhörn 0 Fasadavslutning 0 Fasadavslutning 0 Fönster och dörrar Fönsterbleck Fönstersmyg Fönstersmyg, översmyg 3 Systemfogar 4 Dilatationsfogar 4 Förstärkning 5 Detaljframställning 5 Ytbehandling 6 Heltäckande armering 6 Slutbeläggning 6 Innehållsförteckning 3

4 Översikt systemuppbyggnad Systembeskrivning StoVentec Fasadsystem på massivt underlag med underkonstruktion av rostfritt stål/aluminium se sidan 6. StoVentec Fasad kan med gott resultat användas både vid nybyggnad och vid renovering. Systemet erbjuder en snabb och högvärdig lösning med fogfri yta, speciellt för fuktiga och extrema underlag. Genom systemets ventilation förblir murverk och isolering varaktigt torrt, skyddat och funktionsdugligt. Den flerskiktiga uppbyggnaden kan även ge en förbättrad ljudisolering. Därtill erbjuder systemet gränslösa möjligheter till färg- och ytgestaltning. Översikt StoVentec Fasad Underkonstruktion Isolering 3 Bärskiva 4 Grundputs 5 Armering 6 Slutbeläggning Användning Egenskaper Utseende För renovering och nybyggnad. Använding enligt nationella byggföreskrifter På alla väggunderlag: Betong, murverk (kalksandsten, tegel, lättbetong), lättväggar (stål, trä) Jämnar ut ojämnheter vid användning av flexibel underkonstruktion Utvändigt Variabla underkonstruktioner med träläkt, stålprofil eller vägghållare och T-profil i stål/aluminium Den ljudisolerande effekten beror på bakomliggande vägguppbyggnad Valfri isoleringstjocklek bakom systemet, ger det önskade isoleringsvärdet Hög väderbeständighet Obrännbar/begränsat brännbar Brandgodkännande enligt EN ISO 350- klass A-s, d0 för StoVentec R Classic klass A-s, d0 för StoVentec R Mineral Mycket hög spricksäkerhet Tål hög mekanisk belastning Motståndskraftig mot mikroorganismer (alg, svamp) StoVentec R (R = Render) Organisk, silikonharts och mineralisk puts Brytbar enligt StoColor System Ingen begränsning av ljusreflektansfaktorn vid organisk beläggning StoDeco Profil StoDeco Kvaderputs StoVentec S (S = Stone) Natursten StoVentec C (C = Ceramic) StoSilt Cera (dekorationstegel) Keramik StoVentec M (M = Mosaic) Glasmosaik StoVentec G (G = Glass) Yta av härdat glas Resistent, slät yta låga underhållskostnader beträffande rengöring Ingen synlig infästning Högvärdigt utseende Blank yta med djupverkan Hög färgtonsmångfald RAL-färgtoner, screentryck, logos etc Ingen begränsning av ljusreflektansfaktorn Applicering Godkännanden Rationell applicering med StoSilo Maskinteknik Omfattande detaljlösningar Snabb montering Rundade former är möjligt, beror på slutbeläggning Tillämpliga europeiska och/eller nationella godkännanden gäller 4 Översikt systemuppbyggnad Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

5 Allmänna anvisningar Hantering Allmänna anvisningar gällande utförande och projektering Enkel hantering, kapning av Ventecskivorna Arbetsanvisningen gäller som underlag för planering och genomförande av fasadbeklädnad. Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i beskrivningen enbart är allmänna förslag. Detaljer beskrivs endast schematiskt och avser deras grundläggande funktion StoVentec Fasadsystem monteras som en luftad fasadbeklädnad. Systemet innehåller bl a den putsbärande skivan, StoVentec Fasadskiva, infästningar för skivan till bakomliggande regler av trä, stål eller aluminium. Även detaljer finns att tillgå. Underkonstruktionen skall inom ramen för projektplanering statiskt beräknas för vindlaster som gäller. Vid behov skall även bärkraften och stabiliteten av underlaget kontrolleras. Alla ritningar och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna. Dessa utgör ingen bygg, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Märk upp skivor som skall kapas. Skär igenom väven på framsidan med hjälp av linjal och kniv. 3 Bryt skivan i snittet. 4 Skär av väven på baksidan. 5 Slipa kanterna på skivan med grovt sandpapper eller surf för att uppnå ett bra resultat vid montering. Skivorna monteras utan mellanrum i skarven. Tips Vid användning av hand- eller cirkelsågar skall skär med hårdmetall användas. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Allmänna hänvisningar 5

6 Systemuppbyggnad med underkonstruktion av vägghållare och T-profiler Underkonstruktion Underkonstruktion bestående av väggfästen i rostfritt stål och aluminiumprofiler. Förankring med godkända infästningar på bärande underlag. Isolering Isolering anpassad för ventilationsspalter. 3 Putsskiva.StoVentec Fasadskiva StoVentec Fasadskiva tillverkad av glasgranulat med dubbelsidig vävarmering, mm tjocklek, storlek 00 x 800, 50 x 900, 400 x 00, 600 x 50. Vikt ca 6 kg / m. 4 Grundputs StoArmat Classic, StoLevell Classic eller Sto Armeringsputs, organisk, cementfri, färdigblandad grundputs. Alternativ StoPrimer och StoLevell Evo eller Sto Systemputs (mineralisk grundputs). 5 Armeringsväv Sto Glasfiberväv alkalibeständig glasfiberväv som uppfyller de högsta kraven beträffande sprickbildning och slagtålighet. Alternativ: Sto AES Armeringsväv skydd mot elektrosmog, som avskärmning och armeringsväv. Mellanskikt: StoPrep Miral (enbart vid mineralisk grundputs, visas inte) Fyllig, pigmenterad, mineralisk primer 6 Ytputs: StoLotusan K/MP, StoSilco K/R/MP, Stolit K/R/MP Organisk och silikonhartsbunden, cementfri, färdigblandad ytputs. Färgsättning enligt StoColor-system. Alternativa ytskikt: keramiska plattor, glasmosaik, natursten : Frostbeständigt, limmas på den grundputsade och armerade Ventecskivan, för varierande designalternativ. Dessa material får endast användas i kombination med primer och mineralisk grundputs. 6 Systemuppbyggnad med underkonstruktion av vägghållare och T-profiler Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

7 Väggsektion Installationsföreskrifter Förutsatt tillräckligt bärande underlag kan Ventec-fasadens underkonstruktion och aktuella infästningar beräknas med hänsyn till statik/ vindlaster på det aktuella projektet. Sto Vägghållare och T-profiler är en idealisk underkonstruktion för underlag med stora ojämnheter där man lätt kan justera underkonstruktionen till ett plant resultat. Dörrar, fönster etc. skall vara monterade före fasadsystemet. Hänsyn skall tas till tillräckligt utsprång för t e x taksprång. Toleranser skall bestämmas och nödvändiga storlekar på väggfäste preciseras. Inom ramen för projektet skall utförandet av StoVentec-fasaden följa systembeskrivningar och godkännande. Detaljskisser kan vara till hjälp för att lösa projektspecifika detaljer och anslutningar. Info h = luftspalt och 0 mm h 50 mm enligt DIN 856- Inom ramen för systemplanering väljs h till minst 30 mm E = systemets skikttjocklek Fler system- och detaljritningar för fasad finns på Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Väggsektion 7

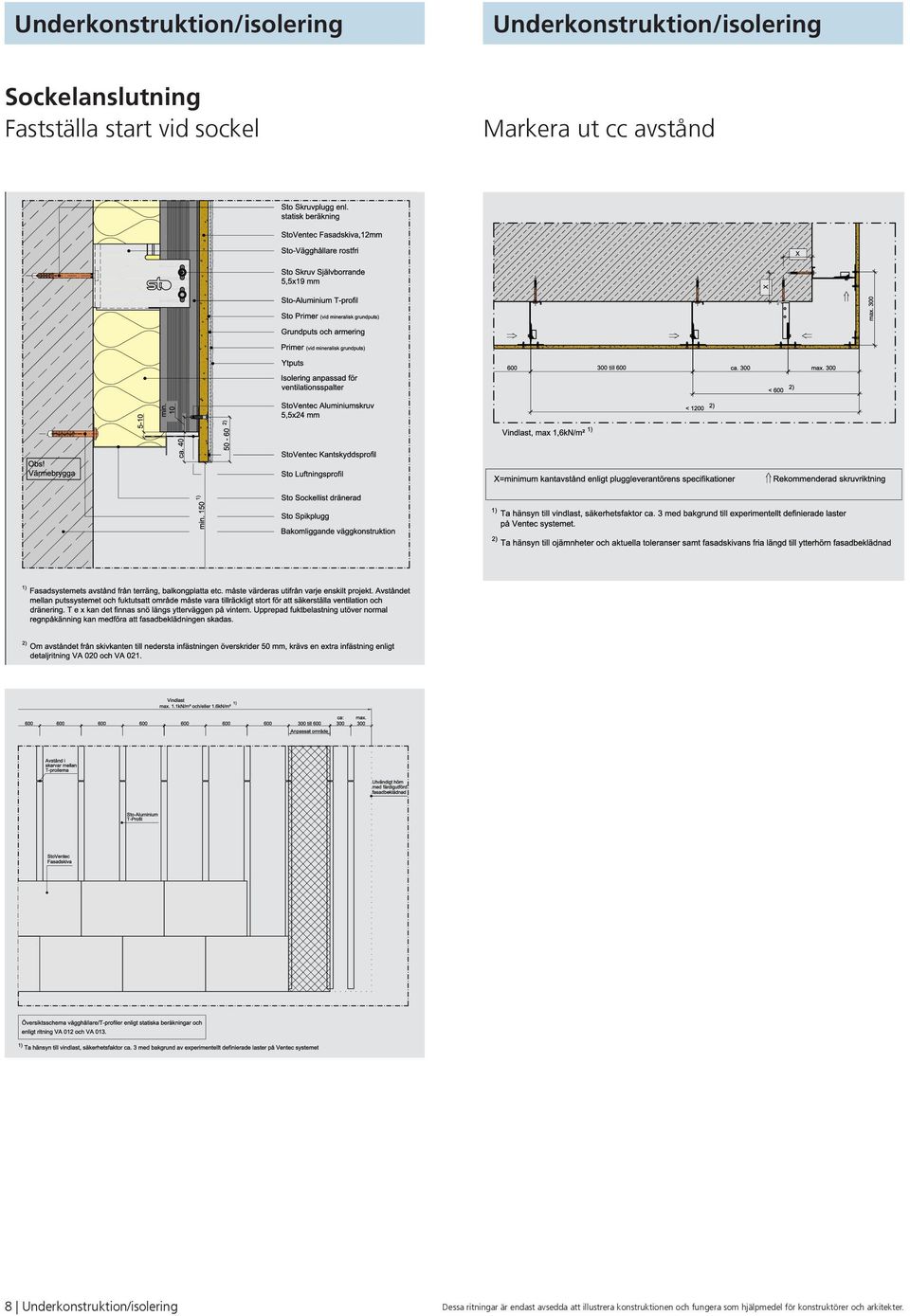

8 Underkonstruktion/isolering Sockelanslutning Fastställa start vid sockel 8 Underkonstruktion/isolering Underkonstruktion/isolering Markera ut cc avstånd Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

9 Underkonstruktion/isolering Underkonstruktion/isolering Fasadområden med vindlast upp till,6 kn/m² De vertikala profilerna ska monteras med 600 mm cc vid vindlaster upp till,6 kn/m² och med 400 mm cc avstånd vid vindlaster från,6 kn/m² upp till,6 kn/m². Markera vägghållarnas avstånd med start från Ventec-fasadens färdiga ytterhörn. Andra raden av vägghållare märks ut på väggen i anslutning till Ventecfasadens färdiga ytterhörn. Från andra raden vägghållare skall avståndet till ytterhörnet vara max 600 mm respektive 400 mm. Därefter märks den första raden med vägghållare och avståndet till ytterhörn skall vara max 300 mm. Ta hänsyn till pluggleverantörens specifikationer gällande pluggkantsavstånd vid montage av den första vägghållaren från befintliga ytterhörn. Vidare monteras vägghållarna med 600 mm respektive 400 mm cc avstånd. Längdtoleranserna på fasaden tas upp mellan andra och tredje vägghållaren på motsatshörn. På andra och tredje T-profilen placeras vid den senare skivmonteringen Ventecskivornas vertikala skarvar. Montera T-profiler i ytterhörnen och mät in rätt avstånd mellan vägg och T-profil. Montera resterande profiler med märksnöre eller laser. Vid fältbegränsningar eller dilatationsfogar kan extra T-profiler bli nödvändiga. Projektera dessa innan montaget av vägghållare startas. Tips Det rekommenderas att profilavstånden (vertikallinjerna) och inte pluggavstånden markeras på underlaget. Vid fönster- och övriga systemanslutningar samt vid innerhörn ska extra T-profiler monteras, detta för att säkerställa att skivorna kan infästas ordentligt. Varje enskild Ventecskiva ska skruvas fast vid minst två T-profiler. De angivna vindlastgränserna håller en tredubbel säkerhet med hänsyn till experimentella tester på StoVentec-skivor. Vindlasterna ska följa DIN 055-4: och Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Underkonstruktion/isolering 9

10 Underkonstruktion/isolering Uppmätning vägghållare Märk ut vertikal linje på fasaden där vägghållarna skall vara placerade. Mät upp avståndet mellan vägghållare längs hela vertikallinjen. Fäst- och glidpunkt placeras enligt beräkningsunderlag/statiska beräkningar för objektet. Överför uppmätningen horisontellt på hela fasaden med märksnöre. Uppmärkningen horisontellt skall vara i centrum på vägghållaren. 3 Märkning för borrning av hål förskjuts 0 mm från den vertikala centrumlinjen. Tips Det är lämpligt att montera profilerna från ytterhörnet och inåt, detta för att underlätta fastsättningen av infästningarna. Markera T-profilernas placering på väggen. 0 Underkonstruktion/isolering Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

11 Underkonstruktion/isolering Underkonstruktion/isolering Montering av vägghållare Montering isolering Mät ut var hålen skall borras och borra hål enligt pluggleverantörens specifikationer så diameter och borrdjup blir korrekt, glöm ej att blåsa rent hålen. Placera vägghållaren och montera pluggen. Glöm ej att placera glidpunkt och fästpunkt på rätt ställe. 3 Justera hållarna så de blir lodräta. 4 Dra åt pluggen så att pluggkrage och vägghållare har full kontakt. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Underkonstruktion/isolering

12 Underkonstruktion/isolering Underkonstruktion/isolering Montering isolering Montering vertikal T-profil Montera isoleringen innan de vertikala T-profilerna monteras. Skivorna sätts utan mellanrum i skarvarna. Skär ett snitt över vägghållaren och tryck in isoleringen över vägghållarna. Är avståndet 600 mm mellan vägghållaren kan med fördel isoleringen monteras stående då isoleringen passar mellan dessa. Möjliga konstruktioner för vindlaster upp till, kn/m² Montera isoleringen utan mellanrum till den befintliga väggen, detta för att förhindra luftcirkulation mellan isolering och vägg. Vid behov kan antalet plugg behöva ökas, beroende av underlagets jämnhet och isoleringens formstabilitet. Montera inga pluggar i linje med T-profilen om mellanrummet är mindre än 60 mm mellan Ventecskiva och isolering. Fasadkonstruktion för vindlaster upp till,6 kn/m² Underkonstruktion/isolering Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

13 Underkonstruktion/isolering Underkonstruktion/isolering Krav vertikal T-profil Tips För varje fasadyta ska den första och sista raden med T-profiler riktas in lodrätt och monteras på vägghållaren enligt statiken. Innan detta utförs, måste fasaden bedömas med hänsyn till ojämnheter, så att avståndet till fasadbeklädnaden säkras. Därefter ska snöre användas för inpassningen av återstående profiler. Alternativt kan en laser användas. Infästning av T-profilerna till vägghållarna sker med Sto Skruv, självborrande 5,5 x 9 cm. Vid användning av aluminium-/nironitar måste lämpliga nittänger och nitningsverktyg användas för att säkerställa en säker montering av T-profilerna. Skär en skåra i isoleringen när ventilationsspalten mellan Ventecskiva och isolering är mindre än 50 mm. Kapa T-profilen vid behov. Standardlängden är 3000 mm. Tryck fast profilen i vägghållarna och rikta in den efter märksnöret. Krav för vertikal T-profil enligt systemgodkännande: Materialtjocklek,5 eller mm Aluminiumlegering EN AW 6063 enligt DIN EN 755- (draghållfasthet R m 45 N/mm², sträckgräns R P 0, 95 N/mm²) Sto-Aluminium-T-Profil: 90 x 5,7 x,7 mm Maximal längd T-profil 3 m Vid vindlaster upp till, kn/m² är det maximala vertikala avståndet mellan vägghållarna, m, vid vindlaster mellan, och,6 kn/m² är avståndet maximalt 0,8 m Tillåten utböjning av vägg l/300 Placering av fästpunkt i mitten av T-profilen eller högst,5 m från profilände Fixering av T-profil i vägghållare måste utföras enligt de statiska beräkningarna. 3 Fäst in profilen genom de förstansade hålen i vägghållaren antingen med självborrande rostfri skruv eller blindnit avsedd för ändamålet. På fästpunkten infästes profilen i de runda hålen och på glidpunkten genom de ovala hålen. I de ovala hålen placeras infästningen centralt i hålet. 4 Säkerställ att mellanrummet i skarven av T-profilerna blir 0-5 mm. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Underkonstruktion/isolering 3

14 Ventecskiva Ventecskiva Montering Ventecskivor Produkttips StoVentec skiva Fästschema StoVentec skiva 00 x 800 x mm, vindlast upp till,6 kn/m² Skivmått format: 800 x 00 x mm 900 x 50 x mm 00 x 400 x mm 50 x 600 x mm Produkttips StoVentec Aluminiumskruv 5,5 x 4 mm, rostfri, för underkonstruktion av aluminium T-profiler Antal skruvar *) : Vindlaster upp till, kn/m², cc avstånd T-profil 600 mm: minst st/m² Vindlaster upp till,6 kn/m², cc avstånd T-profil 600 mm: minst st/m² Vindlaster upp till,6 kn/m², cc avstånd T-profil 400 mm: minst 9 st/m² *) konstruktionsmässigt, t.ex. vid extra vägghållare, T-profilskarvar samt detaljformning, kan antalet skruvar per m² behöva ökas. Info Ventecskivor ska monteras i förband med täta skivskarvar, inga kryssfogar ska bildas. Vertikala skivskarvar skall alltid ske på T-profil. I det undre och övre systemavslutet erfordras en extra skruv för att styrka kanten (återgett i rött). 4 Ventecskiva Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

15 Ventecskiva Ventecskiva Fästschema StoVentec skiva 00 x 800 x mm, vindlast upp till,6 kn/m² Förskjutning T-profilskarv/horisontell skivskarv Info Ventecskivor ska monteras i förband med täta skivskarvar, inga kryssfogar ska bildas. Vertikala skivstötar skall förses med minst en profilaxel. I det undre och övre systemavslutet erfordras en extra skruv (återgett i rött) vid skruvkantsavstånd på 60 mm. Info Mellan den horisontella skivfogen och skarven i den vertikala T-profilen skall ett vertikalt avstånd på minst 00 mm hållas. Det skall säkerställas att Ventecskivorna över och under skivskarven på varje T-profil är fäst med minst tre skruvar, eventuellt behövs extra skruvar (återgivna i rött). Vid behov skall en horisontell skivremsa med en höjd på 400 mm monteras i beklädnaden. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Ventecskiva 5

16 Ventecskiva Ventecskiva Viktig anvisning Dra skruvarna jämnt 5 Skär igenom väven på framsidan med hjälp av linjal och kniv. Använd snörslå och markera överkanten för den första skivraden, var noga med att linjen blir vågrät. Ta hänsyn till att skivorna bör sticka ut ca 40 mm under T-profilen för att underlätta monteringen av kantskyddsprofilen. Montera första skivan efter snörslån och var noga med att skivan inte glider ner. De vertikala skarvarna skall placeras i mit ten av T-profilen. 6 Bryt skivan i snittet. Montera StoVentec Aluminiumskruv genom Ventecskivan in i T-profilen så att de blir plana med skivytan, skruvarna monteras utan förborrning. Skruvarna placeras enligt schema för gällande vindlast. För att undvika att skivorna blir sneda ska skruvningen börja i ett skivhörn eller i mitten på en skiva. Skivorna skall monteras dikt an mot varandra. 7 Skär av väven på baksidan. 3 Skivan pressas mot T-profilen medan den skruvas fast. Varje Ventecskiva ska skruvas färdigt innan nästa monteras detta för att säkerställa stabiliteten. Varje skiva måste fästas i minst vertikala T-profiler Över skarven av T-profilerna skall skruvar monteras på båda sidor av skarven enligt schema. 8 Slipa kanterna på skivan med grovt sandpapper eller surf. 4 Märk upp skivor som skall kapas. Tips Vid användning av hand- eller cirkelsågar skall skär av hårdmetall användas. 6 Ventecskiva Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

17 Sockel Sockel Sockelutformning Montering sockellist Sockelanslutning Fastställ sockelhöjden innan monteringsarbetet påbörjas, och markera den med snörslå. Eventuell sockelisolering monteras enligt Sto Scandinavias särskilda specifikationer. Täta anslutningen mellan sockellist och sockelisolering med fogband. Info För runda fasader används Sto Sockellist rund i underkant av isoleringen. Sockelanslutning värmebryggsfri 3 Montera Sto Sockellist Dränerad motsvarande isoleringens tjocklek. Den skall monteras vågrät och skall ligga direkt an mot väggen. Ojämnheter på väggen skall jämnas ut med Sto Distansbrickor. Sockellisterna monteras med spikplugg eller annan infästning med ett cc avstånd på ca 300 mm. 4 Montera alltid infästningar i de yttersta hålen av sockellisten. Listen monteras med ca 3 mm mellanrum, använd Sto Sockellisthållare för att säkerställa mellanrummet. 5 I hörn skall listen giras så den passar, låt framkanten av listen vara hel. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sockel 7

18 Sockel Sockel Montering luftnings- och kantskyddsprofil Produkttips Sto Luftningsprofil alu Luftningsprofil vid systemavslut för att skydda mot insekter och smådjur. Mått 30 x 40 mm eller 40 x 00 mm 4 Luftningsprofilen fästs med den undre skruven genom att Ventecskivan skruvas fast mot T-profilen. Skivan får sticka ut 0-40 mm under T-profilen. Produkttips StoVentec Kantskyddsprofil List för att skydda avslutskanter vid t ex fönster eller sockelavslut. Kan användas horisontellt eller vertikalt. 5 Kantskyddsprofilen monteras på underkant av Ventecskivan. Avstånd mellan sockellist och T-profil skall vara 5 0 mm. 6 Vid skarvning av kantskyddsprofilerna överlappas väven 00 mm. Slitsa isoleringen i underkant av T-profil så luftningsprofilen kan stickas in i isoleringen. 7 Profilerna monteras med ca mm mellanrum, fogen fylls ut med fogmassa StoSeal F Luftningsprofilen monteras innan skivmontaget och monteras så den kommer in i den slitsade isoleringen. Profilen måste vara minst 0 mm bredare än ventilationsspalten. 8 Sockel Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

19 Hörnutformning Hörnutformning Ytterhörn StoVentec fasad Ytterhörn StoVentec fasad 4 Justera in och montera Ventecskiva på den andra fasadytan. Skivorna skruvas fast i både T-profil och L-profil. 5 Mät upp den utstickande delen av Ventecskivan. Montera L-profiler på den utstickande delen av Ventecskivan, profilerna skruvas fast genom skivan. Måttet från L-Profil till centrum T-profil får max vara 300 mm. (se ritning VA 00, ovan) 6 För över måttet på framsidan. L-profilerna ska monteras utmed hela hörnet, profilerna får inta vara längre än 3 meter. 7 Skär längs den markerade linjen och bryt av Ventecskivan. 3 Säkerställ så att L-profilerna kommer i linje med T-profilerna på den andra fasadytan. 8 Vid behov slipas skivkanten med sandpapper eller surformhyvel. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Hörnutformning 9

20 Hörnutformning Fasadavslutning Innerhörn Fasadavslutning Innerhörn StoVentec fasad Fasadanslutning under pulpettak Montera Ventec fogband på skivans kant där den stöter samman mot den andra skivan i innerhörnet. Efter montering av de översta Ventecskivorna monteras toppkantsprofil på den översta kanten. Tryck in Ventecskiva i hörnet och skruva fast den i underlaget med skruv. Där fogbandet är monterat skall sedan en friskärning göras genom hela putsskiktet. Som alternativ kan toppkantsprofilen monteras på skivan innan denna monteras. När nästa skiva skall monteras trycker man då in skivan i den utskjutande delen av profilen. Skarvarna på profilerna skall förskjutas minst 00 mm ifrån skarvarna i skivan. Tips Som ett alternativ till StoVentec Toppkantprofil kan Sto Takluftningsprofil användas. 0 Fasadavslutning Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

21 Fönster och dörrar Fönster och dörrar Fönsterbleck Anslutning fönsterbleck StoVentec-skivor måste ritsas på sidan av fönsterblecket för att få perfekt passform, skäras ut och förseglas med StoVentec Fogband. För utskärning av Ventecskivorna kan Sto-profilsåg användas. Fäst Sto-Toppkantsprofil som övre systemavslut under fönsterblecket på Ventecskivans överkant (se avslutning pulpettak). Tips Som ett alternativ till StoVentec Toppkantprofil kan Sto Takluftningsprofil användas. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fönster och dörrar

22 Fönster och dörrar Fönster och dörrar Fönstersmyg Fönstersmyg, stor smyg Vid behov kompletteras fönstersmygen med isolering. Isoleringen kan antingen klistras eller fästas bakom L-profilen. Om Ventec-skivan skall klistras fast till isoleringen, förutsätts smygisolering typ EPS. Alternativt fästs Ventec-skivan mekaniskt till L-profilen innerst i smyget (enligt ritningen). StoVentec Fogband måste fästas på fönsterblecket innan smygplattan monteras. Info För fackmannamässig tätning och montering av fönster och dörrar skall riktlinjerna enligt AMA 07 beaktas. 3 Den vertikala Sto-Aluminium-L-Profilen skall som hörnvinkel ytterst på smyghörnet, riktas in lod-och vågrätt med utgangspunkt i planlagd avslutning mot karm, L-profilen fästs på baksidan av Ventecskivan med StoVentec Aluminiumskruv. 4 StoVentec-skivan skärs till som smygskiva och monteras med fogband mot fönsterkarm. Sedan skall smygskivan fästas med StoVentec Aluminiumskruv i L-profilen. Utskjutande fasadskiva skall skäras till enligt beskrivningen Ytterhörn StoVentec fasad (se sidan 9 bild 7/8) och skivkanten skall slipas. Fönster och dörrar Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

23 Fönster och dörrar Fönster och dörrar Fönstersmyg, översmyg Som underlag till Ventecskivan i överkant smyg används tillpassade bitar av T-profiler. Dessa monteras horisontellt och fästs i den vertikala T-profilen med st skruvar 5,5 x 9 mm. Fönstersmyg Ventecskivan måste skäras till som smygskiva. Vid tillskärning måste man beakta bakre luftspalten för att säkra systemventilationen. Alternativt skall StoVentec Takluftningsprofil monteras i stället för kantskyddsprofilen. För att producera en luftspalt i översmygen som öppen skuggfog skall en kantskyddsprofil monteras på framsidan av smygskivan. 3 Bredden på luftspalten skall vara minimum 0 mm. Ventecskivan fästs till T-profilen och limmas mot smygisoleringen. Alternativt används L-profil inne i smyget (se ritning s ), och smygskivan fästs med skruv innerst i smyget. 4 Efter montering av smygskivan anpassas Ventecskivan i front (på fasaden över fönster). Skivkanten slipas vid behov. 5 Som nedre avslut av fasaden monteras en kantskyddsprofil. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fönster och dörrar 3

24 Systemfogar Systemfogar Dilatationsfogar Dilatationsfogar Dilatationsfog typ E, konstruktiv dilatationsfog Dilatationsfog typ sluten Dilatations- eller fältsbegränsningfogar Finns dilatationsfogar i den underliggande väggkonstruktionen skall dessa föras ut i Ventecsystemet. När Sto-Glasmosaik, Sto Natursten, StoSilt Cera eller andra keramiska beklädnader används skall dilatationsfogar utföras. Maximal fältstorlek 6m x 3,5 m. Vid fogar skall fog bredden anpassas till förväntade deformationer och hela systemet inklusive den bärande konstruktionen separeras helt. Vid lodräta fogar skall det alltid monteras vägghållare på båda sidor om fogen. 4 Systemfogar Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

25 Förstärkning Förstärkning Detaljframställning Info Vid mineraliskt putssystem skall hela ytan på Ventecskivan behandlas med Sto Primer, innan putsarbetet påbörjas. 3 Montera StoVentec Kantskyddsprofil, StoVentec Takluftningsprofil eller StoVentec Toppkantsprofil på änden av Ventecskivan. Applicera rikligt med grundputs bakom väven på skivan. Diagonalförstärkning i anslutning till öppningar Före grundputs och armering utförs diagonalarmering (minst 300 x 50 mm) Diagonalarmeringen skall läggas på ställen som är sprickbenägna, t ex vid utkragande konstruktioner samt hörn vid öppningar (bl a hörn runt fönster och dörrar). Applicera rikligt med grundputs där förstärkningen skall vara och spackla in armeringsväven i den våta putsen. Putsen jämnas ut till en slät yta. Se till att diagonalarmeringen läggs intill hörnet vid öppningen. 4 Spackla in väven i den våta grundputsen. Säkerställ att väven på profilen överlappas minst 00 mm. Det skall alltid finnas våt grundputs bakom varje skikt av väv. Armering av smygar, ytterhörn, innerhörn och kantavslutning på Ventecskiva Applicera rikligt med grundputs där vävvinklen skall sitta och spackla in vinkeln i den våta putsen. Putsen jämnas ut till en slät yta. Vi skarvning av väv eller i innerhörn skall väven ha minst 00 mm överlapp. 5 Vid armering och grundputsning av väggytan skall glasfiberväven överlappa väven på kantprofilen. Använd Hörnslev för få ett jämnt och rakt hörn. 6 Den utskjutande glasfiberväven skärs av vid nedre kanten av kantskyddsprofilen. OBS! Glasfiberväven måste vara helt inbäddad med armeringsbruk, inga fransar av armeringsväv får sticka ut. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Armering 5

26 Ytbehandling Slutbeläggning Heltäckande armering Möjliga ytor Grundputs Grundputs StoLevell Classic, StoArmat Classic, Sto Armeringsputs, Sto Systemputs alternativt StoLevell Evo appliceras manuellt eller med spruta. Putstjockleken varierar beroende på grundputs, se tekniskt faktablad för respektive produkt. Armeringsväven skall sitta i den yttersta tredjedelen av putsskiktet och vara fullständigt inbäddad i grundputs. Mängden grundputs som appliceras på Ventecskivan är beroende av vilken grundputs som används och om det appliceras i ett eller två skikt. Vävapplicering Spackla in armeringsväven i den våta grundputsen. Armeringsväven skall överlappas minst 0 cm åt alla håll. Som ytputs till StoVentec lämpar sig de flesta av Sto:s ytputser, särskilt lämpade är alla cementfria. Mineraliska ytputser kan också användas så länge de överensstämmer med systemgodkännande Z Mineralisk ytputs kräver en mineralisk grundputs (Sto Levell Evo eller Sto Systemputs). För organiska systembehandlingar krävs inga gränsvärden när det gäller ljusreflektion. Mineraliska ytputser kräver en ljusreflekansfaktor under 5%, över detta krävs ett godkännande av Sto Scandinavia. Vid mycket stora och/eller mörka fasadytor skall behovet av rörelsefogar undersökas. Även alternativa dekorativa ytor såsom glasmosaik, natursten eller keramiska ytor kan användas enligt systemgodkännande Z och därmed ge fasader ett unikt utseende. 3 Utstickande armeringsväv skärs av med kniv. Skär av väven noga och snyggt vid smyglister, ytter- och innerhörn. Innan slutlig avjämning av grundputsen skall alla kanter kontrolleras för att se om det finns utstickande vävkanter och i förekommande fall, skall de skäras bort. Stolit Effect med Sto-Terrazzo Effect 3 Stolit Milano 4 4 Eventuellt appliceras ytterligare ett tunt heltäckande lager av grundputs som spacklas ut till en jämn yta. Ojämnheter slipas bort innan applicering av ytputs. StoVentec Glass Mosaic Stolit K 6.0 som spritsputs 5 6 Info Vid mineraliskt putssystem skall en heltäckande applicering med Sto Primer på Ventecskivorna utföras. Lägsta temperatur i luft och underlag vid applicering och under hela härdningstiden är +5 C. Vid användning av QS-produkter är minimitemperaturen + C. Vid kall och fuktig väderlek kan det ta lång tid för grundputsen att härda, speciellt gäller detta StoLevell Classic, StoArmat Classic och Sto Armeringsputs. Var noga med att kontrollera så grundputsen är uthärdad innan ytputsen appliceras. Effetbeläggning: Stolit K 3.0 med Siliciumcarbid F4 Effektbeläggning: Stolit Effect med Sto-Glasperlen 6 Slutbeläggning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

27 Egna anteckningar Egna anteckningar
