1 Navigation Fasad Navigation Isolerat Navigation fasadsystem StoTherm Vario D/D+ Arbetsanvisning

2 Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i denna broschyr enbart är allmänna förslag och detaljer beskrivs endast schematiskt och avser deras grundläggande funktion. Inga exakta mått inkluderas. Ansvaret att kontrollera tillämplighet och fullständighet ligger uteslutande hos utförande led/kunden vid respektive byggprojekt. Angränsande byggnadsdelar framställs enbart schematiskt. Alla riktlinjer och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna och utgör ingen bygg-, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Denna broschyr presenterar några av våra aktuella detaljer. Flera generella Sto-detaljer finns tillgängliga. Detaljlösningar för specifika projekt kan tas fram på begäran. Innehållsförteckning

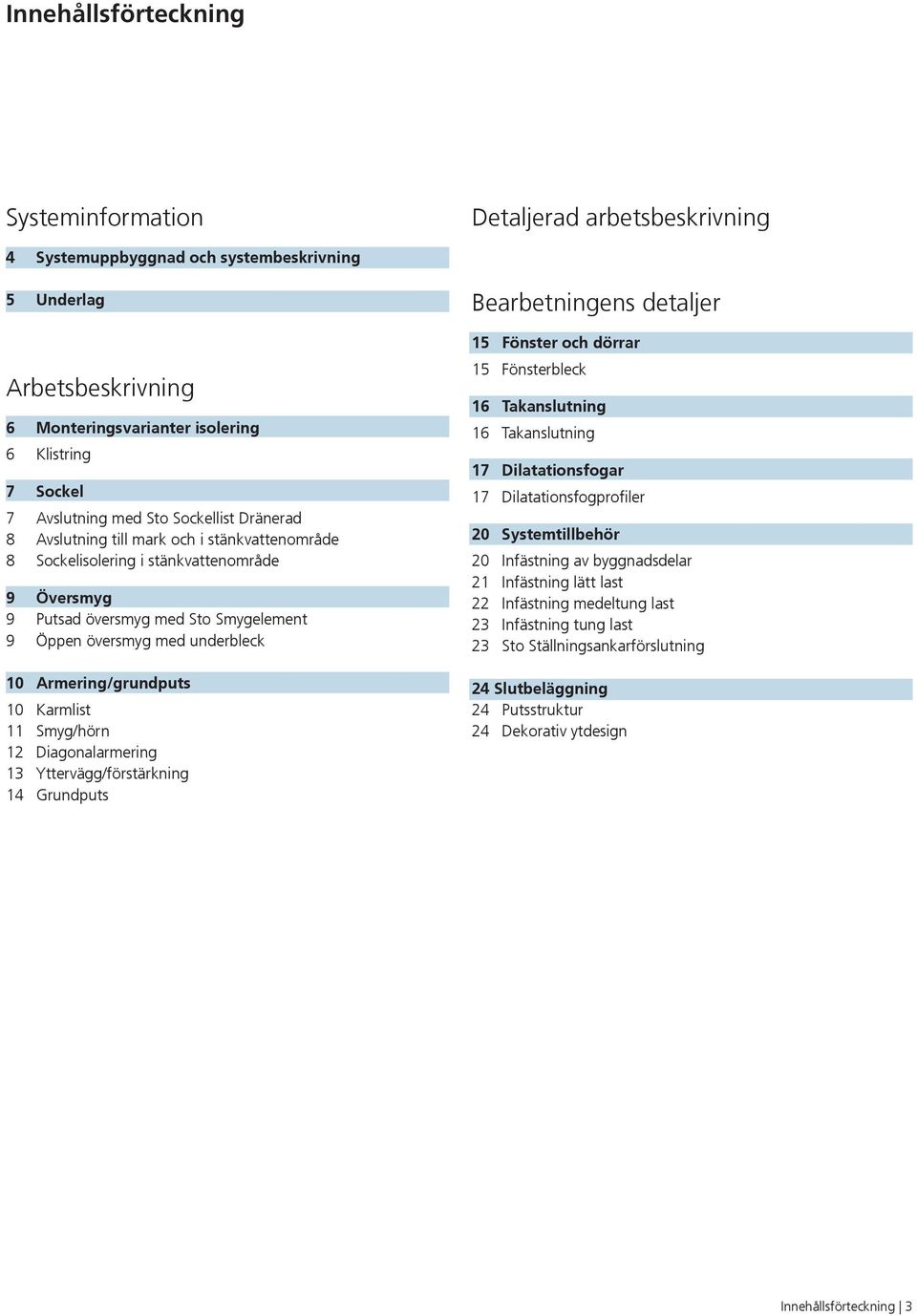

3 Innehållsförteckning Systeminformation Detaljerad arbetsbeskrivning 4 Systemuppbyggnad och systembeskrivning 5 Underlag Arbetsbeskrivning 6 Monteringsvarianter isolering 6 Klistring 7 Sockel 7 Avslutning med Sto Sockellist Dränerad 8 Avslutning till mark och i stänkvattenområde 8 Sockelisolering i stänkvattenområde 9 Översmyg 9 Putsad översmyg med Sto Smygelement 9 Öppen översmyg med underbleck 0 Armering/grundputs 0 Karmlist Smyg/hörn Diagonalarmering Yttervägg/förstärkning 4 Grundputs Bearbetningens detaljer 5 Fönster och dörrar 5 Fönsterbleck 6 Takanslutning 6 Takanslutning 7 Dilatationsfogar 7 Dilatationsfogprofiler 0 Systemtillbehör 0 Infästning av byggnadsdelar Infästning lätt last Infästning medeltung last Infästning tung last Sto Ställningsankarförslutning 4 Slutbeläggning 4 Putsstruktur 4 Dekorativ ytdesign Innehållsförteckning

4 Balkentext/banner Systemuppbyggnad Balkentext/banner Systembeskrivning. StoTherm Vario D+ Tvåstegstätat dränerat fasadisolersystem StoTherm Vario D är den idealiska lösningen för den som önskar ett fuktsäkert system och som vill använda ett lätt isoleringsmaterial med bra isolervärde, god dräneringsförmåga och dokumenterad brandsäkerhet. Isolerskivan Sto-Ignucell Fasadskiva 06 har flera unika egenskaper; den är dränerande, diffusionsöppen, tryckutjämnande och brandklassad utan tillsats av miljöfarliga ämnen. För att säkerställa lufttäthet och fuktsäkerhet i lättregelväggar ingår stomskyddet StoGuard i systemet, som därmed kallas StoTherm Vario D+. I och med detta erhålls ett tvåstegstätat dränerande fasadisolerssystem. Systemet lämpar sig både för nyproduktion och renovering, t ex för åtgärd av skadade fasader eller energiuppgradering till lågenergi- och passivhus. StoTherm Vario D+ står för säkerhet och trygghet. Komponenterna är testade och uppfyller kraven enligt Boverkets regler Fuktsäkring Klisterbruk Isolering 4 Grundputs 5 Armeringsväv 6 Primer 7 Slutbeläggning Översikt StoTherm Vario D/D+ Användning Befintliga och nya byggnader Användning enligt nationella byggföreskrifter (Sverige Br) Åtgärd av skadade fasader Energiuppgradering av byggnader Även för lågenergi- och passivhus Bärkraftigt underlag: Betong, murverk (kalksandsten, tegel, lättbetong), puts och lättväggar Lättväggar lufttätas och fuktsäkras med StoGuard (gäller för StoTherm Vario D+). StoTherm Vario D Dränerat fasadisolersystem Klisterbruk Isolering Grundputs 4 Armeringsväv 5 Primer 6 Slutbeläggning Egenskaper Utseende Tvåstegstätat (gäller för StoTherm Vario D+) Dränerande Brandprovat och uppfyller kraven för byggnader i klass Br Ingen begränsning på antal våningsplan Vid endast klistring förutsätts en vindlast på max, kn/m Hög spricksäkerhet Tål mekanisk belastning Hög värmeisoleringsförmåga Hög väderbeständighet Diffusionsöppet Sto-Ignucell Fasadskiva 06: brandklass E, λ = 0,06 W/mK Självrengörande med StoLotusan ytputs Lufttätt med StoGuard stomskydd Fuktsäkert Minimerar köldbryggor Mineralisk och organisk puts i olika strukturer och kornstorlekar Brytbar enligt StoColor System Ljusreflektansfaktor > 0 % (putssystem) StoDeco Profil, StoDeco Kvaderputs 4 Systeminformation Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

5 Balkentext/banner Underlag Balkentext/banner Underlag Bara om underlaget uppfyller vissa kriterier och bärförmågan har kontrolerats kan fasadsystemet monteras professionellt. Nersmutsade, sugande eller ojämna underlag skall alltid förbehandlas. Mer information om underlag, t e x vilken klistermassa som lämpar sig för vilket underlag, hittas i de gällande tekniska faktabladen. Underlag Underlagsförbehandling Aktuella produkter Slät yta/blank Ruggas upp eller primas StoCryl GQ Saltutfällning Sota av, borsta av Fuktmättad Avhjälp orsaken, vänta till murverket är torrt. Rengörs Sto Alg-Ex StoDivers FC Underlag som visar påväxt av alger, svamp eller mossa måste alltid förbehandlas speciellt t e x rengörs väggen med Sto Alg-Ex. Organisk och silikonhartsbunden puts Mossa, alger, svamp Rengör vid nedsmutsning Rengör fasaden. Låt fasaden torka Sto Alg-Ex StoDivers FC Sto Alg-Ex StoDivers FC Genom att späda grundningsmedlet anpassas det till respektive underlag. Grundningar får ej bilda en glänsande yta efter uttorkningen. Förberedelse för montering Dammigt, smutsigt Fettigt, formoljerester Borstas eller rengörs med högtryckstvätt Rengörs med högtryckstvätt under tillsats av rengöringsmedel. Tvätta efteråt med vatten Sto Alg-Ex StoDivers FC StoDivers FC StoDivers RC Kontrollera underlagets skick noggrant men hänsyn till hållfasthet och jämnhet. Underlaget måste förbehandlas på lämpligt sätt. Se schema. Är man osäker kan en klistertest utföras. Färgen flagnar av Puts kritande Tas bort med färgborttagning och rengörs med högtryckstvätt Rengörs och grunderas Sto Färgborttagning F 45 Sto Färgstripper M Sto Alg-Ex StoDivers FC StoPrim Plex Ta hänsyn till bearbetningstemperatur och luftfuktighet. Lägsta bearbetningstemperatur är +5 C Färg kritande Borstas av, rengörs och grunderas Sto Alg-Ex StoDivers FC StoPrim Plex Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Kraftigt sugande mineraliska underlag Hållfasthetssvaga eller sandande Rengörs och grunderas Rengörs och grunderas Sto Alg-Ex StoDivers FC StoPrim Plex Sto Alg-Ex StoDivers FC StoPrim Plex Mörtelgrader Slås bort Cementhud Tas bort mekaniskt Puts spröd, icke bärkraftig Tas bort mekaniskt Putsbom Ojämnheter Hålrum slås bort och hål fylles med kalkcementbruk Stockas ut med kalkcementbruk (iaktta härdningstiden) Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Underlag 5

6 Balkentext/banner Monteringsvarianter isolering Monteringsvarianter isolering Klistring Klistring Omedelbart eller senast 0 minuter efter applicering av klisterbruket på baksidan av skivorna trycks isolerskivorna in och pressas fast i underlaget. Om klisterbruket sitter för länge på isolerskivan bildas en hud på bruket som kan leda till vidhäftningsproblem. Isolerskivorna klistras i förband. Inga öppna fogar mellan skivorna får förekomma. För att undvika köldbryggor och att dräneringskapaciteten försämras får det inte förekomma klisterbruk in i fogarna. Isolerskivor med skador får inte monteras då det kan påverka stabiliteten i systemet. 4 Isoleringen trycks fast mot underlaget, banka på skivan med handflatan för att säkerställa att skivan har fäste. Isoleringen klistras på underlag som är bärkraftigt. Underlaget skall vara Sto Guard eller mineraliska underlag med vidhäftningshållfasthet över 80 kn/m². 5 För att säkerställa att man har rätt mängd klister och att isoleringen har minst 60% anläggning mot underlaget bör man göra en test. Lossna skivan från underlaget och se hur mycket klister som fastnat på väggen. Spackla ut klisterbruket med en 0 mm tandspackel för att säkerställa mängden, ca kg/skiva. 6 Montera isoleringen tätt i skarvarna så att det inte blir mellanrum mellan skivorna. Eventuell tätning med fogskum får endast användas i vertikalskarvar. Klistret appliceras på isoleringen och hela skivan skall vara täckt. Info Isoleringens yta skall slipas och rengöras från slipdamm strax innan armering och grundputsning påbörjas för att ytan skall vara helt slät och utan lösa partiklar. Detta arbete ska utföras noggrant för att uppnå ett gott slutresultat. Sto-Ignucell Fasadskiva 06 monteras enbart med klister och utan pluggning vid vindlaster <, kn/m². Vid ej bärkraftiga underlag kan pluggning utföras på massiva stommar. 6 Monteringsvarianter isolering Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

7 Sockel Balkentext/banner Blindtext Sockel Avslutning med Sto Sockellist Dränerad Montering sockellist Innan installeringen påbörjas skall sockelns höjd bestämmas och markeras med ett kritat snöre. Sto Sockellister skall monteras vågrätt. Ojämnheter i väggen jämnas ut med Sto Distansbricka. Montering Montera Sockellist Dränerad efter anpassad isolertjocklek. Sätt fast den i underlaget med plugg eller skruv, avståndet mellan infästningspunkterna max 00 mm. Börja och avsluta alltid med en infästning i yttersta hålet. Listövergång Avståndet i skarven mellan listerna skall vara - mm, använd Sockellisthållare i skarven för att säkerställa avståndet. 4 Hörn I hörn skall listen giras så den passar, låt framkanten av listen vara hel. 5 Montera hörnet lika som övriga lister. Produkttips Sto Sockelvävprofil Perfekt Profilen används utvändigt, den ansluts till sockellistens front, säkrar armeringsväv över sockellistens skarvar och ned över droppnäsans front på sockellisten. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sockel 7

8 Balkentext/banner Sockel Balkentext/banner Sockel Avslutning till mark och i stänkvattenområde Sockelisolering i stänkvattenområde Applicera StoFlexyl på baksidan av isoleringen med en tandspackel. StoFlexyl blandas alltid : med standardcement. Isolerskivan trycks fast mot underlaget. Anslutande isolerskivor De anslutande isolerskivor, som sitter mm över det översta jordskiktet, klistras med klisterbruk enl beskrivning s 6. 4 Dräneringsskikt med dränering Ett stänkvattenkydd/grusskikt med dränering rekommenderas vid socklar. Det bör utformas med ett ca 00 mm brett lager av t ex rund sten, för att vattnet ska ledas bort. Tips Start under terräng kräver god dränering med dränerande massor mot isolersystemet. 8 Sockel Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

9 Balkentext/banner Översmyg Putsad översmyg med Sto Smygelement Balkentext/banner Översmyg Putsad översmyg med Sto Smygelement Montera Sto Smygelement ovanför fönster eller öppningar alternativ används Ignucell isolering som skärs ut med lutning :0. Applicera StoGold Coat på ovansidan av elementet och upp på väggen. Tryck fast StoGuard Fabric. Öppen översmyg med underbleck 4 Behandla ytterligare en gång med StoGold Coat. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Översmyg 9

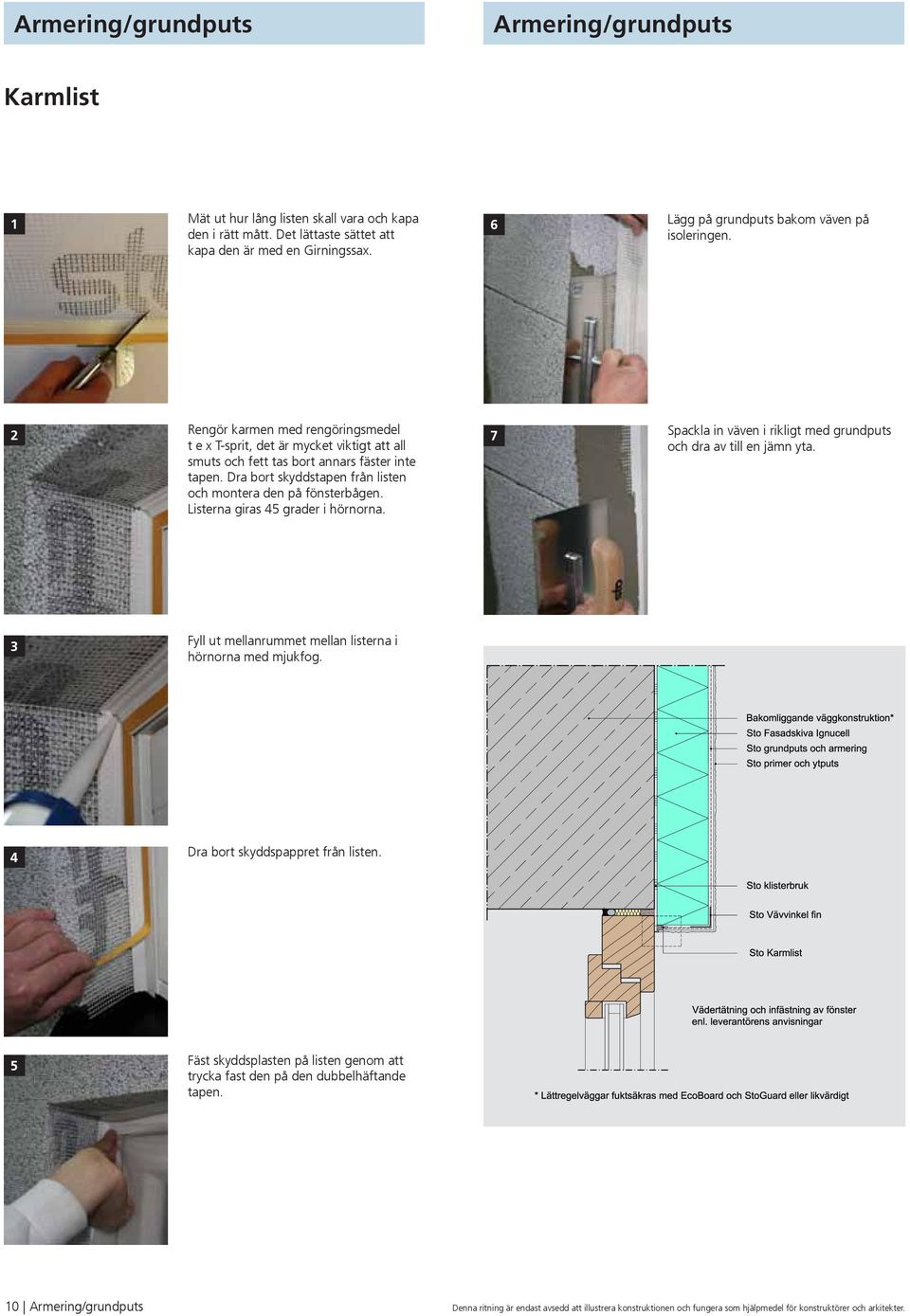

10 Balkentext/banner Armering/grundputs Balkentext/banner Armering/grundputs Karmlist Mät ut hur lång listen skall vara och kapa den i rätt mått. Det lättaste sättet att kapa den är med en Girningssax. 6 Lägg på grundputs bakom väven på isoleringen. Rengör karmen med rengöringsmedel t e x T-sprit, det är mycket viktigt att all smuts och fett tas bort annars fäster inte tapen. Dra bort skyddstapen från listen och montera den på fönsterbågen. Listerna giras 45 grader i hörnorna. 7 Spackla in väven i rikligt med grundputs och dra av till en jämn yta. Fyll ut mellanrummet mellan listerna i hörnorna med mjukfog. 4 Dra bort skyddspappret från listen. 5 Fäst skyddsplasten på listen genom att trycka fast den på den dubbelhäftande tapen. 0 Armering/grundputs Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

11 Balkentext/banner Armering/grundputs Balkentext/banner Armering/grundputs Smyg/hörn Kapa och anpassa vinkeln efter smygens/ hörnets djup och höjd. 5 Om inte väven är obruten runt smygen monteras en extra vävremsa med 00 mm överlapp. Applicera rikligt med grundputs där vinkeln skall sitta. 6 Använd en ytterhörnslev för att få jämna hörn. Sätt vinkeln i grundputsen och jämna ut så det blir en jämn yta. Produkttips Sto Hörnvinkel kombi Användning av Sto Hörnvinklar underlättar och reducerar arbetskostnaden då diagonal och hörnförstärkningen görs i ett moment. 4 Skarva vävvinkeln med 00 mm överlap på väven. Till utformning av hörn rekommenderas det att använda hörnvinklar; Sto Vävvinkel. Sto Vävvinkel är en vinklad vävremsa (vinkel 90 ), förstärkt med en plastlist. I innerhörn skall armeringen överlappas runt hörnet. StoVävvinkel grov kan också användas. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Armering/grundputs

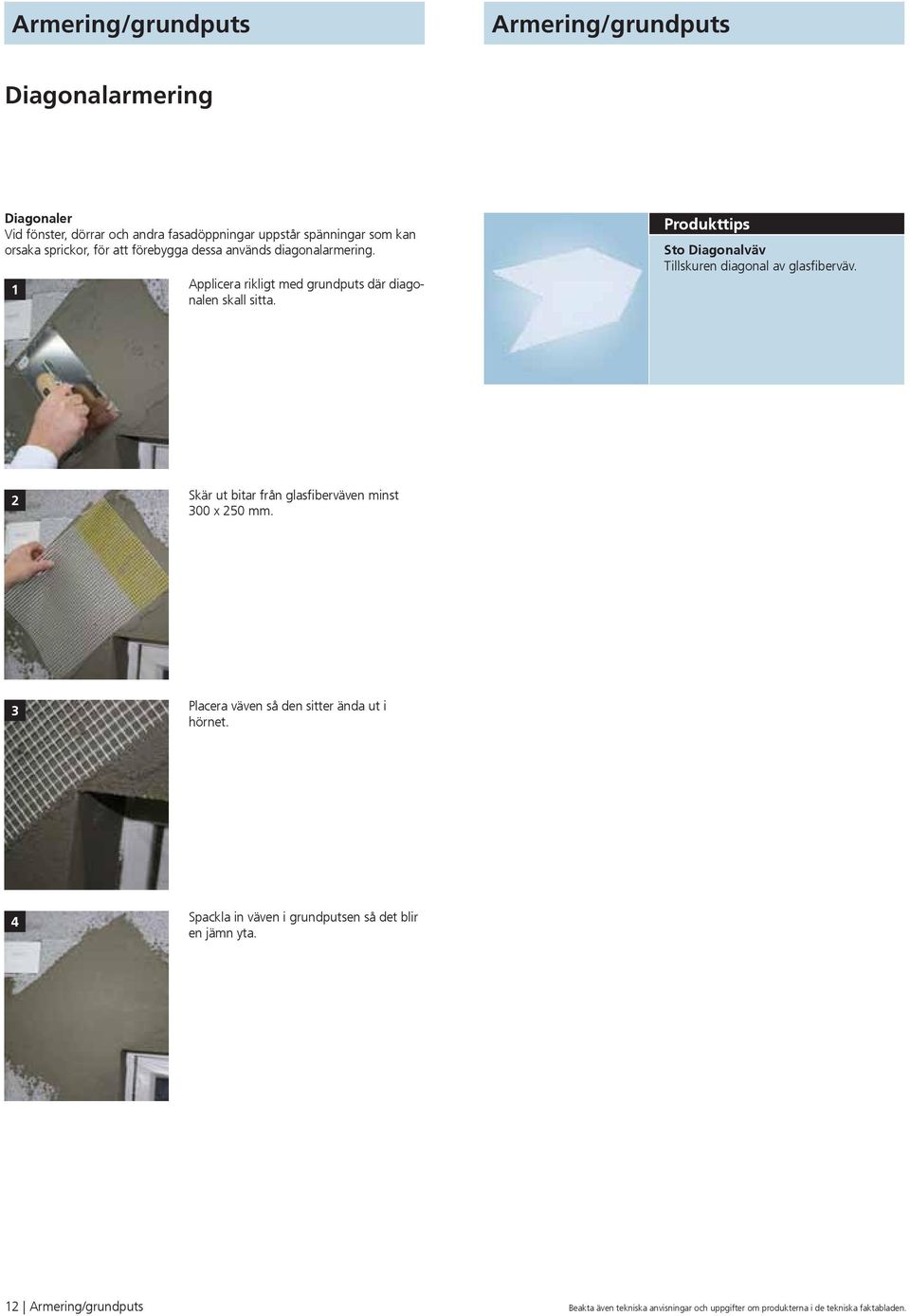

12 Balkentext/banner Armering/grundputs Balkentext/banner Armering/grundputs Diagonalarmering Diagonaler Vid fönster, dörrar och andra fasadöppningar uppstår spänningar som kan orsaka sprickor, för att förebygga dessa används diagonalarmering. Applicera rikligt med grundputs där diagonalen skall sitta. Produkttips Sto Diagonalväv Tillskuren diagonal av glasfiberväv. Skär ut bitar från glasfiberväven minst 00 x 50 mm. Placera väven så den sitter ända ut i hörnet. 4 Spackla in väven i grundputsen så det blir en jämn yta. Armering/grundputs Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

13 Balkentext/banner Yttervägg/systemövergång Yttervägg/förstärkning Områden som är utsatta för mekanisk påverkan Sto Pansarväv På slagutsatta delar av fasaden inarbetas ett extra vävskikt med Sto Pansarväv i putsskiktet för förstärkning. Förarbete Sto Panserväv trycks in i ett första lager med grundputs. Vävarna får inte överlappas. Sedan appliceras systemet enl beskrivning s 4. Produkttips Sto Panserväv (förstärkt glasfiberväv) förhöjer tryckhållfastheten kraftigt och ger ett förhöjt skydd mot skador på slagutsatta fasadytor. Det bäddas in i grundputsen under den vanliga glasfiberväven. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Yttervägg/förstärkning

14 Balkentext/banner Armering/grundputs Balkentext/banner Armering/grundputs Grundputs Applicera 6-8 kg/m² av grundputsen i ett jämnt lager på isoleringen. 4 Skrapa bort grundputs i skarven så nätet blir synligt. Spackla ut grundputsen med en 0 mm tandspackel för att säkerställa mängden. Tandspackeln vinklas mot underlaget. 5 När väven skarvas skall överlappet vara 00 mm. Vävarna får inte ligga torra ovanpå varandra i överlappet. Den överlappande väven spacklas in i grundputsen. Glasfiberväven skärs upp i passande längder och trycks fast i grundputsen. Jämna ut grundputsen så hela väven är inbäddad. 6 Efter att ytan är armerad läggs ytterliggare ett lager av grundputs ca - kg/m som spacklas ut till jämn yta. Använd så långt verktyg som möjligt för att få en plan yta. Det är viktigt att armeringsväven blir placerad i yttre delen av grundputsskiktet och att den är väl inarbetad och väl täckt av grundputs för att fungera som sprickarmering. Info I fuktutsatta områden används speciell grundputs. Produkttips Vävöverlappning Sto Glasfiberväv Vid applicering av väven kan de gula ytterdelarna av Sto Glasfiberväv användas som orientering för de 00 mm vävöverlappning. 4 Armering/grundputs Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

15 Balkentext/banner Fönster och dörrar Fönster och dörrar Fönsterbleck Montera bitar av fogband på underblecket cc 00 mm, detta för att få ett mellanrum mellan fönsterbleck och underbleck. Montera Fönsterbänksband innan blecket monteras på fönstret. Montera fogband på fönsterblecket och minst 00 mm upp på karmen. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fönster och dörrar 5

16 Balkentext/banner Takanslutning Balkentext/banner Blindtext Takanslutning Montering Isolerskivorna mäts upp mellan takstolarna 6 och skärs till. Tejpa takstolarna Skydda takstolarna med tejp. Fogband På takstolarna markeras fogbandets position. 7 Applicera grundputs mellan takstolarna och säkerställ att väven på vävvinkeln blir inbäddad i puts. På markeringen tejpas fogbandet runt takstolarna. 8 Montering av takluftningsprofil Mät ut Sto Takluftningsprofil. 4 Innan klistring på väggen täcks den översta kanten av isolerskivorna med grundputs och hörnvinklar spacklas in i grundputsen. (Se detaljritning s. 7 längst ner till höger) Tips Sto Fogband ska monteras med övermått. Annars tätar det inte mot vatten. Fel: Fogbandet är monterat stramt. 5 Montering av isolerskivorna Isolerskivorna klistras på hela ytan och monteras med tryck. Isolerskivan kortas ner en aning så att den mer lätthanterligt kan sättas in emellan takstolarna. Spalten fylls ut med en passande isoleringskil. Riktigt: Fogbandet har klämts mellan tumme och pekfinger vid hörnet och expanderar så att det kan täta mot vatten. 6 Takanslutning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

17 Balkentext/banner Takanslutning Balkentext/banner Takanslutning 9 Takluftningsprofil Takluftningsprofilen spacklas in i grundputs. Mellanskikt/StoPrep Miral Primer appliceras på grundputsen. 0 Armering Hela ytan armeras och Sto Glas- fiberväv spacklas in i grundputs. Slutputs Efter fullständig torkning av grundputs och primer appliceras slutputsen. Putsen renskärs mot takstol och takluftningsprofil. Fullständigt armerad yta. Tips Är takluftning inte önskat, isoleras det helt upp till takets utskjutande del och Sto Attikaprofil monteras i putsen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Takanslutning 7

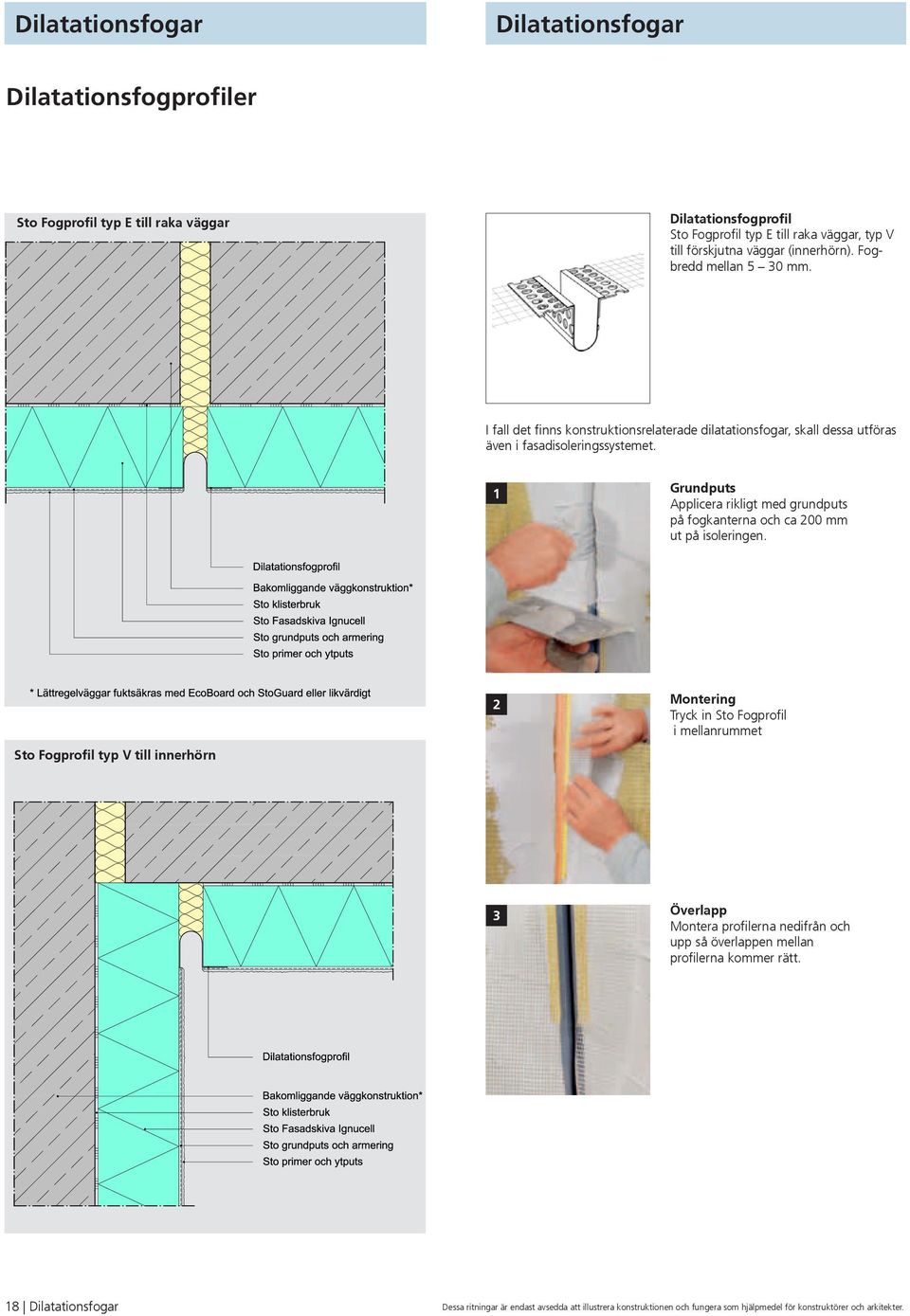

18 Balkentext/banner Dilatationsfogar Blindtext Balkentext/banner Blindtext Dilatationsfogar Dilatationsfogprofiler Sto Fogprofil typ E till raka väggar Dilatationsfogprofil Sto Fogprofil typ E till raka väggar, typ V till förskjutna väggar (innerhörn). Fogbredd mellan 5 0 mm. I fall det finns konstruktionsrelaterade dilatationsfogar, skall dessa utföras även i fasadisoleringssystemet. Grundputs Applicera rikligt med grundputs på fogkanterna och ca 00 mm ut på isoleringen. Sto Fogprofil typ V till innerhörn Montering Tryck in Sto Fogprofil i mellanrummet Överlapp Montera profilerna nedifrån och upp så överlappen mellan profilerna kommer rätt. 8 Dilatationsfogar Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

19 Balkentext/banner Blindtext Dilatationsfogar Balkentext/banner Blindtext Dilatationsfogar 4 Fogbredd Stoppa in en list av t e x EPS i 8 mellanrummet, tjockleken avgör hur brett spåret blir. Spackla in väven i grundputsen. Renskär grundputsen mot listen. Ytputs När primer och grundputs har torkat påförs ytputsen. 5 Armering. Ytorna armeras enligt kapitel Armering sid 4. 9 Ytputs Renskär ytputsen mot listen. 6 Grundputs 0 Renskär grundputsen mot listen. List Listen dras ut ur dilatationsfogen innan ytputsen torkat. Rester av puts som sticker ut över fogen tas bort. 7 Grundning Primer appliceras på grundputsen. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dilatationsfogar 9

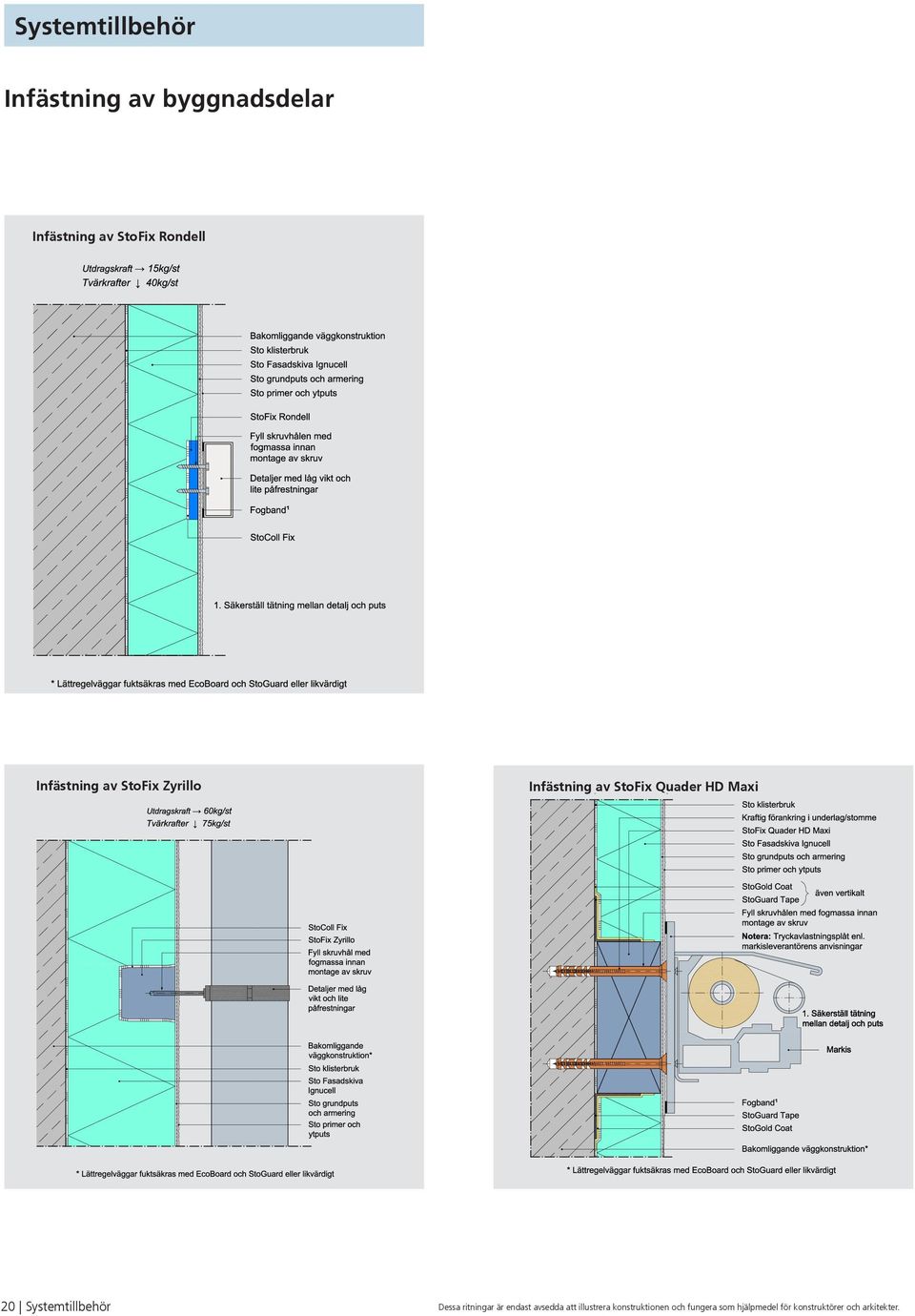

20 Balkentext/banner Systemtillbehör Infästning av byggnadsdelar Infästning av StoFix Rondell Infästning av StoFix Zyrillo Infästning av StoFix Quader HD Maxi 0 Systemtillbehör Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

21 Systemtillbehör Balkentext/banner Balkentext/banner Systemtillbehör Lätt last Sto Spiralplugg Infästning lätt last StoFix Rondell Sto Spiralplugg Sto Spiralplugg är en spiralplugg med tätningsring. Pluggen är 60 mm lång. Spiralen används till lätta infästningar. Belastning max 5 kg/plugg. StoFix Rondell är en 0 mm tjock monteringselement av plast med en diameter på 90 mm. Utdragskraft 5 kg/element Tvärkraft 40 kg/element Skruning av Sto Spiralplugg Vid putsade fasader ska slätputsen och det genomtorkade armeringslaget perforeras innan Sto Spiralplugg monteras. Fräs ut ett hål med hålfräsen. Spiralplugg Därefter skruvas spiralen fast med en stjärnskruvdragare respektive en skiftnyckel. Applicera StoColl Fix på baksidan av StoFix Rondell. 4 Tryck fast rondellen i isoleringen 5 Säkerställ så rondellen ligger plant med isoleringen. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Systemtillbehör

22 Balkentext/banner Systemtillbehör Balkentext/banner Systemtillbehör Infästning medeltung last StoFix Zyrillo Infästning tung last StoFix Quader ND StoFix Zyrillo är ett 70 mm tjock monteringselement av formgjuten EPS med en diameter på 70 mm. Utdragskraft 60 kg/ element Tvärkraft 75 kg/ element Produkttips StoFix Quader ND Mini och ND Midi StoFix Quader ND Mini (98 x 98 mm) och ND Midi (98 x 8) är infästningselement tillverkade av formgjuten EPS och har u-värde 0,045 W/mK. Elementet finns i flera tjocklekar och anpassas efter isolertjockleken. Hållfasthetsvärde finns i broschyren StoFix Montageelement Fräs ut ett hål med hålfräsen. Markera på isolerskivan där elementet skall sitta. Skär ut den markerade arean med lämpligt verktyg. Applicera StoColl Fix insidan av hålet och på baksidan av StoFix Zyrillo. Applicera klister på insidan av hålet och på baksidan av StoFix Quader. Tryck fast StoFix Quader i isoleringen. 4 Tryck fast StoFix Zyrillo i isoleringen. Systemtillbehör Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

23 Systemtillbehör Balkentext/banner Blindtext Lukning Systemtillbehör efter stilladsankre Infästning tung last StoFix Quader HD, ND Sto Ställningsankarförslutning Återförslutning av hål efter ställningsankaren Produkttips StoFix Quader HD Maxi Sto Fix Quader HD Maxi (98 x 98 mm) är ett tryckavlastnings element tillverkad av polyurethan och har u-värde 0,040W/mK. Elementet används som tryckavlastning och klarar 500 kg per st. Förutsättningen är att detaljen som skall fästas in får förankring i stommen. Hållfasthetsvärde finns i broschyren StoFix Montageelement Sto Ställningsankarförslutning Ställningsankaren efterlämnar hål i den isolerade och putsade väggen. För att försluta dessa hål från ställningsankaren används Sto Ställningsankarförslutning av fogband. Applicera StoGuard Mesh från vindskiva och minst 50 mm ut på tryckdistansen. Sto Ställningsankarförslutning till förslutning av hål efter ställningsankaren. Håldiameter max 0 mm. Diagonalförstärk hörnen med StoGuard Mesh. Pluggen komprimeras genom att rulla den mellan handflatorna. Spackla StoGold Fill från vindskiva och ut på tryckdistansen. 4 Den komprimerade förankringspluggen trycks in i förankringshålet. Vid temperatur < 0 0 C så bör förankringspluggen hållas varm, t ex i innerfickan. Expansionen tar annars för lång tid när pluggen är kall. 5 Ytputs påförs utanpå ställningsankarförslutningen. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Systemtillbehör

24 Balkentext/banner Slutbeläggning Balkentext/banner Slutbeläggning Putsstruktur Dekorativ ytdesign StoDeco Profil Primer Primern kan pigmenteras och den appliceras på härdad, torr grundputs med roller eller pensel. När primern är helt torr, appliceras ytputsen. Applicera ytputsen vått i vått och bearbeta ytan i ett arbetssteg. Ytputs får inte bearbetas vid stark vind eller direkt solljus då det i så fall kan uppstå skarvar, ojämn struktur, hårfina sprickor eller porbildning. Tillskärning av profiler StoDeco Profil kan enkelt skäras till med en såg. Kratsputsstruktur En kratsputs appliceras i den valda kornstorleken och struktureras därefter för hand med lämpligt verktyg (stål-, plasteller träbräda). Klistring Tandspackla klisterbruk StoDeco Coll på vägg och även på baksidan av StoDeco Profil med tandningen 90 o vridet mot väggens mönster. Tryck och vrid fast profilen. Håll fast profilen mekaniskt under torkningen. Överbliven klister slipas bort efter torkningen. Rillerputsstruktur Efter appliceringen kan rillerputsen struktureras för hand på olika sätt (vågrätt, lodrätt och i cirkler) med lämpligt verktyg (plast- eller träbräda). Fogutformning Överflödigt material som tränger ut när man trycker fast profilen, utformas med ett runt fogjärn till ett hålkäl. Så förhindras att vatten kan tränga in bakom profilen. Fogkanter Spåret och fogkanter grundas med StoPrim Micro. Modellputs Finkornig puts appliceras och modelleras med pensel, spatel, fogsked eller svamp. 4 Pluggning Profiler tjockare än 50 mm skall dessutom pluggas, med ett kantavstånd på 0 cm, pluggar per profil. Pluggen skall försänkas 5 mm i profilen. Försänkningen skall spacklas med StoDeco Coll. Infästningspunkter måste planläggas så hållfasthet och täthet säkerställs. Tips Ljusreflektansfaktor Vid fasadisolersystem skall det enbart användas kulörer som har en högre ljusreflektansfaktor än 0%. Ljusreflektansfaktor är ett mått på hur många % ljus en yta reflekterar bort (00% = vitt, 0% = svart). 5 Slutbeläggning För att uppnå en sandstensliknande ytstruktur förbehandlas StoDeco Profiler med Sto Primer. Önskas en slät yta, används StoColor Maxicryl spädd med 0% vatten. Som mellanskikt används i båda fallen StoColor Maxicryl (ej utspädd). Som slutbehandling används StoColor Maxicryl (ej utspädd). Totalt behandlingar. 4 Slutbeläggning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

25 Balkentext/banner Slutbeläggning Balkentext/banner Slutbeläggning StoDeco Kvaderelement Alternativa ytbeläggningar av kakel, klinker och natursten Klistring Klisterbruket StoDeco Coll tandspacklas på väggen och på baksidan av Deco Kvaderelement med tänderna vridna 90 o mot väggens mönster. Tryck och vrid fast elementet. Håll fast mekaniskt under torkningen. Pluggning Vid användning av klinker skall putssystemet pluggas genom armeringsväven. Efter pluggning påförs ett andra skikt grundputs utanpå hela ytan (inkl pluggarna). Infästningspunkter måste planläggas så hållfasthet och täthet säkerställs. Montering En klistring på hela ytan uppnås genom att flytta stenen en aning fram och tillbaka. Klisterrester på samlingsfogarna slipas av. Montering En noggrann uppmätning av ytan är förutsättningen för en optimal montering. Till Sto Natursten och dekorationstegel StoSilt Cera används klisterbruk StoColl KM. Slutbeläggning För att uppnå en sandstensliknande a struktur förbehandlas StoDeco Profiler med Sto Primer. Önskas en slät yta, används StoColor Maxicryl spädd med 0% vatten. Fogutformning Blanka ytor fogas med StoColl FM-S. Som mellanskikt används i båda fallen StoColor Maxicryl (ej utspädd). Som slutbehandling används StoColor Maxicryl (ej utspädd). Totalt behandlingar. Tips Till StoDeco Profil eller StoDeco Kvaderelement rekommenderas att grunda fogkanterna efteråt med StoPrim Micro. b Grova och porösa ytor fogas med StoColl FM-K. Tips Då slutbeläggningen har en tung egenvikt, skall fasadsystemet sammenpluggas igenom väven. Väven skall då vara Sto Glasfiberväv Grov. Det skall utföras flexibla fogar i invändiga och på utvändiga hörn samt genomgående fogar i max fältstorlek 6x6 m. Kakel, sten och klinker måste uppfylla särskilda krav gällande frostbeständighet, vattenupptagning, vikt, porradie etc för användning på StoTherm Mineral. För mer information se systembeskrivning, tekniska faktablad och förslag på detaljlösningar på Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Slutbeläggning 5
