Monteringsanvisning för Bluclad som ventilerad fasad

Transkript

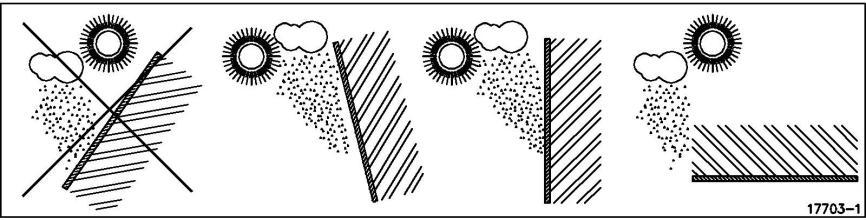

1 Monteringsanvisning för Bluclad som ventilerad fasad 1 Allmänt Denna monteringsanvisning beskriver monteringen av Bluclad som underlag för puts på underkonstruktion av trä till utvändiga fasader och undertak. I denna monteringsanvisning anges en rad principer, som ska följas, för att skivans funktions ska kunna garanteras. 2 Kompletterande information Produktdata för 10 mm Bluclad finns i produktdatabladet, som finns på 3 Användningsområde 1 Nedanstående tabell gäller för byggnader upp till en viss höjd och som utsätts för maximal vindbelastning i en bestämd vindzon. Maximalt regelavstånd för den bärande konstruktionen har bestämts i förhållande till aktuell vindbelastning med hänsyn till en säkerhetsfaktor. Tabellen nedan visar endast icke bindande referensvärden för vindbelastningarna. De exakta värdena finns i standarderna NBN B , NEN 6702:2001 och NBN EN Område Byggnad ens höjd Fasadens mittområde Kantzon i fasad och enkelt spann Max faktisk vindlast Max C-C regelavstånd Max faktisk vindlast Max C-C regelavstånd Vindzon m N/m² mm N/m² mm Land Land Land kust Kantzoner är åtminstone ytan en meter från byggnadens hörn. På särskilt utsatta byggnader/byggnadsdelar kan det vara nödvändigt att öka ytan i kantzonen. Detta avgörs av den projektansvarige ingenjören. När fasadskivorna exponeras för väder och vind (regn och sol), får de uteslutande monteras som lodrät fasad eller med en framåtriktad lutning och som undertak. Men aldrig med bakåtlutning. VIKTIGT! Eftersom skivorna utsätts för väder mellan montering och efterbehandling kan de absorbera en del fukt genom skivans kanter och ytan. Detta kan orsaka fysiska problem för konstruktionen och färgskillnader på grund av fukt. Det rekommenderas därför att avsluta fasadputsningen enligt leverantörens anvisningar och inom fyra veckor efter monteringen av Bluclad. Bluclad kan endast putsas när fuktinnehållet har stabiliserats i skivan och är lägre än 18 %. Fuktinnehållet kan mätas med en hygrometer. Bluclad kan ev. täckas över efter monteringen för att undvika att den tar åt sig fukt. 1 Denna montering är endast godkänd för användning i Europa.

2 4 Underkonstruktion Fasadskivorna är fästa på lodrätt underlag av trä (distanslister). Distanslisternas tjocklek beror på nödvändigt djup på det ventilerade hålrummet. För att undvika sprickor är det viktigt att underkonstruktionen är stabil och dimensionerad att klara den förväntade vindlasten och skivans egenvikt samt att ev. rörelser i konstruktionen inte överförs till Bluclad-skivan. Bluclad-skivan får inte ingå i beräkningen av fasadens stabilitet. Maximalt spann under belastning spann/300 Säkerhetsfaktor vid beräkningen 3 Träet som används ska minst vara konstruktionsträ av klass k18, träet ska skyddas mot angrepp av röta och svamp och bör inte ha högre fuktinnehåll än 20 %, det rekommenderas dock att använda trä med ett fuktinnehåll på max 15 %. Minsta karakteristisk böjningsstyrka hos trä: 18 N/mm2 Minsta genomsnittliga elasticitetsmodul: N/m Bluclad ska alltid fastgöras på fasader med ett ventilerat hålrum. De nödvändiga öppningarna på skivans baksida beror på byggnadens höjd. Dåligt ventilerade fasadskivor kan orsaka fysiska problem för konstruktionen och missfärgning av fasaden. Ventilationsöppning i topp/botten: 10 mm/m eller 100 cm 2 /m Byggnadens höjd 0 10 m m m Min luftspalt 20 mm 25 mm 30 mm Om man önskar en obruten isolering utan användning av ångspärr rekommenderas att använda en isolering med en vattenavvisande yta. Här kan man med fördel använda Rockwools REDair-system eller liknande.

3 KORSREGLING OCH ISOLERING Vid träramskonstruktioner med korsregling placeras isoleringen mellan horisontella reglar. Man kan använda vattenavvisande isolering, eller bygga in en vindspärr i konstruktionen. Distansläkt monteras lodrätt utanpå isolering och ev. vindspärr. Fastsättning mellan den horisontella och vertikala reglingen varierar mellan uppgifterna eftersomdet beror på de använda dimensionerna. Allmänt rekommenderas minsta uttrycksvärde per infästning på 3 kn (300 kg). Detta ska dock beslutas för varje enskilt projekt. För betong och tegel används vanligtvis rostfria skruvar med plugg (minsta diameter 7 mm) med ett försänkt huvud och nylonplugg. För andra väggtyper, till exempel fasadtegel med hål, gasbetong eller leca finns en lämplig fastsättningsanordning att köpa. Infästningen bör kunna klara en last på minst 3 kn. Den lodräta distanslisten fastgörs i den underliggande vågräta regeln med 2 st. per skarv. Skruvarna bör minst vara av korrosionsklass C3. Minsta bredd på den vågräta läkten: 60 mm Minsta tjocklek på den lodräta distanslisten: 30 mm

4 Lodrät underkonstruktion Distanslister med den tjocklek som anges i tabellen på sidan 2 används. Distanslisterna monteras lodrätt utanpå den underliggande trästommen. En vindspärrskiva kan byggas in för att skydda isoleringen mot vind i det ventilerade hålrummet. 1. Invändig skiva (t.ex. Duripanel)* 2. Ångspärr 3. Bärande trästomme 4. Isolering 5. Vindspärr (t.ex. Windpanel)** 6. Luftspalt: 7. BLUCLAD putsskiva 8. Puts * DURIPANEL är en cementspånskiva från Etex Building Performance ** Windpanel är en vindspärr från Etex Building Performance

5 Krav på underkonstruktionen Max ojämnhet: L/1 000 eller 1 mm/m Avstånd mellan distanslister i skarvar: 5 mm Underlag för skivan (distanslister) monteras lodrätt, så att ev. kondens eller inträngande vatten kan rinna ner och ut på skivans baksida. Vi rekommenderar att använda distanslister, som är lite bredare än de angivna måtten eftersom det ger lite större toleranser i monteringen. Max läktbredd vid skarvar: 40 mm Minsta läktbredd vid skivskarvar: 60 mm Vid korsregling ska de lodräta distanslisterna vara tillräckligt tjocka för att ge nödvändig styvhet åt underlaget. Distanslisternas mått vid korsregling Avstånd mellan vågräta reglar Fasad 600 mm 30 mm Fasad 800 mm 35 mm Fasad mm 40 mm Fasad mm 45 mm Fasad mm 50 mm Undertak 400 mm 50 mm Minsta tjocklek på lodräta distanslister Dessa allmänna regler för max c-c-avstånd mellan underkonstruktion av trä bör följas. Land 0 20 m Land m Kust 0 20 m mm mm Central yta fasad Kantzoner enkelt spann Undertak 300 * 300 * * Centrumavståndet är begränsat till 300 mm för att minimera utböjningen. Stor utböjning kan orsaka sprickor i skivan.

6 5 Uppsättning 5.1. Uppsättning av Bluclad Fasadskivor görs fast direkt på distanslisterna. Fasadskivor monteras med den råa och markerade sidan utåt. Fasadskivor monteras med öppna fogar. Skivorna sätts i förband, så att det inte finns några sammanfallande hörn. Sammanfallande lodräta skarvar ska alltid undvikas. Sammanfallande vågräta skarvar är tillåtna, det används inte några remsor i skarvarna Max-avstånd mellan fästpunkterna Nedanstående avstånd mellan fästpunkterna på samma läkt ska alltid följas. Max-avstånd mellan fästpunkterna på samma läkt i mm. Skruvar Skivkant Skivans mitt Höjd 0 8 m Central yta Kantzon Höjd 8 20 m Central yta Kantzon Höjd 0 20 m Undertak

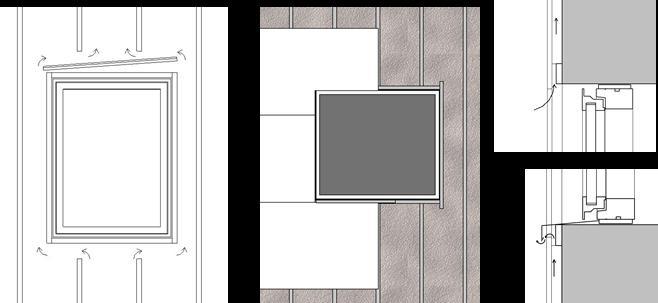

7 5.3. Montering och ventilation runt dörrar och fönster Ventilationsflödet kan avledas från fönster och dörrar med en max bredd på 1200 mm För fönster och dörrar med en bredd på mer än 1200 mm, uppföres en ventilationsöppning under och över med en areal på motsvarande 100cm²/m 5.4. Infästning och kantavstånd Följande avstånd från skivans kant till infästning ska följas.

8 Infästning med skruvar: Bluclad kan monteras med monteringsskruvar med försänkta huvud, t.ex. PLATA-FLEX SKRUV 4,2 x 35 mm 35 Följande minsta kantavstånd ska följas för att undvika sprickbildning vid hörnen. D1 D2 15 mm 50 mm Skruven monteras som bilden nedan visar rätt fel fel

9 6 Skarvar 6.1. Allmänna skivskarvar Skivorna monteras mot varandra med öppna fogar. 1. Bluclad putsskiva 2. Primer 3. Grundputs 4. Armeringsnät 5. Dekorativt putslager 6.2. Ytliga expansionsskarvar Antalet ytliga expansionsskarvar utförs i enlighet med putsleverantörens anvisningar. Fogbredd ytliga expansionsskarvar : 5 mm 1. Bluclad putsskiva 2. Primer 3. Grundputs 4. Armeringsnät 5. Dekorativt putslager 7. Polymerfogar 6.3. Expansionsskarvar i underkonstruktionen Expansionsskarvar i konstruktionen utförs i enlighet med putsleverantörens anvisningar, samt i enlighet med nedanstående: - Expansionsskarvar ska utföras i konstruktionen varje 33 m - Expansionsskarvar förs helt igenom underkonstruktionen för Bluclad-skivan - På ställen där det kan förekomma rörelser i konstruktionen (t.ex. övergångar mellan olika material) Skarvar med konstruktiva expansionsskarvar : 5 mm 1. Bluclad putsskiva 2. Primer 3. Grundputs 4. Armeringsnät 5. Dekorativ puts 6. Polymerfogar

10 7 Efterbehandling Efterbehandling av fasadputsskivan ska ske i enlighet med instruktionerna och under garanti från leverantören av putssystemet. Putssystem består normalt av en grundputs, ett glasfiber-armeringsnät, primer och avslutande putslager. Det är inte alla putssystem som är lämpliga för efterbehandling av Bluclad. Det avslutande putssystemet ska vara tillräckligt flexibelt för att samarbeta med skivans hygrostatiska/termiska rörelser. 8 Tillbehör Skruvar med försänkt SQD-huvud A2 rostfritt stål 4,2 x 45 mm Perforerad tätningsprofil (beställningsvara) Blank aluminium 50 x 30 x 2500 mm 9 Andra punkter som bör uppmärksammas gällande konstruktionen Eventuella rörelser i skarvar (hörn, fönsterfalsar, övergång mellan vägg och tak m.m.) ska utföras på ett sådant sätt att dessa rörelser inte överförs till putsskivan. Avslutningsprofiler av oxiderande metall (t.ex. zink, koppar, bly mm.) bör undvikas, eftersom det kan orsaka missfärgning av fasaden. TOPPAVSLUTNING: det ska finnas tillräcklig ventilation i toppen, minst 100 mm/m BOTTENAVSLUTNING: Det öppna hålrummet mellan baksidan av skivan och den övriga konstruktionen kan stängas i botten med en perforerat sockelskyddsprofil. Denna profil stänger effektivt igen för skadedjur. EXPANSIONSSKARVAR: Expansionsskarvarna i byggnaden ska ledas igenom beklädnaden. De framställs genom att placera en aluminiumprofil på båda sidorna av skarven. BÖJDA FASADER: Bluclad i en böjd konstruktion görs fast med skruvar. Skruvarna får inte dras åt för hårt, så att skivan har en jämn böj. Den minsta böjradien är 12 meter. Maximalt avstånd mellan de lodräta stödläkten är C-C 400 mm. UNDERTAK: I undertaket till fasad-undertaks-skarvar samt under fönster mm. görs de nödvändiga ventilationsöppningarna minst 100 mm/m.

11 10 Putssystem som kan användas tillsammans med Bluclad KEIMFARBEN sto AG CAPAROL Heck MultiTherm Hasit Trockenmörtel Saint-Gobain Weber quick-mix Gruppe Skalflix 11 Förvaring på platsen Skivorna är packade på pallar och de ska transporteras under en presenning. Skivorna staplas liggande på ett plant och stabilt underlag. Skivorna ska alltid ha tillräckligt stöd C-C max 400 mm, så att de inte sjunker. Skivorna ska förvaras torrt och ventilerat.. Om skivorna förvaras utomhus, ska de alltid skyddas mot regn med en presenning eller plast. Transportemballaget tas bort från pallen och se till att det finns ventilation runt skivorna. Skivor hanteras av två personer för att undvika brott.
