1 StoGuard Arbetsanvisning I Fasad I Fuktskydd/luftspärr I

2 Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i denna broschyr enbart är allmänna förslag och detaljer beskrivs endast schematiskt och avser deras grundläggande funktion. Inga exakta mått inkluderas. Ansvaret att kontrollera tillämplighet och fullständighet ligger uteslutande hos utförande led/kunden vid respektive byggprojekt. Angränsande byggnadsdelar framställs enbart schematiskt. Alla riktlinjer och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna och utgör ingen bygg-, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Denna broschyr presenterar några av våra aktuella detaljer. Flera generella Sto-detaljer finns tillgängliga. Detaljlösningar för specifika projekt kan tas fram på begäran. 2 Allmänna hänvisningar

3 Innehållsförteckning Systeminformation Systemuppbyggnad 4 Systemets egenskaper 5 Arbetsbeskrivning Skarvar/glipor 6 Modulskarv 7 Skivskarvar 8 Skruvskallar 9 Fasadöppningar 0 Skvallerbleck 4 Materialövergångar 5 Stomskydd 5 Genomföringar elrör 6 Genomföringar ventilationsrör 6 Infästningar 7 Innehållsförteckning 3

4 Systemuppbyggnad Systemuppbyggnad StoGuard är den ideala lösningen för att skapa en tryggare fasad med högre säkerhet. Stomskyddet StoGuard är utmärkt att använda vid nyproduktion för att öka säkerheten hos alla typer av fasader. Vid renovering eller energiuppgradering skyddar StoGuard den gamla väggen samtidigt som lufttäthet och energiprestanda höjs. Stomskyddet StoGuard kombinerar flera unika egenskaper; fasaden blir helt lufttät, absolut vattentät och vattenavvisande samtidigt som den är diffusionsöppen för att torka ut kvarvarande byggfukt ur stommen Fuktsäkring StoGuard 2 Underkonstruktion av trä, stål eller aluminiumprofiler 3 Ev isolering Isolering anpassad för ventilationsspalter 4 Putsbärare StoVentec Fasadskiva 5 Grundputs Sto Armeringsputs/StoArmat Classic/StoLevell Classic 6 Armeringsväv Sto Glasfiberväv 7 Slutbeläggning StoLotusan/StoSilco/Stolit Översikt StoGuard - ventilerad eller dränerad fasad Användning Egenskaper Yttre lufttätning av klimatskalet Tätning av skivskarvar och fogar Tätning av genomföringar Tätning kring fönster och dörrar Väderskydd av stombeklädnaden under byggtiden Hindrar uppfuktning av stommen Lufttät Vattentät Diffusionsöppet Sd=0,37-0,45 m. Z s/m Möjliggör uttorkning av byggfukt Applicering Pensel, roller, airlesspruta Godkännanden Vattentätt, 000 Pa (0 cm VP) under 4 veckor Vidhäftning, (mätvärde) utdragsprov för vindlast vid klistrad isolering Översikt StoGuard - massiv stomme av fukttåliga material Fuktsäkring StoGuard 2 Klisterbruk Sto Byggklister 3 Isolering Sto-Ignucell Fasadskiva Grundputs Sto Systemputs 5 Armeringsväv Sto Glasfiberväv M 6 Primer StoPrep Miral 7 Slutbeläggning StoLotusan K/StoSilco K/R Användning Egenskaper Applicering Godkännanden Tätning av genomföringar Tätning kring fönster och dörrar Hindrar uppfuktning av stommen Lufttät Vattentät Diffusionsöppet Sd=0,37-0,45 m. Z s/m Möjliggör uttorkning av byggfukt Pensel, roller, airlesspruta Vattentätt, 000 Pa (0 cm VP) under 4 veckor Vidhäftning, (mätvärde) utdragsprov för vindlast vid klistrad isolering 4 Systemuppbyggnad Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

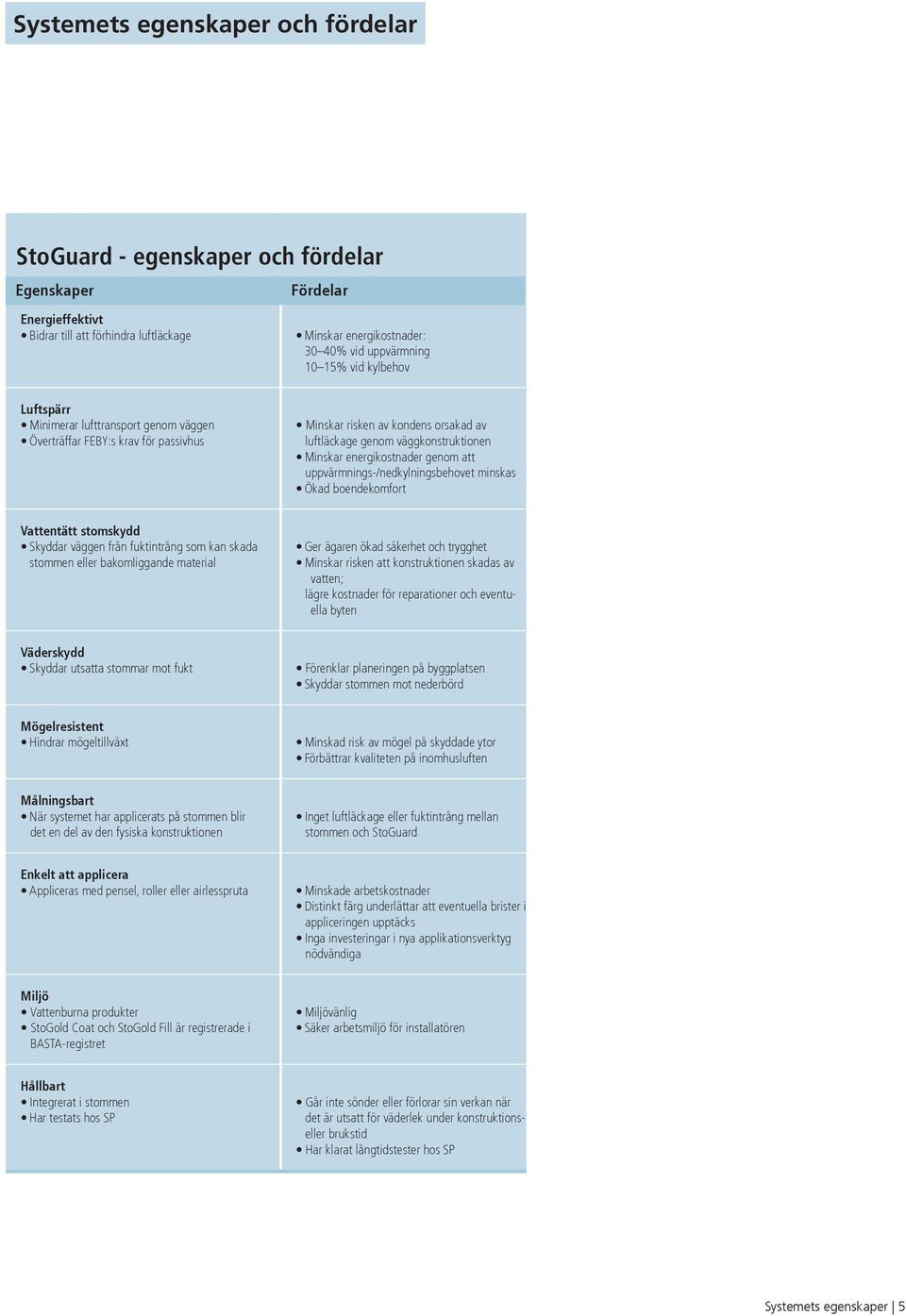

5 Systemets egenskaper och fördelar StoGuard - egenskaper och fördelar Egenskaper Fördelar Energieffektivt Bidrar till att förhindra luftläckage Minskar energikostnader: 30 40% vid uppvärmning 0 5% vid kylbehov Luftspärr Minimerar lufttransport genom väggen Överträffar FEBY:s krav för passivhus Minskar risken av kondens orsakad av luftläckage genom väggkonstruktionen Minskar energikostnader genom att uppvärmnings-/nedkylningsbehovet minskas Ökad boendekomfort Vattentätt stomskydd Skyddar väggen från fuktintrång som kan skada stommen eller bakomliggande material Ger ägaren ökad säkerhet och trygghet Minskar risken att konstruktionen skadas av vatten; lägre kostnader för reparationer och eventuella byten Väderskydd Skyddar utsatta stommar mot fukt Förenklar planeringen på byggplatsen Skyddar stommen mot nederbörd Mögelresistent Hindrar mögeltillväxt Minskad risk av mögel på skyddade ytor Förbättrar kvaliteten på inomhusluften Målningsbart När systemet har applicerats på stommen blir det en del av den fysiska konstruktionen Inget luftläckage eller fuktintrång mellan stommen och StoGuard Enkelt att applicera Appliceras med pensel, roller eller airlesspruta Minskade arbetskostnader Distinkt färg underlättar att eventuella brister i appliceringen upptäcks Inga investeringar i nya applikationsverktyg nödvändiga Miljö Vattenburna produkter StoGold Coat och StoGold Fill är registrerade i BASTA-registret Miljövänlig Säker arbetsmiljö för installatören Hållbart Integrerat i stommen Har testats hos SP Går inte sönder eller förlorar sin verkan när det är utsatt för väderlek under konstruktionseller brukstid Har klarat långtidstester hos SP Systemets egenskaper 5

6 Skarvar/glipor Skarvar/glipor Skarvar/glipor upp till 6 mm bredd Glipor, hål och öppningar upp till 6 mm tätas med mjukfog så att en jämn och plan yta uppnås. 2a Skarvar/glipor mellan 6 mm 0 mm Skivskarvar, glipor, hål och öppningar mellan 6 mm 0 mm tätas med Sto Fogskum alt Sto Bottningslist. 2b 6 Skarvar/glipor Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

7 Modulskarv Modulskarv a Mät upp minst 20 mm under modulskarv. b Måla vindskiva ner på syll med StoGold Coat. 2 Applicera StoGuard Tejp i StoGold Coat vått i vått. 3 Måla ett rikligt lager med StoGold Coat över StoGuard Tejp. Obs Säkerställ att överkant- och underkant av StoGuard Tejp har full vidhäftning till underlaget. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Modulskarv 7

8 Skivskarvar Alt. StoGuard Mesh Skivskarvar Alt. 2 StoGuard Fabric Applicera StoGuard Mesh över skivskarvar. Måla StoGold Coat över skivskarven. 2 Spackla StoGold Fill över StoGuard Mesh. 2 Applicera StoGuard Fabric vått i vått med StoGold Coat. 3 Måla ett rikligt lager StoGold Coat över StoGuard Fabric. 8 Skivskarvar

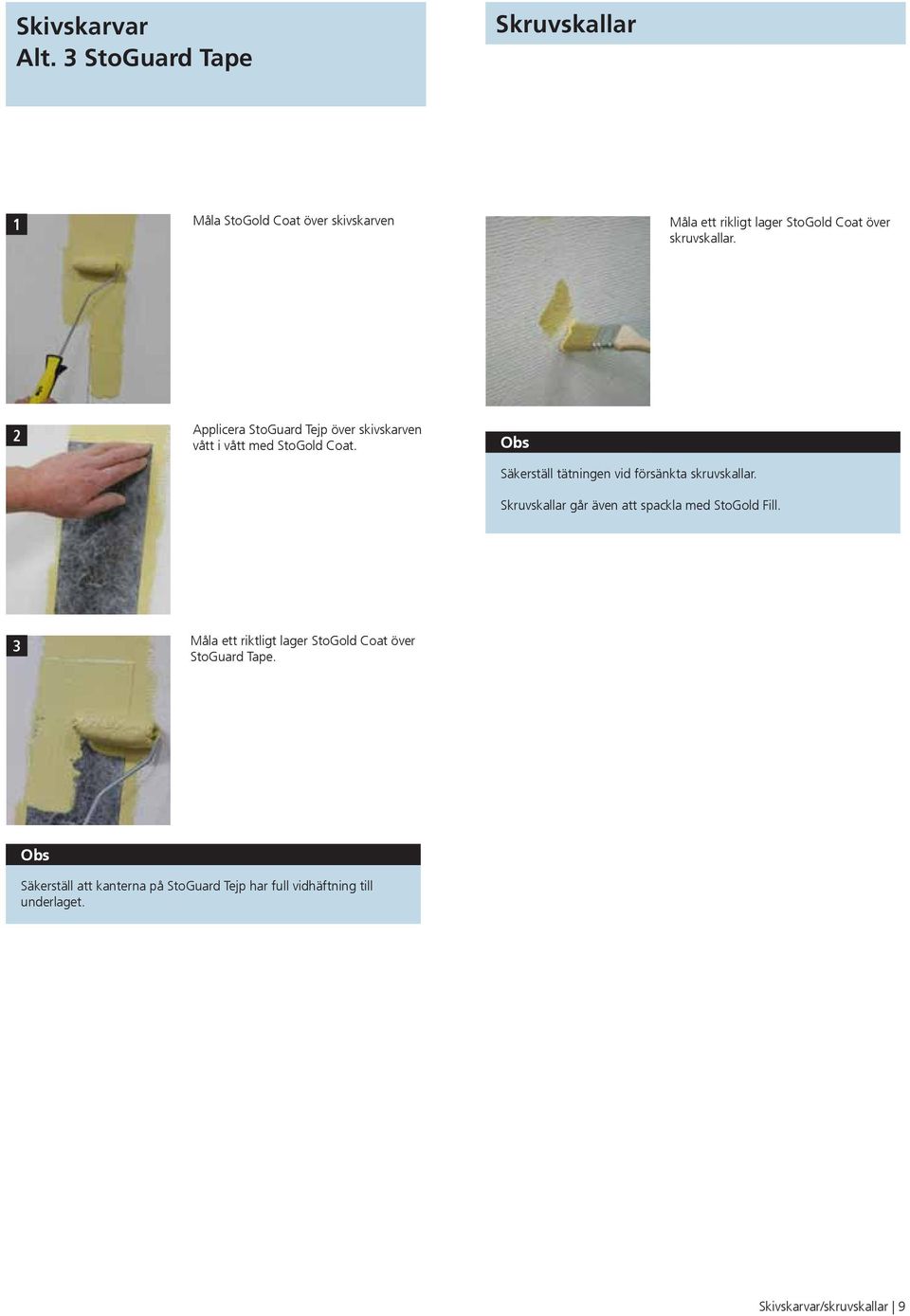

9 Skivskarvar Alt. 3 StoGuard Tape Skruvskallar Måla StoGold Coat över skivskarven Måla ett rikligt lager StoGold Coat över skruvskallar. 2 Applicera StoGuard Tejp över skivskarven vått i vått med StoGold Coat. Obs Säkerställ tätningen vid försänkta skruvskallar. Skruvskallar går även att spackla med StoGold Fill. 3 Måla ett riktligt lager StoGold Coat över StoGuard Tape. Obs Säkerställ att kanterna på StoGuard Tejp har full vidhäftning till underlaget. Skivskarvar/skruvskallar 9

10 Fasadöppningar Alt. StoGuard Mesh Fasadöppningar Alt. StoGuard Mesh På grund av statiska omständigheter uppstår en ökad spänning i öppningars hörn, därför skall dessa diagonalförstärkas. a Diagonalförstärk fasadöppningen genom att applicera StoGuard Mesh från innersmyg och ut på vindskiva. 2a Applicera StoGuard Mesh på undersmyg och minst 00 mm upp på sidosmyg och vik ut på vindskiva. b 2b c 2c 2d 0 Fasadöppningar

11 Fasadöppningar Alt. StoGuard Mesh Fasadöppningar Alt. StoGuard Mesh 3 Applicera StoGuard Mesh på sidosmyg och översmyg (sist). Överlapp med diagonalförstärkning ska ske med minst 50 mm. 4a Spackla smyg och ut på vindskiva med StoGold Fill så att ett heltäckande lager erhålls. 4b 4c 5 Måla smyg och ut på vindskiva med ett rikligt lager StoGold Coat. Obs Vid ojämt underlag börja med att spackla jämt smyg med StoGold Fill och bädda in StoGuard Mesh i detta skikt. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fasadöppningar

12 Fasadöppningar Alt. 2 StoGuard Fabric Fasadöppningar Alt. 2 StoGuard Fabric På grund av statiska omständigheter uppstår en ökad spänning i öppningars hörn, därför skall dessa diagonalförstärkas. Måla StoGold Coat rikligt i hörn och smyg av fasadöppningen. 4a Måla undersmyg och ut på vindskiva med ett heltäckande lager StoGold Coat. 2a Applicera StoGuard RediCorner vått i vått med StoGold Coat. 4b 2b 3 Måla StoGuard RediCorner med ett rikligt lager StoGold Coat. 2 Fasadöppningar Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

13 Fasadöppningar Alt. 2 StoGuard Fabric Fasadöppningar Alt. 2 StoGuard Fabric 5 Applicera StoGuard Fabric vått i vått med StoGold Coat. 8 Applicera StoGuard Fabric vått i vått med StoGold Coat. Säkerställ att minst 50 mm överlapp med StoGuard RediCorner erhålls. Säkerställ att minst 50 mm överlapp med StoGuard RediCorner erhålls. 6 Måla StoGuard Fabric med StoGold Coat så att ett heltäckande lager erhålls. 9a Måla StoGuard Fabric med ett rikligt lager StoGold Coat. 7 Måla sidosmyg och översmyg (sist) med StoGold Coat. 9b Obs Om det skulle uppstå luftbubblor i StoGuard Fabric går det att använda en hörnslev alt. spackel för att trycka ut luften. Detta ska göras i samband med att StoGuard Fabric appliceras. Fasadöppningar 3

14 Skvallerbleck Skvallerbleck Skvallerblecket ska utformas enligt AMA eller Byggherrens konstruktionsritningar. Skvallerbleck monteras efter det att fuktsäkring har utförts i fönster-smyg. 2 Spackla övergången med StoGold Fill så att en jämn yta uppnås. Vid behov finns det möjlighet att jämna till StoGold Fill med pensel. a Applicera StoGuard Mesh i övergången mellan underliggaren och skvallerbleck. StoGuard Mesh ska överlappas i hörn och appliceras minst 50 mm upp på sidosmyg. 3 Applicera StoGuard Mesh på övergången mellan nervik och vindskiva under skvallerbleck. b 4 Spackla övergången med StoGold Fill. 4 Skvallerbleck Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

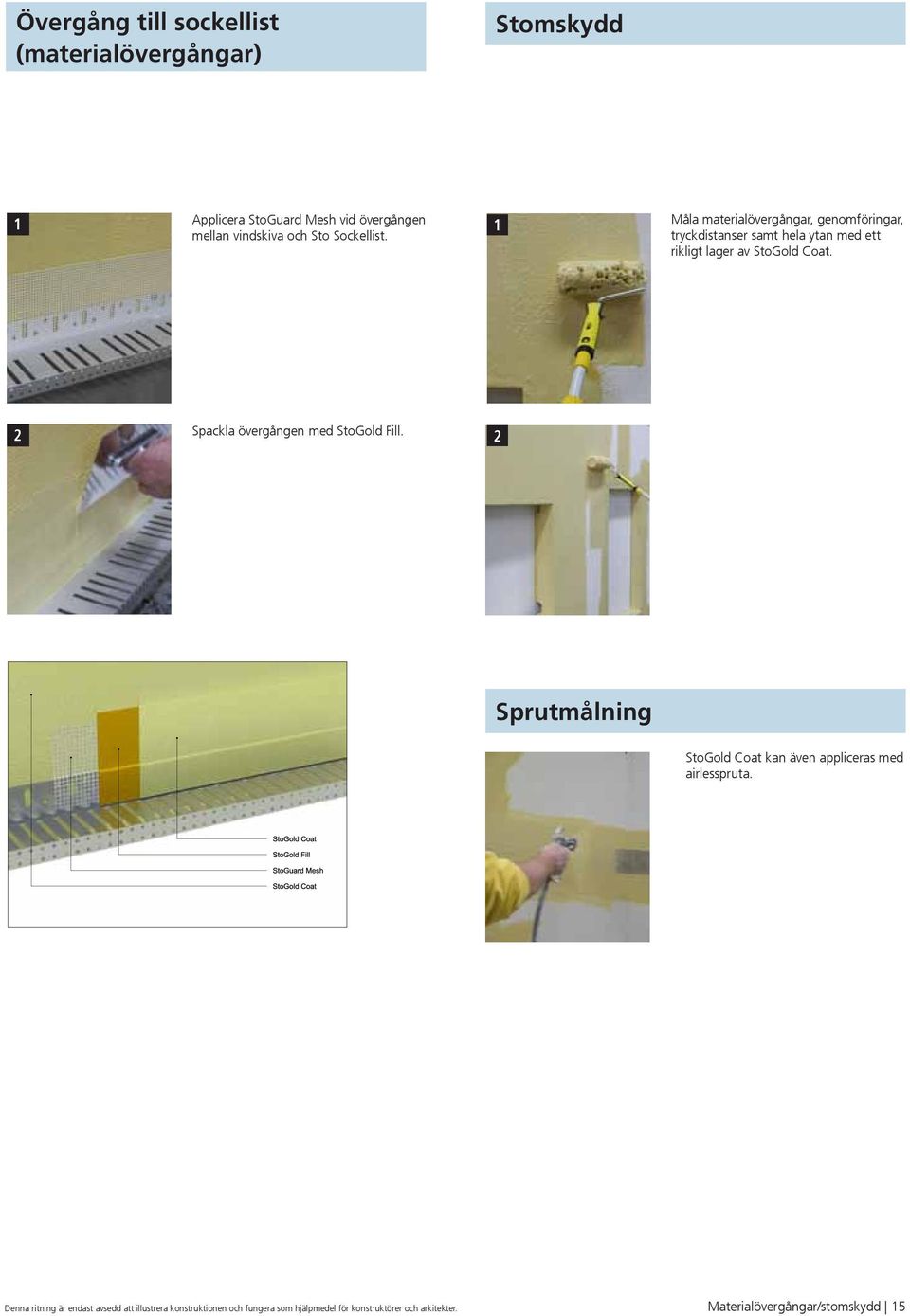

15 Övergång till sockellist (materialövergångar) Stomskydd Applicera StoGuard Mesh vid övergången mellan vindskiva och Sto Sockellist. Måla materialövergångar, genomföringar, tryckdistanser samt hela ytan med ett rikligt lager av StoGold Coat. 2 Spackla övergången med StoGold Fill. 2 Sprutmålning StoGold Coat kan även appliceras med airlesspruta. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Materialövergångar/stomskydd 5

16 Genomföringar elrör Genomföringar ventilationsrör Måla området runt genomföringen med ett rikligt lager StoGold Coat. 2 Applicera en manschett vått i vått med StoGold Coat. 3 Måla manschetten med ett rikligt lager StoGold Coat så att ett heltäckande lager erhålls. Applicera StoGuard Mesh från vindskiva och ut på ventilationsrör. Obs Självhäftande manschetter ska sättas vått i vått med StoGold Coat. 2 Applicera StoGold Fill från vindskiva och ut på ventilationsrör. Obs Vid behov finns det möjlighet att jämna till StoGold Fill med en pensel. 6 Genomföringar Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

17 Infästningar Alt. StoGuard Mesh Infästningar Alt. 2 StoGuard Fabric Obs Innan tryckdistansen ska monteras ska vindskiva vara fuktsäkrad med StoGuard System. Applicera StoGuard Mesh från vindskiva och minst 50 mm ut på tryckdistansen. Måla StoGold Coat från vindskiva och minst 50 mm ut på distansen. 2 Diagonalförstärk hörnen med StoGuard Mesh. 2a Applicera StoGuard Fabric vått i vått med StoGold Coat. 2b 3 Spackla StoGold Fill från vindskiva och ut på tryckdistansen. 3 Måla StoGold Coat i hörn och diagonalförstärk med StoGuard Fabric. Avsluta med att måla tryckdistansen med ett rikligt lager StoGold Coat. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Infästningar 7
