1 StoTherm Resol Arbetsanvisning I Fasad I Isolerade fasadsystem I

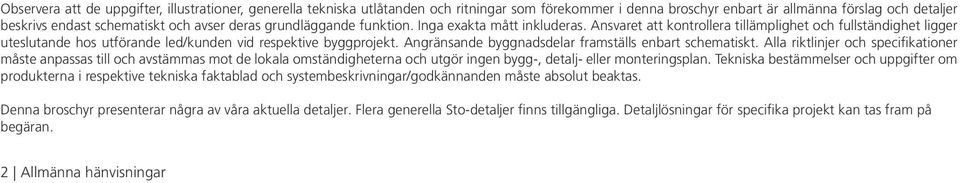

2 Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i denna broschyr enbart är allmänna förslag och detaljer beskrivs endast schematiskt och avser deras grundläggande funktion. Inga exakta mått inkluderas. Ansvaret att kontrollera tillämplighet och fullständighet ligger uteslutande hos utförande led/kunden vid respektive byggprojekt. Angränsande byggnadsdelar framställs enbart schematiskt. Alla riktlinjer och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna och utgör ingen bygg-, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Denna broschyr presenterar några av våra aktuella detaljer. Flera generella Sto-detaljer finns tillgängliga. Detaljlösningar för specifika projekt kan tas fram på begäran. 2 Allmänna hänvisningar

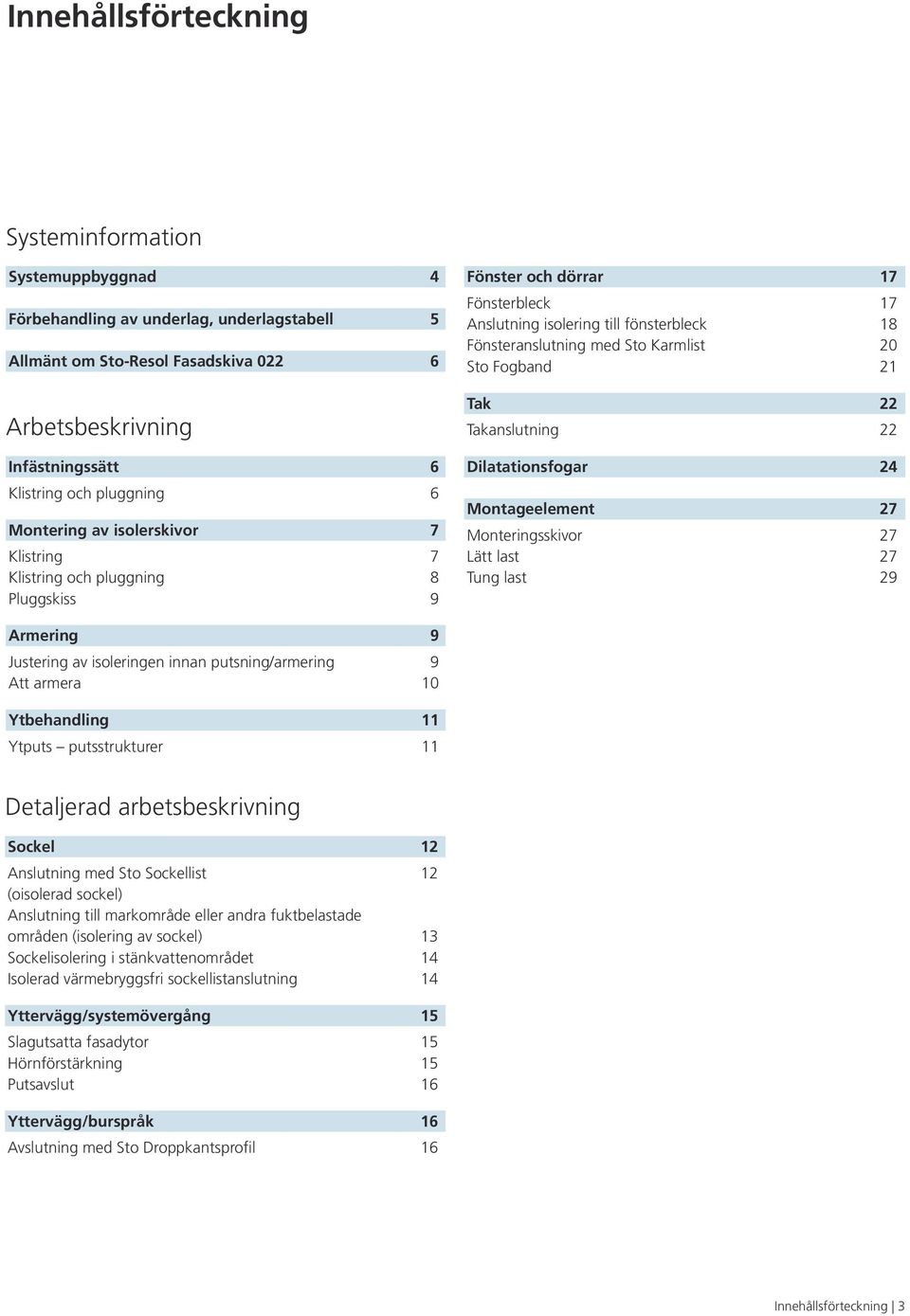

3 Innehållsförteckning Systeminformation Systemuppbyggnad 4 Förbehandling av underlag, underlagstabell 5 Allmänt om Sto-Resol Fasadskiva Arbetsbeskrivning Infästningssätt 6 Klistring och pluggning 6 Montering av isolerskivor 7 Klistring 7 Klistring och pluggning 8 Pluggskiss 9 Fönster och dörrar 17 Fönsterbleck 17 Anslutning isolering till fönsterbleck 18 Fönsteranslutning med Sto Karmlist 20 Sto Fogband 21 Tak 22 Takanslutning 22 Dilatationsfogar 24 Montageelement 27 Monteringsskivor 27 Lätt last 27 Tung last 29 Armering 9 Justering av isoleringen innan putsning/armering 9 Att armera 10 Ytbehandling 11 Ytputs putsstrukturer 11 Detaljerad arbetsbeskrivning Sockel 12 Anslutning med Sto Sockellist 12 (oisolerad sockel) Anslutning till markområde eller andra fuktbelastade områden (isolering av sockel) 13 Sockelisolering i stänkvattenområdet 14 Isolerad värmebryggsfri sockellistanslutning 14 Yttervägg/systemövergång 15 Slagutsatta fasadytor 15 Hörnförstärkning 15 Putsavslut 16 Yttervägg/burspråk 16 Avslutning med Sto Droppkantsprofil 16 Innehållsförteckning 3

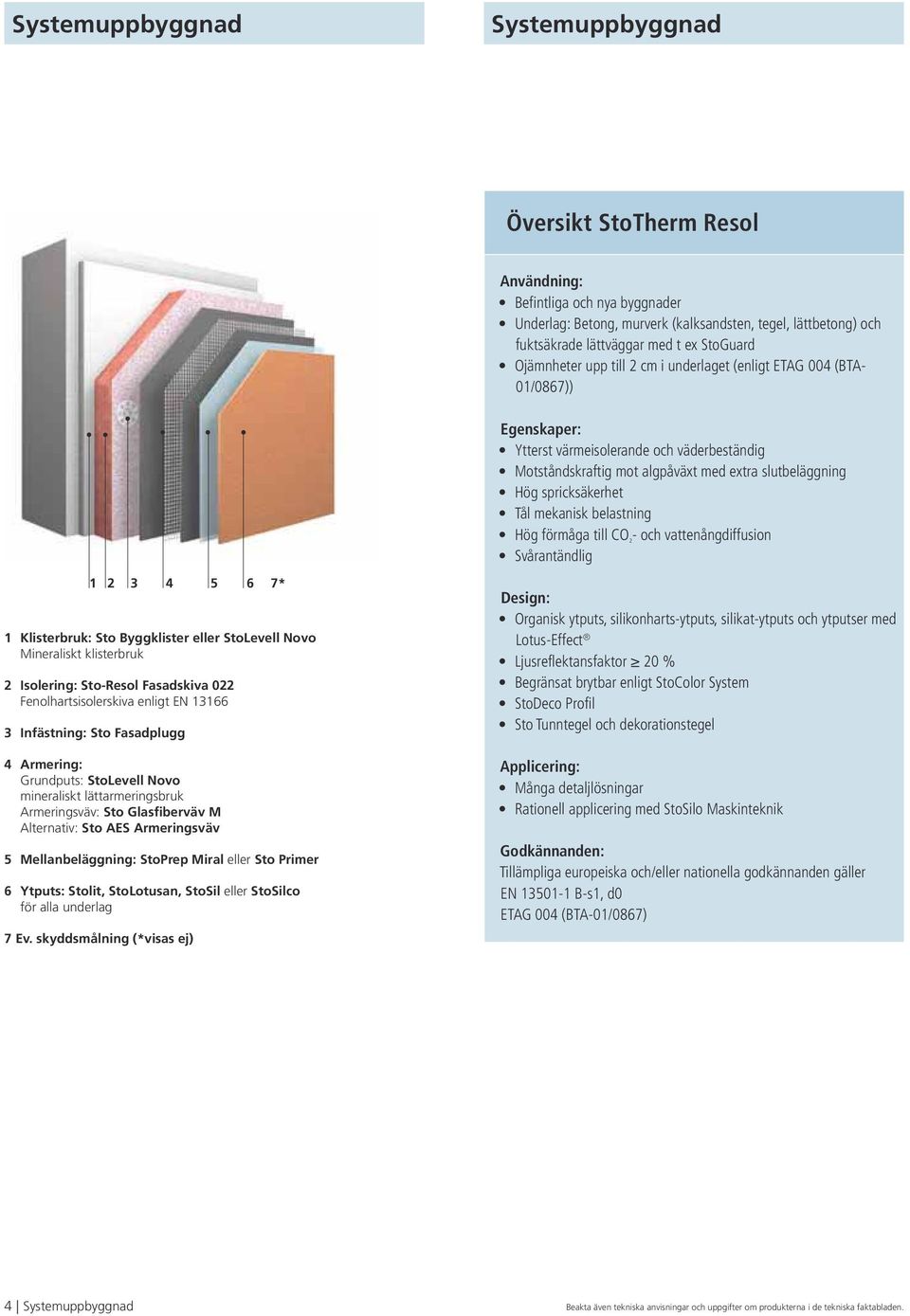

4 Systemuppbyggnad Systemuppbyggnad Översikt StoTherm Resol Användning: Befintliga och nya byggnader Underlag: Betong, murverk (kalksandsten, tegel, lättbetong) och fuktsäkrade lättväggar med t ex StoGuard Ojämnheter upp till 2 cm i underlaget (enligt ETAG 004 (BTA- 01/0867)) Egenskaper: Ytterst värmeisolerande och väderbeständig Motståndskraftig mot algpåväxt med extra slutbeläggning Hög spricksäkerhet Tål mekanisk belastning Hög förmåga till CO ² - och vattenångdiffusion Svårantändlig Klisterbruk: Sto Byggklister eller StoLevell Novo Mineraliskt klisterbruk 2 Isolering: Sto-Resol Fasadskiva 022 Fenolhartsisolerskiva enligt EN Infästning: Sto Fasadplugg 4 Armering: Grundputs: StoLevell Novo mineraliskt lättarmeringsbruk Armeringsväv: Sto Glasfiberväv M Alternativ: Sto AES Armeringsväv 5 Mellanbeläggning: StoPrep Miral eller Sto Primer 6 Ytputs: Stolit, StoLotusan, StoSil eller StoSilco för alla underlag 7 Ev. skyddsmålning (*visas ej) 7* Design: Organisk ytputs, silikonharts-ytputs, silikat-ytputs och ytputser med Lotus-Effect Ljusreflektansfaktor 20 % Begränsat brytbar enligt StoColor System StoDeco Profil Sto Tunntegel och dekorationstegel Applicering: Många detaljlösningar Rationell applicering med StoSilo Maskinteknik Godkännanden: Tillämpliga europeiska och/eller nationella godkännanden gäller EN B-s1, d0 ETAG 004 (BTA-01/0867) 4 Systemuppbyggnad Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

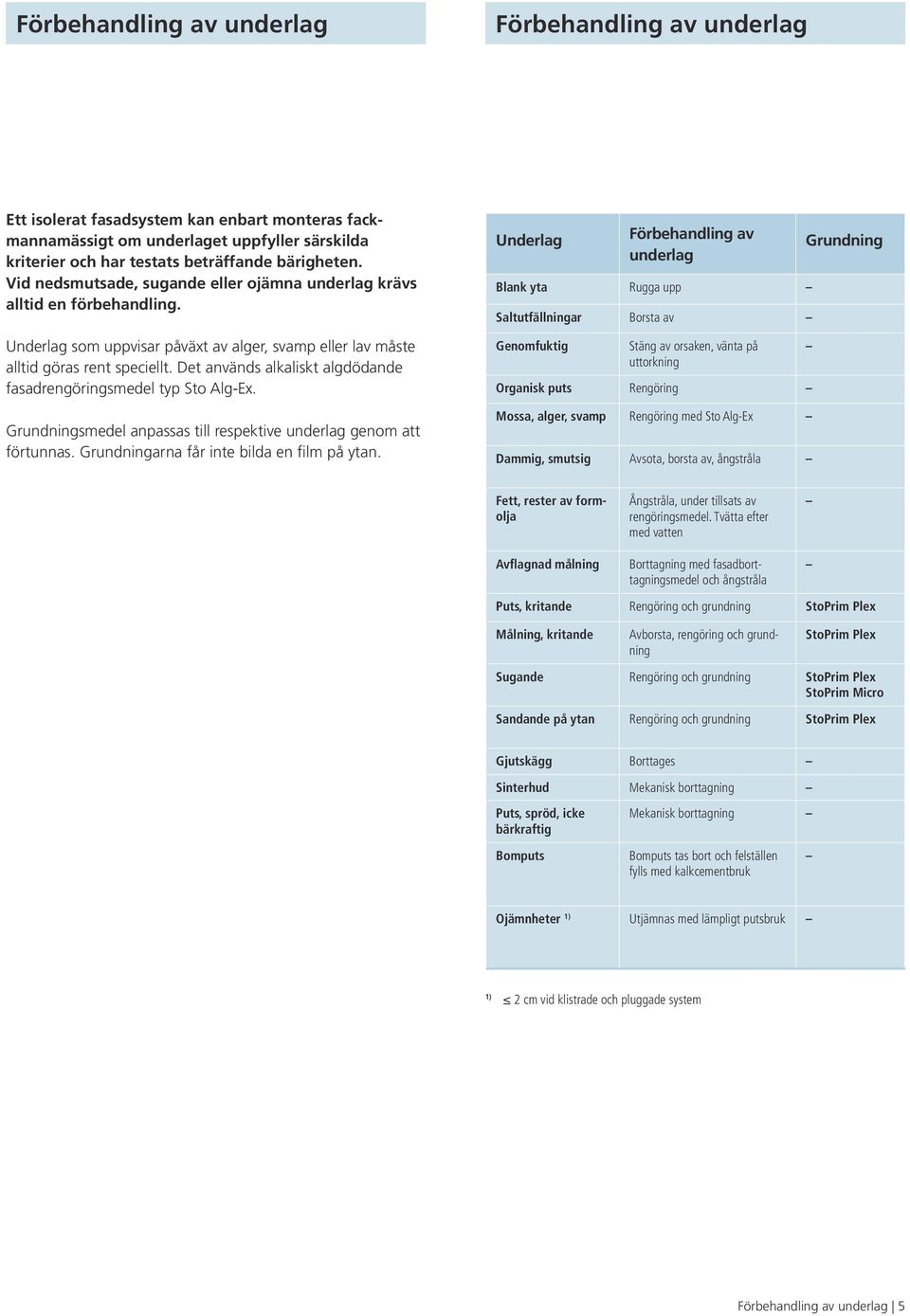

5 Förbehandling av underlag Förbehandling av underlag Ett isolerat fasadsystem kan enbart monteras fackmannamässigt om underlaget uppfyller särskilda kriterier och har testats beträffande bärigheten. Vid nedsmutsade, sugande eller ojämna underlag krävs alltid en förbehandling. Underlag som uppvisar påväxt av alger, svamp eller lav måste alltid göras rent speciellt. Det används alkaliskt algdödande fasadrengöringsmedel typ Sto Alg-Ex. Grundningsmedel anpassas till respektive underlag genom att förtunnas. Grundningarna får inte bilda en film på ytan. Underlag Förbehandling av underlag Blank yta Rugga upp Saltutfällningar Borsta av Genomfuktig Stäng av orsaken, vänta på uttorkning Organisk puts Rengöring Mossa, alger, svamp Rengöring med Sto Alg-Ex Dammig, smutsig Avsota, borsta av, ångstråla Grundning Fett, rester av formolja Avflagnad målning Ångstråla, under tillsats av rengöringsmedel. Tvätta efter med vatten Borttagning med fasadborttagningsmedel och ångstråla Puts, kritande Rengöring och grundning StoPrim Plex Målning, kritande Avborsta, rengöring och grundning StoPrim Plex Sugande Rengöring och grundning StoPrim Plex StoPrim Micro Sandande på ytan Rengöring och grundning StoPrim Plex Gjutskägg Borttages Sinterhud Mekanisk borttagning Puts, spröd, icke bärkraftig Mekanisk borttagning Bomputs Bomputs tas bort och felställen fylls med kalkcementbruk Ojämnheter 1) Utjämnas med lämpligt putsbruk 1) 2 cm vid klistrade och pluggade system Förbehandling av underlag 5

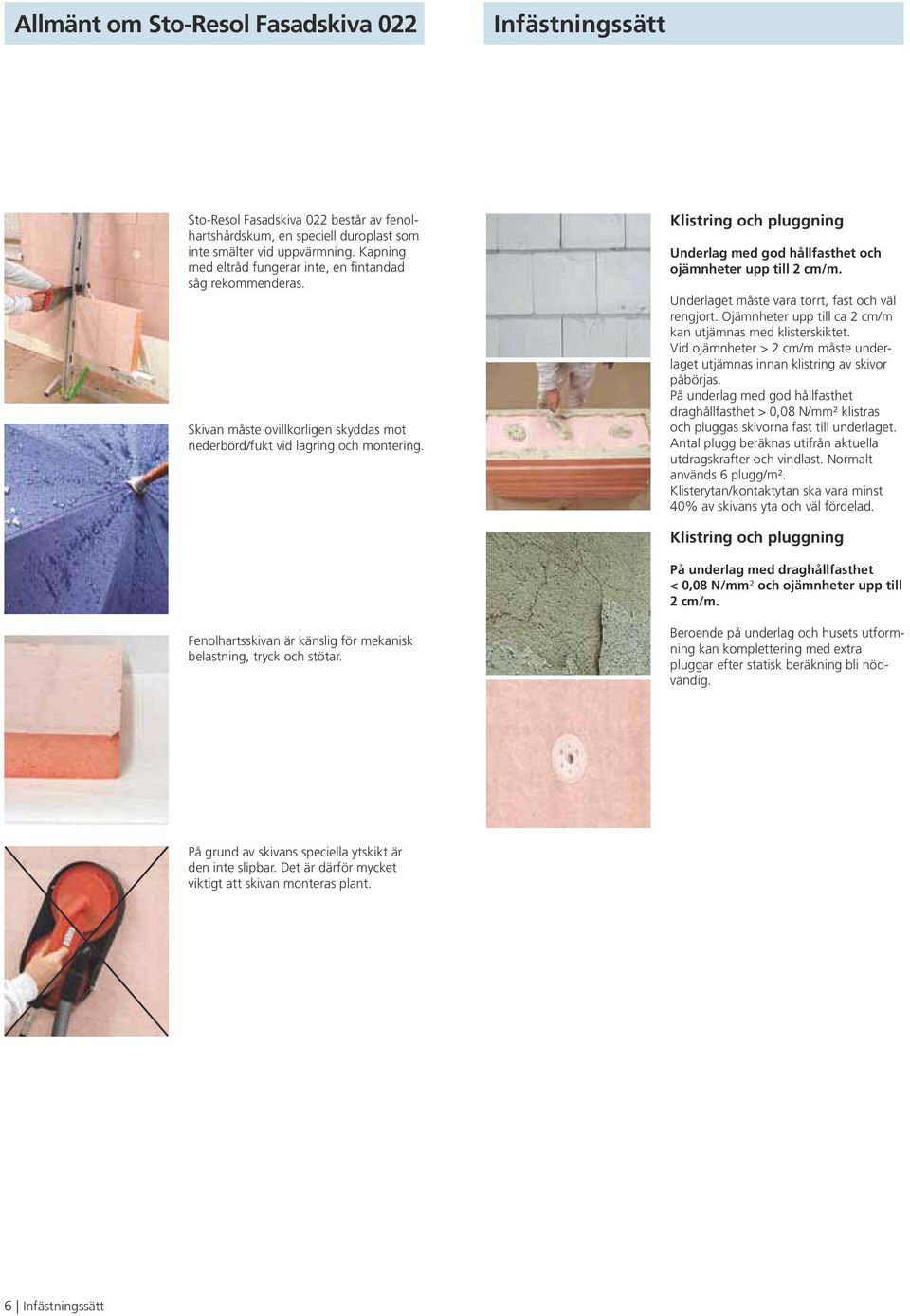

6 Allmänt om Sto-Resol Fasadskiva 022 Infästningssätt Sto-Resol Fasadskiva 022 består av fenolhartshårdskum, en speciell duroplast som inte smälter vid uppvärmning. Kapning med eltråd fungerar inte, en fintandad såg rekommenderas. Skivan måste ovillkorligen skyddas mot nederbörd/fukt vid lagring och montering. Klistring och pluggning Underlag med god hållfasthet och ojämnheter upp till 2 cm/m. Underlaget måste vara torrt, fast och väl rengjort. Ojämnheter upp till ca 2 cm/m kan utjämnas med klisterskiktet. Vid ojämnheter > 2 cm/m måste underlaget utjämnas innan klistring av skivor påbörjas. På underlag med god hållfasthet draghållfasthet > 0,08 N/mm² klistras och pluggas skivorna fast till underlaget. Antal plugg beräknas utifrån aktuella utdragskrafter och vindlast. Normalt används 6 plugg/m². Klisterytan/kontaktytan ska vara minst 40% av skivans yta och väl fördelad. Klistring och pluggning På underlag med draghållfasthet < 0,08 N/mm² och ojämnheter upp till 2 cm/m. Fenolhartsskivan är känslig för mekanisk belastning, tryck och stötar. Beroende på underlag och husets utformning kan komplettering med extra pluggar efter statisk beräkning bli nödvändig. På grund av skivans speciella ytskikt är den inte slipbar. Det är därför mycket viktigt att skivan monteras plant. 6 Infästningssätt

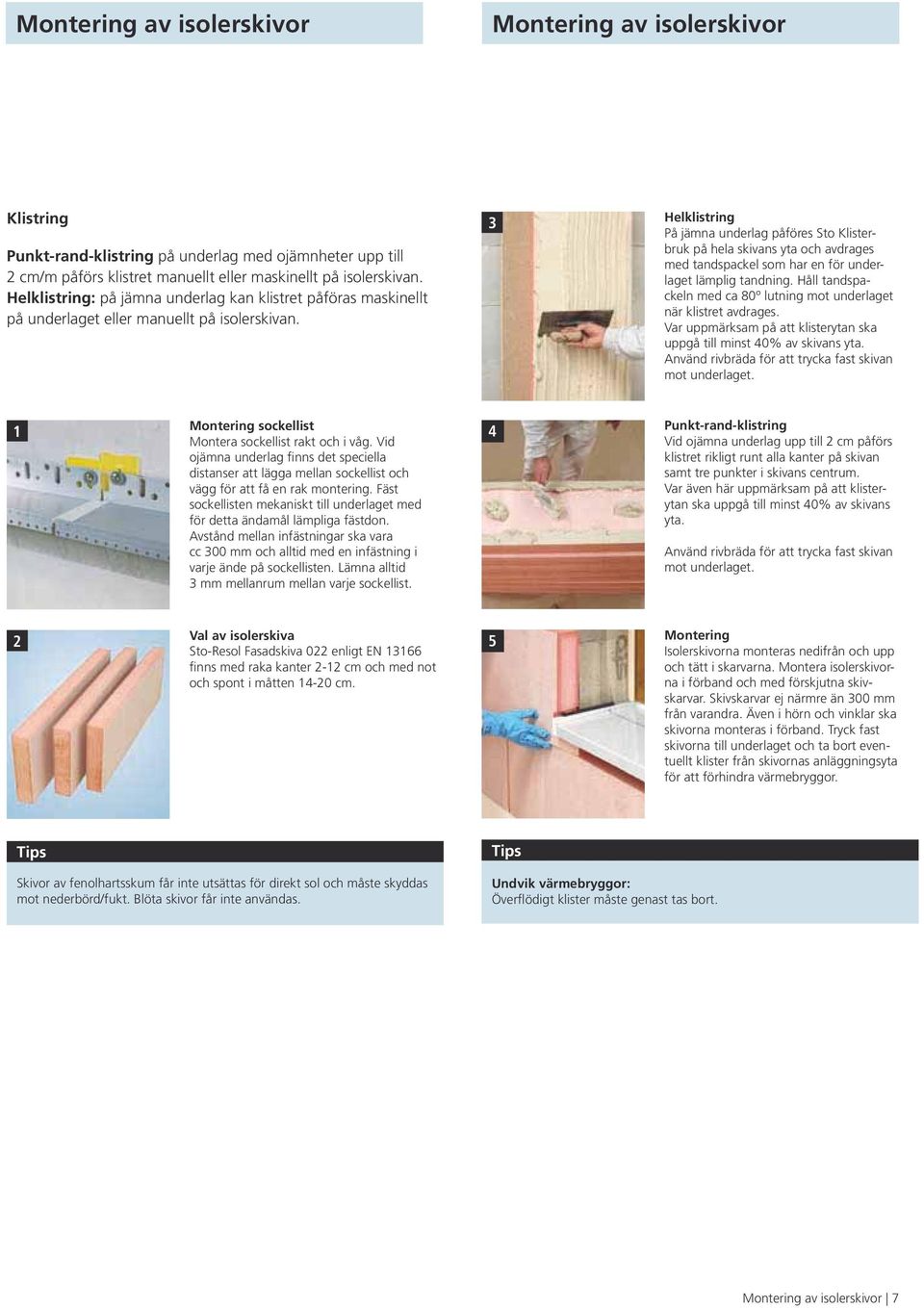

7 Montering av isolerskivor Montering av isolerskivor Klistring Punkt-rand-klistring på underlag med ojämnheter upp till 2 cm/m påförs klistret manuellt eller maskinellt på isolerskivan. Helklistring: på jämna underlag kan klistret påföras maskinellt på underlaget eller manuellt på isolerskivan. 3 Helklistring På jämna underlag påföres Sto Klisterbruk på hela skivans yta och avdrages med tandspackel som har en för underlaget lämplig tandning. Håll tandspackeln med ca 80º lutning mot underlaget när klistret avdrages. Var uppmärksam på att klisterytan ska uppgå till minst 40% av skivans yta. Använd rivbräda för att trycka fast skivan mot underlaget. 1 Montering sockellist Montera sockellist rakt och i våg. Vid ojämna underlag finns det speciella distanser att lägga mellan sockellist och vägg för att få en rak montering. Fäst sockellisten mekaniskt till underlaget med för detta ändamål lämpliga fästdon. Avstånd mellan infästningar ska vara cc 300 mm och alltid med en infästning i varje ände på sockellisten. Lämna alltid 3 mm mellanrum mellan varje sockellist. 4 Punkt-rand-klistring Vid ojämna underlag upp till 2 cm påförs klistret rikligt runt alla kanter på skivan samt tre punkter i skivans centrum. Var även här uppmärksam på att klisterytan ska uppgå till minst 40% av skivans yta. Använd rivbräda för att trycka fast skivan mot underlaget. 2 Val av isolerskiva Sto-Resol Fasadskiva 022 enligt EN finns med raka kanter 2-12 cm och med not och spont i måtten cm. 5 Montering Isolerskivorna monteras nedifrån och upp och tätt i skarvarna. Montera isolerskivorna i förband och med förskjutna skivskarvar. Skivskarvar ej närmre än 300 mm från varandra. Även i hörn och vinklar ska skivorna monteras i förband. Tryck fast skivorna till underlaget och ta bort eventuellt klister från skivornas anläggningsyta för att förhindra värmebryggor. Tips Tips Skivor av fenolhartsskum får inte utsättas för direkt sol och måste skyddas mot nederbörd/fukt. Blöta skivor får inte användas. Undvik värmebryggor: Överflödigt klister måste genast tas bort. Montering av isolerskivor 7

8 Montering av isolerskivor Montering av isolerskivor Mekanisk infästning av isolerskivor Underlag: Använd plugg som är anpassade och rekommenderade för aktuellt underlag. Förankringsdjup: Infästningdjup för plugg anpassas efter aktuellt underlag/stomkonstruktion. Befintlig puts eller annat ytskikt får inte inräknas i infästningsdjupet. Utdragsprov: Vid tvivelaktigt underlag måste utdragsprovning utföras på objektet för att säkerställa att tillräckliga utdragsvärden uppnås. Pluggspecifikation: Längd och dimension på den mekaniska infästningen (pluggen) avgörs av underlag och aktuell isolertjocklek. Antal plugg avgörs av byggnadens läge och höjd samt eventuell utdragsprovning. Var noggrann med att pluggens skalle monteras plant mot isolerskivornas yta. Pluggning får ej utföras innan klisterbruket har härdat och tidigast 24 timmar efter klistring. 1a Klistring och pluggning Pluggning Montera pluggens utsida i liv med isolerskivans ytskikt. 8 Montering av isolerskivor Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

9 Infästning isolerskivor Armering Pluggskiss Vid skivstorlek 0,5 m² (Fenolhartsskiva 120x40 cm) Justering av isoleringen innan putsning/armering Efter montering av isolerskivor är det sista möjligheten att justera eventuella glipor i isoleringen för att erhålla ett så bra slutresultat som möjligt utan värmebryggor och synliga isolerskarvar. Plugg m² Kontroll av isolering Innan applicering av putsskikt kontrollera att inga glipor finns i isolerskiktet. Applicering av putsskikt först efter minst 24 timmars torktid av klisterskiktet Förslutning av glipor Öppna glipor försluts med Sto Fogskum, isocyanatfritt eller remsor av isoleringen. Detta förhindrar sprickor och spår efter isolerskarvar i färdigställd ytputs. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Armering 9

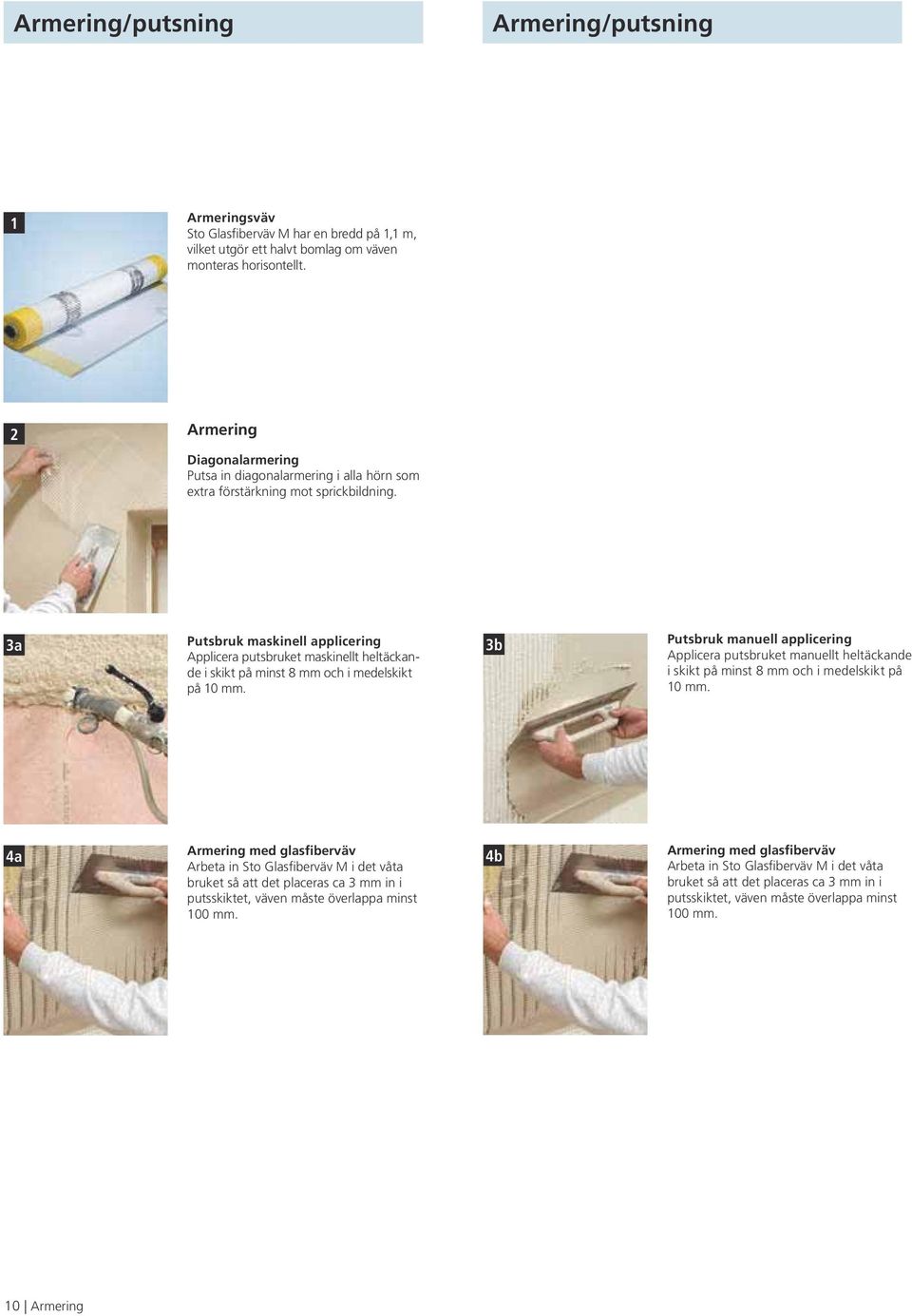

10 Armering/putsning Armering/putsning 1 Armeringsväv Sto Glasfiberväv M har en bredd på 1,1 m, vilket utgör ett halvt bomlag om väven monteras horisontellt. 2 Armering Diagonalarmering Putsa in diagonalarmering i alla hörn som extra förstärkning mot sprickbildning. 3a Putsbruk maskinell applicering Applicera putsbruket maskinellt heltäckande i skikt på minst 8 mm och i medelskikt på 10 mm. 3b Putsbruk manuell applicering Applicera putsbruket manuellt heltäckande i skikt på minst 8 mm och i medelskikt på 10 mm. 4a Armering med glasfiberväv Arbeta in Sto Glasfiberväv M i det våta bruket så att det placeras ca 3 mm in i putsskiktet, väven måste överlappa minst 100 mm. 4b Armering med glasfiberväv Arbeta in Sto Glasfiberväv M i det våta bruket så att det placeras ca 3 mm in i putsskiktet, väven måste överlappa minst 100 mm. 10 Armering

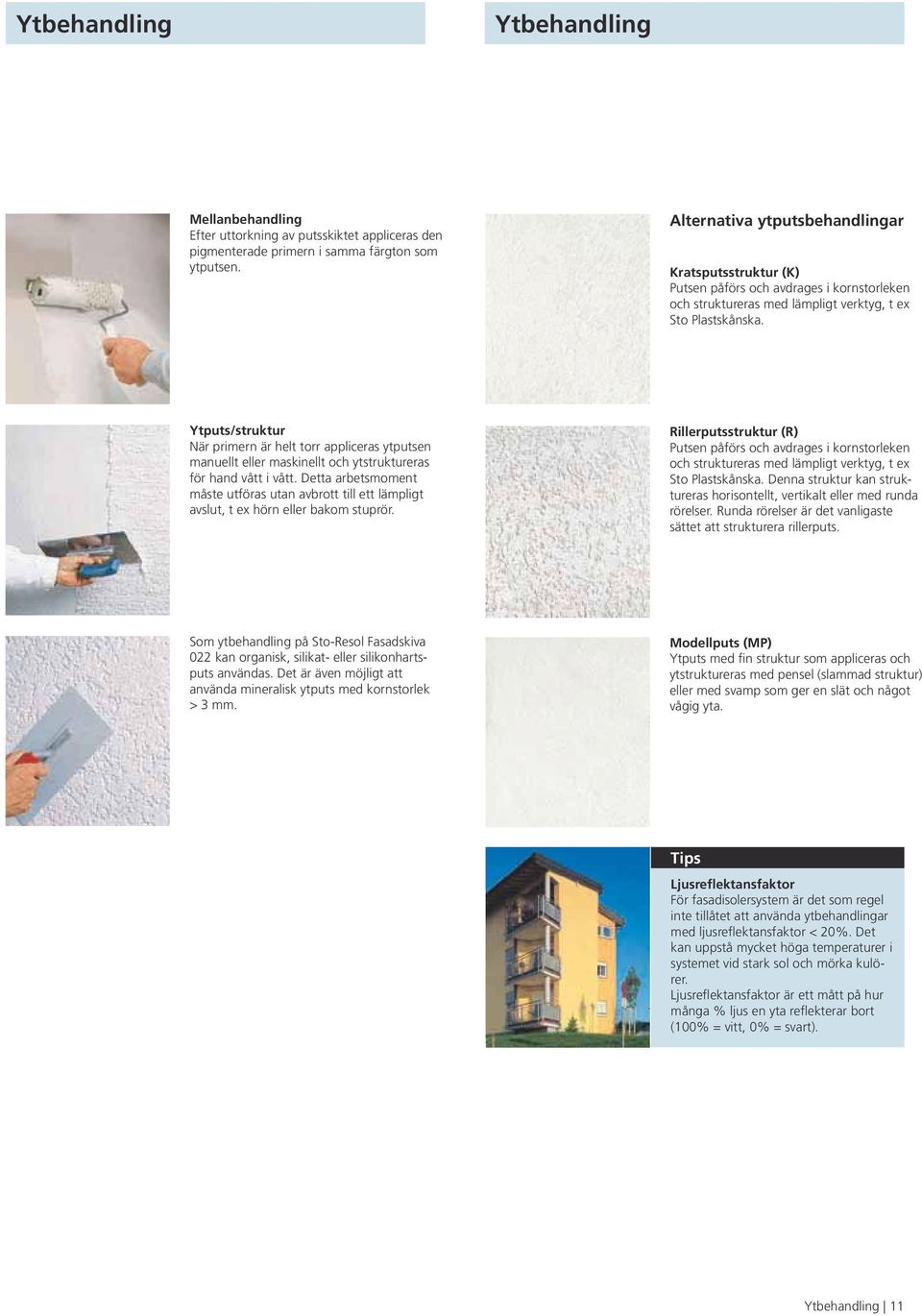

11 Ytbehandling Ytbehandling Mellanbehandling Efter uttorkning av putsskiktet appliceras den pigmenterade primern i samma färgton som ytputsen. Alternativa ytputsbehandlingar Kratsputsstruktur (K) Putsen påförs och avdrages i kornstorleken och struktureras med lämpligt verktyg, t ex Sto Plastskånska. Ytputs/struktur När primern är helt torr appliceras ytputsen manuellt eller maskinellt och ytstruktureras för hand vått i vått. Detta arbetsmoment måste utföras utan avbrott till ett lämpligt avslut, t ex hörn eller bakom stuprör. Rillerputsstruktur (R) Putsen påförs och avdrages i kornstorleken och struktureras med lämpligt verktyg, t ex Sto Plastskånska. Denna struktur kan struktureras horisontellt, vertikalt eller med runda rörelser. Runda rörelser är det vanligaste sättet att strukturera rillerputs. Som ytbehandling på Sto-Resol Fasadskiva 022 kan organisk, silikat- eller silikonhartsputs användas. Det är även möjligt att använda mineralisk ytputs med kornstorlek > 3 mm. Modellputs (MP) Ytputs med fin struktur som appliceras och ytstruktureras med pensel (slammad struktur) eller med svamp som ger en slät och något vågig yta. Tips Ljusreflektansfaktor För fasadisolersystem är det som regel inte tillåtet att använda ytbehandlingar med ljusreflektansfaktor < 20%. Det kan uppstå mycket höga temperaturer i systemet vid stark sol och mörka kulörer. Ljusreflektansfaktor är ett mått på hur många % ljus en yta reflekterar bort (100% = vitt, 0% = svart). Ytbehandling 11

12 Sockel Sockel Anslutning med Sto Sockellist Oisolerad sockel 1 Montering av Sto Sockellist Markera sockelhöjden med färgsnöre och montera sockellisten. Ojämnheter i underlaget utjämnas med Sto Distansbricka som finns i olika tjocklekar. 2 Infästning Montera i dimension efter isolertjocklek. Fäst listen med lämpliga spikplugg/skruv med cc avstånd 300 mm. Tänk på att inte dra åt skruven så hårt att listen vrider sig. 3 Listskarvar Montera alltid en infästning i varje ände på listen. För lättare montering kan Sto Sockellistförbindare användas. Alla skarvar ska alltid ha ett mellanrum på 3 mm. 4 Hörn I hörn monteras Sto Sockellist hörn som passar även för olika vinklar. 5 Utsticksprofil Montera Sto Utsticksprofil Novo 10 mm på sockellisten då tjockare putsskikt ska appliceras. 12 Sockel Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

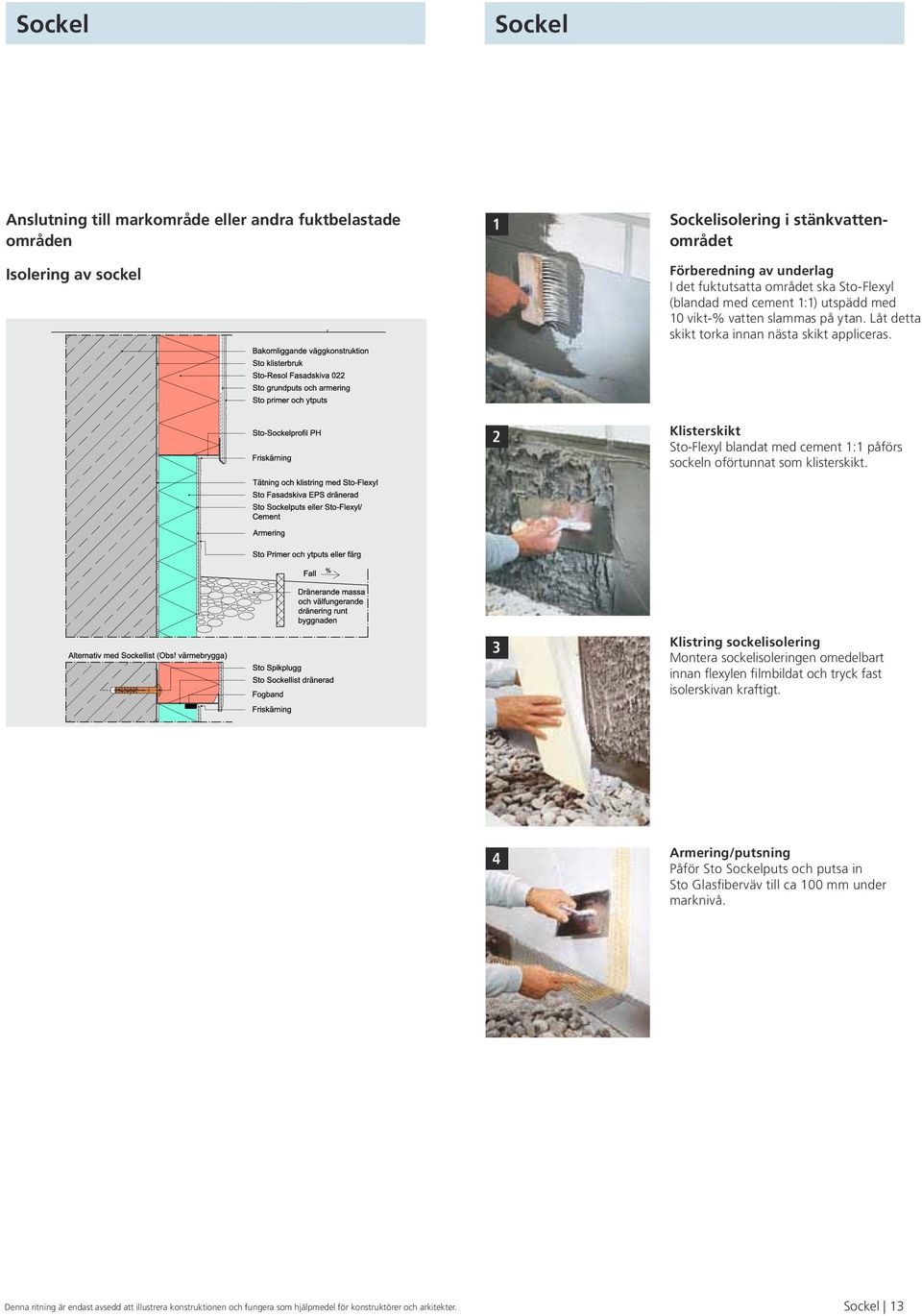

13 Sockel Sockel Anslutning till markområde eller andra fuktbelastade områden Isolering av sockel 1 Sockelisolering i stänkvattenområdet Förberedning av underlag I det fuktutsatta området ska Sto-Flexyl (blandad med cement 1:1) utspädd med 10 vikt-% vatten slammas på ytan. Låt detta skikt torka innan nästa skikt appliceras. 2 Klisterskikt Sto-Flexyl blandat med cement 1:1 påförs sockeln oförtunnat som klisterskikt. 3 Klistring sockelisolering Montera sockelisoleringen omedelbart innan flexylen filmbildat och tryck fast isolerskivan kraftigt. 4 Armering/putsning Påför Sto Sockelputs och putsa in Sto Glasfiberväv till ca 100 mm under marknivå. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sockel 13

14 Sockel Sockel 5 Sockelisolering i stänkvattenområdet 1 Isolerad värmebryggsfri sockellistanslutning Sockelisolering i stänkvattenområdet Om ytputs, t ex StoSuperlit ska appliceras, ska ytan först strykas med Sto Primer. Dra på putsbruk i samma bredd som sockelprofil inklusive väv. Innan applicering av en ytputs måste underlaget behandlas med en primer. 6 Dräneringsskikt med gårdsgrus/sten I stänkvattenområdet ska ett dränerande material anläggas mm ut från fasaden. Detta förhindrar även mekaniska skador i detta område. 2 Tryck in Sto Sockelprofil PH mellan sockelisolering och fasadisolering och putsa in i det påförda putsbruket. För att skarva sockellisterna används Sto Sockellistförbindare L. 3 Inarbetning av glasfiberväven på fasaden Glasfiberväven ska dras ned till droppnäsan på sockellisten och inarbetas så att den placeras i den yttre delen av putsskiktet. 4 Tätning mot sockellist Fogen mellan sockelisolering och sockellist tätas med StoSeal F Sockel

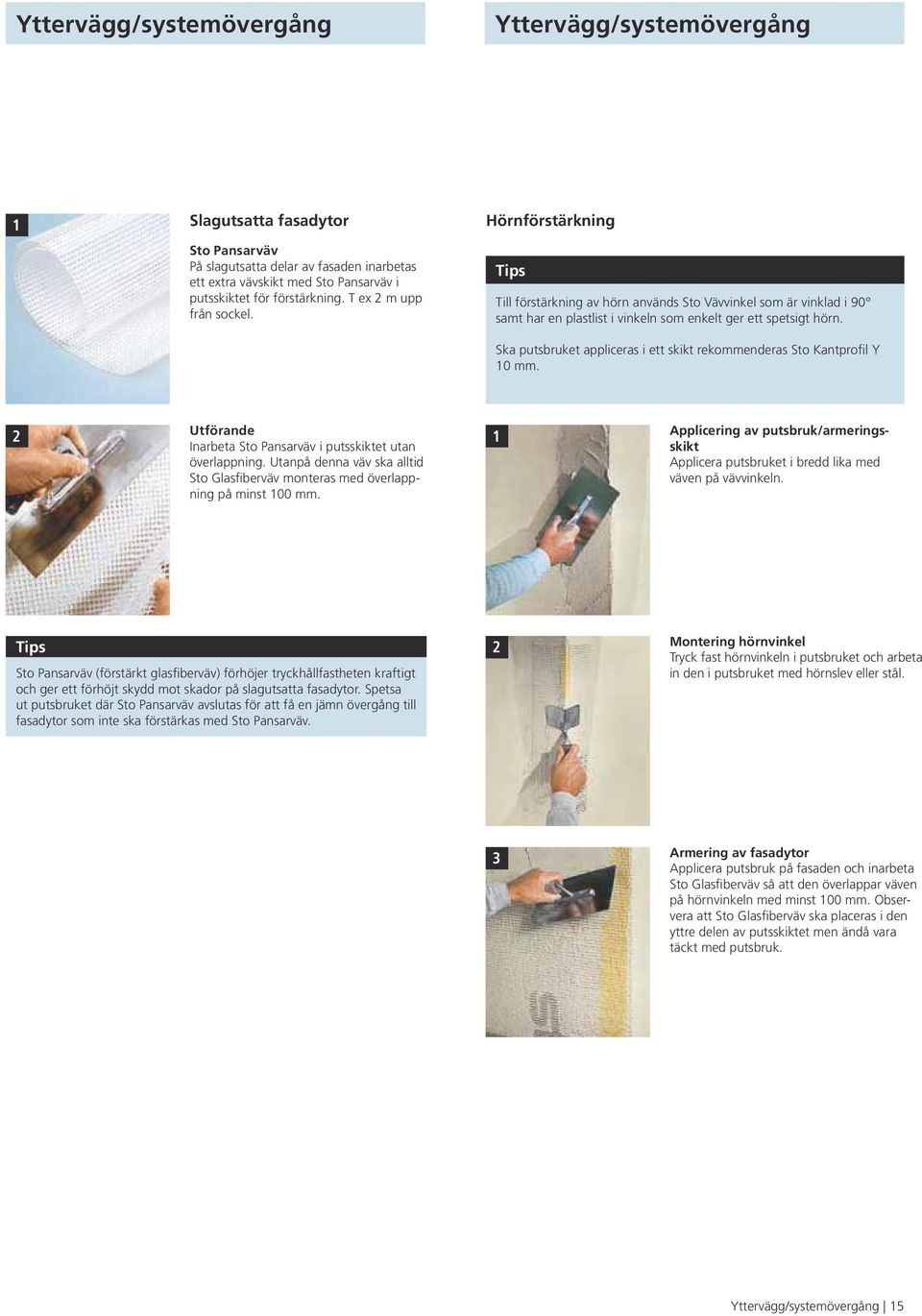

15 Yttervägg/systemövergång Yttervägg/systemövergång 1 Slagutsatta fasadytor Sto Pansarväv På slagutsatta delar av fasaden inarbetas ett extra vävskikt med Sto Pansarväv i putsskiktet för förstärkning. T ex 2 m upp från sockel. Hörnförstärkning Tips Till förstärkning av hörn används Sto Vävvinkel som är vinklad i 90 samt har en plastlist i vinkeln som enkelt ger ett spetsigt hörn. Ska putsbruket appliceras i ett skikt rekommenderas Sto Kantprofil Y 10 mm. 2 Utförande Inarbeta Sto Pansarväv i putsskiktet utan överlappning. Utanpå denna väv ska alltid Sto Glasfiberväv monteras med överlappning på minst 100 mm. 1 Applicering av putsbruk/armeringsskikt Applicera putsbruket i bredd lika med väven på vävvinkeln. Tips Sto Pansarväv (förstärkt glasfiberväv) förhöjer tryckhållfastheten kraftigt och ger ett förhöjt skydd mot skador på slagutsatta fasadytor. Spetsa ut putsbruket där Sto Pansarväv avslutas för att få en jämn övergång till fasadytor som inte ska förstärkas med Sto Pansarväv. 2 Montering hörnvinkel Tryck fast hörnvinkeln i putsbruket och arbeta in den i putsbruket med hörnslev eller stål. 3 Armering av fasadytor Applicera putsbruk på fasaden och inarbeta Sto Glasfiberväv så att den överlappar väven på hörnvinkeln med minst 100 mm. Observera att Sto Glasfiberväv ska placeras i den yttre delen av putsskiktet men ändå vara täckt med putsbruk. Yttervägg/systemövergång 15

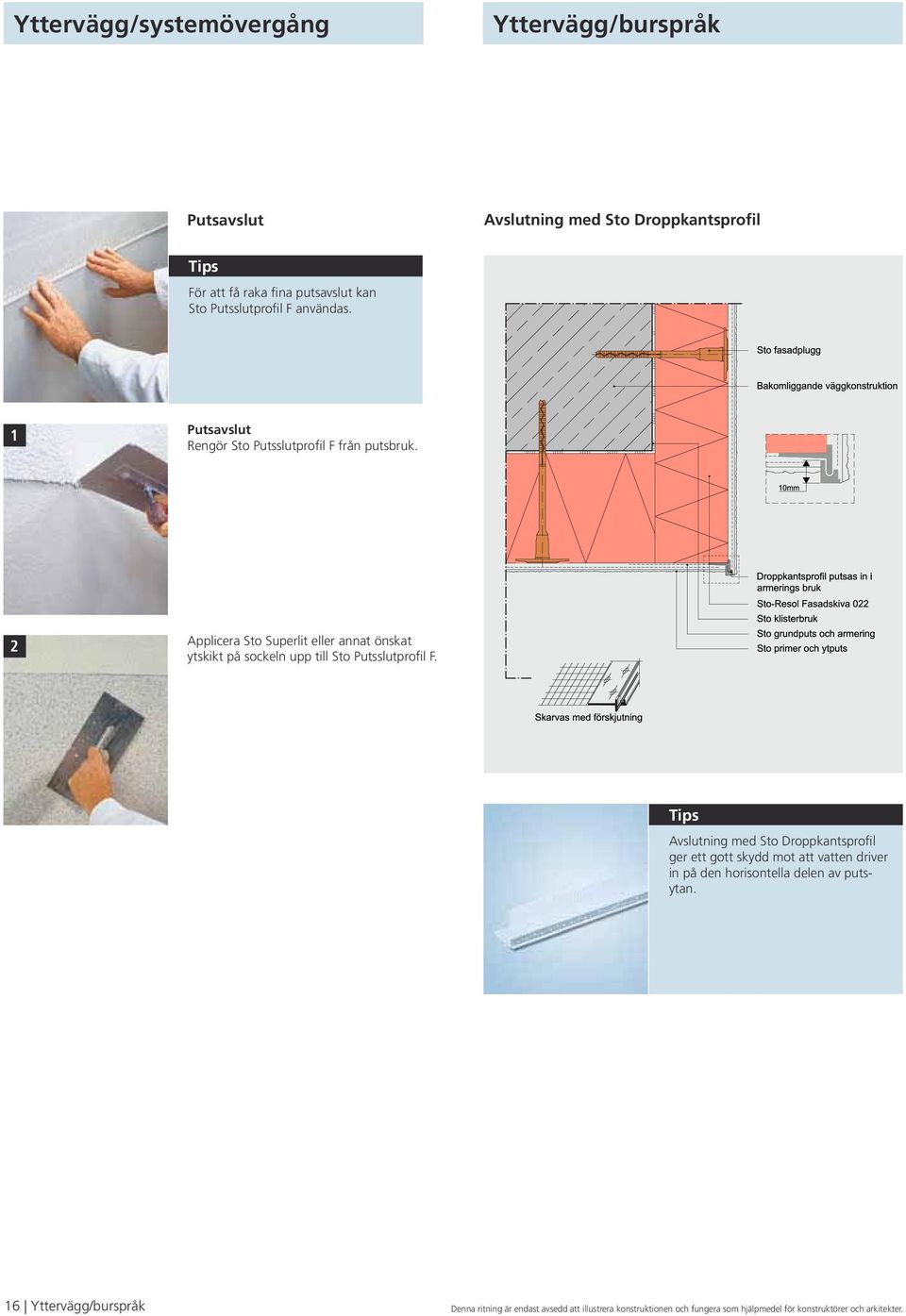

16 Yttervägg/systemövergång Yttervägg/burspråk Putsavslut Avslutning med Sto Droppkantsprofil Tips För att få raka fina putsavslut kan Sto Putsslutprofil F användas. 1 Putsavslut Rengör Sto Putsslutprofil F från putsbruk. 2 Applicera Sto Superlit eller annat önskat ytskikt på sockeln upp till Sto Putsslutprofil F. Tips Avslutning med Sto Droppkantsprofil ger ett gott skydd mot att vatten driver in på den horisontella delen av putsytan. 16 Yttervägg/burspråk Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

17 Fönster och dörrar Fönster och dörrar Fönsterbleck Fönsterblecket måste ha en lutning på minst 14. Blecket måste utformas tätt. Gaveln ska vara minst 20 mm hög och fönsterbleckshörnen får ej klippas utan ska vikas. Viket bör placeras på gavelns utsida så att en så slät anslutning som möjligt erhålles mot karmen (enl. HusAMA). Fönsterblecket monteras mot fönsterkarm med tätningsband. Bästa skyddet mot läckage uppnås vid utfräsning av fönsterkarmen så att bleckets överkant blir skyddad av en näsa på karmen. Utfräsningen bör ha en minsta höjd på 15 mm för att förhindra sprickbildning då det skruvas fast. Blecket förses med en drivvattenhake ovan skruvkanten. Sekundär tätning för lättväggar På lättväggar är det särskilt viktigt att säkra mot vatten in i huvudväggen. Här krävs sekundär tätning av fönstersmygen innan fönster och fönsterbleck monteras, t ex med StoGuard, se bild nedan. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fönster och dörrar 17

18 Fönster och dörrar Fönster och dörrar Anslutning isolering till fönsterbleck Alla anslutningar av isolering mot andra byggdelar ska utföras med fogband. 3 Infästning Skruva fast fönsterblecket till karm. 4 Hålrum under fönsterbleck Fyll ut hålrummet under fönsterblecket med Sto Fogskum isocyanatfritt. 5 Anslutning till isolering För att täta mellan isolering och fönsterbleck ska Sto Fogband Lento, Typ 15/5-12 användas. 1 Anslutning fönsterbleck till karm För att täta mellan bleck och karm ska Sto Fönsterblecksband (röd) klistras på den yta som ansluter till karm. 6 Fogband Klistra fast fogbandet utan att sträcka ut det eftersom det då inte kan expandera. Montera fönsterblecket direkt. Fogbandet ska kunna expandera efter montering av den tillskurna isolerskivan. 2 Montering Rätta in fönsterblecket. 7 Isolering Måtta in isolerpassbiten så att den passar på fönsterblecket. Observera att spåret i isoleringen inte ska ha några övermått utan måste passa exakt så att inte fogbandet kan expandera för mycket för då erhålles inte en tät anslutning. Att observera är också att isoleringen måste passa väl till putskanten på fönsterblecket. 18 Fönster och dörrar Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

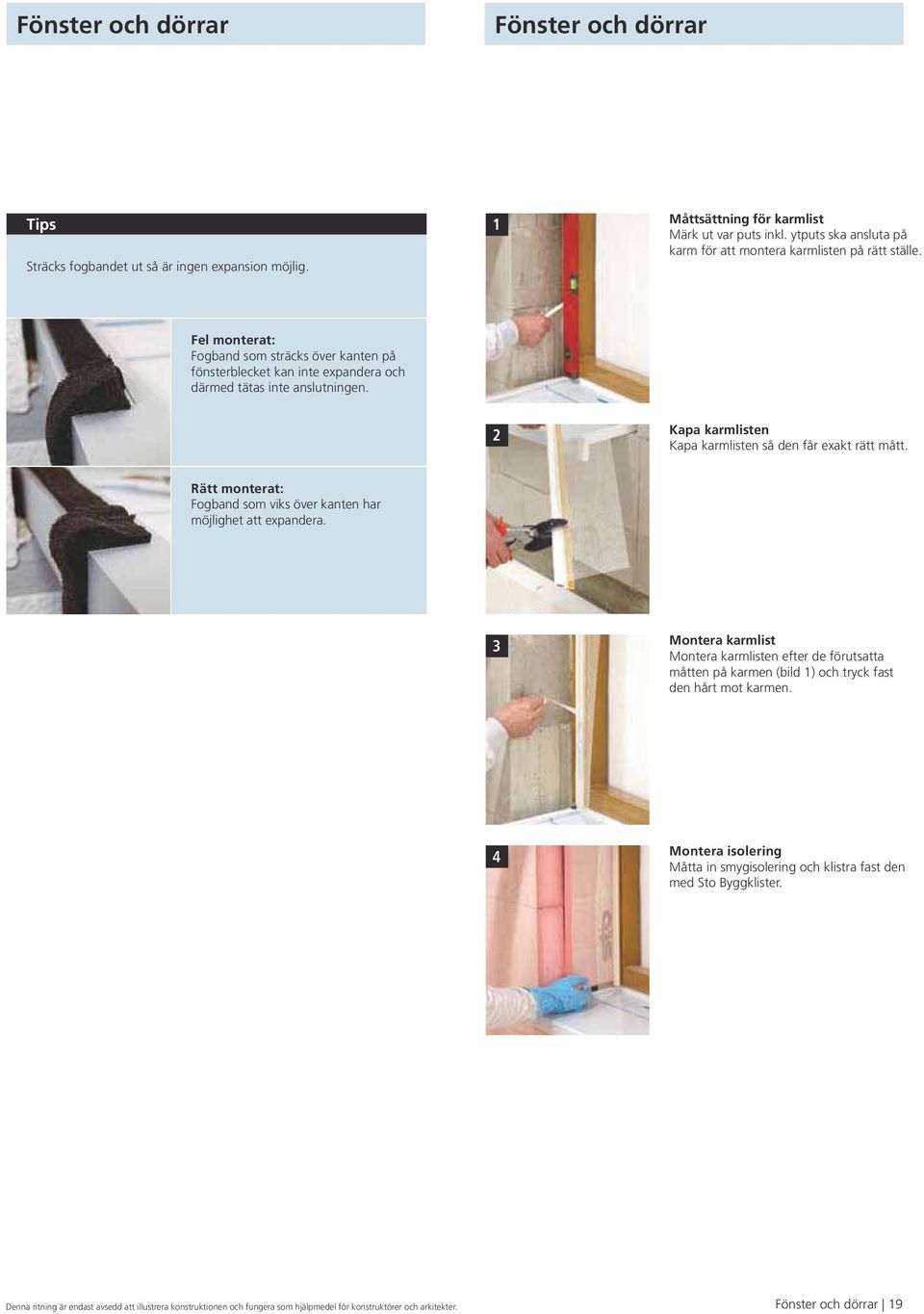

19 Fönster och dörrar Fönster och dörrar Tips Sträcks fogbandet ut så är ingen expansion möjlig. 1 Måttsättning för karmlist Märk ut var puts inkl. ytputs ska ansluta på karm för att montera karmlisten på rätt ställe. Fel monterat: Fogband som sträcks över kanten på fönsterblecket kan inte expandera och därmed tätas inte anslutningen. 2 Kapa karmlisten Kapa karmlisten så den får exakt rätt mått. Rätt monterat: Fogband som viks över kanten har möjlighet att expandera. 3 Montera karmlist Montera karmlisten efter de förutsatta måtten på karmen (bild 1) och tryck fast den hårt mot karmen. 4 Montera isolering Måtta in smygisolering och klistra fast den med Sto Byggklister. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fönster och dörrar 19

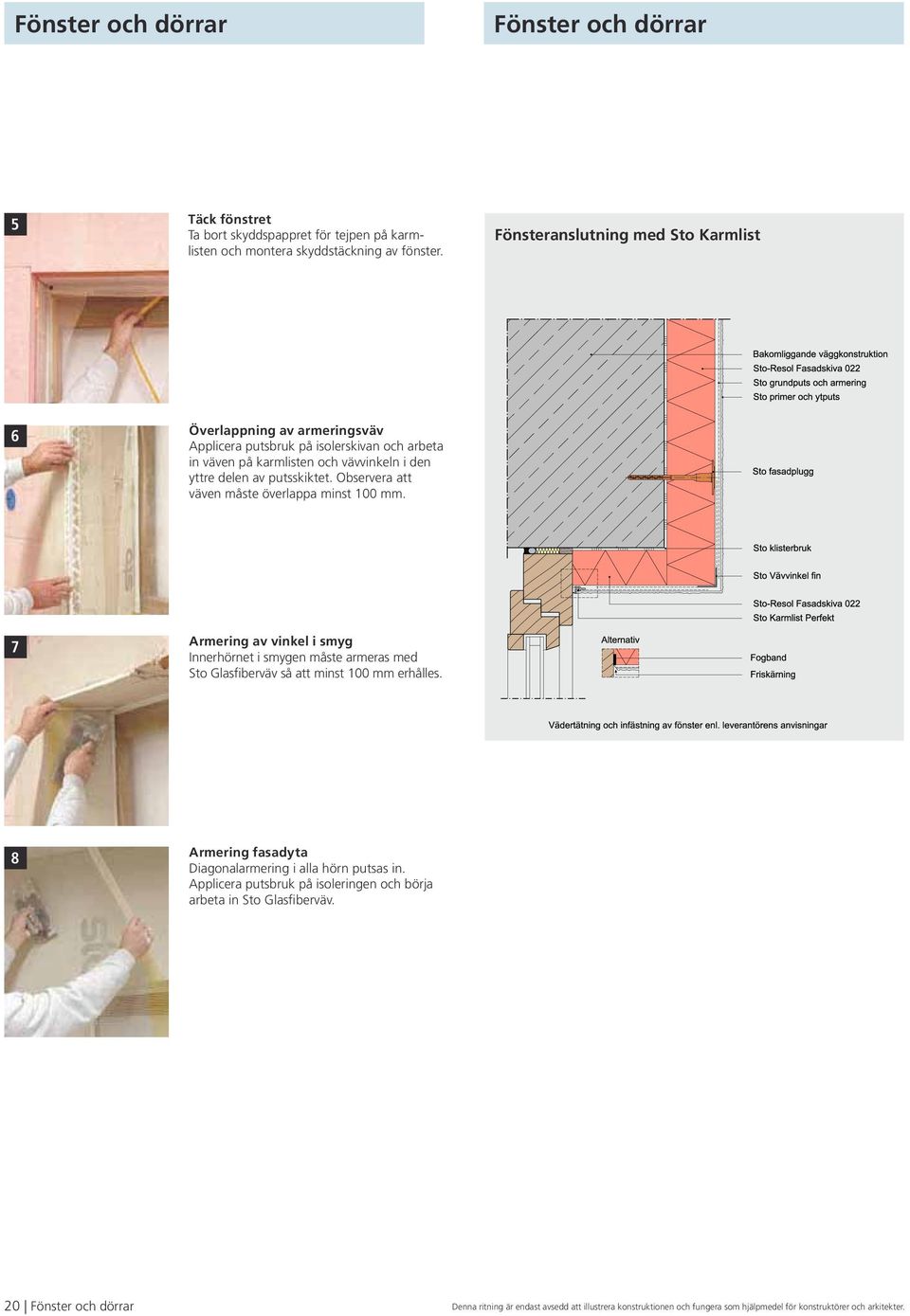

20 Fönster och dörrar Fönster och dörrar 5 Täck fönstret Ta bort skyddspappret för tejpen på karmlisten och montera skyddstäckning av fönster. Fönsteranslutning med Sto Karmlist 6 Överlappning av armeringsväv Applicera putsbruk på isolerskivan och arbeta in väven på karmlisten och vävvinkeln i den yttre delen av putsskiktet. Observera att väven måste överlappa minst 100 mm. 7 Armering av vinkel i smyg Innerhörnet i smygen måste armeras med Sto Glasfiberväv så att minst 100 mm erhålles. 8 Armering fasadyta Diagonalarmering i alla hörn putsas in. Applicera putsbruk på isoleringen och börja arbeta in Sto Glasfiberväv. 20 Fönster och dörrar Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

21 Fönster och dörrar Sto Fogband Lento Med Sto Fogband Lento, Typ 15/5-12 kan anslutningar till fönster och dörrar tätas. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fönster och dörrar 21

22 Tak Tak 1 Takanslutning utan luftspalt 5 Takanslutning Inmätning Rita av urtag för takstolen i isoleringen. Täck takstolen Mät in putstjockleken och klistra fast en vävtejp som skydd på takstolen. 2 Fogband Tryck upp isoleringen och rita av placeringen för fogbandet på takstolen. 6 Applicera putsbruk. 3 Montera fogbandet efter markeringen på takstolen. 4 Montering av isolering Dra på Sto Byggklister på isolerskivans baksida och putsbruk på översidan av isoleringen mot tak och tryck fast den. För att förenkla monteringen av isoleringen vid tak kan skivan göras lite kortare i höjd, och när den monterats kan en passbit av isolering monteras i det fria utrymmet. 22 Tak

23 Tak Tak 1 Takanslutning med luftspalt Takluftningsprofil Applicera putsbruk och tryck fast takluftningsprofilen 5 Slutbehandling/ytputs Efter fullständig uttorkning av underlaget appliceras ytputsen. Friskär ytputsen mot anslutande byggdelar. 2 Armering Applicera putsbruk och inarbeta Sto Glasfiberväv i bruket. 6 Färdigställd takluftning. 3 Helarmerad fasadyta. 4 Mellanbehandling På det väl uttorkade putsbruket appliceras Sto Primer. Tak 23

24 Dilatationsfogar Dilatationsfogar Med fogband Med fogband Om det finns dilatationsfogar/rörelsefogar i huskonstruktionen, måste dessa även finnas mitt framför fogen i i fasadisolersystemets konstruktion. Till dessa rörelsefogar används Sto Fogprofil eller Sto Dilatationsfogband. Dessa fogar påverkar inte brandklassningen av systemet. Detta utförande av rörelsefogar är bara tillåtet om det inte är fråga om en brandvägg. Maximalt tillåten fogbredd 40 mm. För alla godkända fasadisolersystem med fenolhartsskivor upp till en isolertjocklek på 200 mm monterat på ett mineraliskt underlag. 24 Dilatationsfogar Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

25 Dilatationsfogar Dilatationsfogar 1 Applicera grundputs Påför ca 200 mm på var sida om rörelsefogen och även på kanterna inne i fogen. 5 Arbeta in armeringsväven i putsbruket över hela fasadytan. 2 Armera med vävvinkel Stoppa in en vävvinkel i fogen och tryck fast den i det påförda putsbruket. 6 Justera foghörnen Jämna till foghörnen med hörnslev eller annat lämpligt verktyg. 3 Överlappa vävvinklarna Börja nedifrån och arbeta uppåt med armeringen av rörelsefogen. 7 Dilatationsfogband Montera fogband i liv med fasadytan. 4 Armering Armera fasadytan med 100 mm överlappning på hörnvinkeln. 8 Täckning Täck fogbandet innan ytputs appliceras. Dilatationsfogar 25

26 Dilatationsfogar 9 Mellanbehandling Applicera primer på den väl uttorkade putsen. 10 Ytputs Efter fullständig uttorkning av de applicerade skikten påförs ytputsen. 11 Avsluta med att dra bort täckningen (tejpen) från fogen innan ytputsen härdat. 26 Dilatationsfogar

27 Montageelement Montageelement Montageplatta för infästning StoFix Quader HD Maxi als alt Sto Druckunterlage Plankprofil för für markiser Vordach-Auflagepfette o. dyl. und andere Bauteile 1 2 StoFix Rondell montageelement/ platta för infästning av lätta detaljer. StoFix Rondell StoFix Rondell är en 10 mm tjock montageplatta av plast med en diameter på 90 mm. Denna platta är användbar för alla isolertjocklekar för infästning av lättare detaljer som husskyltar, ringklockor, mindre armaturer eller liknande detaljer. För montering är en anpassad fräs nödvändig. Fräsning Med fräsen fås ett anpassat hål i isoleringen för montering av StoFix Rondell. (Fräsen medlevereras i förpackningen med StoFix Rondeller i kartong 100 st) StoFix Quader ND Midi för infästning stuprör o. dyl. 3 Klistring av rondeller StoFix Rondell klistras i det urfrästa hålet i isoleringen med StoColl Fix (alternativt med Sto Dispersionsklister). 4 Armering Märk ut placeringen av rondellerna och applicera putsbruket. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Montageelement 27

28 Montageelement Montageelement 5 Arbeta in Sto Glasfiberväv i det påförda putsbruket. 9 Lättlast StoFix Rondell Lättare lampor eller dylikt kan monteras problemfritt på färdig fasad. 6 Mellanbehandling Applicera primer på den väl uttorkade putsen. 7 Slutbehandling/ytputs Efter fullständig uttorkning av de applicerade skikten påförs ytputsen. 8 Montering av lätta detaljer Montering av lampa. 28 Montageelement

29 Montageelement Montageelement För tung last StoFix Quader HD Maxi/ Sto Plankprofil Tips 3 Klistring Applicera klister på StoFix Quader HD Maxi och tryck in den i öppningen. StoFix Quader ND Mini och Midi StoFix Quader ND Mini (98x98 mm) och Midi (98x138 mm) är montageelement av EPS med hög densitet och ett lambdavärde på 0,040 W/m K. Dessa kan användas för lite tyngre laster än vad StoFix Rondell kan t ex upphängningskrokar och rörinfästningar. De kan dock inte användas som tryckupptagande underlag för montering av tunga detaljer. StoFix Quader HD Maxi StoFix Quader HD Maxi är montageelement av polyuretanskum med hög densitet och ett lambdavärde på 0,040 W/m K. Dessa kan användas för tung last. Tryckhållfastheten för detta montageelement är 2,3 N/mm² och kan därför användas som montageinfästning för t ex lättare markiser, uterumstak osv. Vid tyngre markiser med långt utskjut och andra mycket tunga detaljer måste andra infästningar projekteras. 4 Förslutning montagefog Förslut montagefogen med Sto Fogskum isocyanatfritt och slipa bort överflödigt skum efter härdning. 1 Montageelement för tung last StoFix Quader HD Maxi kan tjänstgöra som tryckupptagande underlag för t ex lättare markiser. 5 Markering Markera montageelementet med t ex spikskruv innan putsning av fasaden påbörjas. Markering Märk ut montageelementets placering på isoleringen. 2 Urskärning Såga ur isoleringen med en sticksåg. 6 Infästning Borra ett hål genom montageelementet och in i underlaget och montera plugg och skruv. Montageelement 29
