Beskrivning. Stora rummet Hall 2/gång Hall 1 Dusch Bastu SÖDER

Transkript

1 Beskrivning SJÖN NORR Stora rummet 6140 VÄSTER Kontor Hall 2/gång Hall 1 Dusch Bastu Städ/förråd Kök Toa Installa- ÖSTER Avloppsteknikrum tionsbyggnad 8700 Garderob Befintligt hus Sovrum TAK Nytt tegeltak på befintligt hus FASAD Stående lärk på hela huset Tilläggsisolering Tillbyggnad SÖDER Säng HÄNGRÄNNOR 4500 Svarta SÄKERHET PÅ TAK Div steg fäste för stege till skorssten VATTENLEDNINGAR Distributionspumpen ska även betjäna gäststugan. Utkast utomhus på södra köksväggen till höger (öster) om köksfönstret. Page 1

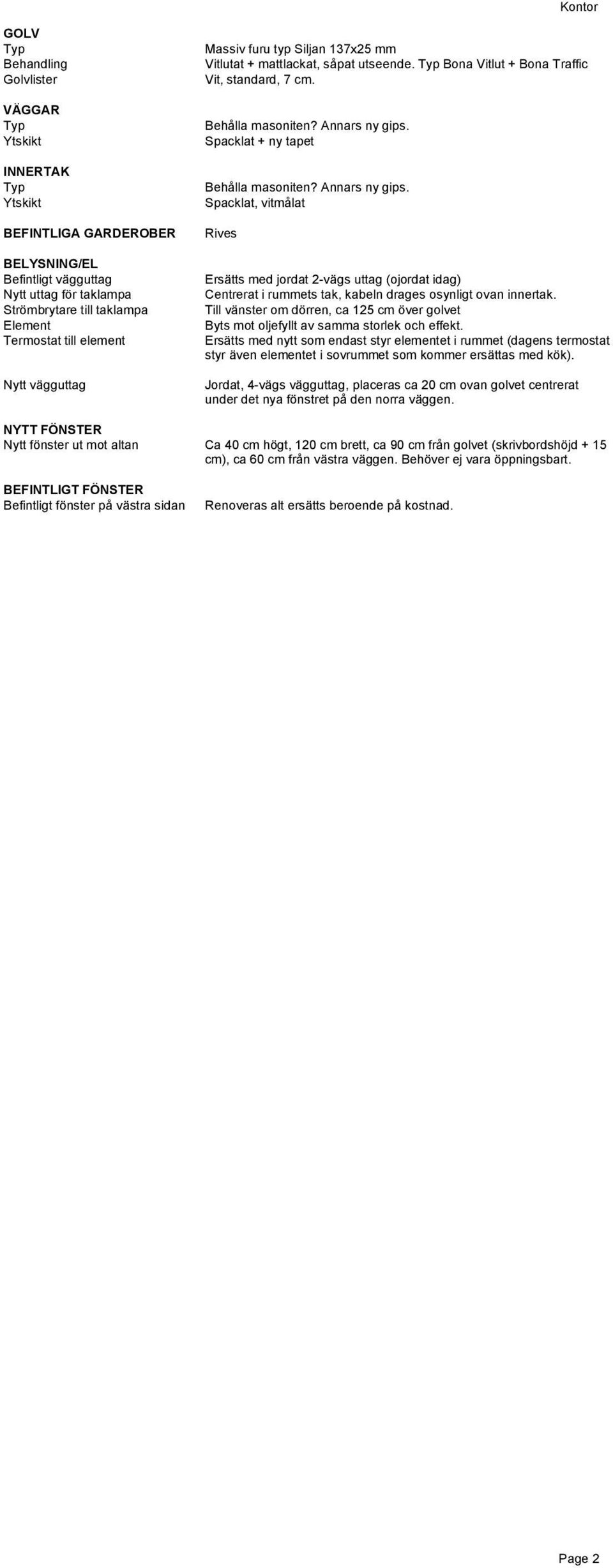

2 Kontor Behandling Golvlister BEFINTLIGA GARDEROBER Befintligt vägguttag Nytt uttag för taklampa Strömbrytare till taklampa Element Termostat till element Nytt vägguttag NYTT FÖNSTER Nytt fönster ut mot altan BEFINTLIGT FÖNSTER Befintligt fönster på västra sidan Massiv furu typ Siljan 137x25 mm Vitlutat + mattlackat, såpat utseende. Bona Vitlut + Bona Traffic Vit, standard, 7 cm. Behålla masoniten? Annars ny gips. Spacklat + ny tapet Behålla masoniten? Annars ny gips. Spacklat, vitmålat Rives Ersätts med jordat 2-vägs uttag (ojordat idag) Centrerat i rummets tak, kabeln drages osynligt ovan innertak. Till vänster om dörren, ca 125 cm över golvet Byts mot oljefyllt av samma storlek och effekt. Ersätts med nytt som endast styr elementet i rummet (dagens termostat styr även elementet i sovrummet som kommer ersättas med kök). Jordat, 4-vägs vägguttag, placeras ca 20 cm ovan golvet centrerat under det nya fönstret på den norra väggen. Ca 40 cm högt, 120 cm brett, ca 90 cm från golvet (skrivbordshöjd + 15 cm), ca 60 cm från västra väggen. Behöver ej vara öppningsbart. Renoveras alt ersätts beroende på kostnad. Page 2

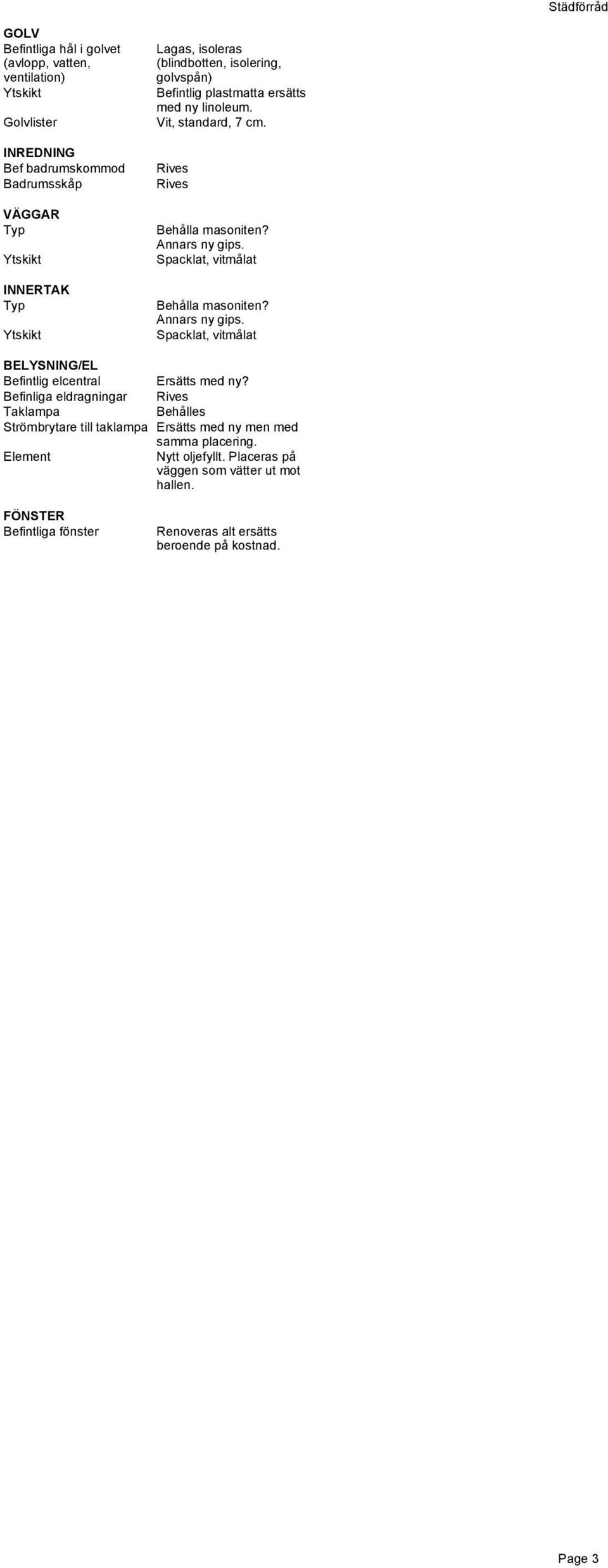

3 Städförråd Befintliga hål i golvet (avlopp, vatten, ventilation) Golvlister INREDNING Bef badrumskommod Badrumsskåp Lagas, isoleras (blindbotten, isolering, golvspån) Befintlig plastmatta ersätts med ny linoleum. Vit, standard, 7 cm. Rives Rives Behålla masoniten? Annars ny gips. Spacklat, vitmålat Behålla masoniten? Annars ny gips. Spacklat, vitmålat Befintlig elcentral Ersätts med ny? Befinliga eldragningar Rives Taklampa Behålles Strömbrytare till taklampa Ersätts med ny men med samma placering. Element Nytt oljefyllt. Placeras på väggen som vätter ut mot hallen. FÖNSTER Befintliga fönster Renoveras alt ersätts beroende på kostnad. Page 3

4 Hall 1 Golvlister Ytterdörr Taklampa Strömbrytare till taklampa Element Vägguttag Klinker Vit, standard, 7 cm. Behålla masoniten? Annars ny gips. Spacklat + tapet Befintlig dörr ersätts med ny med samma mått (ca 82 x 190 cm). Befintlig masonit ersätts med gips. Spacklat + vitmålat Placeringen behålles. Befintlig ersätts med ny. Bef ersätts med nytt oljefyllt. Nytt vägguttag, 2-vägs, placeras på väggen mot städförråd, ca 20 cm från golvet. Page 4

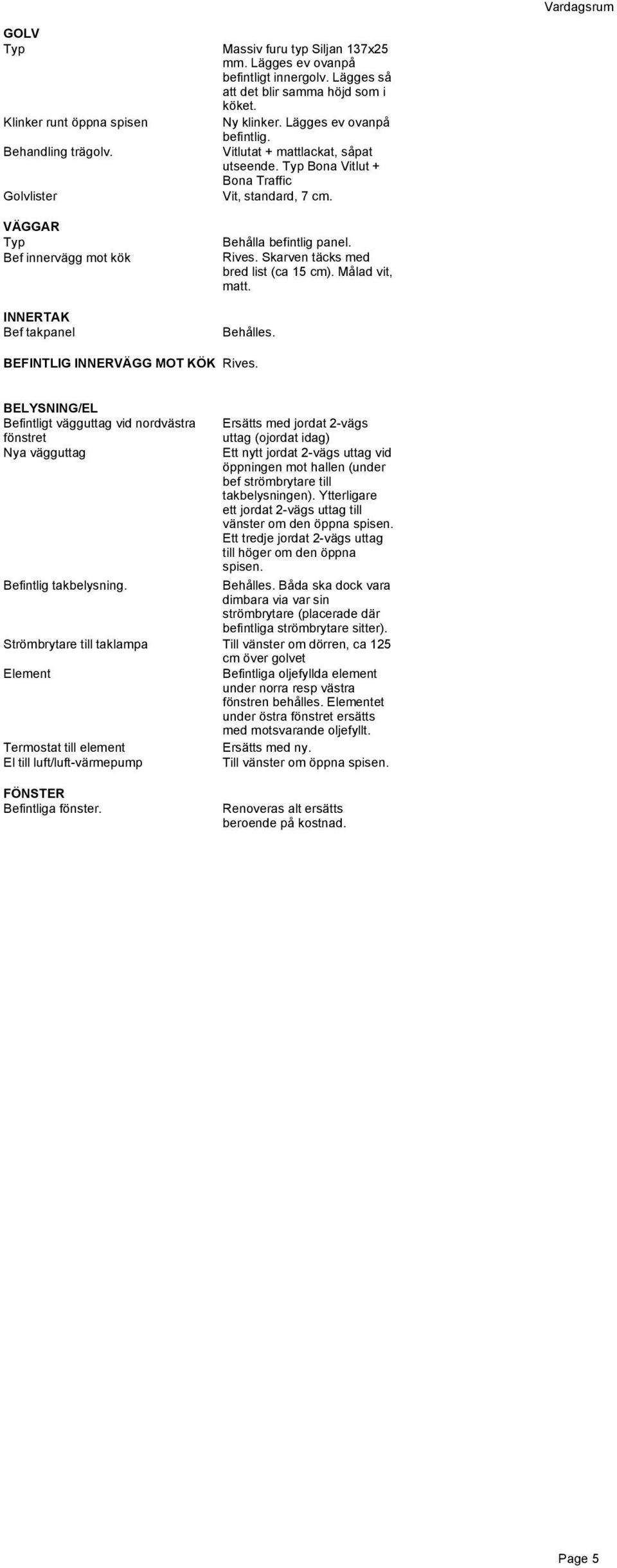

5 Vardagsrum Klinker runt öppna spisen Behandling trägolv. Golvlister Bef innervägg mot kök Bef takpanel Massiv furu typ Siljan 137x25 mm. Lägges ev ovanpå befintligt innergolv. Lägges så att det blir samma höjd som i köket. Ny klinker. Lägges ev ovanpå befintlig. Vitlutat + mattlackat, såpat utseende. Bona Vitlut + Bona Traffic Vit, standard, 7 cm. Behålla befintlig panel. Rives. Skarven täcks med bred list (ca 15 cm). Målad vit, matt. Behålles. BEFINTLIG INNERVÄGG MOT KÖK Rives. Befintligt vägguttag vid nordvästra fönstret Nya vägguttag Befintlig takbelysning. Strömbrytare till taklampa Element Termostat till element El till luft/luft-värmepump FÖNSTER Befintliga fönster. Ersätts med jordat 2-vägs uttag (ojordat idag) Ett nytt jordat 2-vägs uttag vid öppningen mot hallen (under bef strömbrytare till takbelysningen). Ytterligare ett jordat 2-vägs uttag till vänster om den öppna spisen. Ett tredje jordat 2-vägs uttag till höger om den öppna spisen. Behålles. Båda ska dock vara dimbara via var sin strömbrytare (placerade där befintliga strömbrytare sitter). Till vänster om dörren, ca 125 cm över golvet Befintliga oljefyllda element under norra resp västra fönstren behålles. Elementet under östra fönstret ersätts med motsvarande oljefyllt. Ersätts med ny. Till vänster om öppna spisen. Renoveras alt ersätts beroende på kostnad. Page 5

6 Kök Behandling trägolv. Golvlister KÖK Kök Bef innervägg mot vardagsrum. Vägg vid spisen (östra väggen) Bef innertak. FÖNSTER Nytt fönster ovan diskbänk (södra vägen).. DÖRR Ytterdörr på den södra väggen. Massiv furu typ Siljan 137x25 mm. Lägges så att det blir samma höjd som i vardagsrummet. Vitlutat + mattlackat, såpat utseende. Bona Vitlut + Bona Traffic Vit, standard, 7 cm. Enligt separat IKEA-ritning. Befintliga spånskiveväggar ersätts med OSB-skiva + gips (så att det går att hänga upp ny köksinredning). Målat. Vit, matt. Rives. Skarven täcks med bred list (ca 15 cm). Målad vit, matt. Helkaklas upp i tak (15x15 cm). Rives. Ersätts med gips. Målas/spacklas. Vitt. Se separat köksritning + bygglovsritningar. Bef ytterdörr på den södra väggen ersätts med 90/80 cm bred tvådelad stalldörr med glasruta. Uttag för ny taklampa Spotlights i tak. Övrig köksel Nya vägguttag. Nytt uttag för taklampa placeras i skarven mellan vardagsrum och kök. Strömbrytaren placeras vid öppningen mellan hall 1 och vardagsrum ( söder om dörröppningen ). I kökets tak placeras 4-8 dimbara spotlights. Strömbrytaren till dessa placeras vid öppningen mellan hall 1 och vardagsrum ( söder om dörröppningen ). Nödvändig el enligt köksritning (spis, kyl/frys, diskmaskin, bänkbelysning, köksfläkt). Nya 45-graders eluttag placeras under överskåpen på den södra och den västra väggen. Totalt 3 st 3-vägs uttag. Ett uttag placeras under överskåpen på den västra väggen. Två uttag placeras under överskåpen på den södra väggen, ett i varje hörn. Page 6

7 Hall 2 -gång Behandling trägolv. Golvlister Innertak Massiv furu typ Siljan 137x25 mm. Vitlutat + mattlackat, såpat utseende. Bona Vitlut + Bona Traffic Vit, standard, 7 cm. Liggande träpanel, typ 9 cm råspånt. Målat. Vit, matt. Vanlig gips, spacklad, målad (vit). Takbelysning Eluttag Element Spotlights. Ca 6 st. Trappkopplade dimbara brytare. En brytare vid dörr mot sovrum, en brytare vid öppning mot vardagsrum (på yttervägg). 2 st tvåvägsuttag: ett placerat på väggen mot toaletten (norra väggen), ett placerat mellan dörrarna in till dusch resp teknikrum. Smalt (ca 40 cm), oljefyllt element placeras i hörnet in mot dusch/bastu. Page 7

8 Dusch Värmeslingor DÖRRAR Dörr mot hall 2 Duschvägg Mörk klinker med mörkgrå fog. El Kakel Ramsö med runt glas och text Dusch/ rrar/2-innerdorrar/ramsomed-runt-glas/ Bastu från Bovalls dörrbyggeri. Vikdörr typ Palladium de Luxe Plus från Duschbyggarna. atalog/palladium-de-luxeplus-vikdorr/ Innertak Vitmålat. Värmeslingor Takbelysning Handdukstork (el) Elslingor i golvet. Brytare vid dörren. Dimbara spotlights, 2-4 st, brytare vid dörren. Uttag för handukstork på den norra väggen. Page 8

9 Bastu INREDNING Dörr Lavar Aggregat TAK Innertak Belysning Aggregat Mörk klinker med mörkgrå fog (samma som i dusch). Panel Glasdörr, rökfärgat glas, trähandtag. Tylö. Två avsatser mot östra väggen, se ritning. El. Placeras på väggen mot duschen. Panel Spotlights i tak eller likvärdigt alternativ. Strömbrytare till höger om dörren (söder om dörren till bastun). El. Placeras på väggen mot duschen. Page 9

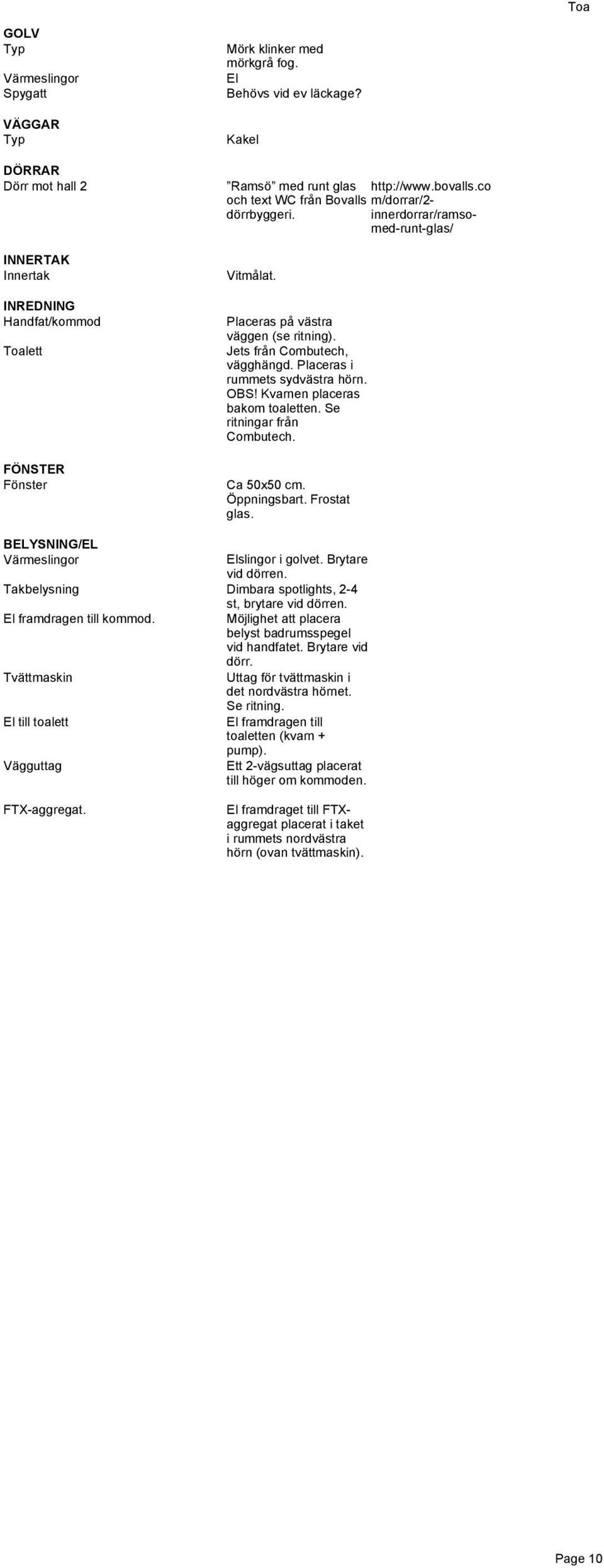

10 Toa Värmeslingor Spygatt DÖRRAR Dörr mot hall 2 Innertak INREDNING Handfat/kommod Toalett FÖNSTER Fönster Värmeslingor Takbelysning El framdragen till kommod. Tvättmaskin El till toalett Vägguttag FTX-aggregat. Mörk klinker med mörkgrå fog. El Behövs vid ev läckage? Kakel Ramsö med runt glas och text WC från Bovalls m/dorrar/2- dörrbyggeri. innerdorrar/ramsomed-runt-glas/ Vitmålat. Placeras på västra väggen (se ritning). Jets från Combutech, vägghängd. Placeras i rummets sydvästra hörn. OBS! Kvarnen placeras bakom toaletten. Se ritningar från Combutech. Ca 50x50 cm. Öppningsbart. Frostat glas. Elslingor i golvet. Brytare vid dörren. Dimbara spotlights, 2-4 st, brytare vid dörren. Möjlighet att placera belyst badrumsspegel vid handfatet. Brytare vid dörr. Uttag för tvättmaskin i det nordvästra hörnet. Se ritning. El framdragen till toaletten (kvarn + pump). Ett 2-vägsuttag placerat till höger om kommoden. El framdraget till FTXaggregat placerat i taket i rummets nordvästra hörn (ovan tvättmaskin). Page 10

11 Sovrum Lucka DÖRRAR Dörr mot hall 2 Eldstad Kamin Vägguttag Takbelysning El, krypvind El, garderob Element El, kamin Eget. Lägger själva. Liggande träpanel, typ 9 cm råspånt på norra och östra väggen. Gips på södra resp östra väggen (tapetseras). En lucka byggs ovan garderoben med ingång till krypvind/förråd. Träpanelen målas vit (matt). Gipsväggen spacklas/tapetseras. Tak upp i nock. Spacklat, vitmålat (gips). Dörr i ekfaner typ Swedoor Stable Nature En kamin typ Contura 510 placeras i rummets sydvästra hörn. 2 stycken 4-vägsuttag på den östra väggen, ett på var sida om sänggaveln. Ett 2-vägsuttag till vänster (öster) om fönstret. Ett tvåvägsuttag till höger (norr) om dubbeldörrarna. Uttag för taklampa i limträbalken, centralt placerad i rummet. Brytare till vänster (öster) om dörren. Enkel lampa på krypvinden med brytare vid luckan. El framdragen till garderobsbelysning (till ljusramp ovan skjutdörrar). Oljefylld radiator placeras under fönstret. El framdragen till kamin för ev fläktmontage. dabutiken.se/ 1/sv/contura/ contura- 510.php Page 11

12 Avloppsteknikrum Spygatt DÖRRAR Dörr mot hall 2 Innertak Platsmatta, golvbrunn. Behövs vid ev läckage? Gips, vitmålat. Dörr i ekfaner typ Swedoor Stable Nature Gips, vitmålat. (Är detta att betrakta som ett våtutrymme?) (Är detta att betrakta som ett våtutrymme?) INREDNING Varmvattenberedare Ca 100 l. Avsaltningsanläggning Lilla östersjöpaketet från Afflux Water. Aggregat för omvänd osmos + bufferttank (300 l) + distributionspump. OBS! Anläggningen har även en dränkbar pump i sjön. Taklampa Element El till osmosanläggningen. El till distributionspumpen. El till varmvattenberedaren El till dränkbara pumpen vid sjön. El till värmekabeln som ligger i vattenslangen från sjön. Eluttag Uttag för taklampa, brytare vid dörren. Oljefyllt elelement vid ytterväggen. 2-vägsuttag placerat på vägg ut mot hall 2 (söder om dörren). produkter/lillaostersjopaketet/produ ktbeskrivning produkter/lillaostersjopaketet/produ ktbeskrivning 3-fas? produkter/lillaostersjopaketet/produ ktbeskrivning Page 12

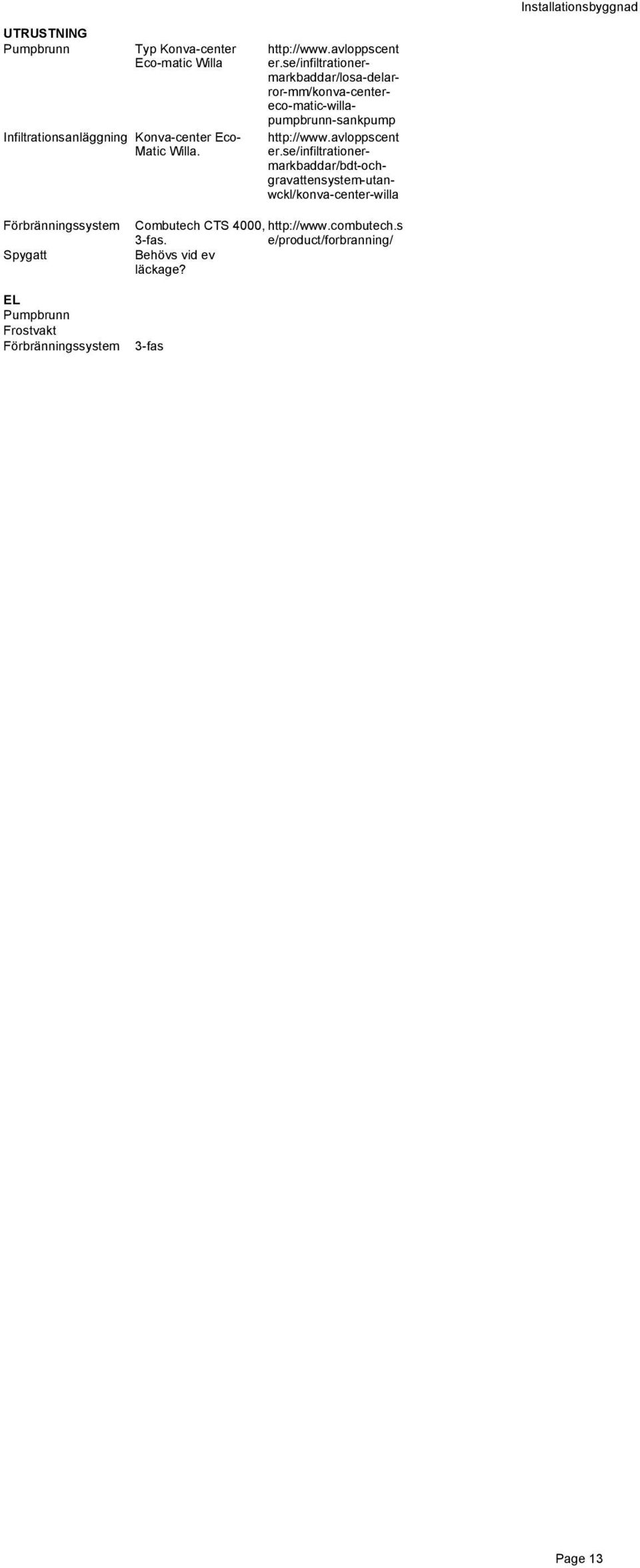

13 Installationsbyggnad UTRUSTNING Pumpbrunn Infiltrationsanläggning Konva-center Eco-matic Willa Konva-center Eco- Matic Willa. er.se/infiltrationermarkbaddar/losa-delarror-mm/konva-centereco-matic-willapumpbrunn-sankpump er.se/infiltrationermarkbaddar/bdt-ochgravattensystem-utanwckl/konva-center-willa Förbränningssystem Spygatt EL Pumpbrunn Frostvakt Förbränningssystem Combutech CTS 4000, 3-fas. e/product/forbranning/ Behövs vid ev läckage? 3-fas Page 13

14 Utebelysning - uteel BELYSNING Vägg/fasadbelysning ELUTTAG Nordvästsida 3-fasuttag Sydsida Oklart hur vi vill ha det. Kan man placera dosor under takutsprången för senare beslut? Ett 2-vägsuttag på väggen mot vardagsrummet (västra vardagsrumsväggen) Placeras på kökets västra vägg, bakom kyl/frys. Ett 2-vägsuttag placeras på kökets sydsida (ovanför vattenutkastet). Page 14

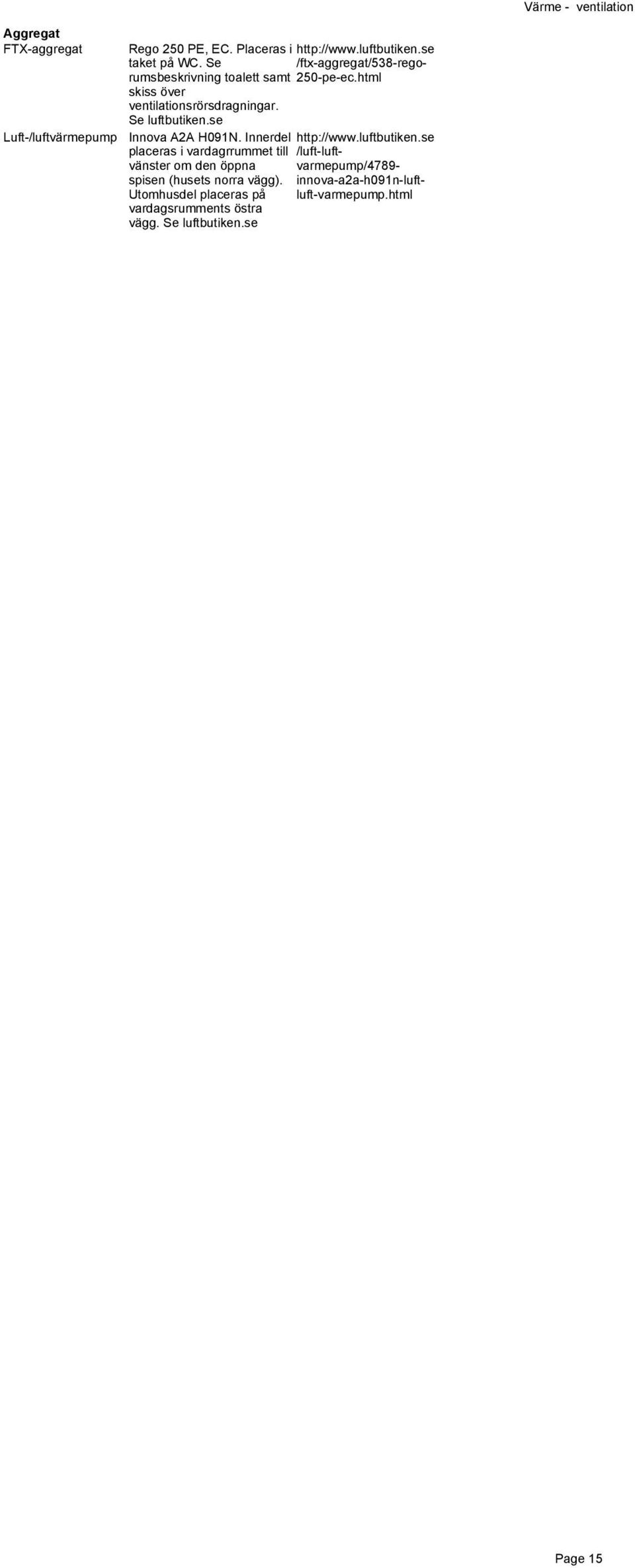

15 Värme - ventilation Aggregat FTX-aggregat Rego 250 PE, EC. Placeras i taket på WC. Se /ftx-aggregat/538-regorumsbeskrivning toalett samt 250-pe-ec.html skiss över ventilationsrörsdragningar. Se luftbutiken.se Luft-/luftvärmepump Innova A2A H091N. Innerdel placeras i vardagrrummet till /luft-luft- vänster om den öppna varmepump/4789- spisen (husets norra vägg). innova-a2a-h091n-luftluft-varmepump.html Utomhusdel placeras på vardagsrumments östra vägg. Se luftbutiken.se Page 15
