Specifikation (numret bakom refererar till ballongerna i skisserna i bilaga B)

Transkript

1 1 Förfrågningsunderlag Badrumsrenovering - Öbergs, version Kontaktinformation Peter o Hanna Öberg Stenstugevägen 1 b Örebro (Peter) (Hanna) Förutsättningar - Badrum byggt runt 1979, orenoverat - Plastmatta och plastväggar - Träbjälklag - Generellt spånskivor i väggar och golv - Träreglar, men med undantag för väggen bakom toan - Väggen bakom toa/handfat är en VVS-vägg, dvs den innehåller både vattenrör och avlopp, även till andra rum. Den är minst delvis av stålreglar (rektangulära rör, dvs inga klena prylar) - Avlopp till både handfat och toalett finns i väggen, ej i golvet - Inga kända fuktskador Vad ska göras i stort - Totalrenovering helentreprenad (kan tänka mig att riva ut och ta hand om skräpet) - Alla vägg- och golvskivor måste bytas ut - Reglar och bjälklag måste ev. kompletteras (branschregler?) - Nytt innertak med dimbara spotlights (monteras under befintligt tak - Avlopp och vatten anpassas i VVS-väggen för ny placering av handfat och duschblandare - Avloppet till badkaret flyttas in i hörnet för att passa duschen - Golvvärme installeras (komfort) - Handdukstork installeras - Väggar och golv förses med klinker - Toalett alternativ 1, väggmonterad med cistern i väggen - Toalett alternativ 2, väggmonterad med cistern framför väggen - Ev. så byts all VVS i installationsväggen om det kan anses nödvändigt när man öppnar väggen Specifikation (numret bakom refererar till ballongerna i skisserna i bilaga B) Klinker Väggar Genesis Mineral 30x60cm (Kakelmässan) Golv Genesis Mineral 30x30cm (Kakelmässan) Golv i dusch Mosaik Genesis Mineral 5x5cm eller om det möjligtvis är 3x3cm (Kakelmässan) Fog Samma som de har i montern på Kakelmässan

2 2 Toalett (1) Toalett alt.1: Svedbergs 60/120mm cistern infälld i väggen och skål WC9047 eller motsvarande Toalett alt.2: Svedbergs WC-fixtur glasbox 60mm vit och skål WC 9042 Kommod (2) 80 cm brett tvättställsmöbel med lådor, ev eluttag och belysning Blandare (del av 2) FMM Siljan (stil samordnas med duschblandaren Spegelskåp (3) 80 cm brett skåp med eluttag och belysning Högskåp/lågt skåp (4) Vi avgör nog efter det är klart om vi ska ha ett skåp eller ej. Avgörs hur mycket plats det blir kvar mellan toa och vägg. Möbler Allt med vit stomme och vita högblanka fronter Handdukstork (5) Hafa Elipse krom 1180x600mm Elpatron krom (s138) Duschväggar (6) Vi har lite svårt att välja men lutar åt INR LINC modell 12, vänster dörr 1000 och höger 900 mm sett utifrån.. Duschblandare (7) FMM Siljan (kan tänka oss annat känt märke, men vill inte ha omväxlaren mellan takdusch och handtag på stången) Duschavlopp Avlopp placeras i hörnet, men avser nödvändigtvis inte ett äkta hörnavlopp. Belysning Cirka 6-10st dimbara LED-spottar i taket plus spegelskåpet Bilagor Bilaga A Bilder och beskrivning av idag Bilaga B Ritningar och skisser på föreslaget utseende Bilaga C Förteckning över alternativa möbler

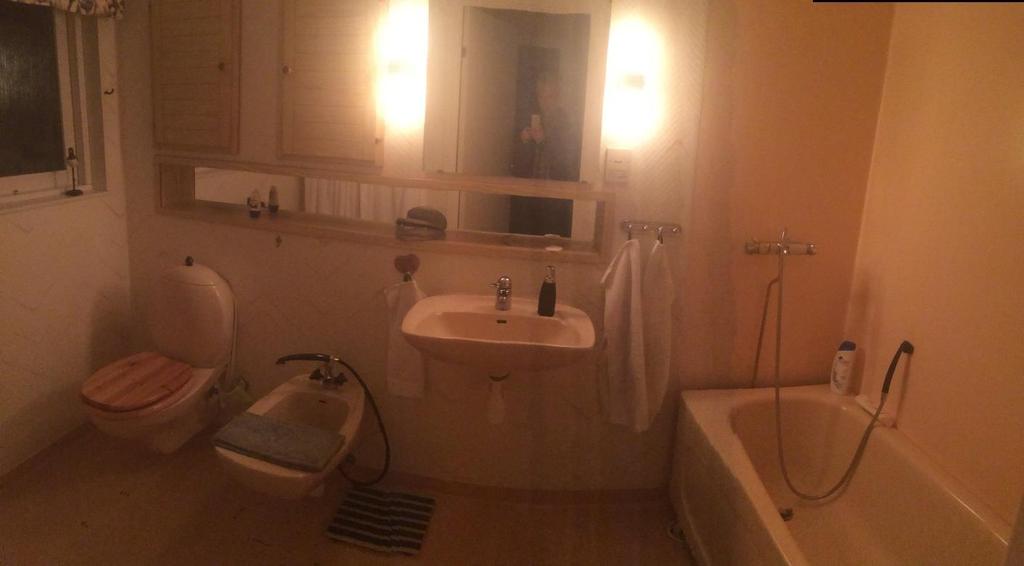

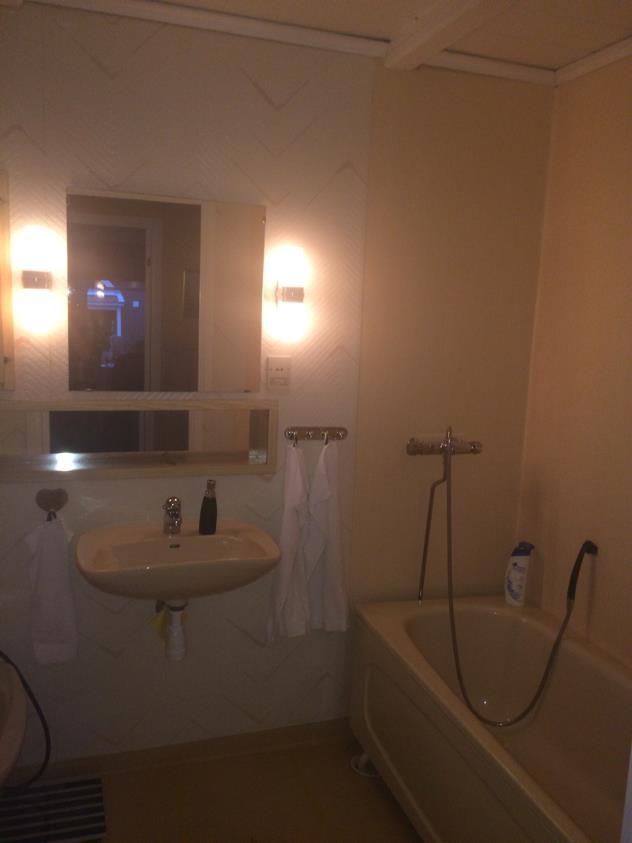

3 3 Bilaga A Befintligt utseende Öbergs A1 A2 VVS-väggen, observera att dagens skåp (A1) är infällda i väggen samt nischen med spegeln (A2). Tanken är att spegelnischen ska göras hela vägen till tak eller så högt som praktiskt möjligt. Jämför med cadbilderna i bilaga B. A3 Utsuget (A3) i väggen ska tas bort

4 4 A4 Observera avloppets (A4) placering idag. Avloppet går idag parallellt med väggen in i hörnet strax under schampoflaskan (brukar bli stopp i kröken där vart annat år ) sen går det tillbaka i väggen enligt blå linjen. Avloppet från köket ansluter i trakten av kröken. A5 Bilden på taket är taget mot badkaret, dvs väggen är den bakom karets långsida. Utsuget (A5) i taket är det som används idag.

5 5 Dagens placering av element.

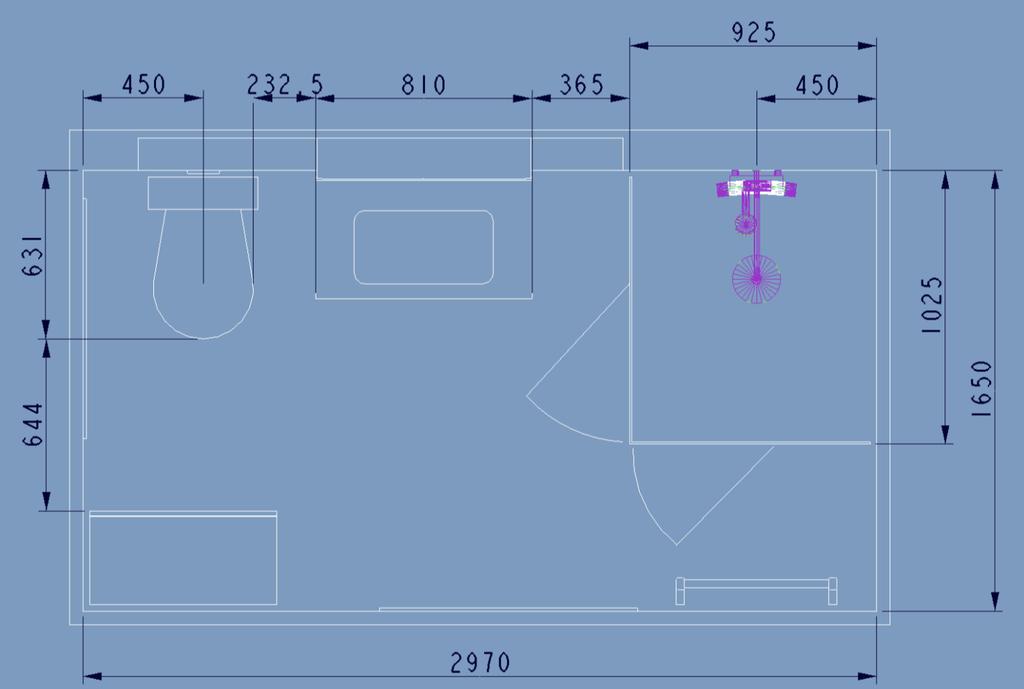

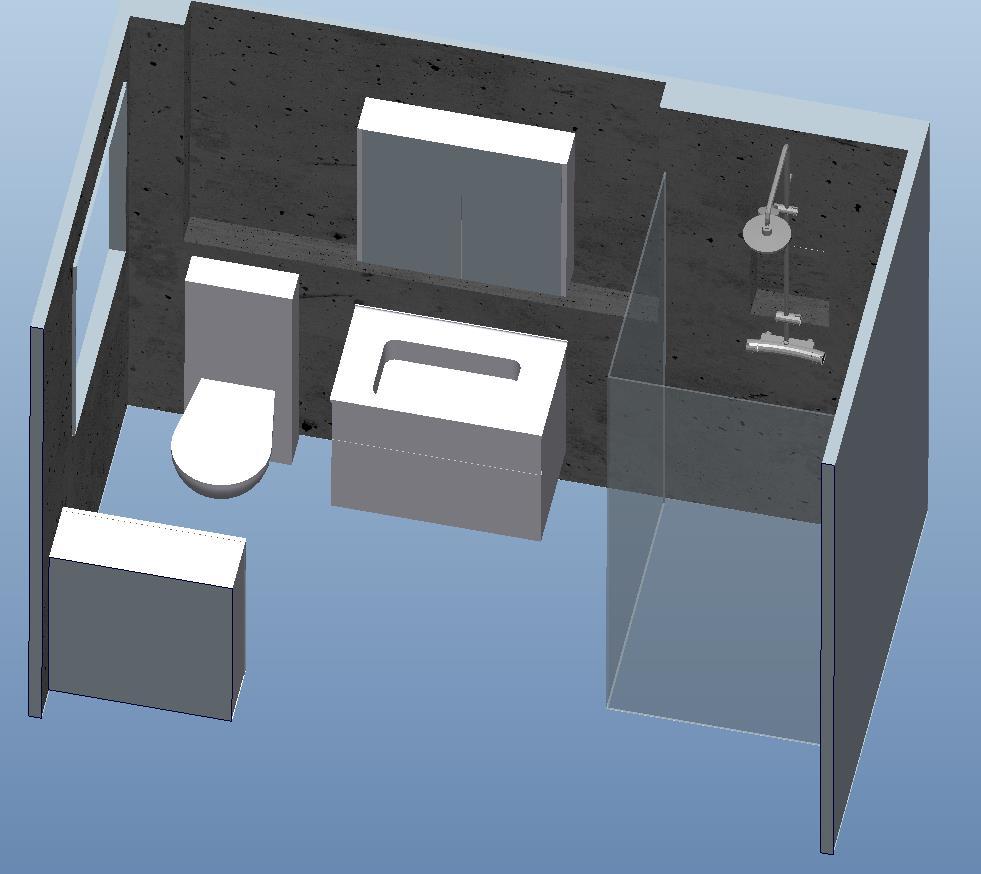

6 Bilaga B Toacistern inbyggd i vvs-vägg - Öbergs 6 Bilaga B Toacistern inbyggd i vvs-vägg - Öbergs 7 1a Översikt med cirkamått, totalmåtten är mätt mått idag. Toalettens sidomått är mot befintlig vägg. Övriga mått har lagts på 25mm för att illustrera kakel + en extra väggskiva. Eventuell toalettcistern i vägg (1a). Väggmonterat skåp (4) avvaktar vi nog med tills det är klart för att avgöra vad som får rum, men båda sidor av väggen i hörnet förbereds för väggmonterat skåp, både för lågt och högt B1 1a B2 Tanken är att fortsätta med dagens spegelnisch upp till tak eller vad som är praktiskt möjligt (B1). Om möjligt vill vi ha toalettcisternen (1a) i väggen bakom toa och bara ha en skål, men vi vill ha åtkomst uppifrån till cisternen. B2-nischen utgår då vi har förstått att det blir för stor läckagerisk. Funderar på att sänka golvet i duschen någon mm för att motverka att det rinner ut från duschen om det blir duschväggar utan list.

7 Bilaga B Toacistern EJ inbyggd i vvs-vägg Öbergs 7 Bilaga B Toacistern EJ inbyggd i vvs-vägg Öbergs Enda skillnaden är här att toalettcisternen är utanpå väggen. B3 B1 B4 B2 Observera att tanken är att fortsätta med dagens spegelnisch upp till tak eller vad som är praktiskt möjligt (B1). Bredden avpassas så att ventilationen får plats i shaktet (B3) och så att duschväggen har något att fästa i (B4). B2-nischen utgår då vi har förstått att det blir för stor läckagerisk.

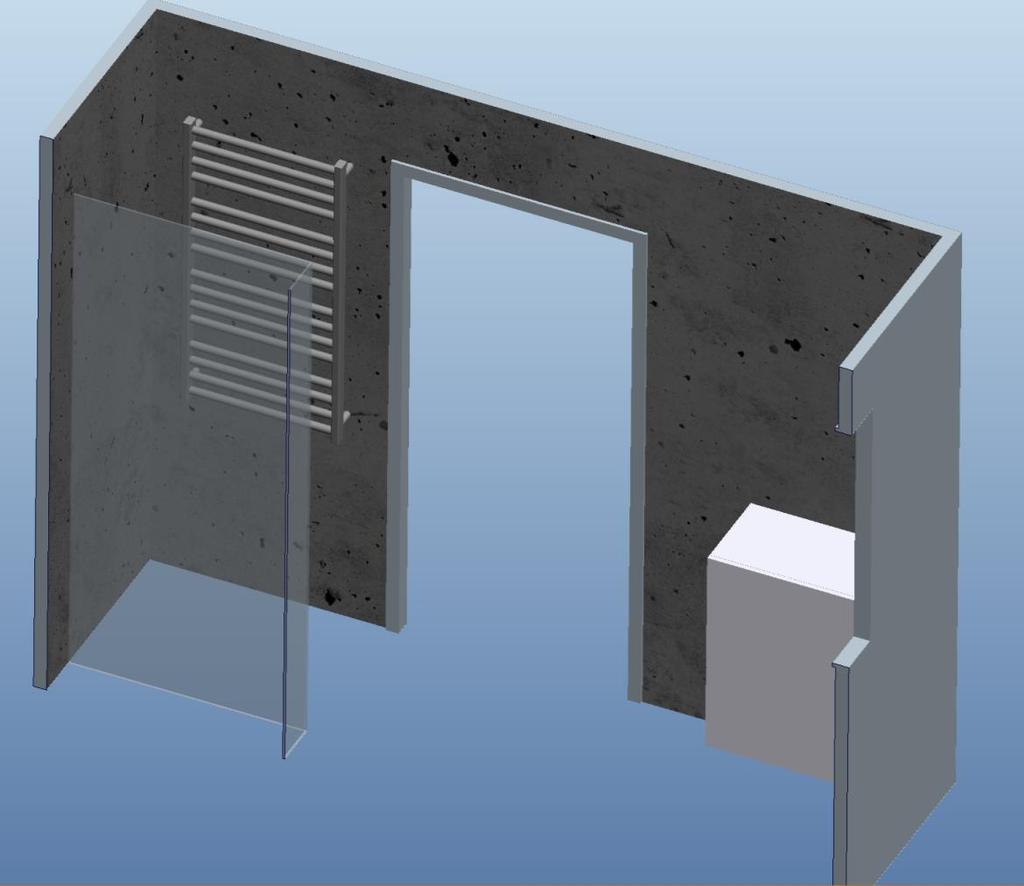

8 Bilaga B Toacistern EJ inbyggd i vvs-vägg Öbergs 8 E3 E5 E4 Vy mot dörr som stämmer för båda toalettalternativen inkl. elanvisning E1 E1: Konstant matning till eluttag i skåp samt manövrerad matning till belysning i skåp E2: Konstant matning till ev. eluttag och belysning i skåpet E3: Handdukstork E4: Komfortgolvvärme E2 E5: Dimmer för takspottar Strömbrytare för spegelskåp Eluttag? Golvvärmereglering

9 Bilaga C Förteckning över alternativa möbler - Öbergs 9 Bilaga C Förteckning över alternativa möbler - Öbergs Benämning Färg Art.nr Svedbergs Underdel Forma underdel Vit Tvättställ Deep 80 Porslin 6080 Handtag Handtag 3 Krom cc256mm Spegelskåp Forma/stil Top- Line 80 LED Vit Aspen Underdel A80 Vit hb Tvättställ Grand 80 Porslin Handtag Handtag C cc320 Krom Spegelskåp A Temal Underdel+ Trend Vit hb ST G01 Tvättställ Handtag Cubix Mattborstad stål -MCR Spegelskåp 80 Vit ASPKL80 Scanbad 1 Underdel+ Delta+Karat 80 Vit hb DMK-2299 Tvättställ h64 Handtag Ingår Spegelskåp 80 Vit hb SP-4989-E Scanbad 2 Underdel+ Multo+ 80cm, Vit/Vit hb LML-1899 Tvättställ Lotto XL 85cm Handtag Ingår Spegelskåp 80 Vit SP-3781-E Sideboard D19 o 35 Högskåp D35
