ACS350. Användarhandledning Frekvensomriktare ACS350 (0,37 22 kw, 0,5 30 hk)
|
|
- Christoffer Åkesson
- för 8 år sedan
- Visningar:
Transkript
1 ACS350 Användarhandledning Frekvensomriktare ACS350 (0,37 22 kw, 0,5 30 hk)
2 Frekvensomriktare ACS350, användarhandledningar TILLVALSHANDBÖCKER (medföljer tillvalsutrustning) FCAN-01 CANopen Adapter Module User s Manual 3AFE (EN) FDNA-01 DeviceNet Adapter Module User s Manual 3AFE (EN) FMBA-01 Modbus Adapter Module User s Manual 3AFE (EN) FPBA-01 PROFIBUS DP Adapter Module User s Manual 3AFE (EN) FRSA-00 RS-485 Adapter Board User s Manual 3AFE (EN) MFDT-01 FlashDrop User s Manual 3AFE (EN) MPOT-01 Potentiometer Module Instructions for Installation and Use 3AFE (EN, DA, DE, ES, FI, FR, IT, NL, PT, RU, SV) MTAC-01 Pulse Encoder Interface Module User s Manual 3AFE (EN) MUL1-R1 Installation Instructions for ACS150 and ACS350 3AFE (EN, DA, DE, ES, FI, FR, IT, NL, PT, RU, SV) MUL1-R3 Installation Instructions for ACS150 and ACS350 3AFE (EN, DA, DE, ES, FI, FR, IT, NL, PT, RU, SV) UNDERHÅLLSHANDBÖCKER Guide for Capacitor Reforming in ACS50/150/350/550 3AFE (EN)
3 Frekvensomriktare ACS350 0,37 22 kw 0,5 30 hk Användarhandledning 3AFE Rev D SV GÄLLER FRÅN: ABB Oy. Med ensamrätt.
4
5 5 Säkerhet Vad kapitlet innehåller Kapitlet beskriver de säkerhetsinstruktioner som måste tillämpas vid installation, drift och service av frekvensomriktaren. Underlåtelse att följa säkerhetsinstruktionerna kan medföra kroppsskada eller dödsfall, liksom skador på frekvensomriktaren, motorn och den drivna utrustningen. Läs säkerhetsinstruktionerna innan du börjar arbeta med utrustningen. Användning av varningssymboler Två typer av säkerhetsinstruktioner förekommer i denna användarhandledning: Fara; elektrisk spänning varnar för situationer där höga spänningar kan orsaka kroppsskada och/eller skada på utrustning. Allmän fara varnar för förhållanden, andra än sådana som är relaterade till elektricitet, som kan orsaka skada på personer och/eller skada på utrustningen. Säkerhet
6 6 Installations- och underhållsarbete Dessa säkerhetsinstruktioner riktar sig till alla som arbetar med drivsystem, motorkabel eller motor. VARNING! Underlåtenhet att följa instruktionerna kan medföra personskador och dödsfall samt utrustningsskador. Endast kvalificerad personal får installera och underhålla frekvensomriktaren! Arbeta aldrig med frekvensomriktaren, motorkabeln eller motorn när matningsspänning är applicerad. När matningen har frånskilts, vänta alltid 5 minuter för att låta mellanledskondensatorerna ladda ur innan något arbete utförs på frekvensomriktaren, motor eller motorkabel. Kontrollera följande genom att mäta med en multimeter (impedans minst 1 Mohm): 1. Att det inte finns någon spänning mellan någon av frekvensomriktarens ingångsfaser (U1, V1 och W1), och jord. 2. Att det inte finns någon spänning mellan någon av anslutningarna BRK+ och BRK-, och jord. Arbeta aldrig med styrkablarna om frekvensomriktaren eller dess externa manöverkretsar är spänningssatta. Externt matade manöverkretsar kan leda farliga spänningar även om matningen till frekvensomriktaren är bruten. Gör inga isolations- eller spänningshållfasthetstest på frekvensomriktaren. Om en frekvensomriktare med aktivt EMC-filter ansluts till ett IT-system, dvs. till ett icke direktjordat eller högresistivt (över 30 ohm) jordat matningsnät, kommer systemet att jordas via frekvensomriktarens EMC-filterkondensatorer. Detta kan innebära en fara eller risk för skada på frekvensomriktaren. Om en frekvensomriktare med aktivt EMC-filter ansluts till ett impedansjordat TNsystem kommer frekvensomriktaren att skadas. Obs: Även när motorn är stoppad finns det farlig spänning på kraftplintarna U1, V1, W1 och U2, V2, W2 samt BRK+ och BRK-. VARNING! Underlåtenhet att följa instruktionerna kan medföra personskador och dödsfall samt utrustningsskador. Frekvensomriktaren kan inte repareras i fält. Försök aldrig reparera en felbehäftad frekvensomriktare. Kontakta närmaste ABB-representant eller auktoriserad verkstad för byte av hela enheten. Var noga med att inga borrspån kommer in i frekvensomriktaren under installation. Elektriskt ledande stoft i frekvensomriktaren kan leda till felfunktion och skador. Säkerställ tillräcklig kylning. Säkerhet
7 7 Drift och igångkörning Dessa varningar riktar sig till alla som planerar drift och igångkörning av frekvensomriktaren, samt till operatörerna. VARNING! Underlåtenhet att följa instruktionerna kan medföra personskador och dödsfall samt utrustningsskador. Före inställning och driftsättning av frekvensomriktaren, kontrollera att motorn och all driven utrustning lämpar sig för drift inom hela det varvtalsområde som frekvensomriktaren erbjuder. Frekvensomriktaren kan styra motorn till varvtal högre eller lägre än det varvtal som skulle bli aktuellt om motorn anslöts direkt till det matande nätet. Aktivera inte automatisk felåterställning om denna funktion skulle kunna leda till farliga situationer. Om någon av dessa funktioner aktiveras återställs frekvensomriktaren och startar om efter ett fel. Styr inte motorn med en AC-kontaktor eller nätfrånskiljare. Använd manöverpanelens start- och stopptangenter och eller externa kommandon (I/O eller fältbuss). Max tillåtet antal uppladdningscykler för DCkondensatorererna (dvs. max starttäthet genom spänningstillslag) är två per minut och max totalt antal uppladdningar är Obs: Om en yttre källa för startkommando är vald och är i läge ON, kommer frekvensomriktaren att starta omedelbart efter spänningsåterkomst eller felåterställning, utom om frekvensomriktaren är konfigurerad för pulsstyrning (3- tråds) av start- och stoppfunktioner. När styrplatsen inte är satt till Lokal (dvs. när LOC inte visas på displayen), kommer tangenten STOP på manöverpanelen inte att stoppa frekvensomriktaren. För att stoppa frekvensomriktaren via manöverpanelen, tryck på tangenten LOC LOC/REM REM och sedan på stopptangenten. Säkerhet
8 8 Säkerhet
9 9 Innehållsförteckning Frekvensomriktare ACS350, användarhandledningar Säkerhet Vad kapitlet innehåller Användning av varningssymboler Installations- och underhållsarbete Drift och igångkörning Innehållsförteckning Om denna användarhandledning Vad kapitlet innehåller Kompatibilitet Avsedd målgrupp Indelning efter byggstorlek Frågor om produkt och service Produktutbildning Kommentarer om ABB Drives handböcker Flödesschema för installation och idrifttagning Maskinvarubeskrivning Vad kapitlet innehåller Översikt Översikt: Anslutningar Typkod Mekanisk installation Vad kapitlet innehåller Uppackning av frekvensomriktaren Leveranskontroll Före installation Krav på installationsplatsen Montering av frekvensomriktaren Montera frekvensomriktaren Dra fast kabelförskruvningsplattorna Sätt på eventuell fältbussmodul Planering av elektrisk installation Vad kapitlet innehåller Val av motor Innehållsförteckning
10 10 AC-matningskabelanslutning Frånskiljningsapparat Skydd mot överhettning och kortslutning Skydd mot kortslutning inuti frekvensomriktaren eller i matningskabeln Skydd mot kortslutning i motor och matningskabel Överbelastningsskydd för motorn Val av matningskabel Generella regler Alternativa kraftkabeltyper Motorkabelns skärm Ytterligare krav för USA Skydd för reläutgång och dämpning av störningar vid induktiv belastning Kompatibilitet med jordfelsbrytare Val av styrkablar Reläkabel Kabel till manöverpanel Anslutning av en motortemperatursensor till frekvensomriktarens I/O Kabelförläggning Styrkabelkanaler Elektrisk installation Vad kapitlet innehåller Kontroll av installationens isolation Frekvensomriktare Nätkabel Motor och motorkabel Anslutning av kraftkablar Kopplingsschema Procedur Anslutning av styrkablar I/O-plintar Procedur Installationschecklista Checklista Igångkörning, styrning med I/O samt ID-körning Vad kapitlet innehåller Att köra igång frekvensomriktaren Att köra igång frekvensomriktaren utan manöverpanel Att utföra begränsad igångkörning Att utföra igångkörning med guide Att styra frekvensomriktaren via I/O-gränssnitt Att utföra en ID-körning Procedur för ID-körning Innehållsförteckning

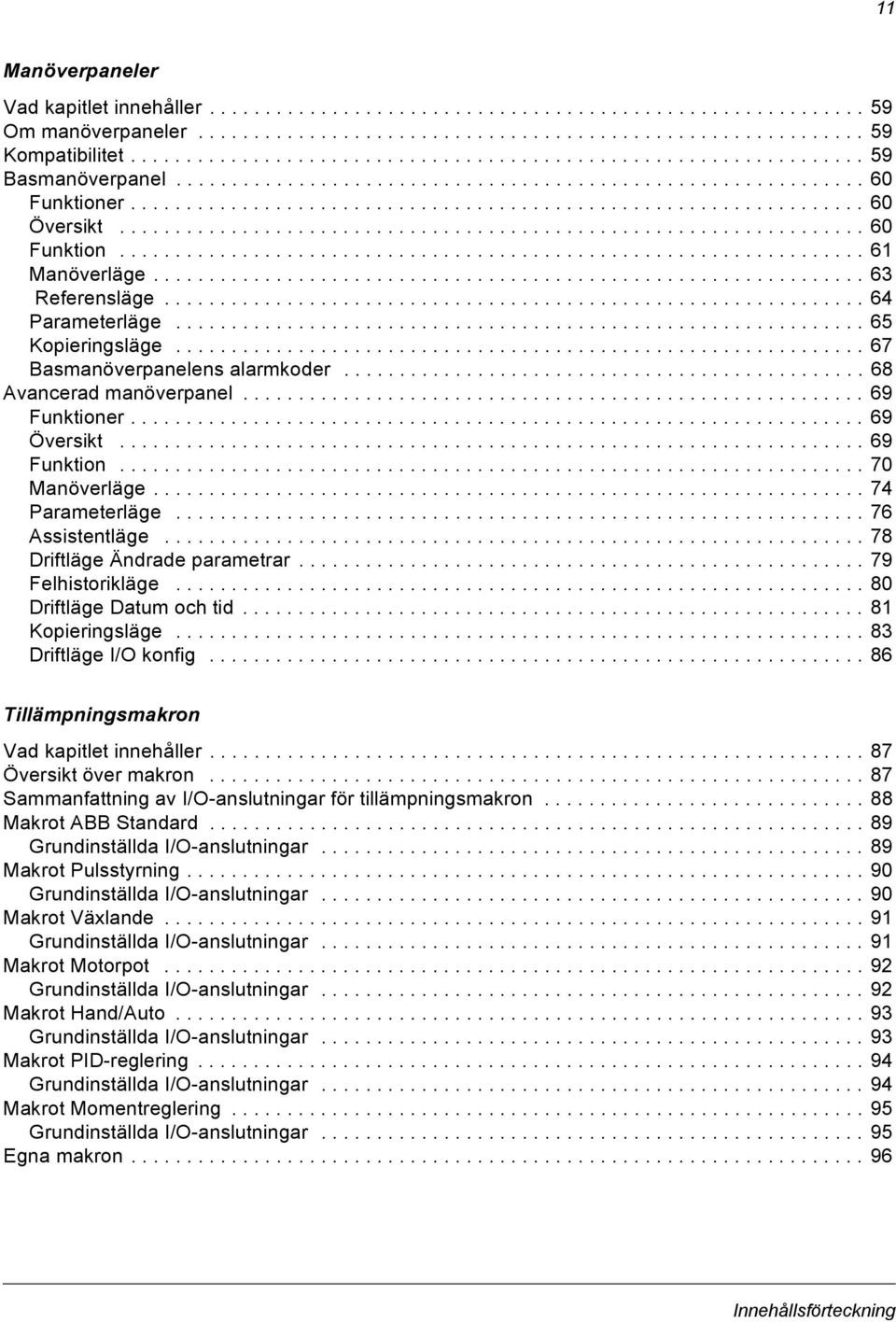

11 11 Manöverpaneler Vad kapitlet innehåller Om manöverpaneler Kompatibilitet Basmanöverpanel Funktioner Översikt Funktion Manöverläge Referensläge Parameterläge Kopieringsläge Basmanöverpanelens alarmkoder Avancerad manöverpanel Funktioner Översikt Funktion Manöverläge Parameterläge Assistentläge Driftläge Ändrade parametrar Felhistorikläge Driftläge Datum och tid Kopieringsläge Driftläge I/O konfig Tillämpningsmakron Vad kapitlet innehåller Översikt över makron Sammanfattning av I/O-anslutningar för tillämpningsmakron Makrot ABB Standard Grundinställda I/O-anslutningar Makrot Pulsstyrning Grundinställda I/O-anslutningar Makrot Växlande Grundinställda I/O-anslutningar Makrot Motorpot Grundinställda I/O-anslutningar Makrot Hand/Auto Grundinställda I/O-anslutningar Makrot PID-reglering Grundinställda I/O-anslutningar Makrot Momentreglering Grundinställda I/O-anslutningar Egna makron Innehållsförteckning
12 12 Programfunktioner Vad kapitlet innehåller Startassistent Inledning Förvald ordningsföljd för assistentens moment Momentlista och berörda parametrar Vad assistentens teckenfönster innehåller Lokal styrning kontra extern styrning Lokal styrning Extern styrning Inställningar Diagnostik Blockschema: Signalkällor för start, stopp och rotationsriktning för EXT Blockschema: Källa för referenssignal för EXT Referenstyper och hantering Inställningar Diagnostik Referenstrimning Inställningar Exempel: Programmerbara analoga ingångar Inställningar Diagnostik Programmerbar analog utgång Inställningar Diagnostik Programmerbara digitala ingångar Inställningar Diagnostik Programmerbar reläutgång Inställningar Diagnostik Frekvensingång Inställningar Diagnostik Transistorutgång Inställningar Diagnostik Driftvärdessignaler Inställningar Diagnostik Motoridentifiering Inställningar Spänningsbortfallsreglering Inställningar DC-magnetisering Inställningar Underhållsbrytpunkter Inställningar Innehållsförteckning
13 13 DC-fasthållning Inställningar Varvtalskompenserat stopp Inställningar Flödesbromsning Inställningar Flödesoptimering Inställningar Accelerations- och retardationsramper Inställningar Kritiska frekvenser Inställningar Konstanta varvtal Inställningar Användardefinierat U/f-förhållande Inställningar Diagnostik Justering av varvtalsregulatorn Inställningar Diagnostik Prestandavärden för varvtalsreglering Momentregleringens prestanda Skalär styrning Inställningar IR-kompensering för skalärstyrt drivsystem Inställningar Programmerbara skyddsfunktioner AI<Min Panelbortfall Externt fel Fastlåsningsskydd Överlastskydd Låglastskydd Jordfelsskydd Felaktig kabeldragning Fasbortfall från matande nät Förprogrammerade felfunktioner Överström DC-överspänning DC-underspänning Omriktarens temperatur Kortslutning Internt fel Driftgränser Inställningar Effektgräns Automatisk återställning Inställningar Övervakning Inställningar Innehållsförteckning
14 14 Diagnostik Parameterlås Inställningar PID-reglering PID-reglering Extern/trim PID Blockscheman Inställningar Diagnostik PID-regleringens vilofunktion Exempel: Inställningar Diagnostik Motortemperaturmätning via standard-i/o Inställningar Diagnostik Styrning av en mekanisk broms Exempel: Tidsschema för bromsstyrningsfunktionen Statusförändringar Inställningar Joggning Inställningar Diagnostik Tidur funktion Inställningar Tidur Inställningar Diagnostik Räknare Inställningar Diagnostik Sekvensprogram Inställningar Diagnostik Exempel Exempel Ärvärdessignaler och parametrar Vad kapitlet innehåller Termer och förkortningar Fältbussadresser Fältbussekvivalent Grundvärden med olika makron Driftvärdessignaler DRIFTVÄRDEN FB FÄLTBUSSÖVERV FELHISTORIK Parametrar lista över namn i kort format Innehållsförteckning
15 15 Parametrar fullständig beskrivnings STYRINGÅNGAR VAL AV REFERENS KONSTANTA VARVTAL ANALOGA INGÅNGAR RELÄUTGÅNGAR ANALOGA UTGÅNGAR SYSTEMSTYRNING FREK IN & TRANS UT TIMER & RÄKNARE GRÄNSER START/STOPP ACCEL/RETARD VARVTALS-REGULATOR MOMENTREGLERING KRITISKA VARVTAL MOTOR STYRNING UNDERHÅLL FELFUNKTIONER AUTOM ÅTERSTÄLLNING ÖVERVAKNING INFORMATION PROCESSVARIABLER MOTORTEMP MÄTNING TIDUR FUNKTION PID-REGLERING PID-REGLERING (2) EXTERN / TRIM PID MEK BROMSSTYRN PULSGIVARE KOMM MODUL STANDARD MODBUS INBYGGD BUSKOMM FÄLTBUSS DATA IN FÄLTBUSS DAT UT SEKVENS PROG TILLVAL STARTPARAMETRAR Fältbusstyrning med inbyggd fältbuss Vad kapitlet innehåller Systemöversikt Konfigurering av kommunikation via inbyggd Modbus Omriktarstyrparametrar Fältbussens styrgränssnitt Styrordet och statusordet Referenser Ärvärden Fältbussreferens Innehållsförteckning
16 16 Referensval och korrigering Skalning av fältbussreferens Referenshantering Skalning av ärvärde Modbus-mappning Registermappning Funktionskoder Avvikelsekoder Kommunikationsprofiler ABB Drives kommunikationsprofil DCU-kommunikationsprofil Fältbusstyrning med fältbussadapter Vad kapitlet innehåller Systemöversikt Konfigurering av kommunikation via en fältbussadaptermodul Omriktarstyrparametrar Fältbussens styrgränssnitt Kommunikationsprofiler Fältbussreferens Felsökning Vad kapitlet innehåller Säkerhet Alarm- och felmeddelanden Att göra återställning Felhistorik Alarmmeddelanden genererade av frekvensomriktaren Alarm genererade av basmanöverpanelen Felmeddelanden genererade av frekvensomriktaren Fel i inbyggd fältbuss Ingen masterenhet Samma enhetsadress Felaktig kabeldragning Underhåll och maskinvarudiagnostik Vad kapitlet innehåller Säkerhet Underhållsintervall Fläkt Byte av fläkt (R1...R4) Kondensatorer Omformatering Manöverpanel Rengöring Batteri Lysdioder Innehållsförteckning
17 17 Tekniska data Vad kapitlet innehåller Märkdata Ström och effekt Symboler Dimensionering Nedstämpling Krav på kylluftflöde Kraftkabeldimensioner och säkringar Kraftkablar: Plintstorlekar, maximal kabeldiameter och åtdragningsmoment Mått, vikt och ljudnivå Symboler Nätanslutning Motoranslutning Styranslutningar Bromsmotståndsanslutning Verkningsgrad Kylning Skyddsgrad Miljövillkor Material CE-märkning Överensstämmelse med EMC-direktivet Förenlighet med EN (2004) C-Tick-märkning Förenlighet med IEC (2004) RoHS-märkning Tillämpade standarder UL-märkning IEC/EN (2004) definitioner Förenlighet med IEC/EN (2004) Produktskydd i USA Bromsmotstånd Val av bromsmotstånd Motståndsinstallation och kabeldragning Obligatoriskt kretsskydd Parameterinställning Innehållsförteckning
18 18 Mått Byggstorlek R0 och R1, IP20 (installation i skåp) / UL öppen Byggstorlek R0 och R1, IP20 / NEMA Byggstorlek R2, IP20 (installation i skåp) / UL öppen Byggstorlek R2, IP20 / NEMA Byggstorlek R3, IP20 (installation i skåp) / UL öppen Byggstorlek R3, IP20 / NEMA Byggstorlek R4, IP20 (installation i skåp) / UL öppen Innehållsförteckning
19 19 Om denna användarhandledning Vad kapitlet innehåller Kompatibilitet Avsedd målgrupp Kapitlet beskriver den avsedda målgruppen samt giltighetsområdet för denna användarhandledning. Kapitlet innehåller också ett flödesschema över alla steg för leveranskontroll, installation av och idrifttagning av frekvensomriktaren. I flödesschemat refereras till olika kapitel/avsnitt i denna handledning. Denna användarhandledning gäller för frekvensomriktare ACS350 med Firmwareversion 2.52b eller senare. Se parameter 3301 PROGRAMVERSION. Denna användarhandledning är avsedd för personer som planerar installationen, installerar, driftsätter, använder och underhåller frekvensomriktaren. Läs användarhandledningen före varje åtgärd med frekvensomriktaren. Läsaren förväntas ha grundläggande kunskap om elteknik, kabeldragning, elektriska komponenter och elschemasymboler. Användarhandledningen riktar sig till läsare över hela världen. I den svenska översättningen anges i första hand SI-enheter. Speciella instruktioner ges för installation i USA. Indelning efter byggstorlek ACS350 tillverkas i byggstorlekarna R0...R4. Vissa instruktioner, tekniska data och måttritningar som endast avser vissa byggstorlekar är markerade med motsvarande symbol för byggstorlek (R0...R4). För att identifiera en frekvensomriktares byggstorlek, se märkdatatabellen på sid 294 i Tekniska data. Frågor om produkt och service Produktutbildning Eventuella frågor med avseende på produkten skall riktas till lokal ABBrepresentant. Ange produktens typkod och serienummer. En lista över ABBs försäljnings-, support- och servicekontakter finns på adressen klicka på Drives Sales, Support and Service network. För information om ABBs produktutbildning, gå till och välj Drives Training courses. Om denna användarhandledning
20 20 Kommentarer om ABB Drives handböcker Vi välkomnar dina kommentarer om våra handböcker. Gå till och klicka på Drives Document Library Manuals feedback form. Om denna användarhandledning
21 21 Flödesschema för installation och idrifttagning Uppgift Se Identifiera frekvensomriktarens byggstorlek: R0 R4. Tekniska data: Märkdata på sid 294 Planera installationen: välj kablar etc. Kontrollera miljövillkor, märkdata och erforderligt kylluftflöde. Planering av elektrisk installation på sid 31 Tekniska data på sid 294 Packa upp och kontrollera frekvensomriktare. Mekanisk installation: Uppackning av frekvensomriktaren på sid 27 Om frekvensomriktaren skall anslutas till ett IT-nät (icke-direktjordat) eller ett impedansjordat nät, kontrollera att det inbyggda EMC-filtret inte är aktiverat. Maskinvarubeskrivning: Typkod på sid 25 Elektrisk installation: Anslutning av kraftkablar på sid 40 Installera frekvensomriktaren på vägg eller i skåp. Mekanisk installation på sid 27 Förlägg kablarna. Planering av elektrisk installation: Kabelförläggning på sid 37 Kontrollera isolationen hos nätkabel, motor och motorkabel. Elektrisk installation: Kontroll av installationens isolation på sid 39 Anslut matningskablarna Elektrisk installation: Anslutning av kraftkablar på sid 40 Anslut styrkablarna. Elektrisk installation: Anslutning av styrkablar på sid 42 Kontrollera installationen. Installationschecklista på sid 45 Sätt frekvensomriktaren i drift. Igångkörning, styrning med I/O samt ID-körning på sid 47 Om denna användarhandledning
22 22 Om denna användarhandledning
23 23 Maskinvarubeskrivning Vad kapitlet innehåller Översikt Kapitlet beskriver i korthet konstruktion och typkodinformation. ACS350 är en vägg- eller skåpmonterbar frekvensomriktare för styrning av ACmotorer. Konstruktionen av byggstorlekarna R0 R4 skiljer sig i viss mån. 1 3b 2 3a EMC VAR 4 8 3c 9 10 EMC VAR Kåpor på (R0 och R1) 1 Kylluftutsläpp genom övre kåpa 2 Monteringshål 3 Panelkåpa (a) / Basmanöverpanel (b) / Avancerad manöverpanel (c) 4 Plintkåpa (eller, som tillval, potentiometerenhet MPOT-01) 5 Panelanslutning 6 Tillvalsanslutning 7 FlashDrop-anslutning 8 Lysdioderna Power OK och Fel (se Lysdioder på sid 291) Kåpor av (R0 och R1) 9 EMC-filter, jordskruv (EMC). Obs: För byggstorlek R4 sitter skruven på framsidan. 10 Varistor, jordskruv (VAR) 11 Fältbussadapteranslutning (seriell kommunikationsmodul) 12 I/O-anslutningar 13 Matningsanslutning (U1, V1, W1), bromsmotståndsanslutning (BRK+, BRK-) och motoranslutning (U2, V2, W2) 14 I/O-kabelförskruvningsplatta 15 Kabelförskruvningsplatta 16 Klämmor Maskinvarubeskrivning
24 24 Översikt: Anslutningar Figuren nedan ger en översikt över enhetens anslutningar. I/O-anslutningar kan parametersättas. Figuren visar standard-i/o-anslutningar för makrot ABB Standard. Se Tillämpningsmakron för information om I/O-anslutningar för de olika makrona och Elektrisk installation för allmän information om installation. 8 Manöverpanel (RJ-45) Modbus RTU (RS-232) Skärm Utfrekvens/ varvtalsreferens, 0 10 V1 10 kohm Gem. nolla för AI SCR AI1 GND ma AI1 AI2 AO GND max. 500 ohm Utfrekvens 0 20 ma Gem. nolla för AO Referensspänning +10 V DC, max. 10 ma Används normalt ej +10 V AI2 V Gem. nolla för AI GND Hjälpspänningsutg. +24 V DC, max. 200 ma Gem. nolla för hjälpspänningsutg. Gem. nolla för DI +24 V GND DCOM ROCOM PROGRAMMERBARA RELÄUTGÅNGAR OCH DIGITALA UTGÅNGAR PROGRAMMERBARA DIGITALA INGÅNGAR (grundvärden för makrot FlashDrop Stopp/Start Fram/Back Val av konstant varvtal Val av konstant varvtal Val av acc/ret-ramp 1) 6 DI1 DI2 DI3 DI4 DI5 RONC RONO DOSRC DOOUT DOGND Reläutgång 250 VAC / 30 V DC Digital utgång, PNP-transistortyp 30 V DC, max. 100 ma Pulsgivare 6 EMC EMC-filter, jordskruv Fältbussadapter DeviceNet, PROFIBUS DP, CANopen, Modbus RTU (RS-485) 3-fas matning PE L1 L2 L3 10 U1 V1 W1 Bromschopper BRK+ BRK- VAR U2 V2 W2 Varistor, jordskruv M 3 ~ AC-motor 1) DI5 kan även används som en frekvensingång. t Bromsmotstånd Maskinvarubeskrivning
25 25 Typkod Typkoden ger information om frekvensomriktarens specifikation och konfiguration. Typkoden står på på typbeteckningsetiketten på frekvensomriktaren. De första tecknen från vänster anger grundkonfigurationen, till exempel ACS350-03E-08A8-4. Därefter följer tillvalskoderna, separarerade av tecknet +, till exempel +J404. Typkoden förklaras i närmare detalj nedan. Produktserie ACS350 1-fas/3-fas 01 = 1-fasmatning 03 = 3-fasmatning Konfiguration E = EMC-filter aktiverat, frekvens 50 Hz U = EMC-filter ej aktiverat, frekvens 60 Hz Märkutström I formatet xxay, där xx anger heltalsdelen och y decimaldelen, t.ex. 08A8 betyder 8,8 A. För ytterligare information, se Märkdata på sid 294. Inspänningsområde 2 = VAC 4 = VAC ACS350-03E-08A8-4+J Tillval J404 = ACS-CP-C Basmanöverpanel J400 = ACS-CP-A Avancerad manöverpanel (Zon 1: Språkstöd för EN, EN (AM), DE, IT, ES, PT, NL, FR, DA, FI, SV) J416 = ACS-CP-L Avancerad manöverpanel (Zon 2: Språkstöd för EN, DE, RU, PL, TR, CS) J402 = MPOT-01 Potentiometer K451 = FDNA-01 DeviceNet K454 = FPBA-01 PROFIBUS DP K457 = FCAN-01 CANopen K458 = FMBA-01 Modbus RTU Maskinvarubeskrivning
26 26 Maskinvarubeskrivning
27 27 Mekanisk installation Vad kapitlet innehåller Det kapitel beskriver den mekaniska installationen av frekvensomriktaren. Uppackning av frekvensomriktaren Frekvensomriktaren (1) levereras i en kartong som även innehåller följande komponenter (byggstorlek R1 visas i figuren): Plastpåse (2) med kabelförskruvningsplatta (används även för I/O-kablar i byggstorlekarna R3 och R4), I/O-kabelförskruvningsplatta (för byggstorlekarna R0 R2), jordplåt för fältbusstillval, klämmor och skruvar Panelkåpa (3) Monteringsmall, som del av förpackningen (4) Användarhandledning (5) Eventuella tillval (fältbuss, potentiometer, pulsgivare - alla med instruktioner - samt basmanöverpanel eller avancerad manöverpanel) MAT- NING??? Mekanisk installation
28 28 Leveranskontroll Kontrollera att utrustningen inte uppvisar några synliga skador. Meddela omgående transportföretaget om skadade komponenter upptäcks. Före installation och drift, kontrollera informationen på typbeteckningsetiketten på frekvensomriktaren, för att säkerställa att enheten är av rätt typ. Typbeteckningsetiketten sitter på frekvensomriktarens vänstra sida. Ett exempel på en etikett med förklaring till innehållet visas nedan Typbeteckningsetikett Typkod, se avsnitt Typkod på sid 25 2 Kapslingsklass (IP och UL/NEMA) 3 Märkdata, se avsnitt Märkdata på sid Serienummer i formatet YWWRXXXXWS, där Y: 5 9, A, för , 2010, WW: 01, 02, 03, för vecka 1, vecka 2, vecka 3, R: A, B, C, för produktrevisionsnummer XXXX: Löpnr. som börjar om från 0001 varje ny vecka 5 ABBs MRP-kod för frekvensomriktaren 6 CE-, C-Tick-, C-UL US- och RoHS-märkning (etiketten på frekvensomr. visar akt. märkning) Före installation ACS350 kan installeras på vägg eller i skåp. Kontrollera kapslingskraven för att bedöma behovet av tillval NEMA 1 för installation på vägg (se Tekniska data). Frekvensomriktaren kan monteras på tre olika sätt, beroende på byggstorlek: a) Baksidan mot monteringsytan (alla byggstorlekar) b) Sidan mot monteringsytan (byggstorlek R0 R2) c) DIN-skenemontering (alla byggstorlekar). Frekvensomriktaren måste installeras vertikalt. Kontrollera installationsplatsen med avseende på de krav som anges nedan. Se Mått för data om byggstorlek. Krav på installationsplatsen Vägg Golv Se Tekniska data för information om tillåten driftmiljö för frekvensomriktaren. Väggen skall vara i möjligaste mån vertikal och jämn, och bestå av icke brännbart material. Den skall vara tillräckligt stark för att bära frekvensomriktarens vikt. Golvet/ytan under installationen skall vara av icke brännbart material. Fritt utrymme kring frekvensomriktaren Erforderligt fritt utrymme för kylning över och under frekvensomriktaren är 75 mm. Inget fritt utrymme behövs vid sidorna. Flera enheter kan alltså monteras sida vid sida, i direkt anslutning till varandra. Mekanisk installation
29 29 Montering av frekvensomriktaren Montera frekvensomriktaren Obs: Var noga med att inga borrspån kommer in i frekvensomriktare under installation. Med skruvar 1. Markera för skruvhålen, t.ex. med monteringsmallen som kan skäras ut ur kartongen. Läget för hålen framgår även av ritningen i Mått. Antal hål och hålens läge beror på hur frekvensomriktaren är monterad: a) Baksidan mot monteringsytan (byggstorlek R0 R4): fyra hål b) Sidan mot monteringsytan (byggstorlek R0 R2): tre hål. Ett av de nedre hålen sitter i kabelförskruvningsplattan 2. Sätt in skruvar vid markeringarna. 3. Häng frekvensomriktaren på skruvarna som skruvats in i väggen. 4. Skruva in skruvarna helt i väggen. Montering på DIN-skena 1. Klicka på frekvensomriktaren på skenan så som visas i figuren nedan. För att ta av frekvensomriktaren, tryck på spärren så som visas i figur b. a b Mekanisk installation
30 30 a Dra fast kabelförskruvningsplattorna Se figur a nedan. 1. Skruva fast kabelförskruvningsplattan på frekvensomriktarens bottenplåt med de medföljande skruvarna. 2. Skruva fast I/O-kabelförskruvningsplattan på monteringsplattan (byggstorlek R0 R2) med de medföljande skruvarna. b Sätt på eventuell fältbussmodul Se figur b ovan. 3. Anslut matnings- och styrkablar enligt instruktionerna i Elektrisk installation. 4. Placera fältbussmodulen på jordplattan (tillval) och dra åt jordskruven i fältbussmodulens vänstra hörn. Därmed fixeras modulen vid jordplattan (tillval). 5. Om plintkåpan inte redan är avtagen, tryck i kåpans fördjupning och skjut samtidigt kåpan åt sidan. 6. Snäpp fältbussen monterad på jordplattan (tillval) i position, så att modulen ansluts till uttaget på frekvensomriktarens framsida och så att hålen i jordplattan linjeras med dem i I/O-kabelförskruvningsplattan. 7. Fixera jordplattan (tillval) vid I/O-kabelförskruvningsplattan med de medföljande skruvarna. 8. Skjut tillbaka plintkåpan till slutet läge. Mekanisk installation
