1 Drive IT AC-drivsystem för lågspänning Användarhandledning Frekvensomriktare ACH (0,75 90 kw) Frekvensomriktare ACH550-UH (1 150 hk) ABB

2 ar för frekvensomriktare GENERELLA HANDBÖCKER ACH550-01/UH Användarhandledning (0,75 90 kw) / (1 150 hk) Säkerhetsföreskrifter Installation Idrifttagning Diagnostik Underhåll Tekniska data ACH550-02/UH Användarhandledning ( kw) / ( hk) Säkerhetsföreskrifter Installation Idrifttagning Diagnostik Underhåll Tekniska data Teknisk referensmanual Detaljerad produktbeskrivning Teknisk produktbeskrivning inklusive måttskisser Skåpmonteringsinformation inklusive förlusteffekt Programvara och styrning inklusive komplett parameterbeskrivning Användargränssnitt och styranslutningar Komplett tillvalsbeskrivning Reservdelar Etc. Praktiska konstruktionshandledningar PID- ochkonstruktionshandledning Dimensionering och dimensioneringsriktlinjer Diagnostik och underhåll Etc. ANVÄNDARHANDLEDNINGAR FÖR TILLVAL (Fältbussmoduler, I/O-moduler etc., (tillvalshandböcker som medföljer tillvalsutrustning) Tillvalsmodul för reläutgång (typisk titel) Installation Programmering Felsökning Tekniska data

3 1. Innehållet i denna användarhandledning 2. Förberedelse för installation 3. Installation av frekvensomriktaren 4. Idrifttagning och manöverpanel 5. Kabeldragning och tillämpningar 6. "Realtidsklocka och tidurfunktioner: 7. Seriell kommunikation 8. Parameterlista och beskrivningar 9. Diagnostik och underhåll 10. Bilaga och tillgängliga tillval

4

5 Innehåll Innehåll... 1 Innehållet i denna användarhandledning... 7 Vad kapitlet innehåller... 7 Vilka produkter kapitlet gäller... 7 Avsedd användning... 7 Avsedd målgrupp... 7 Användning av varnings- och OBS-markeringar... 8 Frekvensomriktarsats Lyftning av frekvensomriktaren Förberedelse för installation Vad kapitlet innehåller Frekvensomriktarens identitet, IP Frekvensomriktarens identitet, IP Byggstorlek Motoridentifiering Motorkompatibilitet Lämplig miljö och kapsling Lämplig monteringsplats Anslutnings- och EMC-aspekter Val och förläggning av kablar Motorkablar Styrkablar Nödvändiga verktyg Checklista för installationsförberedelser.. 36 Installation av frekvensomriktaren Vad kapitlet innehåller Förberedelse av monteringsplatsen Innehåll 1

6 Borttagning av frontkåpa (IP 54) Borttagning av frontkåpa (IP 21) Montering av frekvensomriktaren (IP 54). 40 Montering av frekvensomriktaren (IP 21). 41 Översikt över kabeldragning (R1...R4) Översikt över kabeldragning (R5...R6) Matningskablar (IP54) Styrkabeldragning (IP 54) Matningskablar (IP 21) Styrkabeldragning (IP 21) Kontrollera installationen Sätt tillbaka frontkåpan (IP 54) Sätt tillbaka frontkåpan (IP 21) Slut matningsspänningen Idrifttagning och manöverpanel Vad kapitlet innehåller Funktioner hos HVAC-manöverpanel (ACS- CP-B) Idrifttagning Driftlägen Manöverläge Parameterläge Startassistentläge Läge ändrade parametrar Parameterkopieringsläge Klockinställningsläge I/O-inställningsläge Kabeldragning och tillämpningar Vad kapitlet innehåller Tillämpningar Val av tillämpningsmakro Återställ fabriksinställningar HVAC Grund Tilluftsfläkt Frånluftsfläkt Innehåll

7 4. Kyltornsfläkt Kondensor Boosterpump Växlande pumpar Internt tidur Internt tidur med konstanta varvtal/ Motordriven takfläkt Öka minska Dubbla börvärden med PID Dubbla PID och konstanta varvtal E-förbikoppling (endast USA) Manuell styrning Realtidsklocka och tidurfunktioner Vad kapitlet innehåller Realtidsklocka och tidurfunktioner Användning av tidur Aktivering av tidur Inställning av tidsperiod Skapa ett tidur Anslutning av parametrar Exempel på användning av tidur Seriell kommunikation Vad kapitlet innehåller Systemöversikt Mekanisk och elektrisk installation av fältbussmodul Etablering av kommunikation med en fältbussmodul Motorstyrningsparametrar Fältbussgränssnitt Allmän drivsystemprofil Innehåll 3

8 Parameterlista och beskrivningar Vad kapitlet innehåller Parametergrupper Översikt över PID-regulatorer i ACH Fullständig parameterlista för ACH Diagnostik och underhåll Vad kapitlet innehåller Diagnostikbilder Att åtgärda fel Återställning av felindikeringar Historik Att åtgärda larm Underhållsintervall Kylfläns Byte av huvudkylfläkt Byte av intern kylfläkt i kapslingen Kondensatorer Manöverpanel Bilaga och tillgängliga tillval Vad kapitlet innehåller Tekniska data Matningskabel och säkringar Kabelplintar Matningsanslutning Motoranslutning Styrkabelanslutning Maskinvarubeskrivning Verkningsgrad: Kylning Mått och vikt Byggstorlek R1 (IP54/NEMA12) Byggstorlek R2 (IP54/NEMA12) Byggstorlek R3 (IP54/NEMA12) Byggstorlek R4 (IP54/NEMA12) Innehåll

9 Byggstorlek R5 (IP54/NEMA12) Byggstorlek R6 (IP54/NEMA12) Byggstorlek R1 (IP21/NEMA1) Byggstorlek R2 (IP21/NEMA1) Byggstorlek R3 (IP21/NEMA1) Byggstorlek R4 (IP21/NEMA1) Byggstorlek R5 (IP21/NEMA1) Byggstorlek R6 (IP21/NEMA1) Miljövillkor Material Tillämpade standarder EMC-instruktioner (Europa, Australien och Nya Zealand) Garantier och ansvar Kontaktinformation Innehåll 5

10 6 Innehåll

11 Innehållet i denna användarhandledning Vad kapitlet innehåller Kapitlet beskriver de säkerhetsinstruktioner som måste tillämpas vid installation, drift och service av frekvensomriktaren. Underlåtelse att följa säkerhetsinstruktionerna kan medföra kroppsskada och dödsfall, liksom skador på frekvensomriktaren, motorn och den drivna utrustningen. Läs säkerhetsinstruktionerna innan du börjar arbeta med utrustningen. Detta kapitel innehåller även en introduktion till innehållet i denna användarhandledning. Vilka produkter kapitlet gäller Detta kapitel gäller ACH550-01/UH. Avsedd användning ACH550 och instruktionerna i denna användarhandledning är avsedda för användning i HVAC-tillämpningar (värme, ventilation och luftkonditionering). Ingående makron ska endast användas för de tillämpningar som definieras i respektive avsnitt. Avsedd målgrupp Denna användarhandledning riktar sig till personal som installerar, driftsätter, använder och underhåller frekvensomriktaren. Läs handledningen före arbete på frekvensomriktaren. Läsaren förväntas ha grundläggande kunskap om elteknik, kabeldragning, elektriska komponenter och elschemasymboler. Innehållet i denna användarhandledning 7

12 Användning av varnings- och OBS-markeringar Två typer av säkerhetsinstruktioner förekommer i denna handledning: Varningar informerar om förhållanden som kan leda till allvarliga skador, dödsfall och/eller skada på utrustningen. Här anges även hur faran kan undvikas. OBS-markeringar understryker särskilda förhållanden eller ger viktig information om ett ämne. Varningssymbolerna används på följande sätt: Varning för farlig spänning varnar för situationer där höga spänningar kan orsaka kroppsskada och/eller skada på utrustning. Allmän varning varnar för förhållanden, andra än sådana som är relaterade till elektricitet, som kan orsaka skada på personer och/eller skada på utrustningen. Varning! Det varvtalsreglerade drivsystemet ACH550 ska ENDAST installeras av kvalificerad tekniker. Varning! Även när motorn är stoppad finns det farlig spänning på kraftplintarna U1, V1, W1 och U2, V2, W2 och, beroende på byggstorlek, UDC+ och UDC-. Varning! Farlig spänning föreligger när inkommande nät är anslutet. Efter frånskiljning av matningen, vänta minst 5 minuter före avtagning av kåpa. För att verifiera, kontrollera om det är nollspänning vid DC-plintarna. Dessa är, beroende på byggstorlek, UDC+ och UDC-. Varning! Även om spänningen skiljs från ingångsplintarna på ACH550 kan det finnas farliga spänningar (från externa källor) på plintarna till reläutgångarna R01 R03. 8 Innehållet i denna användarhandledning

13 Varning! När styranslutningarna på två eller flera enheter är parallellkopplade måste hjälpspänningen till dessa styranslutningar tas från en gemensam källa som antingen kan vara en av enheterna eller vara extern. Varning! ACH550-01/U1 kan inte repareras i fält. Försök aldrig reparera en felaktig enhet. Kontakta fabriken eller en auktoriserad serviceverkstad för åtgärd. Varning! ACH550 återstartar automatiskt då matningsspänningen återkommer efter bortfall, om externt startkommando är aktivt. Varning! Kylelementet kan nå hög temperatur. Se avsnittet "Tekniska data". Varning! Om frekvensomriktaren användas i ett icke direktjordat nät, se "Varning! För icke direktjordade nät: ta bort skruvarna vid EM1 och EM2 (R1-R4), F1 och F2(R5-R6) i avsnittet "Installation av frekvensomriktaren"." Obs! För ytterligare teknisk information, kontakta fabriken eller närmaste ABB-försäljningskontor. Innehållet i denna användarhandledning 9

14 Frekvensomriktarsats ACH550 Användarhandledning Efter att ha öppnat leveransförpackningen, kontrollera att följande komponenter finns med: Frekvensomriktare ACH550 (1) Kartong med klämmor och anslutningslåda (IP21) (2) Manöverpanel ACS-CP-B (3) Monteringsmall av kartong (4) Användarhandledning (5) Varningsetiketter i denna användarhandledning Följande figur visar innehållet i frekvensomriktarsatsen Innehållet i denna användarhandledning

15 Lyftning av frekvensomriktaren Följande figur visar hur man lyfter frekvensomriktaren. Obs! Lyft frekvensomriktaren i metallchassit - inte i kåpan Innehållet i denna användarhandledning 11

16 12 Innehållet i denna användarhandledning

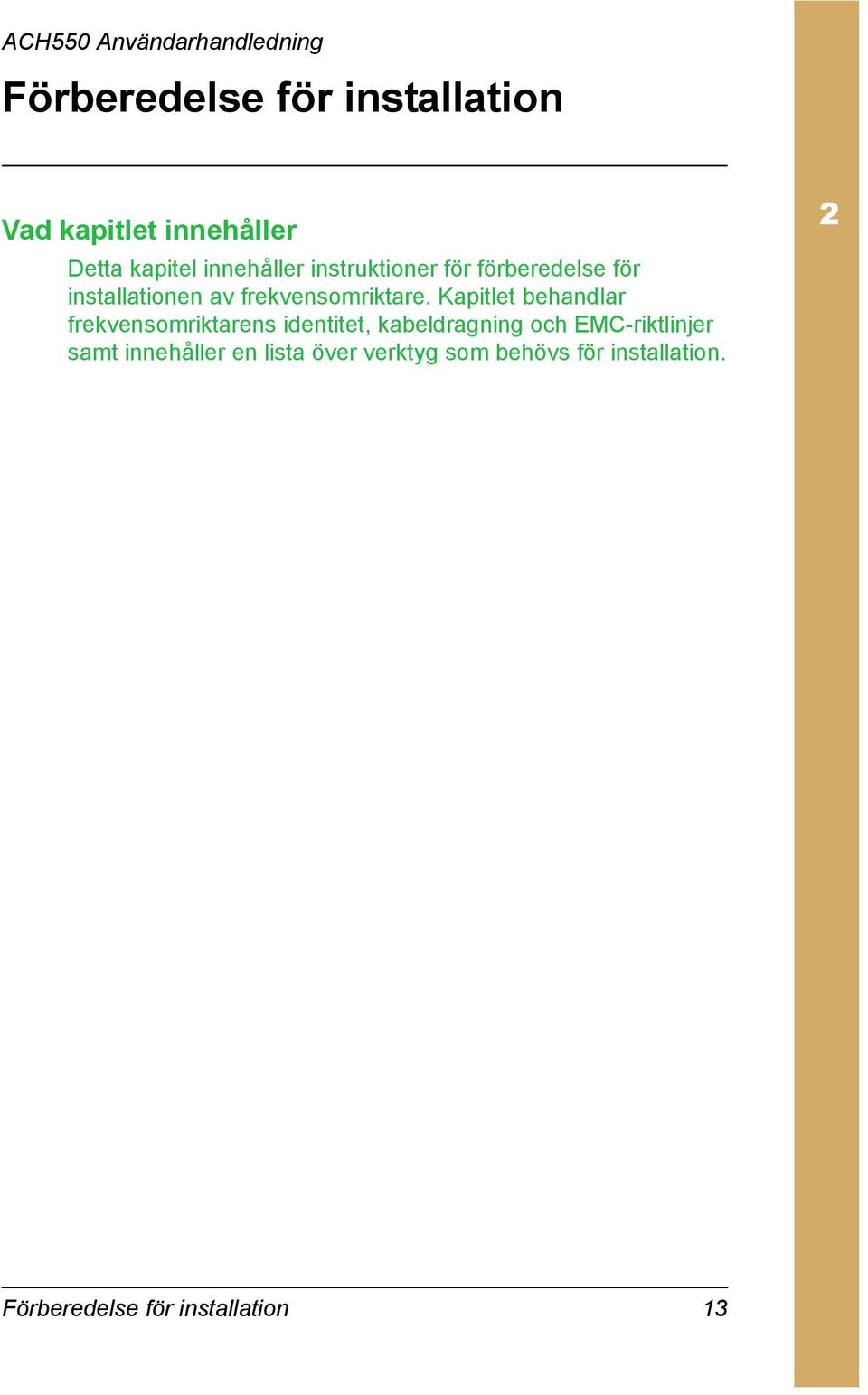

17 Förberedelse för installation Vad kapitlet innehåller Detta kapitel innehåller instruktioner för förberedelse för installationen av frekvensomriktare. Kapitlet behandlar frekvensomriktarens identitet, kabeldragning och EMC-riktlinjer samt innehåller en lista över verktyg som behövs för installation. Förberedelse för installation 13

18 Frekvensomriktarens identitet, IP 21 ACH550 Användarhandledning Frekvensomriktaretiketter Placering av och innehåll på etiketten för skyddsklass IP 21 visas i följande figur. 14 Förberedelse för installation

19 Frekvensomriktarens identitet, IP 54 Frekvensomriktaretiketter Placering av och innehåll på etiketten för skyddsklass IP 54 visas i följande figur. Obs! Etikettens placering kan skilja sig mellan olika byggstorlekar. Förberedelse för installation 15

20 Följande figur visar innehållet i koden för frekvensomriktarens identitet. AC, HVAC-drivsystem produktserie 550 ACH A Konstruktion (regionspecifik) UH = Data och komponenter som är specifika för US-installation och NEMA-konformitet 01 = Data och komponenter som är specifika för IEC-installation och -konformitet Märkutström 08A8 = 8,8 A, Se följande tabell för detaljer Märkspänning 2 = V AC 4 = V AC Kapsling, skyddsklass Ingen specifikation = IP 21 B055 = IP 54 Byggstorlek Typkod I 2N A P N kw ACH550-x1- se nedan Trefasmatning V -02A4-4 2,4 0,75 R1-03A3-4 3,3 1,1 R1-04A1-4 4,1 1,5 R1-05A4-4 5,4 2,2 R1-06A9-4 6,9 3 R1-08A8-4 8,8 4 R1-012A-4 11,9 5,5 R1-015A-4 15,4 7,5 R2-023A R2-031A R3-038A ,5 R3 Byggstorlek 16 Förberedelse för installation

21 Typkod I 2N A P N kw -044A R4-059A R4-072A R4-096A R5-124A R6-157A R6-180A R6 Byggstorlek Skriv in frekvensomriktarens byggstorlek i rutan till höger. Obs! För detaljerad teknisk information, se Bilaga och tillgängliga tillval. Förberedelse för installation 17

22 Motoridentifiering ACH550 Användarhandledning Följande figur visar ett exempel på märkskylt på en IEC-motor. ABB Oy, Electrical Machines LV Motors, Vaasa, Finland 3 Motor M3JP 250SMA 4 EExd IIB T4 B3 IEC 250S/M 65 S1 No LJ / 2001 Ins.cl. F V Hz kw r/min A cos 690 Y D Y D D D Prod.code 3GJP ADG LCIE 00 ATEX /C3 6313/C3 IP 55 Duty 450 kg A BB IEC Anteckna följande information: Spänning Märkström Märkfrekvens Märkvarvtal Märkeffekt 18 Förberedelse för installation

23 Följande figur visar en motor med Y- eller D-koppling. I exemplet nedan är den högra kopplingen en D-koppling. Obs! Kontrollera vilken anslutning som är rätt för aktuell motortyp. Förberedelse för installation 19

24 Motorkompatibilitet ACH550 Användarhandledning Motorn, drivsystemet, och matningseffekten måste vara kompatibla: Motorspecifikation Motortyp Kontrollera 3-fas induktionsmotor - Referens Märkström typberoende Typkodetiketten på drivsystemet, raden "Output I 2N " (ström) eller Typkoden på drivsystemet och märkdatatabellen i "Tekniska data" i "Bilaga och tillgängliga tillval". Märkfrekvens Hz - Spänningsområde Motorns krav och tillgänglig matningspänning är båda 3- fasspänning och ligger inom spänningsområdet för ACH V V 20 Förberedelse för installation

25 Lämplig miljö och kapsling Säkerställ att installationsplatsen uppfyller gällande miljökrav. För att undvika skador före installation, lagra och transportera drivsystemet enligt de miljökrav som gäller för lagring och transport. Se "Miljövillkor". Säkerställ att kapslingen är lämplig, utgående från aktuell installationsplats: Kapsling av typ IP 21. Platsen måste vara fri från luftburet stoft, korrosiva gaser eller vätskor, och fri från elektriskt ledande föroreningar som droppande vatten, kondensvatten, koldamm, och metallpartiklar. Kapsling av typ IP 54. Denna kapsling ger skydd mot luftburet stoft och lätt sprut eller vattenstänk vatten från alla riktningar. I jämförelse med IP 21-kapsling, har IP 54-kapslingen: Samma inre plastskal som IP 21-kapslingen En annan yttre plastkåpa Ytterligare en intern fläkt för att förbättra kylningen Större mått Samma märkdata (kräver ej nedstämpling). Förberedelse för installation 21

26 Lämplig monteringsplats ACH550 Användarhandledning Säkerställ att monteringsplatsen uppfyller följande krav: Drivsystemet måste monteras vertikalt på en slät, fast yta och i en lämpligt miljö, så som definieras ovan. För horisontell installation, kontakta ABB för närmare information. Se avsnittet "Bilaga och tillgängliga tillval" för anslutningsmått för alla byggstorlekar och skyddstyper. Följande figur visar erforderligt fritt utrymme för installation av enheten. R1-R6 IP 21 & IP 54:200 mm [8"] IP 21:25 mm [1"] IP 54:0 IP 21:25 mm[1"] IP 54: 0 IP 21 & IP 54:200 mm [8"] 22 Förberedelse för installation

27 Följande figur visar erforderligt fritt utrymme för cirkulation av kylluft. Kontrollera att förbrukad kylluft inte kan sugas in på nytt i frekvensomriktaren. 200 mm 200 mm Förberedelse för installation 23

28 Följande figur visar erforderligt fritt utrymme för kylning. Kontrollera att förbrukad kylluft från en frekvensomriktare inte kan sugas in som kylluft i en annan frekvensomriktare. 200 mm 200 mm 200 mm 200 mm För detaljerad information om skåpmontering, se "Teknisk Referensmanual." 24 Förberedelse för installation

29 Anslutnings- och EMC-aspekter Ta reda på lokalt gällande krav med avseende på elektromagnetisk kompatibilitet (EMC). Allmänt: Följ lokalt gällande föreskrifter för kabeldimension. Separera följande fyra kabelklasser: inkommande matning, motorkablar, styrkablar och kommunikationskablar. I tabellen i avsnittet "Bilaga och tillgängliga tillval" anges den begränsning av motorkabellängd som gäller av EMC-skäl (CE och C-Tick) Motorkablar med längd upp till 30 m fordrar inget RFI-filter. Motorkablar längre än 30 m måste förses med filter enligt tabellen. Följ instruktionerna i filterförpackningen för alla kabelskärmanslutningar. Obs! De allra flesta EMC-problem beror på felaktig kabeldragning. Följ instruktionerna för att undvika sådana problem. Förberedelse för installation 25

30 Följande figur visar ett exempel på korrekt kabeldragning. min 300 mm min 300 mm Obs! Om en utgångsfrånskiljare eller kontaktor används är det att betrakta som god ingenjörssed att låta antingen en stoppsignal eller en driftförreglingssignal (se parameter 1601) levereras från en av frånskiljarens hjälpkontakter till ACH Förberedelse för installation

31 Följande figur visar ett exempel på korrekt kabeldragning. min 300 mm min 300 mm] Obs! Kabeldragning behandlas i närmare detalj i avsnittet "Installation av frekvensomriktaren". Förberedelse för installation 27

32 Val och förläggning av kablar. ACH550 Användarhandledning De oskärmade ledarna mellan kabelförskruvningarna och skruvplintarna skall hållas så korta som möjligt. Förlägg styrkablar på avstånd från kraftkablar Kabeldragningen måste uppfylla kraven i EN , Miljöklass 1, Begränsad distribution, och AS/NZS 2064: 1997, Klass A. Motorkablar Följande figur visar minimikraven för motorkabelns skärm. Galvaniserat stål eller förtennad koppartråd med flätad skärm. Koppartejp med ett koncentriskt skikt av koppartråd. Koncentriskt skikt av koppartråd med en gles spiral av kopparband. 28 Förberedelse för installation

33 Följande figur visar motorkabeltyper som inte rekommenderas. Figurer från NK Cables. Copyright 2003 NK Cables. Följande figur visar rekommenderad ledarlayout. Rekommenderad (CE & C-Tick) Symmetrisk skärmad kabel: tre fasledare och en koncentrisk eller på annat sätt symmetriskt konstruerad skyddsjordledare (PE), samt en skärm Skyddsjordledare och skärm Skär m Tillåten (CE & C-Tick) Separat skyddsjordledare fordras om kabelskärmens konduktivitet < 50% av fasledarens konduktivitet. Skärm Ej tillåtet för motorkablar (CE & C-Tick) PE Skärm Ett fyrledarsystem: tre fasledare och skyddsjordledare, utan skärm. PE Tillåtet för motorkablar med fasledare vars tvärsnittsarea ej överstiger 10 mm 2. Förberedelse för installation 29

34 Effektiva motorkabelskärmar ACH550 Användarhandledning Den generella regeln för en kabelskärms effektivitet är följande: Ju kraftigare och tätare kabelskärm desto lägre emissionsnivå. Följande figur visar ett exempel på en effektiv konstruktion (till exempel Ölflex-Servo-FD 780 CP, Lappkabel eller MCCMK, NK Cables). Isolerande mantel Inre isolering L2 Flätad metallskärm L3 L1 Kläm fast kabeln i genomföringsplattan vid frekvensomriktaränden och tvinna kabelskärmen till en ledare vars längd inte överstiger fem gånger dess bredd och anslut till terminalen markerad (i frekvensomriktarens nedre högra hörn), om du använder en kabel utan separat skyddsjordledare. 30 Förberedelse för installation

35 Figuren nedan visar principerna för jordning av kablar. Kabelskärm täckt med ledande tejp MATNINGSKABEL Så korta oskärmade ledare som möjligt Kort skärmstump Omålad genomföringsplatta MOTORKABEL EMC-genomföring Ledande skärm och kompressionstätning Förskruvn.-mutter Kabel Obruten Faradays bur Vid motoränden måste kabeln ha 360 grader runtomgående jordning i form av en EMC-kabelgenomföring. Alternativt kan kabelskärmen tvinnas till en ledare vars längd inte överstiger fem gånger dess bredd och anslutas till PE-plinten. Samma princip gäller för skåpinstallationer. Obs! För ytterligare information om skåpmontering, se "Teknisk Referensmanual." Förberedelse för installation 31

36 Styrkablar Allmän rekommendation Använd skärmad kabel, godkänd för 60 C eller högre. Följande figur visar exempel på rekommenderade kablar. Jamak från Draka NK Cables Nomak från Draka NK Cables Figurer från NK Cables. Copyright 2003 NK Cables. Styrkablar måste vara flertrådiga ledare med flätad koppartrådskärm. Tvinna skärmstrumpans ände till en ledare vars längd inte får överstiga fem gånger dess bredd och anslut till terminal X1-1 (för digitala och analoga I/O-kablar) eller till antingen X1-128 eller X1-32 (för RS485-kablar). Förlägg styrkablarna så att deras exponering för elektriska fält minimeras: Förlägg dem så långt som möjligt från inkommande matningskablar och motorkablar (minst 20 cm). I fall då styrkablar måste korsa kraftkablar skall korsningsvinkeln ligga så nära 90º som möjligt. Förlägg kablarna minst 20 cm från sidorna av frekvensomriktaren. Förlägg relästyrda signalledare som tvinnade par (särskilt om U > 48 V). Relästyrda signalledare med spänning mindre än 48 V kan förläggas i samma kablar som digitala insignaler. 32 Förberedelse för installation

37 Figuren nedan visar ett exempel på styrkabelförläggning. Styrkabel Styrkabel 90 min 500 mm min 200 mm Inkommande matningskabel Motorkabel Obs! Blanda inte analoga och digitala insignaler i samma kabel. Obs! Blanda aldrig 24 VDC- och 115/230 VAC-signaler i samma kabel. Förberedelse för installation 33

38 Kablar för analoga signaler ACH550 Användarhandledning Rekommendationer för förläggning av analoga signalledare: Använd dubbelskärmad kabel med tvinnade par. Använd ett individuellt skärmat par för varje signal. Skall ej jordas i båda ändarna. Kablar för digitala signaler Rekommendationer för förläggning av digitala signalledare: En dubbelskärmad kabel är det bästa valet, men enkelskärmad kabel med flera tvinnade par kan användas. Kabel till manöverpanel Om manöverpanelen är ansluten till frekvensomriktaren med en kabel, använd endast partvinnad Ethernet-kabel. Till exempel Standard CAT5 UTP Ethernet Patch Cable, wiring 568-B. Max längd 3 m. 34 Förberedelse för installation

39 Nödvändiga verktyg För att installera ACH550 behövs följande: Skruvmejslar (för valda fästelement) Kabelskalare Måttband Borrmaskin Fästelement: Fyra skruvar eller skruv/mutter-förband. Typen av fästelement beror på underlag och byggstorlek: Vikt kg IP 21 / IP 54 Vikt lb. IP 21 / IP 54 Byggstorlek Fästelement Metriska mått Fästelement Tummått R1 6,5 / 8,4 14,3 / 18,6 M5 #10 R2 9,0 / 11,5 19,8 / 25,4 M5 #10 R3 16,0 / 18,1 35,0 / 40,0 M5 #10 R4 24,0 / 26,6 53,0 / 58,7 M5 #10 R5 34,0 / 42,0 75,0 / 93,0 M6 1/4" R6 69,0 / 86,0 152/190 M8 5/16 in Obs! Försök inte lyfta en frekvensomriktare av byggstorlek R6 utan lyfthjälpmedel. Förberedelse för installation 35

40 Checklista för installationsförberedelser ACH550 Användarhandledning Kontrollera Kontrollera frekvensomriktarens byggstorlek utgående från märketiketten. Kontrollera att motorn passar ihop med frekvensomriktaren. Kontrollera att monteringsplatsen är lämplig. Kontrollera att motor- och styrkabel uppfyller gällande EMC-krav. Kontrollera att kraftkablarna uppfyller gällande EMC-krav. Kontrollera att rätt verktyg finns till hands. Kontrollera att väggarna kan bära frekvensomriktarens vikt. 36 Förberedelse för installation

41 Installation av frekvensomriktaren Vad kapitlet innehåller Detta kapitel beskriver den mekaniska och elektriska installationen av frekvensomriktaren. Varning! Före installation av ACH550, kontrollera att inkommande matning är bruten. Obs! ACH550 får monteras först efter att samtliga krav i Förberedelse för installation är uppfyllda och checklistan genomgången. Förberedelse av monteringsplatsen 1. Använd monteringsmallen för att markera positionen för monteringshålen. 2. Borra hålen. 3. Skruva in skruvarna halvvägs i hålen. 1 Obs! Byggstorlekarna R3 och R4 har fyra hål längs överkanten. Använd endast två av dessa. Använd om möjligt de båda yttre hålen (för att ge mera plats för fläktbyte). Installation av frekvensomriktaren 37

42 Borttagning av frontkåpa (IP 54) ACH550 Användarhandledning 1. Lossa de oförlorbara skruvarna (4 eller 5, beroende på byggstorleken) kring kåpans kant. 2. Avlägsna kåpan Installation av frekvensomriktaren

43 Borttagning av frontkåpa (IP 21) 1. Avlägsna manöverpanelen i förekommande fall. 2. Lossa den oförlorbar skruven i kåpans överkant. 3. Tryck in klämmorna. 4. Dra uppåt för att lyfta kåpan Installation av frekvensomriktaren 39

44 Montering av frekvensomriktaren (IP 54) ACH550 Användarhandledning 1. Ta bort gummipluggarna genom att trycka från utsidan. 2. Häng ACH550 på sina fästskruvar och dra åt skruvförbanden i alla fyra hörnen. 3. Sätt skyddspluggar på skruvarna. 4. Varningsetiketter på olika språk är bilagda denna användarhandledning. Placera en varningsetikett på aktuellt språk på plastkåpans insida 4 40 Installation av frekvensomriktaren

45 Montering av frekvensomriktaren (IP 21) 1. Häng ACH550 på sina fästskruvar och dra åt skruvförbanden i alla fyra hörnen. 2. Varningsetiketter på olika språk är bilagda denna användarhandledning. Placera en varningsetikett på aktuellt språk på plastkåpans insida 1 2 Installation av frekvensomriktaren 41

46 Översikt över kabeldragning (R1...R4) ACH550 Användarhandledning Följande figur ger en översikt över anslutningarna på byggstorlekarna R1...R4. J1 DIP-omkopplare för analoga ingångar ON J1 ON AI2: (i spänningsläge) 0(2)...10V AI2: (i strömläge) 0(4)...20mA Panelanslutning X1 Analoga in- och utgångar (och 10 V referensspänningsutg.) Matning (Grön) Fel (Röd) X1 Digitala ingångar (och 24 V hjälpspänningsutg.) X1 Reläutgångar J2/J5 DIP-omkopplare för RS485-terminering J2 J5 J2 J5 TILL TILL TILL TILL läge off läge on Tillvalsmodul 1 ( Extra reläutg. modul) X1 Kommunikation (RS485/Modbus/ FLN/N2) Tillvalsmodul 2 (fältbussmodul) Motoranslutningar (U2, V2, W2) Byggstorl. R5/R6 är olika Se följande sidor. Matning (U1, V1, W1) EM1 EM3 PE GND X0003 Diagrammet visar byggstorlek R3. Övriga byggstorlekar har liknande layout. Dessa anslutningar används inte i ACH550. Varning! För icke direktjordade nät/it-nätverk, ta bort skruvarna vid EM1 och EM3. 42 Installation av frekvensomriktaren

47 Översikt över kabeldragning (R5...R6) Följande figurer visar den generella anslutningslayouten för byggstorlek R5...R6. R5 R6 F2 F1 F2 PE GND Matning (U1, V1, W1) Motoranslutningar (U2, V2, W2) GND F1 Dessa anslutningar används inte i ACH550 Matning (U1, V1, W1) PE GND Motoranslutningar (U2, V2, W2) X0013 Varning! För icke direktjordade nät/it-nätverk, ta bort skruvarna vid V, F1 och F2. Installation av frekvensomriktaren 43

48 Matningskablar (IP54) ACH550 Användarhandledning 1. Skär upp kabeltätningarna efter behov för 1) matningskablar, 2) motorkablar och 3) styrkablar Installation av frekvensomriktaren

49 2. På inkommande matningskabel, skala höljet så mycket som behövs för att ansluta de enskilda ledarna. Skala även de enskilda ledarna På motorkabeln, skala höljet så mycket som behövs för att frigöra koppartrådsskärmen så att skärmtrådarna kan tvinnas samman till en kort ledare.håll denna ledare så kort som möjligt för att minska störningsemissionen. Skala även de enskilda ledarna. 4. Dra matnings- och motorkablarna genom genomföringarna och dra åt dessa. På motorkabeln, verifiera 360º runtomgående kontakt mellan kabelskärm och klämma. 5. Anslut matnings-, motor- och jordledare till respektive plintar. Obs! Kontrollera kabellängderna gentemot tabellen i "Anslutnings- och EMC-aspekter". Installation av frekvensomriktaren 45

50 Styrkabeldragning (IP 54) ACH550 Användarhandledning 1. På varje styrkabel, skala höljet så mycket som behövs för att frigöra koppartrådsskärmen så att klämman kan dras åt kring den. Skala även de enskilda ledarna. 2. Dra åt genomföringarna kring styrkablarna. 3. Anslut styrkablarna. till frekvensomriktarens plintar För att avsluta anslutningsarbetet, fortsätt med avsnitt "Kabeldragning och tillämpningar". 46 Installation av frekvensomriktaren

51 Matningskablar (IP 21) 1. Öppna de förberedda hål i anslutningslådan som behövs Installera kabelgenomföringarna för kraft-/motorkablarna. Installation av frekvensomriktaren 47

52 3. Installera anslutningslådan och dra åt genomföringarna. Obs! Anslutningslådan kan utelämnas i skåpinstallationer om skåpet är jordat. Skärmanslutning (360º) i skåp. För ytterligare information om skåpinstallationer, se "Teknisk Referensmanual." 48 Installation av frekvensomriktaren

53 4. På inkommande matningskabel, skala höljet så mycket som behövs för att ansluta de enskilda ledarna. 5. På motorkabeln, skala höljet så mycket som behövs för att frigöra koppartrådsskärmen så att skärmtrådarna kan tvinnas samman till en kort ledare. Håll denna ledare så kort som möjligt för att minska störningsemissionen Dra båda kablarna genom genomföringarna. 7. Skala och anslut kraft-/motorledare, och kraftkabelns jordledare till respektive plintar. 8. Anslut den tvinnade skärmledaren från motorkabelns skärm. Obs! Kontrollera kabellängderna gentemot tabellen i "Anslutnings- och EMC-aspekter". Installation av frekvensomriktaren 49

54 ACH550 Användarhandledning Styrkabeldragning (IP 21) 1. Installera genomföringen/genomföringarna för styrkabeln/ styrkablarna. (Kraft-/motorkablarna visas inte i figuren). 2. Skala styrkabeln Installation av frekvensomriktaren

55 3. Dra styrkabeln/styrkablarna genom genomföringen/ genomföringarna och dra åt). 4. Anslut jordskärmledaren för digitala och analoga I/O-kablar till X Skala och anslut enskilda styrledare till respektive plintar. Se avsnittet "Kabeldragning och tillämpningar". 6. Sätt på anslutningslådans kåpa (1 skruv) För att avsluta anslutningsarbetet, fortsätt med avsnitt "Kabeldragning och tillämpningar". Installation av frekvensomriktaren 51

56 Kontrollera installationen Kontrollera Installationsförberedelserna utförda enligt installationschecklista. Frekvensomriktaren är korrekt monterad. Utrymmet kring frekvensomriktaren tillräckligt för korrekt kylning. Motorn och den drivna utrustningen är klara för start. För icke direktjordade nät: Det interna RFI-filtret bortkopplat. Frekvensomriktaren är korrekt jordad. Matningsspänningen motsvarar frekvensomriktarens märkspänning. Matningsspänningsanslutningarna U1, V1, och W1 är anslutna och åtdragna enligt specifikation. 52 Installation av frekvensomriktaren

57 Kontrollera Säkringar för inkommande matning och matningsnätet är installerade. För information om säkringar, se bilaga. Motoranslutningarna U2, V2, och W2 är anslutna och åtdragna enligt specifikation. Motorkabeln är förlagd separat från andra kablar. INGA effektfaktorkompenserande kondensatorer i motorkabeln. Styrkablarna är anslutna och åtdragna enligt specifikation. INGA verktyg eller främmande föremål (som borrspån) i frekvensomriktaren. INGEN alternativ matning till motorn (som en förbikoppling) är ansluten ingen spänning på frekvensomriktarens utgång. Sätt tillbaka frontkåpan (IP 54) 1. Rikta upp kåpan och skjut den på plats. Installation av frekvensomriktaren 53

58 2. Dra åt de oförlorbara skruvarna kring kåpans kant 3. Sätt tillbaka manöverpanelen. Obs! Manöverpanelens fönster måste vara slutet för att kraven enligt IP 54 ska vara uppfyllda Installation av frekvensomriktaren

59 Sätt tillbaka frontkåpan (IP 21) 1. Rikta upp kåpan och skjut den på plats. 2. Dra åt den oförlorbara skruven. 3. Sätt tillbaka manöverpanelen Installation av frekvensomriktaren 55

60 Slut matningsspänningen Varning! Sätt alltid på frontkåpan före spänningstillslag. Varning! ACH550 startar automatiskt vid spänningssättning, om externt startkommando föreligger. 1. Anslut spänning. 2. Grön lysdiod är tänd. Obs! Innan motorns varvtal ökas, kontrollera att motorn roterar åt rätt håll. Obs! Om du vill simulera ett fel för att kontrollera I/O, välj manuellt driftläge och ta bort manöverpanelen. 56 Installation av frekvensomriktaren

61 Följande figur visar växling av motorns rotationsriktning, sett från motorns axelände. Motoranslutningslåda Obs! Rotationsriktningen kan växlas från frekvensomriktaren, men vi rekommenderar att motorkabelns ledare ansluts så att kommandot för rotationsriktning framåt resulterar i rotation medurs. Obs! Därmed är frekvensomriktaren är klar för manuell drift. Om du vill använda I/O-anslutningar, se avsnittet "Kabeldragning och tillämpningar". Installation av frekvensomriktaren 57

62 58 Installation av frekvensomriktaren

63 Idrifttagning och manöverpanel Vad kapitlet innehåller Detta kapitel innehåller en kortfattad beskrivning av Avancerad manöverpanel, startassistenten och val av tillämpningsprogram. Funktioner hos HVAC-manöverpanel (ACS-CP-B) Manöverpanelen på ACH550 HVAC (ACS-CP-B) har följande funktioner: Status LED (Grön vid normal, vid blink eller rött sken, se Diagnostik.) UPP PRG. TANG 1 PRG. TANG 2 NER AUTO OFF HAND HELP (alltid tillgänglig) Språkval för displaytexter Anslutningen till frekvensomriktaren kan aktiveras och deaktiveras när som helst Startassistent för att underlätta idrifttagning av frekvensomriktaren Kopieringsfunktion för att överföra parameterinställningar till andra ACH550 Kopieringsfunktion för att spara parameteruppsättningar Kontextkänslig hjälpfunktion Realtidsklocka Idrifttagning och manöverpanel 59

64 Idrifttagning ACH550 Användarhandledning Idrifttagning kan utföras på två sätt: 1. genom att använda startassistenten eller 2. genom att ändra parametrarna individuellt. 1. Idrifttagning genom att använda startassistenten För att starta startassistenten, gör på följande sätt: 1 Välj MENY för att aktivera huvudmenyn 2 Välj ASSISTENTER med Upp/Nerknapparna och välj UTFÖR. 3 Bläddra till IDS av omriktare med Upp/Nerknapparna. 4 Anpassa värdena enligt programmets förslag och dina egna önskemål, och tryck på SPARA efter varje ändring. Startassistenten leder dig genom arbetet. 60 Idrifttagning och manöverpanel

65 2. Idrifttagning genom att ändra parametrarna individuellt För att ändra parametrar, gör på följande sätt: 1 Välj MENY för att aktivera huvudmenyn. 2 Välj PARAMETRAR med Upp/Nerknapparna och välj UTFÖR för att välja parameterläget 3 Välj önskad parametergrupp med Upp/Nerknapparna och välj VÄLJ. 4 Välj önskad parameter i en grupp med Upp/ Ner-knapparna. Välj ÄNDRA för att ändra parametervärdet. 5 Tryck på Upp/ Ner-knapparna för att ändra parametervärdet. Idrifttagning och manöverpanel 61

66 6 7 Välj SPARA för att spara ändrade värden eller välj AVBRYT för att lämna redigeringsläget. Ej sparade ändringar raderas. Välj AVSLUTA för att återgå till listan över parametergrupper, och ännu en gång för att återgå till huvudmenyn. För att avsluta styranslutningarna genom att manuellt mata in parametrarna, se avsnittet "Parameterlista och beskrivningar". För detaljerad maskinvarubeskrivning, se bilagan. Obs! aktuellt parametervärde visas under markerad parameter. Obs! För att se standardvärdet för parametern, håll Upp- och Ner-knapparna intryckta samtidigt. Obs! De parametrar som typiskt måste ändras är parametergrupperna 99 Startparametrar, 10 Start/Stopp/Rotr, 11 Val av referens, 20 Gränser, 21 Start/stopp, 22 Accel/Retard, 26 Motorstyrning och 30 Felfunktioner. Obs! För att återställa fabriksinställningarna, välj tillämpningsmakrot UTFÖR. 62 Idrifttagning och manöverpanel

67 Driftlägen HVAC-manöverpanelen har flera olika driftlägen för konfigurering, drift och diagnostisering av frekvensomriktaren. De övriga driftlägena är: Manöverläge - Visar frekvensomriktarens statusinformation och tillåter manövrering av frekvensomriktaren. Parameterläge - Ändra parametervärden individuellt. Startassistentläge - Guide för igångkörning och konfiguration. Läge Ändrade parametrar - Visar ändrade parametrar. Parameterkopieringsläge - Lagring eller uppladdning av parametrar. Klockinställningsläge - Inställning av tid och datum i frekvensomriktaren. I/O-inställningsläge; - Kontroll och ändring av I/Oinställningar. Idrifttagning och manöverpanel 63

68 Manöverläge ACH550 Användarhandledning Använd Manöverläge för att läsa information om frekvensomriktarens status och för att manövrera frekvensomriktaren. För att nå manöverläget, tryck på AVSLUTA tills LCD-displayen visar statusinformation så som beskrivs nedan. Statusinformation Överst. Översta raden på LCD-displayen visar grundläggande statusinformation för frekvensomriktaren. HAND - Visar att frekvensomriktaren styrs lokalt, dvs. från manöverpanelen. AUTO visar att frekvensomriktaren fjärrstyrs, t.ex. via I/O (X1) eller fältbuss. - anger frekvensomriktarstatus och motorns rotationsstatus enligt följande: Manöverpaneldisplay Roterande pil (medurs eller moturs) Roterande pil blinkande Stationär pil Övre höger visar aktiv referens. Mitt. Med parametergrupp 34 kan mittfältet av LCD- displayen konfigureras för att visa: 3 parametervärden - Som grundvärde visas parametrarna 0103 (UTFREKVENS) i procent, 0104 (STRÖM) i ampere och 0120 (AI1) i milliampere. En stapel i stället för ett av parametervärdena. Nederst. Den nedersta raden av LCD-displayen visar: Betydelse Motorn roterar med varvtal lika med börvärdet Rotationsriktningen är framåt eller bakåt Motorn roterar med annat varvtal än börvärdet Motorn är stoppad 64 Idrifttagning och manöverpanel

69 Nedre hörnen visar funktionerna som för närvarande är tilldelade de båda funktionstangenterna. Nederst i mitten visar aktuell tid (om tidvisning är konfigurerad). Manövrering av frekvensomriktaren AUTO/HAND - Första gången frekvensomriktaren startas befinner den sig i läge (AUTO) och styrs via styrplint X1. För att övergå till manuell styrning (HAND) och styra frekvensomriktaren med hjälp av manöverpanelen, tryck och håll in knapp eller. Tryck på knappen HAND för att låta frekvensomriktaren övergå till manuell styrning medan motorn är i drift. Tryck på knappen OFF för att låta frekvensomriktaren övergå till manuell styrning och stoppa motorn. För att återgå till automatiskt läge (AUTO), tryck och håll in knappen. Hand/Auto/Off - För att starta frekvensomriktaren tryck på HAND eller AUTO. För att stoppa frekvensomriktaren tryck på OFF. Referens För att ändra referensvärdet (endast möjligt om symbolen i övre högra hörnet visas på mörk bakgrund) tryck på tangenten UPP eller NER (värdet ändras omedelbart). Börvärdet kan modifieras i lokal styrning. Genom parametersättning (grupp 11 val av referens) kan börvärdesändring via fjärrstyrning tillåtas. Idrifttagning och manöverpanel 65

70 Parameterläge För att ändra parametrar, gör på följande sätt: ACH550 Användarhandledning 1 Välj MENY för att aktivera huvudmenyn. 2 Välj PARAMETRAR med Upp/Nerknapparna och välj UTFÖR för att komma till parameterläget 3 Välj önskad parametergrupp med Upp/Nerknapparna och välj VÄLJ. 4 Välj önskad parameter i en grupp med Upp/ Ner-knapparna. Välj ÄNDRA för att ändra parametern. 5 Tryck på Upp/ Ner-knapparna för att ändra parametervärdet. 66 Idrifttagning och manöverpanel

71 6 7 Välj SPARA för att spara ändrade värden eller välj AVBRYT för att lämna redigeringsläget. Ej sparade ändringar raderas. Välj AVSLUTA för att återgå till listan över parametergrupp er, och ännu en gång för att återgå till huvudmenyn. För att avsluta styranslutningarna genom att manuellt mata in parametrarna, se avsnittet "Parameterlista och beskrivningar" För detaljerad maskinvarubeskrivning, se bilagan. Obs! aktuellt parametervärde visas under markerad parameter. Obs! För att se standardvärdet för parametern, håll Upp- och Ner-knapparna intryckta samtidigt. Obs! De parametrar som typiskt måste ändras är parametergrupperna 99 Startparametrar, 10 Start/Stopp/Rotr, 11 Val av referens, 20 Gränser, 21 Start/stopp, 22 Accel/Retard, 26 Motorstyrning och 30 Felfunktioner. Obs! För att återställa fabriksinställningarna, välj tillämpningsmakrot UTFÖR. Idrifttagning och manöverpanel 67

72 Startassistentläge ACH550 Användarhandledning Gör på följande sätt för att aktivera startassistenten: 1 Välj MENY för att aktivera huvudmenyn 2 Välj ASSISTENTER med Upp/Nerknapparna och välj UTFÖR. 3 Bläddra till IDS av omriktare med Upp/Nerknapparna. 4 Anpassa värdena enligt programmets förslag och dina egna önskemål, och tryck på SPARA efter varje ändring. Startassistenten leder dig genom idrifttagningsarbetet. Startassistenten leder dig genom den grundläggande programmeringen av en ny frekvensomriktare. (Bekanta dig med basmanöverpanelens funktioner och följ de steg som beskrivs ovan.) Vid den första igångkörningen föreslår programmet som första åtgärd "Välj språk". Programmet kontrollerar att de värden du skriver in inte ligger utanför tillåtet område. Startassistenten är indelad i uppgifter. Du kan aktivera uppgifterna en i taget, så som startassistenten föreslår, eller välja en viss uppgift direkt. 68 Idrifttagning och manöverpanel

73 Obs! Om du vill ställa in parametrarna oberoende, använd Parameterläget. I vilken ordning uppgifterna presenteras av startassistenten beror på den information du har angett. Följande uppgiftslista är typisk. Uppgiftsnamn Beskrivning Rotera motorn Frågar efter önskat displayspråk Frågar efter motordata Leder användaren genom roteringsprovet IDS av omriktare Frågar efter motordata Applikation Frågar efter önskat tillämpningsmakro Referens 1 & 2 Frågar efter källa till varvtalsreferens 1 och 2 Frågar efter referensgränser Frågar efter frekvens- (eller varvtals-) gränser Start/ Stoppfunktioner Frågar efter källa till start- och stoppkommandon Frågar efter definition av start och stoppläge Frågar efter accelerations- och retardationstider Skydd Frågar efter ström- och momentgräns Frågar efter användningen av signalerna Driftförregling och Start frigivn Frågar efter användningen av nödstopp Frågar efter val av felfunktion Frågar efter automatiska återställningsfunktioner Konstanta varvtal Frågar efter användning av konstanta varvtal Frågar efter konstanta varvtalsvärden PID-reglering Frågar efter PID-inställningar Frågar efter källa till processreferens Frågar efter referensgränser Frågar efter källa, begränsningar och enheter för processärvärde Definierar användningen av vilofunktion Lågt ljud Frågar efter moduleringsfrekvens Frågar efter definition av Flödesoptimering Frågar efter användning av Kritiska varvtal Idrifttagning och manöverpanel 69

74 Uppgiftsnamn ACH550 Användarhandledning Beskrivning Paneldisplay Frågar efter inställning av variabler och enheter på displayen Tidurfunktioner Frågar efter användning av tidurfunktioner Utgång Frågar efter signaler som indikeras via reläutgångar Val av signalerna som indikeras via de analoga utgångarna AO1 och AO2. Inställning av min-, max-, skalnings- och inverteringsvärden. 70 Idrifttagning och manöverpanel

75 Läge ändrade parametrar Läge Ändrade parametrar används för att se ändrade parametrar. Gör på följande sätt för att gå till läge Ändrade parametrar: 1 Välj MENY för att aktivera menyn. 2 Välj ÄNDRADE PAR med Upp/ Ner-knapparna och välj UTFÖR. 3 En lista över ändrade parametrar visas. Välj AVSLUTA för att lämna detta läge. Idrifttagning och manöverpanel 71

76 Parameterkopieringsläge ACH550 Användarhandledning Parameterkopieringsläge används för att överföra parametrar från en frekvensomriktare till en annan. Parametrarna laddas upp från en frekvensomriktare till manöverpanelen och kan sedan laddas ner till en annan frekvensomriktare. Beroende på motor och tillämpning finns två möjligheter: "Kopiera allt till FRO" kopierar både applikations- och motorparametrar till frekvensomriktaren. Detta rekommenderas vid användning av samma applikation för flera frekvensomriktare av samma storlek. Metoden kan även användas för att skapa en kopia av en uppsättning parametrar för en viss frekvensomriktare om någonting skulle bli fel. "Kopiera appl till FRO" kopierar endast applikationen till frekvensomriktaren. Detta rekommenderas vid användning av samma applikation för frekvensomriktare av olika storlekar. Parametrarna , 1605, 1607, 5201, grupp 51 och interna motorparametrar kopieras INTE. Kopiering till panel Panel Kopiera allt Kopiera alla parametrar från en frekvensomriktare till liknande frekv och använd samma applikation för att styra olika motorer Kopiera till panel Panel Kopiera applikation Kopiera samma applikation till FRO av olika storlekar med samma applikation 72 Idrifttagning och manöverpanel

77 För att kopiera parametrar till panelen, gör på följande sätt 1 Välj MENY för att aktivera huvudmenyn. 2 Välj KOPIERA PAR med Upp/ Ner-knapparna och välj UTFÖR. 3 Bläddra till KOPIERA TILL PANEL och välj VÄLJ. 4 Texten "Kopierar parametrar" och en stapel visas. Välj AVBRYT om du vill avbryta processen. Idrifttagning och manöverpanel 73

78 5 Texten "Parameteruppl addning OK" visas och manöverpanele n återgår till menyn PAR BACKUP. Välj AVSLUTA för att återgå till huvudmenyn. Nu kan du koppla bort panelen. För att kopiera parametrar till frekvensomriktaren, gör på följande sätt: 1 Välj MENY för att aktivera menyn. 2 Välj KOPIERA PAR med Upp/ Ner-knapparna. 3 Bläddra till KOPIERA ALLT TILL FRO och välj VÄLJ. 74 Idrifttagning och manöverpanel

79 4 5 Texten "Återställer parametrar" visas. Välj AVBRYT om du vill avbryta processen. Efter avslutad nedladdning visas meddelandet "Parameternedl addning OK" och manöverpanele n återgår till menyn PAR BACKUP. Välj AVSLUTA för att återgå till huvudmenyn. För att ladda ner parametrar till applikationen, gör på följande sätt: 1 Välj MENY för att aktivera menyn. 2 Välj KOPIERA PAR med Upp/ Ner-knapparna. Idrifttagning och manöverpanel 75

80 3 Bläddra till KOPIERA APPL TILL FRO och välj VÄLJ. 4 5 Texten "Parameternedl addning (delvis)" visas. Välj AVBRYT om du vill avbryta processen. Texten "Parameternedl addning OK" visas och manöverpanele n återgår till menyn PAR BACKUP. Välj AVSLUTA för att återgå till huvudmenyn. Obs! Om uppladdning eller nedladdning av parametrar avbryts tillämpas inte den partiella parameteruppsättningen. 76 Idrifttagning och manöverpanel

81 Klockinställningsläge Klockinställningsläge används för inställning av tid och datum för systemklockan i ACH550. För att tidurfunktionerna i ACH550 ska kunna användas måste systemklockan vara inställd. Datum används att fastställa veckodagar och visas i felloggar. Ställ in systemklockan på följande sätt: 1 Välj MENY för att aktivera huvudmenyn Bläddra till DATUM & TID med Upp/Nerknapparna och välj UTFÖR för att aktivera Klockinställningslä ge. Bläddra till GÖM KLOCKA med Upp/Nerknapparna och välj VÄLJ för att ändra klockans synlighet. Bläddra till Visa klocka med Upp/ Ner-knapparna och välj VÄLJ för att göra klockan synlig. 5 Bläddra till STÄLL IN TID med Upp/ Ner-knapparna. Idrifttagning och manöverpanel 77

82 6 7 Ändra värdena för timmar och minuter med Upp/ Ner-knapparna och välj OK för att spara värdena. Aktivt värde visas mot mörk bakgrund. Bläddra till TIDSFORMAT med Upp/Nerknapparna och välj VÄLJ: 8 9 De olika formaten visas. Välj ett FORMAT med Upp/Nerknapparna och välj VÄLJ för att bekräfta valet. Bläddra till STÄLL IN DATUM med Upp/Nerknapparna och välj VÄLJ. 10 Ändra värdena för dagar, månader och år med Upp/ Ner-knapparna och välj OK för att spara värdena. Aktivt värde visas mot mörk bakgrund. 78 Idrifttagning och manöverpanel

83 11 Bläddra till DATUMFORMAT med Upp/Nerknapparna och välj VÄLJ. 12 Datumformaten visas. Välj ett datum med Upp/ Ner-knapparna och välj VÄLJ för att bekräfta valet. 13 Välj AVSLUTA två gånger för att återgå till huvudmenyn. Idrifttagning och manöverpanel 79

84 I/O-inställningsläge ACH550 Användarhandledning I/O-inställningsläge används för att se och redigera I/Okonfigurationen För att se och ändra I/O-inställningarna, gör på följande sätt: 1 Välj MENY för att aktivera huvudmenyn. 2 Bläddra till I/O KONFIG med Upp/Nerknapparna och välj UTFÖR: 3 Bläddra till den I/O-inställning du vill se med Upp/Nerknapparna och välj VÄLJ. 4 Välj den inställning du vill se med Upp/ Ner-knapparna och välj OK. 5 Du kan ändra värdet med Upp/Nerknapparna och spara det genom att välja SPARA. Om du inte vill ändra inställningen, välj AVBRYT. 80 Idrifttagning och manöverpanel

85 6 Välj AVSLUTA för att återgå till huvudmenyn. Idrifttagning och manöverpanel 81

86 82 Idrifttagning och manöverpanel

87 Kabeldragning och tillämpningar Vad kapitlet innehåller Detta kapitel innehåller tillämpningsmakron som används för att definiera en grupp av parametrar. Makron används för att ställa om en grupp parametrar till nya fördefinierade värden. Använd makron för att minimera behovet av manuell redigering av parametrar. Tillämpningar Följande avsnitt ingår i kapitlet: 1. HVAC Grund 2. Tilluftsfläkt 3. Frånluftsfläkt 4. Kyltornsfläkt 5. Kondensor 6. Boosterpump 7. Växlande pumpar 8. Internt tidur 9. Internt tidur med konstanta varvtal 10. Öka minska 11. Dubbla PID 12. Dubbla PID med konstanta varvtal 13. E-förbikoppling (endast USA) 14. Manuell styrning Kabeldragning och tillämpningar 83

88 Val av tillämpningsmakro Gör på följande sätt för att välja ett makro: ACH550 Användarhandledning 1 Välj MENY för att aktivera huvudmenyn. 2 Välj ASSISTENTER med Upp/Nerknapparna och välj UTFÖR. 3 Bläddra till Applikation och välj UTFÖR. 4 Välj ett makro med Upp/Nerknapparna och välj SPARA. 84 Kabeldragning och tillämpningar

89 Återställ fabriksinställningar För att återställa fabriksinställningarna, välj tillämpningsmakrot UTFÖR. Kabeldragning och tillämpningar 85
