1 Älvängen Arbetet är utfört av SMHI på uppdrag av Statens Räddningsverk Norrköping november 2000 Projekt: Översiktlig översvämningskartering Rapport nr. 15

2 SRV KD SMHI D-nr 2000/156/204 gyhuvlnwolj YHUVYlPQLQJVNDUWHULQJOlQJV* WD loyrfk1ruguhloy VWUlFNDQ9lQHUQWLOO DWWHJDWW Sveriges Meteorologiska och Hydrologiska Institut NORRKÖPING Tel Fax

3 ,QQHKnOOVI UWHFNQLQJ 6DPPDQIDWWQLQJ,QOHGQLQJ $OOPlQWRP YHUVYlPQLQJVNDUWHULQJ gyhuvylpqlqjvnduwdrfknwhunrpvwwlg 3URGXNWLRQDY YHUVYlPQLQJVNDUWRU $QYlQGQLQJDY YHUVLNWOLJD YHUVYlPQLQJVNDUWRU %HUlNQLQJVI UXWVlWWQLQJDURFKJHQRPI UDQGHWDYEHUlNQLQJDUQD )O GHQ«««««««««««««««««««««««««««««««««0RGHOOEHVNULYQLQJDYYDWWHQGUDJVVWUlFNDQ +\GUDXOLVNDEHUlNQLQJDU DOLEUHULQJ 5HVXOWDW +\GUDXOLVNDPRGHOOHQ gyhuvylpqlqjvnduwru 5HIHUHQVHU Bilaga 1. Beskrivning av innehållet på den bifogade cd-romskivan Bilaga 2. Kartor med översvämningszoner Till denna rapport finns en cd-romskiva där översvämningszonerna finns i ARC/INFO-, ArcView- och MapInfo-format för GIS-användning och där denna rapport finns i PDF-format. 2

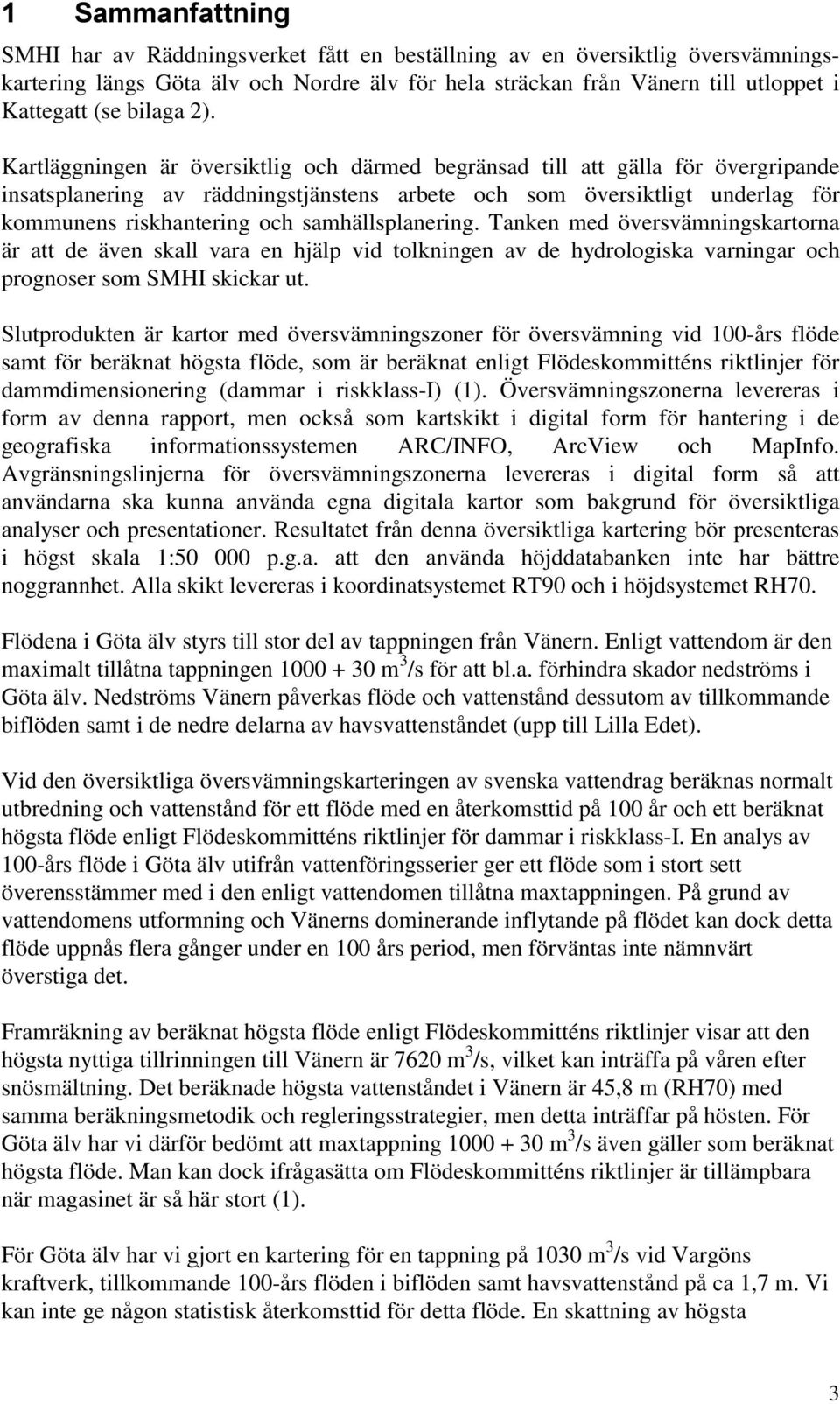

4 6DPPDQIDWWQLQJ SMHI har av Räddningsverket fått en beställning av en översiktlig översvämningskartering längs Göta älv och Nordre älv för hela sträckan från Vänern till utloppet i Kattegatt (se bilaga 2). Kartläggningen är översiktlig och därmed begränsad till att gälla för övergripande insatsplanering av räddningstjänstens arbete och som översiktligt underlag för kommunens riskhantering och samhällsplanering. Tanken med översvämningskartorna är att de även skall vara en hjälp vid tolkningen av de hydrologiska varningar och prognoser som SMHI skickar ut. Slutprodukten är kartor med översvämningszoner för översvämning vid 100-års flöde samt för beräknat högsta flöde, som är beräknat enligt Flödeskommitténs riktlinjer för dammdimensionering (dammar i riskklass-i) (1). Översvämningszonerna levereras i form av denna rapport, men också som kartskikt i digital form för hantering i de geografiska informationssystemen ARC/INFO, ArcView och MapInfo. Avgränsningslinjerna för översvämningszonerna levereras i digital form så att användarna ska kunna använda egna digitala kartor som bakgrund för översiktliga analyser och presentationer. Resultatet från denna översiktliga kartering bör presenteras i högst skala 1: p.g.a. att den använda höjddatabanken inte har bättre noggrannhet. Alla skikt levereras i koordinatsystemet RT90 och i höjdsystemet RH70. Flödena i Göta älv styrs till stor del av tappningen från Vänern. Enligt vattendom är den maximalt tillåtna tappningen m 3 /s för att bl.a. förhindra skador nedströms i Göta älv. Nedströms Vänern påverkas flöde och vattenstånd dessutom av tillkommande biflöden samt i de nedre delarna av havsvattenståndet (upp till Lilla Edet). Vid den översiktliga översvämningskarteringen av svenska vattendrag beräknas normalt utbredning och vattenstånd för ett flöde med en återkomsttid på 100 år och ett beräknat högsta flöde enligt Flödeskommitténs riktlinjer för dammar i riskklass-i. En analys av 100-års flöde i Göta älv utifrån vattenföringsserier ger ett flöde som i stort sett överensstämmer med i den enligt vattendomen tillåtna maxtappningen. På grund av vattendomens utformning och Vänerns dominerande inflytande på flödet kan dock detta flöde uppnås flera gånger under en 100 års period, men förväntas inte nämnvärt överstiga det. Framräkning av beräknat högsta flöde enligt Flödeskommitténs riktlinjer visar att den högsta nyttiga tillrinningen till Vänern är 7620 m 3 /s, vilket kan inträffa på våren efter snösmältning. Det beräknade högsta vattenståndet i Vänern är 45,8 m (RH70) med samma beräkningsmetodik och regleringsstrategier, men detta inträffar på hösten. För Göta älv har vi därför bedömt att maxtappning m 3 /s även gäller som beräknat högsta flöde. Man kan dock ifrågasätta om Flödeskommitténs riktlinjer är tillämpbara när magasinet är så här stort (1). För Göta älv har vi gjort en kartering för en tappning på 1030 m 3 /s vid Vargöns kraftverk, tillkommande 100-års flöden i biflöden samt havsvattenstånd på ca 1,7 m. Vi kan inte ge någon statistisk återkomsttid för detta flöde. En skattning av högsta 3

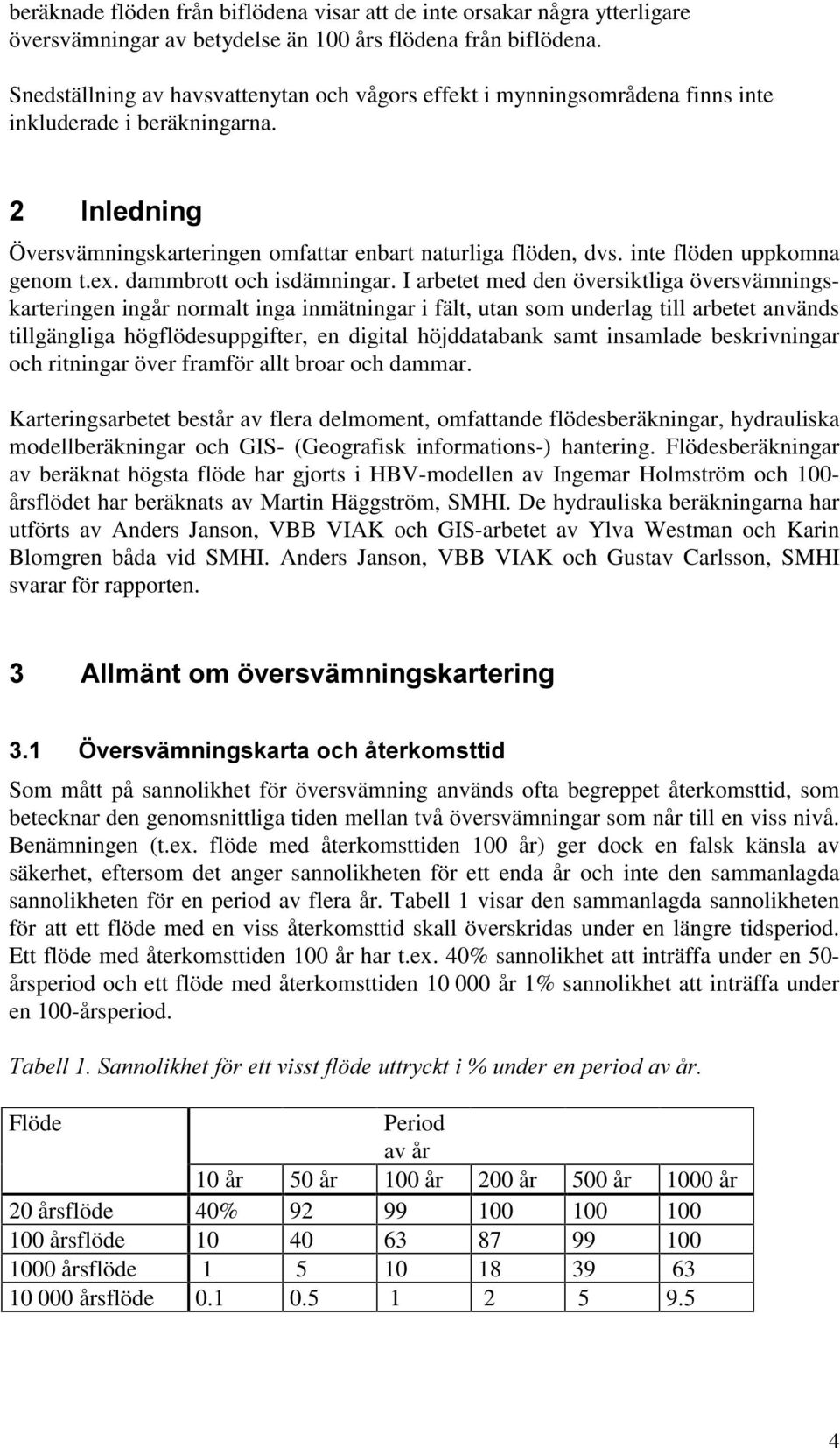

5 beräknade flöden från biflödena visar att de inte orsakar några ytterligare översvämningar av betydelse än 100 års flödena från biflödena. Snedställning av havsvattenytan och vågors effekt i mynningsområdena finns inte inkluderade i beräkningarna.,qohgqlqj Översvämningskarteringen omfattar enbart naturliga flöden, dvs. inte flöden uppkomna genom t.ex. dammbrott och isdämningar. I arbetet med den översiktliga översvämningskarteringen ingår normalt inga inmätningar i fält, utan som underlag till arbetet används tillgängliga högflödesuppgifter, en digital höjddatabank samt insamlade beskrivningar och ritningar över framför allt broar och dammar. Karteringsarbetet består av flera delmoment, omfattande flödesberäkningar, hydrauliska modellberäkningar och GIS- (Geografisk informations-) hantering. Flödesberäkningar av beräknat högsta flöde har gjorts i HBV-modellen av Ingemar Holmström och 100- årsflödet har beräknats av Martin Häggström, SMHI. De hydrauliska beräkningarna har utförts av Anders Janson, VBB VIAK och GIS-arbetet av Ylva Westman och Karin Blomgren båda vid SMHI. Anders Janson, VBB VIAK och Gustav Carlsson, SMHI svarar för rapporten. $OOPlQWRP YHUVYlPQLQJVNDUWHULQJ gyhuvylpqlqjvnduwdrfknwhunrpvwwlg Som mått på sannolikhet för översvämning används ofta begreppet återkomsttid, som betecknar den genomsnittliga tiden mellan två översvämningar som når till en viss nivå. Benämningen (t.ex. flöde med återkomsttiden 100 år) ger dock en falsk känsla av säkerhet, eftersom det anger sannolikheten för ett enda år och inte den sammanlagda sannolikheten för en period av flera år. Tabell 1 visar den sammanlagda sannolikheten för att ett flöde med en viss återkomsttid skall överskridas under en längre tidsperiod. Ett flöde med återkomsttiden 100 år har t.ex. 40% sannolikhet att inträffa under en 50- årsperiod och ett flöde med återkomsttiden år 1% sannolikhet att inträffa under en 100-årsperiod. 7DEHOO6DQQROLNKHWI UHWWYLVVWIO GHXWWU\FNWLXQGHUHQSHULRGDYnU Flöde Period av år 10 år 50 år 100 år 200 år 500 år 1000 år 20 årsflöde 40% årsflöde årsflöde årsflöde

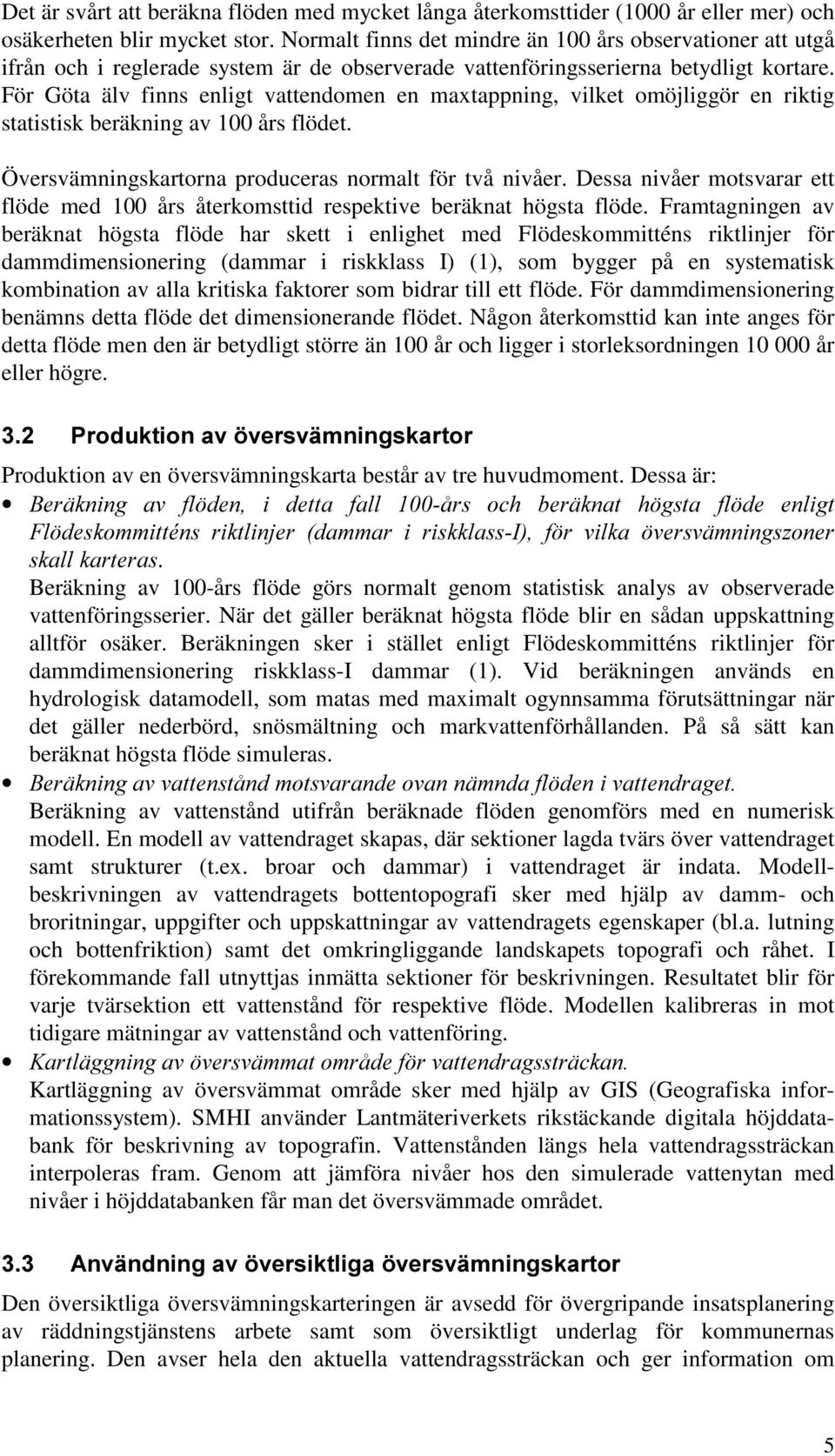

6 Det är svårt att beräkna flöden med mycket långa återkomsttider (1000 år eller mer) och osäkerheten blir mycket stor. Normalt finns det mindre än 100 års observationer att utgå ifrån och i reglerade system är de observerade vattenföringsserierna betydligt kortare. För Göta älv finns enligt vattendomen en maxtappning, vilket omöjliggör en riktig statistisk beräkning av 100 års flödet. Översvämningskartorna produceras normalt för två nivåer. Dessa nivåer motsvarar ett flöde med 100 års återkomsttid respektive beräknat högsta flöde. Framtagningen av beräknat högsta flöde har skett i enlighet med Flödeskommitténs riktlinjer för dammdimensionering (dammar i riskklass I) (1), som bygger på en systematisk kombination av alla kritiska faktorer som bidrar till ett flöde. För dammdimensionering benämns detta flöde det dimensionerande flödet. Någon återkomsttid kan inte anges för detta flöde men den är betydligt större än 100 år och ligger i storleksordningen år eller högre. 3URGXNWLRQDY YHUVYlPQLQJVNDUWRU Produktion av en översvämningskarta består av tre huvudmoment. Dessa är: %HUlNQLQJ DY IO GHQ L GHWWD IDOO nuv RFK EHUlNQDW K JVWD IO GH HQOLJW )O GHVNRPPLWWpQV ULNWOLQMHU GDPPDU L ULVNNODVV, I U YLOND YHUVYlPQLQJV]RQHU VNDOONDUWHUDV. Beräkning av 100-års flöde görs normalt genom statistisk analys av observerade vattenföringsserier. När det gäller beräknat högsta flöde blir en sådan uppskattning alltför osäker. Beräkningen sker i stället enligt Flödeskommitténs riktlinjer för dammdimensionering riskklass-i dammar (1). Vid beräkningen används en hydrologisk datamodell, som matas med maximalt ogynnsamma förutsättningar när det gäller nederbörd, snösmältning och markvattenförhållanden. På så sätt kan beräknat högsta flöde simuleras. %HUlNQLQJDYYDWWHQVWnQGPRWVYDUDQGHRYDQQlPQGDIO GHQLYDWWHQGUDJHW Beräkning av vattenstånd utifrån beräknade flöden genomförs med en numerisk modell. En modell av vattendraget skapas, där sektioner lagda tvärs över vattendraget samt strukturer (t.ex. broar och dammar) i vattendraget är indata. Modellbeskrivningen av vattendragets bottentopografi sker med hjälp av damm- och broritningar, uppgifter och uppskattningar av vattendragets egenskaper (bl.a. lutning och bottenfriktion) samt det omkringliggande landskapets topografi och råhet. I förekommande fall utnyttjas inmätta sektioner för beskrivningen. Resultatet blir för varje tvärsektion ett vattenstånd för respektive flöde. Modellen kalibreras in mot tidigare mätningar av vattenstånd och vattenföring. DUWOlJJQLQJDY YHUVYlPPDWRPUnGHI UYDWWHQGUDJVVWUlFNDQ Kartläggning av översvämmat område sker med hjälp av GIS (Geografiska informationssystem). SMHI använder Lantmäteriverkets rikstäckande digitala höjddatabank för beskrivning av topografin. Vattenstånden längs hela vattendragssträckan interpoleras fram. Genom att jämföra nivåer hos den simulerade vattenytan med nivåer i höjddatabanken får man det översvämmade området. $QYlQGQLQJDY YHUVLNWOLJD YHUVYlPQLQJVNDUWRU Den översiktliga översvämningskarteringen är avsedd för övergripande insatsplanering av räddningstjänstens arbete samt som översiktligt underlag för kommunernas planering. Den avser hela den aktuella vattendragssträckan och ger information om 5

7 eventuella översvämningsproblem i samhällen samt känsliga lägen för t. ex. vägar och järnvägar. 2P NRPPXQHQ HOOHU DQQDQ P\QGLJKHW DYVHU DWW GHWDOMSODQHUD HWW RPUnGH VRP OLJJHU LQRP YHUVYlPQLQJV]RQHUQDHOOHUEHK YHUXQGHUODJI UE\JJQDWLRQLHOOHUQlUDYDWWHQ GUDJHW NUlYV ElWWUH RFK PHU GHWDOMHUDGH EHUlNQLQJDU DY YDWWHQVWnQG RFK HQ PHU QRJJUDQQ EHVNULYQLQJ DY WRSRJUDILQ L RPUnGHW WLOO H[HPSHO ElWWUH K MGGDWDEDQN VDPW QLYnHUSnYlJEDQRURFKYDOODU %HUlNQLQJVI UXWVlWWQLQJDURFKJHQRPI UDQGHWDY EHUlNQLQJDUQD )O GHQ Beräkning av 100 års flöden utifrån vattenföringsserier vid Vargöns kraftverk och Lilla Edets kraftverk styrs av maxtappningen som är begränsad till m 3 /s för att bl.a. förhindra skador nedströms i Göta älv. Man kan inte statistiskt benämna dem som 100 års flöden, utan det är förhållanden som inte förväntas överstigas under en 100 års period men som dock kan uppnås flera gånger under 100 årsperioden. Den beräknade högsta nyttiga tillrinningen till Vänern framtagen med Flödeskommitténs riktlinjer är 7620 m 3 /s och den kan ske efter snösmältning i maj. Det beräknade högsta vattenståndet i Vänern med samma beräkningsmetodik ger ett vattenstånd på 45,8 m (RH70) på hösten. Man kan dock ifrågasätta om Flödeskommitténs riktlinjer är tillämpbara när magasinet är så här stort (1, sid. 2, 1). Man kan också tänka sig ett myndighetsbeslut där man frångår vattendomen och tappar mer än 1000 m 3 /s. Utifrån dessa beräkningarna har vi dock bedömt att maxtappning m 3 /s vid Vargöns kraftverk gäller även som beräknat högsta flöde. Skillnaderna i biflödenas tillskott vid 100 års förhållanden resp. vid beräknat högsta flöde är försumbara för översvämningarna nedströms Vänern. Vi har därför valt att endast presentera översvämningskartering för maxtappning 1030 m 3 /s vid Vargöns kraftverk, 100 års förhållanden i biflöden och ett högt vattenstånd i havet nedströms. Uppströms Vargödammen finns även utbredning för beräknat högsta vattenstånd med i kartorna. Tabell 2 visar det flödet som använts vid karteringen för ett antal platser. 7DEHOO)O GHQ Plats för beräknat flöde Flöden [m 3 /s] Vänerns utlopp 1030 Vargöns kraftverk 1030 Lilla Edets kraftverk 1100 Ovan förgreningen vid Nordre älv 1130 Göteborgsgrenen vid förgreningen 275 Göteborgsgrenen mynningen 390 6

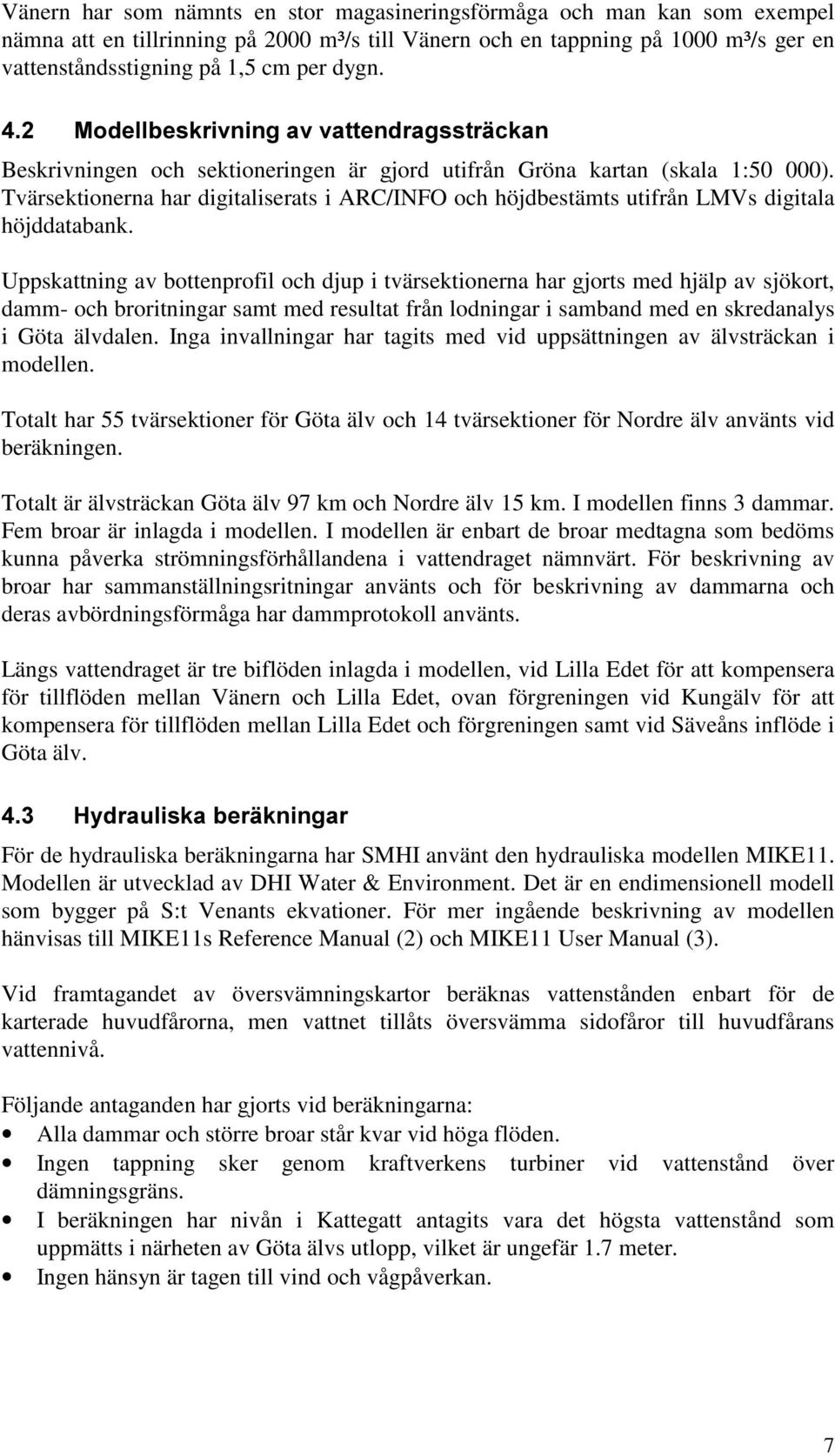

8 Vänern har som nämnts en stor magasineringsförmåga och man kan som exempel nämna att en tillrinning på 2000 m³/s till Vänern och en tappning på 1000 m³/s ger en vattenståndsstigning på 1,5 cm per dygn. 0RGHOOEHVNULYQLQJDYYDWWHQGUDJVVWUlFNDQ Beskrivningen och sektioneringen är gjord utifrån Gröna kartan (skala 1:50 000). Tvärsektionerna har digitaliserats i ARC/INFO och höjdbestämts utifrån LMVs digitala höjddatabank. Uppskattning av bottenprofil och djup i tvärsektionerna har gjorts med hjälp av sjökort, damm- och broritningar samt med resultat från lodningar i samband med en skredanalys i Göta älvdalen. Inga invallningar har tagits med vid uppsättningen av älvsträckan i modellen. Totalt har 55 tvärsektioner för Göta älv och 14 tvärsektioner för Nordre älv använts vid beräkningen. Totalt är älvsträckan Göta älv 97 km och Nordre älv 15 km. I modellen finns 3 dammar. Fem broar är inlagda i modellen. I modellen är enbart de broar medtagna som bedöms kunna påverka strömningsförhållandena i vattendraget nämnvärt. För beskrivning av broar har sammanställningsritningar använts och för beskrivning av dammarna och deras avbördningsförmåga har dammprotokoll använts. Längs vattendraget är tre biflöden inlagda i modellen, vid Lilla Edet för att kompensera för tillflöden mellan Vänern och Lilla Edet, ovan förgreningen vid Kungälv för att kompensera för tillflöden mellan Lilla Edet och förgreningen samt vid Säveåns inflöde i Göta älv. +\GUDXOLVNDEHUlNQLQJDU För de hydrauliska beräkningarna har SMHI använt den hydrauliska modellen MIKE11. Modellen är utvecklad av DHI Water & Environment. Det är en endimensionell modell som bygger på S:t Venants ekvationer. För mer ingående beskrivning av modellen hänvisas till MIKE11s Reference Manual (2) och MIKE11 User Manual (3). Vid framtagandet av översvämningskartor beräknas vattenstånden enbart för de karterade huvudfårorna, men vattnet tillåts översvämma sidofåror till huvudfårans vattennivå. Följande antaganden har gjorts vid beräkningarna: Alla dammar och större broar står kvar vid höga flöden. Ingen tappning sker genom kraftverkens turbiner vid vattenstånd över dämningsgräns. I beräkningen har nivån i Kattegatt antagits vara det högsta vattenstånd som uppmätts i närheten av Göta älvs utlopp, vilket är ungefär 1.7 meter. Ingen hänsyn är tagen till vind och vågpåverkan. 7

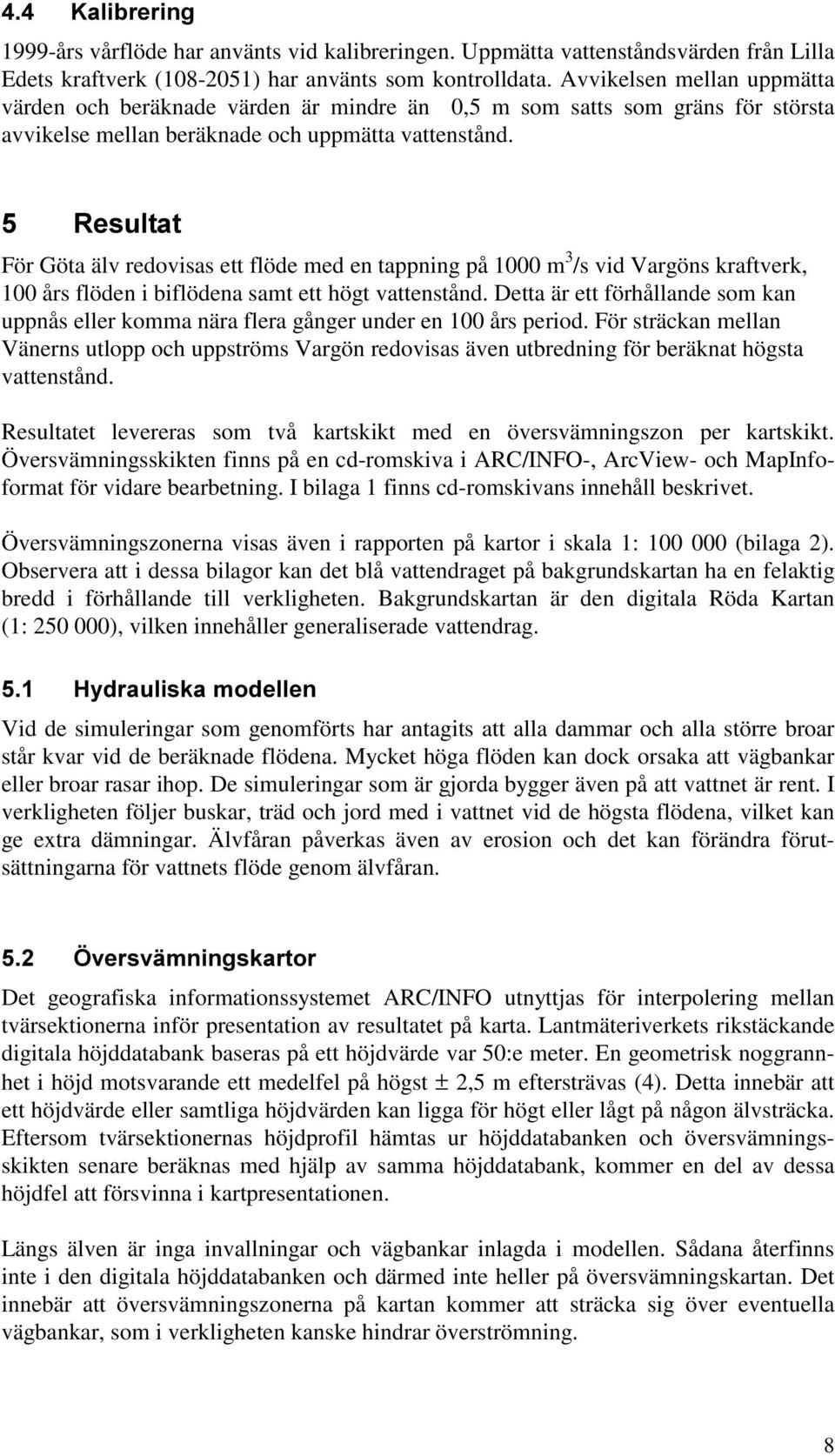

9 DOLEUHULQJ 1999-års vårflöde har använts vid kalibreringen. Uppmätta vattenståndsvärden från Lilla Edets kraftverk ( ) har använts som kontrolldata. Avvikelsen mellan uppmätta värden och beräknade värden är mindre än 0,5 m som satts som gräns för största avvikelse mellan beräknade och uppmätta vattenstånd. 5HVXOWDW För Göta älv redovisas ett flöde med en tappning på 1000 m 3 /s vid Vargöns kraftverk, 100 års flöden i biflödena samt ett högt vattenstånd. Detta är ett förhållande som kan uppnås eller komma nära flera gånger under en 100 års period. För sträckan mellan Vänerns utlopp och uppströms Vargön redovisas även utbredning för beräknat högsta vattenstånd. Resultatet levereras som två kartskikt med en översvämningszon per kartskikt. Översvämningsskikten finns på en cd-romskiva i ARC/INFO-, ArcView- och MapInfoformat för vidare bearbetning. I bilaga 1 finns cd-romskivans innehåll beskrivet. Översvämningszonerna visas även i rapporten på kartor i skala 1: (bilaga 2). Observera att i dessa bilagor kan det blå vattendraget påbakgrundskartan ha en felaktig bredd i förhållande till verkligheten. Bakgrundskartan är den digitala Röda Kartan (1: ), vilkeninnehåller generaliserade vattendrag. +\GUDXOLVNDPRGHOOHQ Vid de simuleringar som genomförts har antagits att alla dammar och alla större broar står kvar vid de beräknade flödena. Mycket höga flöden kan dock orsaka att vägbankar eller broar rasar ihop. De simuleringar som är gjorda bygger även på att vattnet är rent. I verkligheten följer buskar, träd och jord med i vattnet vid de högsta flödena, vilket kan ge extra dämningar. Älvfåran påverkas även av erosion och det kan förändra förutsättningarna för vattnets flöde genom älvfåran. gyhuvylpqlqjvnduwru Det geografiska informationssystemet ARC/INFO utnyttjas för interpolering mellan tvärsektionerna inför presentation av resultatet på karta. Lantmäteriverkets rikstäckande digitala höjddatabank baseras på ett höjdvärde var 50:e meter. En geometrisk noggrannhet i höjd motsvarande ett medelfel på högst ± 2,5 m eftersträvas (4). Detta innebär att ett höjdvärde eller samtliga höjdvärden kan ligga för högt eller lågt på någon älvsträcka. Eftersom tvärsektionernas höjdprofil hämtas ur höjddatabanken och översvämningsskikten senare beräknas med hjälp av samma höjddatabank, kommer en del av dessa höjdfel att försvinna i kartpresentationen. Längs älven är inga invallningar och vägbankar inlagda i modellen. Sådana återfinns inte i den digitala höjddatabanken och därmed inte heller på översvämningskartan. Det innebär att översvämningszonerna på kartan kommer att sträcka sig över eventuella vägbankar, som i verkligheten kanske hindrar överströmning. 8

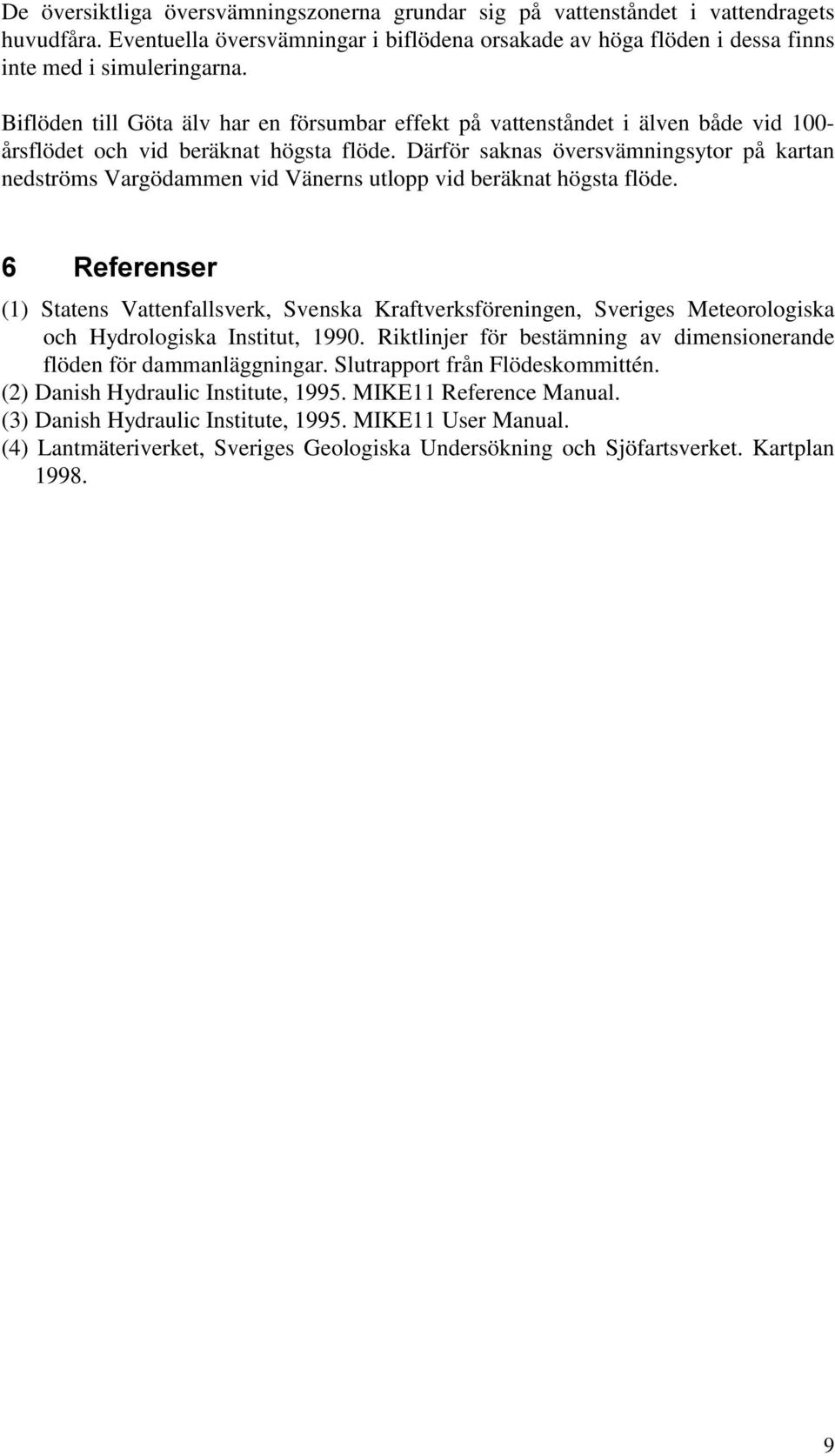

10 De översiktliga översvämningszonerna grundar sig på vattenståndet i vattendragets huvudfåra. Eventuella översvämningar i biflödena orsakade av höga flöden i dessa finns inte med i simuleringarna. Biflöden till Göta älv har en försumbar effekt på vattenståndet i älven både vid 100- årsflödet och vid beräknat högsta flöde. Därför saknas översvämningsytor på kartan nedströms Vargödammen vid Vänerns utlopp vid beräknat högsta flöde. 5HIHUHQVHU (1) Statens Vattenfallsverk, Svenska Kraftverksföreningen, Sveriges Meteorologiska och Hydrologiska Institut, Riktlinjer för bestämning av dimensionerande flöden för dammanläggningar. Slutrapport från Flödeskommittén. (2) Danish Hydraulic Institute, MIKE11 Reference Manual. (3) Danish Hydraulic Institute, MIKE11 User Manual. (4) Lantmäteriverket, Sveriges Geologiska Undersökning och Sjöfartsverket. Kartplan

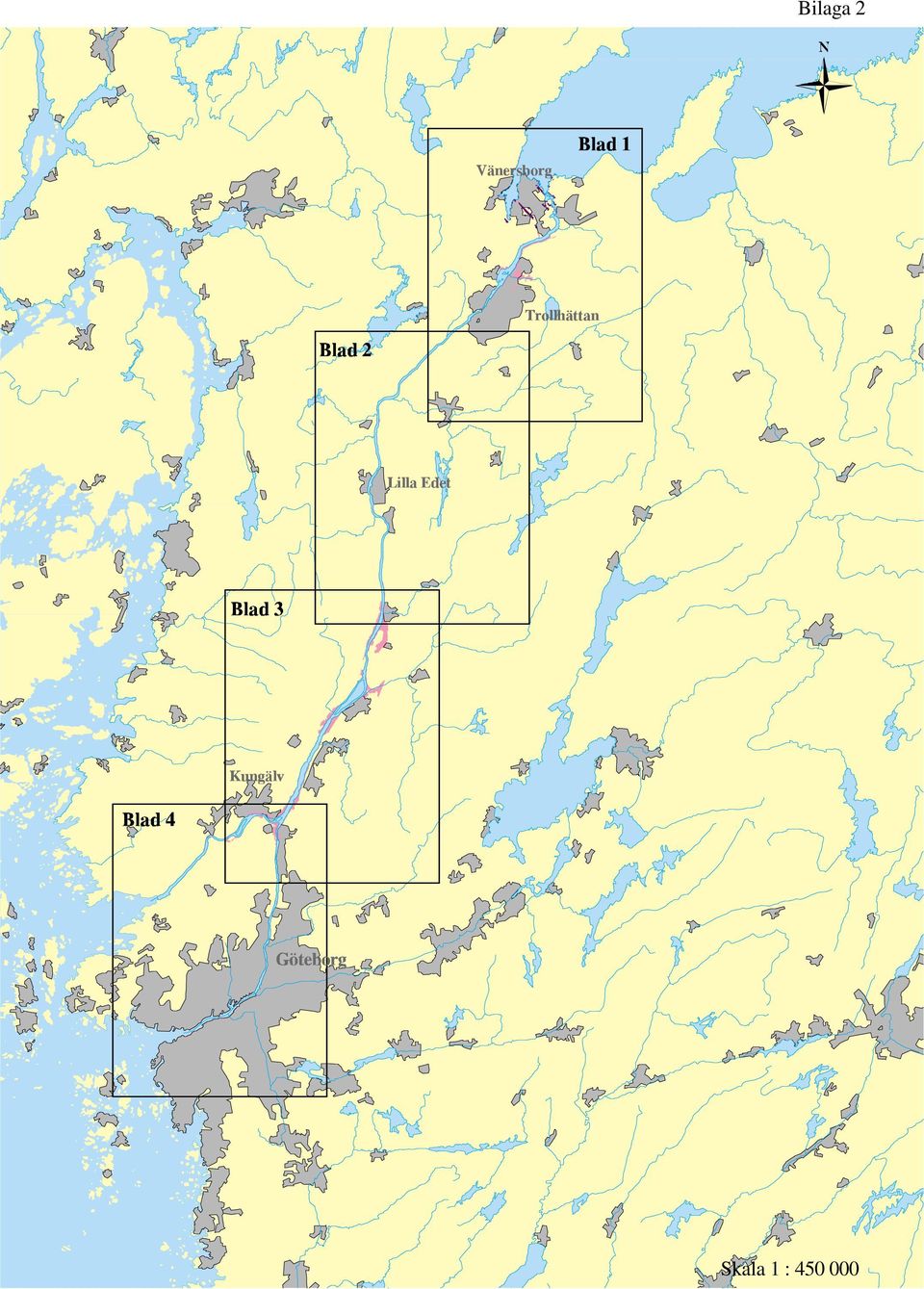

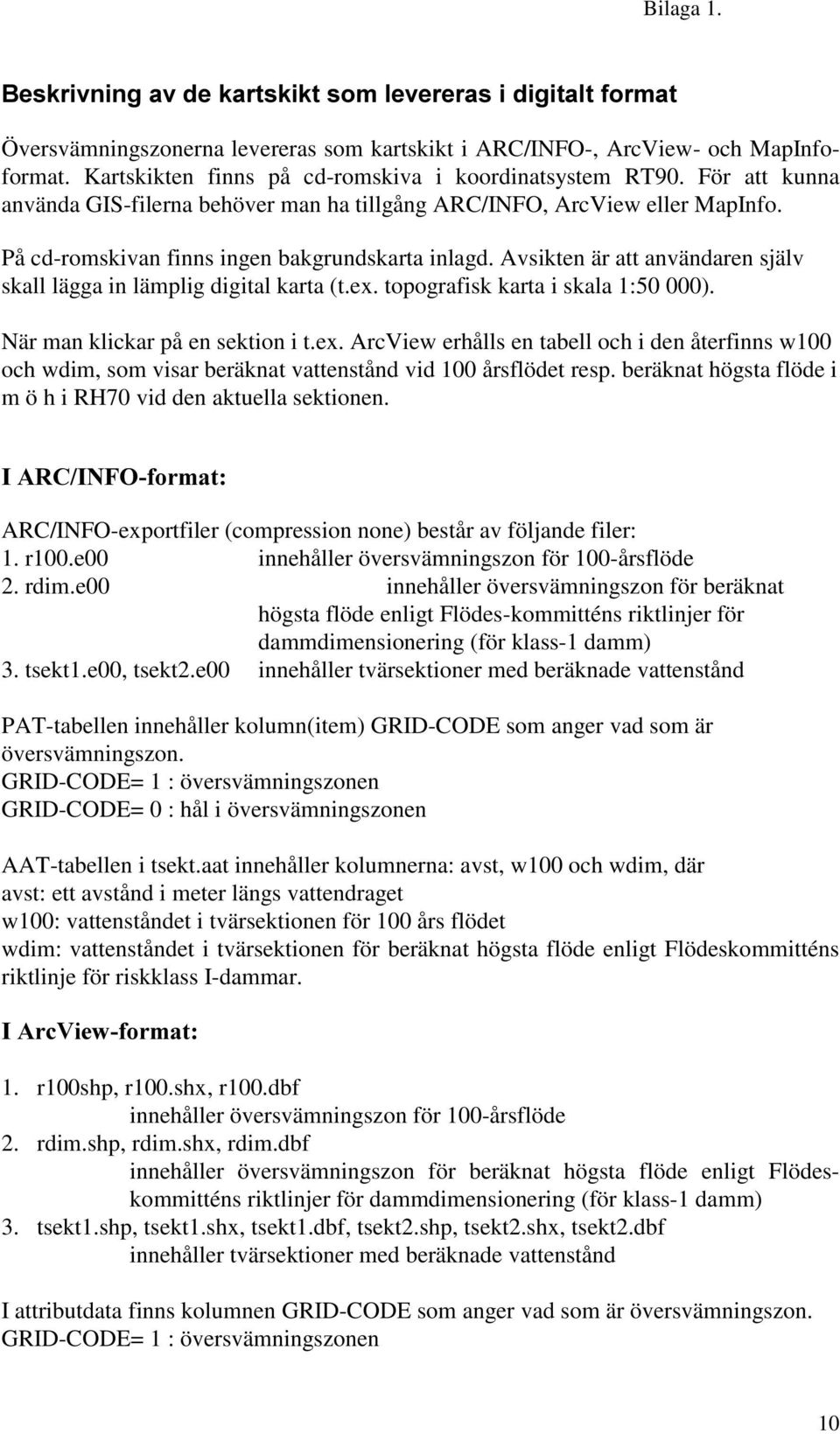

11 Bilaga 1. %HVNULYQLQJDYGHNDUWVNLNWVRPOHYHUHUDVLGLJLWDOWIRUPDW Översvämningszonerna levereras som kartskikt i ARC/INFO-, ArcView- och MapInfoformat. Kartskikten finns på cd-romskiva i koordinatsystem RT90. För att kunna använda GIS-filerna behöver man ha tillgång ARC/INFO, ArcView eller MapInfo. På cd-romskivan finns ingen bakgrundskarta inlagd. Avsikten är att användaren själv skall lägga in lämplig digital karta (t.ex. topografisk karta i skala 1:50 000). När man klickar på en sektion i t.ex. ArcView erhålls en tabell och i den återfinns w100 och wdim, som visar beräknat vattenstånd vid 100 årsflödet resp. beräknat högsta flöde i m ö h i RH70 vid den aktuella sektionen.,$5&,1)2irupdw ARC/INFO-exportfiler (compression none) består av följande filer: 1. r100.e00 innehåller översvämningszon för 100-årsflöde 2. rdim.e00 innehåller översvämningszon för beräknat högsta flöde enligt Flödes-kommitténs riktlinjer för dammdimensionering (för klass-1 damm) 3. tsekt1.e00, tsekt2.e00 innehåller tvärsektioner med beräknade vattenstånd PAT-tabellen innehåller kolumn(item) GRID-CODE som anger vad som är översvämningszon. GRID-CODE= 1 : översvämningszonen GRID-CODE= 0 : hål i översvämningszonen AAT-tabellen i tsekt.aat innehåller kolumnerna: avst, w100 och wdim, där avst: ett avstånd i meter längs vattendraget w100: vattenståndet i tvärsektionen för 100 års flödet wdim: vattenståndet i tvärsektionen för beräknat högsta flöde enligt Flödeskommitténs riktlinje för riskklass I-dammar.,$UF9LHZIRUPDW 1. r100shp, r100.shx, r100.dbf innehåller översvämningszon för 100-årsflöde 2. rdim.shp, rdim.shx, rdim.dbf innehåller översvämningszon för beräknat högsta flöde enligt Flödeskommitténs riktlinjer för dammdimensionering (för klass-1 damm) 3. tsekt1.shp, tsekt1.shx, tsekt1.dbf, tsekt2.shp, tsekt2.shx, tsekt2.dbf innehåller tvärsektioner med beräknade vattenstånd I attributdata finns kolumnen GRID-CODE som anger vad som är översvämningszon. GRID-CODE= 1 : översvämningszonen 10

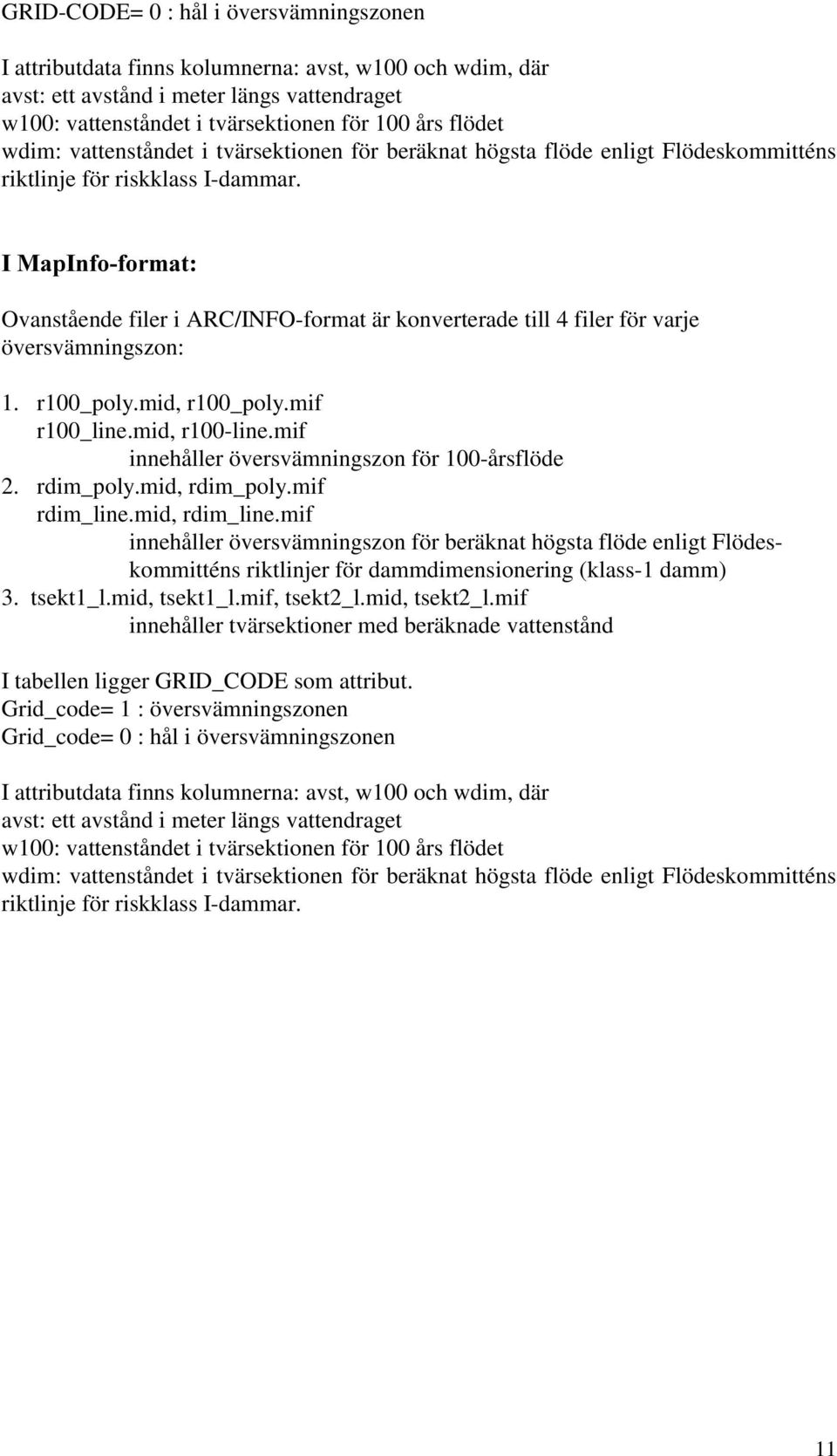

12 GRID-CODE= 0 : hål i översvämningszonen I attributdata finns kolumnerna: avst, w100 och wdim, där avst: ett avstånd i meter längs vattendraget w100: vattenståndet i tvärsektionen för 100 års flödet wdim: vattenståndet i tvärsektionen för beräknat högsta flöde enligt Flödeskommitténs riktlinje för riskklass I-dammar.,0DS,QIRIRUPDW Ovanstående filer i ARC/INFO-format är konverterade till 4 filer för varje översvämningszon: 1. r100_poly.mid, r100_poly.mif r100_line.mid, r100-line.mif innehåller översvämningszon för 100-årsflöde 2. rdim_poly.mid, rdim_poly.mif rdim_line.mid, rdim_line.mif innehåller översvämningszon för beräknat högsta flöde enligt Flödeskommitténs riktlinjer för dammdimensionering (klass-1 damm) 3. tsekt1_l.mid, tsekt1_l.mif, tsekt2_l.mid, tsekt2_l.mif innehåller tvärsektioner med beräknade vattenstånd I tabellen ligger GRID_CODE som attribut. Grid_code= 1 : översvämningszonen Grid_code= 0 : hål i översvämningszonen I attributdata finns kolumnerna: avst, w100 och wdim, där avst: ett avstånd i meter längs vattendraget w100: vattenståndet i tvärsektionen för 100 års flödet wdim: vattenståndet i tvärsektionen för beräknat högsta flöde enligt Flödeskommitténs riktlinje för riskklass I-dammar. 11

13 Bilaga 2 Skala 1 :

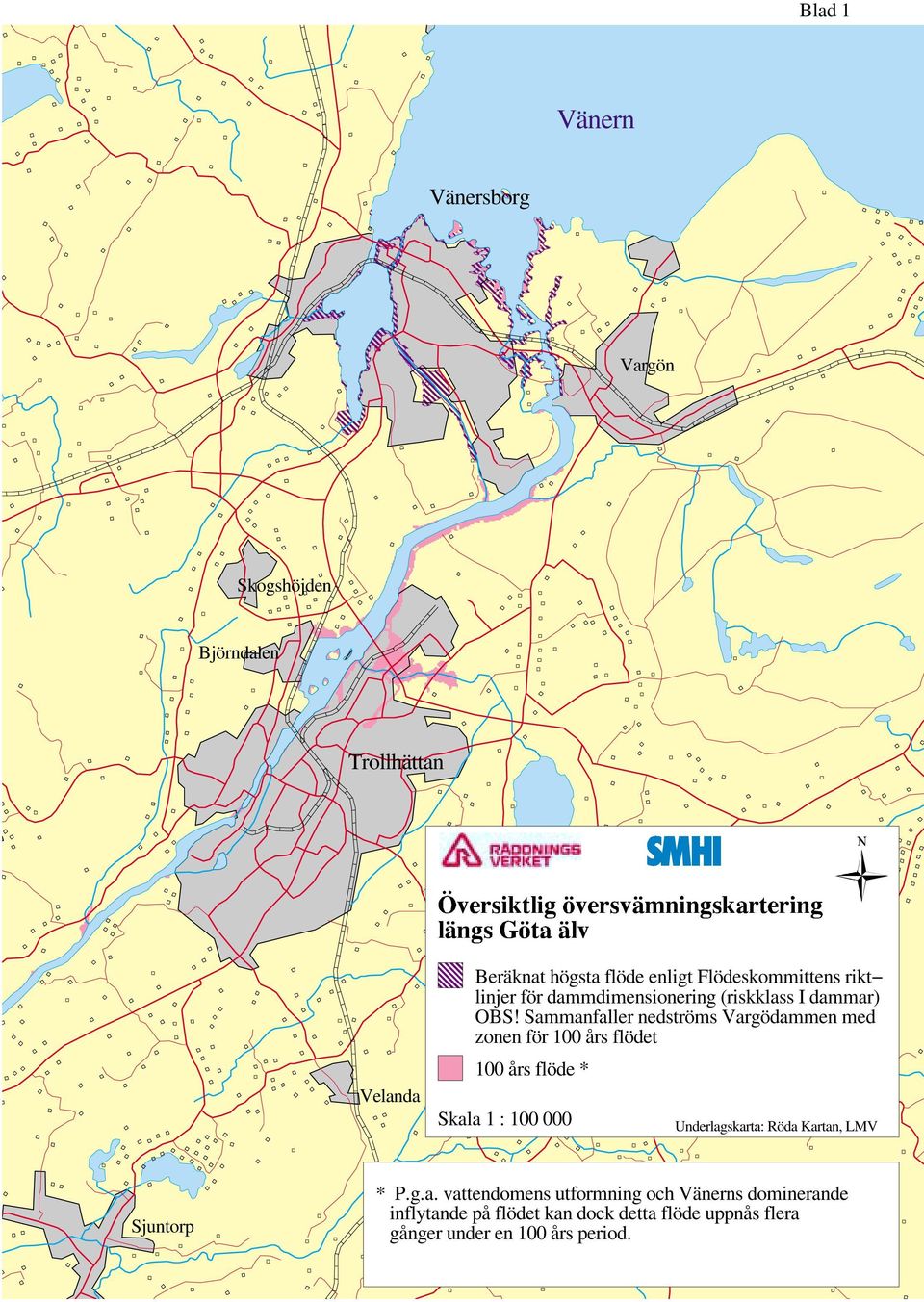

14 Blad 1 Vänern Vänersborg Vargön Skogshöjden Björndalen Trollhättan Velanda Beräknat högsta flöde enligt Väne Åsaka Flödeskommittens rikt linjer för dammdimensionering (riskklass I dammar) OBS! Sammanfaller nedströms Vargödammen med zonen för 100 års flödet 100 års flöde * Skala 1 : Underlagskarta: Röda Kartan, LMV Sjuntorp * P.g.a. vattendomens utformning och Vänerns dominerande inflytande på flödet kan dock detta flöde uppnås flera gånger under en 100 års period.

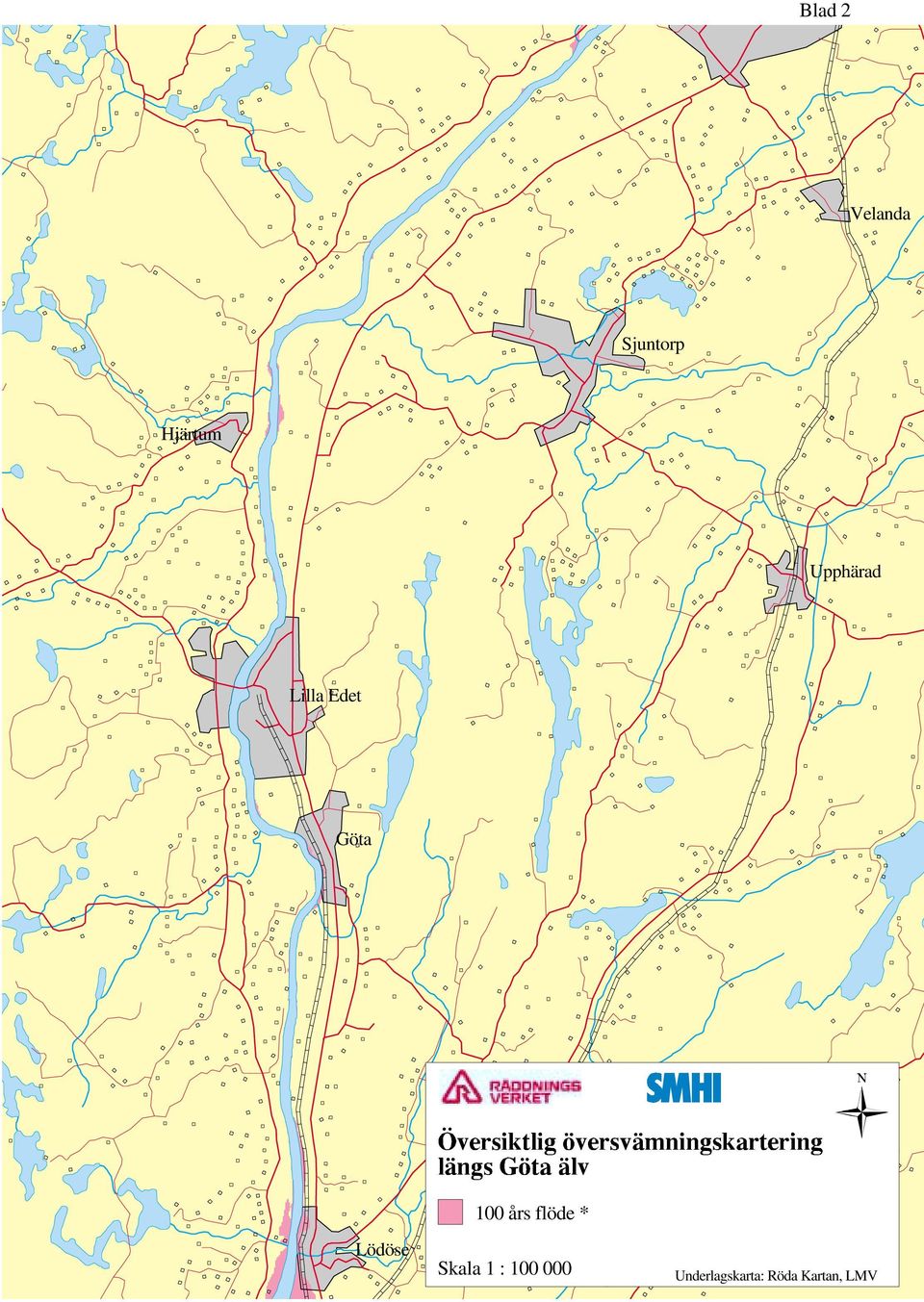

15 Blad 2 Velanda Sjuntorp Hjärtum Upphärad Lilla Edet Göta Nygård Lödöse 100 års flöde * Skala 1 : Underlagskarta: Röda Kartan, LMV

16 Blad 3 Lödöse 100 års flöde * Skala 1 : Underlagskarta: Röda Kartan, LMV Alvhem Skepplanda Älvängen Diseröd Nödinge Nol Kungälv Rödbo Surte
