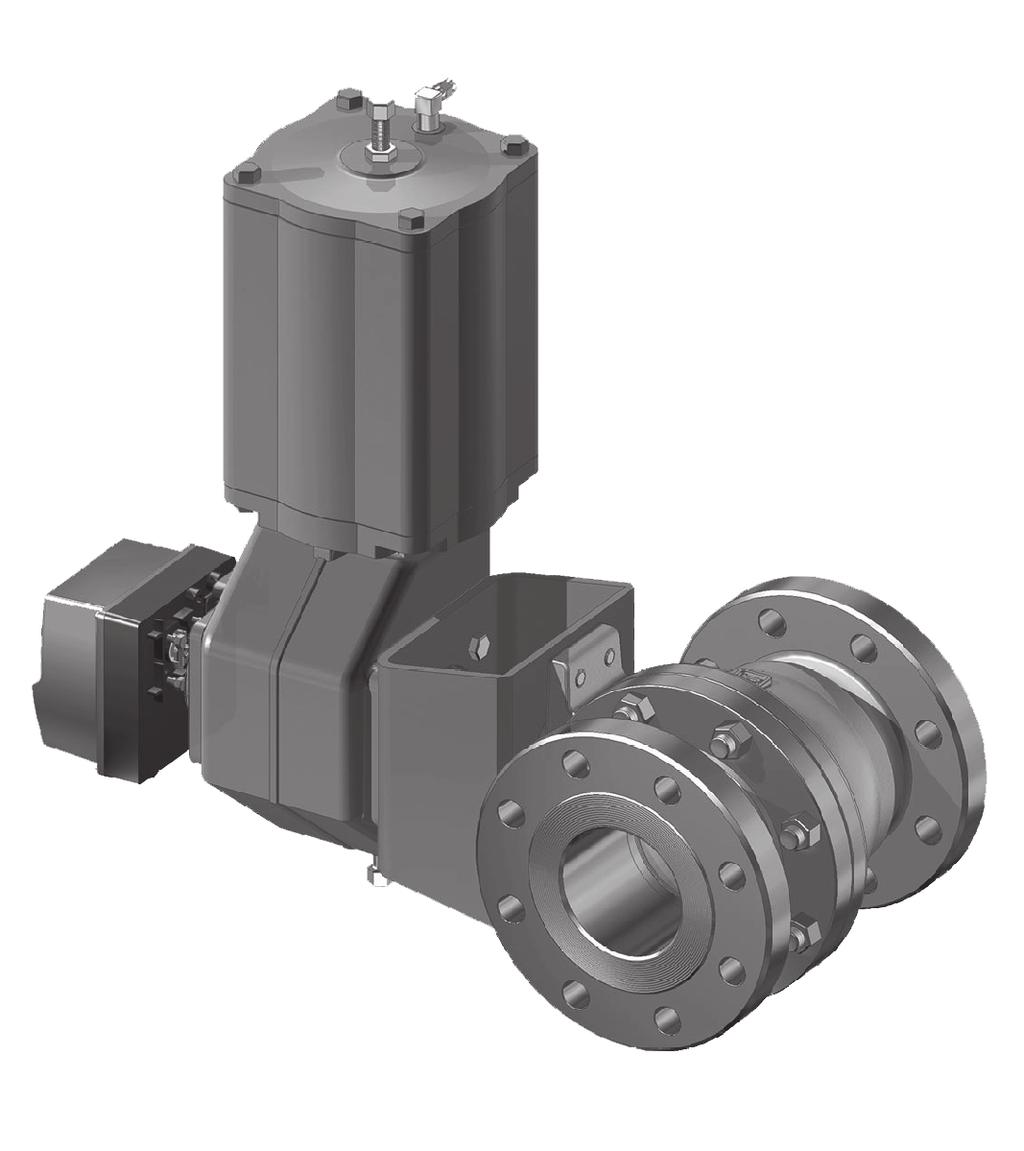

1 KULVENTIL MBV Serierna M1, M2 Monterings-, underhålls och driftanvisningar 1 M 70 sv 2/2015

2 2 1 M 70 sv Innehållsförteckning 1 ALLMÄNT Handbokens omfattning Ventilkonstruktion Ventilmarkeringar Tekniska specifikationer Ventilcertifieringar CE-märkning Återvinning och kassering Säkerhetsföreskrifter TRANSPORT, MOTTAGNING OCH FÖRVARING MONTERING OCH ANVÄNDNING Allmänt Montering i rörledningen Ventilisolering Manöverdon Drifttagning SERVICE Allmänt Byta ut packningen utan att avlägsna ventilen från rörledningen Reparera en ventil som har fastnat eller en styv ventil utan att avlägsna ventilen från rörledningen Lossa manöverdonet från ventilen Avlägsna ventilen från rörledningen Demontera ventilen Kontrollera delarna i en demonterad ventil Byta ut delar Återmontera ventilen TESTA VENTILEN MONTERA OCH DEMONTERA MANÖVERDONEN Allmänt Montera M-manöverdonet Montera B1C-manöverdonet Montera B1J-manöverdonet Demontera manöverdon i B-serien Montera andra typer av manöverdon FELFUNKTIONER VERKTYG BESTÄLLA RESERVDELAR SPRÄNGSKISSER OCH RESERVDELSLISTOR Storlekarna DN / 1"-1,5", säteslagrad kulventil Storlekarna DN / 2"-8", säteslagrad kulventil Storlekarna DN / 10"-12", säteslagrad kulventil Storlekarna DN /10"-16", säteslagrad kulventil MÅTT OCH VIKTER KOD LÄS FÖRST DESSA ANVISNINGAR! Dessa anvisningar innehåller information om säker hantering och drift av ventilen. Om du behöver ytterligare hjälp kan du kontakta tillverkaren eller en representant för tillverkaren. Adresser och telefonnummer finns angivna på baksidan av handboken. På hittar du även den senaste dokumentationen. SPARA DESSA ANVISNINGAR! Ändringar kan göras utan föregående meddelande. Rättigheterna till alla varumärken tillhör de respektive ägarna.

3 1 M 70 sv 3 1 ALLMÄNT 1.1 Handbokens omfattning Den här handboken innehåller viktig information beträffande användningen av kulventiler i serierna M1 och M2. Ytterligare information om manöverdon och andra instrument, som endast behandlas kortfattat i denna handbok, finns i separata handböcker beträffande deras montering, användning och underhåll. OBS! Då användningen av ventilen är applikationsspecifik, bör ett antal faktorer hållas i åtanke vid val av applikation. Därför kan det hända att en del av situationerna som ventilerna används i inte beskrivs i den här handboken. Om du har frågor beträffande användningen eller appliceringen av ventilen, kan du kontakta Metso Automation för mer information. 1.2 Ventilkonstruktion Kulventilerna i serierna M1 och M2 är flänsade kulventiler. Ventilen är antingen tillverkad av metall eller har ett mjukt säte. Ventiler har tvådelade ventilhus med skruvförband. Kulan och spindeln är i samtliga modeller separata delar och axeln skyddas av en skulderskruv, som har monterats på axeln (DN 250/10"-DN 400/16") eller av ett separat axialkullager/-stift och en låsplatta (DN 25/1"-DN 300/12"). I säteslagrade kulventiler kopplar en splineenhet, som överför axelns vridmoment till kulkopplingarna, ihop axeln och kulan. I ventilerna DN 25/1" och DN 40/1.5" är axeln direkt kopplad till spåret i kulan (ingen separat motorenhet). Säteslagrade kulventiler är täta i båda flödesriktningarna. Tätheten beror på rörtrycket, dvs. tryckskillnaden över ventilen tvingar kulan mot sätet för nedåtflödet. I E- säteskulventiler visar en pil flödesriktningen. Ventilernas konstruktion kan anpassas efter kundens önskemål. Konstruktionsdetaljerna indikeras i typkoden på identifikationsskylten. Mer information om typkoden finns i avsnitt 12. Säteslagrade ventiler är särskilt utformade för krävande avstängningsapplikationer som innefattar höga driftcykler; med vissa begränsningar kan de även användas i flödeskontrollapplikationer. Fig. 1 Konstruktion, storlekarna DN 25/1" till DN 40/1 1/2", säteslagrad kulventil Fig. 2 Konstruktion, storlekarna DN 50/1" till DN 200/8", säteslagrad kulventil Fig. 3 Konstruktion, storlekarna DN 250/10" till DN 300/12", säteslagrad kulventil Fig. 4 Konstruktion, storlekarna DN 250/10" till DN 400/16", svängtappsmonterad kulventil I modeller med svängtappsmonterade kulventiler (fig. 4) överför axelsplinen den roterande rörelsen direkt till kulan. Sätena är fjäderförsedda. En ventil med två säten är tät i båda flödesriktningarna. Täthetsriktningen i ventiler med ett säte indikeras med en pil. Isoleringseffekten är ett resultat av att fjädrarna tvingar sätena mot kulan, medan rörtrycket påverkar sätet uppströms. Ventilen är avsedd för öppning/stängning och reglering. Konstruktionen i en levererad ventil kan variera beroende på kundens krav. Den detaljerade konstruktionen definieras av typkodningen på ID-märkningen. Typkodning förklaras närmare i avsnitt 12.

4 4 1 M 70 sv 1.3 Ventilmarkeringar Ventilhusmärkningar gjuts på ramen, fig. 5. P (bar) T ( F) P (psi) Batch number Foundry's mark Id plate CLASS Nominal size Casting no. Manufacturer's mark Body material PN 40 PN 25 CLASS 150 PN PN 10 Pressure class Fig. 5 Ventilmarkeringar T ( C) På ventilen finns även en identifikationsskylt, se fig. 6. Fig. 6 (1) (2) (5) (7) (8) (3) (4) (6) (9) (10) Identifikationsskylt Markeringar på identifikationsskylten: 1. Ventilhusmaterial 2. Axelmaterial 3. Trimningsmaterial 4. Sätesmaterial 5. Högsta/lägsta drifttemperatur 6. Maximal tryckskillnad vid avstängning 7. Tryckklass 8. Typbeteckning 9. Ventiltillverkningens reservdelslistnummer. 10. Modell Fig. 7 P (bar) Fig Tryck-/temperaturkurvor i ventilhuset CF8M och CG8M Temperature (ºF) Temperature (ºC) Tillåtna tryckskillnader under drift (mjuka sätesventiler) T 6" / DN / DN 200 X T 10 / DN / DN 300 T M 300 1" - 4" / DN M T X M 400 X M 500 X P (psi) 1.4 Tekniska specifikationer Bygglängd: M1: ISO 5752 M2: ASME B16.10 Ventilhusklassificering: M1: PN 10, 16, 25, 40 M2: ASME-klass 150 och 300 Max. tryckskillnad: se fig. 8 och 9 Temperaturområde: se fig. 7 Flödesriktning: indikeras med en pil på ventilhuset Svängtappsmonterad kulventil: 1- sätes (tät riktning) Säteslagrad: E-säteslagrad Mått: se avsnitt 11 Vikter: se avsnitt Ventilcertifieringar Ett täthetsertifikat kan utfärdas på begäran. Fig P (bar) P (psi) " - 2" Tillåtna tryckskillnader under drift (sätesventiler av metall) 3" - 16" DN DN T ( F) T ( C)

5 1 M 70 sv CE-märkning Ventilen uppfyller kraven i EU-direktivet 97/23/EC i relation till tryckutrustning och har märkts i enlighet med direktivet. 1.7 Återvinning och kassering De flesta ventildelarna kan återvinnas om de sorteras i enlighet med materialen. De flesta delarna har materialmärkningar. En materiallista levereras tillsammans med ventilen. Utöver detta finns separata anvisningar beträffande återvinning och kassering hos tillverkaren. En ventil kan även returneras till tillverkaren för återvinning och kassering mot en separat avgift. 1.8 Säkerhetsföreskrifter Överskrid inte ventilens prestandabegränsningar! Om de begränsningar som är märkta på ventilen överskrids, kan det leda till att skador uppstår samt okontrollerat tryckutsläpp. Detta kan leda till personskador. Demontera inte ventilen och avlägsna den inte från rörledningen medan ventilen är trycksatt! Om en ventil demonteras eller avlägsnas medan den är trycksatt, kommer det att leda till ett okontrollerat tryckutsläpp. Isolera alltid den relevanta delen av rörledningen, släpp ut trycket från ventilen och avlägsna mediumet innan du demonterar ventilen. Observera typen av medium som används. Skydda dig själv och miljön från skadliga och giftiga ämnen. Se vid ventilunderhåll till att inget medium når rörledningen. Underlåtenhet att göra det kan leda till skador eller personskador. Se upp för den rörliga kulan! Håll händer och andra kroppsdelar, verktyg och övriga objekt på avstånd från den öppna flödesporten. Lämna inte några som helst främmande objekt i rörledningen. När ventilen manövreras fungerar kulan som en skärenhet. Vid ventilunderhåll, stäng och koppla loss inmatningsrörledningen för manöverdonets tryck. Underlåtenhet att göra det kan leda till skador eller personskador. Använd hörselskydd! Ventilen kan ge upphov till oljud i rörledningen. Bullernivån beror på vilken typ av applikation det är fråga om. Bullret kan mätas eller beräknas med hjälp av programvaran Metso Nelprof. Observera relevanta arbetsmiljöregler beträffande bullerutsläpp. När du hanterar ventilen eller ventilpaketet, ta hänsyn till dess vikt! Lyft aldrig ventilen eller ventilpaketet i manöverdonet, lägesställaren, gränslägesbrytaren eller deras rörledningar. Placera lyftrepen säkert runt ventilhuset (se fig. 10). Fallande delar kan leda till personskador. 2 TRANSPORT, MOTTAGNING OCH FÖRVARING Kontrollera ventilen och tillhörande enheter efter skador som kan ha uppstått under transporten. Förvara ventilen med största tillförsikt. Vi rekommenderar att den förvaras inomhus på en torr plats. Fig. 10 Avlägsna inte flödesportens skydd förrän ventilen ska monteras. Flytta ventilen till dess avsedda plats precis före monteringen. Ventilen levereras vanligtvis i öppen position. Fig. 11 Ventilförvaring Lyfta ventilen RÄTT FEL Se upp för extrema temperaturer! Ventilhuset kan under drift vara extremt kallt eller varmt. Skydda personer mot köldskador och brännskador.

6 6 1 M 70 sv 3 MONTERING OCH ANVÄNDNING 3.1 Allmänt Avlägsna flödesborrskydden och kontrollera att ventilen är ren invändigt. Rengör ventilen vid behov. 3.2 Montering i rörledningen När du hanterar ventilen eller ventilpaketet i sin helhet, ta hänsyn till ventilens eller hela ventilpaketets vikt! Spola rörledningen noggrant innan du monterar ventilen. Säkerställ att ventilen är helt öppen när du ska spola. Främmande objekt, såsom sand eller partiklar av svetselektroder, kommer att skada kulan och sätena. OBS! Använd skruvar, muttrar, bultar och packningar som motsvarar fästena som används annorstädes i rörledningen. Centrera flänspackningarna noggrant när du inpassar ventilen mellan flänsarna. Fig. 13 Stödja ventilen Isoleringsgräns OBS! Försök inte korrigera felaktigt inställda rörledningar genom att bulta flänsarna. Ventilen kan monteras i vilken position som helst och är tät i båda riktningarna, förutom 1-sätesventiler med svängtappsmonterade kulventiler. Vi rekommenderar dock inte att ventilen monteras med manöverdonet på undersidan, eftersom smuts i rörledningen kan komma in i ventilhuset och skada hylsmutterpackningen. Positionen som ska undvikas visas i fig. 12. Fig. 12 Undvik den här monteringspositionen För att skydda ventilen från överdriven belastning kan det hända att du måste stödja upp rörledningen. Med tillräckligt stöd minskas även vibrationerna i rörledningen och därmed säkerställer man att positioneraren fungerar korrekt. För att underlätta servicearbetet är det att föredra att ventilen stöds av ventilhuset med hjälp av rörklämmor och -stöd. Fäst inte stöden i flänsbultarna eller manöverdonet, se fig Ventilisolering Vid behov är det möjligt att isolera ventilen. Isoleringen får dock inte nå upp över den övre nivån på ventilhuset, se fig. 13. Fig Manöverdon Ventilens öppna/stängda position indikeras på följande sätt: Ventilisolering OBS! När du monterar manöverdonet på ventilen ska du säkerställa att ventilpaketet fungerar som det ska. Detaljerad information om monteringen av manöverdonet finns i avsnitt 6 och även som separata anvisningar för manöverdonet. medelst en indikator på manöverdonet eller ett spår i änden på kulaxeln (parallellt med kulans flödesöppning). Om du är osäker på vad indikatorn visar, kan du kontrollera kulpositionen vid spåret. Manöverdonet bör monteras på så sätt att det finns tillräckligt med plats för att avlägsna det. För manöverdonscylindern rekommenderas den upprätta positionen. Manöverdonet får inte komma i kontakt med rörledningen, eftersom vibrationerna i rörledningen kan ge upphov till driftstörningar. I vissa fall kan det vara till fördel att stödja upp manöverdonet ytterligare. Exempel på dessa fall är stora manöverdon, förlängda axlar och situationer där mycket stora vibrationer uppstår. Om du behöver råd gällande detta, kan du kontakta Metso Automation Business.

7 1 M 70 sv Drifttagning Säkerställ att ingen smuts eller främmande objekt lämnas inuti ventilen eller rörledningen. Spola rörledningen noggrant. Säkerställ att ventilen är helt öppen när du ska spola. Säkerställ att alla muttrar, rör och kablar är ordentligt åtdragna och fästa. Kontrollera att manöverdonet, positioneraren och brytaren är korrekt justerade. Justering av manöverdon beskrivs i avsnitt 6. Information om justering av tillhörande enheter finns i separata bruksanvisningar för respektive styrutrustning. 4 SERVICE 4.1 Allmänt Följ säkerhetsföreskrifterna som nämndes i avsnitt 1.8 innan du påbörjar servicearbetet! När du hanterar ventilen eller ventilpaketet i sin helhet, ta hänsyn till ventilens eller hela ventilpaketets vikt! OBS! Använd alltid reservdelar i original för att säkerställa att ventilen fungerar på avsett sätt. Trots att M-seriens kulventiler inte kräver någon regelbunden service, rekommenderas det att hylsmutterpackningens täthet kontrolleras med jämna mellanrum. Om ventilen av någon anledning skulle kräva underhåll, brukar några enkla serviceåtgärder vara tillräckliga. I det här avsnittet beskrivs serviceåtgärderna som slutanvändaren själv kan vidta. Siffrorna inom parentes avser reservdelslistan och sprängskisserna av ventilen i , om inget annat anges. OBS! Om du väljer att skicka ventilen till tillverkaren för service, ska du inte demontera den. Rengör i stället ventilen noggrant och avlägsna allt medium samt informera tillverkaren beträffande eventuella farliga medium som används. ringspackningen kan skadas om du tar i för hårt och bör därför dras åt försiktigt. Säkerställ att ventilen inte är trycksatt. Koppla från manöverdonet, konsolen och nyckeln (10). Se även avsnitt 4.4. Skruva loss muttrarna (18) och låsplattorna (42). Avlägsna hylsan (9). Ta bort packningsringarna (69) runt axeln med en kniv eller något annat vasst föremål. Säkerställ att varken axeln eller försänkningen har skadats. Observera att axialkullagret (67) kan lossna när du tar bort packningen. Den bör sättas tillbaka i rätt position innan en ny packning monteras (axialkullager används i 2 8"- ventiler). Observera att den koniska formen i axialkullager i storlekarna 2 8" bör vara riktade mot ventilen. Ta inte bort låsledningen, (51) som finns under axialkullagret (67)! Rengör försänkningen vid behov. Placera de nya packningsringarna (69) runt axeln (5) och i försänkningen, t.e.x. med hjälp av hylsan (9). Se figur 15 för korrekt positionering av packningen. Dra åt hylsmuttern (9) (och låsplattorna om du arbetar på en DN /1"-8"-ventil (42)), placera muttrarna (18) i sina respektive spår (14) och dra åt såsom anges i tabell 1. Välj rätt packningstyp (PTFE/ grafit) och packningskonstruktion (med eller utan belastning). Om packningen i en trycksatt ventil läcker, ska du försiktigt dra åt muttrarna tills läckaget försvinner. skivfjäderset (150) Utan skivfjädrar spår (14) sexkant mutter (18) låsplatta (42) hylsmutter (9) packning (69) V-ringset eller grafit 1" - 1 1/2" 10 16" svängtapp * 4.2 Byta ut packningen utan att avlägsna ventilen från rörledningen Hc A Ta aldrig bort eller demontera en trycksatt ventil! Av säkerhetsskäl MÅSTE låsplattorna (42) alltid monteras såsom visas i 10.1 och 10.2 (DN /1"-12")! På grund av trycket kräver V-ringpackningen inte någon regelbunden åtdragning, eftersom all tryckökning även ökar tätheten. Ihoptryckning av hylsan ger den nödvändiga tätheten i packningen. Byt ut packningen (69) om åtdragning av sexkantsmuttrarna (18) inte stoppar läckaget. V- skivfjäderset (150) packning (69) V-ringset eller grafit låsning (67) Fig. 15 Packning 2" - 8" 10" - 12" * spår (14) sexkant mutter (18) låsplatta (42) hylsmutter (9) stödring för ledning (51) *) utan del 42

8 8 1 M 70 sv Tabell 1 Åtdragning av hylsmutterpackning Ventilstorlek Axeldiam Fjädermått (fri) PTFE V-ring Grafit eter Skivfjäder Mutter Skivfjäder Mutter DN NPS mm A, mm H c, mm Kompression, T t, Nm Kompression, T t, Nm mm mm Säteslagrad Svängtapp Reparera en ventil som har fastnat eller en styv ventil utan att avlägsna ventilen från rörledningen Om något fastnar vid ventilen eller om ventilen är styv, kan det bero på att ett flödesmedium orsakar stopp i sätet (7) och i kulan (3). Kulan och sätena kan rengöras utan att avlägsna ventilen från rörledningen. Detta gör man genom att vrida kulan till en delvis öppen position och därefter spola rörledningarna. Om detta inte hjälper ska du följa anvisningarna nedan. 4.4 Lossa manöverdonet från ventilen När du hanterar ventilpaketet, håll dess vikt i åtanke! OBS! För att säkerställa korrekt återmontering, observera manöverdonets och positionerarens/gränslägesbrytarens position i förhållande till ventilen innan du demonterar manöverdonet. 4.6 Demontera ventilen Storlekarna DN /1-12", säteslagrad Placera ventilen så att ventilhusets sexkantsmuttrar (16)/lock (2) pekar uppåt. Välj en yta som inte skadar flänsarna. Markera ventilhushalvorna för korrekt riktning under återmonteringen. Lossa hylsmuttrarna (18). Vrid kulan till den stängda positionen. Lossa ventilhusets sexkantsmuttrar (16). Avlägsna ventilhuslocket (2) från ventilen. Om kulventilsätet (7) inte håller sig kvar på ventilhuslocket, kan du hindra den från att falla under lyftningen genom att sätta dina fingrar under ventilhuslocket (små storlekar) eller i flödesborrhålet (stora storlekar). Akta så att du inte gör illa dina händer! Sänk ned ventilhuslocket på ytan i stående position, dvs. på dess flänsar (se figur 16). Vanligtvis är det enklast att demontera manöverdonet och tillhörande kringutrustning innan ventilen avlägsnas från rörledningen. Om ventilpaketet är litet eller om det är svårt att komma åt, kan det vara mer praktiskt att avlägsna hela paketet på en och samma gång. Se avsnitt 6 för mer information om demontering av manöverdon. 4.5 Avlägsna ventilen från rörledningen Ta aldrig bort eller demontera en trycksatt ventil! Se till att rörledningen är tom och att den inte är trycksatt samt att inget medium flödar till rörledningen medan ventilen servas. Fäst repen försiktigt, lossa rörflänsskruvarna och lyft ventilen med hjälp av repen. Säkerställ att du lyfter ventilen på rätt sätt. Se även figur 10. Fig. 16 Lyfta ett ventilhuslock Avlägsna sätet (7) från ventilhuslocket och se till att det inte har skadats under driften. Om sätet är av en låst typ, ska du använda ett specialverktyg som kan beställas från tillverkaren (se figur 17 och avsnitt 8, Verktyg).

9 1 M 70 sv 9 För storlekarna 10"-12", avlägsna låsringen (51) innan du demonterar axeln. Använd ett vasst metallverktyg och flytta axeln framåt och bakåt i sidled. Avlägsna axeln genom ventilhuset. Avlägsna kulventilsätet (7) från ventilhuset (1), gör det vid behov med ett specialverktyg. Avlägsna även de bakre tätningarna (63) från kulventilsätena och ventilhuspackningen (65). Fig. 17 Fig. 18 Avlägsna ett låst säte Avlägsna kulan (3) från ventilhuset (1) genom att greppa tag om kanterna på flödesborrhålet (små storlekar) eller genom att föra ett rep genom borrhålet (stora storlekar). Demontera kulan från splineenheten (4) genom att vrida kulan till den stängda positionen innan du lyfter den. Säkerställ att kulan inte är skadad och ställ den på en mjuk yta (se figur 18). Avlägsna kulan från ventilhuset Skruva loss hylsmuttrarna (18), fjäderseten (150) i versioner som används i drift, en dubb (14), låsplattorna (42) och hylsmuttern (9). Avlägsna packningen (69). Avlägsna stiftet (50). Avlägsna splineenheten (2"-8") eller axialkullagret (1"-1.5") inuti ventilhuset. Detaljerade bilder på hur du avlägsnar axialkullagret finns i figur 19. Avlägsna axeln (5) genom att dra den utåt. Observera att detta även avlägsnar axiallagren (70) som ligger runt axeln Storlekarna DN /10-16", svängtappsmonterad kulventil Placera ventilen i stående position i änden på rörflänset. Välj en jämn yta som inte skadar flänsarna. Kontrollera att ventilhusets nitmuttrar (16) pekar uppåt. Markera ventilhushalvorna för korrekt riktning under återmonteringen. Vrid kulan till den stängda positionen. Avlägsna nyckeln (10). Skruva loss hylsmuttrarna (18). Avlägsna skivfjäderseten (150) och hylsan (9). Skruva loss ventilhusets nitmuttrar (16). Avlägsna ventilhuslocket (2). Om sätet (7) inte vilar på kulan (3), ska du förhindra att sätet faller av från ventilhuslocket och demontera det senare. Akta så att du inte klämmer fingrarna mellan ventilhuslocket och ytan! Placera det borttagna ventilhuslocket på dess rörfläns. Avlägsna sätet (7) från ventilhuslocket (2) om det fortfarande sitter där. Skruva loss skyddshuvens nitmuttrar (17). Avlägsna axeln (5) och skyddshuven (8). Knacka vid behov av skyddshuven med en träbit eller en hammare. Lyft kulan (3) tillsammans med svängtappsplattorna (89) ut ur ventilhuset (1). Hantera kulan försiktigt och placera den på en mjuk yta. Avlägsna sätet (7) från ventilhuset (1). Avlägsna svängtappsplattorna (89) från kulans navar. Avlägsna svängtappslagren (99) och lagrens distansstycken (91) från varje svängtapp. Tryck ut axeln ur skyddshuven. Avlägsna axiallagren (70, 71) från axeln och packningsringarna (69) från skyddshuven (8). Avlägsna ventilhuspackningen (65) och skyddshuvens packning (66). 4.7 Kontrollera delarna i en demonterad ventil Regör de demonterade delarna. Kontrollera axeln (5) och axiallagren (70). Kontrollera kulventilen (3) och kulventilsätena (7). Kontrollera ventilhusets packningsytor. Byt ut eventuella skadade delar. 4.8 Byta ut delar Byt ut de mjuka delarna närhelst du demonterar ventilen för underhåll. Byt vid behov ut även andra delar. Genom att använda originalreservdelar säkerställer du att ventilen fungerar som den ska. Se avsnitt 9 (Beställa reservdelar) för information om beställning av reservdelar. Fig. 19 Demontera axialkullagren i storlekarna 1" och 1,5"

10 10 1 M 70 sv 4.9 Återmontera ventilen Storlekarna DN /1-12", säteslagrad Ventilhus Ventilhuslock Av säkerhetsskäl MÅSTE låsplattorna (42) alltid monteras såsom visas i Placera ventilhuset på dess rörfläns. Välj en yta som inte skadar rörflänsarnas tätningsyta. P- och S-säten: Placera den bakre tätningen (63) i kulventilsätet (7); se figurerna 20 och 21. Placera sätet i ventilhuset (1). Fig. 23 E-säte Föredragen åtdragningsriktning E-säte + tätningsläpp E-säte + O-ring E-säte (25) monteringsverktyg Ventilhuslock ( 63 7 Fig. 20 P-säte monteringsverktyg Fig. 24 Montera E-sätet Fig. 21 S-säte 63 7 Lås P- (7) med specialverktyget som levereras med separata anvisningar (se avsnitt 8, Verktyg). X-, T- och M-säten: Placera sätet (7) i ventilhuset (1) och ventilhuslocket (2). Placera låstråden (51) i axelspåret (5) i storlekarna DN 50/2"-DN 200/8". Placera axeln delvis inuti ventilhuset ovanifrån och placera axialkullagren (70) på axeln från insidan av ventilhuset. Placera axiallagren mot axeln och placera axeln i ventilen från insidan. Placera splineenheten (4, storlekarna DN 50/2"-DN 200/8") på axelsplinen och lås den med ett stift (50). Placera axialkullagret (4, storlekarna DN 25/1"-DN 40/1.5") på axeln och lås det såsom beskrivs i fig. 25. Lägg kulventilen (3) i dess position, så att splineenheten/axialkullagret (4) befinner sig i kulventilförsänkningen. Dra åt hylsmuttrarna (14). Placera stödringen (67, storlekarna DN 50/2"-DN 200/ 8"), packningen (69), hylsmuttern (9) och låsplattorna (42) i respektive position. Placera muttrarna (18) på 777 (14) och skruva försiktigt ned dem Fig. 22 X-, T- och M-säten E-säte: Placera den bakre tätningen (113) i spårets yttre cirkel (25), fig. 24. Placera fjädern (62) i ventilhuset. Använd det medföljande specialverktyget för att placera sätet i rätt position, se figur 24 och avsnitt 8, Verktyg. 70/ Fig. 25 Montera lagret i storlekarna 1" och 1,5"

11 1 M 70 sv 11 Placera ventilhuspackningen (65) i ventilhusspåret. Skruva ned hylsmuttrarna (12) i ventilhuset (1). Storlekarna DN 25/1" och DN 40/1.5" har viahål både i ventilhuset och på ventilhuslocket, och leden görs medelst muttrar i båda änden av hylsmuttrarna. Placera försiktigt ventilhuslocket (2) på ventilhuset. Kontrollera att märkningarna, som gjordes under demonteringen, är anpassade. Dra åt ventilhusets nitmuttrar (16). För bästa resultat, tryck ventildelarna emot varandra. Om detta inte är möjligt, säkerställ att du drar åt muttrarna jämnt. Vridmomentet visas i tabell 2. Säkerställ att kullagret ligger ordentligt mellan båda sätea. Därefter vrider du axeln sakta i båda riktningarna två eller tre gånger. Dra åt hylsmuttrarna (18) för hand så hårt som möjligt och därefter såsom anvisas i instruktionerna i avsnitt 4.2. Om packningen i en trycksatt ventil läcker, ska du försiktigt dra åt muttrarna tills läckaget försvinner. Vidta samma försiktighetsåtgärder vid återmontering av ventilen som du vidtog vid demonteringen. Observera även anvisningarna i avsnitt 3. Tabell Storlekarna DN /10-16", svängtappsmonterad kulventil Placera ventilhuset (1) och ventilhuslocket (2) på änden på rörflänset. Välj en jämn yta som inte skadar ytorna på flänsarnas tätningsytor. S- och T-säten: Rekommenderade vridmoment för ventilhusets nitmuttrar Rekommenderade vridmoment (Nm) Gänga Vridmoment Gänga Vridmoment M /2" 60 M /8" 120 M /4" 200 M /8" 300 M " 450 M /8" 600 M /4" 800 M /2" 1500 OBS! Gängorna måste vara välsmorda. Fig. 26 S-säte Kontrollera tätningsytorna. Placera den bakre tätningen (O-ringen) (63) i spåret på sätet. Se figurerna 26 och 27. Placera backupringarna (64) av PTFE-strippar i sidan på O-ringen. För att säkerställa att skarven blir flexibel, måste strippen ha sluttande änden. Fig. 27 För enklare montering ska ytorna på O-ringen och backupringen, som är vända mot sätena, smörjas med silikonfett eller något annat tillämpligt ämne. Säkerställ kompatibiliteten med flödesmediet. Placera fjädern (62) i spåret på sätet (7). Anslut fjäderns änden. Placera sätena i ventilhuset och ventilhuslocket för hand eller, vid behov, med hjälp av en hårdplastklubba. Sätet är i rätt position när fjädern vidrör ventilhusaxeln. Placera ett svängtappslager (99) i försänkningen på vardera svängtappsplatta (89). Placera ett lagerdistansstycke (91) över varje kulventilsvängtapp. Passa in en svängtappsplatta över varje kulventilsvängtapp tills plattan vilar mot lagerdistansstycket (91). För att undvika att skada lagret måste den här åtgärden utföras med största försiktighet och utan överdriven kraft. Det kan hända att plattan måste knackas på plats med en hårdplastklubba. Rikta in svängtappsplattorna (89) i förhållande till kulventilporten i dess stängda position. Med kullagret (3) i den stängda positionen sänker du ned kullagrets/svängtappsplattans delmodul i ventilhuset (1). OBS! Den här proceduren är av största vikt och under åtgärden måste du iaktta största försiktighet. Svängtappsplattornas yttre diameter måste passa in i ventilhusets försänkning. Sänk försiktigt ned delmodulen tills en svängtappsplatta kommer in i försänkningen (vanligtvis kommer en svängtappsplatta in i försänkningen och den andra utanför). Använd en hårdplastklubba eller en träbit för att rotera den andra svängtappen till rätt position. När svängtappsplattorna är inpassade, ska du sänka ned delmodulen tills svängtappsplattorna är på plats i botten på försäkningen. Dra axiallagren över axeln (5). T-säte OBS! Axeln ryms i kulventilen endast i en position. I den räfflade axeln finns det ett större kugghjul och ett motsvarande spår i det räfflade borrhålet. I nästa monteringssteg är det av största vikt att observera spårets position. För in axeldelmodulen genom skyddshuven (8) och montera packningen (69). Se fig. 15 för anvisningar beträffande korrekt riktning för packningen. Montera hylsmuttern (9) över axel- (5) och hylsmutterdubbarna. Montera skivfjäderseten (150) och hylsmuttrarna (18) och dra åt så hårt det går för hand.

12 12 1 M 70 sv Montera skyddshuvens packning (66) och delmodul över skydshuvsdubbarna (10). Observera korrekt axelposition! Smörj dubbarnas gängor (13) och dra åt muttrarna (17) i enlighet med värdena i tabell 2. Placera ventilhuspackningen (65) i ventilhusspåret. Placera ventilhuslocket (2) försiktigt över ventilhusdubbarna (12) och ventilhuset (1). Kontrollera att flänshålen är inriktade i enlighet med märkena som gjordes under demonteringen. Var frsiktig så att du inte skadar ventilhuspackningen och sätet (7) i ventilhuslocket. Dra åt ventilhusmuttrarna (16). Dra åt muttrarna gradvis och byt alltid sida efter varje åtdragen mutter. De rekommenderade vridmomenten anges i tabell 2. Flänsytorna måste ha jämn kontakt med varandra. Montera nyckeln (10). Kontrollera att kullagret mellan de två sätena är i korrekt position genom att långsamt rotera ventilen ett par varv. Säkerställ att axeln och axiallagret alltid har kontakt med ventilhuset genom att vid åtdragningen dra i axeln (5). Dra åt hylsmuttrarna (18) i enlighet med avsnitt 4.2. Kontrollera efter läckage så fort ventilen blir trycksatt. Montera ventilen i rörledningen så försiktigt och exakt som du utförde demonteringen. Följ anvisningarna i avsnitt Låsa sätet Ett verktyg för att låsa sätet (beställs separat från tillverkaren) och en hydraulisk press med tillämplig kapacitet krävs för att kunna låsa sätet. Montera sätet med den bakre tätningen såsom ebskrivs i de föregående avsnittet. Montera låsverktyget noggrant över sätet, se fig. 28. Placera ventilhuset/ventilhuslocket på pressbädden. Bäddytan måste vara jämn och icke-repande. Rikta in ventilen och låsverktyget noggrant med presskolven. Tryck på verktyget för att låsa sätet. Se tabell 3 för rekommenderade tryckkrafter. Avlägsna ventilhuset/ventilhuslocket från pressen och fortsätt återmonteringen såsom beskrivs i föregående avsnitt. Fig. 28 Låsa sätet 5 TESTA VENTILEN Vid trycktest ska du använda utrustning som överensstämmer med rätt tryckklass! Testa ventilhustrycket efter återmonteringen. Testa trycket i enlighet med tillämplig standard. Tillämpa det tryck som krävs av tryckklassen eller flänsborrhålet. Håll ventilen halvöppen under testningen. Om åtdragningen i stängningsmodulen också ska testas, ska du kontakta tillverkaren. TA GA Tabell 3 Tryckkrafter för låsning av säte Ventilstorlek Kraft (kn) TA-konstruktion GA-konstruktion H

13 1 M 70 sv 13 6 MONTERA OCH DEMONTERA MANÖVERDONEN 6.1 Allmänt Se upp för den rörliga kulan! Demontera i inte ett manöverdon med returfjäder, såvida inte en stoppskruv bär fjäderkraften! Använd lämpliga monteringsdelar och kopplingar när du monterar manöverdonen. 6.2 Montera M-manöverdonet Märket i änden på axeln indikerar riktningen på kullagrets flödesborrhål. Vrid ventilen till den stängda positionen. Smörj manöverdonets och kopplingarnas gängor. Placera kopplingen på axeln och lås den. Placera konsolen på ventilen och vrid de smorda skruvarna några varv. Vrid manöverdonet till den stängda positionen och tryck det försiktigt på ventilaxeln som kopplingen har blivit monterad på. Observera märkena på handhjulet och kopplingen. Smörj manöverdonets skruvar. Dra åt samtliga skruvar. Justera kullagrets cirkulära rörelse med insexskruvarna, som finns i sidan av höljet (se figur 29). Stoppskruven för den öppna positionen är placerad närmast handhjulet i sidan av höljet och skruven för den stängda positionen finns på motsatt sida. Rotationsriktningarna för handhjulet är markerade på hjulet. Kontrollera handhjulet genom att rotera ventilen till dess yttersta positioner. Den gula pilen bör indikera riktningen för kulventilflödets borrhål. stoppskruv för STÄNGD position stoppskruv för ÖPPEN position 6.3 Montera B1C-manöverdonet Rotera ventilen till den stängda positionen och drivmanöverdonets kolv till deras yttersta positioner. Fila bort eventuella ojämnheter och rengör axelborrhålet. Placera kopplingen (behövs inte alltid) över axeln. Observera den korrekta positionen. Linjen i änden på axeln (och kopplingen) indikerar riktningen på kullagrets flödesborrhål. Smörj (kopplingen och) axelborrhålet. Fäst konsolen löst på ventilen. Placera manöverdonet försiktigt på kopplingen/ axeln. Vi rekommenderar att manöverdonet monteras så att cylindern pekar uppåt. Positionera manöverdonet parallellt med eller vertikalt mot rörledningen så exakt som möjligt. Smörj manöverdonets monteringsskruvar och dra därefter åt samtliga skruvar. Justera kullagrets öppna och stängda position med hjälp av manöverdonets stoppskruvar, som finns i båda änden (se fig. 30). En korrekt öppen position kan ses i ventilhusets flödesborrhål. Kontrollera att den gula pilen på manöverdonet indikerar kulventilflödets öppna position. Akta så att du inte gör illa dina händer! Om manöverdonet återmonteras i samma ventil finns det inget behov av att justera stoppskruvarna. Kör manöverdonets kolv till slutet på höljet (öppen position). Rotera manöverdonet manuellt tills ventilen är i öppen position. Lås manöverdonet i den här positionen, såsom beskrivs ovan. Kontrollera stoppskruvgängans åtdragning. En O- ring används som tätning. Kontrollera att manöverdonet fungerar som det ska. Kör manöverdonets kolv till båda cylinderänden och kontrollera kullagrets position och dess rörelse med hänseende till manöverdonet (stäng: medsols; öppna: motsols). När kolven befinner sig i dess yttersta position bör ventilen vara stängd. Ändra vid behov positionen för manöverdonets pekskydd för att korrekt indikera ventilens öppna/ stängda position. stoppskruv för STÄNGD position Fig. 29 M-manöverdonens öppna och stängda positioner stoppskruv för ÖPPEN position Fig. 30 Öppna och stängda positioner för B-seriens manöverdon

14 14 1 M 70 sv 6.4 Montera B1J-manöverdonet Manöverdon med returfjäder används i applikationer där ventilen måste öppnas eller stängas i händelse av att lufttillförseln avbryts. Typen B1J används för fjäder-tillstängningsåtgrden; fjädern trycker kolven mot cylinderänden, den yttersta positionen. B1JA-typen i sin tur används för fjäder-till-öppenåtgärd; fjädern trycker kolven mot höljet. Manöverdon med returfjäder monteras på liknande sätt som manöverdonen i B1C-serien med hänseende till följande. Demontera manöverdonet med hjälp av en lämplig utdragare, se fig. 31. Verktyget kan beställas från tillverkaren B1J-typ Montera manöverdonet så att kolven är i dess yttersta position. Cylindern får inte vara trycksatt och lufttillförselanslutningarna måste vara öppna. Ventilen måste vara i den stängda positionen B1JA-typ Montera manöverdonet så att kolven är i cylinderns ändläge på höljets sida. Cylindern får inte vara trycksatt och lufttillförselanslutningarna måste vara öppna. Ventilen måste vara i den öppna positionen. Resten av monteringsproceduren är densamma som beskrivs i avsnitt Demontera manöverdon i B-serien Koppla manöverdonet från dess kraftkälla; koppla låss lufttillförselröret och kontrollsignalkablarna eller -rören från deras kontakter. Skruva loss konsolskruvarna. Tabell 4 Möjliga felfunktioner Fig. 31 Utdragare 6.6 Montera andra typer av manöverdon OBS! Metso tar inget ansvar för kompatibiliteten beträffande manöverdon som inte har monterats av Metso. Andra manöverdon kan endast monteras om de har en ISO 5211-manöverdonskontakt. 7 FELFUNKTIONER I följande tabell 4 listas felfunktioner som kan uppstå efter utdragen användning. Symptom Möjligt fel Åtgärder Läckage genom en stängd Felaktig stoppskruvjustering av manöverdonet Justera stoppskruven för stängd position ventil Skadad kulventilyta Vrid kulventilen 180 Skadade säten Byt ut säten Kullagret kan inte röra sig fritt Rengör insidan av ventilen Oregelbunden ventilrörelse Orenheter mellan kullagret och sätena Spola ventilen inifrån Rengör tätningsytorna och sätena mekaniskt Läckage genom Lös packning Dra åt muttrarna hylsmutterpackningen Utsliten eller skadad packning Byt ut hylsmutterpackningen

15 1 M 70 sv 15 8 VERKTYG Utöver standardverktyg behövs följande specialverktyg. För borttag av manöverdonet: - Utdragare För borttag av de låsta sätena: - demonteringsverktyg (för P-säten) För låsning av sätena: - låsverktyg för P-säten För montering av E-sätet - monteringsverktyg Verktygen kan beställas från tillverkaren. Ange alltid ventiltypbeteckningen vid beställning. 9 BESTÄLLA RESERVDELAR Vid beställning av reservdelar, ange alltid följande information: typkod, säljordernummer, serienummer (stämplad på ventilhuset) numret på reservdelslistan, reservdelsnumret, namnet på reservdelen och mängden som önskas Denna information återfinns på identifieringsskylten eller - dokumenten

16 16 1 M 70 sv 10 SPRÄNGSKISSER OCH RESERVDELSLISTOR 10.1 Storlekarna DN / 1"-1,5", säteslagrad kulventil , Artikel Antal Beskrivning Reservdelskategori 1 1 Ventilhus 2 1 Ventilhuslock 3 1 Kulventil/Q-TRIM-ventil Splineenhet (2" 8"/DN ) 3 Axialkullager (1", 1 1/2"/DN 25, 40) 5 1 Axel 3 7 1, 2 Kulventilsäte Hylsmutter 10 1 Förklaring Dubb 14 2 Dubb 16 8 Sexkantsmutter 18 2 Sexkantsmutter 19 1 ID-skylt 25 1 Kulventilsäte (H) 42 2 Låsplatta 50 1 Låsstift 62 1 Sätesfjäder Bakre tätning Ventilhuspackning Packningsring (set) Axiallager Axiallager 75 1 Sätestätning (H) 76 1 Backupring Skivringsset Reservdelskategori 1: Rekommenderade mjukdelar, behövs alltid för reparationer. Levereras i set. Reservdelskategori 2: Delar för att byta ut sätet. Levereras i set. Reservdelskategori 3: Delar för att byta ut stängningselementet. Reservdelar för den fullständiga inspektionen: Samtliga delar från kategorierna 1, 2 och 3.

17 1 M 70 sv Storlekarna DN / 2"-8", säteslagrad kulventil Upside 18 Upside Upside 42 Upside Artikel Antal Beskrivning Reservdelskategori 1 1 Ventilhus 2 1 Ventilhuslock 3 1 Kulventil 1 Q-kulventil Splineenhet Axel Säte (P/S/K, T eller M) Säte (K), då ventilhuslocket har ett E-säte 9 1 Hylsmutter 10 1 Förklaring 3 12 Dubb 14 2 Dubb 16 Sexkantsmutter 18 2 Sexkantsmutter 25 1 Säte (E), då ventilhuset har ett K-säte 40 2 Låsring (T/M) 42 2 Låsplatta 50 1 Cylindriskt stift 51 1 Låsring 62 1 Fjäder (E) Bakre tätning (P/S/K) 1 1 Bakre tätning (S/K), då ventilhuslocket har ett E-säte Ventilhuspackning Axialkullager 69 1 Packning (set) Axiallager O-ring (E)/läpptätning (E) Reservdelskategori 1: Rekommenderade mjukdelar, behövs alltid för reparationer. Levereras i set. Reservdelskategori 2: Delar för att byta ut sätet. Levereras i set. Reservdelskategori 3: Delar för att byta ut stängningselementet. Reservdelar för den fullständiga inspektionen: Samtliga delar från kategorierna 1, 2 och 3.

18 18 1 M 70 sv 10.3 Storlekarna DN / 10"-12", säteslagrad kulventil Artikel Antal Beskrivning Reservdelskategori 1 1 Ventilhus 2 1 Ventilhuslock 3 1 Kulventil Q-kulventil Splineenhet Axel Säte (P/S/K, T eller M) Säte (K), då ventilhuslocket har ett E-säte Hylsmutter 10 1 Förklaring 3 12 Dubb 14 2 Dubb 16 Sexkantsmutter 18 2 Sexkantsmutter 25 1 Säte (E), då ventilhuset har ett K-säte 40 2 Låsring (T/M) 51 1 Låsring 62 1 Fjäder (E) Bakre tätning (P/S/K) 1 Bakre tätning (S/K), när ventilhuslocket har ett E- 1 säte 65 1 Ventilhuspackning Axialkullager 69 1 Packning (set) Axiallager O-ring (E)/läpptätning (E) Reservdelskategori 1: Rekommenderade mjukdelar, behövs alltid för reparationer. Levereras i set. Reservdelskategori 2: Delar för att byta ut sätet. Levereras i set. Reservdelskategori 3: Delar för att byta ut stängningselementet. Reservdelar för den fullständiga inspektionen: Samtliga delar från kategorierna 1, 2 och 3.

19 1 M 70 sv Storlekarna DN /10"-16", säteslagrad kulventil Artikel Antal Beskrivning Reservdelskategori 1 1 Ventilhus 2 1 Ventilhuslock 3 1 Kulventil Axel eller 2 Säte (S, T) 2 1 eller 2 Säte (H) 8 1 Skyddshuv 9 1 Hylsmutter 10 1 Förklaring 3 12 Dubb 13 Dubb 14 Dubb 16 Sexkantsmutter 17 Sexkantsmutter 18 Sexkantsmutter 62 1 Fjäder 63 2 O-ring (S, T) 1 1 Bakre tätning (H) Backupring 65 1 Ventilhuspackning Skydshuvspackning Packning/V-ringset Axiallager (S, T) 3 1 Axiallager (H) Axiallager 89 2 Svängtappsplatta 91 2 Lagerdistansstycke Svängtappslager Skivringsset Reservdelskategori 1: Rekommenderade mjukdelar, behövs alltid för reparationer. Levereras i set. Reservdelskategori 2: Delar för att byta ut sätet. Levereras i set. Reservdelskategori 3: Delar för att byta ut stängningselementet. Reservdelar för den fullständiga inspektionen: Samtliga delar från kategorierna 1, 2 och 3.

20 20 1 M 70 sv 11 MÅTT OCH VIKTER P M R Key acc. to ANSI B17.1 øo E K øb1 øb DN " - 12" T U S V V S U T " - 16" A A1 SÄTESLAGRADE VENTILER M1 PN M1M PN 40 (10, 16, 25) M1M PN 40 (25) M1L PN 25 M1K PN 16 (10) M1K PN 16 M1J PN 10 DN MÅTT (mm) VIKT (kg) A A1 ØB ØB1 E K M ØO P R S T U V M1 Q-M M10 M M10 M M12 M M12 M M12 M M12 M M12 M M16 M M20 M M24 M M30 M M12 M M12 M M12 M M12 M M16 M M20 M M24 M M30 M M20 M M24 M M30 M SÄTESLAGRADE VENTILER M2 Klass M2C Klass 150 M2D Klass 300 NPS MÅTT (mm) VIKT (kg) A A1 ØB ØB1 E K M ØO P R S T U V M2 Q-M M10 M / M10 M M12 M M12 M M12 M M16 M M20 M M24 M M30 M M10 M / M10 M M12 M M12 M M12 M M16 M M20 M M24 M M30 M

21 1 M 70 sv 21 VENTILER AV SVÄNGTAPPS M1 PN M1JW/M1JZ PN 10 M1KW/M1KZ PN 16 M1LW/M1LZ PN 25 M1MW/M1MZ PN 40 DN MÅTT (mm) VIKT (kg) A A1 ØB ØB1 E K M ØO P R S T U V M1 Q-M M24 M M24 M M30 M M30 M M24 M M24 M M30 M M30 M M24 M M24 M M30 M M30 M M24 M M24 M M30 M M30 M VENTILER AV SVÄNGTAPPS M2 PN M2CW/M2CZ Klass 150 M2DW/M2DZ Klass 300 NPS MÅTT (mm) VIKT (kg) A A1 ØB ØB1 E K M ØO P R S T U V M2 Q-M M24 M M24 M M30 M M30 M M24 M M24 M M30 M M30 M

22 22 1 M 70 sv NPT H NPT X G F MOUNTING POSITION A-VU SHOWN. V J I DN50 DN400 with B1-actuator 2" 16" with B1-actuator SÄTESLAGRAD VENTIL M1 OCH DUBBELVERKANDE MANÖVERDON, B1C DN MANÖVERDON/ MONTERING F G H I J V X NPT/ISO VIKT (kg) 25 M1M, M1L, M1K, B1C6/F / M1J B1C6/F / B1C6/F / B1C9/F / M1M, M1L B1C9/F / B1C11/F / B1C13/F / B1C17/F / B1C20/F / M1L B1C25/F / B1C32/F / B1C40/F / M1K, M1J B1C9/F / B1C9/F / B1C11/F / B1C17/F / B1C17/F / B1C20/F / B1C25/F / B1C25/F / B1C32/F / B1C32/F / B1C40/F /4 900 SÄTESLAGRAD VENTIL M2 OCH DUBBELVERKANDE MANÖVERDON, B1C NPS MANÖVERDON/ MONTERING F G H I J V X NPT/ISO Vikt KG 1 M2C B1C6/F /4 15 1,5 B1C6/F / B1C6/F / B1C9/F / B1C11/F / B1C17/F / B1C20/F / B1C25/F / B1C25/F / B1C32/F / B1C32/F / B1C40/F /4 940 NPS MANÖVERDON/ MONTERING F G H I J V X NPT/ISO Vikt KG 1 M2D B1C6/F /4 15 1,5 B1C6/F / B1C9/F / B1C9/F / B1C11/F / B1C13/F / B1C20/F / B1C25/F / B1C32/F / B1C40/F /4 1025

23 1 M 70 sv 23 SVÄNGTAPPSVENTIL M1 OCH DUBBELVERKANDE MANÖVERDON, B1C DN MANÖVERDON/ MONTERING F G H I J V X NPT/ISO VIKT (kg) 250 M1JW/M1JZ B1C25/F / M1KW/M1KZ B1C25/F / B1C32/F / B1C32/F / B1C40/F / B1C32/F / B1C40/F / M1LW/M1LZ B1C25/F / B1C25/F / B1C32/F / B1C32/F / B1C40/F / B1C32/F / B1C40/F / M1MW/M1MZ B1C25/F / B1C25/F / B1C32/F / B1C32/F / B1C40/F / B1C32/F / B1C40/F / SVÄNGTAPPSVENTIL M2 OCH DUBBELVERKANDE MANÖVERDON, B1C NPS MANÖVERDON/ VIKT NPT/ISO MONTERING F G H I J V X (kg) 10 M2CW/M2CZ B1C25/F / B1C25/F / B1C32/F / B1C32/F / B1C40/F / B1C32/F / B1C40/F / M2DW/M2DZ B1C25/F / B1C25/F / B1C32/F / B1C32/F / B1C40/F / B1C32/F / B1C40/F / SÄTESLAGRAD VENTIL M1 OCH MANÖVERDON MED FJÄDERRETUR. B1J OCH B1JA DN MANÖVERDON/ VIKT NPT/ISO MONTERING F G H I J V X (kg) 25 M1M, M1L, B1J/B1JA6/F / M1K, M1J B1J/B1JA8/F / B1J/B1JA6/F / B1J/B1JA8/F / B1J/B1JA8/F / B1J/B1JA10/F / M1M, M1L B1J/B1JA10/F / B1J/B1JA12/F / B1J/B1JA12/F / B1J/B1JA16/F / B1J/B1JA16/F / B1J/B1JA20/F / B1J/B1JA20/F / B1J/B1JA25/F / M1L B1J/B1JA25/F / B1J/B1JA32/F B1J/B1JA32/F M1K, M1J B1J/B1JA10/F / B1J/B1JA12/F / B1J/B1JA10/F / B1J/B1JA12/F / B1J/B1JA16/F / B1J/B1JA20/F / B1J/B1JA16/F / B1J/B1JA20/F / B1J/B1JA25/F / B1J/B1JA25/F / B1J/B1JA32/F B1J/B1JA32/F
