SEMPELL. Smidda backventiler i stål för högtryckssystem, med svängande eller vippande klaff Ändar med stumsvets eller flänsar

Transkript

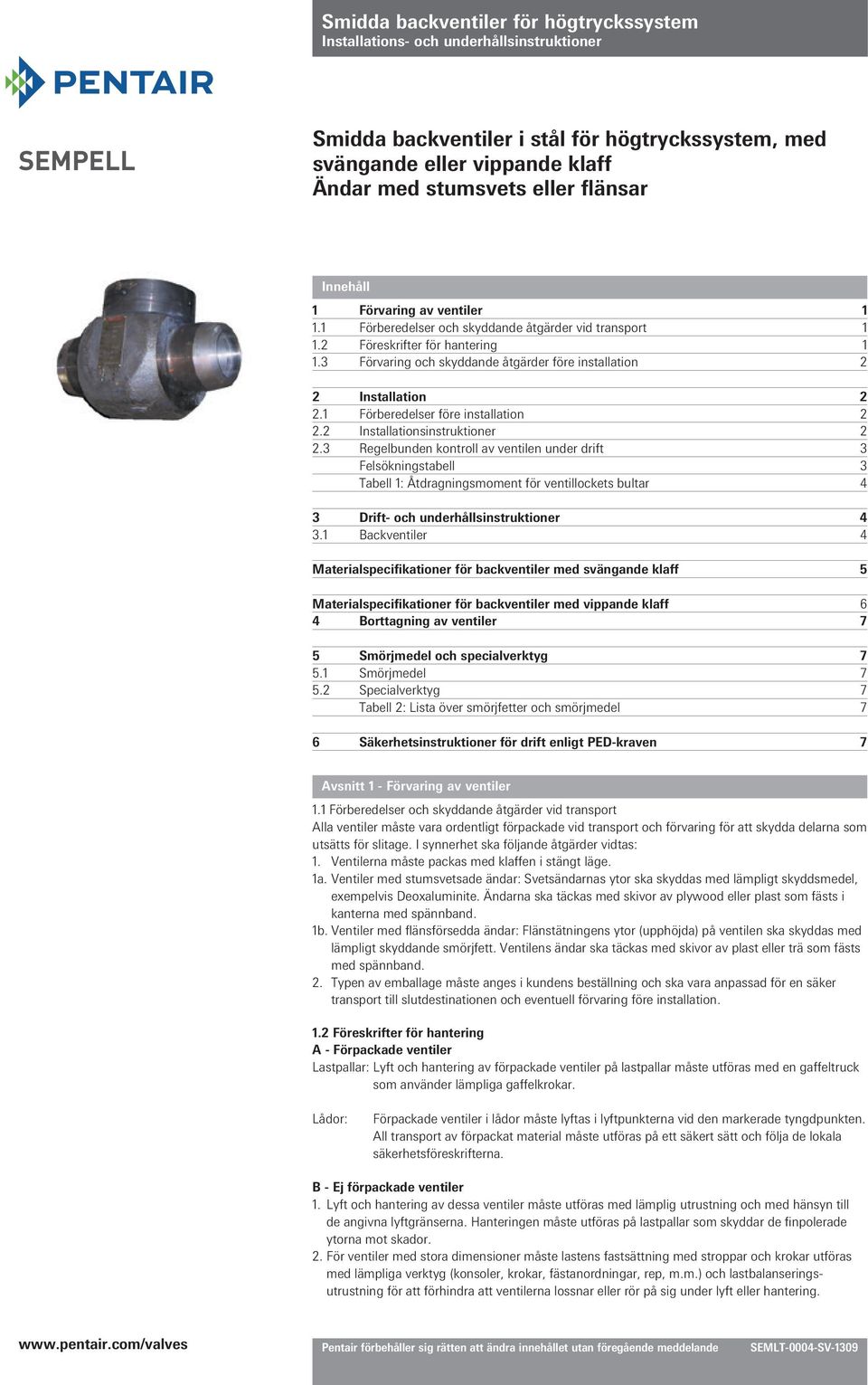

1 SEMPELL Smidda backventiler i stål för högtryckssystem, med svängande eller vippande klaff Ändar med stumsvets eller flänsar Innehåll 1 Förvaring av ventiler Förberedelser och skyddande åtgärder vid transport Föreskrifter för hantering Förvaring och skyddande åtgärder före installation 2 2 Installation Förberedelser före installation Installationsinstruktioner Regelbunden kontroll av ventilen under drift 3 Felsökningstabell 3 Tabell 1: Åtdragningsmoment för ventillockets bultar 4 3 Drift- och underhållsinstruktioner Backventiler 4 Materialspecifikationer för backventiler med svängande klaff 5 Materialspecifikationer för backventiler med vippande klaff 6 4 Borttagning av ventiler 7 5 Smörjmedel och specialverktyg Smörjmedel Specialverktyg 7 Tabell 2: Lista över smörjfetter och smörjmedel 7 6 Säkerhetsinstruktioner för drift enligt PED-kraven 7 Avsnitt 1 - Förvaring av ventiler 1.1 Förberedelser och skyddande åtgärder vid transport Alla ventiler måste vara ordentligt förpackade vid transport och förvaring för att skydda delarna som utsätts för slitage. I synnerhet ska följande åtgärder vidtas: 1. Ventilerna måste packas med klaffen i stängt läge. 1a. Ventiler med stumsvetsade ändar: Svetsändarnas ytor ska skyddas med lämpligt skyddsmedel, exempelvis Deoxaluminite. Ändarna ska täckas med skivor av plywood eller plast som fästs i kanterna med spännband. 1b. Ventiler med flänsförsedda ändar: Flänstätningens ytor (upphöjda) på ventilen ska skyddas med lämpligt skyddande smörjfett. Ventilens ändar ska täckas med skivor av plast eller trä som fästs med spännband. 2. Typen av emballage måste anges i kundens beställning och ska vara anpassad för en säker transport till slutdestinationen och eventuell förvaring före installation. 1.2 Föreskrifter för hantering A - Förpackade ventiler Lastpallar: Lyft och hantering av förpackade ventiler på lastpallar måste utföras med en gaffeltruck som använder lämpliga gaffelkrokar. Lådor: Förpackade ventiler i lådor måste lyftas i lyftpunkterna vid den markerade tyngdpunkten. All transport av förpackat material måste utföras på ett säkert sätt och följa de lokala säkerhetsföreskrifterna. B - Ej förpackade ventiler 1. Lyft och hantering av dessa ventiler måste utföras med lämplig utrustning och med hänsyn till de angivna lyftgränserna. Hanteringen måste utföras på lastpallar som skyddar de finpolerade ytorna mot skador. 2. För ventiler med stora dimensioner måste lastens fastsättning med stroppar och krokar utföras med lämpliga verktyg (konsoler, krokar, fästanordningar, rep, m.m.) och lastbalanseringsutrustning för att förhindra att ventilerna lossnar eller rör på sig under lyft eller hantering. Pentair förbehåller sig rätten att ändra innehållet utan föregående meddelande SEMLT-0004-SV-1309

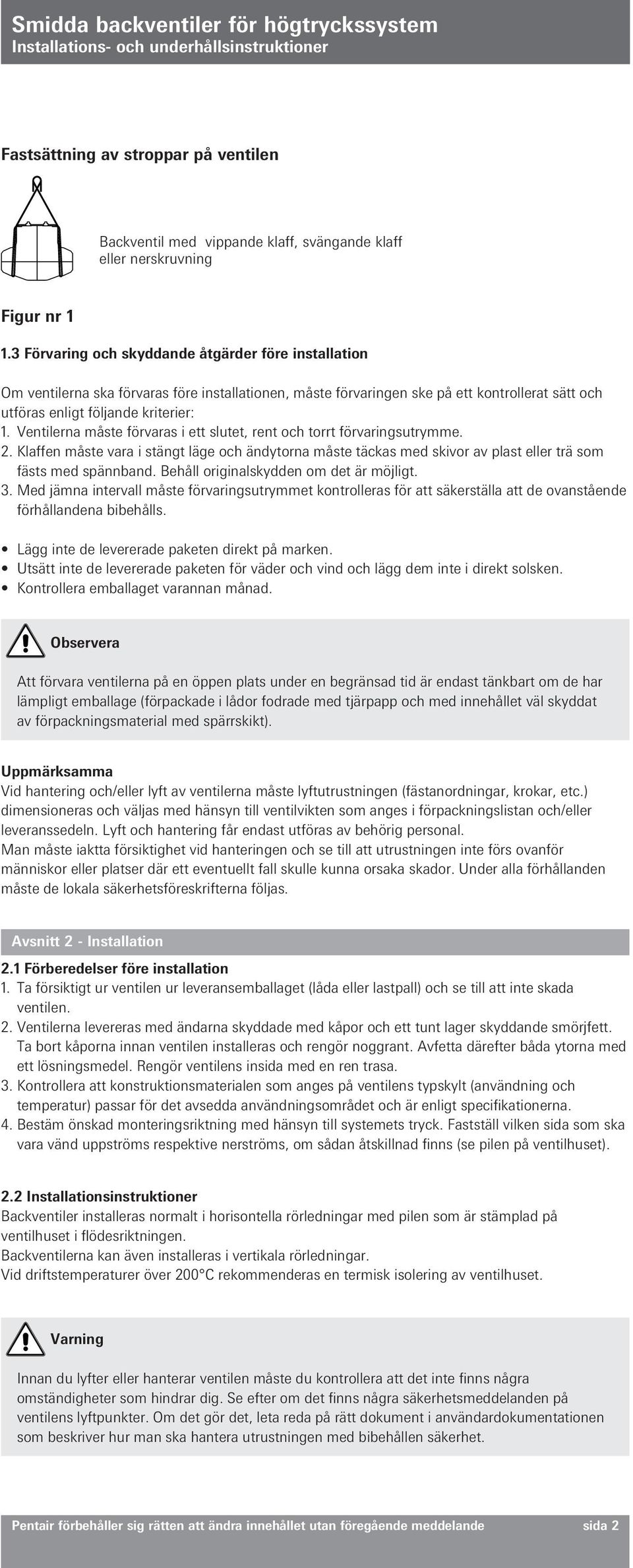

2 Fastsättning av stroppar på ventilen Backventil med vippande klaff, svängande klaff eller nerskruvning Figur nr Förvaring och skyddande åtgärder före installation Om ventilerna ska förvaras före installationen, måste förvaringen ske på ett kontrollerat sätt och utföras enligt följande kriterier: 1. Ventilerna måste förvaras i ett slutet, rent och torrt förvaringsutrymme. 2. Klaffen måste vara i stängt läge och ändytorna måste täckas med skivor av plast eller trä som fästs med spännband. Behåll originalskydden om det är möjligt. 3. Med jämna intervall måste förvaringsutrymmet kontrolleras för att säkerställa att de ovanstående förhållandena bibehålls. Lägg inte de levererade paketen direkt på marken. Utsätt inte de levererade paketen för väder och vind och lägg dem inte i direkt solsken. Kontrollera emballaget varannan månad. Observera Att förvara ventilerna på en öppen plats under en begränsad tid är endast tänkbart om de har lämpligt emballage (förpackade i lådor fodrade med tjärpapp och med innehållet väl skyddat av förpackningsmaterial med spärrskikt). Uppmärksamma Vid hantering och/eller lyft av ventilerna måste lyftutrustningen (fästanordningar, krokar, etc.) dimensioneras och väljas med hänsyn till ventilvikten som anges i förpackningslistan och/eller leveranssedeln. Lyft och hantering får endast utföras av behörig personal. Man måste iaktta försiktighet vid hanteringen och se till att utrustningen inte förs ovanför människor eller platser där ett eventuellt fall skulle kunna orsaka skador. Under alla förhållanden måste de lokala säkerhetsföreskrifterna följas. Avsnitt 2 - Installation 2.1 Förberedelser före installation 1. Ta försiktigt ur ventilen ur leveransemballaget (låda eller lastpall) och se till att inte skada ventilen. 2. Ventilerna levereras med ändarna skyddade med kåpor och ett tunt lager skyddande smörjfett. Ta bort kåporna innan ventilen installeras och rengör noggrant. Avfetta därefter båda ytorna med ett lösningsmedel. Rengör ventilens insida med en ren trasa. 3. Kontrollera att konstruktionsmaterialen som anges på ventilens typskylt (användning och temperatur) passar för det avsedda användningsområdet och är enligt specifikationerna. 4. Bestäm önskad monteringsriktning med hänsyn till systemets tryck. Fastställ vilken sida som ska vara vänd uppströms respektive nerströms, om sådan åtskillnad finns (se pilen på ventilhuset). 2.2 Installationsinstruktioner Backventiler installeras normalt i horisontella rörledningar med pilen som är stämplad på ventilhuset i flödesriktningen. Backventilerna kan även installeras i vertikala rörledningar. Vid driftstemperaturer över 200 C rekommenderas en termisk isolering av ventilhuset. Varning Innan du lyfter eller hanterar ventilen måste du kontrollera att det inte finns några omständigheter som hindrar dig. Se efter om det finns några säkerhetsmeddelanden på ventilens lyftpunkter. Om det gör det, leta reda på rätt dokument i användardokumentationen som beskriver hur man ska hantera utrustningen med bibehållen säkerhet. Pentair förbehåller sig rätten att ändra innehållet utan föregående meddelande sida 2

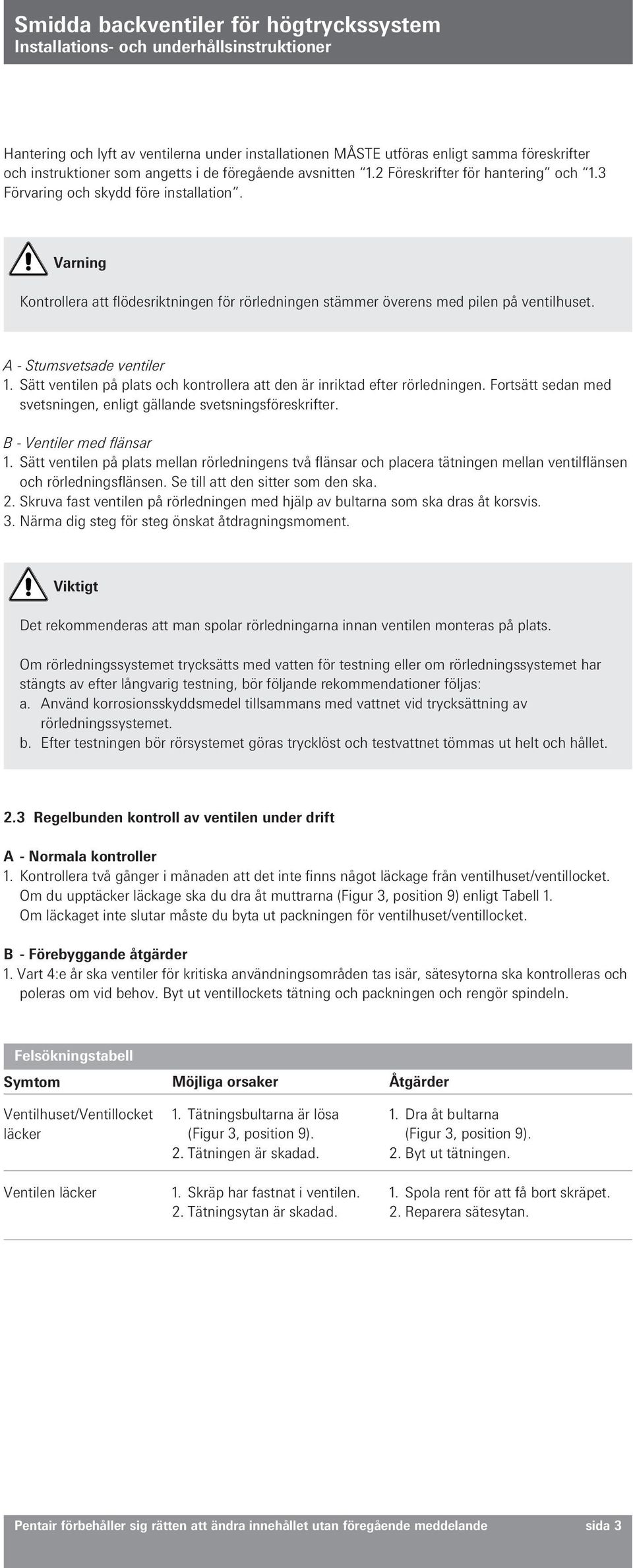

3 Hantering och lyft av ventilerna under installationen MÅSTE utföras enligt samma föreskrifter och instruktioner som angetts i de föregående avsnitten 1.2 Föreskrifter för hantering och 1.3 Förvaring och skydd före installation. Varning Kontrollera att flödesriktningen för rörledningen stämmer överens med pilen på ventilhuset. A - Stumsvetsade ventiler 1. Sätt ventilen på plats och kontrollera att den är inriktad efter rörledningen. Fortsätt sedan med svetsningen, enligt gällande svetsningsföreskrifter. B - Ventiler med flänsar 1. Sätt ventilen på plats mellan rörledningens två flänsar och placera tätningen mellan ventilflänsen och rörledningsflänsen. Se till att den sitter som den ska. 2. Skruva fast ventilen på rörledningen med hjälp av bultarna som ska dras åt korsvis. 3. Närma dig steg för steg önskat åtdragningsmoment. Viktigt Det rekommenderas att man spolar rörledningarna innan ventilen monteras på plats. Om rörledningssystemet trycksätts med vatten för testning eller om rörledningssystemet har stängts av efter långvarig testning, bör följande rekommendationer följas: a. Använd korrosionsskyddsmedel tillsammans med vattnet vid trycksättning av rörledningssystemet. b. Efter testningen bör rörsystemet göras trycklöst och testvattnet tömmas ut helt och hållet. 2.3 Regelbunden kontroll av ventilen under drift A - Normala kontroller 1. Kontrollera två gånger i månaden att det inte finns något läckage från ventilhuset/ventillocket. Om du upptäcker läckage ska du dra åt muttrarna (Figur 3, position 9) enligt Tabell 1. Om läckaget inte slutar måste du byta ut packningen för ventilhuset/ventillocket. B - Förebyggande åtgärder 1. Vart 4:e år ska ventiler för kritiska användningsområden tas isär, sätesytorna ska kontrolleras och poleras om vid behov. Byt ut ventillockets tätning och packningen och rengör spindeln. Felsökningstabell Symtom Ventilhuset/Ventillocket läcker Ventilen läcker Möjliga orsaker 1. Tätningsbultarna är lösa (Figur 3, position 9). 2. Tätningen är skadad. 1. Skräp har fastnat i ventilen. 2. Tätningsytan är skadad. Åtgärder 1. Dra åt bultarna (Figur 3, position 9). 2. Byt ut tätningen. 1. Spola rent för att få bort skräpet. 2. Reparera sätesytan. Pentair förbehåller sig rätten att ändra innehållet utan föregående meddelande sida 3

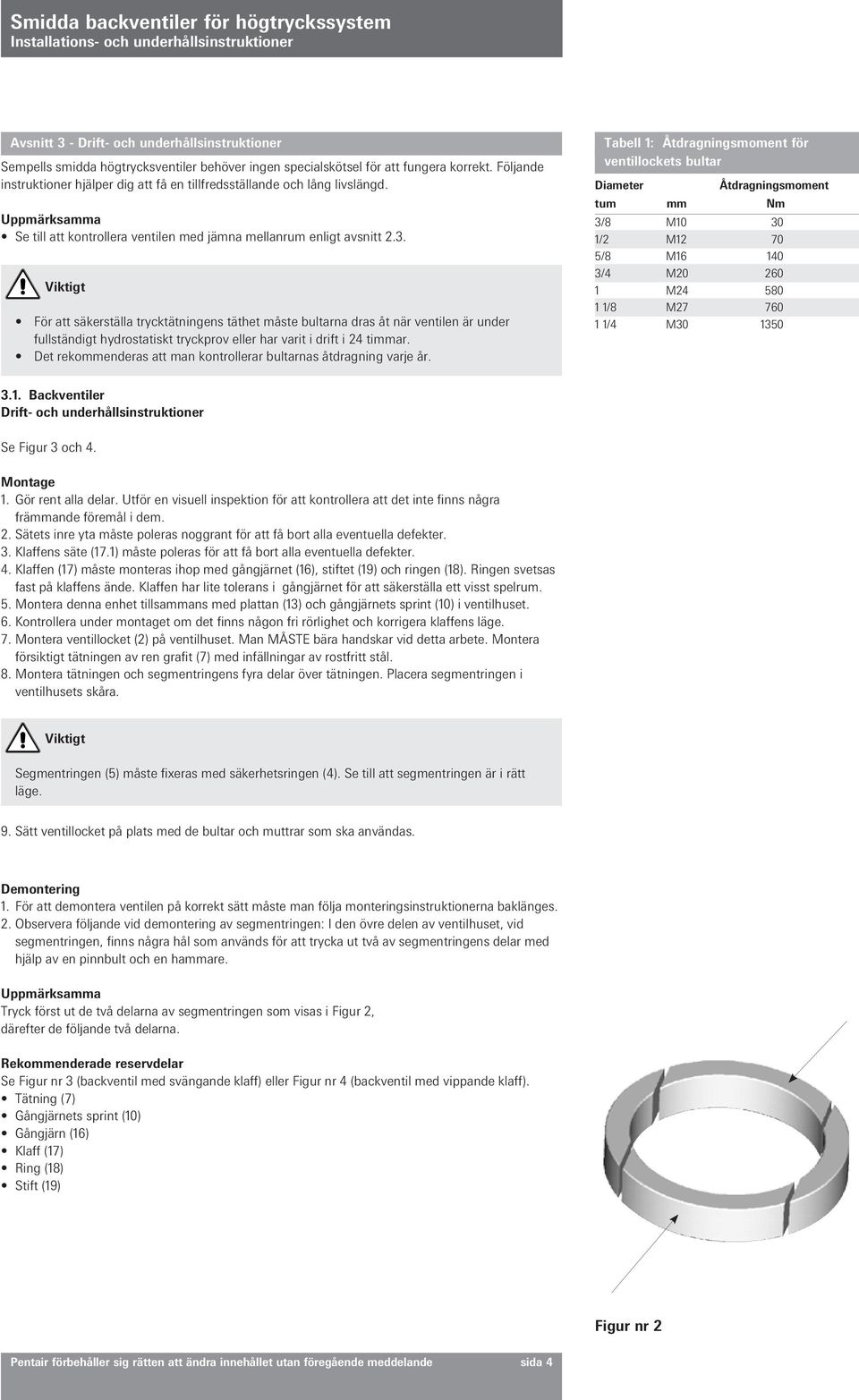

4 Avsnitt 3 - Drift- och underhållsinstruktioner Sempells smidda högtrycksventiler behöver ingen specialskötsel för att fungera korrekt. Följande instruktioner hjälper dig att få en tillfredsställande och lång livslängd. Uppmärksamma Se till att kontrollera ventilen med jämna mellanrum enligt avsnitt 2.3. Viktigt För att säkerställa trycktätningens täthet måste bultarna dras åt när ventilen är under fullständigt hydrostatiskt tryckprov eller har varit i drift i 24 timmar. Det rekommenderas att man kontrollerar bultarnas åtdragning varje år. Tabell 1: Åtdragningsmoment för ventillockets bultar Diameter Åtdragningsmoment tum mm Nm 3/8 M /2 M /8 M /4 M M /8 M /4 M Backventiler Drift- och underhållsinstruktioner Se Figur 3 och 4. Montage 1. Gör rent alla delar. Utför en visuell inspektion för att kontrollera att det inte finns några främmande föremål i dem. 2. Sätets inre yta måste poleras noggrant för att få bort alla eventuella defekter. 3. Klaffens säte (17.1) måste poleras för att få bort alla eventuella defekter. 4. Klaffen (17) måste monteras ihop med gångjärnet (16), stiftet (19) och ringen (18). Ringen svetsas fast på klaffens ände. Klaffen har lite tolerans i gångjärnet för att säkerställa ett visst spelrum. 5. Montera denna enhet tillsammans med plattan (13) och gångjärnets sprint (10) i ventilhuset. 6. Kontrollera under montaget om det finns någon fri rörlighet och korrigera klaffens läge. 7. Montera ventillocket (2) på ventilhuset. Man MÅSTE bära handskar vid detta arbete. Montera försiktigt tätningen av ren grafit (7) med infällningar av rostfritt stål. 8. Montera tätningen och segmentringens fyra delar över tätningen. Placera segmentringen i ventilhusets skåra. Viktigt Segmentringen (5) måste fixeras med säkerhetsringen (4). Se till att segmentringen är i rätt läge. 9. Sätt ventillocket på plats med de bultar och muttrar som ska användas. Demontering 1. För att demontera ventilen på korrekt sätt måste man följa monteringsinstruktionerna baklänges. 2. Observera följande vid demontering av segmentringen: I den övre delen av ventilhuset, vid segmentringen, finns några hål som används för att trycka ut två av segmentringens delar med hjälp av en pinnbult och en hammare. Uppmärksamma Tryck först ut de två delarna av segmentringen som visas i Figur 2, därefter de följande två delarna. Rekommenderade reservdelar Se Figur nr 3 (backventil med svängande klaff) eller Figur nr 4 (backventil med vippande klaff). Tätning (7) Gångjärnets sprint (10) Gångjärn (16) Klaff (17) Ring (18) Stift (19) Figur nr 2 Pentair förbehåller sig rätten att ändra innehållet utan föregående meddelande sida 4

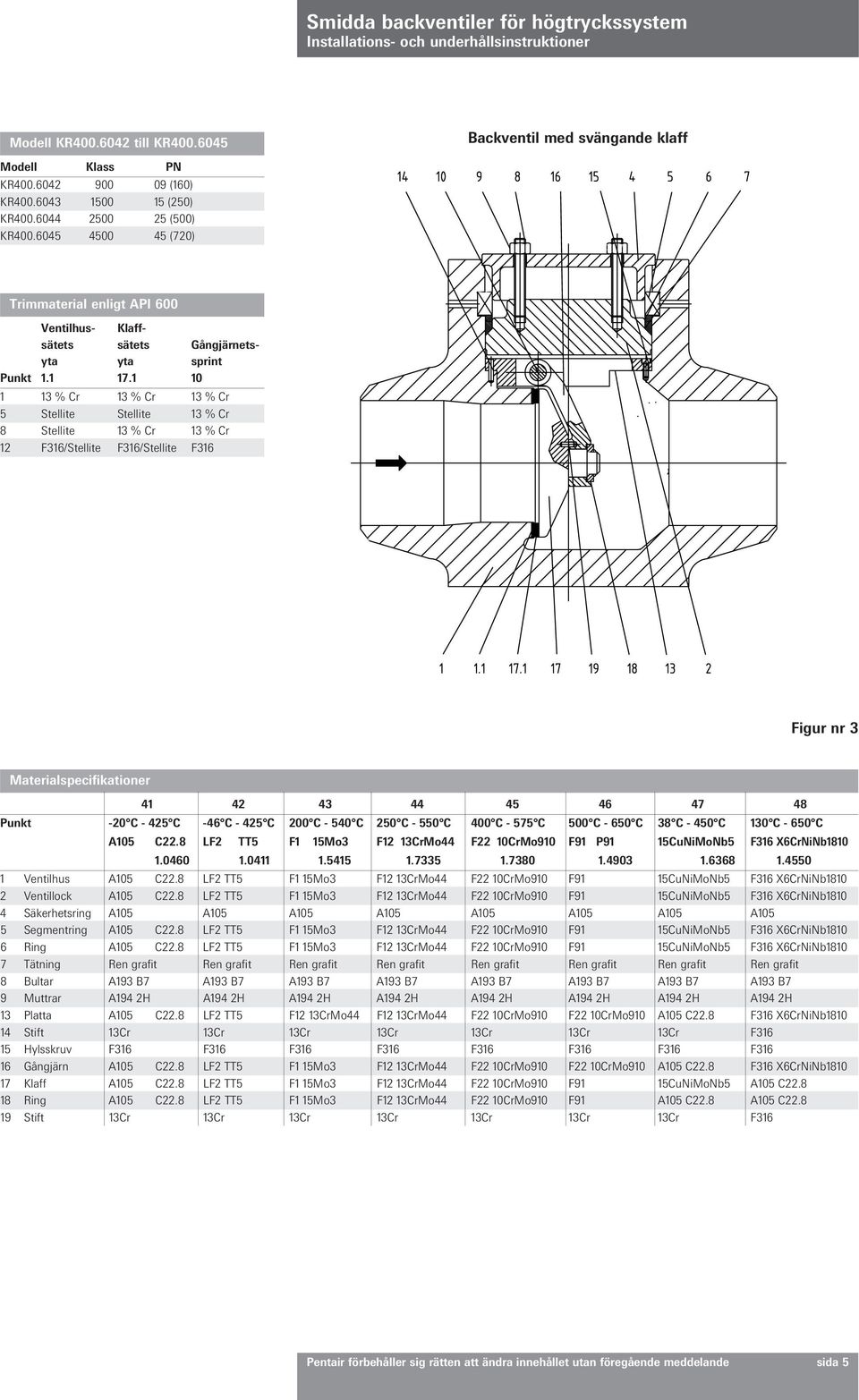

5 Modell KR till KR Backventil med svängande klaff Modell Klass PN KR (160) KR (250) KR (500) KR (720) Trimmaterial enligt API 600 Ventilhus- Klaffsätets sätets Gångjärnetsyta yta sprint Punkt % Cr 13 % Cr 13 % Cr 5 Stellite Stellite 13 % Cr 8 Stellite 13 % Cr 13 % Cr 12 F316/Stellite F316/Stellite F316 Figur nr 3 Materialspecifikationer Punkt -20 C C -46 C C 200 C C 250 C C 400 C C 500 C C 38 C C 130 C C A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 P91 15CuNiMoNb5 F316 X6CrNiNb Ventilhus A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Ventillock A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Säkerhetsring A105 A105 A105 A105 A105 A105 A105 A105 5 Segmentring A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Ring A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Tätning Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit 8 Bultar A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 9 Muttrar A194 2H A194 2H A194 2H A194 2H A194 2H A194 2H A194 2H A194 2H 13 Platta A105 C22.8 LF2 TT5 F12 13CrMo44 F12 13CrMo44 F22 10CrMo910 F22 10CrMo910 A105 C22.8 F316 X6CrNiNb Stift 13Cr 13Cr 13Cr 13Cr 13Cr 13Cr 13Cr F Hylsskruv F316 F316 F316 F316 F316 F316 F316 F Gångjärn A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F22 10CrMo910 A105 C22.8 F316 X6CrNiNb Klaff A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 A105 C Ring A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 A105 C22.8 A105 C Stift 13Cr 13Cr 13Cr 13Cr 13Cr 13Cr 13Cr F316 Pentair förbehåller sig rätten att ändra innehållet utan föregående meddelande sida 5

6 Modell KR T.D. till KR T.D. Backventil med vippande klaff Modell Klass PN KR TD (160) KR TD (250) KR TD (500) KR TD (720) Trimmaterial enligt API 600 Ventilhus- Klaffsätets sätets Gångjärnsyta yta sprint Punkt % Cr 13 % Cr 13 % Cr 5 Stellite Stellite 13 % Cr 12 F316/Stellite F316 F316 Figur nr 4 Materialspecifikationer Punkt -20 C C -46 C C 200 C C 250 C C 400 C C 500 C C 38 C C 130 C C A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 P91 15CuNiMoNb5 F316 X6CrNiNb Ventilhus A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Ventillock A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Säkerhetsring A105 A105 A105 A105 A105 A105 A105 A105 5 Segmentring A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Ring A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Tätning Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit Ren grafit 8 Bultar A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 A193 B7 9 Muttrar A194 2H A194 2H A194 2H A194 2H A194 2H A194 2H A194 2H A194 2H 13 Platta A105 C22.8 LF2 TT5 F12 13CrMo44 F12 13CrMo44 F22 10CrMo910 F22 10CrMo910 A105 C22.8 F316 X6CrNiNb Stift 13Cr 13Cr 13Cr 13Cr 13Cr 13Cr 13Cr F Hylsskruv F316 F316 F316 F316 F316 F316 F316 F Klaff A105 C22.8 LF2 TT5 F1 15Mo3 F12 13CrMo44 F22 10CrMo910 F91 15CuNiMoNb5 F316 X6CrNiNb Styrbussning F6A F6A F6A F6A F6A F6A F6A F316 X6CrNiNb1810 Pentair förbehåller sig rätten att ändra innehållet utan föregående meddelande sida 6

7 Avsnitt 4 - Borttagning av ventiler För att ta bort en ventil från rörledningen måste man göra på följande sätt: 1. Se till att skaffa tillstånd för arbetet. Varning Gör rörledningen trycklös innan du börjar med något arbete på ventilen i öppet läge. 2. Ta bort ventilen försiktigt för att undvika skador på sätena. 3. Rengör ventilen noggrant efter borttagningen och täck ändarna med skivor av plast eller trä. Avsnitt 5 - Smörjmedel och specialverktyg 5.1 Smörjmedel Det rekommenderas att man smörjer alla bultar och muttrar med normalt smörjmedel eller Molykote. 5.2 Specialverktyg Det behövs inga specialverktyg för underhållet som beskrivs i denna manual. Tabell 2: Lista över smörjfetter och smörjmedel Tillverkare Smörjfett AGIP GRMUEP2 API PGX2 BP GREASE LTX2 ESSO BEACON 2 FINA FINAGREASE HP FINAGREASE EPL2 MOBIL MOBILUX EP2 Q8 REMBRANDT EP2 SHELL ALVANIA R2 SUPERGREASE A TEXACO MULTIFAK EP2 GREASE L2 TOTAL MULTIS EP2 MULTIS 2 VISCOL SIGNAL ROLSFER 2 STATOIL UHIWAYLI LI G2 Avsnitt 6 - Säkerhetsinstruktioner för drift enligt PED-kraven I enlighet med PED-ESR, avsnitt 3.3 m.fl., är drifttrycket och drifttemperaturen angivna på typskylten som sitter på ventilen. Säkerhetsinstruktionerna för drift (internt dokument TD-PED-0020) anges i det medföljande dokumentet (när så är tillämpligt). Pentair förbehåller sig rätten att ändra innehållet utan föregående meddelande sida 7
