1 Air Comfort Air Treatment eco TOP eco TOP Luftbehandlingsaggregat» Tekniska data

2 2 Luftbehandlingsaggregat eco TOP Tekniska data Innehåll Beskrivning... 3 Komponenter...4 Tekniska data Storlek Sid Storlek Storlek Mått och vikt... 9 Serviceutrymme... 1 Tillbehör... 1 Styr- och reglerutrustning...14 Beställningskoder Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

3 Tekniska data Luftbehandlingsaggregat eco TOP 3 Beskrivning Beskrivning eco Top är ett toppanslutet enhetsaggregat i tre stor lekar som kräver minimalt med utrymme. Aggregatet finns i höger- eller vänsterut förande. Kompakta mått och låga ljuddata ger stor flexibilitet i placering av aggregatet. Alla anslutningar är placerade på aggregatets ovansida. Aggregatet levereras med energisnåla kammarfläktar, påsfilter och med roterande värmeåtervinnare i två varianter med 8% respektive 85% temperaturverkningsgrad. Styrsystemet Curo sitter integrerat i aggregatet och är förberett för ett stort antal funktioner. Kvalitet och miljö Alla aggregat och komponenter från Fläkt Woods är konstrue ra de, provade och tillverkade enligt gällande standarder inklusive kvalitetssäkringssystem ISO 91 och miljöledningssystem ISO 141. Ämne Andel Återvinningsbart material Till deponi Metaller 92% X Polymera material 2.5% X X Mineralullsisolering 5.% X Övrigt.5% X Översiktsdiagram luftflöde Luftflöde, m 3 /h Produktfakta Luftflödesområde 1-8 l/s, se diagram nedan eco TOP 55 Hög temperturverkningsgrad, upp till 85 % enligt EN38 Varvtalsreglerad roterande värmeväxlare eco TOP 4 Inbyggt styrsystem Curo Inbyggt eftervärmningsbatteri (förutom elbatteri på storlek 55) Enkel installation med alla anslutningar uppåt eco TOP 25 Intern ljuddämpare på tilluften (tillbehör) Sockel och inklädnad mot tak finns som tillbehör vid placering i publika utrymmen 1 2 Luftflöde, l/s Snygg design Utvändigt lackerat Modbus och Ethernet som standard Typiska installationer eco Top har ett stort användningsområde och kan installeras i de flesta byggnader som kräver ventilation som t ex skolor, kontor, konferenslokaler, affärer etc. Med tillbehören intern ljuddämpare, sockel och kanalinklädnad kan eco Top även placeras i publika utrymmen. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

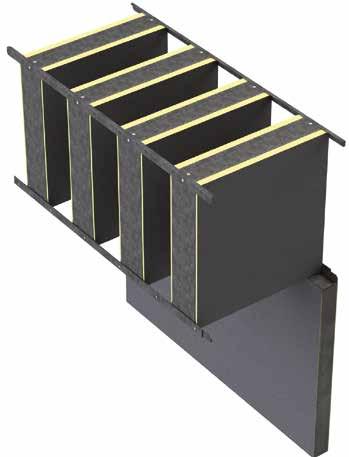

4 4 Luftbehandlingsaggregat eco TOP Tekniska data komponenter Ingående komponenter Korrosivitetsklass C3 Täthet CEN klass L2 (CEN klass A) Hållfasthetsklass D2 Filter bypassläckageklass F7 Termisk isolering (värmegenomgångsklass) motsvarande klass T3 Kondensisolering (köldbryggsklassning) motsvarande klass TB3 Testat enligt SS-EN 1886 Filter Figuren visar ett aggregat i högerutförande. Uteluft Tilluft 11 Green Flo påsfilter av PLA för lågt filtertryckfall. Filterklass F7 på både tillufts- och frånluftssidan. Filtret trycks mot tätningslist i höljet. Roterande värmeväxlare Frånluft Avluft 1. Uteluftsgivare GT3 2. Tilluftsfilter 3. Roterande värmeväxlare med rotorvakt 4. Tilluftsfläkt 5. Elbatteri med inbyggda överhettningsskydd alternativt vattenbatteri med frysskyddsgivare GT5 6. Tilluftsgivare GT1 7. Frånluftsgivare GT12 8. Styrutrustning 9. Frånluftsfilter 1. Frånluftsfläkt 11. Intern ljuddämpare (tillbehör) Hölje Aggregatet är tillverkat i galvaniserad stålplåt och lackerat i vit kulör utvändigt. Höljet är isolerat med 5 mm mineralull. Serviceluckor för fläktar och filter har handtag med lås. Aggregatet levereras på stabila balkar som kan kompletteras med fötter. Varvtalsreglerad rotor av icke hygroskopisk aluminium försedd med renblåsningssektor och rotationsvakt. Finns i två varianter, med 8% respektive 85% temperaturverkningsgrad. Vid normal komfortventilation uppkommer inget behov av avfrostning. Vid relativ fuktighet i frånluften över 3% och lägre ute temperatur än 15 C kan det finnas risk för påfrostning. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

5 Tekniska data Luftbehandlingsaggregat eco TOP 5 komponenter Fläkt Elvärmare Valet av fläkt till eco Top har gjorts med tanke på bästa totalekonomi i kombination med låg ljudnivå. Fläkten är en kammarfläkt med bakåtböjda skovlar. Den drivs av en EC-motor och injusteras via aggregatets styrsystem Curo. Flödes- eller tryckreg lering alternativt 3-hastighetsdrift kan väljas. Vattenvärmare Elvärmare med inbyggd styrutrustning för effektreglering. Värmeelement i rostfritt stål. Värmaren är försedd med 2 överhettningsskydd, ett med automatisk och ett med manuell återställning. För storlekarna 25 och 4 är elbatteriet inbyggt. Till storlek 55 medlevereras ett löst rektangulärt kanalbatteri 6 x 3 mm, med bygglängd 425 mm. Intern ljuddämpare (tillbehör) Vattenbatteriet är tillverkat av kopparrör och aluminiumlameller. Anliggningsgivare för frysskydd ingår i styr ut rustningen. Max driftstryck 1, MPa. Röranslutning Storlek 25 = 3/8 Storlek 4 = 12 mm Storlek 55 = 12 mm Aggregatet kan beställas med en intern ljuddämpare på tilluften som dämpar ljudet till tilluftskanal med cirka 8 db(a). Den interna ljuddämparen har även en positiv inverkan på ljud till omgivning. Ljuddata för aktuellt driftsfall fås ur produktvalsprogram Acon. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

6 6 Luftbehandlingsaggregat eco TOP Tekniska data Tekniska data - storlek 25 Tilluftsfläkt Frånluftsfläkt 8 q, m 3 /h q, m 3 /h p s, Pa 1 1 q, l/s Systemöversikt 6 65 SFP.5 [W/(l/s)] 2 3 L wa, db 4 5 SFP.75 [W/(l/s)] SFP 1. [W/(l/s)] Diagrammen visar tillgängligt externt tryckfall för kanalsystem och externa funktionsdelar vid h temp 8%. Data för aktuellt driftsfall fås ur produktvalsprogram Acon. De angivna vägda ljudeffektnivåerna i db(a) gäller i kanal på fläktens utloppssida. SFP-värdena för respektive fläkt är beräknade enlig föreningen Svensk Ventilation, V-skrift 1995:1 (rev. 2), d. v. s. rena filter och hänsyn taget till läckage- och renblåsningsflöden samt eventuellt extra tryckfall för rätt tryckbalans. För SFP-värde för hela aggregatet summeras avlästa värden för respektive fläkt. elektriska data Matande kabel skall förses med extern lastfrånskiljare som klarar av att bryta strömmen till hela aggregatet. Omgivningstemperatur under drift - 4 C p s, Pa Temperatureffektivitet η, % q, l/s SFP.5 [W/(l/s)] η Hög temperaturverkningsgrad, % η Normal temperaturverkningsgrad, % Filter Påsfilter, klass F7 på tillufts- och frånluftssidan. 5 L wa, db 4 5 SFP.75 [W/(l/s)] SFP 1. [W/(l/s)] 4 5 Aggregat med Vattenbatteri Elbatteri Matning 1 x 23 V 3 x 4 V Avsäkring 1 A 1 A Motordata.385 kw x A x 2 1 x 23 V Elbatteri 4 kw 1 A 2 x 4 V Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

7 Tekniska data Luftbehandlingsaggregat eco TOP 7 Tekniska data - storlek 4 Tilluftsfläkt Frånluftsfläkt 9 q, m 3 /h q, m 3 /h p s, Pa p s, Pa Systemöversikt q, l/s SFP.5 [W/(l/s)] L wa, db Diagrammen visar tillgängligt externt tryckfall för kanalsystem och externa funktionsdelar vid h temp 8%. Data för aktuellt driftsfall fås ur produktvalsprogram Acon. De angivna vägda ljudeffektnivåerna i db(a) gäller i kanal på fläktens utloppssida. SFP-värdena för respektive fläkt är beräknade enlig föreningen Svensk Ventilation, V-skrift 1995:1 (rev. 2), d. v. s. rena filter och hänsyn taget till läckage- och renblåsningsflöden samt eventuellt extra tryckfall för rätt tryckbalans. För SFP-värde för hela aggregatet summeras avlästa värden för respektive fläkt. 8 SFP.75 [W/(l/s)] SFP 1. [W/(l/s)] elektriska data Matande kabel skall förses med extern lastfrånskiljare som klarar av att bryta strömmen till hela aggregatet. Omgivningstemperatur under drift - 4 C q, l/s SFP.5 [W/(l/s)] Temperatureffektivitet η, % L wa, db 8 SFP.75 [W/(l/s)] SFP 1. [W/(l/s)] η Hög temperaturverkningsgrad, % η Normal temperaturverkningsgrad, % Filter Påsfilter, klass F7 på tillufts- och frånluftssidan. Aggregat med Vattenbatteri Elbatteri Matning 1 x 23 V 3 x 4 V Avsäkring 1 A 16 A Motordata.5 kw x A x 2 1 x 23 V Elbatteri 6 kw 15 A 2 x 4 V Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

8 8 Luftbehandlingsaggregat eco TOP Tekniska data Tekniska data - storlek 55 Tilluftsfläkt Frånluftsfläkt 1 q, m 3 /h q, m 3 /h p s, Pa p s, Pa q, l/s SFP.5 [W/(l/s)] Systemöversikt L wa, db SFP.75 [W/(l/s)] SFP 1. [W/(l/s)] Diagrammen visar tillgängligt externt tryckfall för kanalsystem och externa funktionsdelar vid h temp 8%. Data för aktuellt driftsfall fås ur produktvalsprogram Acon. De angivna vägda ljudeffektnivåerna i db(a) gäller i kanal på fläktens utloppssida. SFP-värdena för respektive fläkt är beräknade enlig föreningen Svensk Ventilation, V-skrift 1995:1 (rev. 2), d. v. s. rena filter och hänsyn taget till läckage- och renblåsningsflöden samt eventuellt extra tryckfall för rätt tryckbalans. För SFP-värde för hela aggregatet summeras avlästa värden för respektive fläkt. Temperatureffektivitet η, % q, l/s SFP.5 [W/(l/s)] η Hög temperaturverkningsgrad, % η Normal temperaturverkningsgrad, % L wa, db 8 1 SFP.75 [W/(l/s)] SFP 1. [W/(l/s)] 8 1 elektriska data Matande kabel skall förses med extern lastfrånskiljare som klarar av att bryta strömmen till hela aggregatet. Omgivningstemperatur under drift - 4 C Filter Påsfilter, klass F7 på tillufts- och frånluftssidan. Aggregat med Vattenbatteri Elbatteri Matning 1 x 23 V 1 x 23 V Avsäkring 1 A 1 A Motordata.75 kw x A x 2 1 x 23 V Elbatteri 1) 9 kw 13 A 3 x 4 V 1) Elbatteri matas separat. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

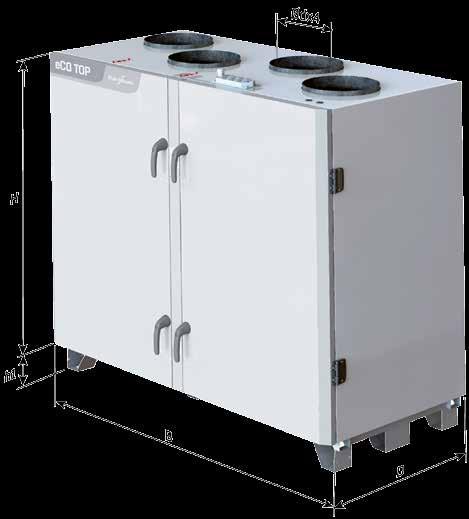

9 Tekniska data Luftbehandlingsaggregat eco TOP 9 Mått och vikt Mått och vikt Ø 22.5 Ø Placering vänsterutförande Placering högerutförande Detaljbilderna ovan visar placeringen av rörgenomföringar till vattenbatteri. Storlek B D H a b c d e f g h1 W Ø Ø ) Alla mått är i mm. W = Vikt i kg 1) Aggregatet kan transporteras genom en 9 mm dörr om dess dörrar och mittstolpe demonteras. Anslutningar storlek 25 och 4, vänsterutförande a b e b Anslutningar storlek 25 och 4, högerutförande b e b a f c F U U F c f g Ød T A A T Ød g Anslutningar storlek 55, vänsterutförande a e b e b e b e c Anslutningar storlek 55, högerutförande e b e b e b e a c g d T F A U U A F T d g T = tilluft U = Uteluft F = Frånluft A = Avluft Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

10 1 Luftbehandlingsaggregat eco TOP Tekniska data Serviceutrymme, Tillbehör Minimum serviceutrymme B1 Rörsanslut ningen, Ø 22 mm, är placerad på utloppsgaveln, är slät och av sedd för klämringskoppling. Dräneringstråget är av rostfritt stål med anslutning R 1/2. Max. driftstryck 1, MPa. Max. driftstemperatur 15 C. Avstängningsspjäll för kanalmontage RDtZ-87 A S Storlek B1 S B1 = bredd med öppna dörrar S = minimum serviceutrymme Framför ellådan måste finnas ett betjäningsutrymme med mått enligt lokala säkerhetsbestämmelser. Tillbehör, allmänt Alla rektangulära tillbehör har PG-anslutning. Adapter PG/fläns finns som tillbehör. Fyra adaptrar för kanalanslutning ingår till storlek 55. Luftkylare vatten för kanalmontage RDTZ-14 H L Storlek L A Vikt, kg , ,6 Spjäll för kanalmontage. Täthetsklass 3 (CEN 3). Spjället är tillverkat av förzinkad stålplåt och försett med påmonterat ställdon on/off med fjäderåtergång. Ställdonet ansluts till plint i ellådan. Storlek 25 och 4 har cirkulära kanalanslutningar enligt tabell ovan. Storlek 55 är ett rektangulärt spjäll med anslutning 6 x 3 mm, bygglängd 13 mm. Spjället har kanalanslutning med gummiringstätning och kan monteras direkt mot aggregatet eller i kanal. Konstruktionen är anpassad för kanalisolering upp till 5 mm. Med lufthastigheter under 1 m/s ligger ljudeffektsnivån med helt öppet läge under 2 db. Avstängningsspjäll med fjäderåtergång ska användas för aggregat med vattenbatteri. Ställbar fot RDTZ-13 L B Luftriktning Storlek ØD B H L Vikt, kg ,4 Luftkylare för kallvatten med kopparrör och aluminiumlameller. Luftkylaren är inbyggd i ett hölje av aluzinkbelagd stålplåt. Höljet har demonterbar lucka för rengöring och kanalanslutningar med gummiringstätning. Luftkylaren monteras horisontellt och så att avståndet till böj före kylaren är minst 6 mm. Luftkylaren finns endast i vänster - utförande. Luftning och avtappning sker via rörsystemet. Ställbar fot mm. Aggregatet kan ställas direkt på underlaget om det är slätt och horisontellt. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

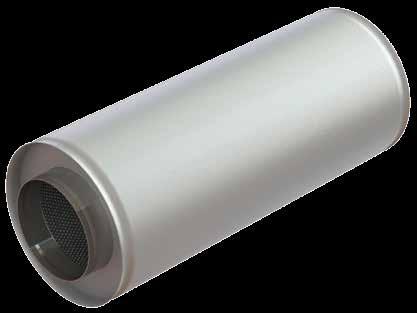

11 Tekniska data Luftbehandlingsaggregat eco TOP 11 Tillbehör Cirkulär Kanalljuddämpare RDTZ-16 Reservfilter RDTZ-81 Ljuddämparen är en rak cirkulär kanalljuddämpare med 5 mm stenullsfyllning. Kanalanslutningar är försedda med gummitätning. Ljuddämparen består av ett rör av perforerad plåt omsluten av mantel och gavlar av förzinkad stålplåt med mellanliggande stenull som täcks av en fiberduk för att hindra fibermedryckning. Brandklass EI3. Minst 3 mm raksträcka krävs från fläktutlopp. Rektangulär Kanalljuddämpare RDTZ-15 3 Påsfilter för till- och frånluft. Filterklass F7. Dukstos RDTZ-55 Dukstos av glasfiberduk för flexibel anslutning av kanaler. Manometer, flödesmätning RDTZ-56 Manometer för mätning av luftflöde. Kan monteras på aggregatets gavel och ansluts till nipplar. Används inte vid flödesreglering då flödet kan avläsas direkt i kontrollpanelen. Manometer, U-rör för filter RDTZ Ljuddämparen är avsedd att anslutas till rektangulär kanal eller direkt till ventilationsaggregatet. Höljet är oisolerat. Bafflarna har ett ytskikt av glasväv för torr rengöring. Ljuddämparen som består av ett hölje av varmförzinkad stålplåt med PG-anslutningar har ett antal inbyggda bafflar och sidobafflar på två sidor. Bafflarna har rundade fronter och smalnar av i luftriktningen för att ge lägsta möjliga tryckfall. Bafflarna har fyllning av mineralull för dämpning av fläkt- och stryp ningsljud till ventilerat utrymme. Mineralullen och ytskikten är typgodkända för invändig isolering. Ljuddämparen uppfyller täthetsklass C förutsatt att anslutningen (PG-skarven) är rätt utförd. Enkel manometer för mätning av filtertryck -fall. Kan monteras på aggregatets gavel och ansluts till nipplar. Vattenlås RDTZ-8 Kompakt vattenlås för anslutning av luftkylare. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

12 12 Luftbehandlingsaggregat eco TOP Tekniska data Tillbehör Inklädnad mot tak RDTZ-2 Övergång - rektangulär till cirkulär RDTZ-24 För aggregatstorlek 55. Övergång 6 x 3 mm till Ø4 mm. Bygglängd 4 mm. Adapter pg/fläns RDTZ-25 Inklädnaden som är lackerad i samma vita kulör som aggregatet används för att dölja kanalanslutningarna på aggregatets ovansida. Inklädnaden består av två gavlar och en frontsida. Den är avsedd för takhöjd 24 mm. Sockel RDTZ-21 Fyra stycken 6 x 3 mm ingår till aggregatstorlek 55 och är monterade på aggregatet. Sockeln är lackerad i samma vita kulör som aggregatet. Används ej i kombination med ställbar fot. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

13 Tekniska data Luftbehandlingsaggregat eco TOP 13 Tillbehör Kombihuv RDTZ Kombihuv RDTZ-59-4 Ytterväggshuv för uteluft och avluft avsedd för montage på vägg. Huven förhindrar överläckning mellan de båda luftflödena. Den är tillverkad av svart plastbelagd plåt och består av väggplåt, vägghuv och frontplåt. Dimensioner - RDTZ Ytterväggshuv för uteluft och avluft avsedd för montage på vägg. Huven förhindrar överläckning mellan de båda luftflödena. Den är tillverkad av svart plastbelagd plåt och består av väggplåt, vägghuv och frontplåt. Dimensioner - RDTZ-59-4 Ø25 Ø Ø315 Ø Vikt: 6,5 kg Vikt: 1, kg Tryckfall - RDTZ Tryckfall - RDTZ Kanaldimension Ø Kanaldimension Ø Tryckfall, Pa 5 25 Tryckfall, Pa Luftflöde, l/s Luftflöde, l/s Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

14 14 Luftbehandlingsaggregat eco TOP Tekniska data Styr- och reglerutrustning Allmänt eco Top levereras komplett med integrerad styrutrustning Curo inklusive kontrollpanel Curo Touch. Reglerutrustningen till eco Top är utvecklad med tanke på att den skall vara enkel att använda. Alla inre komponenter är färdigkopplade och aggregatet är fabrikstestat. Styrutrustningen kan kommunicera via protokoll Modbus RS485 eller Modbus TCP/IP. Inställning och avläsning sker i klartext via kontrollpanelen Curo Touch. Funktioner som är beställda med aggregatet är aktiverade och konfigurerade från fabrik. Vissa funktioner kan även aktiveras på plats. Standardfunktioner Tilluftsreglering Fläktstyrning 3 hastigheter Steglös varvtalsreglering av rotorn Kylåtervinning Frysvakt vid aggregat med vattenvärme Tidkanaler Manöver för cirkulationspumpar, max 2A Ingång för externt brandlarm Funktioner som kan aktiveras på plats Frånluftsreglering Utetemperaturkompensering Nattkyla Tillbehör Avfrostning Filtervakter Rumsreglering Förlängd/forcerad drift via timer eller närvarogivare Födes-, tryck- eller CO 2 -reglering Fläktstyrning Fläktarna i eco Top har tre olika hastigheter: Låg, Normal och Hög. Omkoppling av fläkthastighet kan ske med tidkanaler, timer, tryckknapp eller närvarogivare. Som tillbehör finns flödes-, tryck- eller CO 2 -reglering. Temperaturreglering Följande valmöjligheter finns: Tilluftsreglering Konstanthållning av tilluftstemperaturen. Frånluftsreglering Konstanthållning av frånluftstemperaturen via kaskadreglering av tilluftstemperaturen med min- och maxbegränsning. Rumsreglering (tillbehör) Konstanthållning av rumstemperaturen via kaskadreglering av tilluftstemperaturen med min- och maxbegränsning. Utetemperaturkompensering Förskjuter inställt börvärde för tilluftstemperatur. Ej tillsammans med frånlufts- eller rumsreglering. Nattkyla (frikyla) Nattkyla används under sommaren för att nattetid kyla ned lokalen med kall uteluft. Används utanför ordinarie drifttid. Då både rumstemperatur och utetemperatur överskrider inställt gränsvärde och differensen mellan dessa temperaturer över skrider inställt värde, startas aggregatet för att kyla lokalerna. Efterkylare aktiveras ej. Kylåtervinning Den roterande värmeväxlaren startar med full återvinning för kylning av tilluften, då frånluftstemperaturen är lägre än uteluftstemperaturen och kylbehov föreligger. Styrning av luftvärmare Styrsignal -1 V för ventilställdon eller elektrisk luftvärmare med inbyggd tyristor. Frysskydd Under drift styrs ventilen så att returtem pe raturen ej understiger 15 C. Skulle temperaturen sjunka under 7 C stoppas aggregatet och larm utgår. Då aggregatet ej är i drift konstanthålls vattentemperaturen till 25 C. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

15 Tekniska data Luftbehandlingsaggregat eco TOP 15 Styr- och reglerutrustning Cirkulationspump för luftvärmare Max ström ca 2 A, 1-fas 23 V. Motionskörning sker via reglercentralen. Styrning av luftkylare Styrsignal -1 V för luftkylare, vatten. Styrsignal till kylare för direkt expansion, DX, slutande kontakt. Cirkulationspump för luftkylare Max ström ca 2 A, 1-fas 23 V. Motionskörning sker via reglercentralen. Brandskyddssystem Ett brandskyddssystem kan anslutas för stopp av aggregatet. Rökdetektorer och brandspjäll kan ej anslutas direkt till aggregatet, separat brandcentral krävs. Kommunikation eco Top levereras som standard med Modbus RS485 eller Modbus TCP/IP. Filtervakt RDTZ-28 (tillbehör) Ger larm om tryckfallet över resp filter överstiger inställt värde. Avfrostning RDTZ-8 (tillbehör) Med hjälp av tryckvakt avfrostas rotorn vid eventuell påfrysning. Förlängd och/eller forcerad drift via Elektronisk timer RDTZ-91 (tillbehör) Timer för utanpåliggande eller infälld montering. Inställning 5 timmar. Förlängd och/eller forcerad drift via närvarogivare RDTZ-92 (tillbehör) Medleveraras löst för montering på plats. Säkerhetsbrytare RDTZ-89 (tillbehör) Medleveraras löst för montering nära aggregatet. Ventil/Ställdon vattenbatteri RDTZ-7 (tillbehör) Medleveraras löst för montering på plats. Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

16 16 Luftbehandlingsaggregat eco TOP Tekniska data Beställningskoder Luftbehandlingsaggregat eco Top rdtp-aa-b-c-d-e-ff Luftkylare, kanalmonterad, cirkulär rdtz-14-bb-c-d Storlek (aa) 25, 4, 55 25, 4, 55 Anslutningssida och återvinningsgrad (b) 1 = Tilluft höger, standard återvinning (8%) 2 = Tilluft vänster, standard återvinning (8%) 3 = Tilluft höger, hög återvinning (85%) 4 = Tilluft vänster, hög återvinning (85%) Variant (c) 1 = Vatten Anslutningssida (d) 2 = Vänster Fläkthastighetsstyrning (c) 1 = Standard, 3-hastigheter 2 = COP Konstanttrycksreglering, tilluft/frånluft 3 = CAV Konstantflödesreglering, tilluft/frånluft 4 = Luftkvalitetsstyrning, CO 2 -givare (inbyggd) Filtervakt Typ (b) 1 = Filtervakt, till- och frånluft RDTZ-28-b-1 Säkerhetsbrytare RDTZ-89-bbb-1 Eftervärmare (d) = Utan 1 = Elbatteri (kanalmonterad vid storlek 55) 2 = Vattenbatteri levereras löst Ström (bbb) 16 = 16 A Filter Tilluft / Frånluft (e) 1 = F7 påsfilter Förlängd/forcerad drift, Timer rdtz-91-1 Förlängd/forcerad drift, Närvarogivare rdtz-92-1 Språk (ff) 1 = Svenska 3 = Engelska 4 = Finska 7 = Franska Tillbehör Ventil/ställdon vattenbatteri Leveransomfattning (b) 1 = Endast ställdon 2 = Ventil med ställdon 3 = Endast ventil rdtz-7-b-c-d-eee Ställbar fot, sats Vattenlås Temperaturreglering rdtz-13-1 RDTZ-8-1 RDTZ-61-b-c Ventiltyp (c) = Utan (b = 1) 2 = 2-vägs 3 = 3-vägs Reglerfall (b) 2 = Frånluftsreglering 3 = Rumsreglering (rumsgivare levereras löst) 4 = Utetemperaturkompensering Generation (c) 1 Avfrostning RDTZ-8-b-c Placering (d) 1 = Värme 2 = Kyla kvs-värde (eee) 2 =.25 1 = 1. 4 =.4 16 = = = 2.5 Typ (b) 1 = Tryckvakt Generation (c) 1 Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

17 Tekniska data Luftbehandlingsaggregat eco TOP 17 Beställningskoder Reservfilter RDTZ-81-bb-c Förlängningskabel till kontrollpanel rdtz-76-bb 25, 4, 55 Längd (bb) 1 = 1 meter 25 = 25 meter Filterklass (c) 1 = F7 (2 st) Inbyggd ljuddämpning i aggregat rdtz-19-bb Manometer, flödesmätning rdtz , 4, 55 Manometer, U-rör för filter rdtz-7-1 Dukstos RDTZ-55-bb-c Kombihuv RDTZ-59-bb 25 = Storlek 25 4 = Storlek 4 25 = Storlek 25, cirkulär 4 = Storlek 4, cirkulär 55 = Storlek 55, rektangulär Ljuddämpare, rektangulär 6x3mm, L = 65 mm rdtz-15-bb-c Variant (c) = För stolekarna 25 eller 4 1 = Gejdanslutning, för storlek = Storlek 55 Inklädnad mot tak rdtz-2-bb-1 Variant (c) 1 = Gejdanslutning Sockel RDTZ-21-bb-1 Ljuddämpare, cirkulär rdtz-16-bb-ccc 25, 4, = Storlek 25, Ø25 mm 4 = Storlek 4, Ø315 mm Övergång - rektangulär till cirkulär 55 = storlek 55 (från 6 x 3 mm till Ø4 mm) rdtz-24-bb-c Längd (ccc) 6 = 6 mm 9 = 9 mm Variant (c) 1 = Gejdanslutning Avstängningsspjäll med ställdon rdtz-87-bb-c-d Adapter PG/fläns rdtz-25-bb-c 25 = Storlek 25, Ø25 mm 4 = Storlek 4, Ø315 mm 55 = Storlek 55, 6 x 3 mm Variant (c) = För storlekarna 25 och 4 1 = Gejdanslutning oisolerade spjällblad, storlek 55 3 = Gejdanslutning isolerade spjällblad, storlek = Storlek 55 Variant (c) 1 = Gejdanslutning Ställdon (d) 2 = On-off, fjäderretur Fläkt Woods 9822 SE Vi förbehåller oss rätt till ändringar utan föregående meddelande

18 FWG-eCO TOP Tekniska data-se SE Copyright 216 Fläkt Woods Group We bring better air to life eco TOP 9823SE Med mer än hundra års historik av innovation och utveckling är Fläkt Woods en global marknadsledare inom ventilationslösningar. och produkter. Vi är specialiserade på design och tillverkning av produkter och lösningar inom fläktar, luftbehandling, kanalsystem, flödeskontrol och luftdon/kylbafflar med fokus på inomhuskomfort och brandsäkerhet. Med närvaro i 65 länder och 15 säljkontor över hela Sverige så är vi i en unik position att vara en lokal leverantör och internationell partner i våra kunders projekt. Våra välkända varumäken, som RegAsorp, eq, eq Prime, JM Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent och CleanVent är uppskattade av kunder över hela världen för sin energieffektivitet och höga kvalitet.» Besök för mer information eller kontakta ditt närmaste försäljningskontor. Luleå Skellefteå Umeå Sundsvall Falun Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Malmö
